JAVIER ANDRES MARTÀ MARTINEZ CODIGO 37772

Presentación del tema: "JAVIER ANDRES MARTÀ MARTINEZ CODIGO 37772"— Transcripción de la presentación:

1 JAVIER ANDRES MARTÀ MARTINEZ CODIGO 37772
ANDRES CHAPARRO BARRERA CODIGO 38178 ARQUITECTURA DE HARDWARE TRABAJO EN CLASE 1

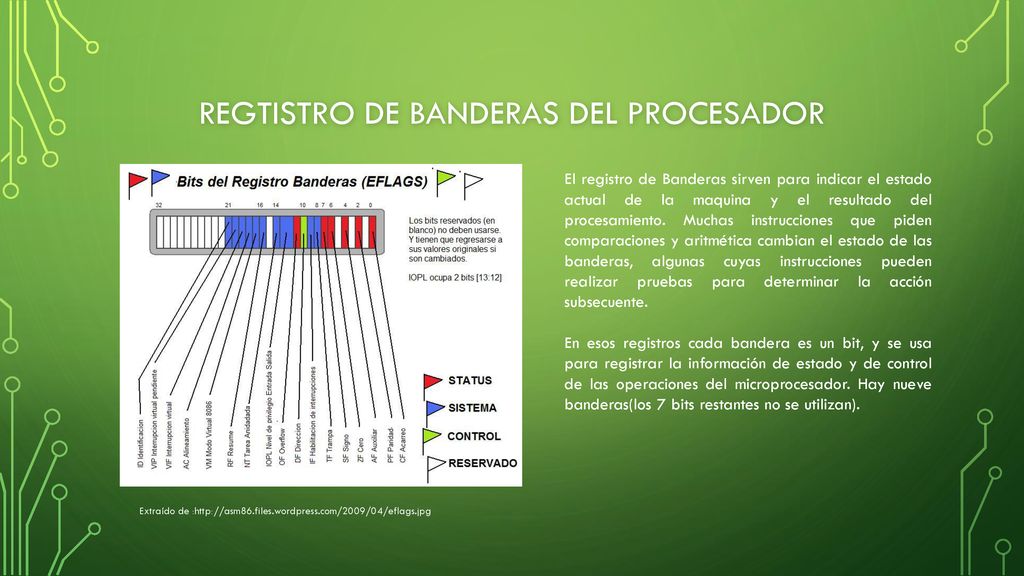

2 REGTISTRO DE BANDERAS DEL PROCESADOR
El registro de Banderas sirven para indicar el estado actual de la maquina y el resultado del procesamiento. Muchas instrucciones que piden comparaciones y aritmética cambian el estado de las banderas, algunas cuyas instrucciones pueden realizar pruebas para determinar la acción subsecuente. En esos registros cada bandera es un bit, y se usa para registrar la información de estado y de control de las operaciones del microprocesador. Hay nueve banderas(los 7 bits restantes no se utilizan). Extraído de :

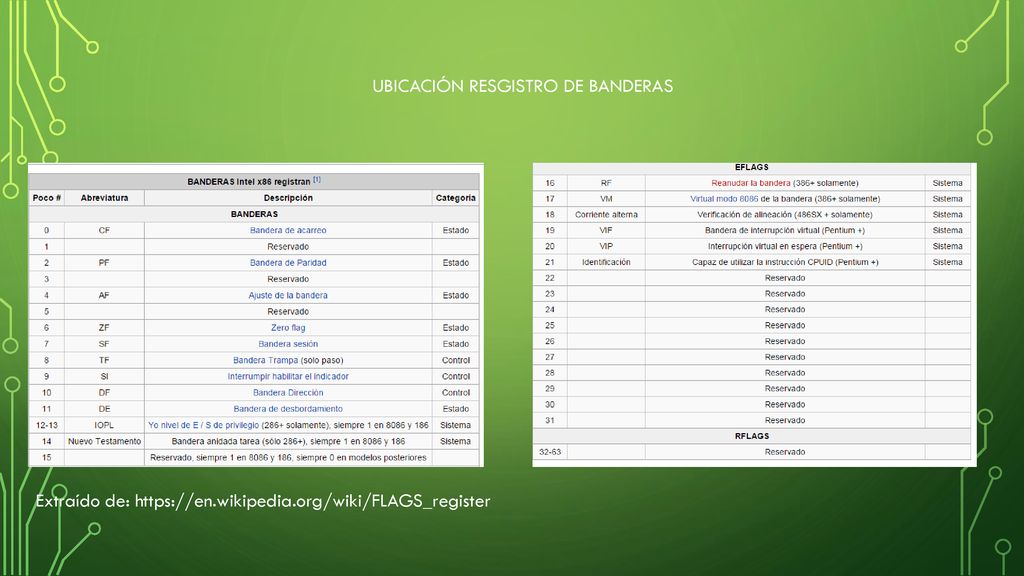

3 UBICACIÓN RESGISTRO DE BANDERAS
Extraído de:

4 Nomenclatura del registro de banderas
CF (acarreo). Contiene el acarreo de orden mas alto (mas a la izquierda) después de una operación aritmética; también lleva el contenido del ultimo bit en una operación de corrimiento o de rotación. No hubo acarreo (CF=0) - Hubo acarreo (CF=1) PF (paridad). Indica paridad par o impar de una operación en datos de 8 bits de bajo orden (mas a la derecha). Paridad impar (PF=0) - Paridad par (PF=1) AF (acarreo auxiliar). Contiene un acarreo externo del bit 3 en un dato de 8 bits para aritmética especializada. No hubo acarreo auxiliar (AF=0) - Hubo acarreo auxiliar (AF=1) ZF (cero). Indica el resultado de una operación aritmética o de comparación. Resultado diferente de cero (ZF=0) - Resultado igual a cero (ZF=1)

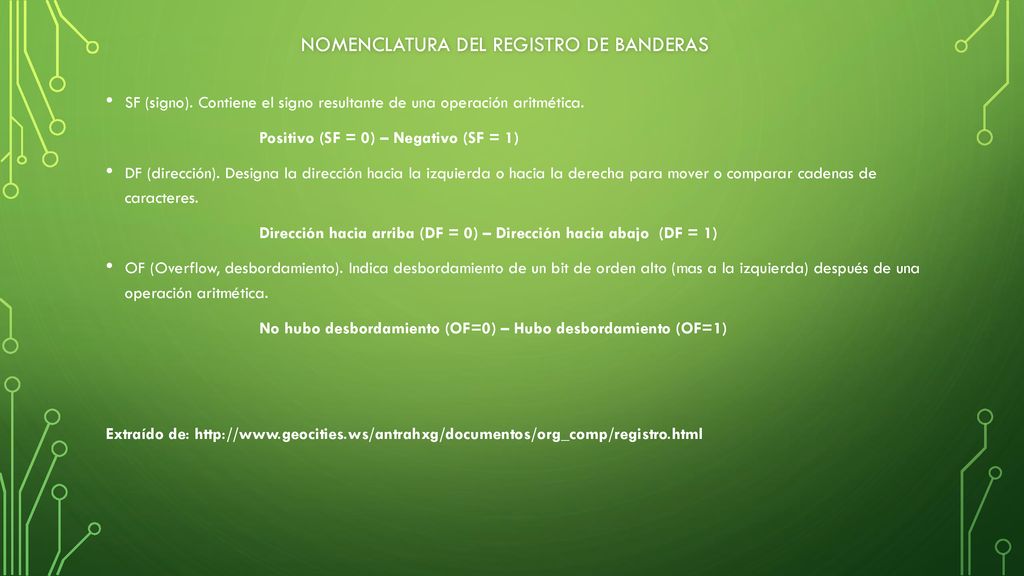

5 Nomenclatura del registro de banderas
SF (signo). Contiene el signo resultante de una operación aritmética. Positivo (SF = 0) – Negativo (SF = 1) DF (dirección). Designa la dirección hacia la izquierda o hacia la derecha para mover o comparar cadenas de caracteres. Dirección hacia arriba (DF = 0) – Dirección hacia abajo (DF = 1) OF (Overflow, desbordamiento). Indica desbordamiento de un bit de orden alto (mas a la izquierda) después de una operación aritmética. No hubo desbordamiento (OF=0) – Hubo desbordamiento (OF=1) Extraído de:

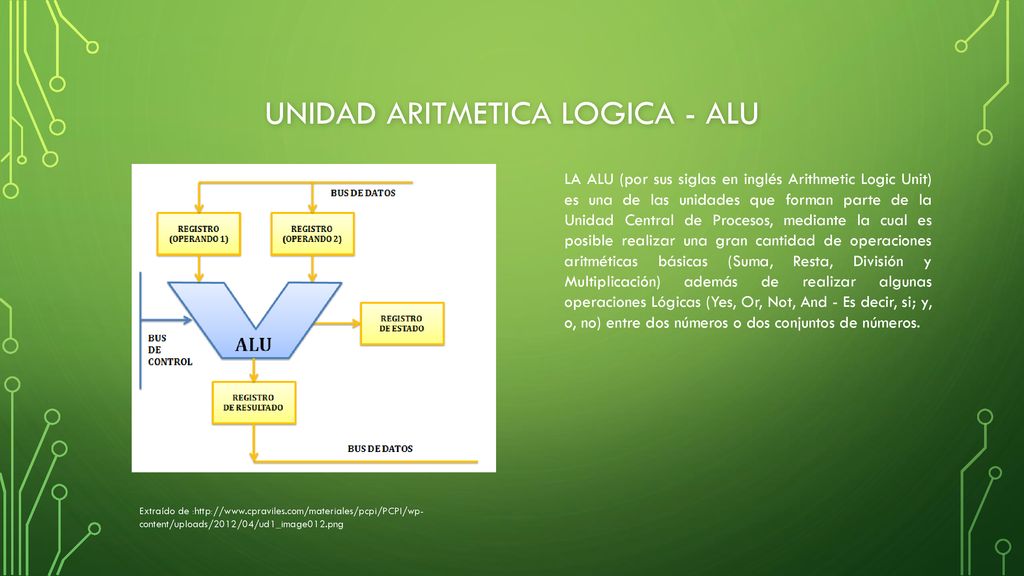

6 UNIDAD ARITMETICA LOGICA - ALU
LA ALU (por sus siglas en inglés Arithmetic Logic Unit) es una de las unidades que forman parte de la Unidad Central de Procesos, mediante la cual es posible realizar una gran cantidad de operaciones aritméticas básicas (Suma, Resta, División y Multiplicación) además de realizar algunas operaciones Lógicas (Yes, Or, Not, And - Es decir, si; y, o, no) entre dos números o dos conjuntos de números. Extraído de :

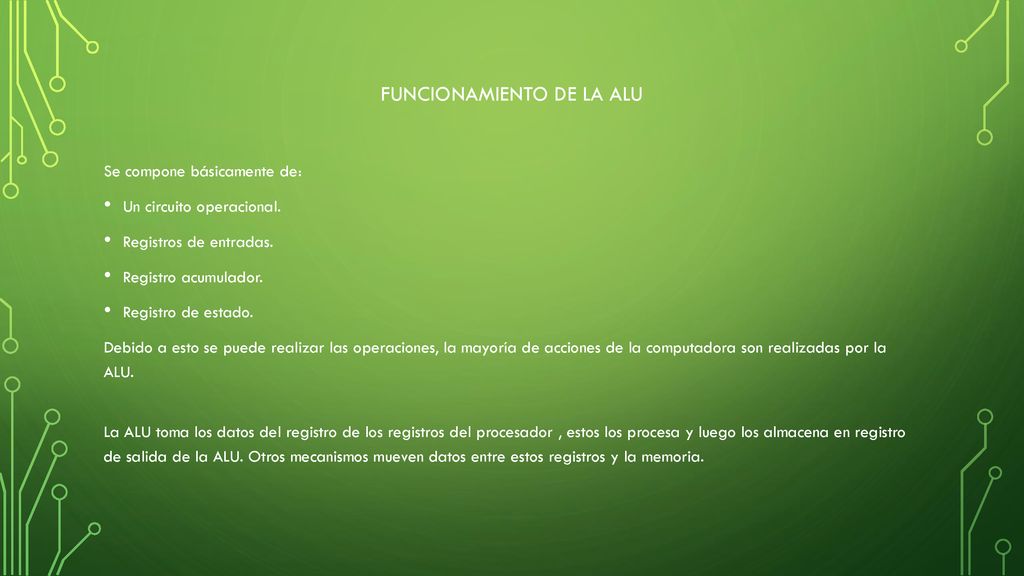

7 Funcionamiento de la ALU
Se compone básicamente de: Un circuito operacional. Registros de entradas. Registro acumulador. Registro de estado. Debido a esto se puede realizar las operaciones, la mayoría de acciones de la computadora son realizadas por la ALU. La ALU toma los datos del registro de los registros del procesador , estos los procesa y luego los almacena en registro de salida de la ALU. Otros mecanismos mueven datos entre estos registros y la memoria.

8 Caracteristicas de la ALU
Es la que realiza la operaciones. La unidad aritmética lógica contiene cuando menos dos registros de flip-flop. contiene lógica combinatoria del computador.

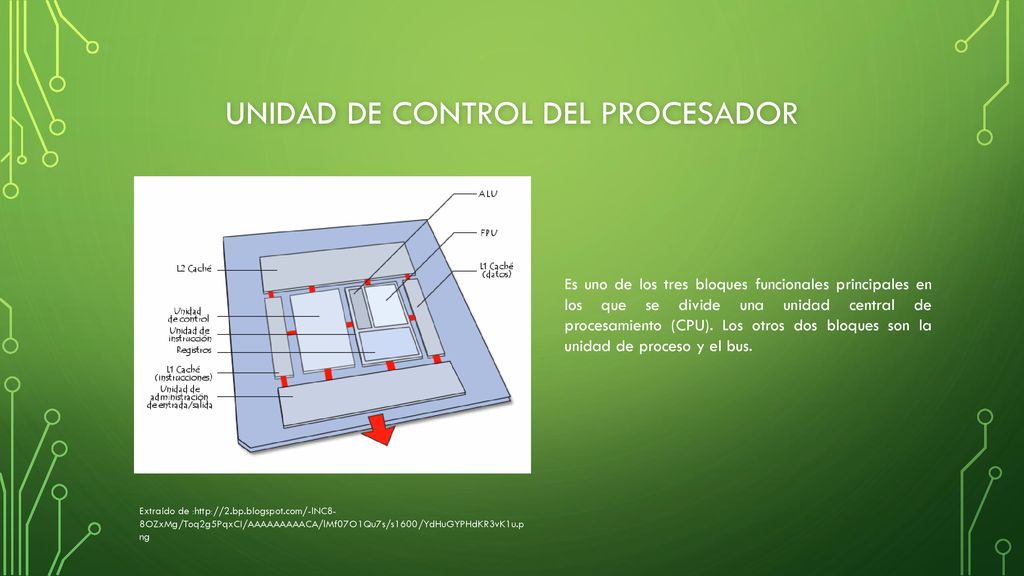

9 UNIDAD DE CONTROL DEL PROCESADOR
Es uno de los tres bloques funcionales principales en los que se divide una unidad central de procesamiento (CPU). Los otros dos bloques son la unidad de proceso y el bus. Extraído de :

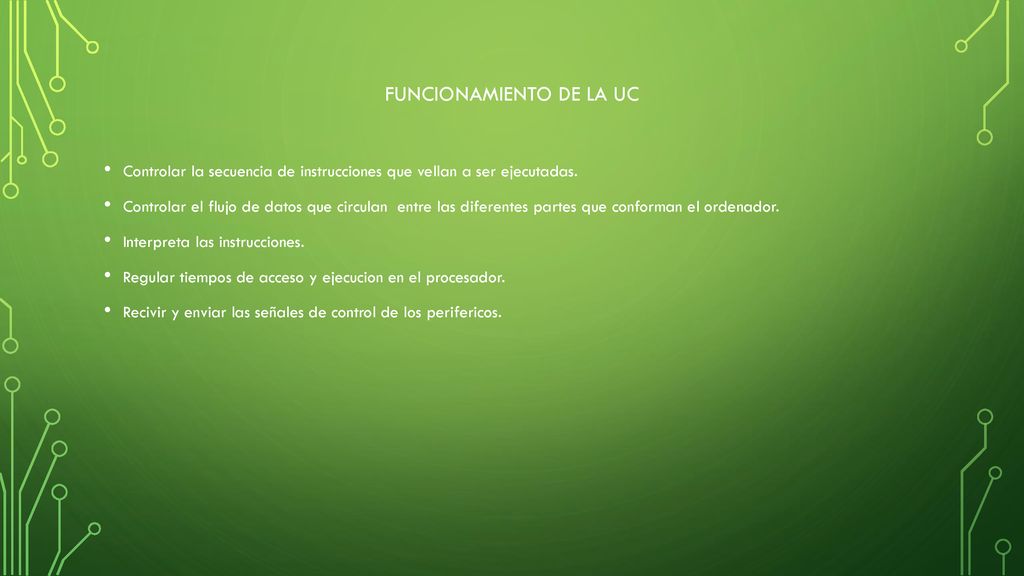

10 Funcionamiento de la uc
Controlar la secuencia de instrucciones que vellan a ser ejecutadas. Controlar el flujo de datos que circulan  entre las diferentes partes que conforman el ordenador. Interpreta las instrucciones. Regular tiempos de acceso y ejecucion en el procesador. Recivir y enviar las señales de control de los perifericos.

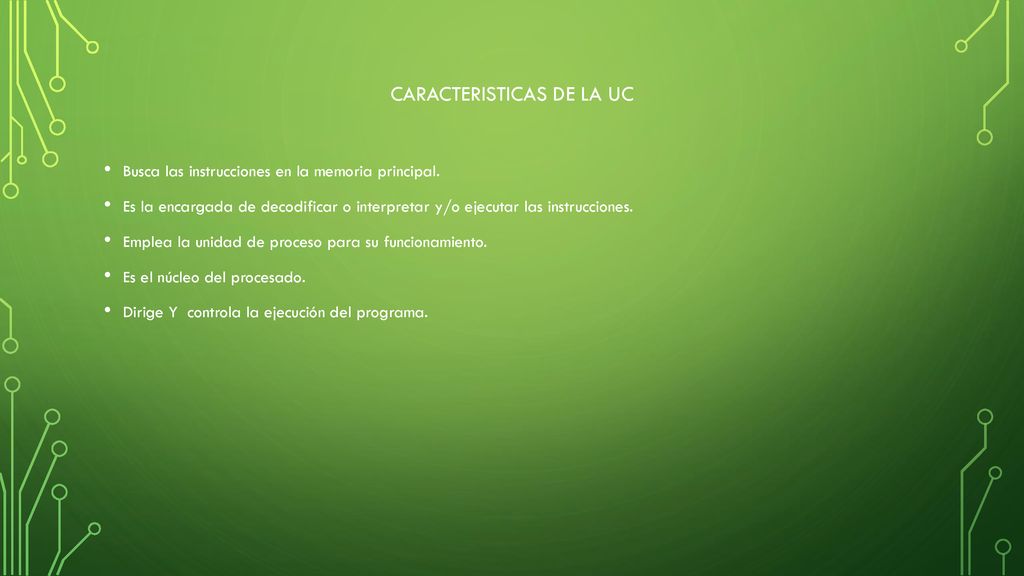

11 CARACTERISTICAS de la uc
Busca las instrucciones en la memoria principal. Es la encargada de decodificar o interpretar y/o ejecutar las instrucciones. Emplea la unidad de proceso para su funcionamiento. Es el núcleo del procesado. Dirige Y controla la ejecución del programa.

12 GRACIAS
