Lubricantes para Engranes y Chumaceras de Molinos de Caña de Azúcar

Presentación del tema: "Lubricantes para Engranes y Chumaceras de Molinos de Caña de Azúcar"— Transcripción de la presentación:

1 Lubricantes para Engranes y Chumaceras de Molinos de Caña de Azúcar

2 Temario Introducción de Prodek Inc. Introducción de Bel Ray.
Lubricantes para Engranes y Chumaceras Sugar Clear Gear and Bearing Lubricant No-Tox Food Grade Open Gear Grease

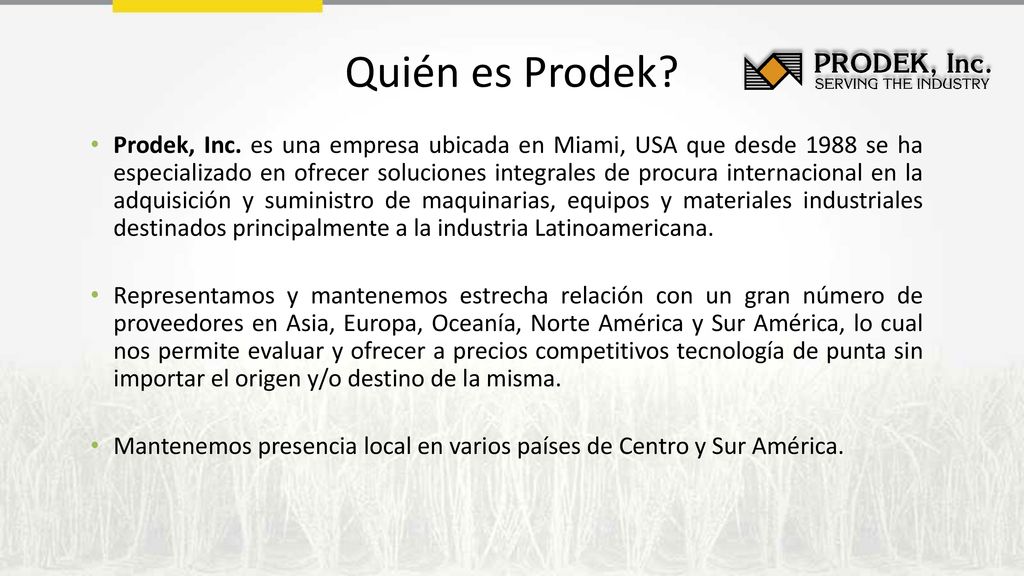

3 Quién es Prodek? Prodek, Inc. es una empresa ubicada en Miami, USA que desde 1988 se ha especializado en ofrecer soluciones integrales de procura internacional en la adquisición y suministro de maquinarias, equipos y materiales industriales destinados principalmente a la industria Latinoamericana. Representamos y mantenemos estrecha relación con un gran número de proveedores en Asia, Europa, Oceanía, Norte América y Sur América, lo cual nos permite evaluar y ofrecer a precios competitivos tecnología de punta sin importar el origen y/o destino de la misma. Mantenemos presencia local en varios países de Centro y Sur América.

4 Quién es Prodek? MERCADO Azúcar Alcohol Cerveza Energía Cemento
Alimento INDUSTRIAS

5 Quién es Prodek? Guatemala El Salvador Honduras Venezuela Colombia
Ecuador Perú México Argentina USA

6 Servicios Venta de Maquinaria y Equipos.
Procura de Maquinaria, Equipos, Partes y Suministros (nuevos y usados). Asesoría Técnica (Producción de Azúcar y Cogeneración). Proyectos Llave en Mano. Servicio Post Venta.

7 Nuestros productos y servicios están presentes en la industria
Azucarera y Alcolera bien sea por reposición de equipos y/o por nuevos proyectos, en las siguientes aéreas de proceso: Recepción de Caña Preparación de Caña Extracción de Jugo Tratamiento de Jugo Fabricación de Azúcar Empaquetado

8 Quién es Bel-Ray? 1946 1969 1970 Industrial Mining Industry
Fundada en 1946 por William (Bill) Kiefer; inicialmente fabrico lubricantes para la industria de la panadería para componente que operan a muy alta temperatura: High temperature oven chain lubricant High temperature clay-based bearing grease Mining Industry 1969 El señor Kiefer, reconoció la necesidad de lubricantes especiales para el ramo de la minería, así que con toda su experiencia formulo, el primer lubricante para el sistema de caminadora de las Dragalineas: Synthetic Walking Cam Compound 1970 Powersports Un año mas tarde, su hijo, Kurt Kiefer, corredor amateur de motocross inicio el desarrollo de una línea de productos que pudieran extraer el máximo performance de su equipo y hacer de esta marca la mas reconocida a nivel mundial en el ámbito de la competencia de motocross

9 Línea de productos de Bel-Ray
Calumet-Bel-Ray Mining General Industry Food Grade Marine Powersports

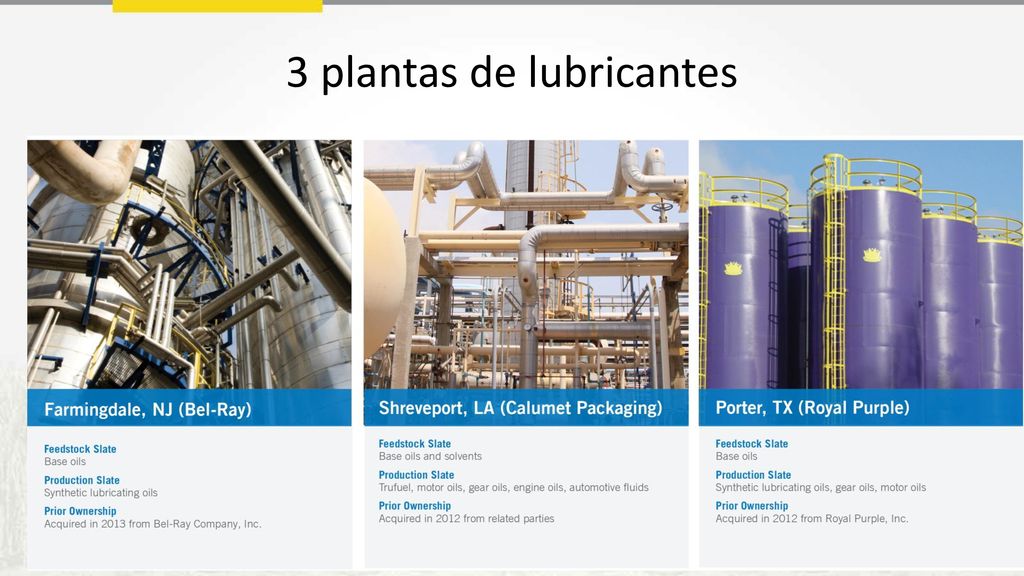

10 3 plantas de lubricantes

11 Lubricación de Engranes y Chumaceras de Molinos Azucareros

12 Extracción del Jugo de Azúcar Molinos
Engranes abiertos tipo 2 y Chumaceras de Molinos de Cañas Características criticas: Protección a las sobrecargas Control de desgaste Formación de película uniforme y retención Protección contra la contaminación- Sello Película lubricante Térmicamente estable; ≥ 80 °C (agua de inhibición) Modo de operación: Bajas velocidades<7.5rpm Alta Carga Alta contaminación- Agua, jugo de azúcar y polvo

13 Modos de Lubricación Lubricación Mixta: Lubricación Limite:
Las superficies de los componentes se encuentran en contacto parcial, es decir no totalmente separadas: el desgaste de los componentes es normal y dentro de los limites aceptables. Lubricación Limite: Las superficies de los componentes se encuentran cubiertas por una película muy delgada de lubricante: el desgaste es excesivo Lubricación Hidrodinámica: Las superficies de los componentes se encuentran separadas totalmente por la película lubricante, el desgaste es insignificante; MODO PREFERIDO DE LUBRICACIÓN

14 Sugar Clear Gear and Bearing Lubricant
Fluido Semi-Sintético de alta viscosidad que provee: Lubricación hidrodinámica Grosor de película lubricante estable a la temperatura y sobre cargas Adherencia extrema; Forma una película protectora duradera en los dientes del engranaje minimizando consumo y maximizar la vida útil del componente. Formas una sello de tenaz alrededor de los ejes para proteger los rodamientos contra contaminantes y el daño que causan Propiedades de Extrema Presión y Anti-desgaste; máxima protección de los componentes, extiende su vida útil y maximiza el tiempo de disponibilidad del equipo y producción

15 Last Non seizure load, kg
Tabla Comparativa Tabla comparativa de Lubricantes para Engranajes abiertos y chumaceras en molinos de Cana Physical Properties Competidor 1 BR Sugar Clear Heavy BR Sugar  Clear Light Competidor 2 Comeptidor2 Competidor 3 40 ˚ C, cSt 17,322.63 16,858.57 100 ˚ C, cSt 902.7 608.42 228.98 734.89 541.89 676.53 643.4 Viscosity Index 236 173 121 208 183 206 201 4Ball EP test: Weld load, kg 620 500 315 160 Pass Load, kg 400 250 126 Last Non seizure load, kg 100 Tbd 80 50 Load Wear Index 35 102 91 4-Ball Wear Test, 0.625 0.45 Did not pass the test 0.733 0.66 @ 1200 rpm, 40 kg, 1 hr, 75 ˚C Scar Diameter, mm Cu corrosion, 4 hours 1B Timken Retention Test (Pre-dilution), USS MethodFilm 43 lbs, minutes 2.35 6.78 1.5 1.2 3.75 3.35

16 Protección Anti-Desgaste

17 Casos de Éxito Republica Dominicana reducción de consumo 36.8%
Franklin, Louisiana, USA reducción de consume 28.7% Honduras reducción de consumo 17% Colombia, reducción de consumo 23% Guatemala, reducción de consumo 22%

18 Honduras- Azucarera en Honduras
Se mantuvo la temperatura en el lado corona/motriz y en el lado espiga/libre con 17% menos lubricante y se logro operar con 26% mas en temperatura en el agua de inhibición.

19 Honduras Se pudo proyectar un ahorro directo de $58,000 USD en componentes (24 muñones y 48 chumaceras) y un ahorro indirecto de $5,000 USD, en limpieza de los mismos.

20 Republica Dominicana-Central Romana
Notable disminución de consumo de lubricante y limpieza en área de trabajo a las mismas condiciones de operación y parámetros de lubricación. Se proyecto un ahorro en consumo de lubricante de casi 40% ($16,610 USD por zafra) y ahorros indirectos de $17,000 USD por concepto de limpieza de componentes ( 36 unidades) Limpieza total y menor cantidad de lubricante desperdiciado Lubricante actual, lubricante desperdiciado en exceso en la bandeja de recolección

21 Resultados Aplicación en Colombia
Al iniciar el proceso de aplicación de Sugar Clear Gear & Bearing se procedió al llenado de la tubería instalada, y a correr las pruebas de presión y verificación de fugas con la luz negra en las mismas y gracias a su alta fluorescencia se encontraron, fugas en dos puntos de unión tal y como se muestra en la fotografía. Sugar Clelar Gear & bearing Lubricante actual Fuga de lubricación en uniones de la tubería

22 Resultados Aplicación en Colombia
Por las temperaturas obtenida logramos extender el tiempo de descanso a 22 minutos con medio ciclo, el consumo sería de 8.1 gal/día de Sugar Clear Gear and Bearing, lo cual se puede proyectar como una reducción de consumo de 23% a la fecha. Grafica de temperaturas comparando el comportamiento a 18 minutos de descanso de Bel Ray Sugar Clear Gear and Bearing vs Competidor donde la serie azul representa a Sugar Clear Gear and Bearing

23 USA- Sterling Sugar Inc.
Notable disminución de temperatura en todos los componentes, 30% menos temperatura.

24 USA- Sterling Sugar Inc.

25 USA- Sterling Sugar Inc.

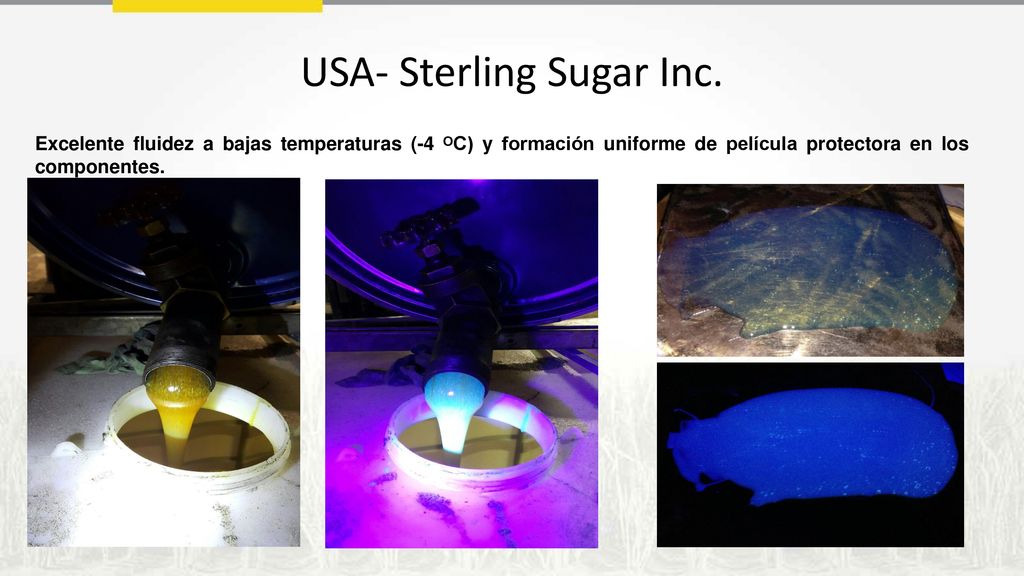

26 USA- Sterling Sugar Inc.
Excelente fluidez a bajas temperaturas (-4 ᴼC) y formación uniforme de película protectora en los componentes.

27 No Tox Food Grade Open Gear Grease

28 No Tox Food Grade Open Gear Grease
Certificado por: NSF Halal Kosher y Pareve Grasa Semi-Sintética de alta viscosidad que provee: Lubricación hidrodinámica Grosor de película lubricante estable a la temperatura y sobre cargas Contiene Complejo de aluminio como espesante: Mecánicamente estable- Mantiene su rigidez (consistencia) Altamente bombeable- Fluidez a baja temperatura) Fácilmente drenable. No necesita limpieza Excelente adhesión y retención; resiste lavado de agua o jugo. Contiene aditivos sintéticos que permiten eliminar los residuos viejos y duros. Propiedades de Extrema Presión y Anti-desgaste; máxima protección de los componentes, extiende su vida útil y maximiza el tiempo de disponibilidad del equipo y producción

29 Tabla Comparativa

30 Conclusiones Menor consumo de lubricante
El uso adecuado de lubricantes especializados de nueva tecnología ofrece invaluables beneficios en ahorros directos e indirectos como son: Menor consumo de lubricante Mayor vida útil de componentes Incremento en la disponibilidad del equipo Aumento en la producción Disminución en consumo de energía Ahorro en limpieza de componentes Bel-Ray Sugar Clear Gear and Bearing Lubricant & No Tox Food Grade Open Gear Grease son su mejor opción para la lubricación de engranes y chumaceras!!!

31 Ing. Javier Vasquez DUDAS ? COMENTARIOS?
POR SU ATENCION, MUCHAS GRACIAS….. Ing. Javier Vasquez Technical Manager | Prodek Inc. Office: (1) | Mobile: (504) |
