UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS CURSO: DISEÑO EN INGENIERIA CHAVETAS Y LENGUETAS Expositores: Moreno Cappillo Luis Villaorduña Ríos Lis Lina

FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS
UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS CHAVETAS Y LENGUETAS Existen muchas uniones desmontables que se realizan por medio de elementos no roscados, como son los pasadores, las chavetas y lengüetas, las guías y lo ejes nervados.

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS CHAVETAS Son piezas prismáticas en forma de cuña, capaces de transmitir esfuerzos entre las piezas que unen. Las chavetas se introducen en un entalle o ranura realizada a la pieza y se denomina chavetero.

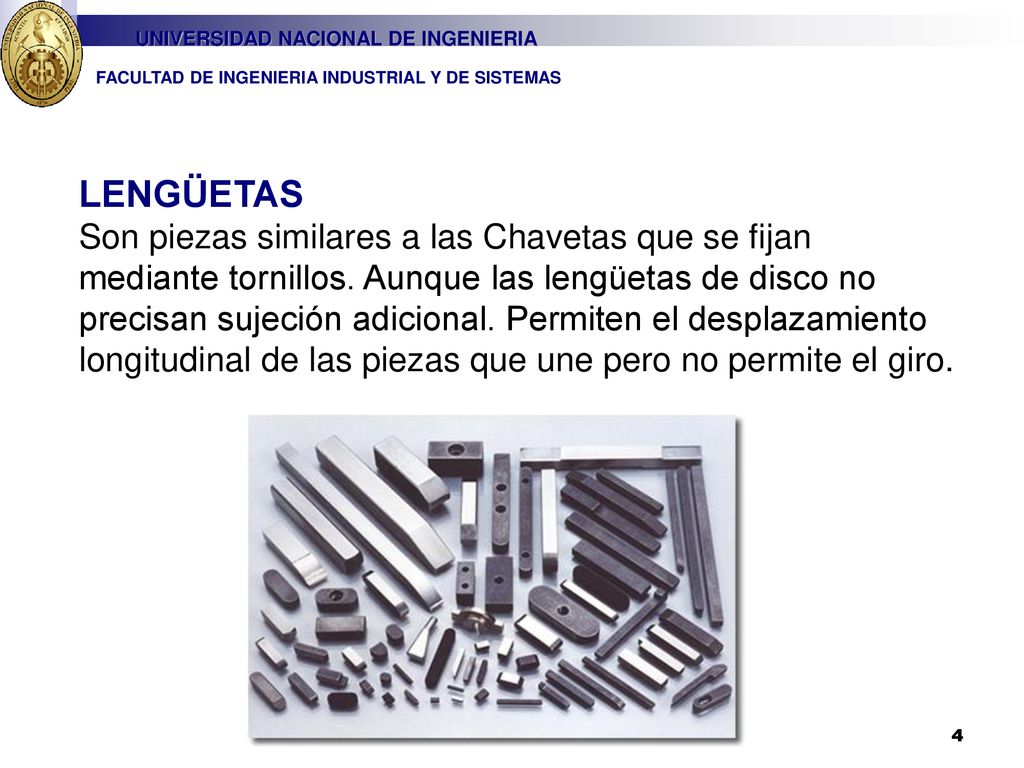

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS LENGÜETAS Son piezas similares a las Chavetas que se fijan mediante tornillos. Aunque las lengüetas de disco no precisan sujeción adicional. Permiten el desplazamiento longitudinal de las piezas que une pero no permite el giro.

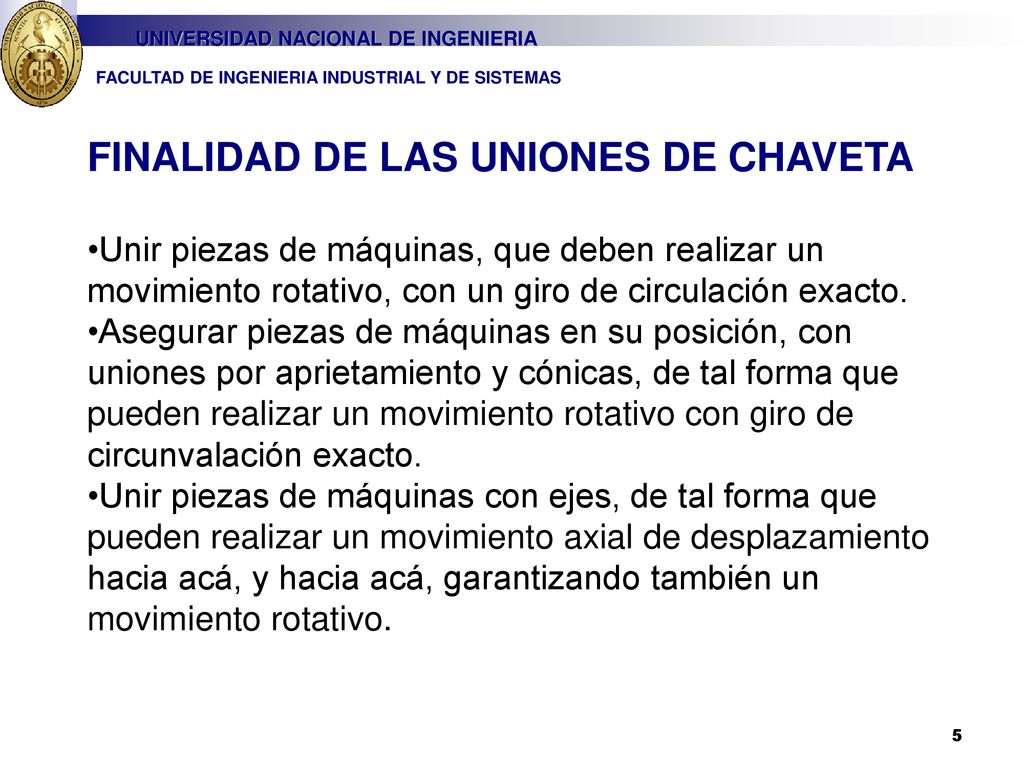

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS FINALIDAD DE LAS UNIONES DE CHAVETA Unir piezas de máquinas, que deben realizar un movimiento rotativo, con un giro de circulación exacto. Asegurar piezas de máquinas en su posición, con uniones por aprietamiento y cónicas, de tal forma que pueden realizar un movimiento rotativo con giro de circunvalación exacto. Unir piezas de máquinas con ejes, de tal forma que pueden realizar un movimiento axial de desplazamiento hacia acá, y hacia acá, garantizando también un movimiento rotativo.

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS CARACTERÍSTICAS Son elementos de forma más o menos prismática que se intercalan entre el cubo y el eje para impedir el movimiento relativo entre ambos. Posición paralela al eje de ambas piezas. Son normalizadas y determinadas por las normas DIN.

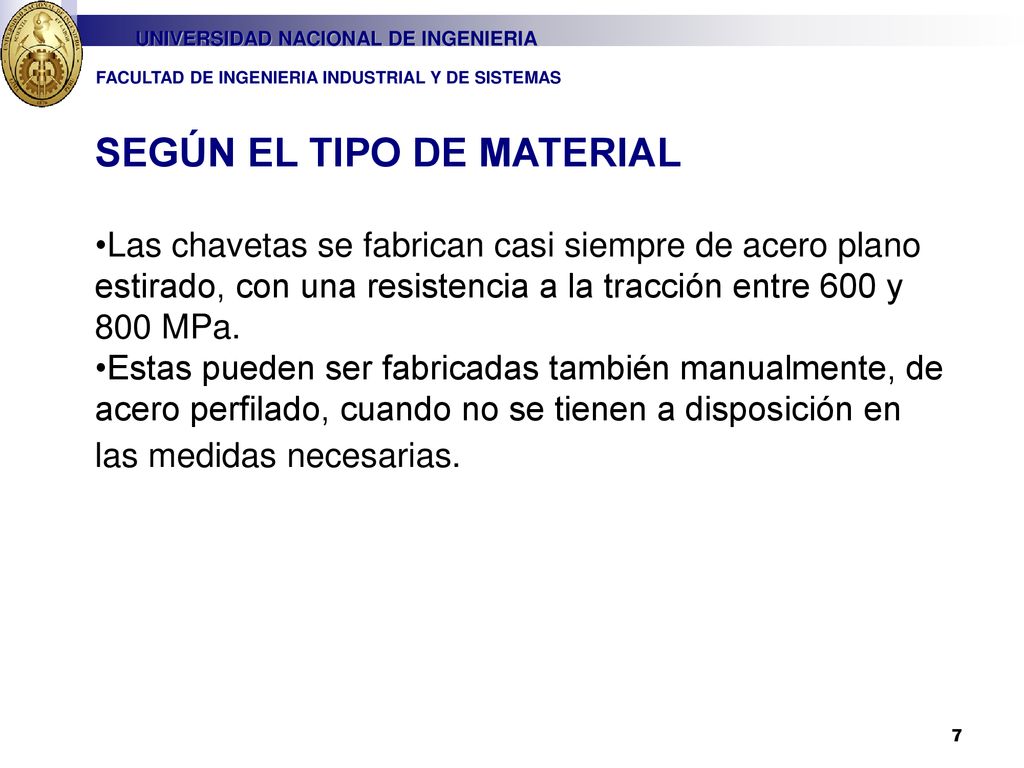

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS SEGÚN EL TIPO DE MATERIAL Las chavetas se fabrican casi siempre de acero plano estirado, con una resistencia a la tracción entre 600 y 800 MPa. Estas pueden ser fabricadas también manualmente, de acero perfilado, cuando no se tienen a disposición en las medidas necesarias.

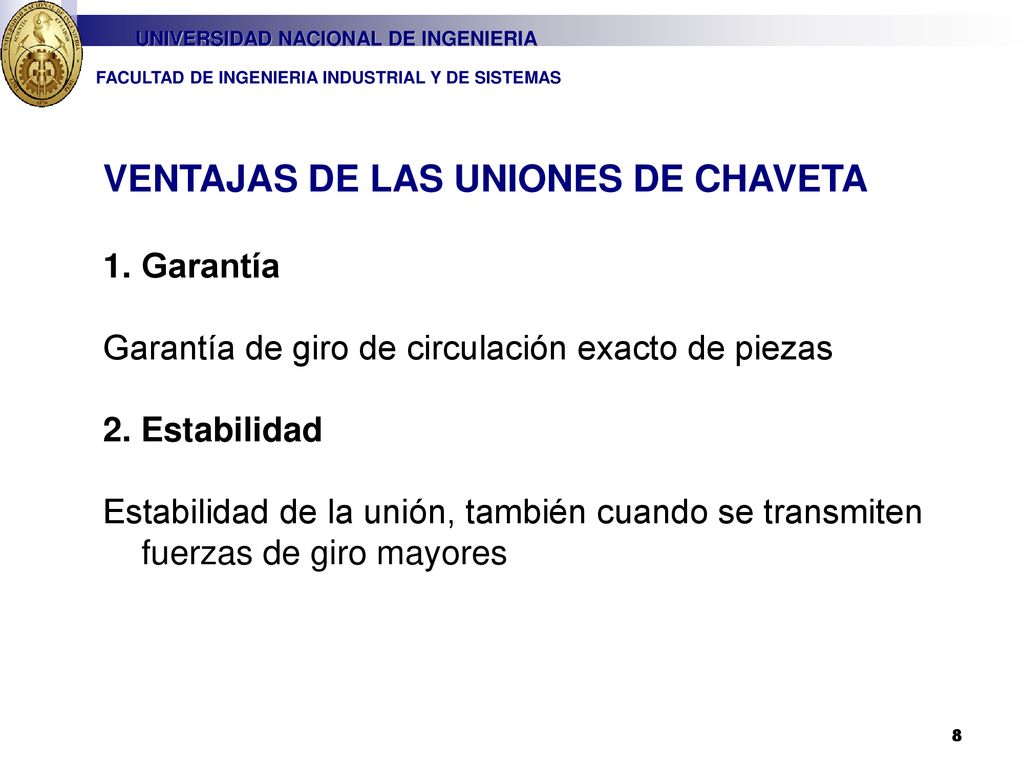

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS VENTAJAS DE LAS UNIONES DE CHAVETA Garantía Garantía de giro de circulación exacto de piezas 2. Estabilidad Estabilidad de la unión, también cuando se transmiten fuerzas de giro mayores

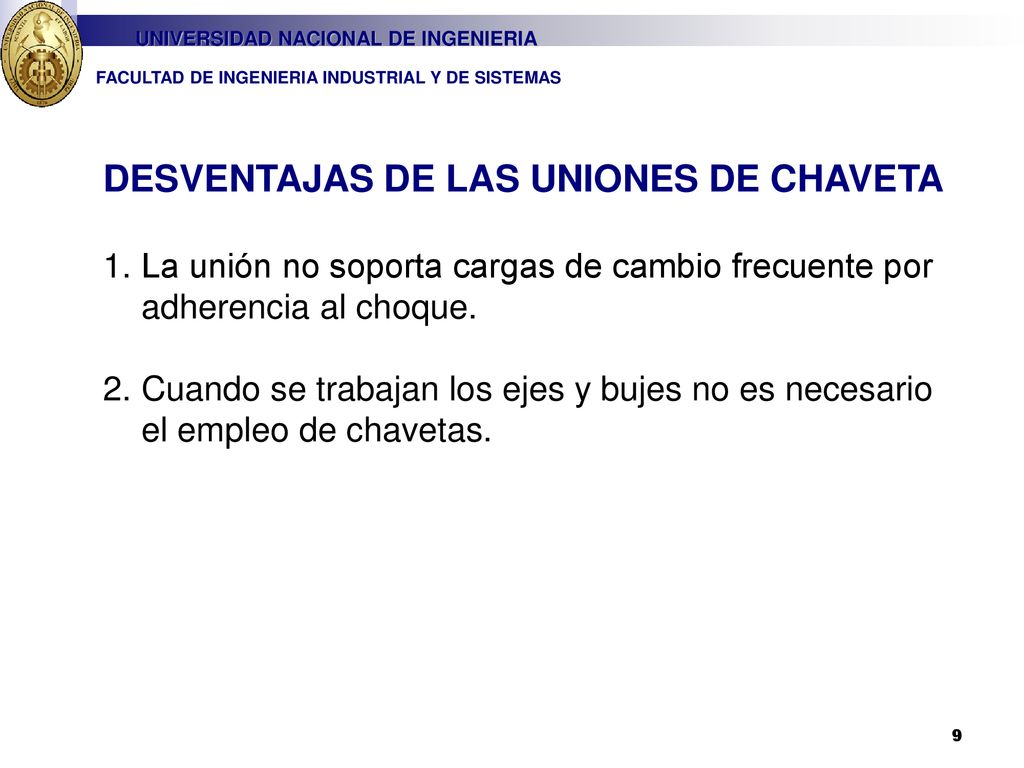

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS DESVENTAJAS DE LAS UNIONES DE CHAVETA La unión no soporta cargas de cambio frecuente por adherencia al choque. Cuando se trabajan los ejes y bujes no es necesario el empleo de chavetas.

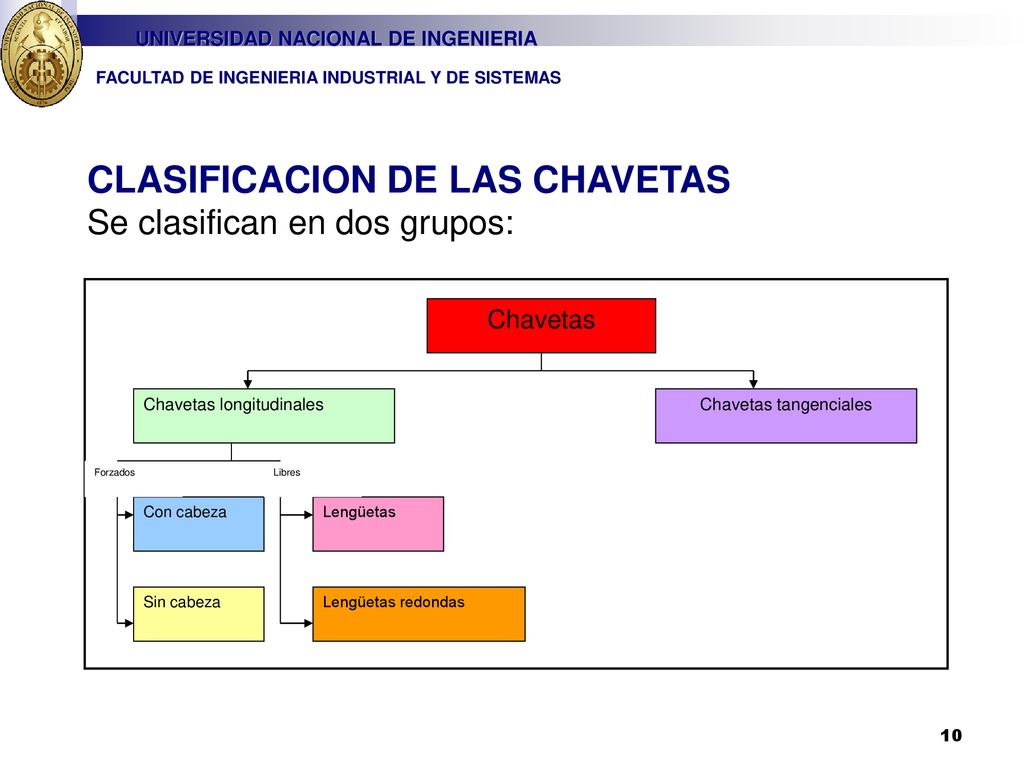

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS CLASIFICACION DE LAS CHAVETAS Se clasifican en dos grupos: Chavetas Chavetas longitudinales Chavetas tangenciales Con cabeza Sin cabeza Lengüetas redondas Lengüetas Forzados Libres

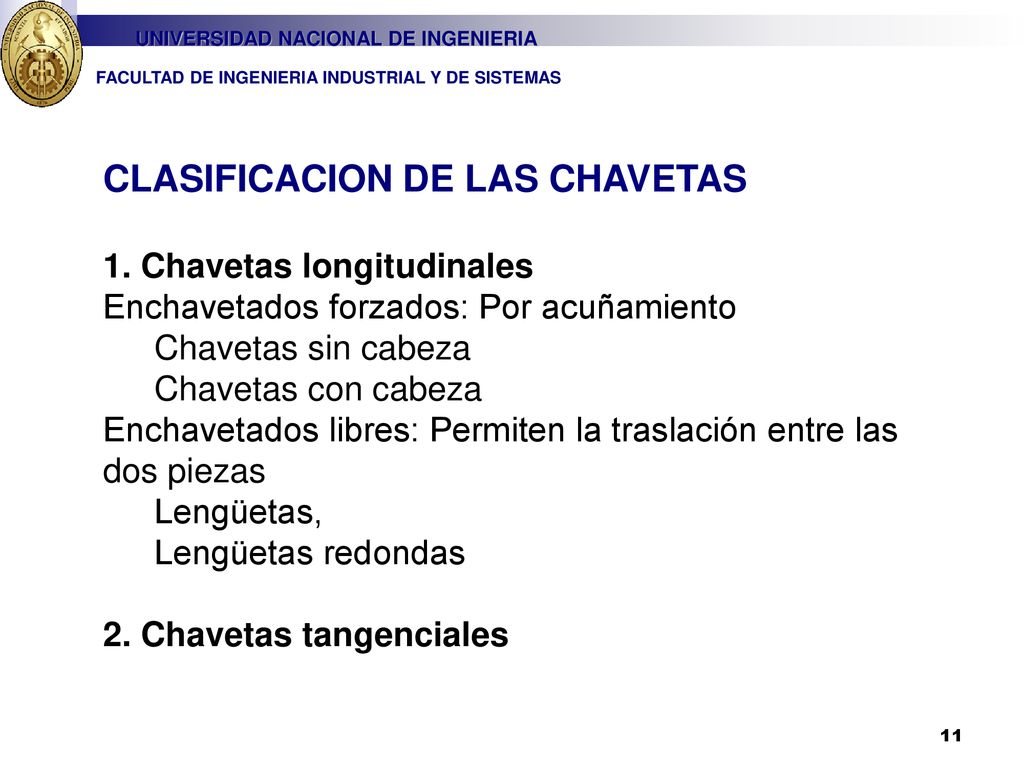

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS CLASIFICACION DE LAS CHAVETAS 1. Chavetas longitudinales Enchavetados forzados: Por acuñamiento Chavetas sin cabeza Chavetas con cabeza Enchavetados libres: Permiten la traslación entre las dos piezas Lengüetas, Lengüetas redondas 2. Chavetas tangenciales

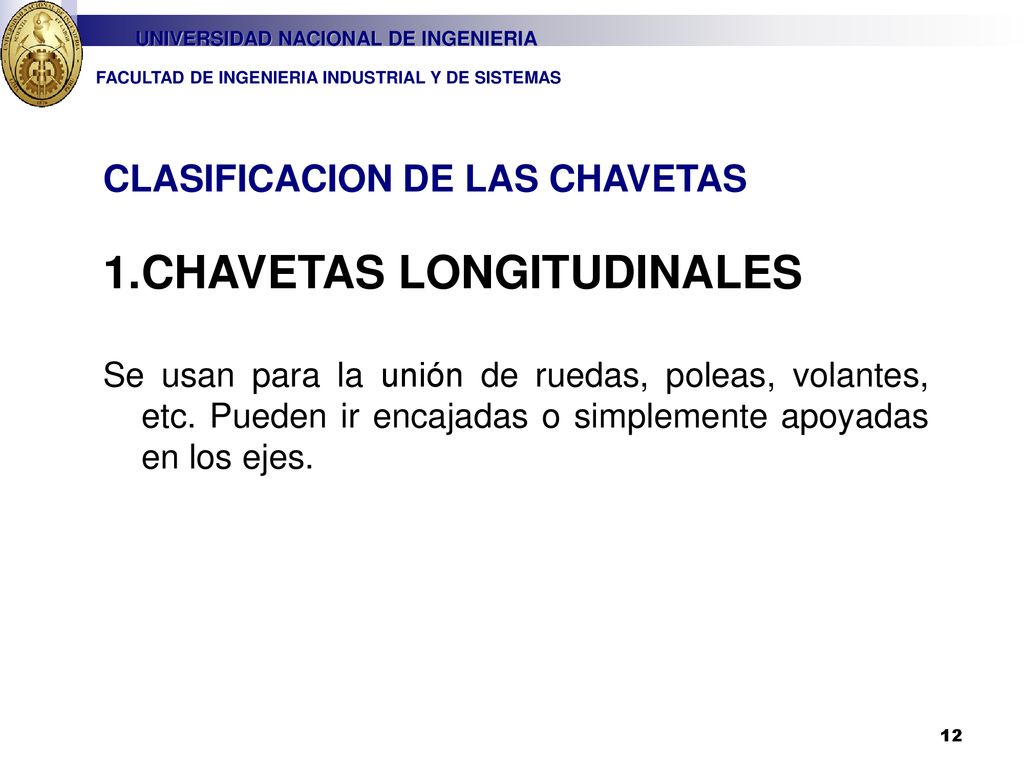

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS CLASIFICACION DE LAS CHAVETAS CHAVETAS LONGITUDINALES Se usan para la unión de ruedas, poleas, volantes, etc. Pueden ir encajadas o simplemente apoyadas en los ejes.

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS CLASIFICACION DE LAS CHAVETAS ENCHAVETADOS FORZADOS Chavetas sin Cabeza Unión por acuñamiento de las caras contra los asientos del eje y del cubo, ejercen presión sobre el eje y el cubo. Chavetas con Cabeza Unión por acuñamiento de las caras contra los asientos del eje y del cubo, difiere del anterior en que esta ejerce presión sobre la cabeza.

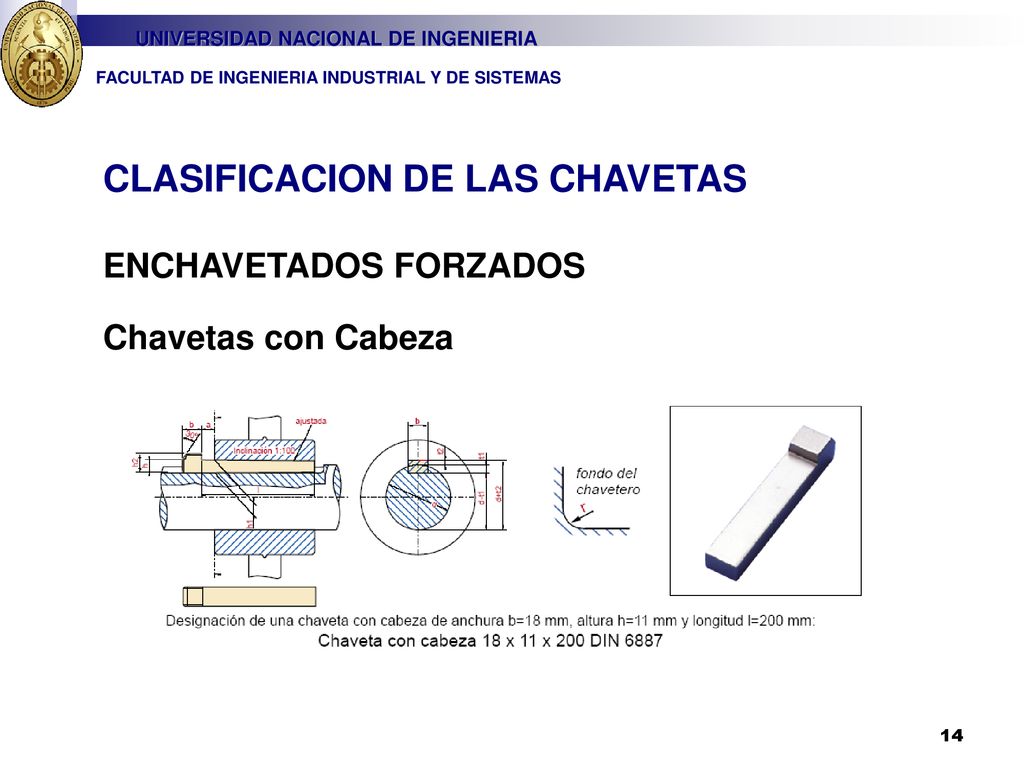

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS CLASIFICACION DE LAS CHAVETAS ENCHAVETADOS FORZADOS Chavetas con Cabeza

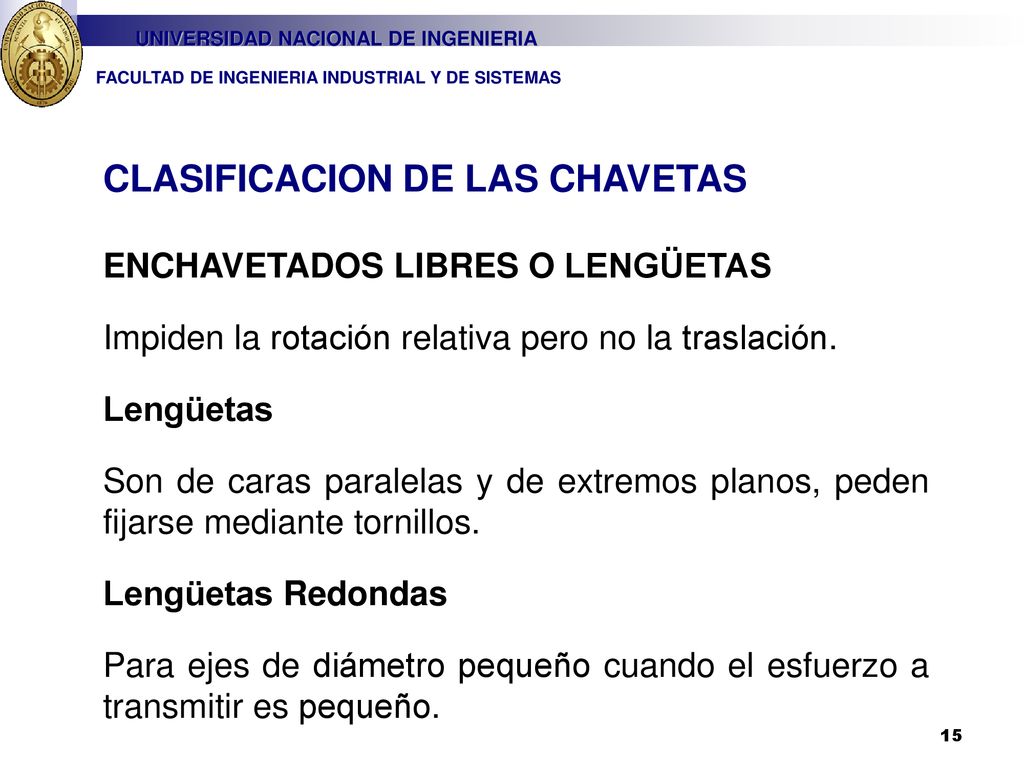

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS CLASIFICACION DE LAS CHAVETAS ENCHAVETADOS LIBRES O LENGÜETAS Impiden la rotación relativa pero no la traslación. Lengüetas Son de caras paralelas y de extremos planos, peden fijarse mediante tornillos. Lengüetas Redondas Para ejes de diámetro pequeño cuando el esfuerzo a transmitir es pequeño.

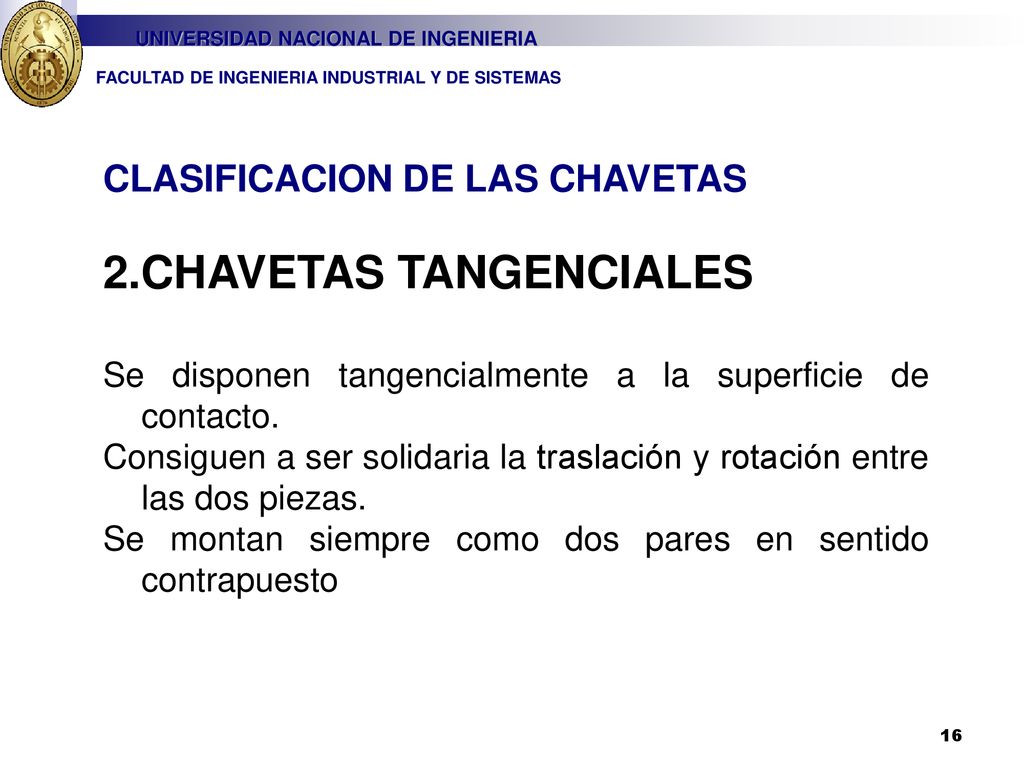

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS CLASIFICACION DE LAS CHAVETAS 2.CHAVETAS TANGENCIALES Se disponen tangencialmente a la superficie de contacto. Consiguen a ser solidaria la traslación y rotación entre las dos piezas. Se montan siempre como dos pares en sentido contrapuesto

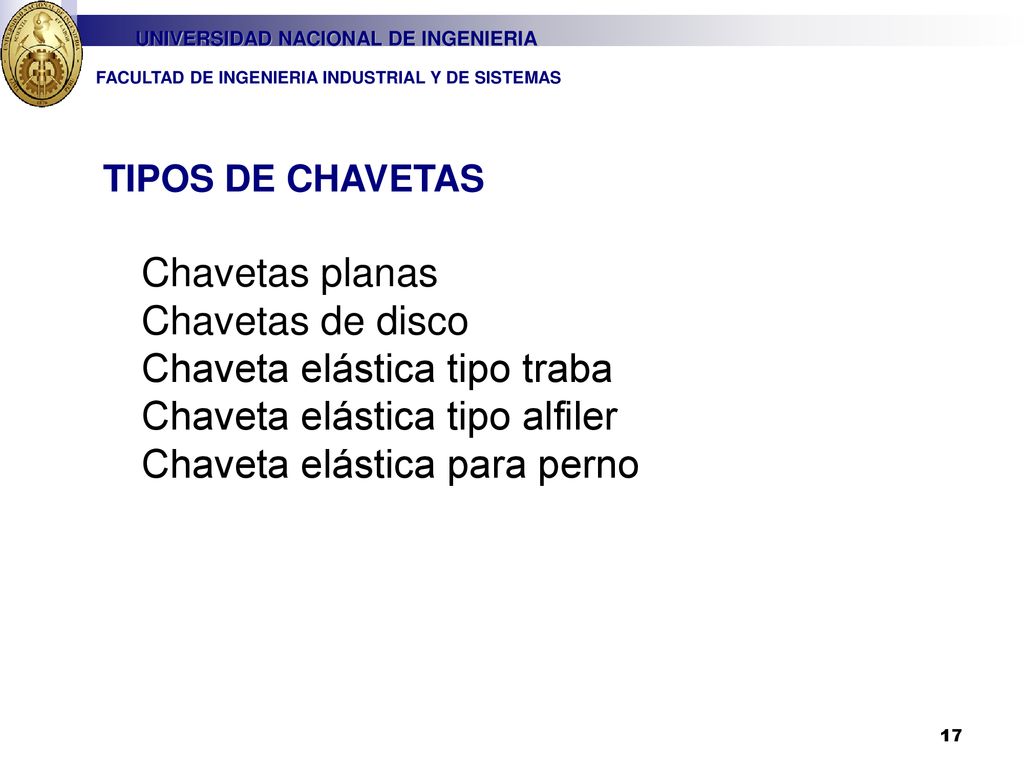

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS TIPOS DE CHAVETAS Chavetas planas Chavetas de disco Chaveta elástica tipo traba Chaveta elástica tipo alfiler Chaveta elástica para perno

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS TIPOS DE CHAVETAS Chavetas planas Estas son cuerpos estirados rectangulares con tipo de frente recto o circular. Para el cumplimiento de tareas especiales dentro de la unión, se pueden dotar de perforaciones para la toma de tornillos cilíndricos. En la mitad de la chaveta se puede encontrar adicionalmente una perforación roscada, la cual posibilita el presionamiento de la chaveta fuera de la ranura, por medio de un tornillo.

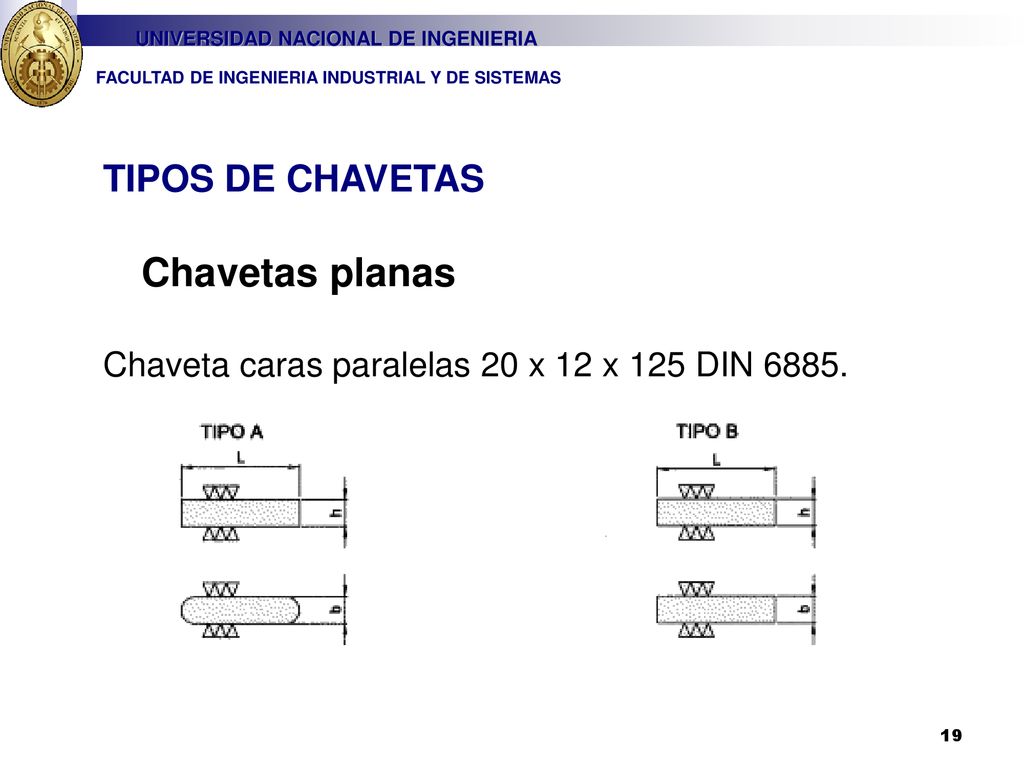

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS TIPOS DE CHAVETAS Chavetas planas Chaveta caras paralelas 20 x 12 x 125 DIN 6885.

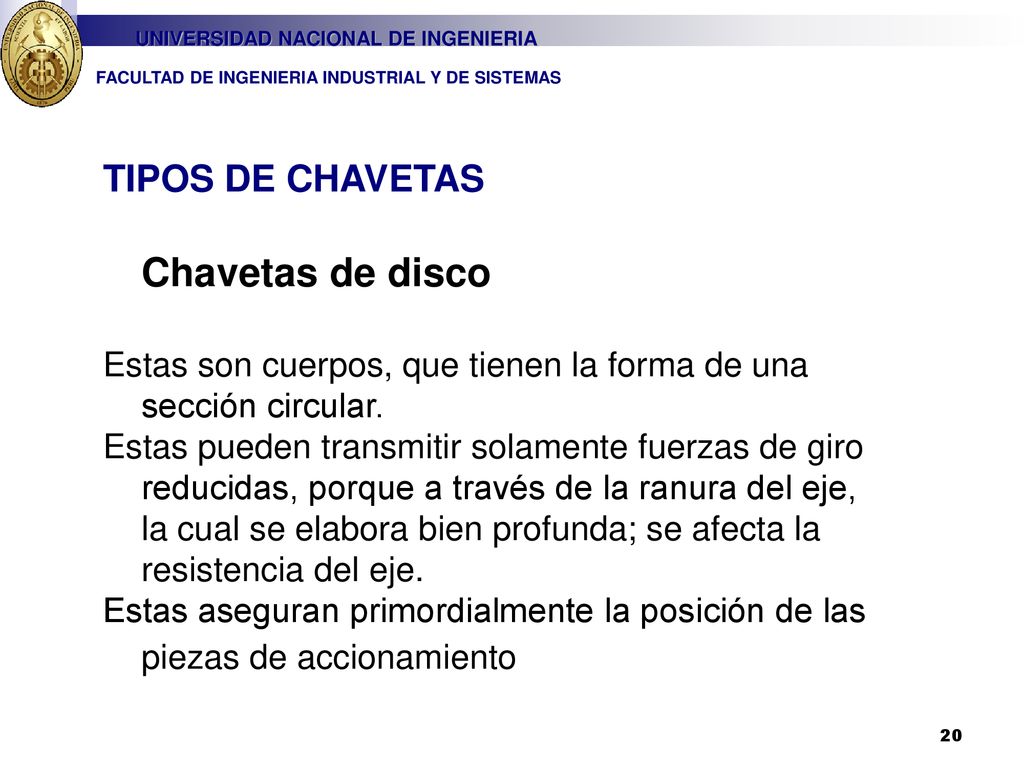

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS TIPOS DE CHAVETAS Chavetas de disco Estas son cuerpos, que tienen la forma de una sección circular. Estas pueden transmitir solamente fuerzas de giro reducidas, porque a través de la ranura del eje, la cual se elabora bien profunda; se afecta la resistencia del eje. Estas aseguran primordialmente la posición de las piezas de accionamiento

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS TIPOS DE CHAVETAS Chaveta elástica tipo traba

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS TIPOS DE CHAVETAS Chaveta elástica tipo alfiler

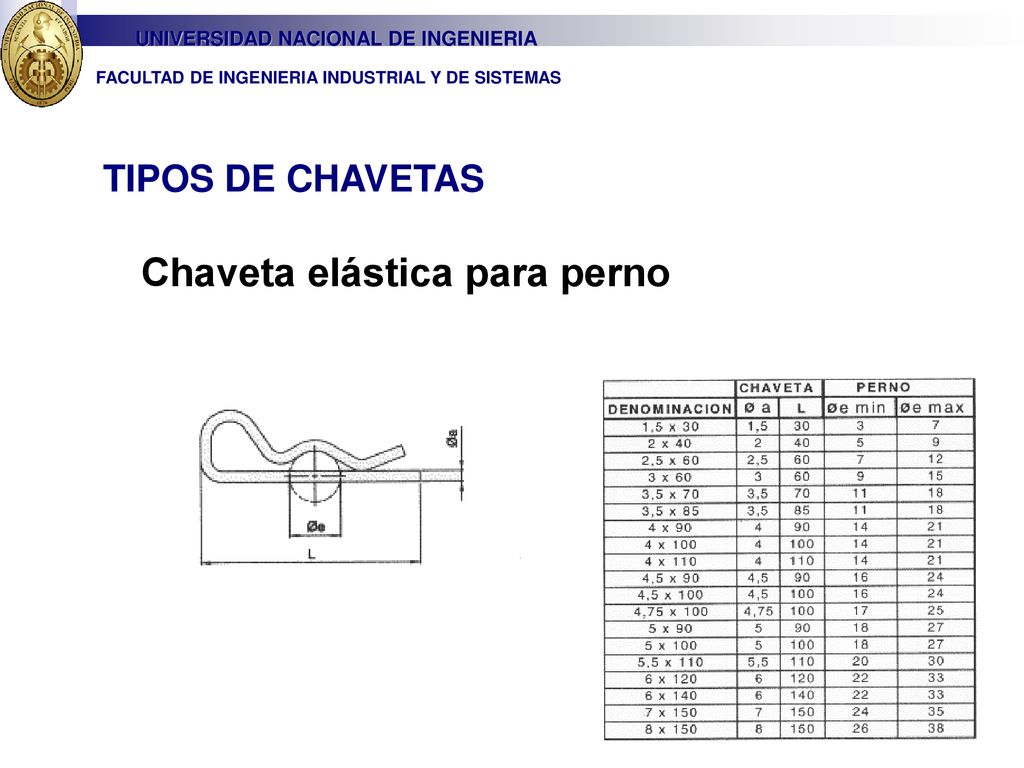

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS TIPOS DE CHAVETAS Chaveta elástica para perno

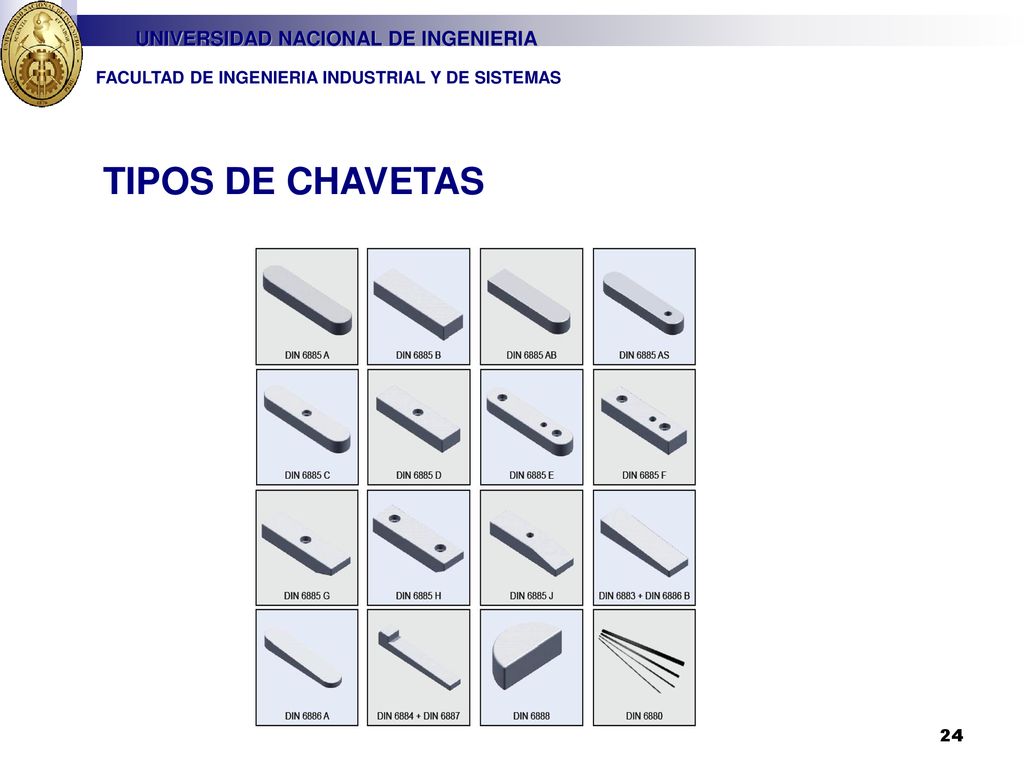

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS TIPOS DE CHAVETAS

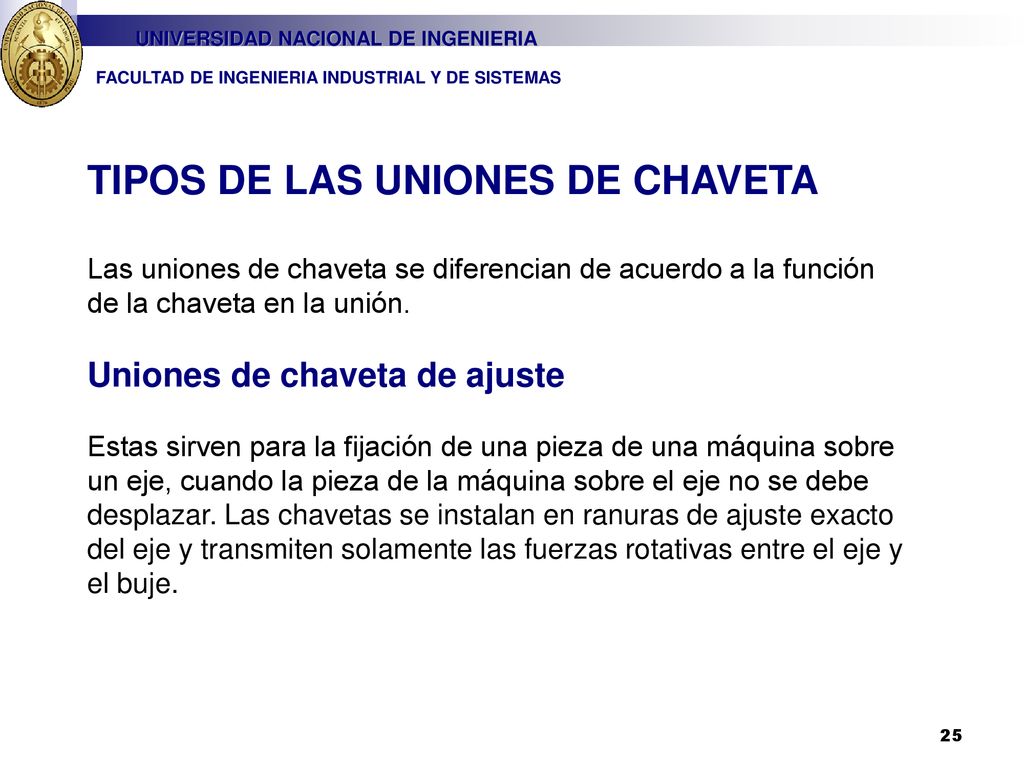

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS TIPOS DE LAS UNIONES DE CHAVETA Las uniones de chaveta se diferencian de acuerdo a la función de la chaveta en la unión. Uniones de chaveta de ajuste Estas sirven para la fijación de una pieza de una máquina sobre un eje, cuando la pieza de la máquina sobre el eje no se debe desplazar. Las chavetas se instalan en ranuras de ajuste exacto del eje y transmiten solamente las fuerzas rotativas entre el eje y el buje.

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS ESFUERZO DE LA UNIÓN DE LA CHAVETA Las uniones de chaveta son uniones de arrastre de forma. La chaveta sienta fijamente, sin pretensión en una ranura, de acuerdo a su forma. En estado de reposo de las piezas de la máquina, no existe ninguna fuerza de acción sobre la chaveta, apenas cuando se inicia el movimiento rotativo es que se lleva a cabo la transmisión del esfuerzo de rotación, de una pieza de la máquina a la otra. Tensión de cizallamiento Fuerzas de ataque Fuerza de rotación

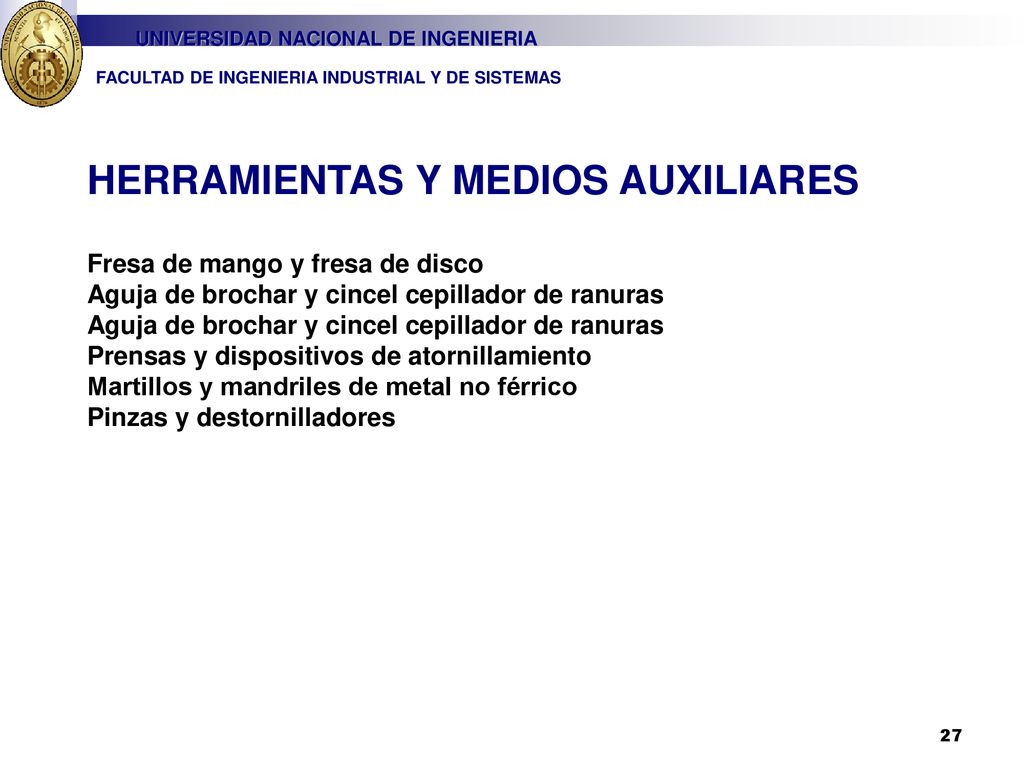

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS HERRAMIENTAS Y MEDIOS AUXILIARES Fresa de mango y fresa de disco Aguja de brochar y cincel cepillador de ranuras Prensas y dispositivos de atornillamiento Martillos y mandriles de metal no férrico Pinzas y destornilladores

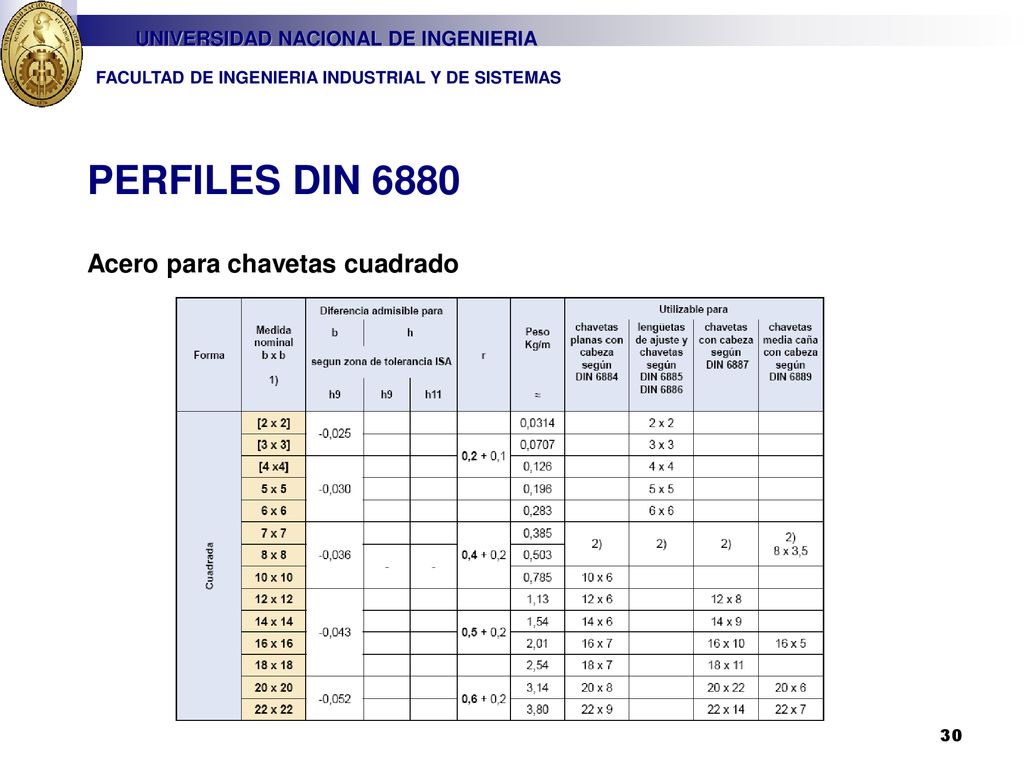

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS PERFILES DIN 6880 Acero para chavetas cuadrado

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS PERFILES DIN 6880 Para chavetas de disco

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS PERFILES DIN 6880 Acero para chavetas cuadrado

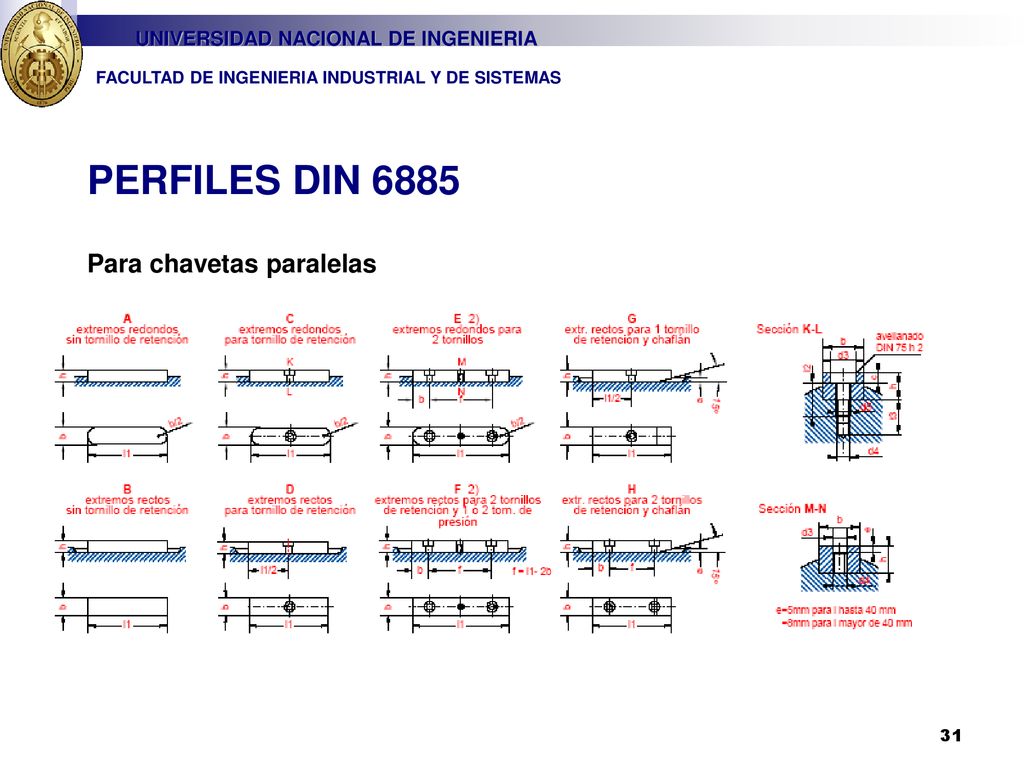

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA INDUSTRIAL Y DE SISTEMAS PERFILES DIN 6885 Para chavetas paralelas
