1 Métodos de Detección de Errores (VRC, LRC, CRC)
Presenta: Javier Alejandro Méndez Rodríguez Docente: Gabriela Morales Mujica Fundamentos de Telecomunicaciones

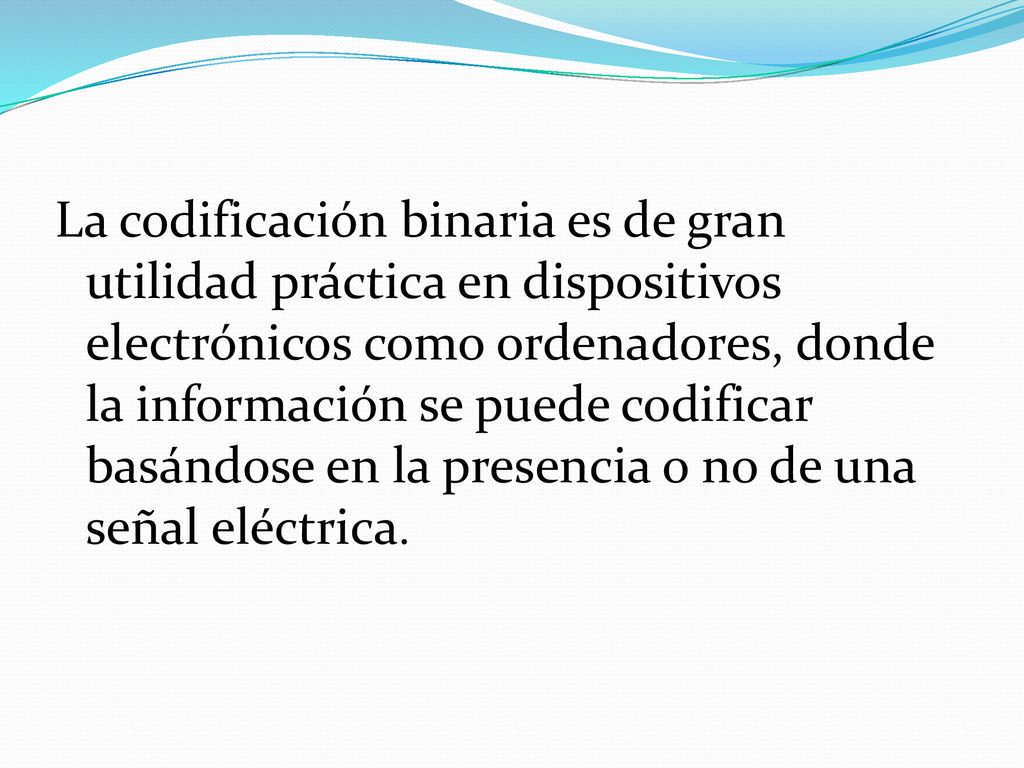

2 La codificación binaria es de gran utilidad práctica en dispositivos electrónicos como ordenadores, donde la información se puede codificar basándose en la presencia o no de una señal eléctrica.

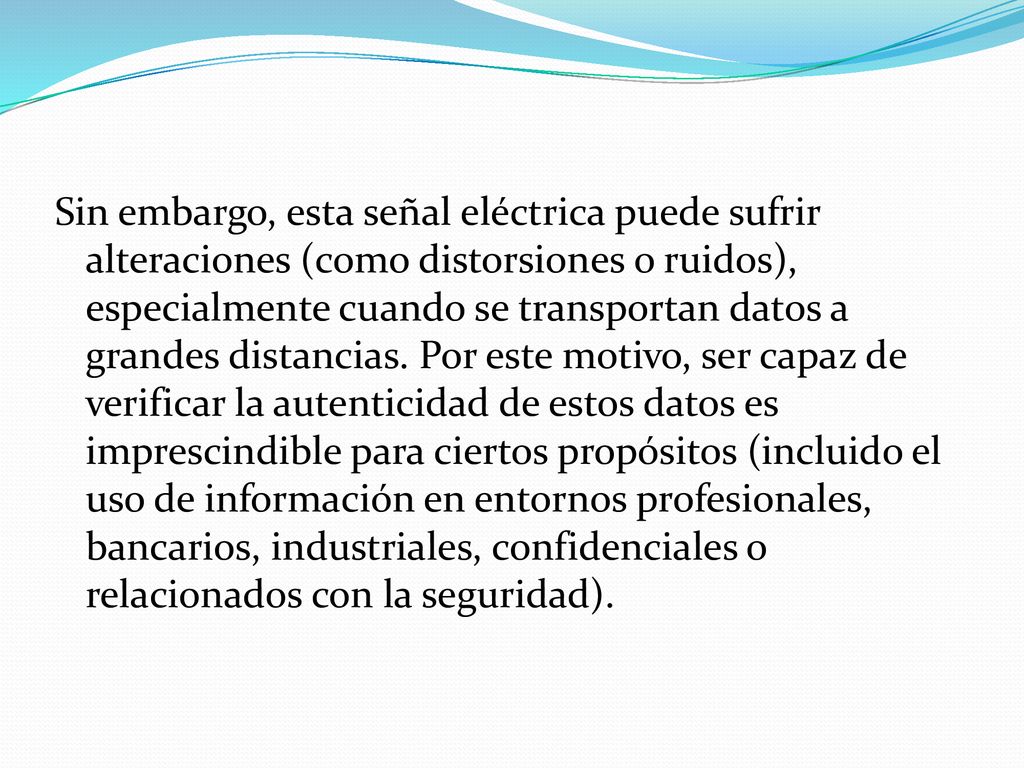

3 Sin embargo, esta señal eléctrica puede sufrir alteraciones (como distorsiones o ruidos), especialmente cuando se transportan datos a grandes distancias. Por este motivo, ser capaz de verificar la autenticidad de estos datos es imprescindible para ciertos propósitos (incluido el uso de información en entornos profesionales, bancarios, industriales, confidenciales o relacionados con la seguridad).

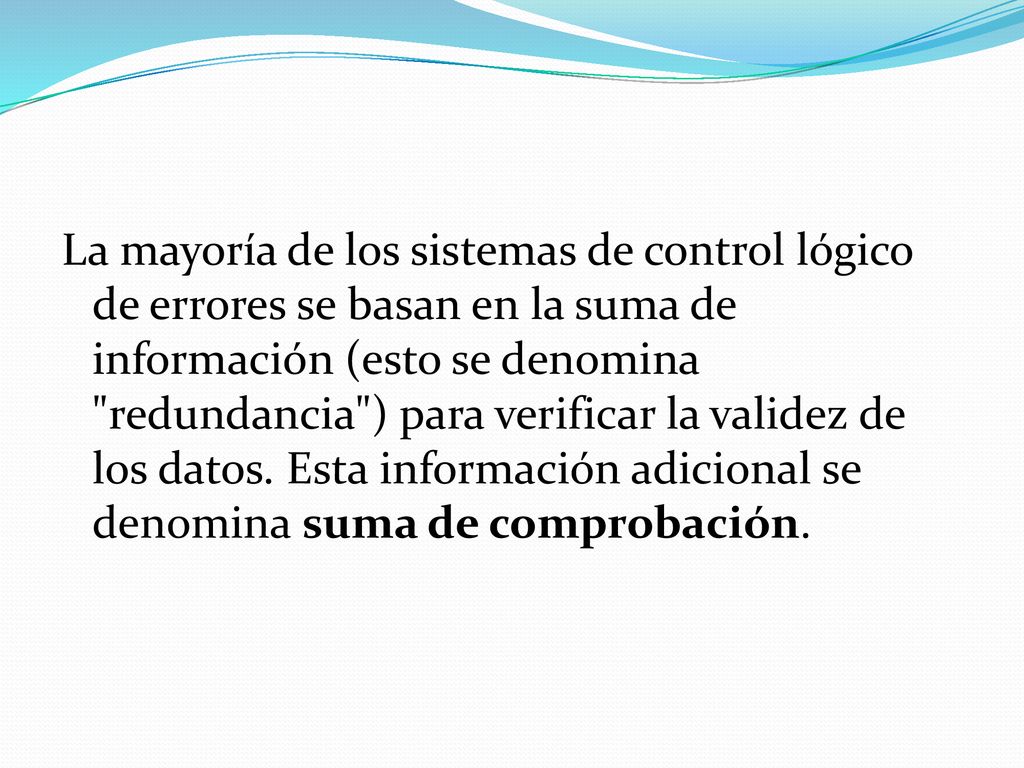

4 La mayoría de los sistemas de control lógico de errores se basan en la suma de información (esto se denomina "redundancia") para verificar la validez de los datos. Esta información adicional se denomina suma de comprobación.

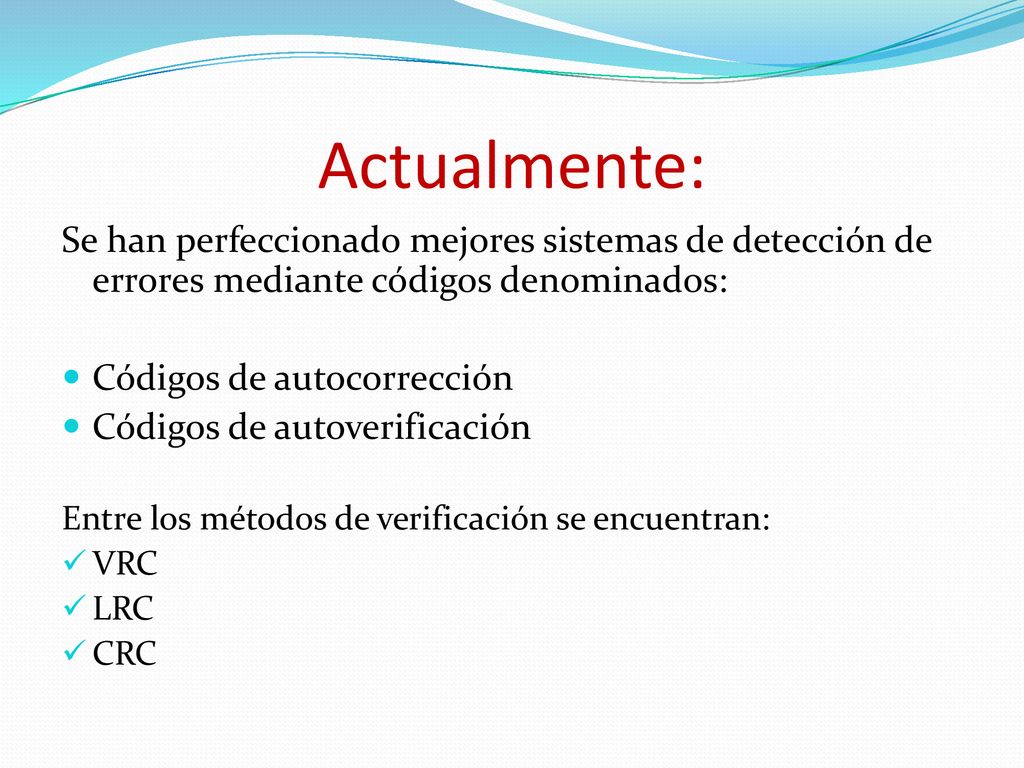

5 Actualmente: Se han perfeccionado mejores sistemas de detección de errores mediante códigos denominados: Códigos de autocorrección Códigos de autoverificación Entre los métodos de verificación se encuentran: VRC LRC CRC

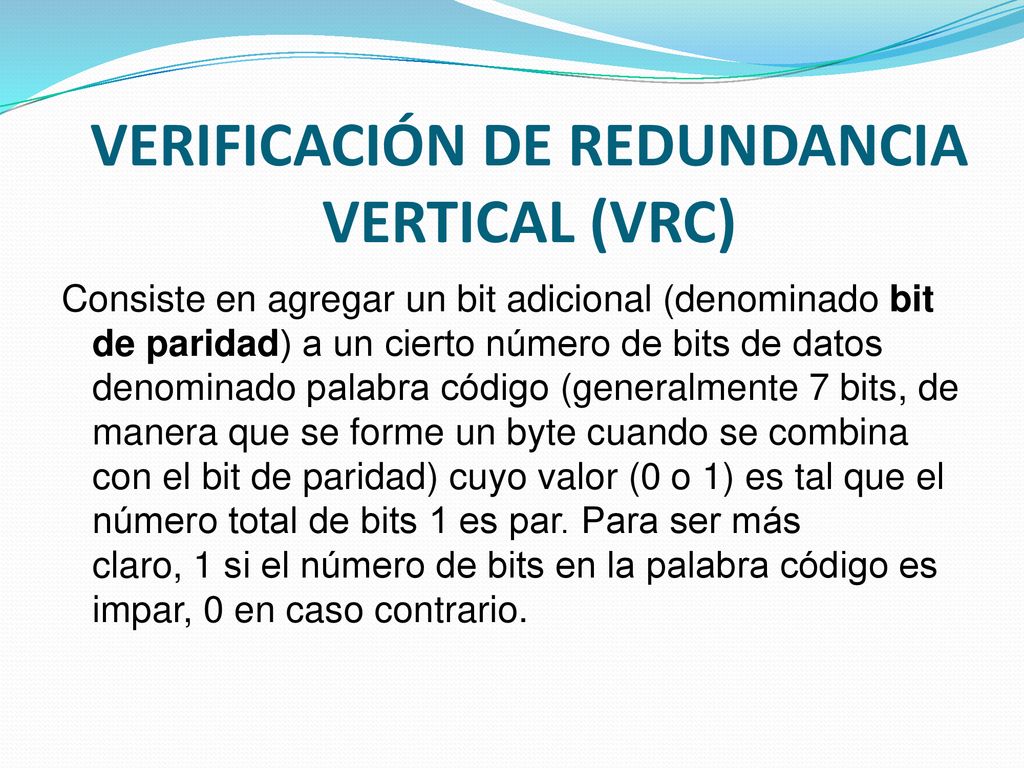

6 VERIFICACIÓN DE Redundancia vertical (VRC)
Consiste en agregar un bit adicional (denominado bit de paridad) a un cierto número de bits de datos denominado palabra código (generalmente 7 bits, de manera que se forme un byte cuando se combina con el bit de paridad) cuyo valor (0 o 1) es tal que el número total de bits 1 es par. Para ser más claro, 1 si el número de bits en la palabra código es impar, 0 en caso contrario.

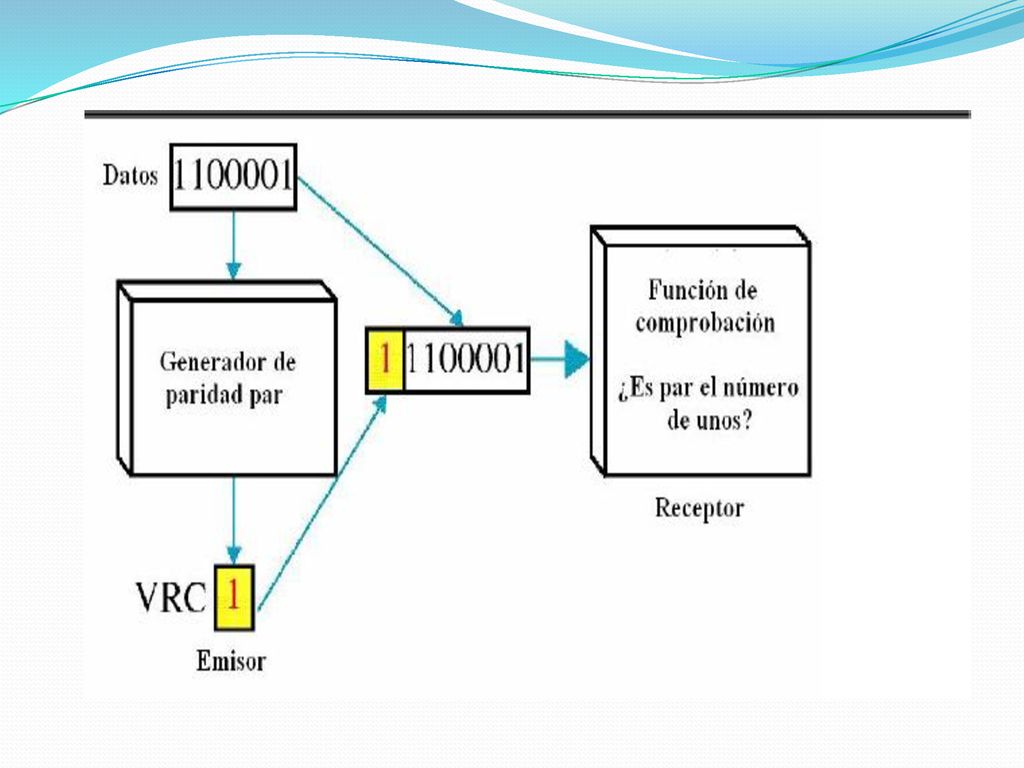

7

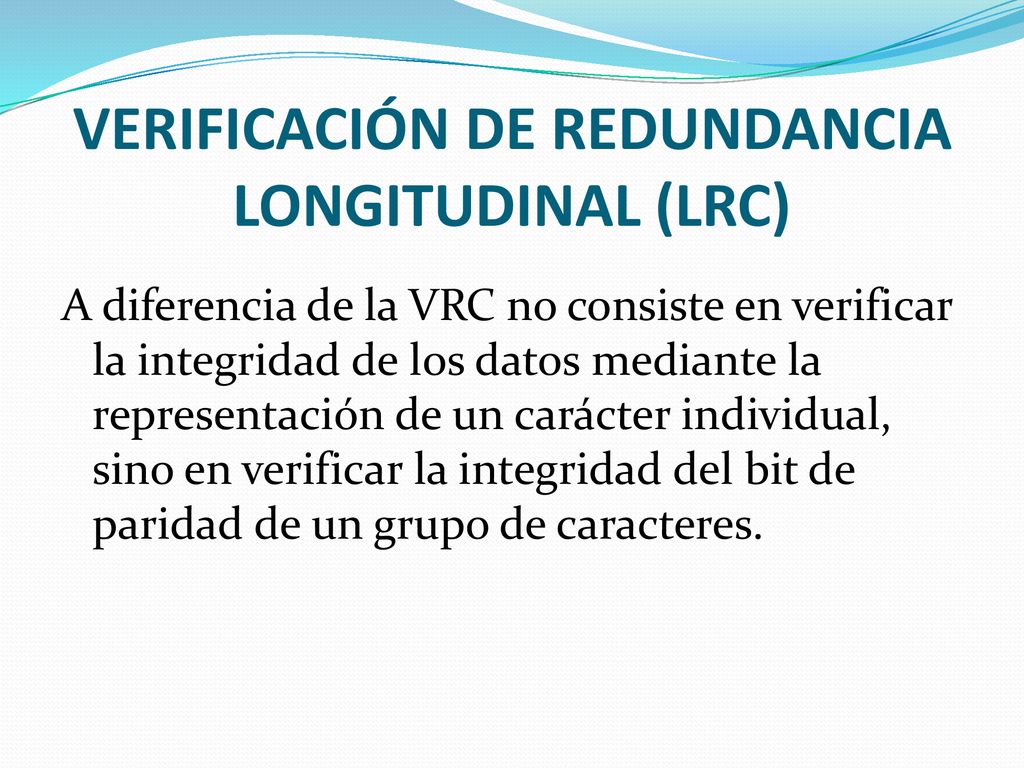

8 VERIFICACIÓN DE REDUNDANCIA LONGITUDINAL (LRC)

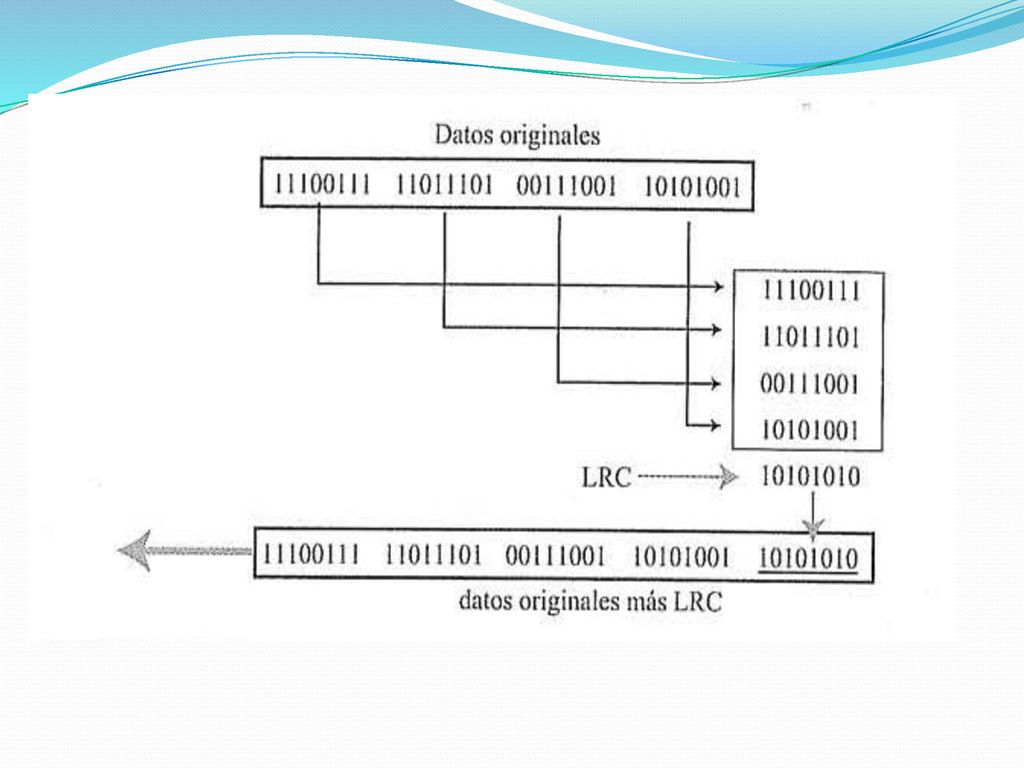

A diferencia de la VRC no consiste en verificar la integridad de los datos mediante la representación de un carácter individual, sino en verificar la integridad del bit de paridad de un grupo de caracteres.

9

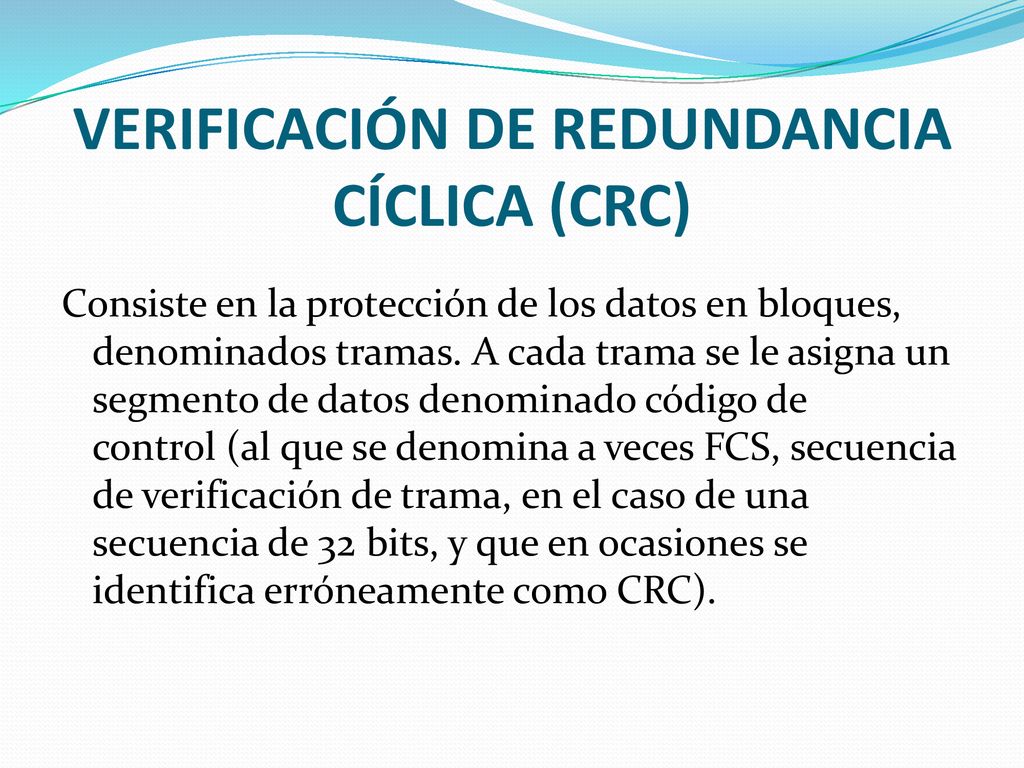

10 VERIFICACIÓN DE REDUNDANCIA CÍCLICA (CRC)
Consiste en la protección de los datos en bloques, denominados tramas. A cada trama se le asigna un segmento de datos denominado código de control (al que se denomina a veces FCS, secuencia de verificación de trama, en el caso de una secuencia de 32 bits, y que en ocasiones se identifica erróneamente como CRC).

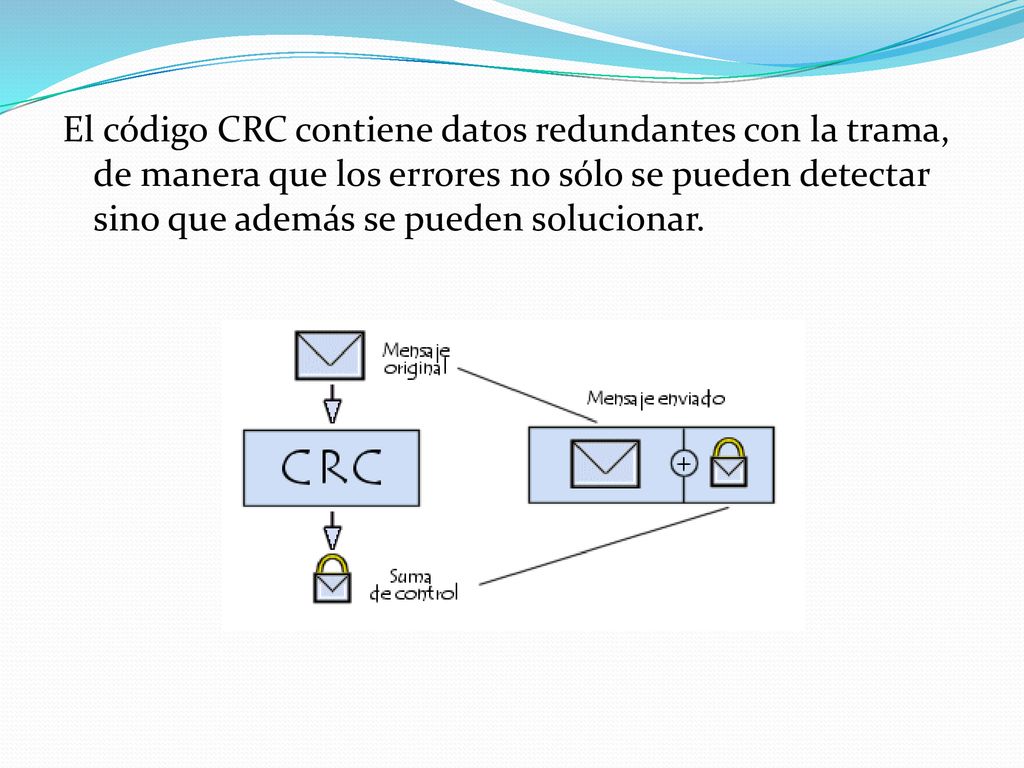

11 El código CRC contiene datos redundantes con la trama, de manera que los errores no sólo se pueden detectar sino que además se pueden solucionar.

12 0*X9 + 1*X8 + 1*X7 + 0*X6 + 1*X5 + 0*X4 + 1*X3 + 0*X2 + 0*X1 + 1*X0

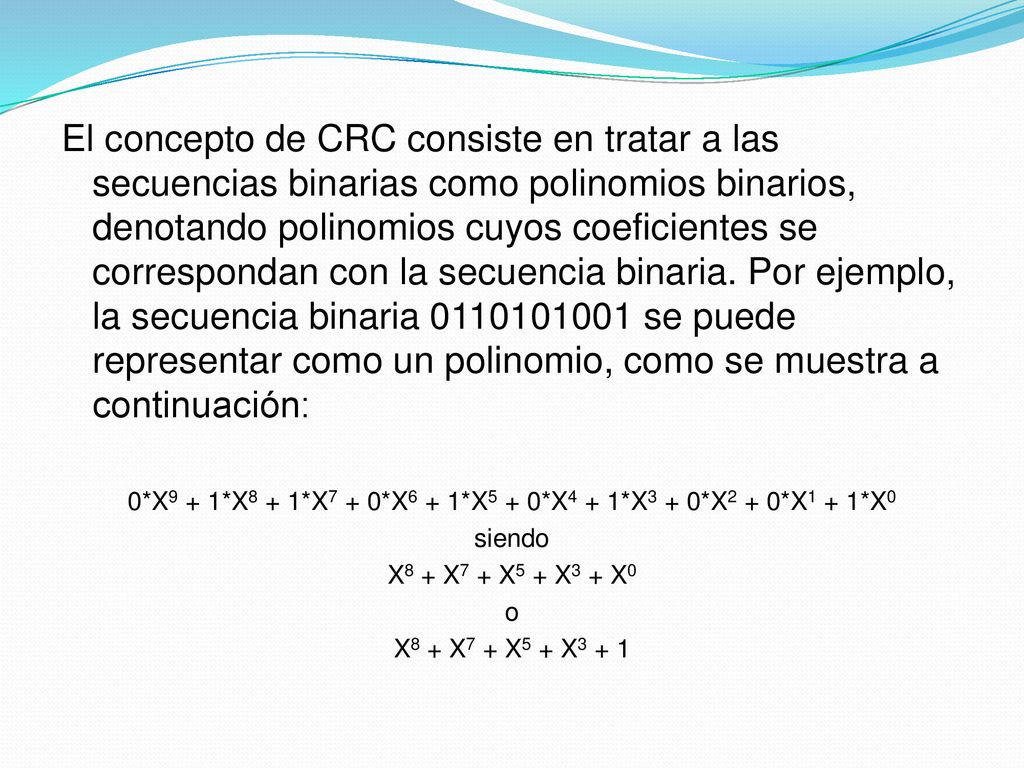

El concepto de CRC consiste en tratar a las secuencias binarias como polinomios binarios, denotando polinomios cuyos coeficientes se correspondan con la secuencia binaria. Por ejemplo, la secuencia binaria   se puede representar como un polinomio, como se muestra a continuación: 0*X9 + 1*X8 + 1*X7 + 0*X6 + 1*X5 + 0*X4 + 1*X3 + 0*X2 + 0*X1 + 1*X0 siendo X8 + X7 + X5 + X3 + X0 o X8 + X7 + X5 + X3 + 1

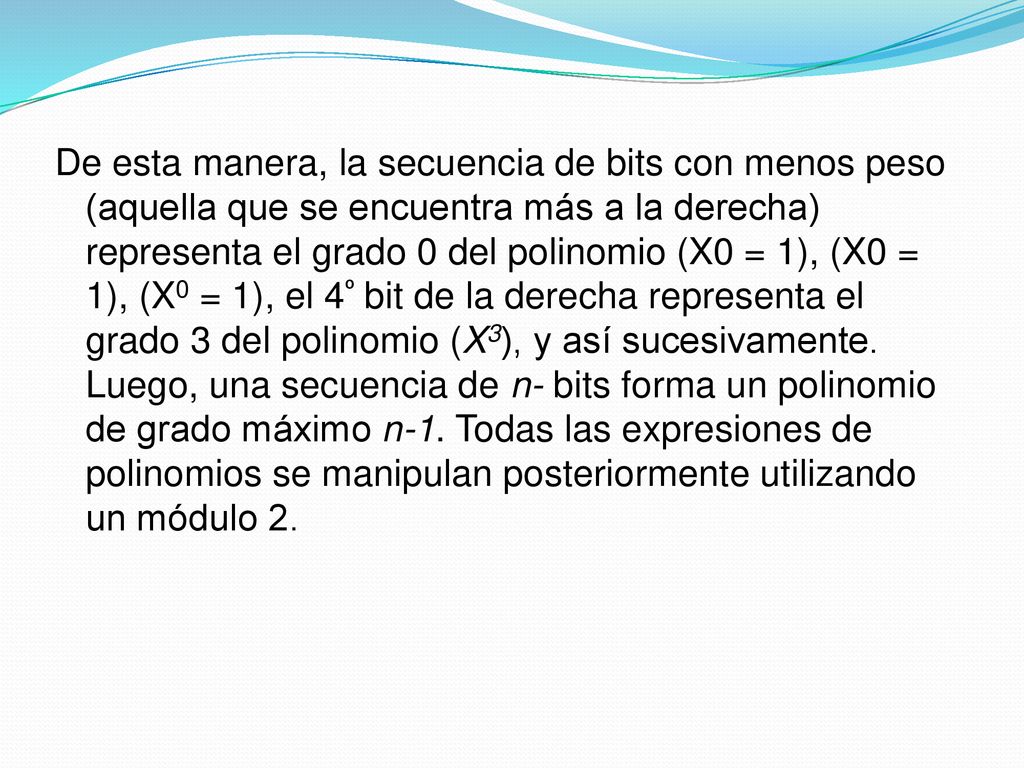

13 De esta manera, la secuencia de bits con menos peso (aquella que se encuentra más a la derecha) representa el grado 0 del polinomio (X0 = 1), (X0 = 1), (X0 = 1), el 4º bit de la derecha representa el grado 3 del polinomio (X3), y así sucesivamente. Luego, una secuencia de n- bits forma un polinomio de grado máximo n-1. Todas las expresiones de polinomios se manipulan posteriormente utilizando un módulo 2.

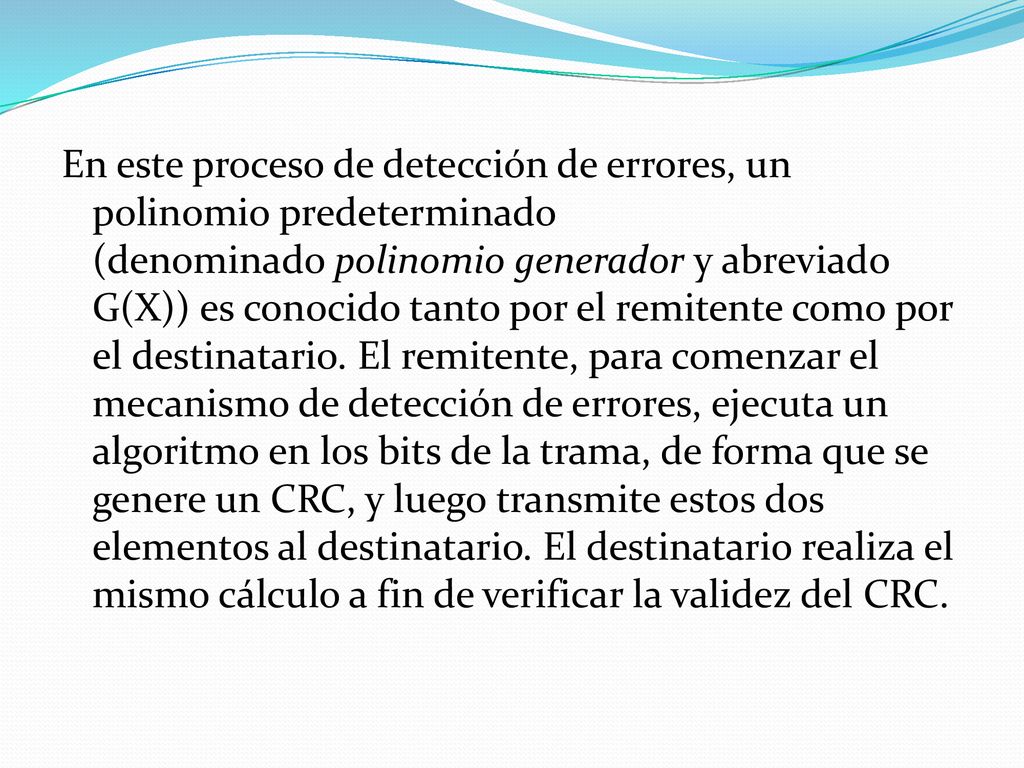

14 En este proceso de detección de errores, un polinomio predeterminado (denominado polinomio generador y abreviado G(X)) es conocido tanto por el remitente como por el destinatario. El remitente, para comenzar el mecanismo de detección de errores, ejecuta un algoritmo en los bits de la trama, de forma que se genere un CRC, y luego transmite estos dos elementos al destinatario. El destinatario realiza el mismo cálculo a fin de verificar la validez del CRC.

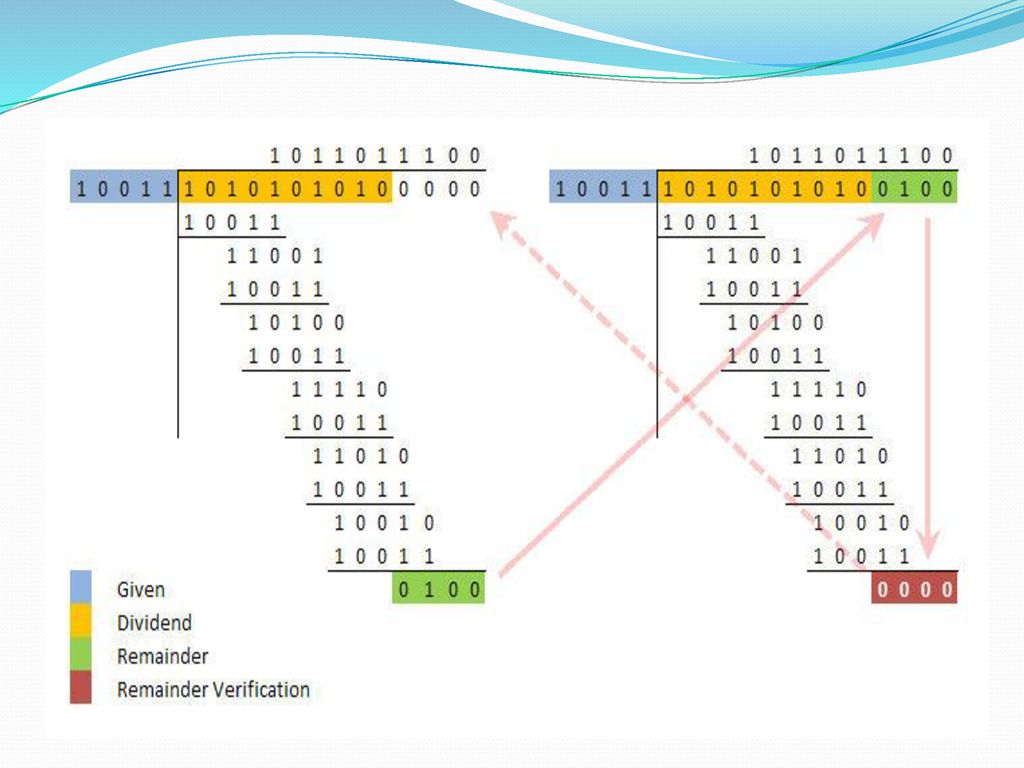

15
