Impacto en el Cálculo de la Razón de Flujo en Medidores Tipo Placa de Orificio Concéntricas, Originado por el Cambio en la Ecuación del Factor de Expansión.

Presentación del tema: "Impacto en el Cálculo de la Razón de Flujo en Medidores Tipo Placa de Orificio Concéntricas, Originado por el Cambio en la Ecuación del Factor de Expansión."— Transcripción de la presentación:

1 Impacto en el Cálculo de la Razón de Flujo en Medidores Tipo Placa de Orificio Concéntricas, Originado por el Cambio en la Ecuación del Factor de Expansión (Y1) Buckingham (1932) a Reader-Harris (1998). M en I José de Jesús Casillas Maldonado CIATEQ, A.C. Lo que no se mide no se puede controlar, lo que no se controla no se puede mejorar

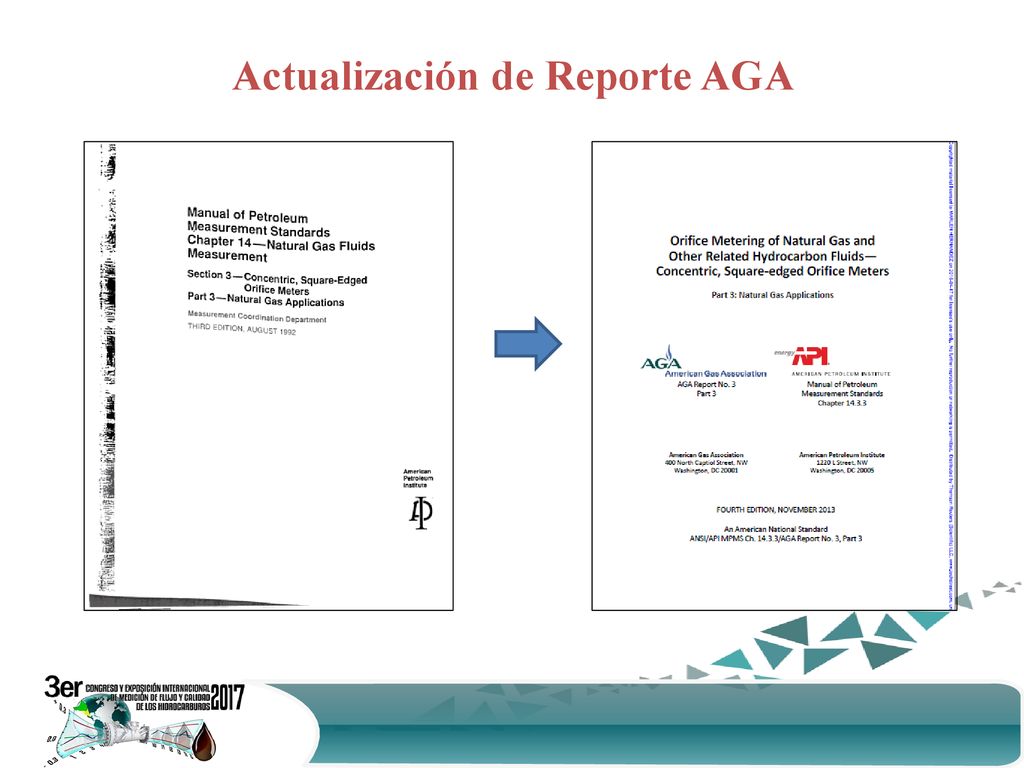

2 Actualización de Reporte AGA

3 Ecuaciones Factor de Expansión
Ecuación de Buckingham (1932) (1) Ecuación de Reader-Harris (1998) (2)

4 Ecuaciones Factor de Expansión

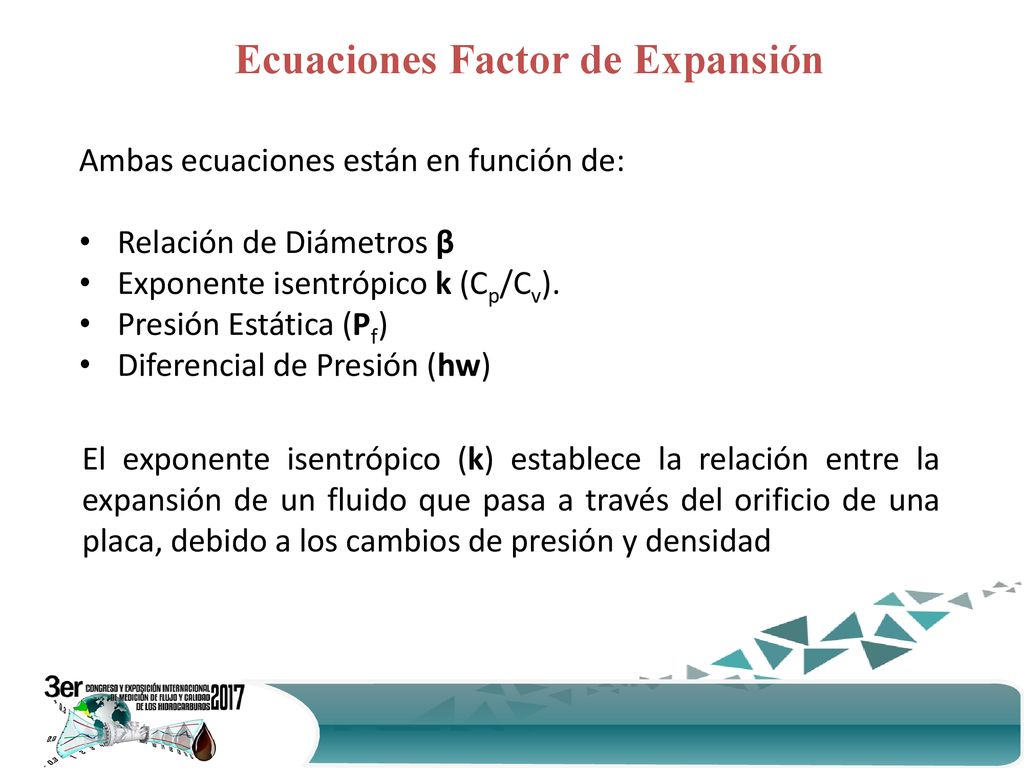

Ambas ecuaciones están en función de: Relación de Diámetros β Exponente isentrópico k (Cp/Cv). Presión Estática (Pf) Diferencial de Presión (hw) El exponente isentrópico (k) establece la relación entre la expansión de un fluido que pasa a través del orificio de una placa, debido a los cambios de presión y densidad

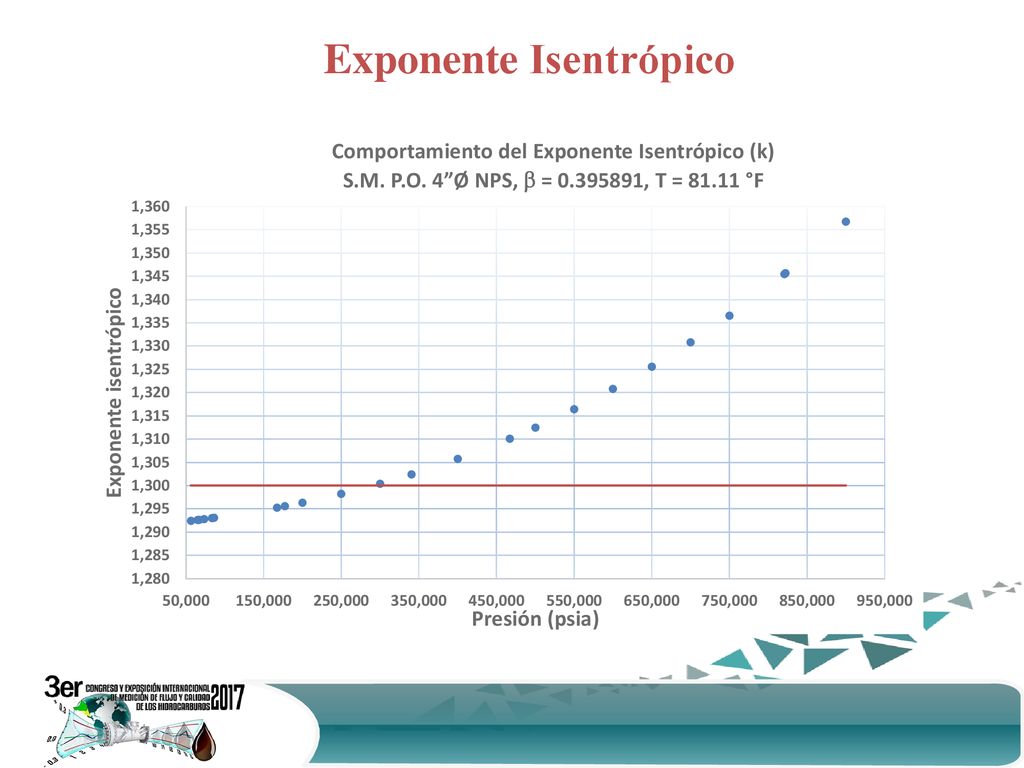

5 Exponente Isentrópico

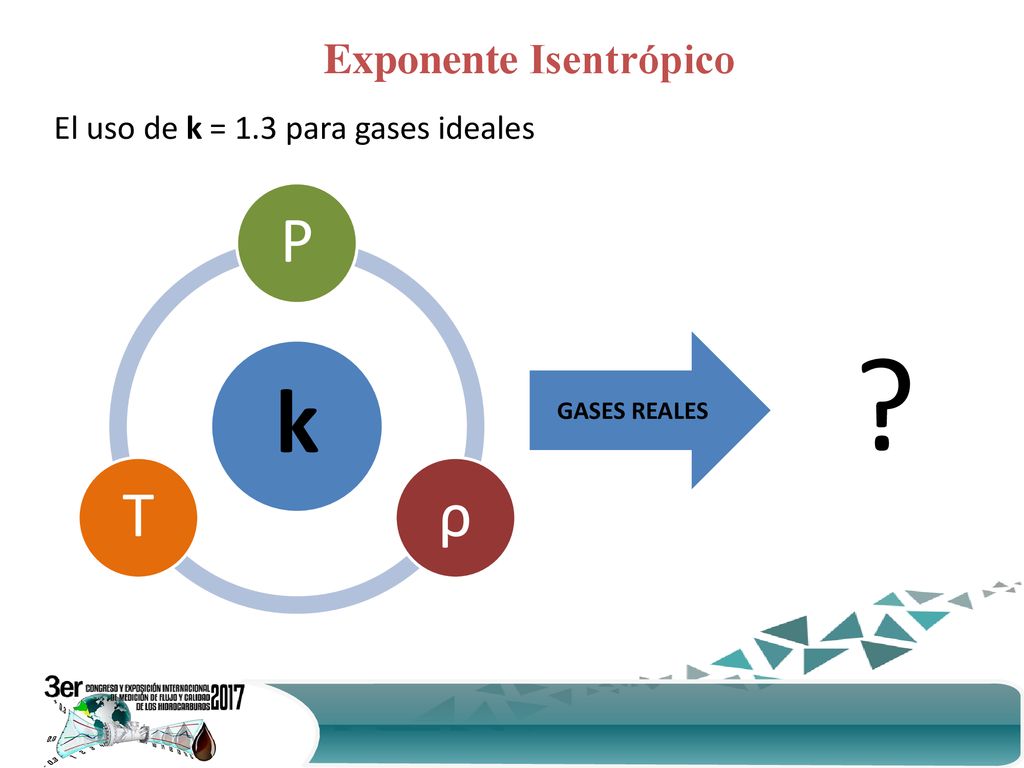

El uso de k = 1.3 para gases ideales k P ρ T ? GASES REALES

6 Exponente Isentrópico

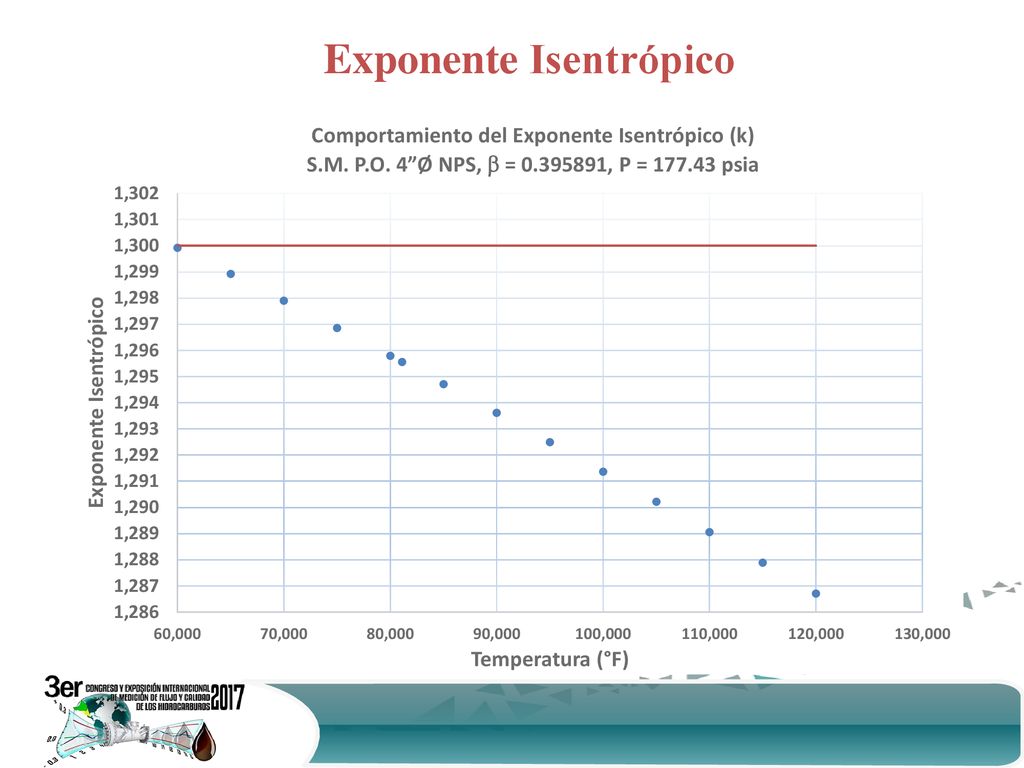

7 Exponente Isentrópico

8 Algoritmo de Cálculo

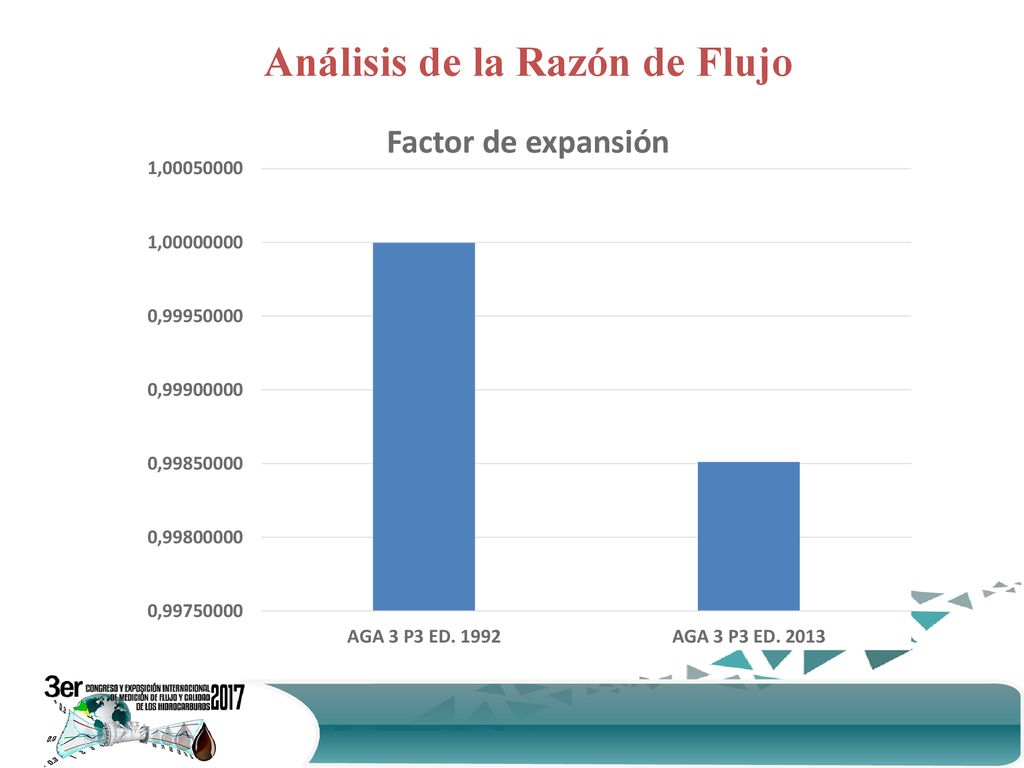

9 Análisis de la Razón de Flujo

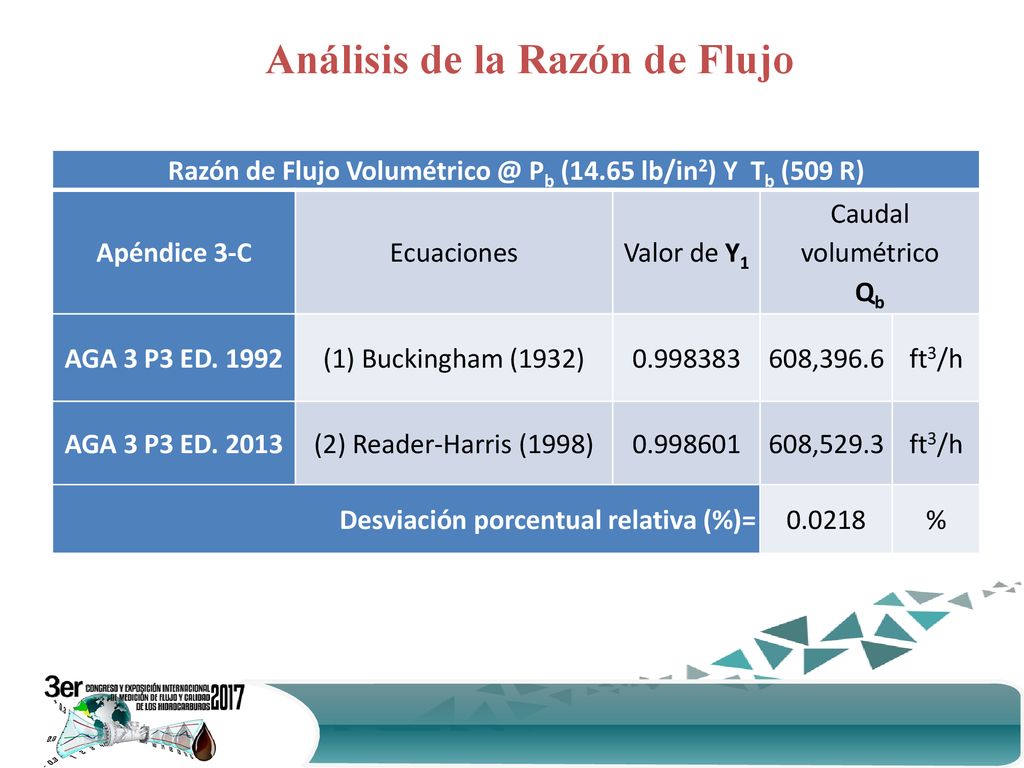

Razón de Flujo Pb (14.65 lb/in2) Y Tb (509 R) Apéndice 3-C Ecuaciones Valor de Y1 Caudal volumétrico Qb AGA 3 P3 ED. 1992 (1) Buckingham (1932) 608,396.6 ft3/h AGA 3 P3 ED. 2013 (2) Reader-Harris (1998) 608,529.3 Desviación porcentual relativa (%)= 0.0218 %

10 Análisis de la Razón de Flujo Desviación absoluta porcentual relativa

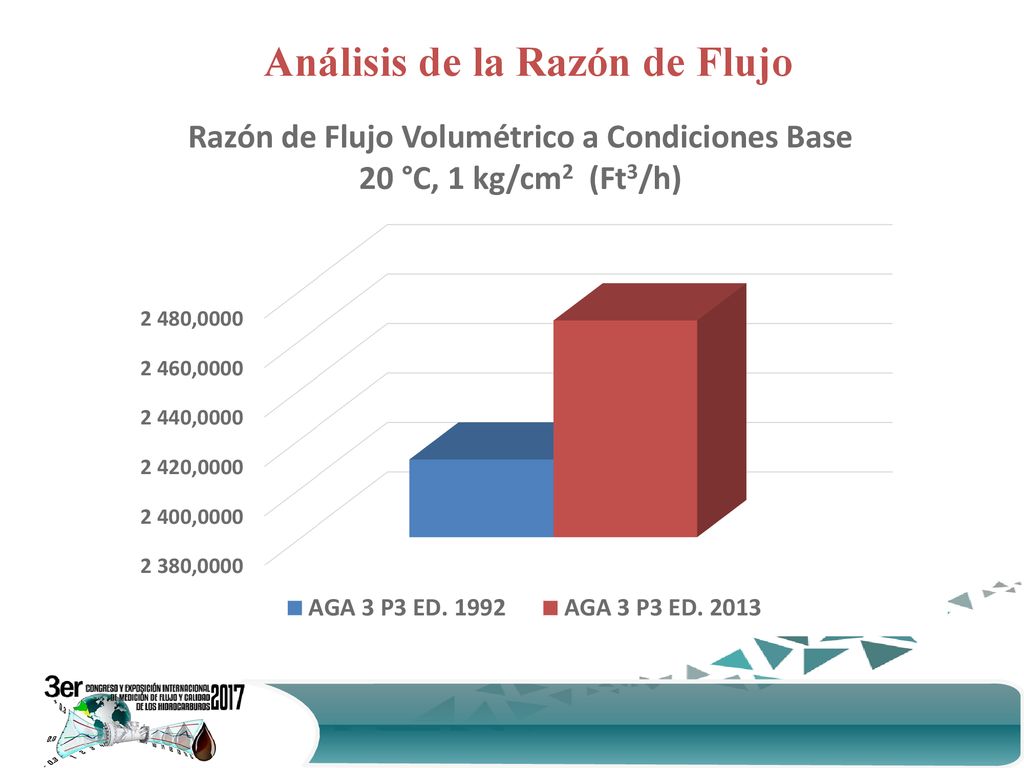

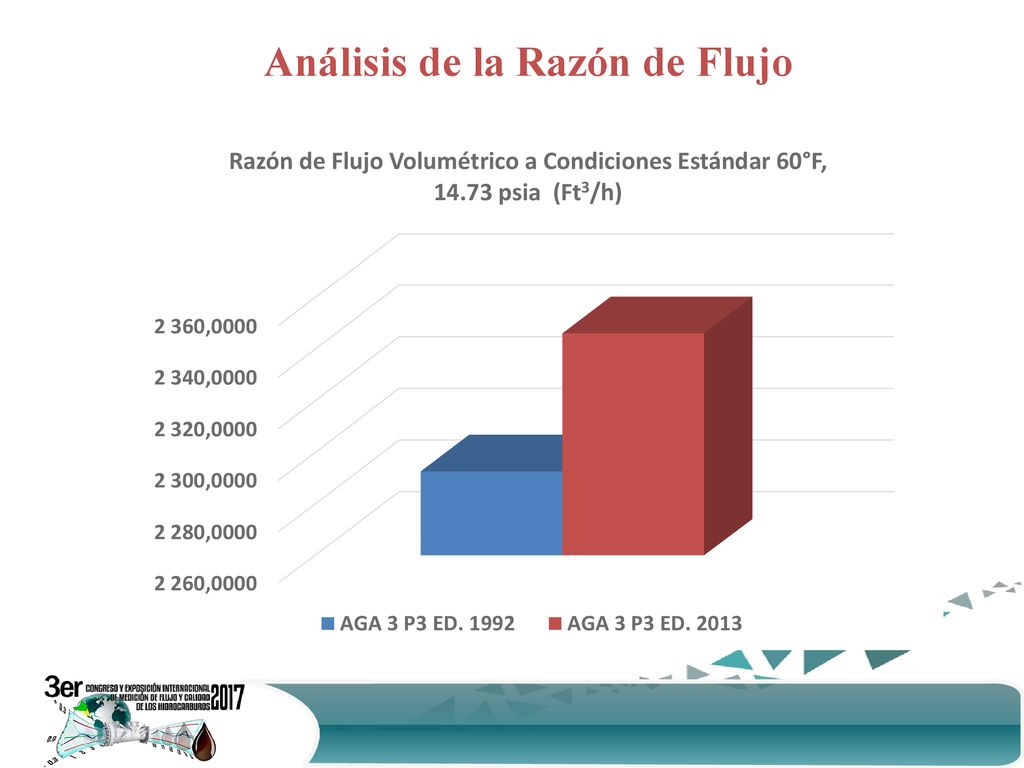

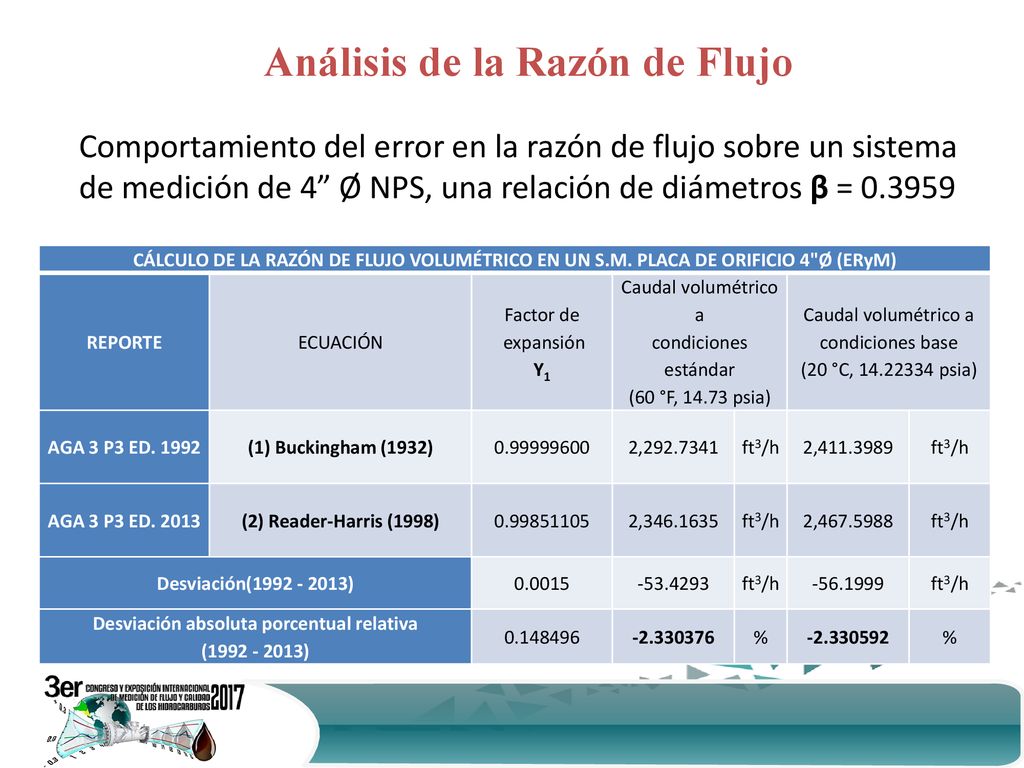

Comportamiento del error en la razón de flujo sobre un sistema de medición de 4” Ø NPS, una relación de diámetros β = CÁLCULO DE LA RAZÓN DE FLUJO VOLUMÉTRICO EN UN S.M. PLACA DE ORIFICIO 4"Ø (ERyM) REPORTE ECUACIÓN Factor de expansión Y1 Caudal volumétrico a condiciones estándar (60 °F, psia) Caudal volumétrico a condiciones base (20 °C, psia) AGA 3 P3 ED. 1992 (1) Buckingham (1932) 2, ft3/h 2, AGA 3 P3 ED. 2013 (2) Reader-Harris (1998) 2, 2, Desviación( ) 0.0015 Desviación absoluta porcentual relativa ( ) %

11 Análisis de la Razón de Flujo

12 Análisis de la Razón de Flujo

13 Análisis de la Razón de Flujo

14 Análisis de la Razón de Flujo

15 Análisis de la Razón de Flujo

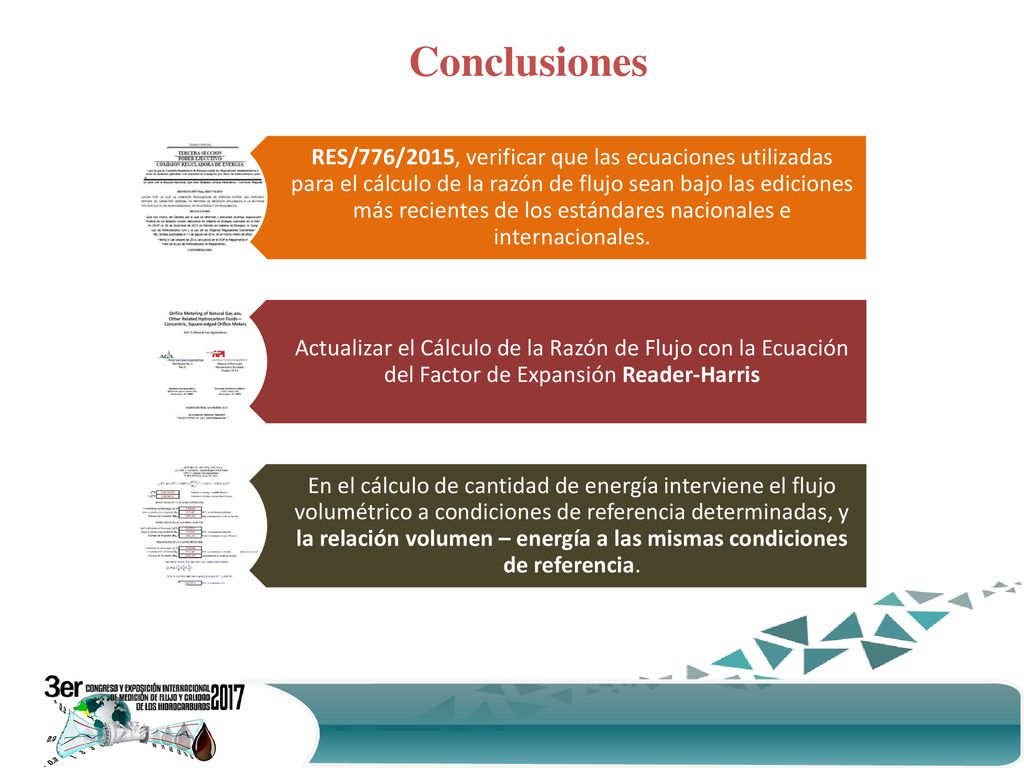

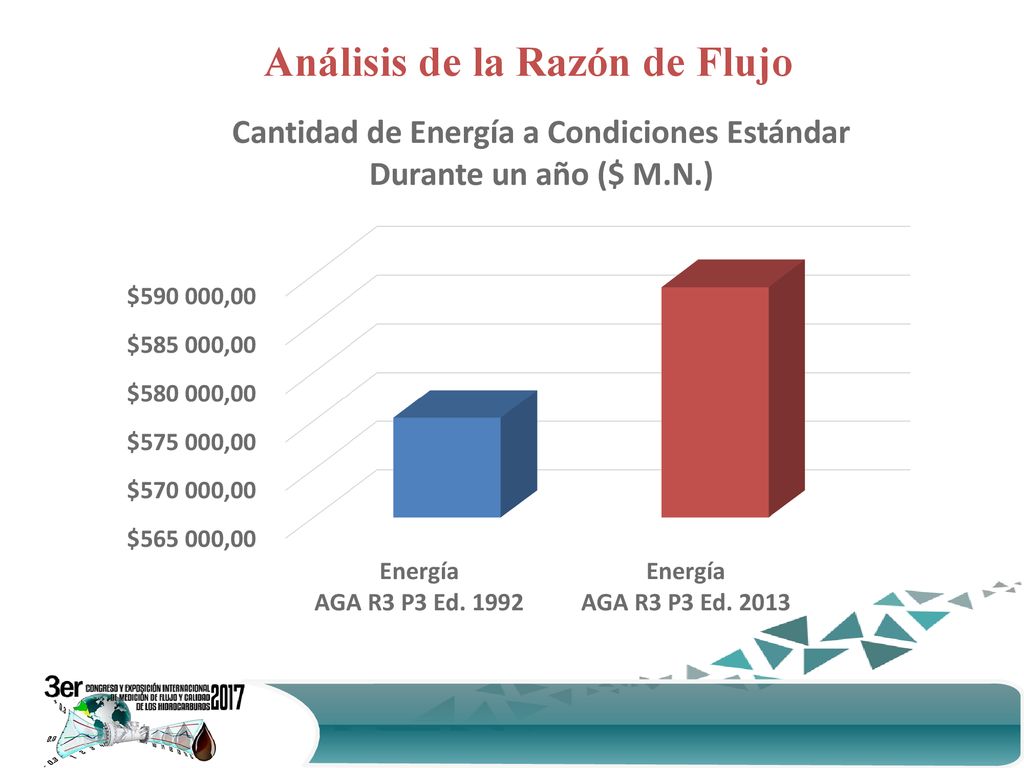

16 Conclusiones RES/776/2015, verificar que las ecuaciones utilizadas para el cálculo de la razón de flujo sean bajo las ediciones más recientes de los estándares nacionales e internacionales. Actualizar el Cálculo de la Razón de Flujo con la Ecuación del Factor de Expansión Reader-Harris En el cálculo de cantidad de energía interviene el flujo volumétrico a condiciones de referencia determinadas, y la relación volumen – energía a las mismas condiciones de referencia.
