MECANISMOS BY GUILLERMO
2
MOVIMIENTOS Tipos de movimiento: Circular Lineal
3

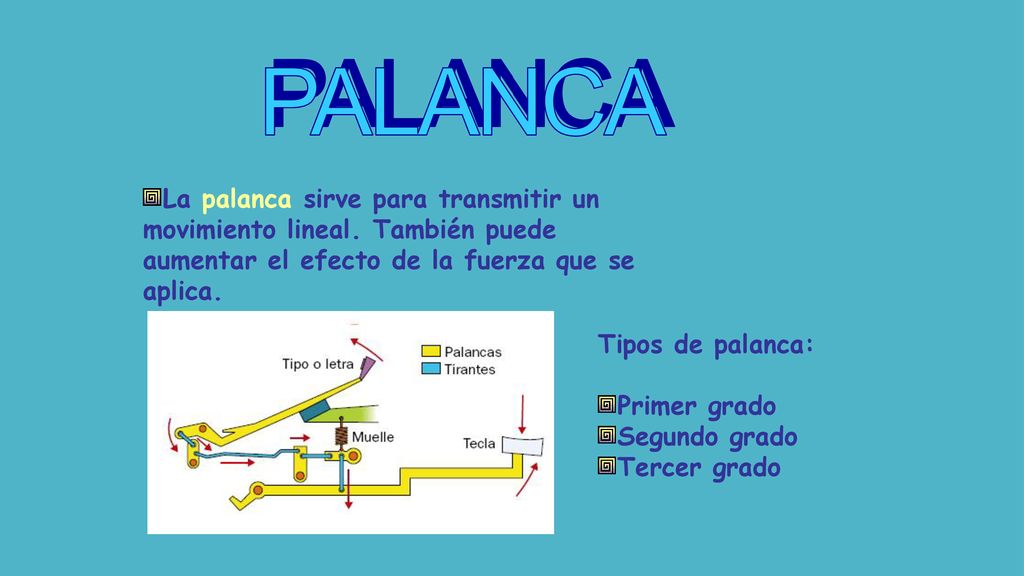

PALANCA La palanca sirve para transmitir un movimiento lineal. También puede aumentar el efecto de la fuerza que se aplica. Tipos de palanca: Primer grado Segundo grado Tercer grado
4
Palanca de primer grado
resistencia Ley de la Palanca: P x dP = R x dR Ventaja mecánica: se produce cuando dP > dR
5
Palanca de segundo género
Siempre se obtiene ventaja mecánica, pues dP > dR Palanca de tercer género Nunca se obtiene ventaja mecánica, pues dP < dR
6

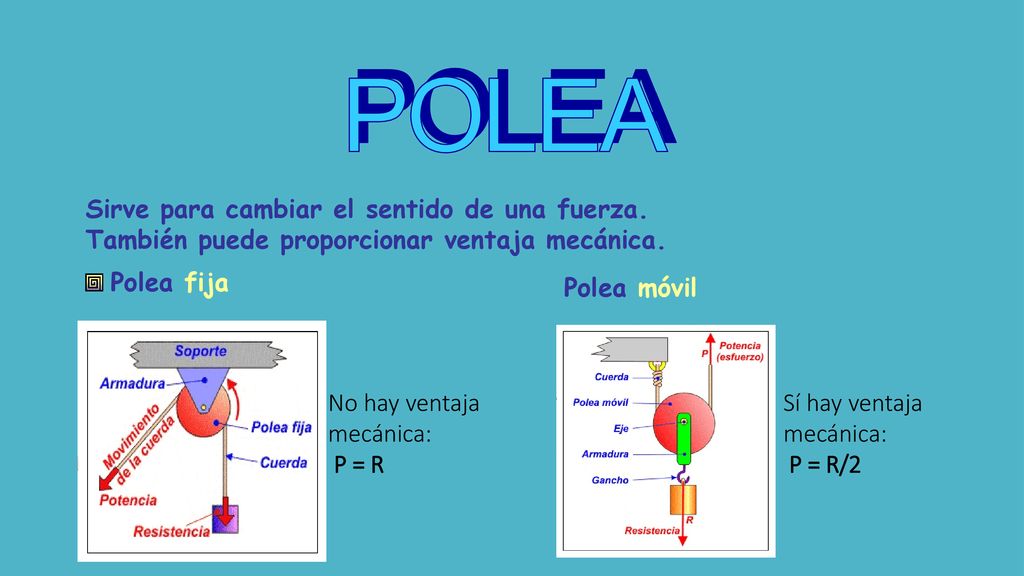

POLEA Sirve para cambiar el sentido de una fuerza. También puede proporcionar ventaja mecánica. Polea fija Polea móvil No hay ventaja mecánica: P = R Sí hay ventaja mecánica: P = R/2
7
Polipasto: combinación de poleas fijas y móviles
Ventaja mecánica: 3 P = R/3 Ventaja mecánica: 2 P = R/2
8
SISTEMAS DE TRANSMISIÓN CIRCULAR
Tipos de mecanismos: Ruedas de fricción Transmiten el movimiento de giro con cambio de sentido. multiplicador transmisor reductor
9
Similar a la ley de la palanca: n1 x d1 = n2 x d2

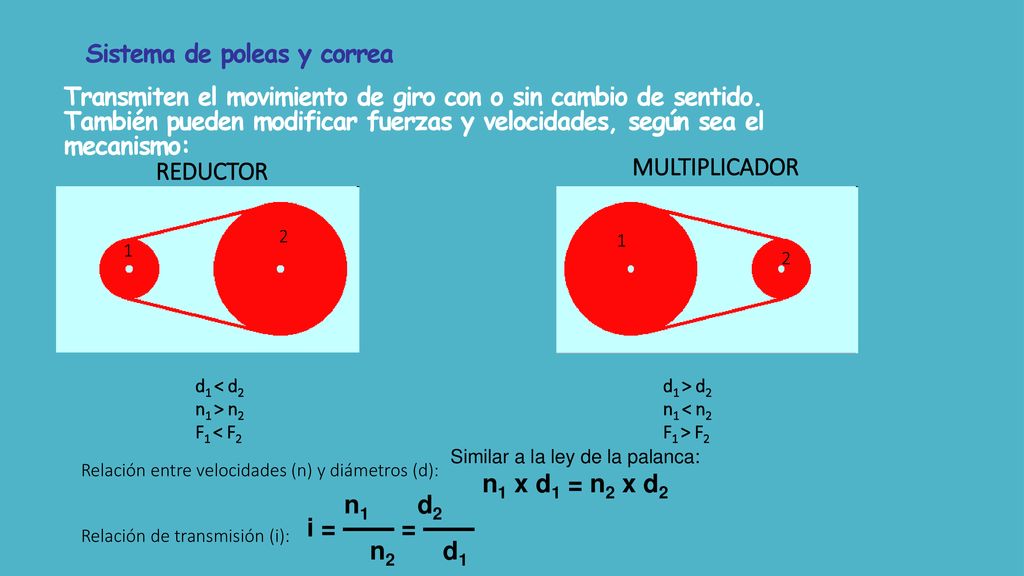

Sistema de poleas y correa Transmiten el movimiento de giro con o sin cambio de sentido. También pueden modificar fuerzas y velocidades, según sea el mecanismo: REDUCTOR MULTIPLICADOR 2 1 1 2 d1 < d2 n1 > n2 F1 < F2 d1 > d2 n1 < n2 F1 > F2 Similar a la ley de la palanca: n1 x d1 = n2 x d2 Relación entre velocidades (n) y diámetros (d): n d2 i = —— = —— n d1 Relación de transmisión (i):
10

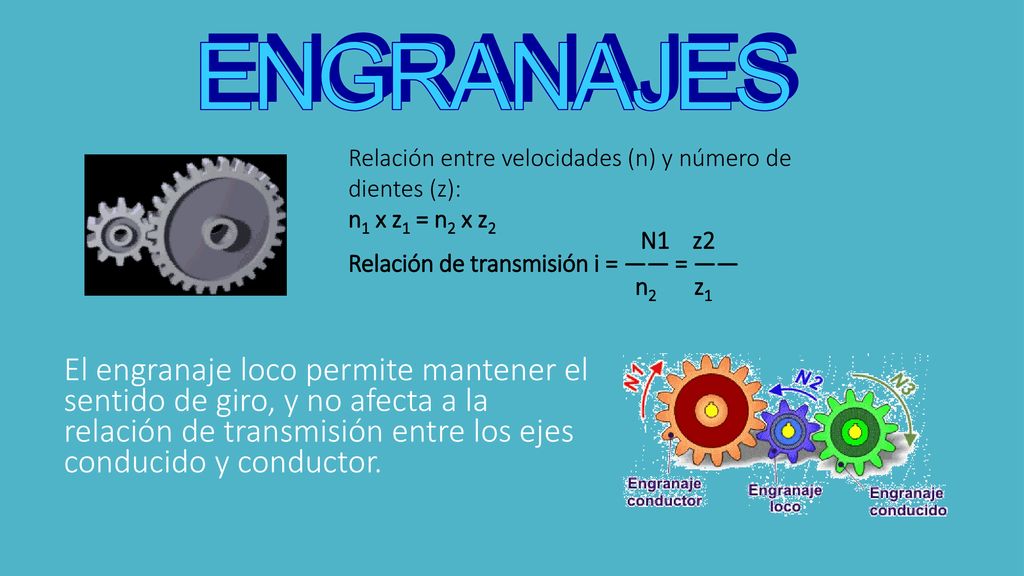

ENGRANAJES Relación entre velocidades (n) y número de dientes (z): n1 x z1 = n2 x z2 N1 z2 Relación de transmisión i = —— = —— n z1 El engranaje loco permite mantener el sentido de giro, y no afecta a la relación de transmisión entre los ejes conducido y conductor.
11
Tren de engranajes multiplicador reductor
