Voladuras tipo Cráter (carga concentrada)

Presentación del tema: "Voladuras tipo Cráter (carga concentrada)"— Transcripción de la presentación:

1 Voladuras tipo Cráter (carga concentrada)
Auxiliar 6 MI47A Perforación y Tronadura Javier Santibáñez Boric Voladuras tipo Cráter (carga concentrada) Caso de Estudio “El Tesoro”

2 CONSIDERACIONES PRELIMINARES
Modelos de ruptura de la roca por efecto de la detonación de una carga explosiva asumen algunos supuestos a la roca: continuo, homogéneo, isótropo, elástico Metodologías empíricas

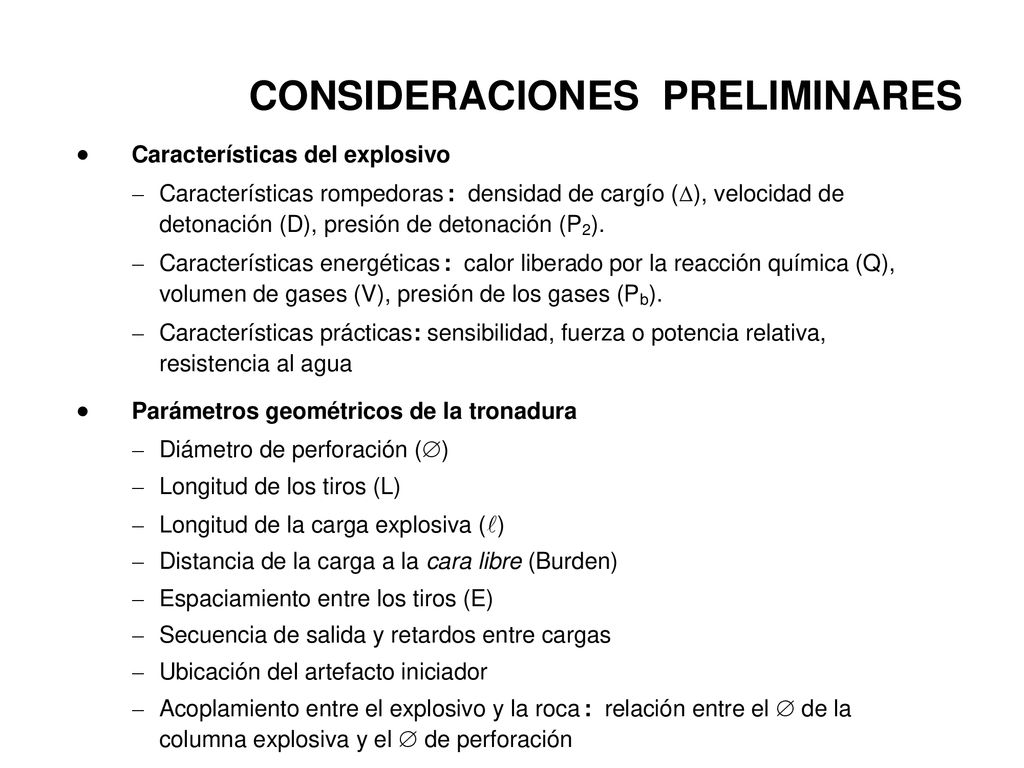

3 CONSIDERACIONES PRELIMINARES

4 CONSIDERACIONES PRELIMINARES

5 CONFIGURACIONES BÁSICAS
CARA LIBRE INFINITA 2 CARAS LIBRES

6 DISEÑO VOLADURAS TIPO CRÁTER

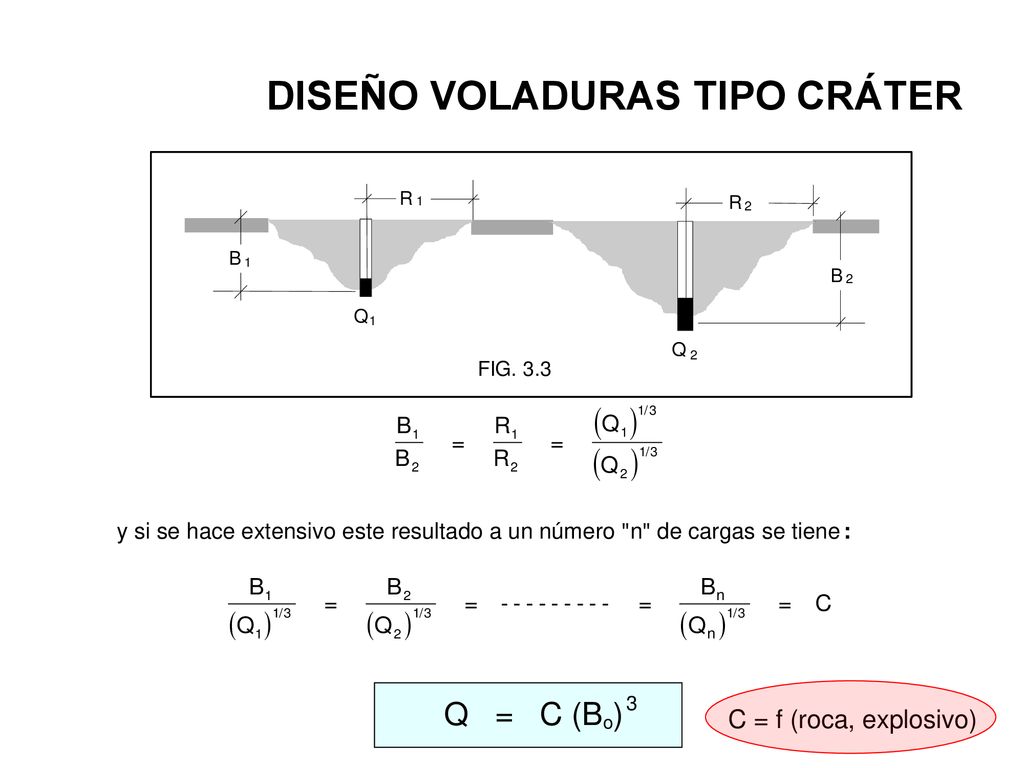

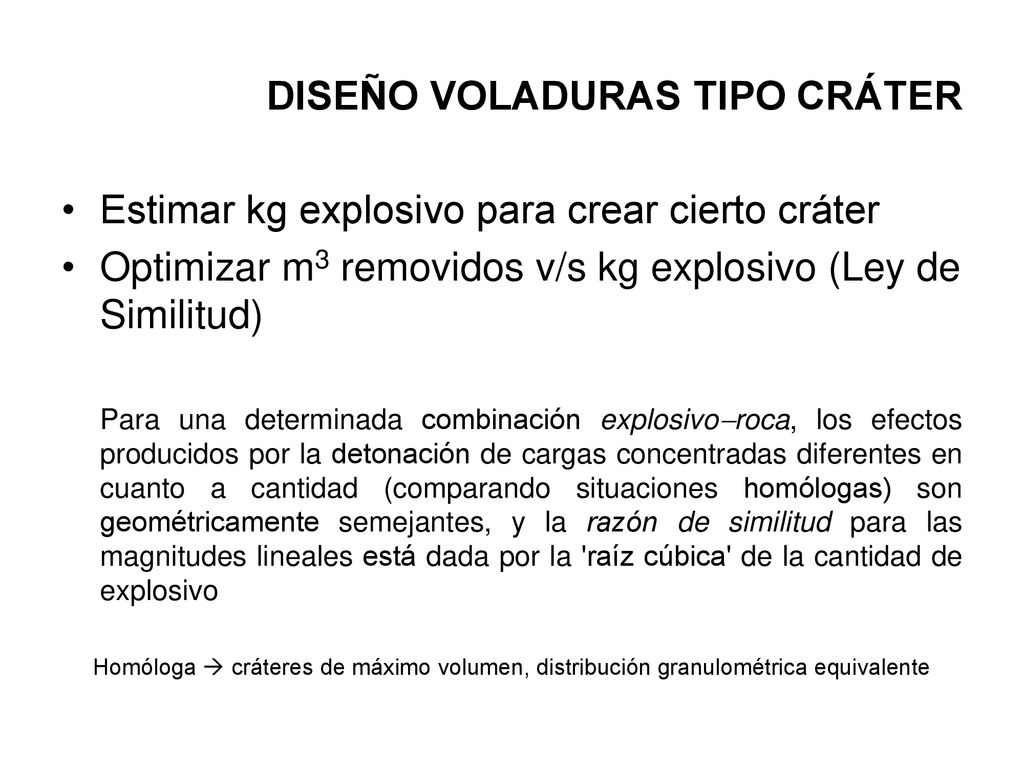

Estimar kg explosivo para crear cierto cráter Optimizar m3 removidos v/s kg explosivo (Ley de Similitud) Para una determinada combinación explosivoroca, los efectos producidos por la detonación de cargas concentradas diferentes en cuanto a cantidad (comparando situaciones homólogas) son geométricamente semejantes, y la razón de similitud para las magnitudes lineales está dada por la 'raíz cúbica' de la cantidad de explosivo Homóloga  cráteres de máximo volumen, distribución granulométrica equivalente

7 DISEÑO VOLADURAS TIPO CRÁTER
C = f (roca, explosivo)

8  Fracturamiento por placas

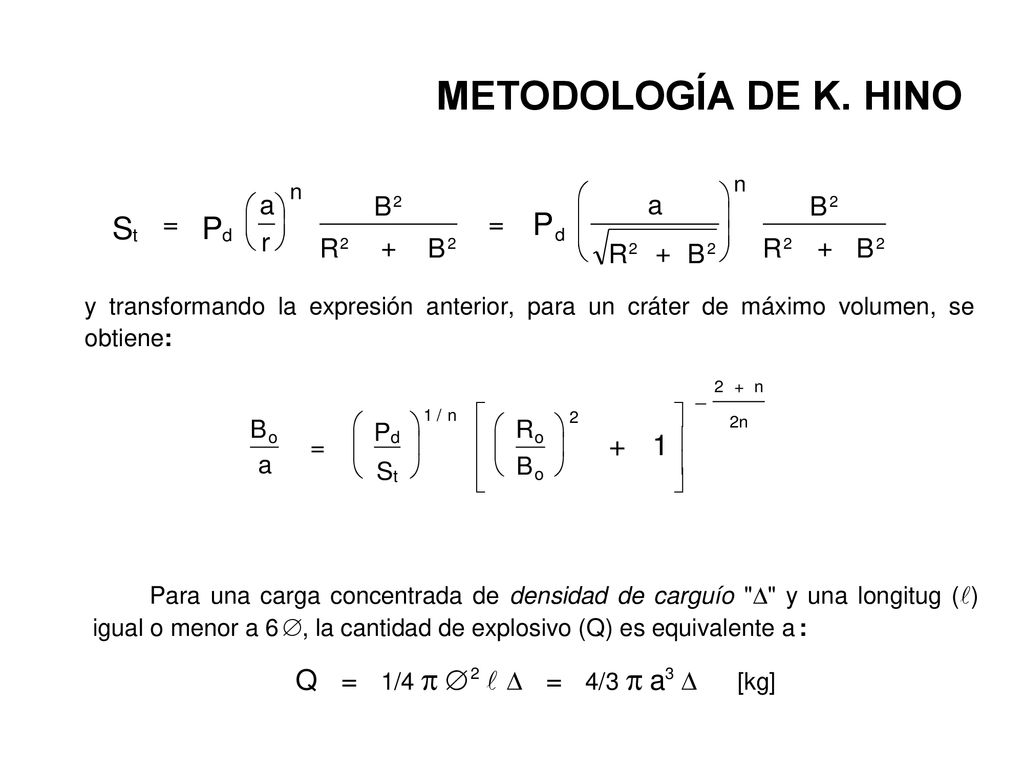

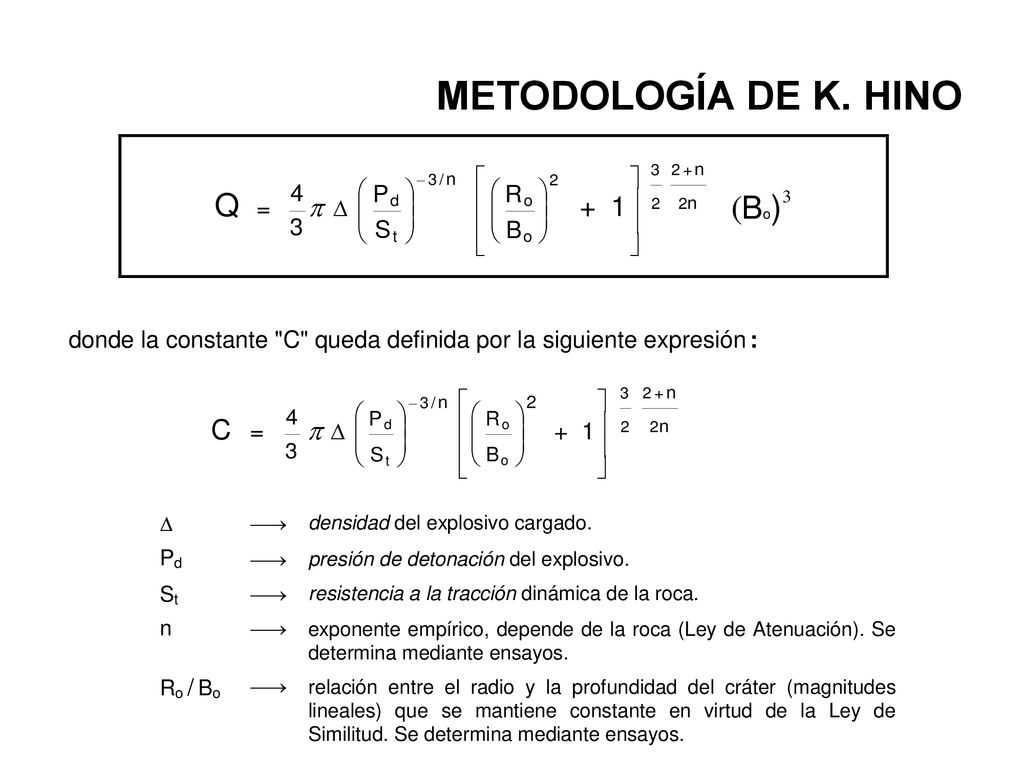

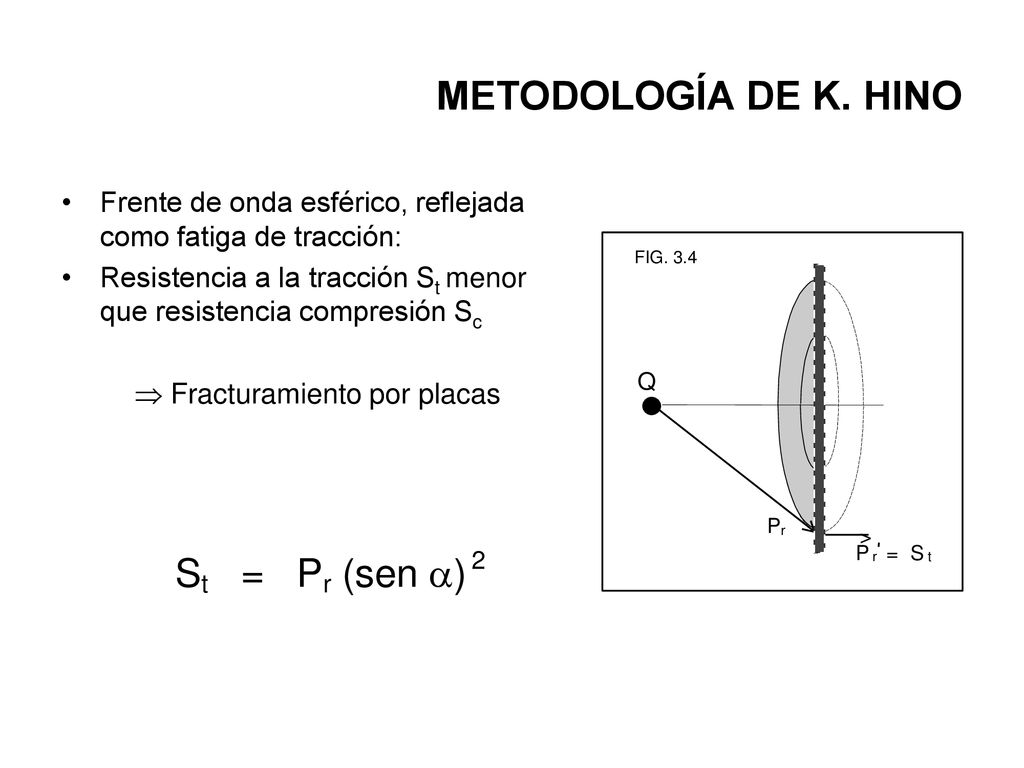

METODOLOGÍA DE K. HINO Frente de onda esférico, reflejada como fatiga de tracción: Resistencia a la tracción St menor que resistencia compresión Sc  Fracturamiento por placas

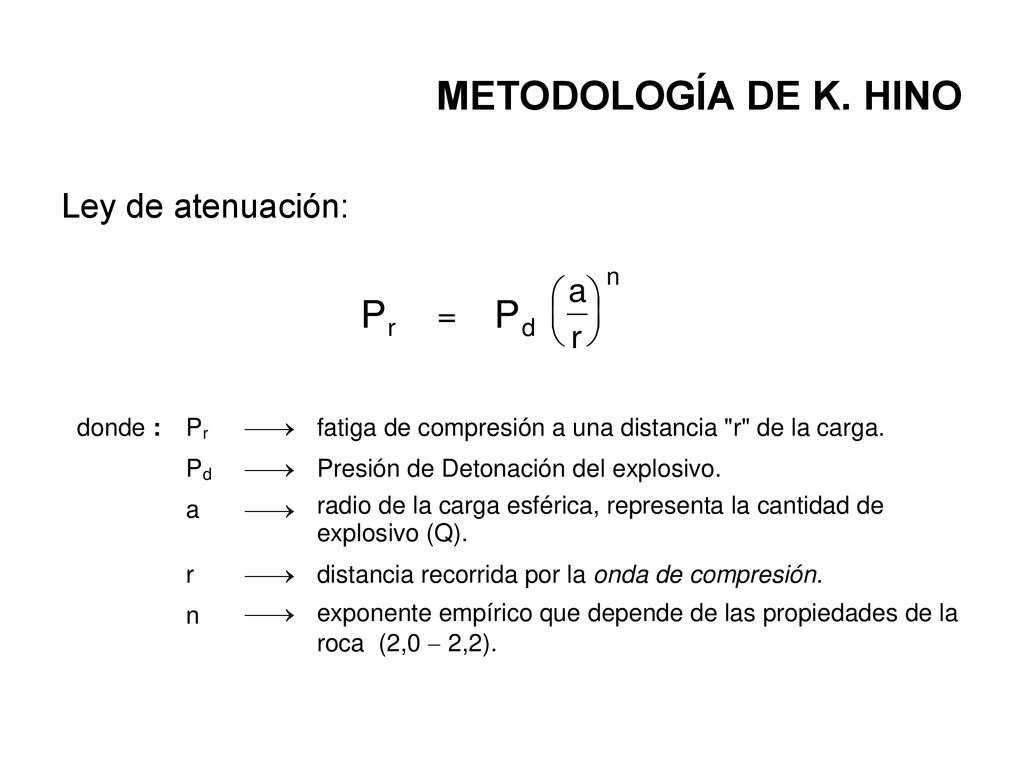

9 METODOLOGÍA DE K. HINO Ley de atenuación:

10 METODOLOGÍA DE K. HINO

11 METODOLOGÍA DE K. HINO

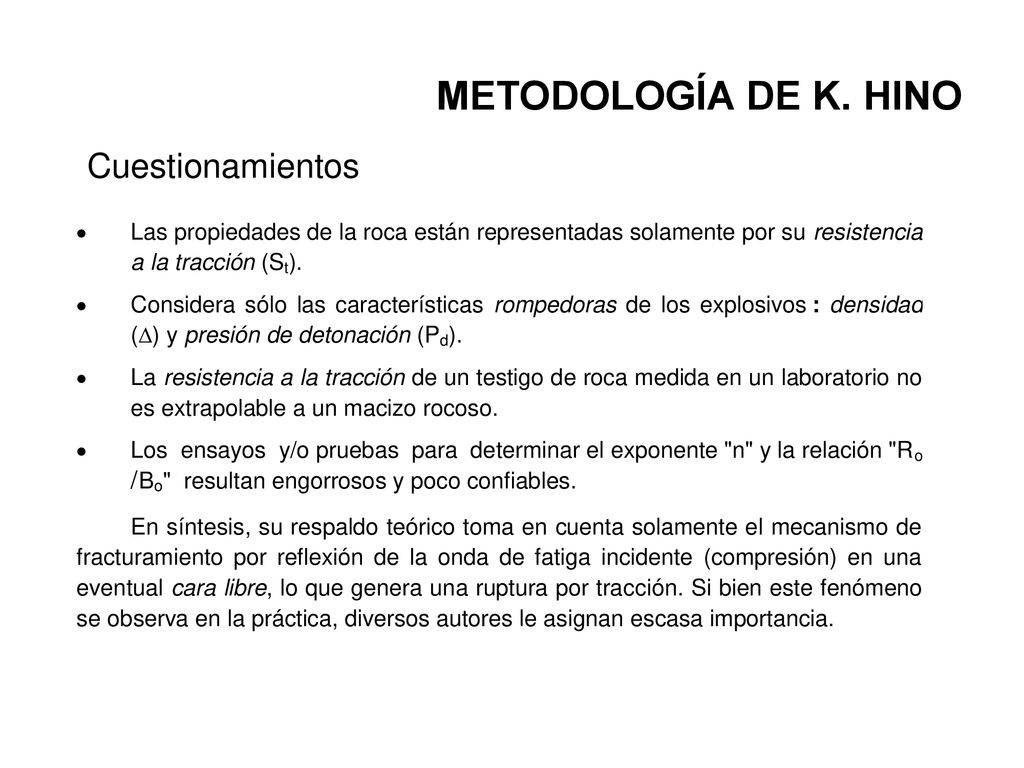

12 METODOLOGÍA DE K. HINO Cuestionamientos

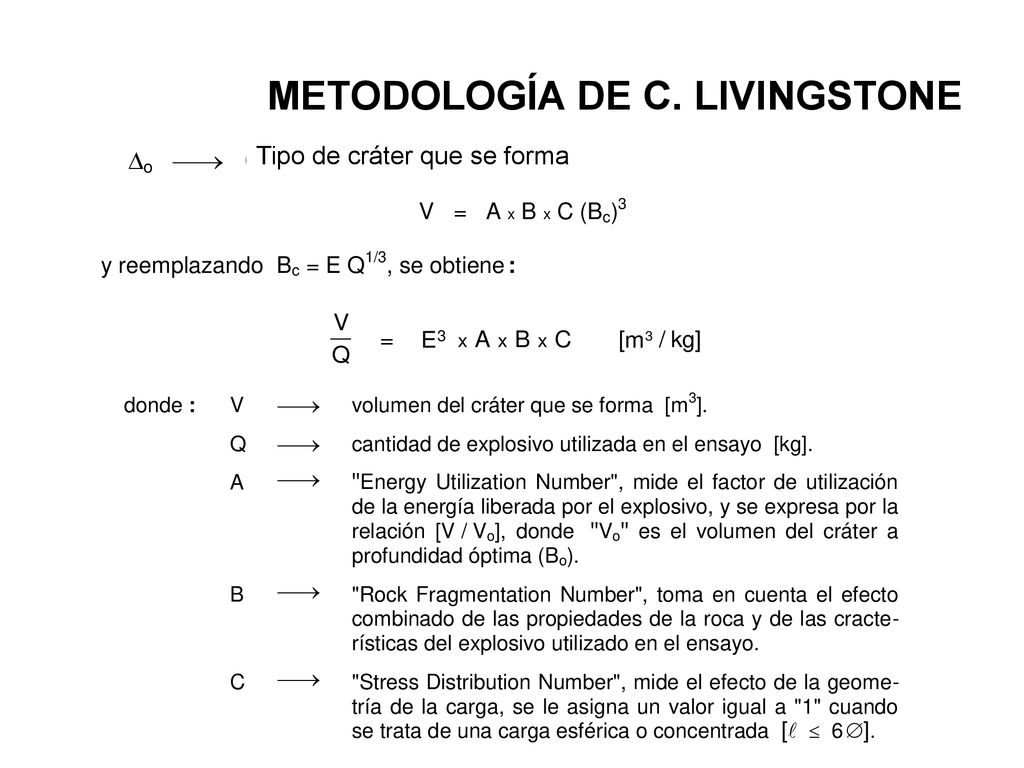

13 METODOLOGÍA DE C. LIVINGSTONE

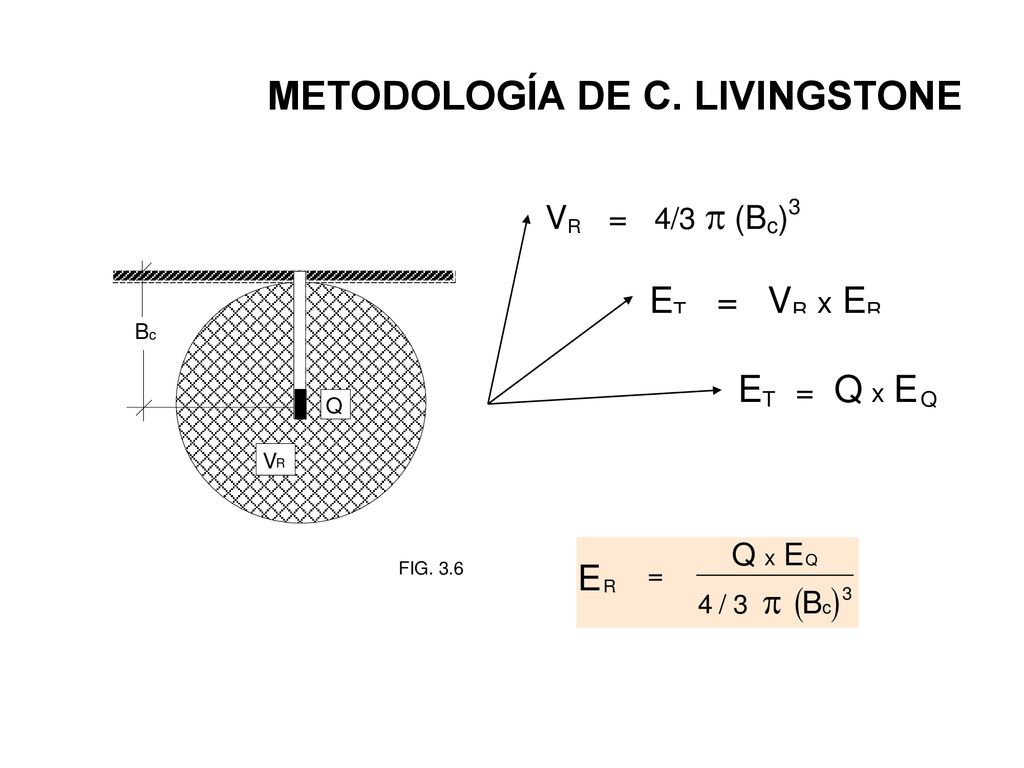

14 METODOLOGÍA DE C. LIVINGSTONE

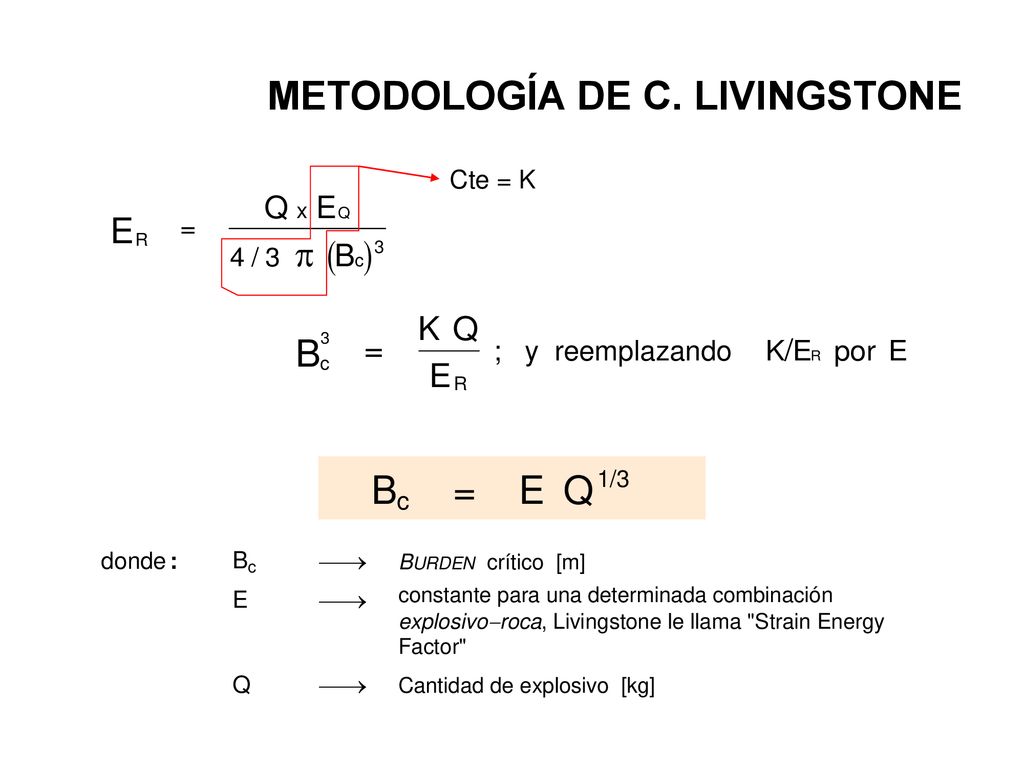

Cte = K

15 METODOLOGÍA DE C. LIVINGSTONE

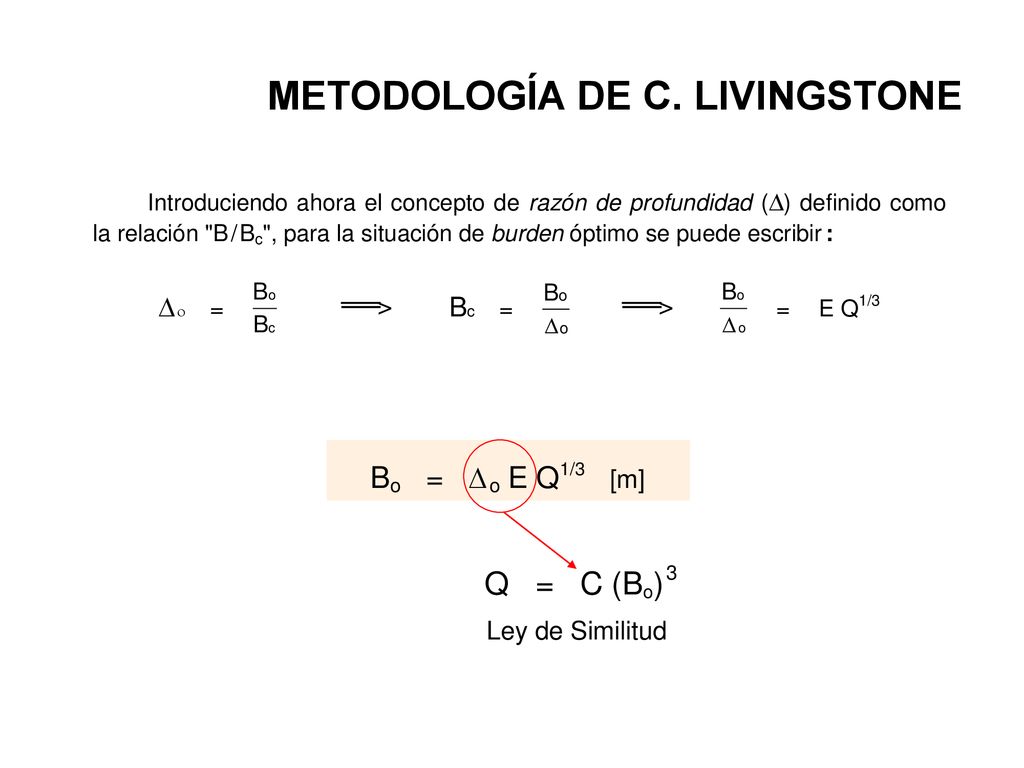

Ley de Similitud

16 METODOLOGÍA DE C. LIVINGSTONE

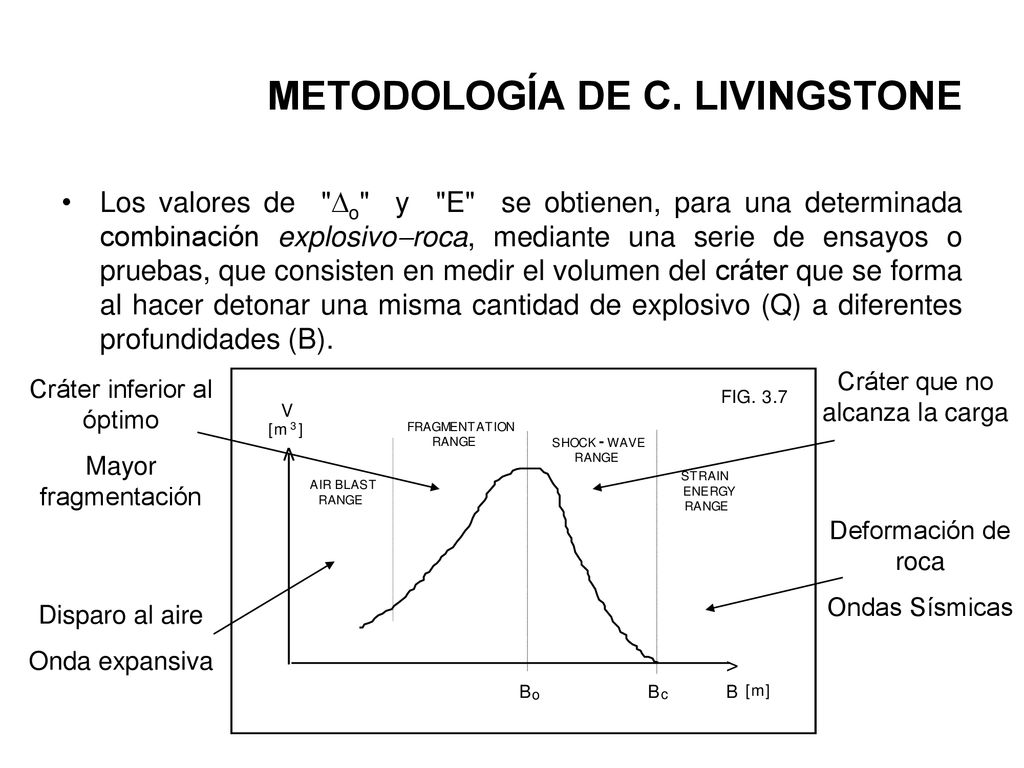

Los valores de "o" y "E" se obtienen, para una determinada combinación explosivoroca, mediante una serie de ensayos o pruebas, que consisten en medir el volumen del cráter que se forma al hacer detonar una misma cantidad de explosivo (Q) a diferentes profundidades (B). Cráter que no alcanza la carga Cráter inferior al óptimo Mayor fragmentación Deformación de roca Ondas Sísmicas Disparo al aire Onda expansiva

17 METODOLOGÍA DE C. LIVINGSTONE

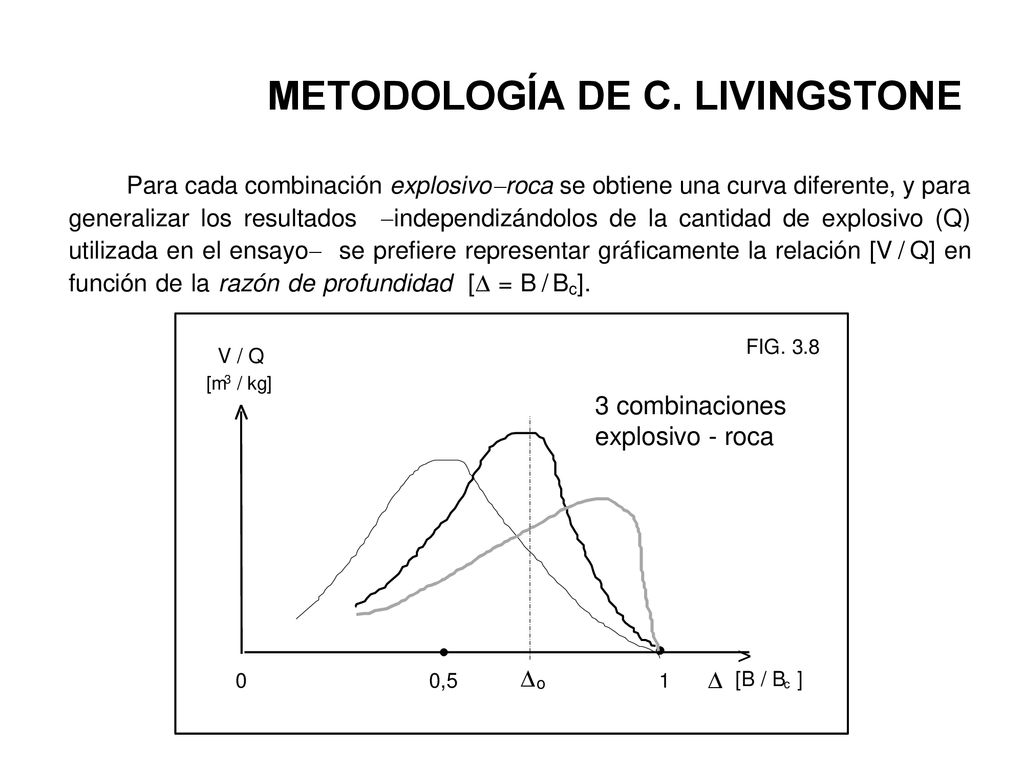

3 combinaciones explosivo - roca

18 METODOLOGÍA DE C. LIVINGSTONE
Comportamiento duro – rígido Bajo módulo Poisson Comportamiento dúctil – plástico Alto módulo Poisson Rocas blandas – dúctiles  Acción expansiva de los gases Características energéticas del explosivo Rocas duras – rígidas  Impacto de la onda de choque Características rompedoras del explosivo

19 METODOLOGÍA DE C. LIVINGSTONE
Tipo de cráter que se forma
