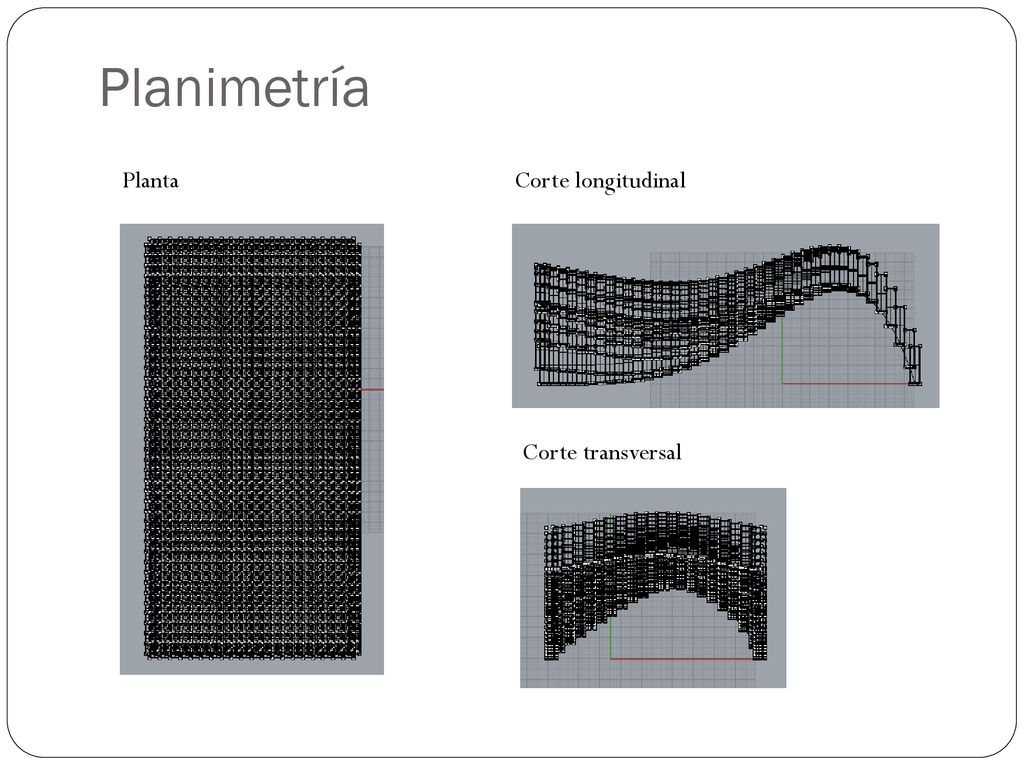

Planimetría Planta Corte longitudinal Corte transversal
2
Secuencia de acciones en el tiempo

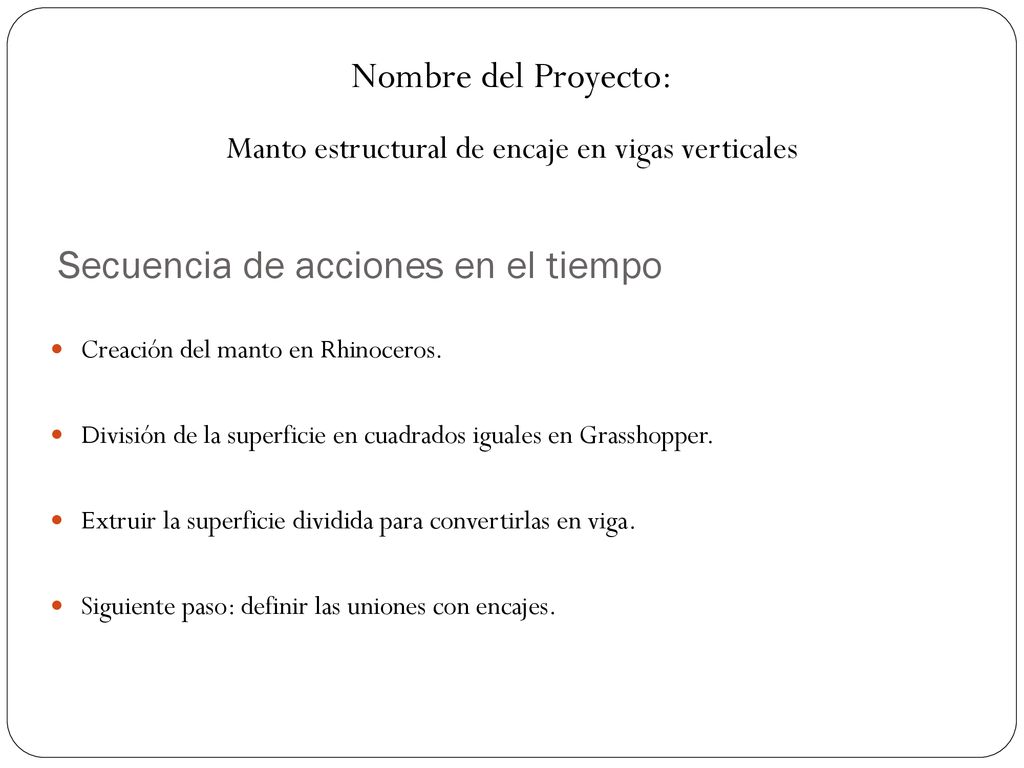

Nombre del Proyecto: Manto estructural de encaje en vigas verticales Secuencia de acciones en el tiempo Creación del manto en Rhinoceros. División de la superficie en cuadrados iguales en Grasshopper. Extruir la superficie dividida para convertirlas en viga. Siguiente paso: definir las uniones con encajes.
3
Componentes y sus relaciones

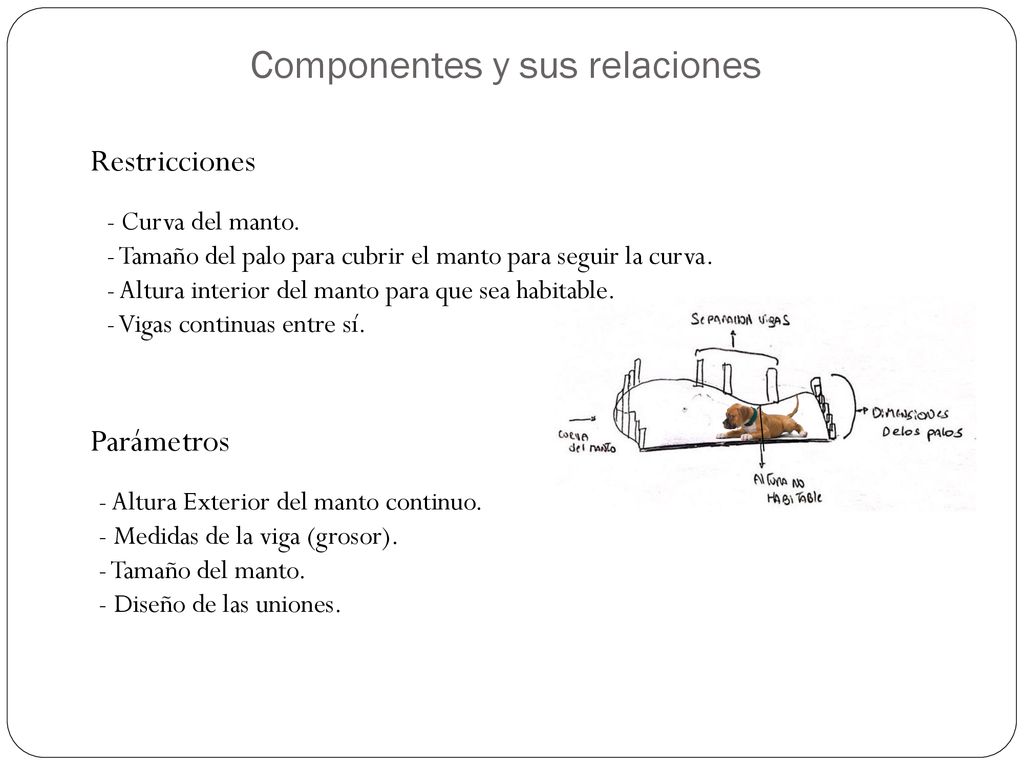

Restricciones Curva del manto. - Tamaño del palo para cubrir el manto para seguir la curva. - Altura interior del manto para que sea habitable. - Vigas continuas entre sí. Parámetros - Altura Exterior del manto continuo. - Medidas de la viga (grosor). - Tamaño del manto. - Diseño de las uniones.
4
Secuencia en imagen Se crea una superficie que se modela desde Rhinoceros En Grasshopper se seleciona la superficie para marcar su contorno y subdividirlo en varios puntos Una vez dividido se traza valor a los puntos para generar una superficie, la cual previamente se extruye generando la estructura
