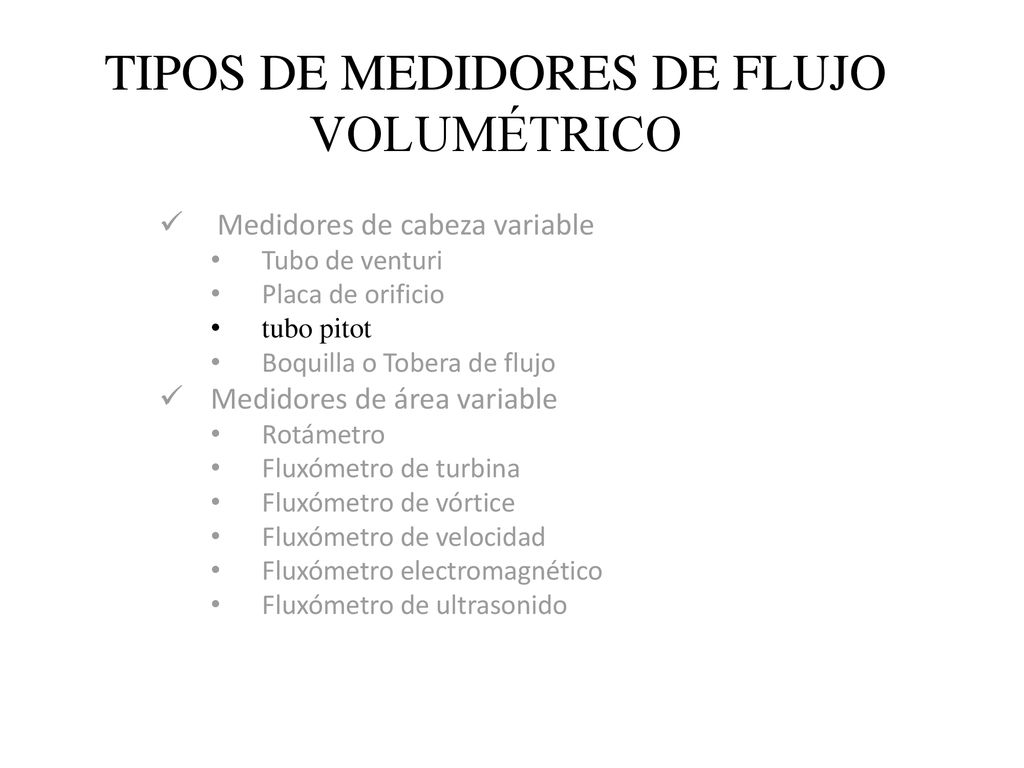

TIPOS DE MEDIDORES DE FLUJO VOLUMÉTRICO
Medidores de cabeza variable Tubo de venturi Placa de orificio tubo pitot Boquilla o Tobera de flujo Medidores de área variable Rotámetro Fluxómetro de turbina Fluxómetro de vórtice Fluxómetro de velocidad Fluxómetro electromagnético Fluxómetro de ultrasonido
2

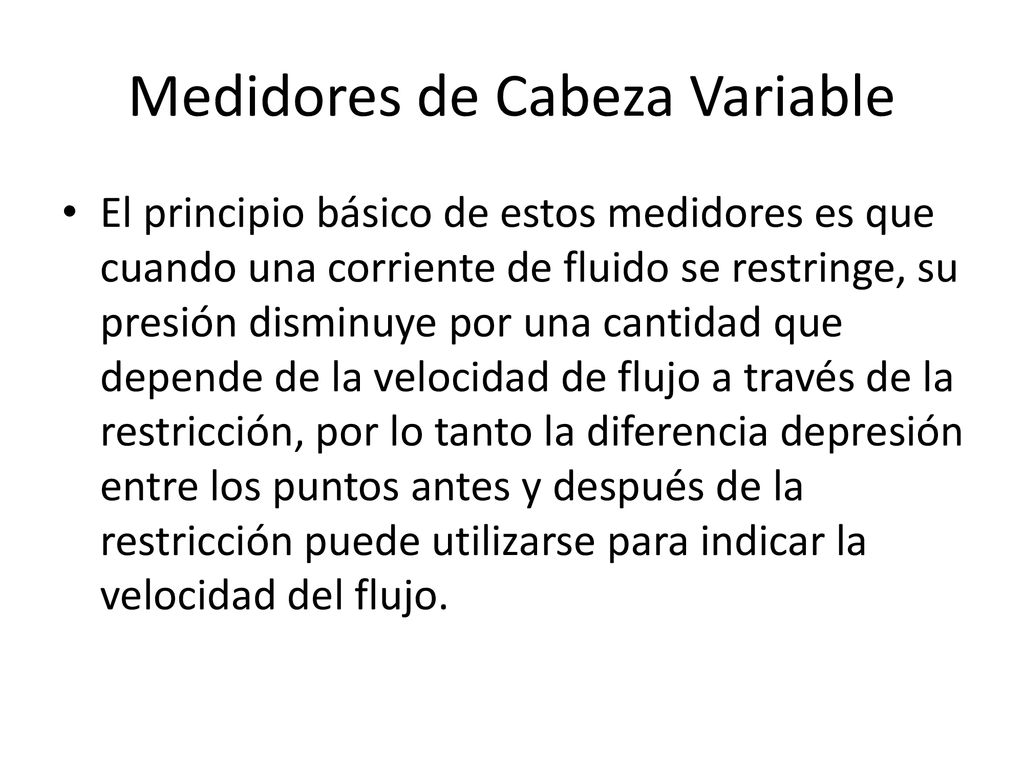

Medidores de Cabeza Variable
El principio básico de estos medidores es que cuando una corriente de fluido se restringe, su presión disminuye por una cantidad que depende de la velocidad de flujo a través de la restricción, por lo tanto la diferencia depresión entre los puntos antes y después de la restricción puede utilizarse para indicar la velocidad del flujo.
3

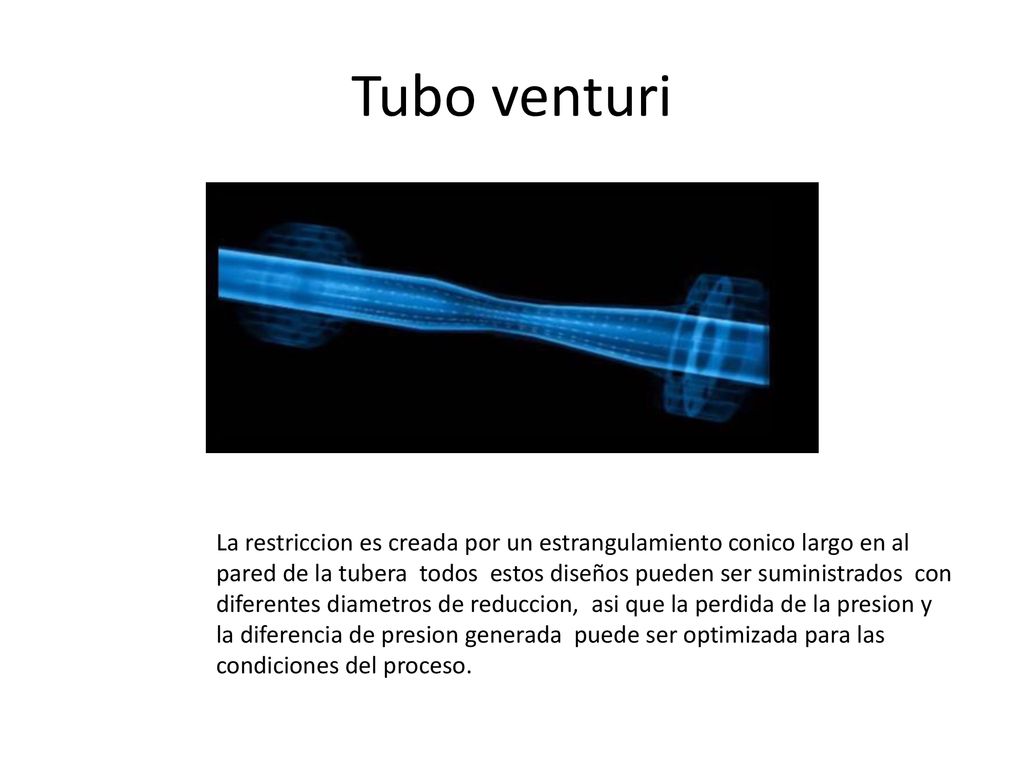

Tubo venturi La restriccion es creada por un estrangulamiento conico largo en al pared de la tubera todos estos diseños pueden ser suministrados con diferentes diametros de reduccion, asi que la perdida de la presion y la diferencia de presion generada puede ser optimizada para las condiciones del proceso.
4

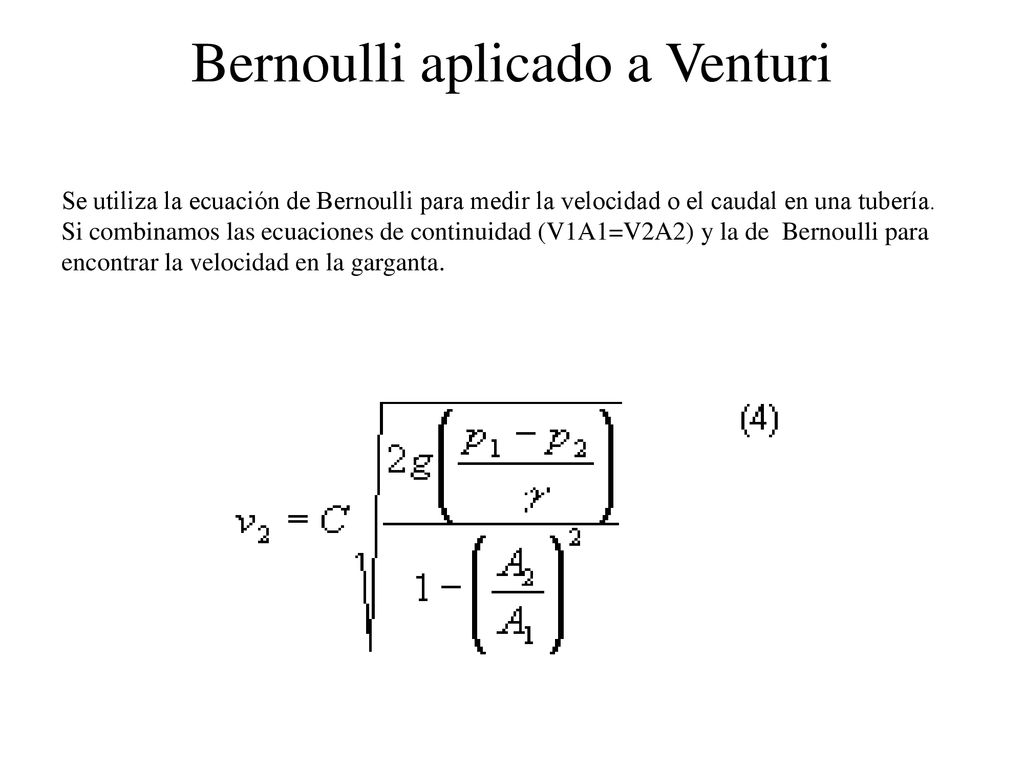

Bernoulli aplicado a Venturi
Se utiliza la ecuación de Bernoulli para medir la velocidad o el caudal en una tubería. Si combinamos las ecuaciones de continuidad (V1A1=V2A2) y la de Bernoulli para encontrar la velocidad en la garganta.
5
Placa de orificio
