Elemento de Medición Venturi

Presentación del tema: "Elemento de Medición Venturi"— Transcripción de la presentación:

1 Elemento de Medición Venturi
Presión Diferencial Elemento de Medición Venturi He aquí 2 mecanismo diferentes para “crear” artificialmente una caida de presión en un conducto o tubería. Placa de Orificio

2 Presión Diferencial Tubo Pitot (Annubar/Veris)

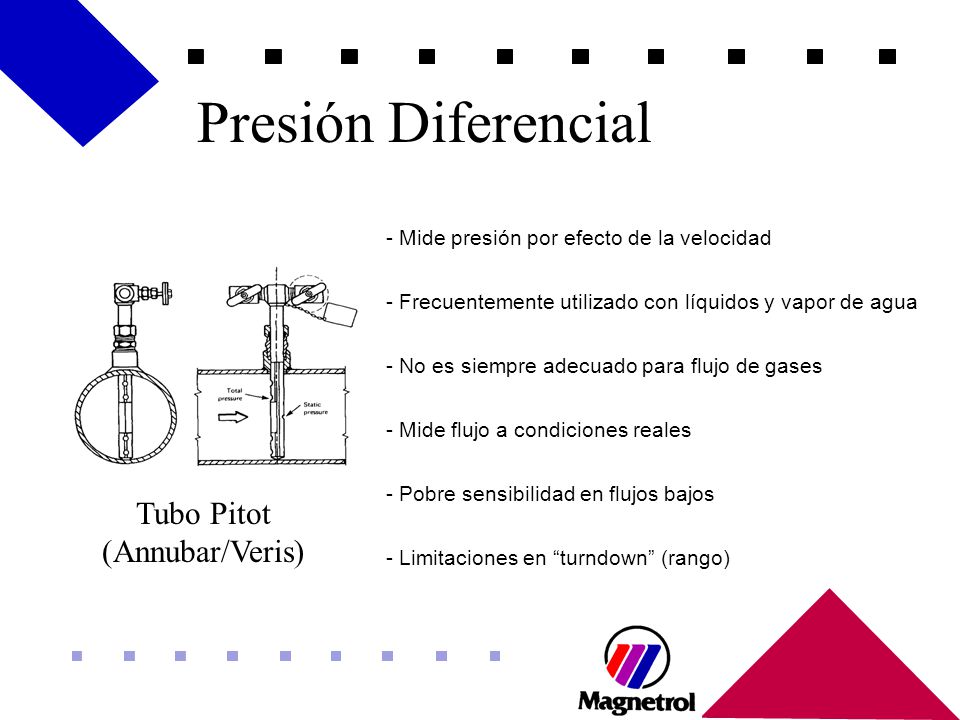

- Mide presión por efecto de la velocidad - Frecuentemente utilizado con líquidos y vapor de agua - No es siempre adecuado para flujo de gases - Mide flujo a condiciones reales - Pobre sensibilidad en flujos bajos - Limitaciones en “turndown” (rango) Otro instrumente comunmente utilizado para medición de caudal por “presión diferencial” es el tubo pitot. Una variante del tubo pitot es el tubo pitot “average” ofrecidos por las firmas estadounidenses Annubar y Veris (ambas ubicadas en la ciudad de Boulder, Colorado) Tubo Pitot (Annubar/Veris)

3 Presión Diferencial Flujo - A la presión y temperatura actual (ACFM)
K - Constante de corrección DP - Caida de presión r - Densidad (varía con presión y temperatura) Esta es la expresión mas simple de la fórmula para calcular flujo por medio de la presión diferencial en un conducto. La constante “K” es un conjunto de varios factores de corrección de la relación básica del Principio de Bernoulli… velocodad es proporcional a la raíz cuadrada de la relación entra la caida de presión y la densidad del fluído. Muchos de los factores de corrección son derivados empíricamente o por experimentos realizados bajo condiciones controladas. Dos de las normas internacionales para la medición de caudales de gases son: - ANSI?API 2530-AGA Reporte No.3 - ISO 5167

4 Presión Diferencial Limitaciones: Consume energía
Mide flujo a condiciones reales (ACFM) Precisión depende de la densidad (varía con P & T) Requiere compensación por P & T Limitado a velocidades bajas El flujo es proporcional a la raíz cuadrada de la presión diferencial e inversamente proporcional a la densidad. La medición de caudal por presión diferencial tiene varias limitaciones.

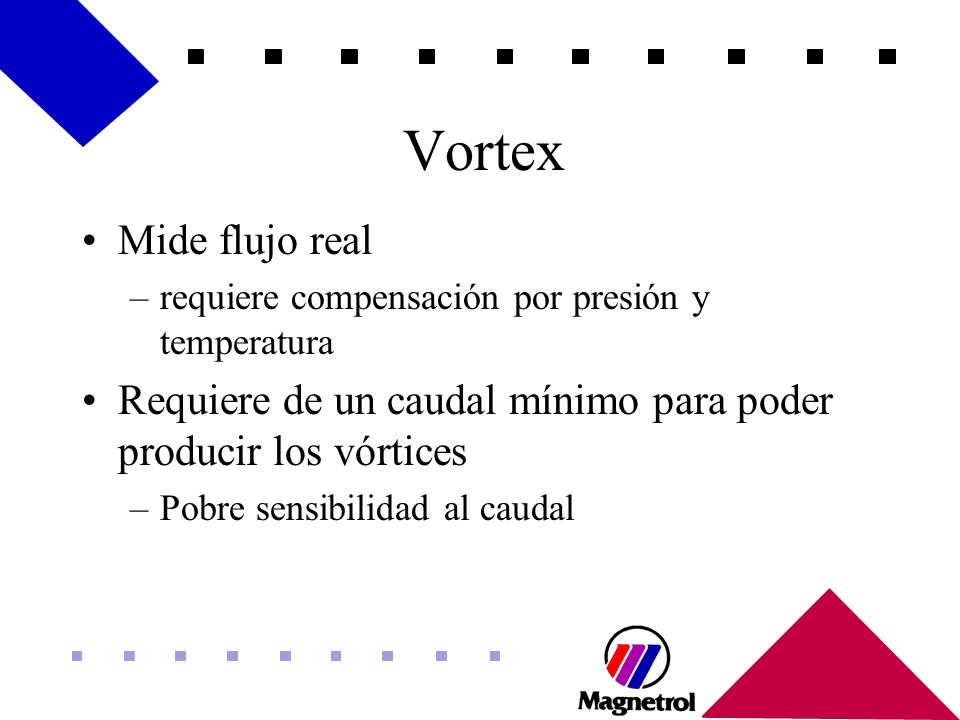

5 Vortex Mide flujo real requiere compensación por presión y temperatura Requiere de un caudal mínimo para poder producir los vórtices Pobre sensibilidad al caudal

6 Turbina Mide velocidad real (x area = flujo)
Requiere compensación por presión y temperatura para llevar a condiciones estandar. Partes móviles en el caudal de flujo Pobre sensibilidad al caudal
