CIRCUITOS ELECTRONEUMATICA E HIDRAULICOS

Presentación del tema: "CIRCUITOS ELECTRONEUMATICA E HIDRAULICOS"— Transcripción de la presentación:

1 CIRCUITOS ELECTRONEUMATICA E HIDRAULICOS
SIMBOLOGÍA CIRCUITOS ELECTRONEUMATICA E HIDRAULICOS SEPTIEMBRE 2014

2 SIMBOLOGÍA CONTACTO NORMALMENTE CERRADO (N.C)
EUROPEA 2 CONTACTO NORMALMENTE CERRADO (N.C) 1 4 3 CONTACTO NORMALMENTE ABIERTO (N.A) 1 4 2 CONTACTO CONMUTADOR

3 SIMBOLOGÍA GRUPO DE CONTACTOS NORMALMENTE CERRADOS (N.C)

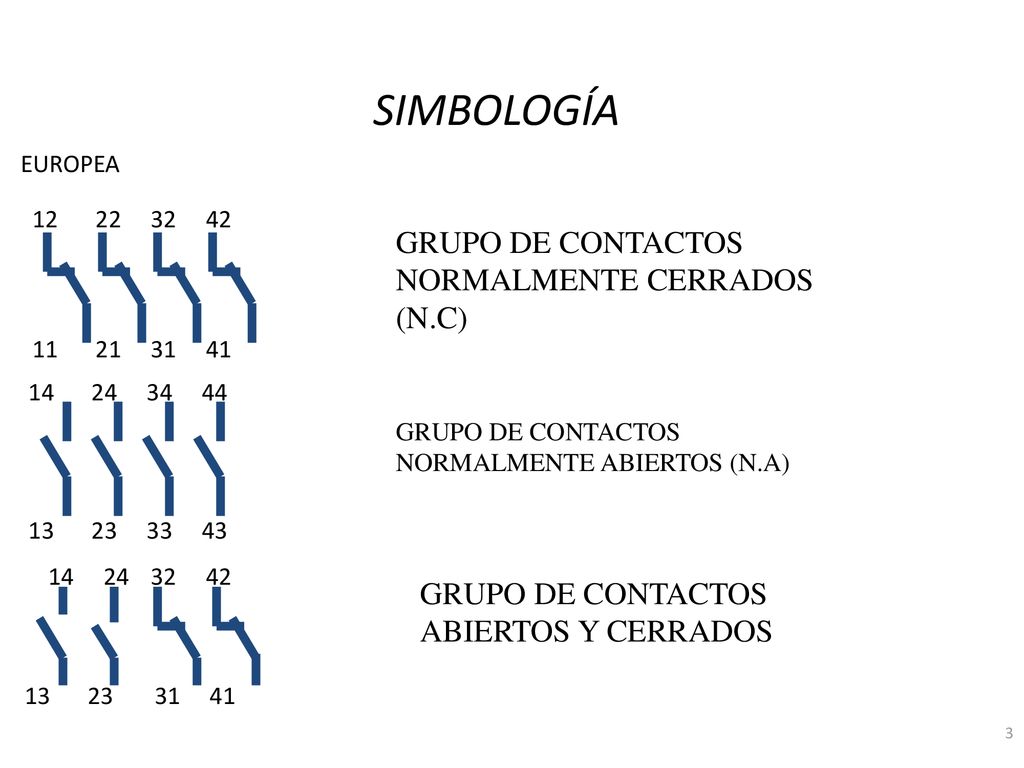

EUROPEA 12 22 32 42 GRUPO DE CONTACTOS NORMALMENTE CERRADOS (N.C) 11 21 31 41 14 24 34 44 GRUPO DE CONTACTOS NORMALMENTE ABIERTOS (N.A) 13 23 33 43 14 24 32 42 GRUPO DE CONTACTOS ABIERTOS Y CERRADOS 13 23 31 41

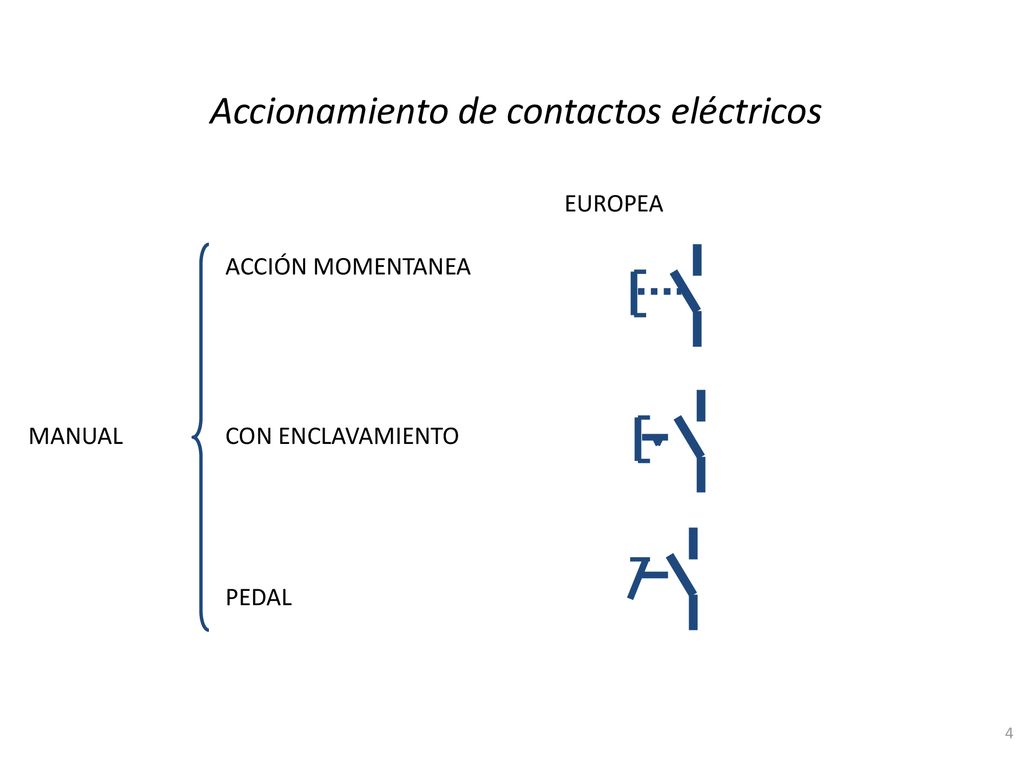

4 Accionamiento de contactos eléctricos
EUROPEA ACCIÓN MOMENTANEA MANUAL CON ENCLAVAMIENTO PEDAL

5 Accionamiento de contactos eléctricos

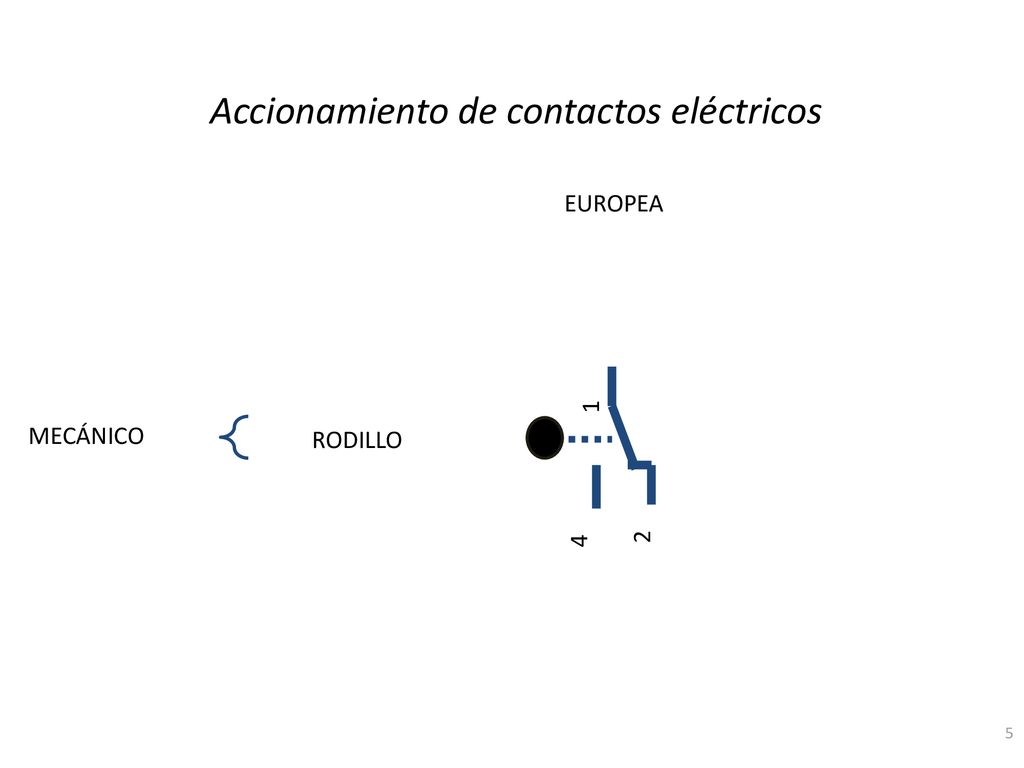

EUROPEA 1 4 2 MECÁNICO RODILLO

6 SIMBOLOGIA EUROPEA BOTÓN PULSADOR ABIERTO BOTON PULSADOR CERRADO

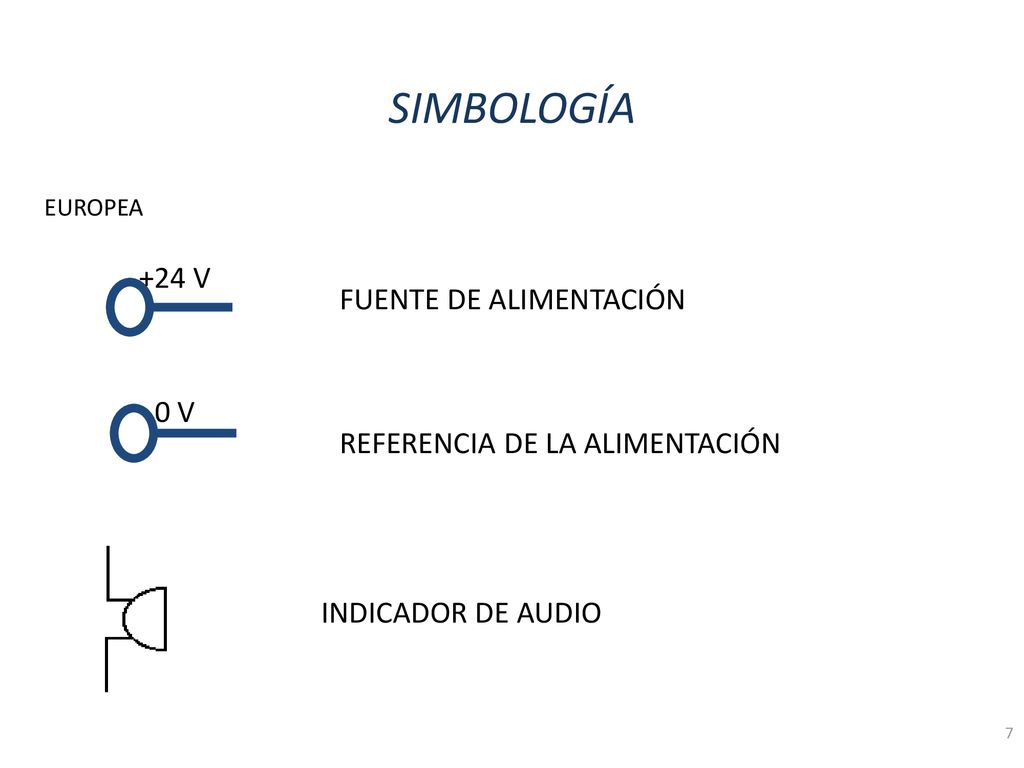

7 SIMBOLOGÍA +24 V FUENTE DE ALIMENTACIÓN 0 V
EUROPEA +24 V FUENTE DE ALIMENTACIÓN 0 V REFERENCIA DE LA ALIMENTACIÓN INDICADOR DE AUDIO

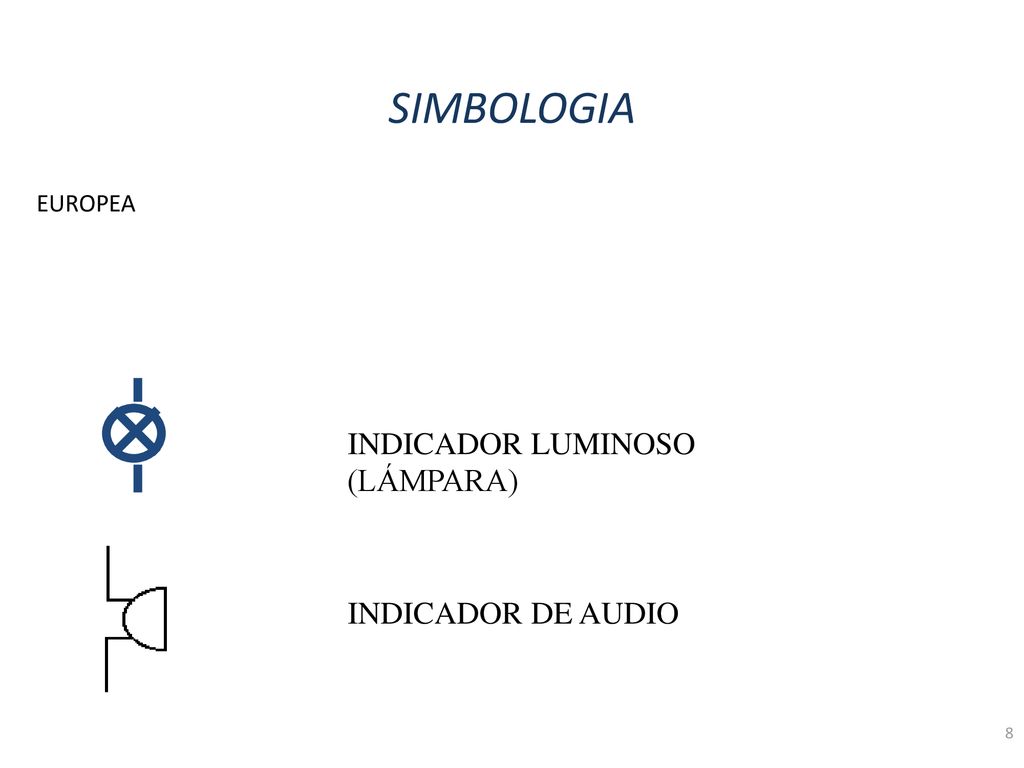

8 SIMBOLOGIA EUROPEA INDICADOR LUMINOSO (LÁMPARA) INDICADOR DE AUDIO

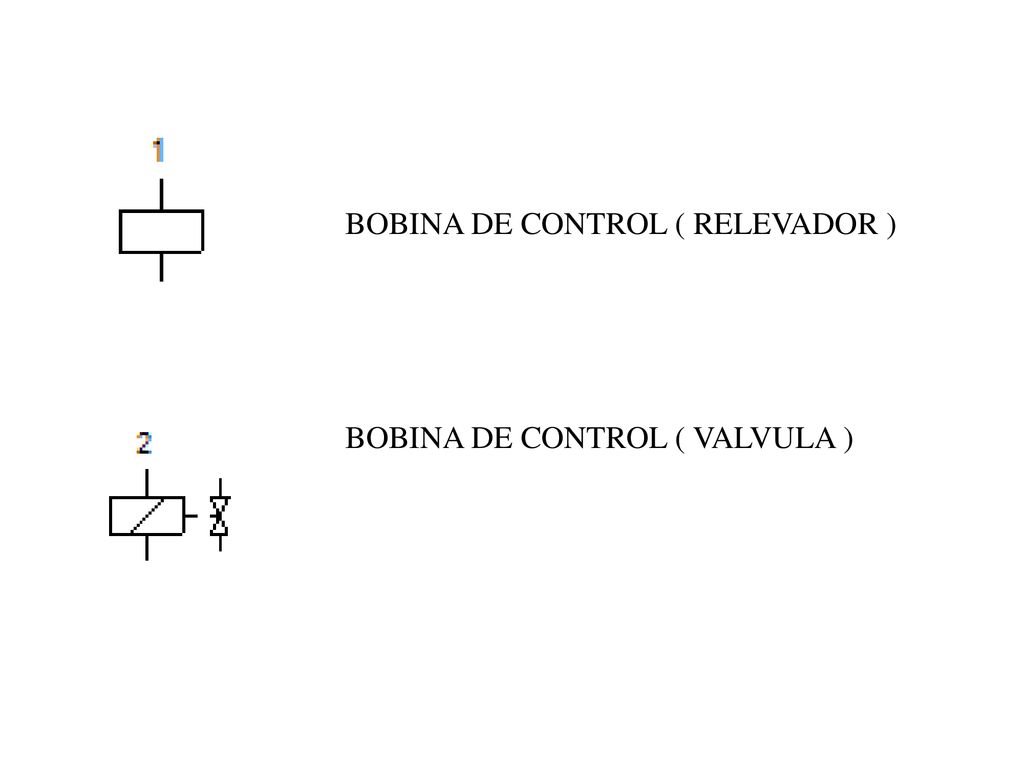

9 BOBINA DE CONTROL ( RELEVADOR )
BOBINA DE CONTROL ( VALVULA )

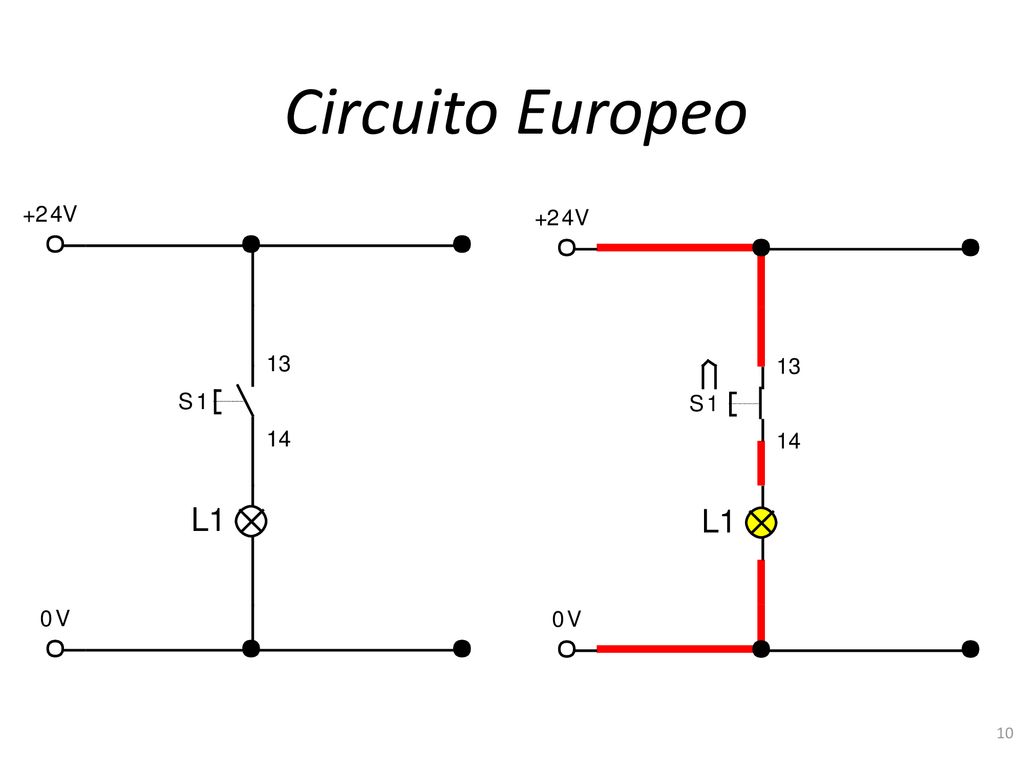

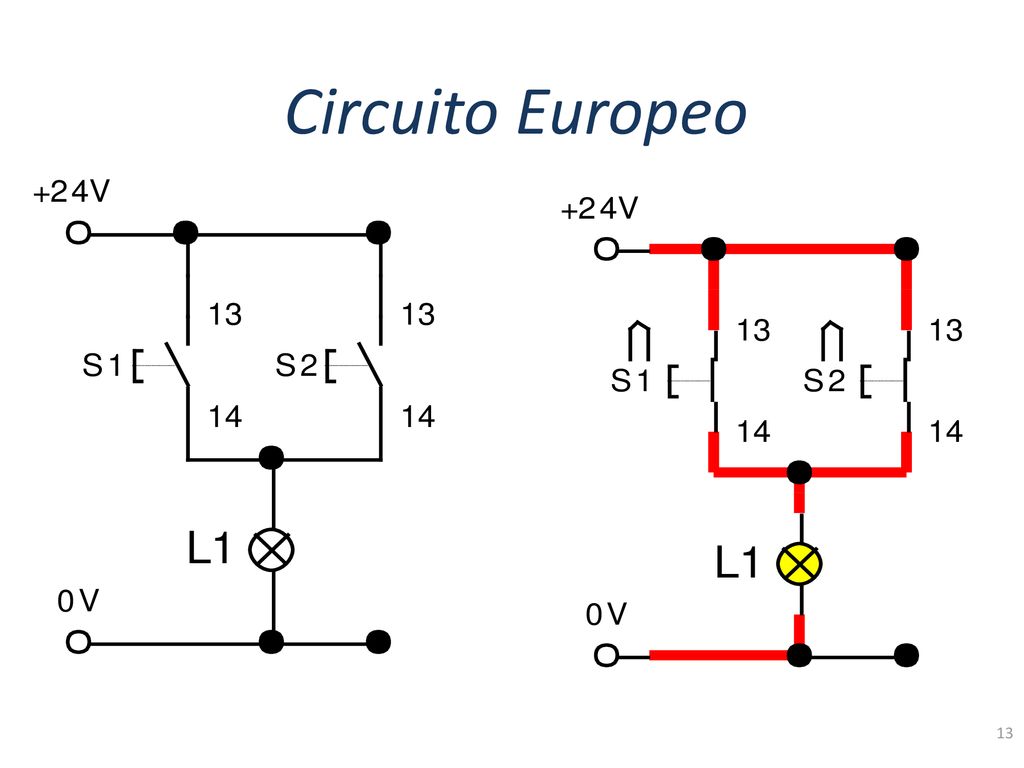

10 Circuito Europeo

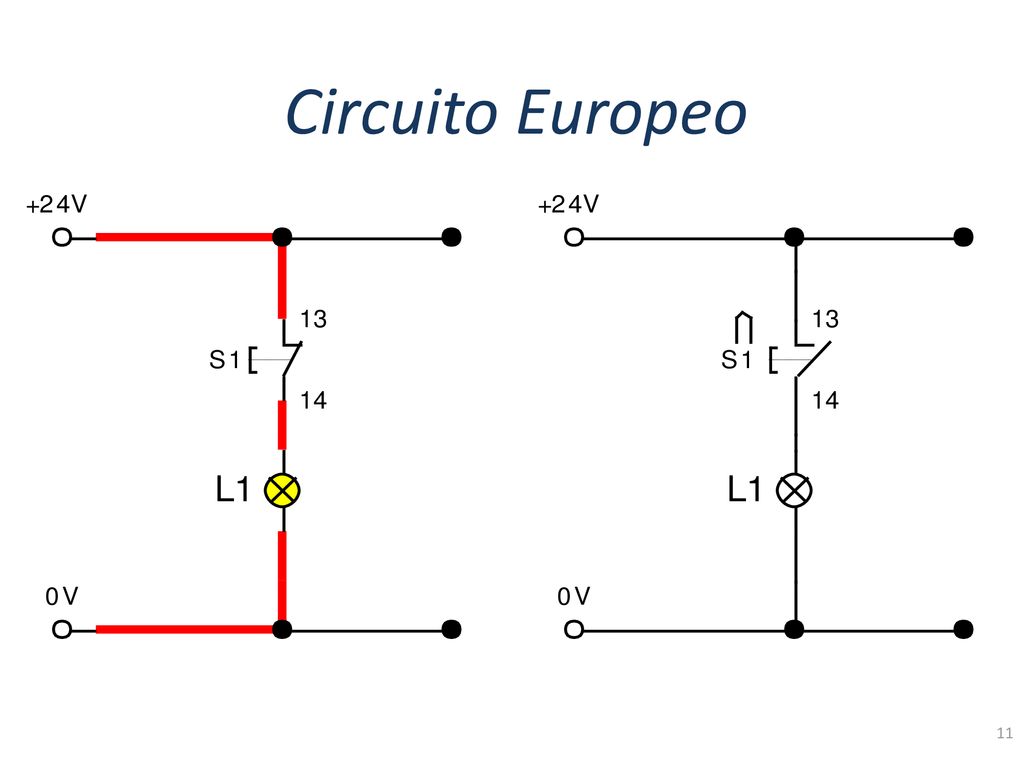

11 Circuito Europeo

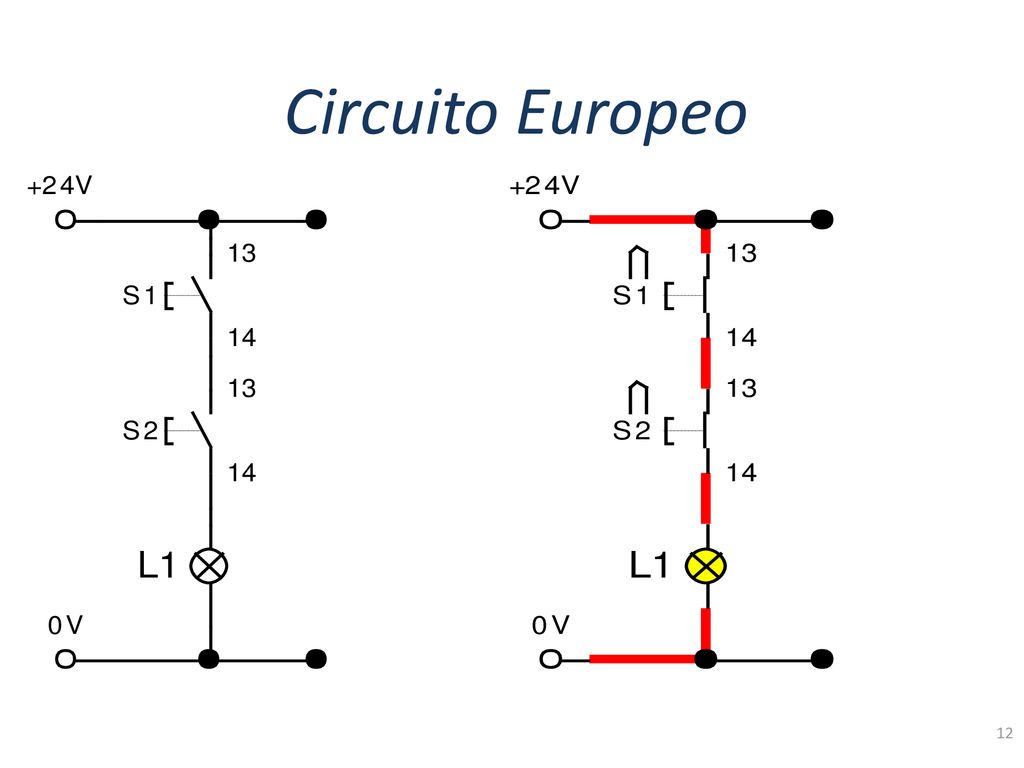

12 Circuito Europeo

13 Circuito Europeo

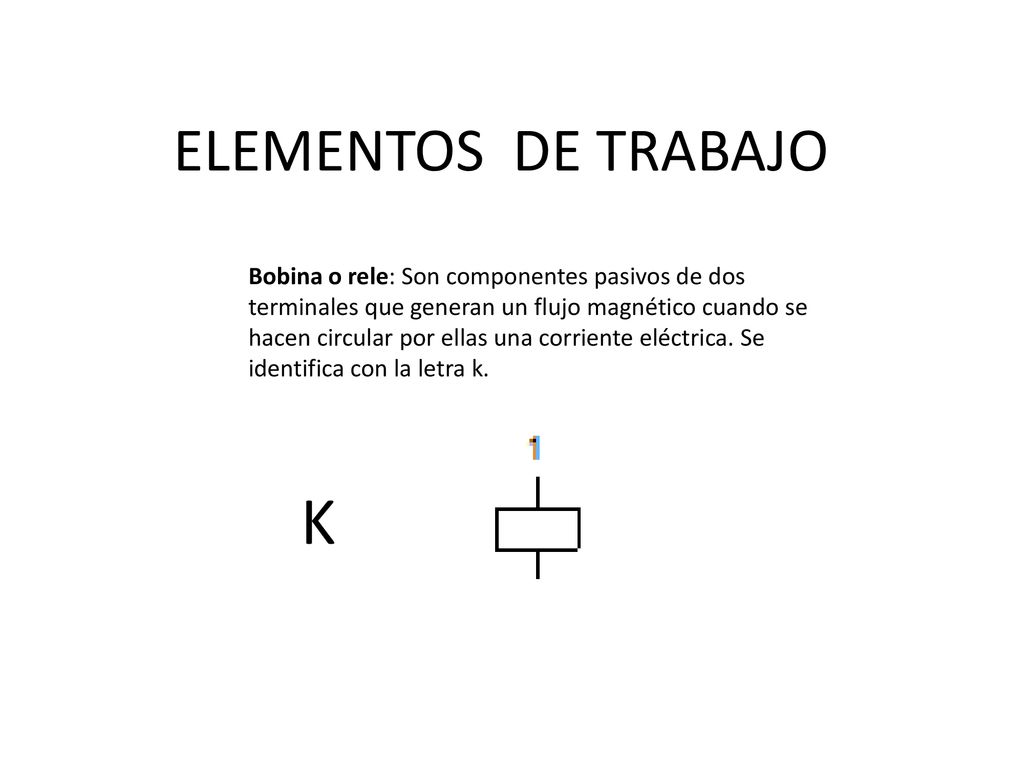

14 ELEMENTOS DE TRABAJO Bobina o rele: Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hacen circular por ellas una corriente eléctrica. Se identifica con la letra k. K

15 solenide: bobina de forma cilíndrica que cuenta con un hilo de material conductor enrollada sobre si a fin de que, con el paso de la corriente eléctrica, se genere un intenso campo eléctrico. Cuando este campo magnético aparece comienza a operar como un imán. La función principal de un solenoide es activar una válvula que lleva su mismo nombre, la válvula solenoide. Esta válvula opera de acuerdo a los pulsos eléctricos de su apertura y de su cierre. Y

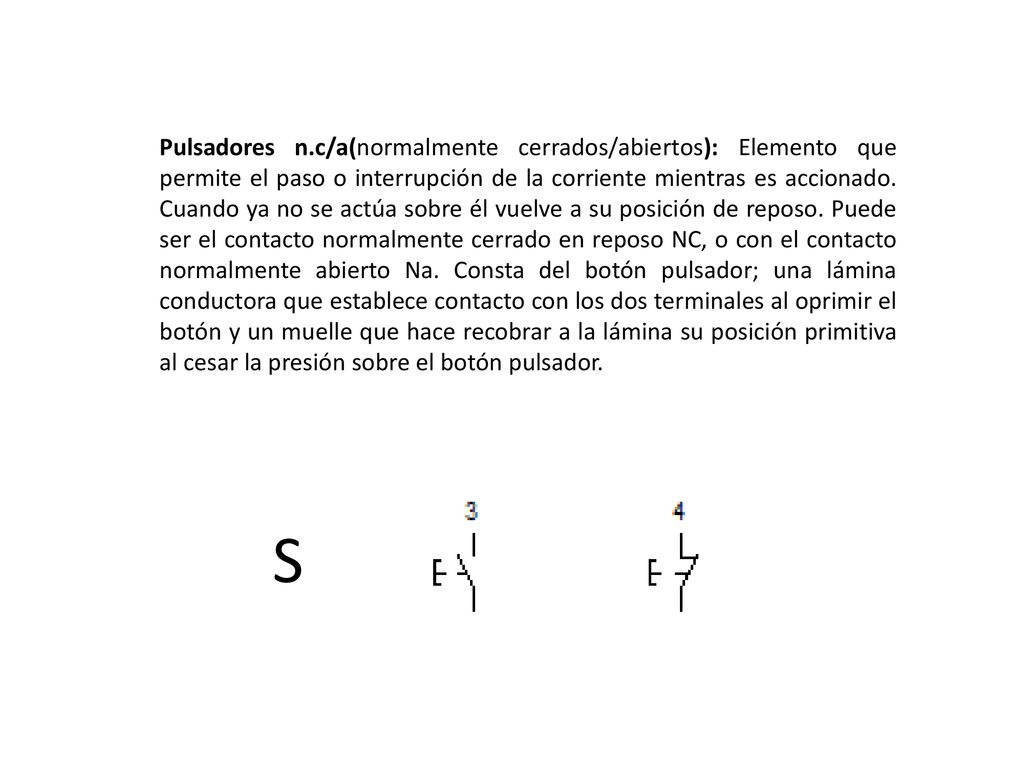

16 Pulsadores n.c/a(normalmente cerrados/abiertos): Elemento que permite el paso o interrupción de la corriente mientras es accionado. Cuando ya no se actúa sobre él vuelve a su posición de reposo. Puede ser el contacto normalmente cerrado en reposo NC, o con el contacto normalmente abierto Na. Consta del botón pulsador; una lámina conductora que establece contacto con los dos terminales al oprimir el botón y un muelle que hace recobrar a la lámina su posición primitiva al cesar la presión sobre el botón pulsador. S

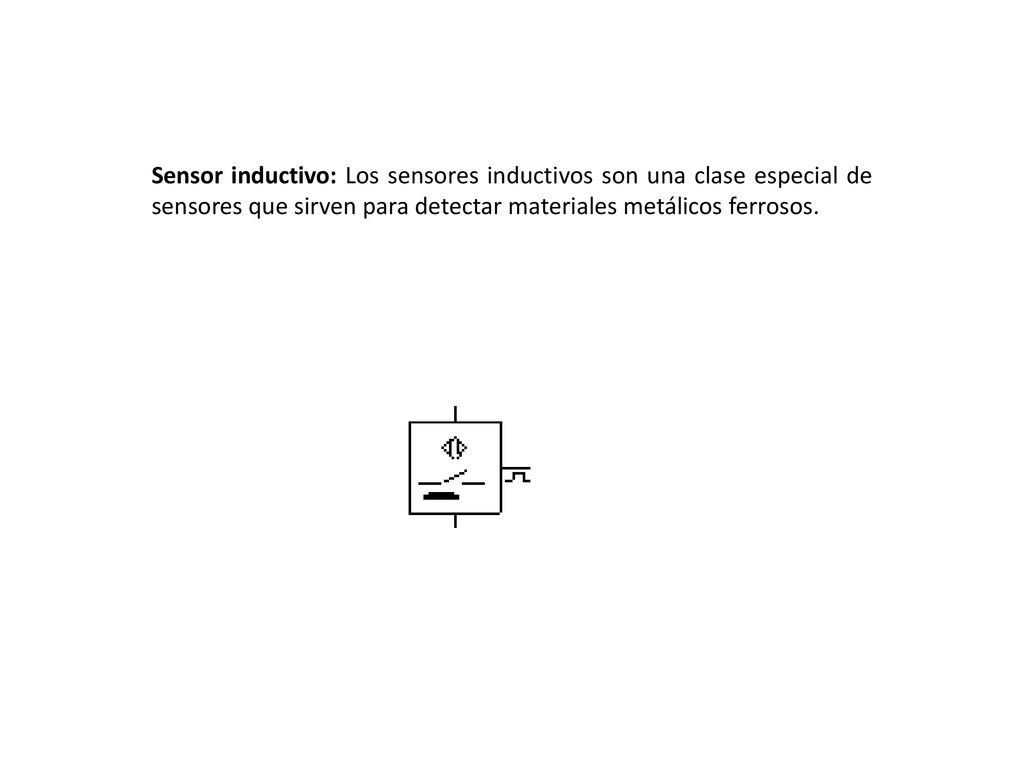

17 Sensor inductivo: Los sensores inductivos son una clase especial de sensores que sirven para detectar materiales metálicos ferrosos.

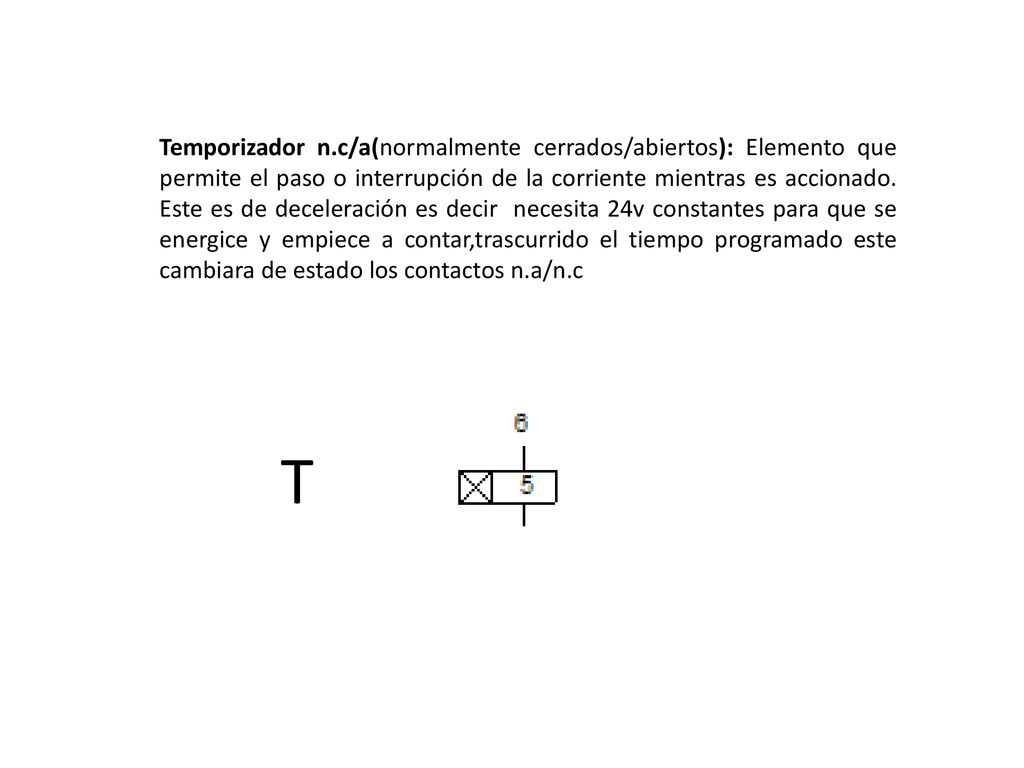

18 Temporizador n.c/a(normalmente cerrados/abiertos): Elemento que permite el paso o interrupción de la corriente mientras es accionado. Este es de deceleración es decir necesita 24v constantes para que se energice y empiece a contar,trascurrido el tiempo programado este cambiara de estado los contactos n.a/n.c T
