1 ICAS REDES Y SUBREDES LIA. Reginaldo Sánchez Carranza

2 Direcciones IP y clases de redes

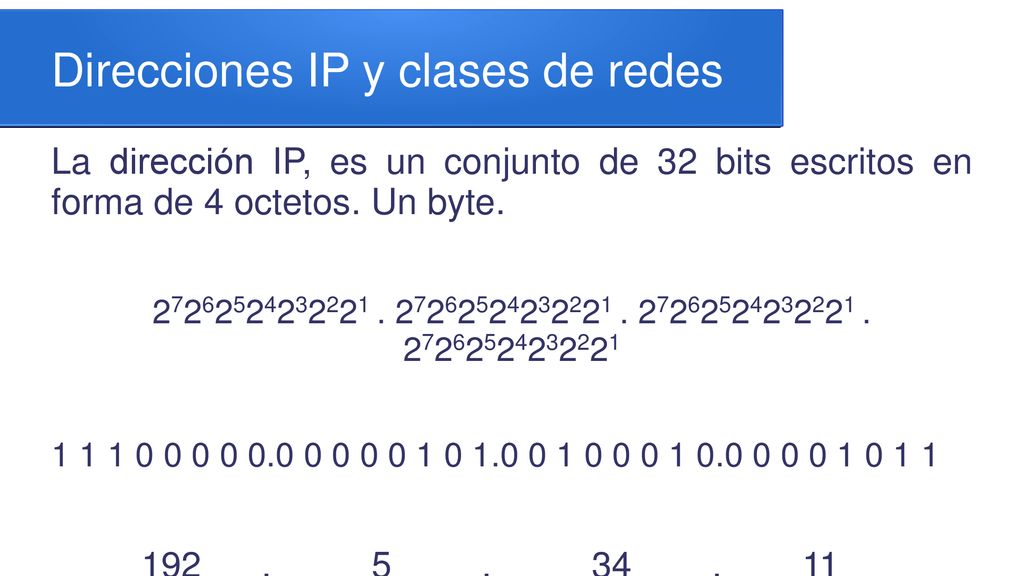

La dirección IP, es un conjunto de 32 bits escritos en forma de 4 octetos. Un byte.

3 Direcciones IP y clases de redes

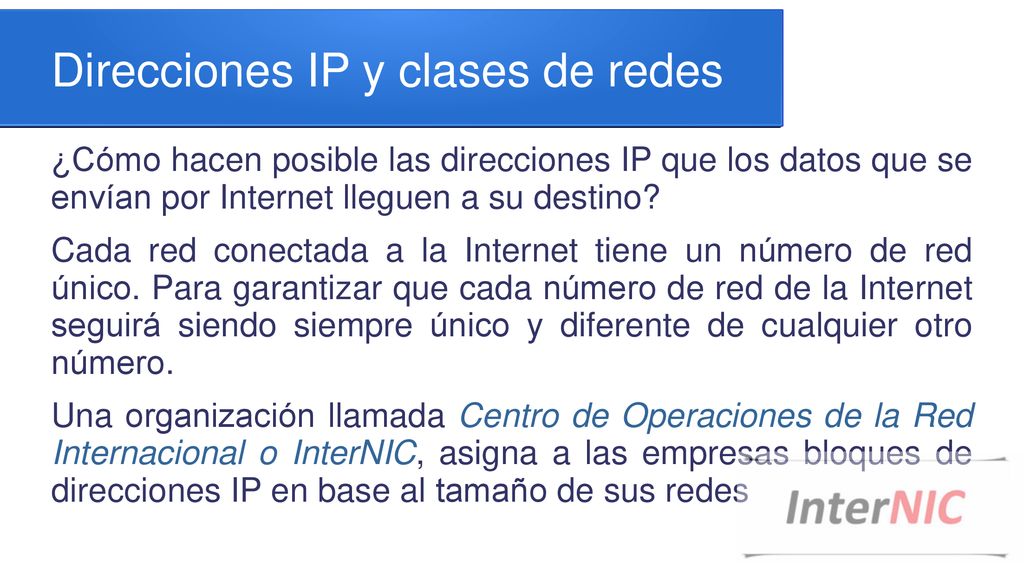

¿Cómo hacen posible las direcciones IP que los datos que se envían por Internet lleguen a su destino? Cada red conectada a la Internet tiene un número de red único. Para garantizar que cada número de red de la Internet seguirá siendo siempre único y diferente de cualquier otro número. Una organización llamada Centro de Operaciones de la Red Internacional o InterNIC, asigna a las empresas bloques de direcciones IP en base al tamaño de sus redes

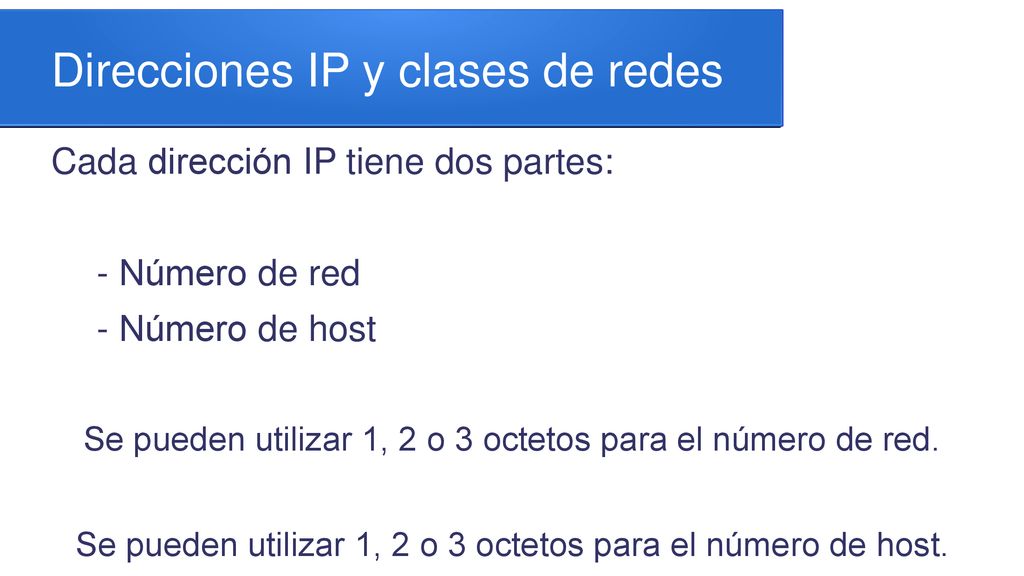

4 Direcciones IP y clases de redes
Cada dirección IP tiene dos partes: - Número de red - Número de host Se pueden utilizar 1, 2 o 3 octetos para el número de red. Se pueden utilizar 1, 2 o 3 octetos para el número de host.

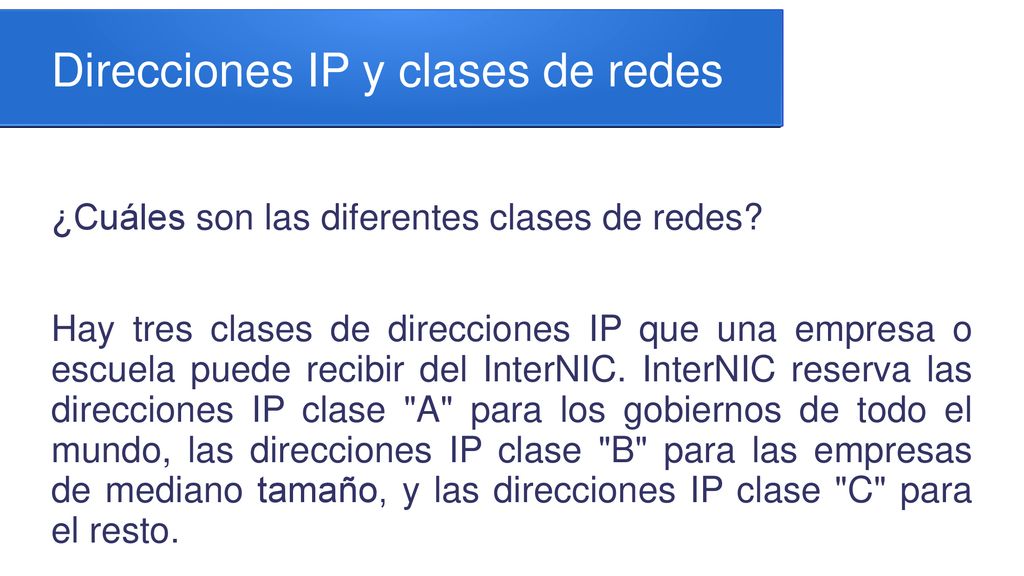

5 Direcciones IP y clases de redes
¿Cuáles son las diferentes clases de redes? Hay tres clases de direcciones IP que una empresa o escuela puede recibir del InterNIC. InterNIC reserva las direcciones IP clase "A" para los gobiernos de todo el mundo, las direcciones IP clase "B" para las empresas de mediano tamaño, y las direcciones IP clase "C" para el resto.

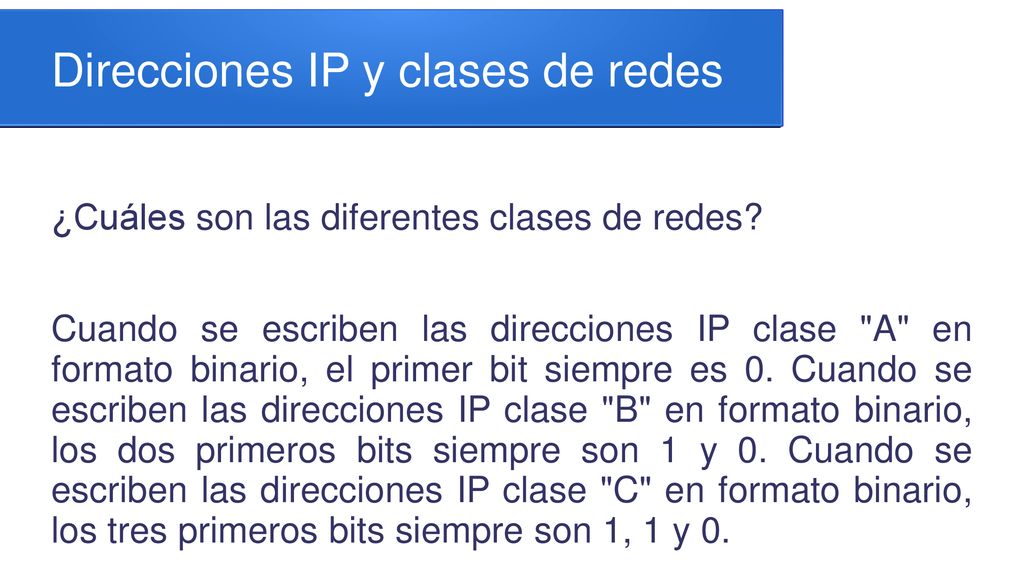

6 Direcciones IP y clases de redes
¿Cuáles son las diferentes clases de redes? Cuando se escriben las direcciones IP clase "A" en formato binario, el primer bit siempre es 0. Cuando se escriben las direcciones IP clase "B" en formato binario, los dos primeros bits siempre son 1 y 0. Cuando se escriben las direcciones IP clase "C" en formato binario, los tres primeros bits siempre son 1, 1 y 0.

7 Direcciones IP y clases de redes
Clase A – – 127 Clase B – – 191 Clase C – – 223 Clase D – – 239 MULTICAST Clase E – – 255 EXPERIMENTACIÓN / INVESTIGACIÓN

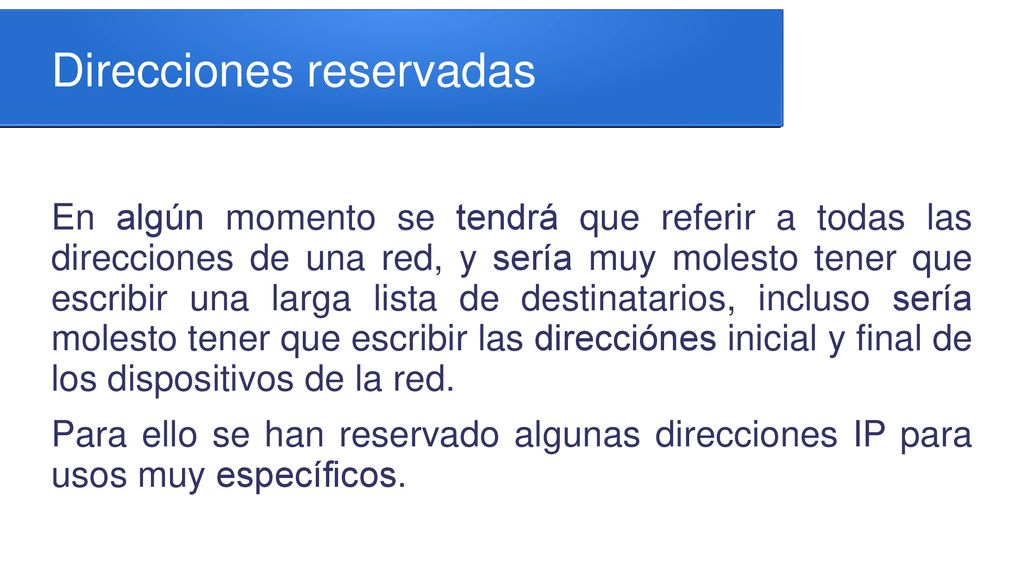

8 Direcciones reservadas
En algún momento se tendrá que referir a todas las direcciones de una red, y sería muy molesto tener que escribir una larga lista de destinatarios, incluso sería molesto tener que escribir las direcciónes inicial y final de los dispositivos de la red. Para ello se han reservado algunas direcciones IP para usos muy específicos. Clase B Clase A Clase C

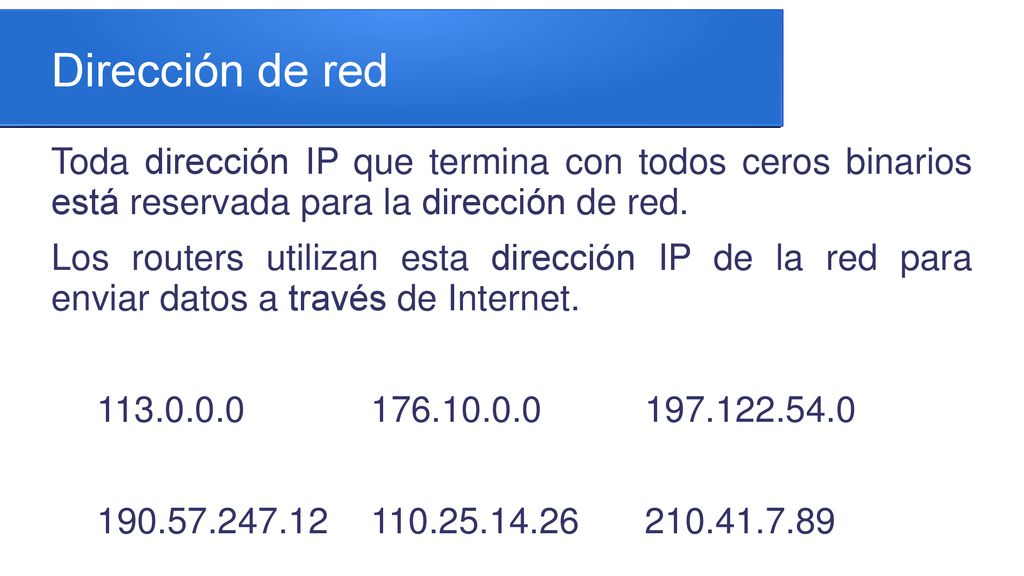

9 Dirección de red Toda dirección IP que termina con todos ceros binarios está reservada para la dirección de red. Los routers utilizan esta dirección IP de la red para enviar datos a través de Internet. Clase B Clase A Clase C

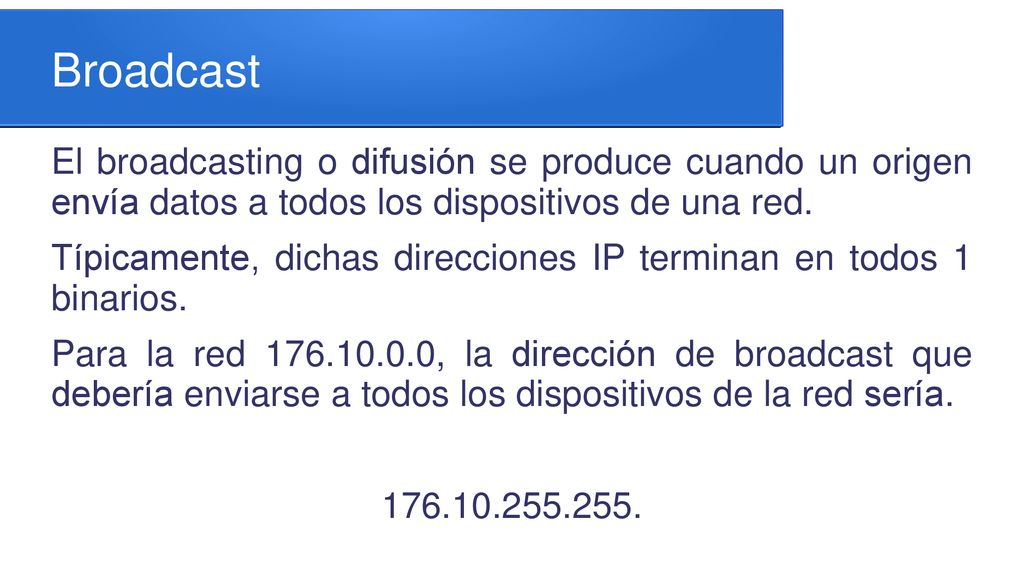

10 Broadcast El broadcasting o difusión se produce cuando un origen envía datos a todos los dispositivos de una red. Típicamente, dichas direcciones IP terminan en todos 1 binarios. Para la red , la dirección de broadcast que debería enviarse a todos los dispositivos de la red sería. Clase B Clase A Clase C

11 Direcciones IP privadas

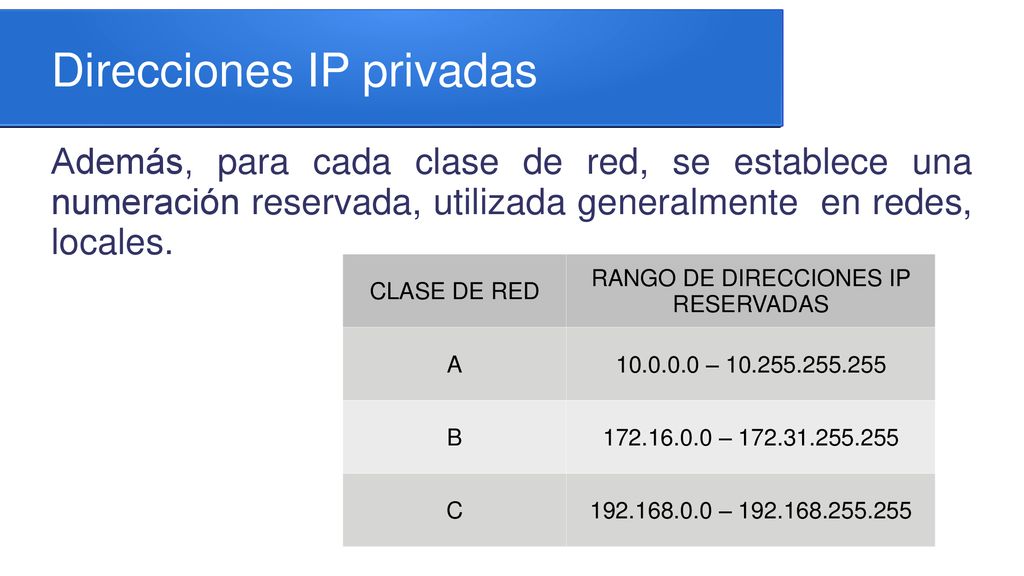

Además, para cada clase de red, se establece una numeración reservada, utilizada generalmente en redes, locales. CLASE DE RED RANGO DE DIRECCIONES IP RESERVADAS A – B – C – Clase B Clase A Clase C

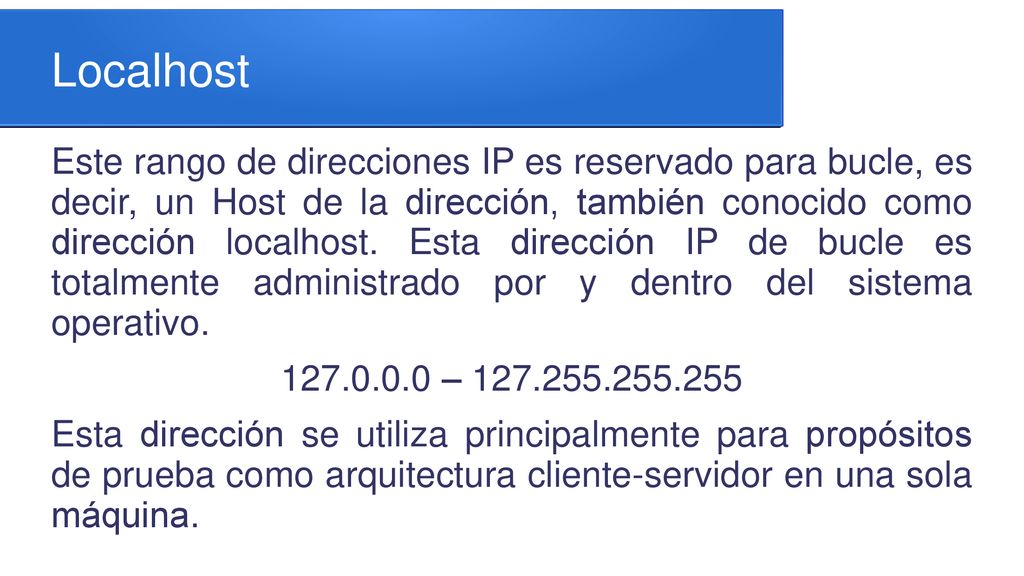

12 Localhost Este rango de direcciones IP es reservado para bucle, es decir, un Host de la dirección, también conocido como dirección localhost. Esta dirección IP de bucle es totalmente administrado por y dentro del sistema operativo. – Esta dirección se utiliza principalmente para propósitos de prueba como arquitectura cliente-servidor en una sola máquina. Clase B Clase A Clase C

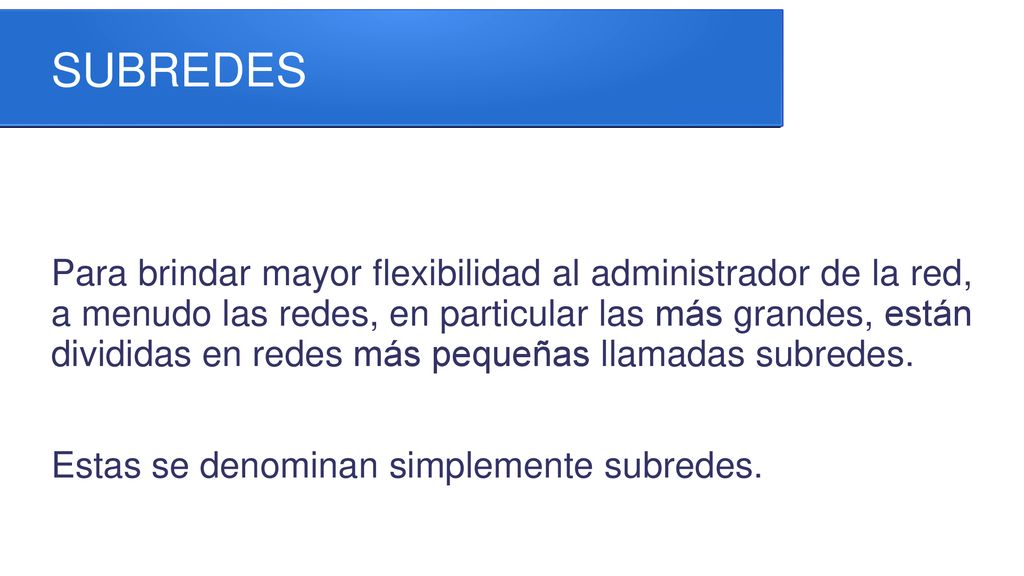

13 SUBREDES Para brindar mayor flexibilidad al administrador de la red, a menudo las redes, en particular las más grandes, están divididas en redes más pequeñas llamadas subredes. Estas se denominan simplemente subredes. Clase B Clase A Clase C

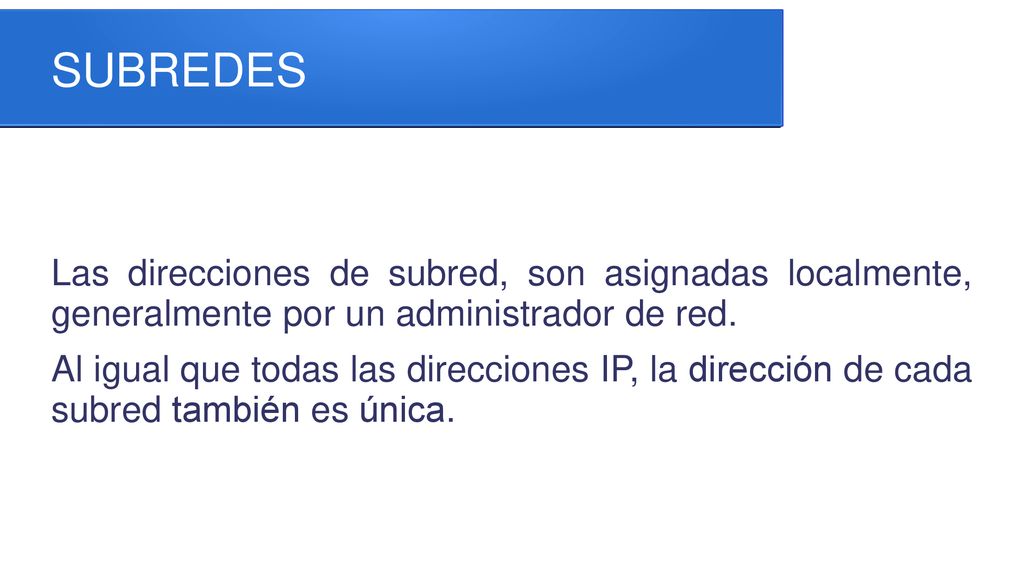

14 SUBREDES Las direcciones de subred, son asignadas localmente, generalmente por un administrador de red. Al igual que todas las direcciones IP, la dirección de cada subred también es única. Clase B Clase A Clase C

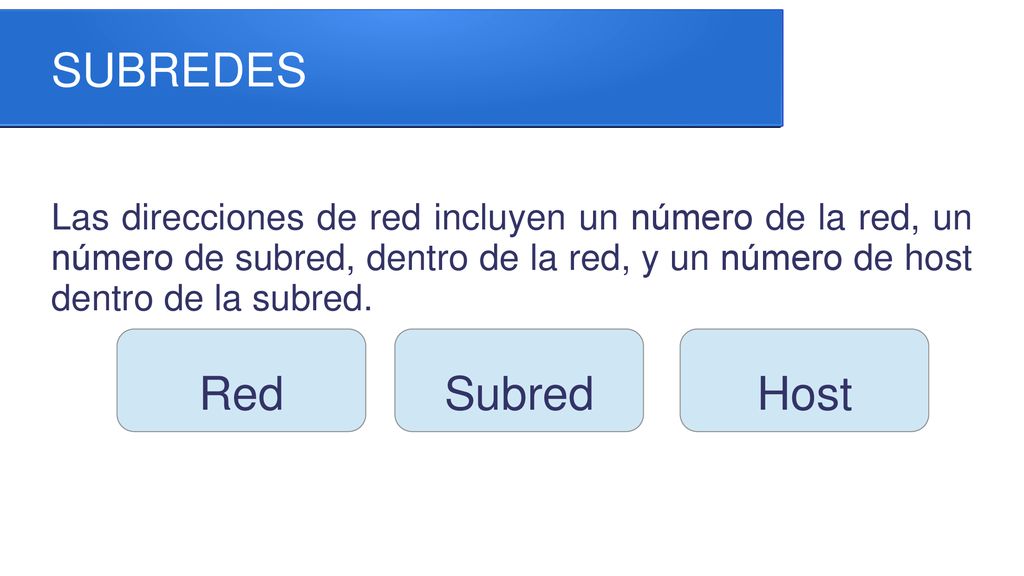

15 SUBREDES Red Subred Host
Las direcciones de red incluyen un número de la red, un número de subred, dentro de la red, y un número de host dentro de la subred. Red Subred Host Clase B Clase A Clase C

16 SUBREDES Operador lógico AND

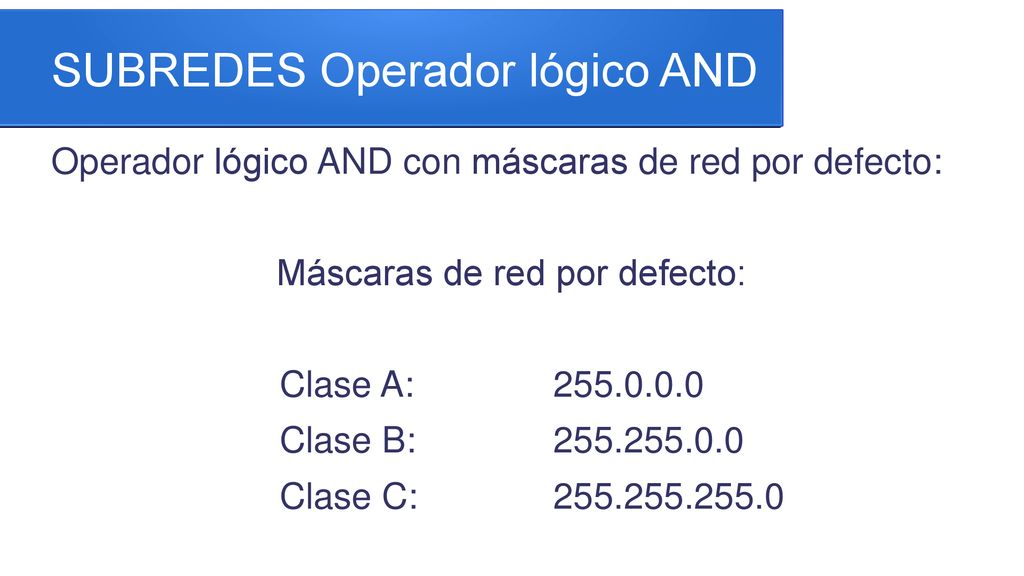

Operador lógico AND con máscaras de red por defecto: Máscaras de red por defecto: Clase A: Clase B: Clase C: Clase B Clase A Clase C

17 SUBREDES Operador lógico AND

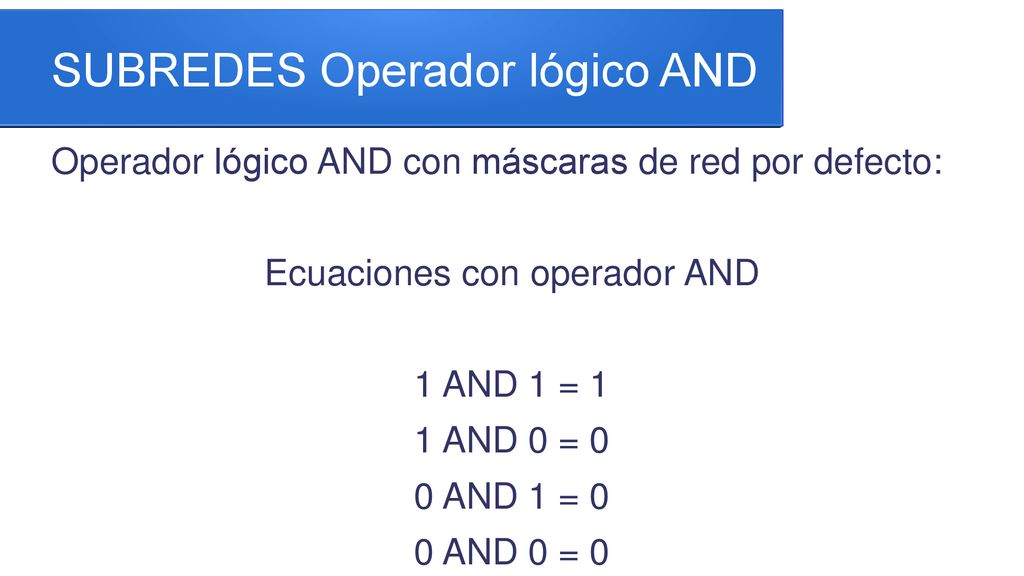

Operador lógico AND con máscaras de red por defecto: Ecuaciones con operador AND 1 AND 1 = 1 1 AND 0 = 0 0 AND 1 = 0 0 AND 0 = 0 Clase B Clase A Clase C

18 SUBREDES Operador lógico AND

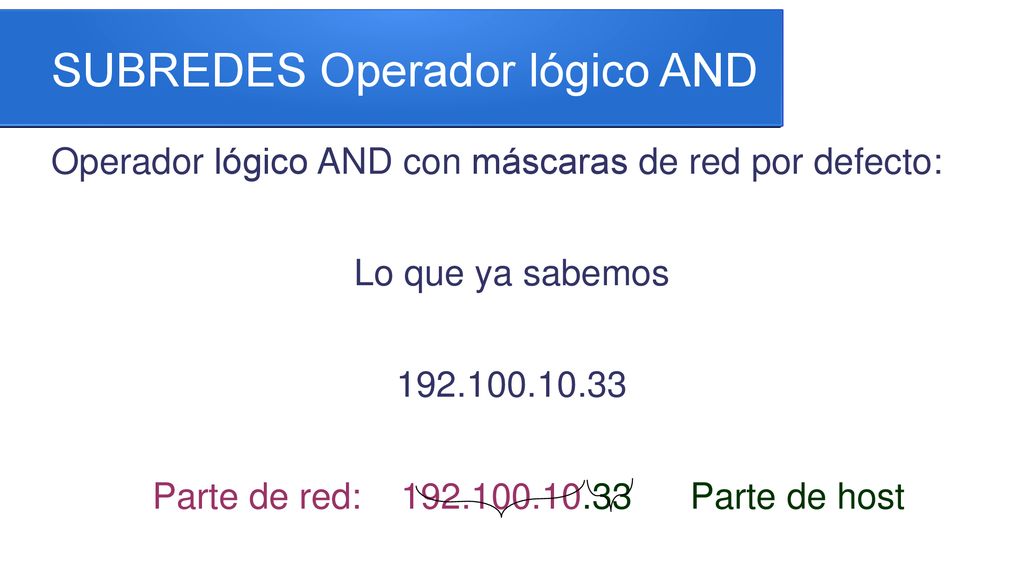

Operador lógico AND con máscaras de red por defecto: Lo que ya sabemos Parte de red: Parte de host Clase B Clase A Clase C

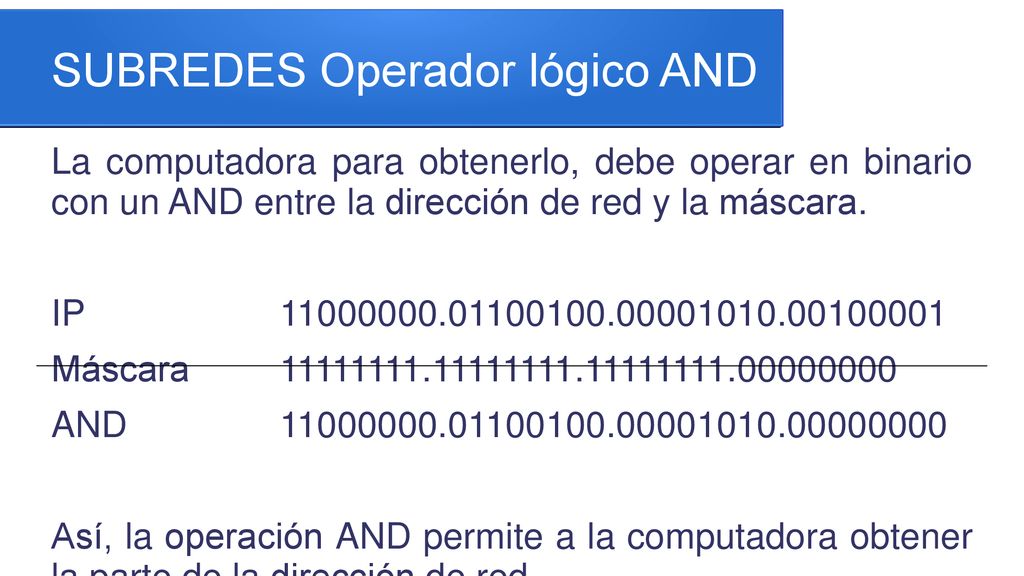

19 SUBREDES Operador lógico AND
La computadora para obtenerlo, debe operar en binario con un AND entre la dirección de red y la máscara. IP Máscara AND Así, la operación AND permite a la computadora obtener la parte de la dirección de red. Clase B Clase A Clase C

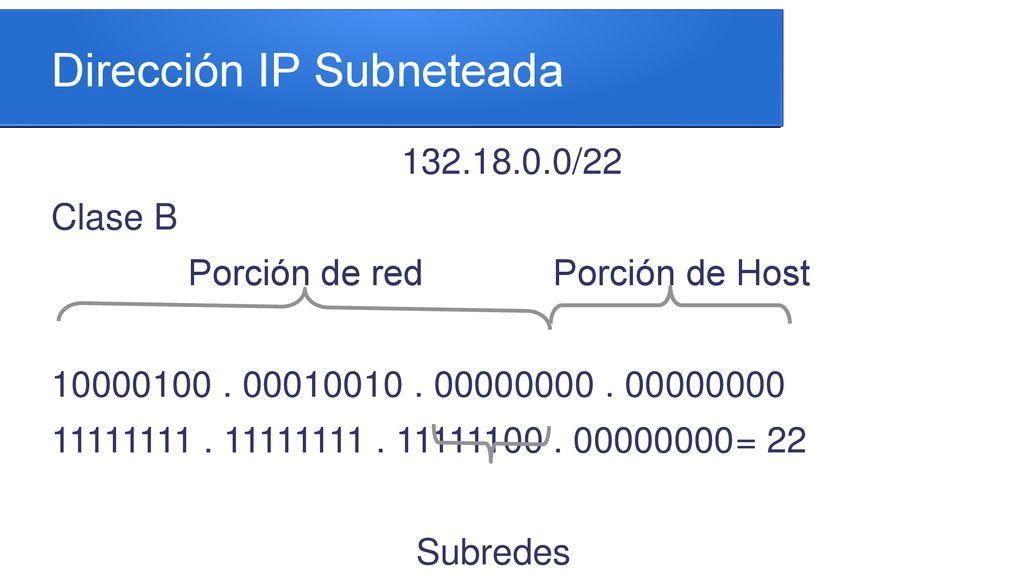

20 Dirección IP Subneteada
/22 Clase B Porción de red Porción de Host = 22 Subredes Clase B Clase A Clase C

21 Calcular subredes y hosts

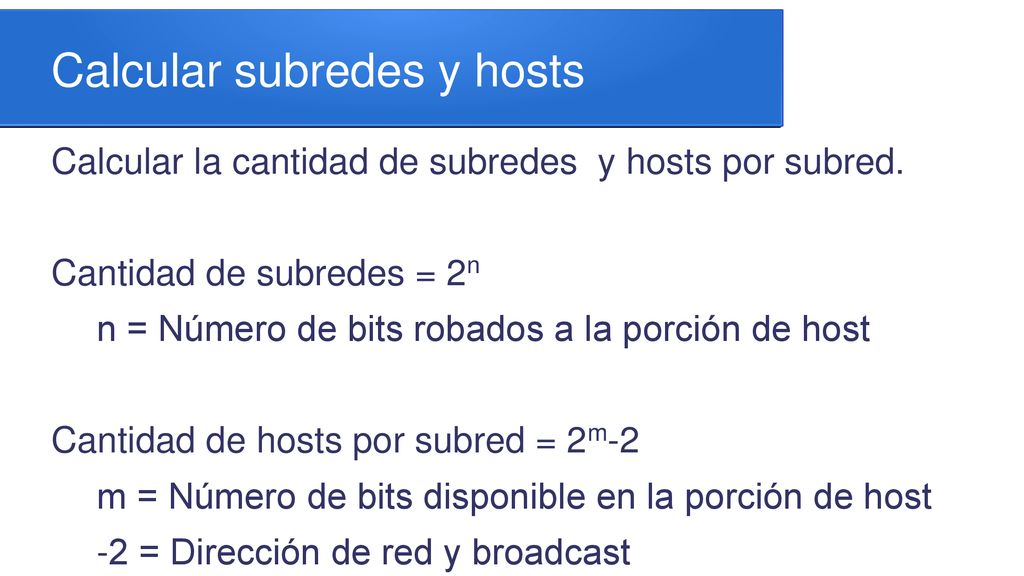

Calcular la cantidad de subredes y hosts por subred. Cantidad de subredes = 2n n = Número de bits robados a la porción de host Cantidad de hosts por subred = 2m-2 m = Número de bits disponible en la porción de host -2 = Dirección de red y broadcast Clase B Clase A Clase C

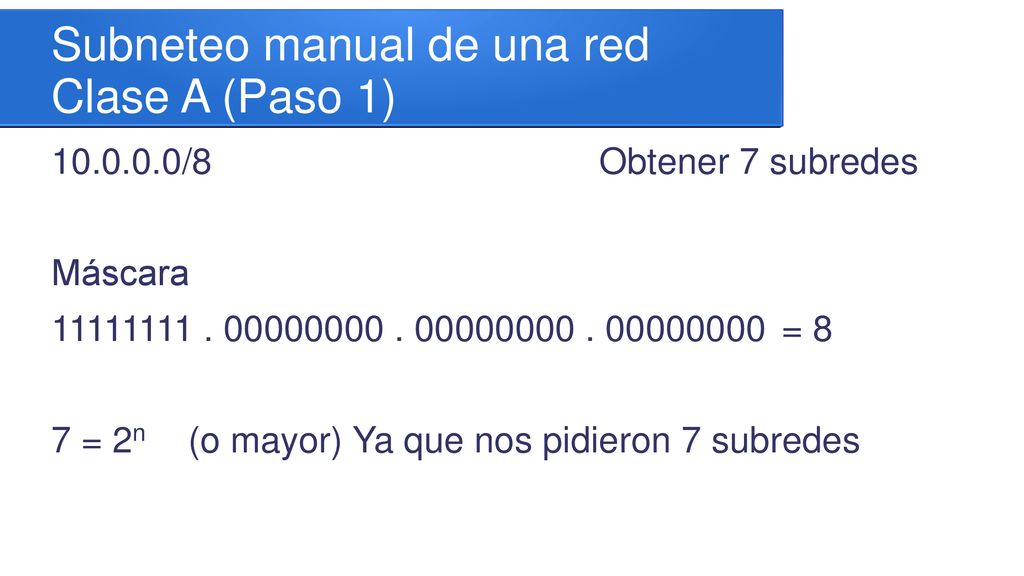

22 Subneteo manual de una red Clase A (Paso 1)
/ Obtener 7 subredes Máscara = 8 7 = 2n (o mayor) Ya que nos pidieron 7 subredes Clase B Clase A Clase C

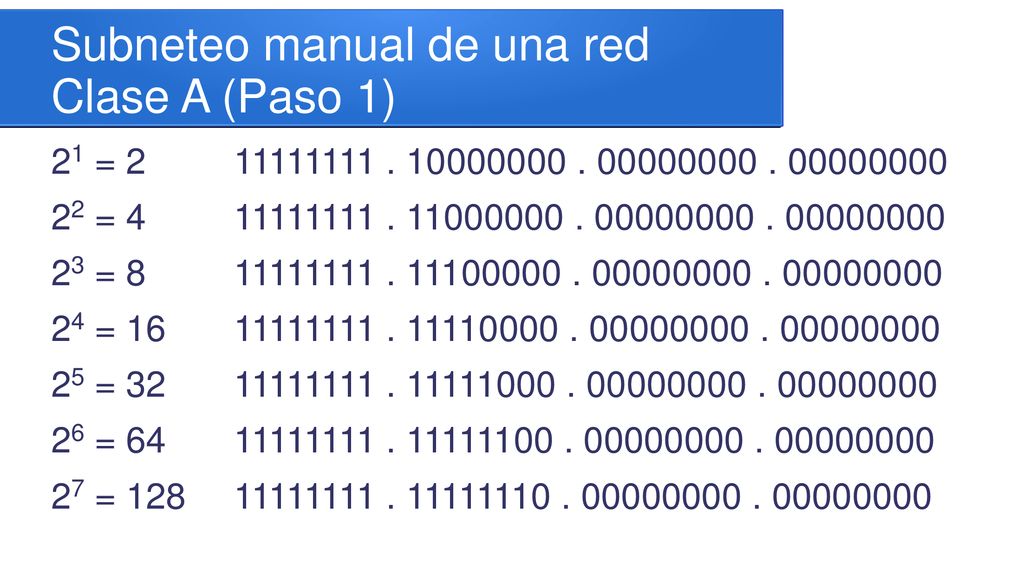

23 Subneteo manual de una red Clase A (Paso 1)
21 = 22 = 23 = 24 = 25 = 26 = 27 = Clase B Clase A Clase C

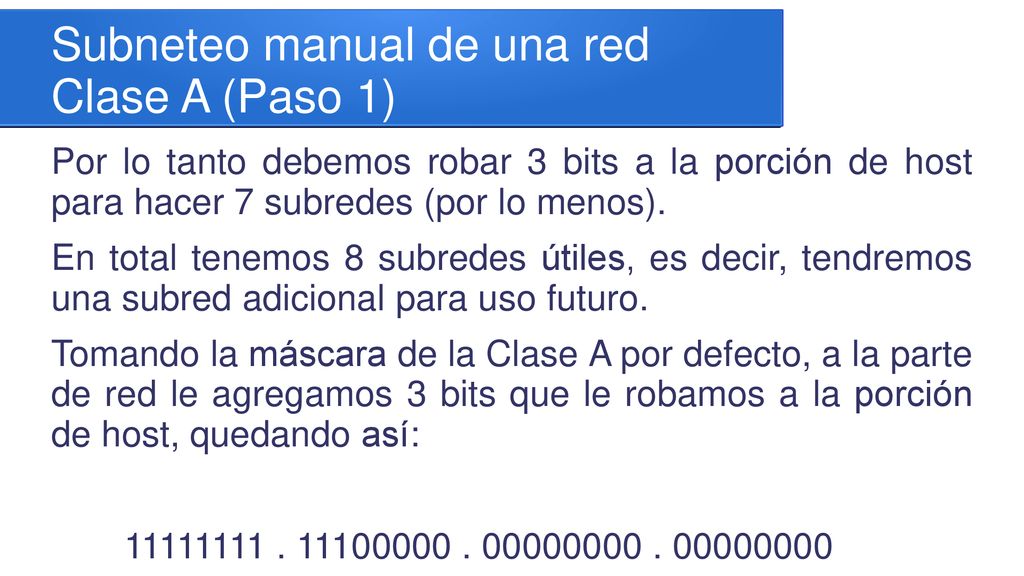

24 Subneteo manual de una red Clase A (Paso 1)
Por lo tanto debemos robar 3 bits a la porción de host para hacer 7 subredes (por lo menos). En total tenemos 8 subredes útiles, es decir, tendremos una subred adicional para uso futuro. Tomando la máscara de la Clase A por defecto, a la parte de red le agregamos 3 bits que le robamos a la porción de host, quedando así: Clase B Clase A Clase C

25 Subneteo manual de una red Clase A (Paso 1)

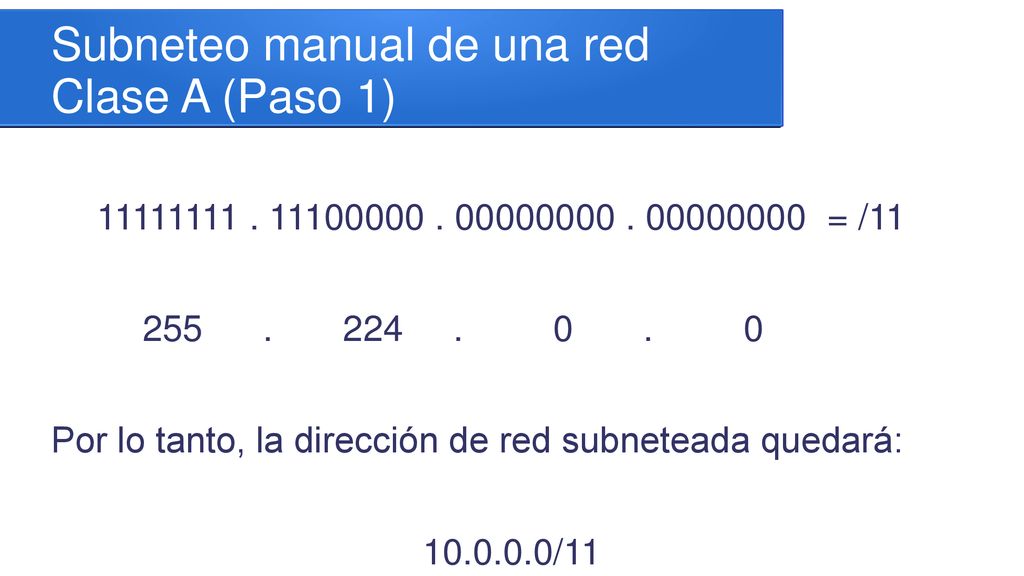

= /11 Por lo tanto, la dirección de red subneteada quedará: /11 Clase B Clase A Clase C

26 Subneteo manual de una red Clase A (Paso 2)

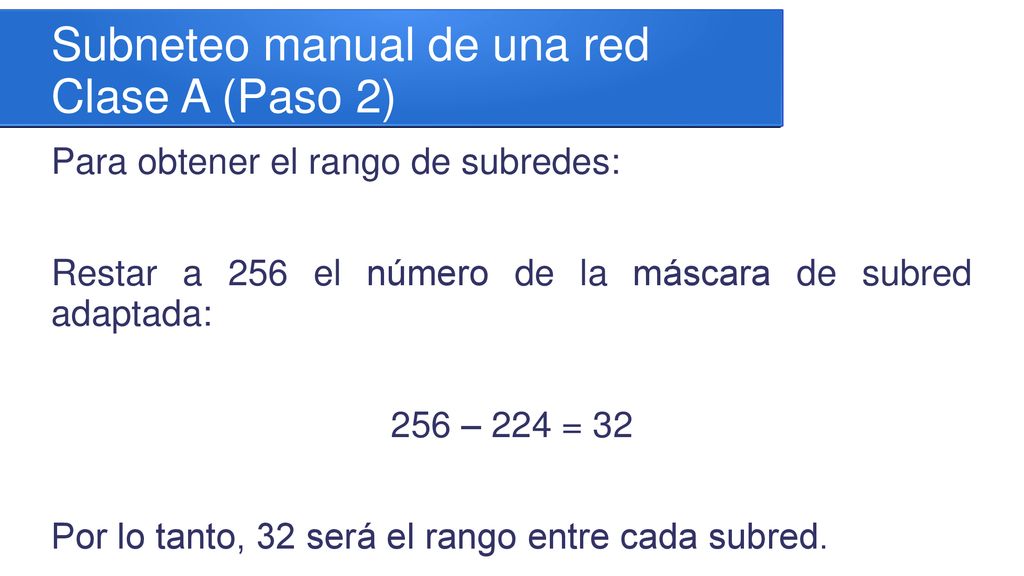

Para obtener el rango de subredes: Restar a 256 el número de la máscara de subred adaptada: 256 – 224 = 32 Por lo tanto, 32 será el rango entre cada subred. Clase B Clase A Clase C

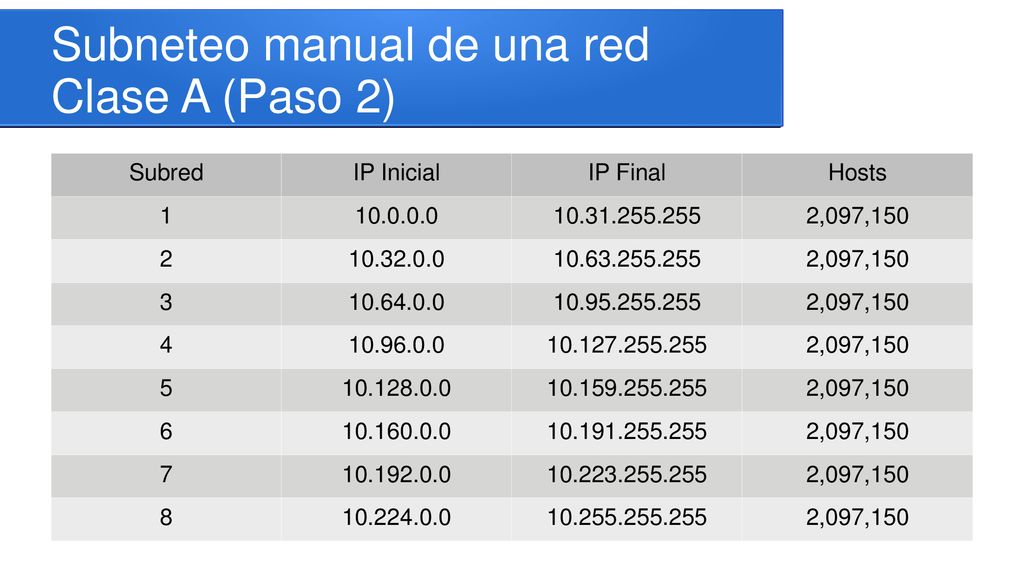

27 Subneteo manual de una red Clase A (Paso 2)
Subred IP Inicial IP Final Hosts 1 2,097,150 2 3 4 5 6 7 8 Clase B Clase A Clase C

28 Subneteo manual de una red Clase A (Paso 2)
Hay que recordar que la primera y la última direcciones IP de cada subred, no se asignan, ya que contienen la dirección de red y broadcast de cada subred Clase B Clase A Clase C
