1 Direccionamiento de la red: IPv4
Aspectos básicos de networking: Cálculo de Subredes

2 Objetivos Según una dirección IPv4 determinada, clasificarla según el tipo y describir cómo se utiliza en la red. Determinar la porción de red de la dirección host y explicar la función que cumple la máscara de subred en la división de las redes. Según la información de direccionamiento IPv4 y los criterios de diseño, calcular los componentes de direccionamiento adecuados.

3 Clasificación y definición de direcciones IPv4
La función del Subneteo o Subnetting es dividir una red IP física en subredes lógicas (redes más pequeñas) para que cada una de estas trabajen como una red individual, aunque todas pertenezcan a la misma red física y al mismo dominio. El Subneteo permite una mejor administración, control del tráfico y seguridad al segmentar la red por función. También, mejora el funcionamiento de la red al reducir el tráfico de broadcast de nuestra red.

4 Clasificación y definición de direcciones IPv4
Cada dirección IP completa de 32 bits se divide en la parte de la red y parte del host.

5 Clasificación y definición de direcciones IPv4
Las direcciones IP se dividen en clases para definir las redes de tamaño pequeño, mediano y grande. Las direcciones Clase A se asignan a las redes de mayor tamaño. Las direcciones Clase B se utilizan para las redes de tamaño medio y las de Clase C para redes pequeñas.

6 Dependiendo de la clase de la red, es la cantidad de bits para host que nos quedan disponibles.
Octeto

7 Clasificación y definición de direcciones IPv4

8 Máscara de Red Cada Clase tiene una máscara de red por defecto, la Clase A , la Clase B y la Clase C

9 Prefijo de Red. Una pregunta importante es: ¿Cómo es posible saber cuántos bits representan la porción de red y cuántos bits representan la porción de host? Al expresar una dirección de red, se agrega una longitud de prefijo. La longitud de prefijo es la cantidad de bits en la dirección que conforma la porción de red. Por ejemplo: en /25, /25 es la longitud de prefijo e indica que los primeros 25 bits son la dirección de red. Esto deja a los 7 bits restantes del último octeto, como la porción de host.

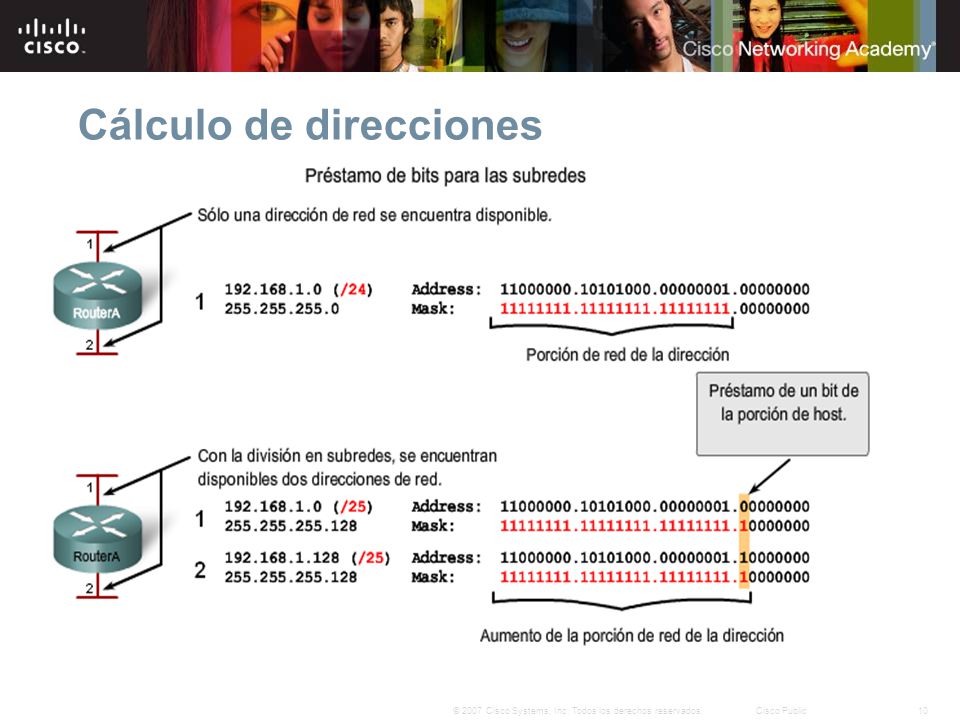

10 Cálculo de direcciones

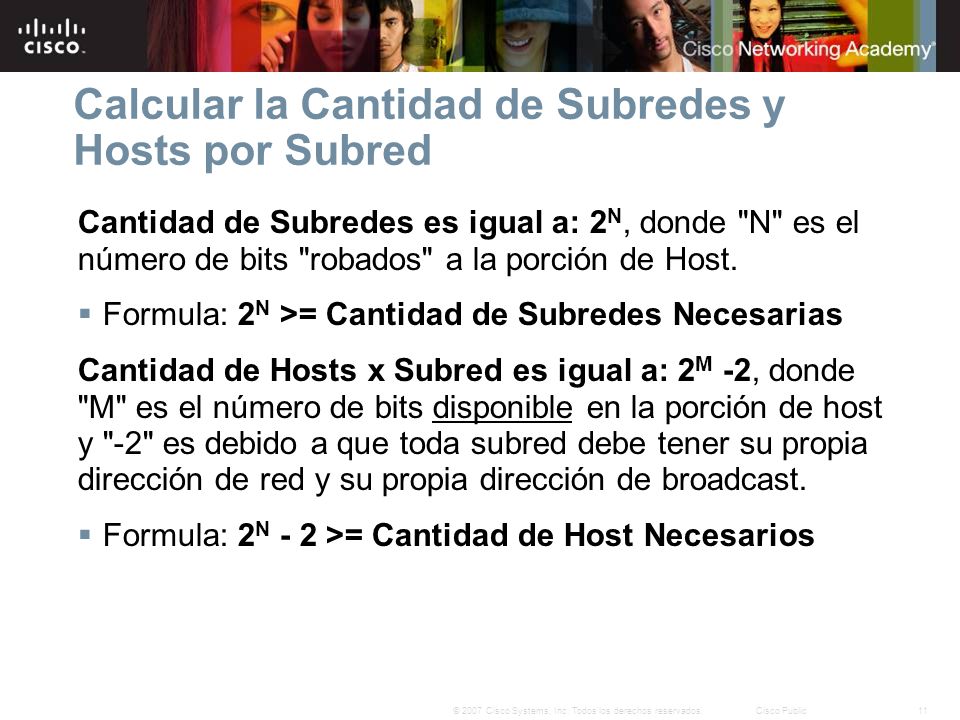

11 Calcular la Cantidad de Subredes y Hosts por Subred
Cantidad de Subredes es igual a: 2N, donde "N" es el número de bits "robados" a la porción de Host. Formula: 2N >= Cantidad de Subredes Necesarias Cantidad de Hosts x Subred es igual a: 2M -2, donde "M" es el número de bits disponible en la porción de host y "-2" es debido a que toda subred debe tener su propia dirección de red y su propia dirección de broadcast. Formula: 2N - 2 >= Cantidad de Host Necesarios

12 Ejemplo Nos dan la dirección de red Clase C /24 para realizar mediante subneteo 3 subredes. Se nos solicitaron 3 subredes, es decir que el resultado de 2N tiene que ser mayor o igual a 3. Aquí es donde utilizamos el exponente de nuestra tabla anterior.

13

14 Adaptar la Máscara por Defecto a Nuestras Subredes
Como robamos 2 bits a la porción de host. Agregamos los 2 bits robados reemplazándolos por "1" a la máscara Clase C por defecto y obtenemos la máscara adaptada

15 Esquema de Direccionamiento
Dirección de red: la dirección en la que se hace referencia a la red. Dirección de broadcast: una dirección especial utilizada para enviar datos a todos los hosts de la red.(siguiente subred – 1) Direcciones host: las direcciones asignadas a los dispositivos finales de la red. (desde direccion de red +1 , hasta siguiente subred – 2)

16 Actividad. Nos dan la dirección de red Clase C /24 para realizar mediante subneteo. 10 subredes 17 subredes 52 subredes Se solicita mascara de subred y esquema de direccionamiento para cada una de las solicitudes

17
