INSTALACIONES PARA GASES

Presentación del tema: "INSTALACIONES PARA GASES"— Transcripción de la presentación:

1 INSTALACIONES PARA GASES
UNIVERSIDAD DE SAN CARLOS DE GUATEMALA CENTRO UNIVERSITARIO DE OCCIDENTE DIVISION DE CIENCIAS DE LA INGENIERIA MANTENIMIENTO DE HOSPITALES 1 ING. GLEN JUI INSTALACIONES PARA GASES CRIOGENICOS: POR: Walter Isaí Aguilar Tuc Fernando Isaí de Paz Chel

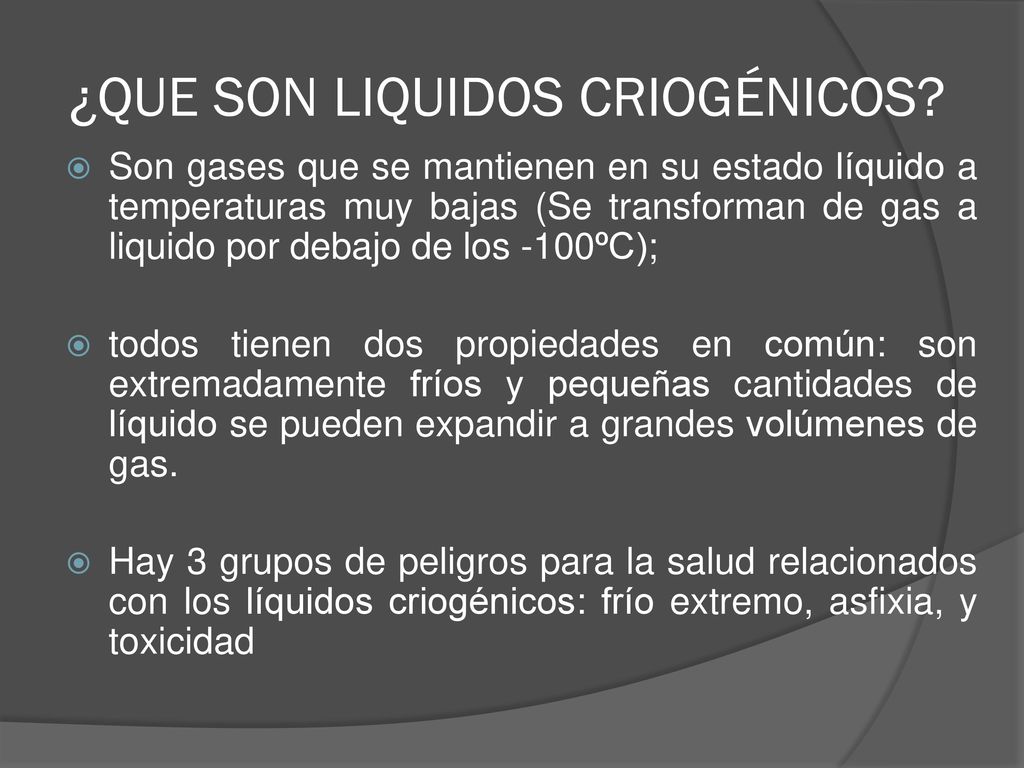

2 ¿QUE SON LIQUIDOS CRIOGÉNICOS?

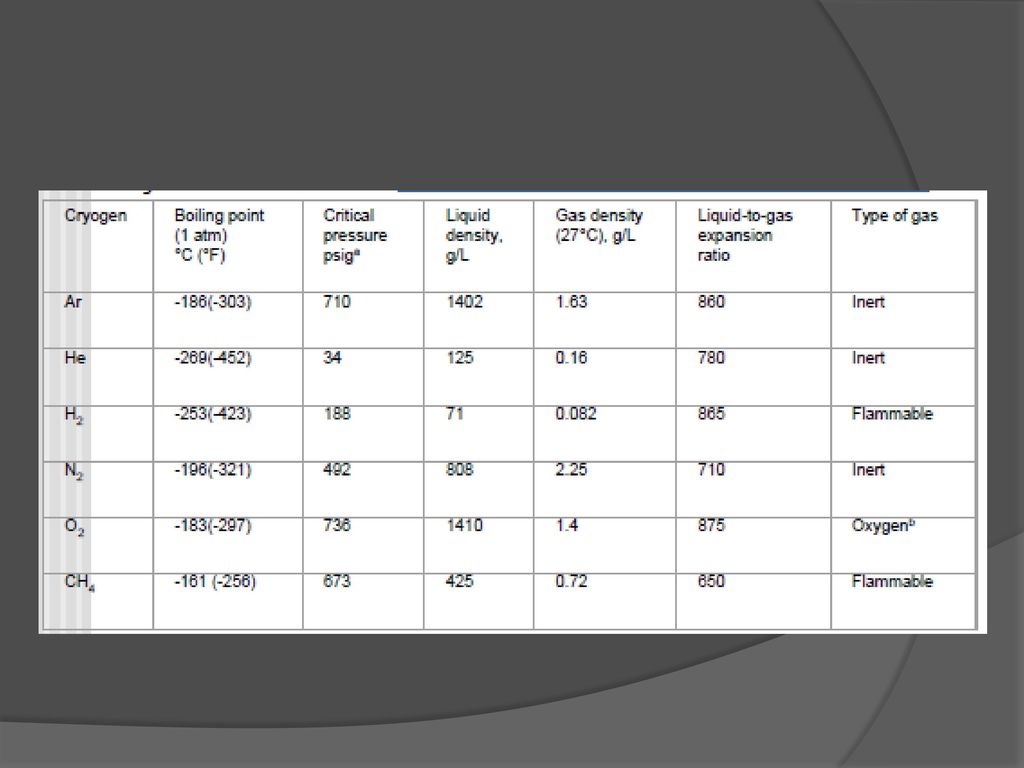

Son gases que se mantienen en su estado líquido a temperaturas muy bajas (Se transforman de gas a liquido por debajo de los -100ºC); todos tienen dos propiedades en común: son extremadamente fríos y pequeñas cantidades de líquido se pueden expandir a grandes volúmenes de gas. Hay 3 grupos de peligros para la salud relacionados con los líquidos criogénicos: frío extremo, asfixia, y toxicidad

3

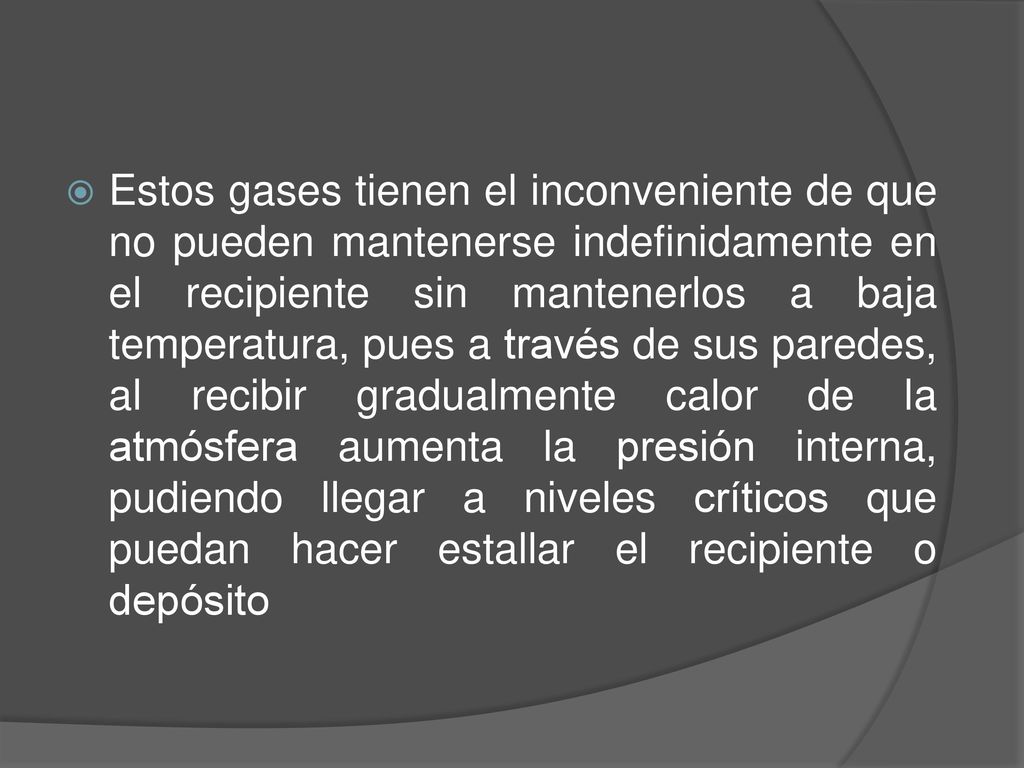

4 Estos gases tienen el inconveniente de que no pueden mantenerse indefinidamente en el recipiente sin mantenerlos a baja temperatura, pues a través de sus paredes, al recibir gradualmente calor de la atmósfera aumenta la presión interna, pudiendo llegar a niveles críticos que puedan hacer estallar el recipiente o depósito

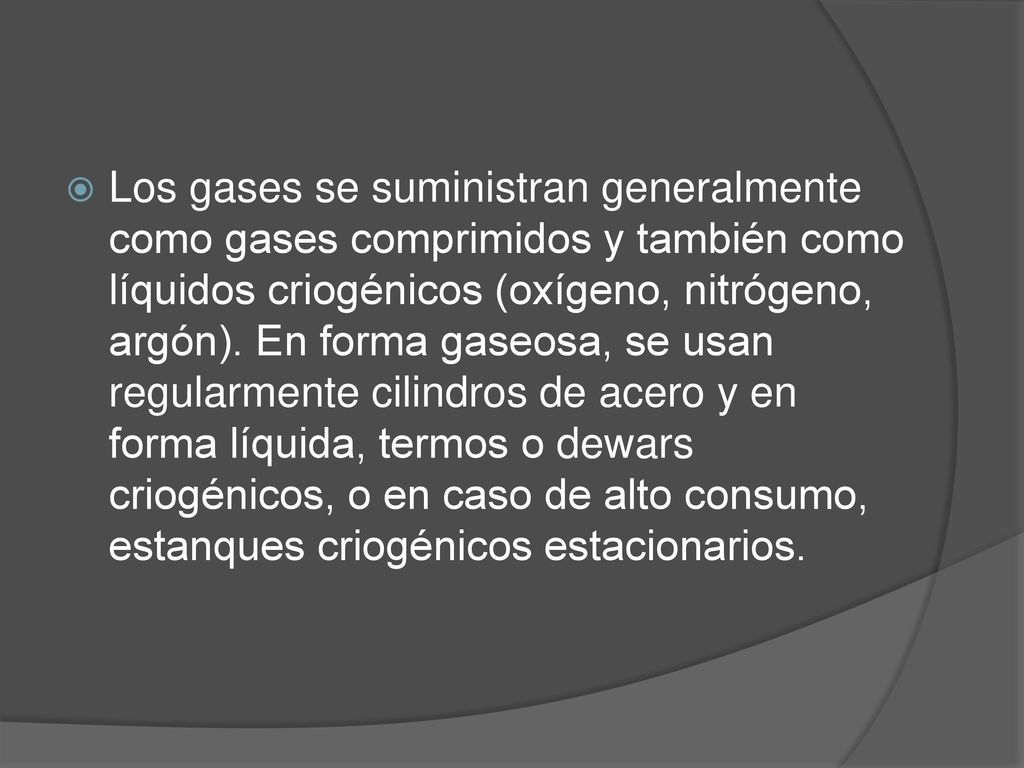

5 Los gases se suministran generalmente como gases comprimidos y también como líquidos criogénicos (oxígeno, nitrógeno, argón). En forma gaseosa, se usan regularmente cilindros de acero y en forma líquida, termos o dewars criogénicos, o en caso de alto consumo, estanques criogénicos estacionarios.

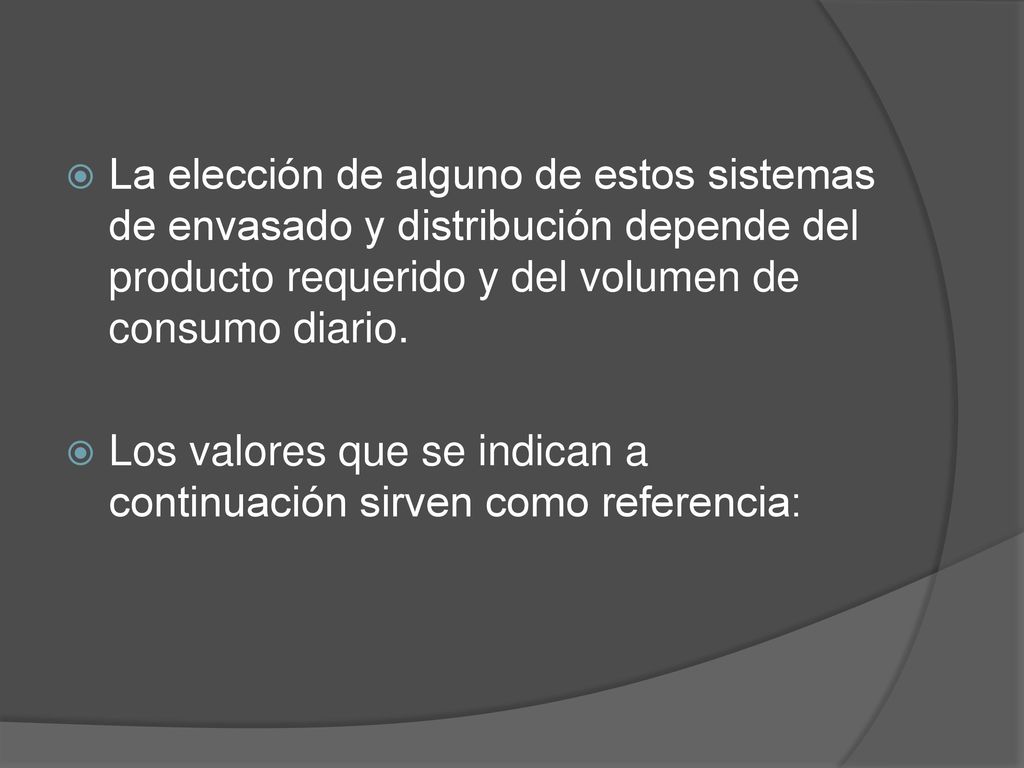

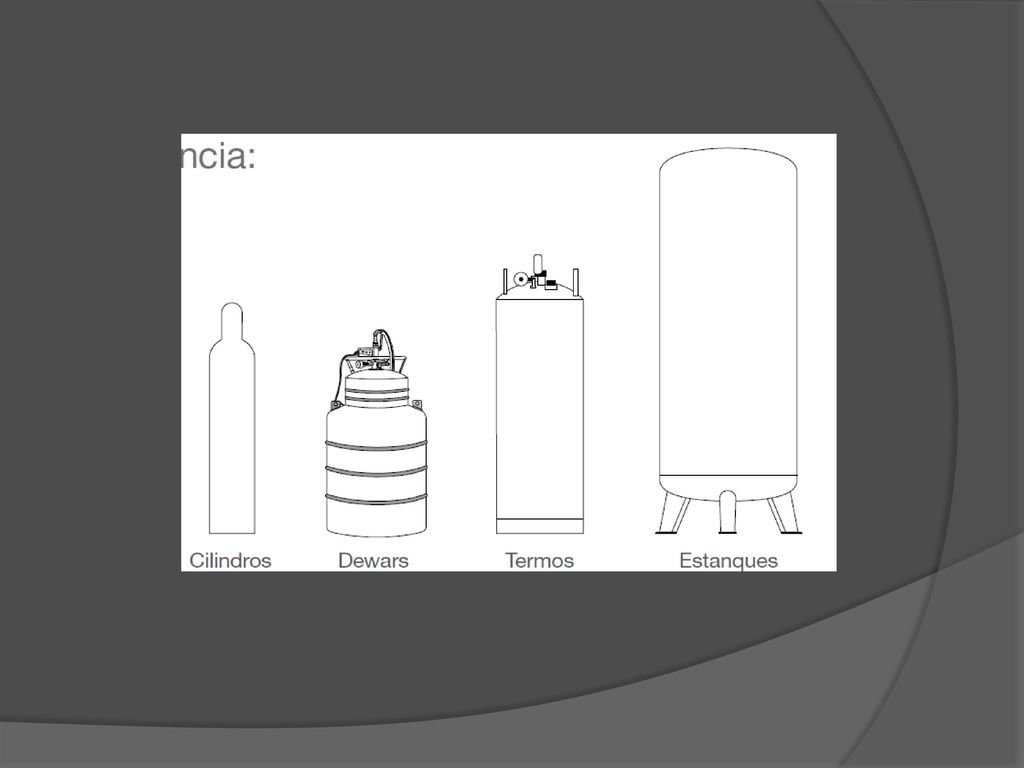

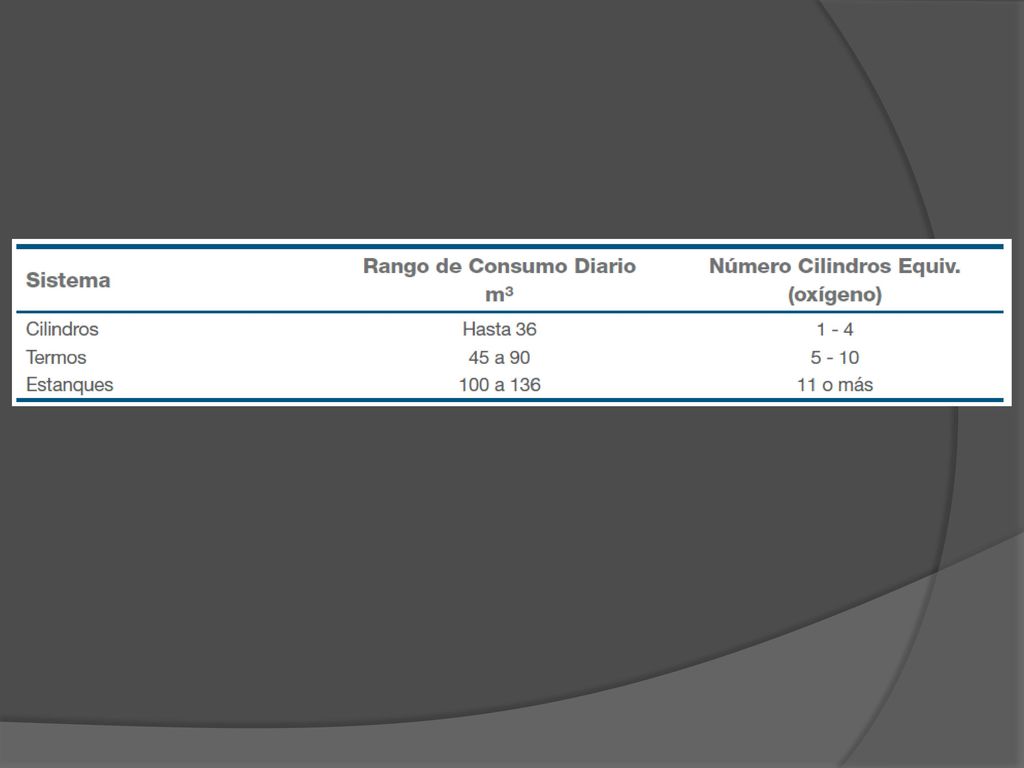

6 La elección de alguno de estos sistemas de envasado y distribución depende del producto requerido y del volumen de consumo diario. Los valores que se indican a continuación sirven como referencia:

7

8

9 DEPOSITOS CRIOGENICOS

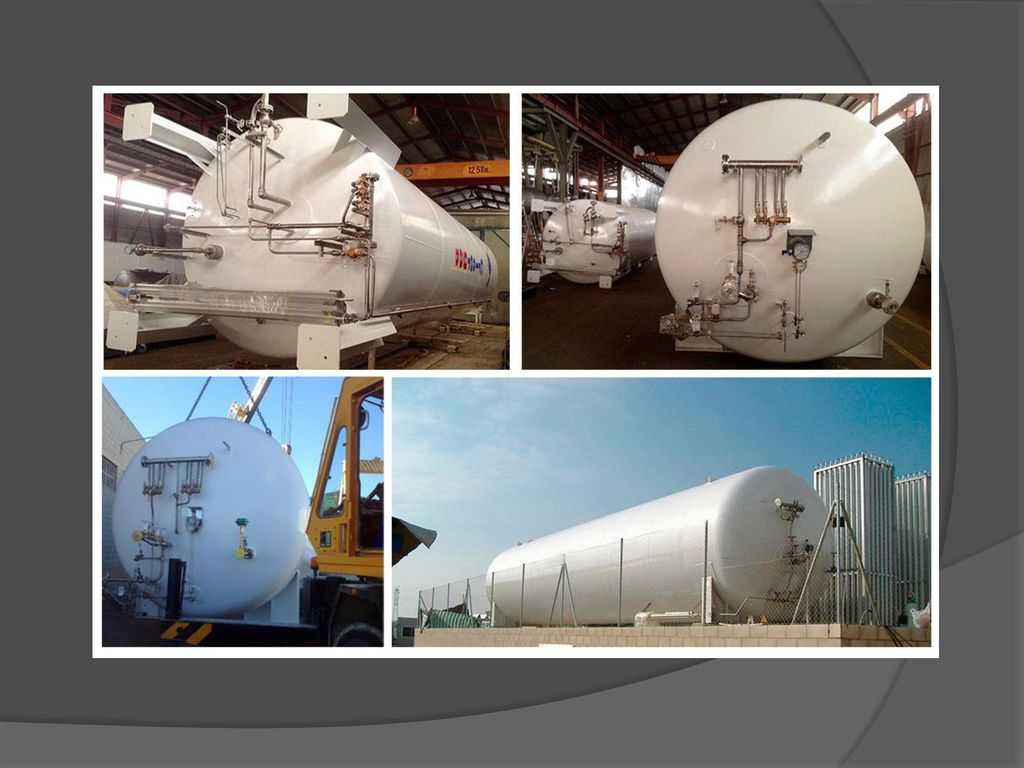

Utilizados para almacenar líquidos criogénicos, Está formado por dos recipientes, uno dentro de otro, con un fuerte aislamiento térmico en la cámara entre ambos, con aislamiento de alto vacío.

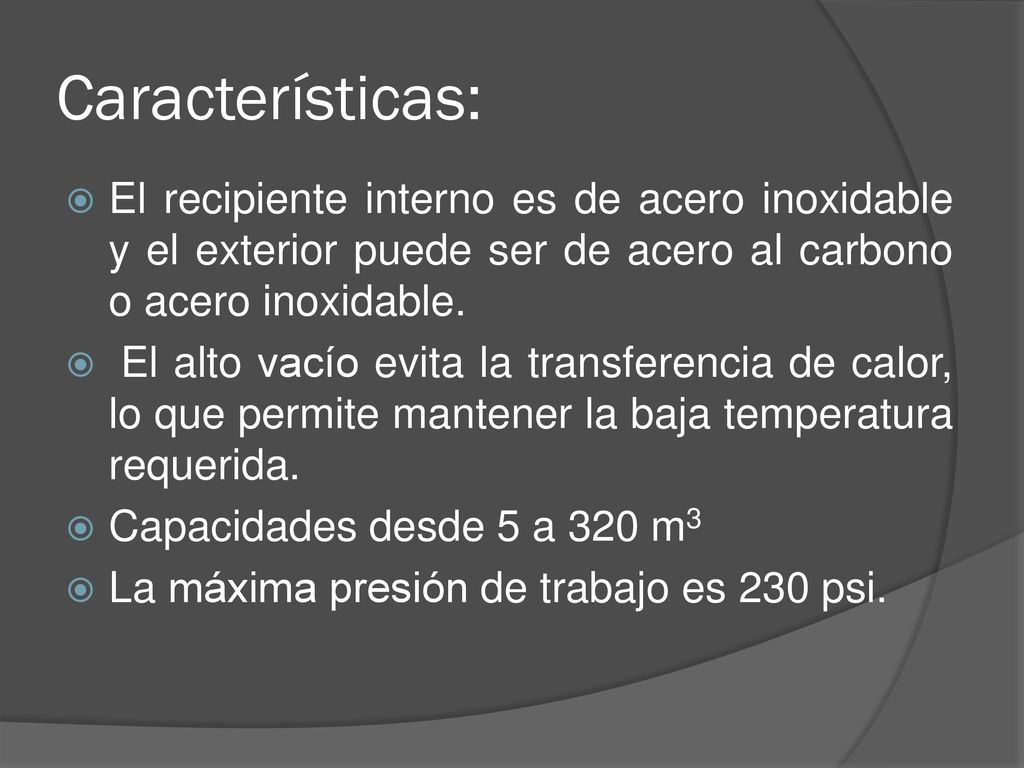

10 Características: El recipiente interno es de acero inoxidable y el exterior puede ser de acero al carbono o acero inoxidable. El alto vacío evita la transferencia de calor, lo que permite mantener la baja temperatura requerida. Capacidades desde 5 a 320 m3 La máxima presión de trabajo es 230 psi.

11

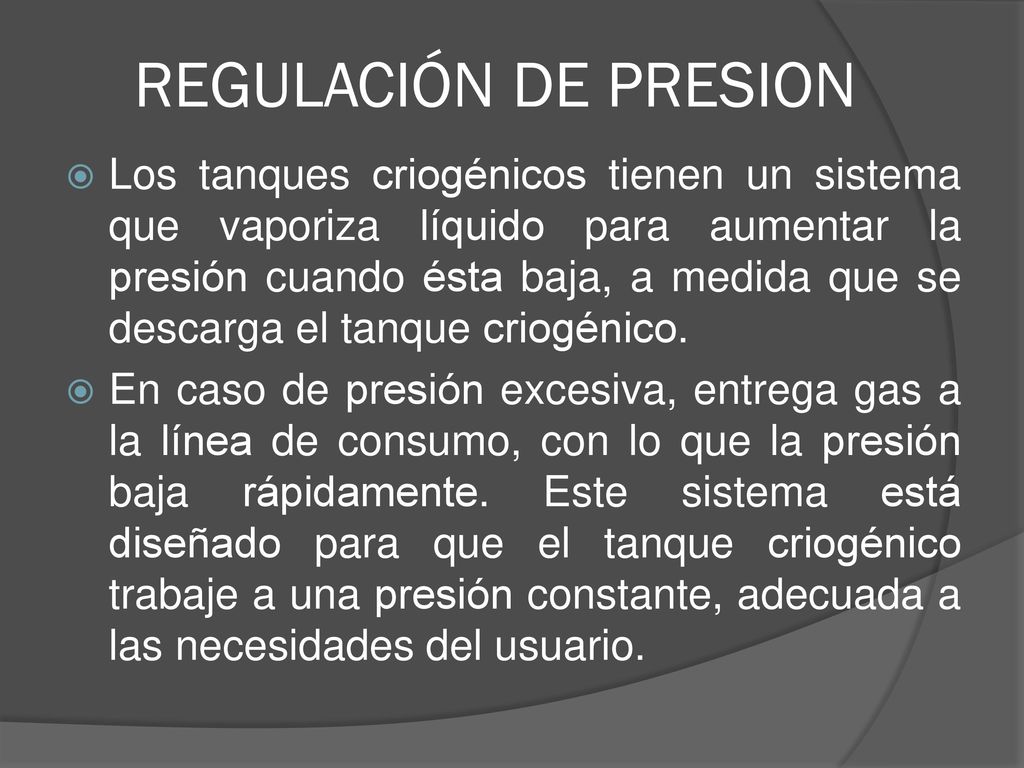

12 REGULACIÓN DE PRESION Los tanques criogénicos tienen un sistema que vaporiza líquido para aumentar la presión cuando ésta baja, a medida que se descarga el tanque criogénico. En caso de presión excesiva, entrega gas a la línea de consumo, con lo que la presión baja rápidamente. Este sistema está diseñado para que el tanque criogénico trabaje a una presión constante, adecuada a las necesidades del usuario.

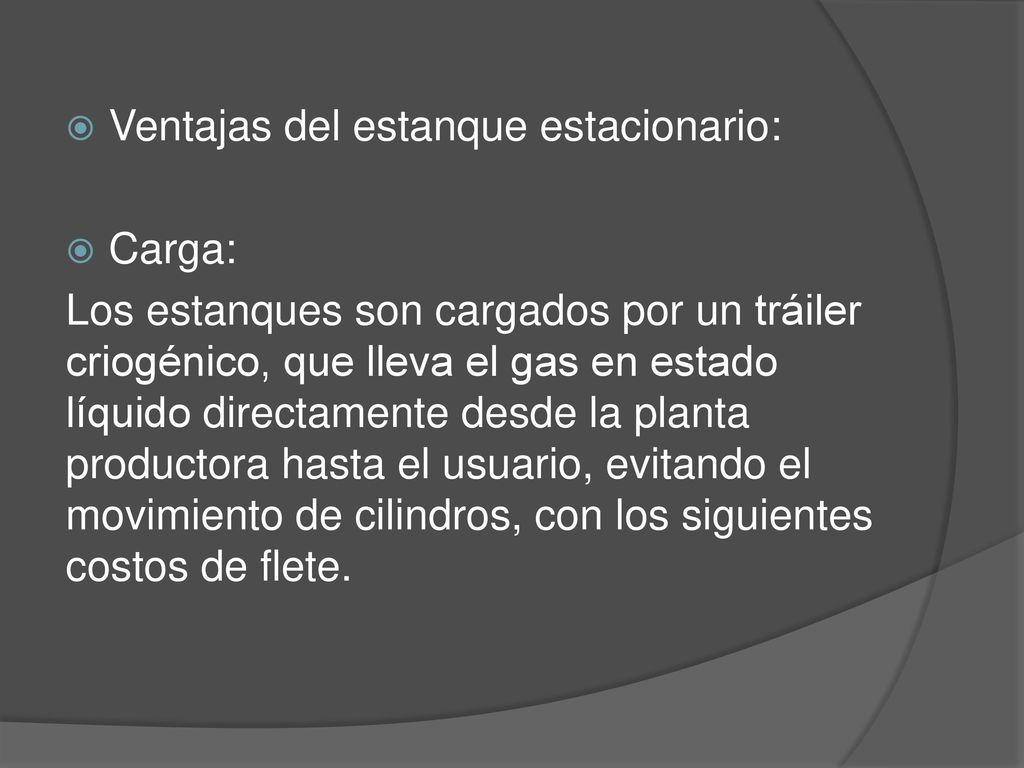

13 Ventajas del estanque estacionario:
Carga: Los estanques son cargados por un tráiler criogénico, que lleva el gas en estado líquido directamente desde la planta productora hasta el usuario, evitando el movimiento de cilindros, con los siguientes costos de flete.

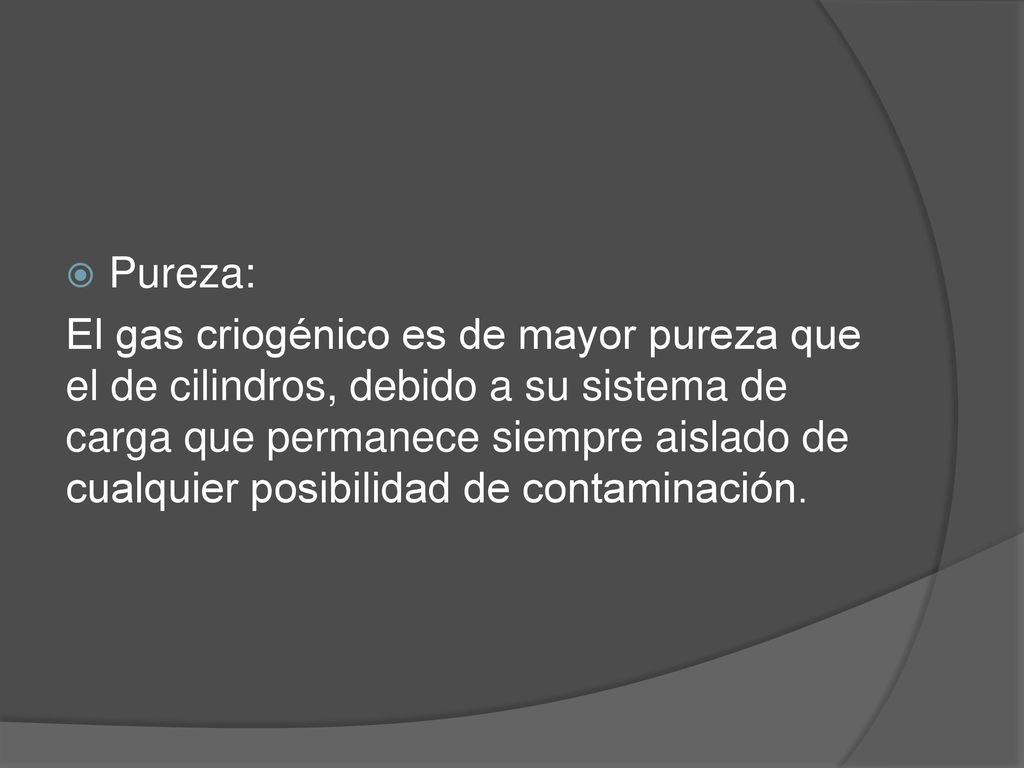

14 Pureza: El gas criogénico es de mayor pureza que el de cilindros, debido a su sistema de carga que permanece siempre aislado de cualquier posibilidad de contaminación.

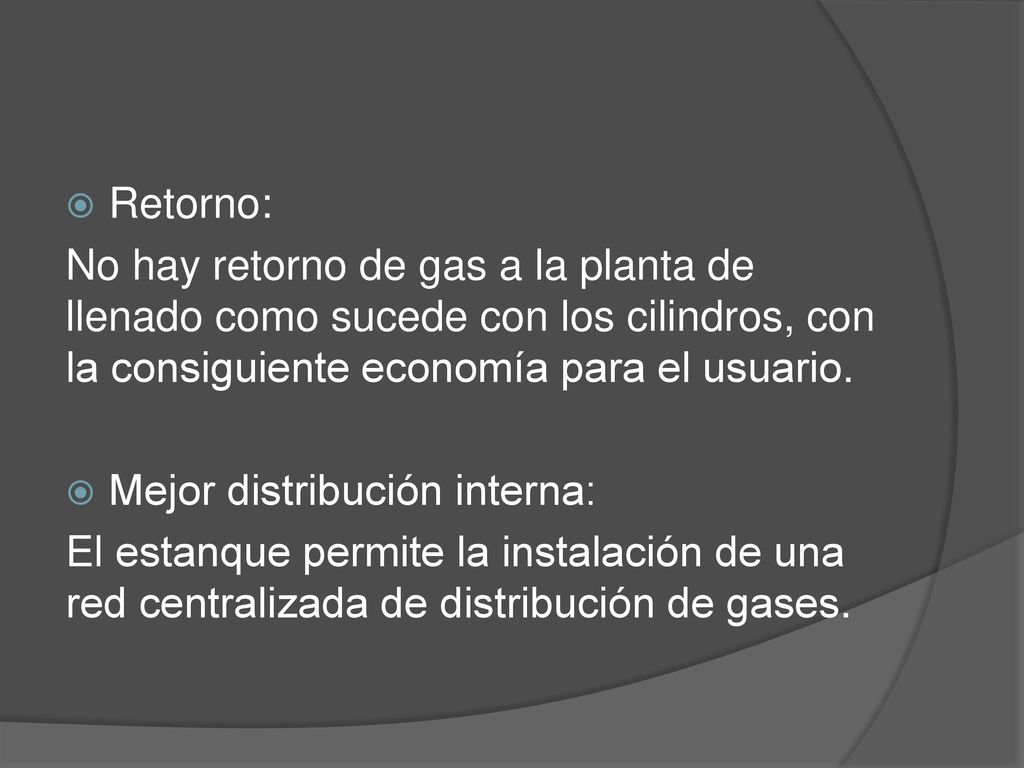

15 Retorno: No hay retorno de gas a la planta de llenado como sucede con los cilindros, con la consiguiente economía para el usuario. Mejor distribución interna: El estanque permite la instalación de una red centralizada de distribución de gases.

16

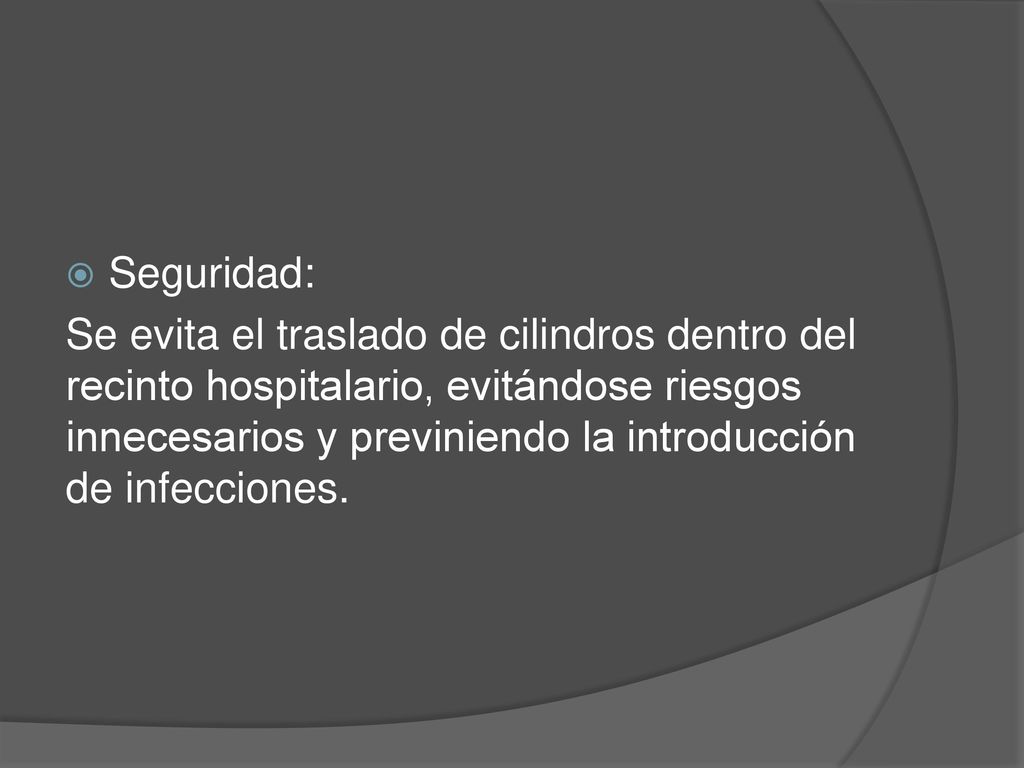

17 Seguridad: Se evita el traslado de cilindros dentro del recinto hospitalario, evitándose riesgos innecesarios y previniendo la introducción de infecciones.

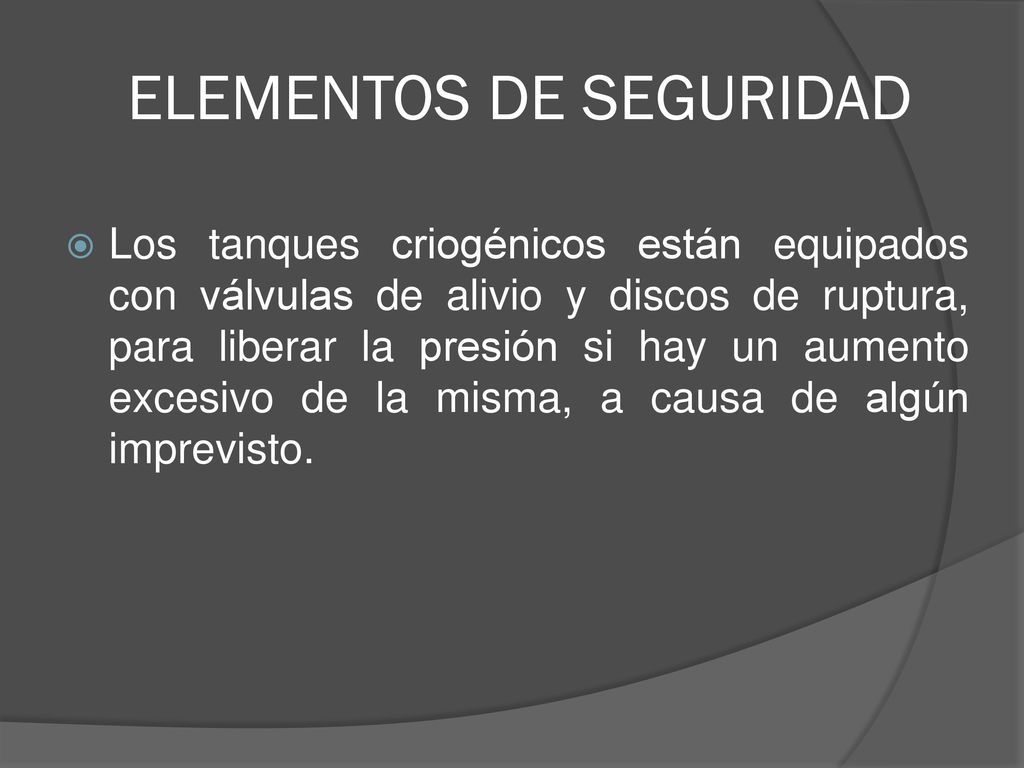

18 ELEMENTOS DE SEGURIDAD
Los tanques criogénicos están equipados con válvulas de alivio y discos de ruptura, para liberar la presión si hay un aumento excesivo de la misma, a causa de algún imprevisto.

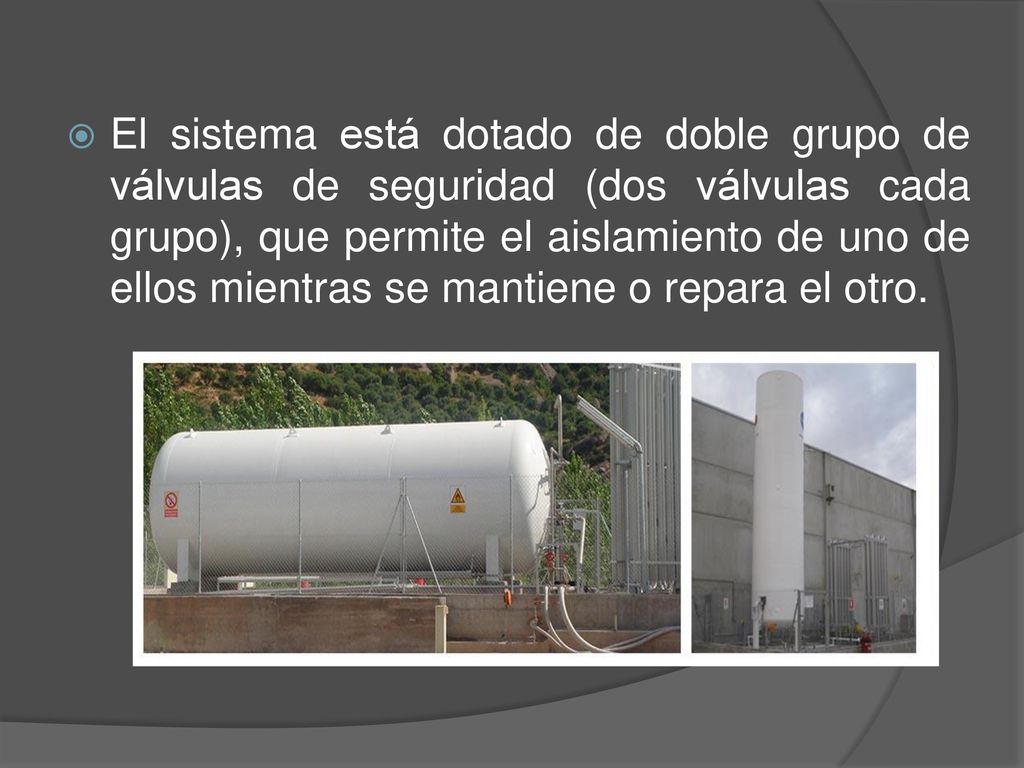

19 El sistema está dotado de doble grupo de válvulas de seguridad (dos válvulas cada grupo), que permite el aislamiento de uno de ellos mientras se mantiene o repara el otro.

20 Sistema Criogénico

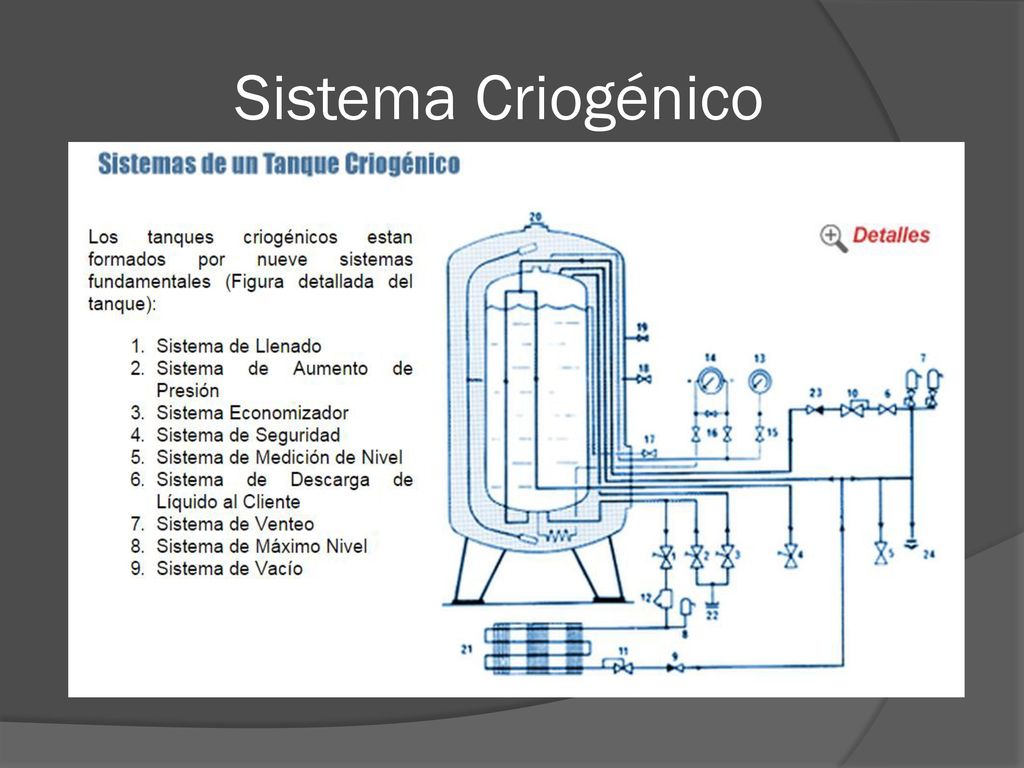

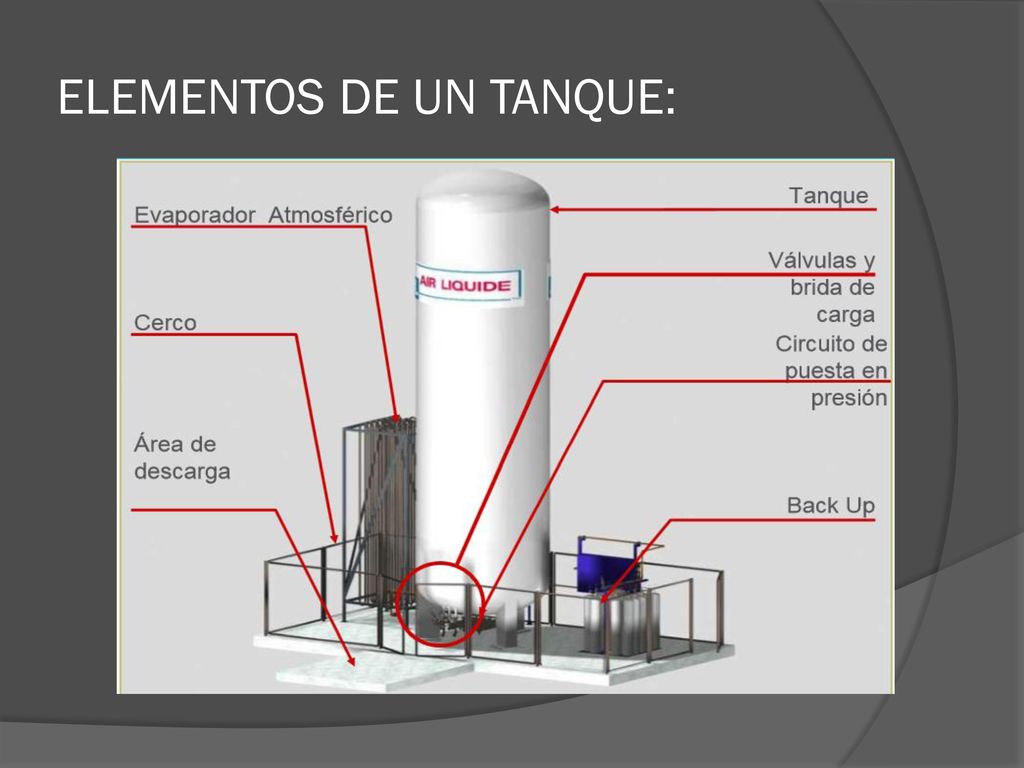

21 ELEMENTOS DE UN TANQUE:

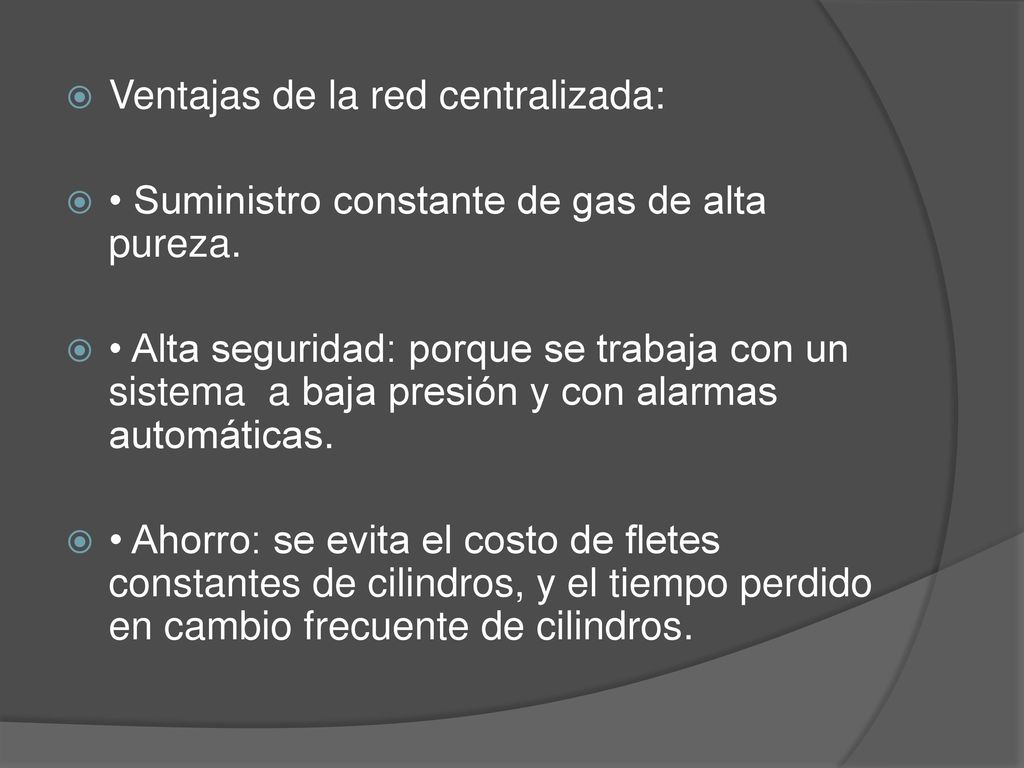

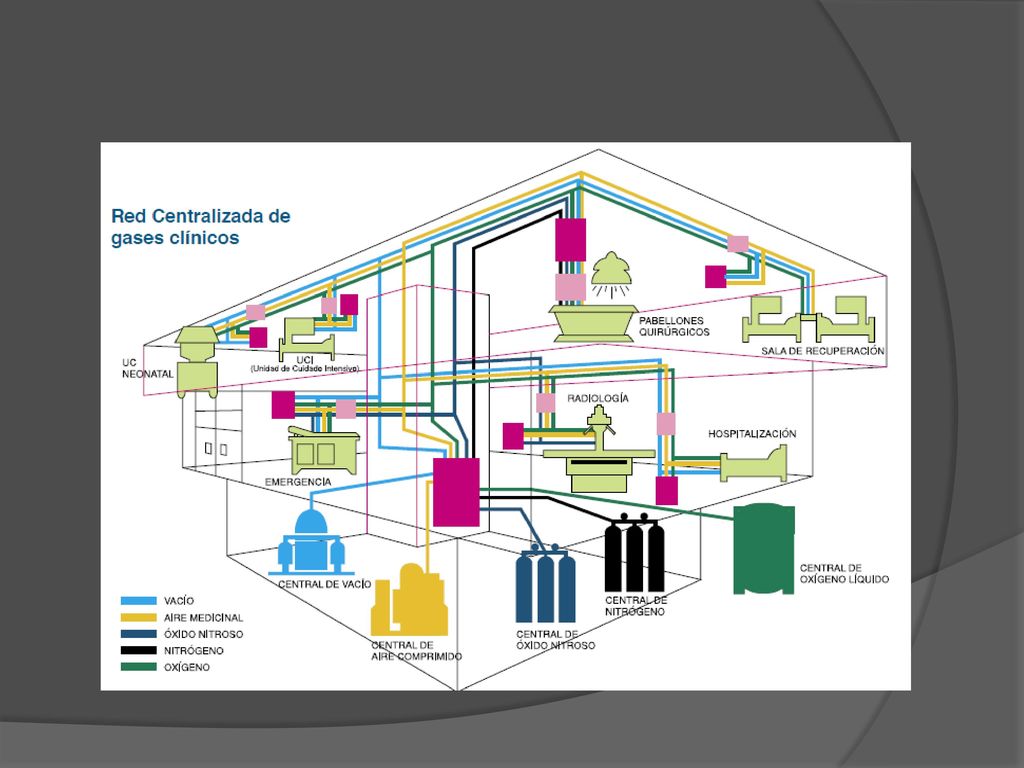

22 Ventajas de la red centralizada:
• Suministro constante de gas de alta pureza. • Alta seguridad: porque se trabaja con un sistema a baja presión y con alarmas automáticas. • Ahorro: se evita el costo de fletes constantes de cilindros, y el tiempo perdido en cambio frecuente de cilindros.

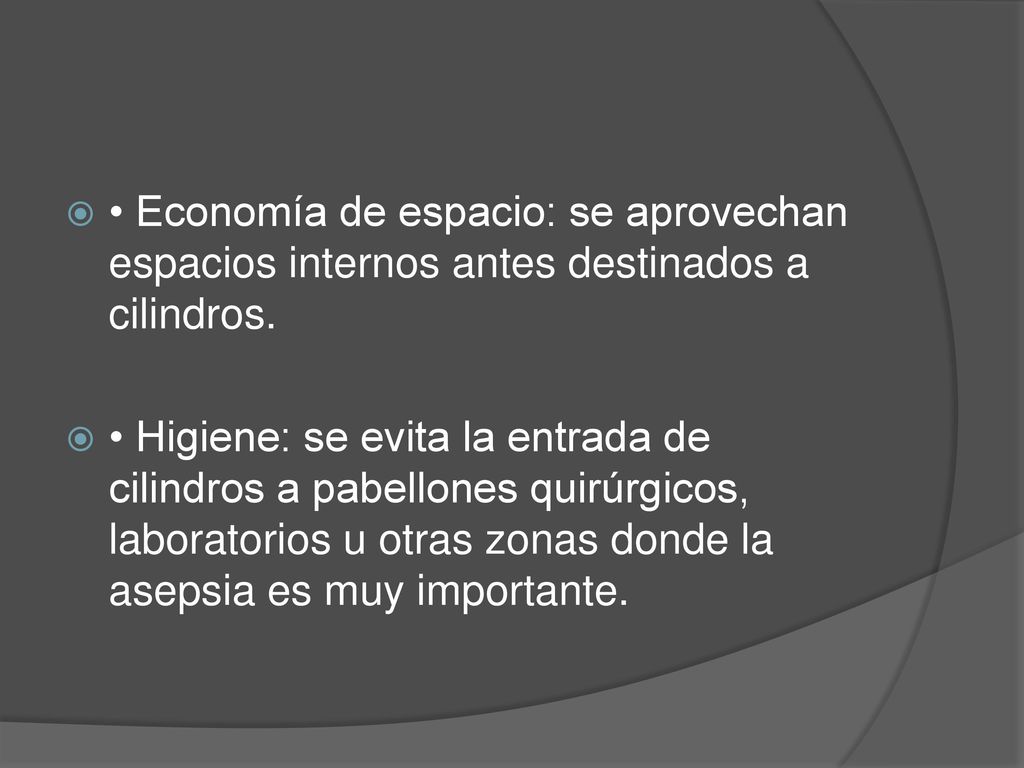

23 • Economía de espacio: se aprovechan espacios internos antes destinados a cilindros.
• Higiene: se evita la entrada de cilindros a pabellones quirúrgicos, laboratorios u otras zonas donde la asepsia es muy importante.

24 Detección de fugas: Todo sistema diseñado para uso con gases presurizados debe ser verificado en cuanto a su estanqueidad, antes de ser usado. Este control puede ser hecho con nitrógeno para purgar además del sistema la humedad del aire. Esta verificación permite prevenir la posibilidad de escape de gases que pueden ser tóxicos o inflamables.

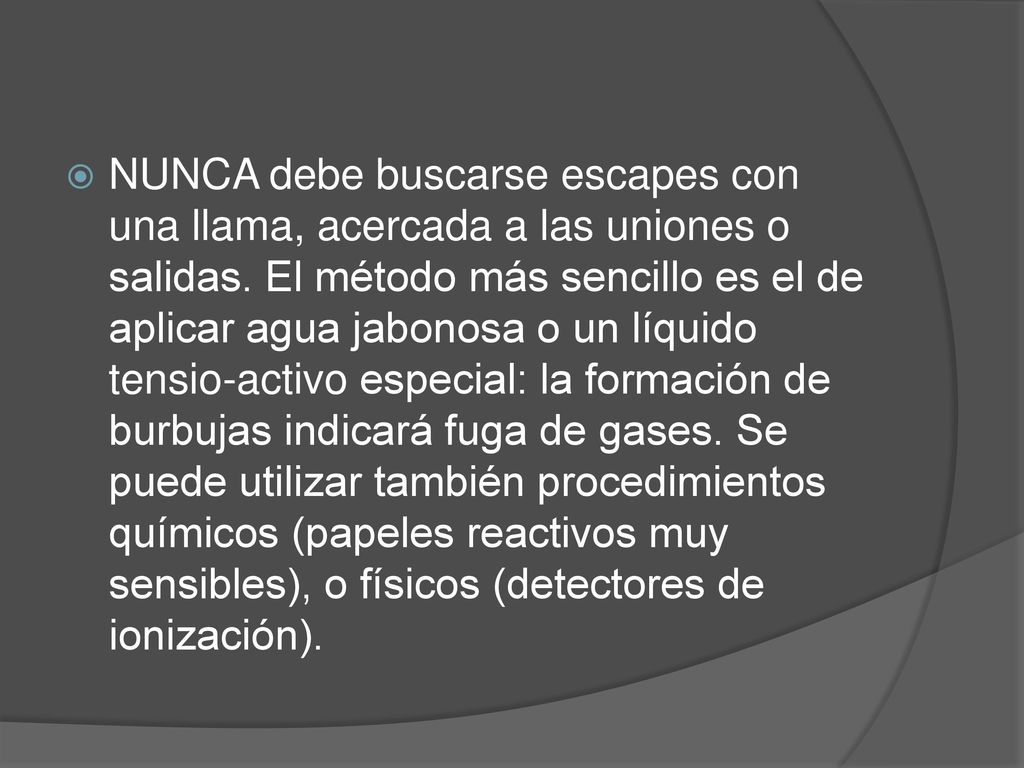

25 NUNCA debe buscarse escapes con una llama, acercada a las uniones o salidas. El método más sencillo es el de aplicar agua jabonosa o un líquido tensio-activo especial: la formación de burbujas indicará fuga de gases. Se puede utilizar también procedimientos químicos (papeles reactivos muy sensibles), o físicos (detectores de ionización).

26

27 Seguridad y líquidos criogénicos:

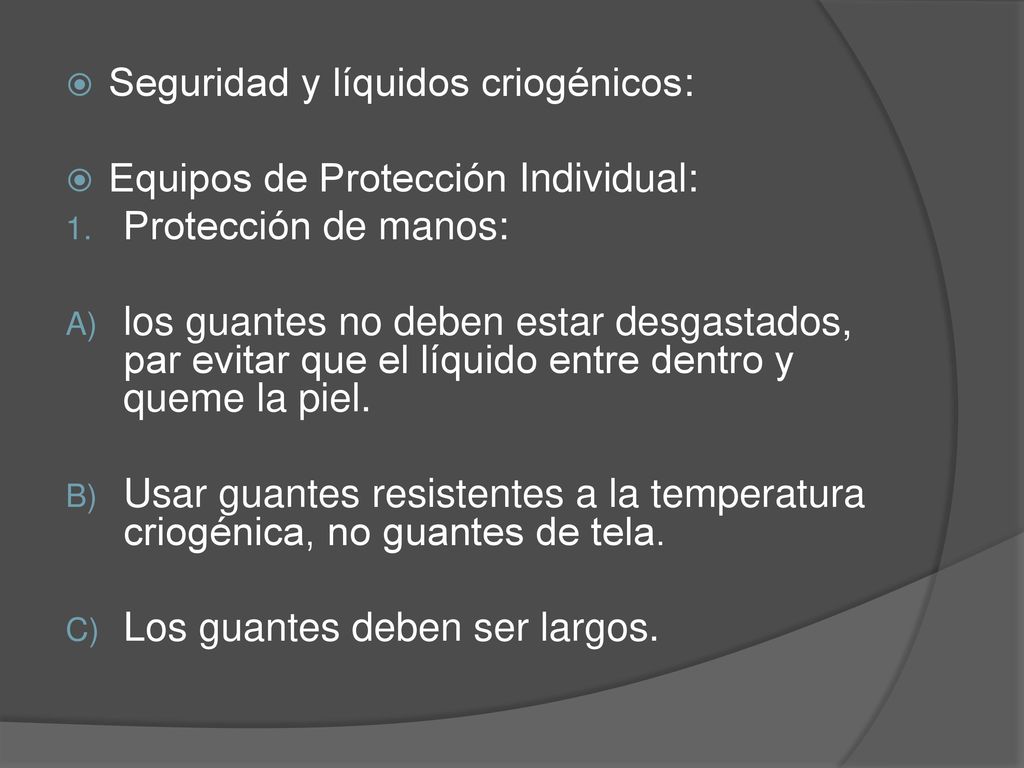

Equipos de Protección Individual: Protección de manos: los guantes no deben estar desgastados, par evitar que el líquido entre dentro y queme la piel. Usar guantes resistentes a la temperatura criogénica, no guantes de tela. Los guantes deben ser largos.

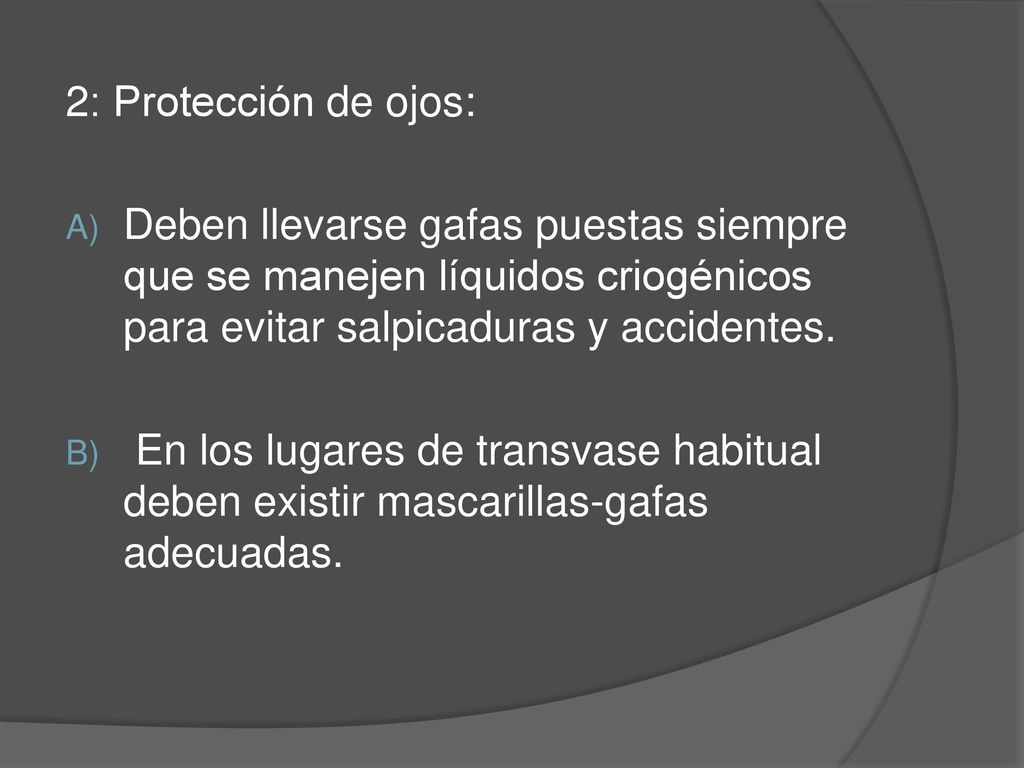

28 2: Protección de ojos: Deben llevarse gafas puestas siempre que se manejen líquidos criogénicos para evitar salpicaduras y accidentes. En los lugares de transvase habitual deben existir mascarillas-gafas adecuadas.

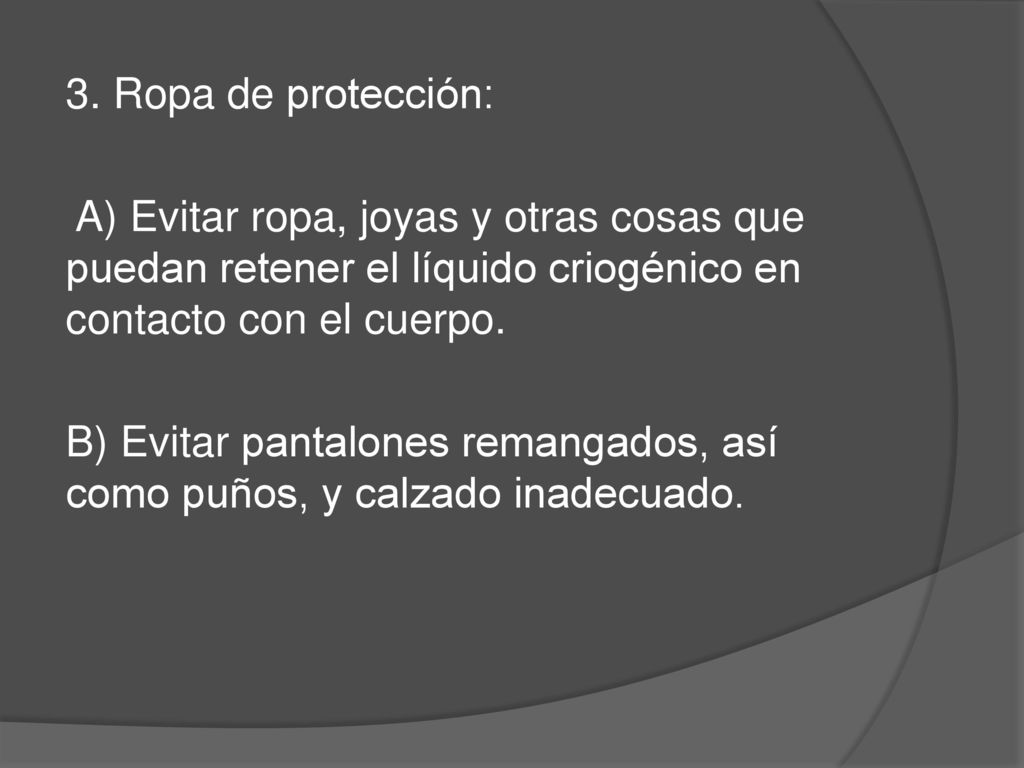

29 3. Ropa de protección: A) Evitar ropa, joyas y otras cosas que puedan retener el líquido criogénico en contacto con el cuerpo. B) Evitar pantalones remangados, así como puños, y calzado inadecuado.

30 Emergencias y primeros auxilios:

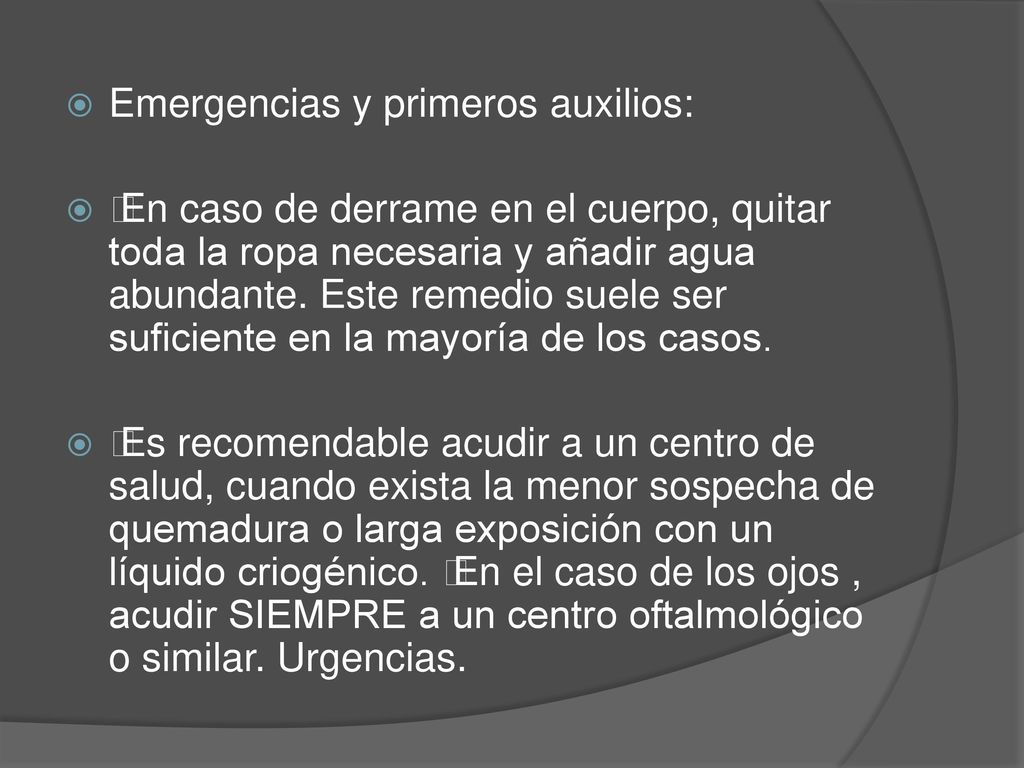

„ En caso de derrame en el cuerpo, quitar toda la ropa necesaria y añadir agua abundante. Este remedio suele ser suficiente en la mayoría de los casos. „ Es recomendable acudir a un centro de salud, cuando exista la menor sospecha de quemadura o larga exposición con un líquido criogénico. „ En el caso de los ojos , acudir SIEMPRE a un centro oftalmológico o similar. Urgencias.

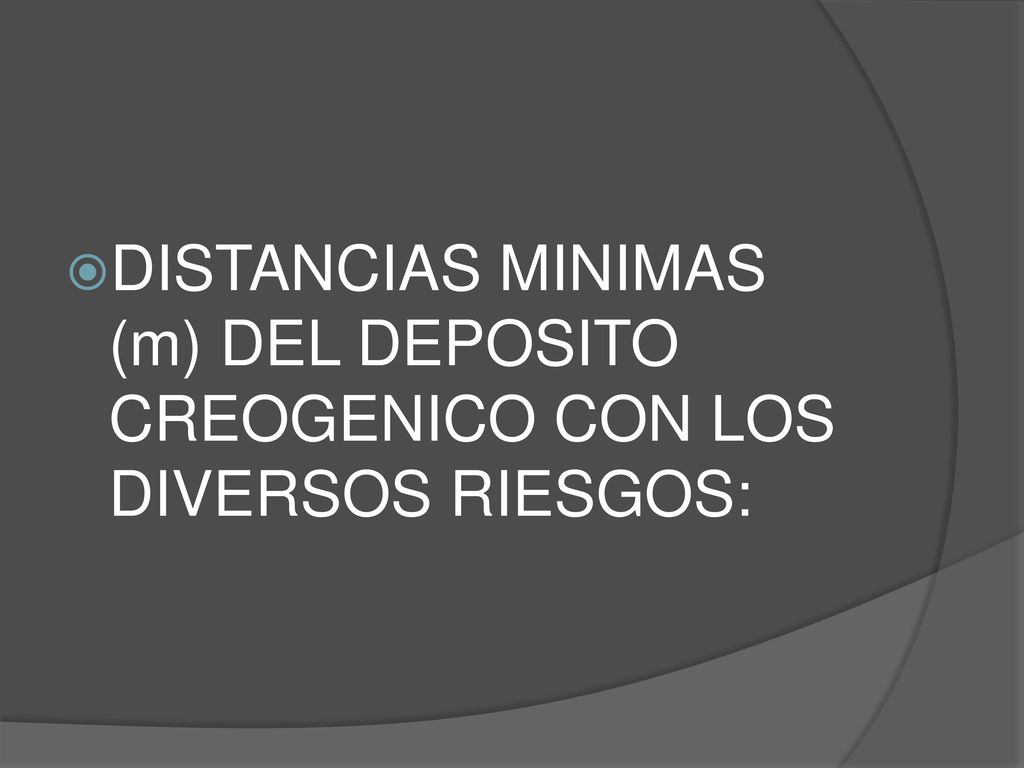

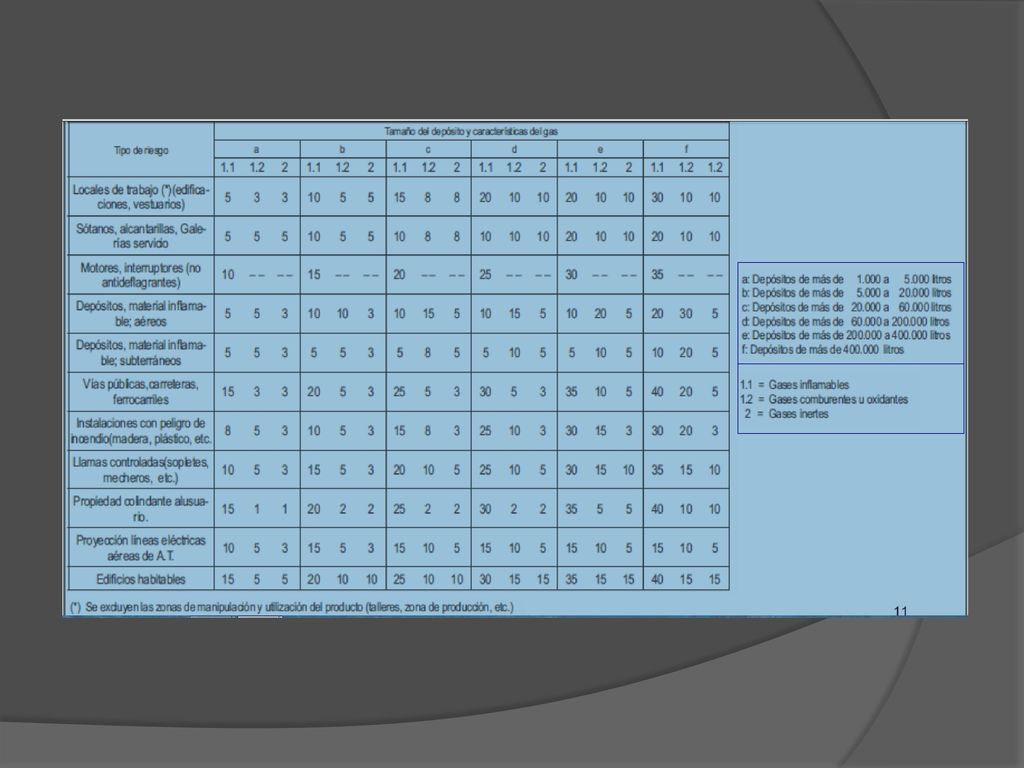

31 DISTANCIAS MINIMAS (m) DEL DEPOSITO CREOGENICO CON LOS DIVERSOS RIESGOS:
