Planta LESDE Toquepala Proceso Hidrometalúrgico con Cero Emisiones

Presentación del tema: "Planta LESDE Toquepala Proceso Hidrometalúrgico con Cero Emisiones"— Transcripción de la presentación:

1 Planta LESDE Toquepala Proceso Hidrometalúrgico con Cero Emisiones
Ing. José Luis Tenorio Condori Ing. Metalurgista & Control de Procesos Planta LESDE Ing. José Arenas Barreda Gerente Planta LESDE “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO” 17 al 20 de Noviembre del 2015 UNIVERSIDAD NACIONAL JORGE BASADRE GROHMANN–TACNA FACULTAD DE INGENIERIA

2 “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

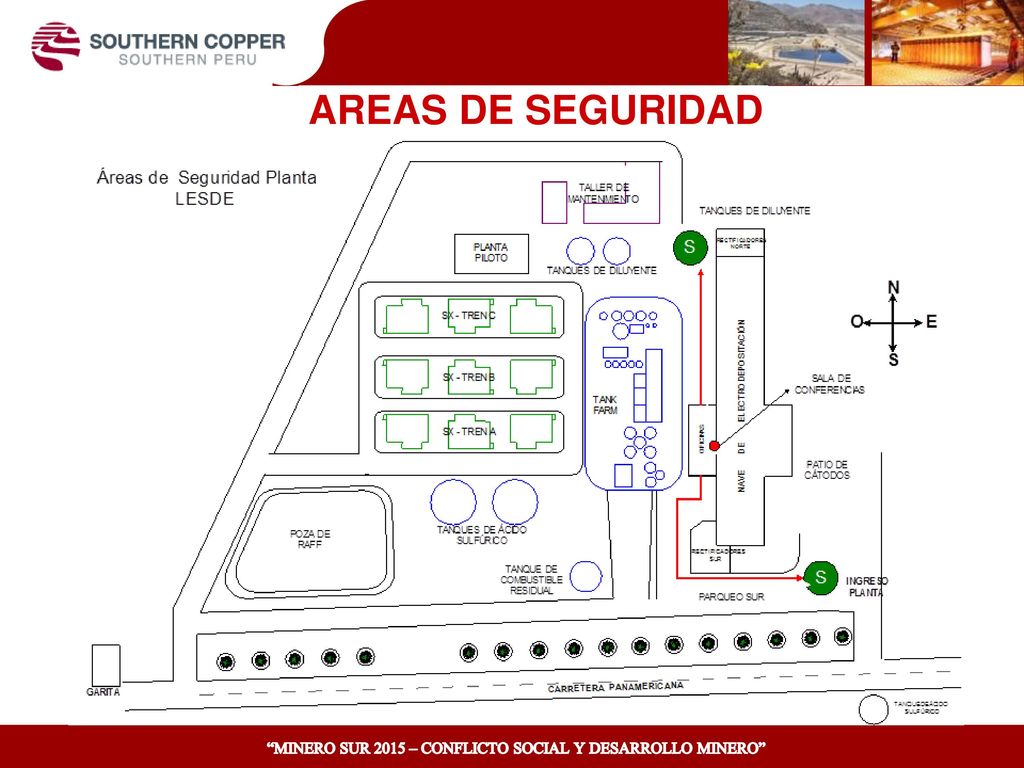

AREAS DE SEGURIDAD “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

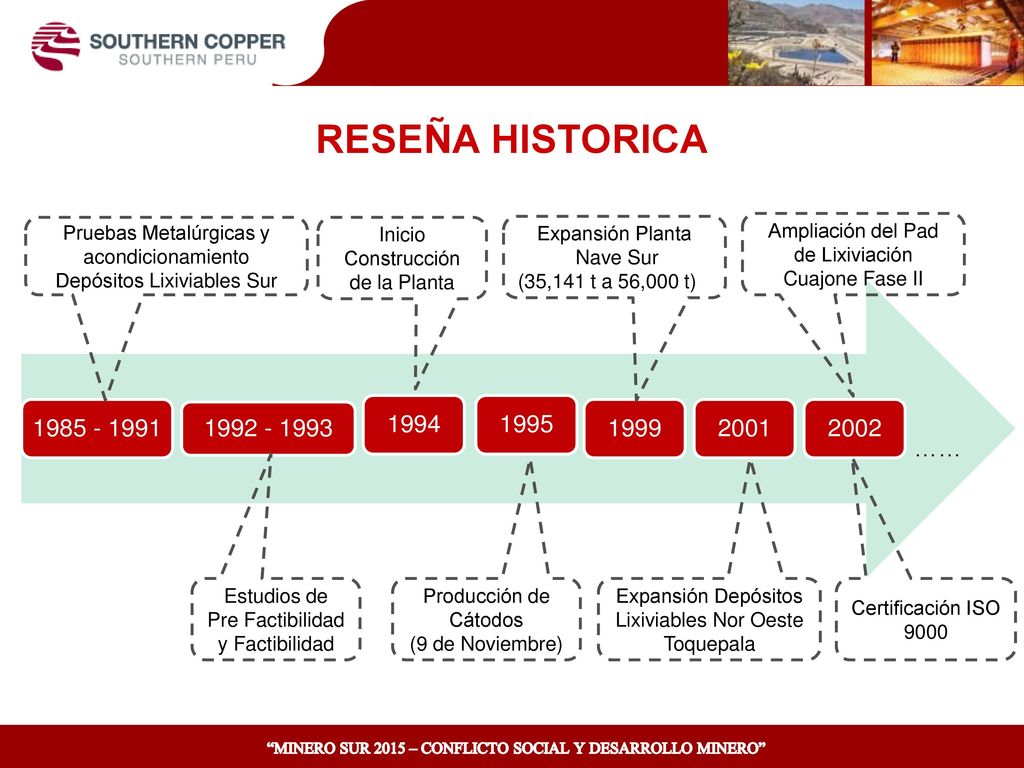

3 RESEÑA HISTORICA Pruebas Metalúrgicas y acondicionamiento Depósitos Lixiviables Sur Inicio Construcción de la Planta Expansión Planta Nave Sur (35,141 t a 56,000 t) Ampliación del Pad de Lixiviación Cuajone Fase II 1994 1995 1999 2001 2002 …… Estudios de Pre Factibilidad y Factibilidad Producción de Cátodos (9 de Noviembre) Expansión Depósitos Lixiviables Nor Oeste Toquepala Certificación ISO 9000 “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

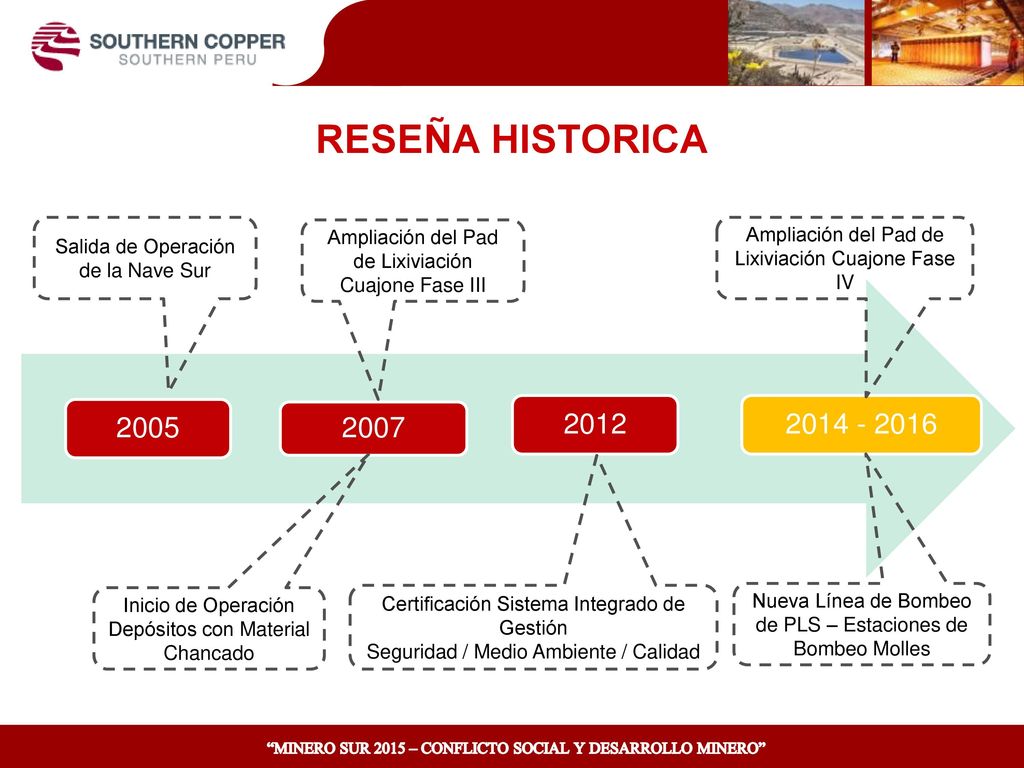

4 RESEÑA HISTORICA Salida de Operación de la Nave Sur Ampliación del Pad de Lixiviación Cuajone Fase III Ampliación del Pad de Lixiviación Cuajone Fase IV 2005 2007 2012 Inicio de Operación Depósitos con Material Chancado Certificación Sistema Integrado de Gestión Seguridad / Medio Ambiente / Calidad Nueva Línea de Bombeo de PLS – Estaciones de Bombeo Molles “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

5 “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

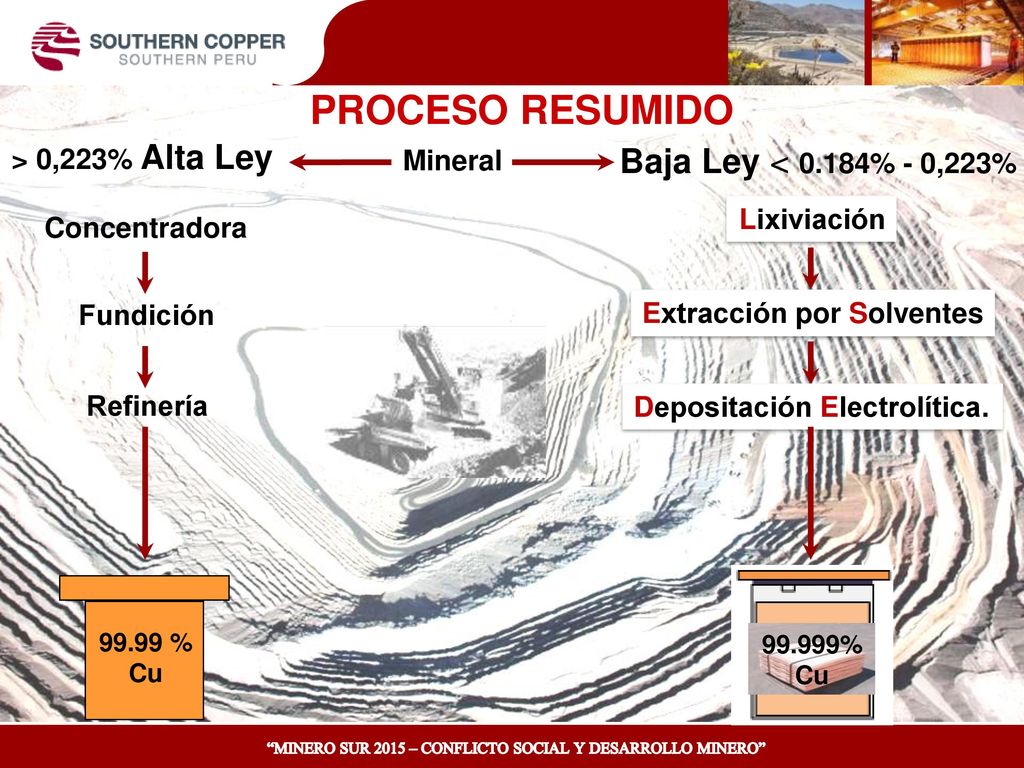

PROCESO RESUMIDO > 0,223% Alta Ley Mineral VISION Baja Ley < 0.184% - 0,223% Lixiviación Concentradora Fundición Extracción por Solventes Refinería Depositación Electrolítica. 99.99 % Cu 99.999% Cu “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

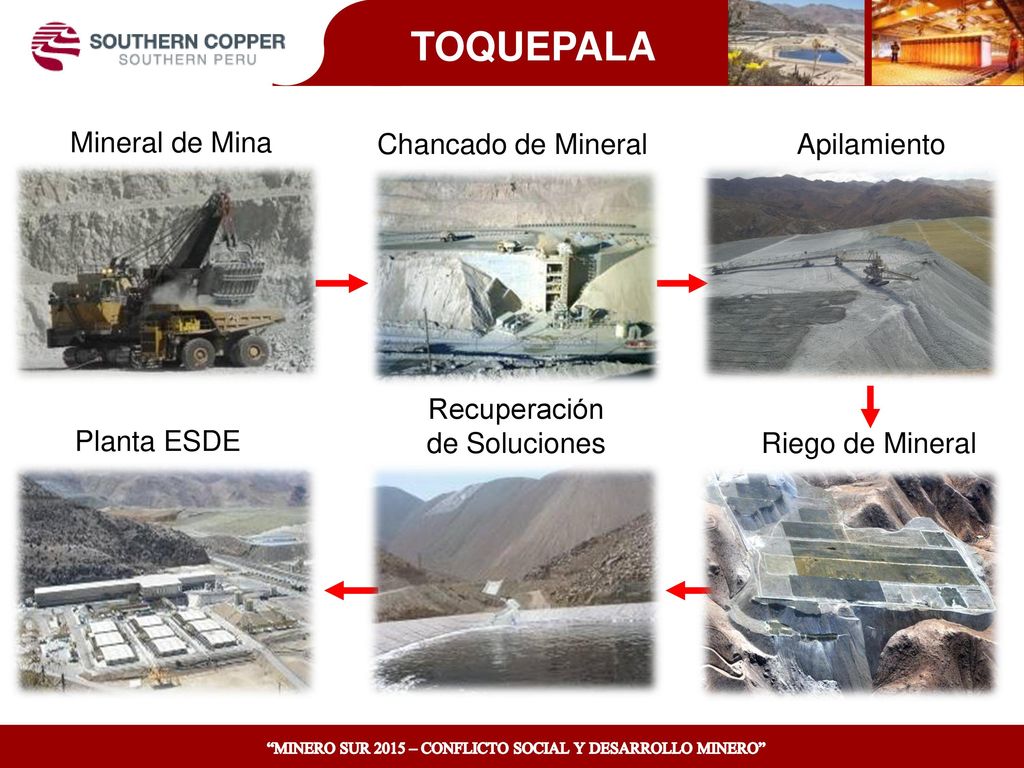

6 TOQUEPALA Mineral de Mina Chancado de Mineral Apilamiento
Recuperación de Soluciones Planta ESDE Riego de Mineral “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

7 QUES ES LIXIVIACIÓN ? PLS = Pregnant Leaching Solution

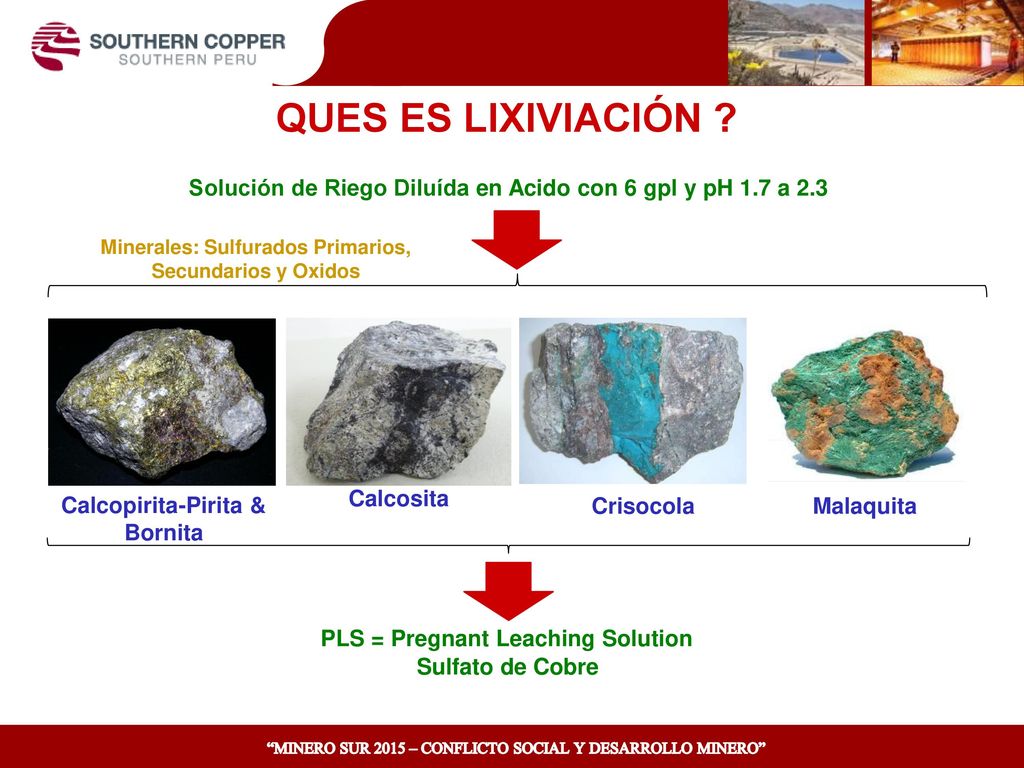

Minerales: Sulfurados Primarios, Secundarios y Oxidos Sulfato de Cobre Calcopirita-Pirita & Bornita Calcosita Crisocola Solución de Riego Diluída en Acido con 6 gpl y pH 1.7 a 2.3 Malaquita “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

8 “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

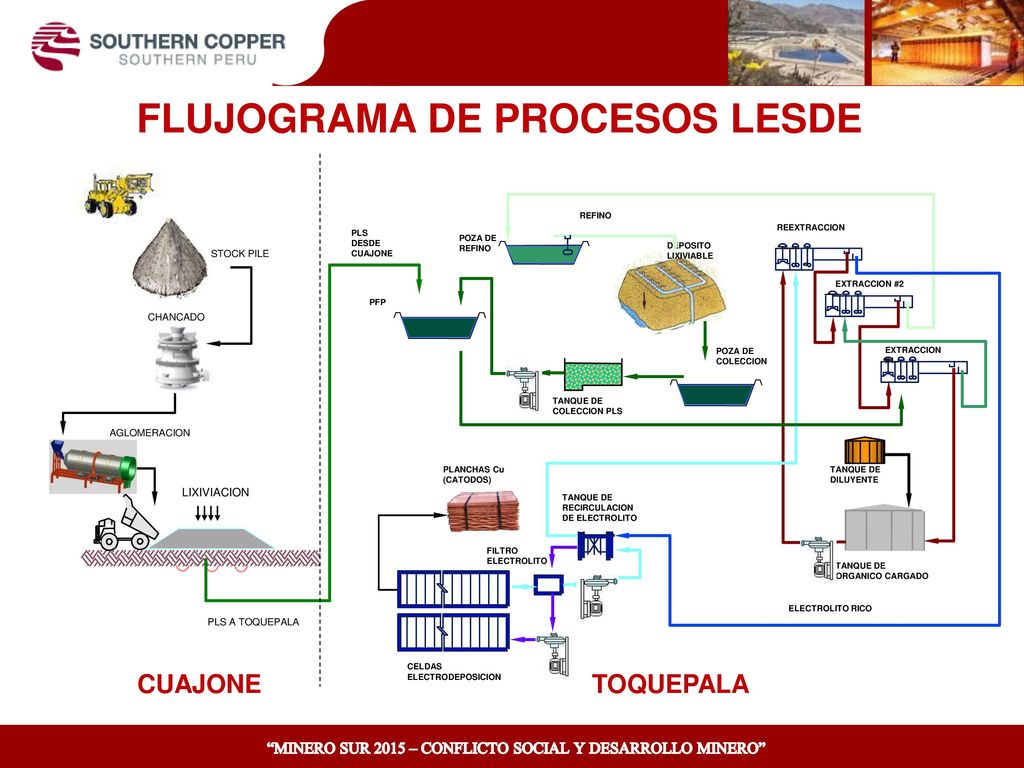

FLUJOGRAMA DE PROCESOS LESDE REFINO PLS DESDE CUAJONE REEXTRACCION POZA DE REFINO DEPOSITO LIXIVIABLE STOCK PILE EXTRACCION #2 PFP CHANCADO POZA DE COLECCION EXTRACCION #1 TANQUE DE COLECCION PLS AGLOMERACION PLANCHAS Cu (CATODOS) TANQUE DE DILUYENTE LIXIVIACION TANQUE DE RECIRCULACION DE ELECTROLITO FILTRO ELECTROLITO TANQUE DE ORGANICO CARGADO ELECTROLITO RICO PLS A TOQUEPALA CELDAS ELECTRODEPOSICION CUAJONE TOQUEPALA “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

9 UBICACIÓN DE LIXIVIACION CUAJONE
MINA CUAJONE PLANTA DE CHANCADO CONCENTRADORA Lixiviación Tipo Acida para Oxidos de Cobre. Los principales minerales de cobre son la crisocola y la malaquita. Recuperación: 70% 60 días. PAD DE LIXIVIACION “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

10 UBICACIÓN DE LOS DEP. LIXIVIABLES TOQUEPALA

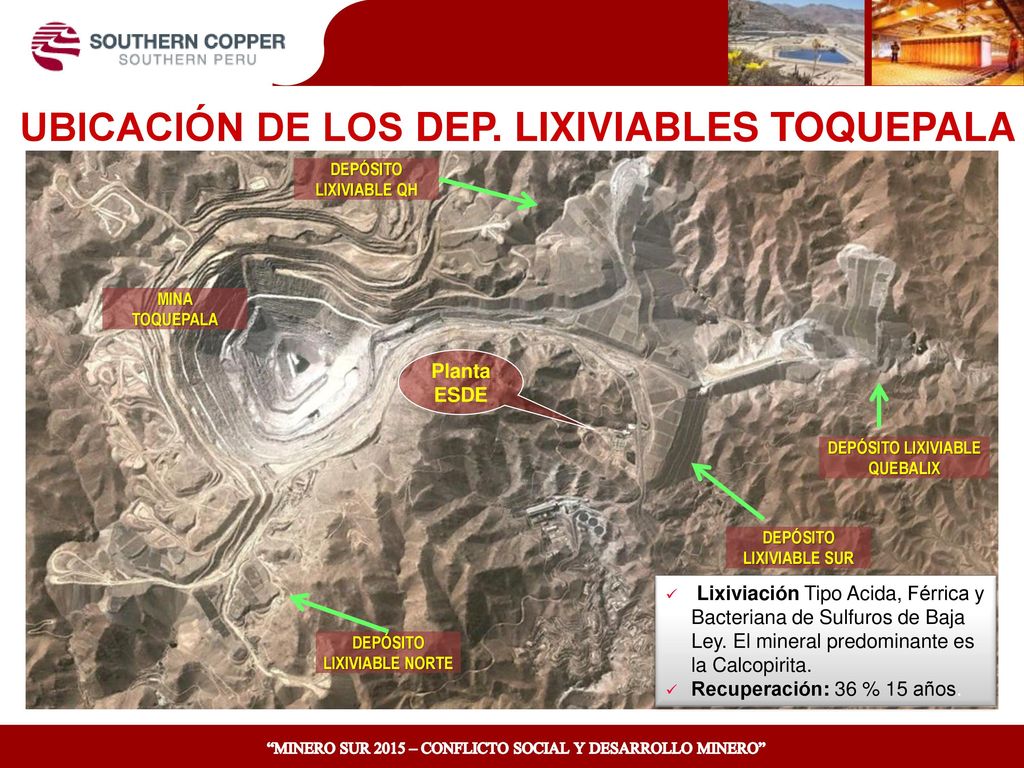

DEPÓSITO LIXIVIABLE QH MINA TOQUEPALA Planta ESDE DEPÓSITO LIXIVIABLE QUEBALIX DEPÓSITO LIXIVIABLE SUR Lixiviación Tipo Acida, Férrica y Bacteriana de Sulfuros de Baja Ley. El mineral predominante es la Calcopirita. Recuperación: 36 % 15 años. DEPÓSITO LIXIVIABLE NORTE “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

11 EXTRACCIÓN POR SOLVENTES

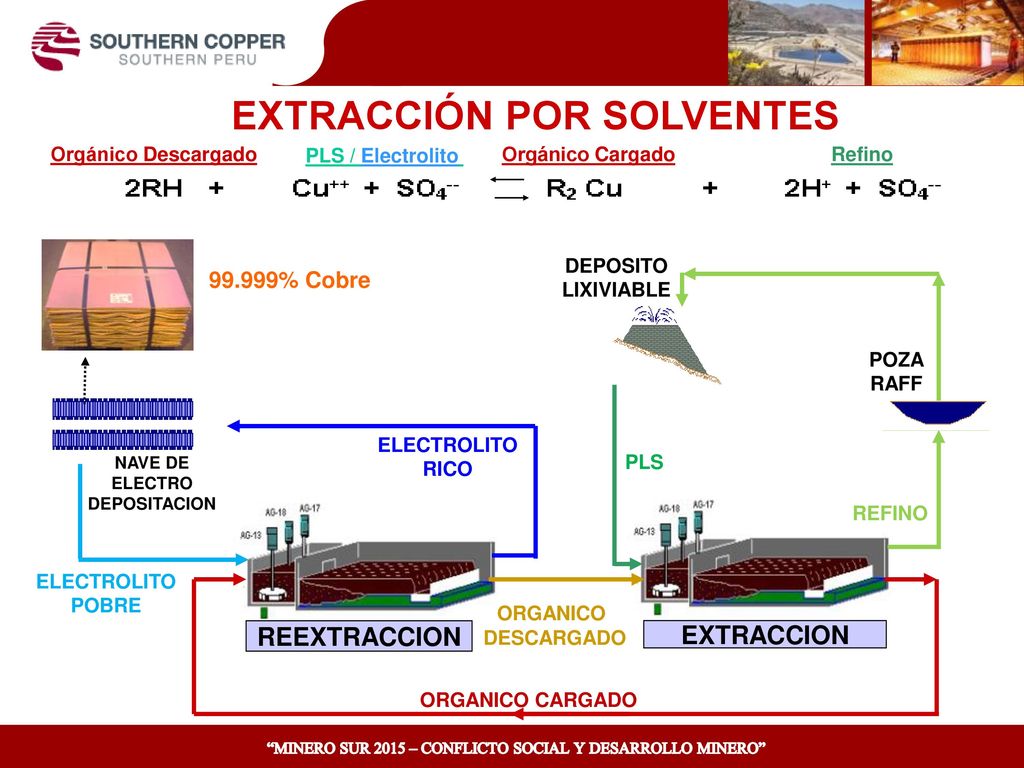

Orgánico Descargado PLS / Electrolito Orgánico Cargado Refino REEXTRACCION EXTRACCION ORGANICO CARGADO PLS REFINO ORGANICO DESCARGADO ELECTROLITO POBRE RICO NAVE DE ELECTRO DEPOSITACION DEPOSITO LIXIVIABLE 99.999% Cobre POZA RAFF “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

12 “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

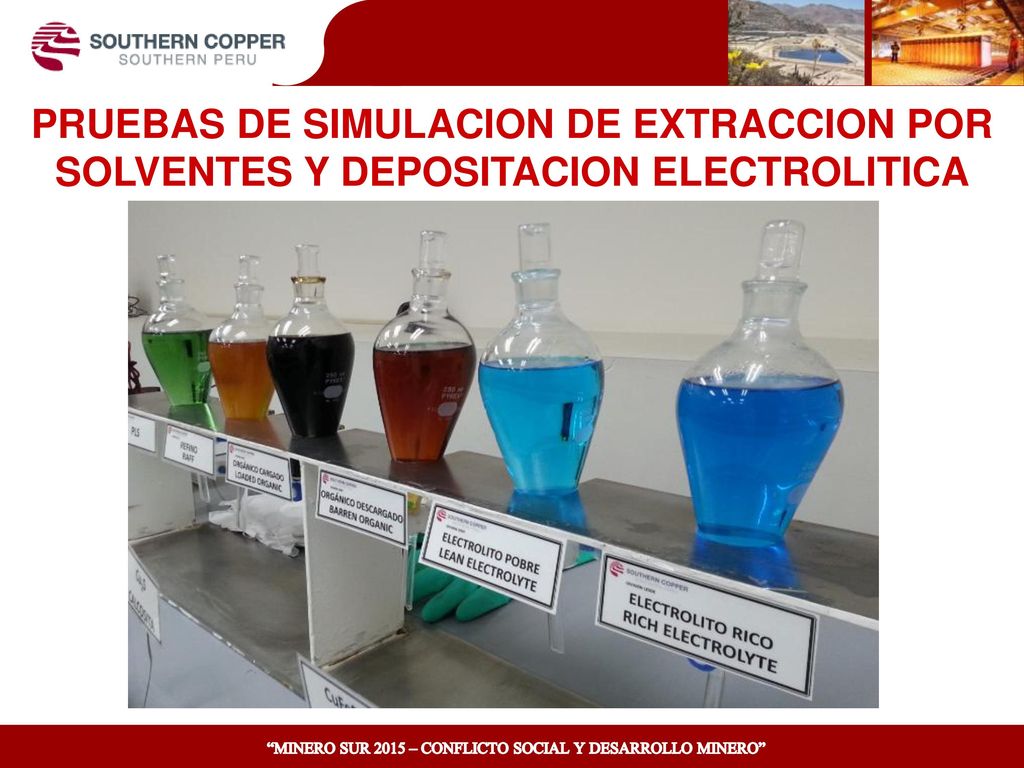

PRUEBAS DE SIMULACION DE EXTRACCION POR SOLVENTES Y DEPOSITACION ELECTROLITICA “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

13 “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

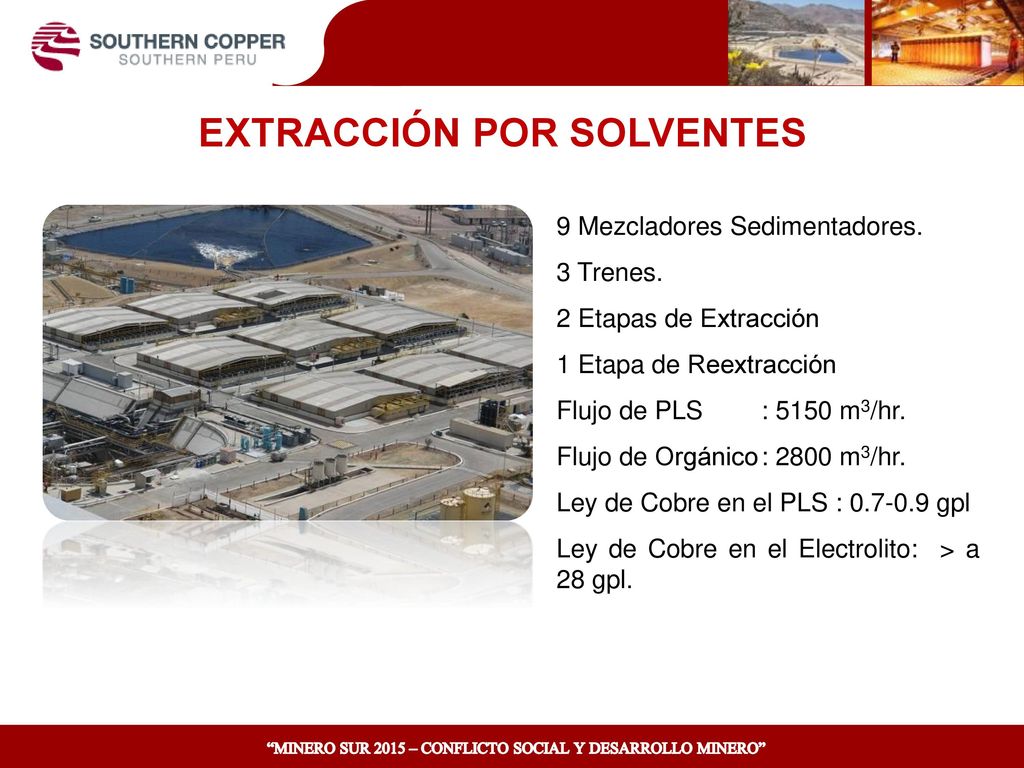

EXTRACCIÓN POR SOLVENTES 9 Mezcladores Sedimentadores. 3 Trenes. 2 Etapas de Extracción 1 Etapa de Reextracción Flujo de PLS : 5150 m3/hr. Flujo de Orgánico : 2800 m3/hr. Ley de Cobre en el PLS : gpl Ley de Cobre en el Electrolito: > a 28 gpl. “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

14 DEPOSITACIÓN ELECTROLITICA

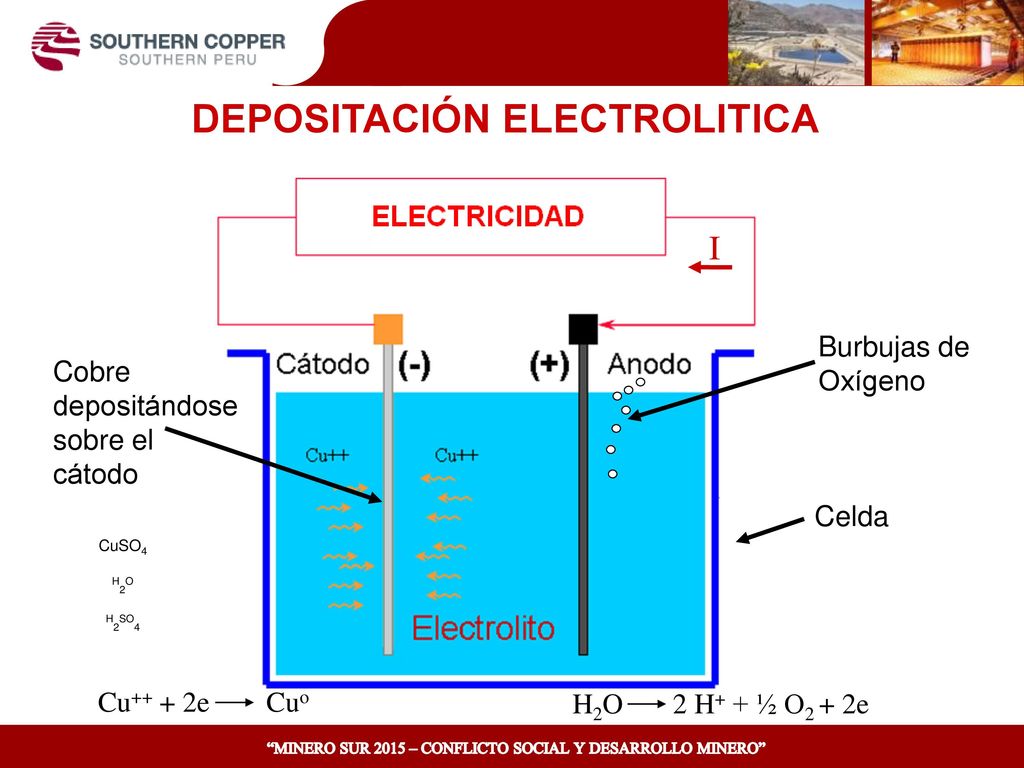

Burbujas de Oxígeno Cobre depositándose sobre el cátodo Celda Cu++ + 2e Cuo CuSO4 H2O H2SO4 H2O H+ + ½ O2 + 2e “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

15 DEPOSITACIÓN ELECTROLÍTICA

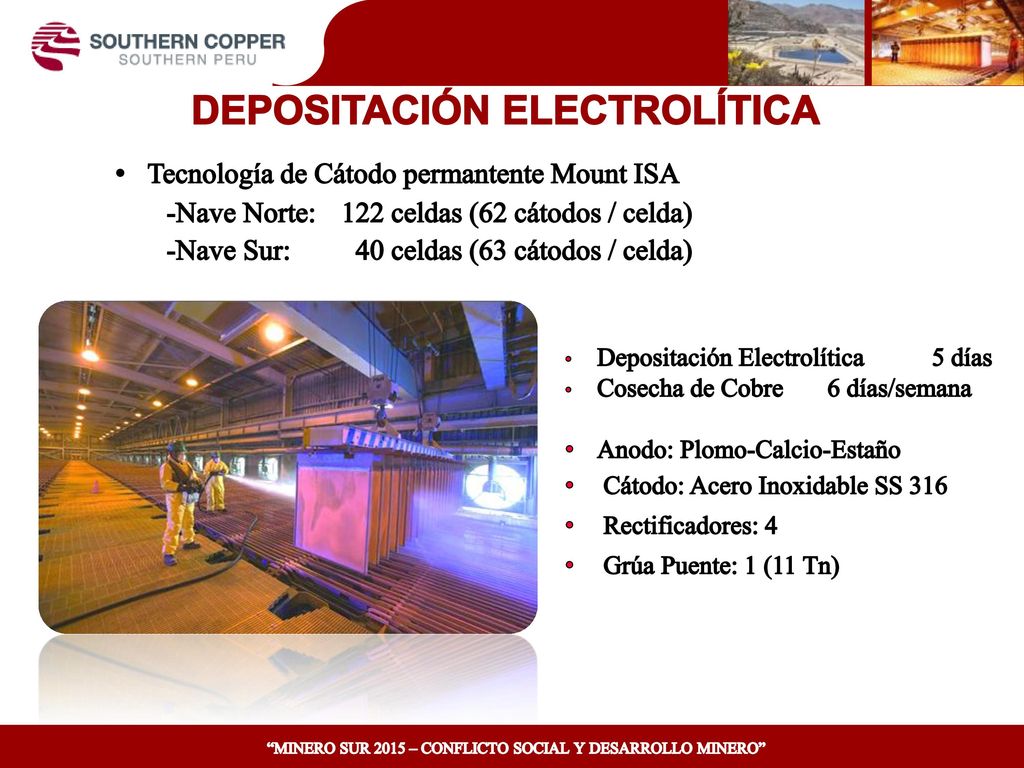

Tecnología de Cátodo permantente Mount ISA Nave Norte: celdas (62 cátodos / celda) Nave Sur: celdas (63 cátodos / celda) Depositación Electrolítica días Cosecha de Cobre 6 días/semana Anodo: Plomo-Calcio-Estaño Cátodo: Acero Inoxidable SS 316 Rectificadores: 4 Grúa Puente: 1 (11 Tn) “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

16 MAQUINA DESLAMINADORA

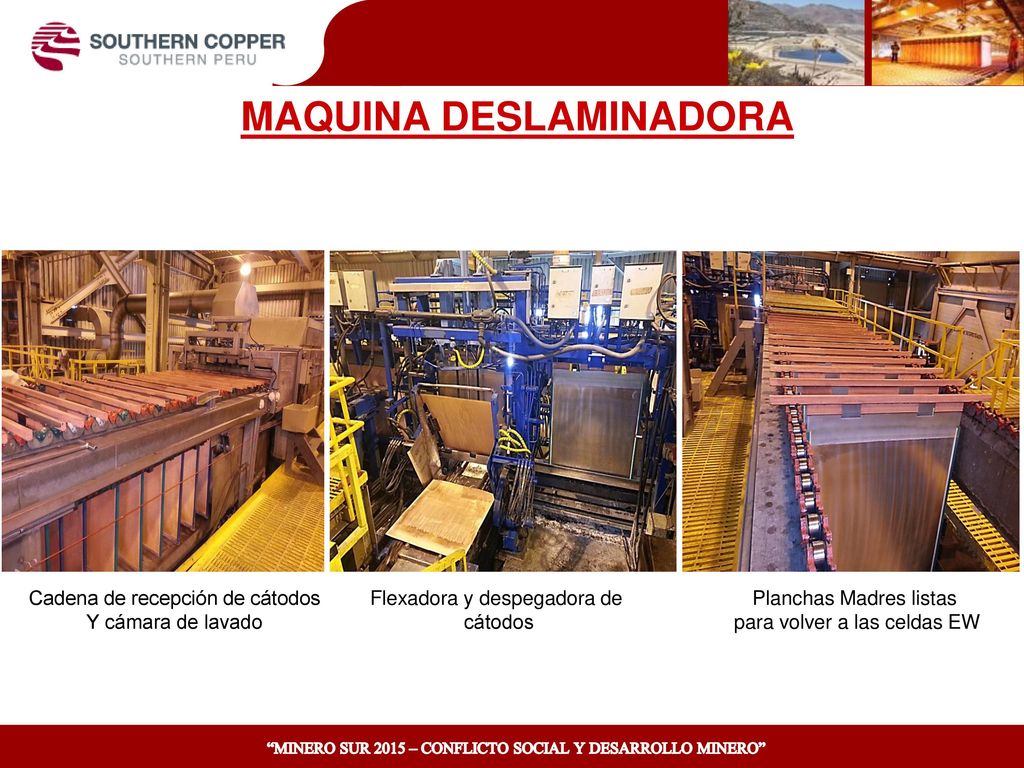

Cadena de recepción de cátodos Y cámara de lavado Flexadora y despegadora de cátodos Planchas Madres listas para volver a las celdas EW “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

17 Certificado por la LME - COMEX como Cátodo de Cobre “Grado A”

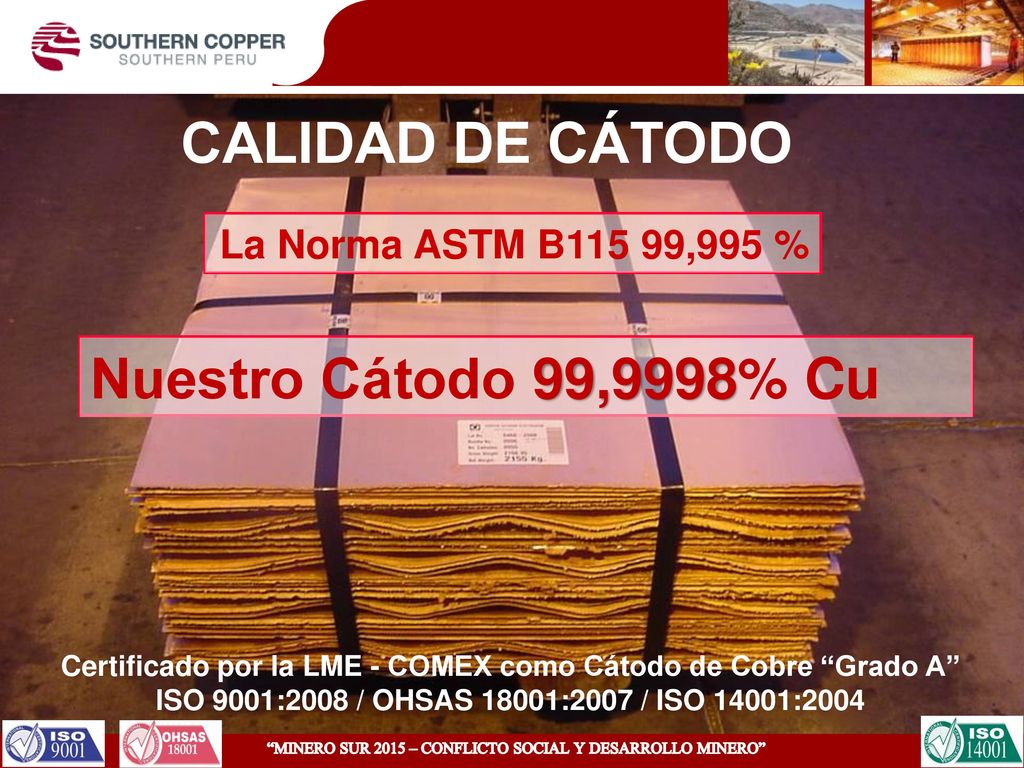

CALIDAD DE CÁTODO La Norma ASTM B115 99,995 % Nuestro Cátodo 99,9998% Cu Certificado por la LME - COMEX como Cátodo de Cobre “Grado A” ISO 9001:2008 / OHSAS 18001:2007 / ISO 14001:2004 “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

18 “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

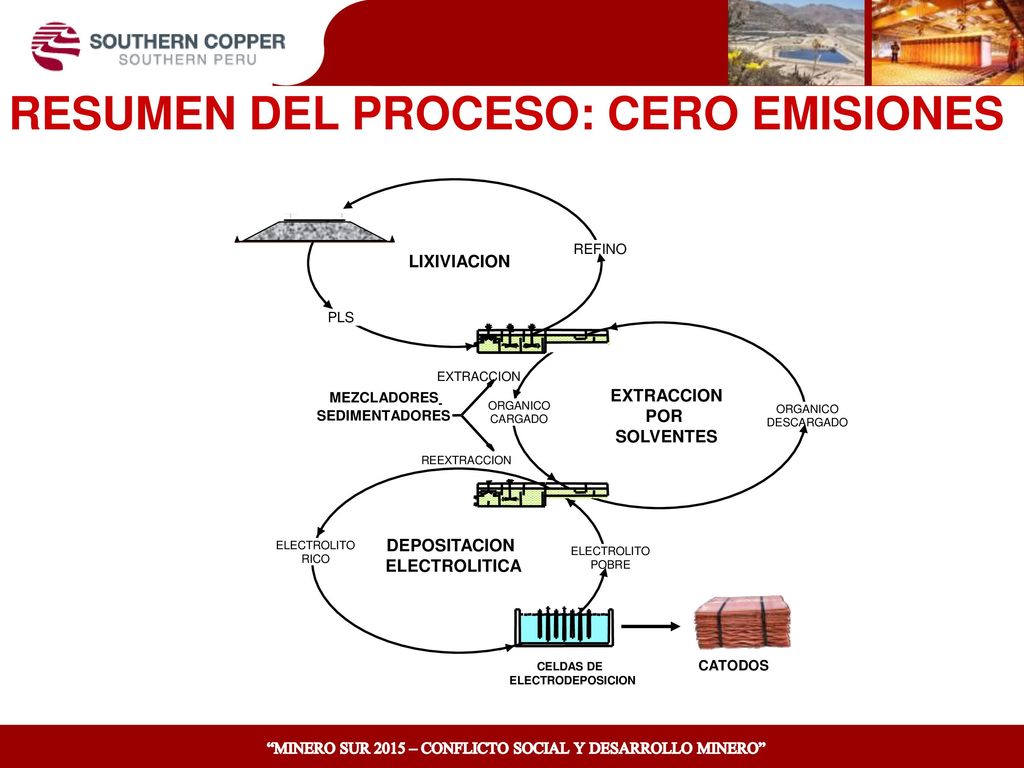

19 RESUMEN DEL PROCESO: CERO EMISIONES
MEZCLADORES - SEDIMENTADORES EXTRACCION REEXTRACCION LIXIVIACION CATODOS CELDAS DE ELECTRODEPOSICION REFINO PLS ORGANICO DESCARGADO ORGANICO CARGADO POR SOLVENTES DEPOSITACION ELECTROLITICA ELECTROLITO POBRE RICO “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

20 “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

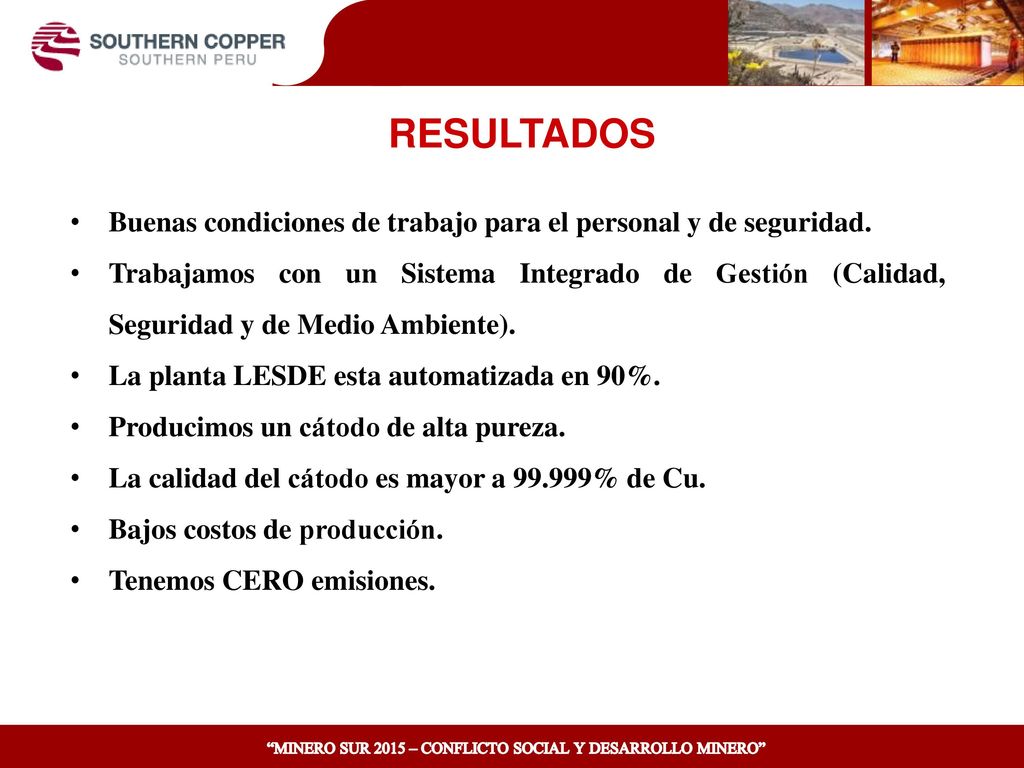

RESULTADOS Buenas condiciones de trabajo para el personal y de seguridad. Trabajamos con un Sistema Integrado de Gestión (Calidad, Seguridad y de Medio Ambiente). La planta LESDE esta automatizada en 90%. Producimos un cátodo de alta pureza. La calidad del cátodo es mayor a % de Cu. Bajos costos de producción. Tenemos CERO emisiones. “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”

21 “MINERO SUR 2015 – CONFLICTO SOCIAL Y DESARROLLO MINERO”
