Profesor: Rafael Barahona Paz

Presentación del tema: "Profesor: Rafael Barahona Paz"— Transcripción de la presentación:

1 Profesor: Rafael Barahona Paz
FS-321 Notas del curso Profesor: Rafael Barahona Paz

2 FS-321. UNAH. Rafael Barahona Paz
Campo vectorial. Velocidad del viento en un huracán FS-321. UNAH. Rafael Barahona Paz

3 FS-321. UNAH. Rafael Barahona Paz
Campo escalar Valor de la presión atmosférica en un huracán FS-321. UNAH. Rafael Barahona Paz

4 FS-321. UNAH. Rafael Barahona Paz

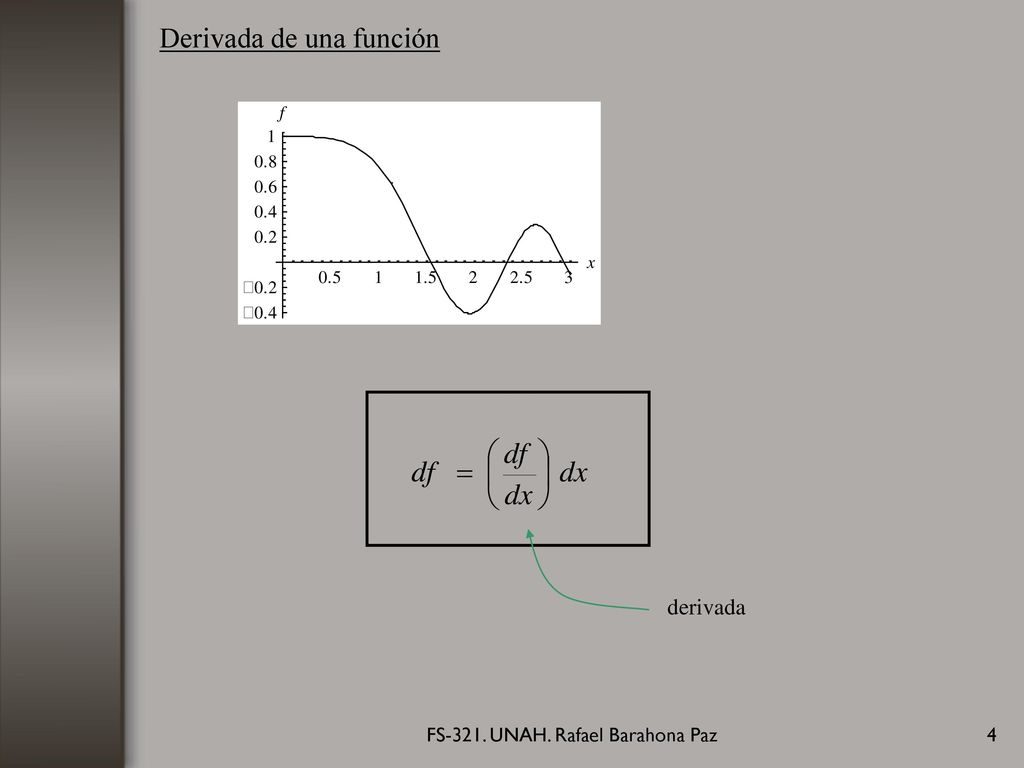

Derivada de una función derivada FS-321. UNAH. Rafael Barahona Paz

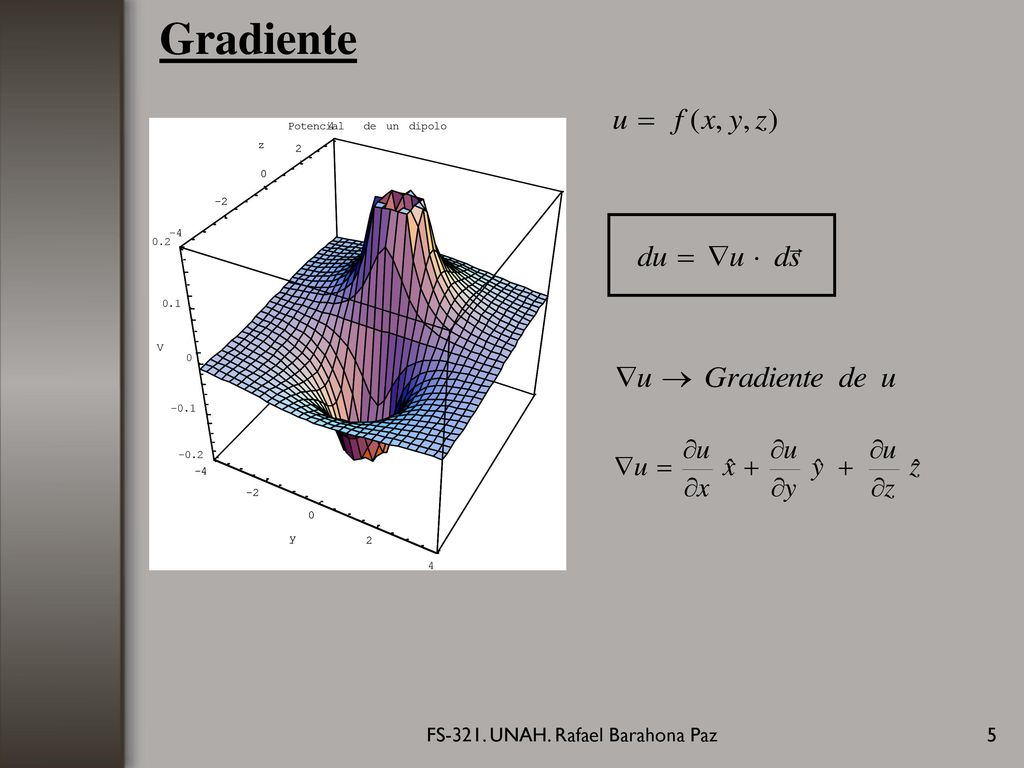

5 FS-321. UNAH. Rafael Barahona Paz
Gradiente FS-321. UNAH. Rafael Barahona Paz

6 FS-321. UNAH. Rafael Barahona Paz

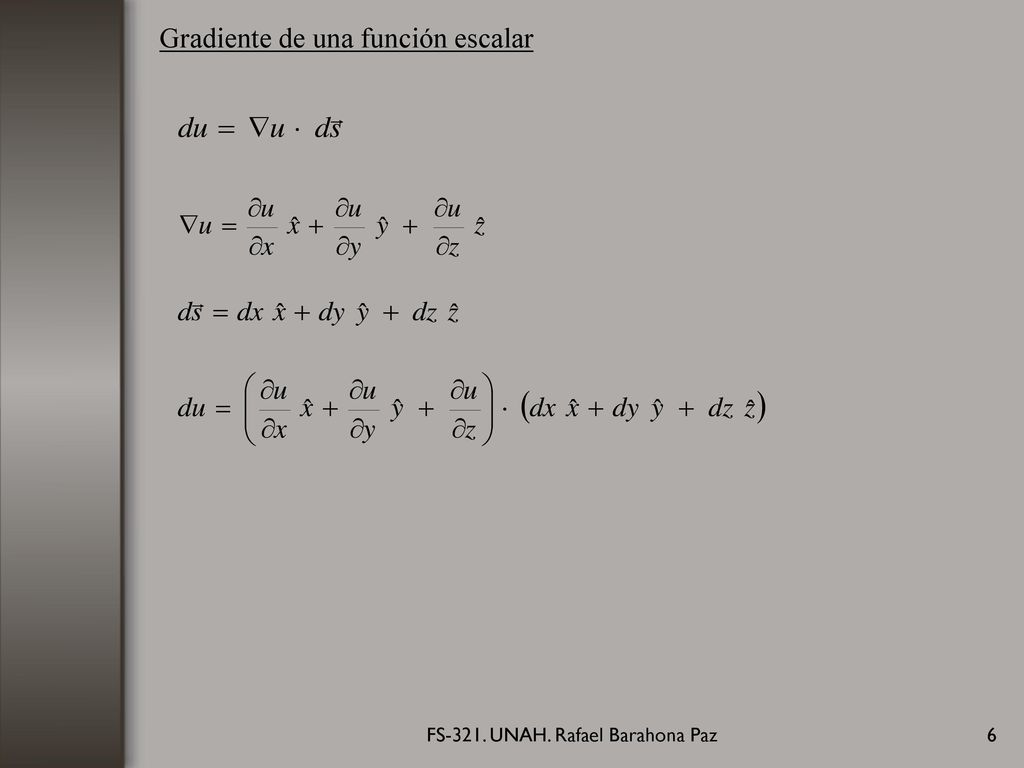

Gradiente de una función escalar FS-321. UNAH. Rafael Barahona Paz

7 FS-321. UNAH. Rafael Barahona Paz

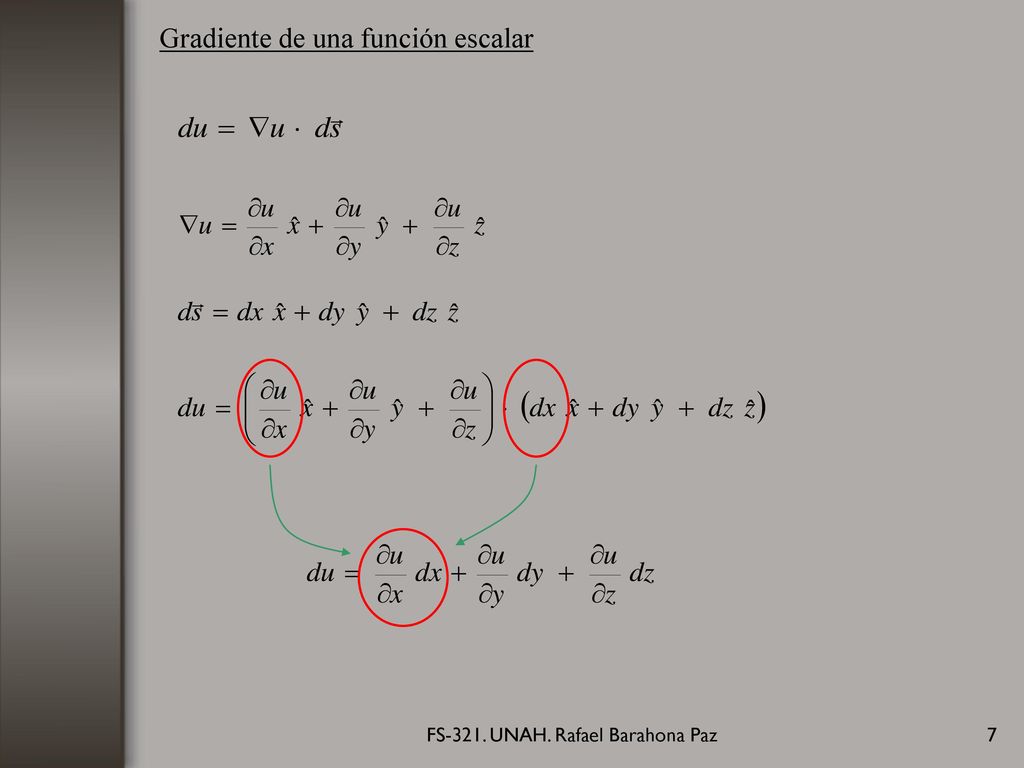

Gradiente de una función escalar FS-321. UNAH. Rafael Barahona Paz

8 FS-321. UNAH. Rafael Barahona Paz

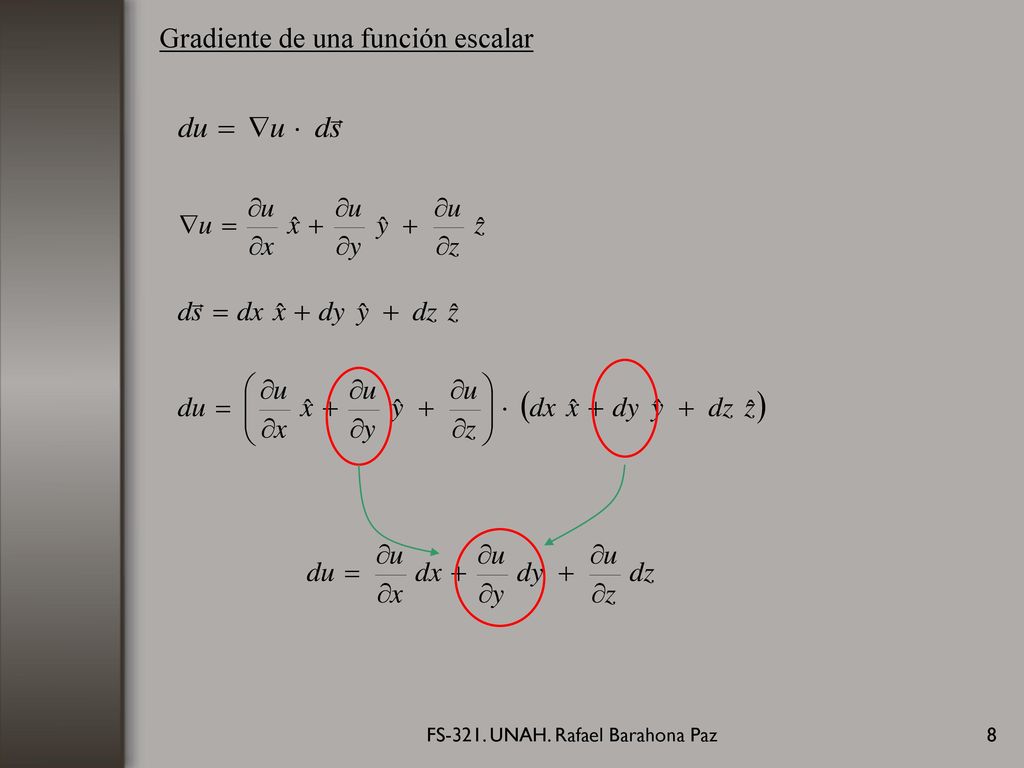

Gradiente de una función escalar FS-321. UNAH. Rafael Barahona Paz

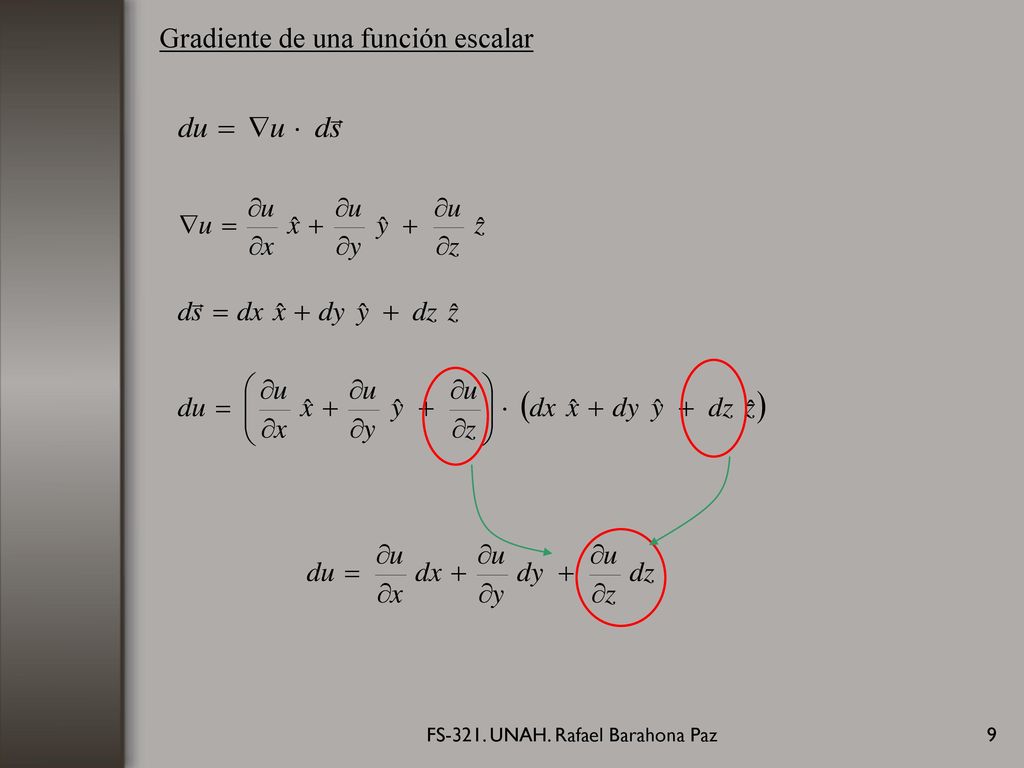

9 FS-321. UNAH. Rafael Barahona Paz
Gradiente de una función escalar FS-321. UNAH. Rafael Barahona Paz

10 FS-321. UNAH. Rafael Barahona Paz

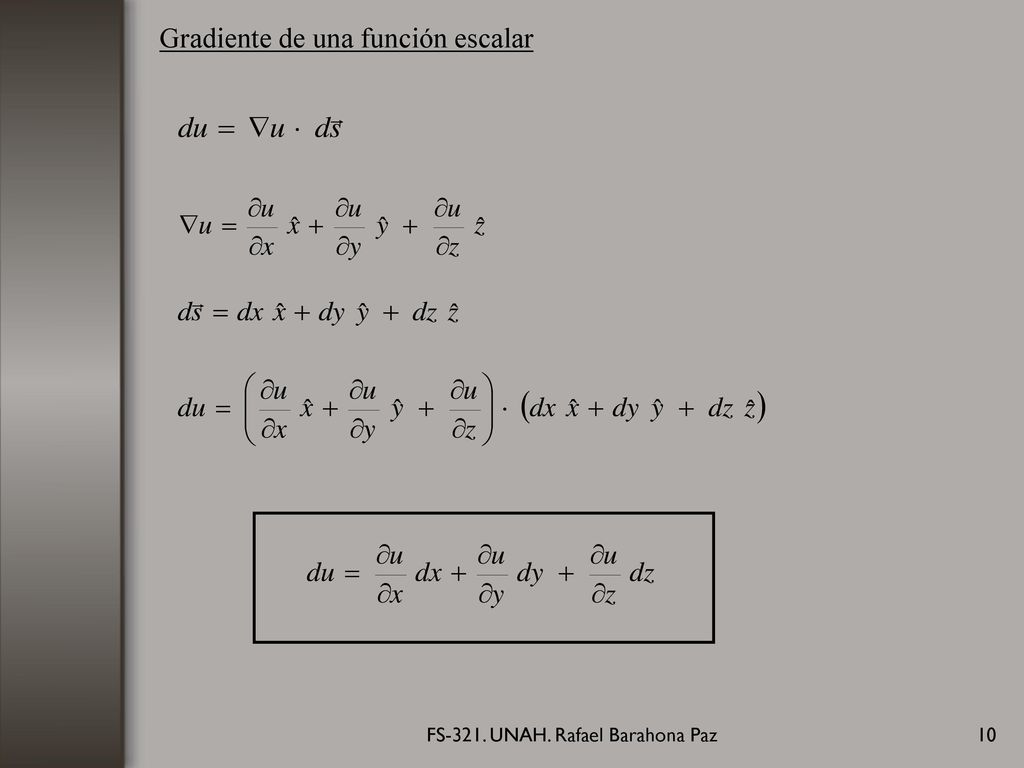

Gradiente de una función escalar FS-321. UNAH. Rafael Barahona Paz

11 FS-321. UNAH. Rafael Barahona Paz

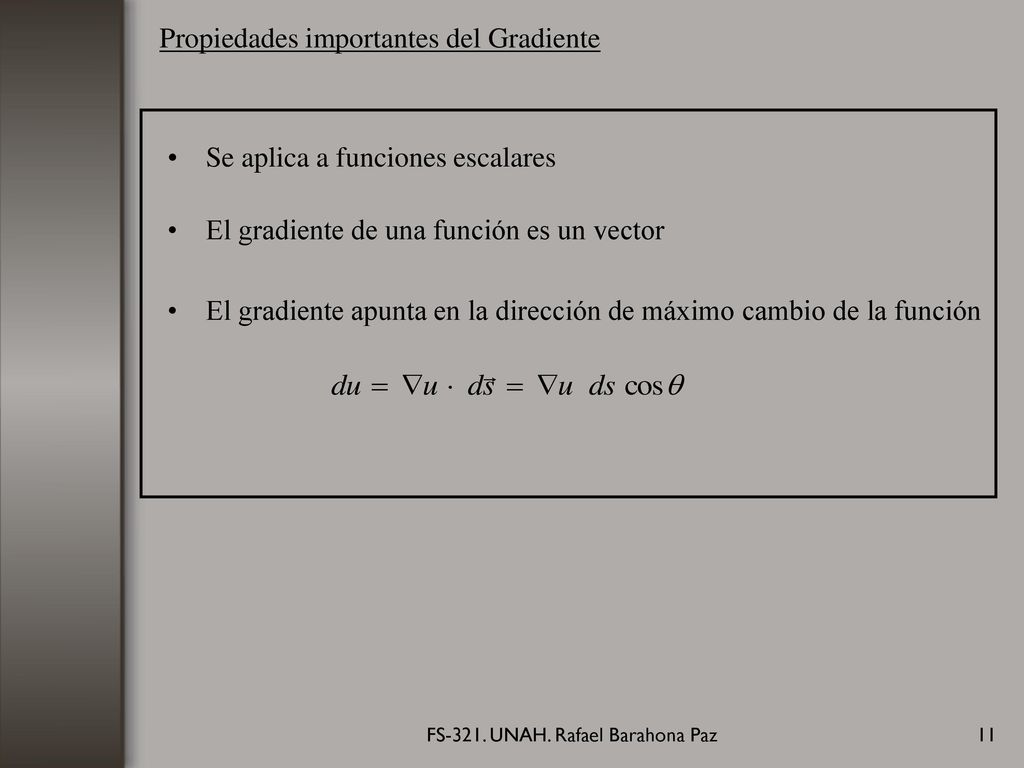

Propiedades importantes del Gradiente Se aplica a funciones escalares El gradiente de una función es un vector El gradiente apunta en la dirección de máximo cambio de la función FS-321. UNAH. Rafael Barahona Paz

12 FS-321. UNAH. Rafael Barahona Paz
¿ Qué información tendremos al calcular el gradiente de la presión en este caso? FS-321. UNAH. Rafael Barahona Paz

13 FS-321. UNAH. Rafael Barahona Paz

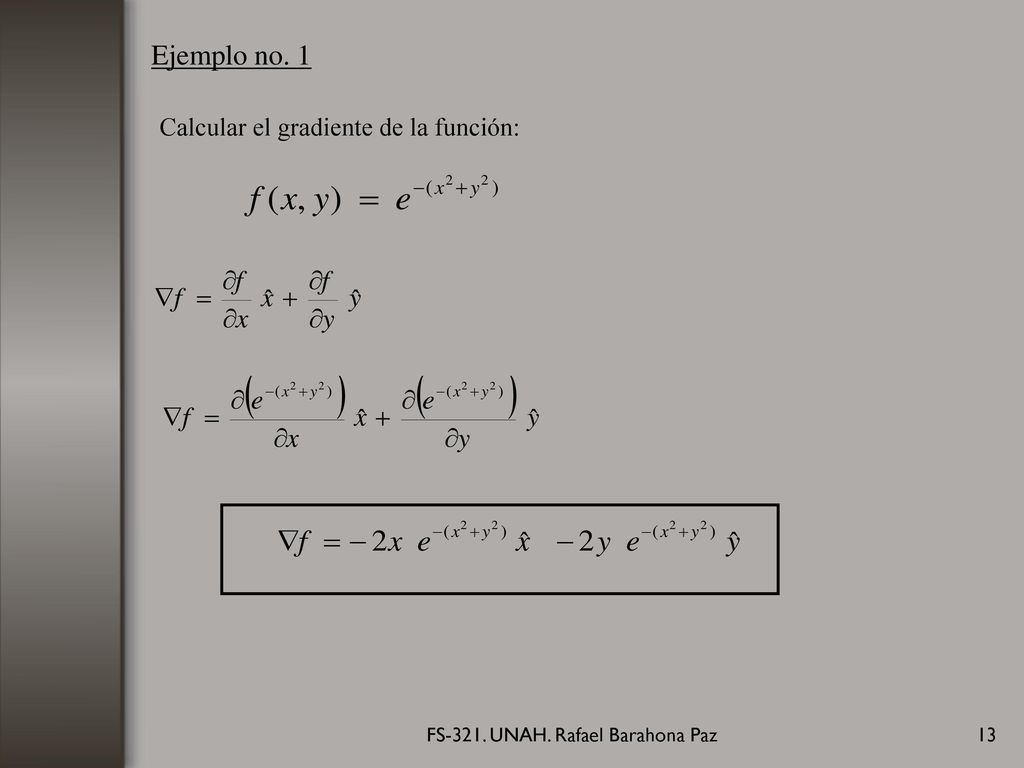

Ejemplo no. 1 Calcular el gradiente de la función: FS-321. UNAH. Rafael Barahona Paz

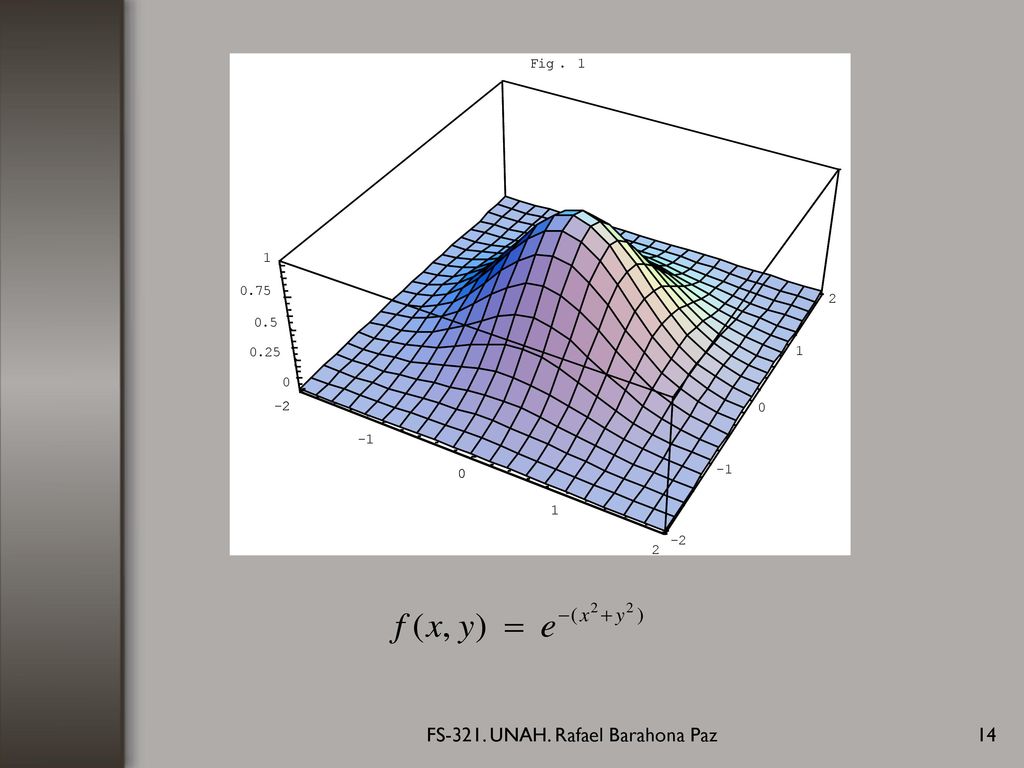

14 FS-321. UNAH. Rafael Barahona Paz

15 FS-321. UNAH. Rafael Barahona Paz

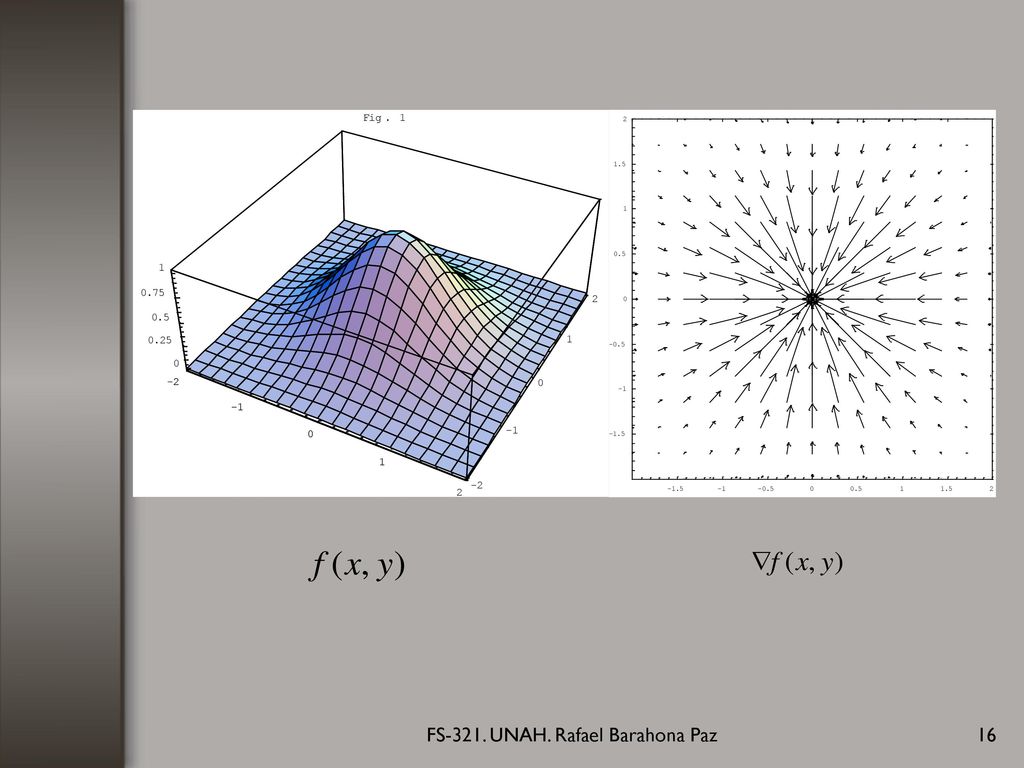

16 FS-321. UNAH. Rafael Barahona Paz

17 FS-321. UNAH. Rafael Barahona Paz

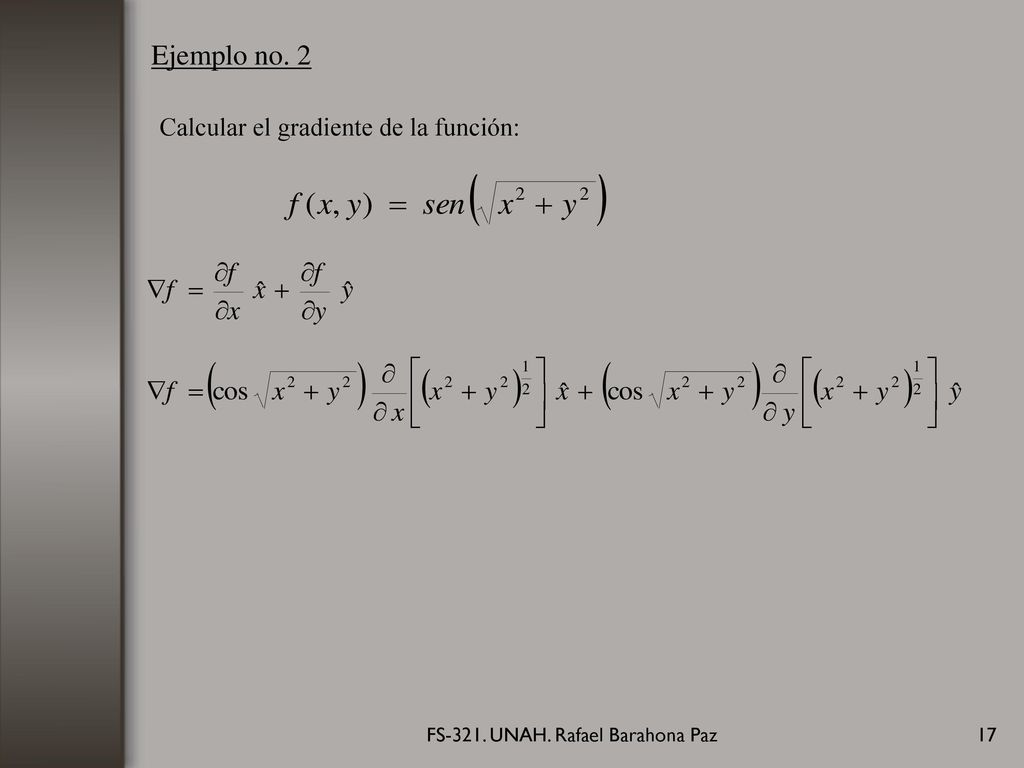

Ejemplo no. 2 Calcular el gradiente de la función: FS-321. UNAH. Rafael Barahona Paz

18 FS-321. UNAH. Rafael Barahona Paz

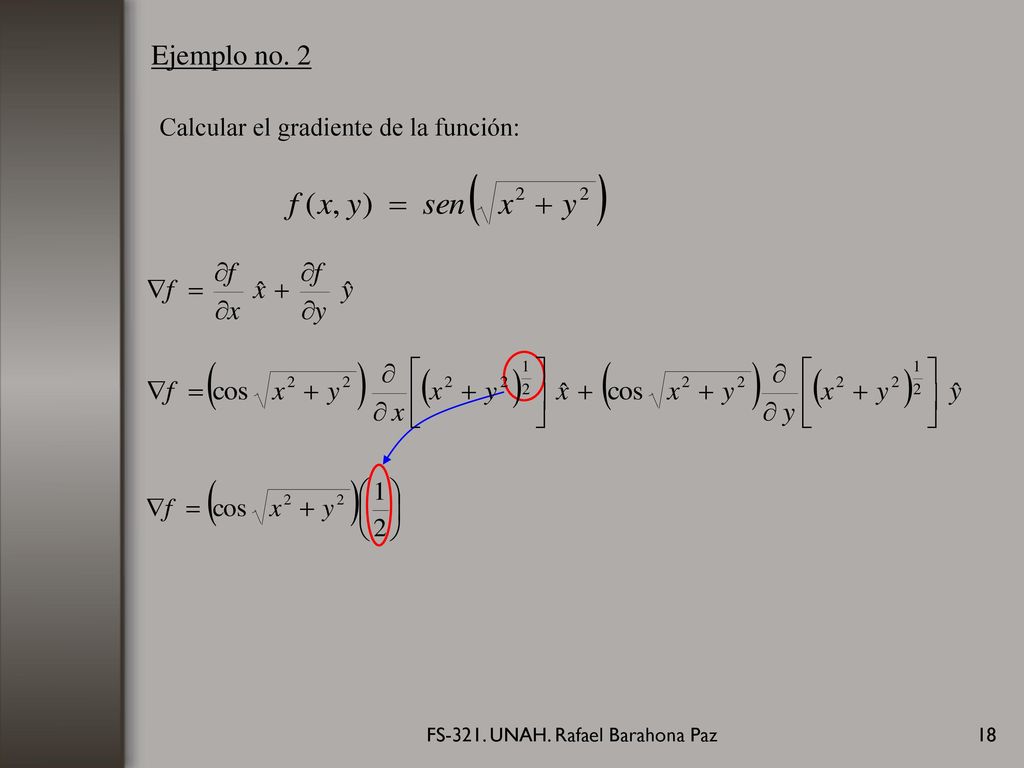

Ejemplo no. 2 Calcular el gradiente de la función: FS-321. UNAH. Rafael Barahona Paz

19 FS-321. UNAH. Rafael Barahona Paz

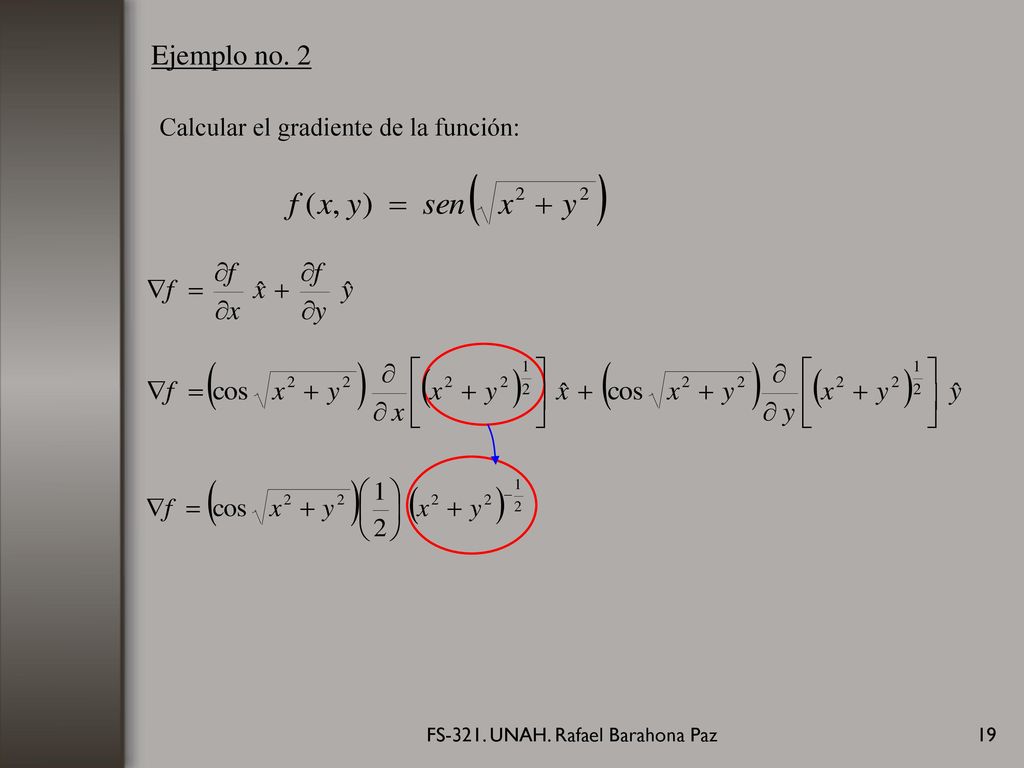

Ejemplo no. 2 Calcular el gradiente de la función: FS-321. UNAH. Rafael Barahona Paz

20 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 2 Calcular el gradiente de la función: FS-321. UNAH. Rafael Barahona Paz

21 FS-321. UNAH. Rafael Barahona Paz

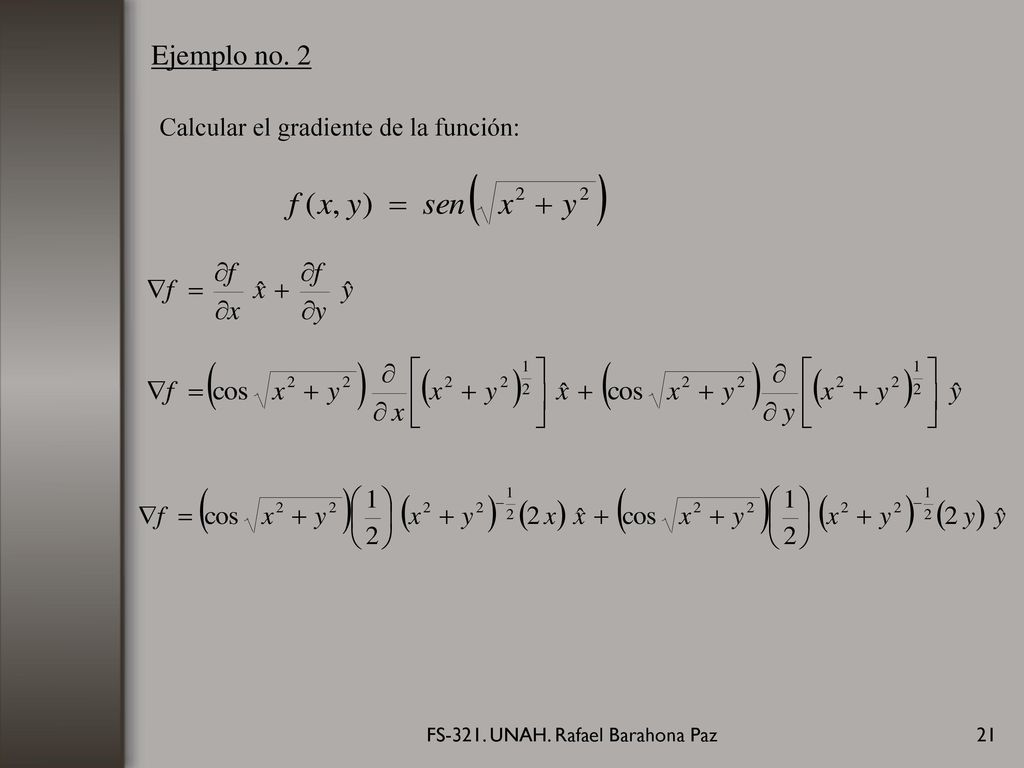

Ejemplo no. 2 Calcular el gradiente de la función: FS-321. UNAH. Rafael Barahona Paz

22 FS-321. UNAH. Rafael Barahona Paz

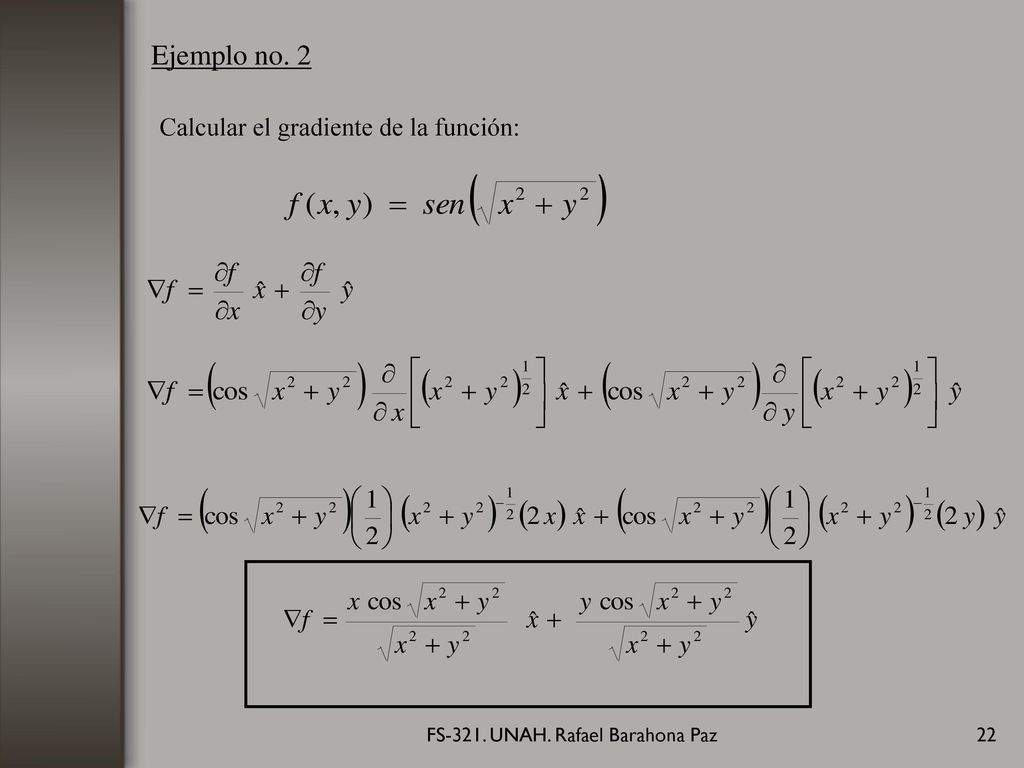

Ejemplo no. 2 Calcular el gradiente de la función: FS-321. UNAH. Rafael Barahona Paz

23 FS-321. UNAH. Rafael Barahona Paz

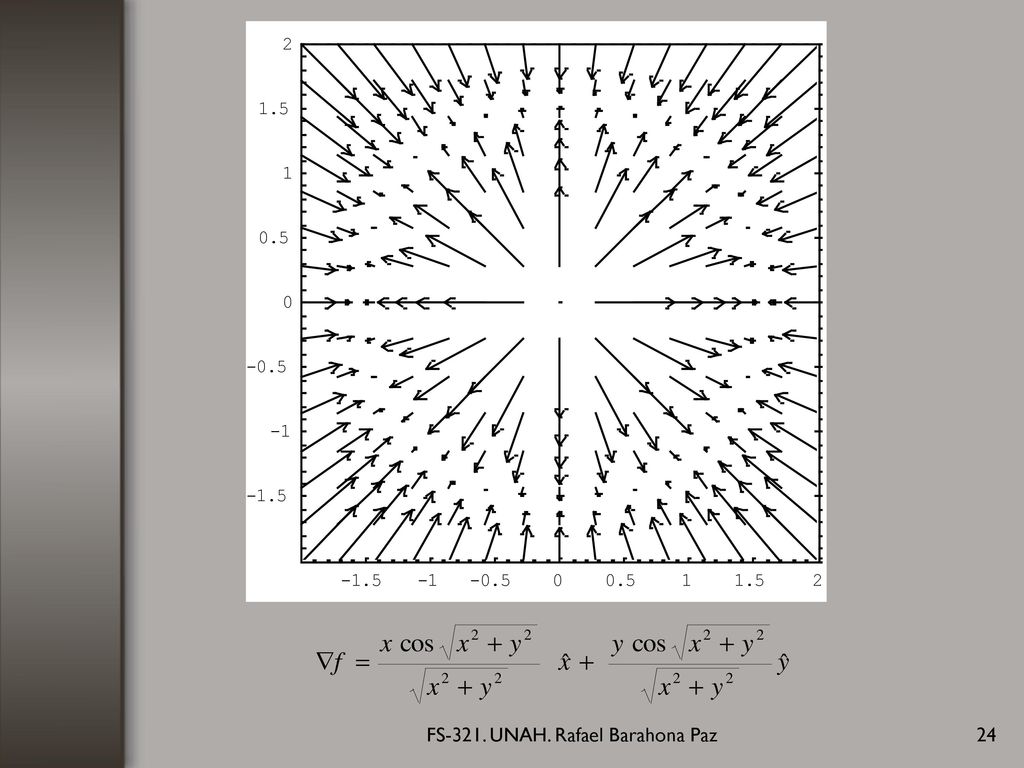

24 FS-321. UNAH. Rafael Barahona Paz

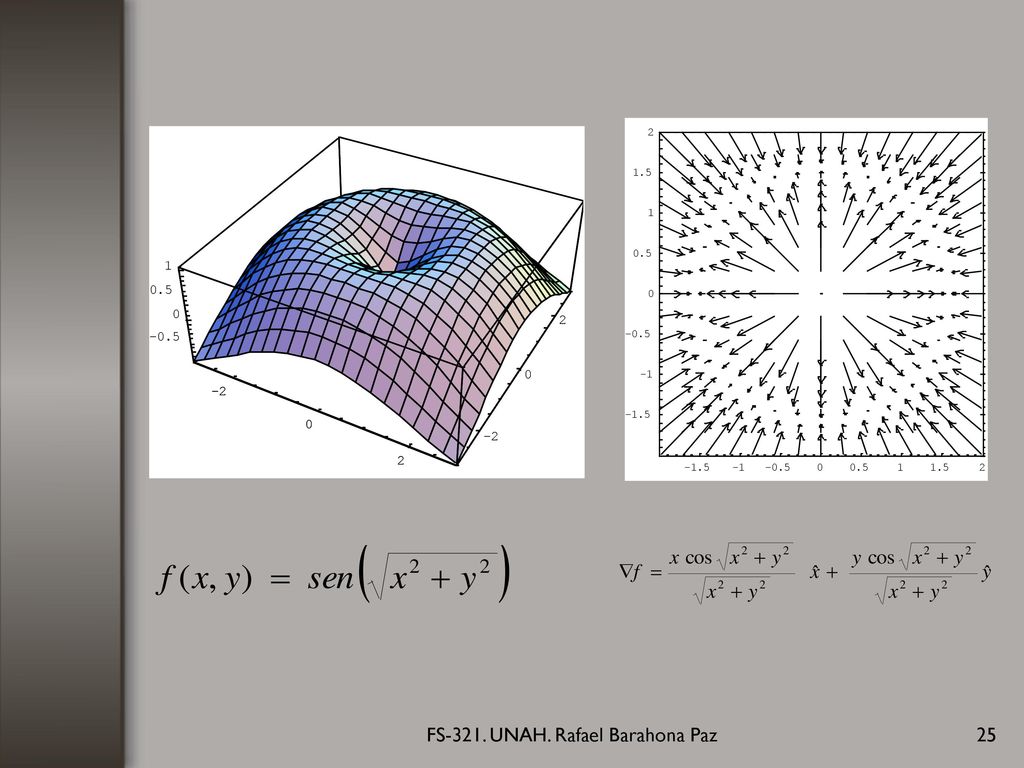

25 FS-321. UNAH. Rafael Barahona Paz

26 FS-321. UNAH. Rafael Barahona Paz

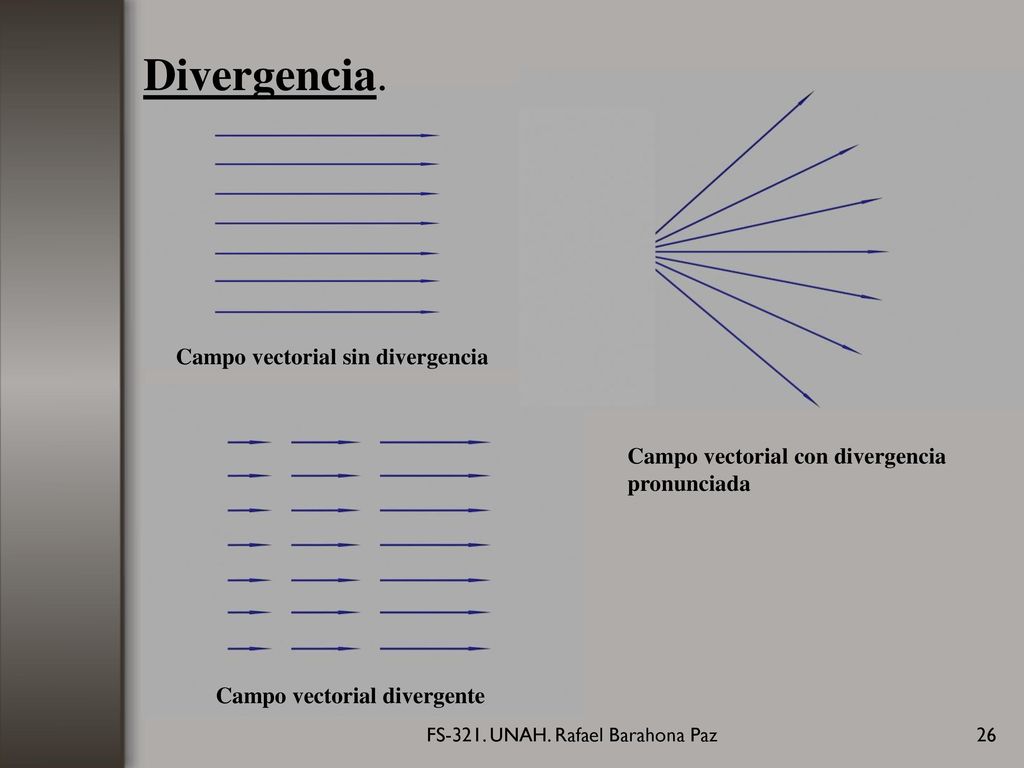

Divergencia. Campo vectorial sin divergencia Campo vectorial con divergencia pronunciada Campo vectorial divergente FS-321. UNAH. Rafael Barahona Paz

27 FS-321. UNAH. Rafael Barahona Paz

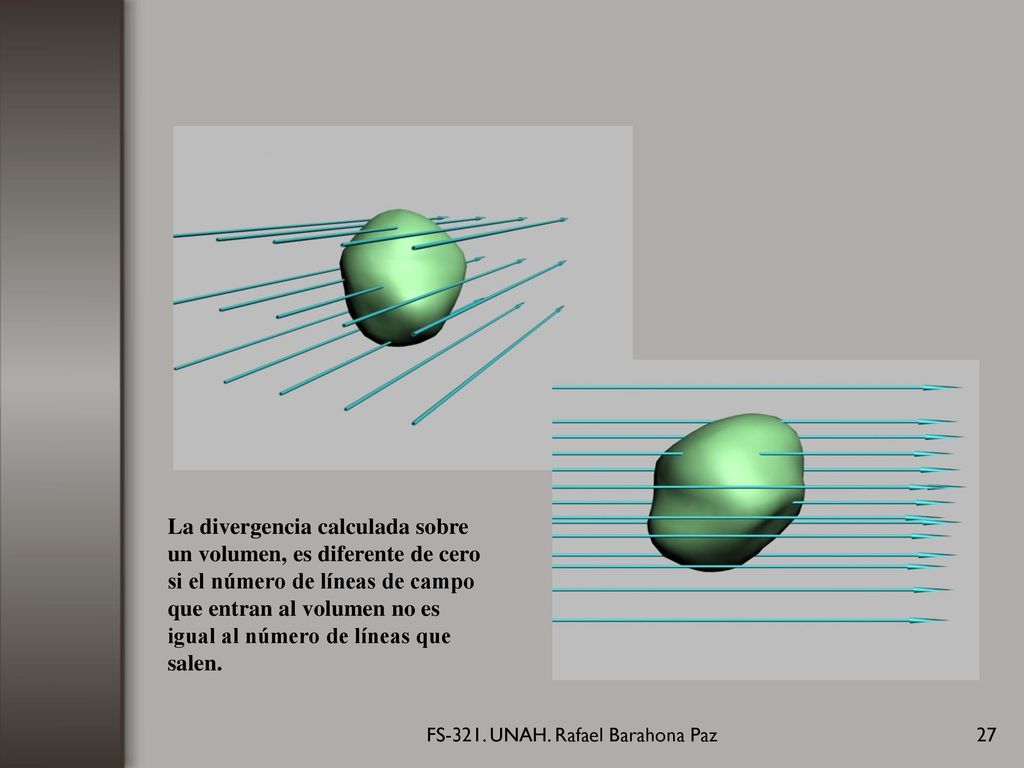

La divergencia calculada sobre un volumen, es diferente de cero si el número de líneas de campo que entran al volumen no es igual al número de líneas que salen. Campo vectorial con divergencia pronunciada FS-321. UNAH. Rafael Barahona Paz

28 FS-321. UNAH. Rafael Barahona Paz

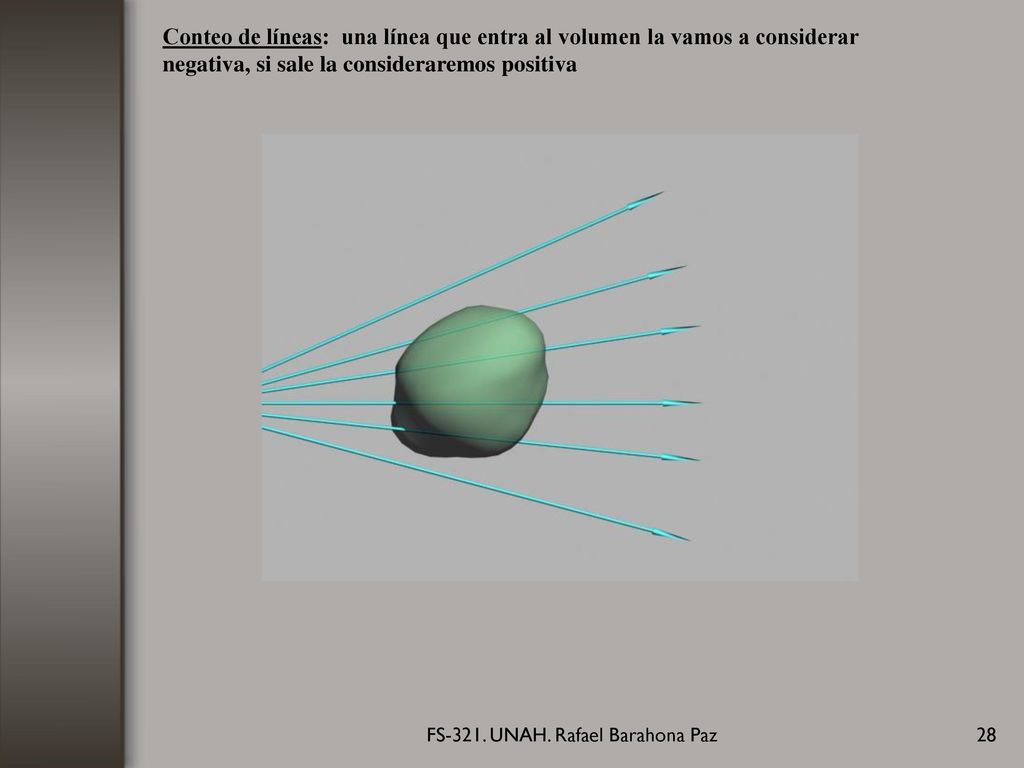

Conteo de líneas: una línea que entra al volumen la vamos a considerar negativa, si sale la consideraremos positiva FS-321. UNAH. Rafael Barahona Paz

29 FS-321. UNAH. Rafael Barahona Paz
Lineas que entran: 1 FS-321. UNAH. Rafael Barahona Paz

30 FS-321. UNAH. Rafael Barahona Paz
Lineas que entran: 2 FS-321. UNAH. Rafael Barahona Paz

31 FS-321. UNAH. Rafael Barahona Paz
Lineas que entran: 3 FS-321. UNAH. Rafael Barahona Paz

32 FS-321. UNAH. Rafael Barahona Paz

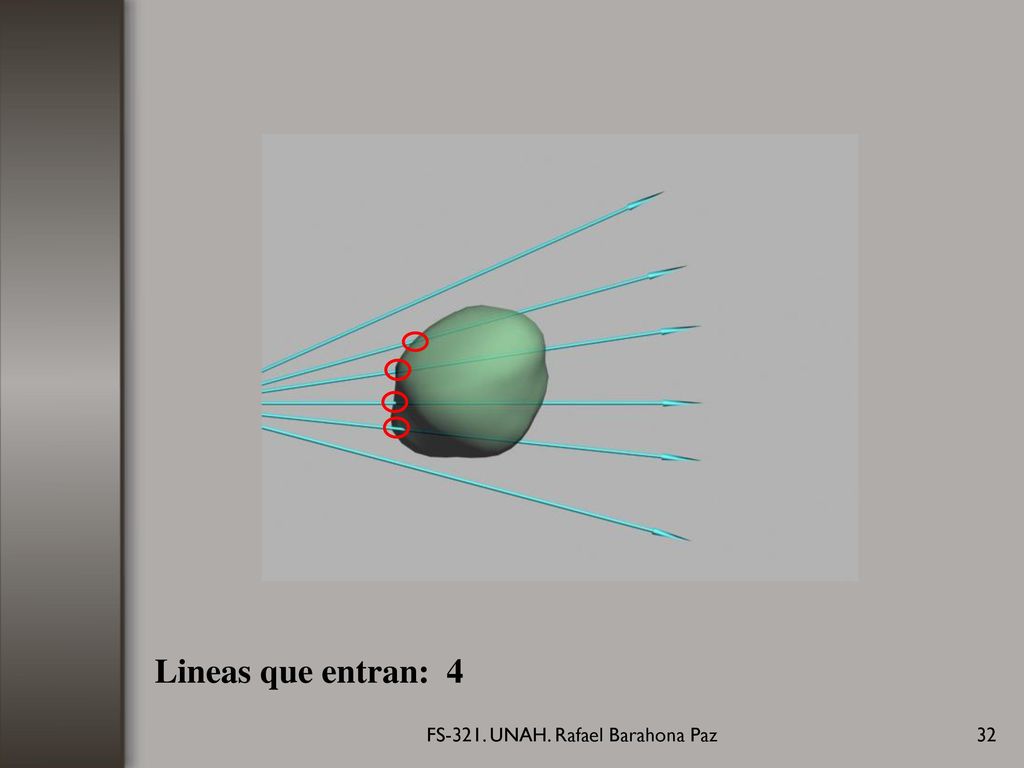

Lineas que entran: 4 FS-321. UNAH. Rafael Barahona Paz

33 FS-321. UNAH. Rafael Barahona Paz
Lineas que entran: Lineas que salen: 1 FS-321. UNAH. Rafael Barahona Paz

34 FS-321. UNAH. Rafael Barahona Paz

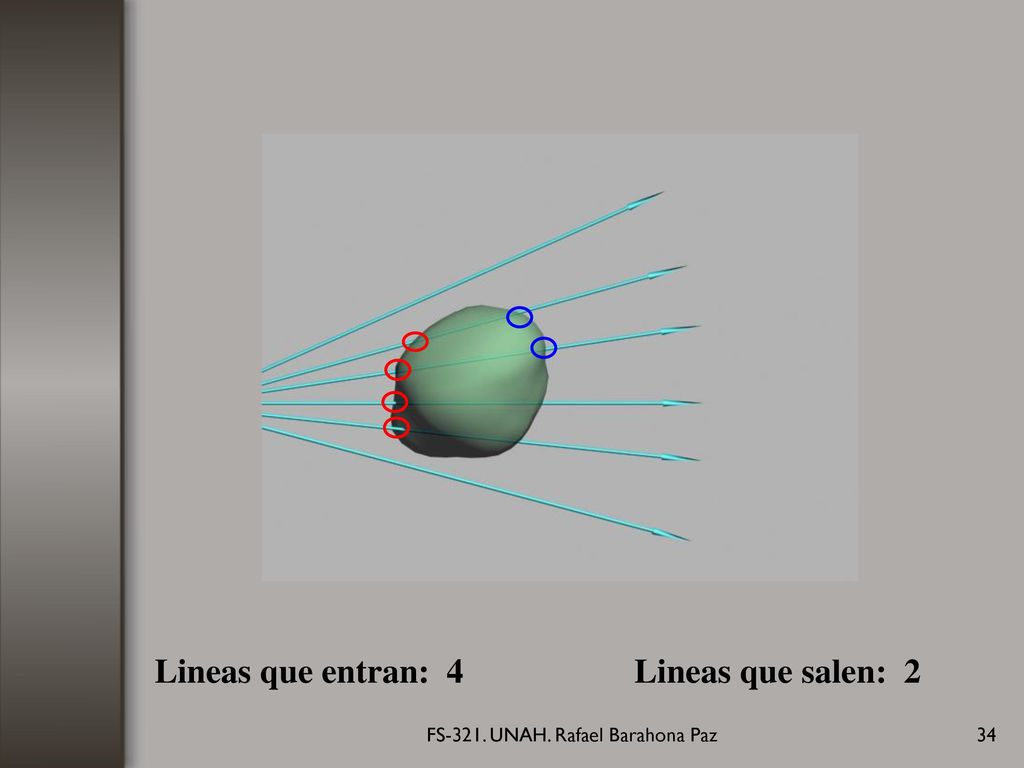

Lineas que entran: Lineas que salen: 2 FS-321. UNAH. Rafael Barahona Paz

35 FS-321. UNAH. Rafael Barahona Paz
Lineas que entran: Lineas que salen: 3 FS-321. UNAH. Rafael Barahona Paz

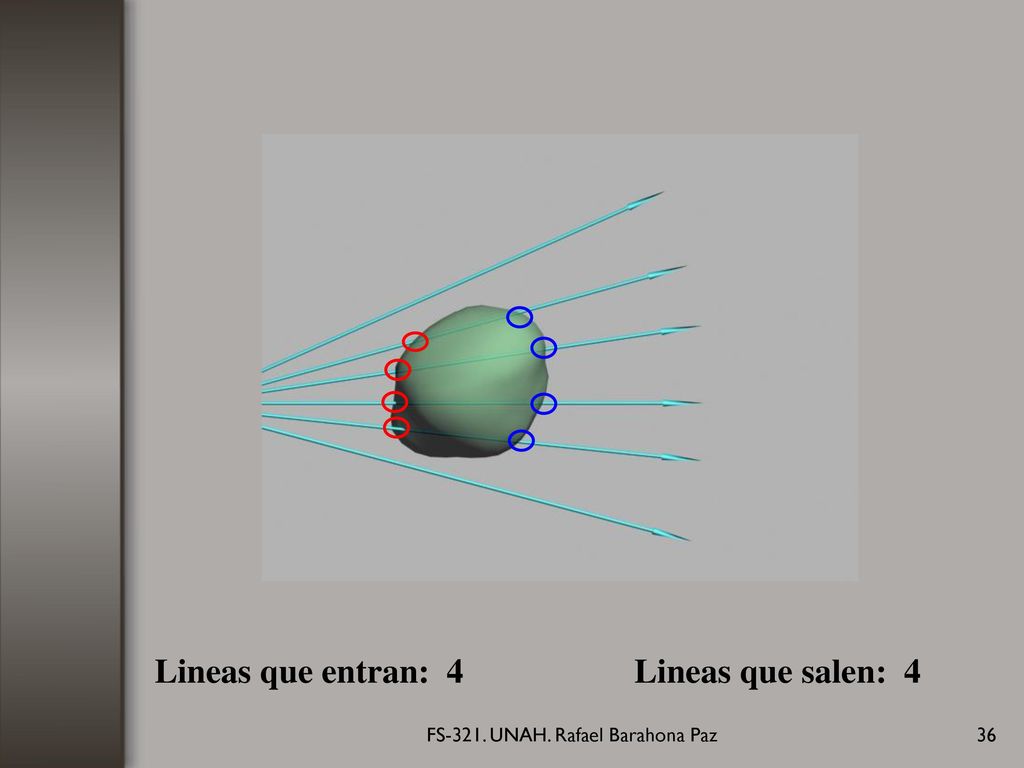

36 FS-321. UNAH. Rafael Barahona Paz
Lineas que entran: Lineas que salen: 4 FS-321. UNAH. Rafael Barahona Paz

37 FS-321. UNAH. Rafael Barahona Paz

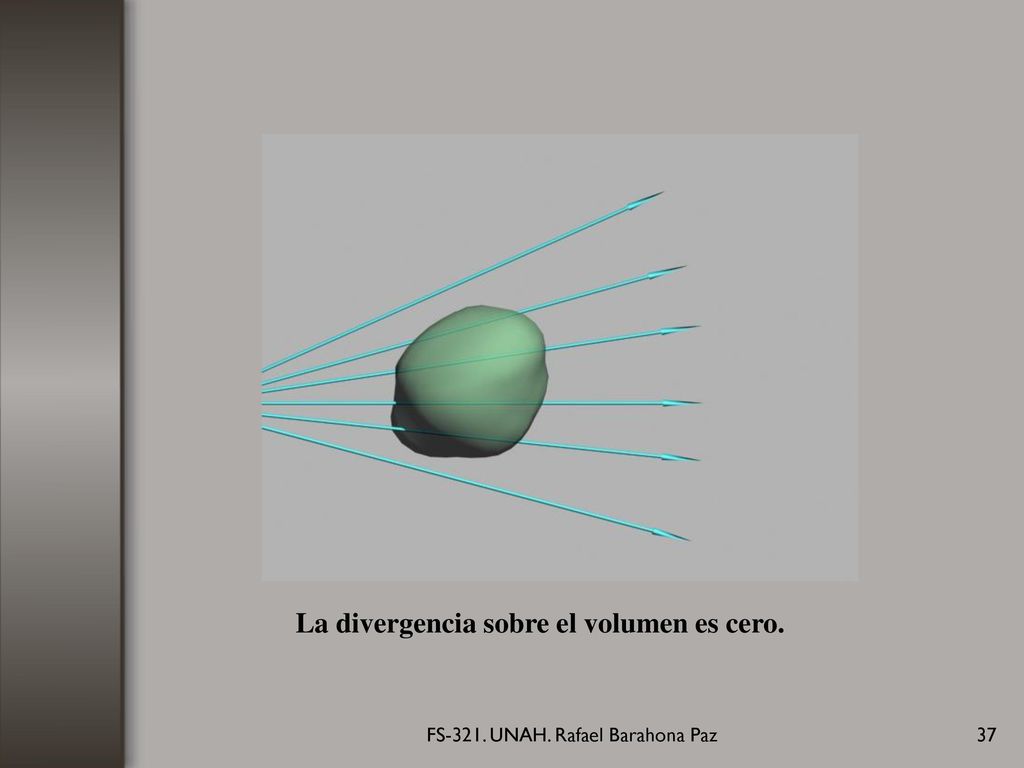

La divergencia sobre el volumen es cero. FS-321. UNAH. Rafael Barahona Paz

38 FS-321. UNAH. Rafael Barahona Paz

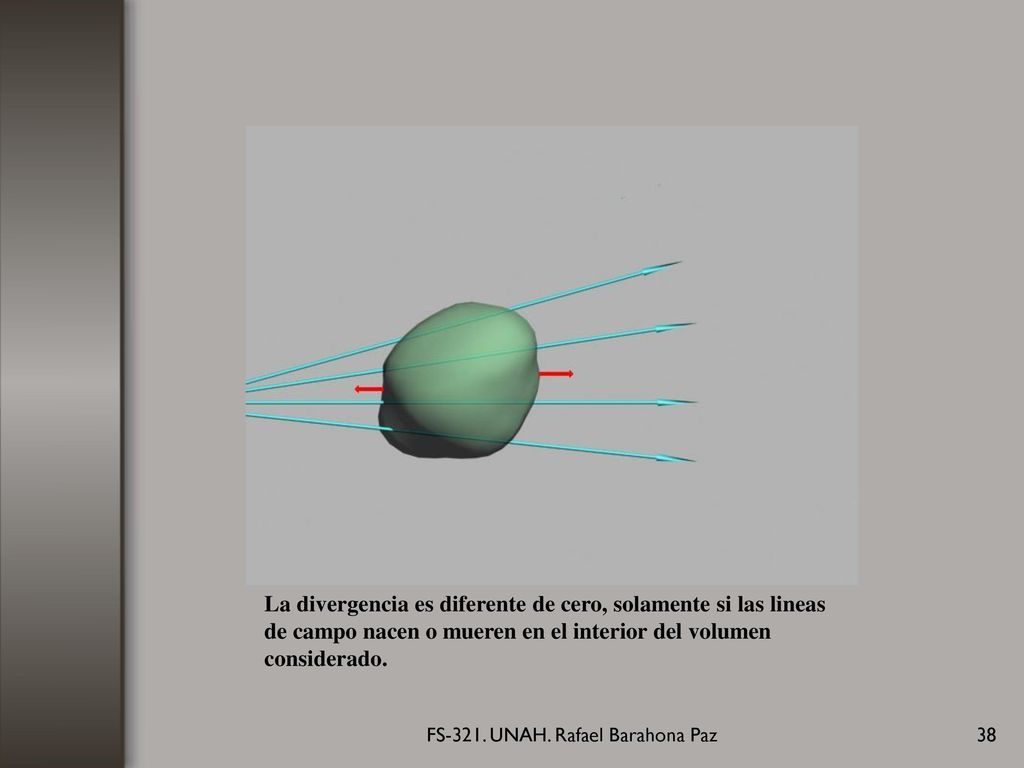

La divergencia es diferente de cero, solamente si las lineas de campo nacen o mueren en el interior del volumen considerado. FS-321. UNAH. Rafael Barahona Paz

39 FS-321. UNAH. Rafael Barahona Paz

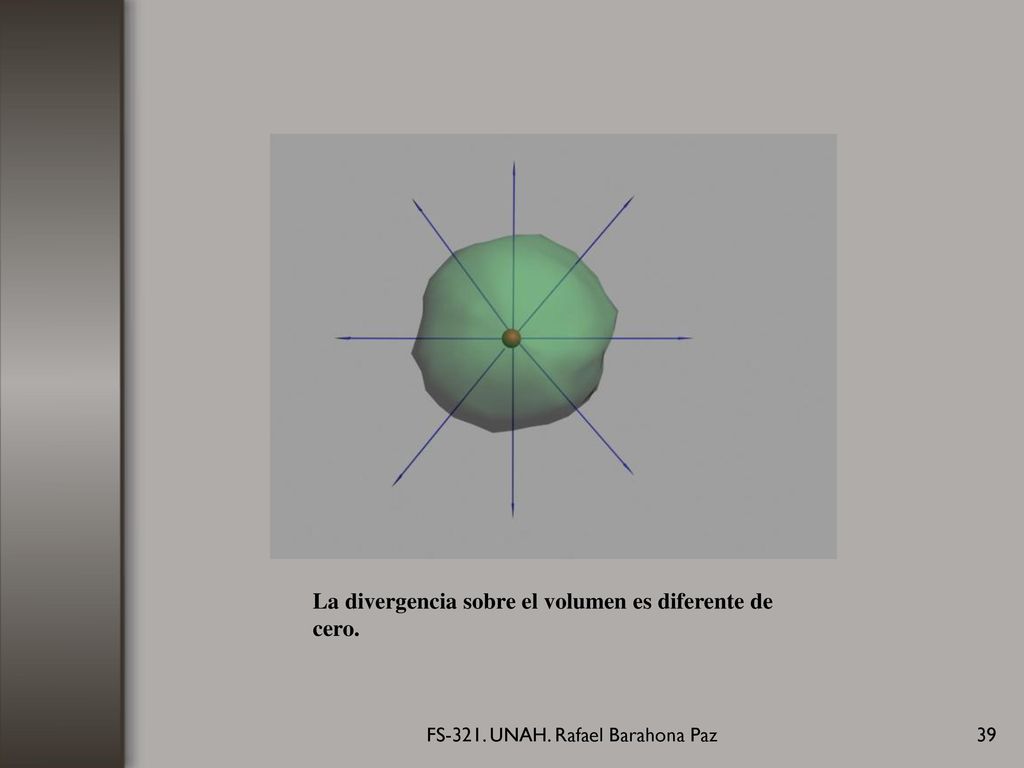

La divergencia sobre el volumen es diferente de cero. FS-321. UNAH. Rafael Barahona Paz

40 FS-321. UNAH. Rafael Barahona Paz

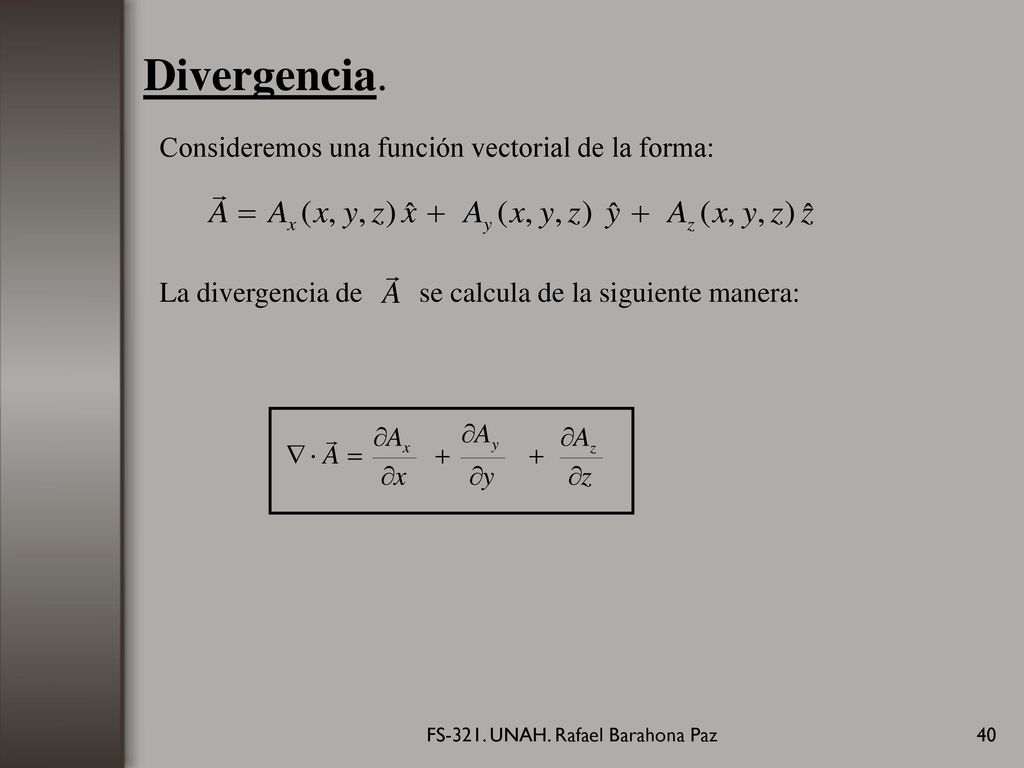

Divergencia. Consideremos una función vectorial de la forma: La divergencia de se calcula de la siguiente manera: FS-321. UNAH. Rafael Barahona Paz

41 FS-321. UNAH. Rafael Barahona Paz

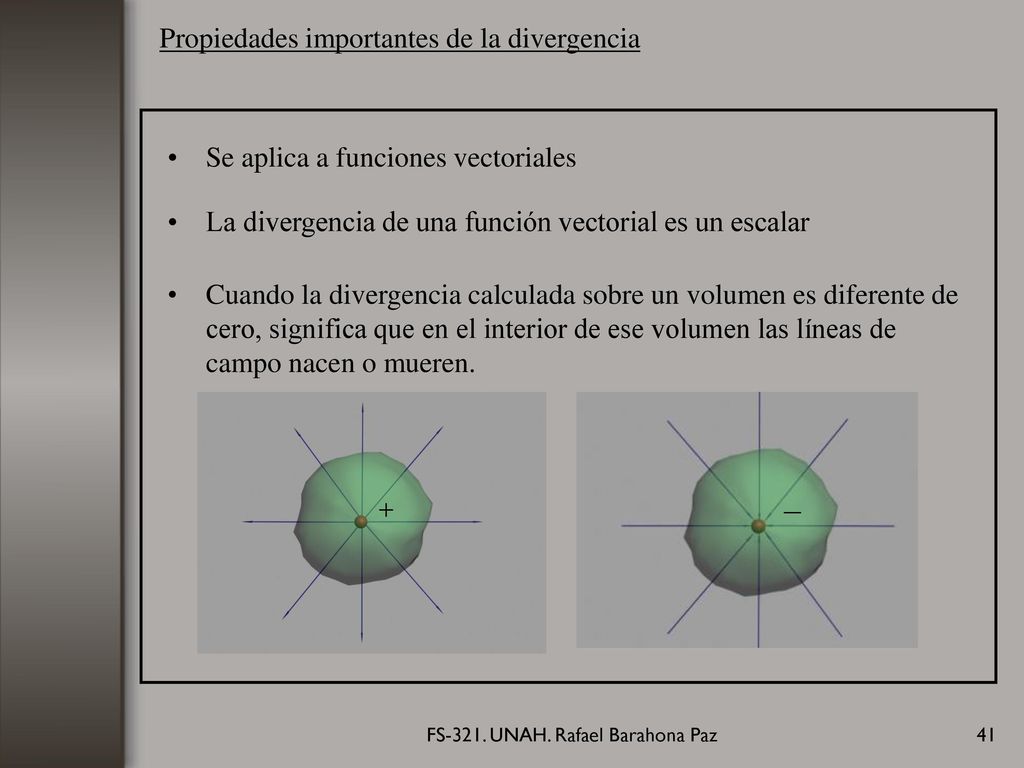

Propiedades importantes de la divergencia Se aplica a funciones vectoriales La divergencia de una función vectorial es un escalar Cuando la divergencia calculada sobre un volumen es diferente de cero, significa que en el interior de ese volumen las líneas de campo nacen o mueren. FS-321. UNAH. Rafael Barahona Paz

42 FS-321. UNAH. Rafael Barahona Paz

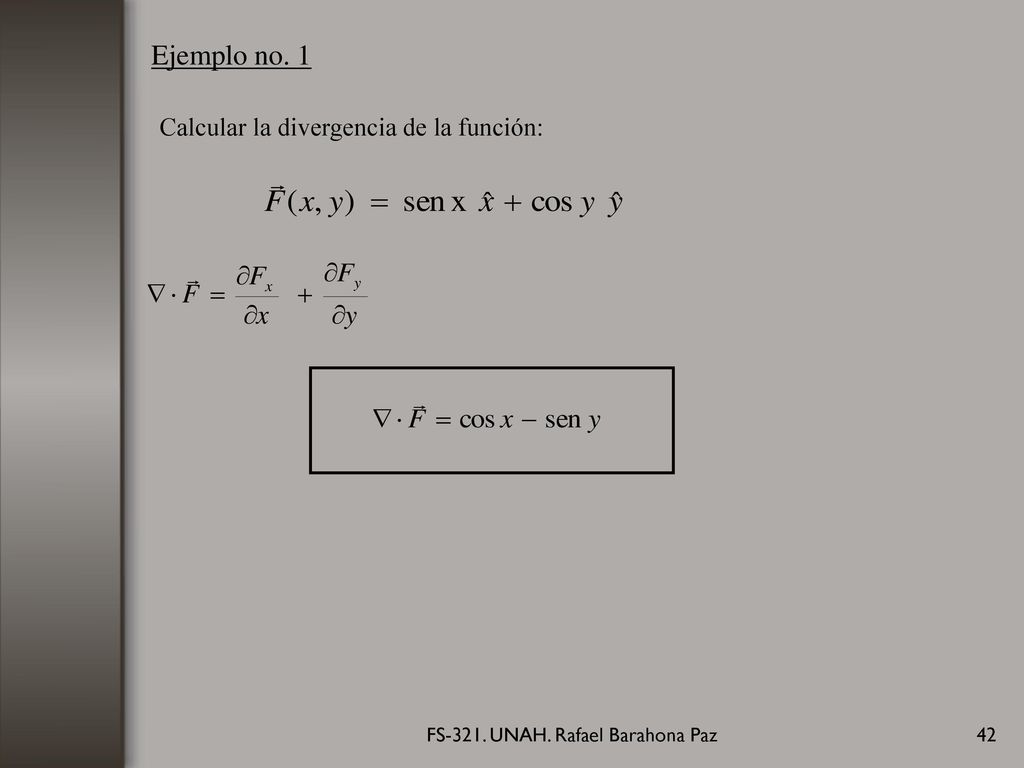

Ejemplo no. 1 Calcular la divergencia de la función: FS-321. UNAH. Rafael Barahona Paz

43 FS-321. UNAH. Rafael Barahona Paz

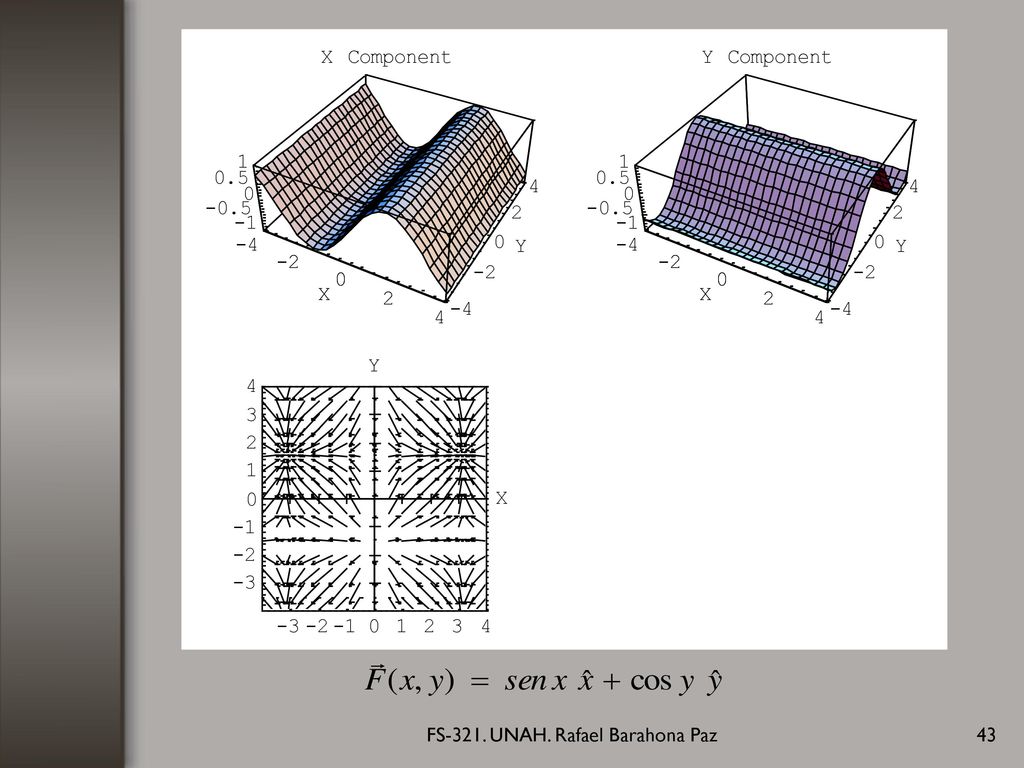

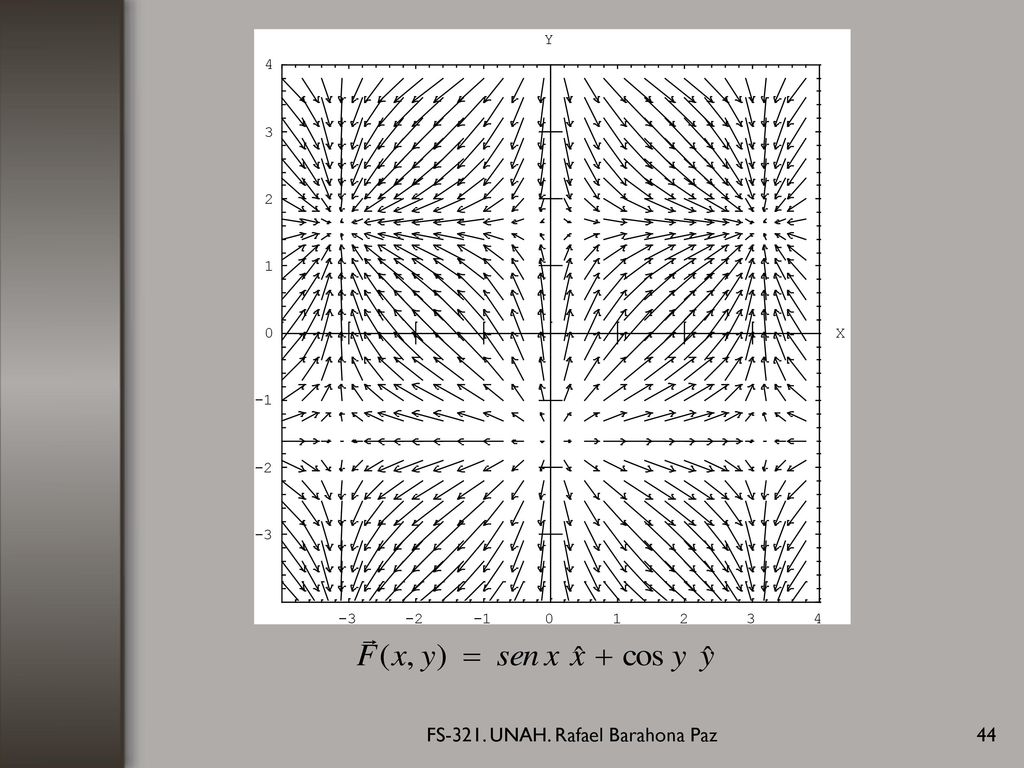

44 FS-321. UNAH. Rafael Barahona Paz

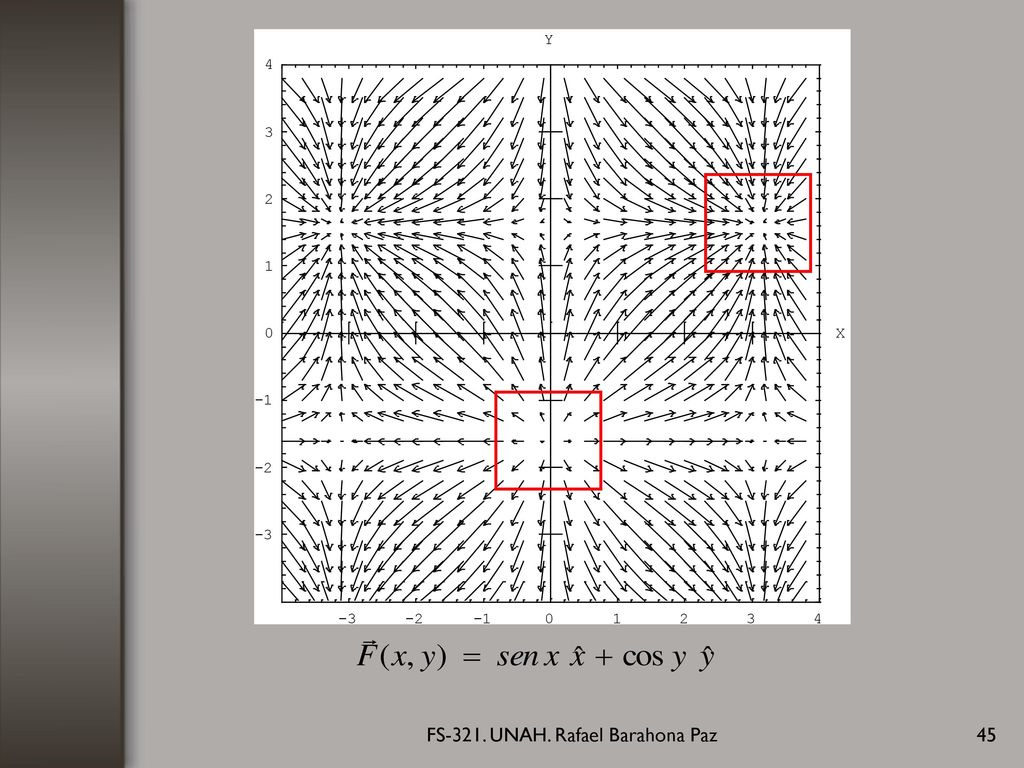

45 FS-321. UNAH. Rafael Barahona Paz

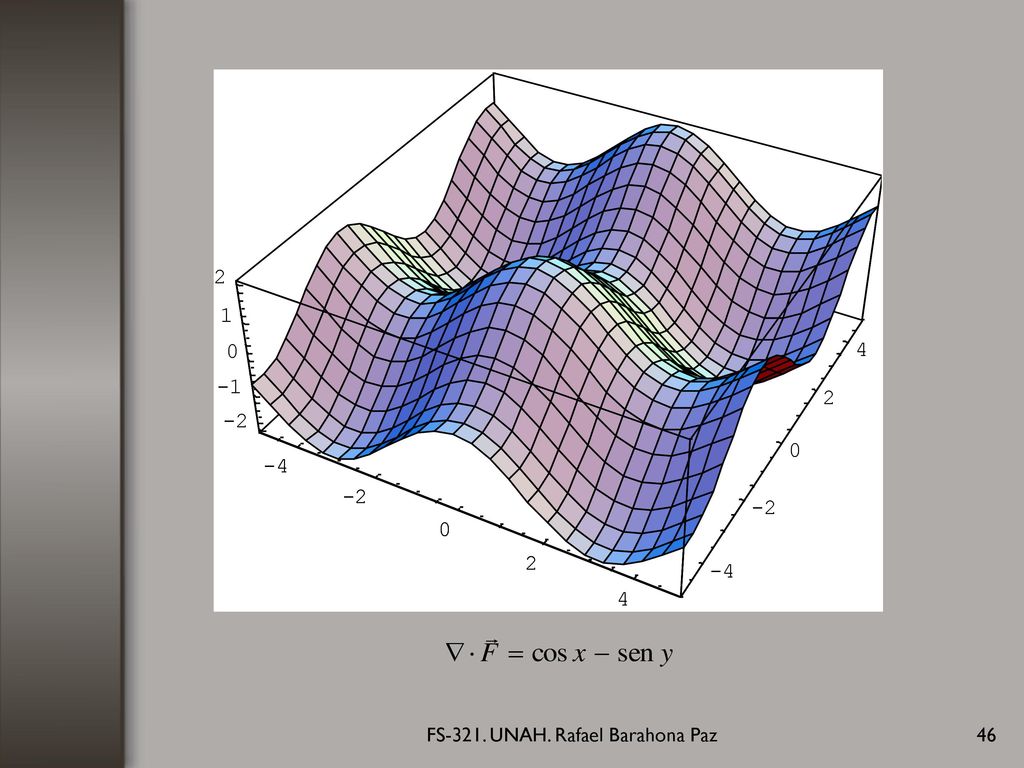

46 FS-321. UNAH. Rafael Barahona Paz

47 FS-321. UNAH. Rafael Barahona Paz

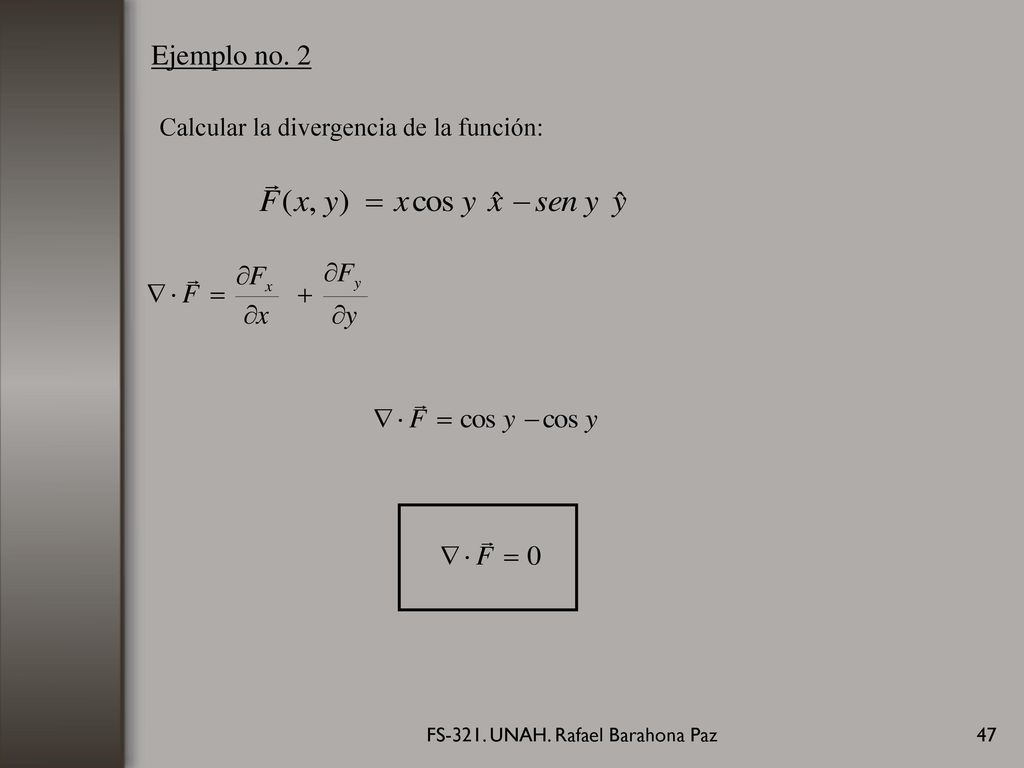

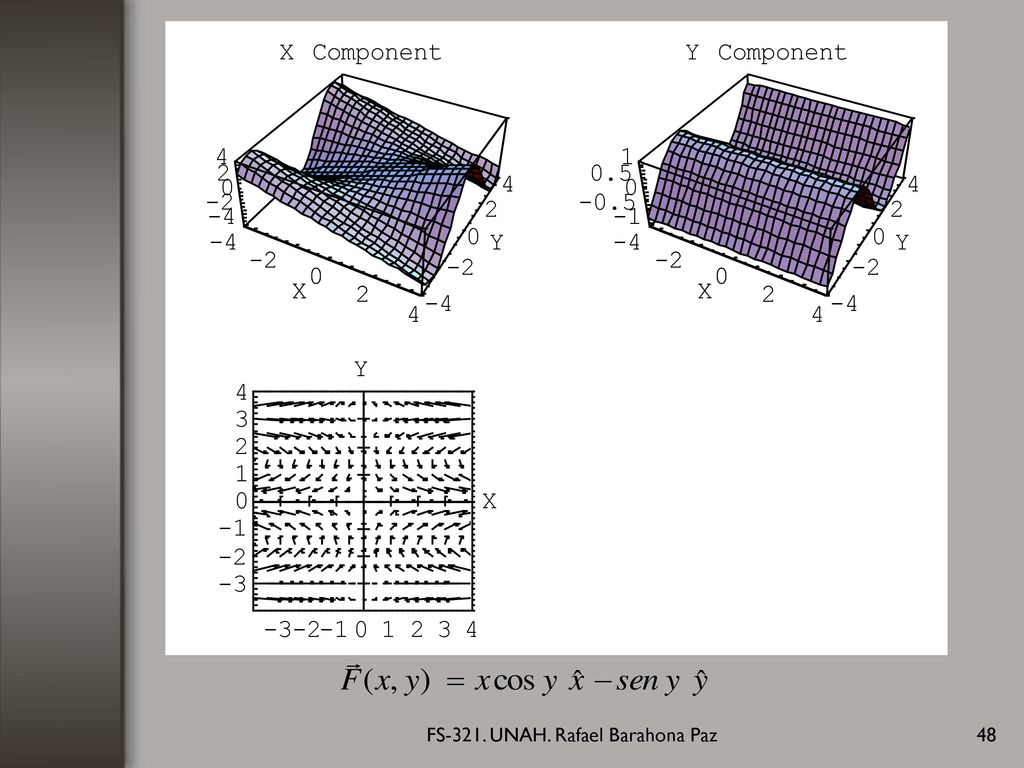

Ejemplo no. 2 Calcular la divergencia de la función: FS-321. UNAH. Rafael Barahona Paz

48 FS-321. UNAH. Rafael Barahona Paz

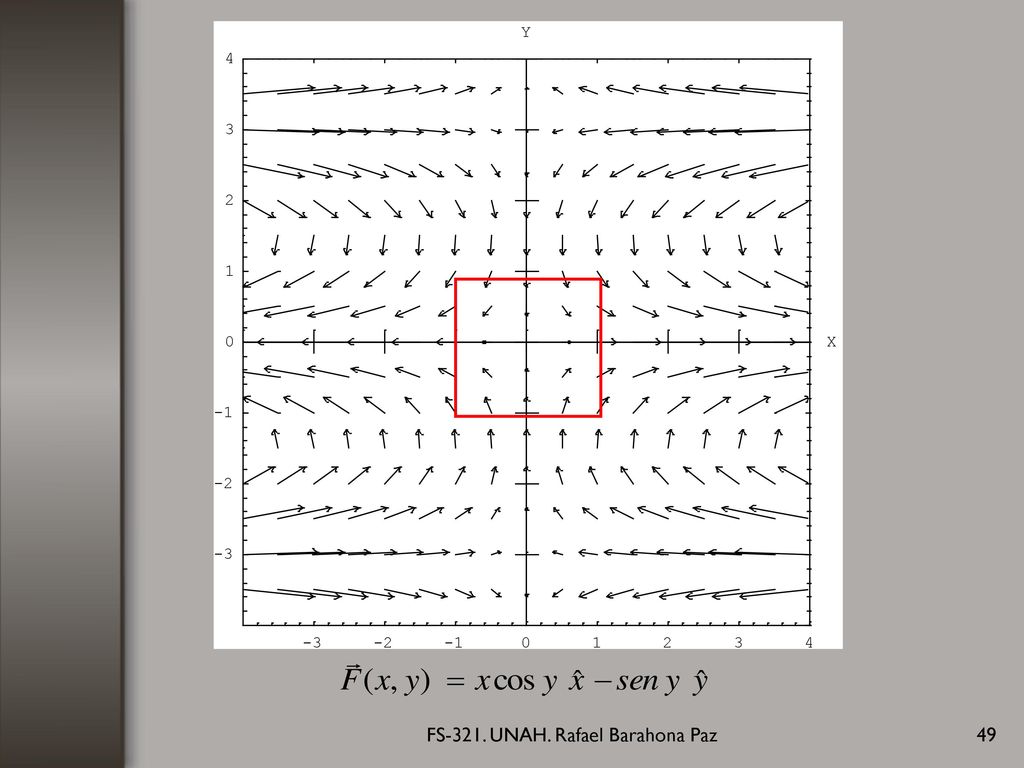

49 FS-321. UNAH. Rafael Barahona Paz

50 FS-321. UNAH. Rafael Barahona Paz

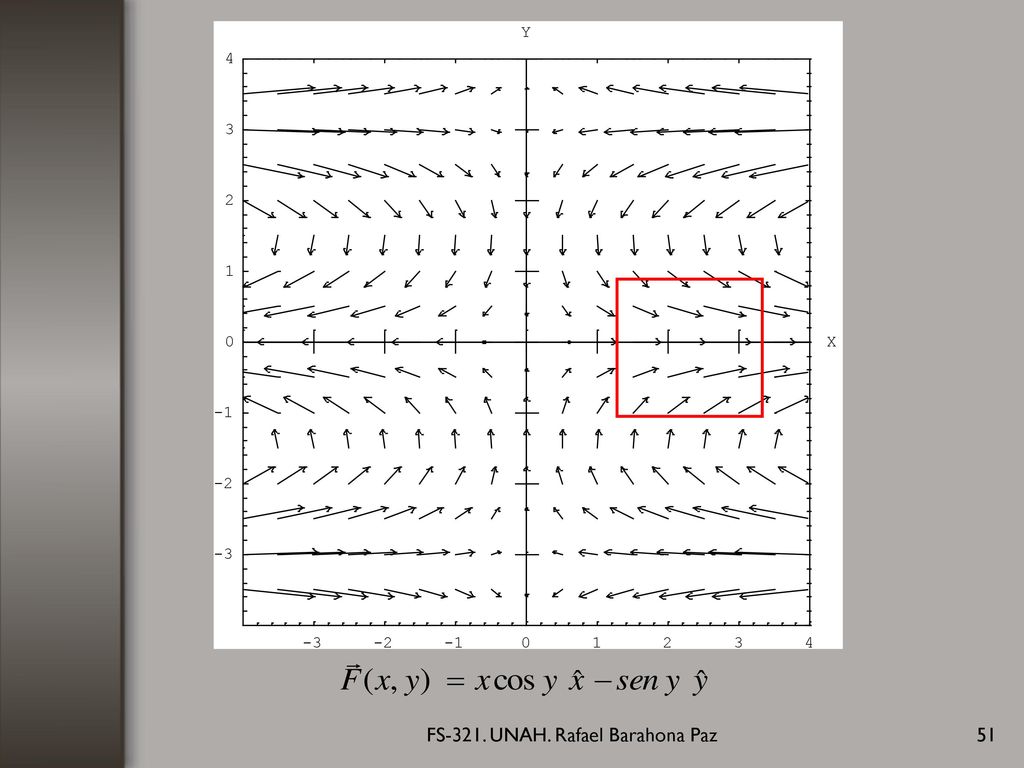

51 FS-321. UNAH. Rafael Barahona Paz

52 FS-321. UNAH. Rafael Barahona Paz

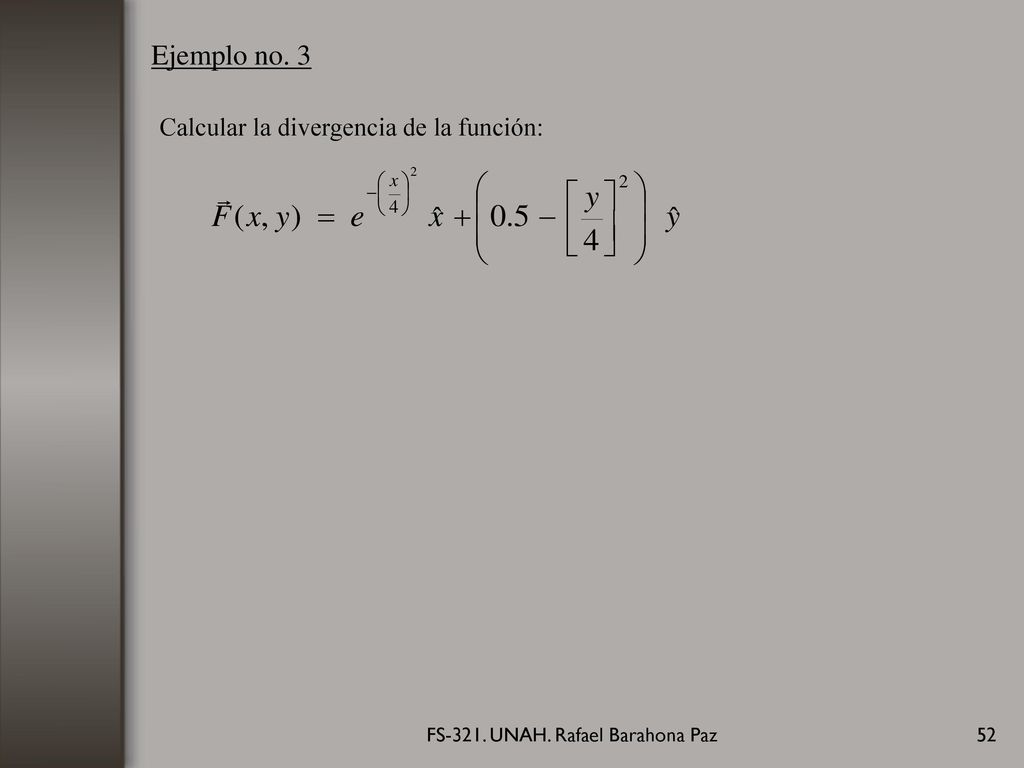

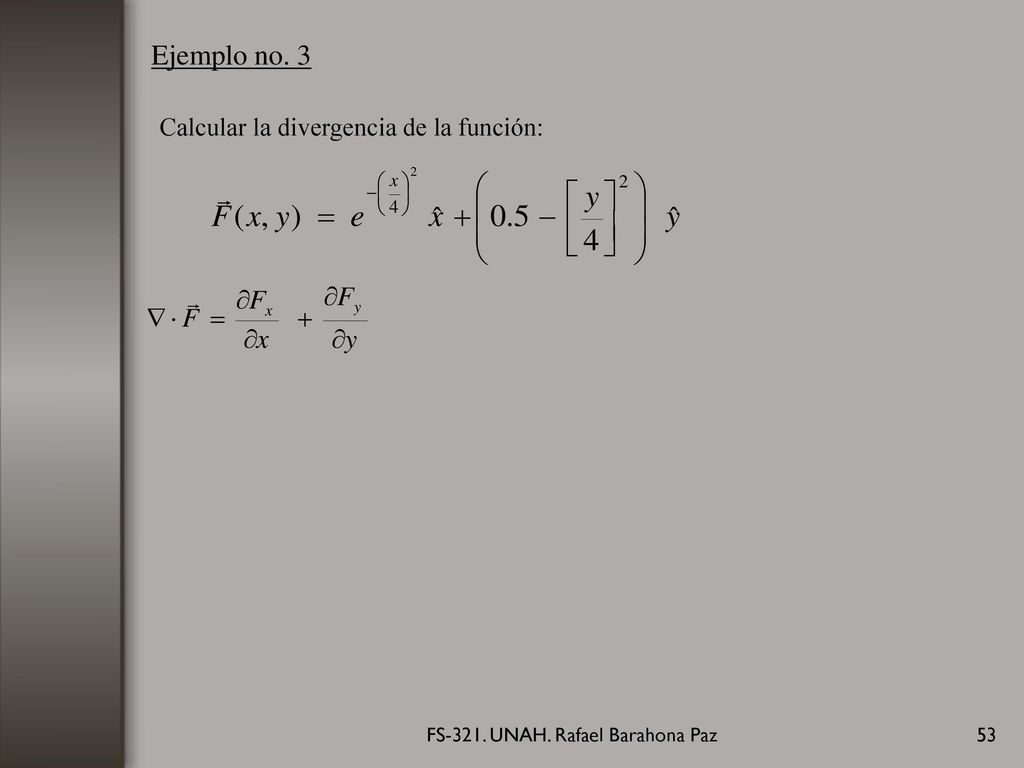

Ejemplo no. 3 Calcular la divergencia de la función: FS-321. UNAH. Rafael Barahona Paz

53 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 3 Calcular la divergencia de la función: FS-321. UNAH. Rafael Barahona Paz

54 FS-321. UNAH. Rafael Barahona Paz

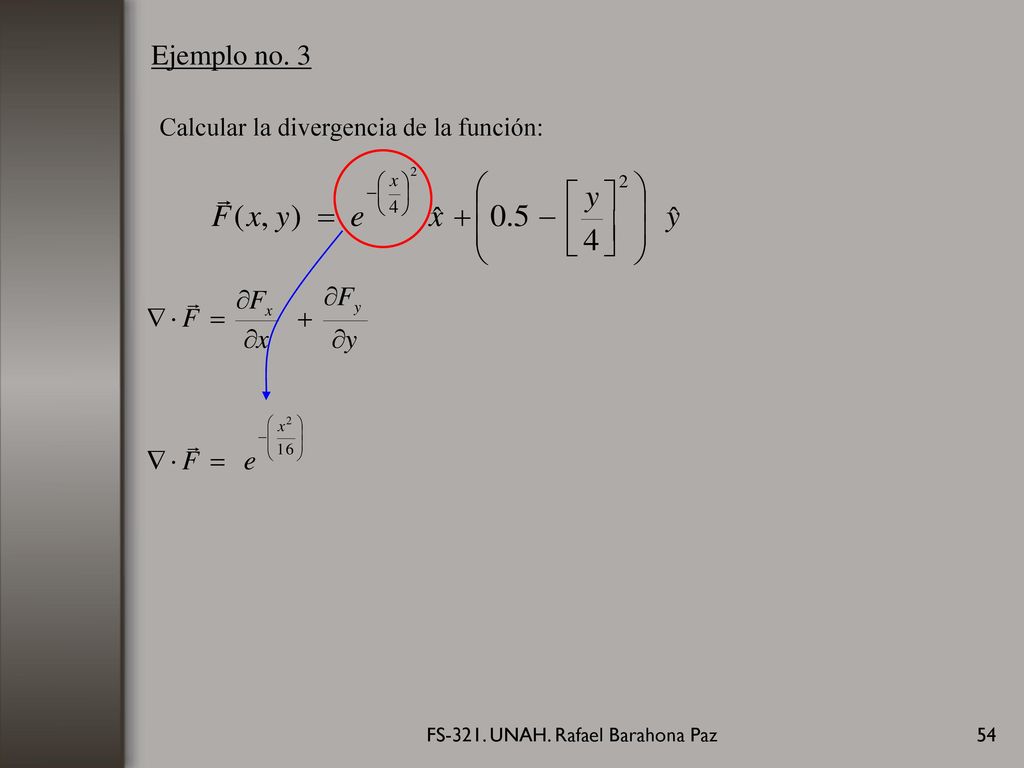

Ejemplo no. 3 Calcular la divergencia de la función: FS-321. UNAH. Rafael Barahona Paz

55 FS-321. UNAH. Rafael Barahona Paz

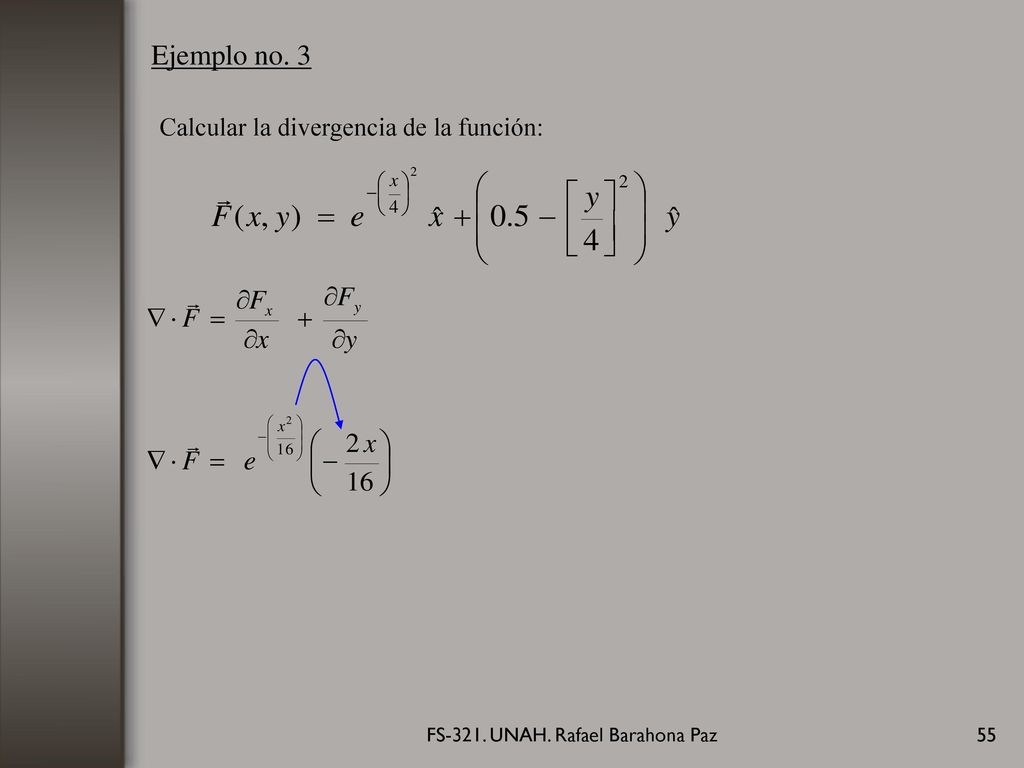

Ejemplo no. 3 Calcular la divergencia de la función: FS-321. UNAH. Rafael Barahona Paz

56 FS-321. UNAH. Rafael Barahona Paz

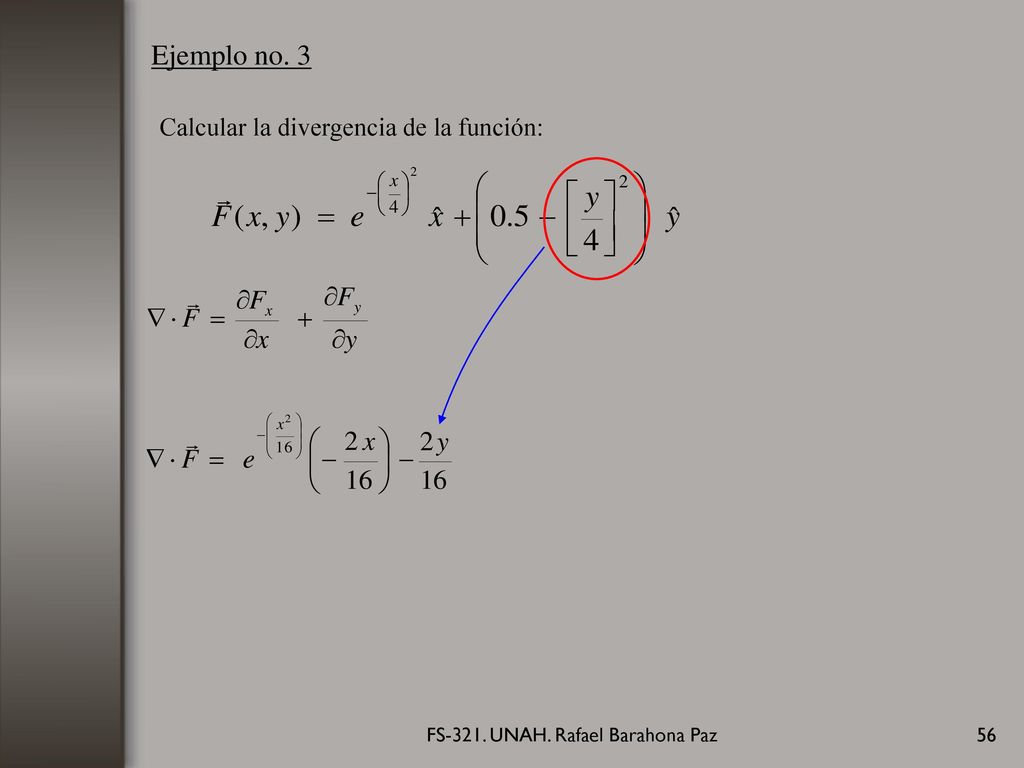

Ejemplo no. 3 Calcular la divergencia de la función: FS-321. UNAH. Rafael Barahona Paz

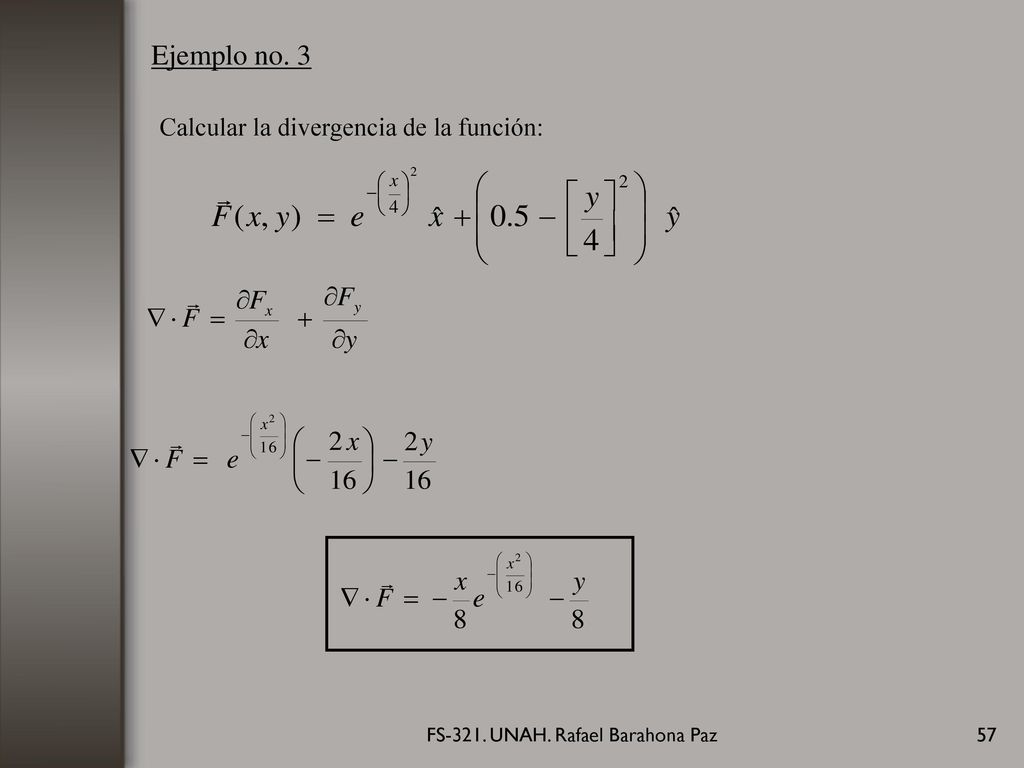

57 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 3 Calcular la divergencia de la función: FS-321. UNAH. Rafael Barahona Paz

58 FS-321. UNAH. Rafael Barahona Paz

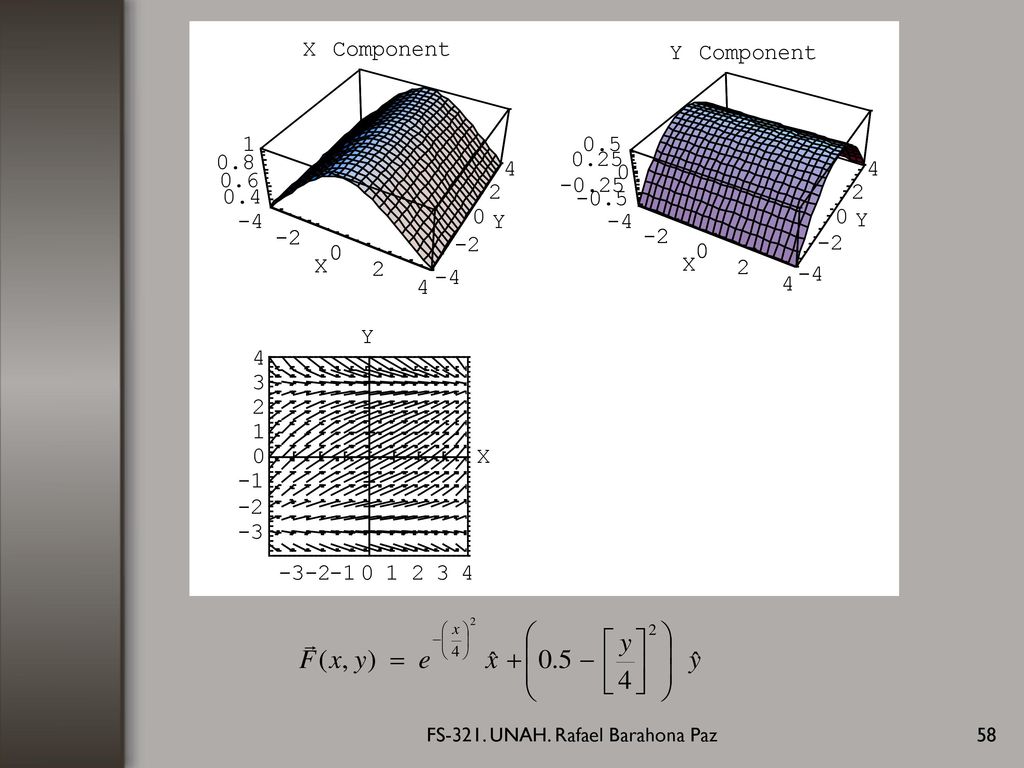

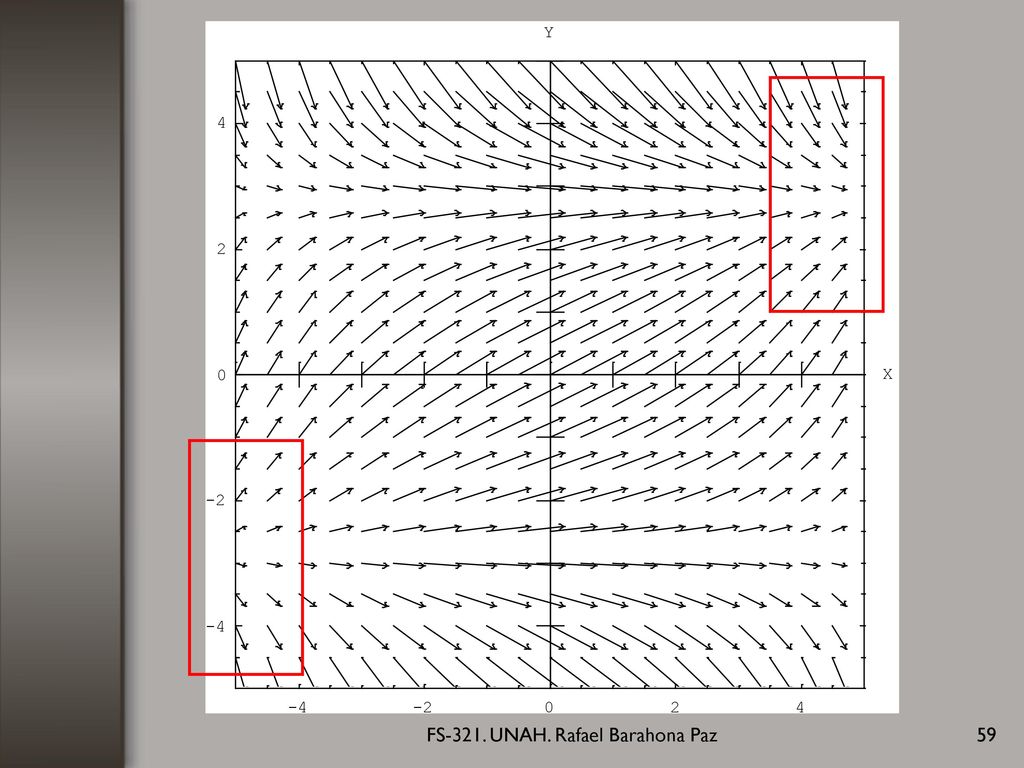

59 FS-321. UNAH. Rafael Barahona Paz

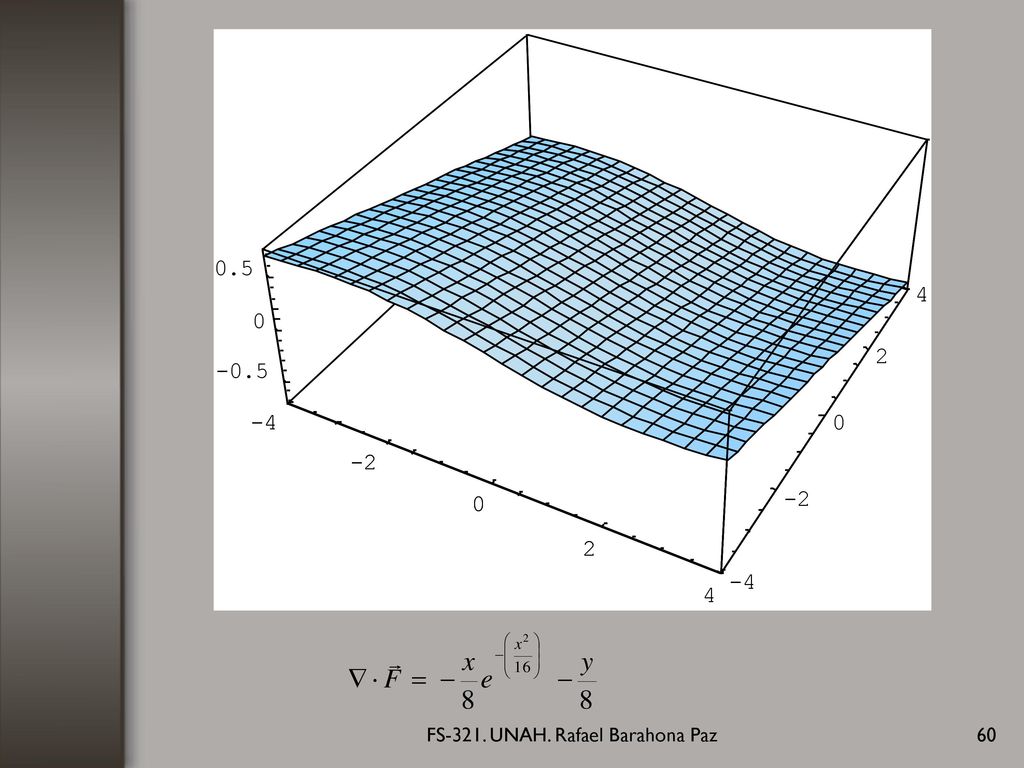

60 FS-321. UNAH. Rafael Barahona Paz

61 FS-321. UNAH. Rafael Barahona Paz
Rotacional. El rotacional de un campo vectorial mide la circulación del campo FS-321. UNAH. Rafael Barahona Paz

62 FS-321. UNAH. Rafael Barahona Paz

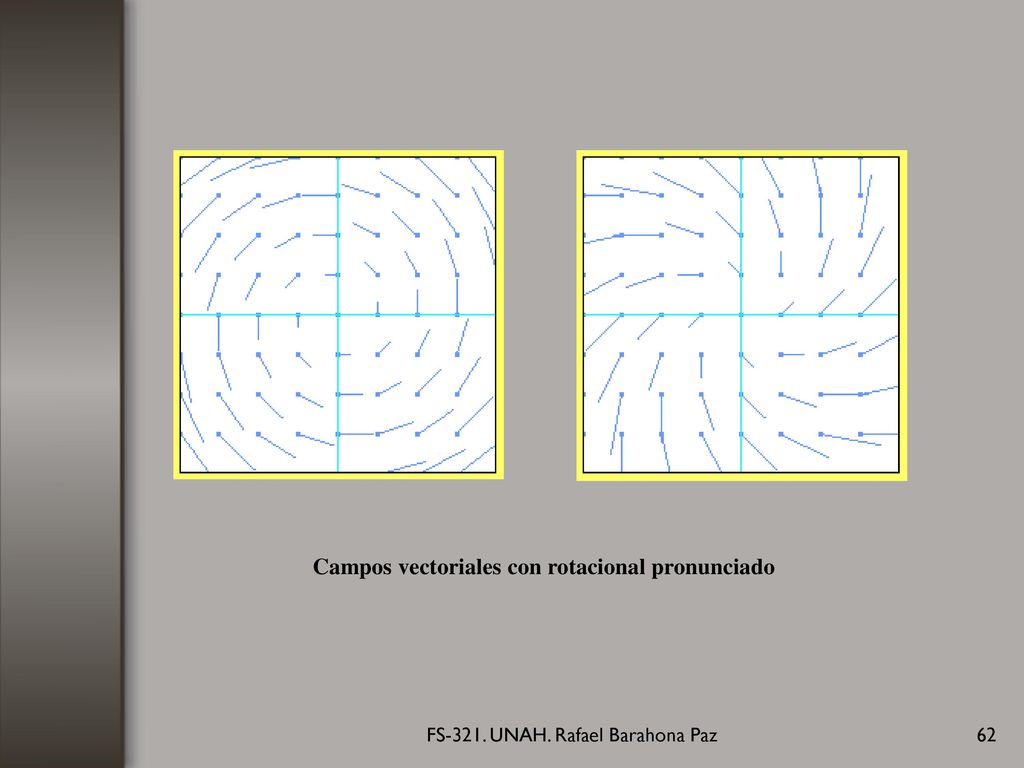

Campos vectoriales con rotacional pronunciado FS-321. UNAH. Rafael Barahona Paz

63 FS-321. UNAH. Rafael Barahona Paz

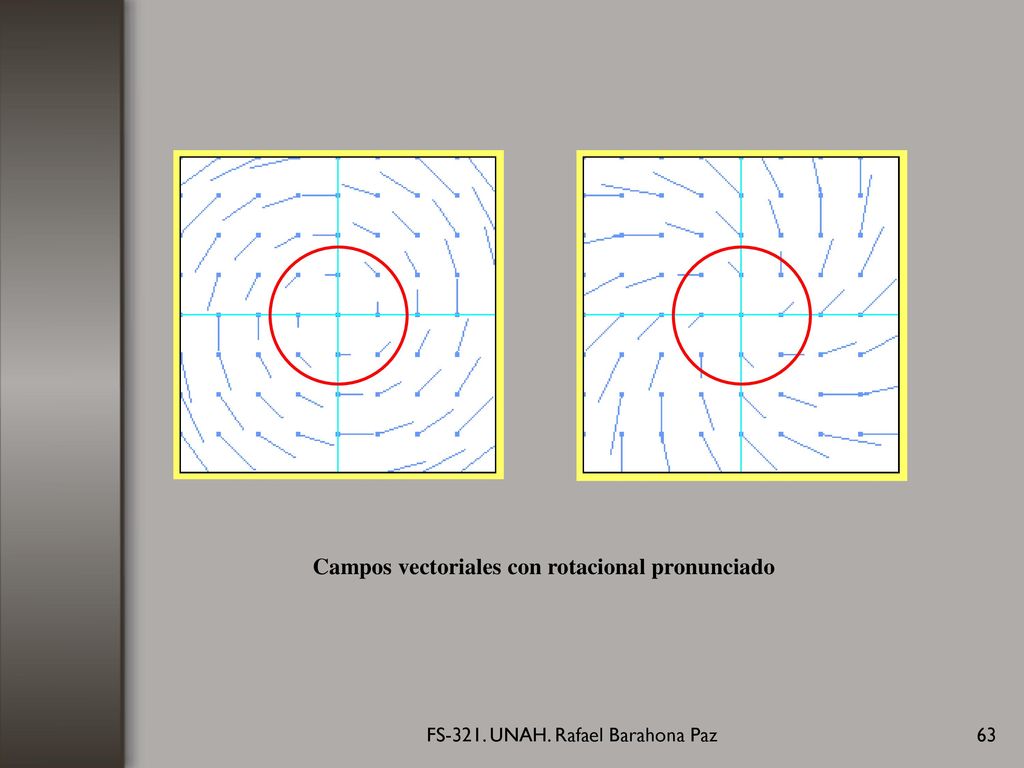

Campos vectoriales con rotacional pronunciado FS-321. UNAH. Rafael Barahona Paz

64 FS-321. UNAH. Rafael Barahona Paz

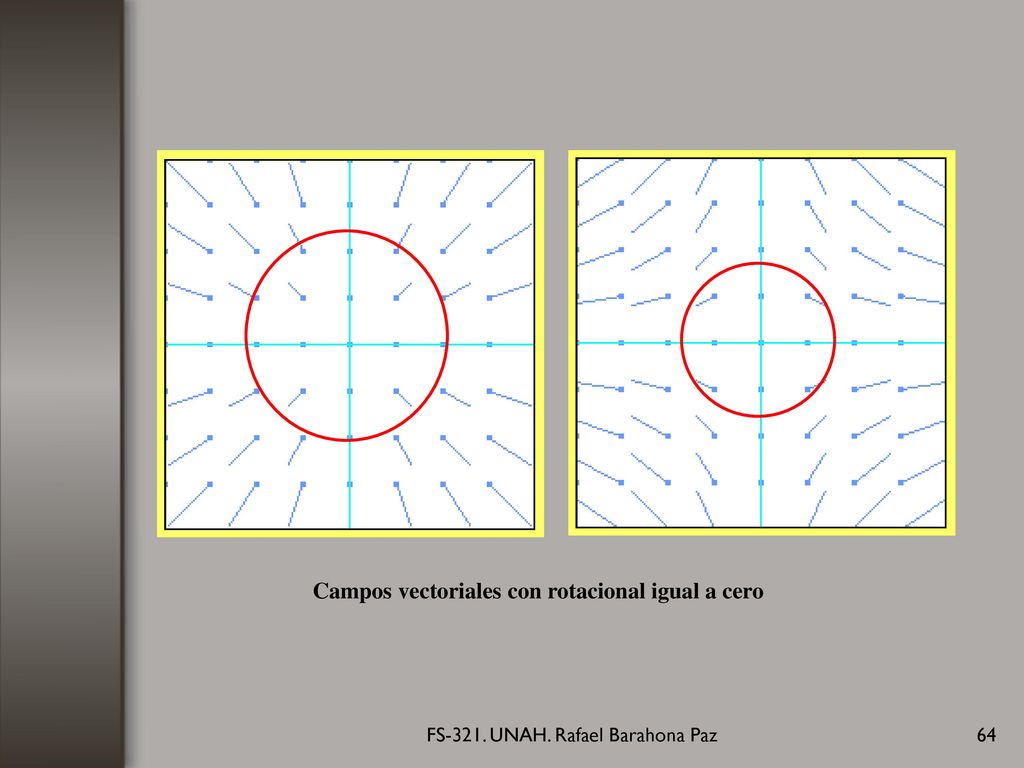

Campos vectoriales con rotacional igual a cero FS-321. UNAH. Rafael Barahona Paz

65 FS-321. UNAH. Rafael Barahona Paz

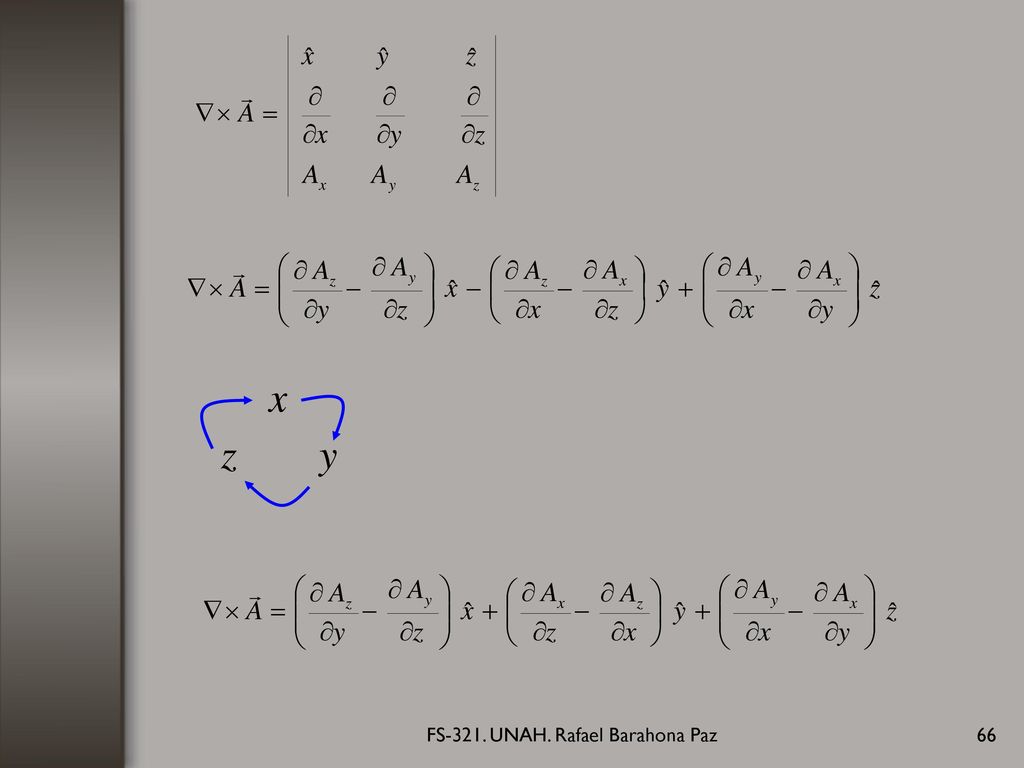

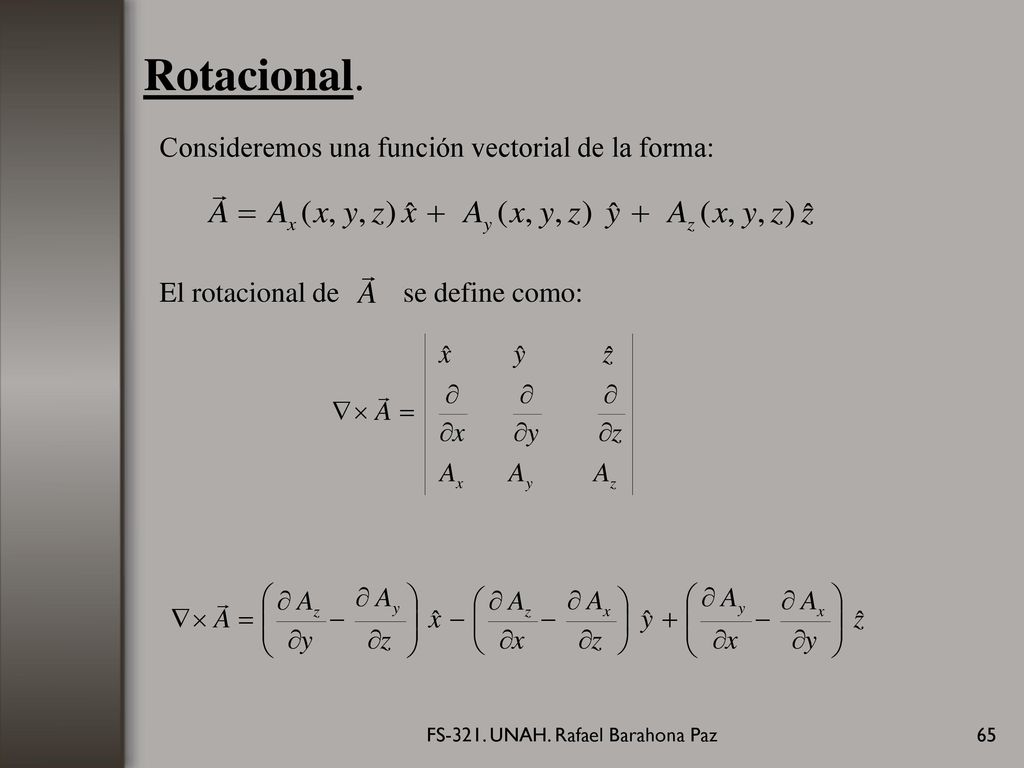

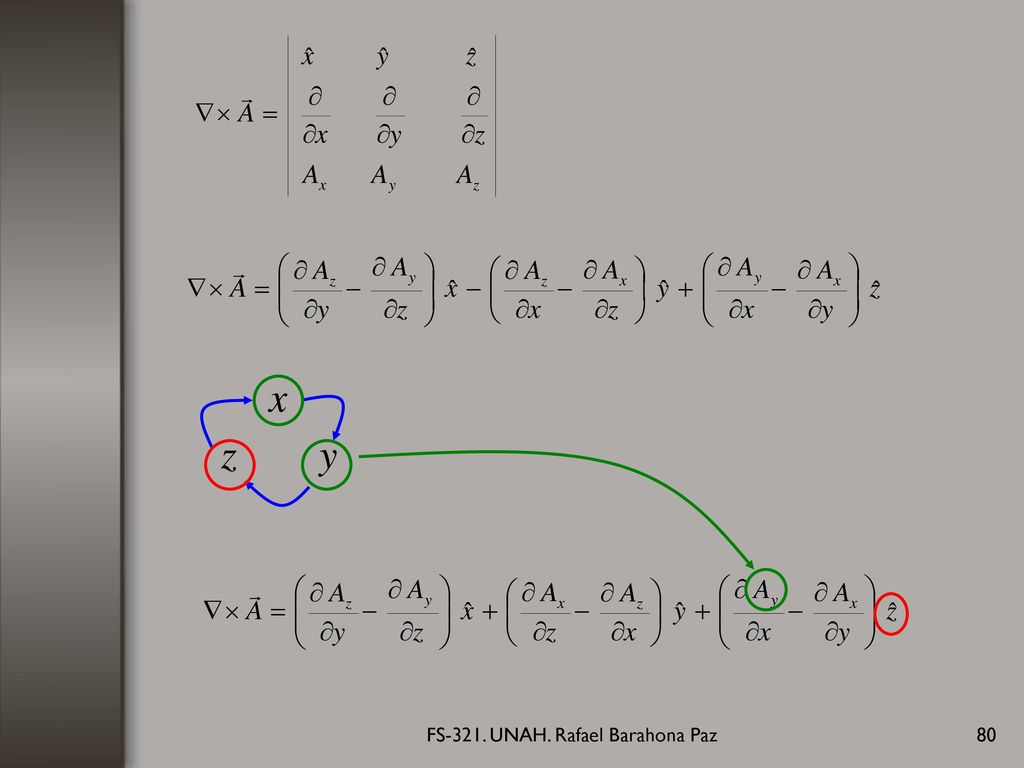

Rotacional. Consideremos una función vectorial de la forma: El rotacional de se define como: FS-321. UNAH. Rafael Barahona Paz

66 FS-321. UNAH. Rafael Barahona Paz

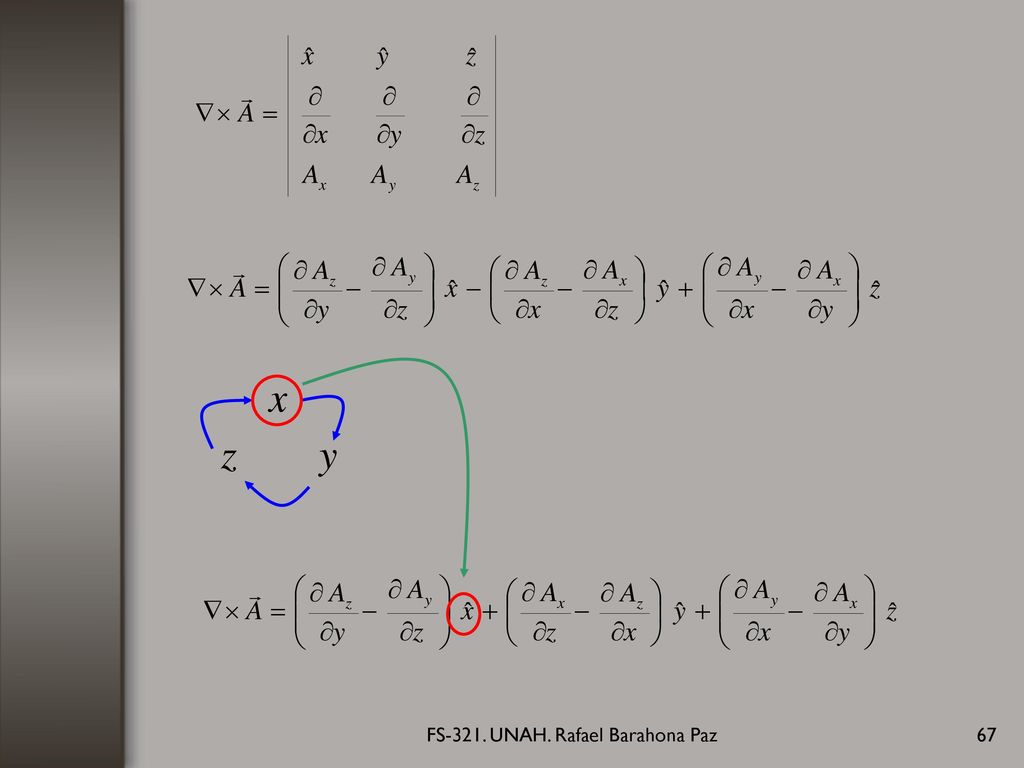

67 FS-321. UNAH. Rafael Barahona Paz

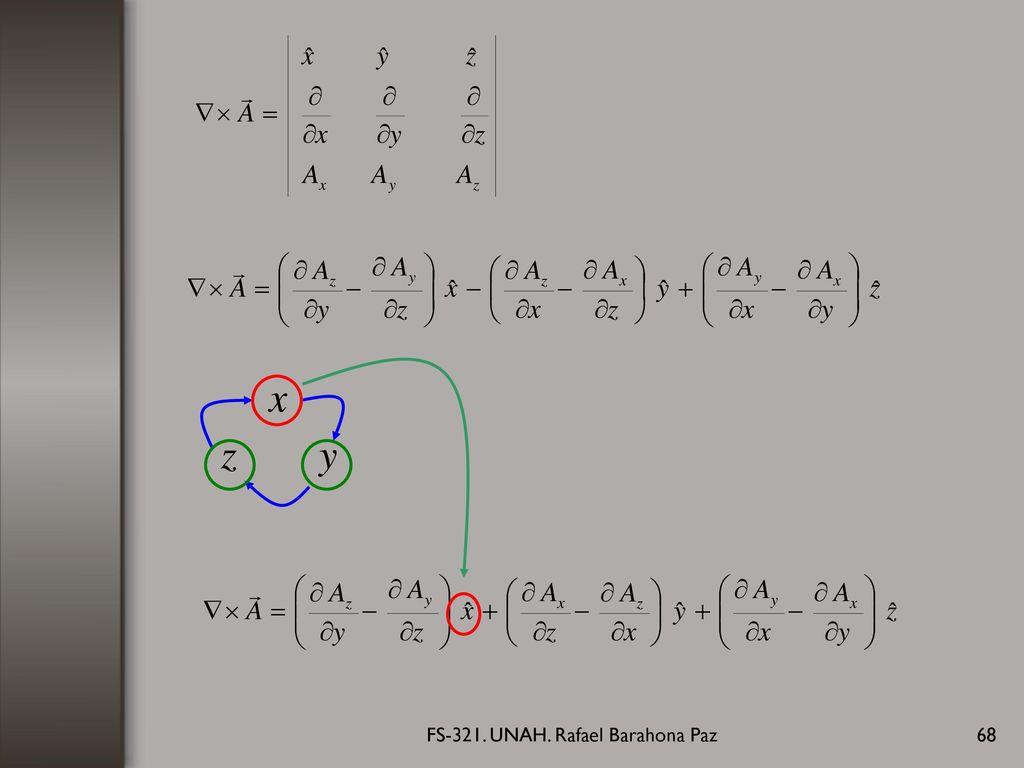

68 FS-321. UNAH. Rafael Barahona Paz

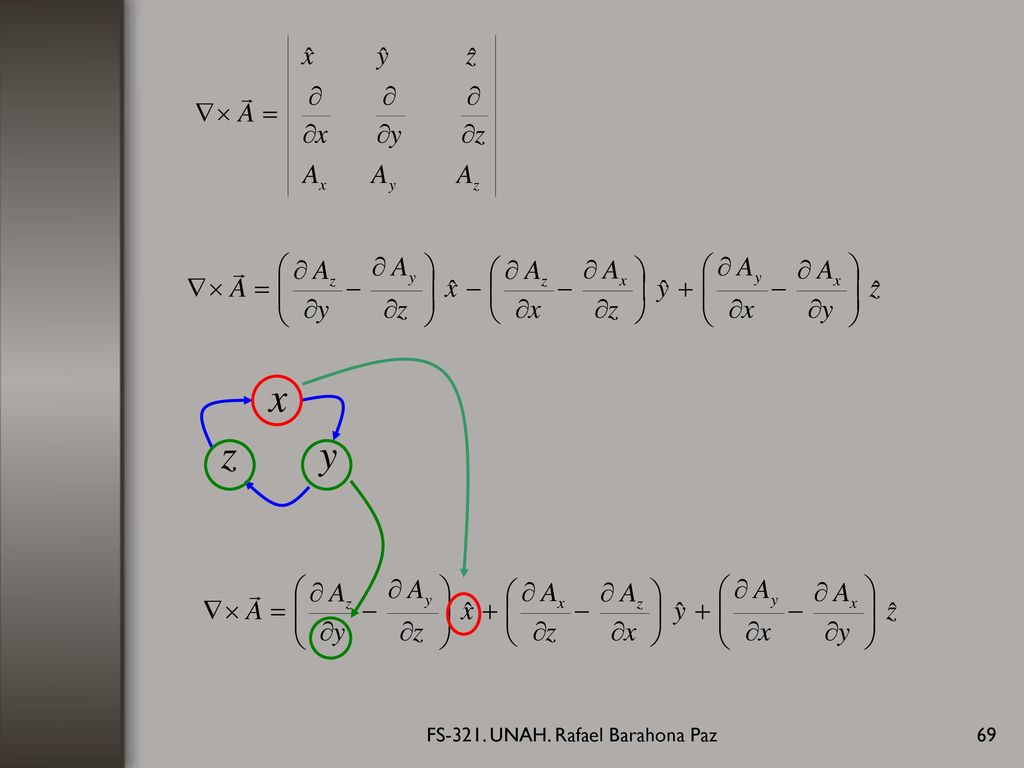

69 FS-321. UNAH. Rafael Barahona Paz

70 FS-321. UNAH. Rafael Barahona Paz

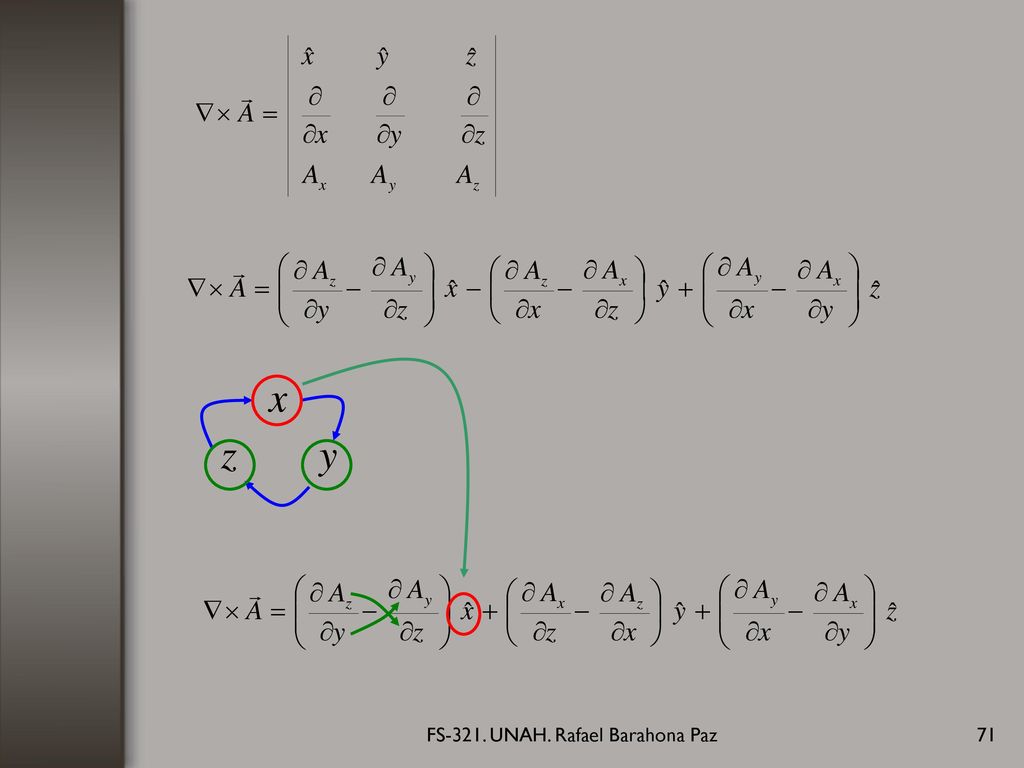

71 FS-321. UNAH. Rafael Barahona Paz

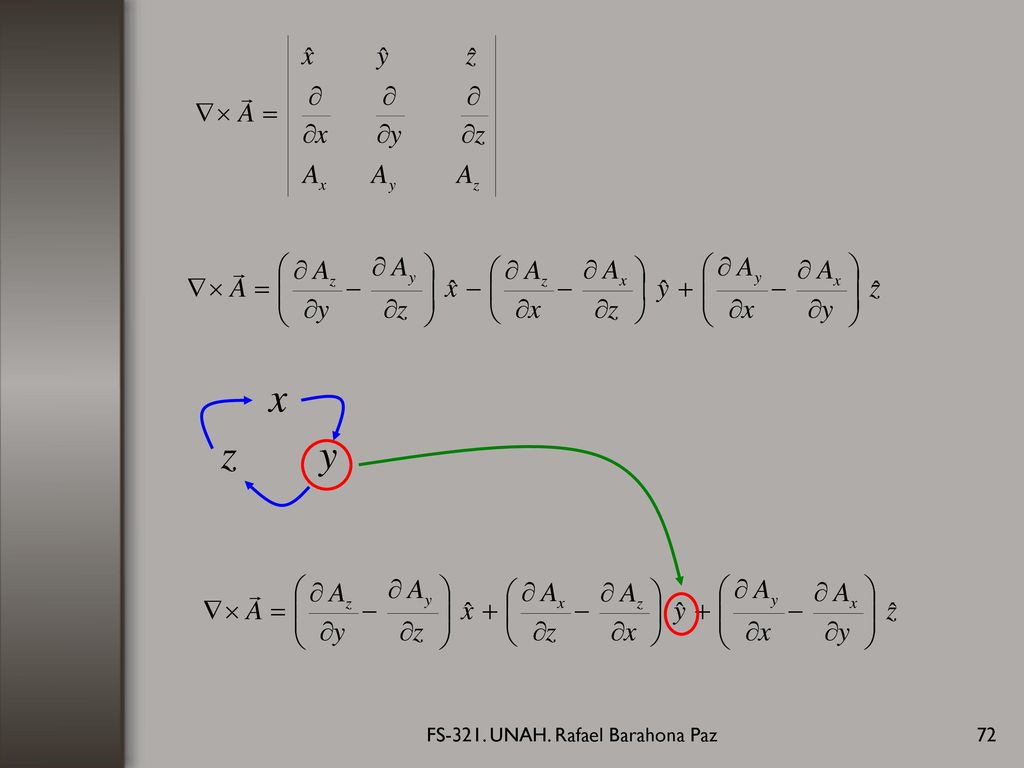

72 FS-321. UNAH. Rafael Barahona Paz

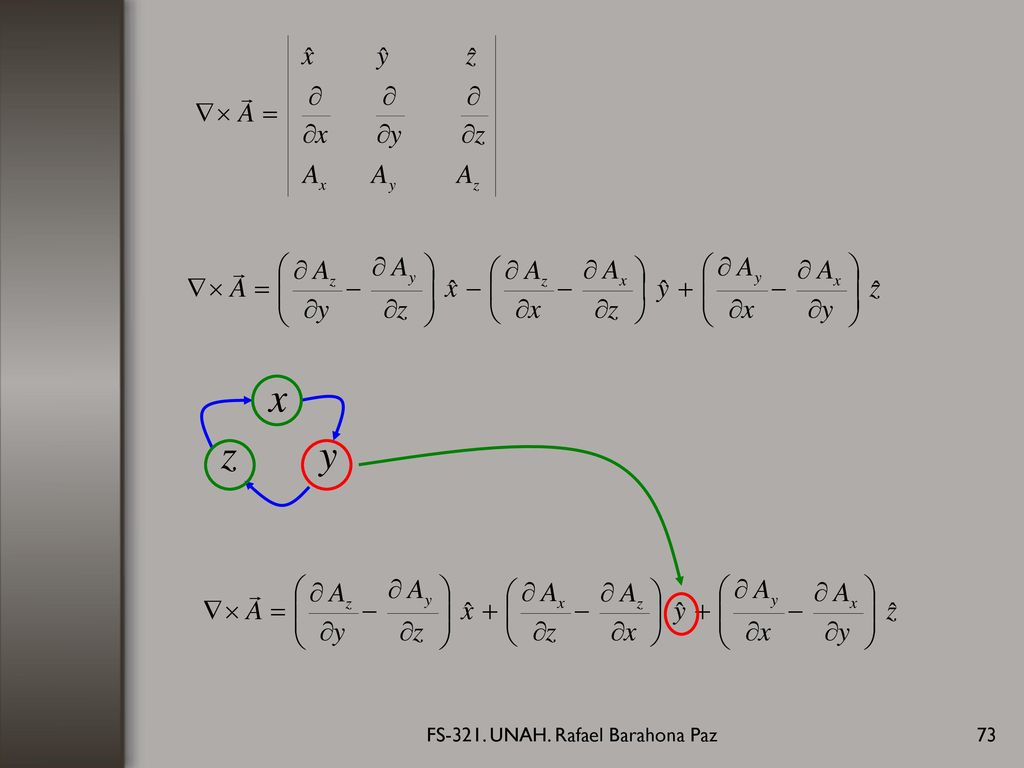

73 FS-321. UNAH. Rafael Barahona Paz

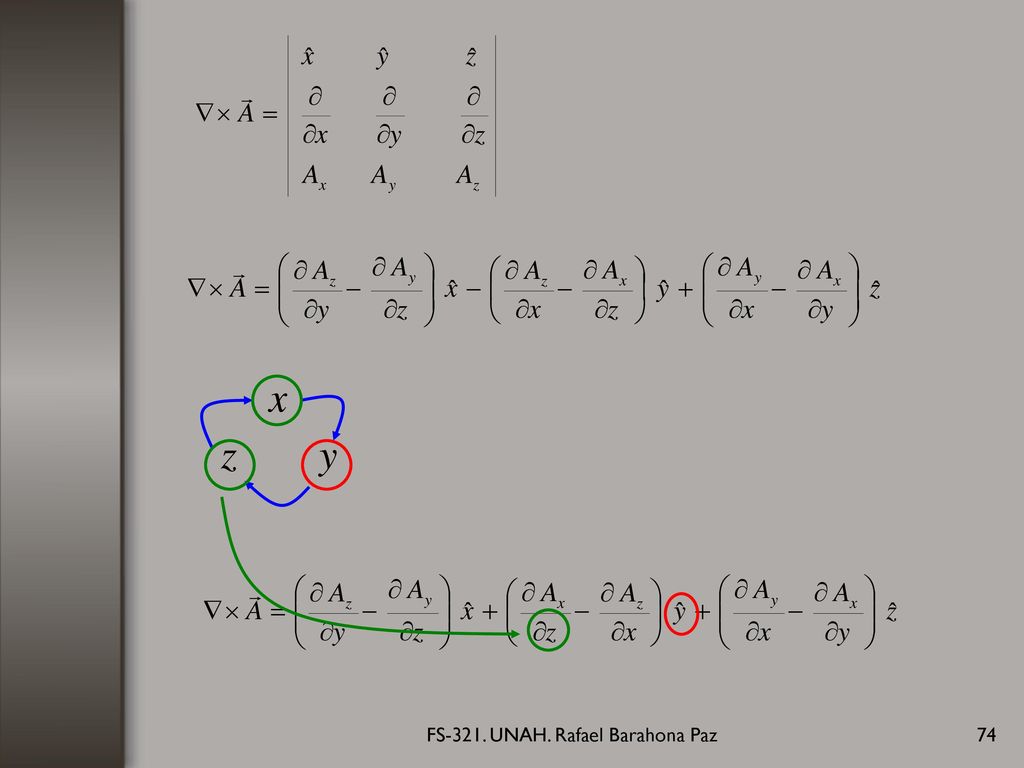

74 FS-321. UNAH. Rafael Barahona Paz

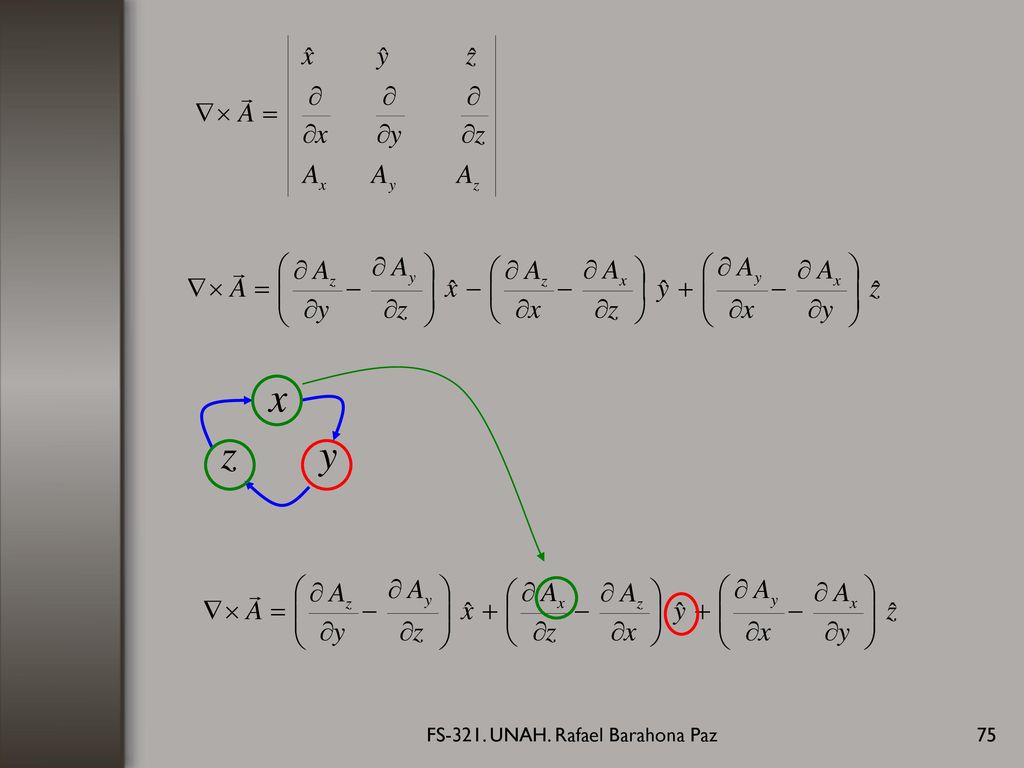

75 FS-321. UNAH. Rafael Barahona Paz

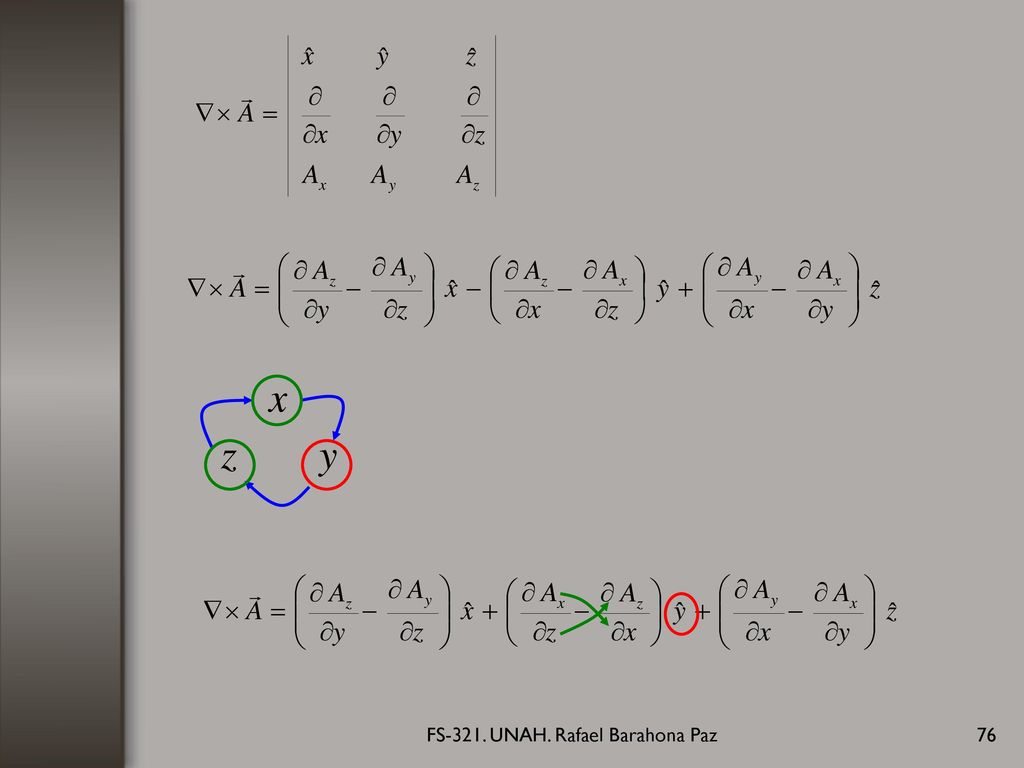

76 FS-321. UNAH. Rafael Barahona Paz

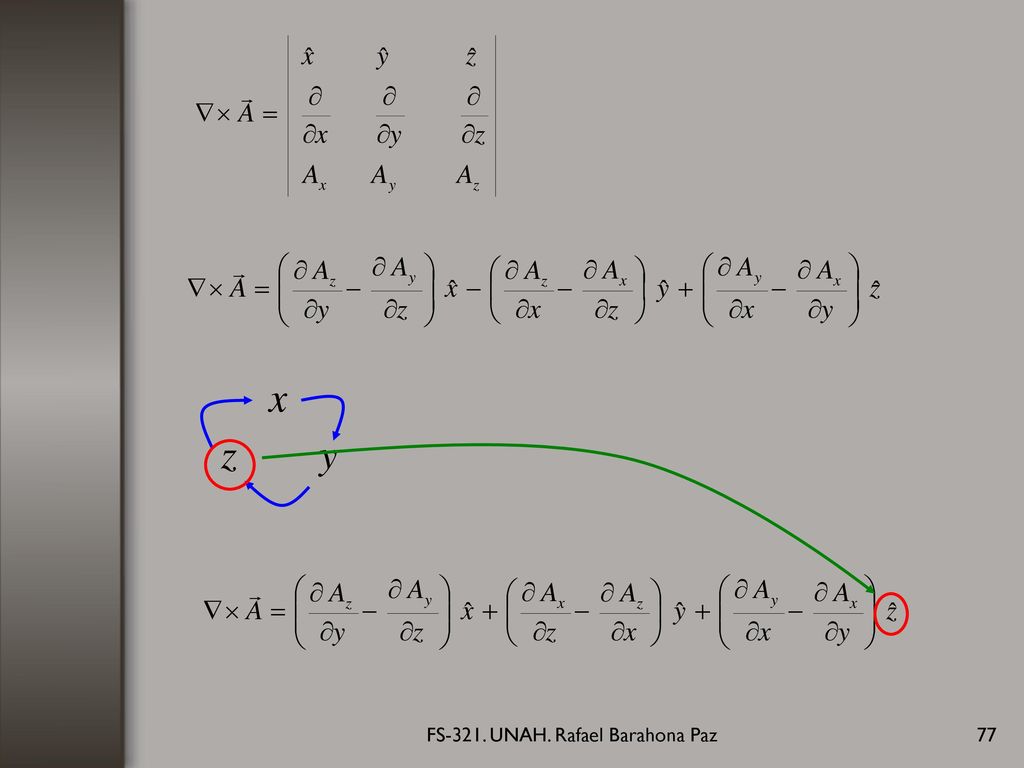

77 FS-321. UNAH. Rafael Barahona Paz

78 FS-321. UNAH. Rafael Barahona Paz

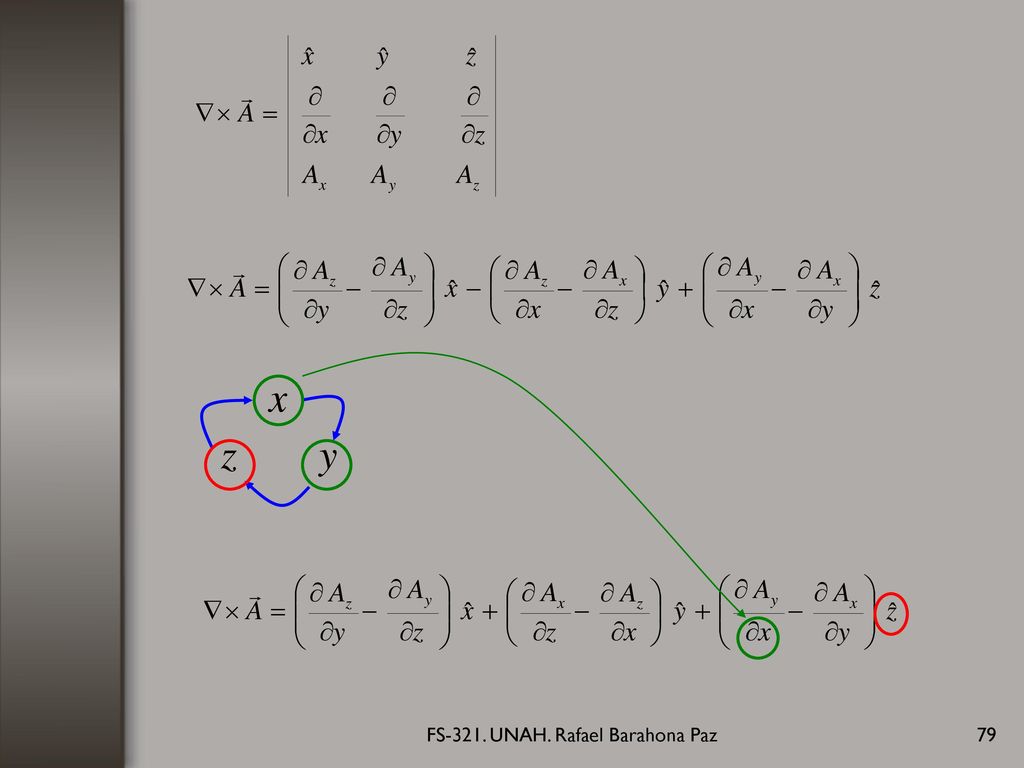

79 FS-321. UNAH. Rafael Barahona Paz

80 FS-321. UNAH. Rafael Barahona Paz

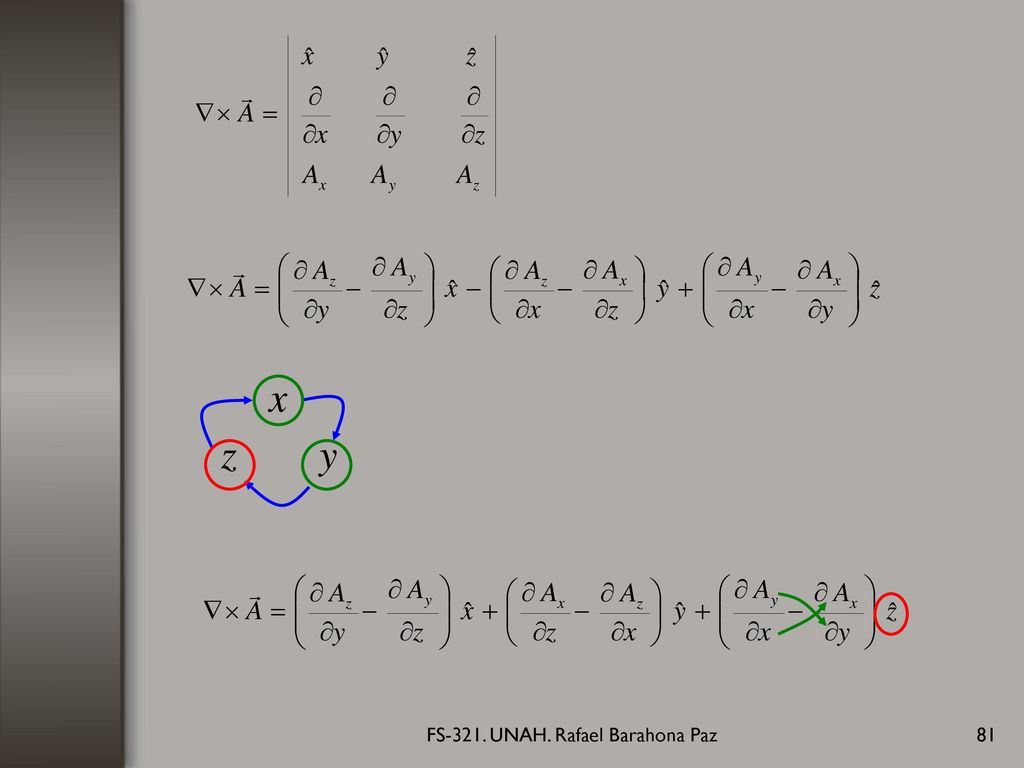

81 FS-321. UNAH. Rafael Barahona Paz

82 FS-321. UNAH. Rafael Barahona Paz

83 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 1 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

84 FS-321. UNAH. Rafael Barahona Paz

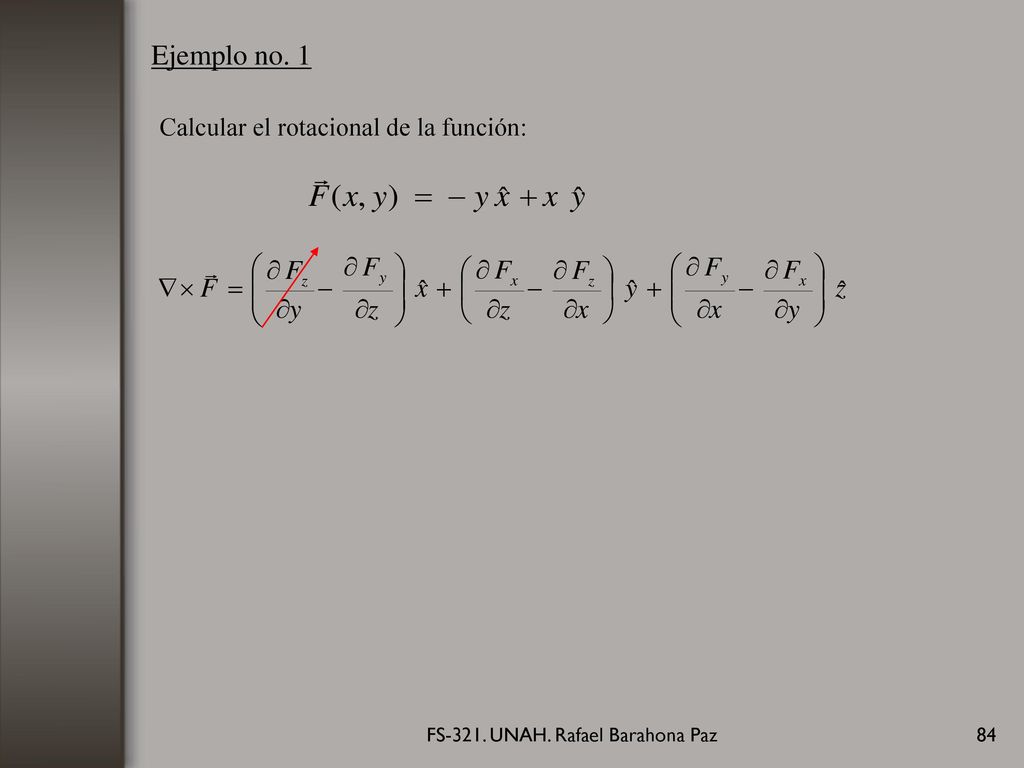

Ejemplo no. 1 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

85 FS-321. UNAH. Rafael Barahona Paz

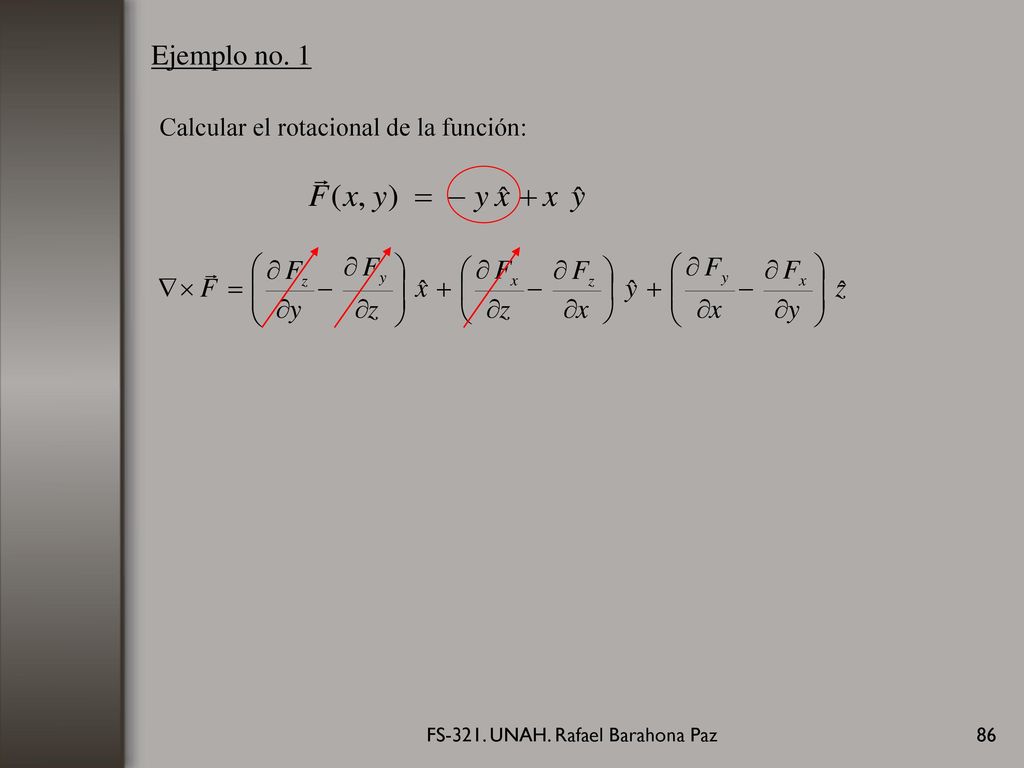

Ejemplo no. 1 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

86 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 1 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

87 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 1 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

88 FS-321. UNAH. Rafael Barahona Paz

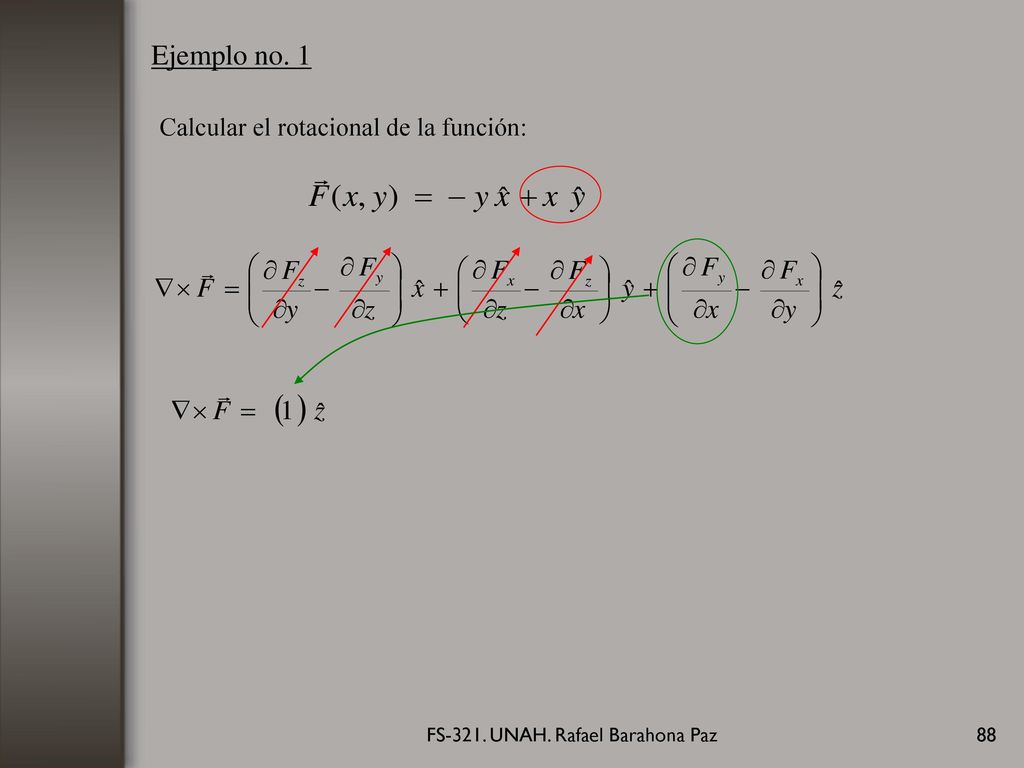

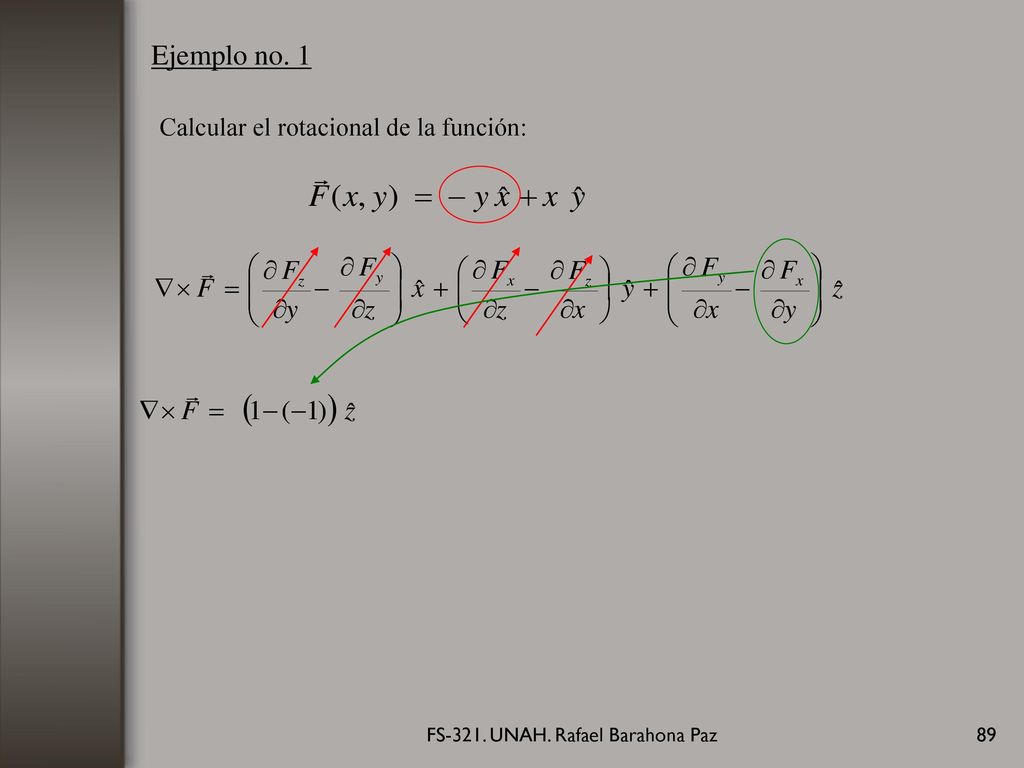

Ejemplo no. 1 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

89 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 1 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

90 FS-321. UNAH. Rafael Barahona Paz

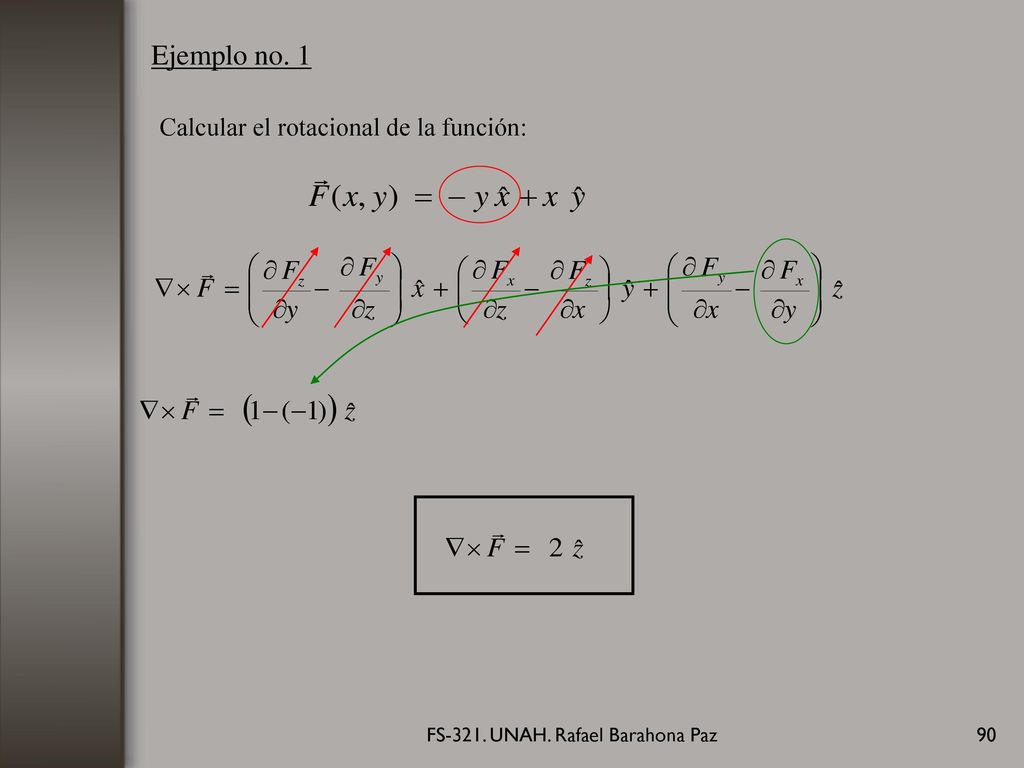

Ejemplo no. 1 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

91 FS-321. UNAH. Rafael Barahona Paz

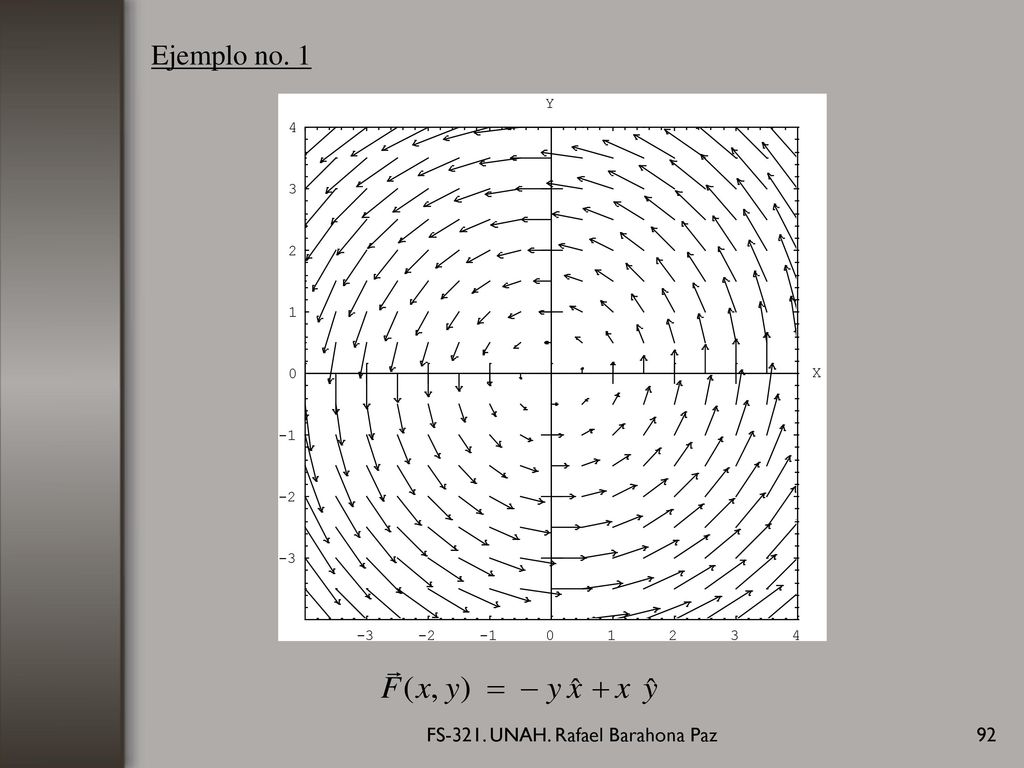

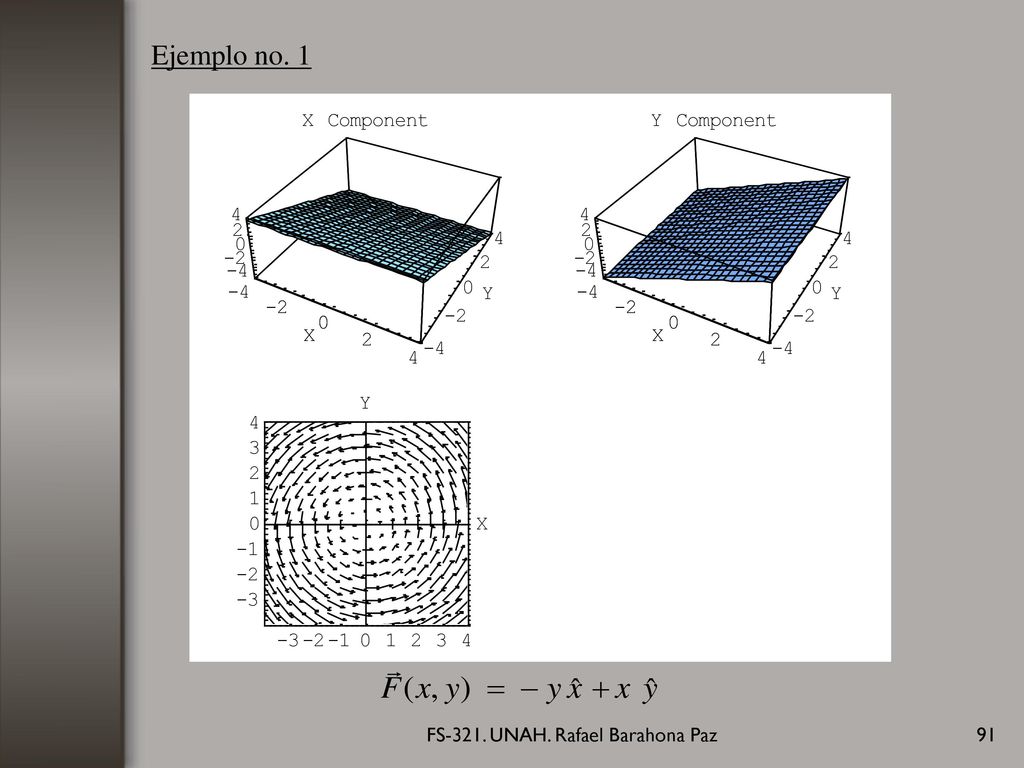

Ejemplo no. 1 FS-321. UNAH. Rafael Barahona Paz

92 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 1 FS-321. UNAH. Rafael Barahona Paz

93 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 2 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

94 FS-321. UNAH. Rafael Barahona Paz

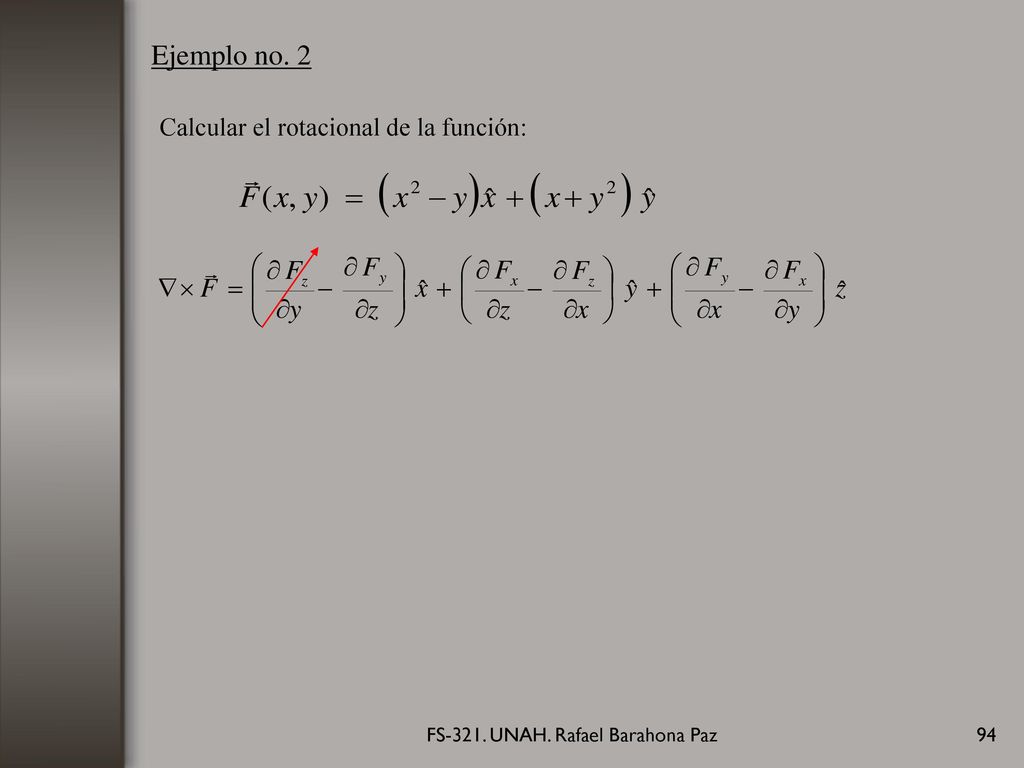

Ejemplo no. 2 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

95 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 2 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

96 FS-321. UNAH. Rafael Barahona Paz

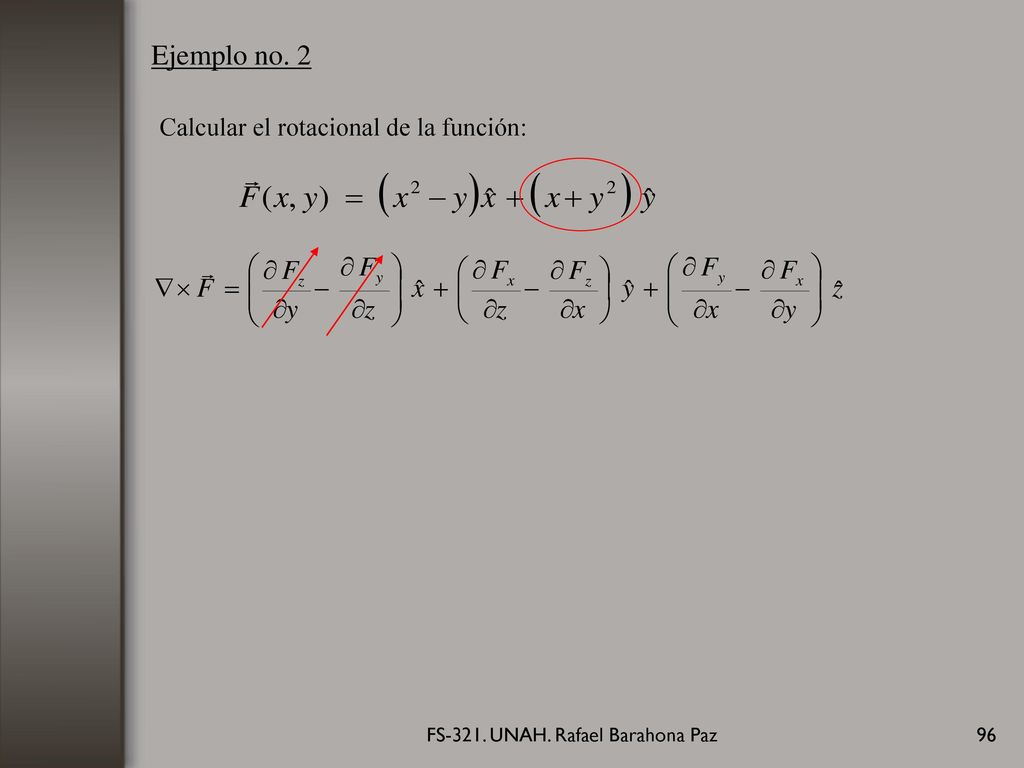

Ejemplo no. 2 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

97 FS-321. UNAH. Rafael Barahona Paz

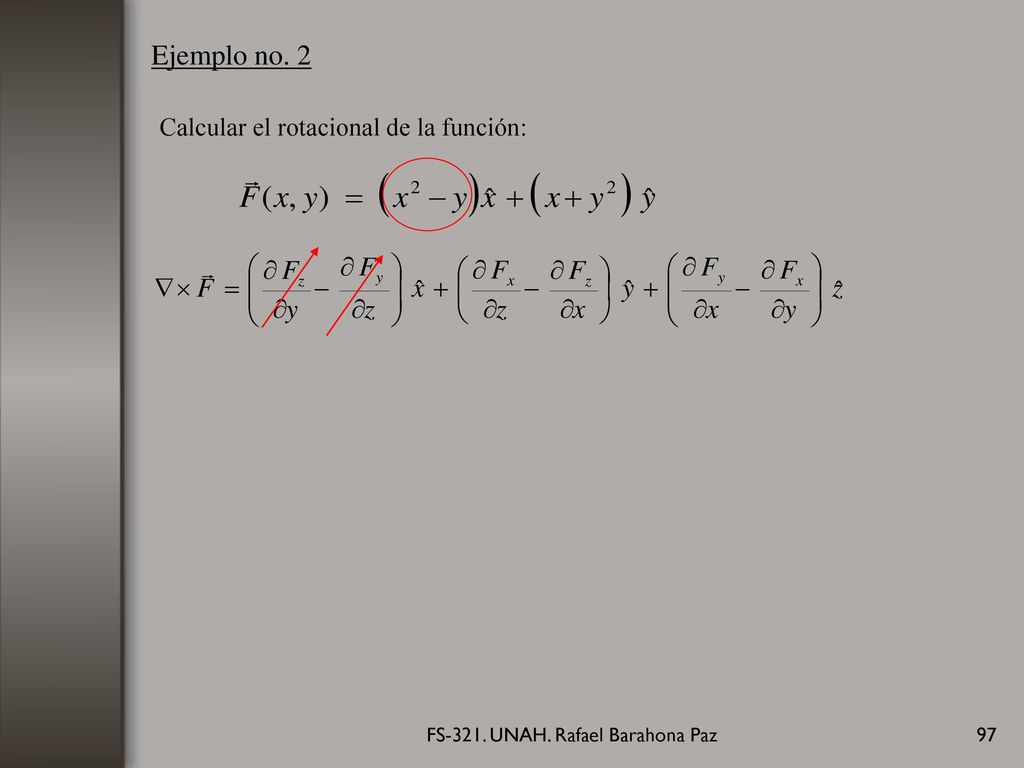

Ejemplo no. 2 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

98 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 2 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

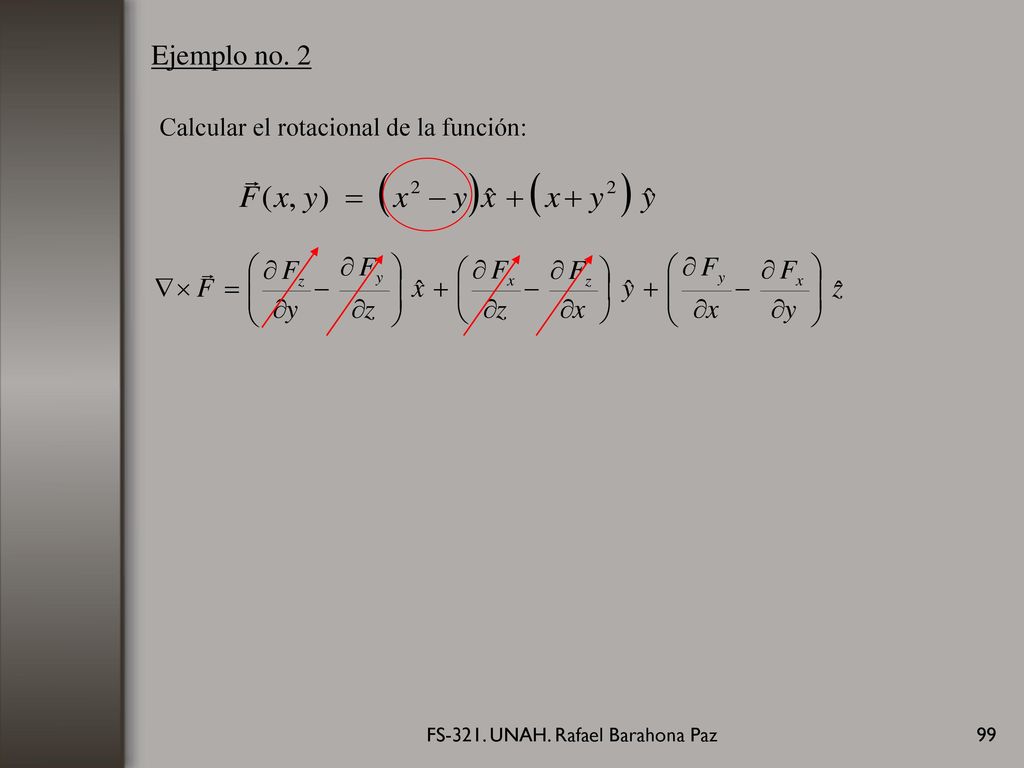

99 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 2 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

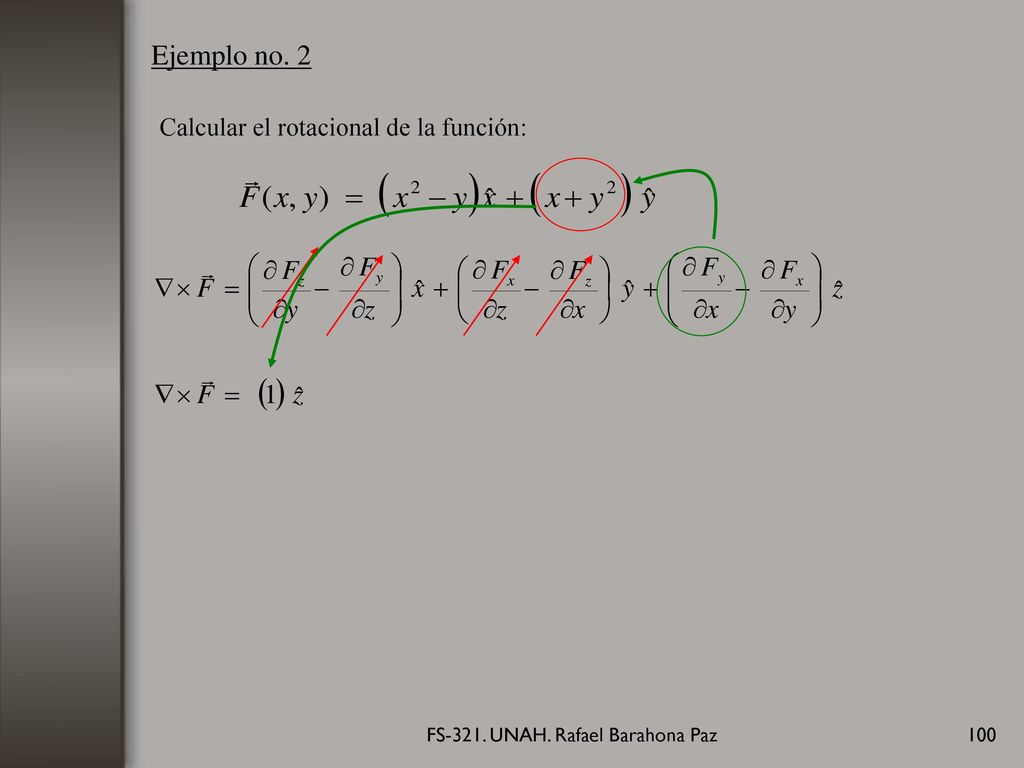

100 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 2 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

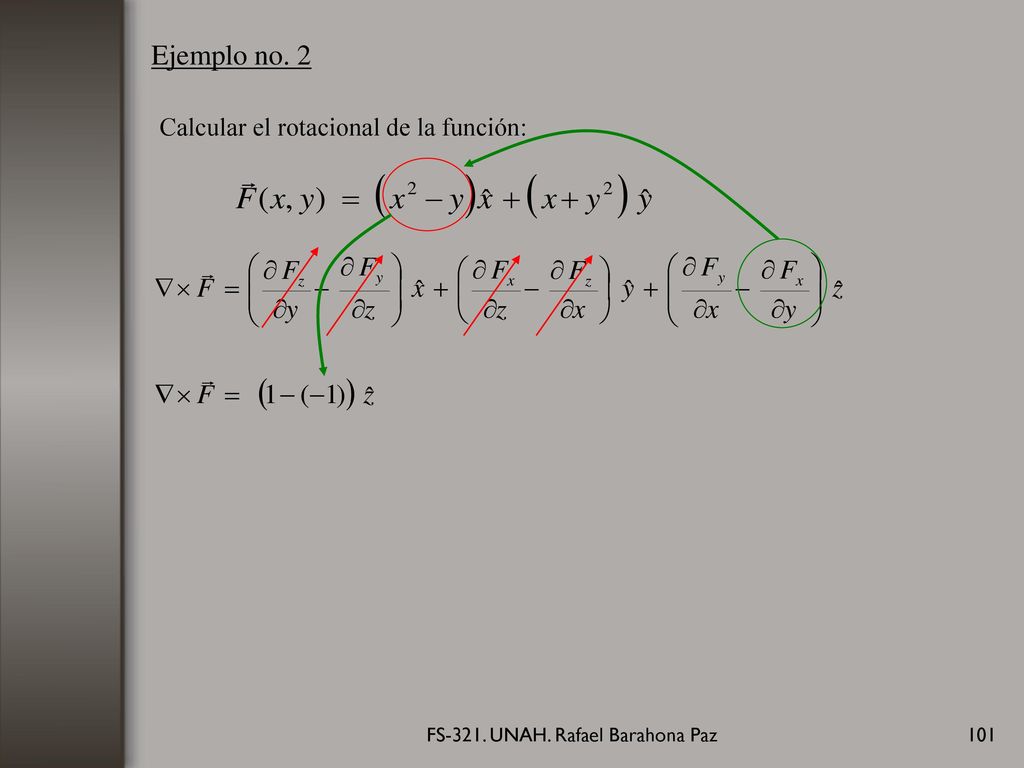

101 FS-321. UNAH. Rafael Barahona Paz
Ejemplo no. 2 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

102 FS-321. UNAH. Rafael Barahona Paz

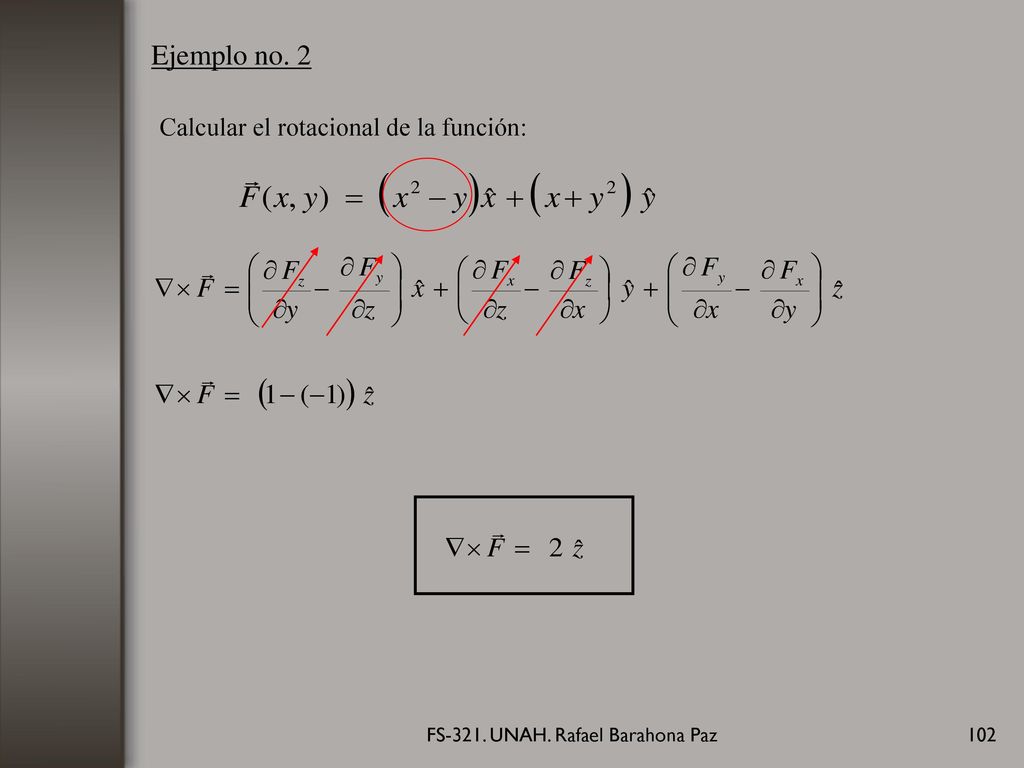

Ejemplo no. 2 Calcular el rotacional de la función: FS-321. UNAH. Rafael Barahona Paz

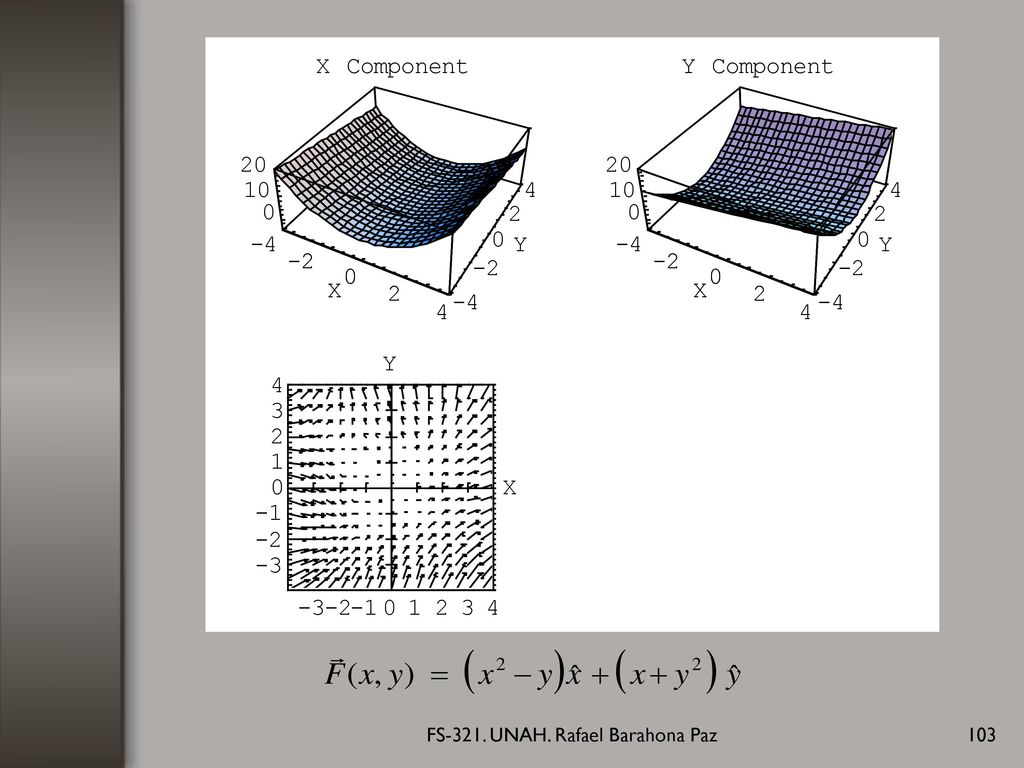

103 FS-321. UNAH. Rafael Barahona Paz

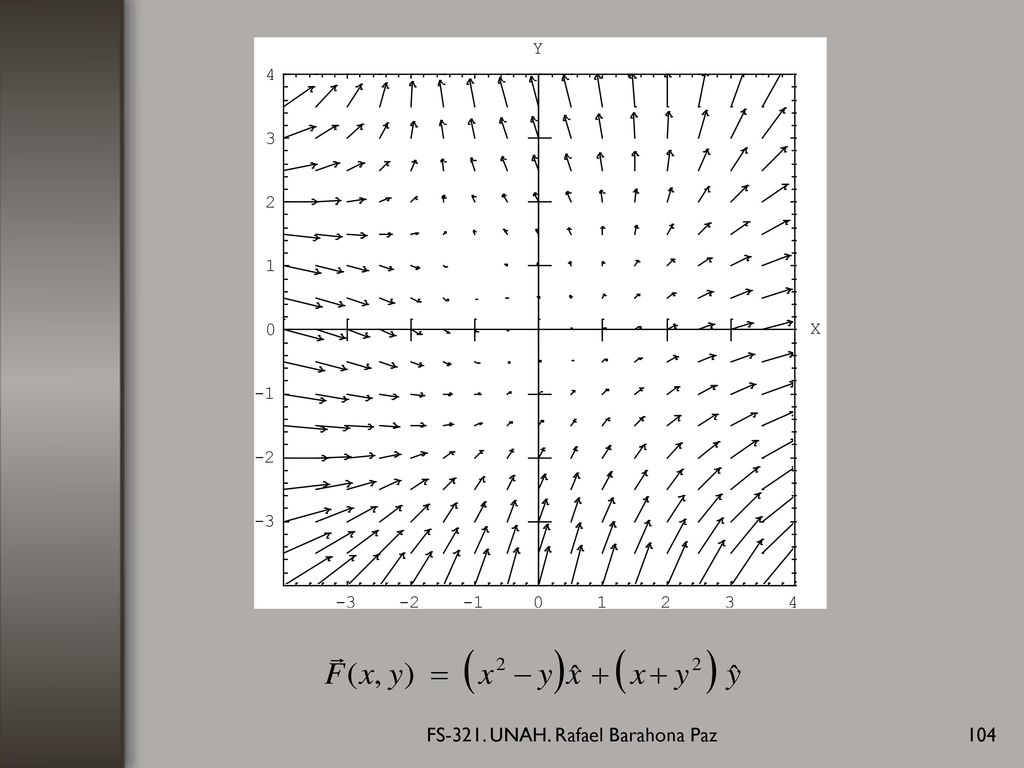

104 FS-321. UNAH. Rafael Barahona Paz

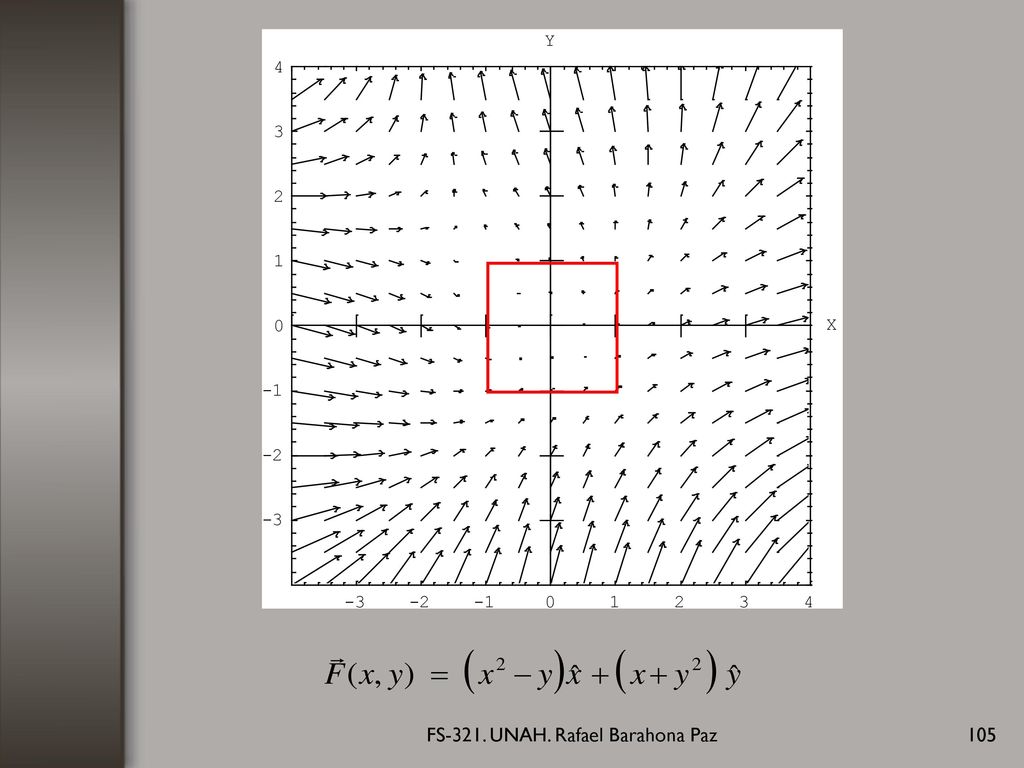

105 FS-321. UNAH. Rafael Barahona Paz

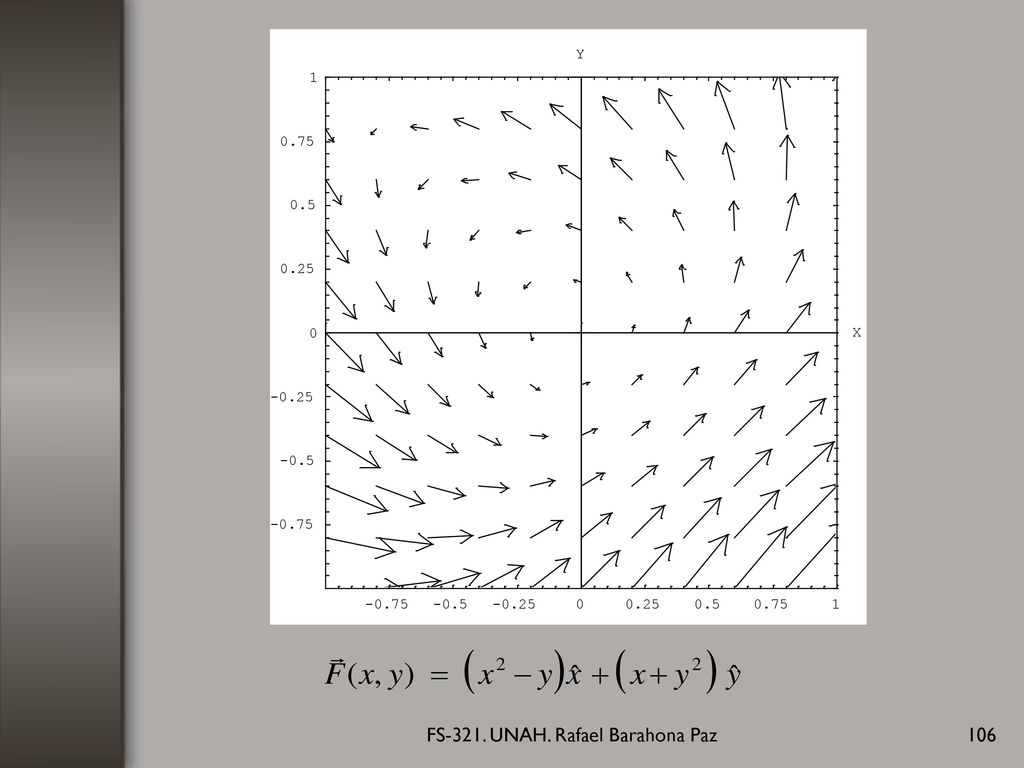

106 FS-321. UNAH. Rafael Barahona Paz

107 FS-321. UNAH. Rafael Barahona Paz

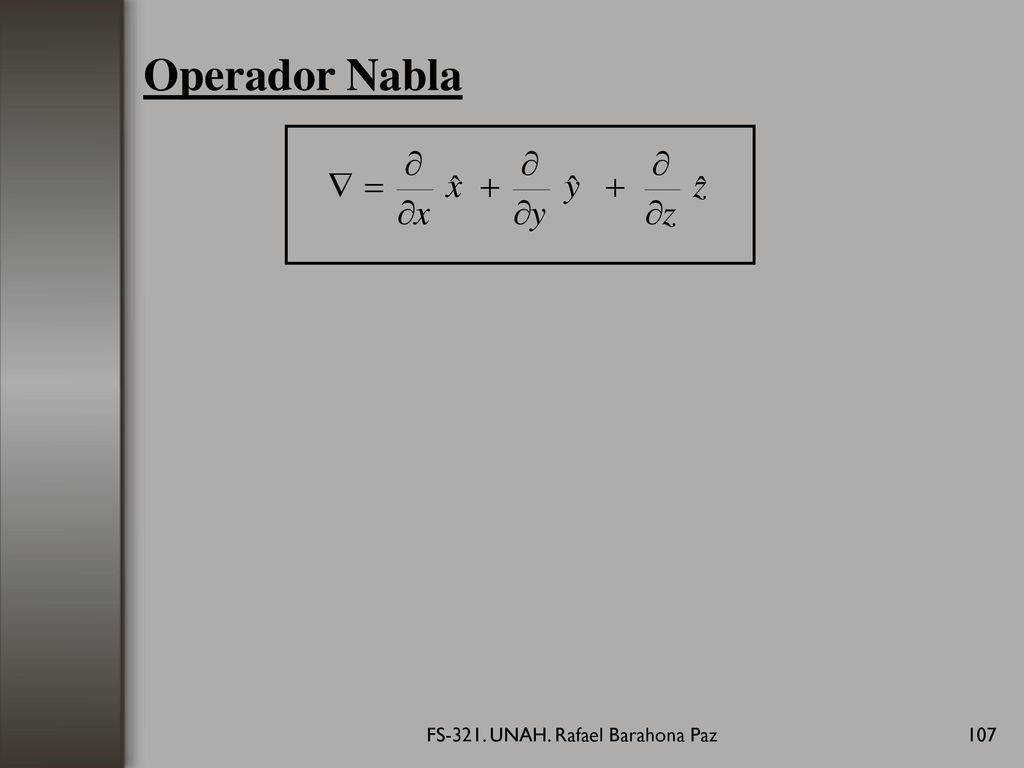

Operador Nabla FS-321. UNAH. Rafael Barahona Paz

108 FS-321. UNAH. Rafael Barahona Paz

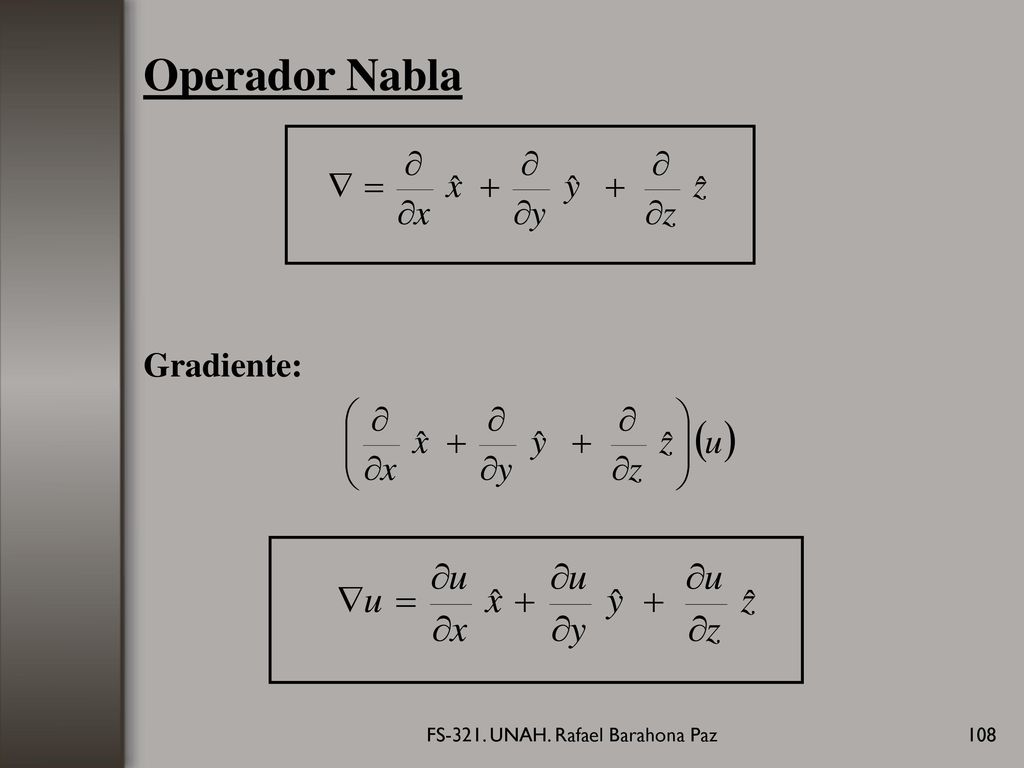

Operador Nabla Gradiente: FS-321. UNAH. Rafael Barahona Paz

109 FS-321. UNAH. Rafael Barahona Paz

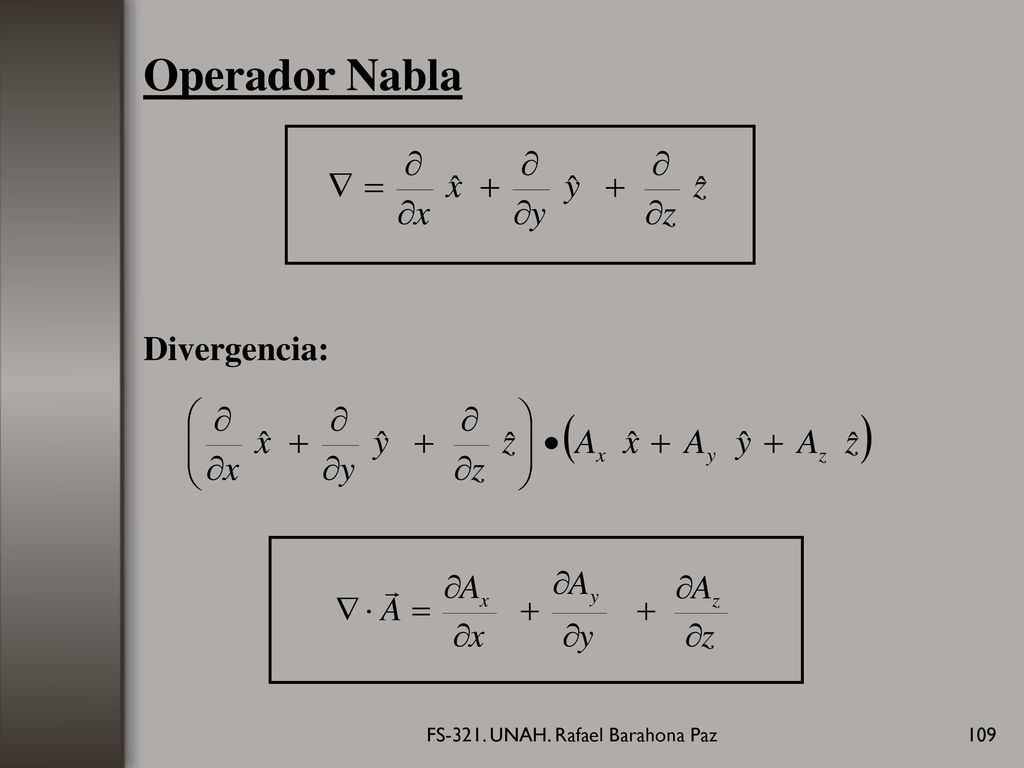

Operador Nabla Divergencia: FS-321. UNAH. Rafael Barahona Paz

110 FS-321. UNAH. Rafael Barahona Paz

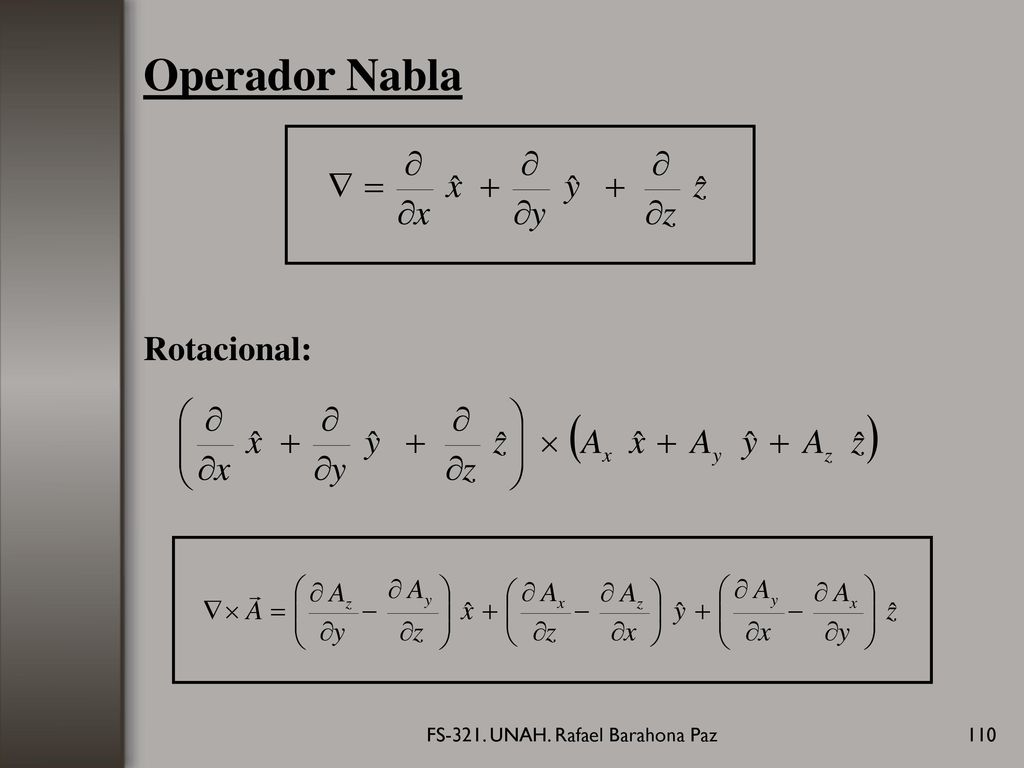

Operador Nabla Rotacional: FS-321. UNAH. Rafael Barahona Paz

111 FS-321. UNAH. Rafael Barahona Paz

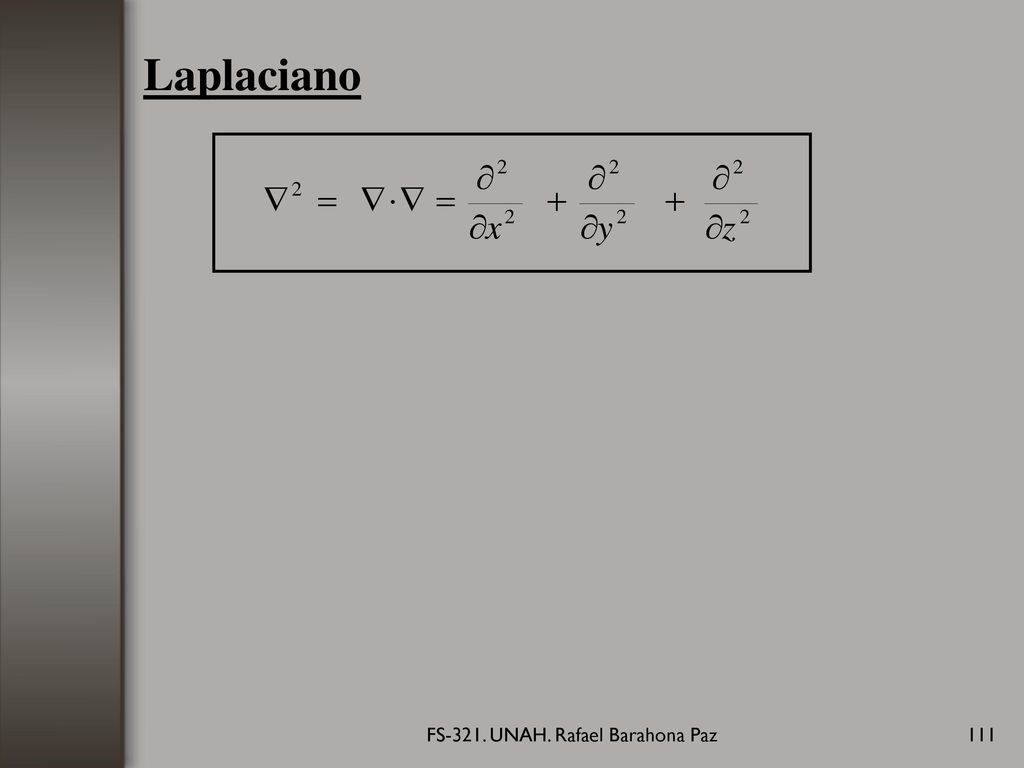

Laplaciano FS-321. UNAH. Rafael Barahona Paz

112 FS-321. UNAH. Rafael Barahona Paz

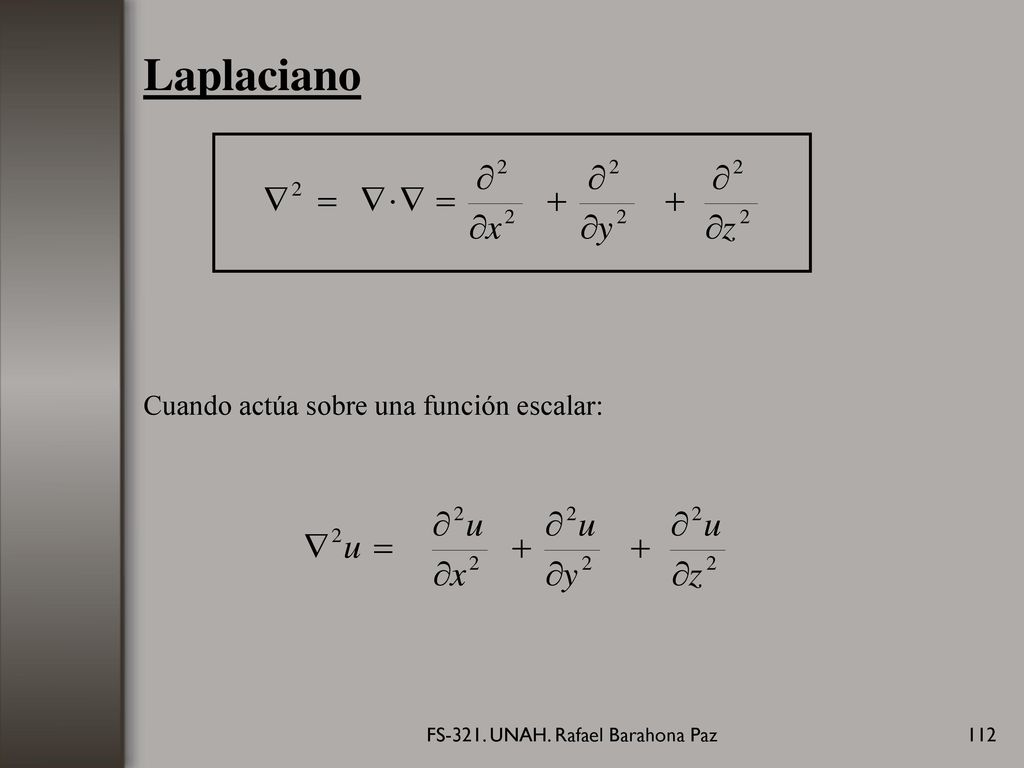

Laplaciano Cuando actúa sobre una función escalar: FS-321. UNAH. Rafael Barahona Paz

113 FS-321. UNAH. Rafael Barahona Paz

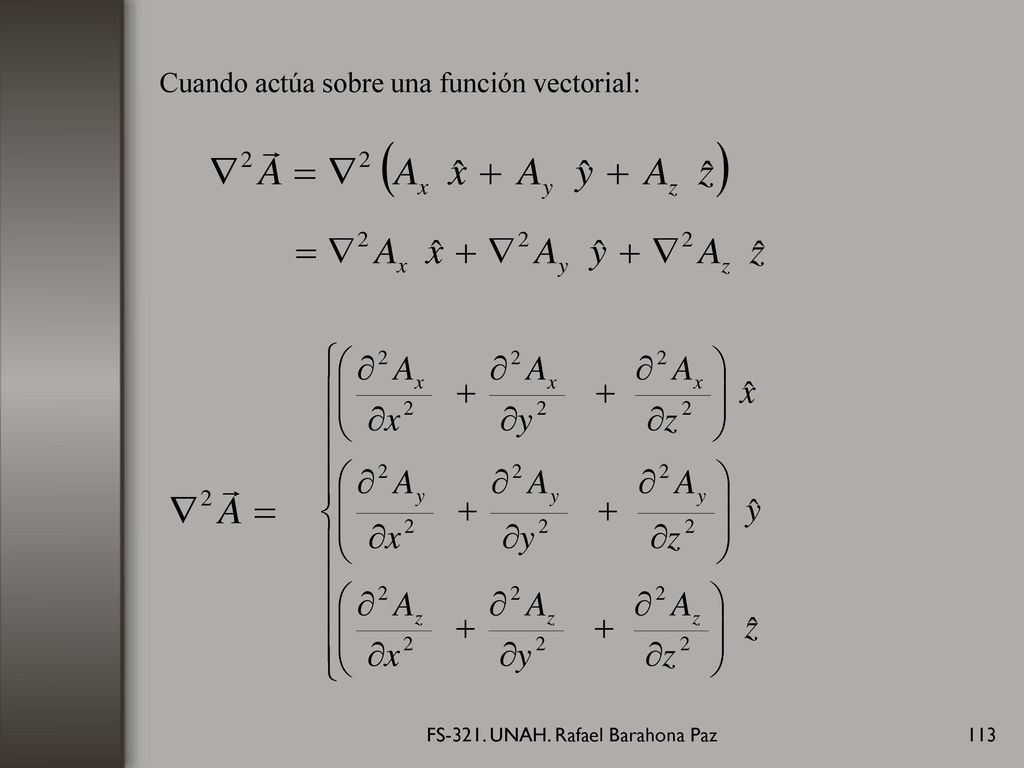

Cuando actúa sobre una función vectorial: FS-321. UNAH. Rafael Barahona Paz

114 FS-321. UNAH. Rafael Barahona Paz

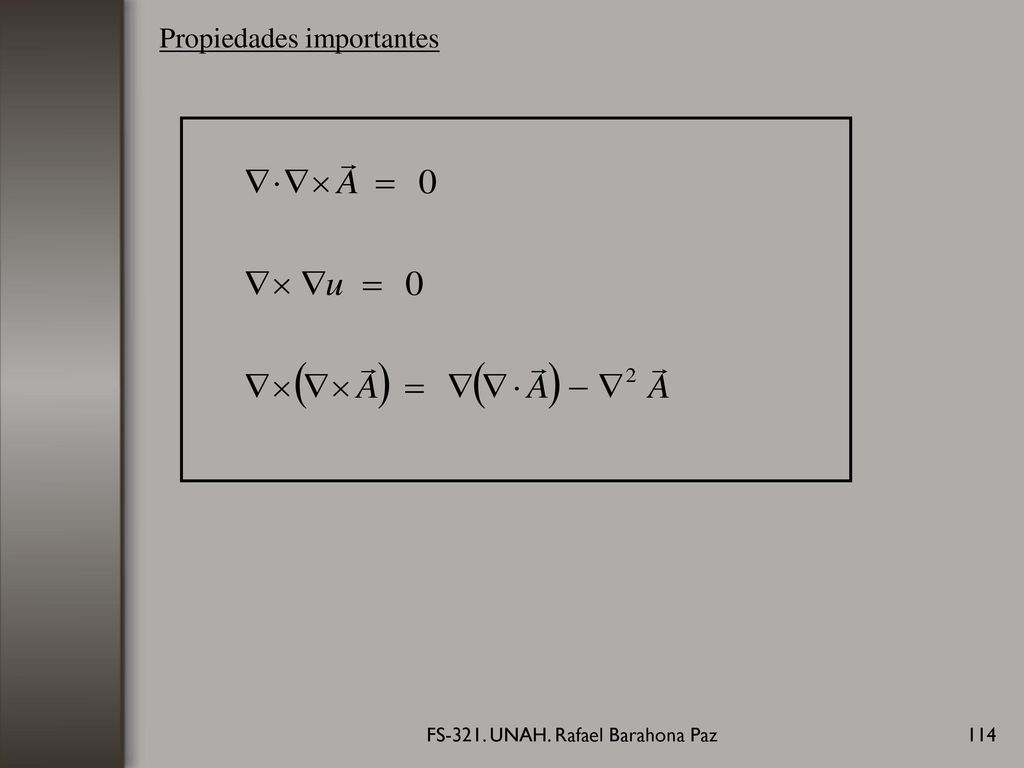

Propiedades importantes FS-321. UNAH. Rafael Barahona Paz

115 FS-321. UNAH. Rafael Barahona Paz
Esto exclamó el Papa al firmar la bula con que furioso excomulgó a Lutero: La divergencia del rotacional es nula y el rotacional de un gradiente es siempre cero. El gran fraile Alemán invoco a Dios y exclamó con su habitual vehemencia: El rotacional del rotacional mas nabla dos da el gradiente de toda divergencia * De Enrique Leodel Palumbo tomado de: Electrodinámica: Luis Epele, Huner Fanchiotti, Carlos García Canal. FS-321. UNAH. Rafael Barahona Paz
