1 Centro Internacional para la Investigación del Fenómeno de El Niño
ESTUDIO DE VULNERABILIDAD Y DESARROLLO DEL SISTEMA DE INFORMACIÓN ON-LINE SOBRE VULNERABILIDAD FRENTE AL CAMBIO CLIMÁTICO DE LA PROVINCIA DE EL ORO TALLER DE CAPACITACIÓN EN ANÁLISIS DE VULNERABILIDAD ANTE EL CAMBIO CLIMÁTICO DE LA PROVINCIA DE EL ORO

2 Introducción a la cartografía (escalas y sistemas de proyecciones) e introducción a GIS
2

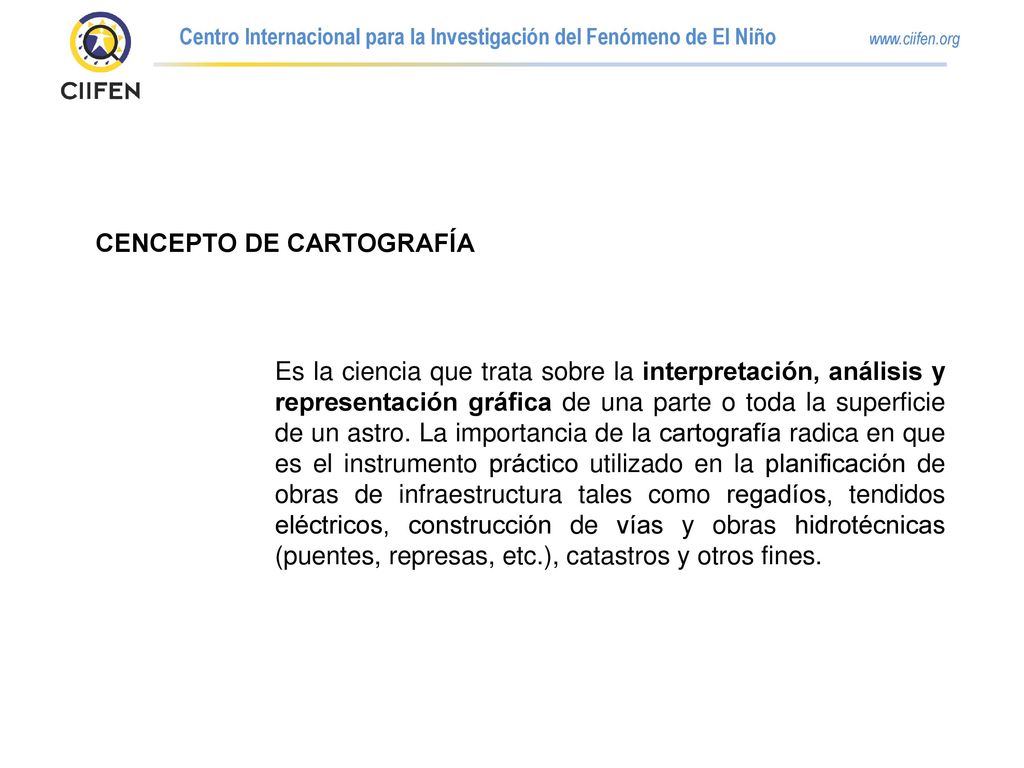

3 CENCEPTO DE CARTOGRAFÍA
Es la ciencia que trata sobre la interpretación, análisis y representación gráfica de una parte o toda la superficie de un astro. La importancia de la cartografía radica en que es el instrumento práctico utilizado en la planificación de obras de infraestructura tales como regadíos, tendidos eléctricos, construcción de vías y obras hidrotécnicas (puentes, represas, etc.), catastros y otros fines.

4 CLASIFICACIÓN DE DOCUMENTOS CARTOGRÁFICOS POR NIVEL DE DETALLE
En base al nivel de detalles que aportan, los documentos cartográficos se clasifican en 4 tipos: Mapa Es la representación gráfica convencional de toda o una parte de la superficie terrestre, a la que se le agregan leyendas de nombres para identificar los detalles más importantes. Carta Es aquella representación gráfica de una parte de la superficie terrestre a una escala intermedia. Las cartas además son representaciones diseñadas para navegación ya sea ésta aérea, marítima o terrestre. Plano Es la representación gráfica y sobre un plano de una pequeña parte de la superficie de la Tierra a escala grande con relación a los planos arquitectónicos. Se diferencia del mapa en que no es necesaria la aplicación de proyecciones por su escasa cobertura de territorio. Croquis Son representaciones gráficas de una pequeña parte de la superficie terrestre en un plano, pero sin considerar una escala.

5 SISTEMAS DE COORDENADAS
Los sistemas de coordenadas más adaptados a nuestro medio son: El sistema de coordenadas geográficas El sistema de coordenadas UTM (Universal Transversa de Mercator)

6 SISTEMA DE COORDENADAS GEOGRÁFICAS
Para averiguar la localización exacta de un punto de la superficie terrestre nos valemos de las denominadas coordenadas geográficas, la longitud y la latitud, halladas a partir de una red geográfica de líneas imaginarias llamadas meridianos y paralelos. Los meridianos son semicírculos imaginarios que unen los Polos. Sirven para medir la distancia angular de cualquier punto de la superficie de la Tierra en dirección Este u Oeste respecto al meridiano 0º (Greenwich). Los paralelos son círculos imaginarios paralelos al Ecuador y perpendiculares a los meridianos y al contrario que los meridianos, los paralelos no son todos del mismo tamaño; el mayor es el Ecuador, que divide a la superficie terrestre en dos partes: hemisferio Norte y hemisferio Sur. Sirven para medir la distancia angular de cualquier punto de la superficie de la Tierra en dirección Norte o Sur respecto a la línea imaginaria del Ecuador. (Cujó, 2016) Figura 1 Paralelos y meridianos Fuente: extraído del sitio web: MD4c7UED5Lg/VGki6G0-xgI/AAAAAAAAJxM/0goh8Yx- x9c/s1600/lon.png

7 LONGITUD Y LATITUD Latitud
Latitud es la distancia angular desde el Ecuador a un punto dado de la superficie terrestre. Los puntos situados al norte del Ecuador tienen latitud Norte y los situados al Sur tienen latitud Sur. Es el ángulo diedro medido desde el centro de la tierra entre el paralelo origen ecuador y el paralelo de un punto en la Tierra Se designa con la letra griega φ (phi). Todos los puntos que están sobre un mismo paralelo tienen la misma latitud Varía desde 0° a 90°, hacia el norte o sur. Figura 2 Latitud Fuente: Extraído del sitio web.

8 LONGITUD La longitud es la distancia angular que existe entre un punto cualquiera y el Meridiano de Greenwich, medida sobre el paralelo que pasa por dicho punto (Cujó, 2016). Se expresa en grados sexagesimales. Todos los puntos ubicados sobre el mismo meridiano tienen la misma longitud. Aquellos que se encuentran al oriente del meridiano de Greenwich reciben la denominación Este (E). Aquellos que se encuentran al occidente del meridiano de Greenwich reciben la denominación Oeste (O). Se mide de 0º a 180º. Al meridiano de Greenwich le corresponde la longitud de 0º. El antimeridiano correspondiente está ubicado a 180º. Los polos Norte y Sur no tienen longitud. Figura 3 Longitud. Fuente: extraído del sitio web.

9 SISTEMA DE COORDENADAS UTM
Se basan en la proyección cilíndrica transversa - conforme. La escala en todas las direcciones es constante. Se desarrolla en un cilindro secante en los 80° de latitud norte y 80° latitud sur. Utiliza 60 zonas, cada una de 6° de longitud, numeradas de izquierda a derecha Cada zona tiene un traslapo de 30’ de longitud, tanto a la derecha como a la izquierda.

10 93° 87° 81° 75° 96° 90° 90° 84° 84° 78° 78° 72° ... ... ZONAS 15 16 17 18

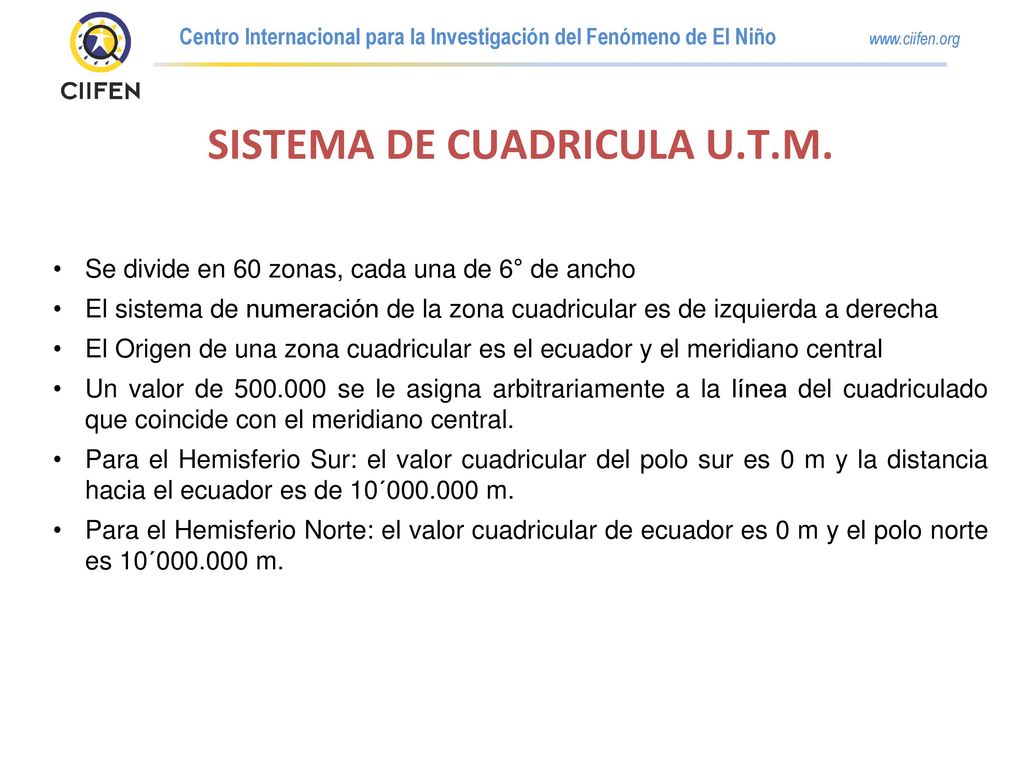

11 SISTEMA DE CUADRICULA U.T.M.
Se divide en 60 zonas, cada una de 6° de ancho El sistema de numeración de la zona cuadricular es de izquierda a derecha El Origen de una zona cuadricular es el ecuador y el meridiano central Un valor de se le asigna arbitrariamente a la línea del cuadriculado que coincide con el meridiano central. Para el Hemisferio Sur: el valor cuadricular del polo sur es 0 m y la distancia hacia el ecuador es de 10´ m. Para el Hemisferio Norte: el valor cuadricular de ecuador es 0 m y el polo norte es 10´ m.

12 500.000 m 1’000.000 m 0 m 10’000.000 m MERIDIANO CENTRAL
PARALELO ECUADOR m 1’ m 0 m 10’ m

13 ESCALA Es la relación que existe entre una distancia horizontal del terreno y su correspondiente de la carta. Al decir escala 1: significa que una unidad de medida en la carta representa unidades de medida en el terreno Figura 4 Escala.

14 SISTEMAS DE INFORMACIÓN GEOGRÁFICA
Los Sistemas de Información Geográfica (SIG), son un conjunto de programas, equipamiento, metodologías, datos y personas, perfectamente integrados, haciendo posible la recolección, almacenamiento, procesamiento y análisis de datos georeferenciados, así como la producción de información derivada de su aplicación” [A. Teixeria, L. Matias, R. Noal y E. Moretti, 1995. Es un sistema que permite la obtención, almacenamiento, tratamiento y reporte de información espacial (Burrough, 1991], como apoyo al proceso de toma de decisiones.   Figura 5 Estructura de un Sistema de Información Geográfica. Fuente: extraído del sitio web.

15 OBJETIVOS DE LOS SISTEMAS DE INFORMACIÓN GEOGRÁFICA
Los objetivos básicos de un SIG son los siguientes: Involucrar una gran cantidad de variables y sus relaciones unas con otras. Conocer de antemano el resultado de combinar las variables geográficas en distintos escenarios para escoger la mejor alternativa. Mantener la información actualizada para medir cambios y evolución de un fenómeno. Consultar y analizar información a través de su representación espacial y sus atributos asociados. Conocer el comportamiento espacial de los datos para resolver situaciones y problemas del mundo real

16 Figura 6 Representación gráfica y espacial de datos tabulares.

17 Marco de datos o “Data Frame” Archivo vector o Shapefiles
Layer Los “Layers” (“Capas”) representan la información geográfica mediante simbología Archivos raster Los archivos raster también son conocidos como archivos de imagen, están representados por una malla de pixeles, cada uno con un valor especifico. Marco de datos o “Data Frame” El “Marco de Datos” es el contenedor de las capas. Puede haber más de un “Marco de Datos” en un proyecto. El “Marco de Datos” posee propiedades tales como sistema de coordenadas, escala de referencia y escala de despliegue. Archivo vector o Shapefiles Los Shapefiles o archivos vector son aquellos representados por puntos, líneas y polígonos, muestran o determinan la ubicación exacta de un punto en el espacio. Features Los Features son un conjunto de elementos con los cuales se puede representar información espacial, utilizando puntos, líneas o polígonos, cada uno de estos con sus respectivo registro. TERMINOLOGÍA GIS

18 APLICACIONES GIS Dentro de las aplicaciones GIS encontramos software de escritorio como ArcGIS, QGIS, GvSIG entre otras, con distintas funcionalidades. Fuente: extraído del sitio web.

19 ArcGis Desktop ArcGIS es un “software” para el desarrollo de sistemas de información geográfica diseñado por la empresa californiana Enviromental Systems Research Institute (ESRI) para trabajar a nivel multiusuario. Presenta evolución constante de los productos, incorporando avances tecnológicos experimentados en la última década en el área de la informática y telecomunicaciones para capturar, editar, analizar, diseñar, publicar en la web e imprimir información geográfica.

20 ArcMap Es la aplicación central de ArcGIS. El módulo permite la visualización, consulta, análisis y presentación de los datos geográficos.

21 ArcCatalog ArcCatalog es un explorador de los datos incorporado al sistema. La herramienta facilita la identificación de los archivos, localización y administración (renombrar, borrar, mover), además permite visualizar la forma de organización de los mencionados archivos.

22

23

24
