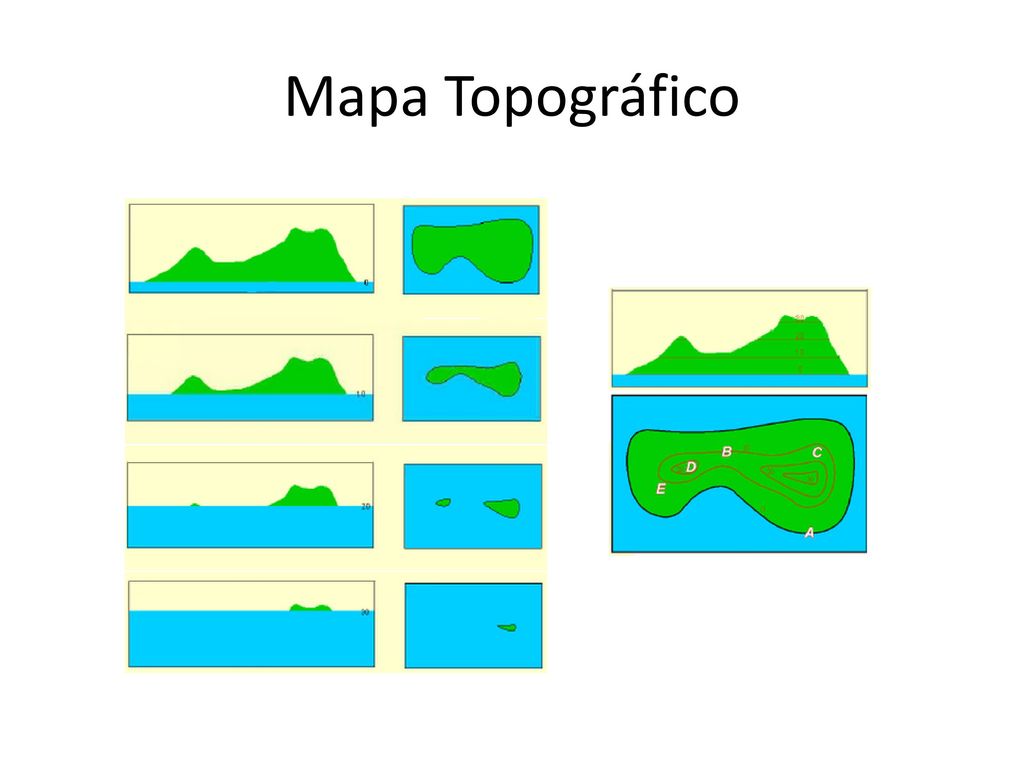

Mapa Topográfico
2

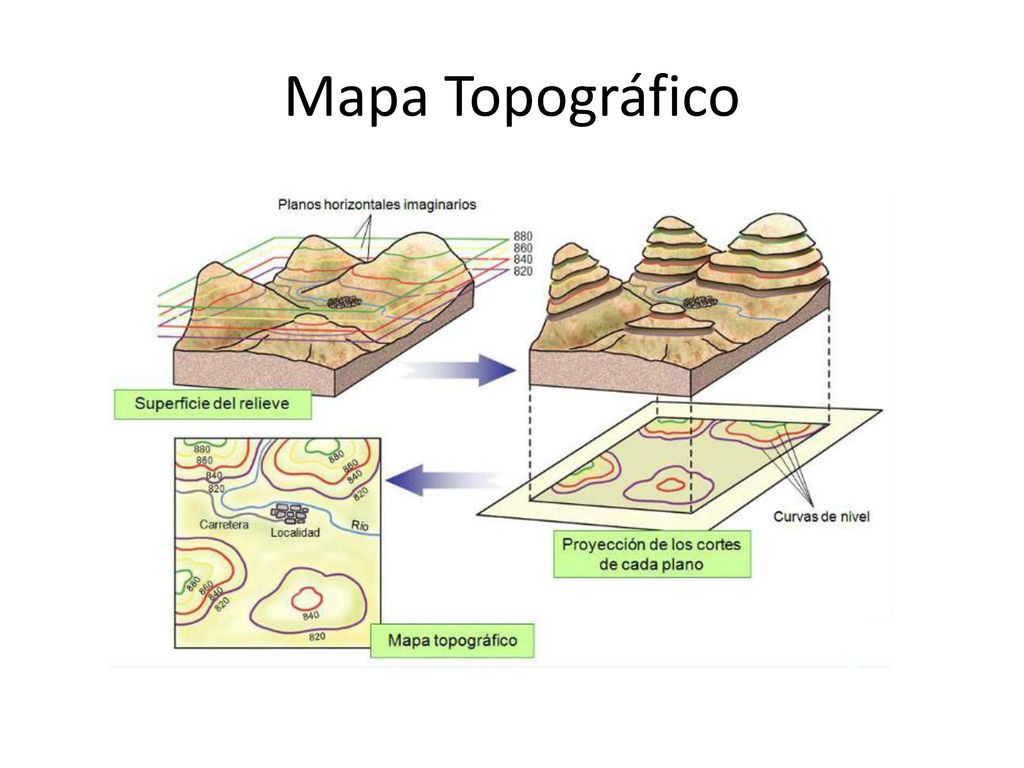

Mapa Topográfico
3

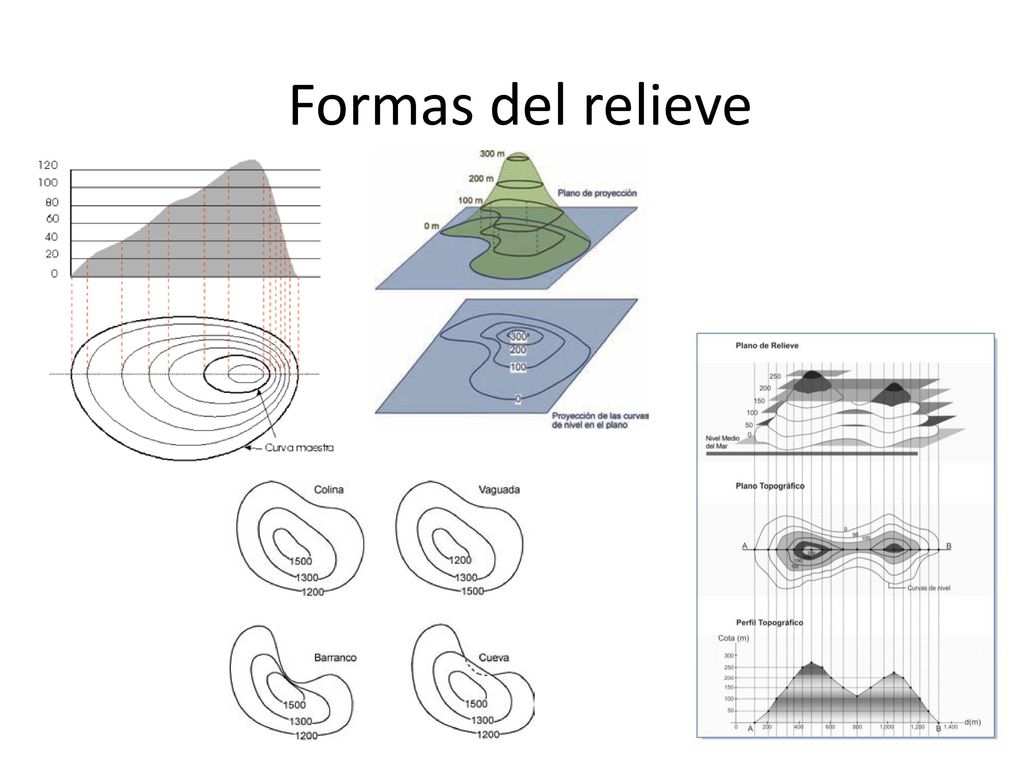

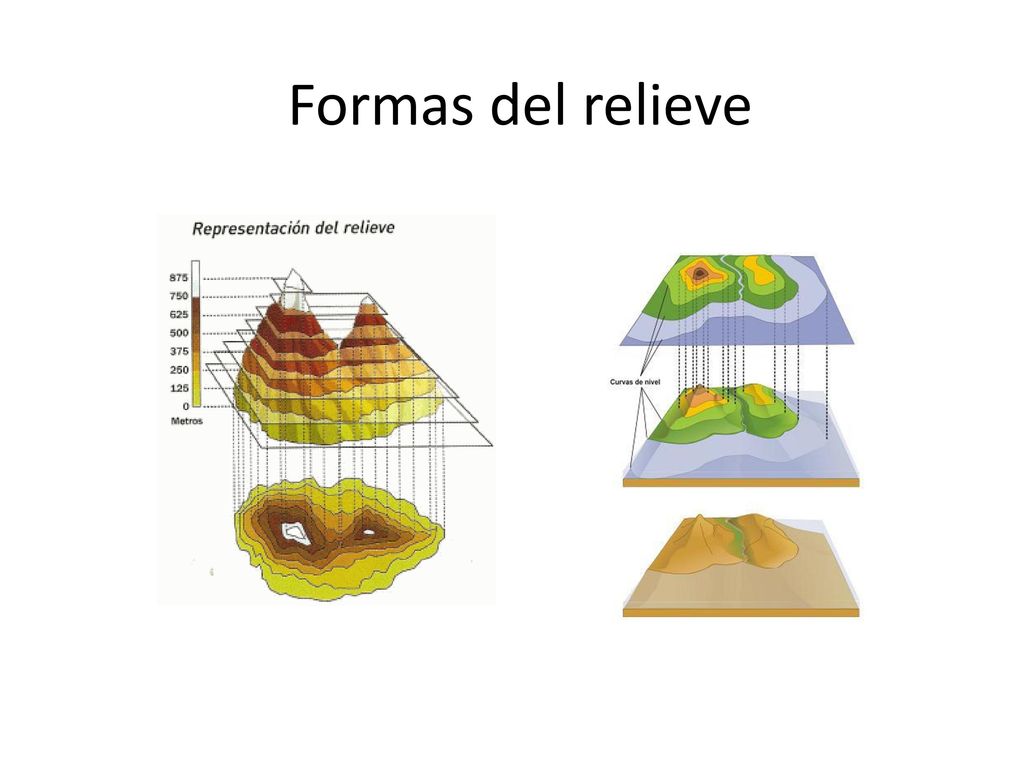

Formas del relieve
4
Formas del relieve
5

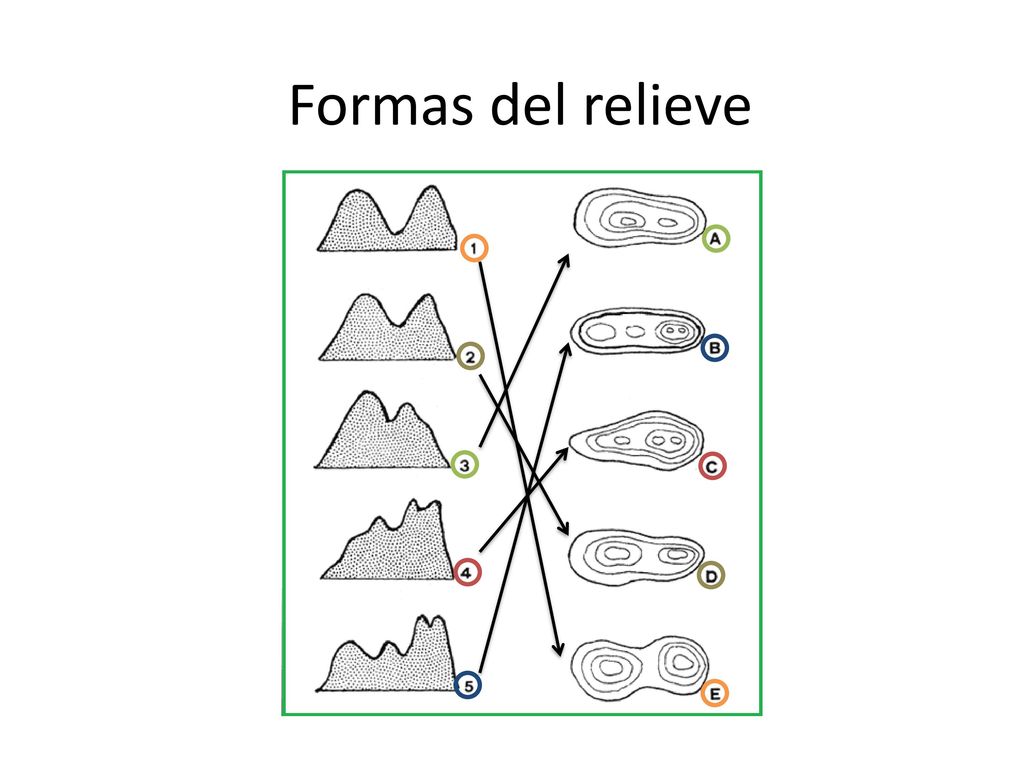

Formas del relieve
6
Formas del relieve
7
Formas del relieve
8

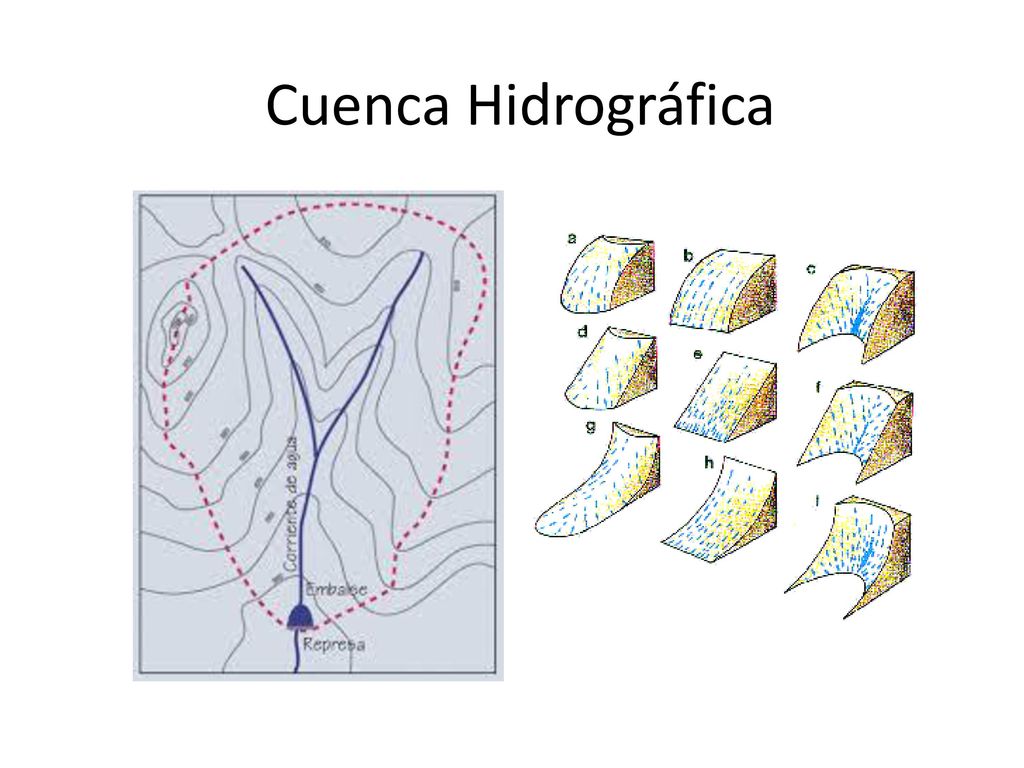

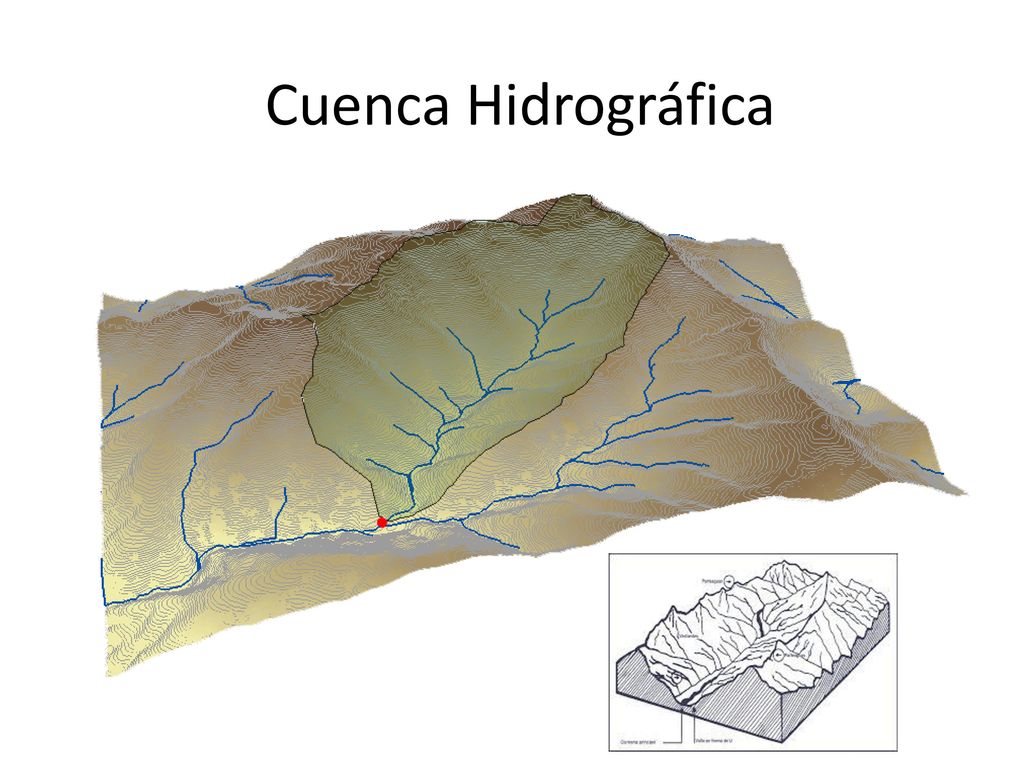

Cuenca Hidrográfica
9
Cuenca Hidrográfica
10

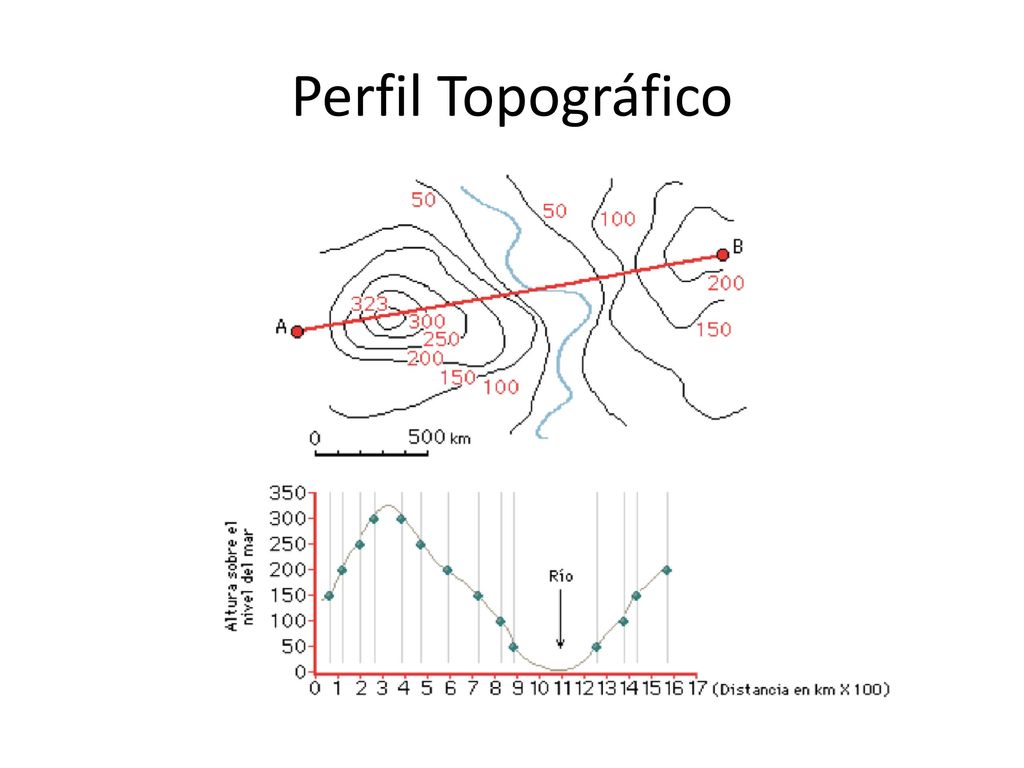

Perfil Topográfico
11

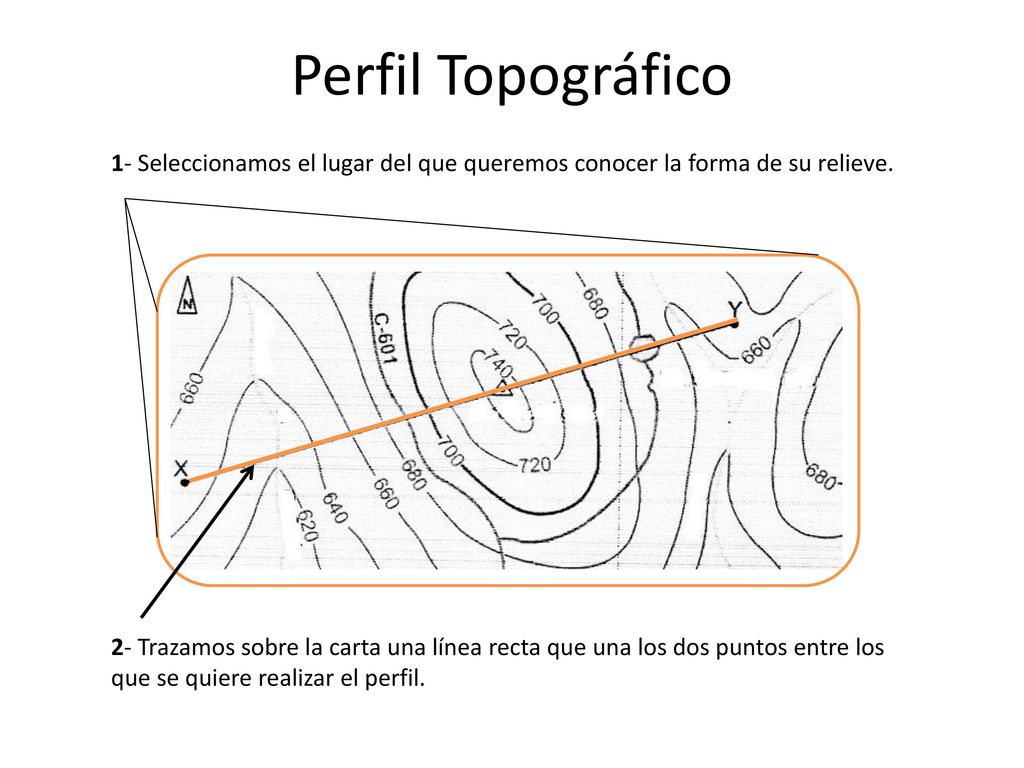

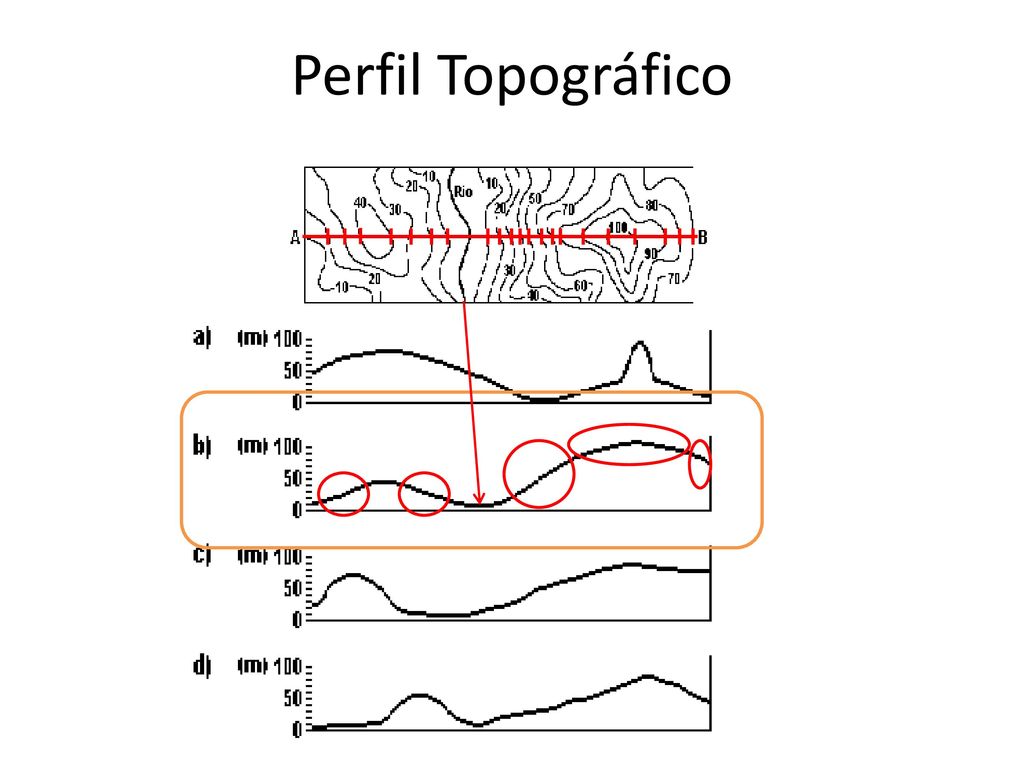

Perfil Topográfico 1- Seleccionamos el lugar del que queremos conocer la forma de su relieve. 2- Trazamos sobre la carta una línea recta que una los dos puntos entre los que se quiere realizar el perfil.
12
Perfil Topográfico 3- Colocamos una hoja en blanco o un papel milimetrado sobre la línea que hemos trazado y vamos marcando cada curva de nivel que corta esta línea, marcando la altitud de cada una
13

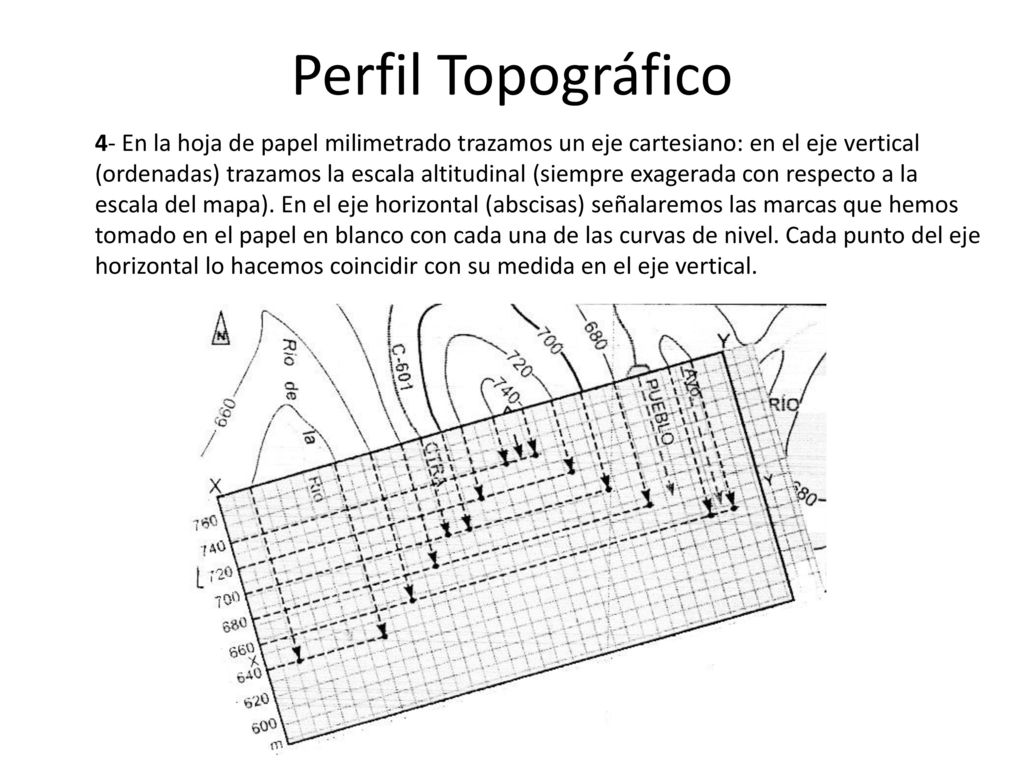

Perfil Topográfico 4- En la hoja de papel milimetrado trazamos un eje cartesiano: en el eje vertical (ordenadas) trazamos la escala altitudinal (siempre exagerada con respecto a la escala del mapa). En el eje horizontal (abscisas) señalaremos las marcas que hemos tomado en el papel en blanco con cada una de las curvas de nivel. Cada punto del eje horizontal lo hacemos coincidir con su medida en el eje vertical.
14

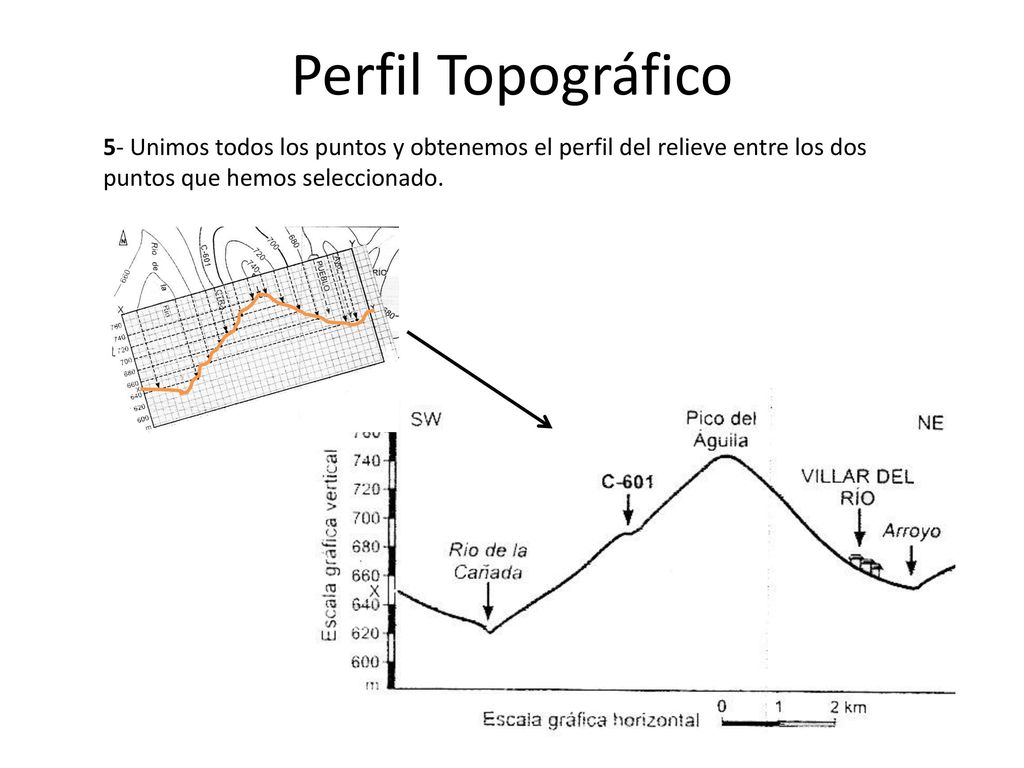

Perfil Topográfico 5- Unimos todos los puntos y obtenemos el perfil del relieve entre los dos puntos que hemos seleccionado.
15

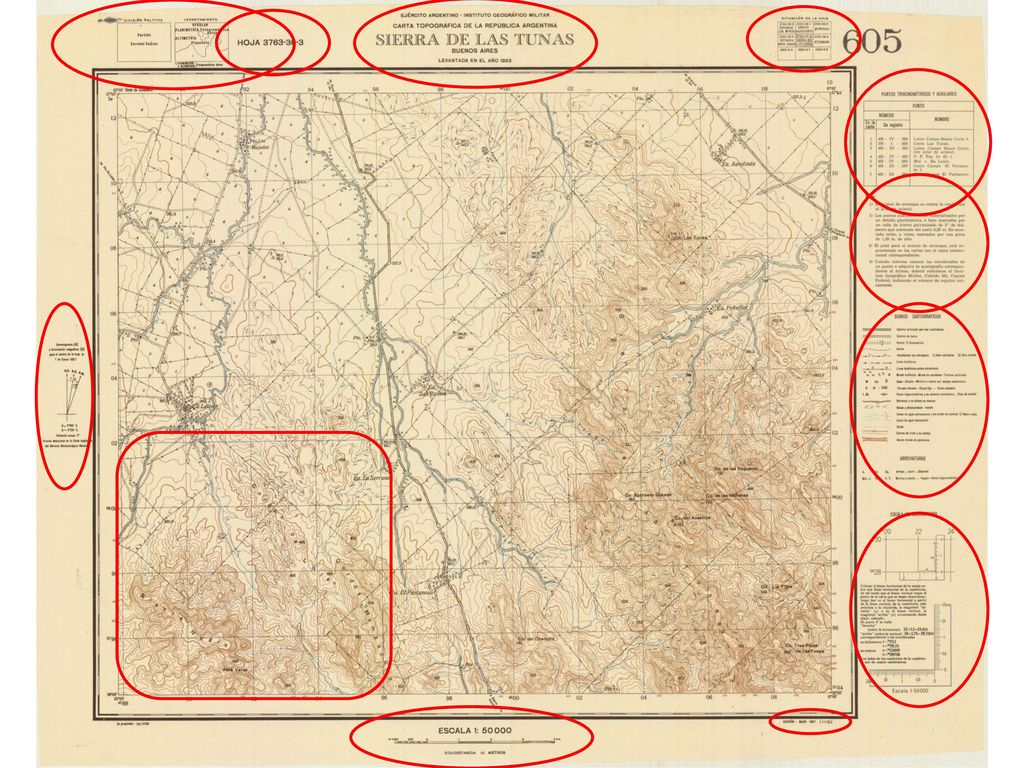

Perfil Topográfico
17

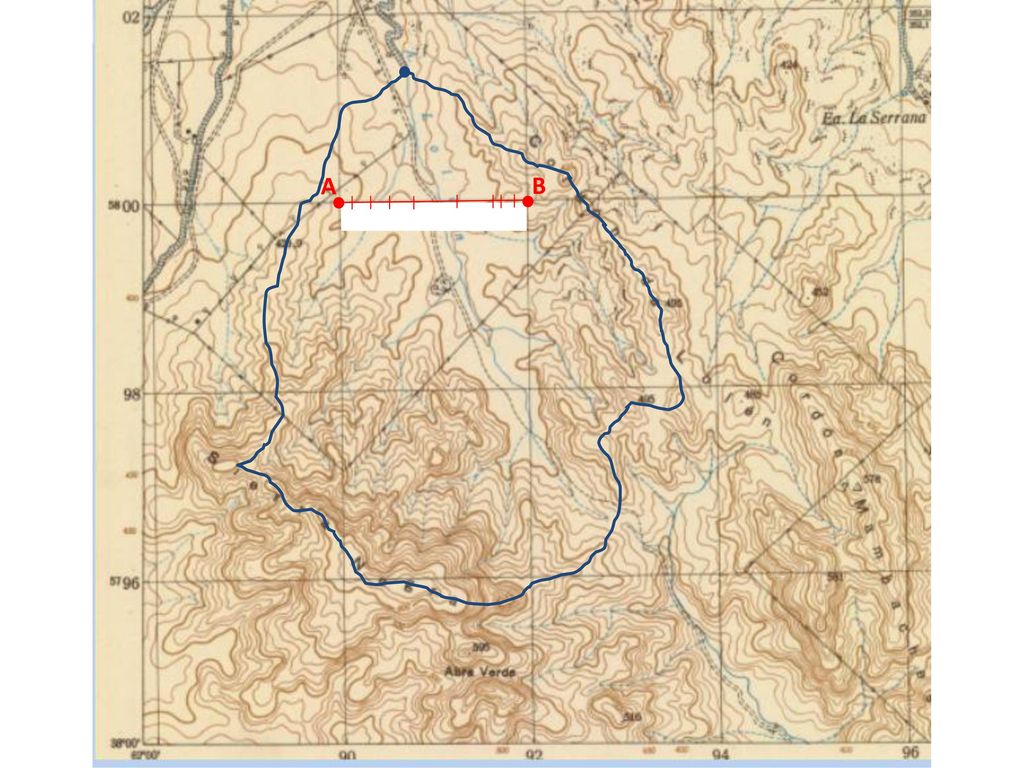

A B
