El Movimiento de los cuerpos 2da Unidad

Presentación del tema: "El Movimiento de los cuerpos 2da Unidad"— Transcripción de la presentación:

1 El Movimiento de los cuerpos 2da Unidad
Las Maquinas simples El Movimiento de los cuerpos 2da Unidad

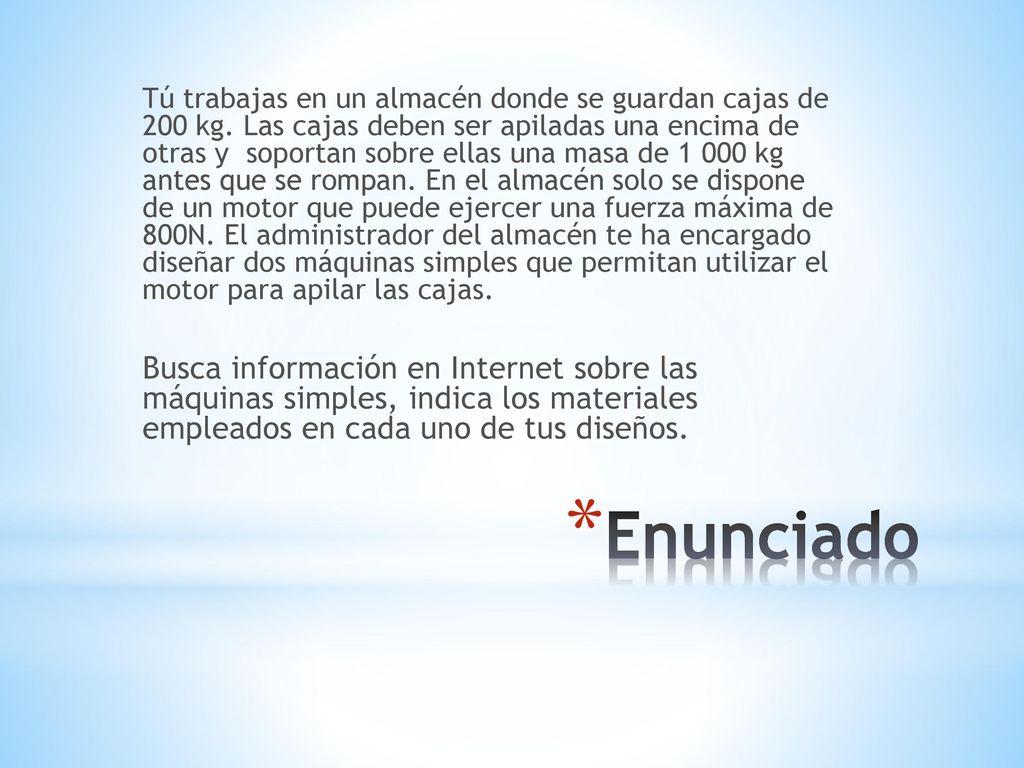

2 Tú trabajas en un almacén donde se guardan cajas de 200 kg
Tú trabajas en un almacén donde se guardan cajas de 200 kg. Las cajas deben ser apiladas una encima de otras y soportan sobre ellas una masa de kg antes que se rompan. En el almacén solo se dispone de un motor que puede ejercer una fuerza máxima de 800N. El administrador del almacén te ha encargado diseñar dos máquinas simples que permitan utilizar el motor para apilar las cajas. Busca información en Internet sobre las máquinas simples, indica los materiales empleados en cada uno de tus diseños. Enunciado

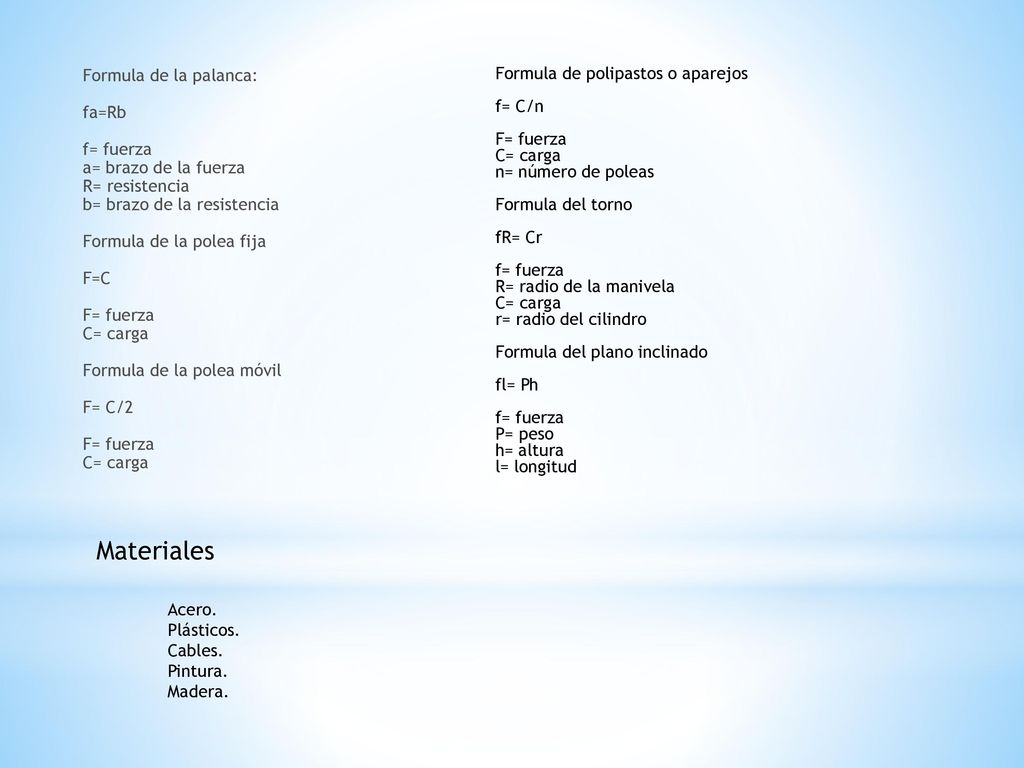

3 Formula de la palanca:  fa=Rb  f= fuerza  a= brazo de la fuerza  R= resistencia  b= brazo de la resistencia  Formula de la polea fija  F=C  F= fuerza  C= carga  Formula de la polea móvil  F= C/2  F= fuerza  C= carga  Formula de polipastos o aparejos  f= C/n  F= fuerza  C= carga  n= número de poleas  Formula del torno  fR= Cr  f= fuerza  R= radio de la manivela  C= carga  r= radio del cilindro  Formula del plano inclinado  fl= Ph  f= fuerza  P= peso  h= altura  l= longitud Materiales Acero.  Plásticos.  Cables.  Pintura.  Madera.

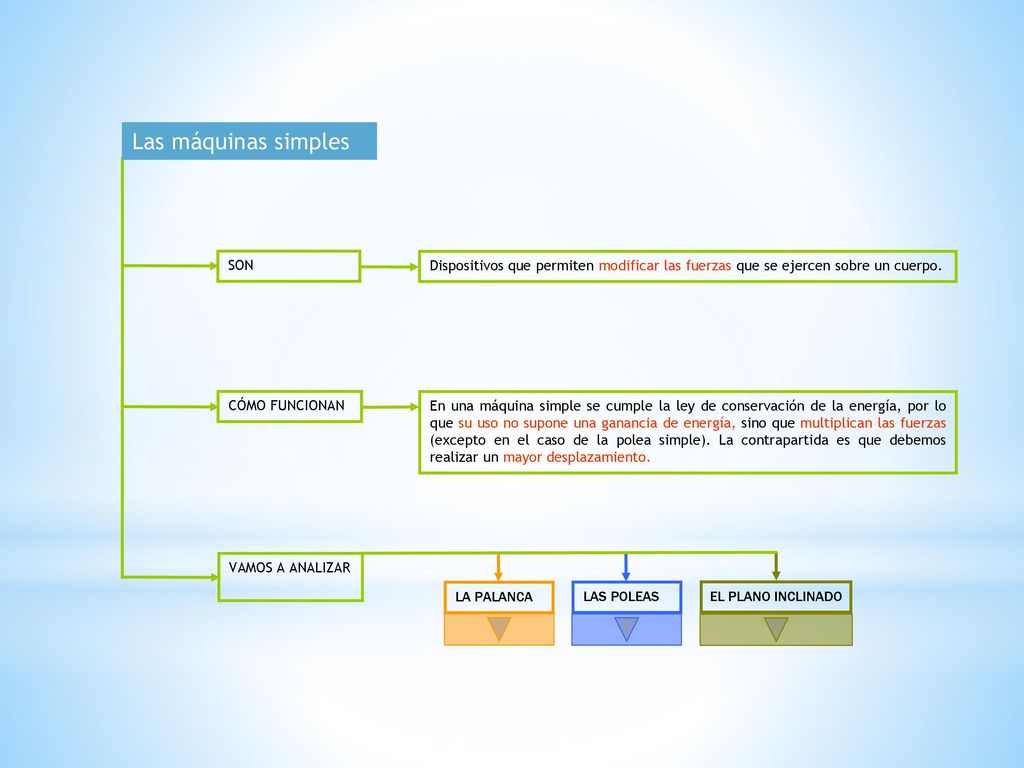

4 Las máquinas simples SON
Dispositivos que permiten modificar las fuerzas que se ejercen sobre un cuerpo. CÓMO FUNCIONAN En una máquina simple se cumple la ley de conservación de la energía, por lo que su uso no supone una ganancia de energía, sino que multiplican las fuerzas (excepto en el caso de la polea simple). La contrapartida es que debemos realizar un mayor desplazamiento. VAMOS A ANALIZAR LA PALANCA LAS POLEAS EL PLANO INCLINADO

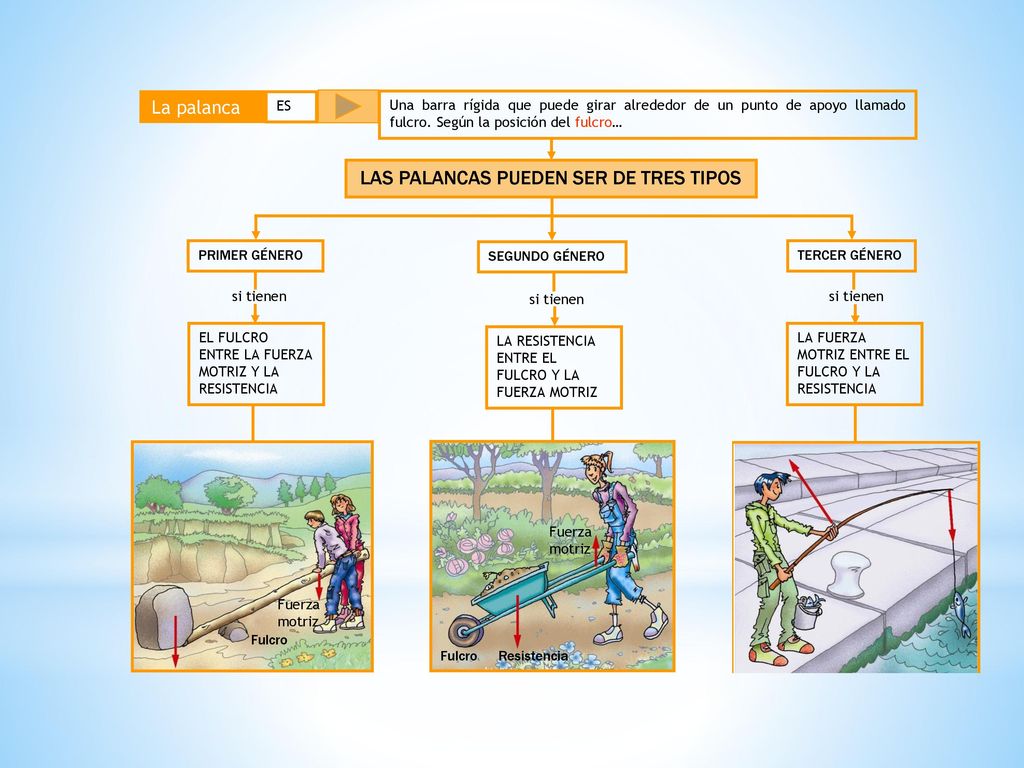

5 LAS PALANCAS PUEDEN SER DE TRES TIPOS
La palanca ES Una barra rígida que puede girar alrededor de un punto de apoyo llamado fulcro. Según la posición del fulcro… LAS PALANCAS PUEDEN SER DE TRES TIPOS PRIMER GÉNERO SEGUNDO GÉNERO TERCER GÉNERO si tienen si tienen si tienen EL FULCRO ENTRE LA FUERZA MOTRIZ Y LA RESISTENCIA LA RESISTENCIA ENTRE EL FULCRO Y LA FUERZA MOTRIZ LA FUERZA MOTRIZ ENTRE EL FULCRO Y LA RESISTENCIA Fuerza motriz Fuerza motriz Resistencia Fulcro Fuerza motriz Fulcro Fulcro Resistencia

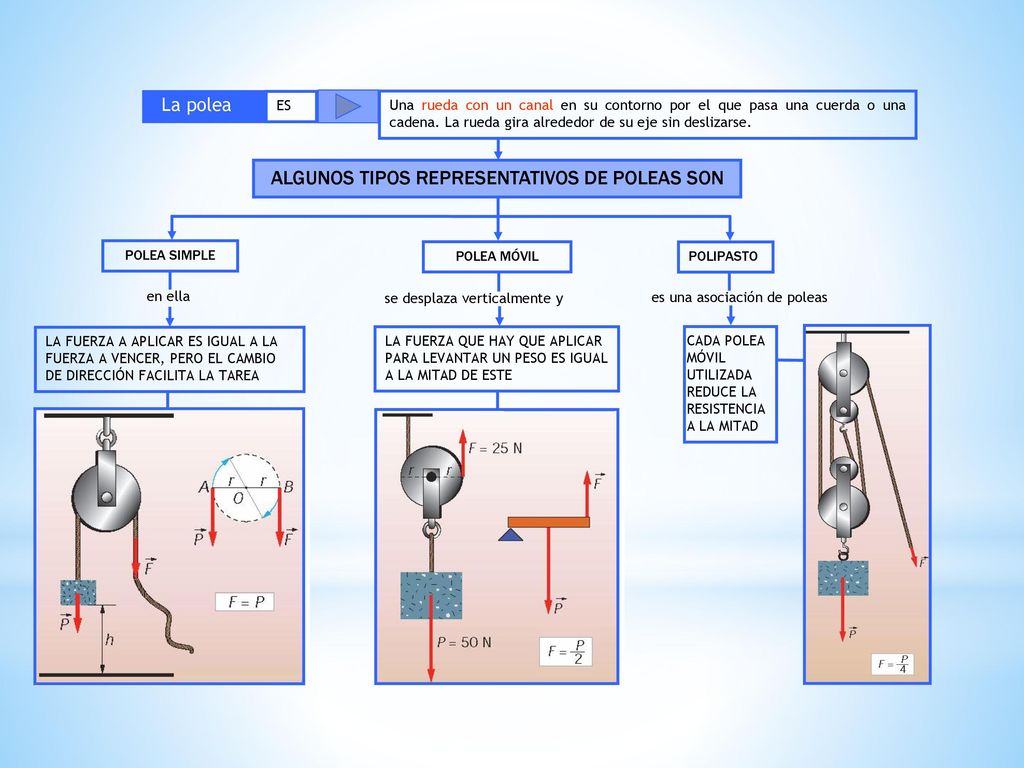

6 ALGUNOS TIPOS REPRESENTATIVOS DE POLEAS SON
La polea ES Una rueda con un canal en su contorno por el que pasa una cuerda o una cadena. La rueda gira alrededor de su eje sin deslizarse. ALGUNOS TIPOS REPRESENTATIVOS DE POLEAS SON POLEA SIMPLE POLEA MÓVIL POLIPASTO en ella se desplaza verticalmente y es una asociación de poleas LA FUERZA A APLICAR ES IGUAL A LA FUERZA A VENCER, PERO EL CAMBIO DE DIRECCIÓN FACILITA LA TAREA LA FUERZA QUE HAY QUE APLICAR PARA LEVANTAR UN PESO ES IGUAL A LA MITAD DE ESTE CADA POLEA MÓVIL UTILIZADA REDUCE LA RESISTENCIA A LA MITAD

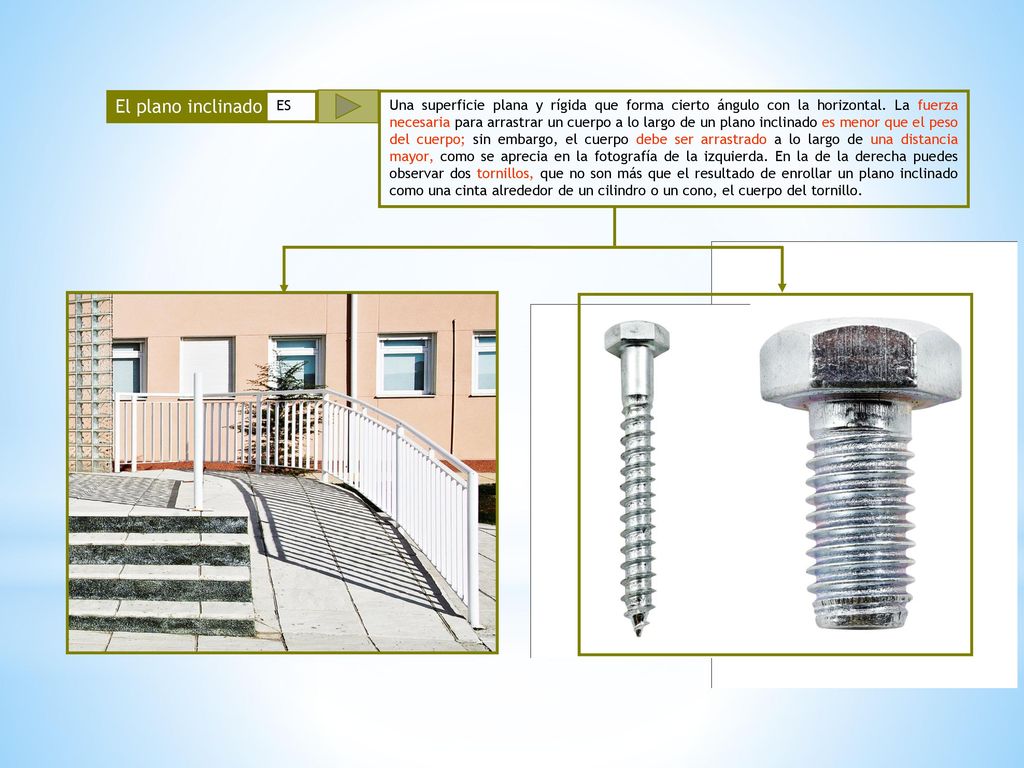

7 El plano inclinado ES Una superficie plana y rígida que forma cierto ángulo con la horizontal. La fuerza necesaria para arrastrar un cuerpo a lo largo de un plano inclinado es menor que el peso del cuerpo; sin embargo, el cuerpo debe ser arrastrado a lo largo de una distancia mayor, como se aprecia en la fotografía de la izquierda. En la de la derecha puedes observar dos tornillos, que no son más que el resultado de enrollar un plano inclinado como una cinta alrededor de un cilindro o un cono, el cuerpo del tornillo.
