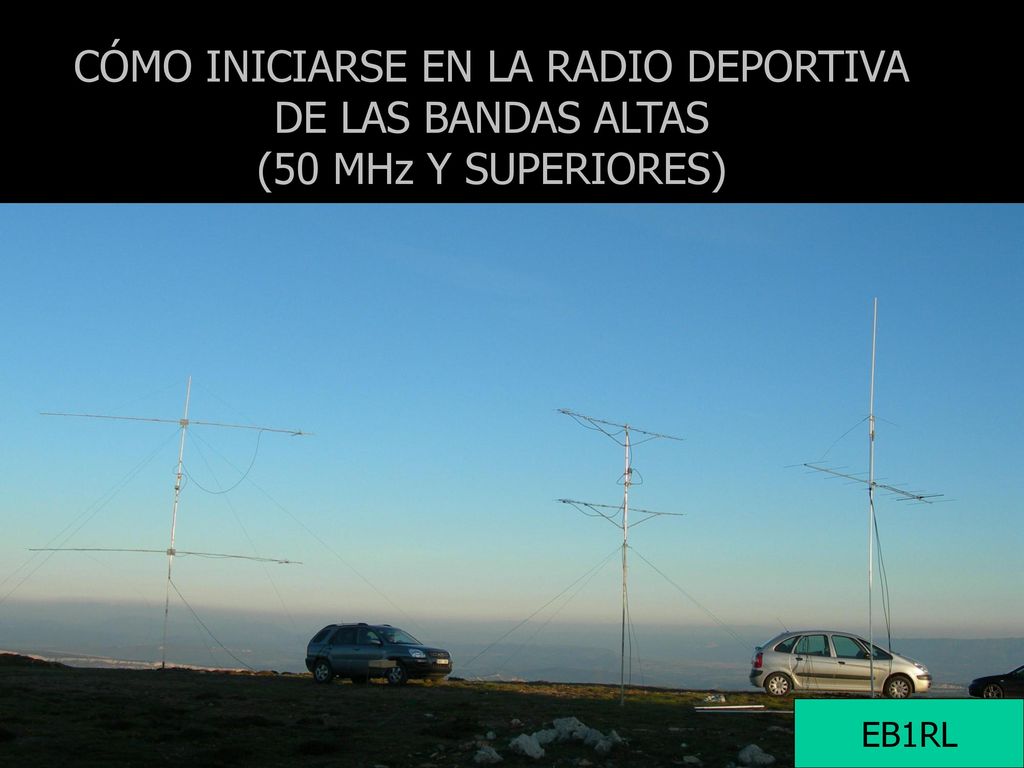

1 CÓMO INICIARSE EN LA RADIO DEPORTIVA DE LAS BANDAS ALTAS (50 MHz Y SUPERIORES)
EB1RL

2 INICIARSE EN CONCURSOS EN 50 MHz Y SUPERIORES

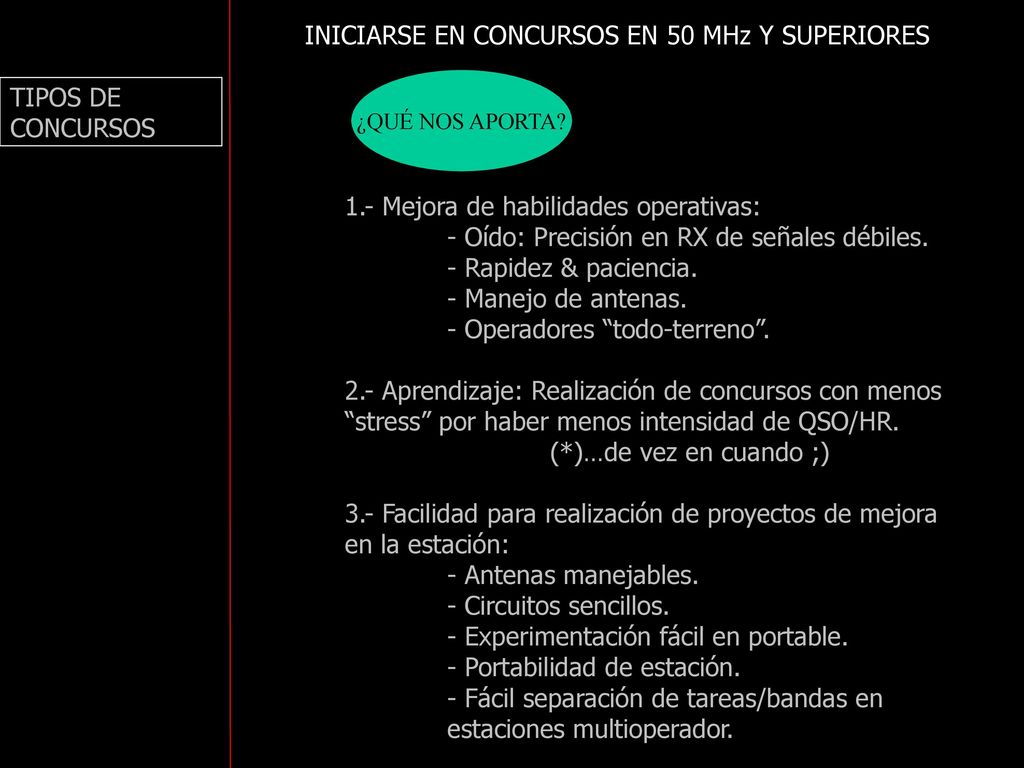

¿QUÉ NOS APORTA? TIPOS DE CONCURSOS 1.- Mejora de habilidades operativas: - Oído: Precisión en RX de señales débiles. - Rapidez & paciencia. - Manejo de antenas. - Operadores “todo-terreno”. 2.- Aprendizaje: Realización de concursos con menos “stress” por haber menos intensidad de QSO/HR. (*)…de vez en cuando ;) 3.- Facilidad para realización de proyectos de mejora en la estación: - Antenas manejables. - Circuitos sencillos. - Experimentación fácil en portable. - Portabilidad de estación. - Fácil separación de tareas/bandas en estaciones multioperador.

3 TIPOS DE CONCURSOS 50/70 MHz 144 MHz 432 MHz >1,2 GHz FM SSB/CW

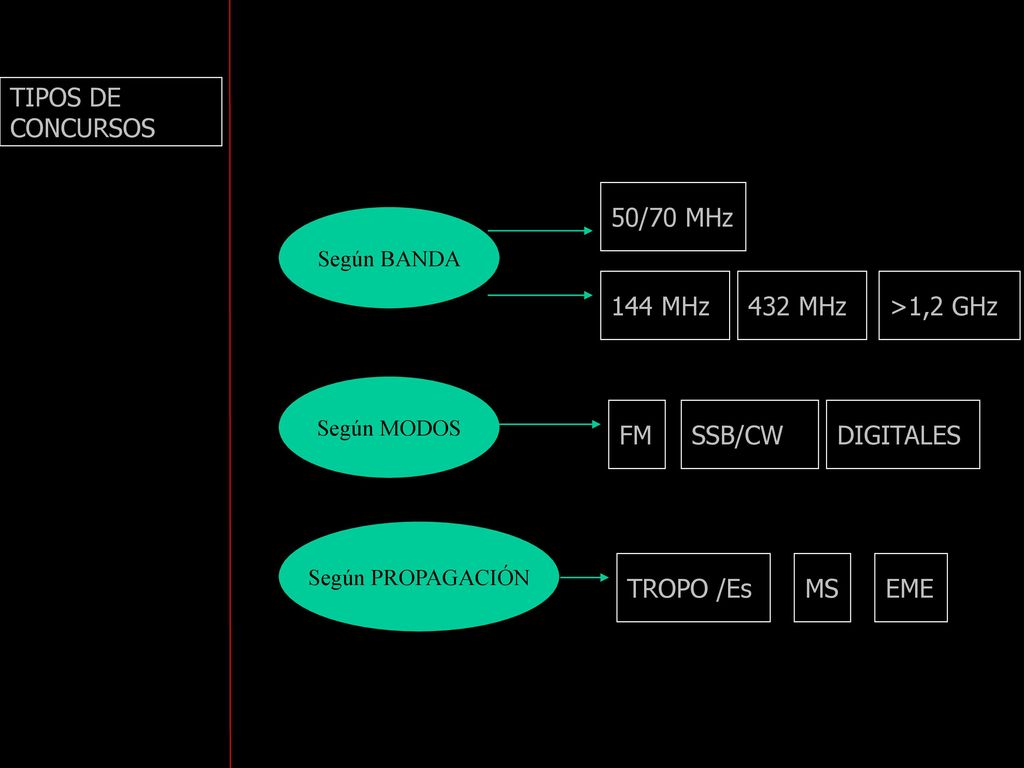

Según BANDA 144 MHz 432 MHz >1,2 GHz Según MODOS FM SSB/CW DIGITALES Según PROPAGACIÓN TROPO /Es MS EME

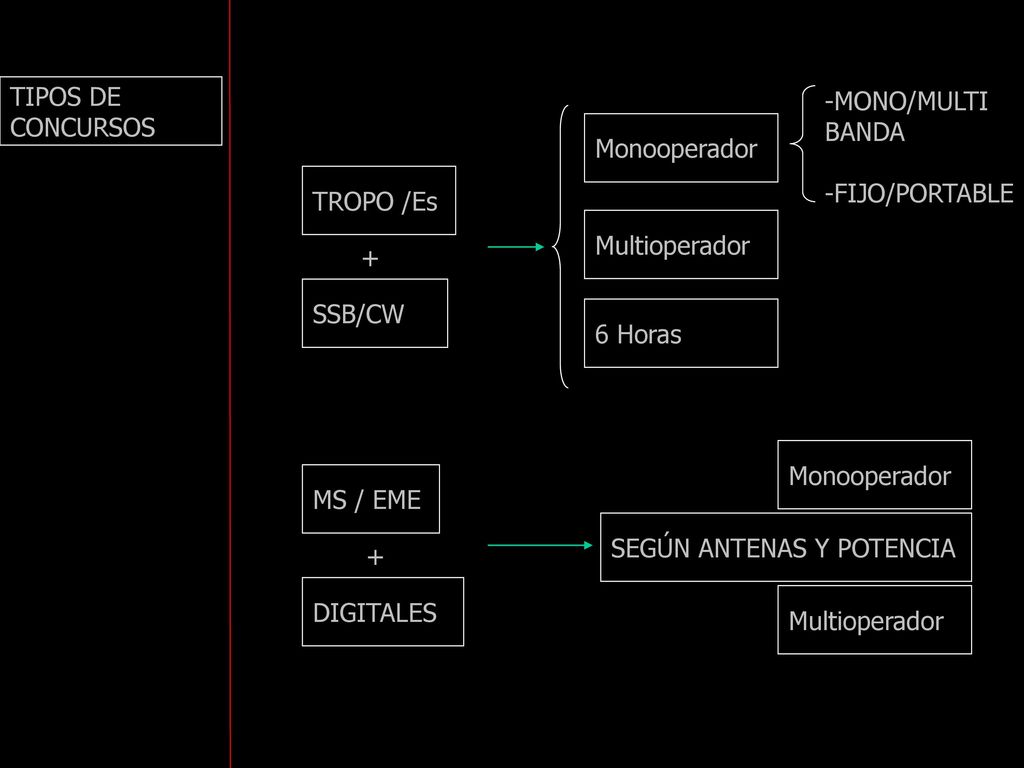

4 TIPOS DE CONCURSOS MONO/MULTI BANDA FIJO/PORTABLE Monooperador TROPO /Es Multioperador + SSB/CW 6 Horas Monooperador MS / EME SEGÚN ANTENAS Y POTENCIA + DIGITALES Multioperador

5 TIPOS DE CONCURSOS

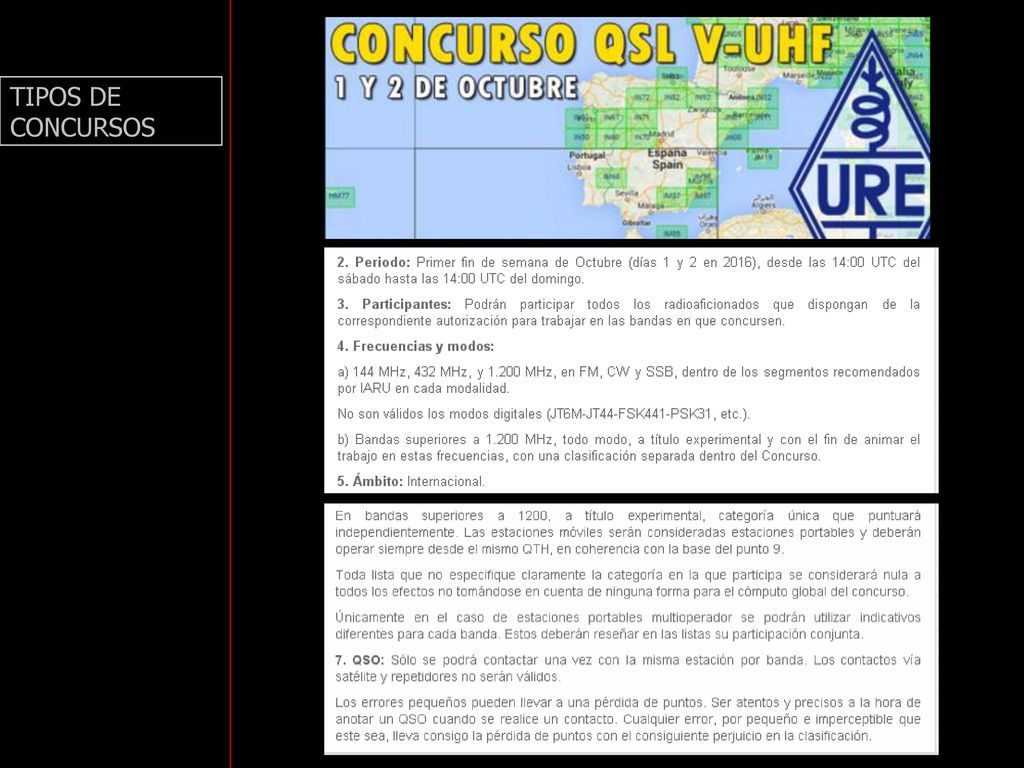

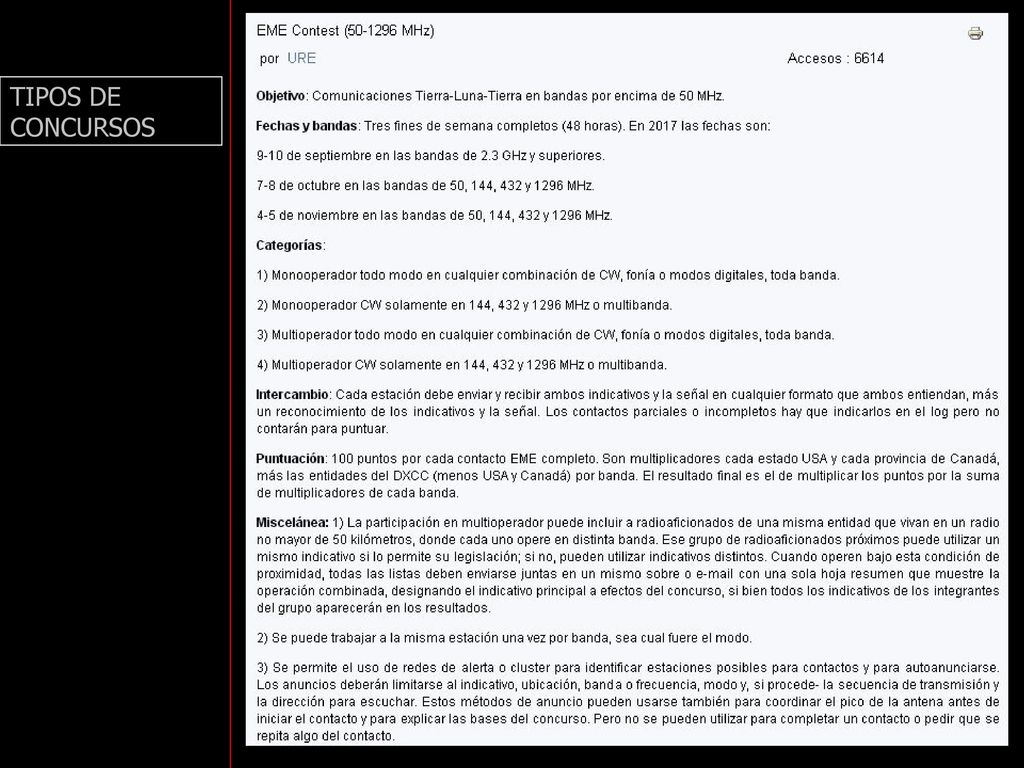

6 TIPOS DE CONCURSOS

7 TIPOS DE CONCURSOS

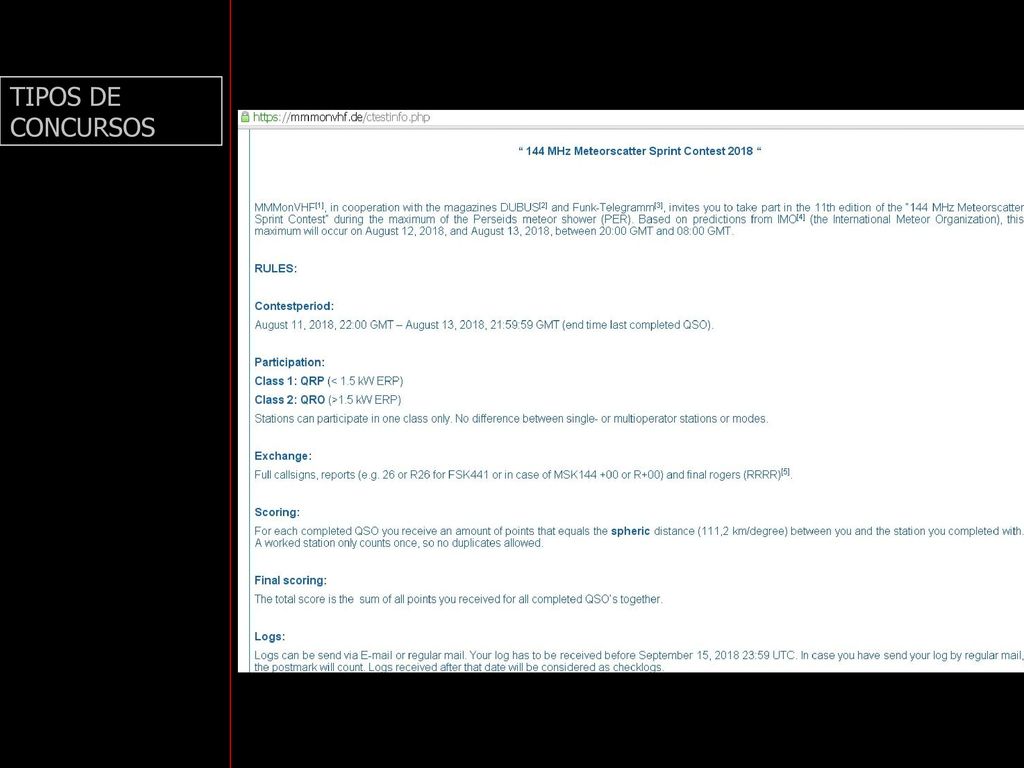

8 TIPOS DE CONCURSOS

9 TIPOS DE PROPAGACIÓN Tropo

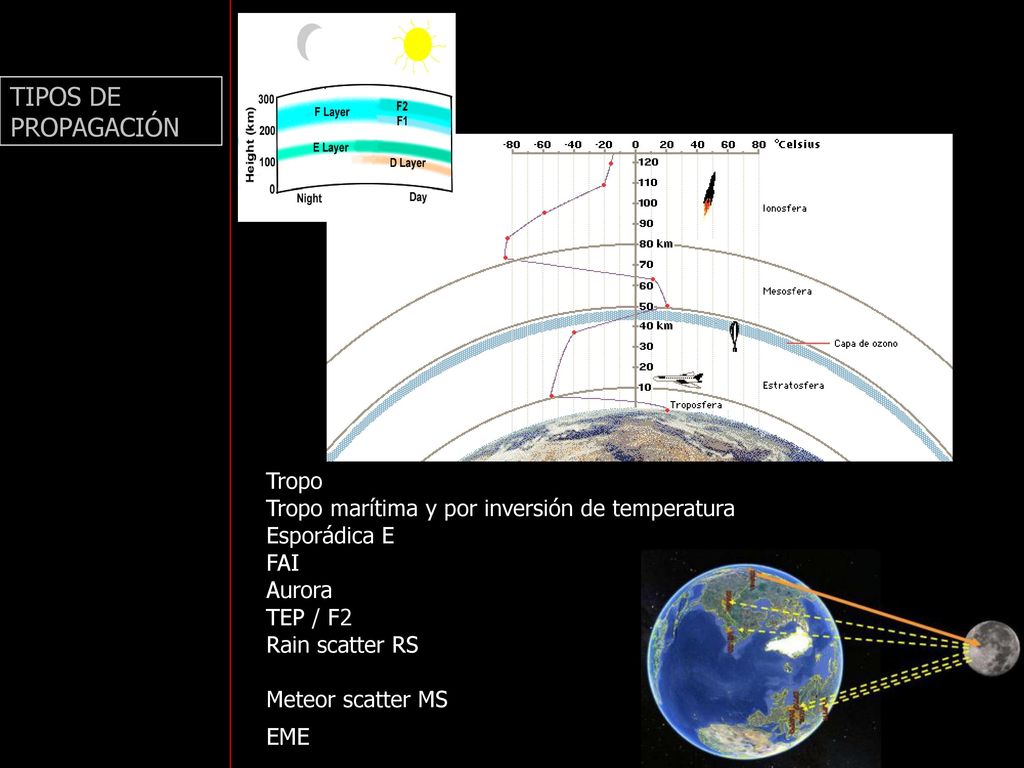

Tropo marítima y por inversión de temperatura Esporádica E FAI Aurora TEP / F2 Rain scatter RS Meteor scatter MS EME EME

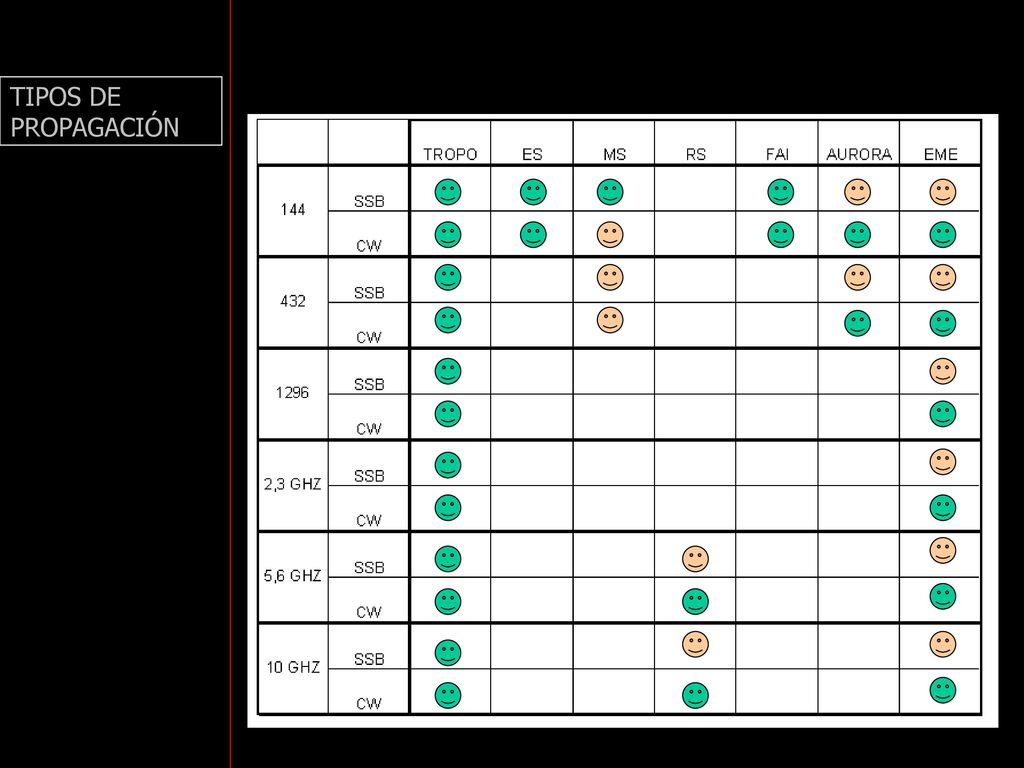

10 TIPOS DE PROPAGACIÓN

11 ESTACIÓN TIPO Accesorios RX Accesorios TX

12 YAGI HORIZONTAL: 3 el. a 10 m ASL.

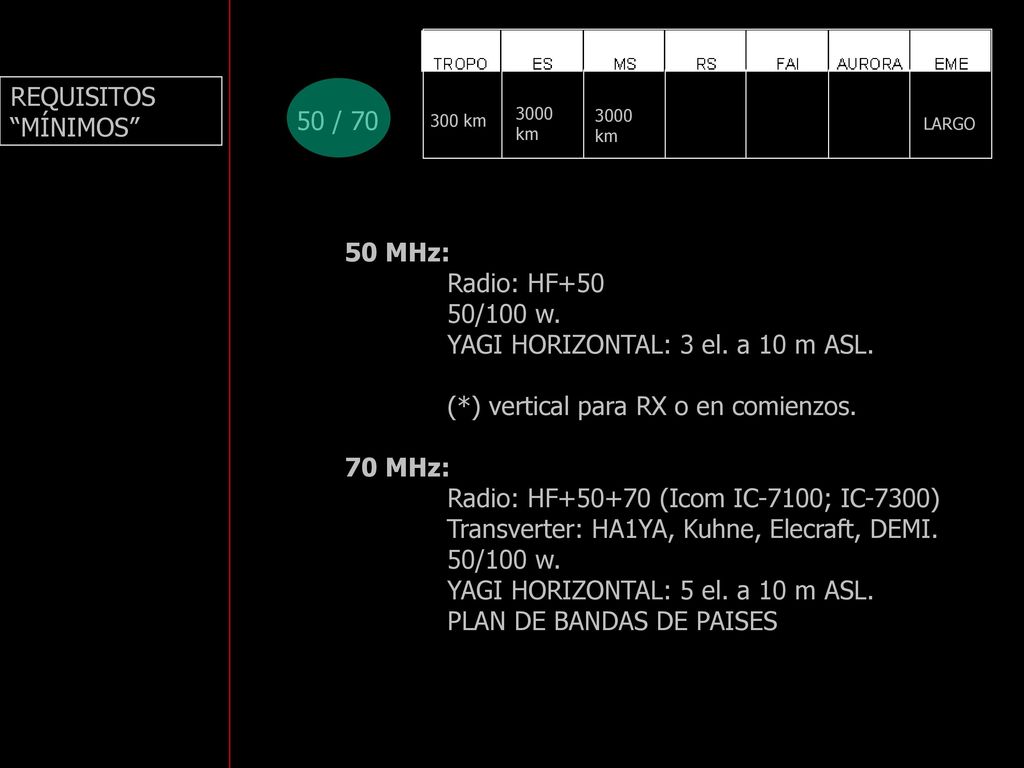

REQUISITOS “MÍNIMOS” 50 / 70 300 km 3000 km 3000 km LARGO 50 MHz: Radio: HF+50 50/100 w. YAGI HORIZONTAL: 3 el. a 10 m ASL. (*) vertical para RX o en comienzos. 70 MHz: Radio: HF (Icom IC-7100; IC-7300) Transverter: HA1YA, Kuhne, Elecraft, DEMI. YAGI HORIZONTAL: 5 el. a 10 m ASL. PLAN DE BANDAS DE PAISES

13 144 432 1296 REQUISITOS “MÍNIMOS” 144 MHz:

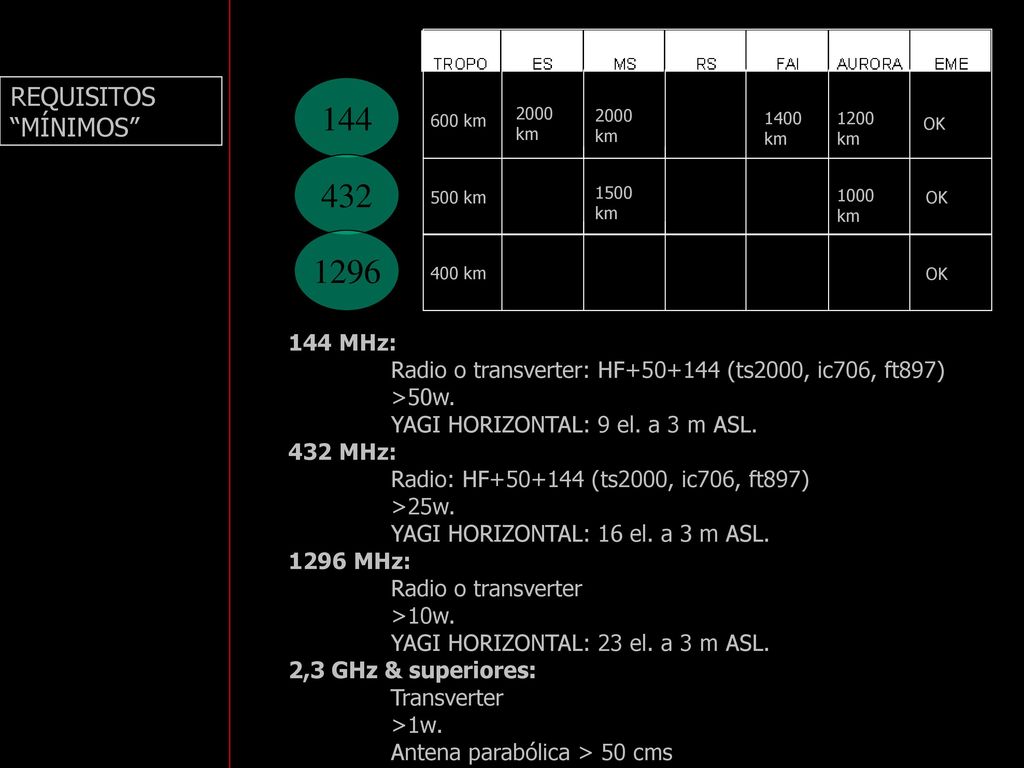

600 km 2000 km 2000 km 1400 km 1200 km OK 432 500 km 1500 km OK 1000 km 1296 400 km OK 144 MHz: Radio o transverter: HF (ts2000, ic706, ft897) >50w. YAGI HORIZONTAL: 9 el. a 3 m ASL. 432 MHz: Radio: HF (ts2000, ic706, ft897) >25w. YAGI HORIZONTAL: 16 el. a 3 m ASL. 1296 MHz: Radio o transverter >10w. YAGI HORIZONTAL: 23 el. a 3 m ASL. 2,3 GHz & superiores: Transverter >1w. Antena parabólica > 50 cms

14 ¿diferencias respecto a HF?

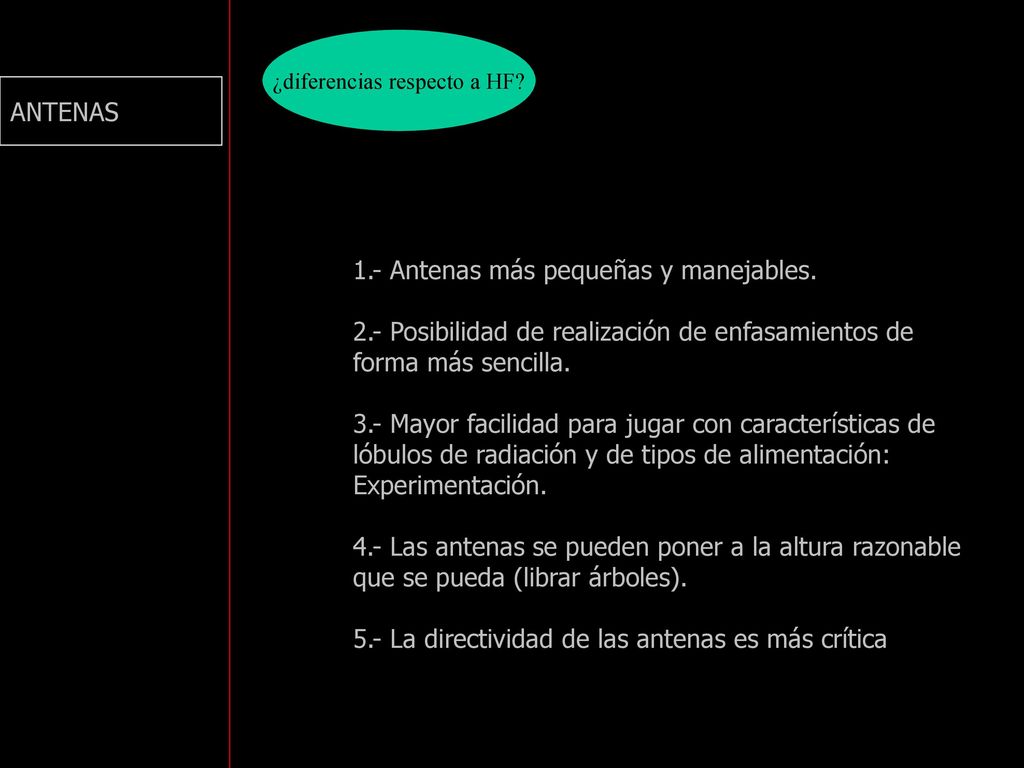

ANTENAS 1.- Antenas más pequeñas y manejables. 2.- Posibilidad de realización de enfasamientos de forma más sencilla. 3.- Mayor facilidad para jugar con características de lóbulos de radiación y de tipos de alimentación: Experimentación. 4.- Las antenas se pueden poner a la altura razonable que se pueda (librar árboles). 5.- La directividad de las antenas es más crítica

15 CARACTERÍSTICAS DE LAS ANTENAS EN ESTACIÓN FIJA

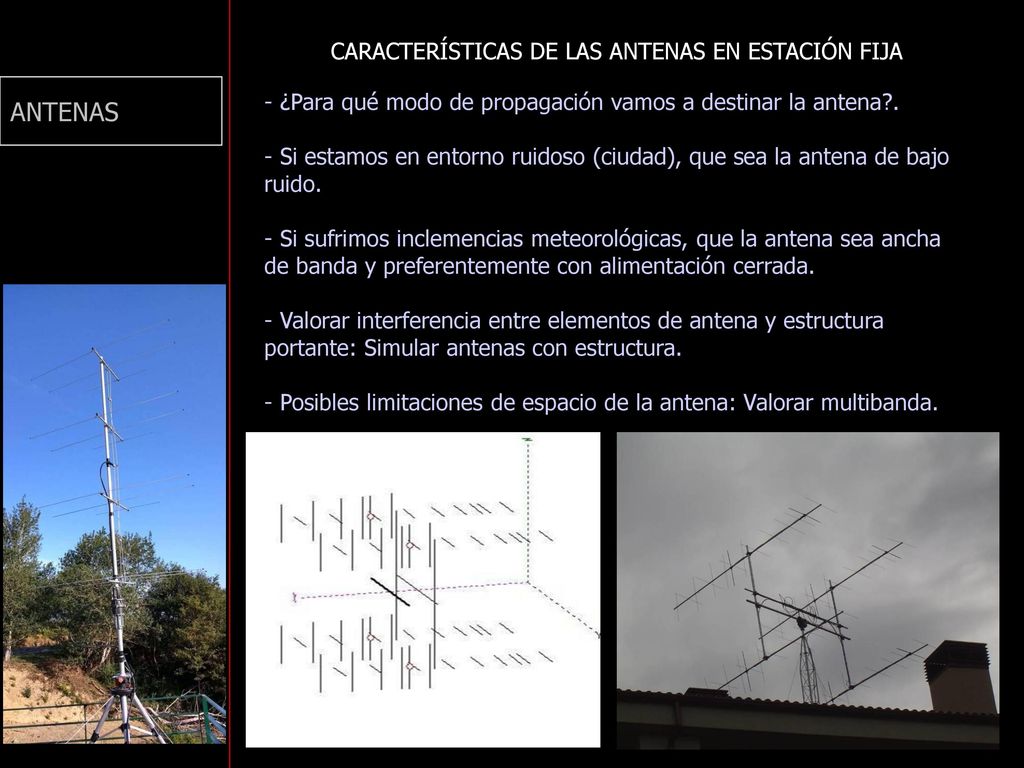

¿Para qué modo de propagación vamos a destinar la antena?. Si estamos en entorno ruidoso (ciudad), que sea la antena de bajo ruido. Si sufrimos inclemencias meteorológicas, que la antena sea ancha de banda y preferentemente con alimentación cerrada. Valorar interferencia entre elementos de antena y estructura portante: Simular antenas con estructura. Posibles limitaciones de espacio de la antena: Valorar multibanda. ANTENAS

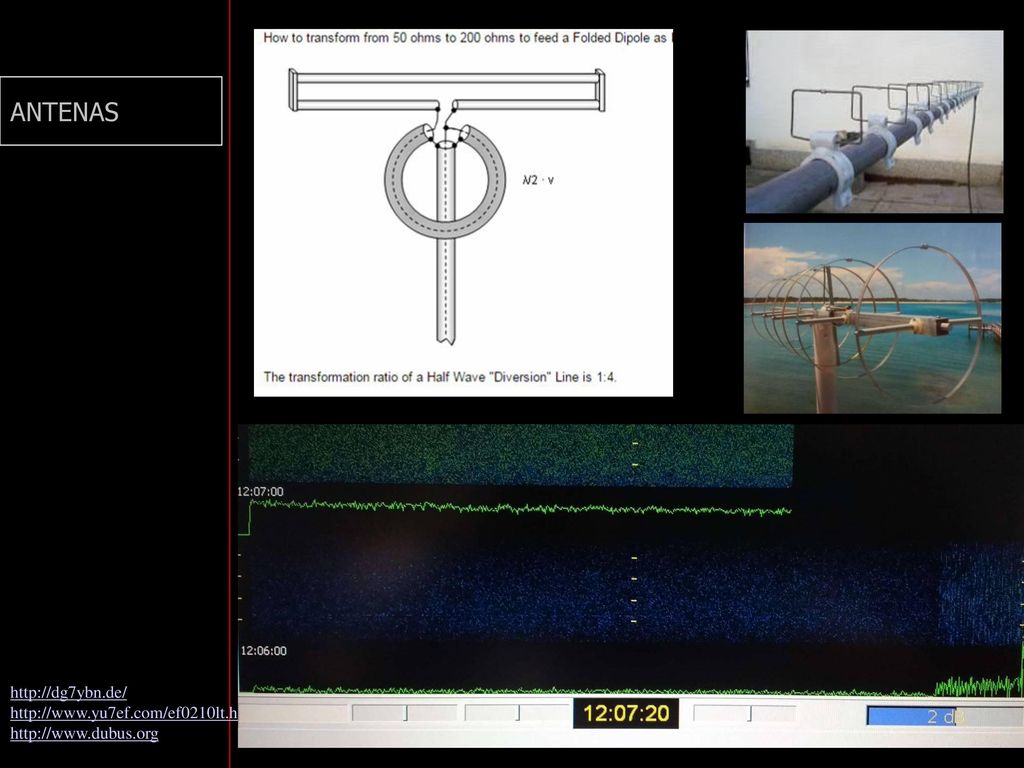

16 ANTENAS http://dg7ybn.de/ http://www.yu7ef.com/ef0210lt.htm

17 CARACTERÍSTICAS DE LAS ANTENAS EN ESTACIÓN PORTABLE

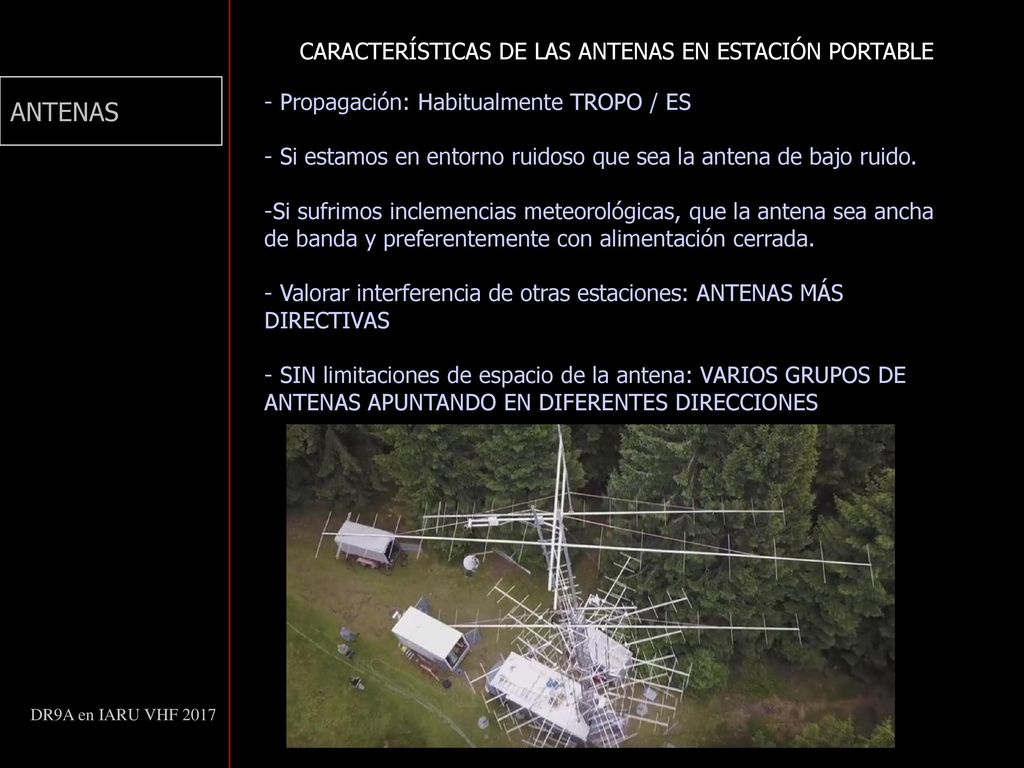

Propagación: Habitualmente TROPO / ES Si estamos en entorno ruidoso que sea la antena de bajo ruido. Si sufrimos inclemencias meteorológicas, que la antena sea ancha de banda y preferentemente con alimentación cerrada. Valorar interferencia de otras estaciones: ANTENAS MÁS DIRECTIVAS SIN limitaciones de espacio de la antena: VARIOS GRUPOS DE ANTENAS APUNTANDO EN DIFERENTES DIRECCIONES ANTENAS DR9A en IARU VHF 2017

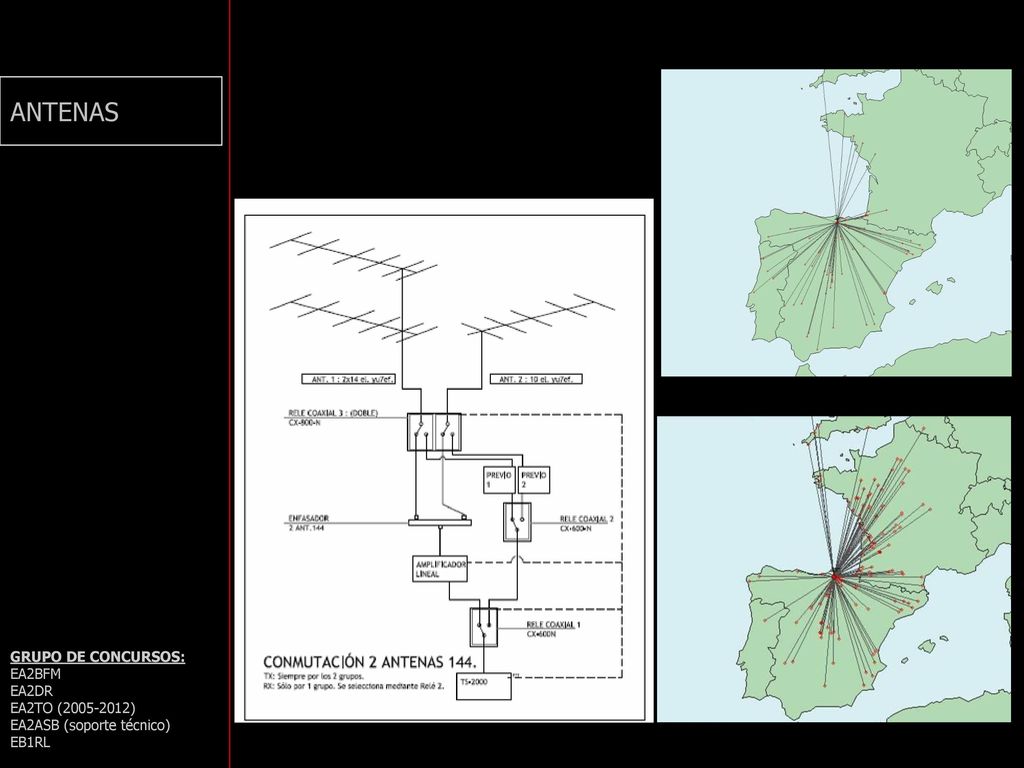

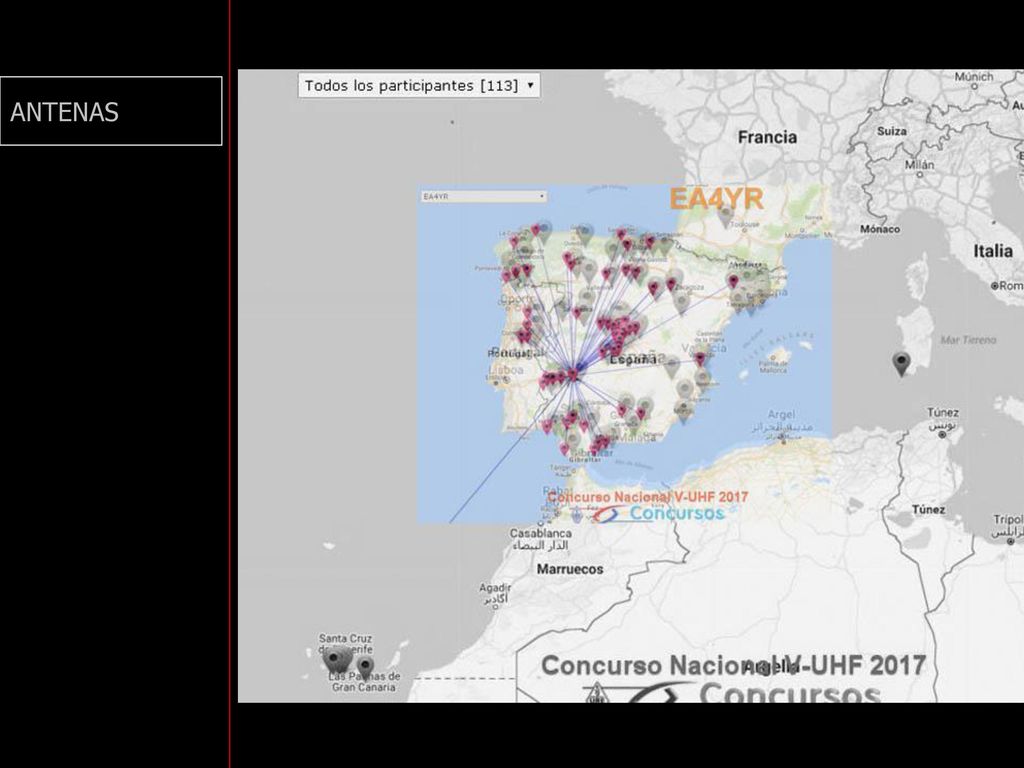

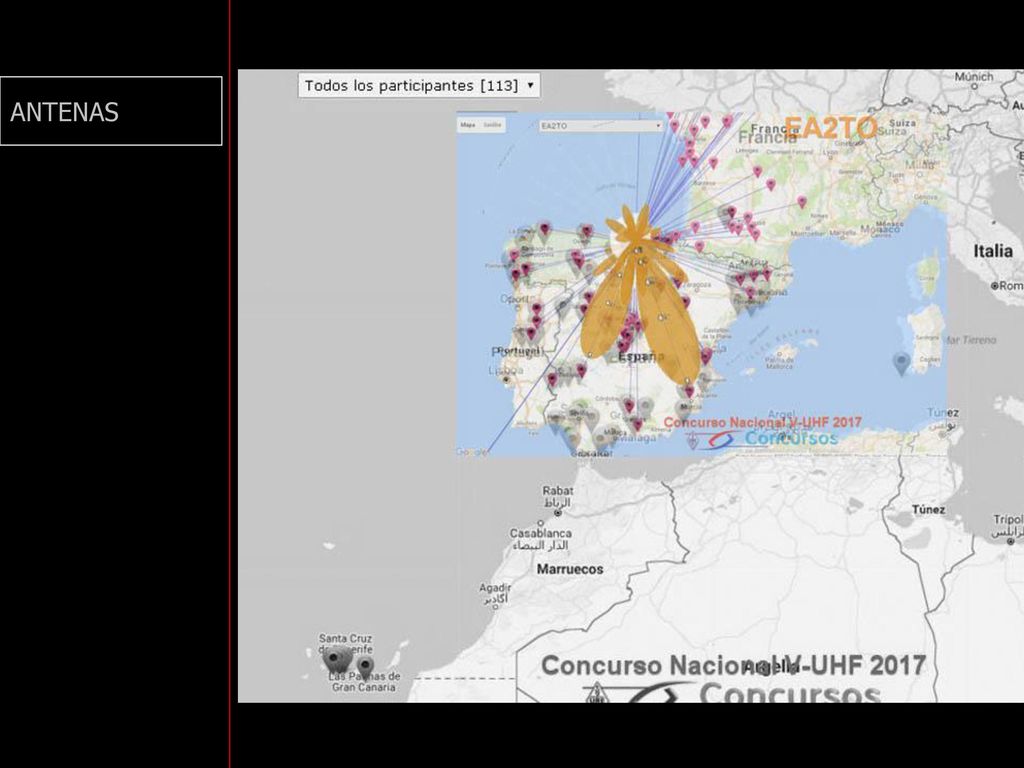

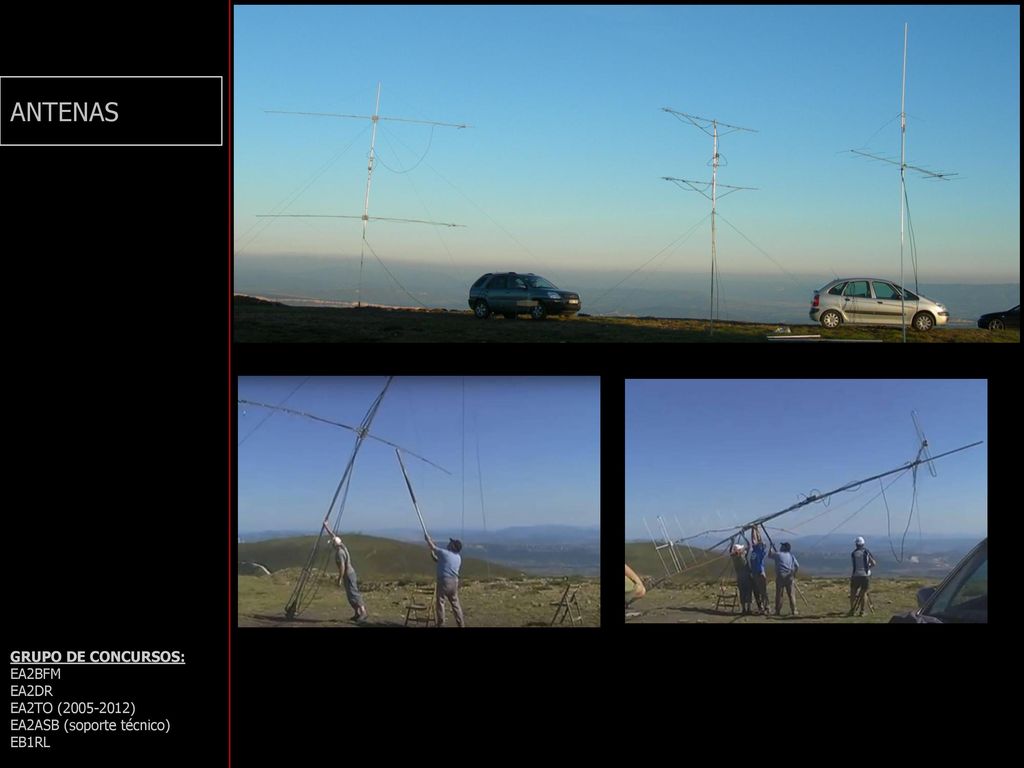

18 ANTENAS GRUPO DE CONCURSOS: EA2BFM EA2DR EA2TO (2005-2012)
EA2ASB (soporte técnico) EB1RL

19 ANTENAS RECOMENDACIONES:

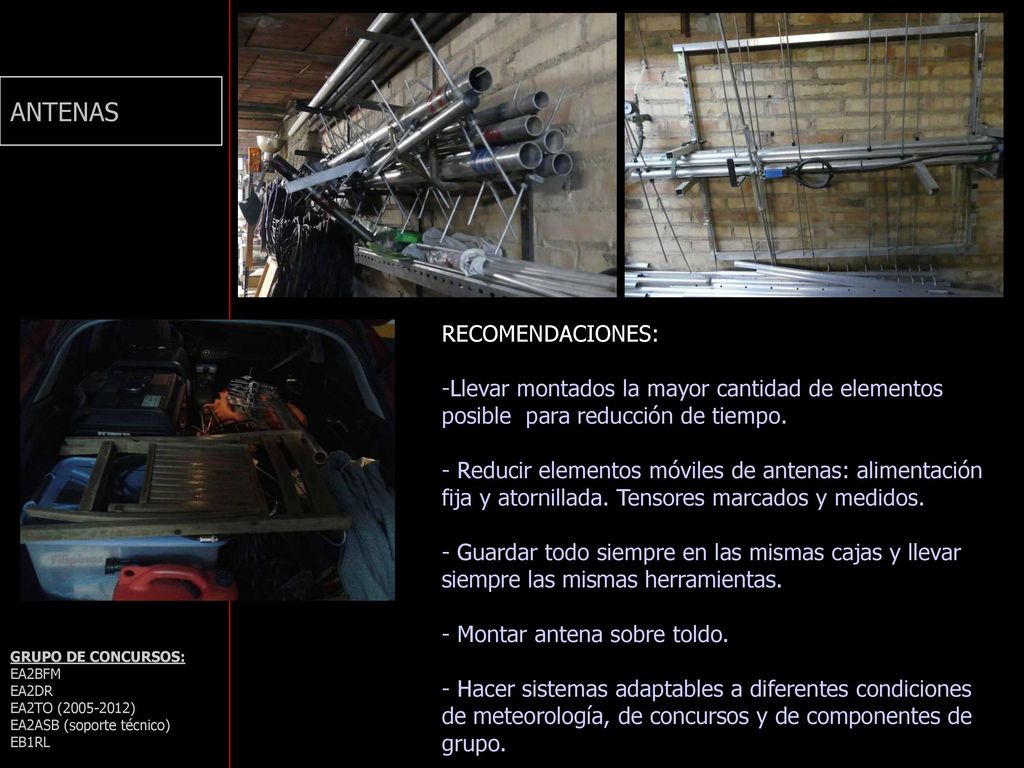

Llevar montados la mayor cantidad de elementos posible para reducción de tiempo. Reducir elementos móviles de antenas: alimentación fija y atornillada. Tensores marcados y medidos. Guardar todo siempre en las mismas cajas y llevar siempre las mismas herramientas. Montar antena sobre toldo. Hacer sistemas adaptables a diferentes condiciones de meteorología, de concursos y de componentes de grupo. GRUPO DE CONCURSOS: EA2BFM EA2DR EA2TO ( ) EA2ASB (soporte técnico) EB1RL

20 ANTENAS TM0W – IARU 144 sep’16 F2CT F5FNY F5LBL F5HLQ (montaje)
F5OAU (montaje) EB1RL

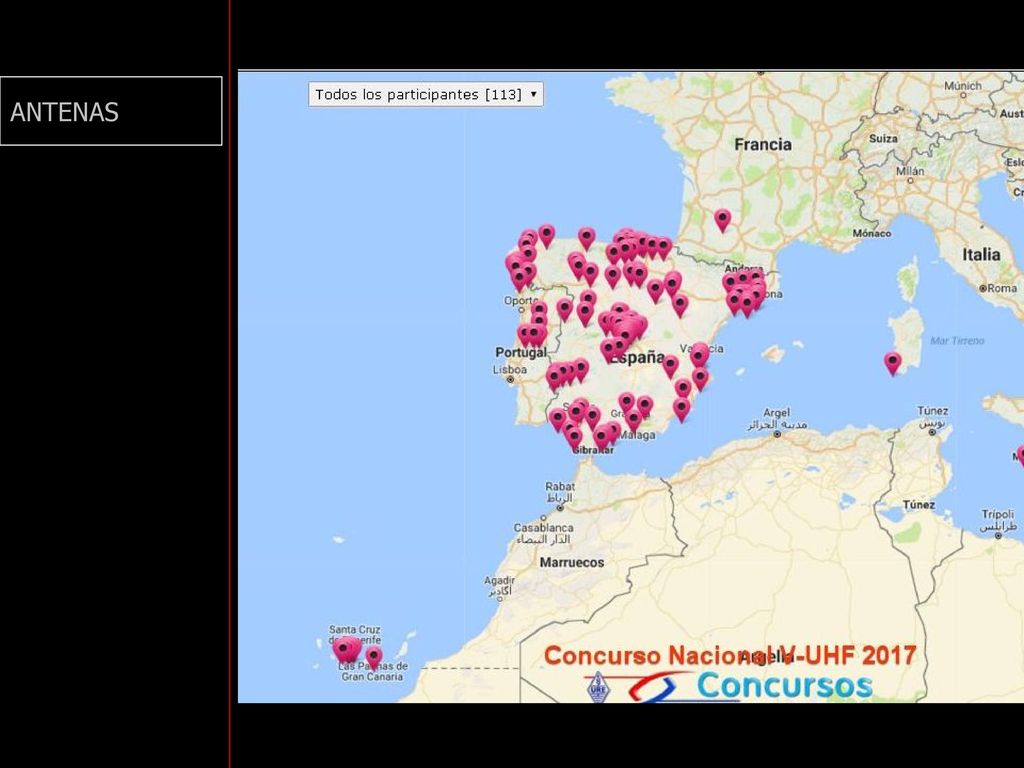

21 ANTENAS

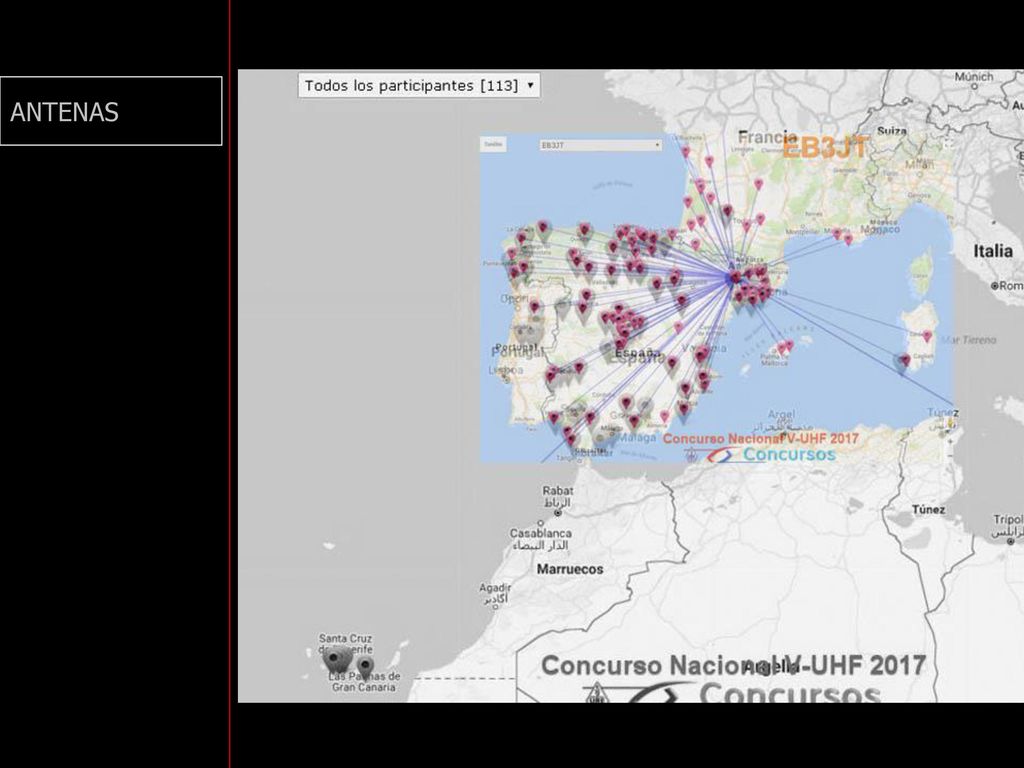

22 ANTENAS

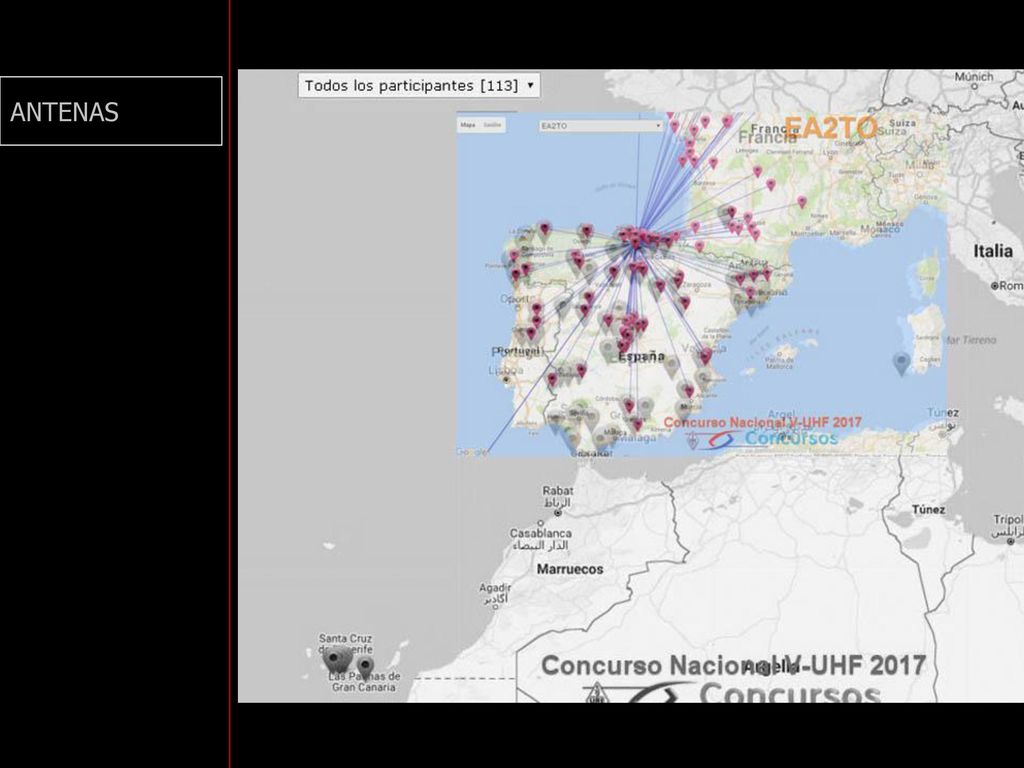

23 ANTENAS

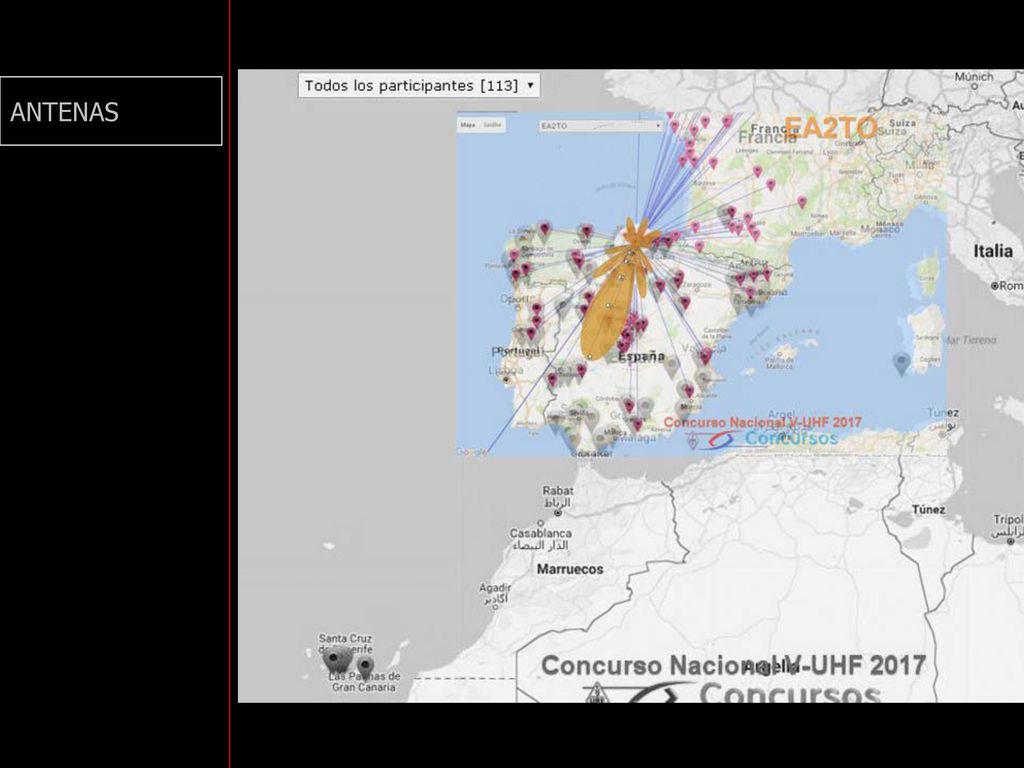

24 ANTENAS

25 ANTENAS

26 ANTENAS

27 ANTENAS GRUPO DE CONCURSOS: EA2BFM EA2DR EA2TO (2005-2012)
EA2ASB (soporte técnico) EB1RL

28 ANTENAS TM0W – IARU 144 sep’16 F2CT F5FNY F5LBL F5HLQ (montaje)
F5OAU (montaje) EB1RL

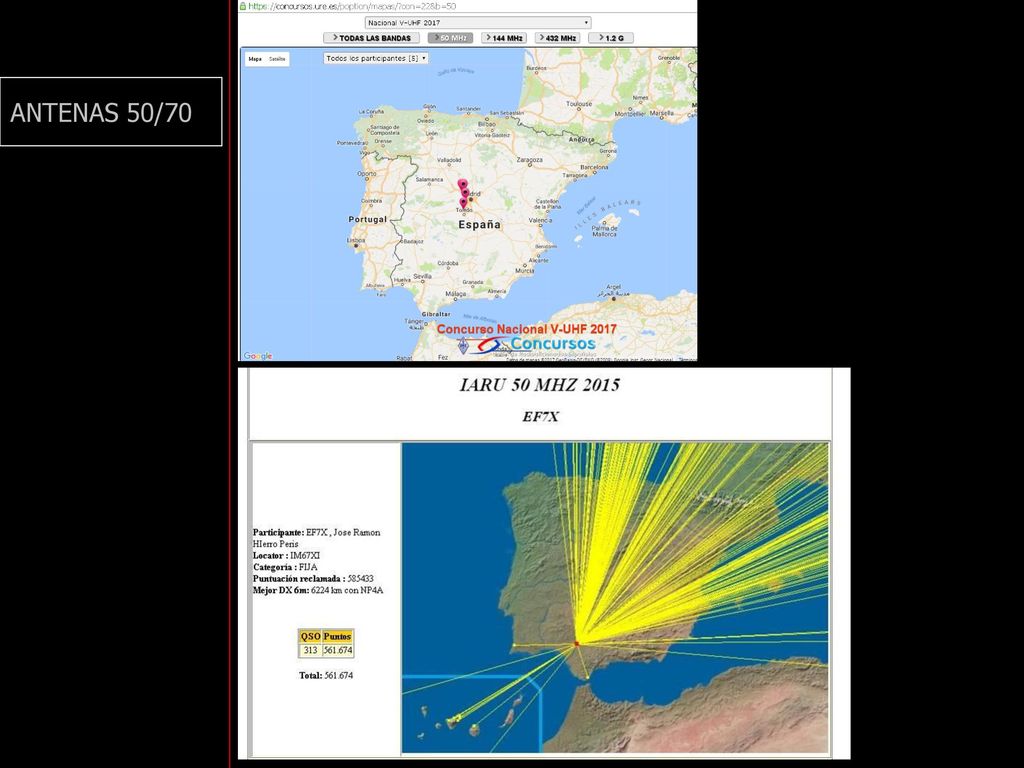

29 ANTENAS 50/70

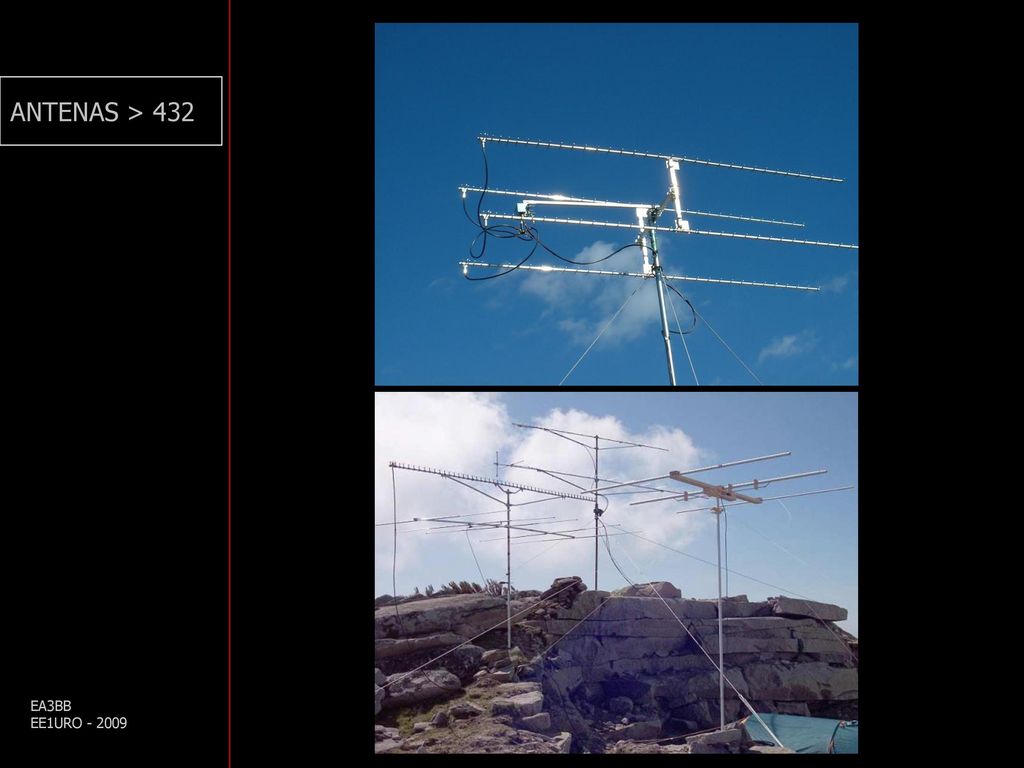

30 ANTENAS > 432 EA3BB EE1URO

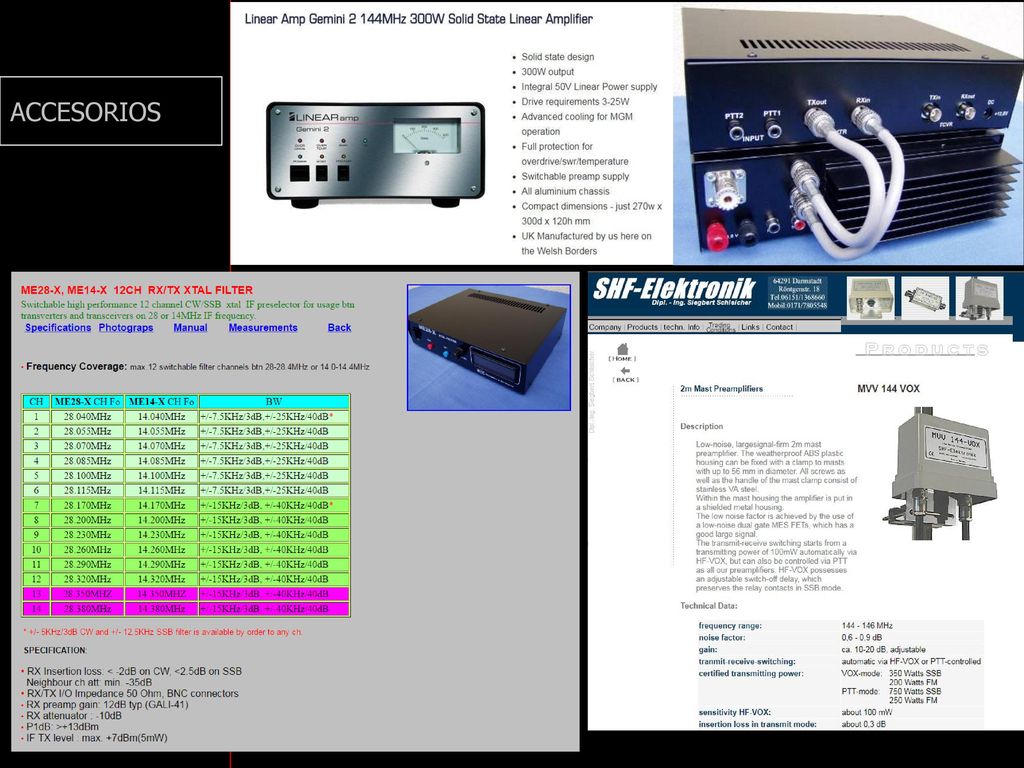

31 ACCESORIOS

32 Configuración inicial:

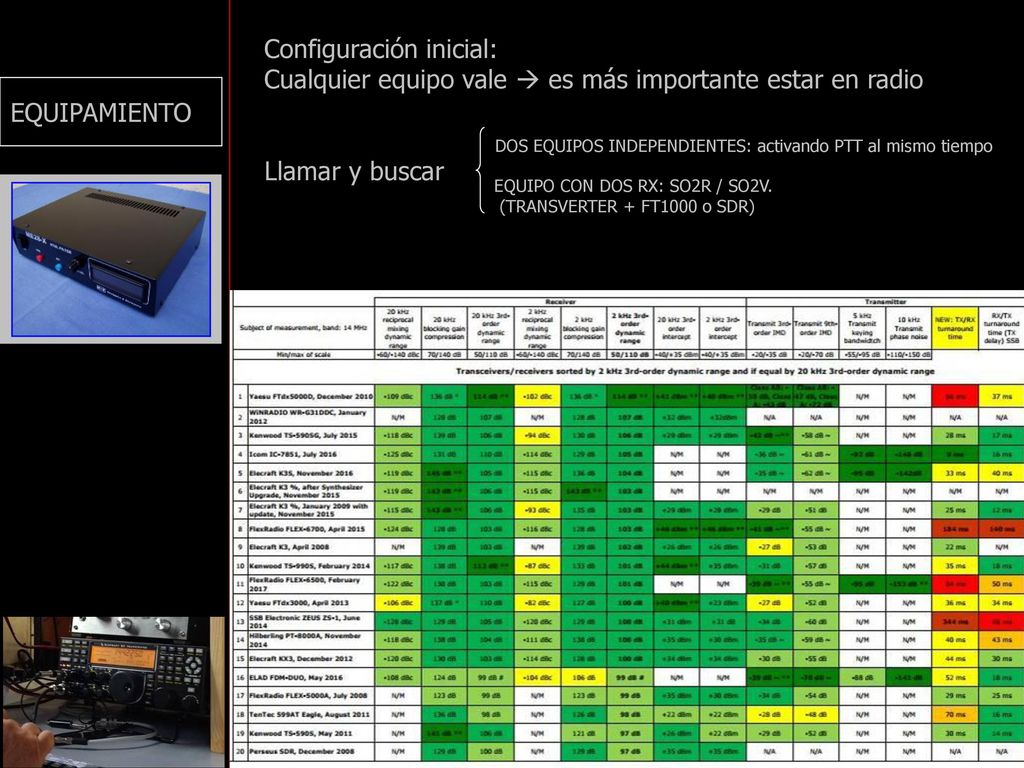

Cualquier equipo vale  es más importante estar en radio EQUIPAMIENTO Llamar y buscar DOS EQUIPOS INDEPENDIENTES: activando PTT al mismo tiempo EQUIPO CON DOS RX: SO2R / SO2V. (TRANSVERTER + FT1000 o SDR)

33 Diseño de estación: CONSEJOS PARA EMPEZAR Sé sistemático y rutinario.

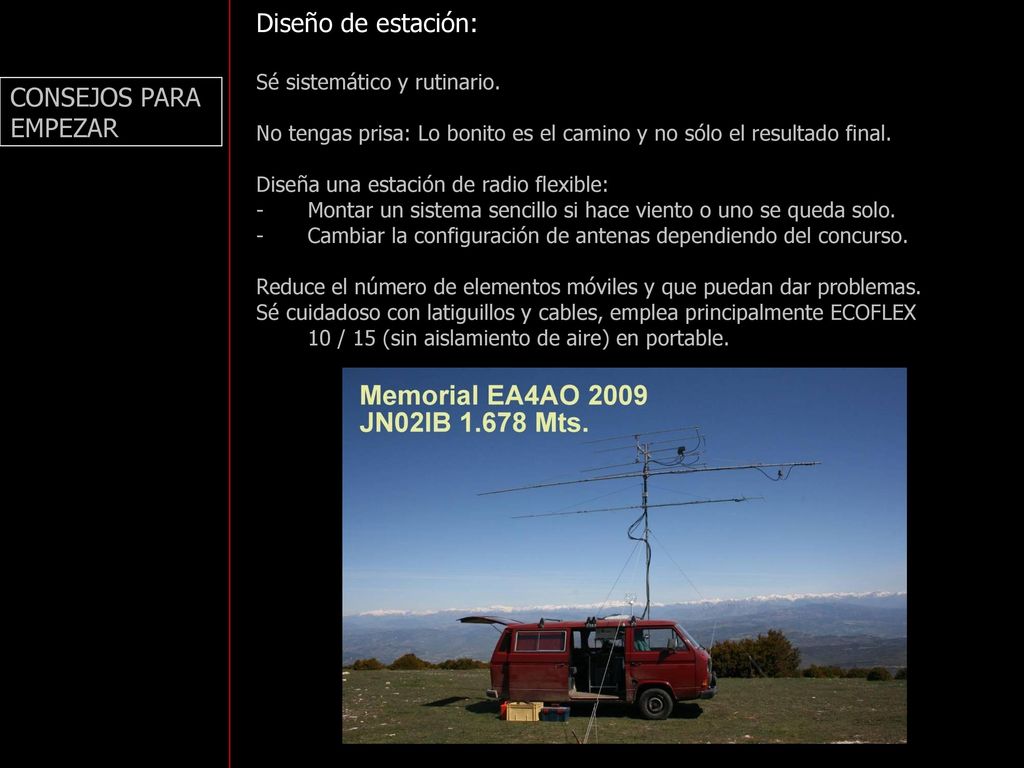

No tengas prisa: Lo bonito es el camino y no sólo el resultado final. Diseña una estación de radio flexible: Montar un sistema sencillo si hace viento o uno se queda solo. Cambiar la configuración de antenas dependiendo del concurso. Reduce el número de elementos móviles y que puedan dar problemas. Sé cuidadoso con latiguillos y cables, emplea principalmente ECOFLEX 10 / 15 (sin aislamiento de aire) en portable. CONSEJOS PARA EMPEZAR

34 Pregunta en tu Radio Club o grupo de amigos:
CONSEJOS PARA EMPEZAR Pregunta en tu Radio Club o grupo de amigos: - Suma gente de diferentes perfiles que hace rico y completo el grupo. - Permite ser constante en el tiempo y genera afición y conocimiento. En grupo, ¡¡ las penas se dividen y las alegrías se multiplican !! Prioridades: Importante: ANTENAS  ACCESORIOS  EQUIPOS Competición – radio deportiva: - Primero, compite contra ti mismo: Plantea mejorar el resultado del año anterior. - Colabora con los vecinos y “la competencia”: Aprenderás (y en algunos concursos la mejor forma de mejorar la puntuación es regalando una antena al vecino) Paciencia: Un año mejora antenas, otro añade una nueva banda, construye un ampli, haz filtros…  no tengas prisa y haz un plan de crecimiento de la estación para ir mejorando resultados progresivamente.

35 ¡¡¡¡ MUCHAS GRACIAS POR LA ATENCIÓN !!!!

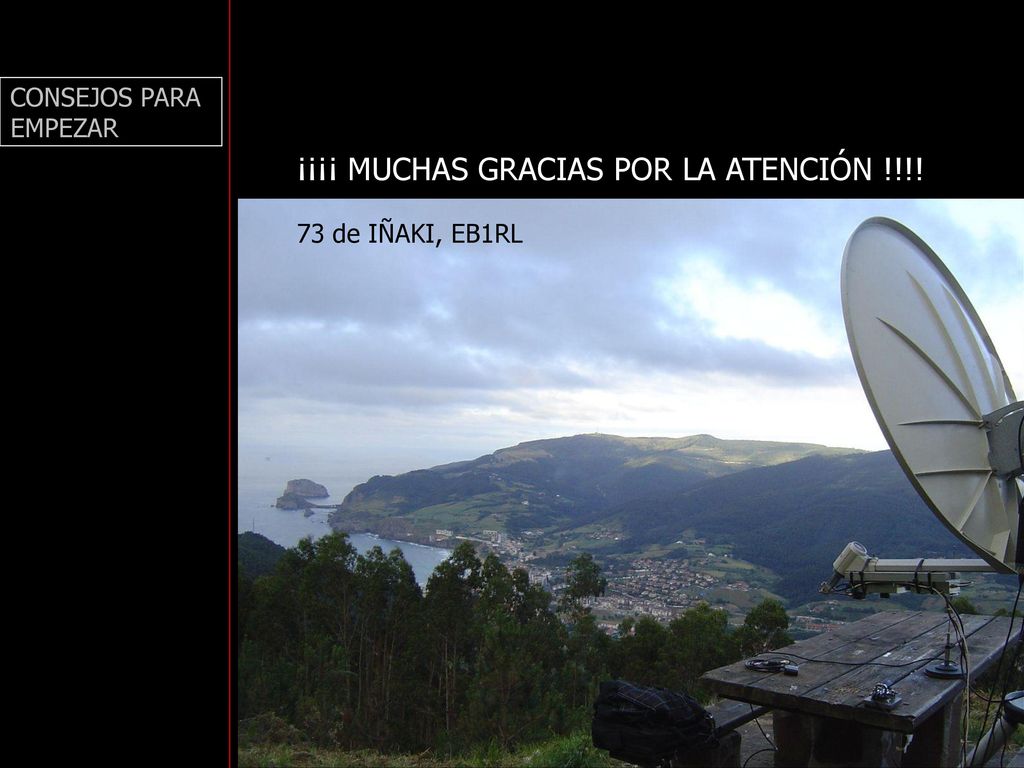

CONSEJOS PARA EMPEZAR ¡¡¡¡ MUCHAS GRACIAS POR LA ATENCIÓN !!!! 73 de IÑAKI, EB1RL
