1 Redes Inalámbricas Clase 4 - Antenas Por: Gonzalo Díaz

2 Ganancia de la Antena, Gd, Gi A menos que otra cosa se especifique, la ganancia se refiere a la dirección de radiación máxima. La ganancia es un factor adimensional relacionado con la potencia, usualmente se expresa en dB. Gi: Ganancia de Potencia isotrópica. Es un concepto donde se usa como referencia una antena istrópica. Gd: La antena de referencia es un dipolo de media onda.

3 Ganancias y Ancho del lóbulo típicos TipoG i [dB]Ancho de lóbulo Isotrópica0360º x 360º Dipolo de media onda 2360º x 120º Hélice (10 vueltas)1435º x 35º Parabólica pequeña 1630º x 30º Parabólica Grande451º x 1º

4 P.I.R.E (EIRP) Potencia equivalente isotrópicamente radiada (en una dirección dada). Es el producto entre la potencia transmitida a la antena y la ganancia de la antena (relativa a una antena isotrópica) en una dirección dada.

5 Reflector de Antenas Son usados para concentrar flujo de energía electromagnética radiada/recibida o para cambiar su dirección. Existen reflectores planos y reflectores parabólicos

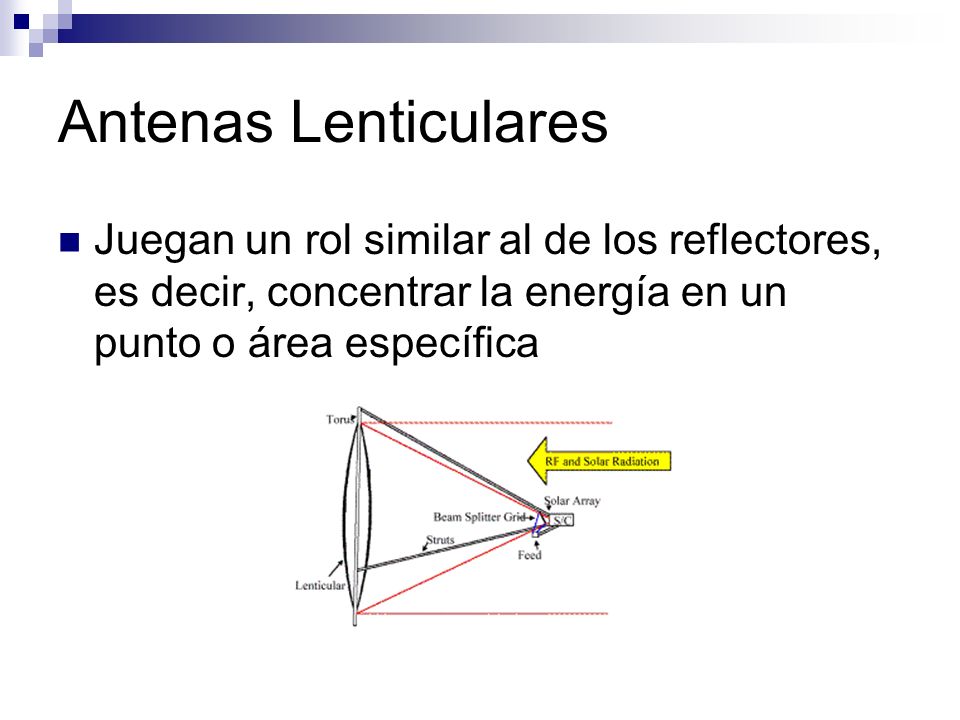

6 Antenas Lenticulares Juegan un rol similar al de los reflectores, es decir, concentrar la energía en un punto o área específica

7 Tipos de antena Antena Direccional  Es una antena que radia (o recibe) mucha mas potencia en ciertas direcciones Usualmente esto se aplica para antenas cuya directividad es mucho mayor que un dipolo de media onda Antena Omni-direccional  Es una antena que tiene un pattern de radiación no direccional al menos en un plano

8 Tipos constructivos de antenas Antena de reflector o parabólica:  Antena provista de un reflector de forma parabólica altamente directiva. Antena lineal:  La que está constituida por un conductor rectilíneo, generalmente vertical. Antena multibanda:  Permite recepción de ondas cortas en diversas frecuencias.

9 Tipos constructivos de antenas (2) Dipolo de media onda:  El dipolo de media onda lineal o dipolo simple es una de las antenas más usadas en frecuencias sobre 2 MHz Antena Yagi:  Antena constituida por varios elementos paralelos y coplanarios, directores, activos y reflectores. Ampliamente usada en recepción de señales televisivas

10 Antenas para comunicaciones terrestres fijas MicroondasHelicoidal YagiParabólica

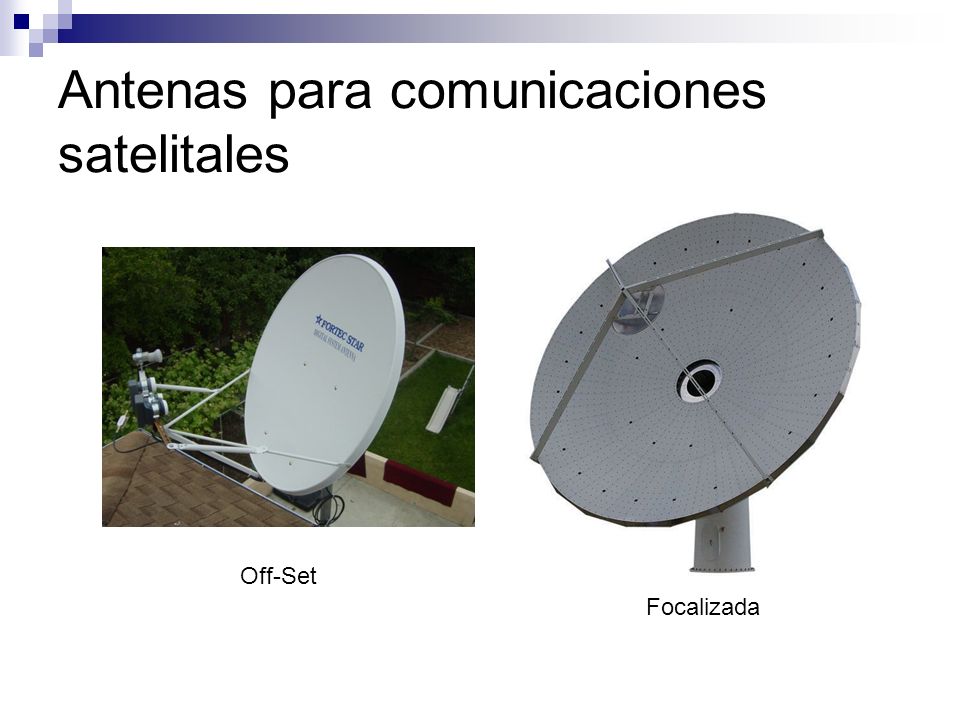

11 Antenas para comunicaciones satelitales Off-Set Focalizada

12 Antenas para comunicaciones celulares, PCS, WLL SectorialOmni-direccional Yagi

13 Antenas para laptop Son antenas construidas con tecnología de circuitos impresos y microstrip. Estas antenas son típicamente helicoidales, dipolos o F-invertidas
