1 Álgebra de Boole Y puertas lógicas

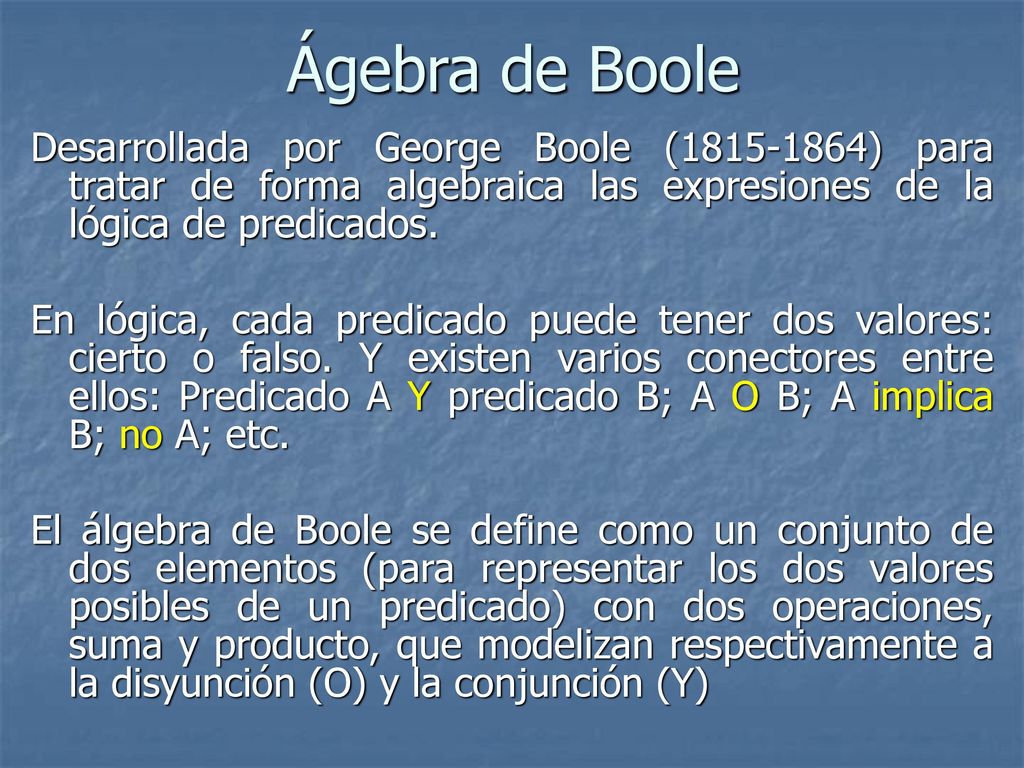

2 Ágebra de Boole Desarrollada por George Boole ( ) para tratar de forma algebraica las expresiones de la lógica de predicados. En lógica, cada predicado puede tener dos valores: cierto o falso. Y existen varios conectores entre ellos: Predicado A Y predicado B; A O B; A implica B; no A; etc. El álgebra de Boole se define como un conjunto de dos elementos (para representar los dos valores posibles de un predicado) con dos operaciones, suma y producto, que modelizan respectivamente a la disyunción (O) y la conjunción (Y)

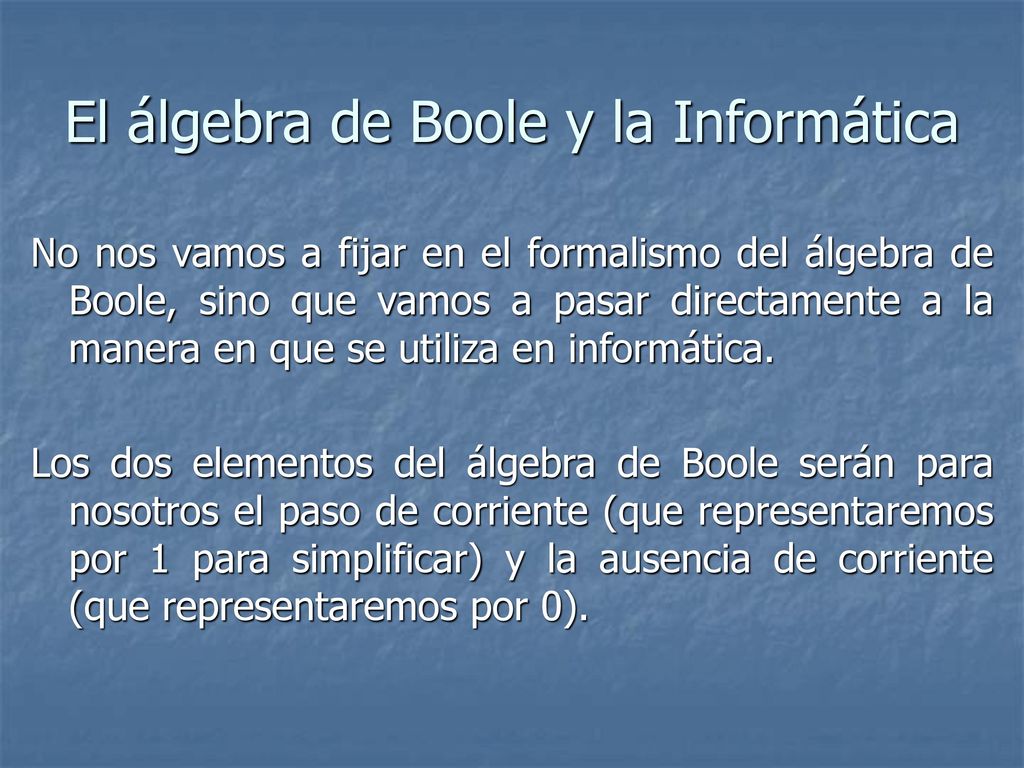

3 El álgebra de Boole y la Informática
No nos vamos a fijar en el formalismo del álgebra de Boole, sino que vamos a pasar directamente a la manera en que se utiliza en informática. Los dos elementos del álgebra de Boole serán para nosotros el paso de corriente (que representaremos por 1 para simplificar) y la ausencia de corriente (que representaremos por 0).

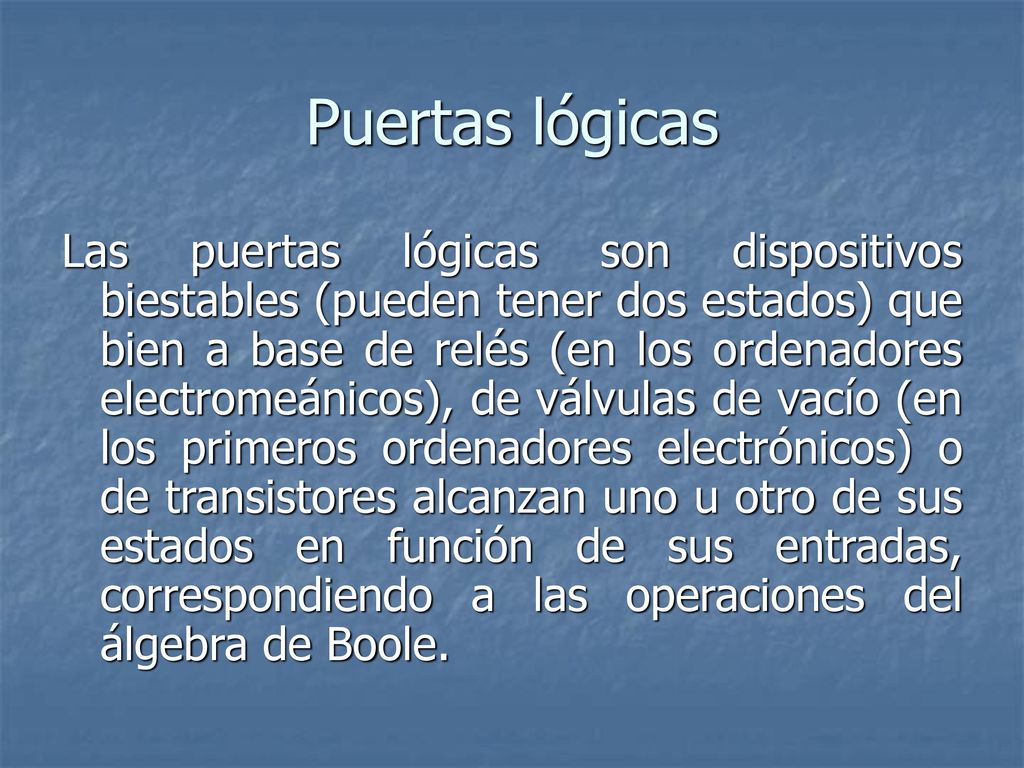

4 Puertas lógicas Las puertas lógicas son dispositivos biestables (pueden tener dos estados) que bien a base de relés (en los ordenadores electromeánicos), de válvulas de vacío (en los primeros ordenadores electrónicos) o de transistores alcanzan uno u otro de sus estados en función de sus entradas, correspondiendo a las operaciones del álgebra de Boole.

5 Puertas lógicas con transistores
Los transistores están formados por elementos fabricados por algún semiconductor (generalmente silicio) que deja pasar la corriente si alcanza cierto umbral de carga: Si no recibe suficiente corriente, la almacena y se comporta como un aislante, no dejando pasar ni siquiera esa poca que recibe. Si recibe suficiente corriente, la transmite comportán-dose como un conductor.

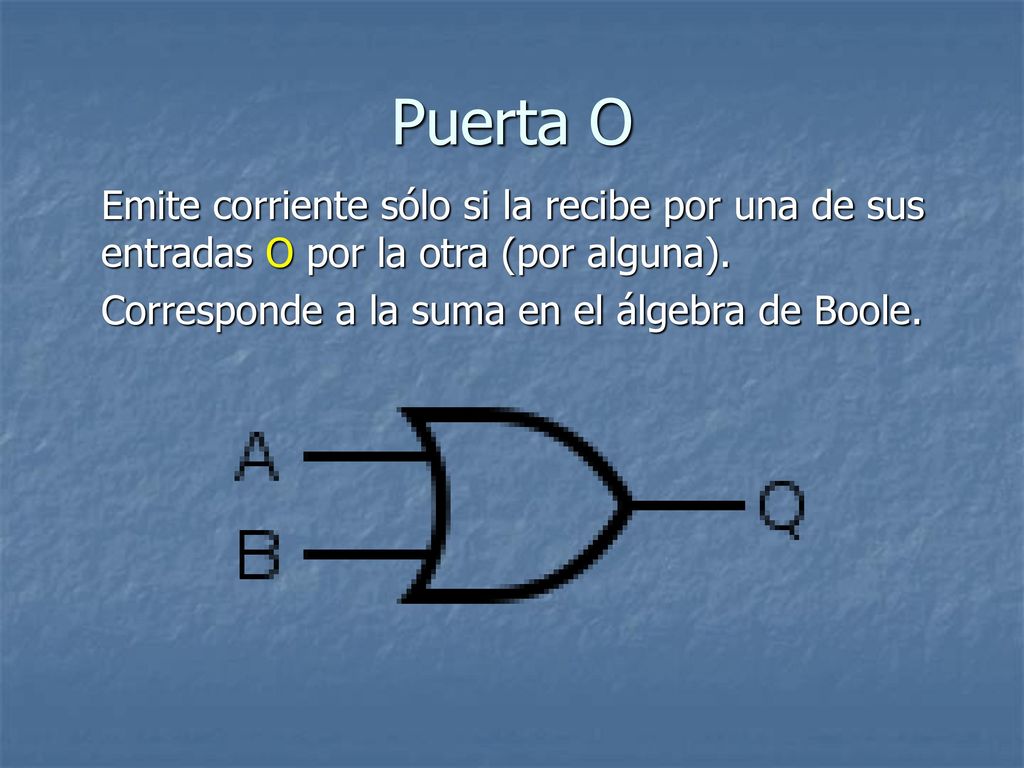

6 Puerta O Emite corriente sólo si la recibe por una de sus entradas O por la otra (por alguna). Corresponde a la suma en el álgebra de Boole.

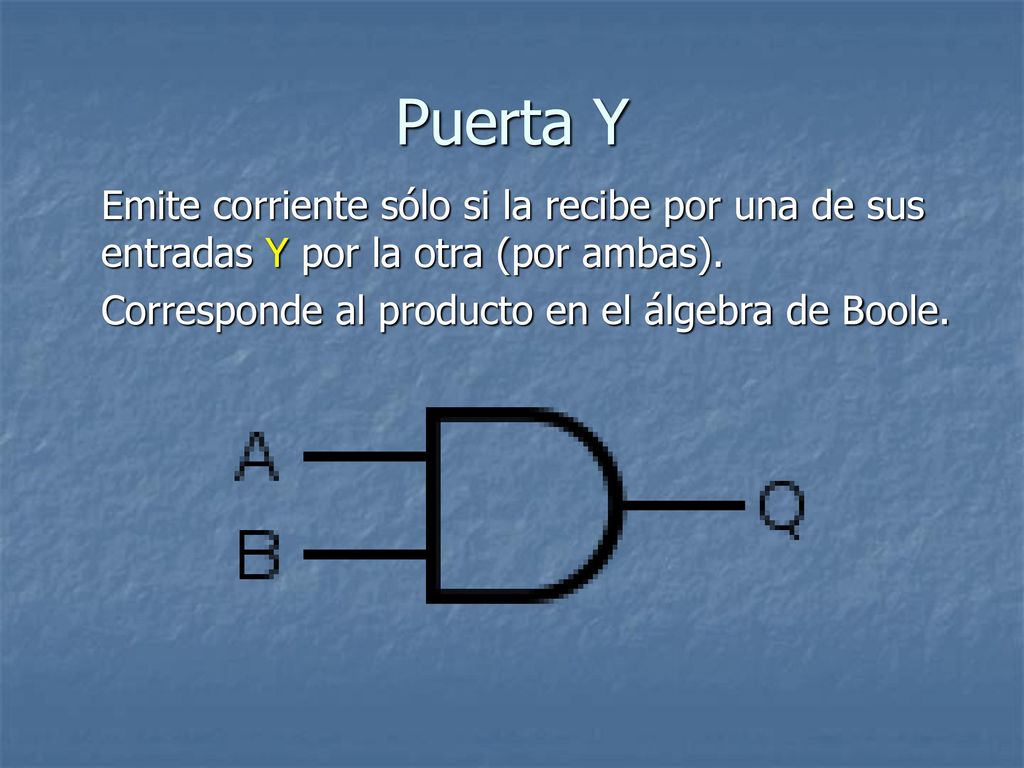

7 Puerta Y Emite corriente sólo si la recibe por una de sus entradas Y por la otra (por ambas). Corresponde al producto en el álgebra de Boole.

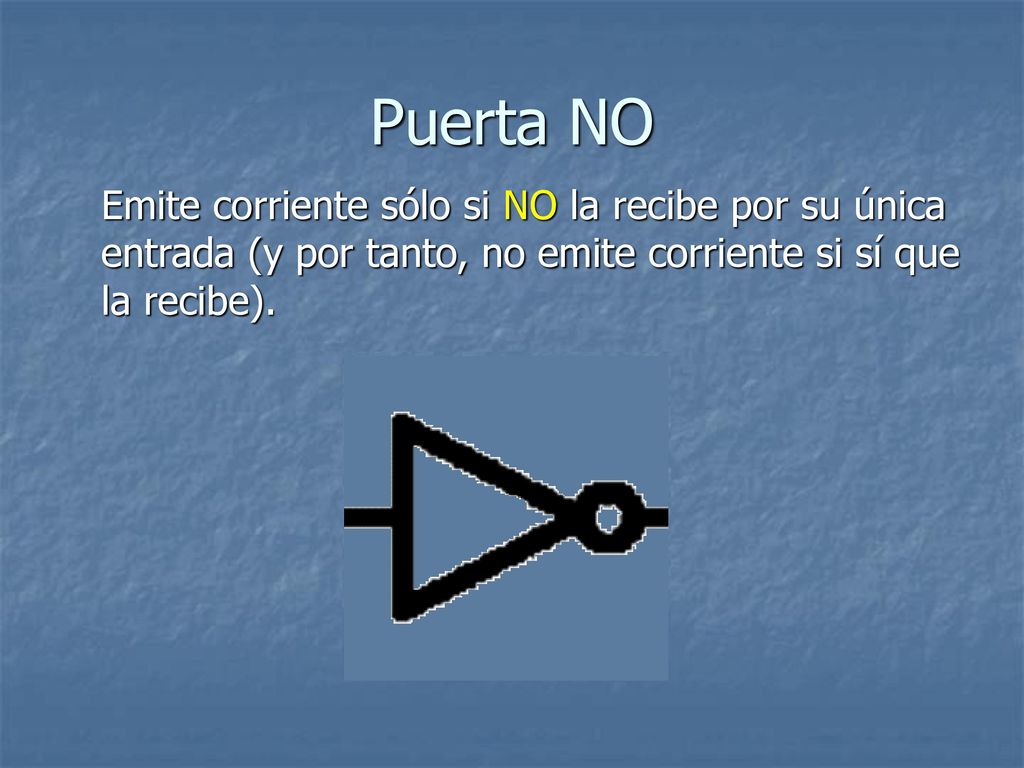

8 Puerta NO Emite corriente sólo si NO la recibe por su única entrada (y por tanto, no emite corriente si sí que la recibe).
