PRÁCTICA 2, BLOQUE 1: MAPA TOPOGRÁFICO

Presentación del tema: "PRÁCTICA 2, BLOQUE 1: MAPA TOPOGRÁFICO"— Transcripción de la presentación:

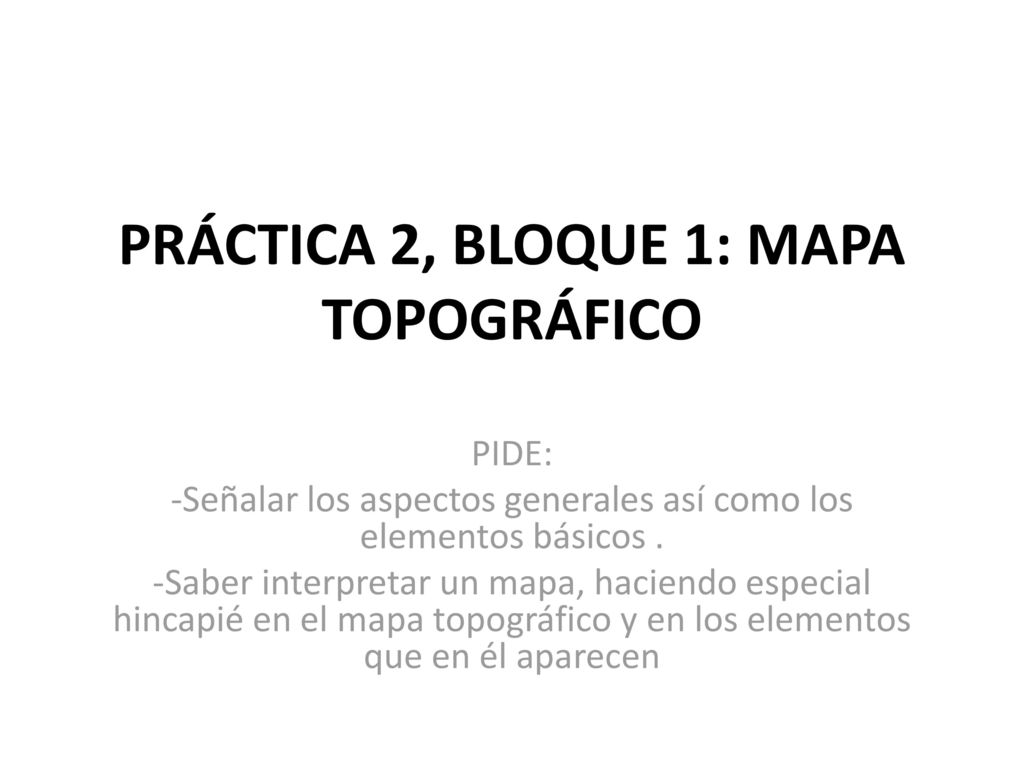

1 PRÁCTICA 2, BLOQUE 1: MAPA TOPOGRÁFICO
PIDE: Señalar los aspectos generales así como los elementos básicos . Saber interpretar un mapa, haciendo especial hincapié en el mapa topográfico y en los elementos que en él aparecen

2

3

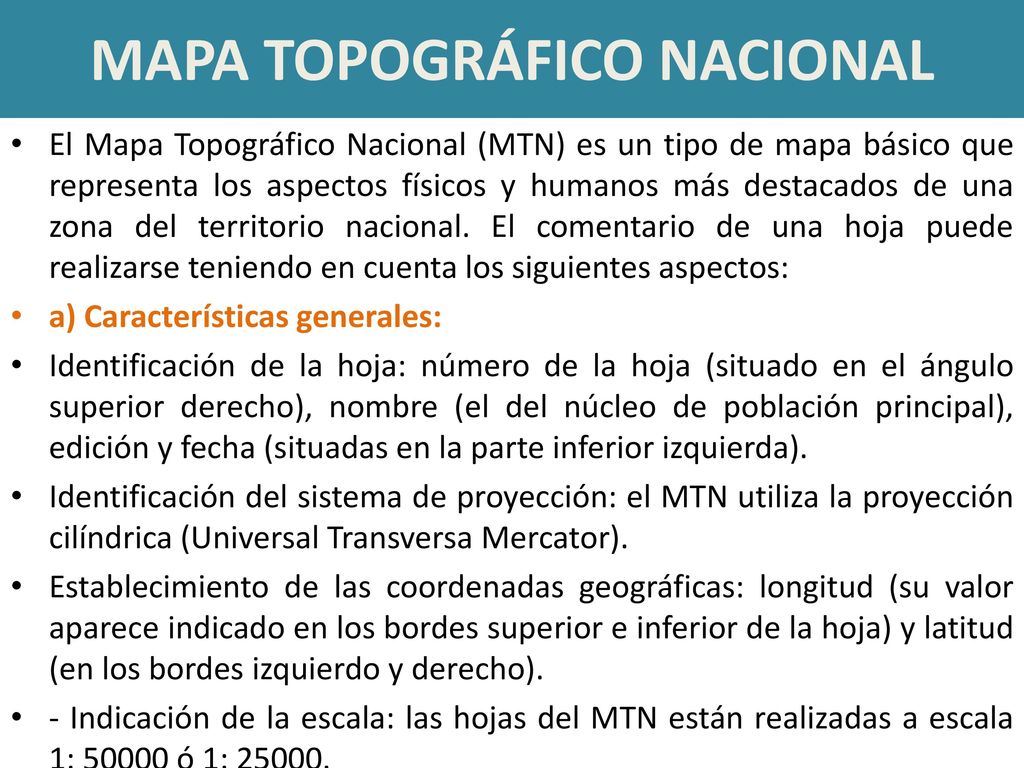

4 MAPA TOPOGRÁFICO NACIONAL
El Mapa Topográfico Nacional (MTN) es un tipo de mapa básico que representa los aspectos físicos y humanos más destacados de una zona del territorio nacional. El comentario de una hoja puede realizarse teniendo en cuenta los siguientes aspectos: a) Características generales: Identificación de la hoja: número de la hoja (situado en el ángulo superior derecho), nombre (el del núcleo de población principal), edición y fecha (situadas en la parte inferior izquierda). Identificación del sistema de proyección: el MTN utiliza la proyección cilíndrica (Universal Transversa Mercator). Establecimiento de las coordenadas geográficas: longitud (su valor aparece indicado en los bordes superior e inferior de la hoja) y latitud (en los bordes izquierdo y derecho). - Indicación de la escala: las hojas del MTN están realizadas a escala 1: ó 1:

5

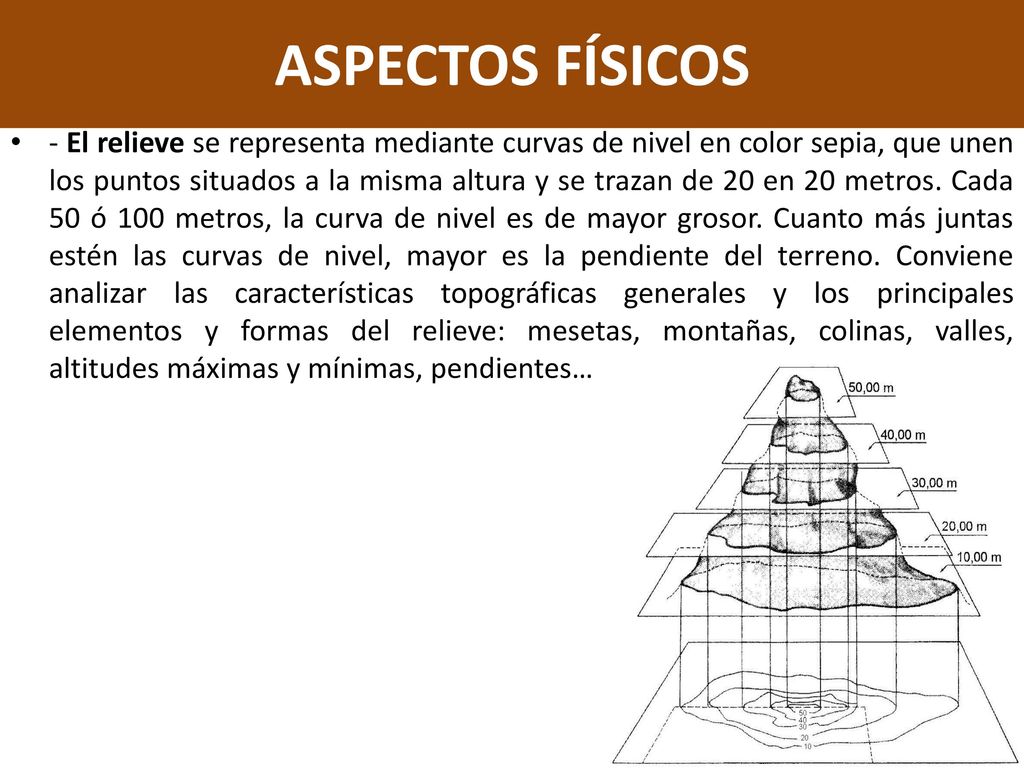

6 ASPECTOS FÍSICOS - El relieve se representa mediante curvas de nivel en color sepia, que unen los puntos situados a la misma altura y se trazan de 20 en 20 metros. Cada 50 ó 100 metros, la curva de nivel es de mayor grosor. Cuanto más juntas estén las curvas de nivel, mayor es la pendiente del terreno. Conviene analizar las características topográficas generales y los principales elementos y formas del relieve: mesetas, montañas, colinas, valles, altitudes máximas y mínimas, pendientes…

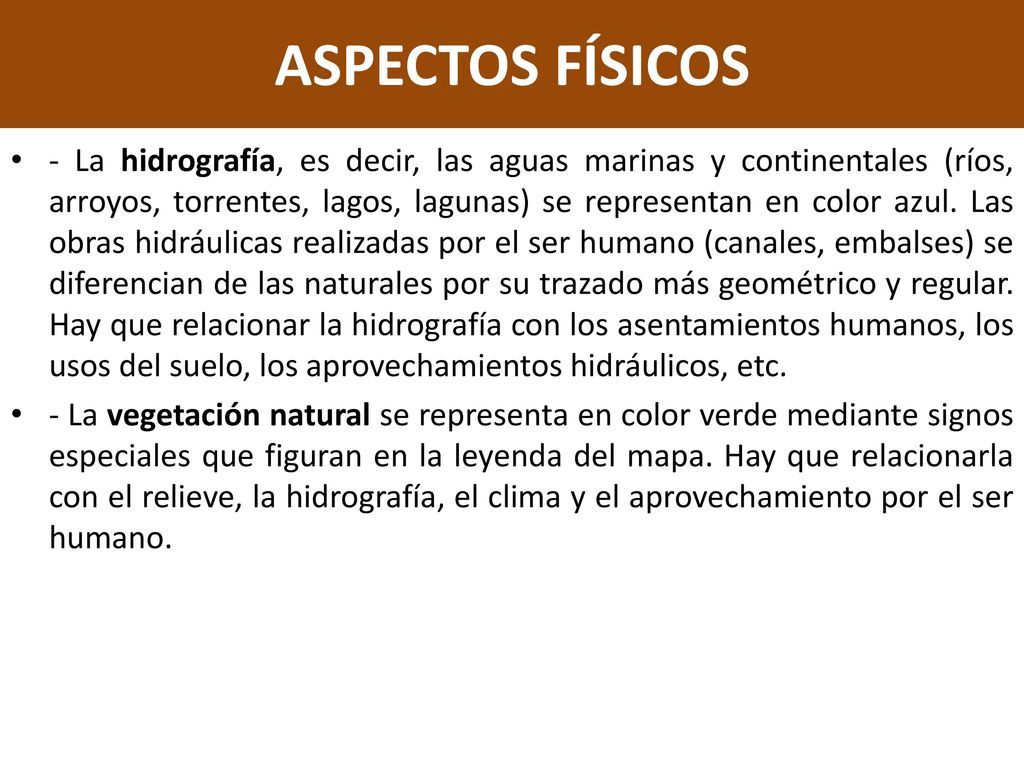

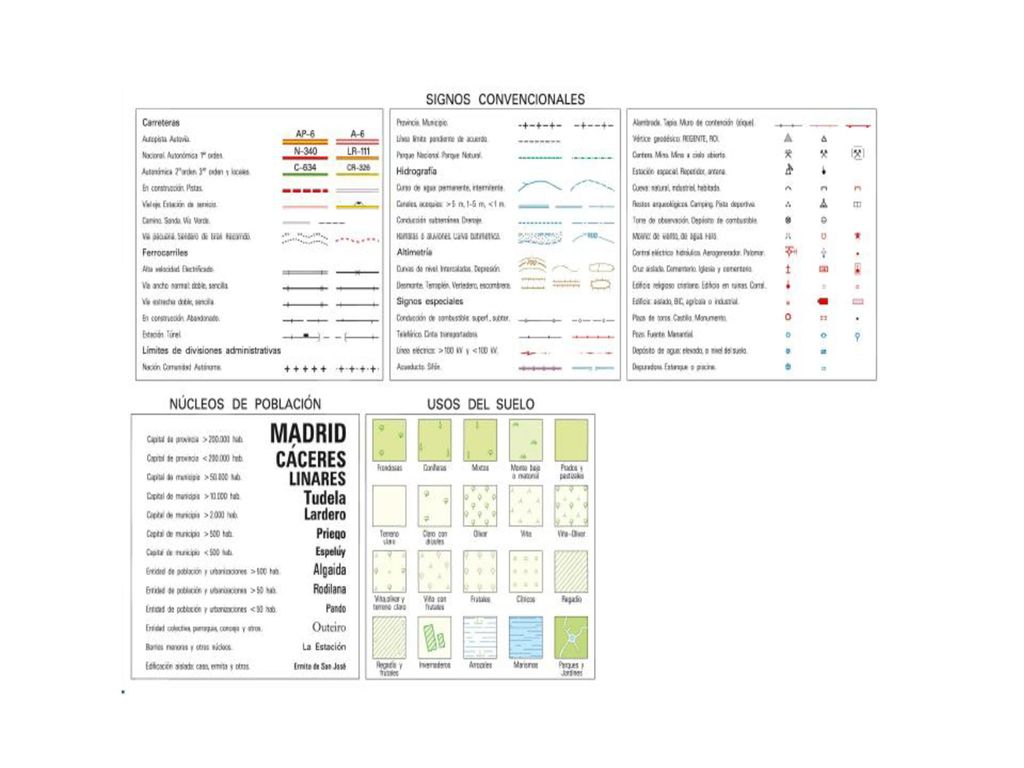

7 ASPECTOS FÍSICOS - La hidrografía, es decir, las aguas marinas y continentales (ríos, arroyos, torrentes, lagos, lagunas) se representan en color azul. Las obras hidráulicas realizadas por el ser humano (canales, embalses) se diferencian de las naturales por su trazado más geométrico y regular. Hay que relacionar la hidrografía con los asentamientos humanos, los usos del suelo, los aprovechamientos hidráulicos, etc. - La vegetación natural se representa en color verde mediante signos especiales que figuran en la leyenda del mapa. Hay que relacionarla con el relieve, la hidrografía, el clima y el aprovechamiento por el ser humano.

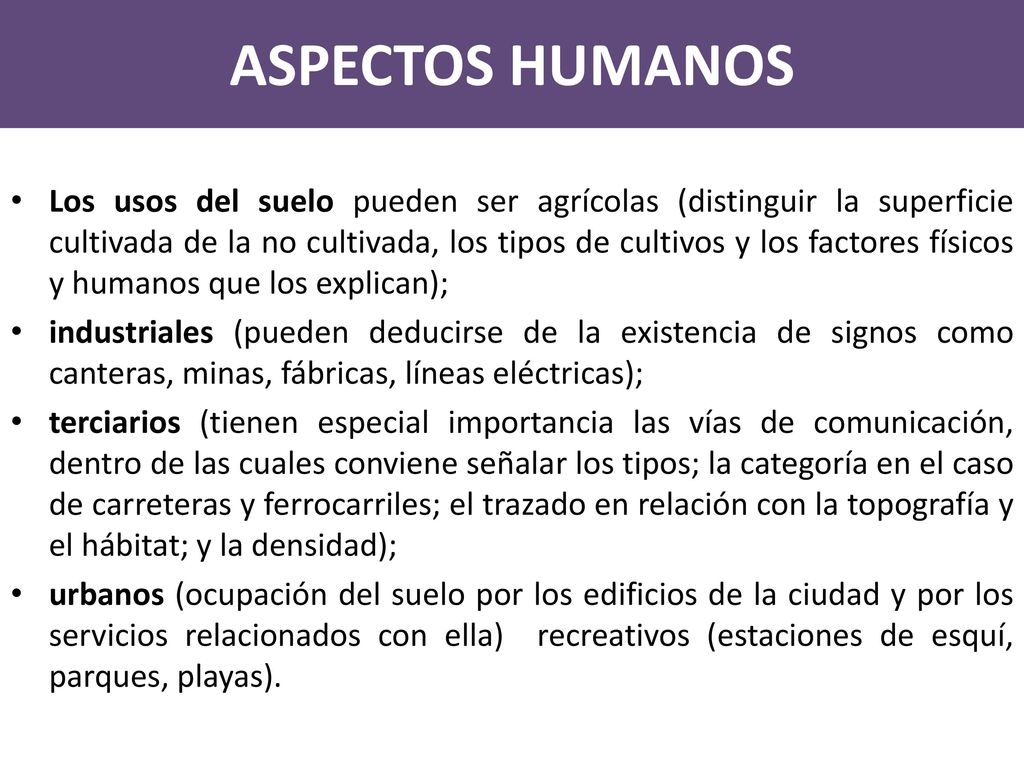

8 ASPECTOS HUMANOS Los usos del suelo pueden ser agrícolas (distinguir la superficie cultivada de la no cultivada, los tipos de cultivos y los factores físicos y humanos que los explican); industriales (pueden deducirse de la existencia de signos como canteras, minas, fábricas, líneas eléctricas); terciarios (tienen especial importancia las vías de comunicación, dentro de las cuales conviene señalar los tipos; la categoría en el caso de carreteras y ferrocarriles; el trazado en relación con la topografía y el hábitat; y la densidad); urbanos (ocupación del suelo por los edificios de la ciudad y por los servicios relacionados con ella) recreativos (estaciones de esquí, parques, playas).

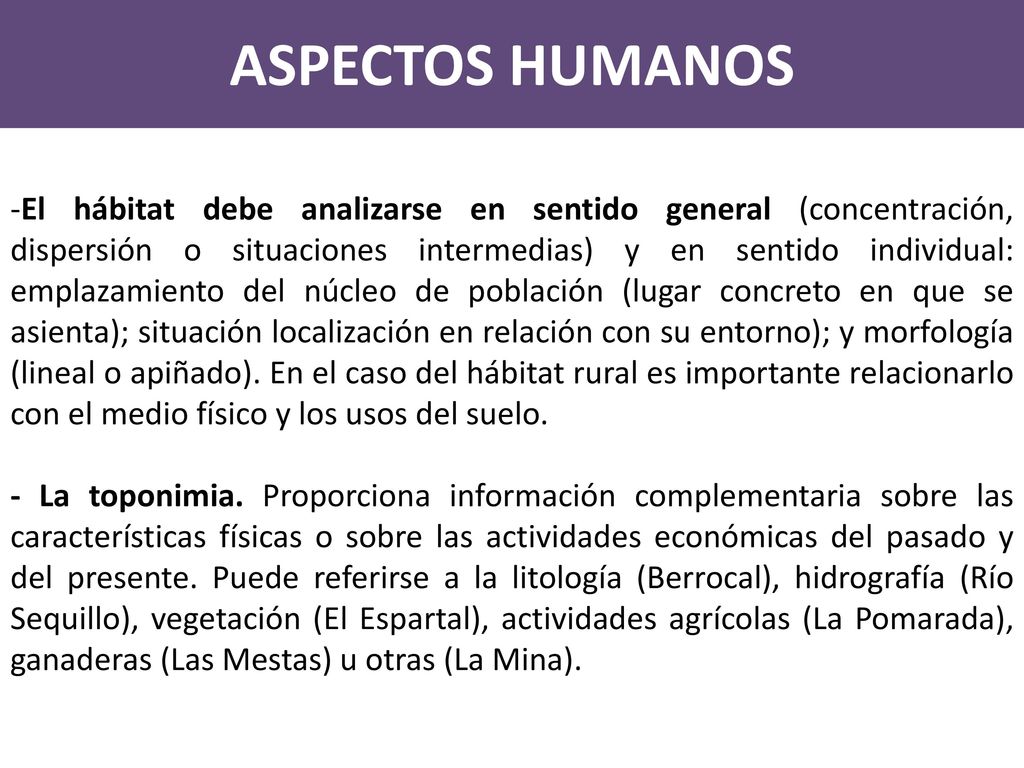

9 ASPECTOS HUMANOS El hábitat debe analizarse en sentido general (concentración, dispersión o situaciones intermedias) y en sentido individual: emplazamiento del núcleo de población (lugar concreto en que se asienta); situación localización en relación con su entorno); y morfología (lineal o apiñado). En el caso del hábitat rural es importante relacionarlo con el medio físico y los usos del suelo. - La toponimia. Proporciona información complementaria sobre las características físicas o sobre las actividades económicas del pasado y del presente. Puede referirse a la litología (Berrocal), hidrografía (Río Sequillo), vegetación (El Espartal), actividades agrícolas (La Pomarada), ganaderas (Las Mestas) u otras (La Mina).

10

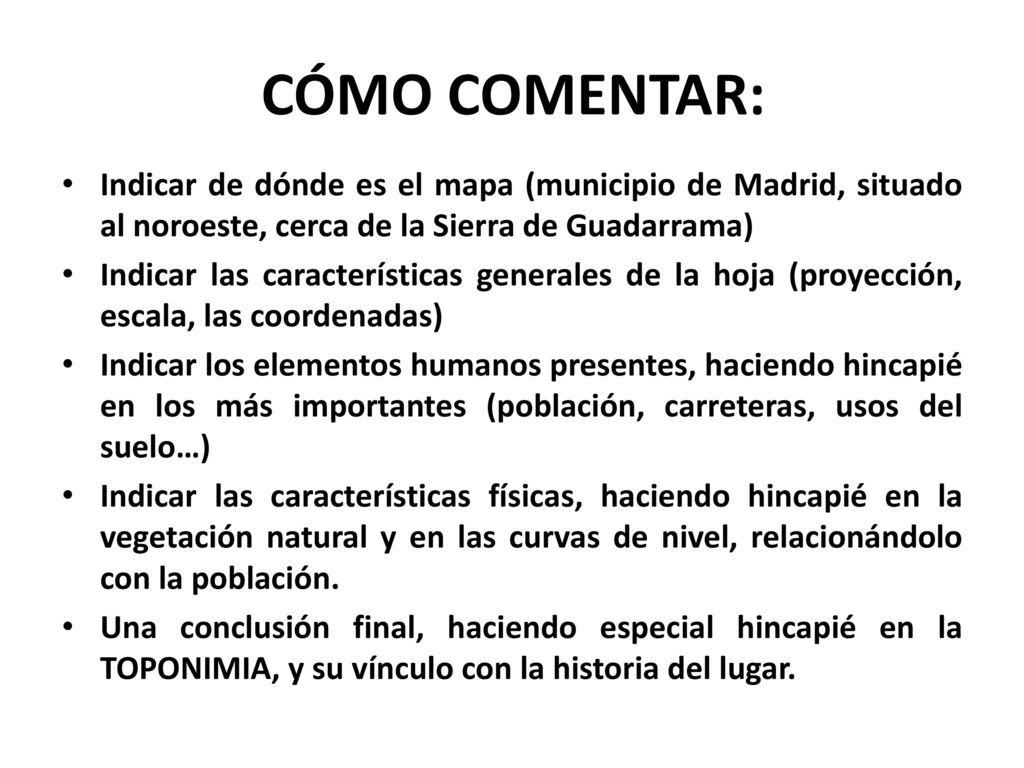

11 CÓMO COMENTAR: Indicar de dónde es el mapa (municipio de Madrid, situado al noroeste, cerca de la Sierra de Guadarrama) Indicar las características generales de la hoja (proyección, escala, las coordenadas) Indicar los elementos humanos presentes, haciendo hincapié en los más importantes (población, carreteras, usos del suelo…) Indicar las características físicas, haciendo hincapié en la vegetación natural y en las curvas de nivel, relacionándolo con la población. Una conclusión final, haciendo especial hincapié en la TOPONIMIA, y su vínculo con la historia del lugar.

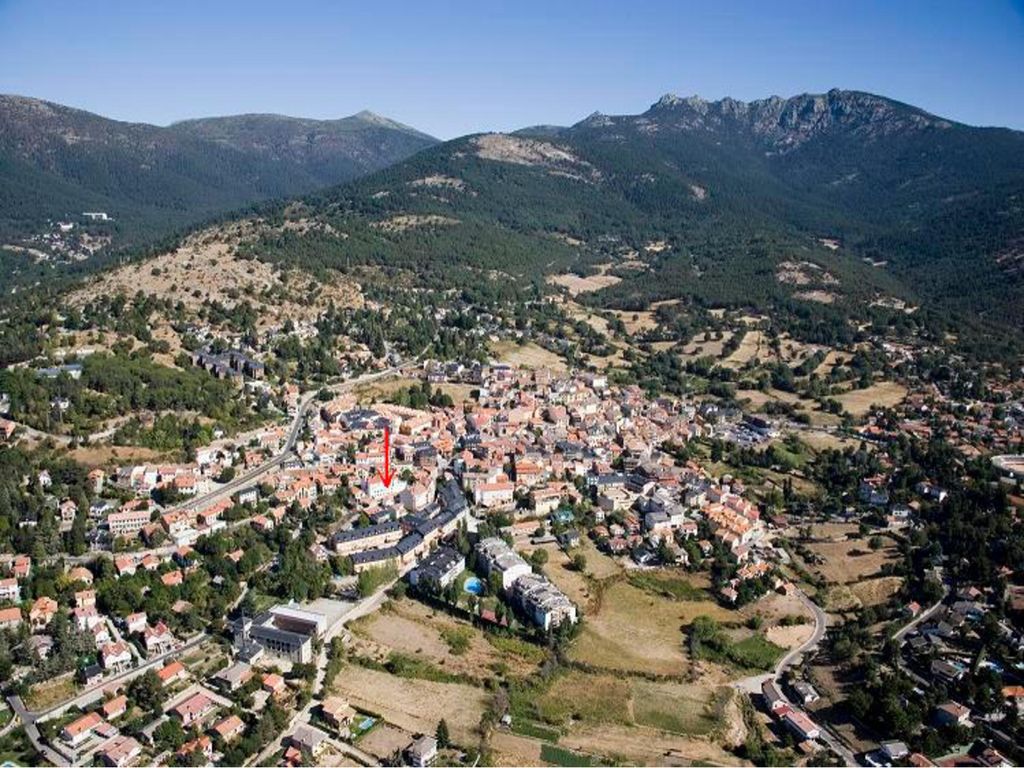

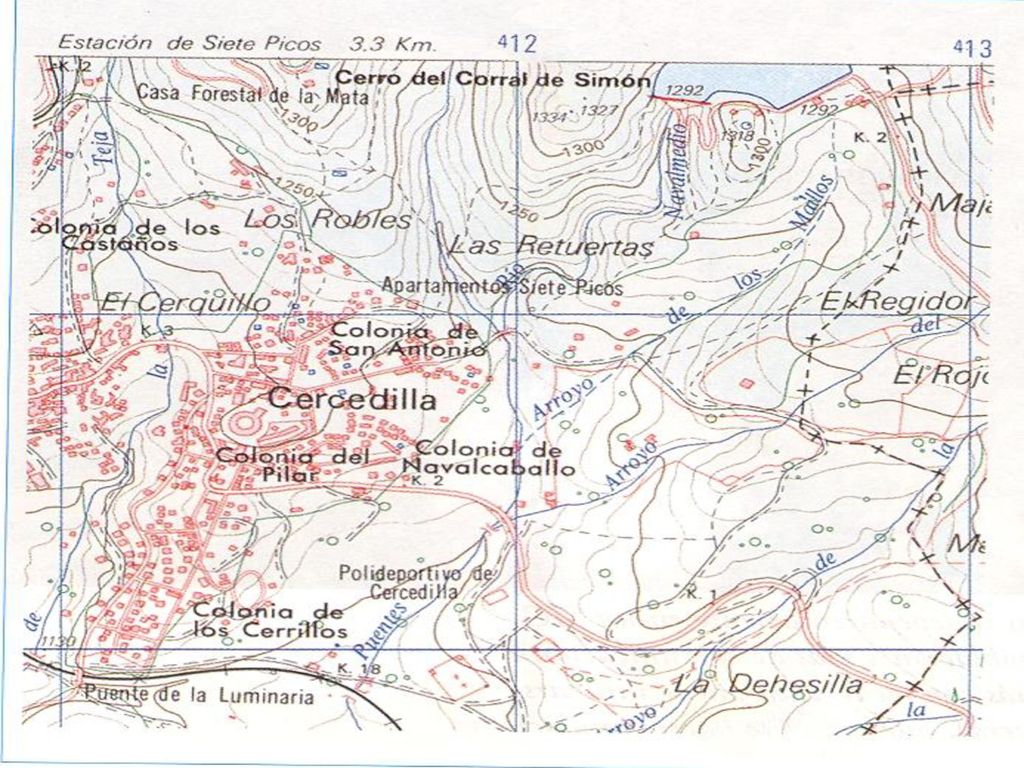

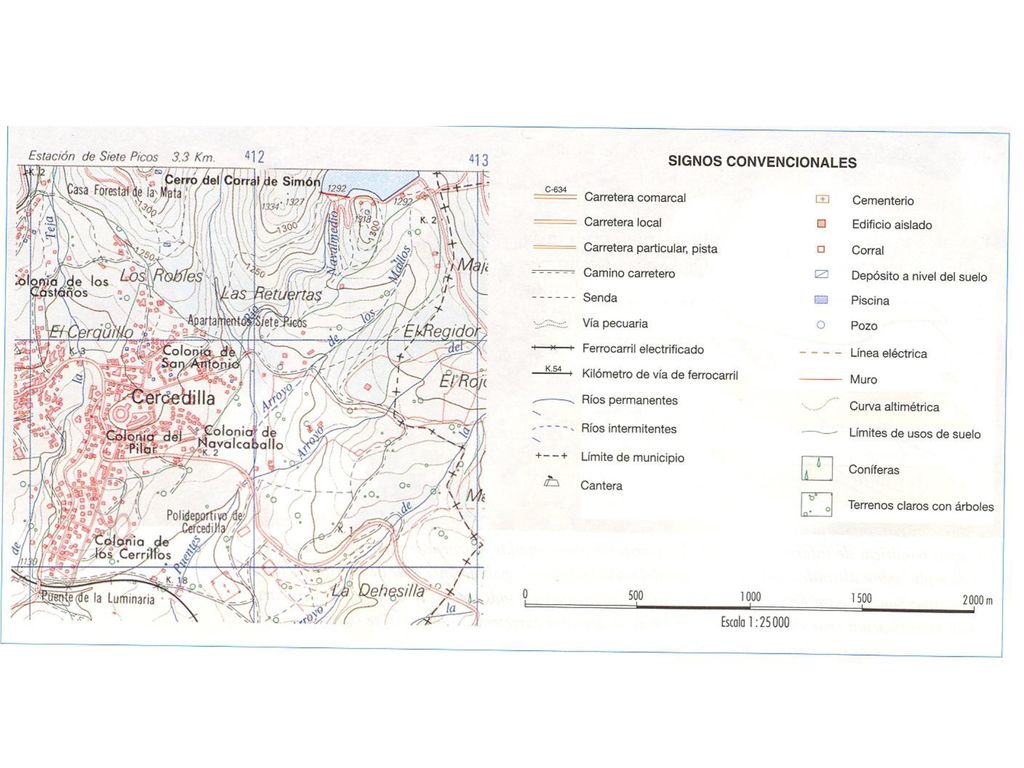

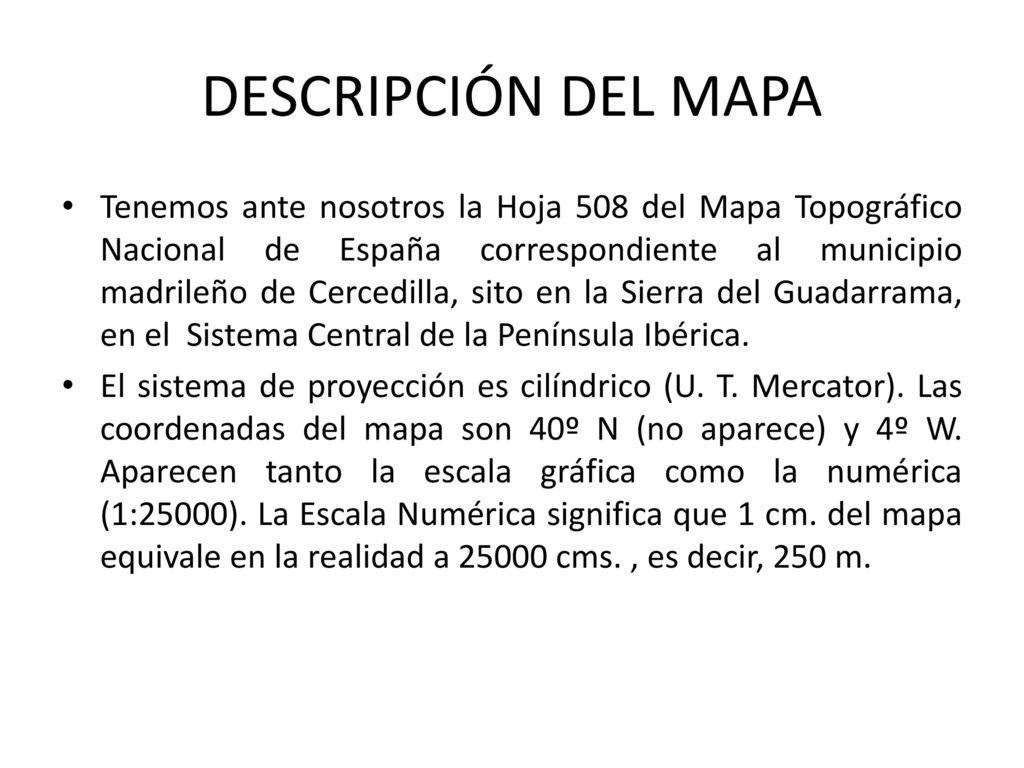

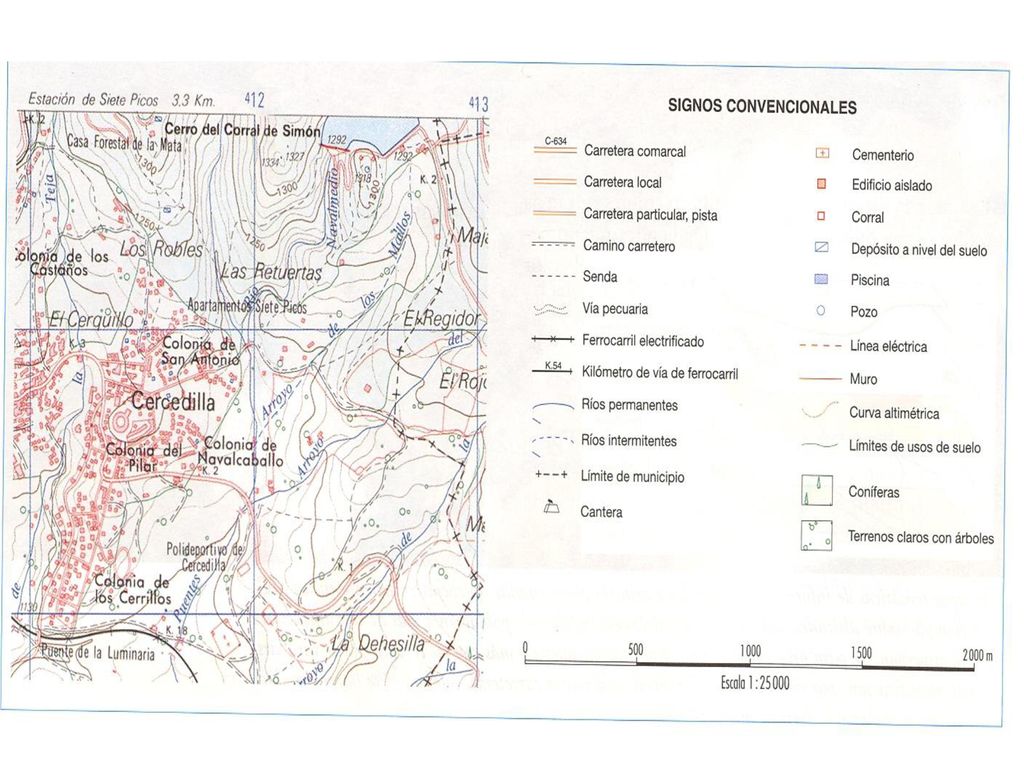

12 DESCRIPCIÓN DEL MAPA Tenemos ante nosotros la Hoja 508 del Mapa Topográfico Nacional de España correspondiente al municipio madrileño de Cercedilla, sito en la Sierra del Guadarrama, en el Sistema Central de la Península Ibérica. El sistema de proyección es cilíndrico (U. T. Mercator). Las coordenadas del mapa son 40º N (no aparece) y 4º W. Aparecen tanto la escala gráfica como la numérica (1:25000). La Escala Numérica significa que 1 cm. del mapa equivale en la realidad a cms. , es decir, 250 m.

13

14

15

16

17

18

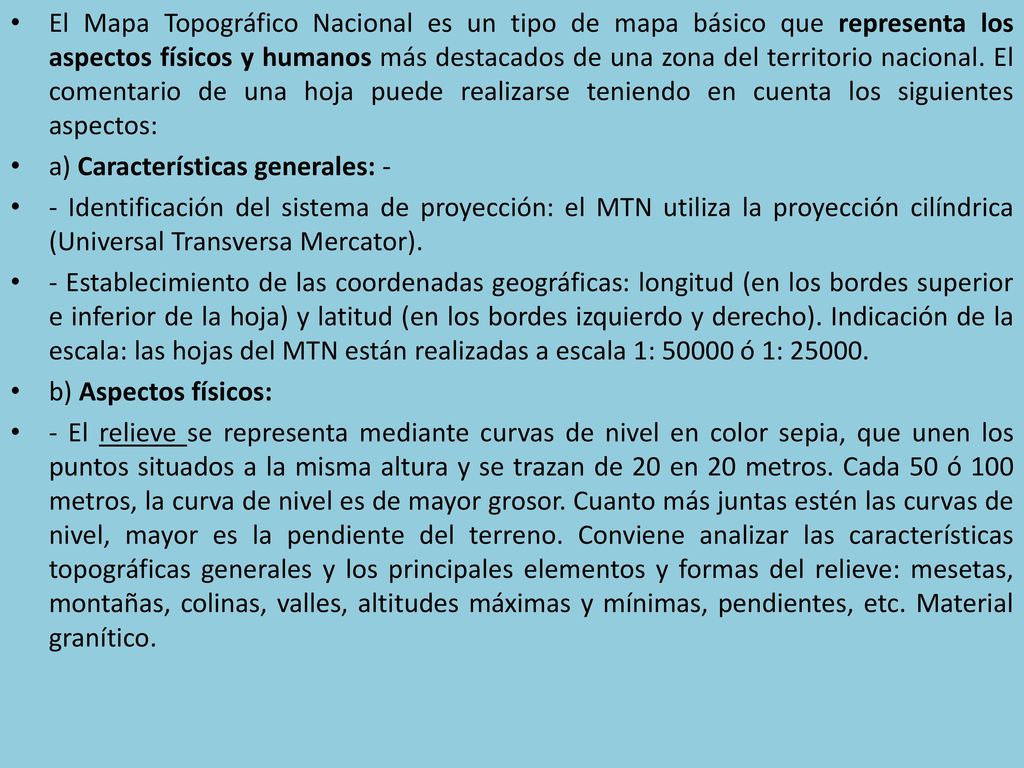

19 El Mapa Topográfico Nacional es un tipo de mapa básico que representa los aspectos físicos y humanos más destacados de una zona del territorio nacional. El comentario de una hoja puede realizarse teniendo en cuenta los siguientes aspectos: a) Características generales: - - Identificación del sistema de proyección: el MTN utiliza la proyección cilíndrica (Universal Transversa Mercator). - Establecimiento de las coordenadas geográficas: longitud (en los bordes superior e inferior de la hoja) y latitud (en los bordes izquierdo y derecho). Indicación de la escala: las hojas del MTN están realizadas a escala 1: ó 1: b) Aspectos físicos: - El relieve se representa mediante curvas de nivel en color sepia, que unen los puntos situados a la misma altura y se trazan de 20 en 20 metros. Cada 50 ó 100 metros, la curva de nivel es de mayor grosor. Cuanto más juntas estén las curvas de nivel, mayor es la pendiente del terreno. Conviene analizar las características topográficas generales y los principales elementos y formas del relieve: mesetas, montañas, colinas, valles, altitudes máximas y mínimas, pendientes, etc. Material granítico.

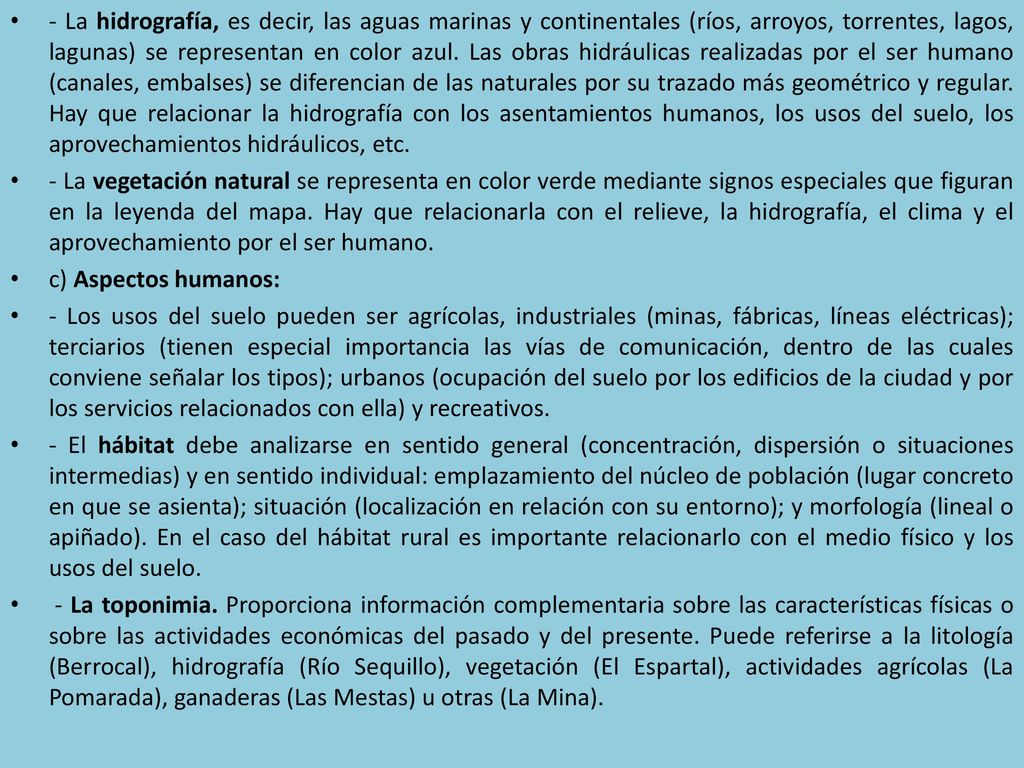

20 - La hidrografía, es decir, las aguas marinas y continentales (ríos, arroyos, torrentes, lagos, lagunas) se representan en color azul. Las obras hidráulicas realizadas por el ser humano (canales, embalses) se diferencian de las naturales por su trazado más geométrico y regular. Hay que relacionar la hidrografía con los asentamientos humanos, los usos del suelo, los aprovechamientos hidráulicos, etc. - La vegetación natural se representa en color verde mediante signos especiales que figuran en la leyenda del mapa. Hay que relacionarla con el relieve, la hidrografía, el clima y el aprovechamiento por el ser humano. c) Aspectos humanos: - Los usos del suelo pueden ser agrícolas, industriales (minas, fábricas, líneas eléctricas); terciarios (tienen especial importancia las vías de comunicación, dentro de las cuales conviene señalar los tipos); urbanos (ocupación del suelo por los edificios de la ciudad y por los servicios relacionados con ella) y recreativos. - El hábitat debe analizarse en sentido general (concentración, dispersión o situaciones intermedias) y en sentido individual: emplazamiento del núcleo de población (lugar concreto en que se asienta); situación (localización en relación con su entorno); y morfología (lineal o apiñado). En el caso del hábitat rural es importante relacionarlo con el medio físico y los usos del suelo. - La toponimia. Proporciona información complementaria sobre las características físicas o sobre las actividades económicas del pasado y del presente. Puede referirse a la litología (Berrocal), hidrografía (Río Sequillo), vegetación (El Espartal), actividades agrícolas (La Pomarada), ganaderas (Las Mestas) u otras (La Mina).
