Máquinas de desplazamiento positivo

Presentación del tema: "Máquinas de desplazamiento positivo"— Transcripción de la presentación:

1 Máquinas de desplazamiento positivo
Jazmín Dinamarca Velásquez

2 Diferencia entre bombas y compresores
Máquinas hidráulicas, fluidos líquidos e incompresibles COMPRESORES: Maquinas térmicas ,fluidos compresibles como gases y vapores Tienen un mismo fin que es aumentar la presión y desplazar ciertos fluidos

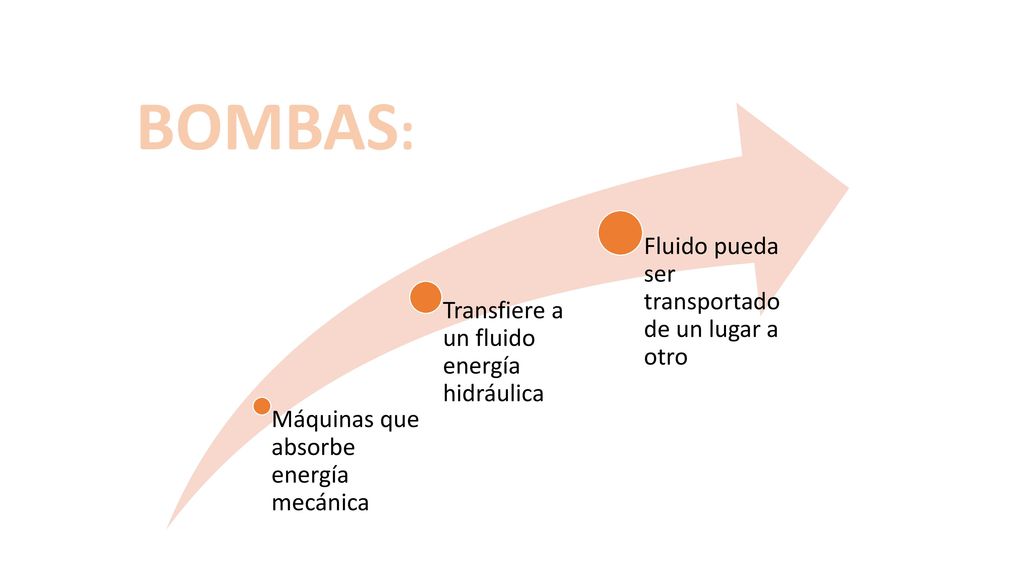

3 BOMBAS: Fluido pueda ser transportado de un lugar a otro
Máquinas que absorbe energía mecánica Transfiere a un fluido energía hidráulica Fluido pueda ser transportado de un lugar a otro

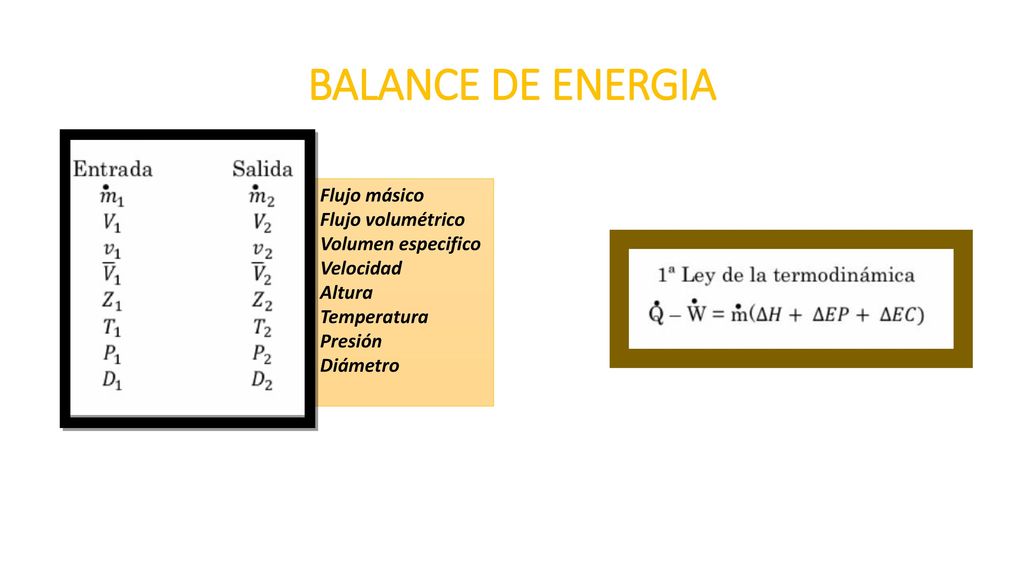

4 BALANCE DE ENERGIA Flujo másico Flujo volumétrico Volumen especifico
Velocidad Altura Temperatura Presión Diámetro

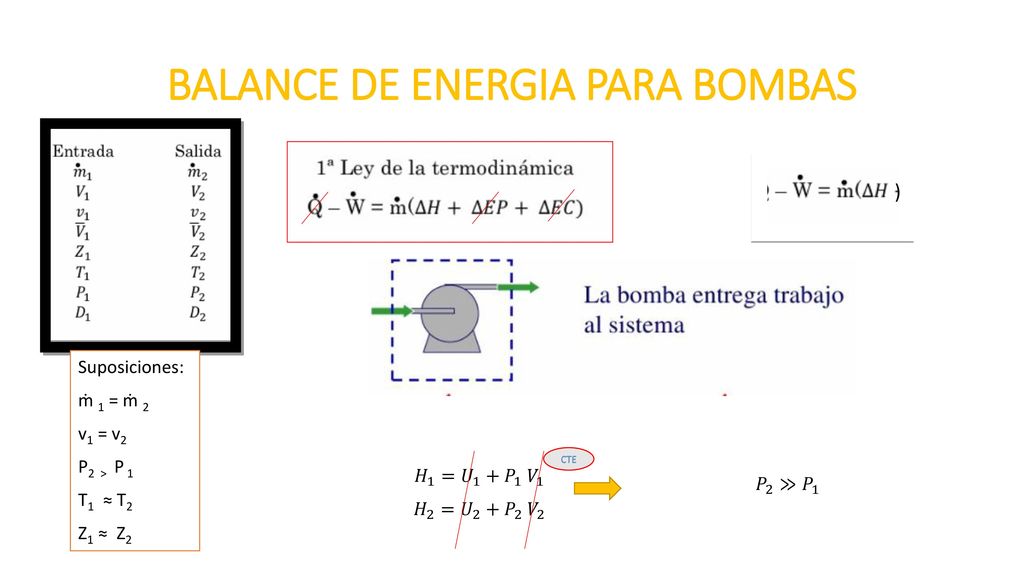

5 BALANCE DE ENERGIA PARA BOMBAS
) Suposiciones: ṁ 1 = ṁ 2 v1 = v2 P2 > P 1 T1  ≈ T2 Z1 ≈ Z2 CTE 𝐻 1 = 𝑈 1 + 𝑃 1 𝑉 1 𝐻 2 = 𝑈 2 + 𝑃 2 𝑉 2 𝑃 2 ≫ 𝑃 1

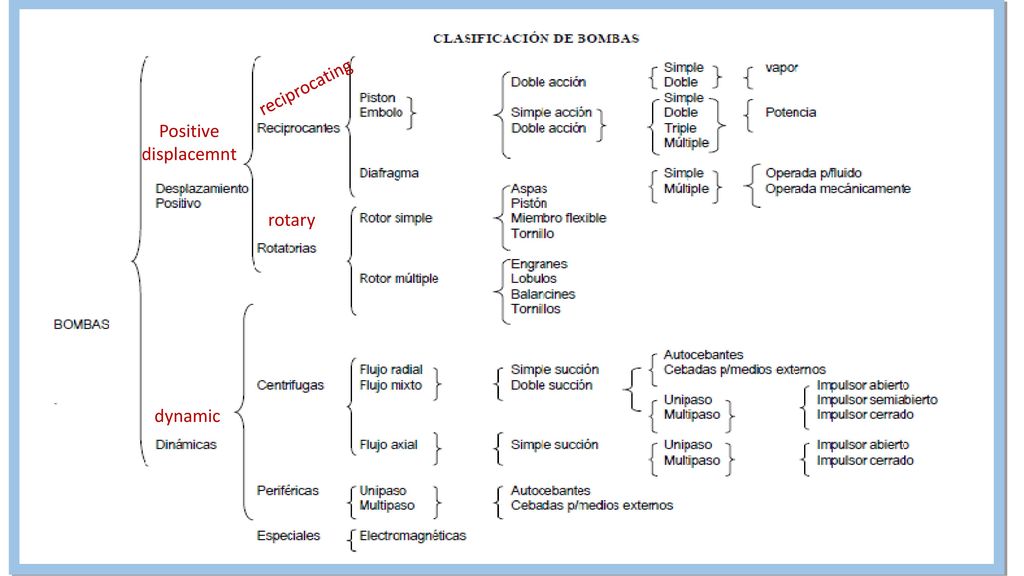

6 reciprocating Positive displacemnt rotary dynamic

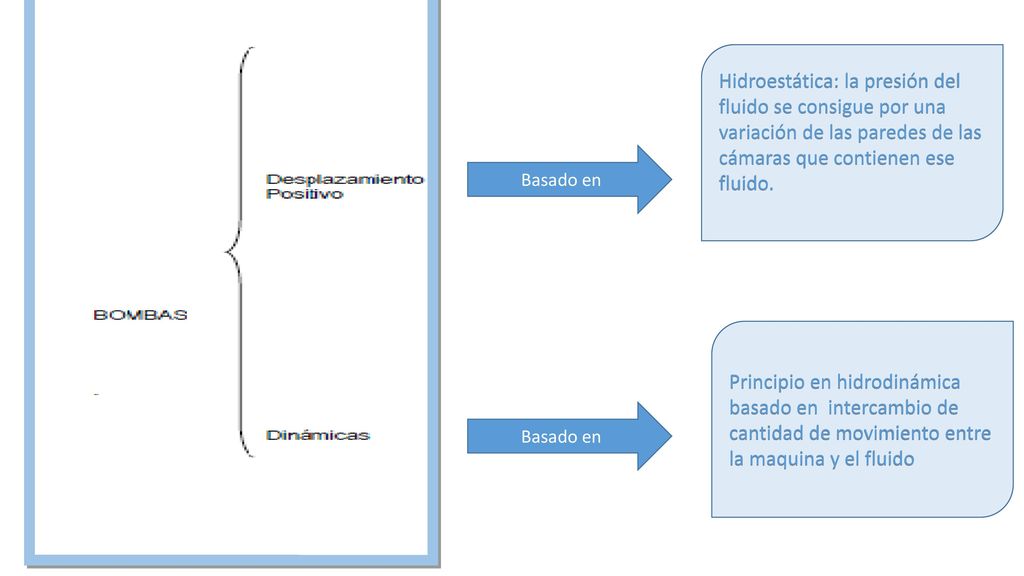

7 Hidroestática: la presión del fluido se consigue por una variación de las paredes de las cámaras que contienen ese fluido. Basado en Principio en hidrodinámica basado en intercambio de cantidad de movimiento entre la maquina y el fluido Basado en

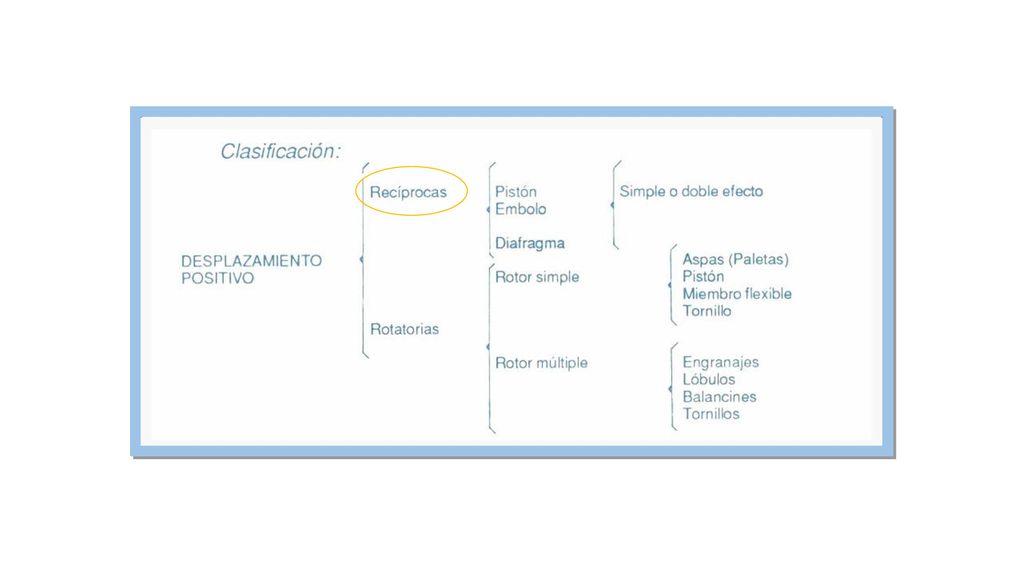

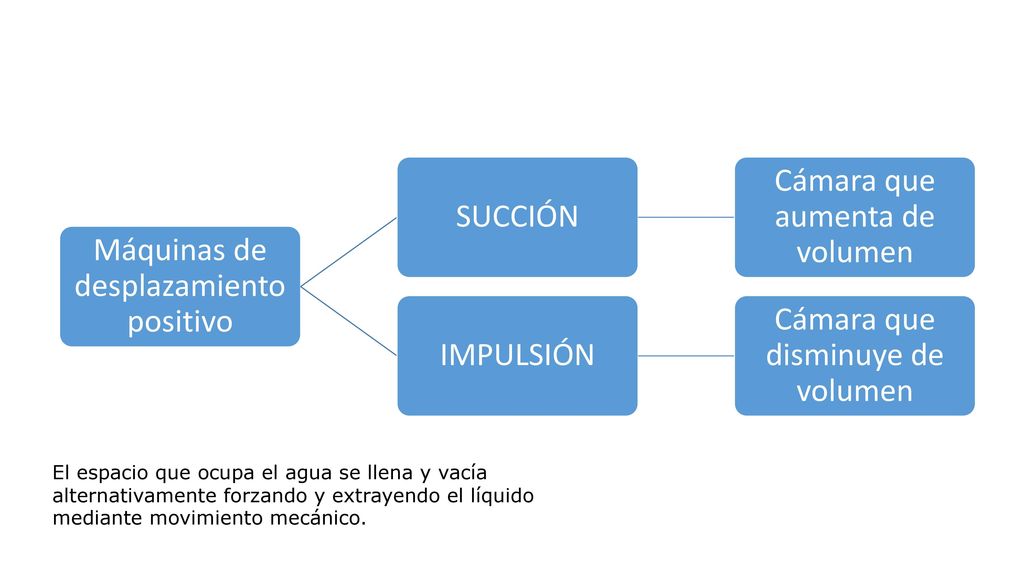

8 Máquinas de desplazamiento positivo SUCCIÓN
Cámara que aumenta de volumen IMPULSIÓN Cámara que disminuye de volumen El espacio que ocupa el agua se llena y vacía alternativamente forzando y extrayendo el líquido mediante movimiento mecánico.

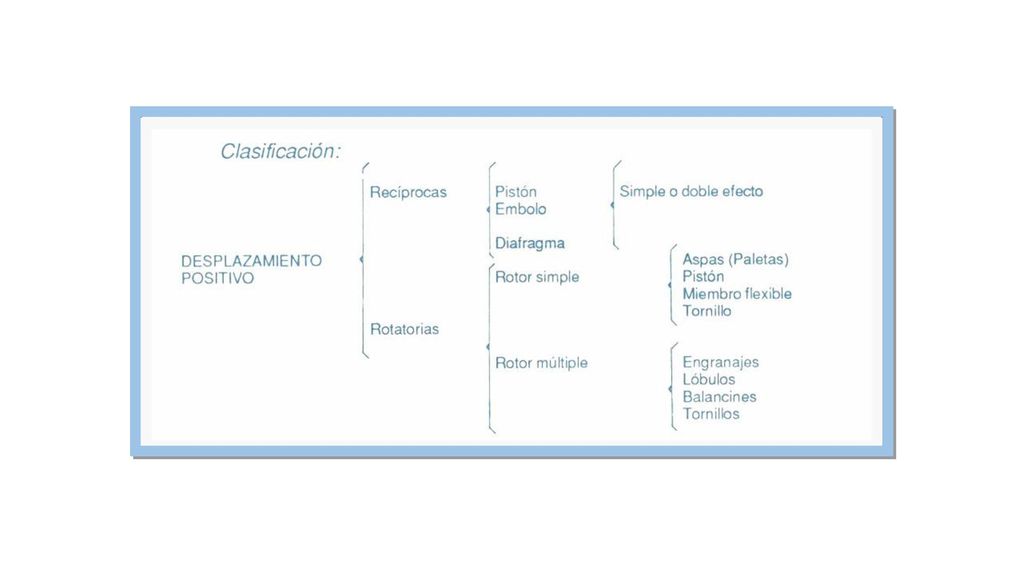

9

10

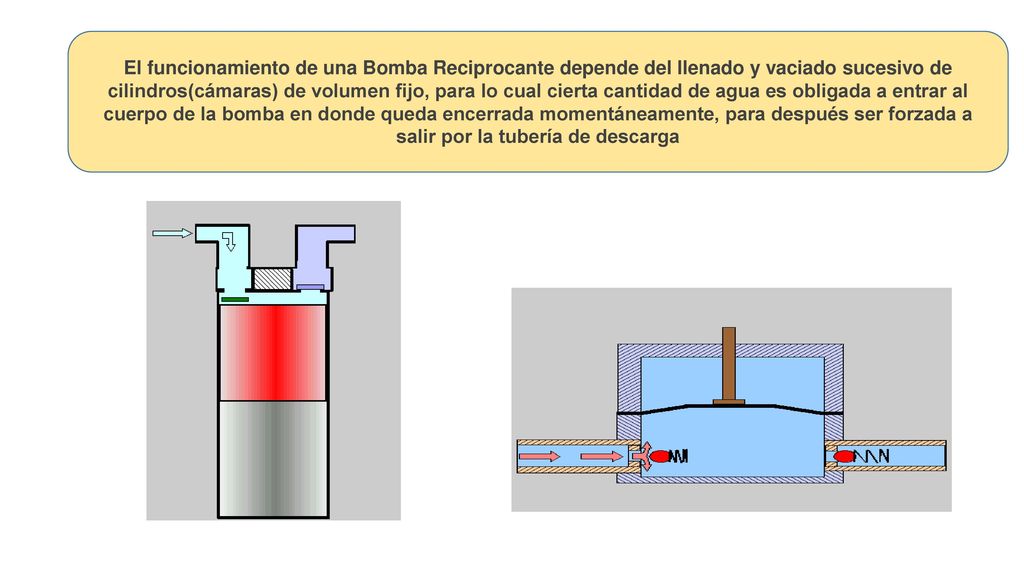

11 El funcionamiento de una Bomba Reciprocante depende del llenado y vaciado sucesivo de cilindros(cámaras) de volumen fijo, para lo cual cierta cantidad de agua es obligada a entrar al cuerpo de la bomba en donde queda encerrada momentáneamente, para después ser forzada a salir por la tubería de descarga

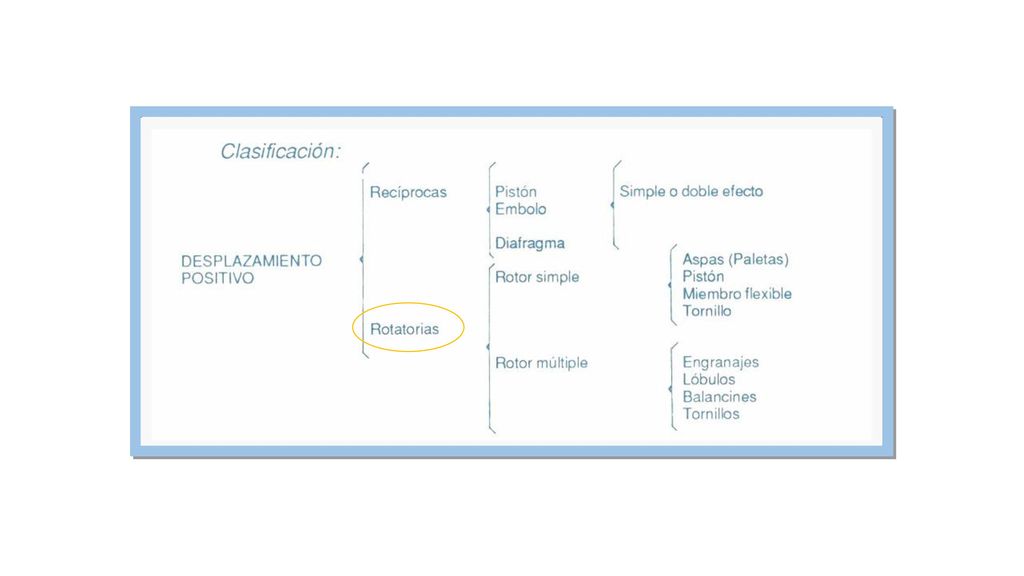

12

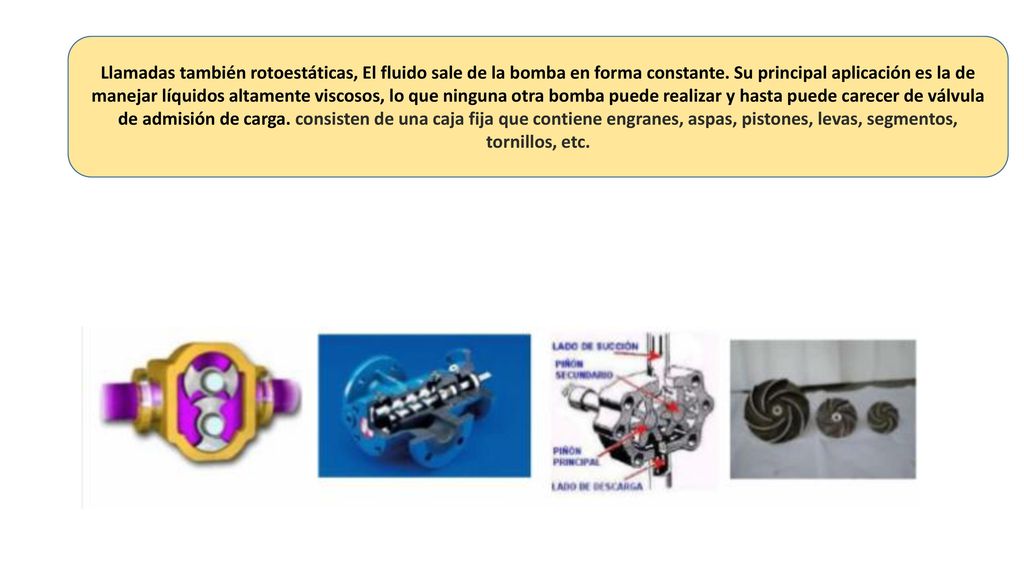

13 Llamadas también rotoestáticas, El fluido sale de la bomba en forma constante. Su principal aplicación es la de manejar líquidos altamente viscosos, lo que ninguna otra bomba puede realizar y hasta puede carecer de válvula de admisión de carga. consisten de una caja fija que contiene engranes, aspas, pistones, levas, segmentos, tornillos, etc.

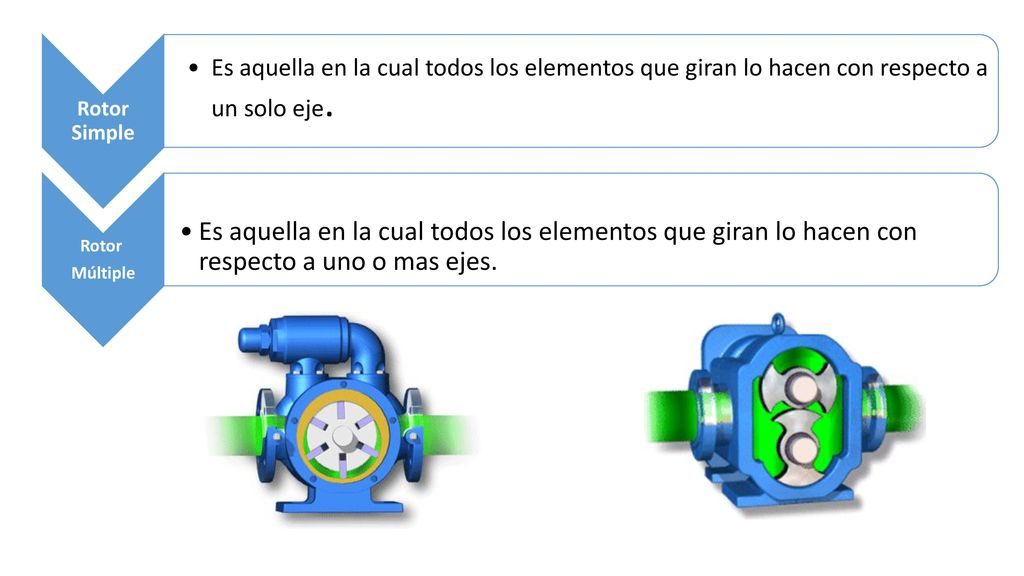

14 Rotor Simple Es aquella en la cual todos los elementos que giran lo hacen con respecto a un solo eje. Rotor  Múltiple Es aquella en la cual todos los elementos que giran lo hacen con respecto a uno o mas ejes.

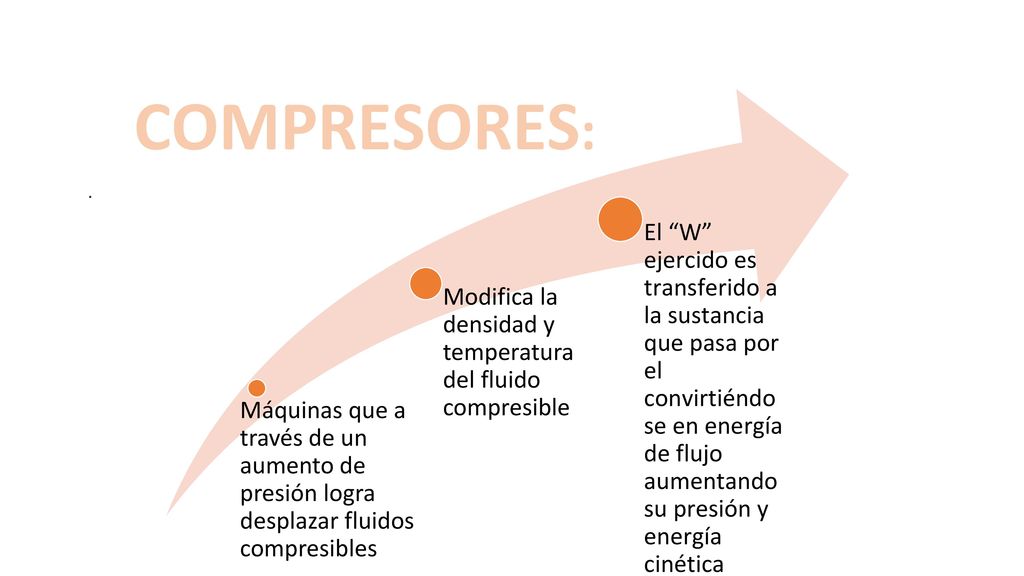

15 COMPRESORES: Máquinas que a través de un aumento de presión logra desplazar fluidos compresibles Modifica la densidad y temperatura del fluido compresible El “W” ejercido es transferido a la sustancia que pasa por el convirtiéndo se en energía de flujo aumentando su presión y energía cinética .

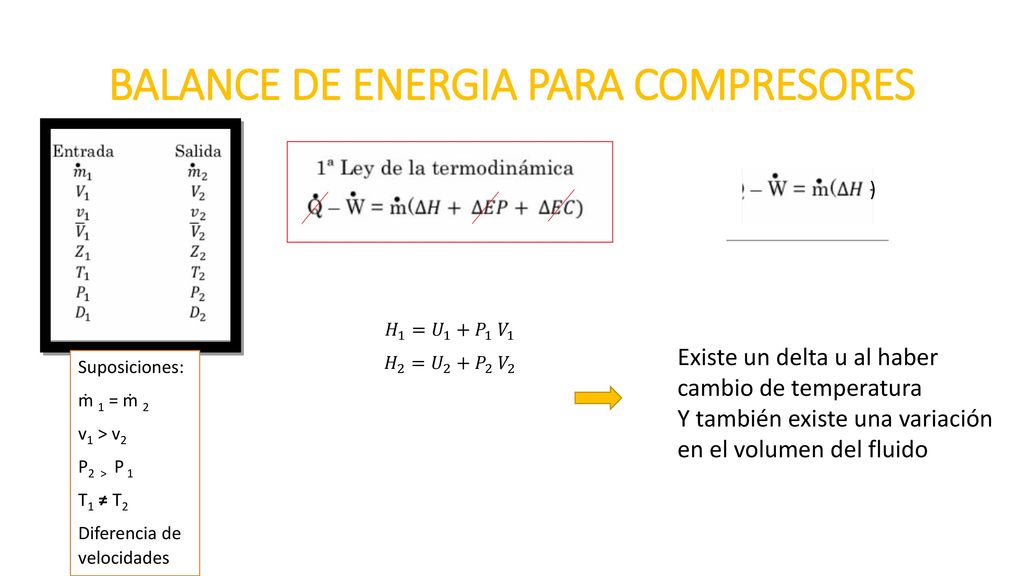

16 BALANCE DE ENERGIA PARA COMPRESORES
) 𝐻 1 = 𝑈 1 + 𝑃 1 𝑉 1 𝐻 2 = 𝑈 2 + 𝑃 2 𝑉 2 Existe un delta u al haber cambio de temperatura Y también existe una variación en el volumen del fluido Suposiciones: ṁ 1 = ṁ 2 v1 > v2 P2 > P 1 T1 ≠ T2 Diferencia de velocidades

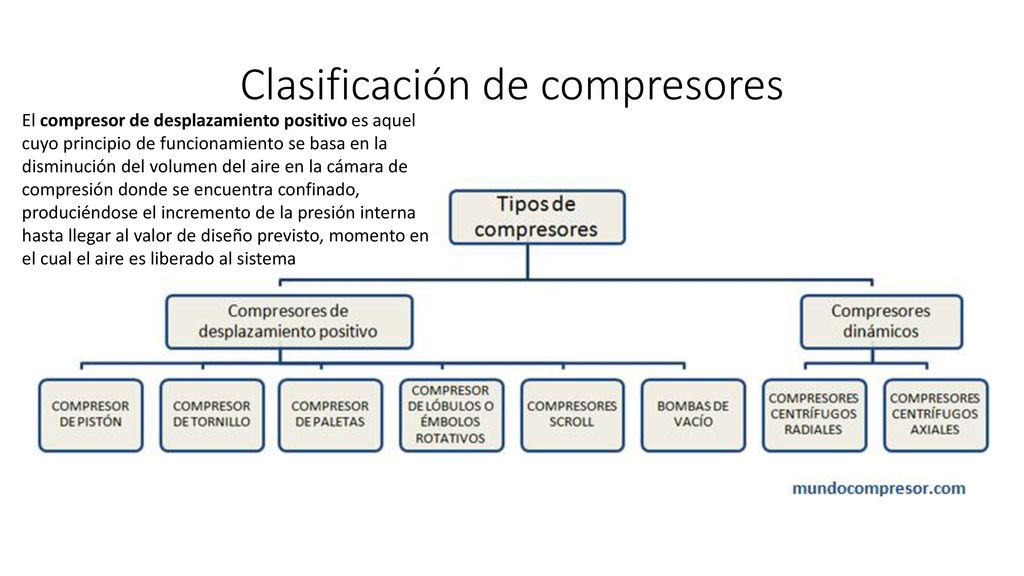

17 Clasificación de compresores
El compresor de desplazamiento positivo es aquel cuyo principio de funcionamiento se basa en la disminución del volumen del aire en la cámara de compresión donde se encuentra confinado, produciéndose el incremento de la presión interna hasta llegar al valor de diseño previsto, momento en el cual el aire es liberado al sistema

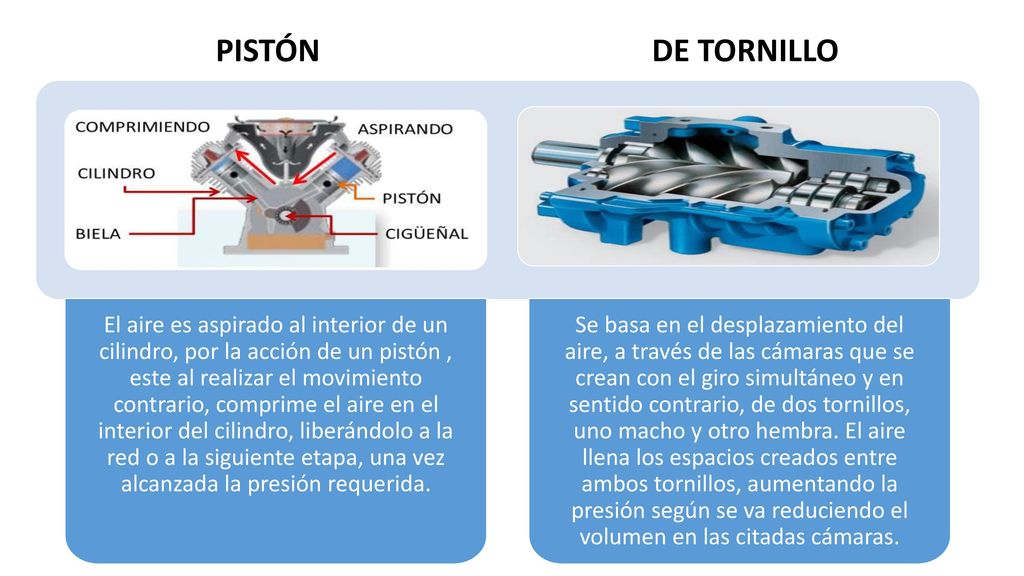

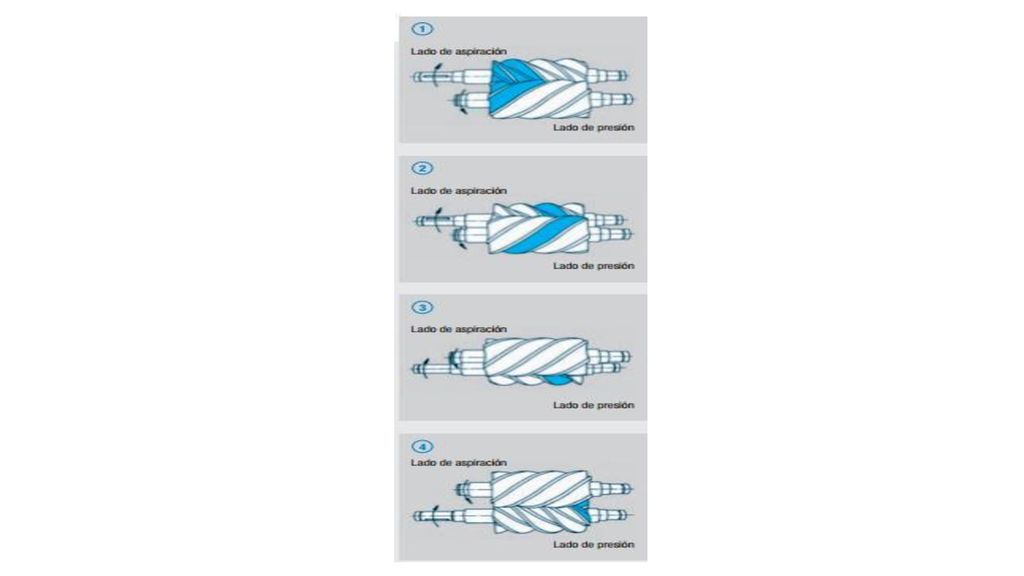

18 PISTÓN DE TORNILLO El aire es aspirado al interior de un cilindro, por la acción de un pistón , este al realizar el movimiento contrario, comprime el aire en el interior del cilindro, liberándolo a la red o a la siguiente etapa, una vez alcanzada la presión requerida. Se basa en el desplazamiento del aire, a través de las cámaras que se crean con el giro simultáneo y en sentido contrario, de dos tornillos, uno macho y otro hembra. El aire llena los espacios creados entre ambos tornillos, aumentando la presión según se va reduciendo el volumen en las citadas cámaras.

19

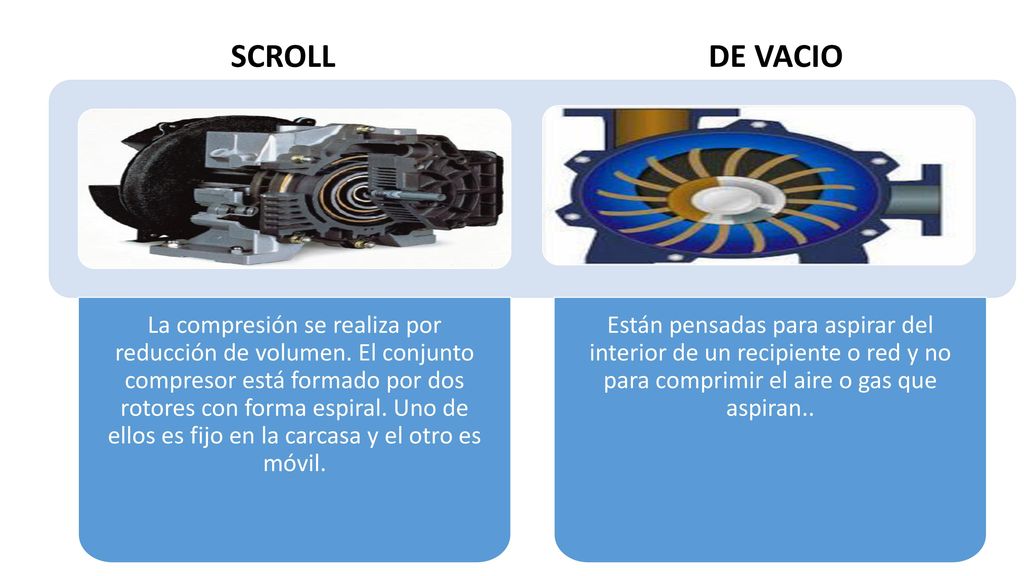

20 SCROLL DE VACIO La compresión se realiza por reducción de volumen. El conjunto compresor está formado por dos rotores con forma espiral. Uno de ellos es fijo en la carcasa y el otro es móvil. Están pensadas para aspirar del interior de un recipiente o red y no para comprimir el aire o gas que aspiran..

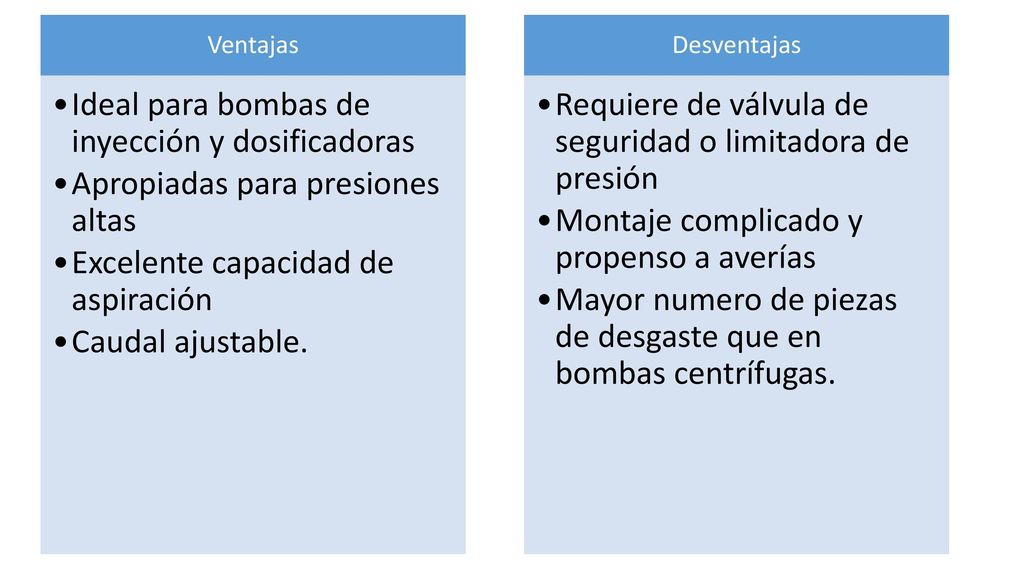

21 Ideal para bombas de inyección y dosificadoras
Ventajas Ideal para bombas de inyección y dosificadoras Apropiadas para presiones altas Excelente capacidad de aspiración Caudal ajustable. Desventajas Requiere de válvula de seguridad o limitadora de presión Montaje complicado y propenso a averías Mayor numero de piezas de desgaste que en bombas centrífugas.
