1 Simulación de V0A Alberto Gago (PUCP), Carlos Pérez Lara (PUCP-CINVESTAV), G. Herrera Corral

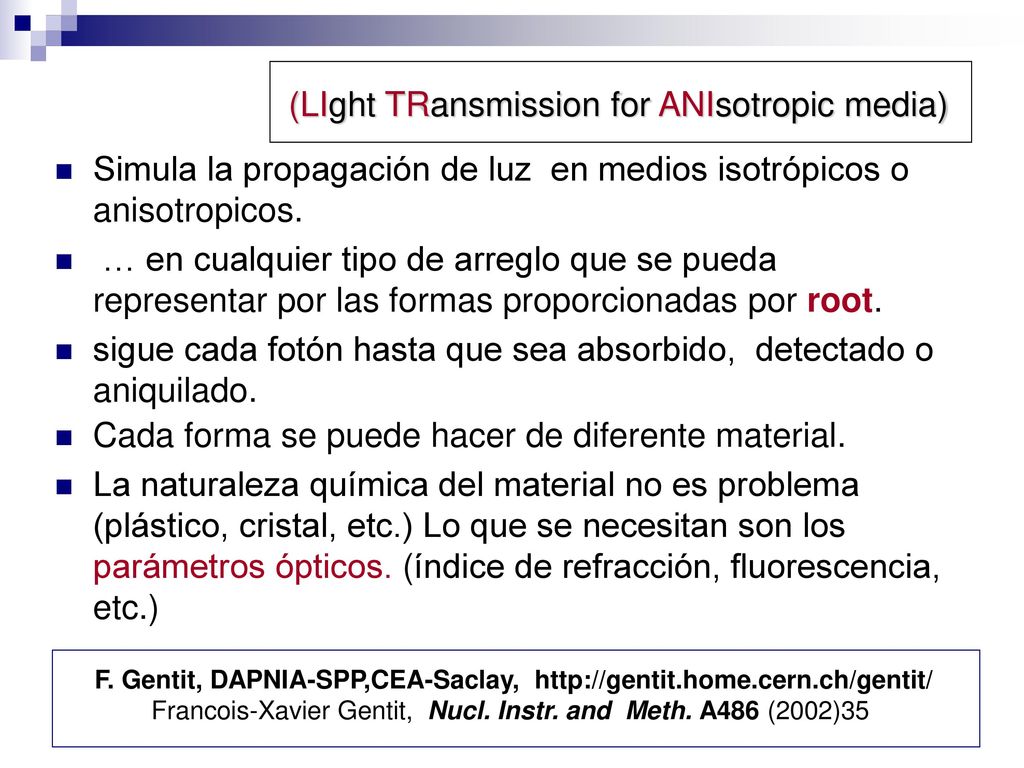

2 (LIght TRansmission for ANIsotropic media)
Simula la propagación de luz en medios isotrópicos o anisotropicos. … en cualquier tipo de arreglo que se pueda representar por las formas proporcionadas por root. sigue cada fotón hasta que sea absorbido, detectado o aniquilado. Cada forma se puede hacer de diferente material. La naturaleza química del material no es problema (plástico, cristal, etc.) Lo que se necesitan son los parámetros ópticos. (índice de refracción, fluorescencia, etc.) F. Gentit, DAPNIA-SPP,CEA-Saclay, Francois-Xavier Gentit, Nucl. Instr. and Meth. A486 (2002)35

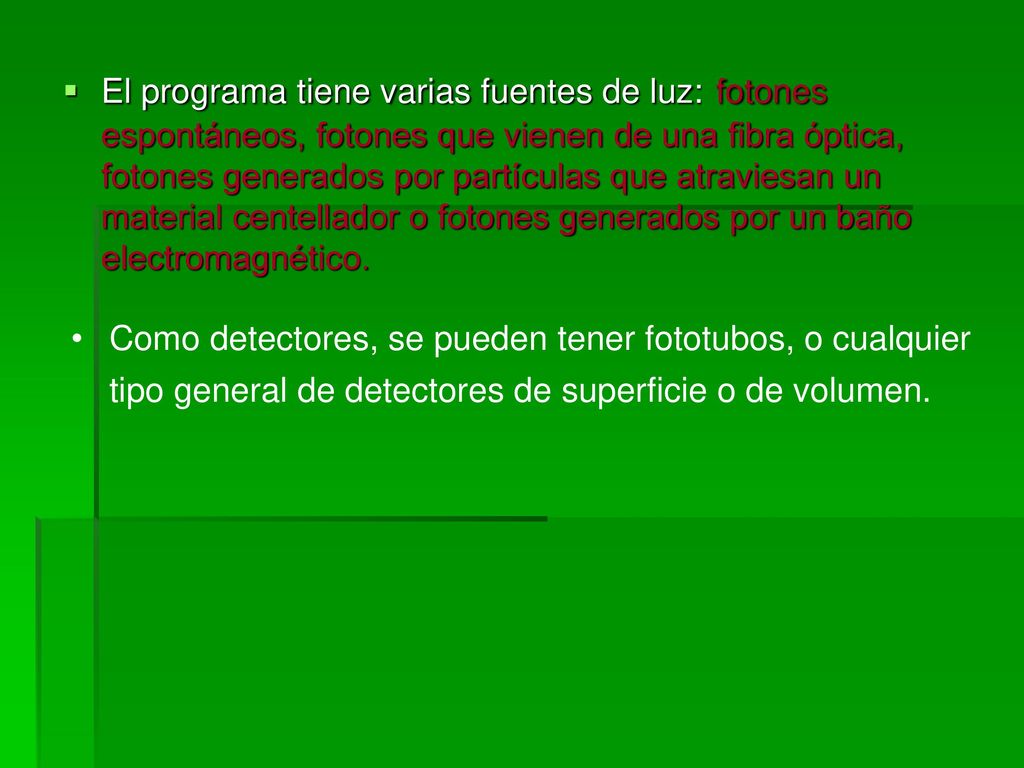

3 El programa tiene varias fuentes de luz: fotones espontáneos, fotones que vienen de una fibra óptica, fotones generados por partículas que atraviesan un material centellador o fotones generados por un baño electromagnético. Como detectores, se pueden tener fototubos, o cualquier tipo general de detectores de superficie o de volumen.

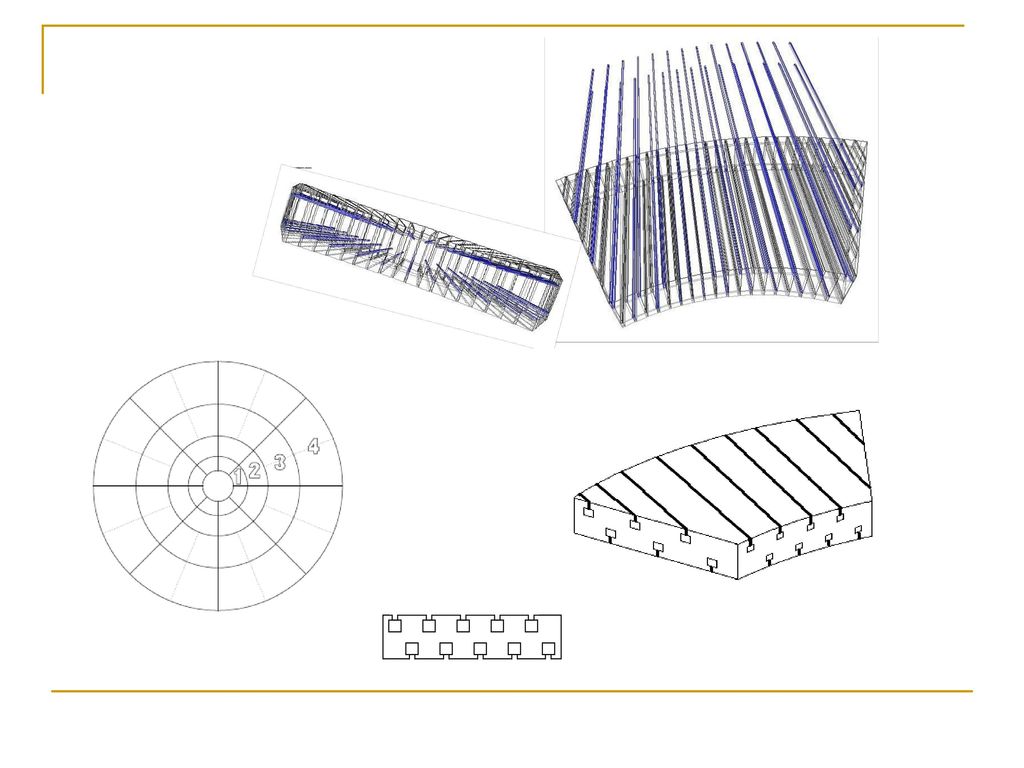

4

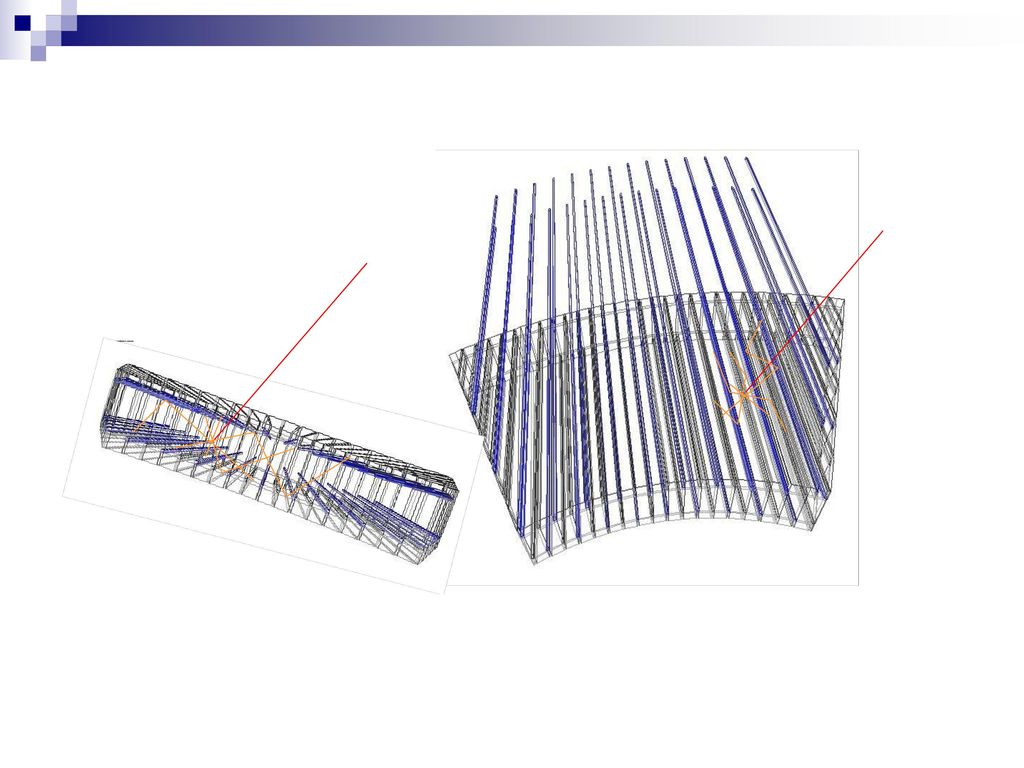

5

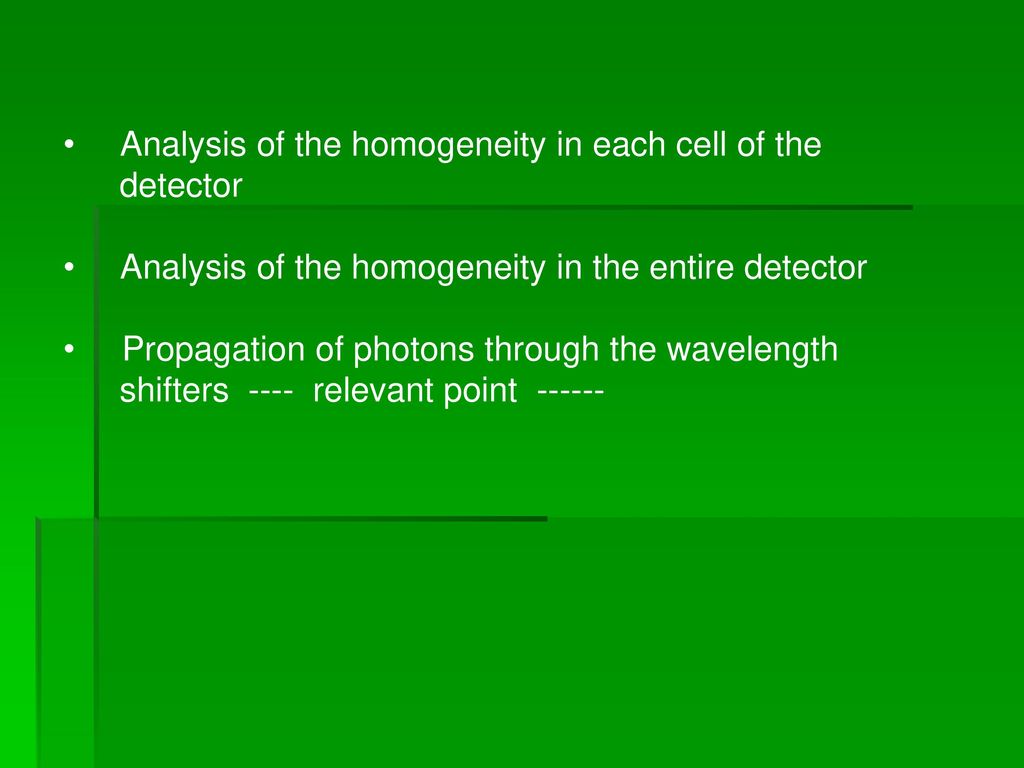

6 Analysis of the homogeneity in each cell of the
detector Analysis of the homogeneity in the entire detector Propagation of photons through the wavelength shifters relevant point

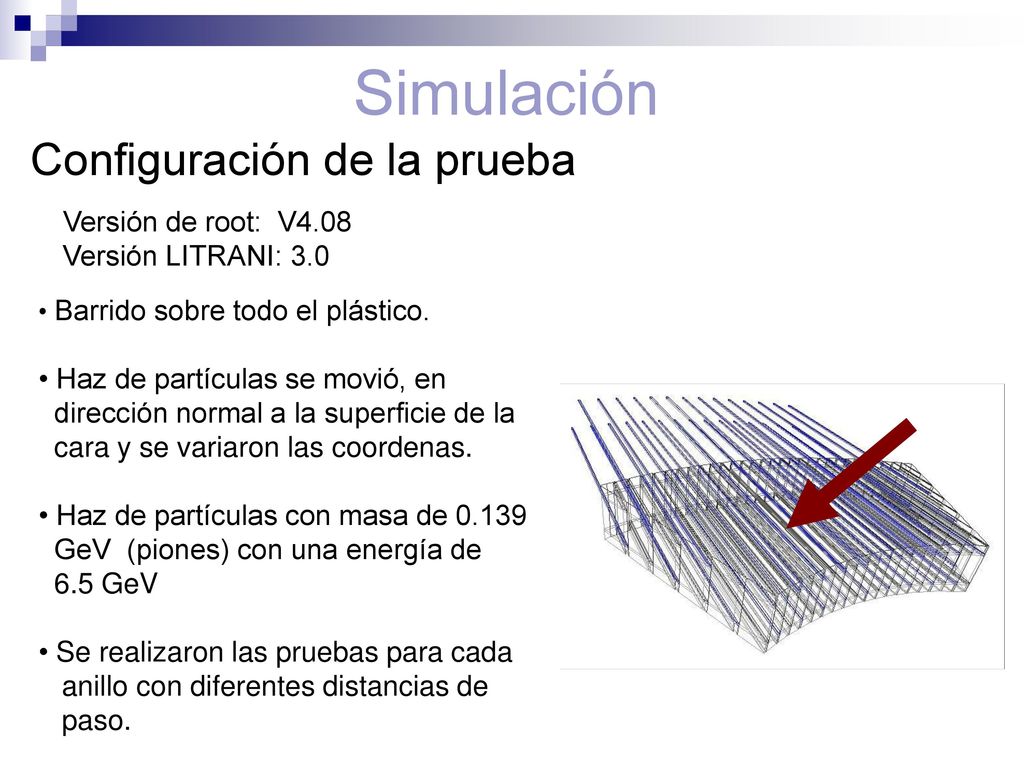

7 Simulación Configuración de la prueba Versión de root: V4.08
Versión LITRANI: 3.0 Barrido sobre todo el plástico. Haz de partículas se movió, en dirección normal a la superficie de la cara y se variaron las coordenas. Haz de partículas con masa de 0.139 GeV (piones) con una energía de 6.5 GeV Se realizaron las pruebas para cada anillo con diferentes distancias de paso.

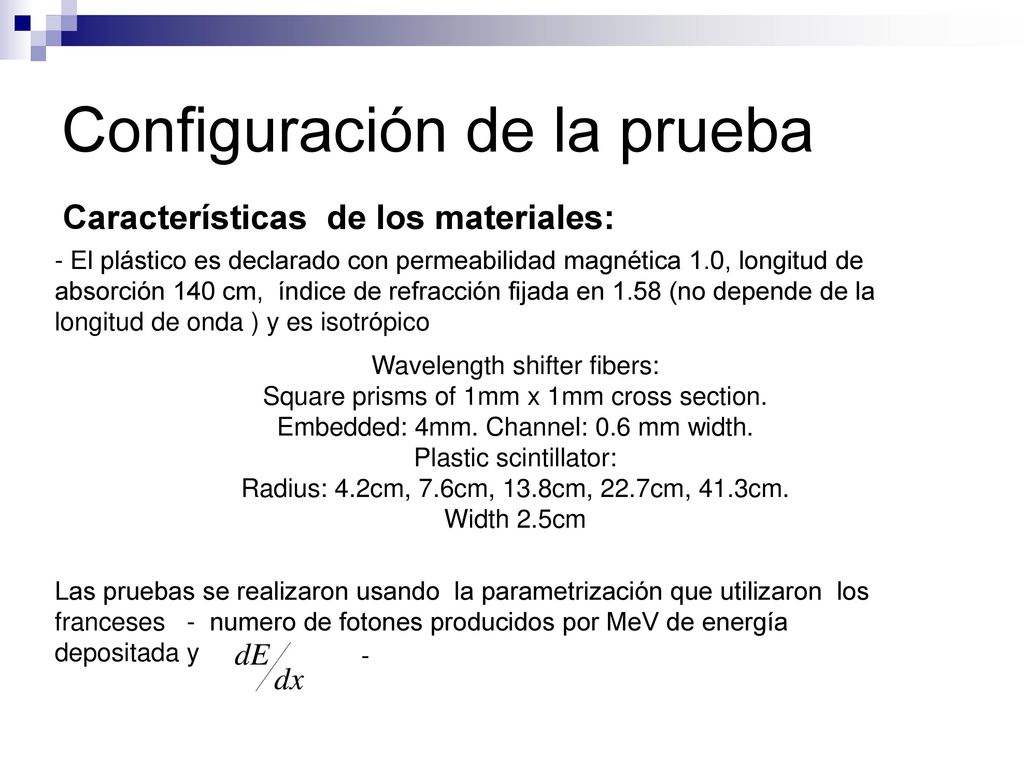

8 Configuración de la prueba
Características de los materiales: - El plástico es declarado con permeabilidad magnética 1.0, longitud de absorción 140 cm, índice de refracción fijada en 1.58 (no depende de la longitud de onda ) y es isotrópico Wavelength shifter fibers: Square prisms of 1mm x 1mm cross section. Embedded: 4mm. Channel: 0.6 mm width. Plastic scintillator: Radius: 4.2cm, 7.6cm, 13.8cm, 22.7cm, 41.3cm. Width 2.5cm Las pruebas se realizaron usando la parametrización que utilizaron los franceses - numero de fotones producidos por MeV de energía depositada y -

9 {mean: 408.0, sigma: 28.0,weigth: 1.00},
Florescence: Two Gausians {mean: 408.0, sigma: 28.0,weigth: 1.00}, {mean: 425.0, sigma: 44.0, weigth: 0.45} Decay time: 2.5 nanoseconds. Wavelength shifter fibers Absorption length: 400cm Refraction index: 1.58

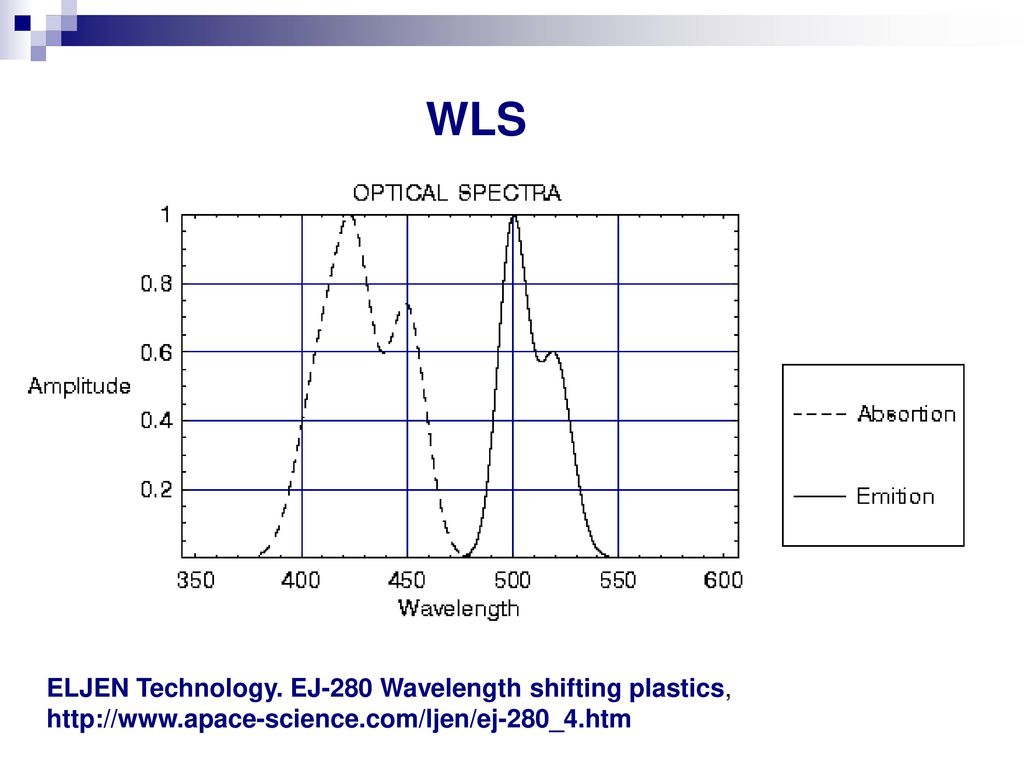

10 WLS ELJEN Technology. EJ-280 Wavelength shifting plastics,

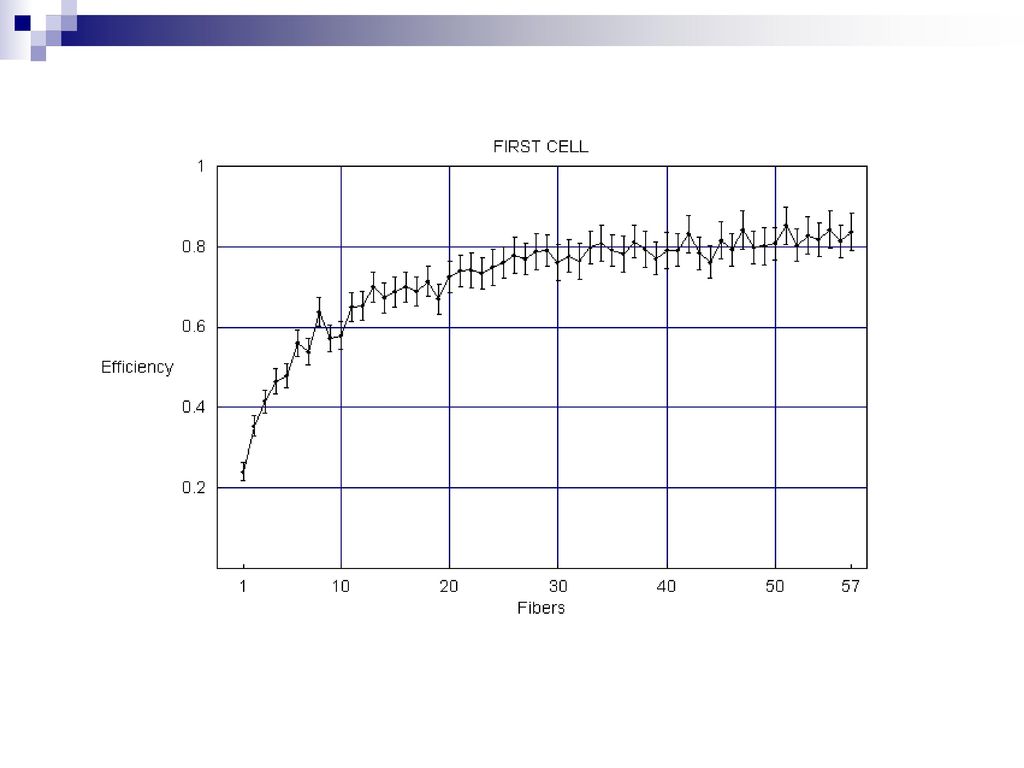

11

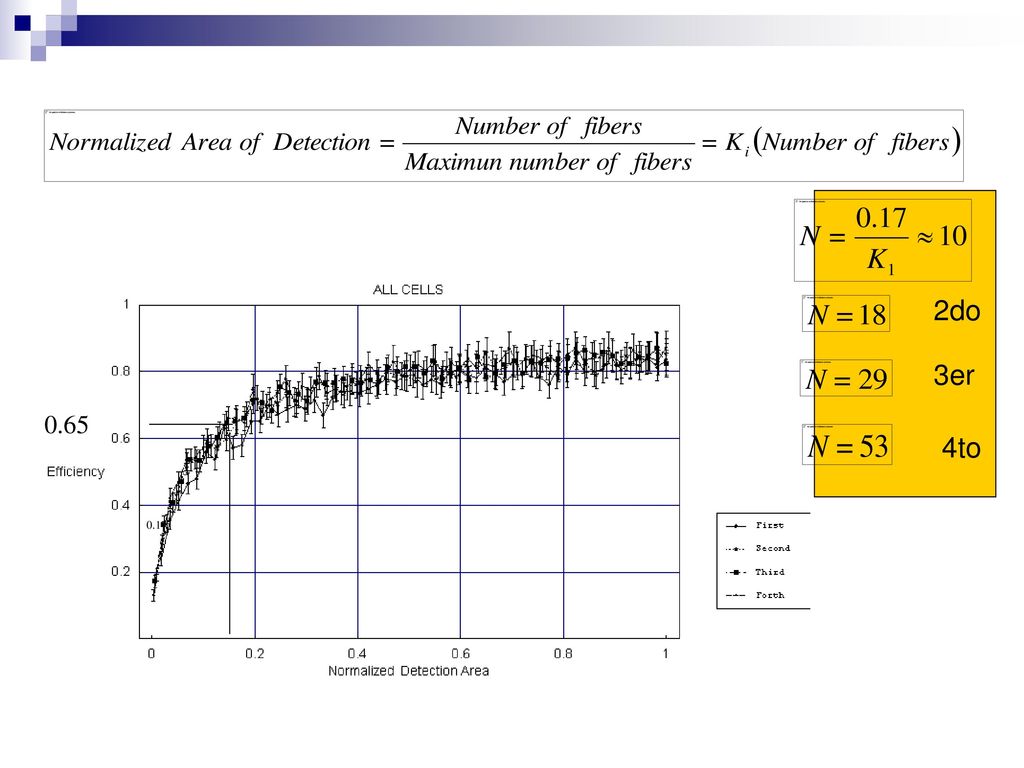

12 2do 3er 0.65 4to 0.17

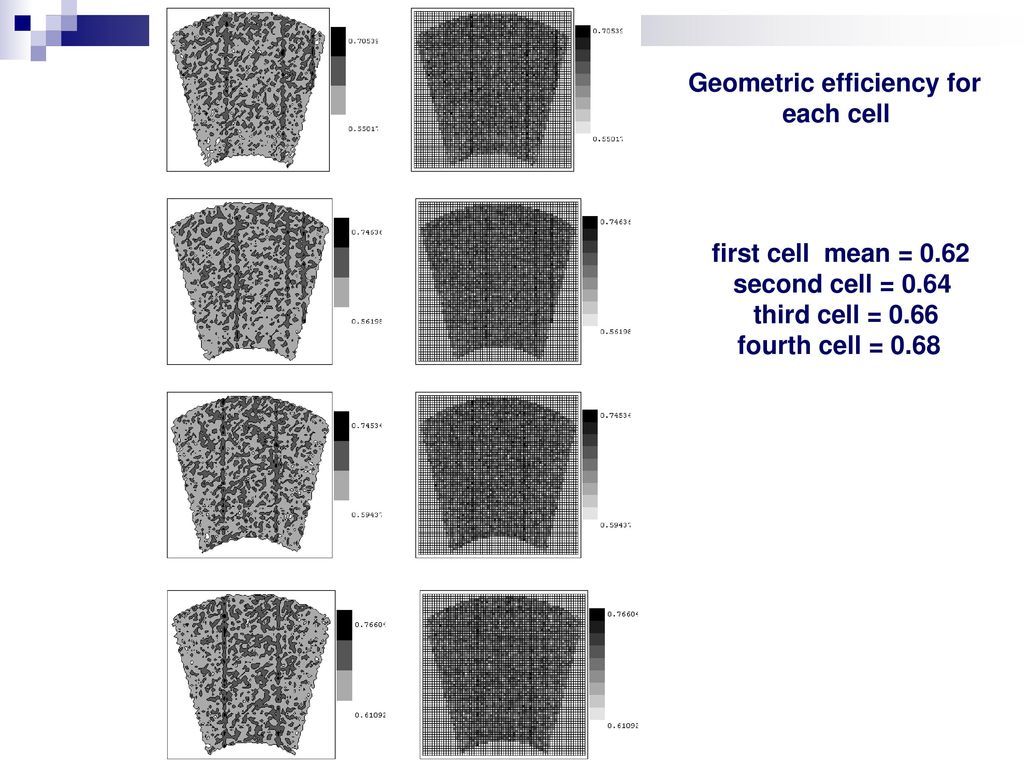

13 Geometric efficiency for
each cell first cell mean = 0.62 second cell = 0.64 third cell = 0.66 fourth cell = 0.68

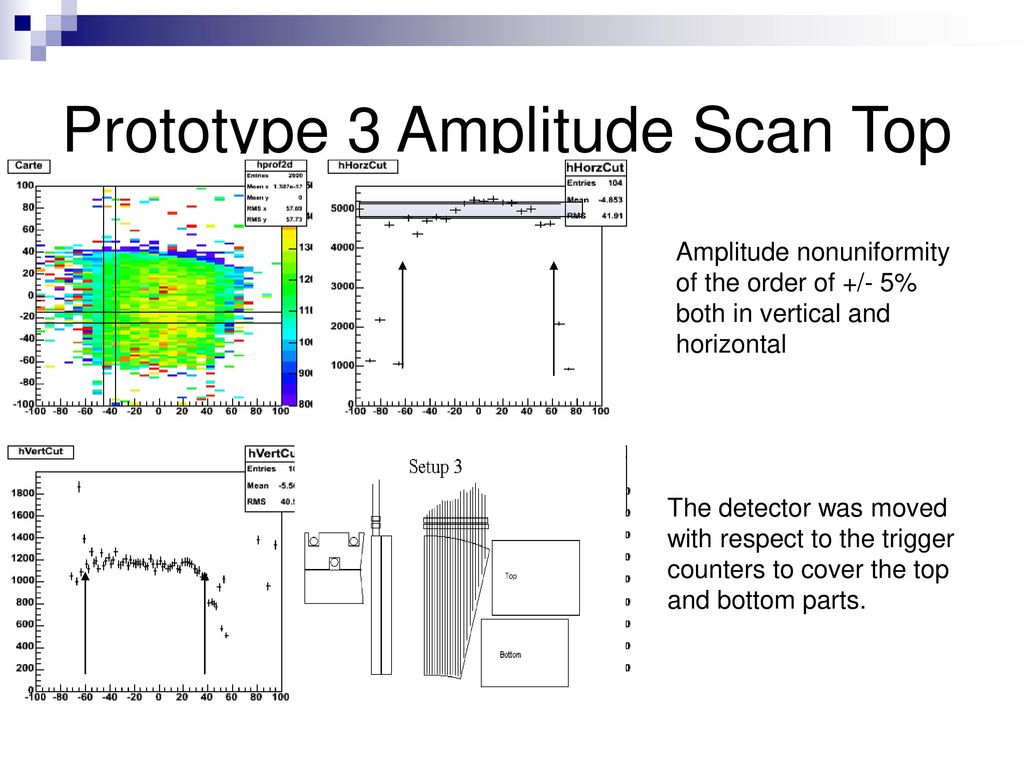

14 Prototype 3 Amplitude Scan Top
Amplitude nonuniformity of the order of +/- 5% both in vertical and horizontal The detector was moved with respect to the trigger counters to cover the top and bottom parts.

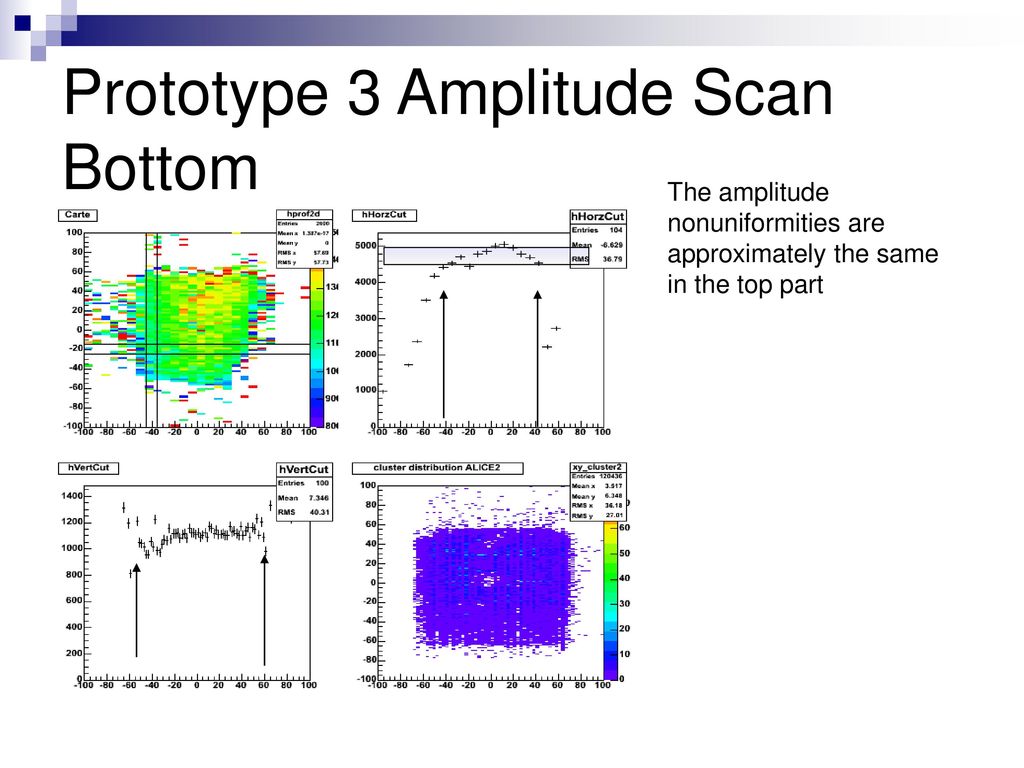

15 Prototype 3 Amplitude Scan Bottom
The amplitude nonuniformities are approximately the same in the top part

16 Produce an internal note
Have the possibility to react with a simulation to possible performance surprises Think on a possible upgrade
