1 Tecnología Verde en el Tratamiento del Agua de Enfriamiento de la Central Palo Seco
Presentado en: 15th WASTEWATER & ENVIRONMENTAL SEMINAR Puerto Rico Water & Environment Association 14 de octubre de 2015

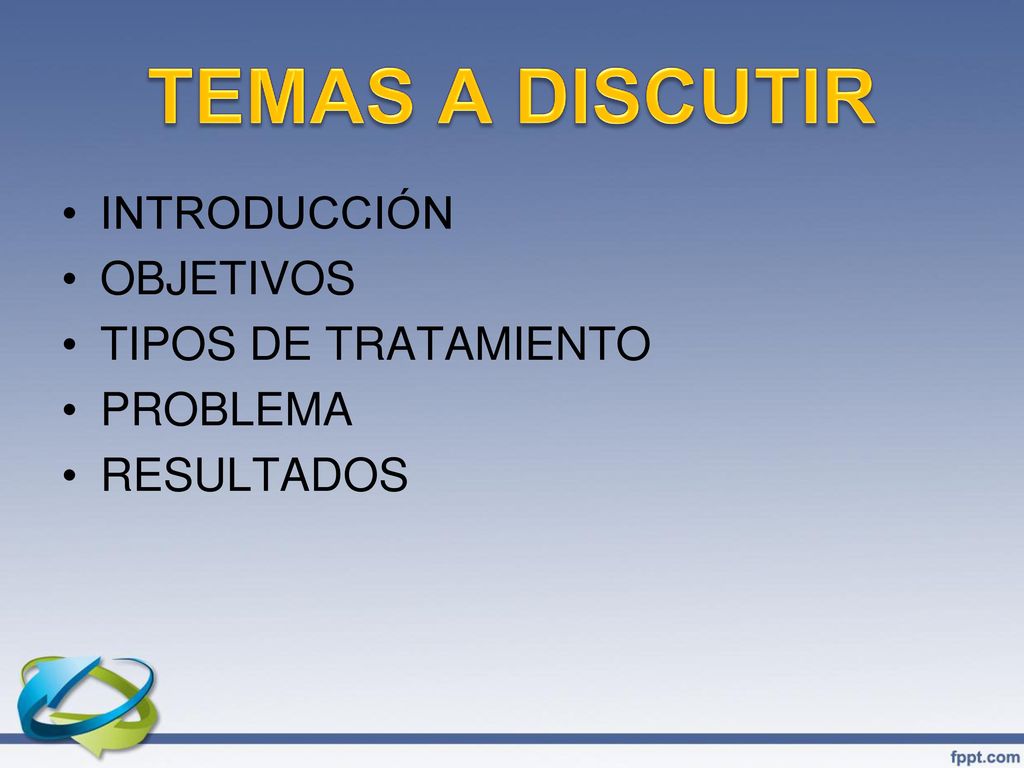

2 TEMAS A DISCUTIR INTRODUCCIÓN OBJETIVOS TIPOS DE TRATAMIENTO PROBLEMA
RESULTADOS

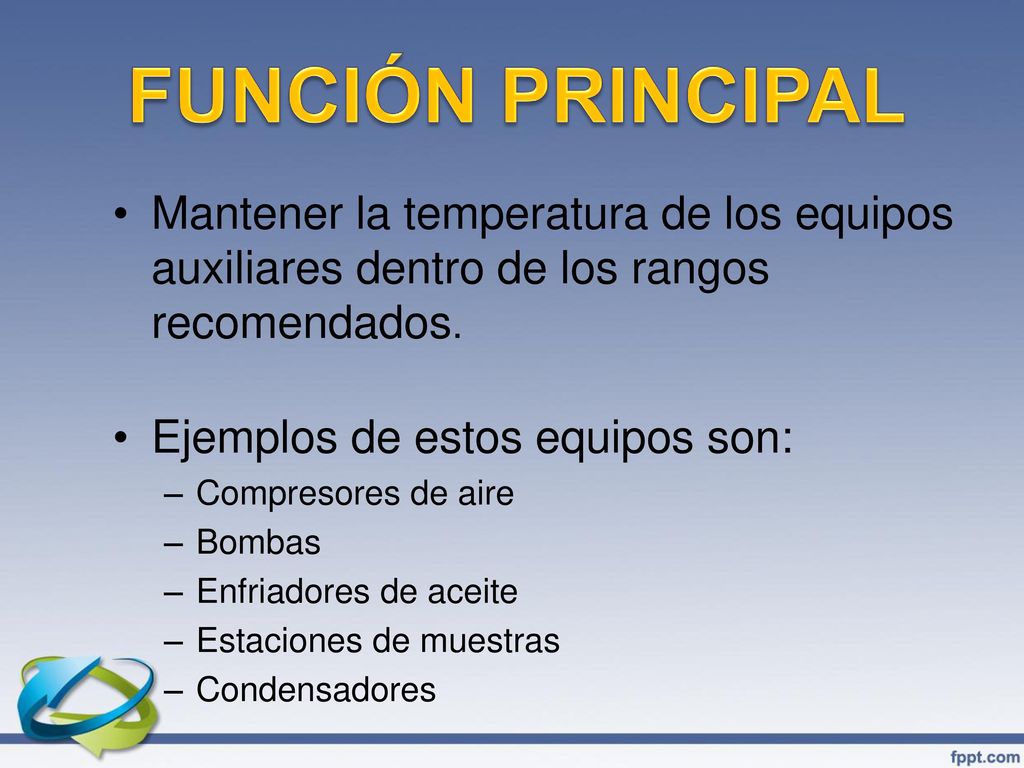

3 FUNCIÓN PRINCIPAL Mantener la temperatura de los equipos auxiliares dentro de los rangos recomendados. Ejemplos de estos equipos son: Compresores de aire Bombas Enfriadores de aceite Estaciones de muestras Condensadores La función principal del sistema de enfriamiento auxiliar es:

4 COMPONENTES Columna de intercambio de masa y energía (torre de enfriamiento) Enfriadores Bombas de recirculación Tubería Mantiene el agua recirculando entre las zonas de alta temperatura y la torre de enfriamiento Agua Los componentes principales son: Columna de intercambio de masa y energía (torre de enfriamiento) El agua es el fluido que transfiere el calor del enfriador a la atmósfera. La humedad relativa del aire representa el contenido de agua en la atmósfera inmediata al sistema y la cantidad de vapor de agua que ésta puede absorber de la torre de enfriamiento antes de saturarse (condensarse), bajo ciertas circunstancias operacionales. Disipa la temperatura del agua por evaporación

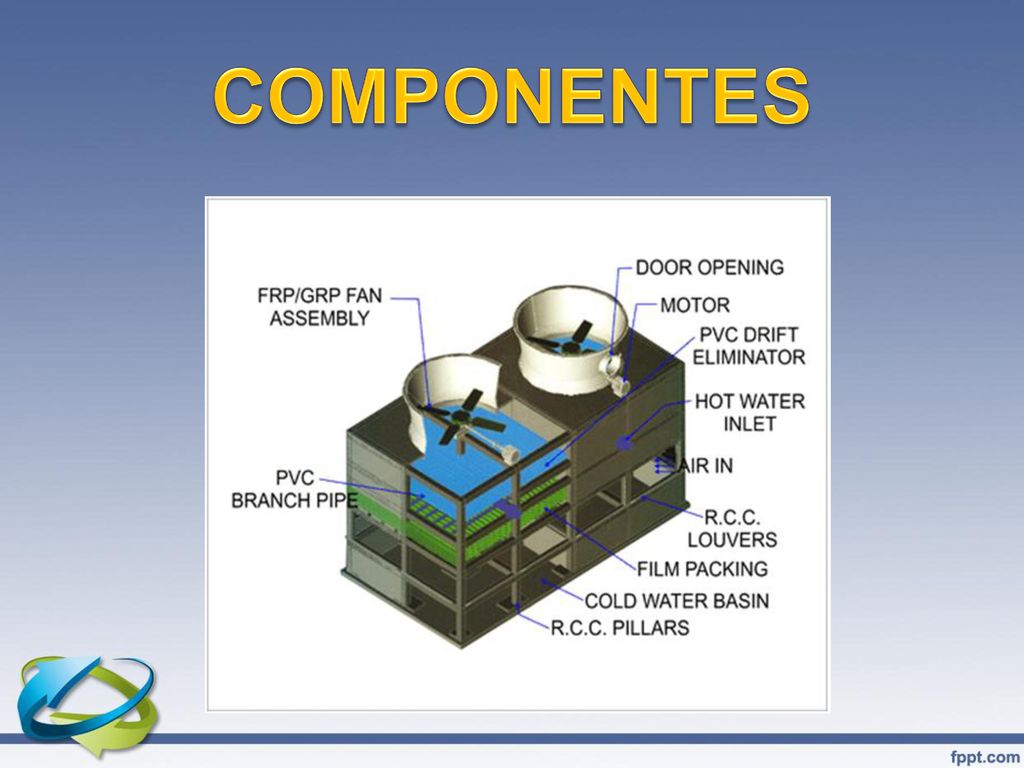

5 COMPONENTES

6 COMPONENTES Enfriador de bomba o compresor de aire
Enfriador de Hidrógeno en Generador

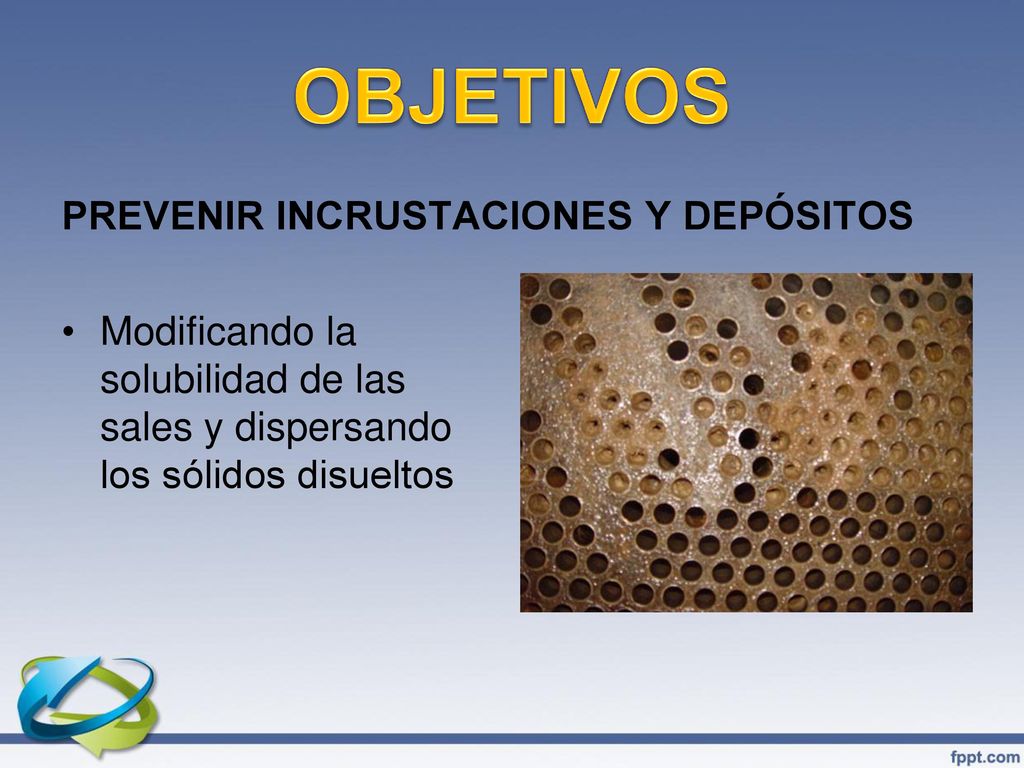

7 OBJETIVOS PREVENIR INCRUSTACIONES Y DEPÓSITOS
Modificando la solubilidad de las sales y dispersando los sólidos disueltos los objetivos del tratamiento a las torres de enfriamiento son:

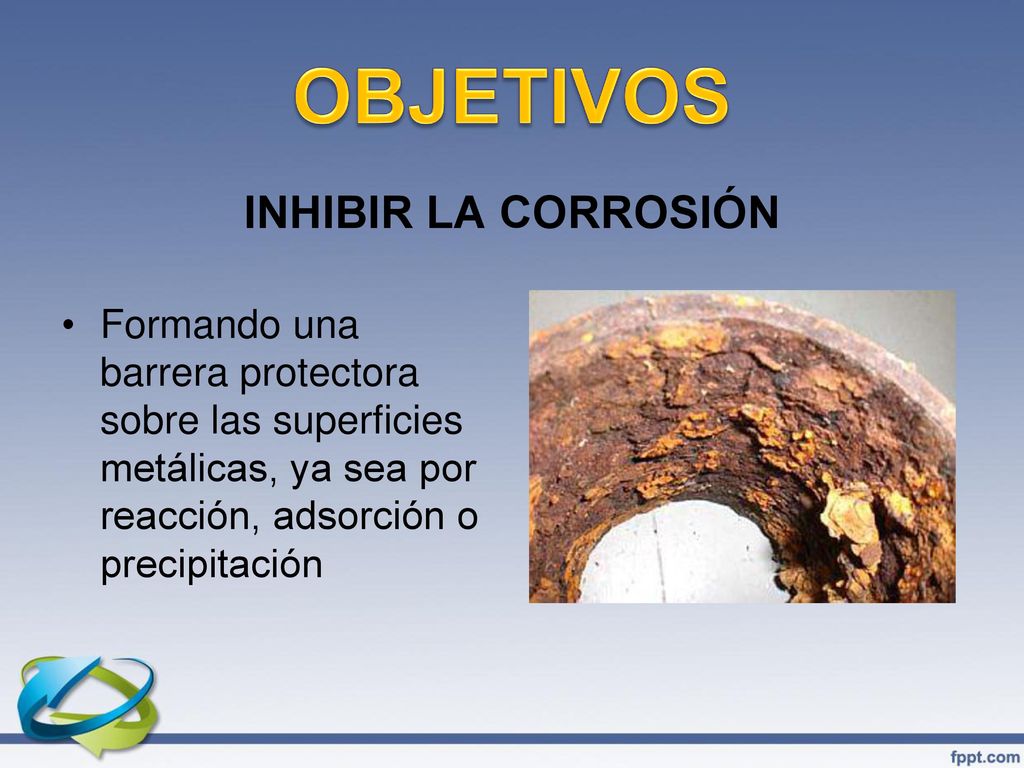

8 OBJETIVOS INHIBIR LA CORROSIÓN
Formando una barrera protectora sobre las superficies metálicas, ya sea por reacción, adsorción o precipitación

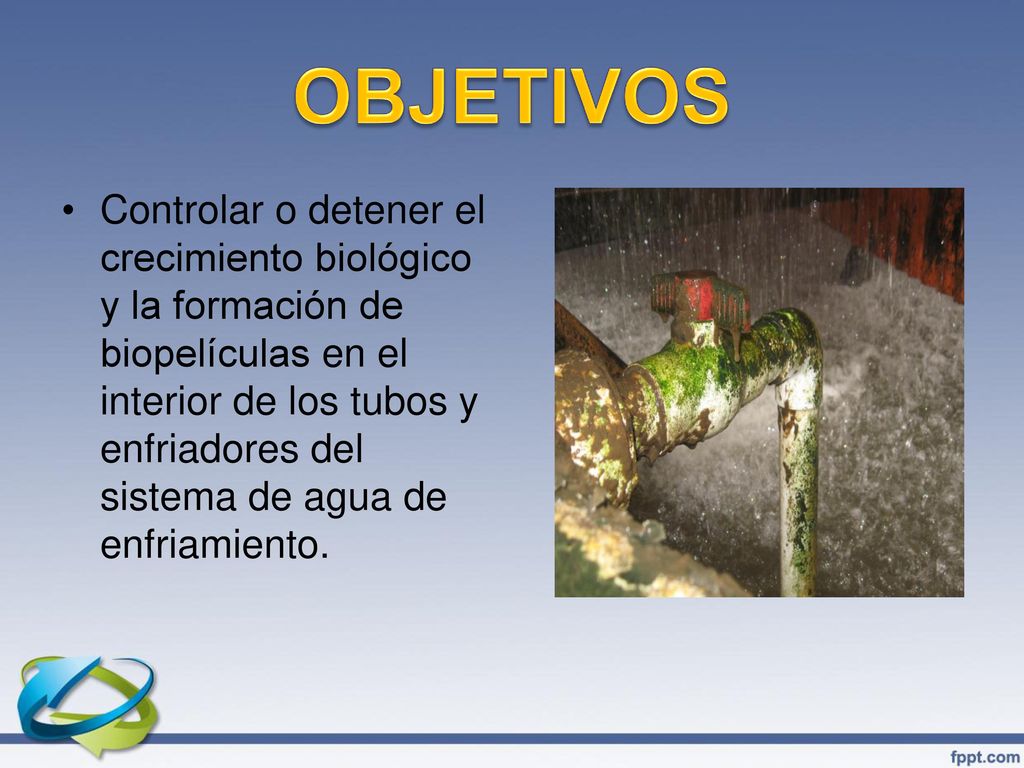

9 OBJETIVOS Controlar o detener el crecimiento biológico y la formación de biopelículas en el interior de los tubos y enfriadores del sistema de agua de enfriamiento. Utilizando biosidas eficaces y compatibles con los demás componentes del tratamiento.

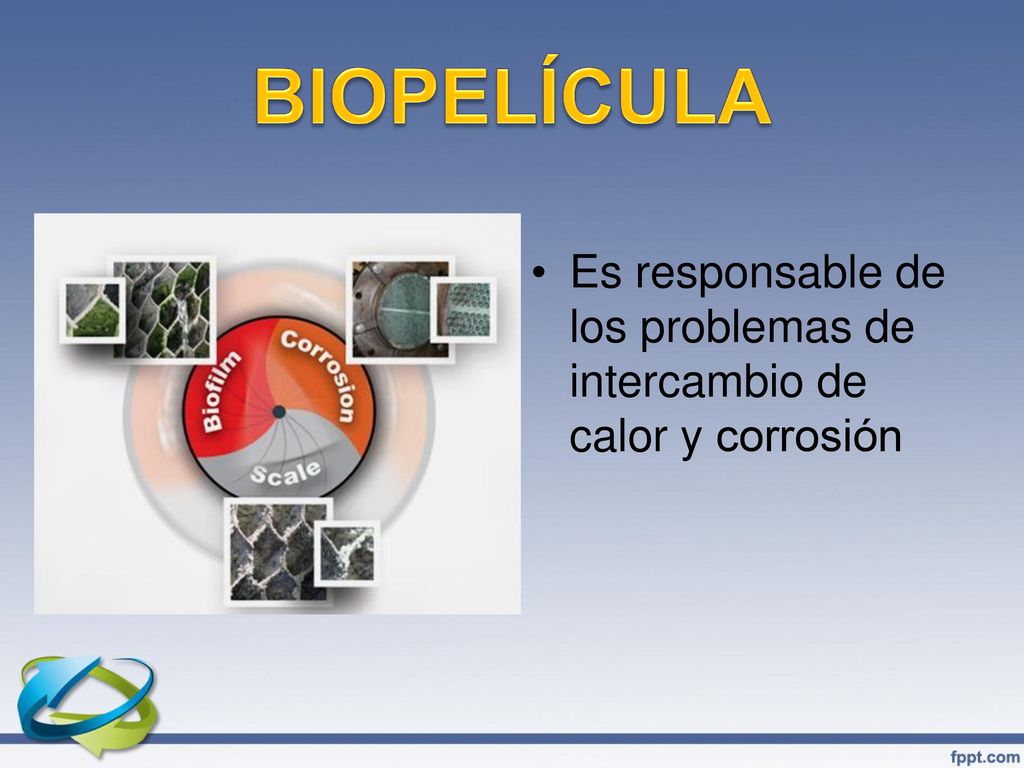

10 BIOPELÍCULA Es responsable de los problemas de intercambio de calor y corrosión causan la mayoría de los problemas operacionales de los sistemas de enfriamiento. Estas reducen el flujo y la transferencia de calor adecuada a través de los intercambiadores de calor. Además, propician la corrosión de los sistemas, lo que puede resultar en pérdidas millonarias.

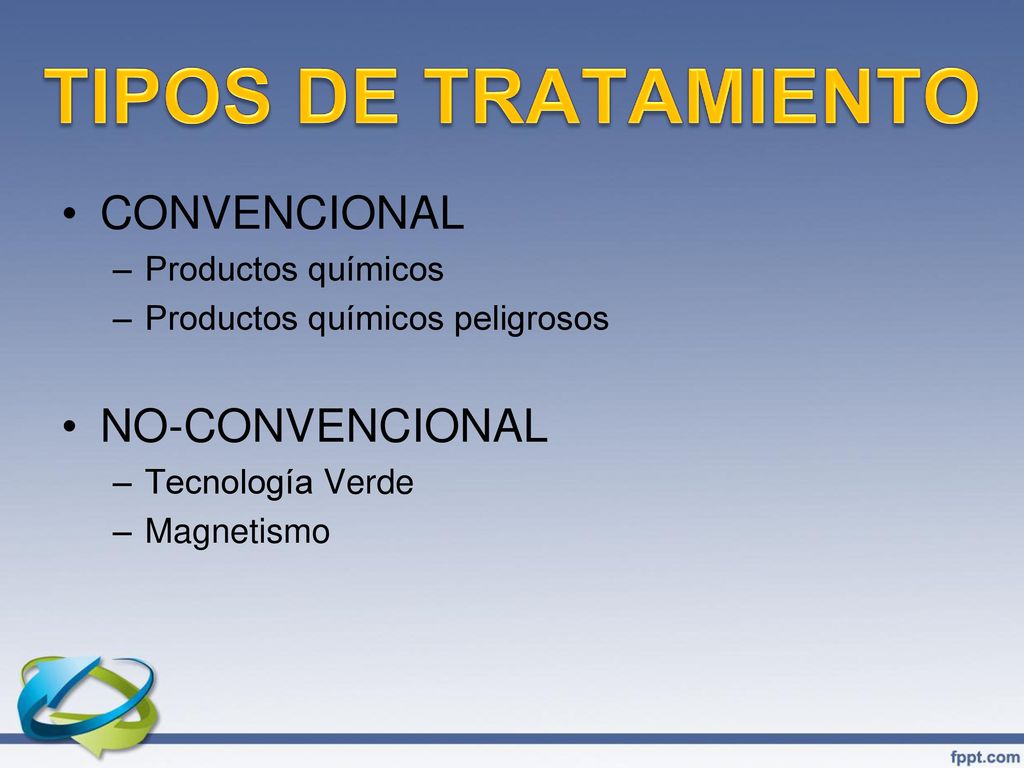

11 TIPOS DE TRATAMIENTO CONVENCIONAL NO-CONVENCIONAL Productos químicos
Productos químicos peligrosos NO-CONVENCIONAL Tecnología Verde Magnetismo

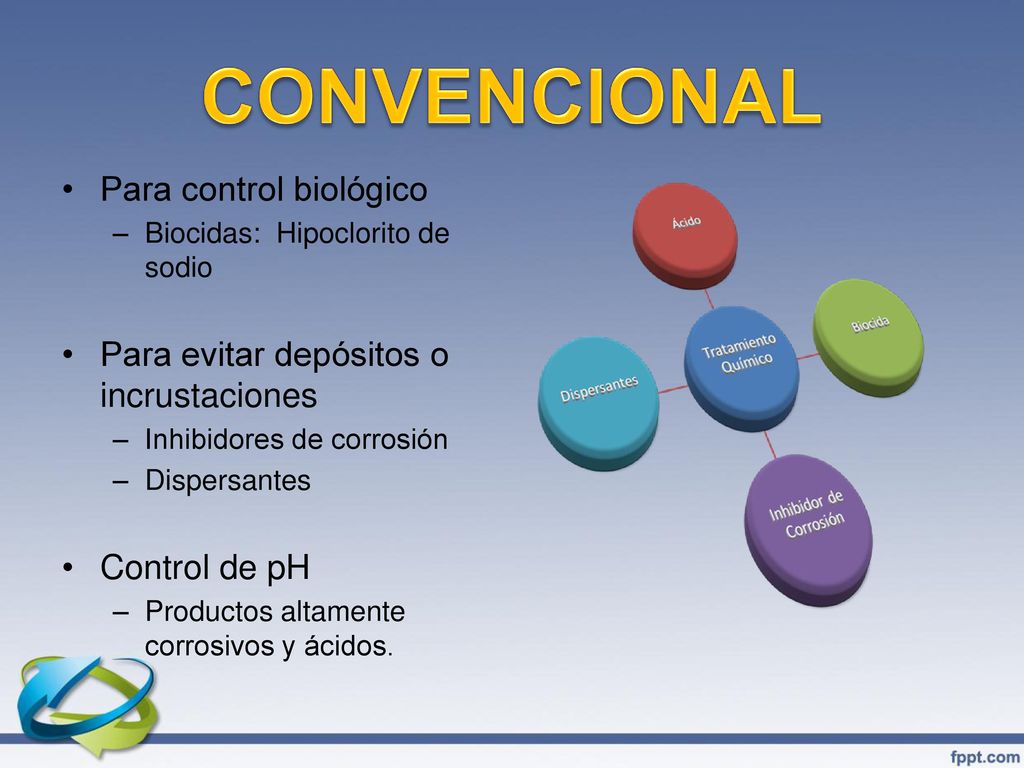

12 CONVENCIONAL Para control biológico
Biocidas: Hipoclorito de sodio Para evitar depósitos o incrustaciones Inhibidores de corrosión Dispersantes Control de pH Productos altamente corrosivos y ácidos. Estos productos químicos, en su mayoría peligrosos, podrían afectar la salud de los empleados, por lo que su manejo requiere de equipo de protección personal y adiestramientos

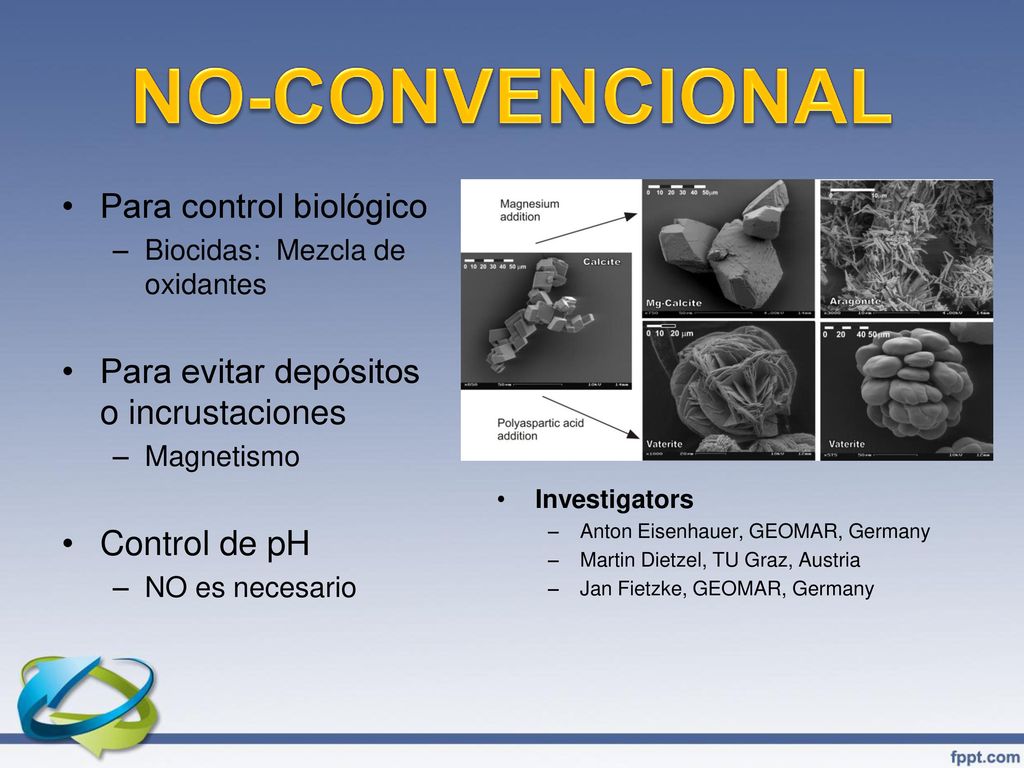

13 NO-CONVENCIONAL Para control biológico
Biocidas: Mezcla de oxidantes Para evitar depósitos o incrustaciones Magnetismo Control de pH NO es necesario Investigators Anton Eisenhauer, GEOMAR, Germany Martin Dietzel, TU Graz, Austria Jan Fietzke, GEOMAR, Germany Calcita --- Aragonita

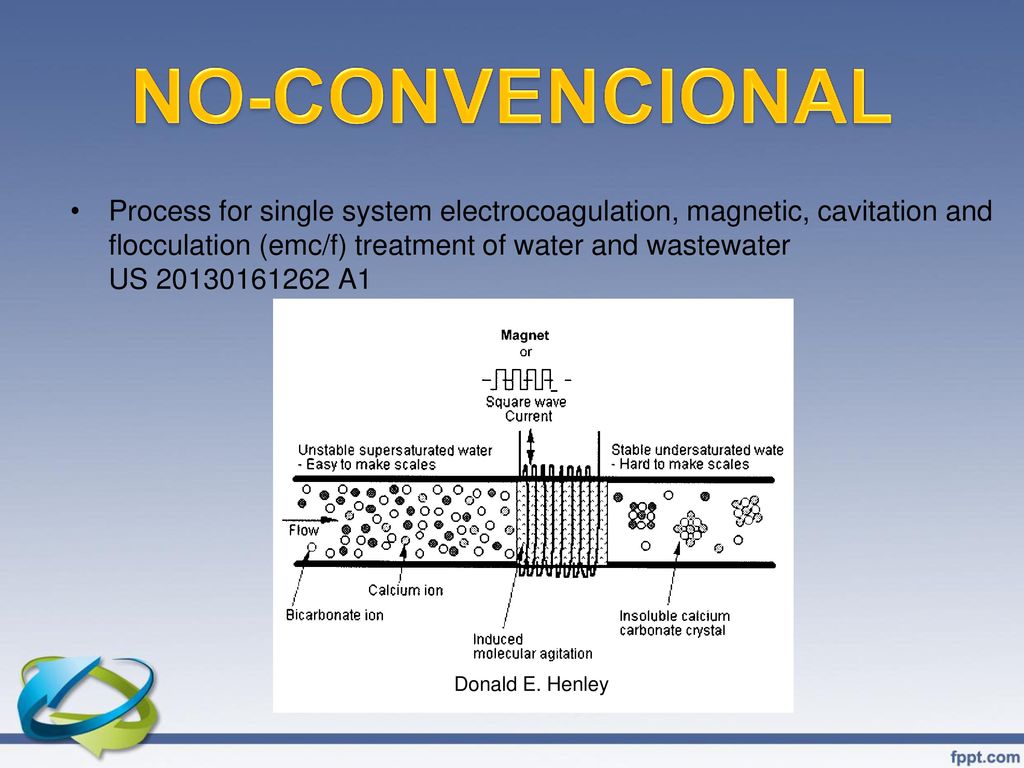

14 NO-CONVENCIONAL Process for single system electrocoagulation, magnetic, cavitation and flocculation (emc/f) treatment of water and wastewater US A1 Publication number US A1 Publication type Application Application number US 13/718,393 Publication date Jun 27, 2013 Filing date Dec 18, 2012 Priority date Dec 23, 2011 Also published as US , US Inventors Donald E. Henley Donald E. Henley

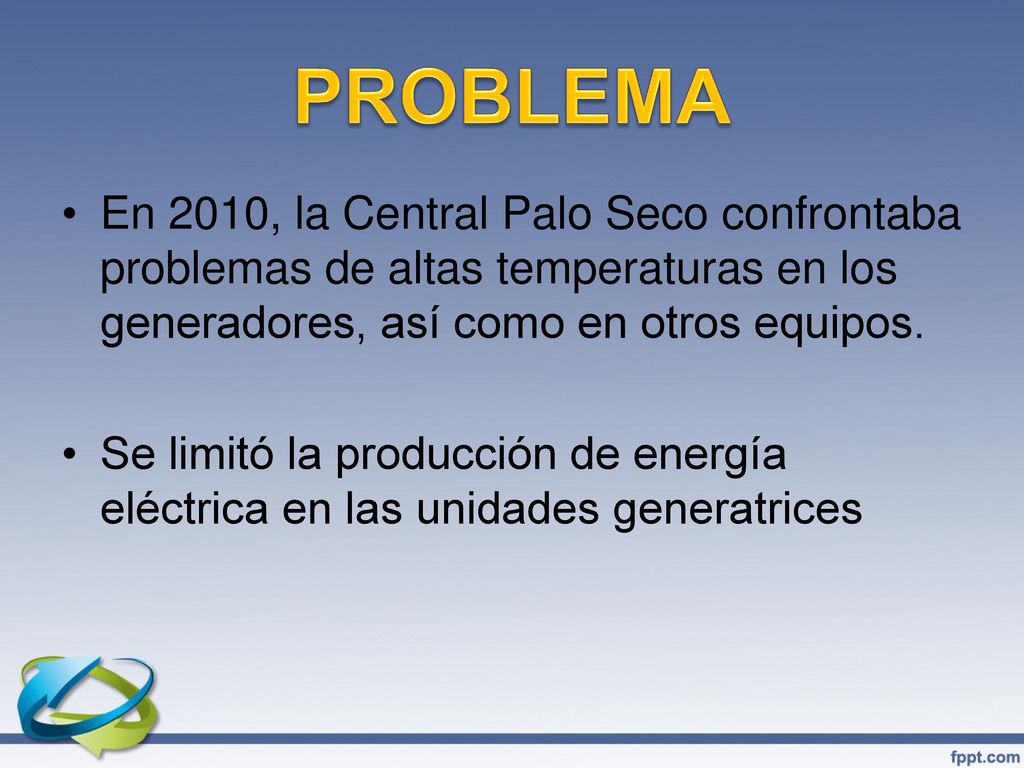

15 PROBLEMA En 2010, la Central Palo Seco confrontaba problemas de altas temperaturas en los generadores, así como en otros equipos. Se limitó la producción de energía eléctrica en las unidades generatrices

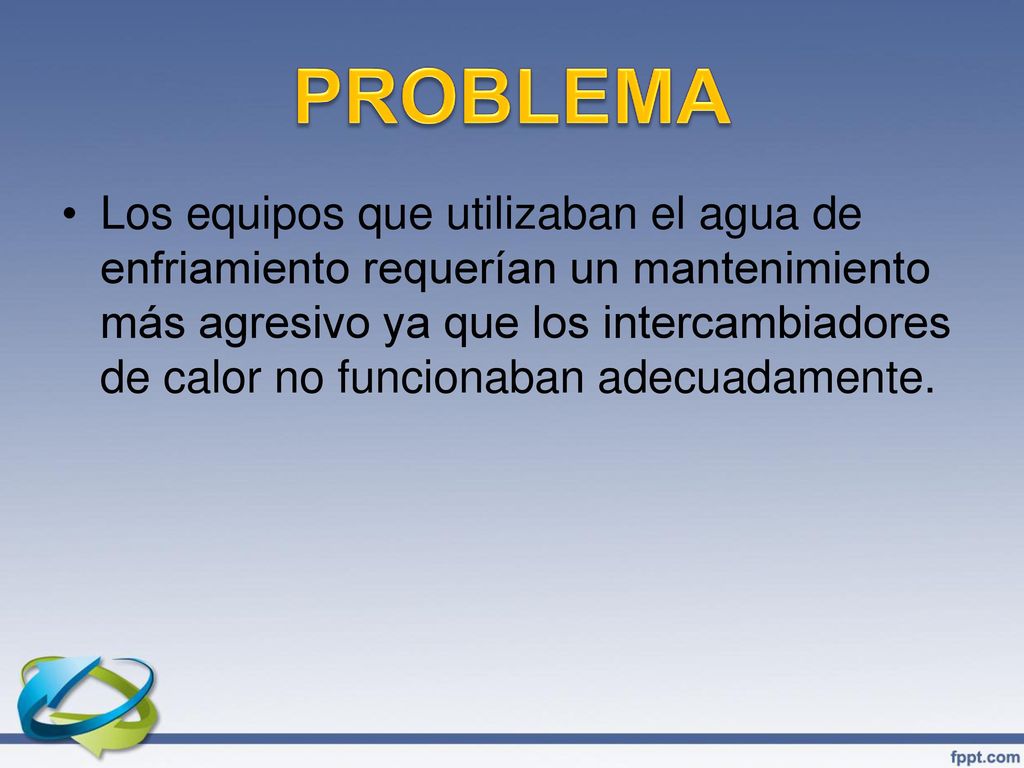

16 PROBLEMA Los equipos que utilizaban el agua de enfriamiento requerían un mantenimiento más agresivo ya que los intercambiadores de calor no funcionaban adecuadamente.

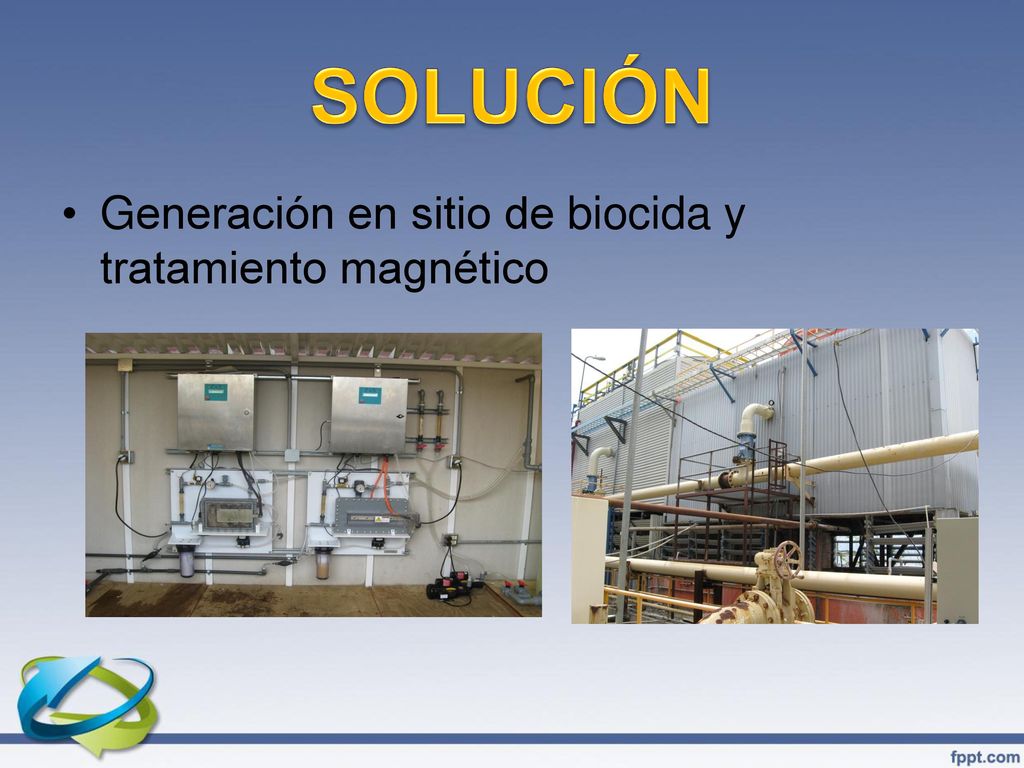

17 SOLUCIÓN Generación en sitio de biocida y tratamiento magnético

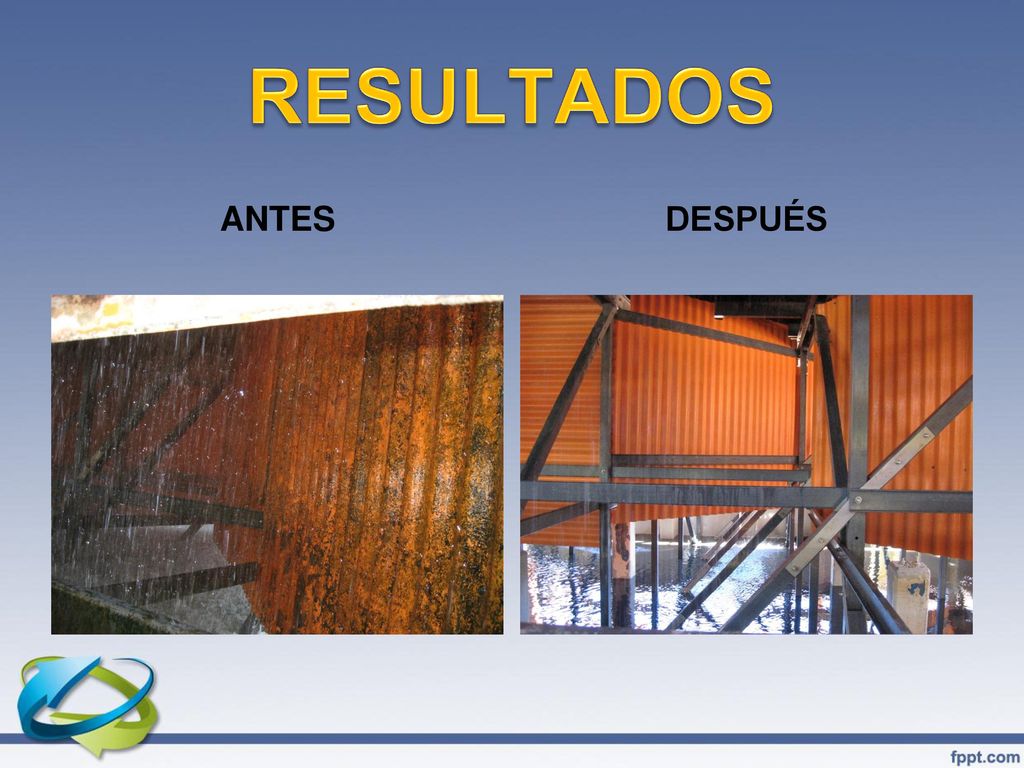

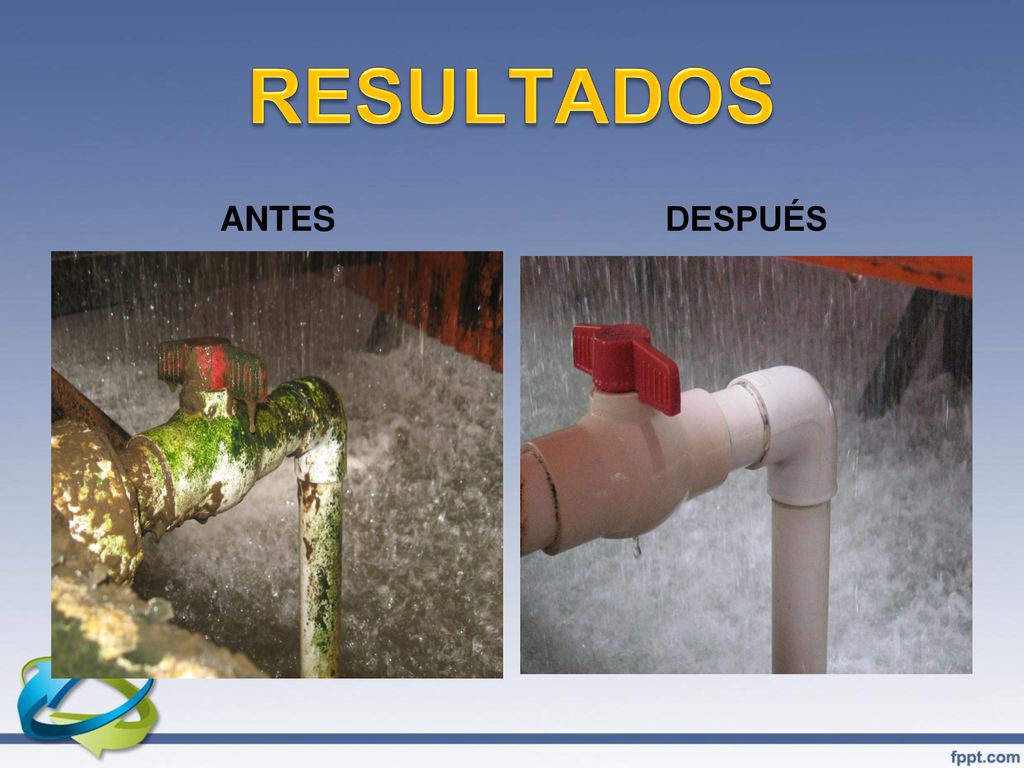

18 RESULTADOS ANTES DESPUÉS

19 RESULTADOS ANTES DESPUÉS

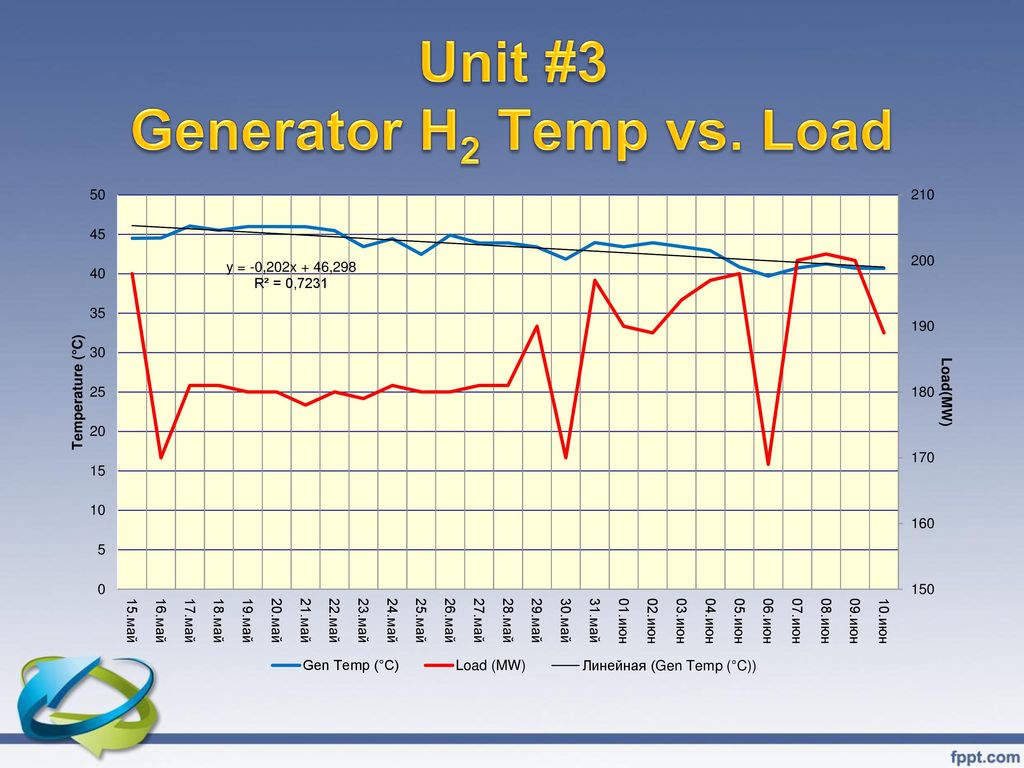

20 Unit #3 Generator H2 Temp vs. Load
2010

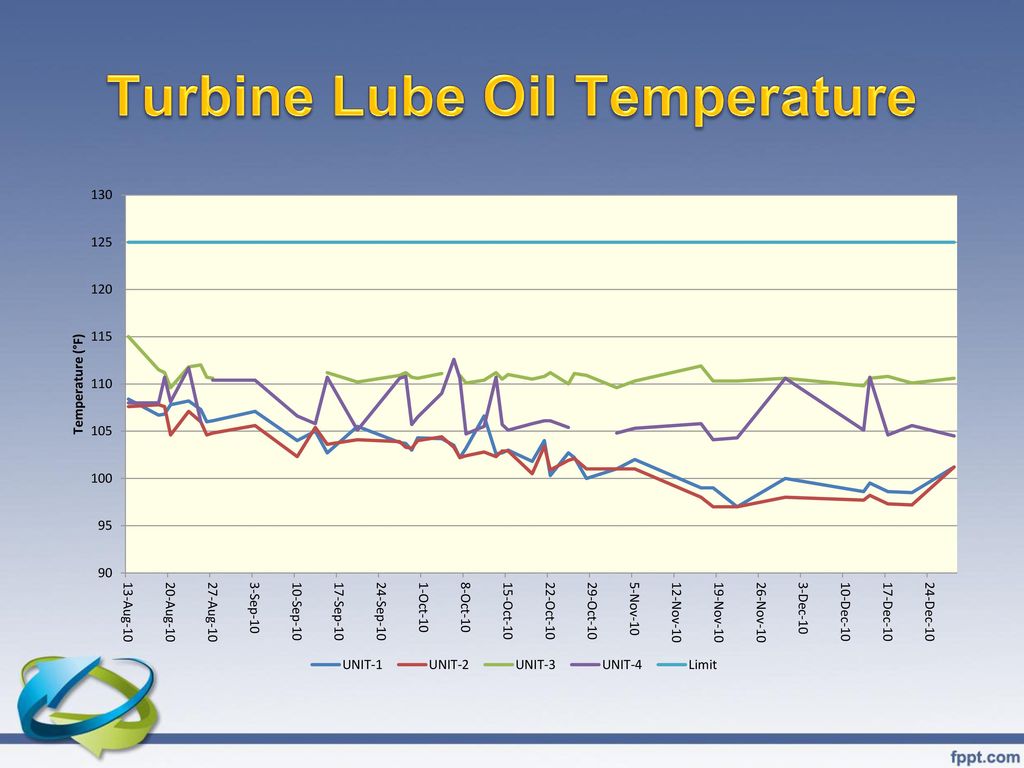

21 Turbine Lube Oil Temperature

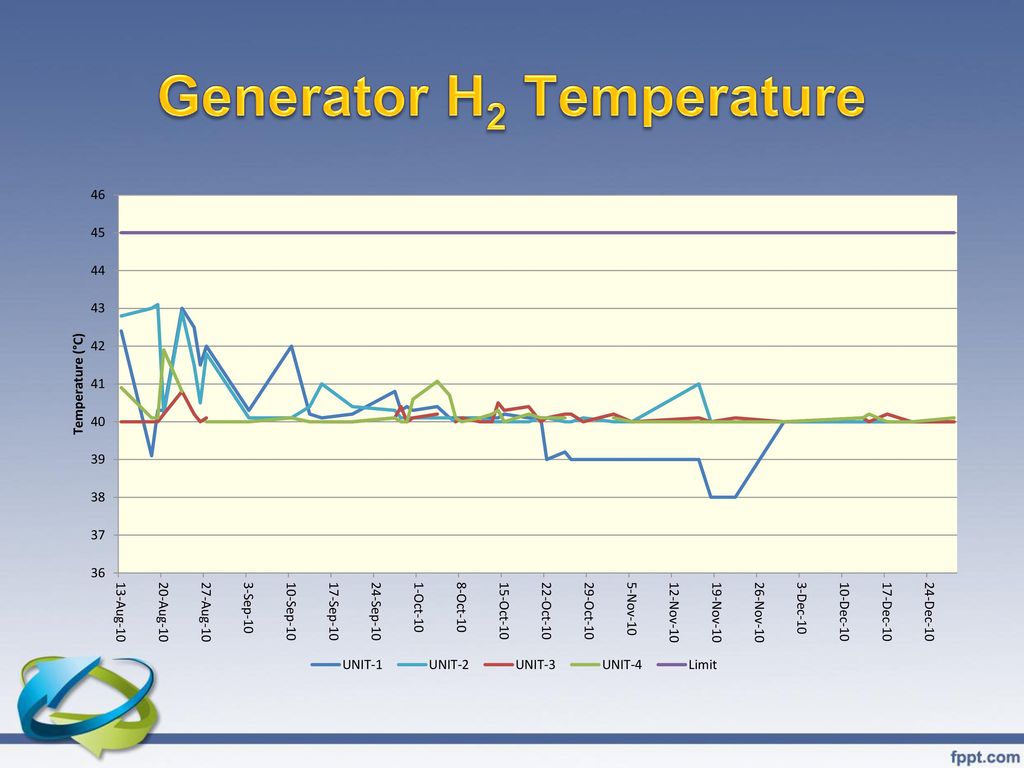

22 Generator H2 Temperature

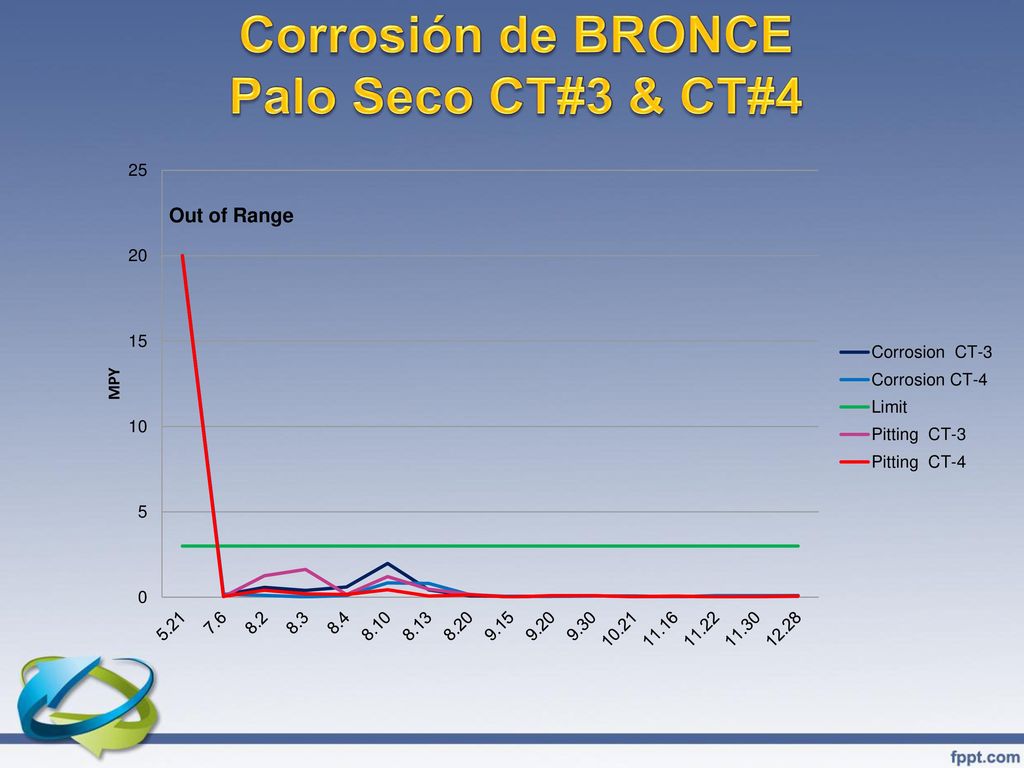

23 Corrosión de BRONCE Palo Seco CT#3 & CT#4
Menor de 0.2 MPY

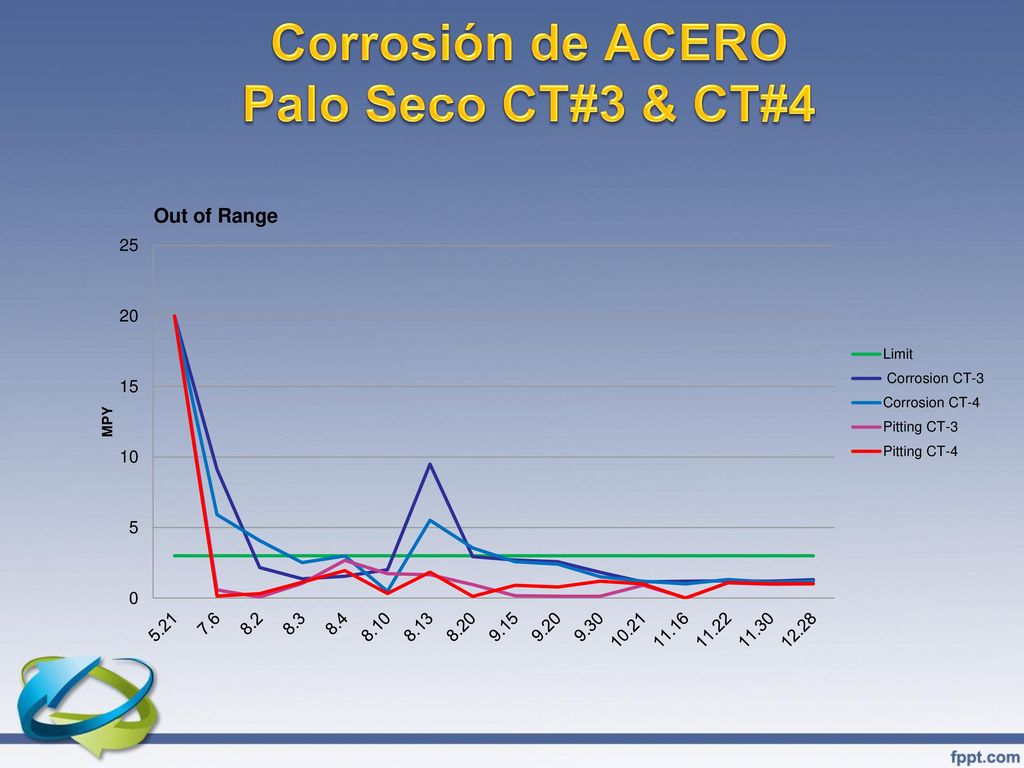

24 Corrosión de ACERO Palo Seco CT#3 & CT#4
Menor de 2 MPY

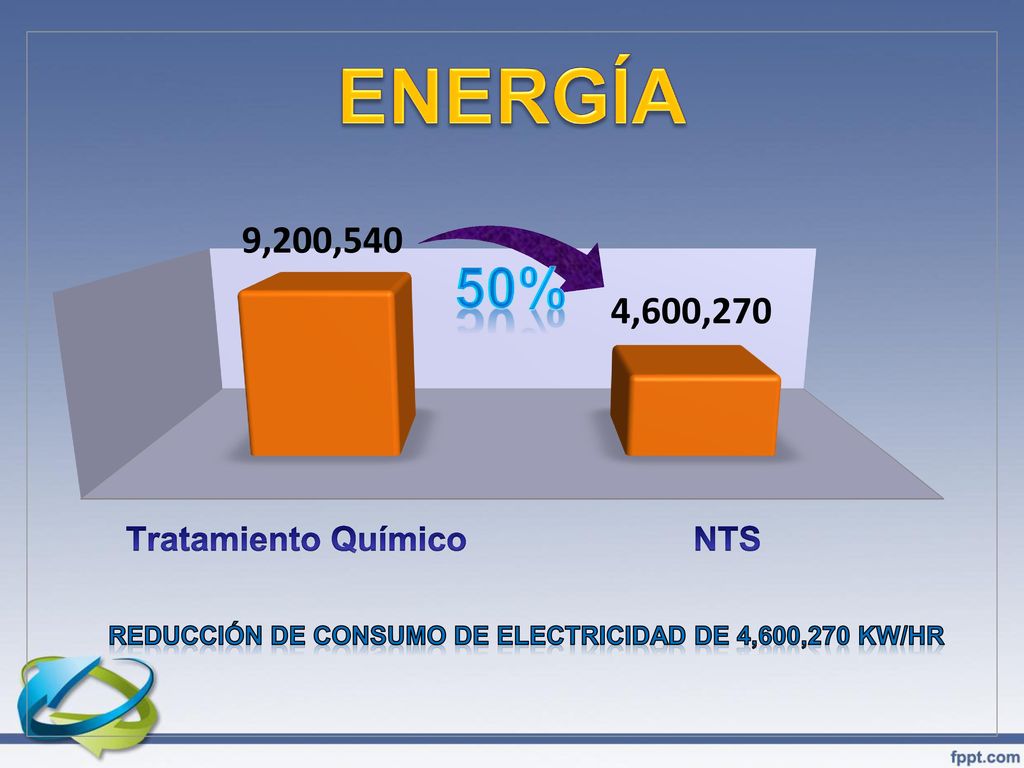

25 ENERGÍA

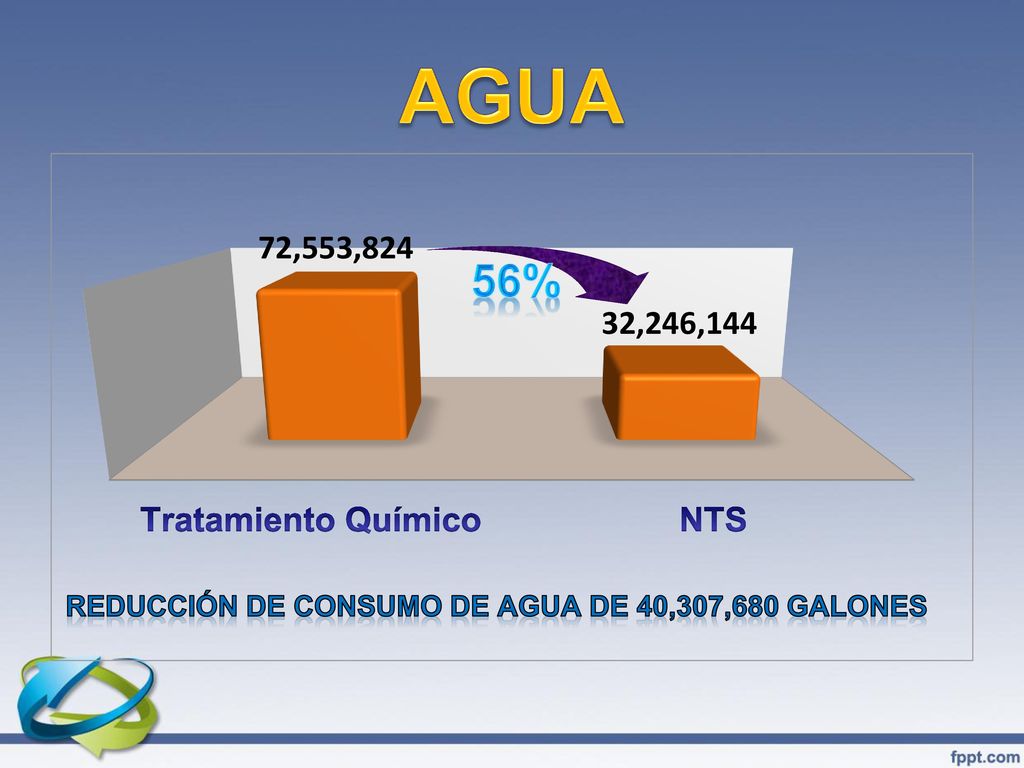

26 AGUA

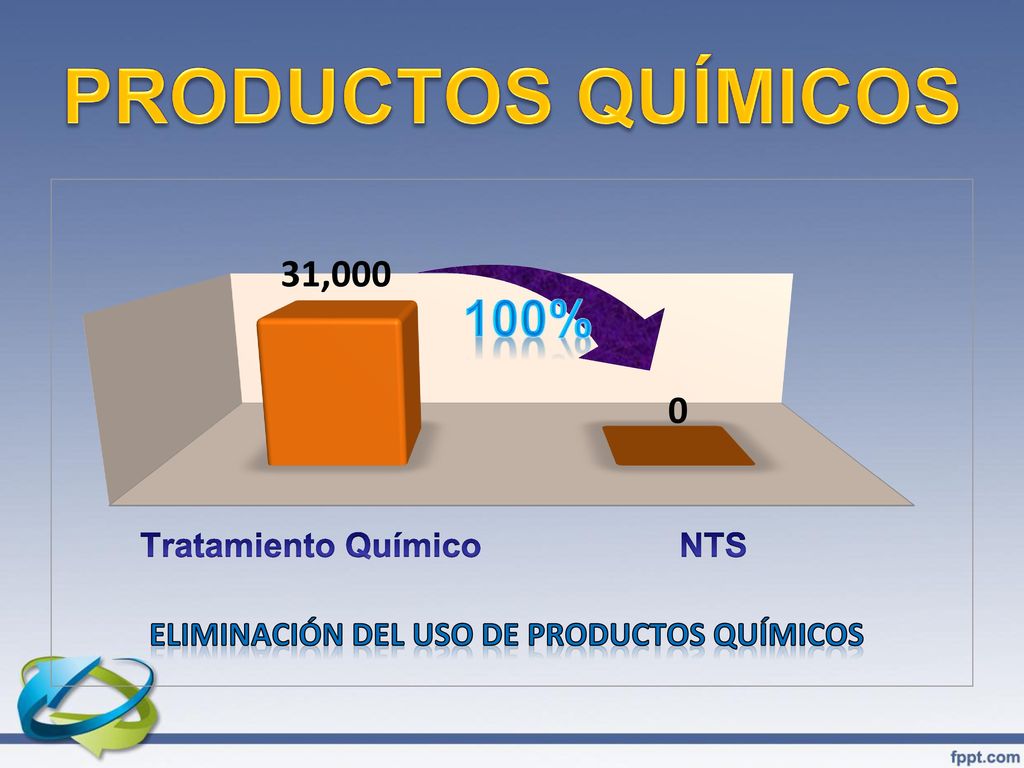

27 PRODUCTOS QUÍMICOS

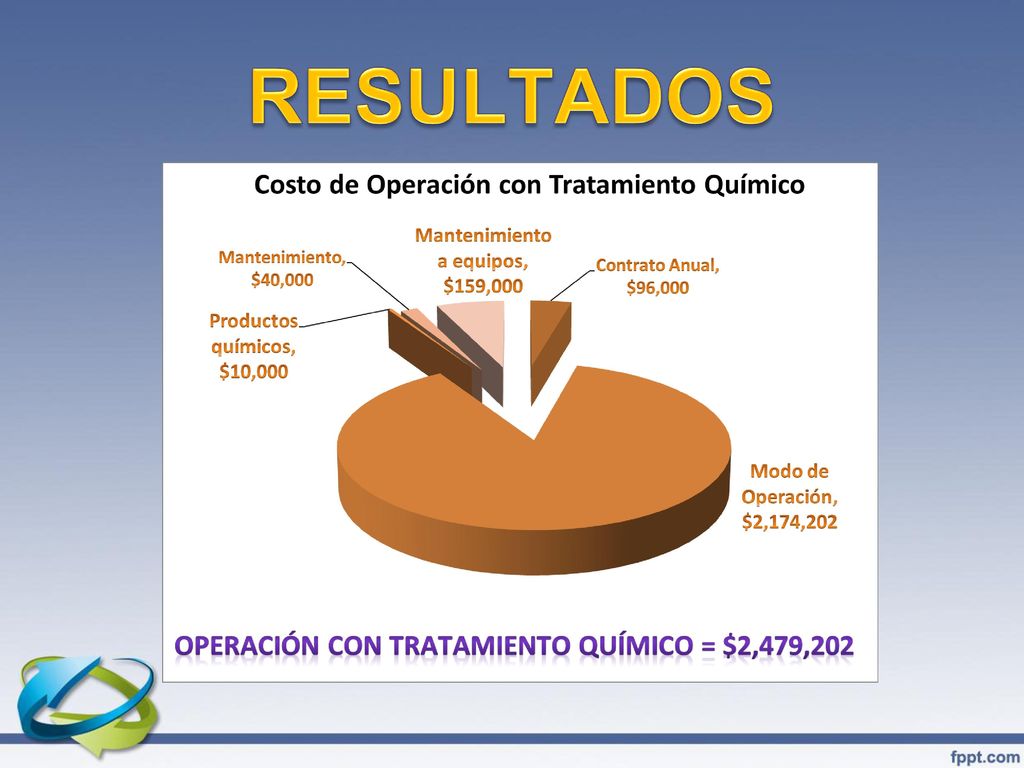

28 RESULTADOS

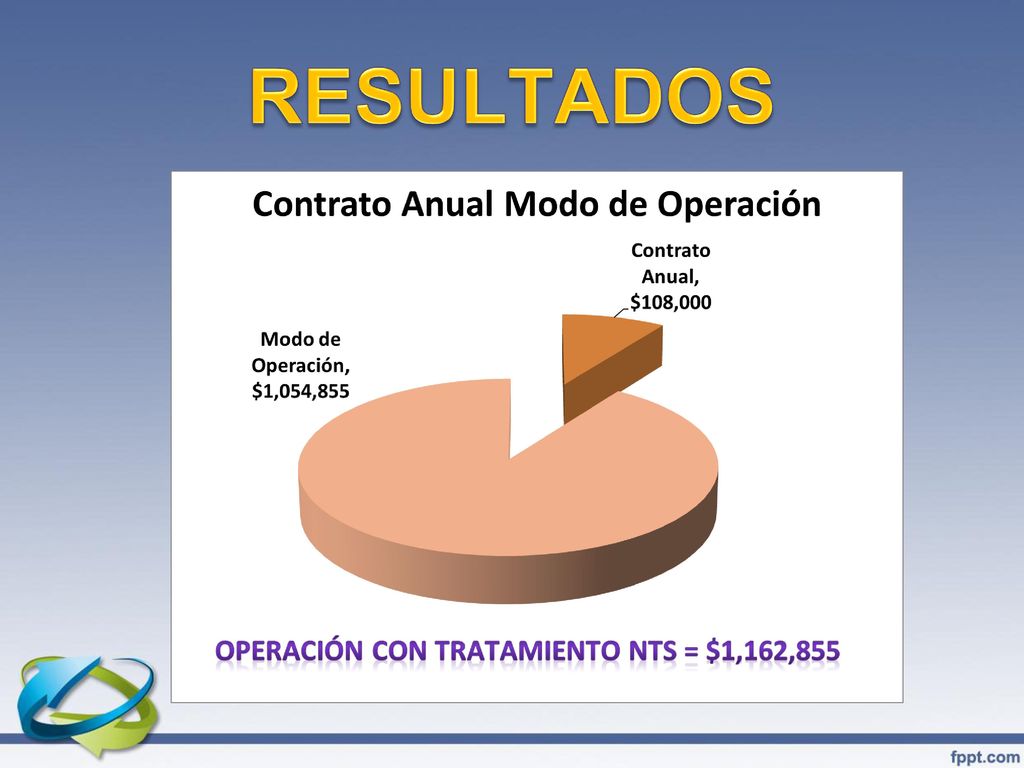

29 RESULTADOS

30 COSTO ANUAL DE OPERACIÓN

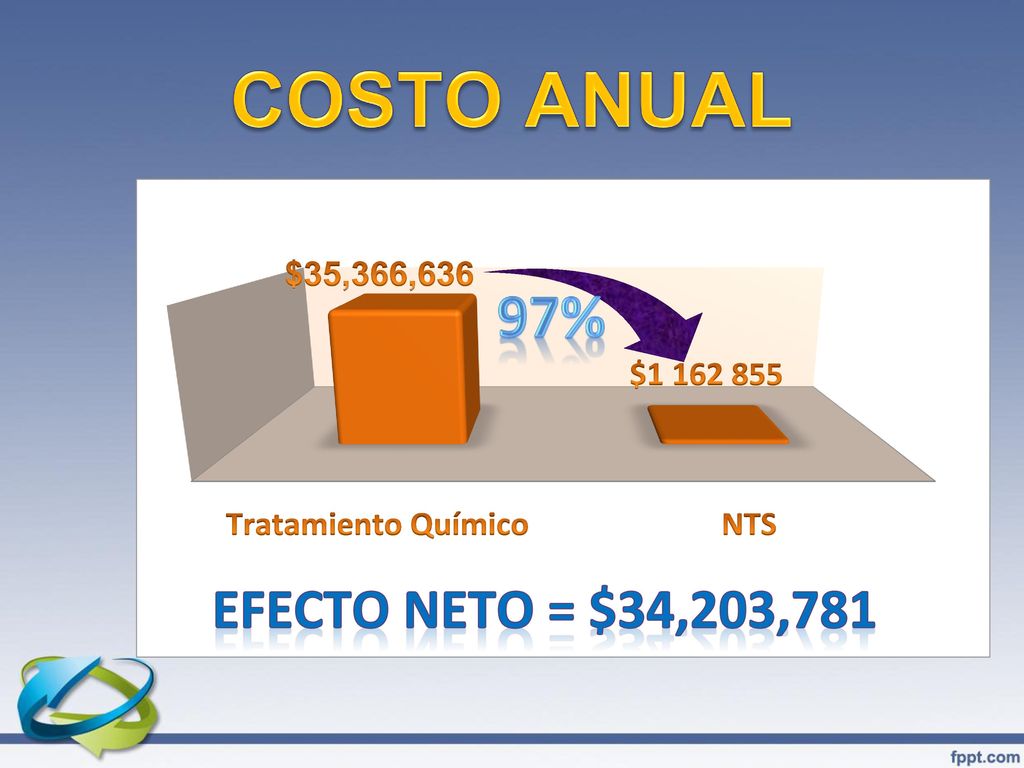

31 COSTO ANUAL $35,366,636

32 RECONOCIMIENTO A LA EXCELENCIA AMBIENTAL 2011
Asociación Industriales de Puerto Rico Conservación de Energía Conservación de Agua

33 INNOVACIÓN AMBIENTAL PREMIO A LA EXCELENCIA AMBIENTAL 2012
Asociación Industriales de Puerto Rico

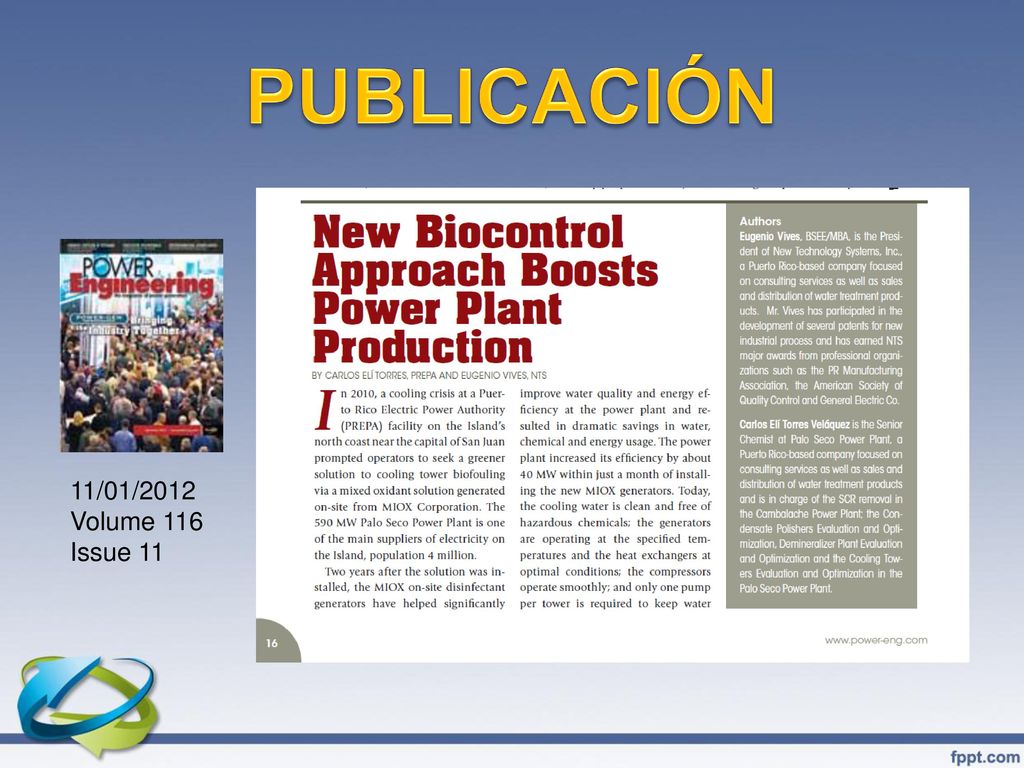

34 PUBLICACIÓN 11/01/2012 Volume 116 Issue 11

35 PREGUNTAS
