1 www.senati.edu.pe RED NEUMATICA DE AIRE COMPRIMIDO

2 www.senati.edu.pe Diseñar la red de aire comprimido para el área de pintura, mantenimiento y facilidades de producción de la empresa UNIMAQ. OBJETIVO GENERAL

3 www.senati.edu.pe 1.Dar solución a los elevados costos de mantenimiento de las máquinas pesadas por carecer de aire comprimido. 2.Efectuar la instalación de la red neumática de aire comprimido 3. Comprender, analizar y diagnosticar fallas que pudiera presentarse durante la instalación. 4. Ayudar a la Empresa a mejorar el tiempo en que se realiza la limpieza y mantenimiento de las piezas de las maquinarias pesadas. OBJETIVOS ESPECIFICOS

4 www.senati.edu.pe RED DE DISTRIBUCION DE AIRE La red de distribución de aire comprimido es el sistema de tubos que permite transportar la energía de presión neumática hasta el punto de utilización. Es el conjunto de tuberías que parte del deposito, colocadas fijamente unidas entre si y que conducen el aire comprimido a los puntos de toma para los equipos

5 www.senati.edu.pe GRUPO COMPRESOR: El grupo compresor es el encargado de comunicar la energía mecánica al aire en forma de energía neumática.

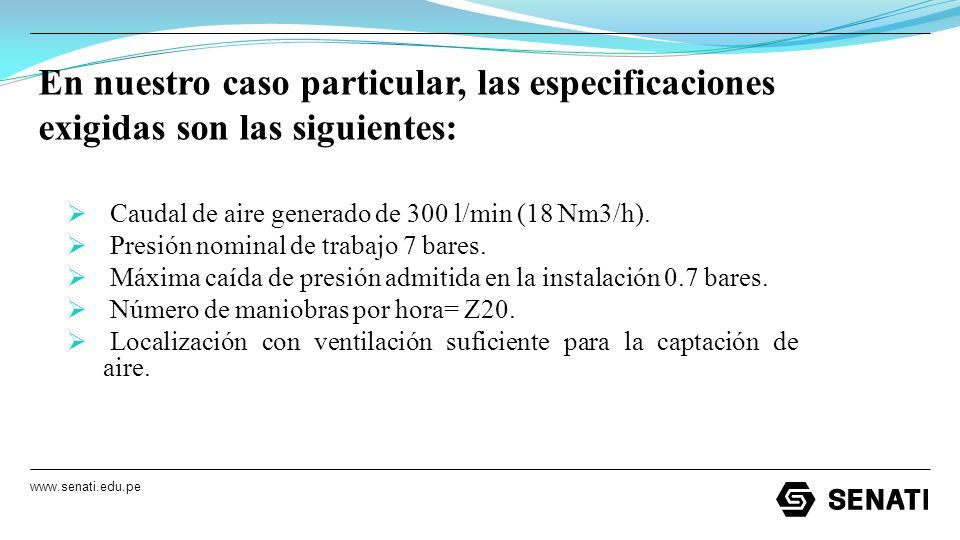

6 www.senati.edu.pe En nuestro caso particular, las especificaciones exigidas son las siguientes:  Caudal de aire generado de 300 l/min (18 Nm3/h).  Presión nominal de trabajo 7 bares.  Máxima caída de presión admitida en la instalación 0.7 bares.  Número de maniobras por hora= Z20.  Localización con ventilación suficiente para la captación de aire.

7 www.senati.edu.pe CARACTERISTICAS DEL GRUPO COMPRESOR 1.Motor eléctrico 15 hp monofásico 2.Presión máx.: 150 PSI 3.Tanque de aire horizontal de 120 galones 4.Bomba de una sola etapa hecho de hierro fundido con más de 10,000 horas de vida útil 5.Salida de aire: 3/4″

8 www.senati.edu.pe ACCESORIOS DE LA RED DE CONDUCCIONES : Unión doble igual diámetro Codo 90º de igual diámetro T de igual diámetro Brida en T de reducción. Tubo de acero galvanizado 3/4

9 www.senati.edu.pe UNIDAD DE MANTENIMIENTO  Filtro: Evita el paso de partículas indeseables y acumula condensados de agua.  Regulador: Mantiene la presión de salida constante independientemente de la presión de entrada.  Lubricador: Por medio del aceite se reduce el desgaste, disminuyen las perdidas por rozamiento y protección contra la corrosión.

10 www.senati.edu.pe DESARROLLO DEL PROYECTO El aire comprimido tiene que distribuirse con un volumen suficiente, la calidad y la presión adecuadas para propulsar correctamente los componentes que utilizan el aire comprimido.

11 www.senati.edu.pe PINTADO DE LAS LINEAS DE CONDUCCION La presente Norma establece el significado y la forma de aplicación de un limitado número de colores para usarse en la identificación de tuberías para transporte de fluidos en estado líquido o gaseoso, en instalaciones terrestres. Según la Norma Técnica Peruana(NTP) 399.012 Comisión de Reglamentos Técnicos y Comerciales- INDECOPI

12 www.senati.edu.pe Procedimos a pintar las líneas de conducción según norma

13 www.senati.edu.pe MONTAJE DE LOS ACOPLES DE LAS LINEAS DE CONDUCCION

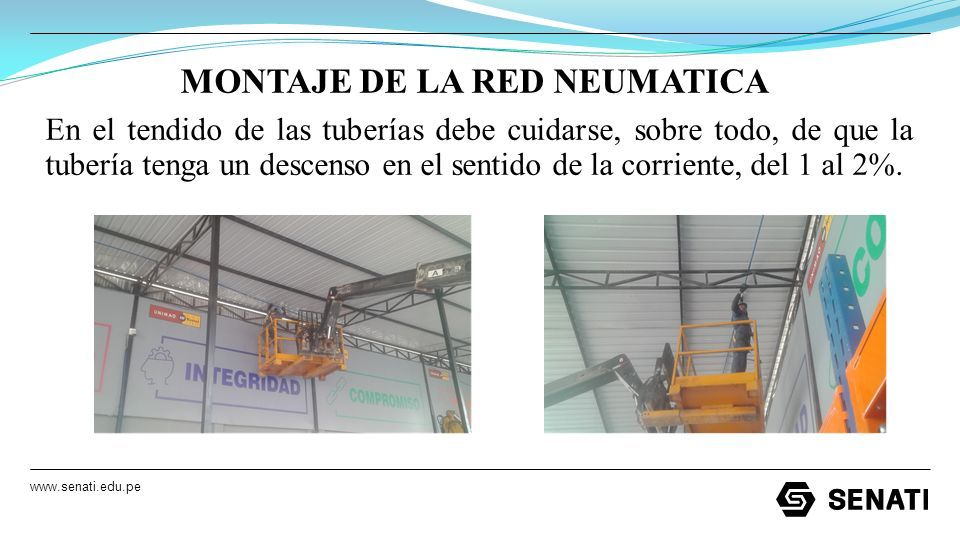

14 www.senati.edu.pe MONTAJE DE LA RED NEUMATICA En el tendido de las tuberías debe cuidarse, sobre todo, de que la tubería tenga un descenso en el sentido de la corriente, del 1 al 2%.

15 www.senati.edu.pe UBICACIÓN Y INSTALACION DEL COMPRESOR: El compresor se coloco sobre un piso firme y nivelado que soportaba el peso del compresor. Es importante que el compresor se localice en un área de fácil acceso.
