Las ondas sísmicas.

Presentación del tema: "Las ondas sísmicas."— Transcripción de la presentación:

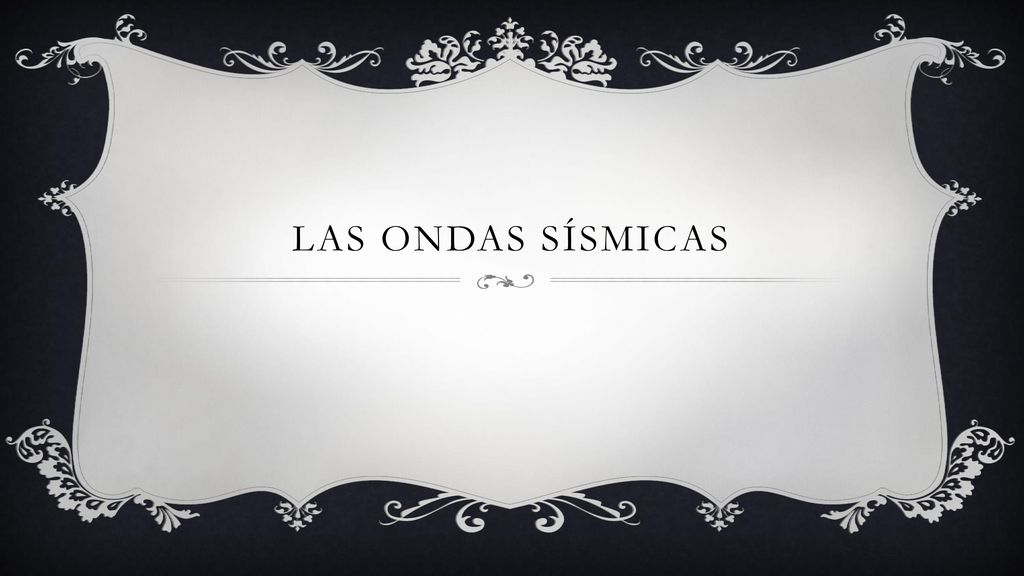

1 Las ondas sísmicas

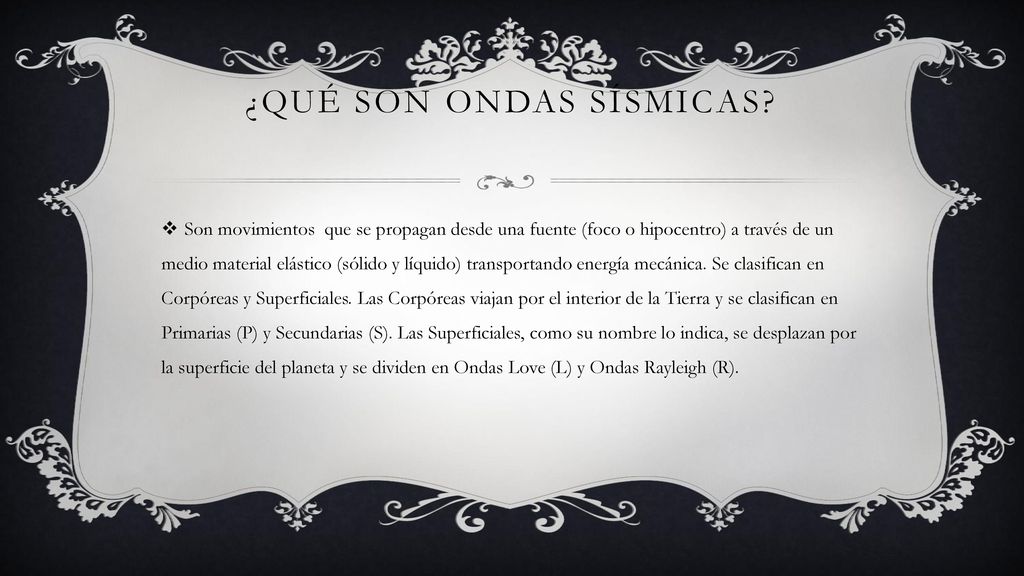

2 ¿Qué son ondas sísmicas?
Son movimientos que se propagan desde una fuente (foco o hipocentro) a través de un medio material elástico (sólido y líquido) transportando energía mecánica. Se clasifican en Corpóreas y Superficiales. Las Corpóreas viajan por el interior de la Tierra y se clasifican en Primarias (P) y Secundarias (S). Las Superficiales, como su nombre lo indica, se desplazan por la superficie del planeta y se dividen en Ondas Love (L) y Ondas Rayleigh (R).

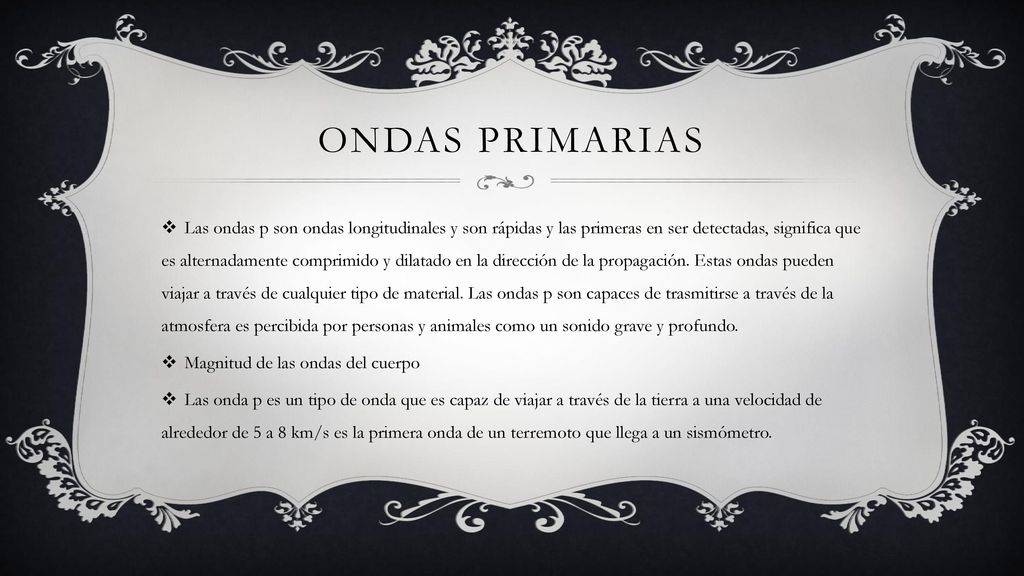

3 Ondas primarias Las ondas p son ondas longitudinales y son rápidas y las primeras en ser detectadas, significa que es alternadamente comprimido y dilatado en la dirección de la propagación. Estas ondas pueden viajar a través de cualquier tipo de material. Las ondas p son capaces de trasmitirse a través de la atmosfera es percibida por personas y animales como un sonido grave y profundo. Magnitud de las ondas del cuerpo Las onda p es un tipo de onda que es capaz de viajar a través de la tierra a una velocidad de alrededor de 5 a 8 km/s es la primera onda de un terremoto que llega a un sismómetro.

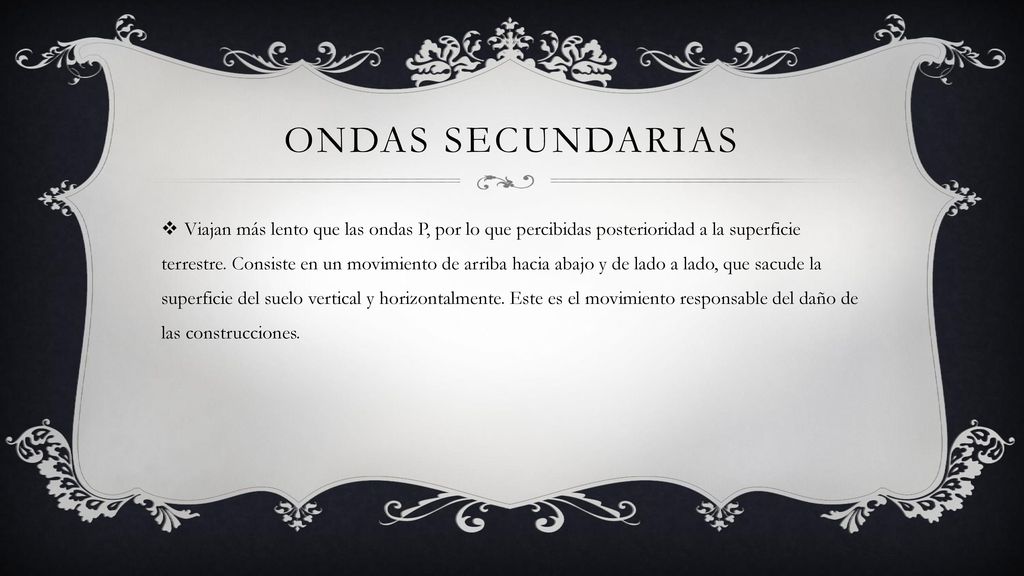

4 Ondas secundarias Viajan más lento que las ondas P, por lo que percibidas posterioridad a la superficie terrestre. Consiste en un movimiento de arriba hacia abajo y de lado a lado, que sacude la superficie del suelo vertical y horizontalmente. Este es el movimiento responsable del daño de las construcciones.

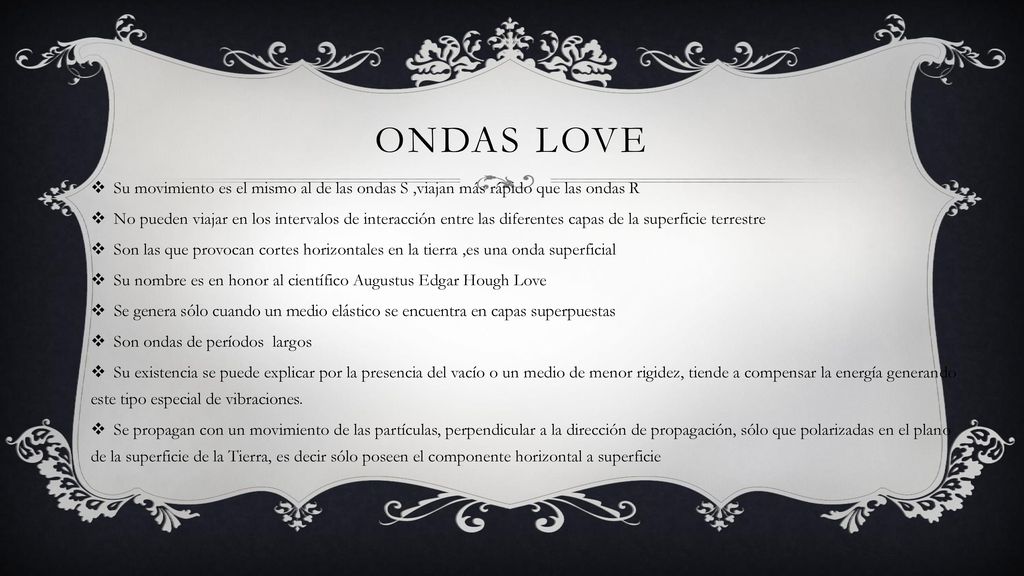

5 Ondas love Su movimiento es el mismo al de las ondas S ,viajan más rápido que las ondas R No pueden viajar en los intervalos de interacción entre las diferentes capas de la superficie terrestre Son las que provocan cortes horizontales en la tierra ,es una onda superficial Su nombre es en honor al científico Augustus Edgar Hough Love Se genera sólo cuando un medio elástico se encuentra en capas superpuestas Son ondas de períodos largos Su existencia se puede explicar por la presencia del vacío o un medio de menor rigidez, tiende a compensar la energía generando este tipo especial de vibraciones. Se propagan con un movimiento de las partículas, perpendicular a la dirección de propagación, sólo que polarizadas en el plano de la superficie de la Tierra, es decir sólo poseen el componente horizontal a superficie

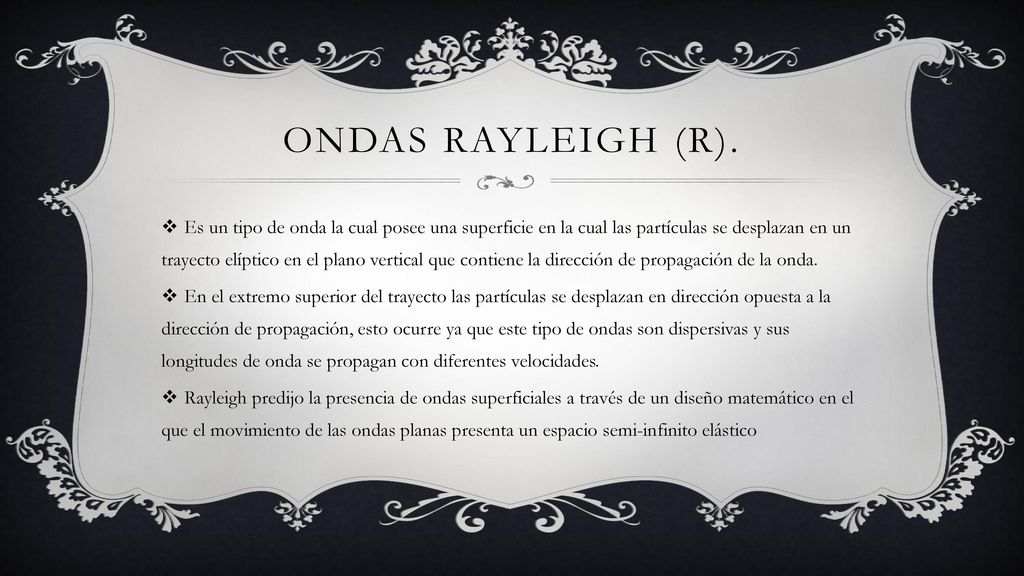

6 Ondas Rayleigh (R). Es un tipo de onda la cual posee una superficie en la cual las partículas se desplazan en un trayecto elíptico en el plano vertical que contiene la dirección de propagación de la onda. En el extremo superior del trayecto las partículas se desplazan en dirección opuesta a la dirección de propagación, esto ocurre ya que este tipo de ondas son dispersivas y sus longitudes de onda se propagan con diferentes velocidades. Rayleigh predijo la presencia de ondas superficiales a través de un diseño matemático en el que el movimiento de las ondas planas presenta un espacio semi-infinito elástico

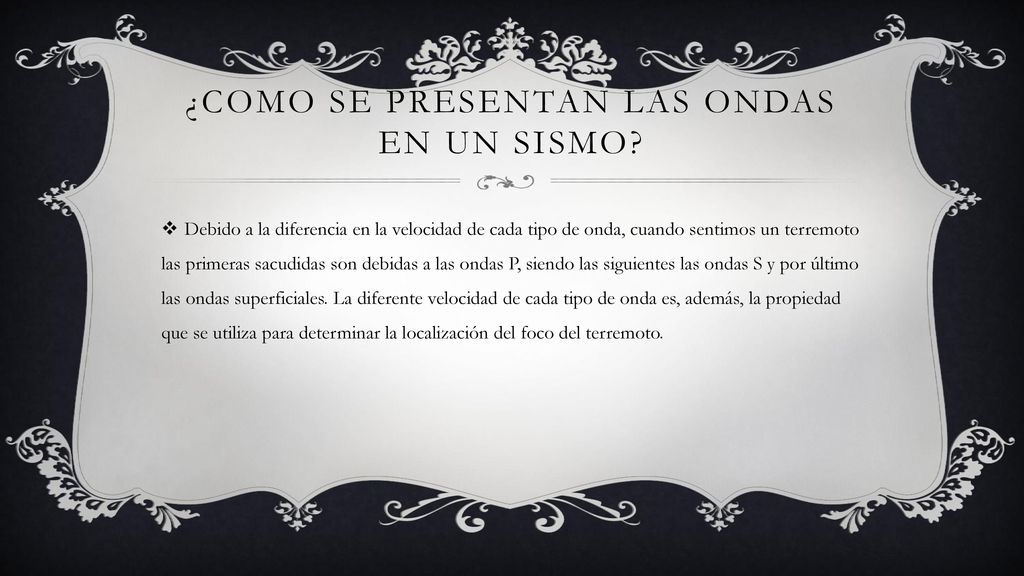

7 ¿Como se presentan las ondas en un sismo?
Debido a la diferencia en la velocidad de cada tipo de onda, cuando sentimos un terremoto las primeras sacudidas son debidas a las ondas P, siendo las siguientes las ondas S y por último las ondas superficiales. La diferente velocidad de cada tipo de onda es, además, la propiedad que se utiliza para determinar la localización del foco del terremoto.

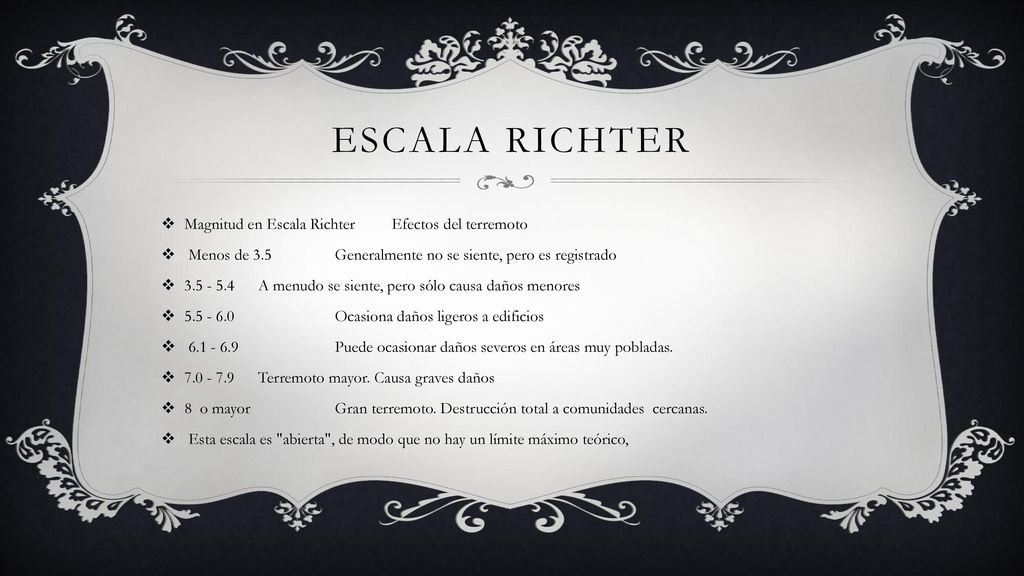

8 Escala Richter Magnitud en Escala Richter Efectos del terremoto
Menos de Generalmente no se siente, pero es registrado A menudo se siente, pero sólo causa daños menores Ocasiona daños ligeros a edificios Puede ocasionar daños severos en áreas muy pobladas. Terremoto mayor. Causa graves daños 8 o mayor Gran terremoto. Destrucción total a comunidades cercanas. Esta escala es "abierta", de modo que no hay un límite máximo teórico,

9 Escala richter El gran mérito del Dr. Charles F. Richter (del California Institute for Technology, 1935) consiste en asociar la magnitud del Terremoto con la "amplitud" de la onda sísmica, lo que redunda en propagación del movimiento en un área determinada. El análisis de esta onda (llamada "S") en un tiempo de 20 segundos en un registro sismográfico, sirvió como referencia de "calibración" de la escala. Teóricamente en esta escala pueden darse sismos de magnitud negativa, lo que corresponderá a leves movimientos de baja liberación de energía.

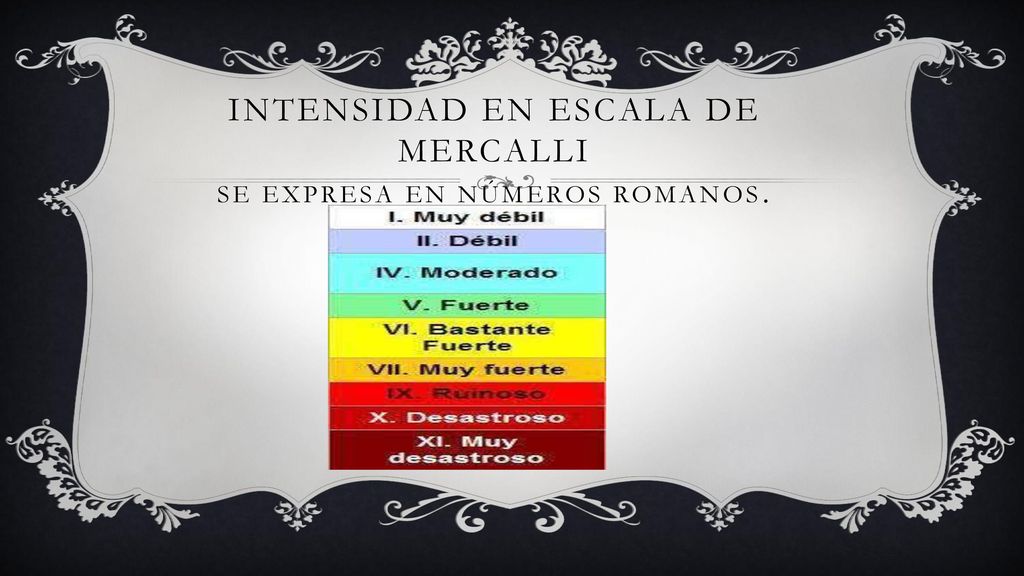

10 Intensidad en Escala de Mercalli Se expresa en números romanos.

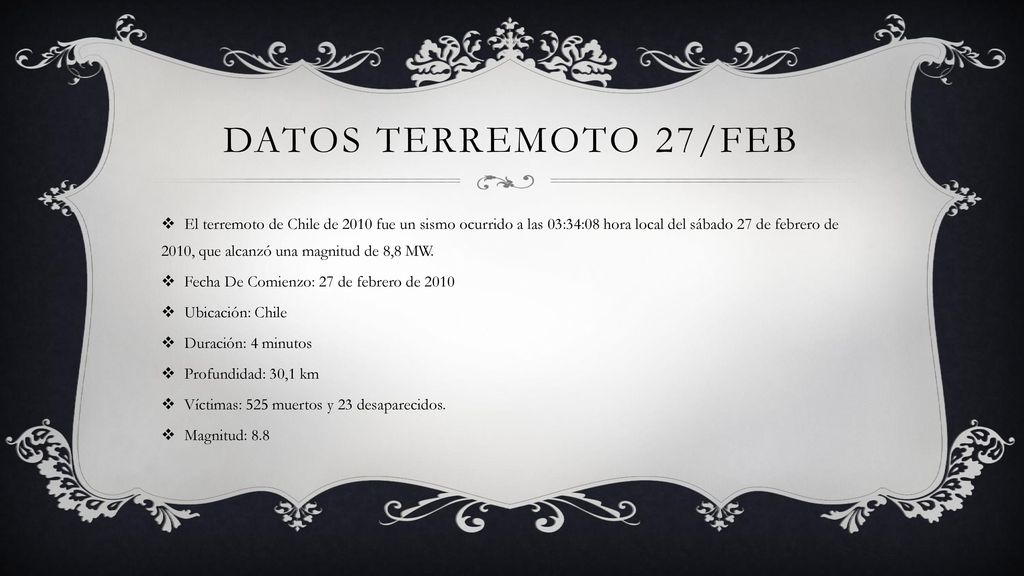

11 Datos terremoto 27/feb El terremoto de Chile de 2010 fue un sismo ocurrido a las 03:34:08 hora local del sábado 27 de febrero de 2010, que alcanzó una magnitud de 8,8 MW. Fecha De Comienzo: 27 de febrero de 2010 Ubicación: Chile Duración: 4 minutos Profundidad: 30,1 km Víctimas: 525 muertos y 23 desaparecidos. Magnitud: 8.8
