1 Automatics

2 Introducción     La automatización , implica el uso de sistemas o elementos computarizados y electromecánicos para controlar maquinarias o procesos industriales. ELECTRONEUMATICA SENSORES PLC

3 Introducción Esto Implica:
1. Tener conocimientos en el manejo de dispositivos y elementos de CA/CD.

4 Neumática Un “fluido” es cualquier sustancia que tenga tendencia a fluir y tomar la forma del contorno del recipiente que lo contiene. La “transmisión de fuerza por medio de fluidos” generalmente se emplea para dar a entender gas o líquido presurizado.

5 Neumática La transmisión de fuerza por medio de un fluido neumático utiliza aire. El aire es transmitido a través de mangueras y válvulas, para controlar un cilindro o un motor

6 Neumática Sistema neumático simple

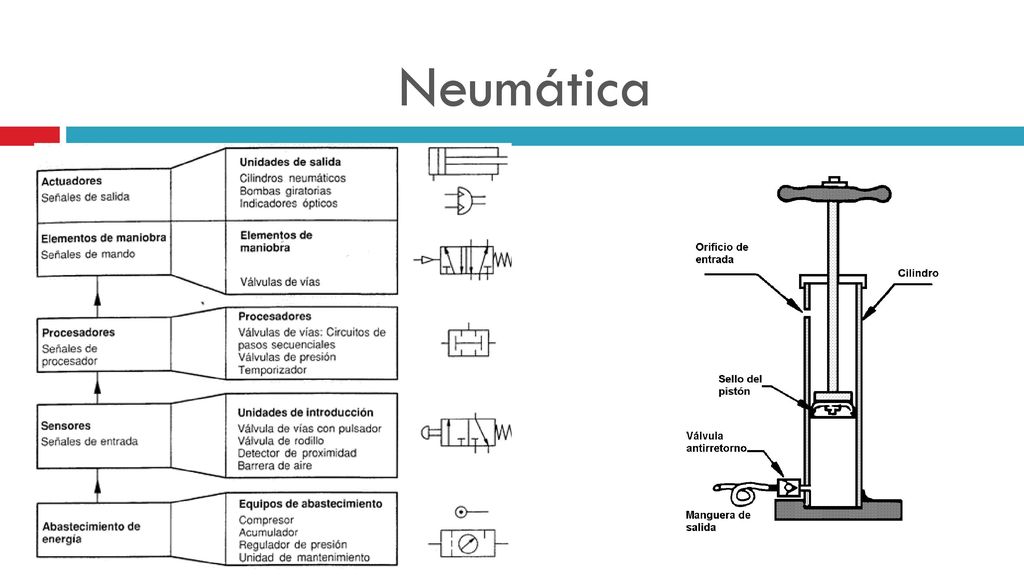

7 Neumática

8 Neumática Compresor: Su función es elevar la presión del aire que aspiran de la atmósfera. Acumulador: almacena aire comprimido para suministrarlo en los momentos de mayor consumo, lleva incorporado: manómetro, válvula de cierre y grifo de purga.

9 Neumática Filtro: su misión es detener las impurezas que arrastra el aire comprimido, estas partículas vienen de la atmósfera. Regulador :el objetivo del regulador es mantener el aire de salida a una presión constante, sean cuales fueren las fluctuaciones de la red y las variaciones de consumo del aire de la instalación. Lubricador: Constituye el último tratamiento del aire. Su finalidad es mezclar el aire con aceite para aumentar la vida y rendimiento y disminuir el rozamiento y la oxidación

10 Neumática VALVULAS DE CONTROL: Las válvulas de control direccional dirigen o desvían la corriente de aire sin cambiar en forma notoria su presión o velocidad de flujo. Se emplean sobre todo para arrancar, detener, y controlar la dirección de movimiento, o rotación, de cilindros o motores neumáticos.

11 Tipos de Válvulas Al lado se muestran válvulas: 2/2, 3/2, 4/2, 5/2, 3/3, 4/3 & 5/3 El primer dígito indica el número de puertos, sean éstos de alimentación, de salida o de escape (no incluye puertos de mando o pilotaje) El segundo dígito indica el número de posiciones de la válvula Por ejemplo: una válvula 3/2 tiene 3 puertos y 2 posiciones

12 Mandos Botón de giro Push Button Un mando es el mecanismo que provoca la conmutación de una válvula Los mandos se clasifican en manuales, mecánicos, neumáticos y eléctricos Shrouded Button Mushroom Button Llave y botón Llave Plunger Rodillo Emergency Stop Switch Solenoide Rodillo Neumático

13 Cilindro simple efecto controlado por una válvula 3/2
Una válvula 3/2 posee dos posiciones: abierta o cerrada Se utiliza para controlar un cilindro de simple efecto En la posición normal, la válvula está cerrada (accionada por el resorte) En la posición conmutada la válvula está abierta (accionada por el botón) El boton debe mantenerse apretado para que el vástago se mantenga extendido 2 12 10 3 1

14 Cilindro simple efecto controlado por una válvula 3/2
Una válvula 3/2 posee dos posiciones: abierta o cerrada. Se utiliza para controlar un cilindro de simple efecto. En la posición normal, la válvula está cerrada (accionada por el resorte). En la posición conmutada la válvula está abierta (accionada por el botón) El boton debe mantenerse apretado para que el vástago se mantenga extendido 2 12 10 3 1

15 Cilindro doble efecto controlado por una válvula 5/2
Una válvula 5/2 siempre está abierta (permite el paso del aire). Se usa para controlar un cilindro de doble efecto En la posición normal la válvula permite el paso del aire hacia el puerto de salida 2 (el puerto 4 permite el escape del aire hacia el puerto 5) 4 2 14 12 5 1 3

16 Cilindro doble efecto controlado por una válvula 5/2
Una válvula 5/2 siempre está abierta (permite el paso del aire). Se usa para controlar un cilindro de doble efecto En la posición normal la válvula permite el paso del aire hacia el puerto de salida 2 (el puerto 4 permite el escape del aire hacia el puerto 5) En la posición conmutada permite el paso del aire hacia el puerto de salida 4 (el puerto 2 permite el escape del aire hacia el puerto 3) 4 2 14 12 5 1 3

17 Estructura interna de una válvula
Componentes de una válvula 5/2 con mandos de solenoide y resorte (1) Solenoide (2) Pistón (3) Spool con sellos (4) Cuerpo (5) Resorte (6) Puertos 2 y 4 (7) Indicador de presión (8) Mando manual (9) Clavija 8 7 9 6 5 1 2 4 3

18 Válvula “spool” La válvula 5/2 tiene un “spool” con sellos de disco que se mueven junto con el “spool” (sellos dinámicos) En la posición normal: puerto 1 conectado al 2, y puerto 4 conectado al 5 (escape) En la posición conmutada: puerto 1 conectado al 4, y puerto 2 conectado al 3 (escape) 1 2 4 5 3 14 12 14 12 5 4 1 2 3

19 Válvula “spool” La válvula 5/2 tiene un “spool” con sellos de disco que se mueven junto con el “spool” (sellos dinámicos) En la posición normal: puerto 1 conectado al 2, y puerto 4 conectado al 5 (escape) En la posición conmutada: puerto 1 conectado al 4, y puerto 2 conectado al 3 (escape) 4 2 14 12 1 5 3 14 12 5 4 1 2 3
