1 PLANTAS DE BOMBEO MICROPROCESADORES, TUBO DE RAYOS CATODICOS, PARO DE MOTORES PARA AUTOMATIZACION DE PLANTAS DE BOMBEO.

2

3 Yañez Olvera Fernando Ponce Vázquez Ismael González Bernal Omar Flores Jiménez Eumir Alejandro

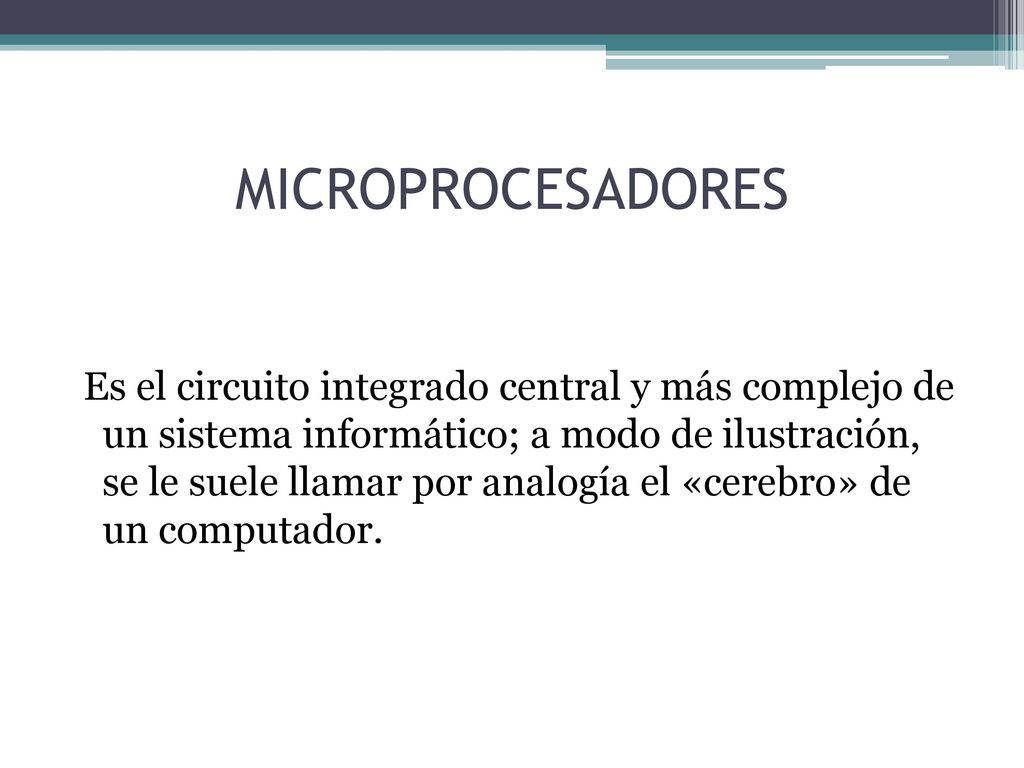

4 MICROPROCESADORES Es el circuito integrado central y más complejo de un sistema informático; a modo de ilustración, se le suele llamar por analogía el «cerebro» de un computador.

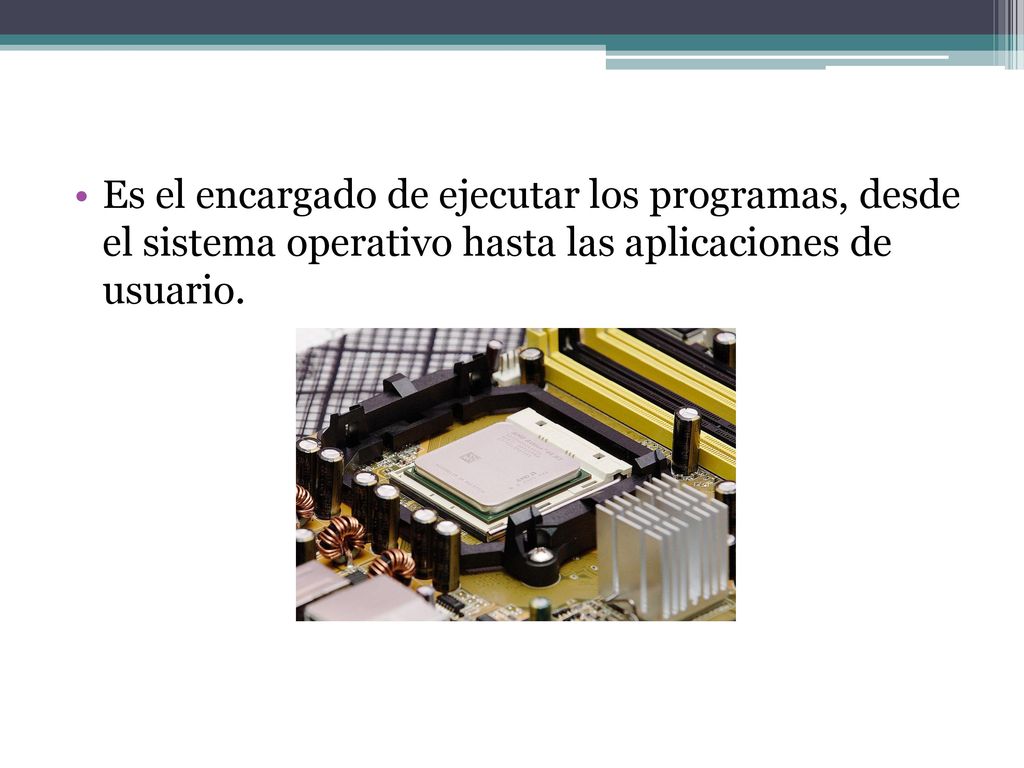

5 Es el encargado de ejecutar los programas, desde el sistema operativo hasta las aplicaciones de usuario.

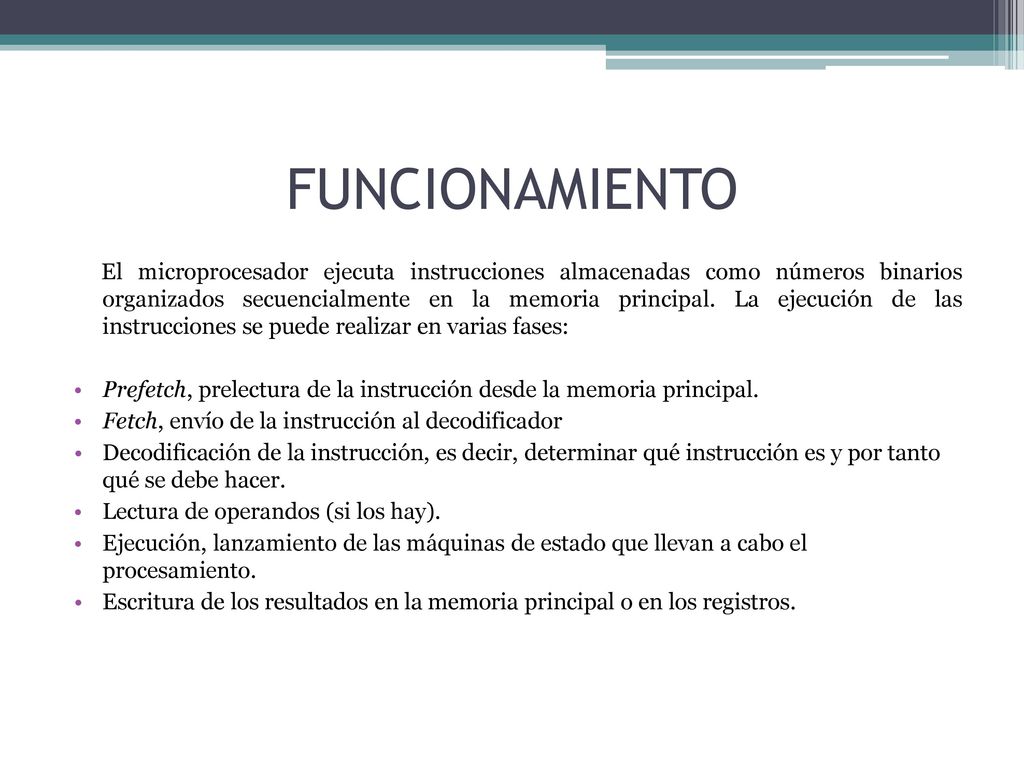

6 FUNCIONAMIENTO El microprocesador ejecuta instrucciones almacenadas como números binarios organizados secuencialmente en la memoria principal. La ejecución de las instrucciones se puede realizar en varias fases: Prefetch, prelectura de la instrucción desde la memoria principal. Fetch, envío de la instrucción al decodificador Decodificación de la instrucción, es decir, determinar qué instrucción es y por tanto qué se debe hacer. Lectura de operandos (si los hay). Ejecución, lanzamiento de las máquinas de estado que llevan a cabo el procesamiento. Escritura de los resultados en la memoria principal o en los registros.

7 APLICACIONES DE MICROPROCESADORES
El microprocesador como una unidad de procesamiento lógico que controla los pasos secuenciales de la función de numerosos productos, actuando como una unidad de procesamiento central (CPU) de un computador, representa uno de los dispositivos electrónicos más versátiles. Su costo decrece año a año y sus aplicaciones están limitadas sólo por la imaginación humana.

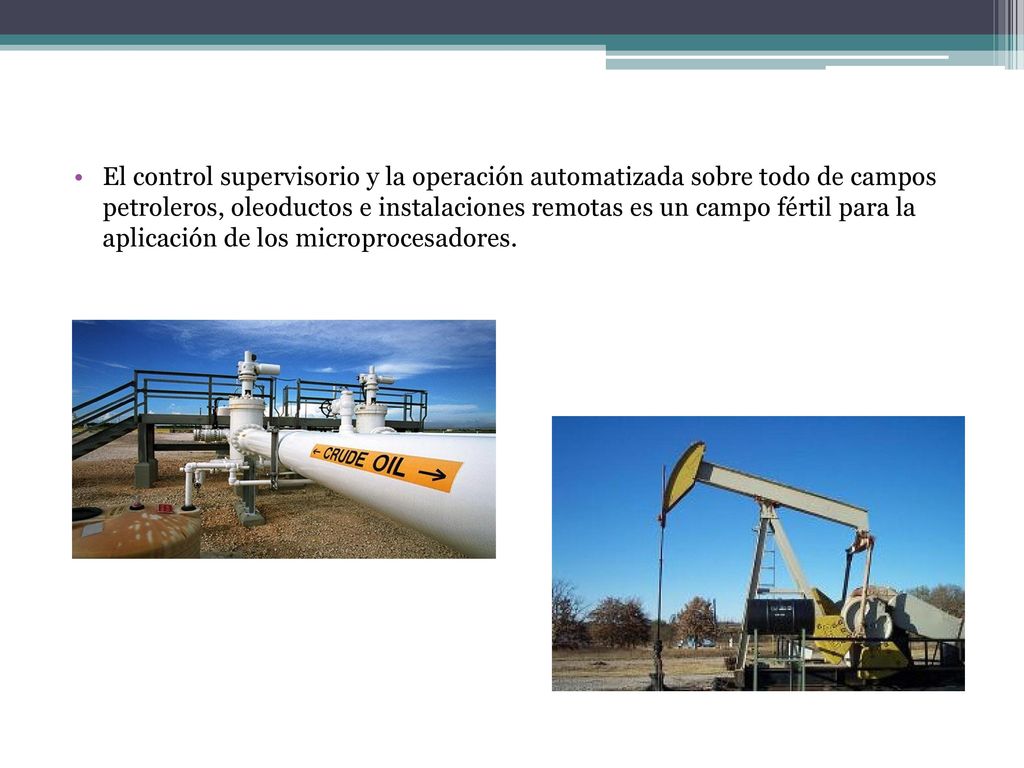

8 El control supervisorio y la operación automatizada sobre todo de campos petroleros, oleoductos e instalaciones remotas es un campo fértil para la aplicación de los microprocesadores.

9 TUBO DE RAYOS CATODICOS
Son tubos de vacío de vidrio dentro de los cuales un cañón de electrones emite una corriente de electrones guiada por un campo eléctrico hacia una pantalla cubierta de pequeños elementos fosforescentes. En el tubo de rayos catódicos, un cañón electrónico produce y confina un haz de electrones que envía hacia una pantalla recubierta de material luminiscente, de forma que cuando los electrones chocan contra ella emite luz cuya intensidad o brillo, es proporcional a la cantidad y velocidad de los electrones incidentes.

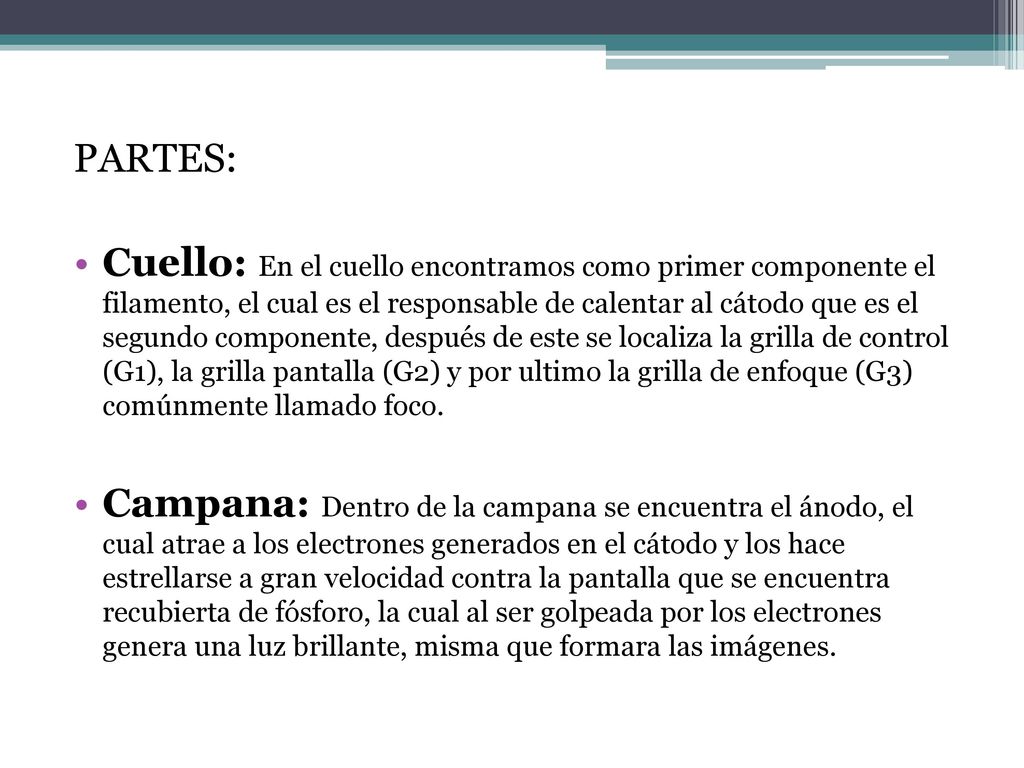

10 PARTES: Cuello: En el cuello encontramos como primer componente el filamento, el cual es el responsable de calentar al cátodo que es el segundo componente, después de este se localiza la grilla de control (G1), la grilla pantalla (G2) y por ultimo la grilla de enfoque (G3) comúnmente llamado foco. Campana: Dentro de la campana se encuentra el ánodo, el cual atrae a los electrones generados en el cátodo y los hace estrellarse a gran velocidad contra la pantalla que se encuentra recubierta de fósforo, la cual al ser golpeada por los electrones genera una luz brillante, misma que formara las imágenes.

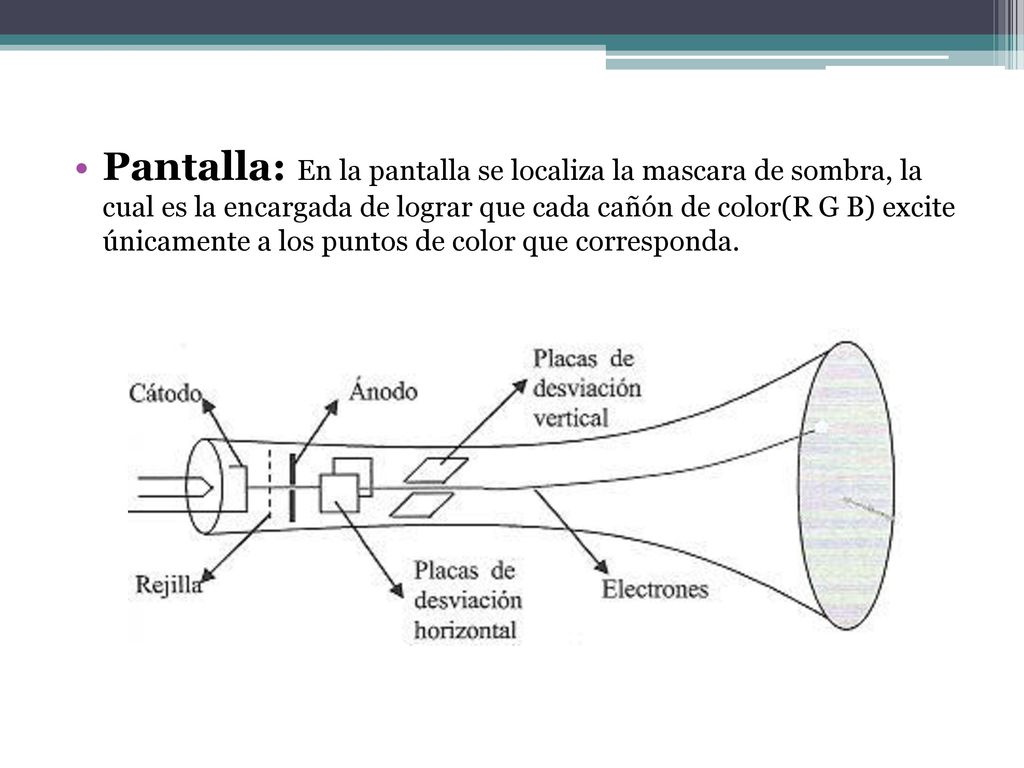

11 Pantalla: En la pantalla se localiza la mascara de sombra, la cual es la encargada de lograr que cada cañón de color(R G B) excite únicamente a los puntos de color que corresponda.

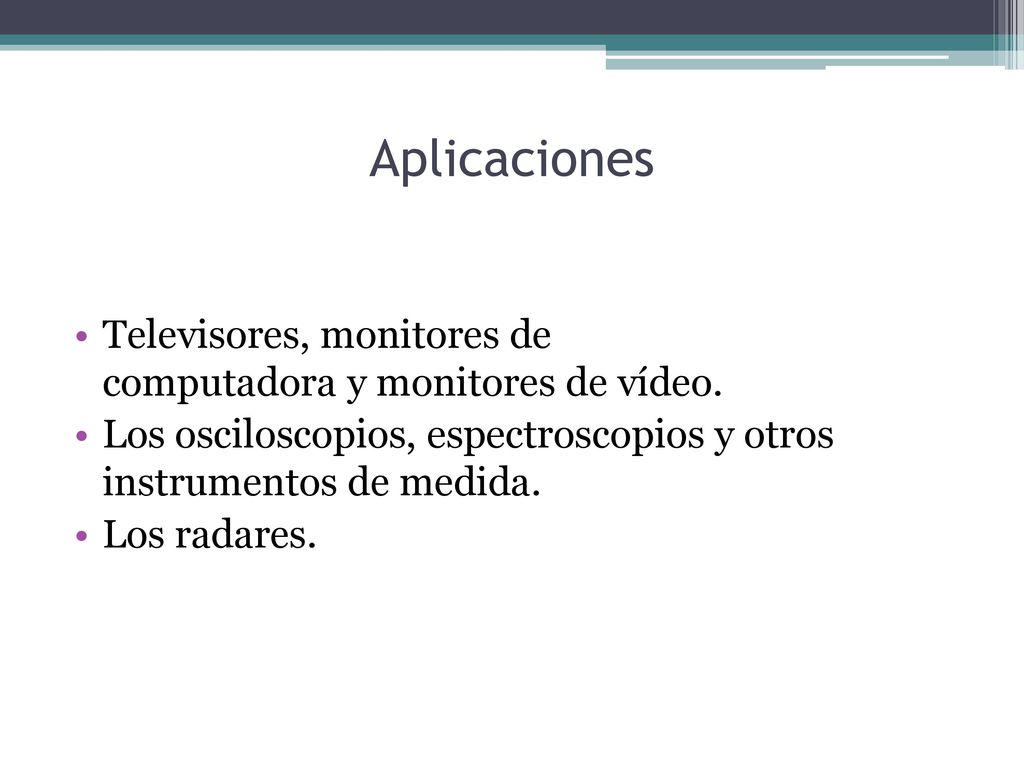

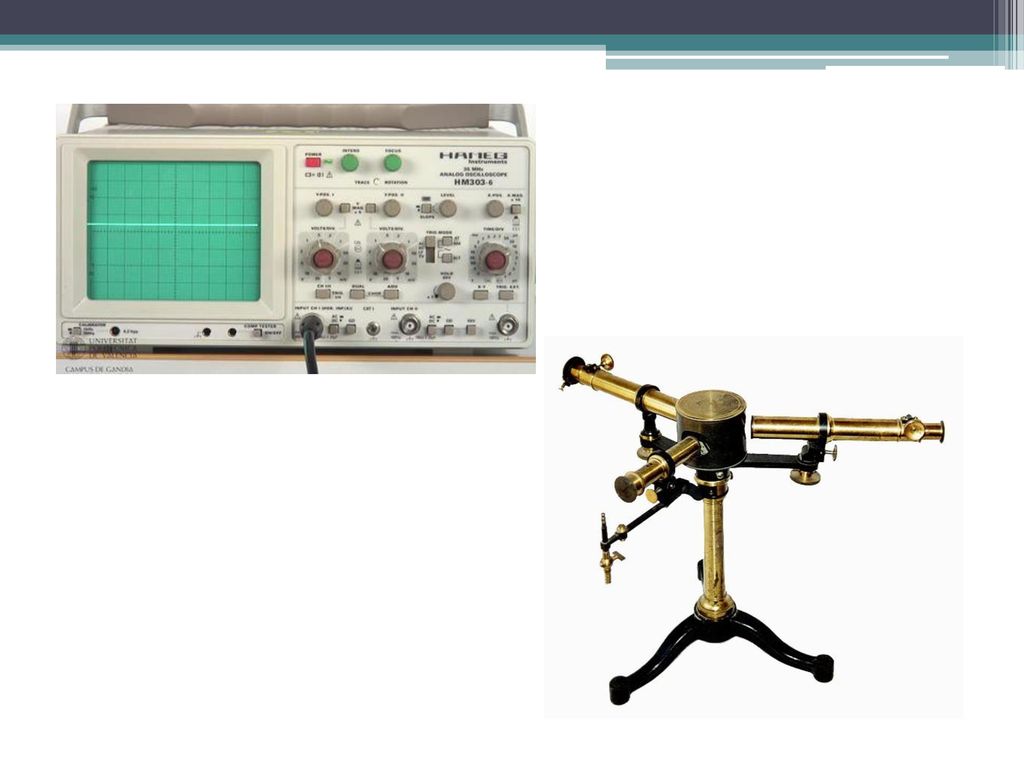

12 Aplicaciones Televisores, monitores de computadora y monitores de vídeo. Los osciloscopios, espectroscopios y otros instrumentos de medida. Los radares.

13

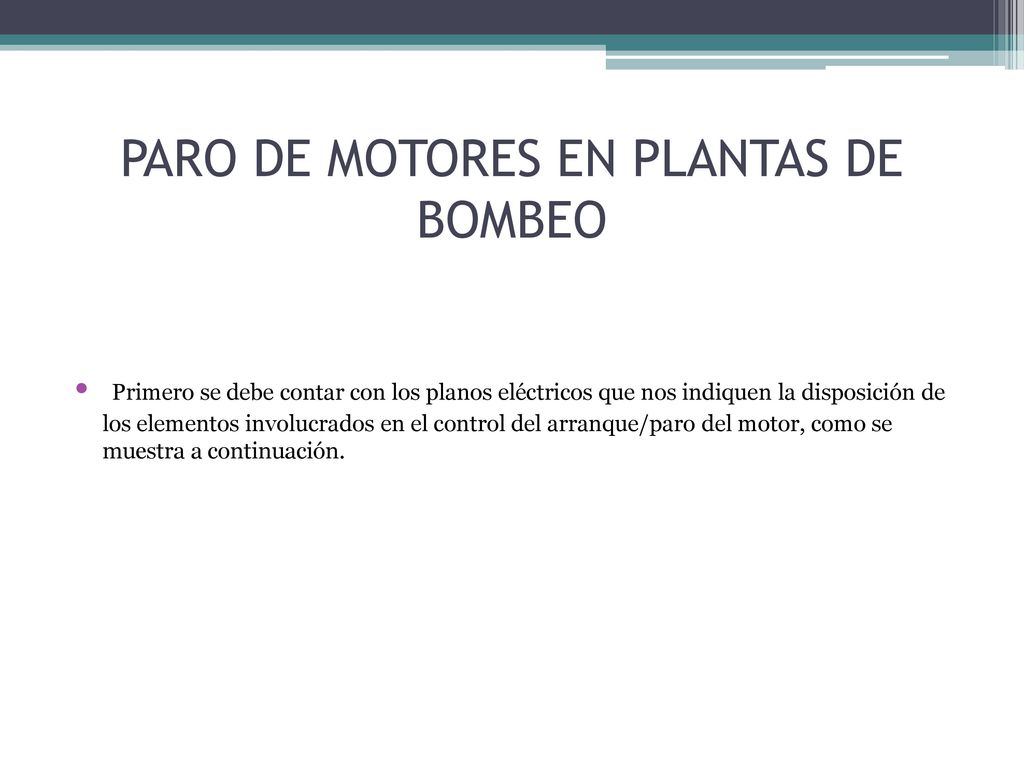

14 PARO DE MOTORES EN PLANTAS DE BOMBEO

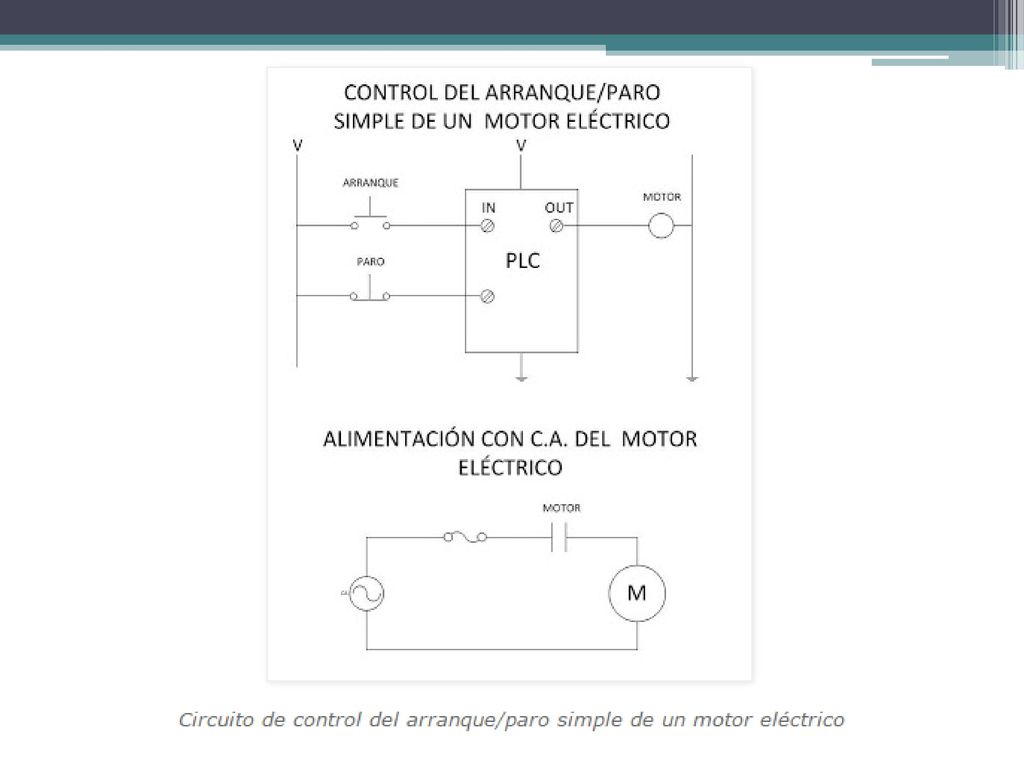

 Primero se debe contar con los planos eléctricos que nos indiquen la disposición de los elementos involucrados en el control del arranque/paro del motor, como se muestra a continuación.

15

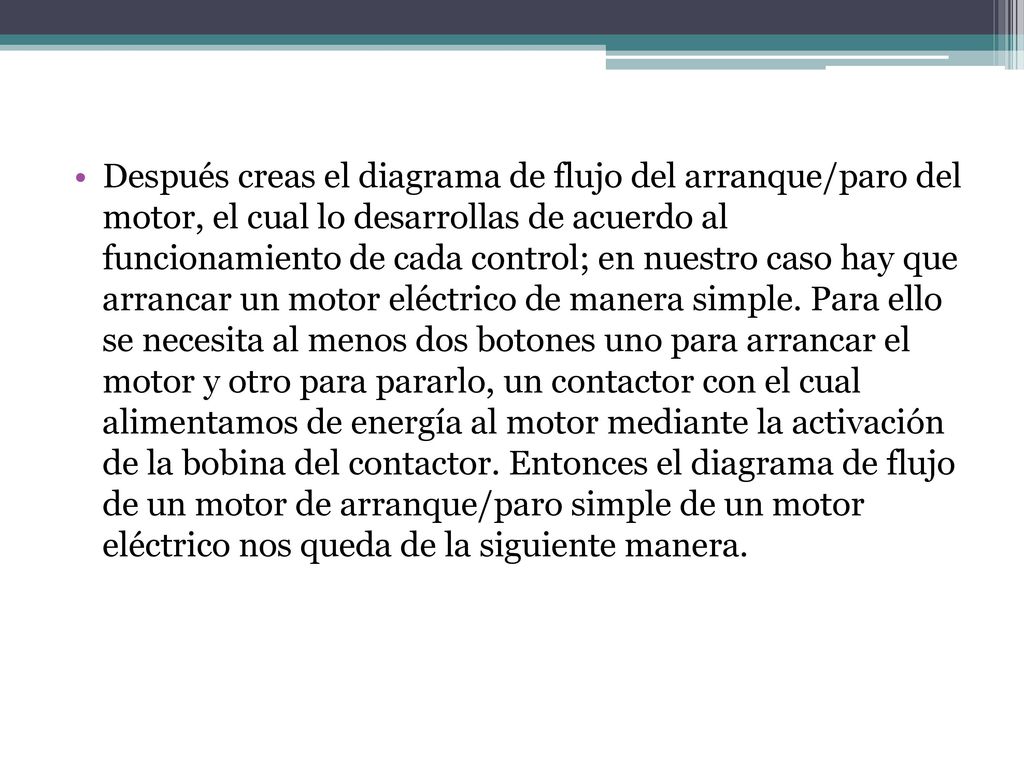

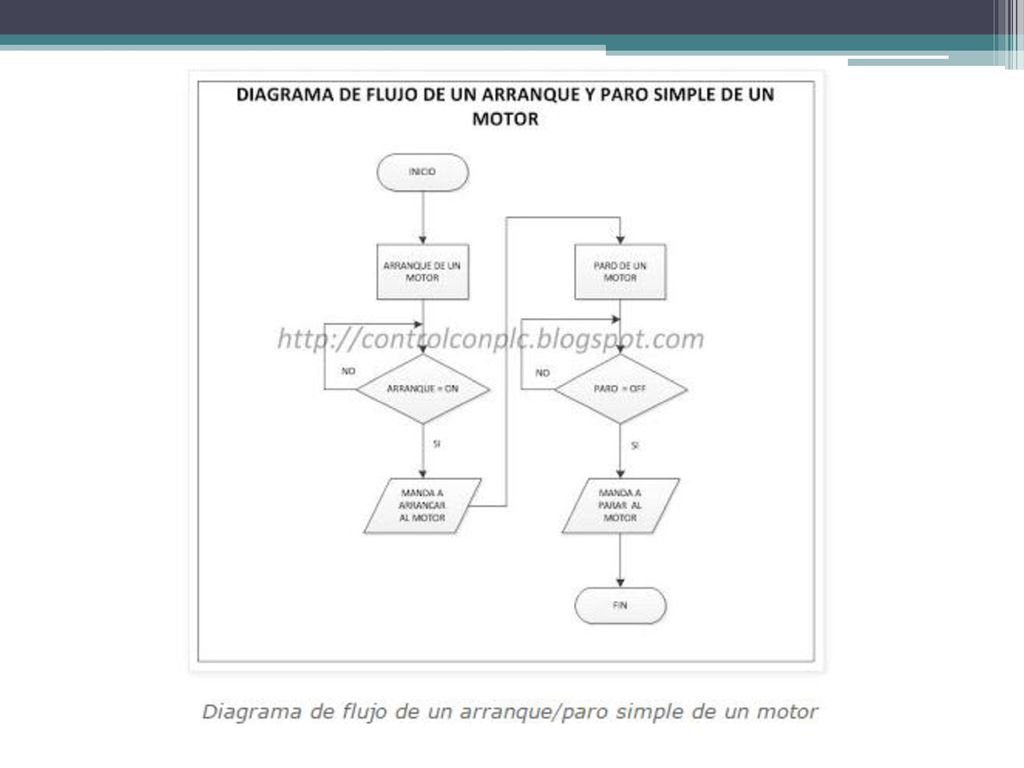

16 Después creas el diagrama de flujo del arranque/paro del motor, el cual lo desarrollas de acuerdo al funcionamiento de cada control; en nuestro caso hay que arrancar un motor eléctrico de manera simple. Para ello se necesita al menos dos botones uno para arrancar el motor y otro para pararlo, un contactor con el cual alimentamos de energía al motor mediante la activación de la bobina del contactor. Entonces el diagrama de flujo de un motor de arranque/paro simple de un motor eléctrico nos queda de la siguiente manera.

17

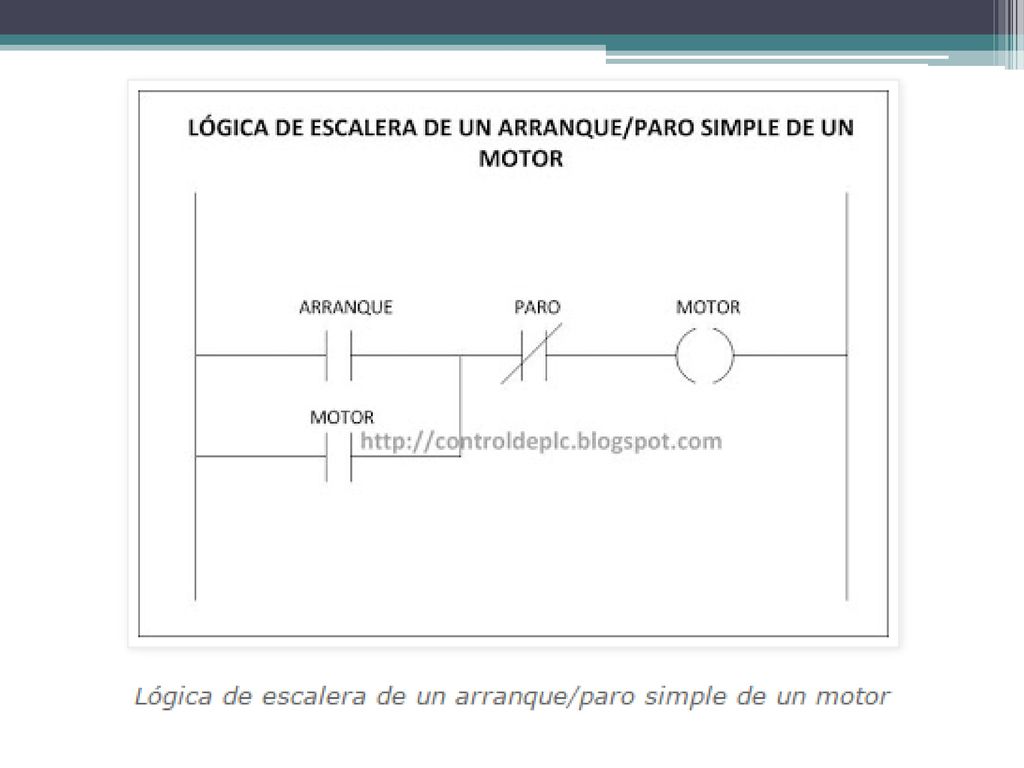

18 Una vez que se ha hecho el diagrama de flujo para la programación en el plc del control del motor, el siguiente paso a realizar es la programación en lógica escalera, la cual queda como se muestra a continuación.

19

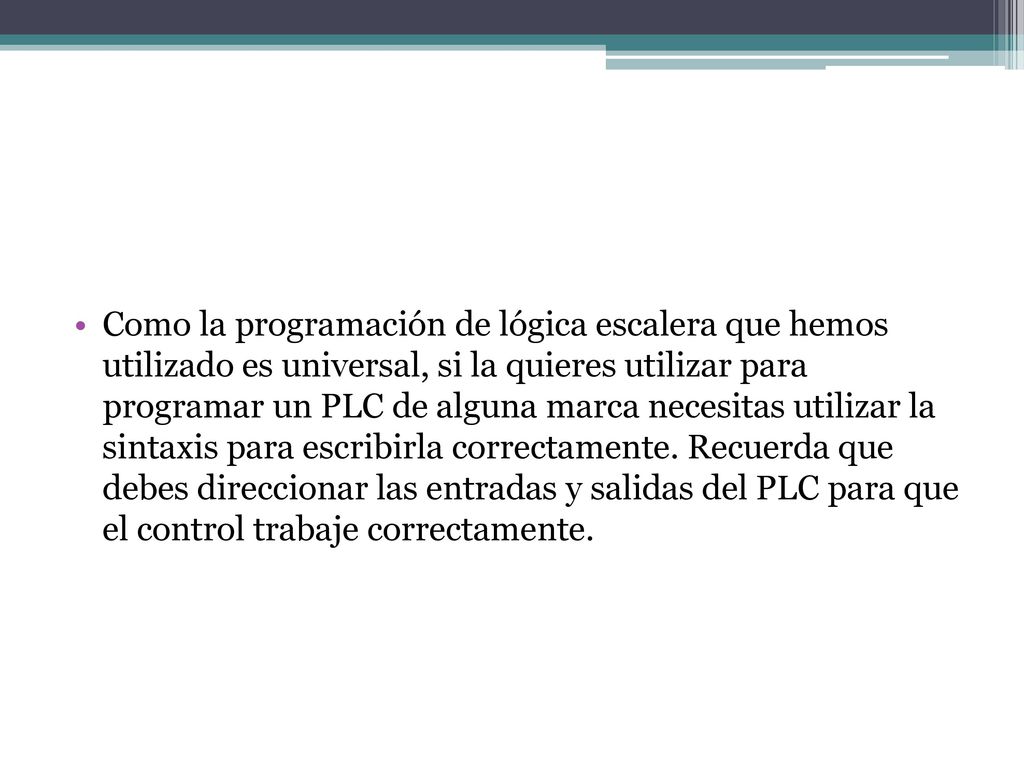

20 Como la programación de lógica escalera que hemos utilizado es universal, si la quieres utilizar para programar un PLC de alguna marca necesitas utilizar la sintaxis para escribirla correctamente. Recuerda que debes direccionar las entradas y salidas del PLC para que el control trabaje correctamente.

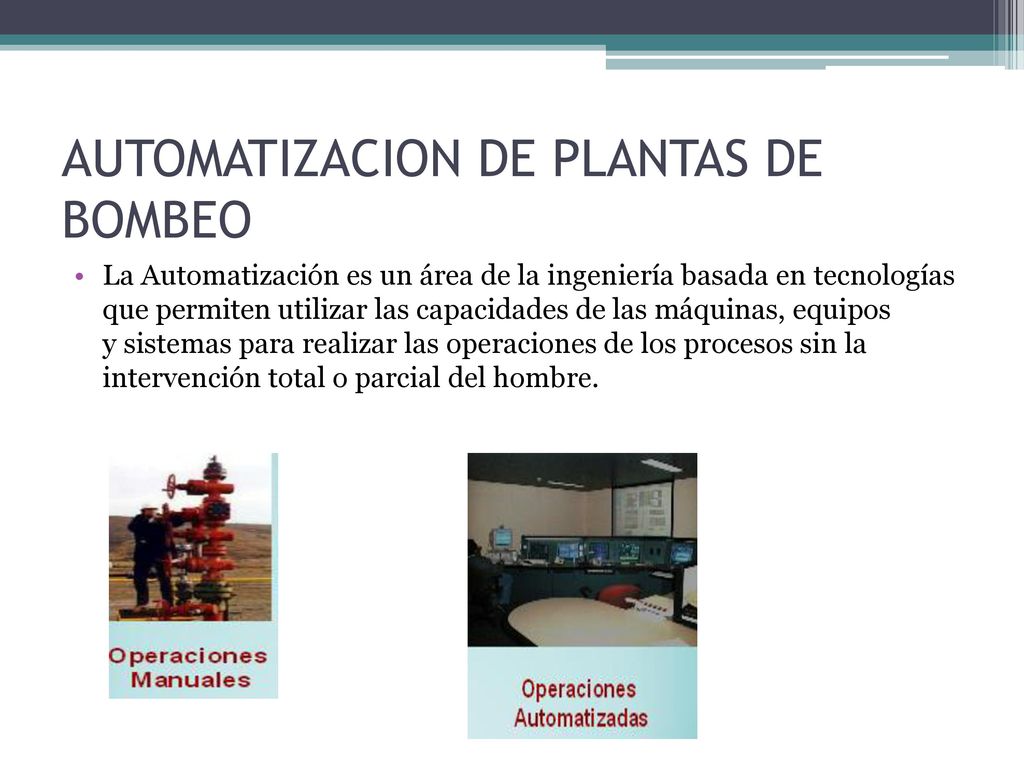

21 AUTOMATIZACION DE PLANTAS DE BOMBEO
La Automatización es un área de la ingeniería basada en tecnologías que permiten utilizar las capacidades de las máquinas, equipos y sistemas para realizar las operaciones de los procesos sin la intervención total o parcial del hombre.

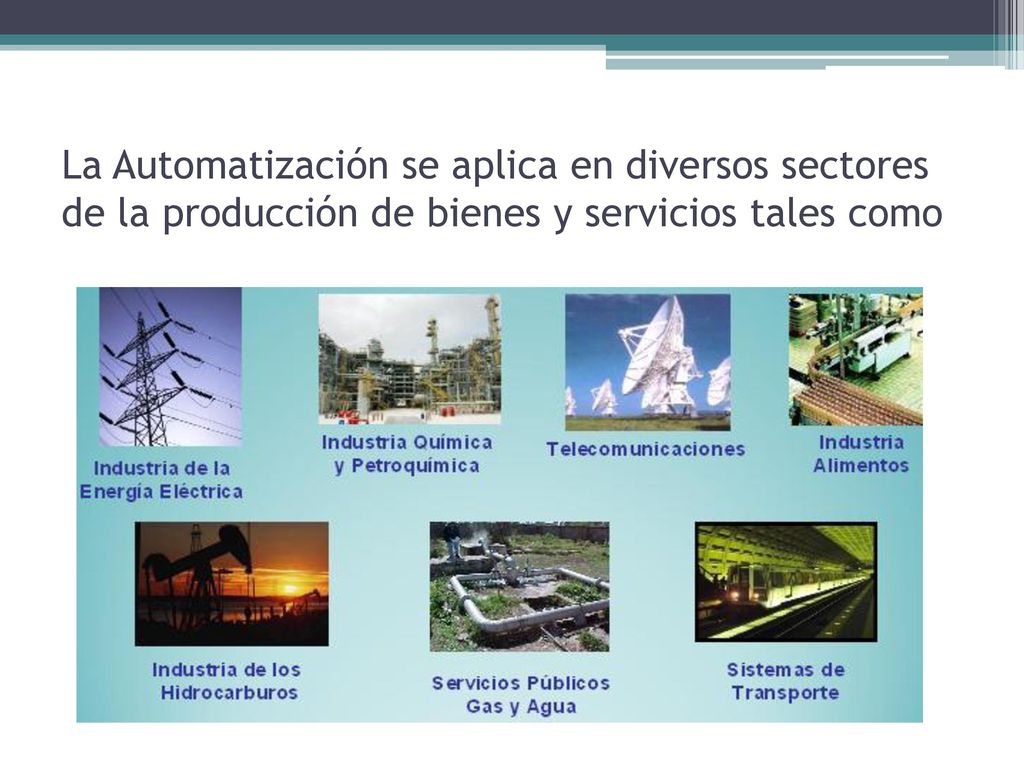

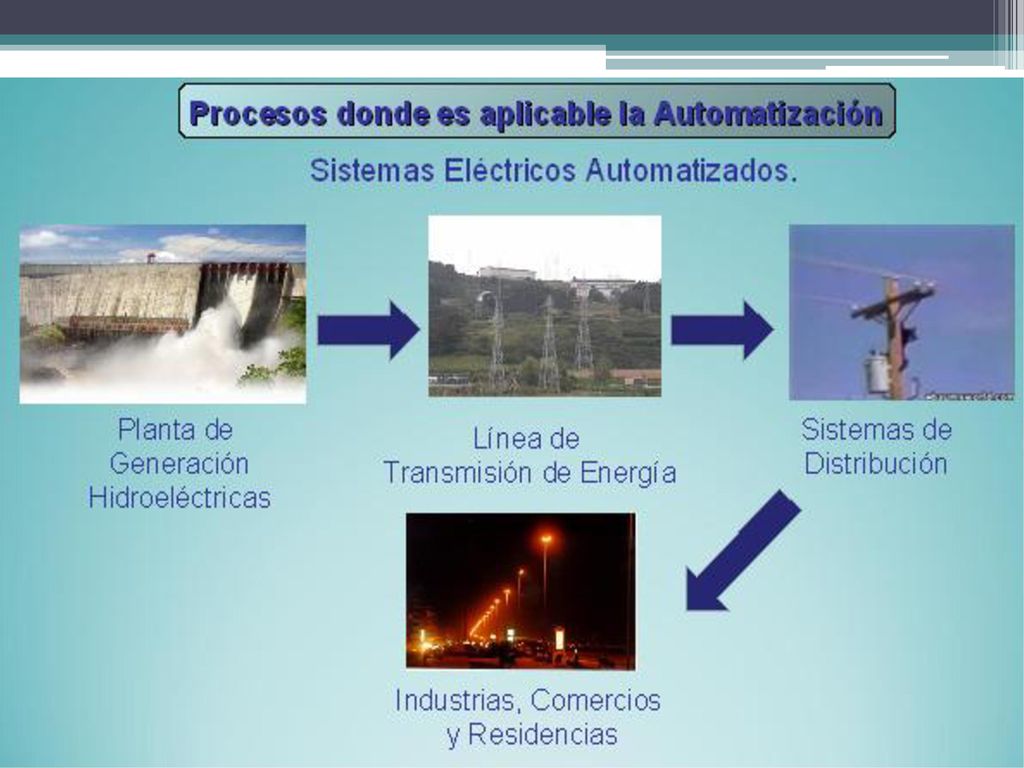

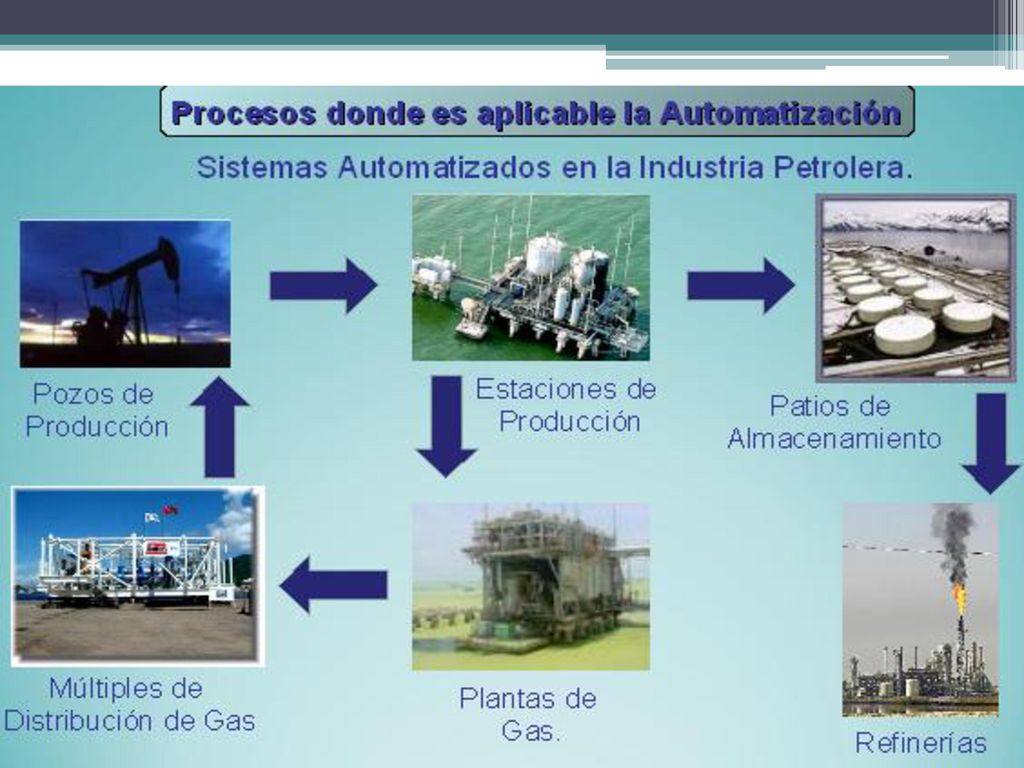

22 La Automatización se aplica en diversos sectores de la producción de bienes y servicios tales como

23

24

25

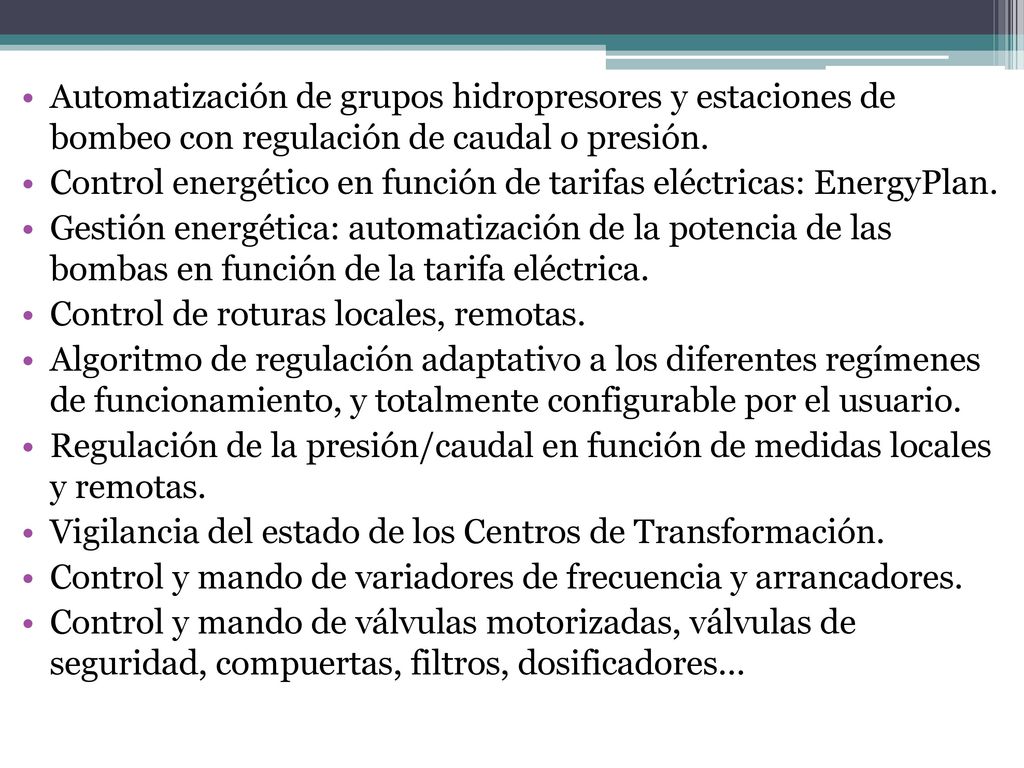

26 Automatización de grupos hidropresores y estaciones de bombeo con regulación de caudal o presión.
Control energético en función de tarifas eléctricas: EnergyPlan. Gestión energética: automatización de la potencia de las bombas en función de la tarifa eléctrica. Control de roturas locales, remotas. Algoritmo de regulación adaptativo a los diferentes regímenes de funcionamiento, y totalmente configurable por el usuario. Regulación de la presión/caudal en función de medidas locales y remotas. Vigilancia del estado de los Centros de Transformación. Control y mando de variadores de frecuencia y arrancadores. Control y mando de válvulas motorizadas, válvulas de seguridad, compuertas, filtros, dosificadores...

27

28

29

30
