ANGUIANO Y WONG ASESORES
2

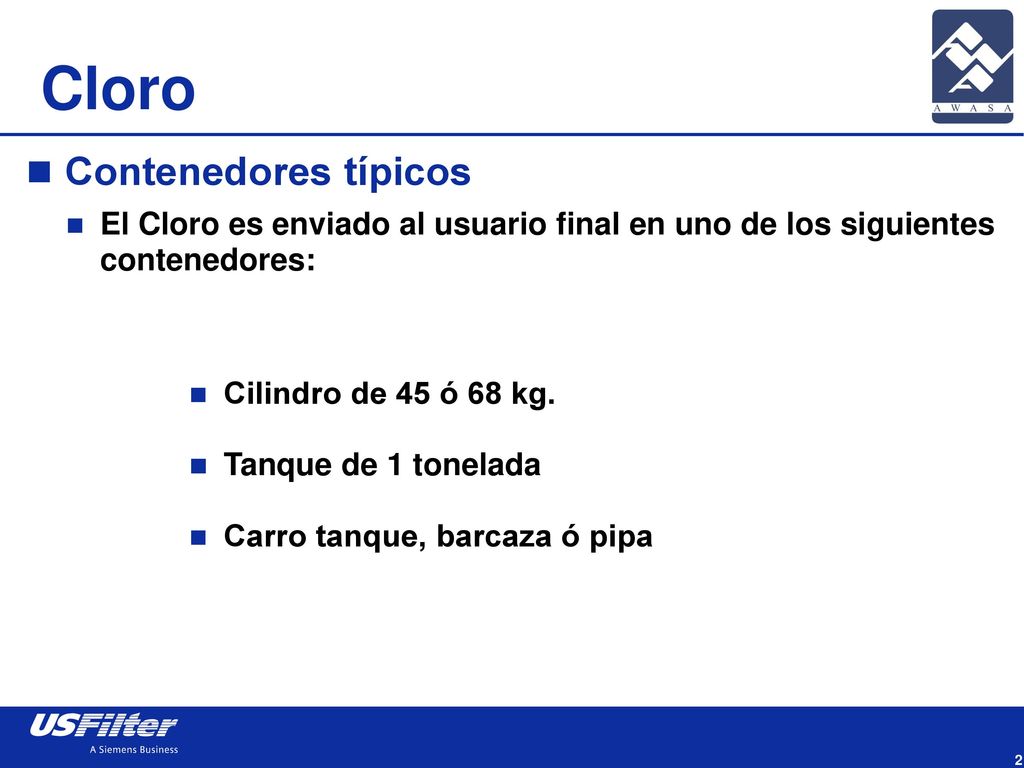

Cloro Contenedores típicos
El Cloro es enviado al usuario final en uno de los siguientes contenedores: Cilindro de 45 ó 68 kg. Tanque de 1 tonelada Carro tanque, barcaza ó pipa
3

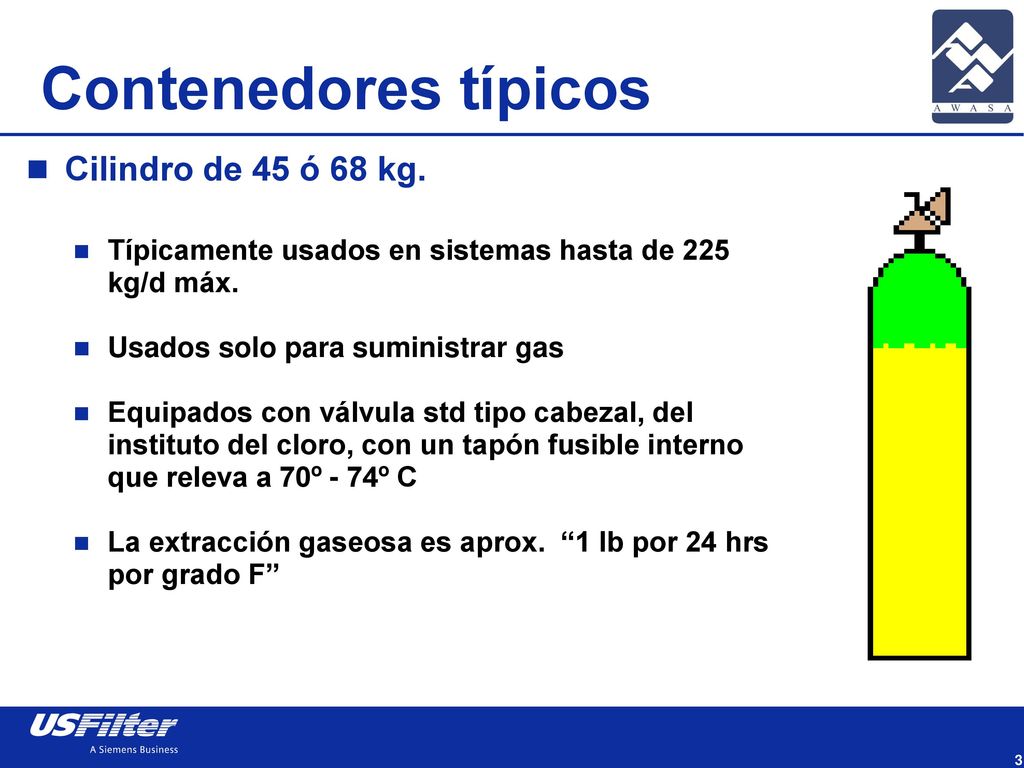

Contenedores típicos Cilindro de 45 ó 68 kg.
Típicamente usados en sistemas hasta de 225 kg/d máx. Usados solo para suministrar gas Equipados con válvula std tipo cabezal, del instituto del cloro, con un tapón fusible interno que releva a 70º - 74º C La extracción gaseosa es aprox. “1 lb por 24 hrs por grado F”
4
Contenedores típicos Tanque de Tonelada

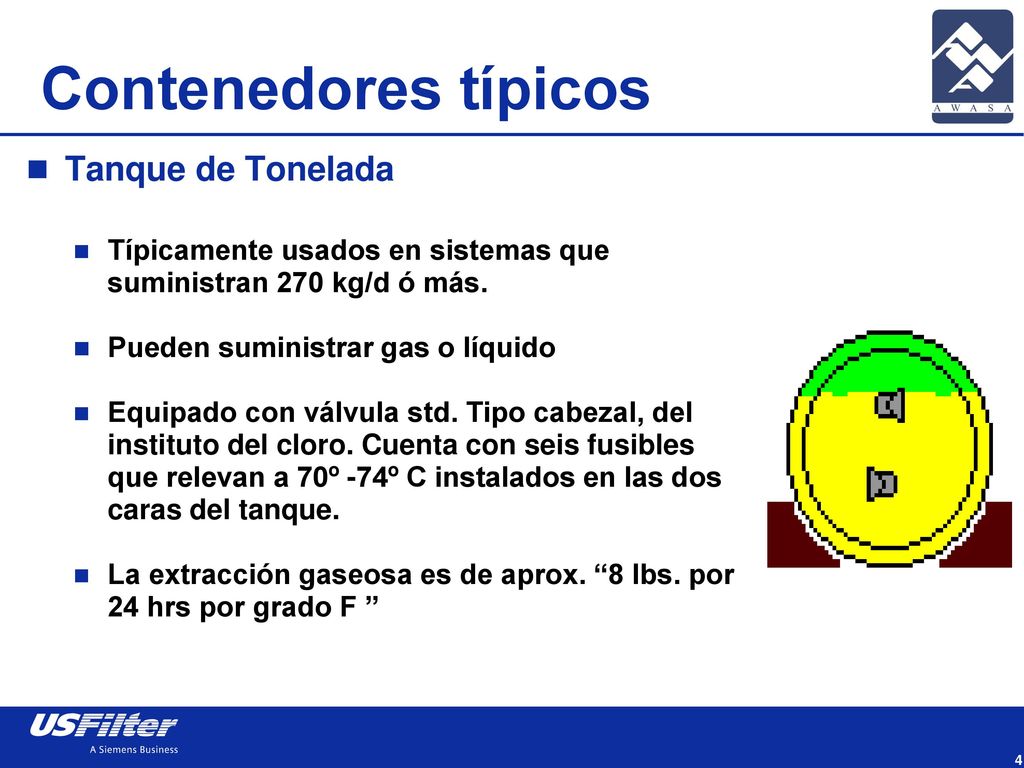

Típicamente usados en sistemas que suministran 270 kg/d ó más. Pueden suministrar gas o líquido Equipado con válvula std. Tipo cabezal, del instituto del cloro. Cuenta con seis fusibles que relevan a 70º -74º C instalados en las dos caras del tanque. La extracción gaseosa es de aprox. “8 lbs. por 24 hrs por grado F ”
5
Contenedores típicos Contenedores para almacenamiento a granel
Estos grandes contenedores se usan típicamente en las grandes plantas La capacidad del tanque se extiende desde 6.8 tons. para una pipa hasta 500 tons. en barcaza El cloro se suministra en fase líquida Todos estos contenedores cuentan con el mismo tipo de válvula de volante del Instituto del cloro, que requiere de conexiones especiales”
6
Sistema típico de cloracion
Pequeño
7
Sistema típico de cloración
Mediano
8
Sistema típico de cloración
Grande TANQUE DE TONELADA SISTEMA DE ALIVIO A FASE LIQUIDA EVAPORADOR SISTEMA DE ALIVIO A FASE GASEOSA REGULADOR DE VACIO MODULO DE CONTROL INYECTOR
9

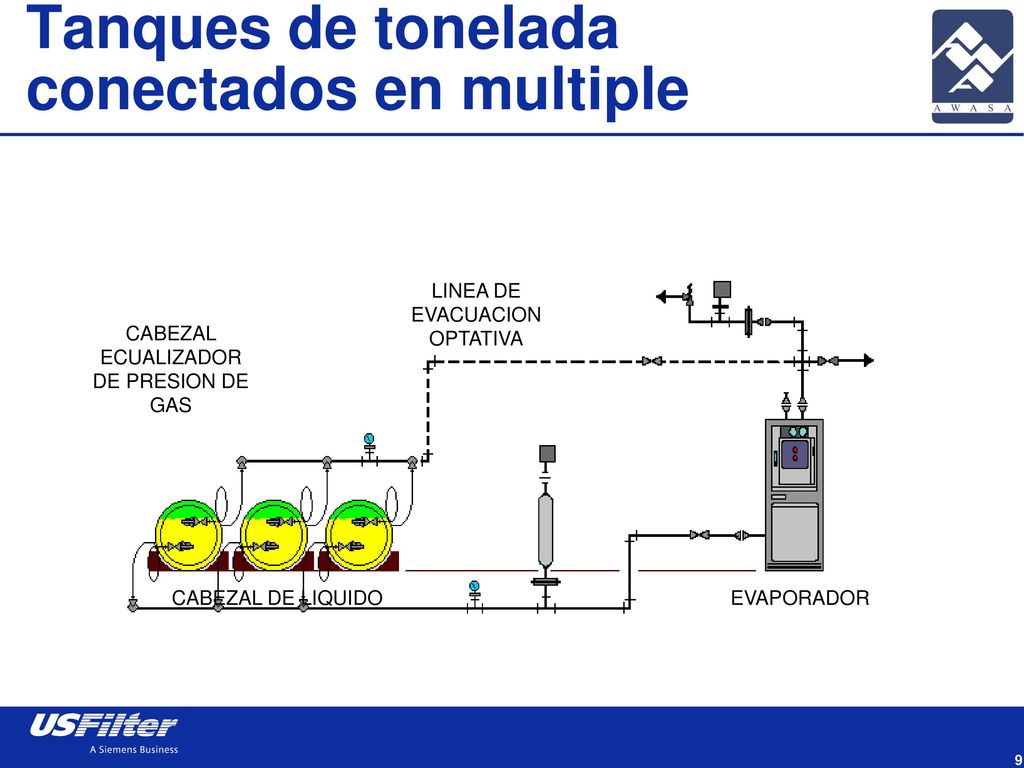

Tanques de tonelada conectados en multiple
CABEZAL ECUALIZADOR DE PRESION DE GAS LINEA DE EVACUACION OPTATIVA CABEZAL DE LIQUIDO EVAPORADOR
10

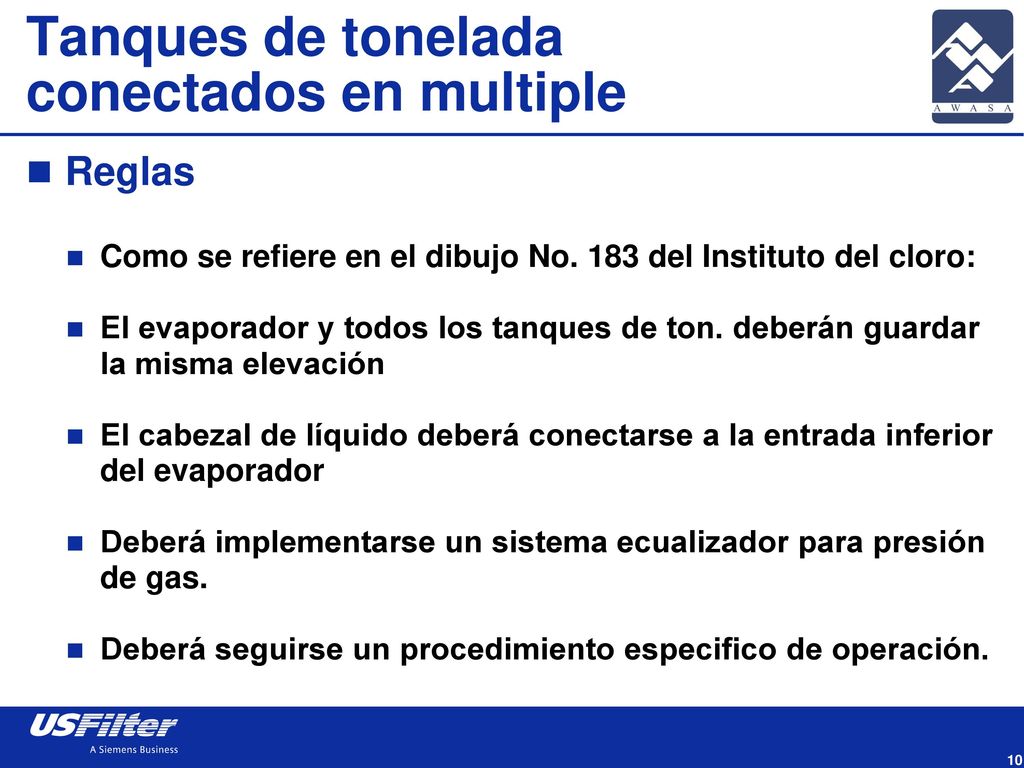

Tanques de tonelada conectados en multiple
Reglas Como se refiere en el dibujo No. 183 del Instituto del cloro: El evaporador y todos los tanques de ton. deberán guardar la misma elevación El cabezal de líquido deberá conectarse a la entrada inferior del evaporador Deberá implementarse un sistema ecualizador para presión de gas. Deberá seguirse un procedimiento especifico de operación.
11

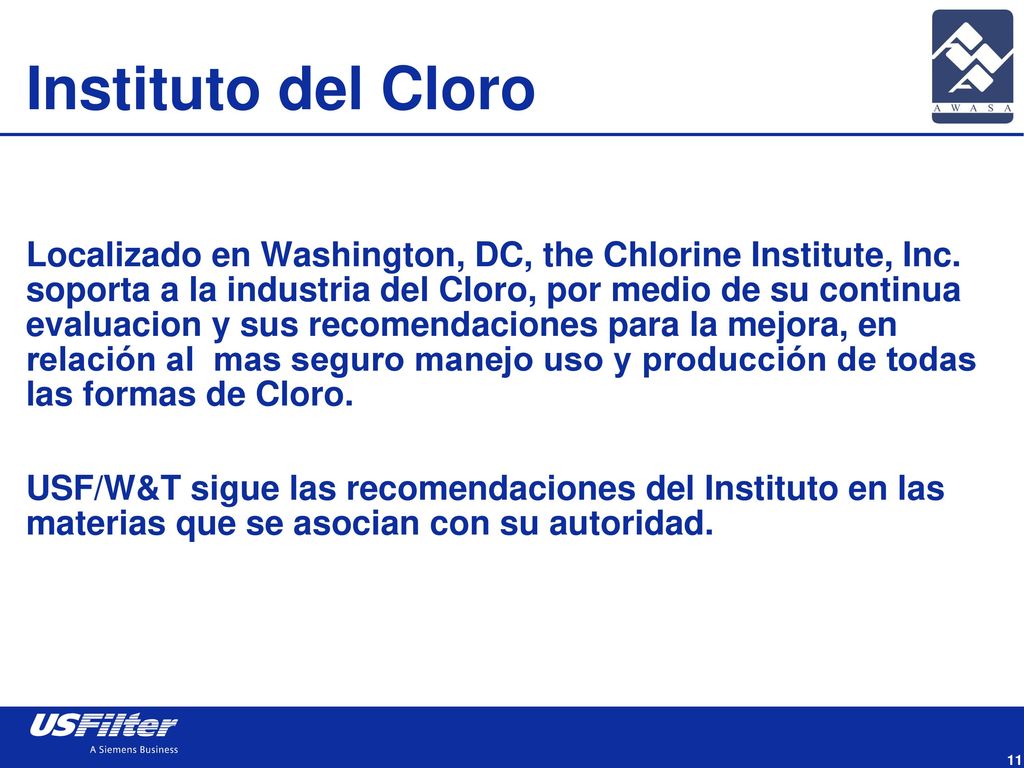

Instituto del Cloro Localizado en Washington, DC, the Chlorine Institute, Inc. soporta a la industria del Cloro, por medio de su continua evaluacion y sus recomendaciones para la mejora, en relación al mas seguro manejo uso y producción de todas las formas de Cloro. USF/W&T sigue las recomendaciones del Instituto en las materias que se asocian con su autoridad.
12

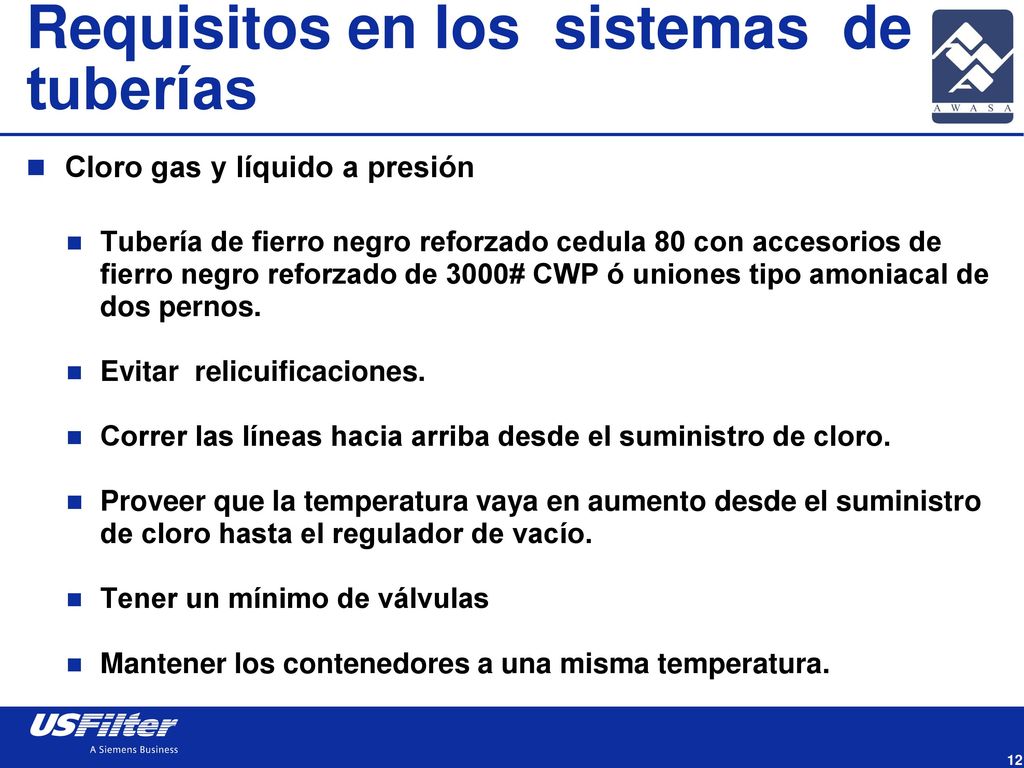

Requisitos en los sistemas de tuberías
Cloro gas y líquido a presión Tubería de fierro negro reforzado cedula 80 con accesorios de fierro negro reforzado de 3000# CWP ó uniones tipo amoniacal de dos pernos. Evitar relicuificaciones. Correr las líneas hacia arriba desde el suministro de cloro. Proveer que la temperatura vaya en aumento desde el suministro de cloro hasta el regulador de vacío. Tener un mínimo de válvulas Mantener los contenedores a una misma temperatura.
13

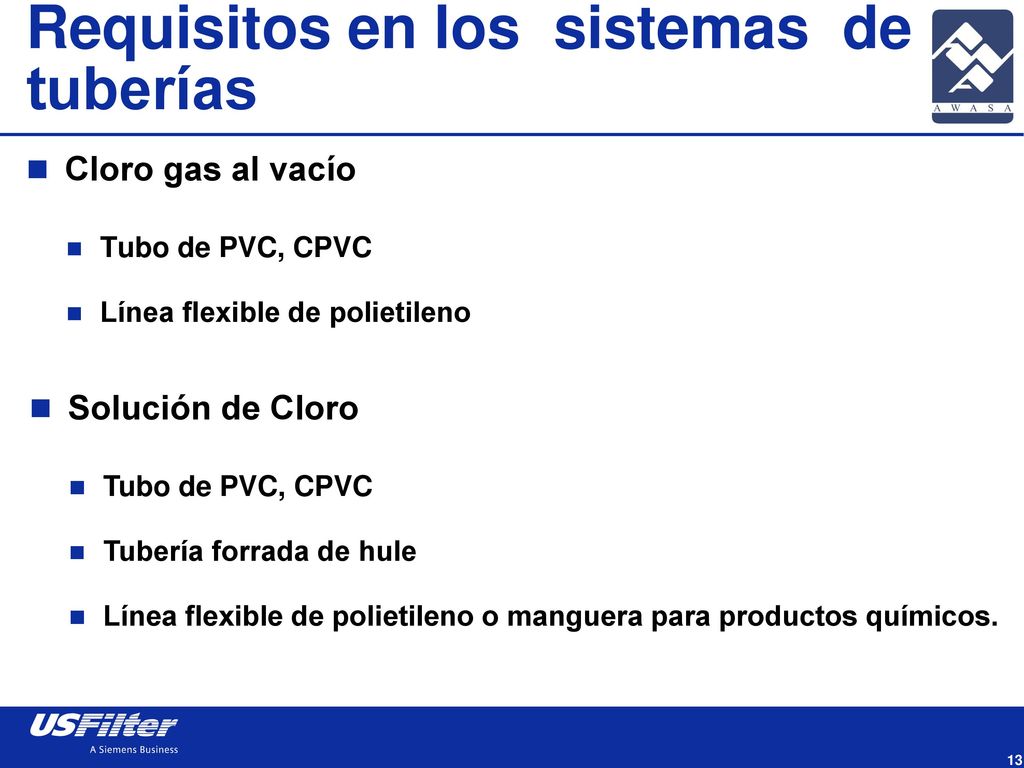

Requisitos en los sistemas de tuberías
Cloro gas al vacío Tubo de PVC, CPVC Línea flexible de polietileno Solución de Cloro Tubo de PVC, CPVC Tubería forrada de hule Línea flexible de polietileno o manguera para productos químicos.
14

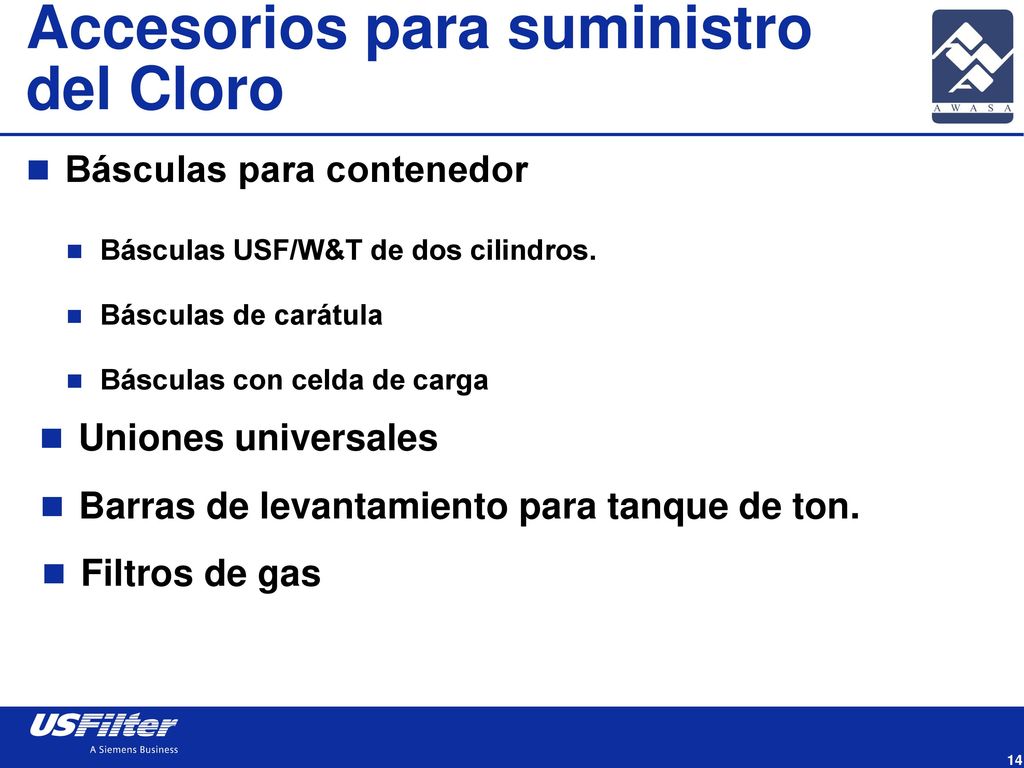

Accesorios para suministro del Cloro
Básculas para contenedor Básculas USF/W&T de dos cilindros. Básculas de carátula Básculas con celda de carga Uniones universales Barras de levantamiento para tanque de ton. Filtros de gas
15
Accesorios para suministro del Cloro

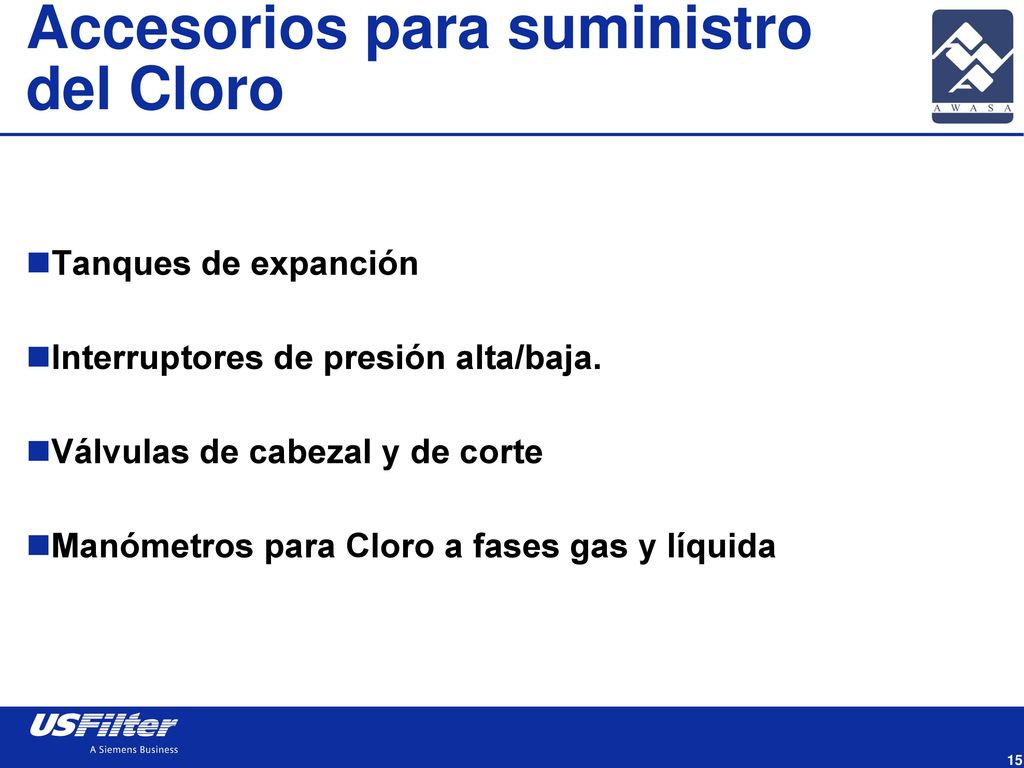

Tanques de expanción Interruptores de presión alta/baja. Válvulas de cabezal y de corte Manómetros para Cloro a fases gas y líquida
16

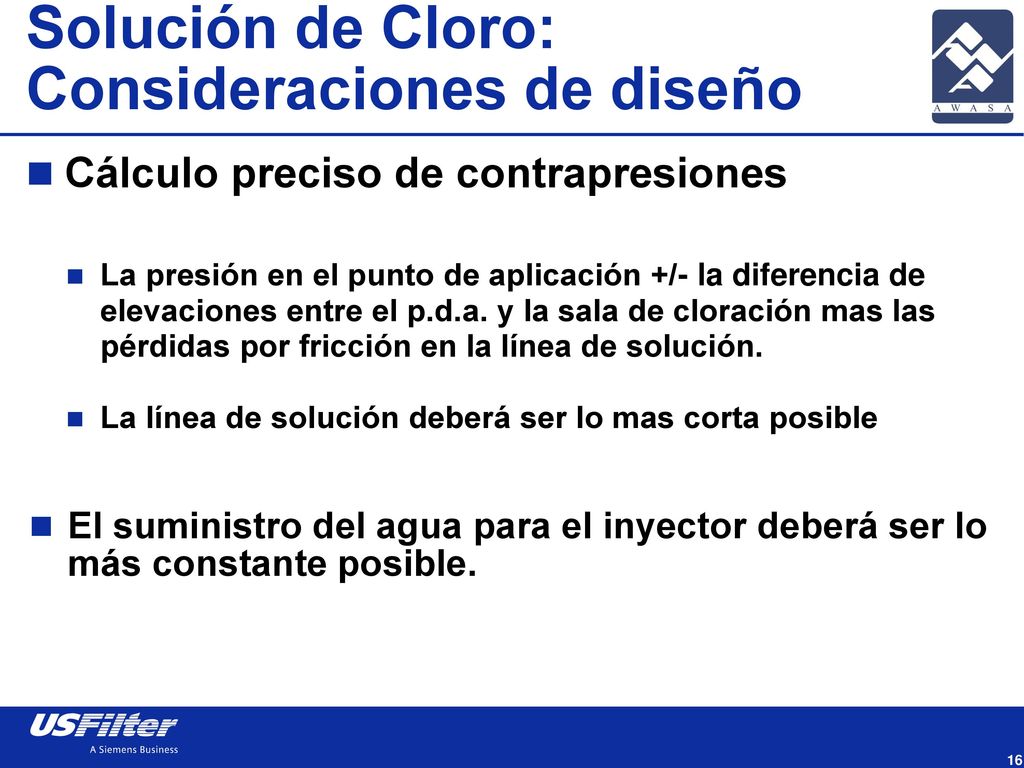

Solución de Cloro: Consideraciones de diseño
Cálculo preciso de contrapresiones La presión en el punto de aplicación +/- la diferencia de elevaciones entre el p.d.a. y la sala de cloración mas las pérdidas por fricción en la línea de solución. La línea de solución deberá ser lo mas corta posible El suministro del agua para el inyector deberá ser lo más constante posible.
17

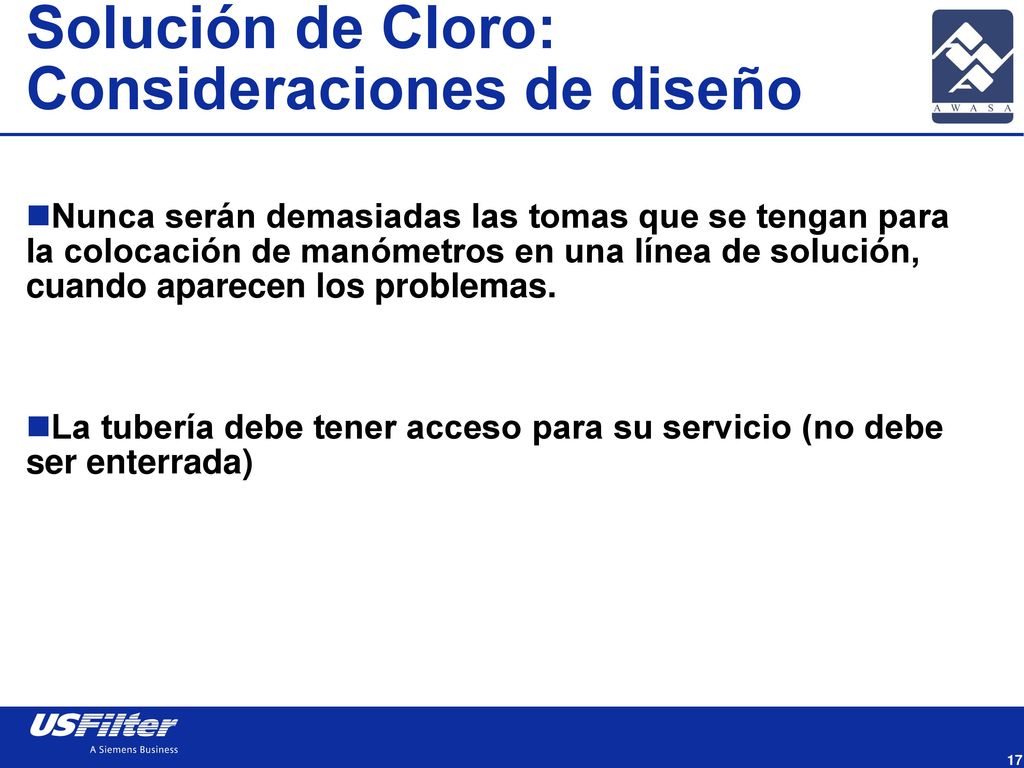

Solución de Cloro: Consideraciones de diseño
Nunca serán demasiadas las tomas que se tengan para la colocación de manómetros en una línea de solución, cuando aparecen los problemas. La tubería debe tener acceso para su servicio (no debe ser enterrada)
18

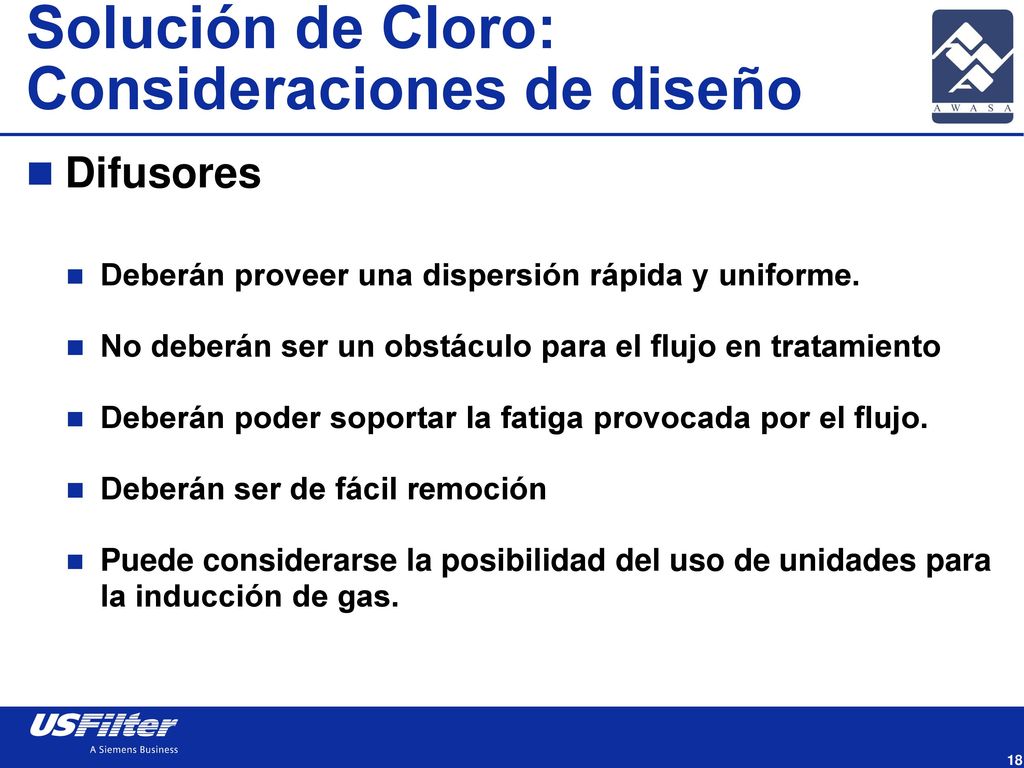

Solución de Cloro: Consideraciones de diseño
Difusores Deberán proveer una dispersión rápida y uniforme. No deberán ser un obstáculo para el flujo en tratamiento Deberán poder soportar la fatiga provocada por el flujo. Deberán ser de fácil remoción Puede considerarse la posibilidad del uso de unidades para la inducción de gas.
19
Requisitos para la sala de cloración

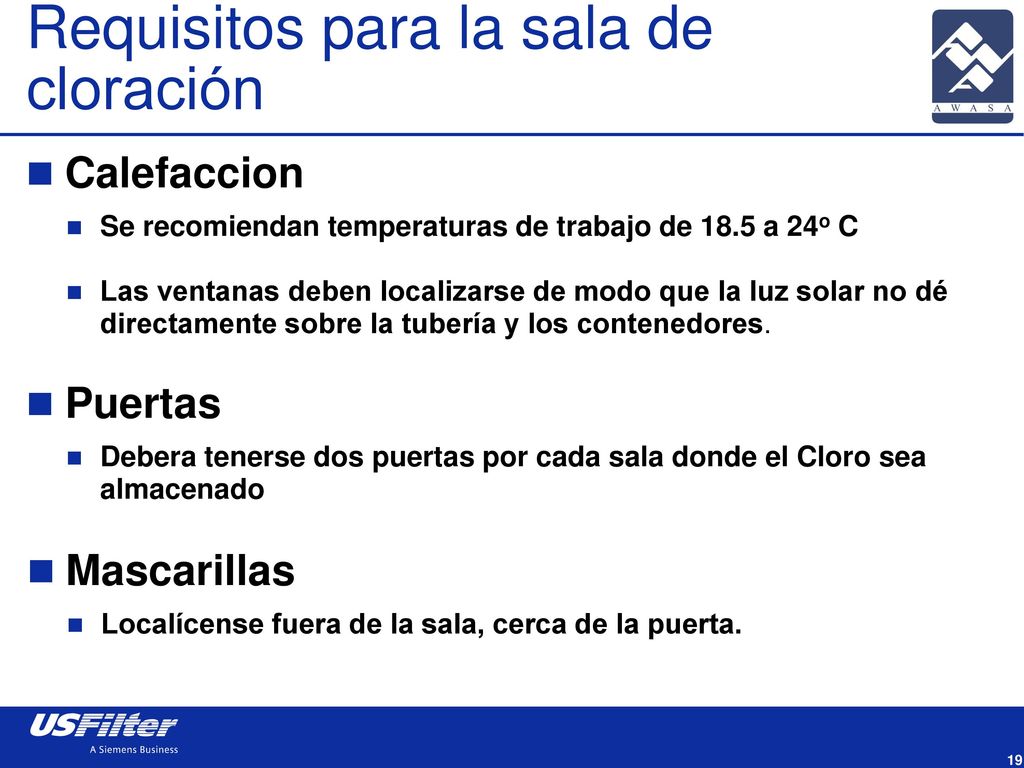

Calefaccion Se recomiendan temperaturas de trabajo de 18.5 a 24o C Las ventanas deben localizarse de modo que la luz solar no dé directamente sobre la tubería y los contenedores. Puertas Debera tenerse dos puertas por cada sala donde el Cloro sea almacenado Mascarillas Localícense fuera de la sala, cerca de la puerta.
20

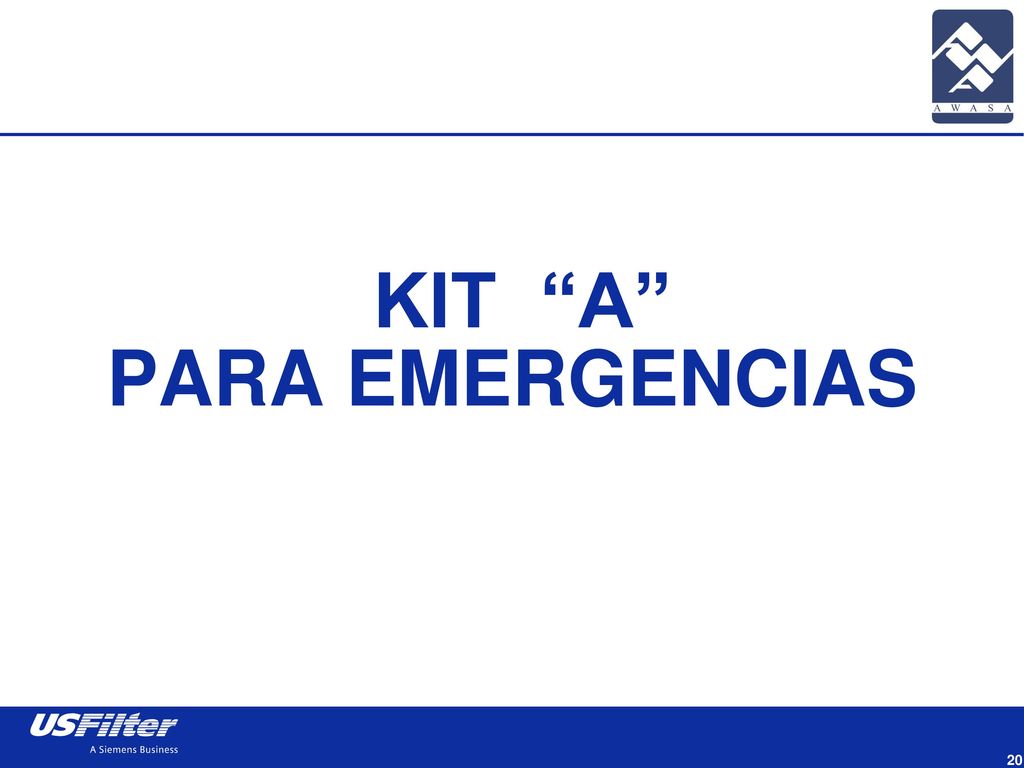

KIT “A” PARA EMERGENCIAS
21
KIT “A” PARA EMERGENCIAS

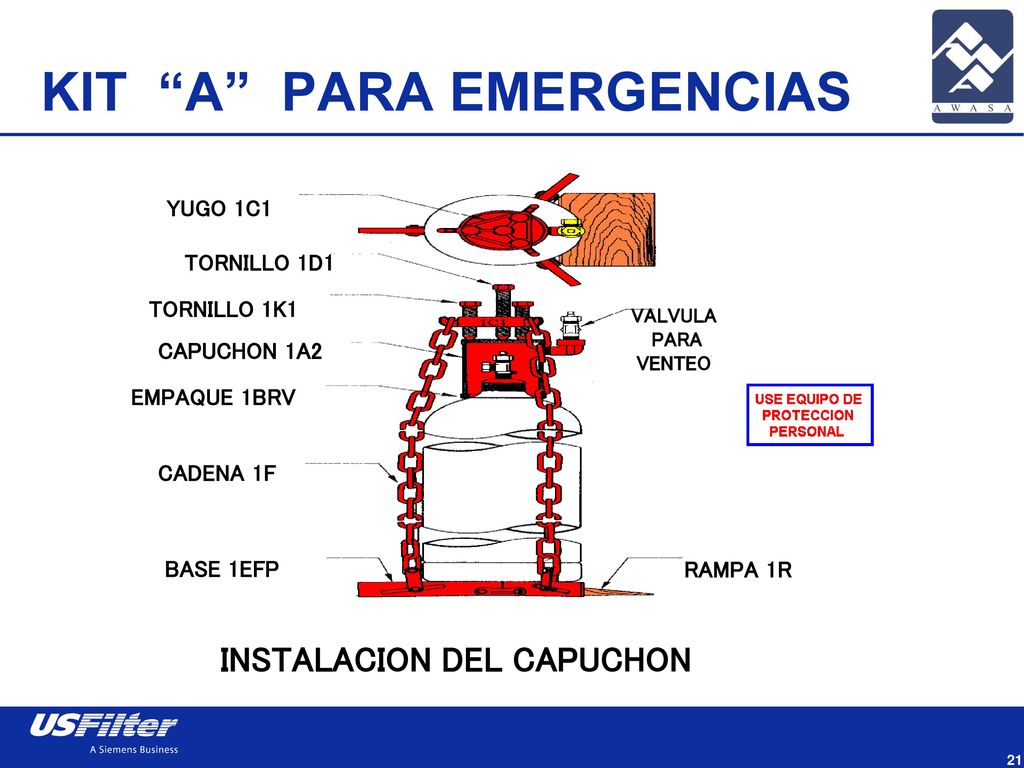

YUGO 1C1 TORNILLO 1D1 TORNILLO 1K1 VALVULA PARA VENTEO CAPUCHON 1A2 EMPAQUE 1BRV CADENA 1F BASE 1EFP RAMPA 1R INSTALACION DEL CAPUCHON
22
KIT “A” PARA EMERGENCIAS
LLAVE DE CUADRO 200 EMPAQUE 2BB TORNILLO 2D PRENSA 2C BLOQUE 2A CORRECCION FUGA POR FUSIBLE
23

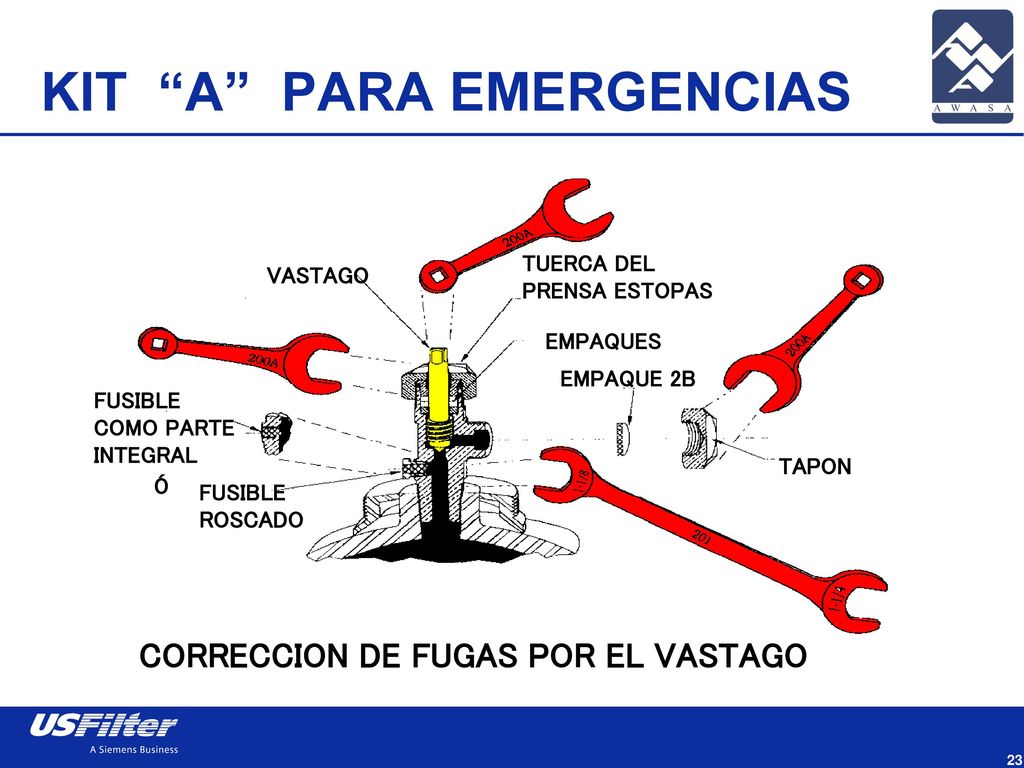

KIT “A” PARA EMERGENCIAS
TUERCA DEL PRENSA ESTOPAS VASTAGO EMPAQUES EMPAQUE 2B FUSIBLE COMO PARTE INTEGRAL TAPON Ó FUSIBLE ROSCADO CORRECCION DE FUGAS POR EL VASTAGO
24

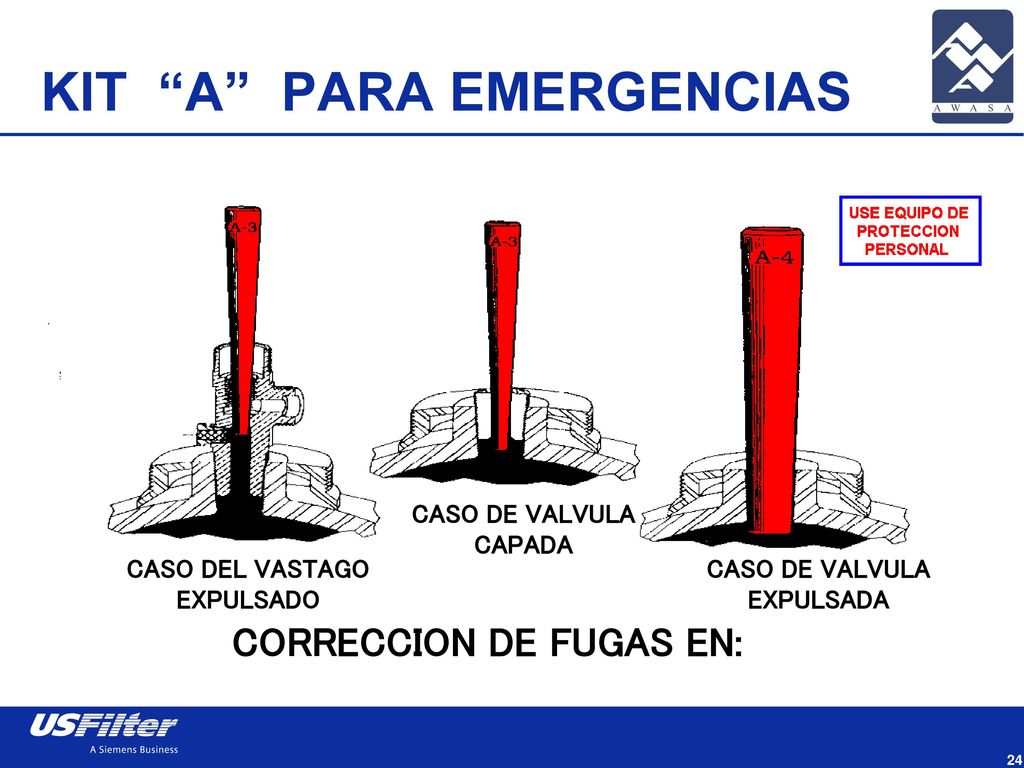

KIT “A” PARA EMERGENCIAS
CASO DE VALVULA CAPADA CASO DEL VASTAGO EXPULSADO CASO DE VALVULA EXPULSADA CORRECCION DE FUGAS EN:
25
KIT “A” PARA EMERGENCIAS
LLAVE MIXTA 203 EMPAQUE 2BB PRENSA CORRECCION DE FUGAS EN FUSIBLE
26
KIT “A” PARA EMERGENCIAS

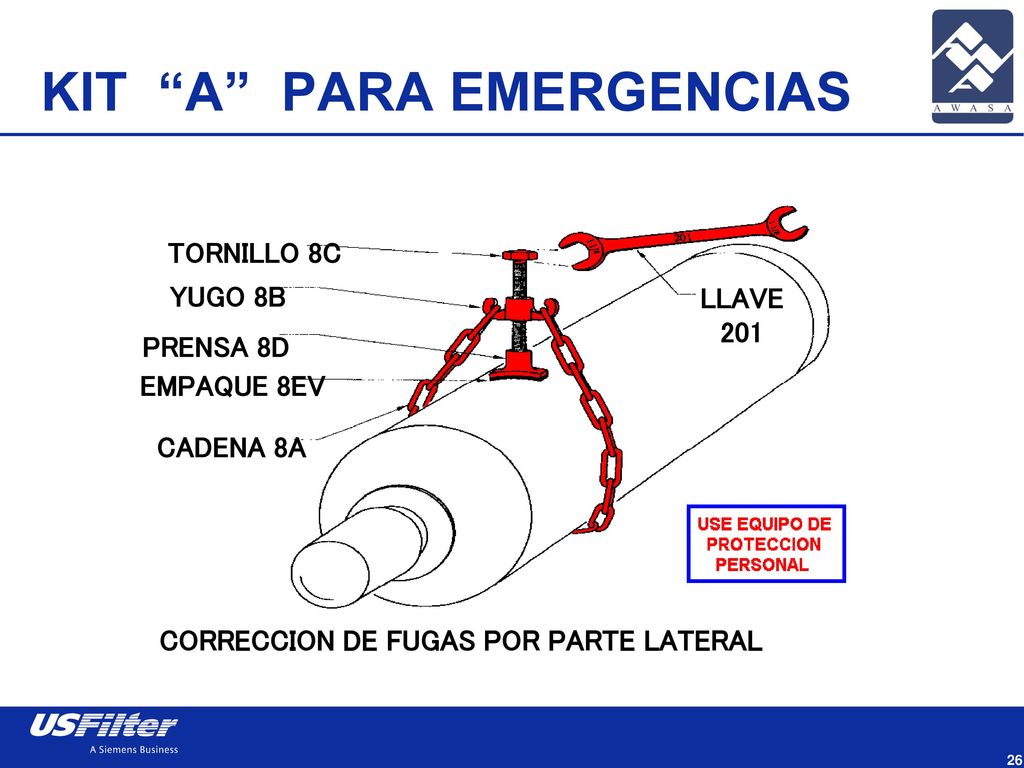

TORNILLO 8C YUGO 8B LLAVE 201 PRENSA 8D EMPAQUE 8EV CADENA 8A CORRECCION DE FUGAS POR PARTE LATERAL
27

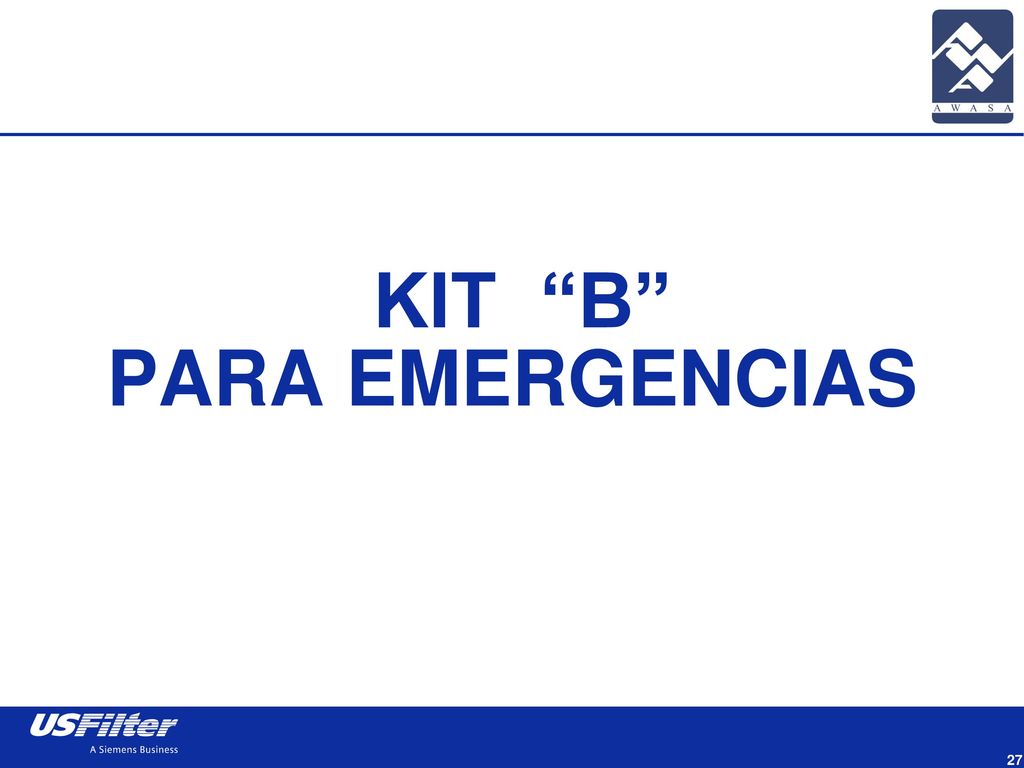

KIT “B” PARA EMERGENCIAS
28
KIT “B” PARA EMERGENCIAS
VASTAGO TUERCA DEL PRENSAESTOPAS EMPAQUE 2B EMPAQUES TAPON CORRECCION DE FUGAS POR EL VASTAGO
29

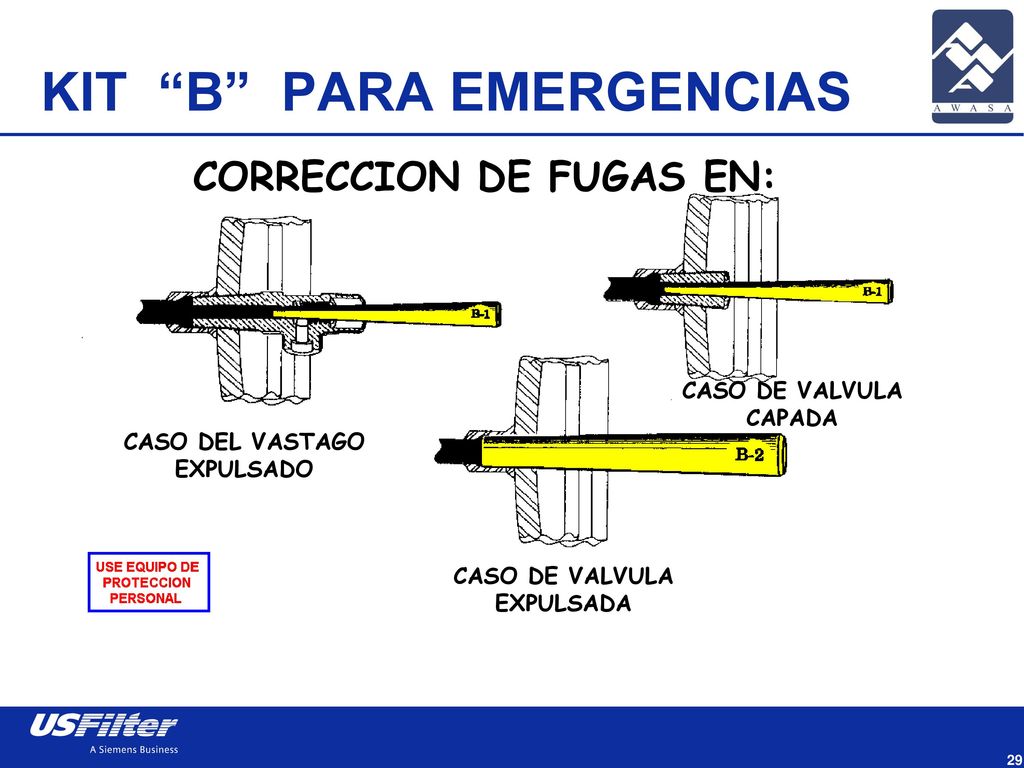

KIT “B” PARA EMERGENCIAS
CORRECCION DE FUGAS EN: CASO DE VALVULA CAPADA CASO DEL VASTAGO EXPULSADO CASO DE VALVULA EXPULSADA
30
KIT “B” PARA EMERGENCIAS

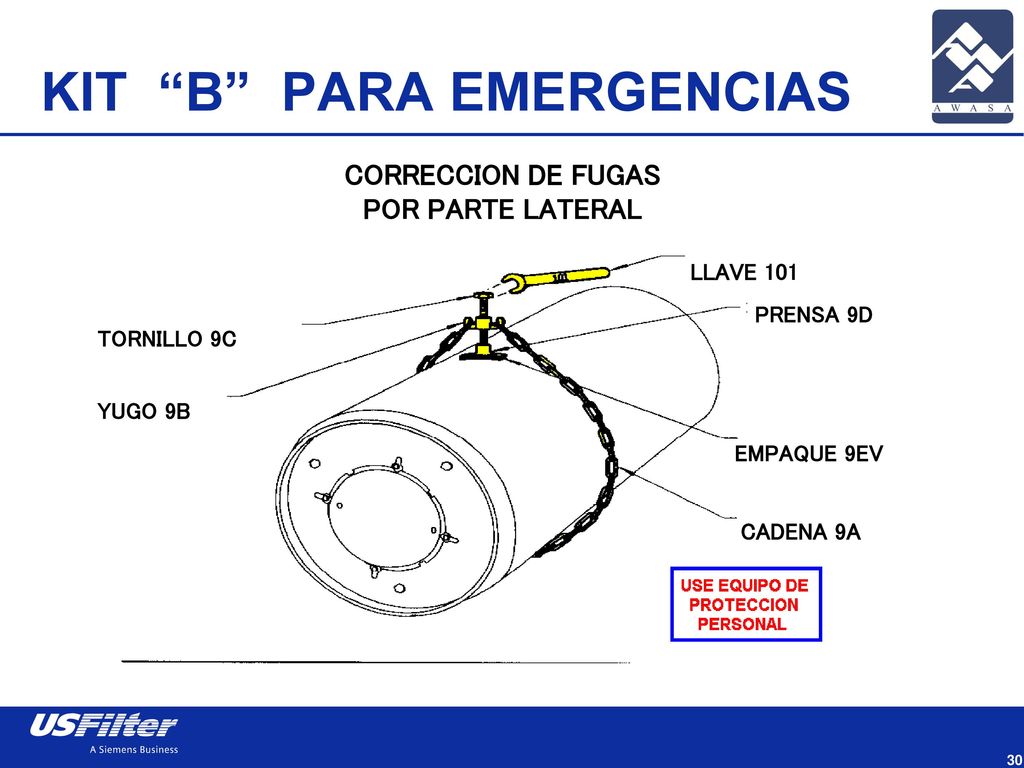

CORRECCION DE FUGAS POR PARTE LATERAL LLAVE 101 PRENSA 9D TORNILLO 9C YUGO 9B EMPAQUE 9EV CADENA 9A
31
KIT “B” PARA EMERGENCIAS

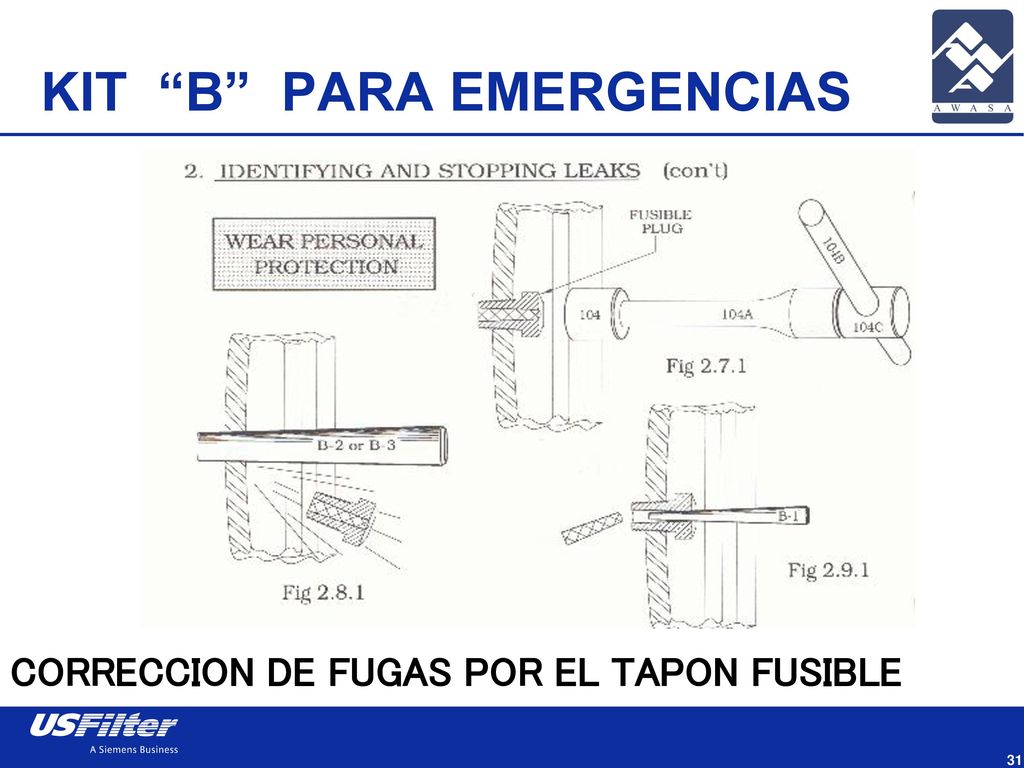

CORRECCION DE FUGAS POR EL TAPON FUSIBLE
32
KIT “B” PARA EMERGENCIAS
INSTALACION DE LA BARRA Y COLOCACION DE LA CAPUCHA/ VALVULA
33
KIT “B” PARA EMERGENCIAS
INSTALACION DEL CAPUCHON Y YUGO-PERNO EN TAPON FUSIBLE
34

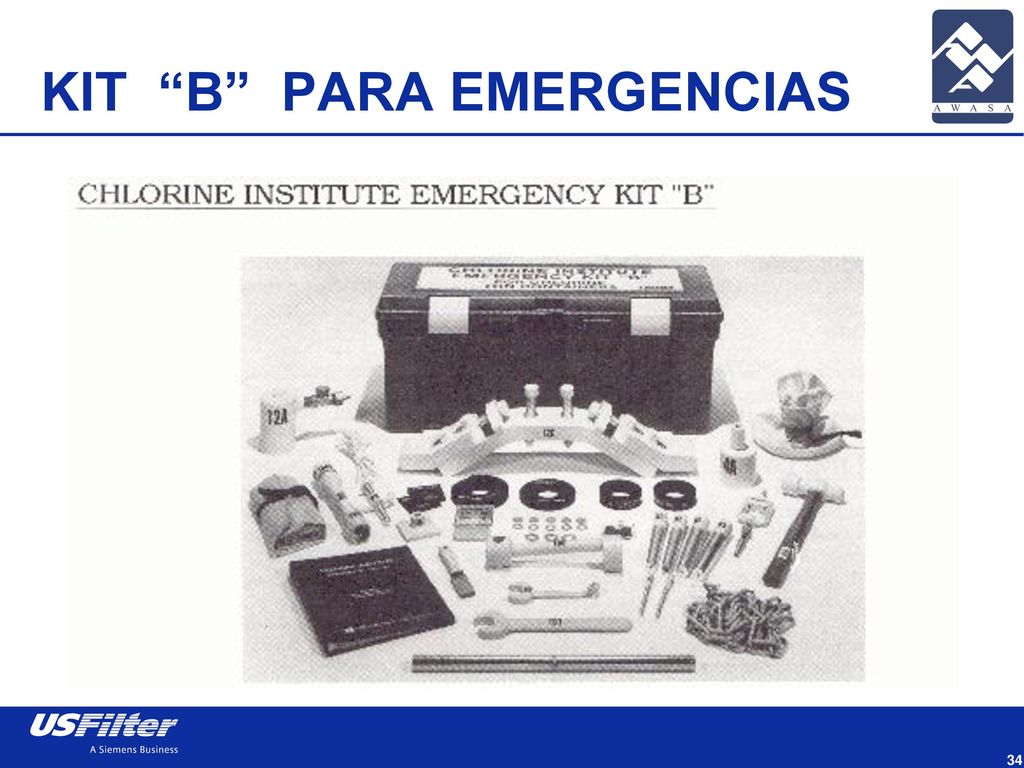

KIT “B” PARA EMERGENCIAS
