1 GESTION DE ALMACENES Estanterías

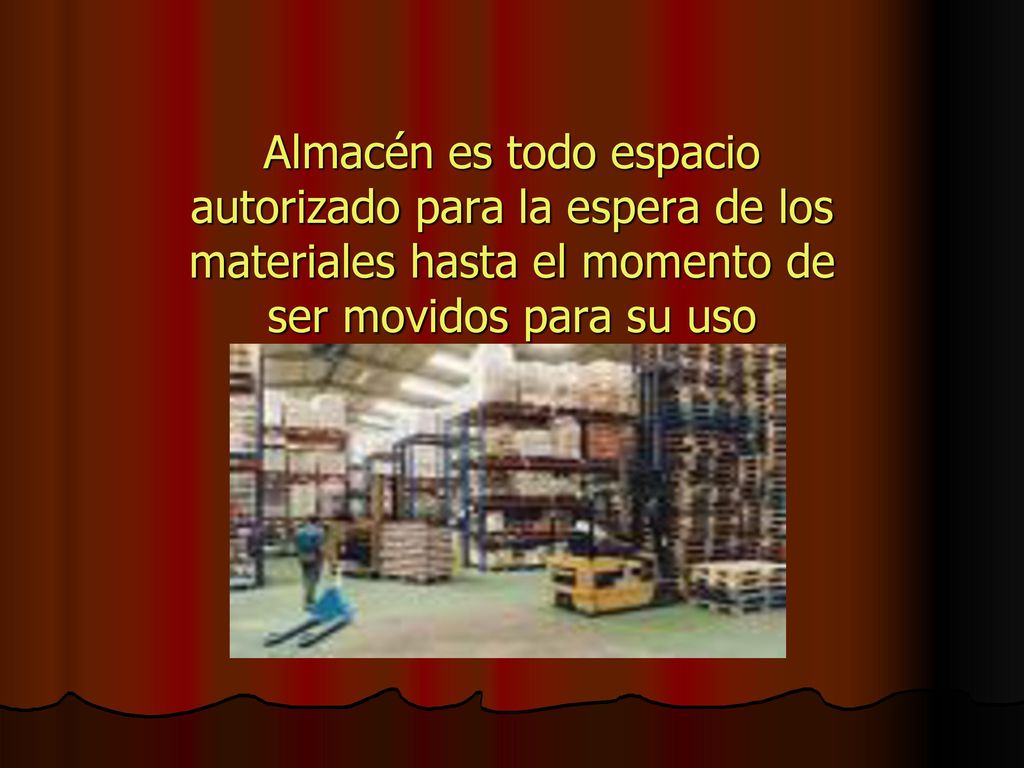

2 Almacén es todo espacio autorizado para la espera de los materiales hasta el momento de ser movidos para su uso

3 Reducción de los costos de producción y transporte

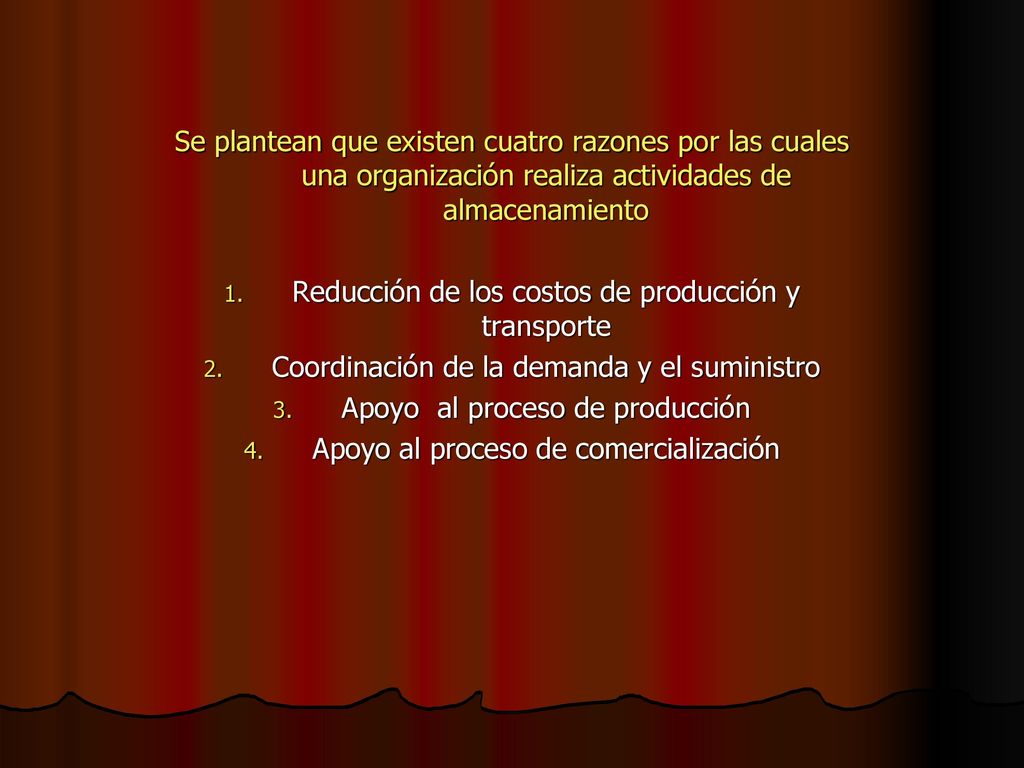

Se plantean que existen cuatro razones por las cuales una organización realiza actividades de almacenamiento Reducción de los costos de producción y transporte Coordinación de la demanda y el suministro Apoyo al proceso de producción Apoyo al proceso de comercialización

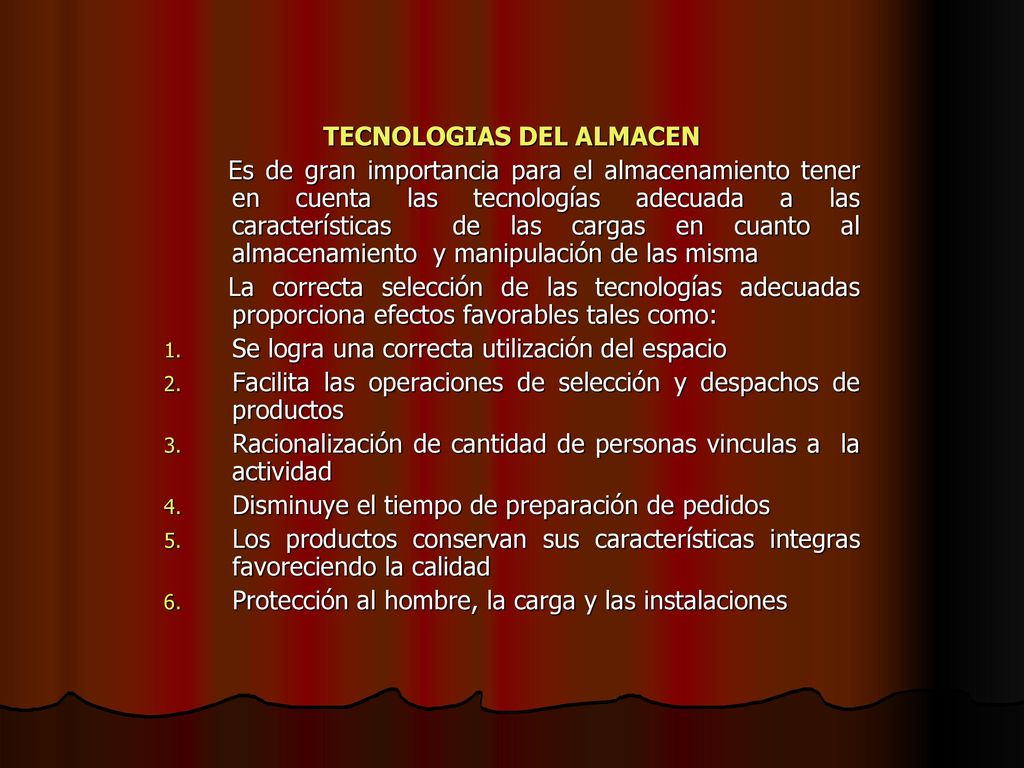

4 TECNOLOGIAS DEL ALMACEN
Es de gran importancia para el almacenamiento tener en cuenta las tecnologías adecuada a las características de las cargas en cuanto al almacenamiento y manipulación de las misma La correcta selección de las tecnologías adecuadas proporciona efectos favorables tales como: Se logra una correcta utilización del espacio Facilita las operaciones de selección y despachos de productos Racionalización de cantidad de personas vinculas a la actividad Disminuye el tiempo de preparación de pedidos Los productos conservan sus características integras favoreciendo la calidad Protección al hombre, la carga y las instalaciones

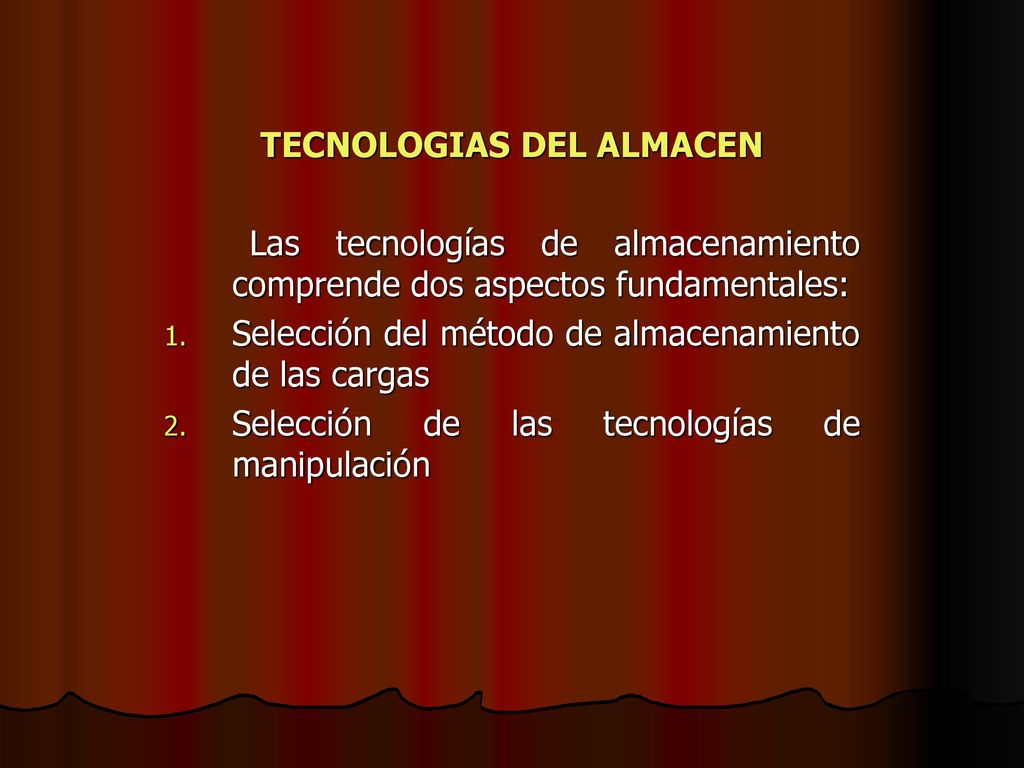

5 TECNOLOGIAS DEL ALMACEN
Las tecnologías de almacenamiento comprende dos aspectos fundamentales: Selección del método de almacenamiento de las cargas Selección de las tecnologías de manipulación

6 EL METODO DE ALMACENAMIENTO:
MASIVOS: Permite acceder directamente sola a algunas de las unidades de carga de las que integran un mismo surtido En esta forma de almacenamiento se utilizan la estiba, granel o estantería por acumulación con medios unitarizadores o sin ellos.

7 EL METODO DE ALMACENAMIENTO:
SELECTIVO: Permite acceder directamente a todas las unidades de carga sin necesidad de manipular ninguna otra unidad de carga y tiene dos métodos con acceso directo a las cargas unitarizadas y con acceso directo a las cargas fraccionadas

8 EL METODO DE ALMACENAMIENTO:
MUY SELECTIVO: Permite acceder directamente a todos los surtidos. Se utiliza fundamentalmente para aquellos almacenes en los que los inventarios promedio por surtidos son muy reducidos sobre todo en los casos que los productos son de dimensiones pequeñas.

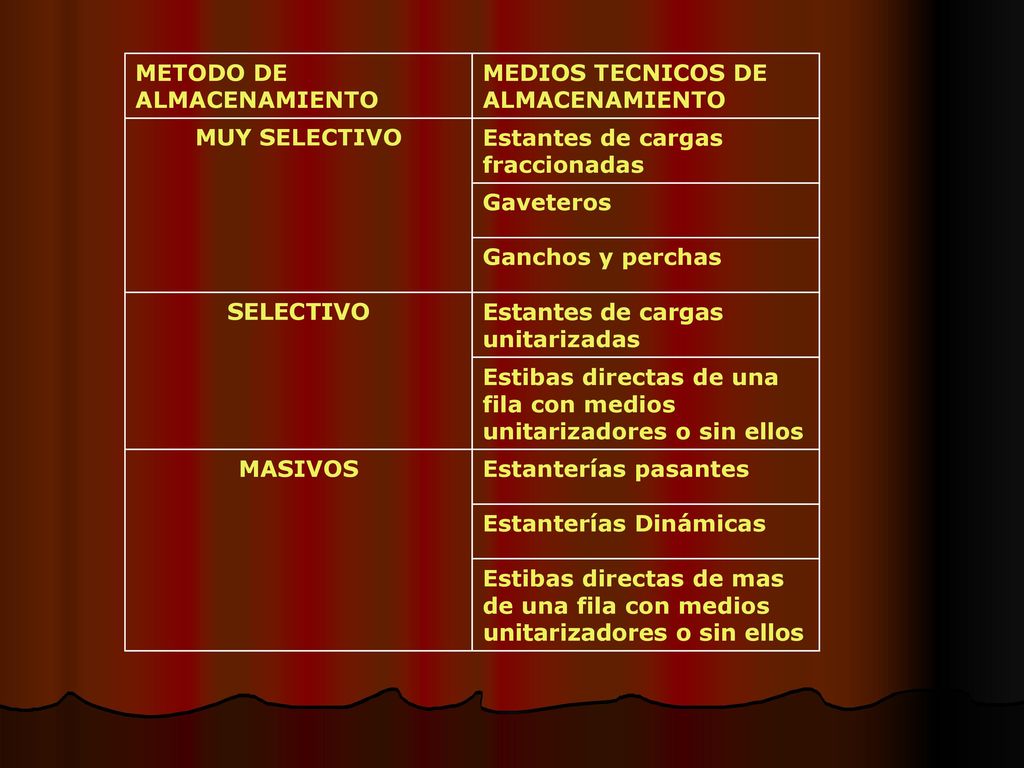

9 METODO DE ALMACENAMIENTO
MEDIOS TECNICOS DE ALMACENAMIENTO MUY SELECTIVO Estantes de cargas fraccionadas Gaveteros Ganchos y perchas SELECTIVO Estantes de cargas unitarizadas Estibas directas de una fila con medios unitarizadores o sin ellos MASIVOS Estanterías pasantes Estanterías Dinámicas Estibas directas de mas de una fila con medios unitarizadores o sin ellos

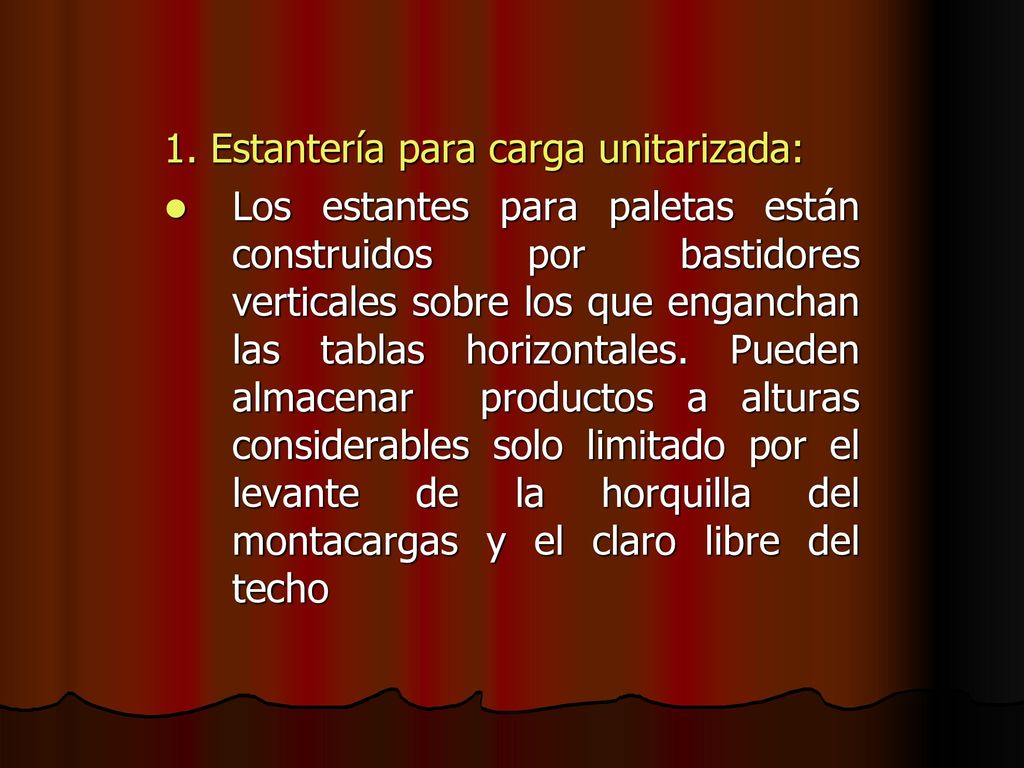

10 1. Estantería para carga unitarizada:
Los estantes para paletas están construidos por bastidores verticales sobre los que enganchan las tablas horizontales. Pueden almacenar productos a alturas considerables solo limitado por el levante de la horquilla del montacargas y el claro libre del techo

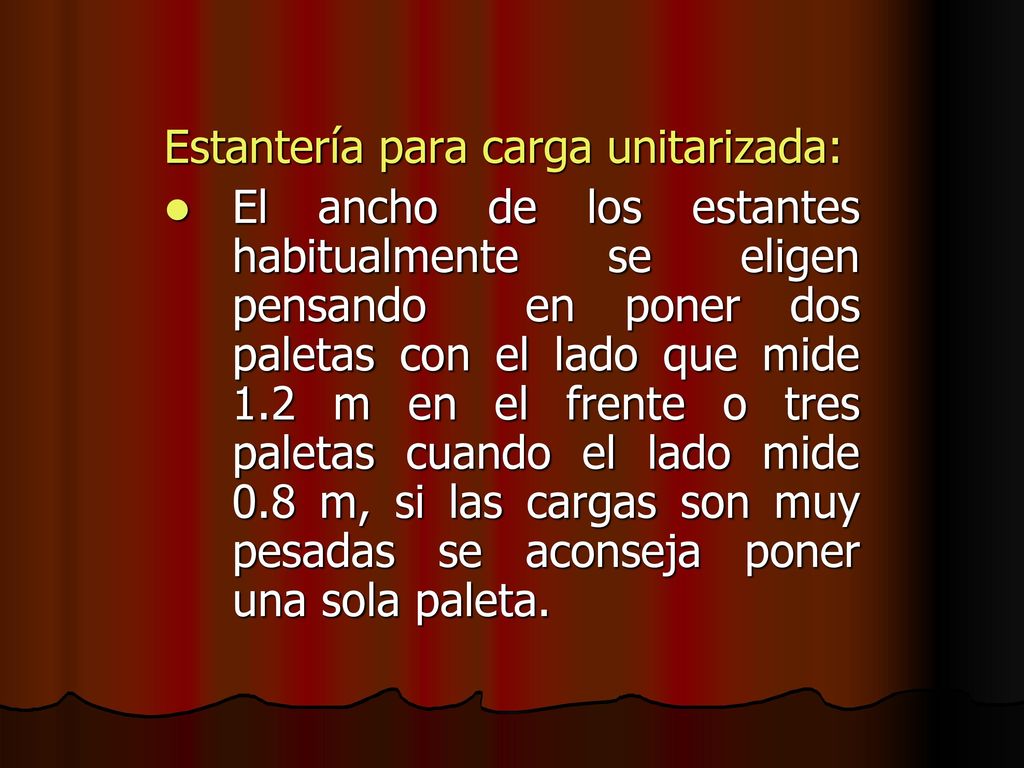

11 Estantería para carga unitarizada:
El ancho de los estantes habitualmente se eligen pensando en poner dos paletas con el lado que mide 1.2 m en el frente o tres paletas cuando el lado mide 0.8 m, si las cargas son muy pesadas se aconseja poner una sola paleta.

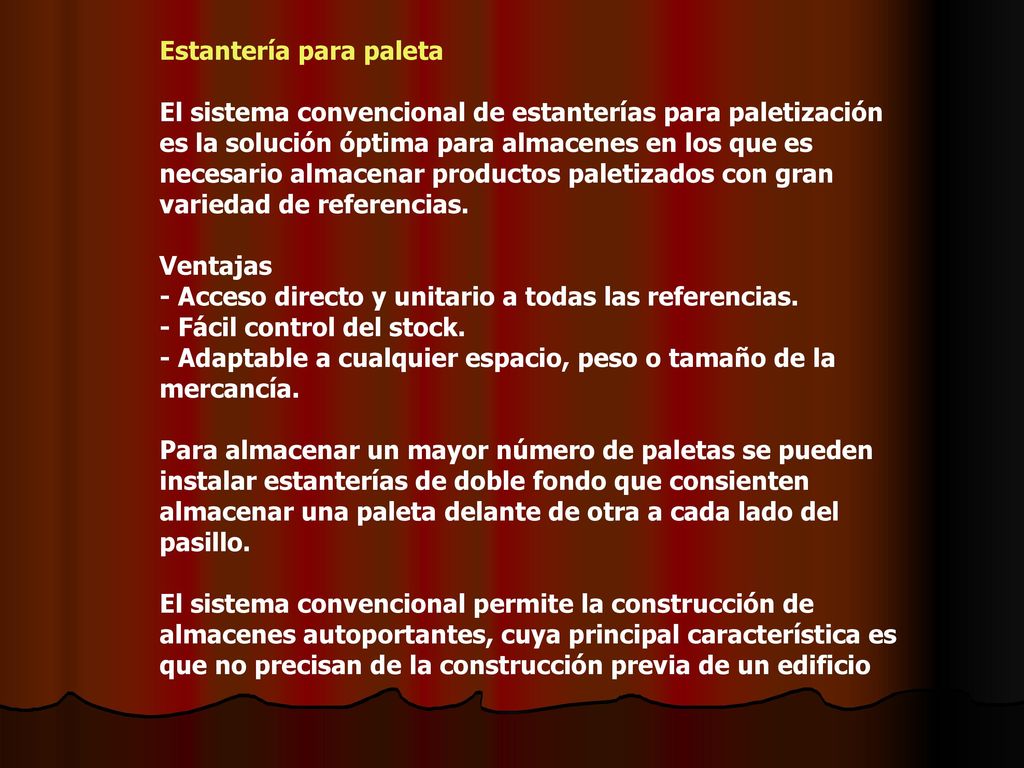

12 Estantería para paleta
El sistema convencional de estanterías para paletización es la solución óptima para almacenes en los que es necesario almacenar productos paletizados con gran variedad de referencias. Ventajas - Acceso directo y unitario a todas las referencias. - Fácil control del stock. - Adaptable a cualquier espacio, peso o tamaño de la mercancía. Para almacenar un mayor número de paletas se pueden instalar estanterías de doble fondo que consienten almacenar una paleta delante de otra a cada lado del pasillo. El sistema convencional permite la construcción de almacenes autoportantes, cuya principal característica es que no precisan de la construcción previa de un edificio

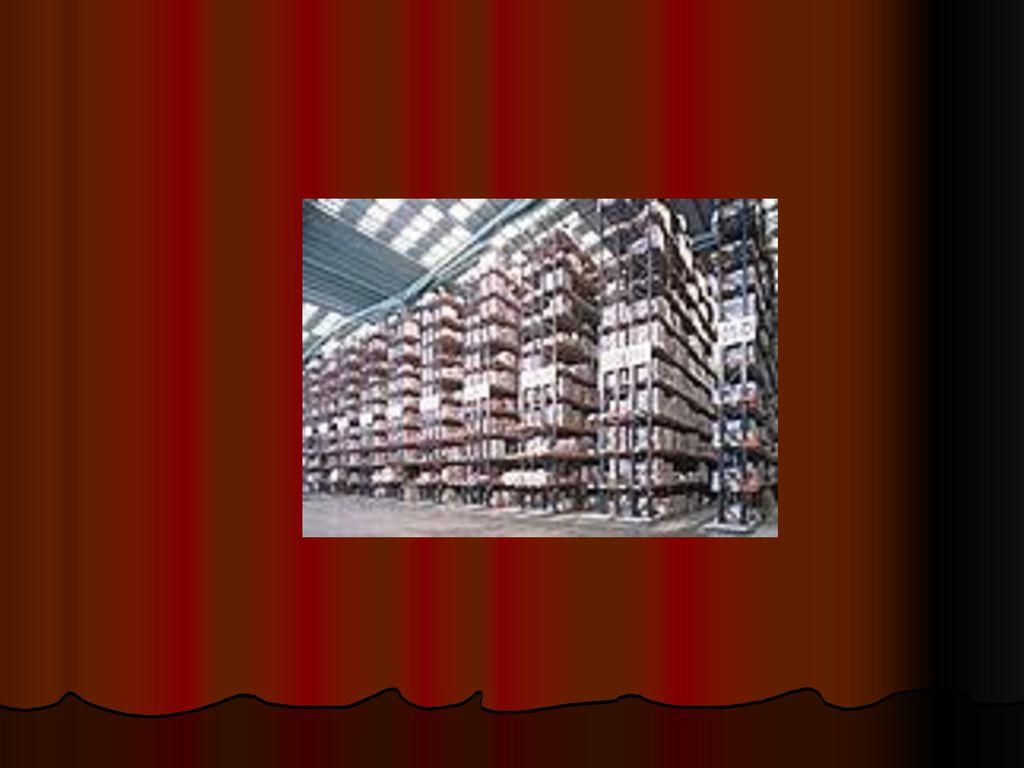

13

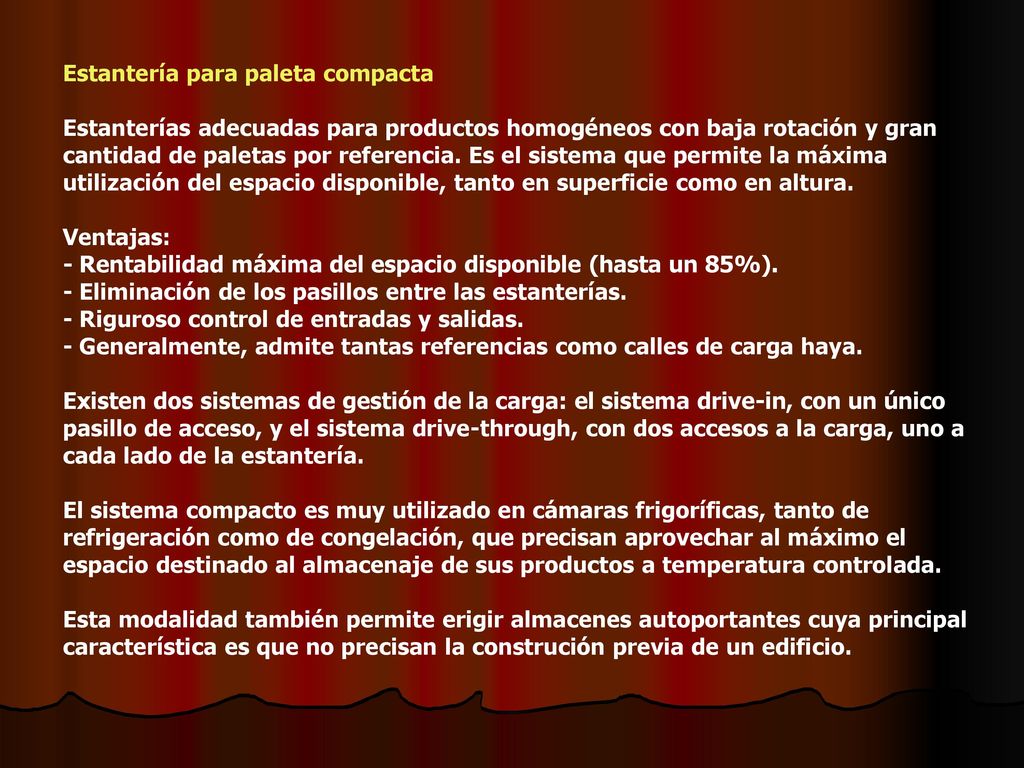

14 Estantería para paleta compacta
Estanterías adecuadas para productos homogéneos con baja rotación y gran cantidad de paletas por referencia. Es el sistema que permite la máxima utilización del espacio disponible, tanto en superficie como en altura. Ventajas: - Rentabilidad máxima del espacio disponible (hasta un 85%). - Eliminación de los pasillos entre las estanterías. - Riguroso control de entradas y salidas. - Generalmente, admite tantas referencias como calles de carga haya. Existen dos sistemas de gestión de la carga: el sistema drive-in, con un único pasillo de acceso, y el sistema drive-through, con dos accesos a la carga, uno a cada lado de la estantería. El sistema compacto es muy utilizado en cámaras frigoríficas, tanto de refrigeración como de congelación, que precisan aprovechar al máximo el espacio destinado al almacenaje de sus productos a temperatura controlada. Esta modalidad también permite erigir almacenes autoportantes cuya principal característica es que no precisan la construción previa de un edificio.

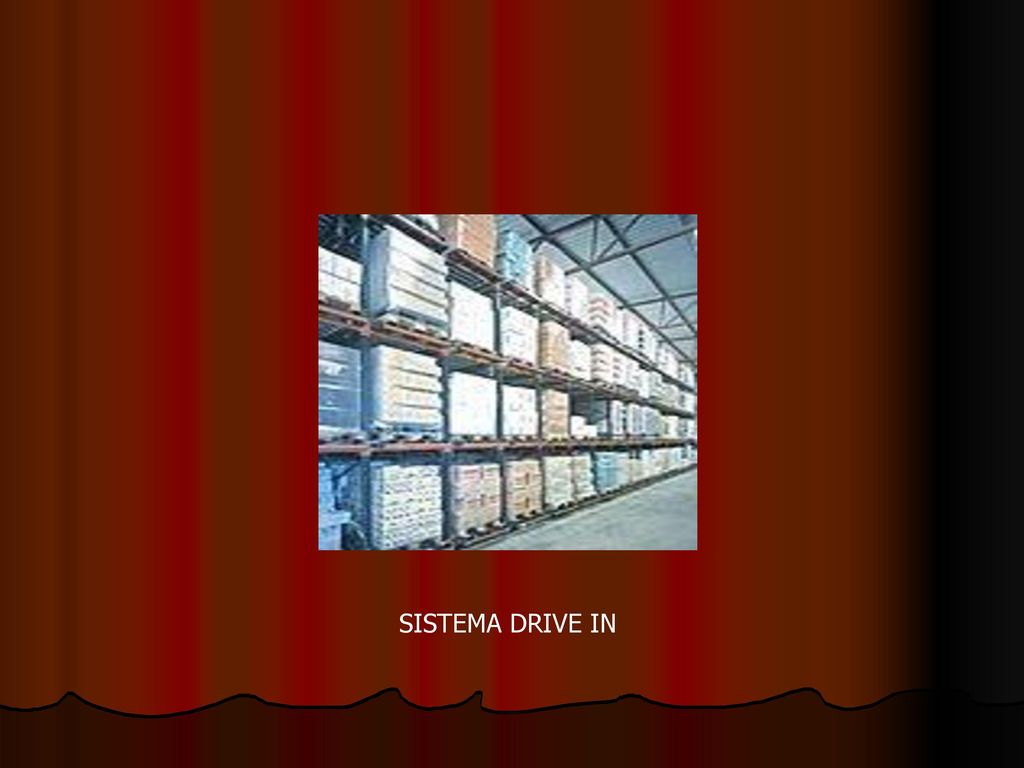

15 SISTEMA DRIVE IN

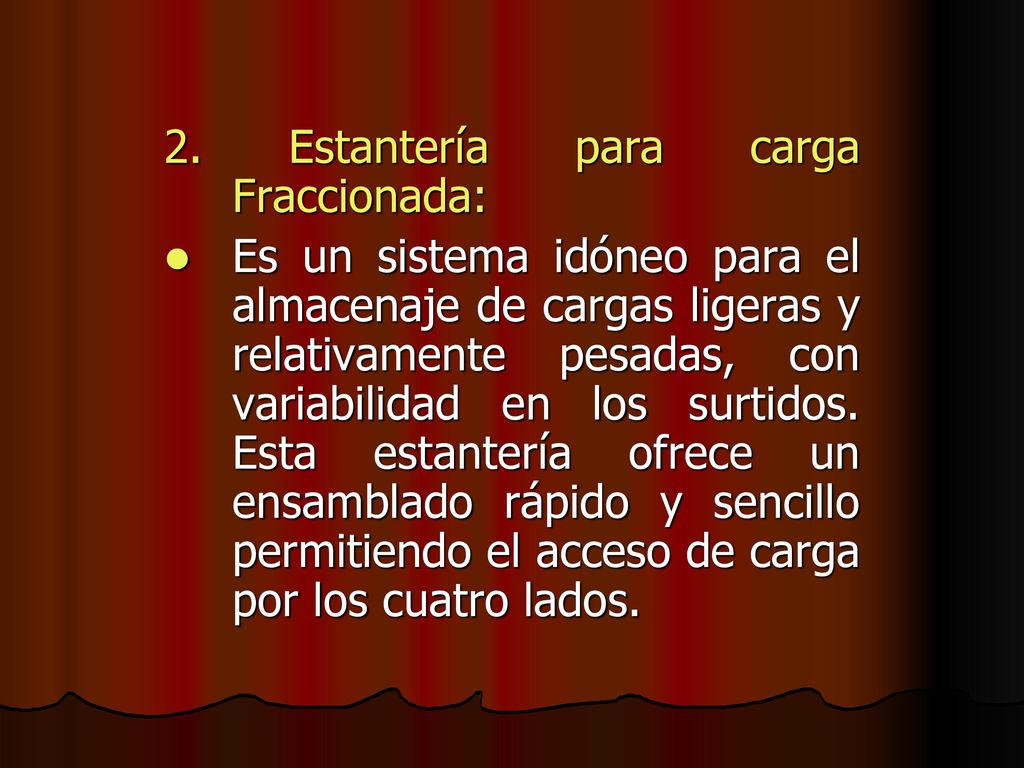

16 2. Estantería para carga Fraccionada:
Es un sistema idóneo para el almacenaje de cargas ligeras y relativamente pesadas, con variabilidad en los surtidos. Esta estantería ofrece un ensamblado rápido y sencillo permitiendo el acceso de carga por los cuatro lados.

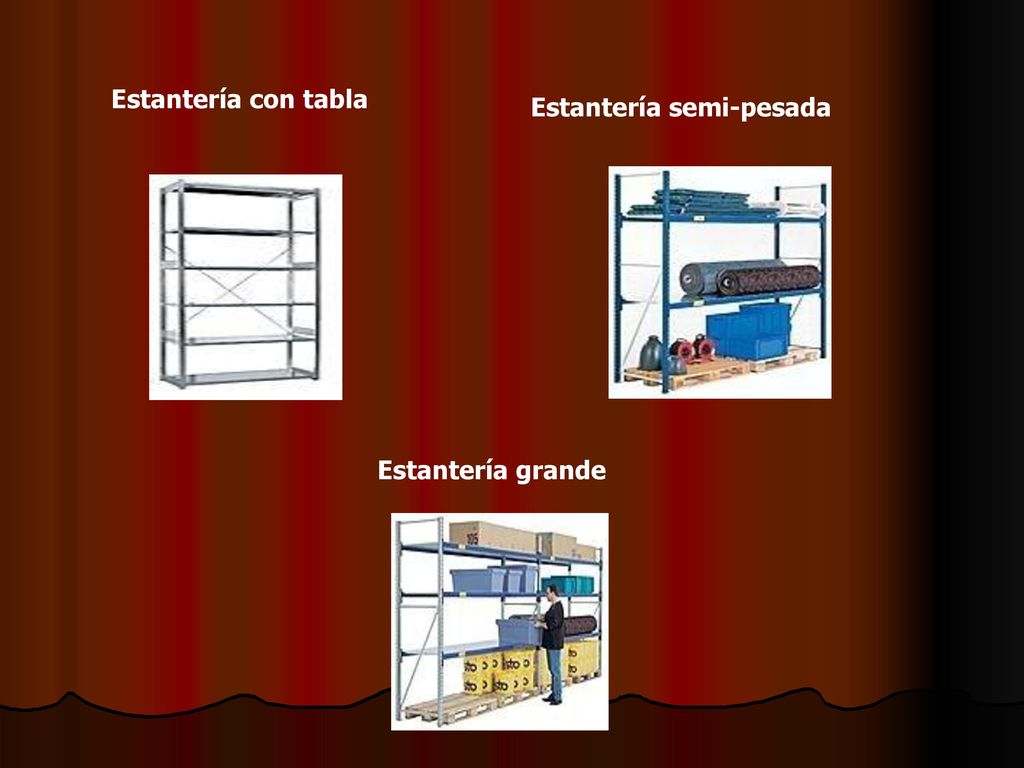

17 Estantería con tabla Estantería semi-pesada Estantería grande

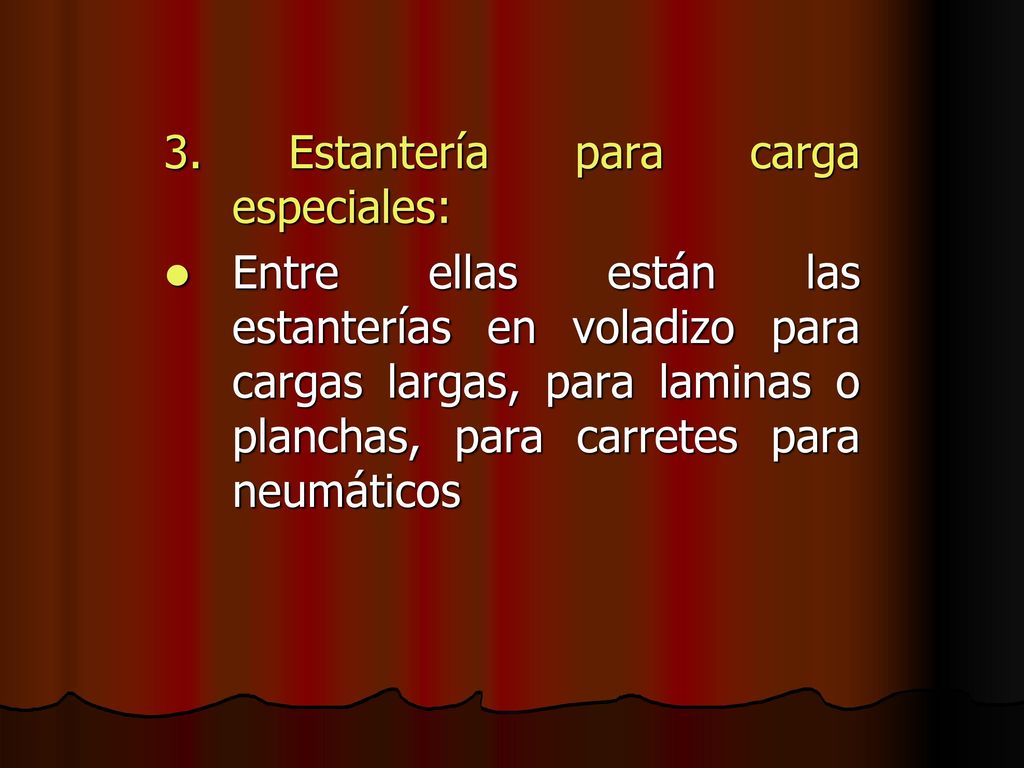

18 3. Estantería para carga especiales:
Entre ellas están las estanterías en voladizo para cargas largas, para laminas o planchas, para carretes para neumáticos

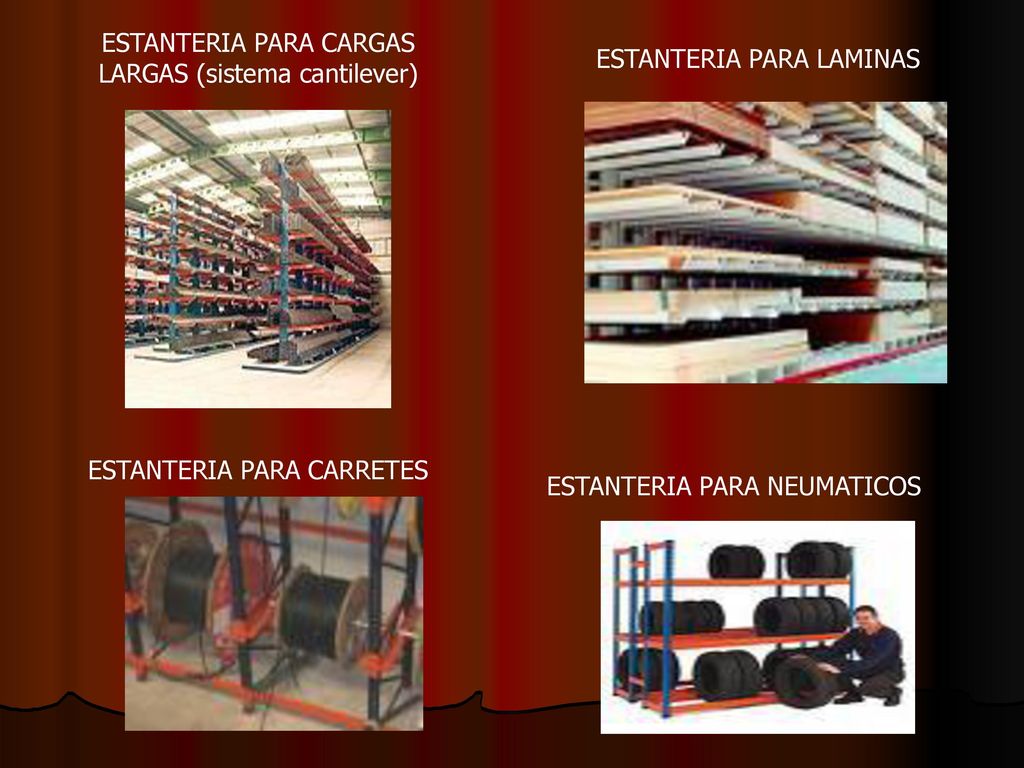

19 ESTANTERIA PARA CARGAS LARGAS (sistema cantilever)
ESTANTERIA PARA LAMINAS ESTANTERIA PARA CARRETES ESTANTERIA PARA NEUMATICOS

20 ESTANTERIA PARA CARGAS LARGAS (sistema cantilever)
Es ideal para el almacenamiento de tubos, perfiles y maderas. El cantilever en voladizo son especialmente aptas para el almacenamiento de cargas largas, tanto ligeras como pesadas

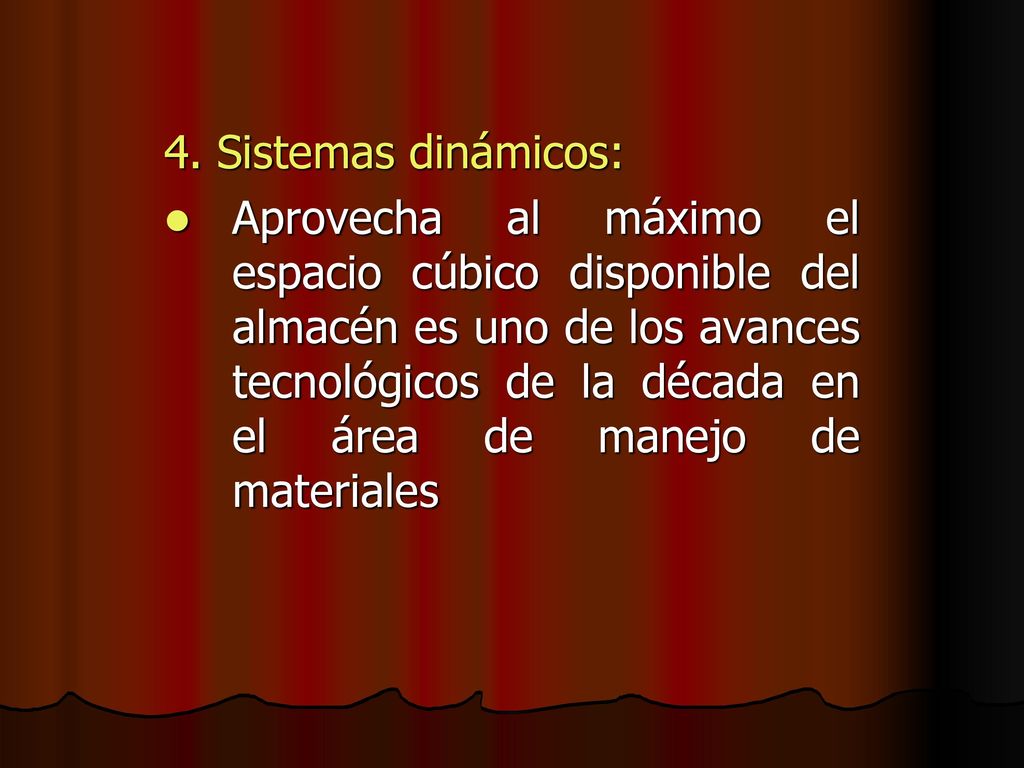

21 4. Sistemas dinámicos: Aprovecha al máximo el espacio cúbico disponible del almacén es uno de los avances tecnológicos de la década en el área de manejo de materiales

22 Estante vertical automatizado

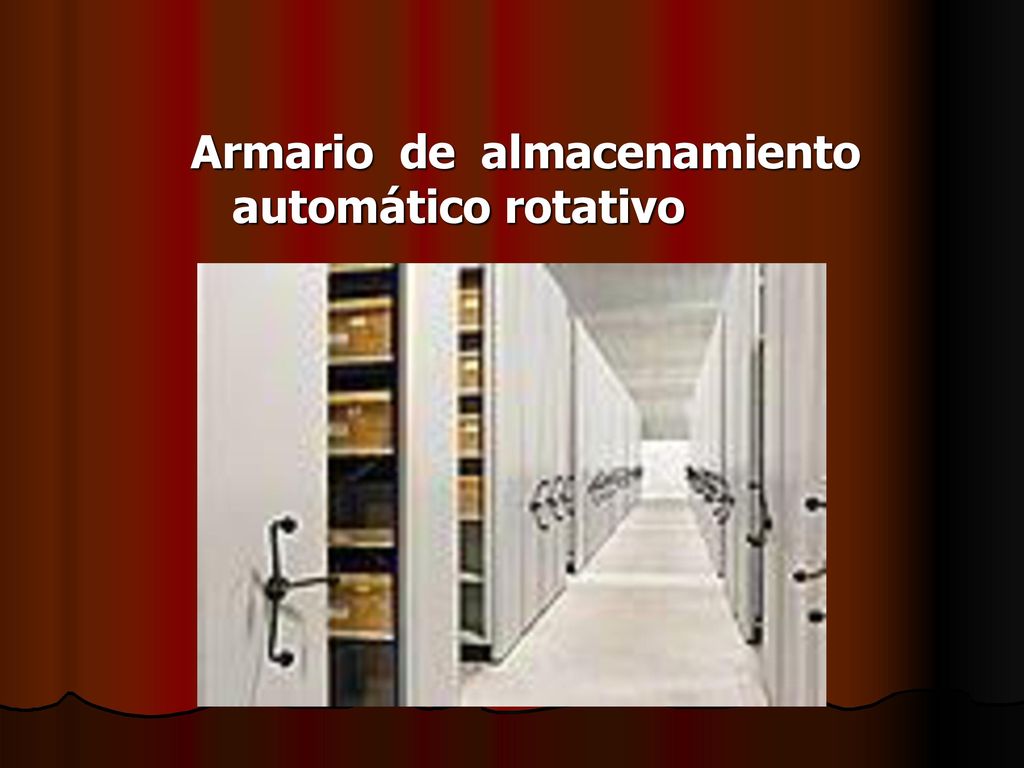

23 Armario de almacenamiento automático rotativo

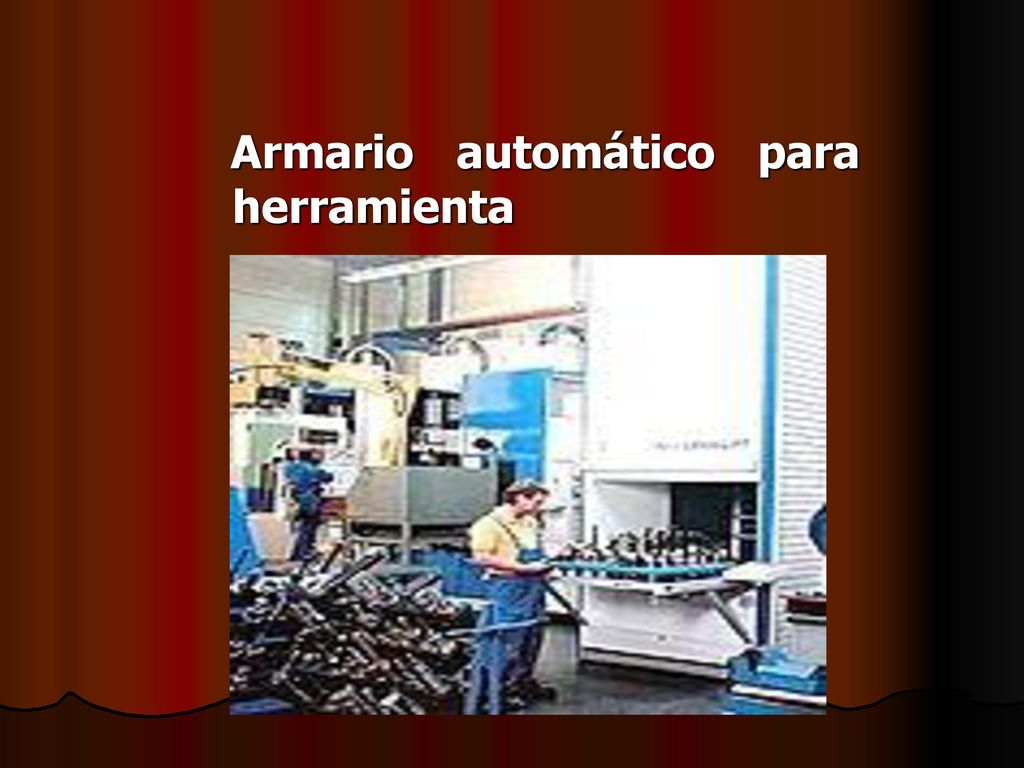

24 Armario automático para herramienta

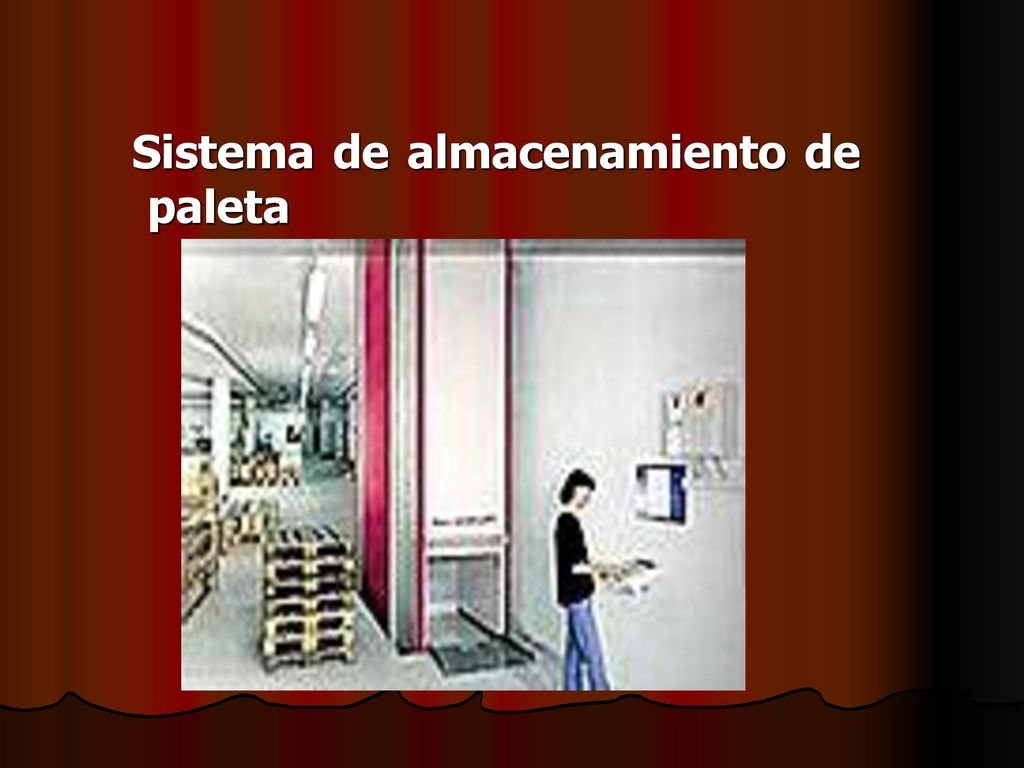

25 Sistema de almacenamiento de paleta

26                                                                                                                         5. Sistemas Push back: La carga y descarga se realiza siempre desde el pasillo, no se requiere maniobrar dentro (Drive-intro) de la estructura del Rack. Las cargas se depositan sobre "Carros" o bastidores, con rodamientos que permiten el deslizamiento a gravedad, a lo largo de rieles en la profundidad del módulo.

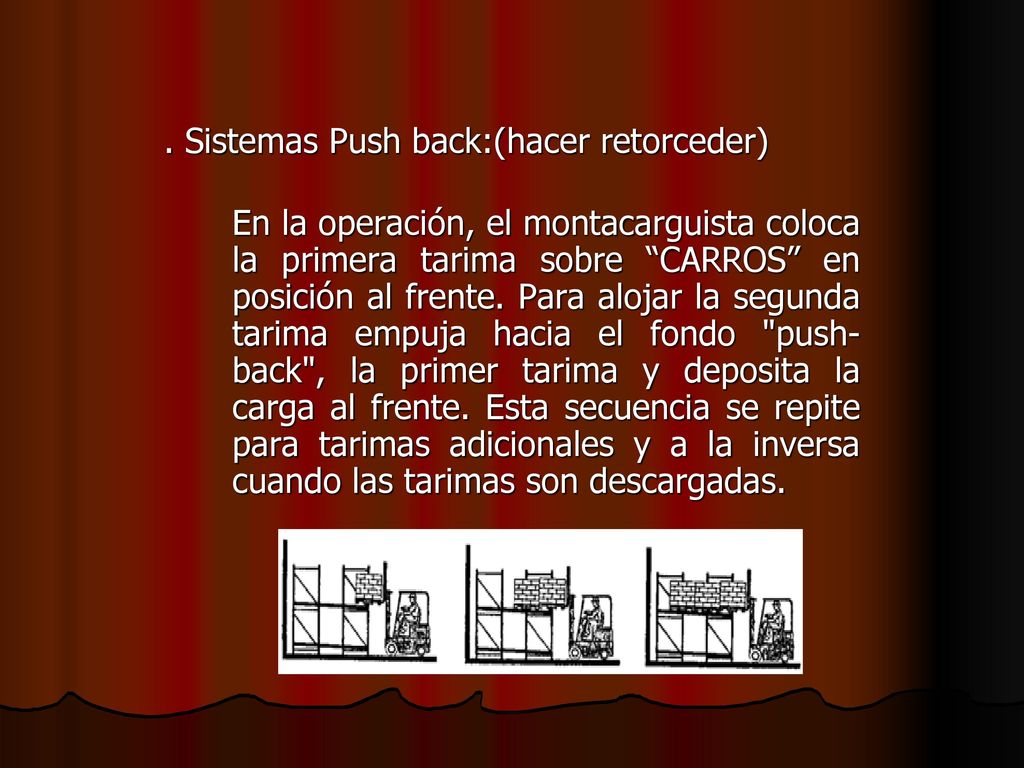

27 . Sistemas Push back:(hacer retorceder)
                                                                                                                                                                                                                                                                                                                           . Sistemas Push back:(hacer retorceder) En la operación, el montacarguista coloca la primera tarima sobre “CARROS” en posición al frente. Para alojar la segunda tarima empuja hacia el fondo "push-back", la primer tarima y deposita la carga al frente. Esta secuencia se repite para tarimas adicionales y a la inversa cuando las tarimas son descargadas.

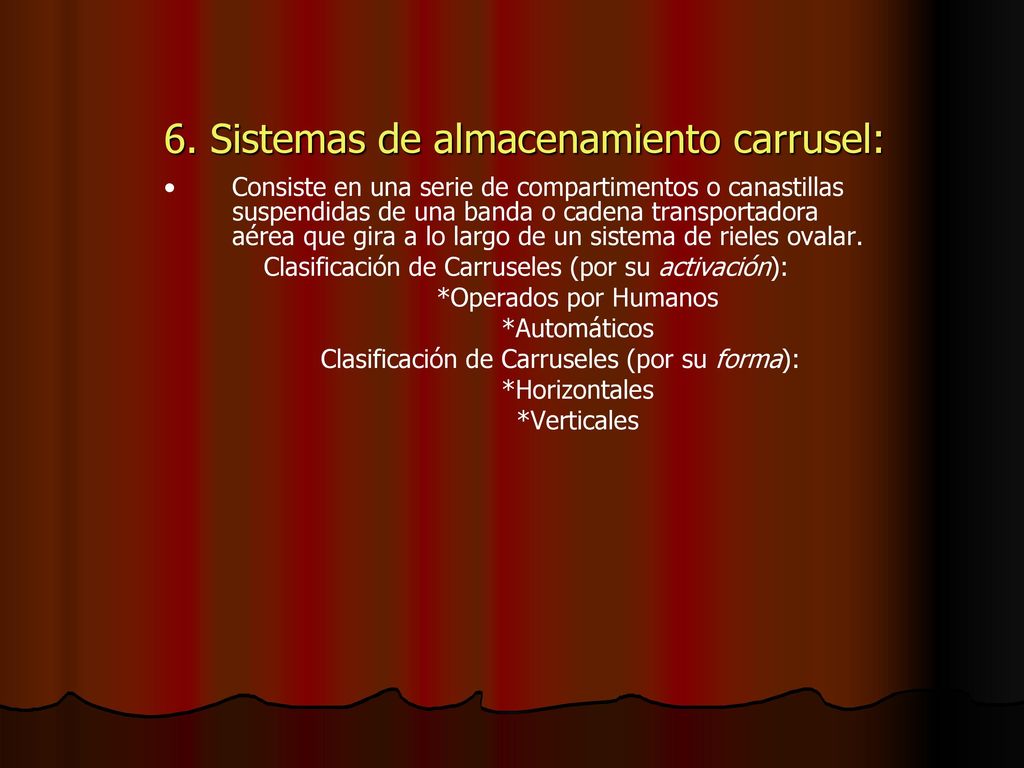

28 6. Sistemas de almacenamiento carrusel:
                                                                                                                        6. Sistemas de almacenamiento carrusel: Consiste en una serie de compartimentos o canastillas suspendidas de una banda o cadena transportadora aérea que gira a lo largo de un sistema de rieles ovalar. Clasificación de Carruseles (por su activación): *Operados por Humanos *Automáticos Clasificación de Carruseles (por su forma): *Horizontales *Verticales

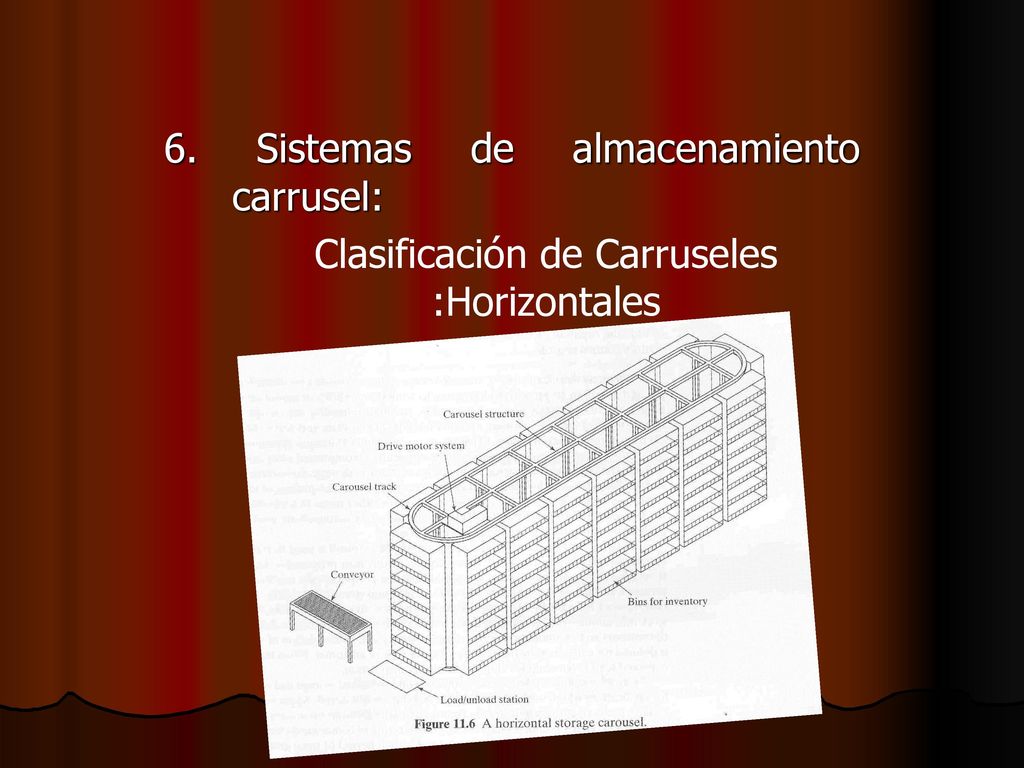

29 Clasificación de Carruseles :Horizontales
                                                                                                                        6. Sistemas de almacenamiento carrusel: Clasificación de Carruseles :Horizontales

30 Clasificación de Carruseles :Verticales
                                                                                                                        6. Sistemas de almacenamiento carrusel: Clasificación de Carruseles :Verticales

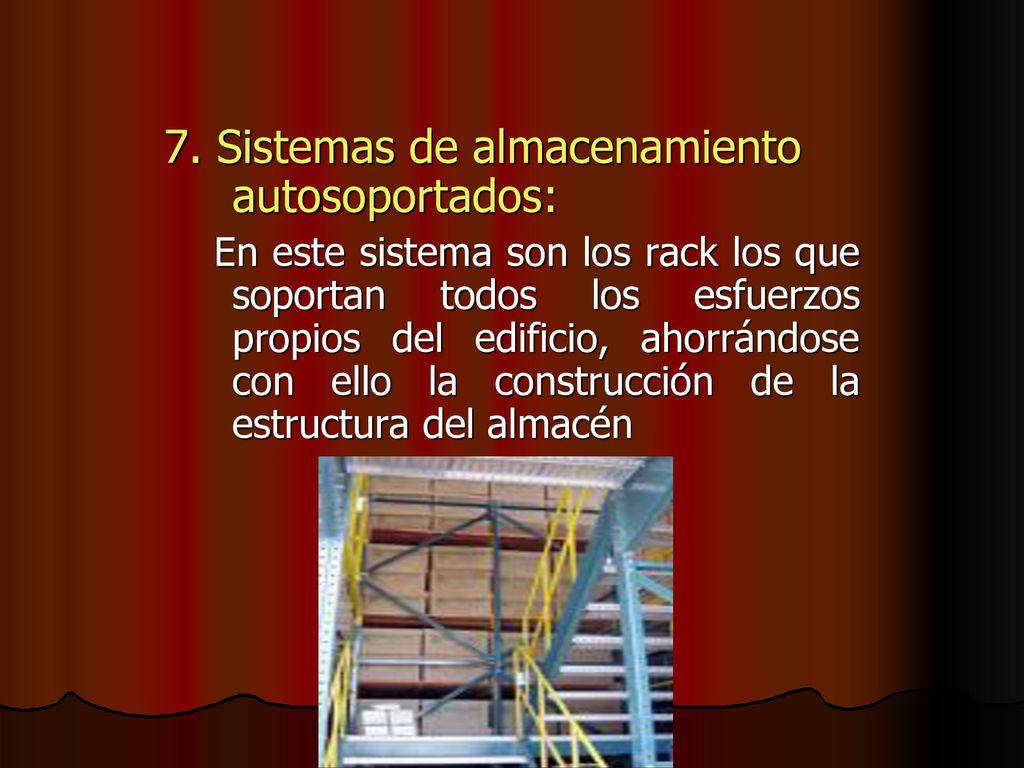

31 7. Sistemas de almacenamiento autosoportados:
                                                                                                                        7. Sistemas de almacenamiento autosoportados: En este sistema son los rack los que soportan todos los esfuerzos propios del edificio, ahorrándose con ello la construcción de la estructura del almacén

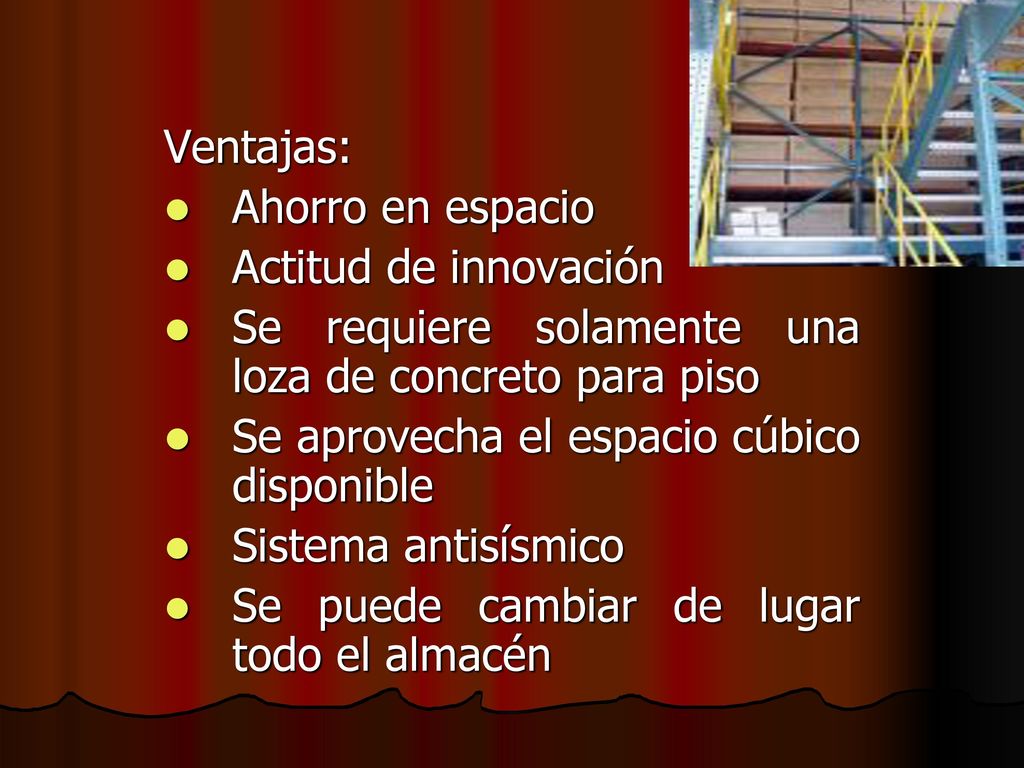

32 Se requiere solamente una loza de concreto para piso
                                                                                                                        Ventajas: Ahorro en espacio Actitud de innovación Se requiere solamente una loza de concreto para piso Se aprovecha el espacio cúbico disponible Sistema antisísmico Se puede cambiar de lugar todo el almacén
