1 Gestión Automática de la Demanda
Noviembre 2017

2 Gestión automática de la demanda Video

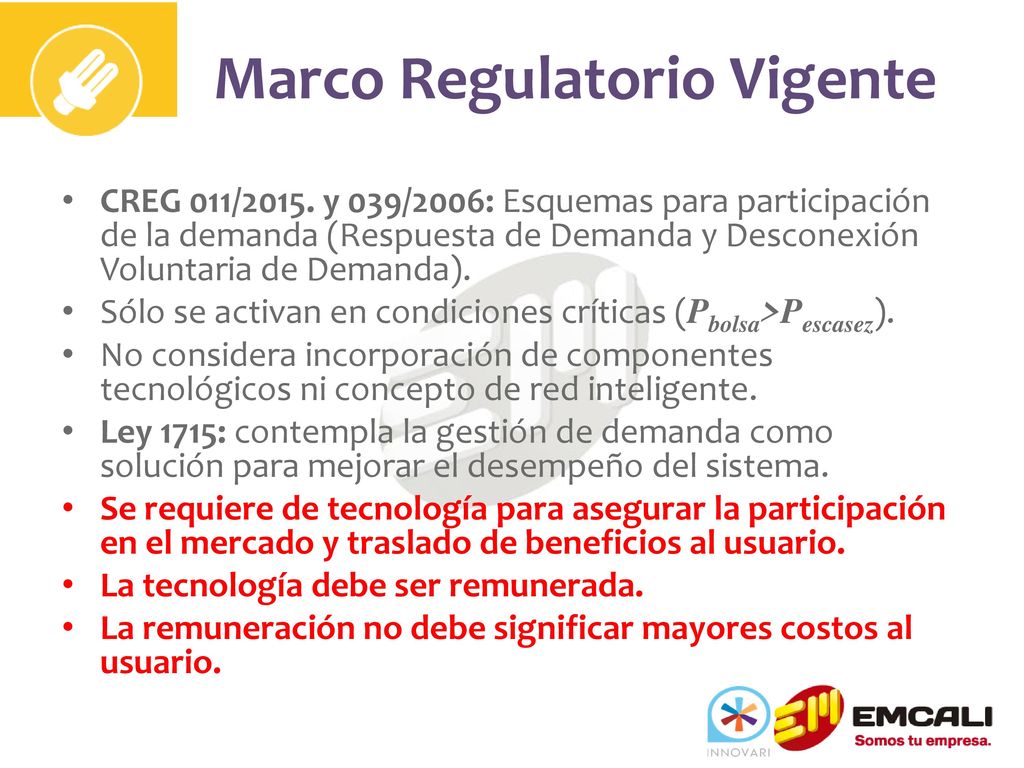

3 Marco Regulatorio Vigente
CREG 011/2015. y 039/2006: Esquemas para participación de la demanda (Respuesta de Demanda y Desconexión Voluntaria de Demanda). Sólo se activan en condiciones críticas (Pbolsa>Pescasez). No considera incorporación de componentes tecnológicos ni concepto de red inteligente. Ley 1715: contempla la gestión de demanda como solución para mejorar el desempeño del sistema. Se requiere de tecnología para asegurar la participación en el mercado y traslado de beneficios al usuario. La tecnología debe ser remunerada. La remuneración no debe significar mayores costos al usuario.

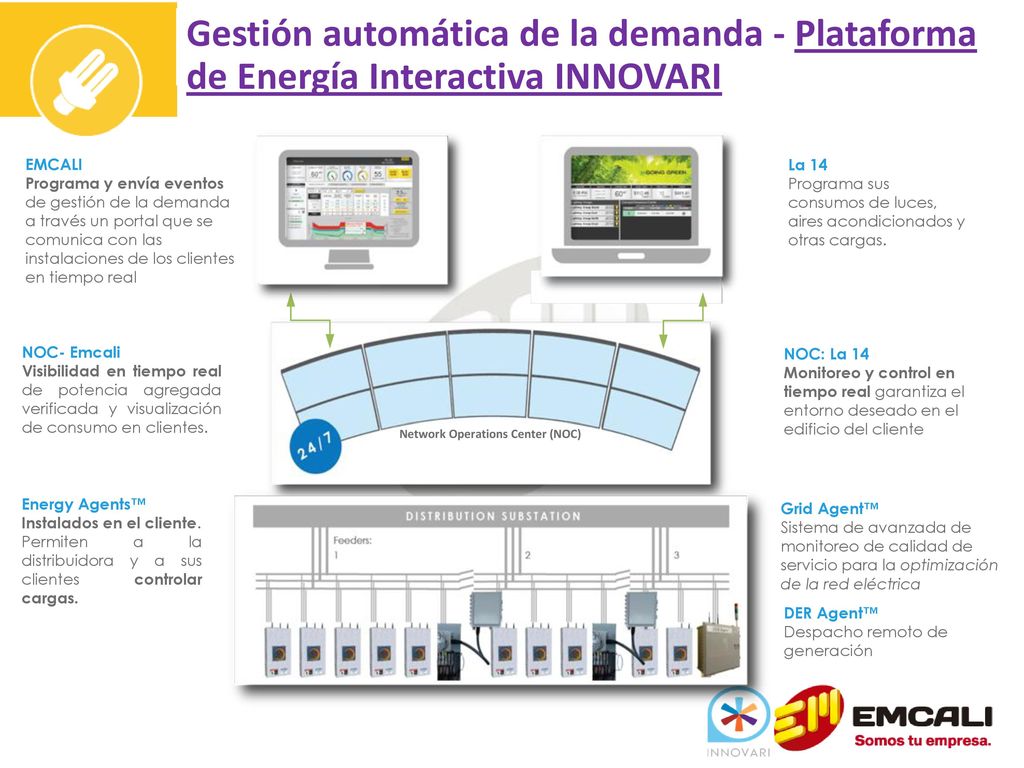

4 Gestión automática de la demanda - Plataforma de Energía Interactiva INNOVARI
Network Operations Center (NOC) EMCALI Programa y envía eventos de gestión de la demanda a través un portal que se comunica con las instalaciones de los clientes en tiempo real La 14 Programa sus consumos de luces, aires acondicionados y otras cargas. NOC- Emcali Visibilidad en tiempo real de potencia agregada verificada y visualización de consumo en clientes. NOC: La 14 Monitoreo y control en tiempo real garantiza el entorno deseado en el edificio del cliente Energy Agents™ Instalados en el cliente. Permiten a la distribuidora y a sus clientes controlar cargas. Grid Agent™ Sistema de avanzada de monitoreo de calidad de servicio para la optimización de la red eléctrica DER Agent™ Despacho remoto de generación

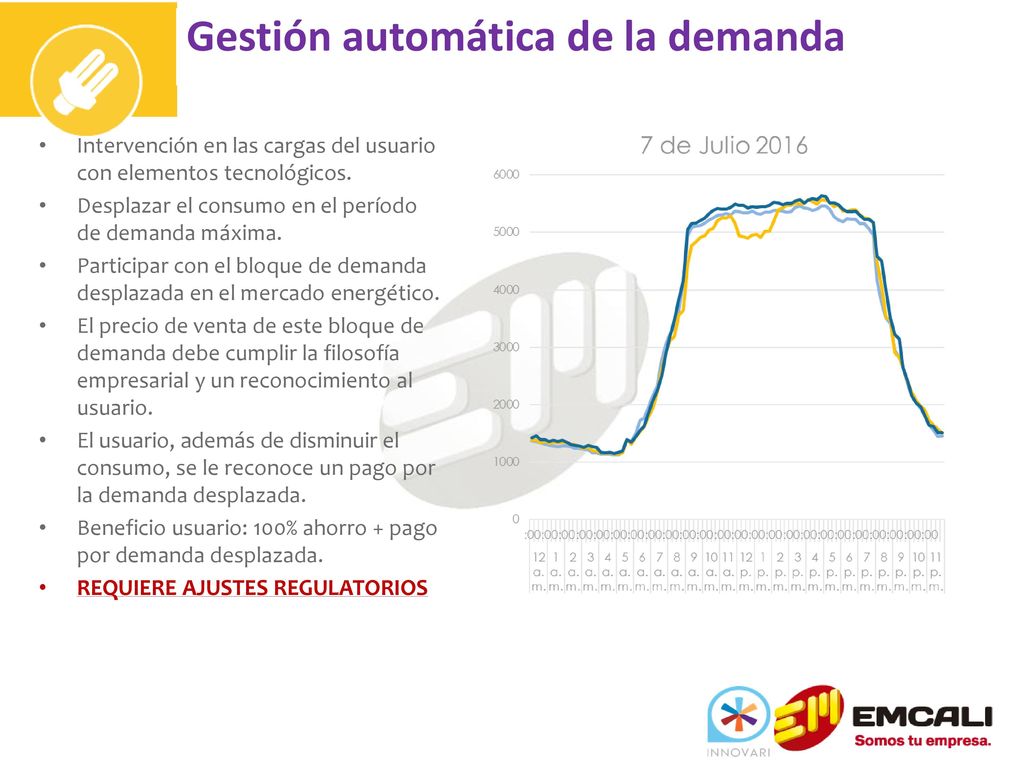

5 Gestión automática de la demanda
Intervención en las cargas del usuario con elementos tecnológicos. Desplazar el consumo en el período de demanda máxima. Participar con el bloque de demanda desplazada en el mercado energético. El precio de venta de este bloque de demanda debe cumplir la filosofía empresarial y un reconocimiento al usuario. El usuario, además de disminuir el consumo, se le reconoce un pago por la demanda desplazada. Beneficio usuario: 100% ahorro + pago por demanda desplazada. REQUIERE AJUSTES REGULATORIOS

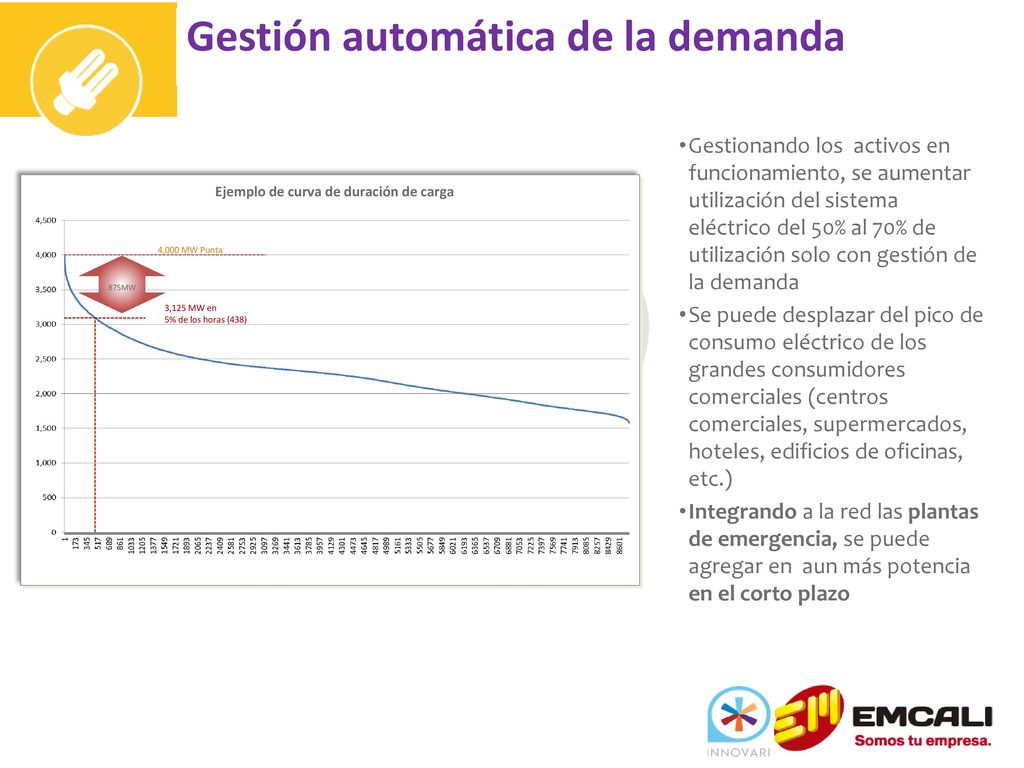

6 Ejemplo de curva de duración de carga
Gestión automática de la demanda Gestionando los activos en funcionamiento, se aumentar utilización del sistema eléctrico del 50% al 70% de utilización solo con gestión de la demanda Se puede desplazar del pico de consumo eléctrico de los grandes consumidores comerciales (centros comerciales, supermercados, hoteles, edificios de oficinas, etc.) Integrando a la red las plantas de emergencia, se puede agregar en aun más potencia en el corto plazo 875MW 4,000 MW Punta 3,125 MW en 5% de los horas (438) Ejemplo de curva de duración de carga

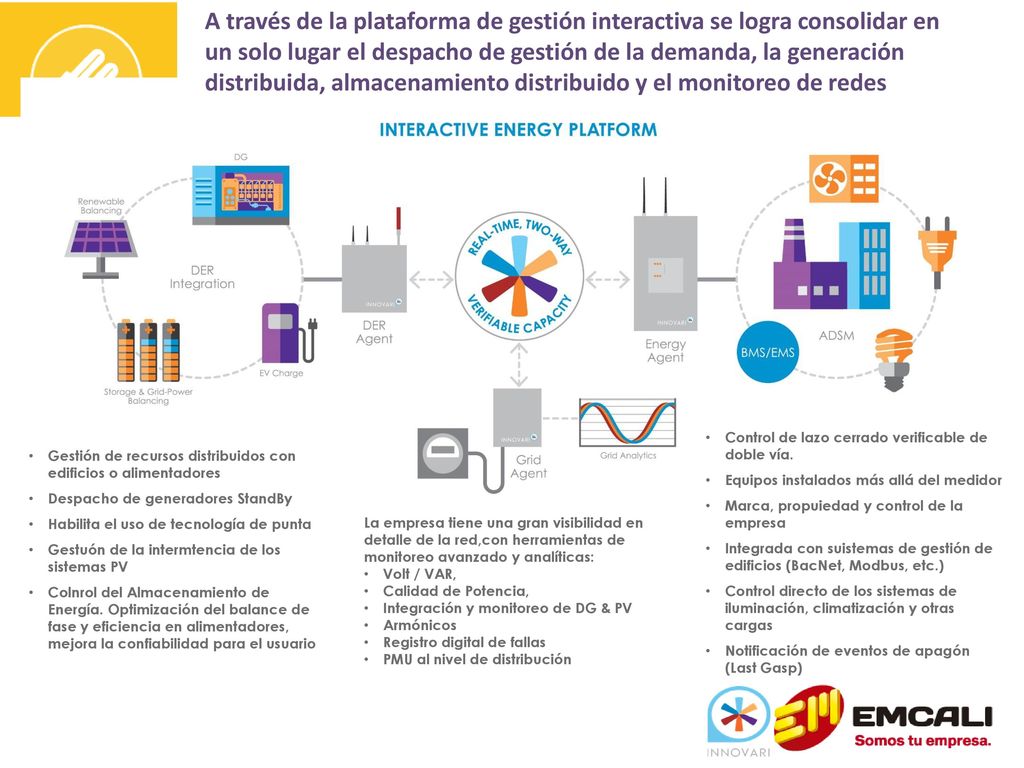

7 A través de la plataforma de gestión interactiva se logra consolidar en un solo lugar el despacho de gestión de la demanda, la generación distribuida, almacenamiento distribuido y el monitoreo de redes Control de lazo cerrado verificable de doble vía. Equipos instalados más allá del medidor Marca, propuiedad y control de la empresa Integrada con suistemas de gestión de edificios (BacNet, Modbus, etc.) Control directo de los sistemas de iluminación, climatización y otras cargas Notificación de eventos de apagón (Last Gasp) Gestión de recursos distribuidos con edificios o alimentadores Despacho de generadores StandBy Habilita el uso de tecnología de punta Gestuón de la intermtencia de los sistemas PV Colnrol del Almacenamiento de Energía. Optimización del balance de fase y eficiencia en alimentadores, mejora la confiabilidad para el usuario La empresa tiene una gran visibilidad en detalle de la red,con herramientas de monitoreo avanzado y analíticas: Volt / VAR, Calidad de Potencia, Integración y monitoreo de DG & PV Armónicos Registro digital de fallas PMU al nivel de distribución

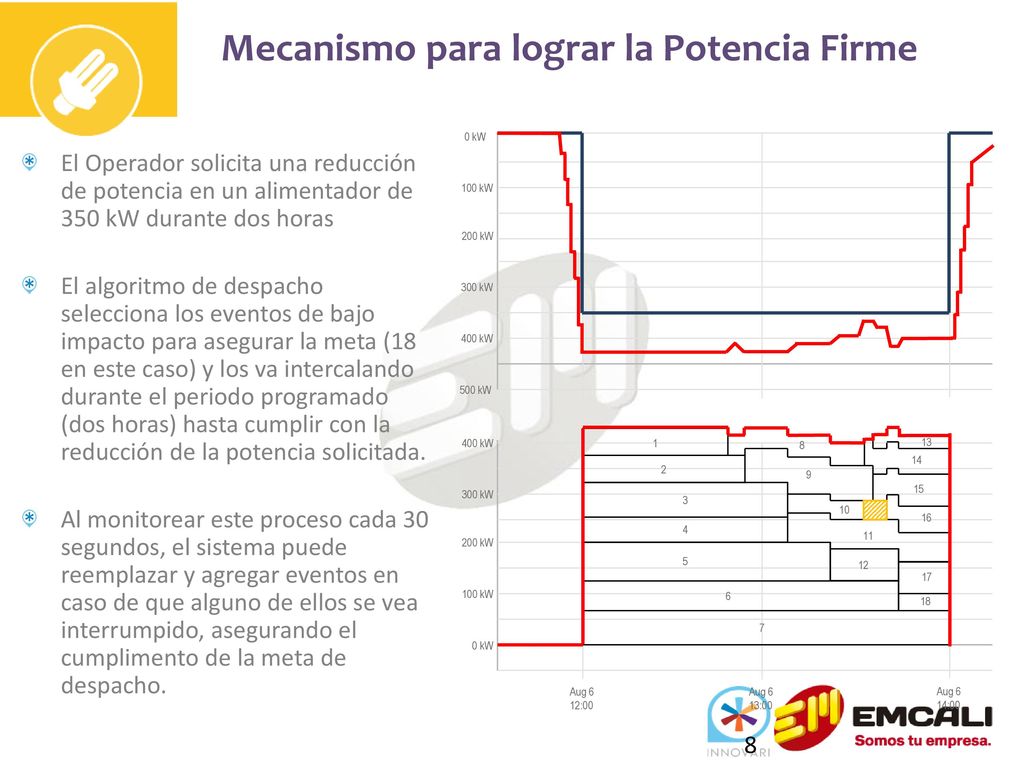

8 Mecanismo para lograr la Potencia Firme
Aug 6 12:00 0 kW 100 kW 200 kW 300 kW 400 kW 14:00 13:00 7 6 5 4 3 2 1 8 9 10 11 12 13 14 15 16 17 18 500 kW El Operador solicita una reducción de potencia en un alimentador de 350 kW durante dos horas El algoritmo de despacho selecciona los eventos de bajo impacto para asegurar la meta (18 en este caso) y los va intercalando durante el periodo programado (dos horas) hasta cumplir con la reducción de la potencia solicitada. Al monitorear este proceso cada 30 segundos, el sistema puede reemplazar y agregar eventos en caso de que alguno de ellos se vea interrumpido, asegurando el cumplimento de la meta de despacho.

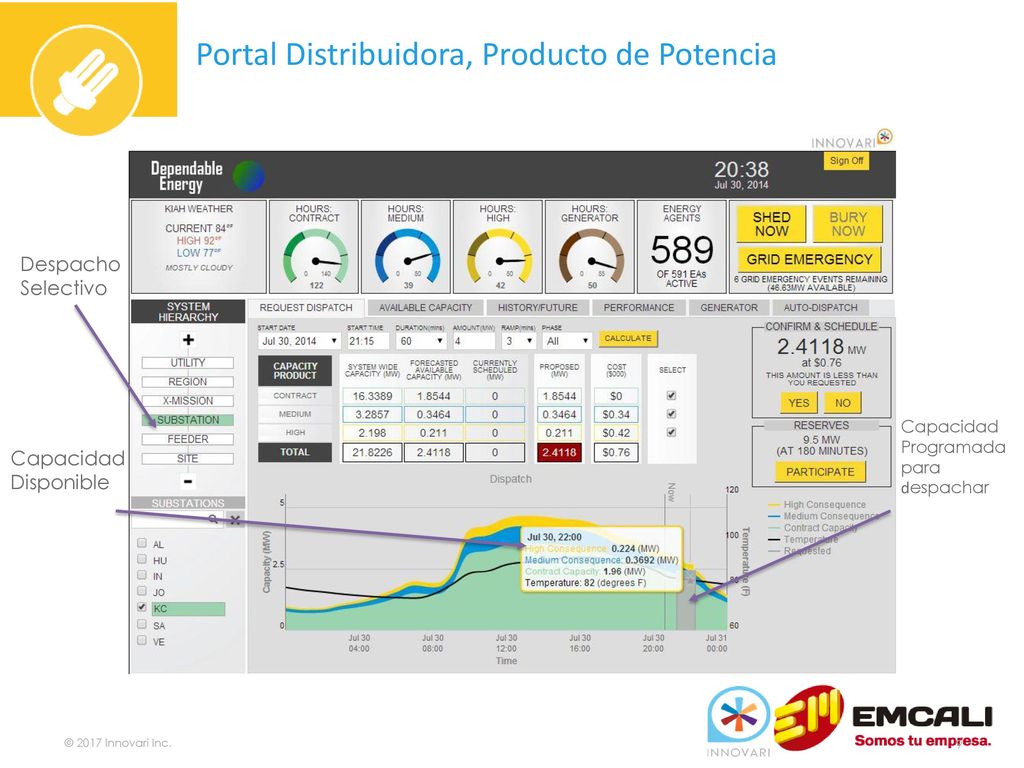

9 Portal Distribuidora, Producto de Potencia
Despacho Selectivo Capacidad Programada para despachar Capacidad Disponible © 2017 Innovari Inc.

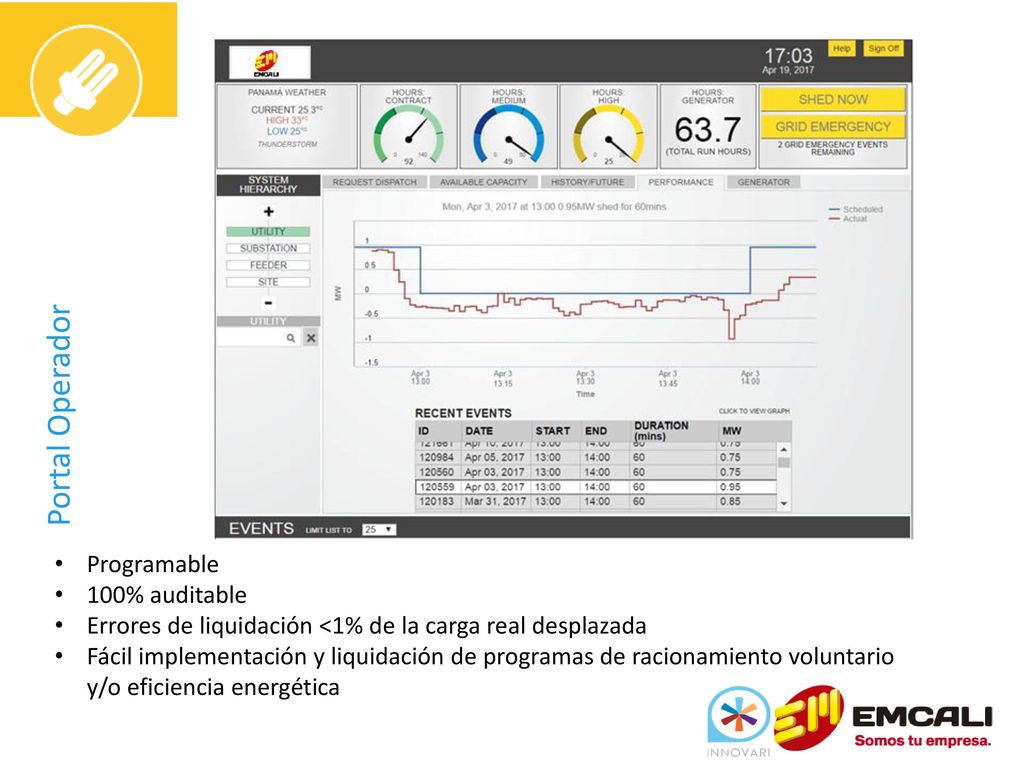

10 Portal Operador Programable 100% auditable
Errores de liquidación <1% de la carga real desplazada Fácil implementación y liquidación de programas de racionamiento voluntario y/o eficiencia energética

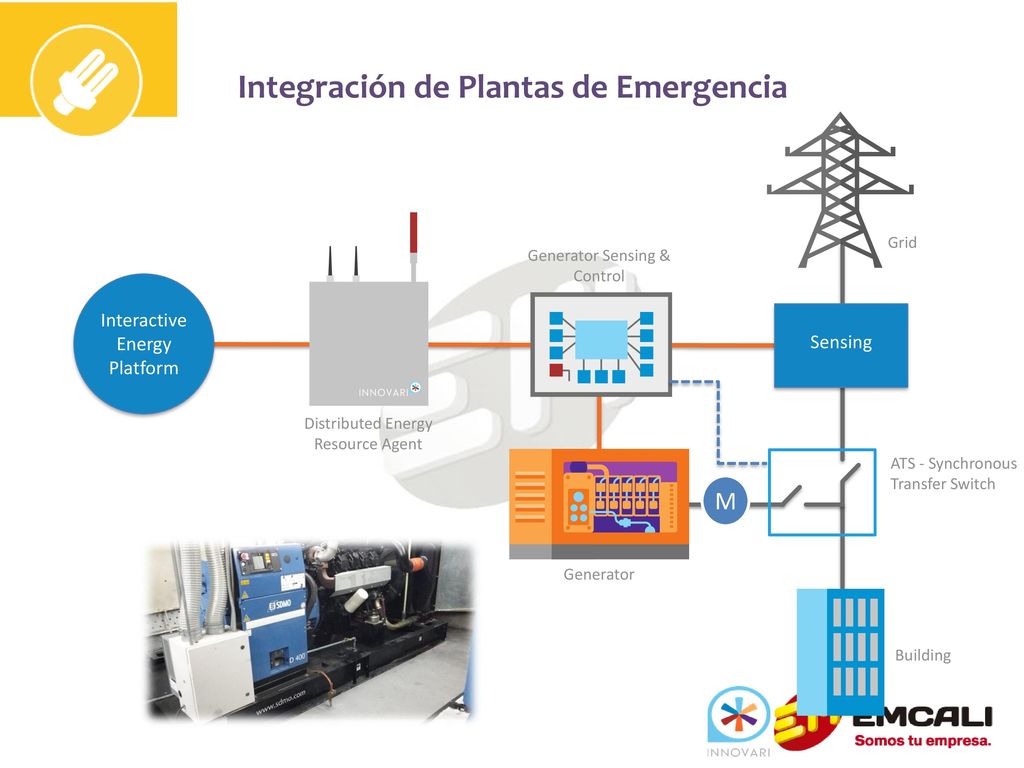

11 Integración de Plantas de Emergencia
Grid Generator Sensing & Control Interactive Energy Platform Sensing Distributed Energy Resource Agent ATS - Synchronous Transfer Switch M Generator Building

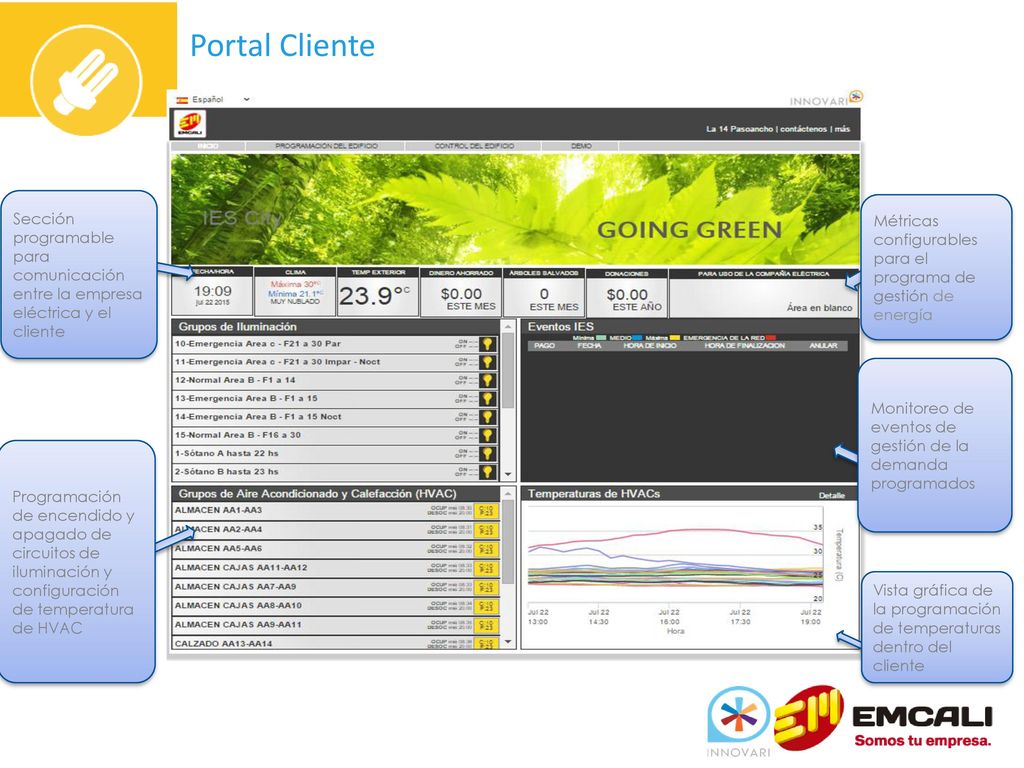

12 Portal Cliente Sección programable para comunicación entre la empresa eléctrica y el cliente Métricas configurables para el programa de gestión de energía Monitoreo de eventos de gestión de la demanda programados Programación de encendido y apagado de circuitos de iluminación y configuración de temperatura de HVAC Vista gráfica de la programación de temperaturas dentro del cliente

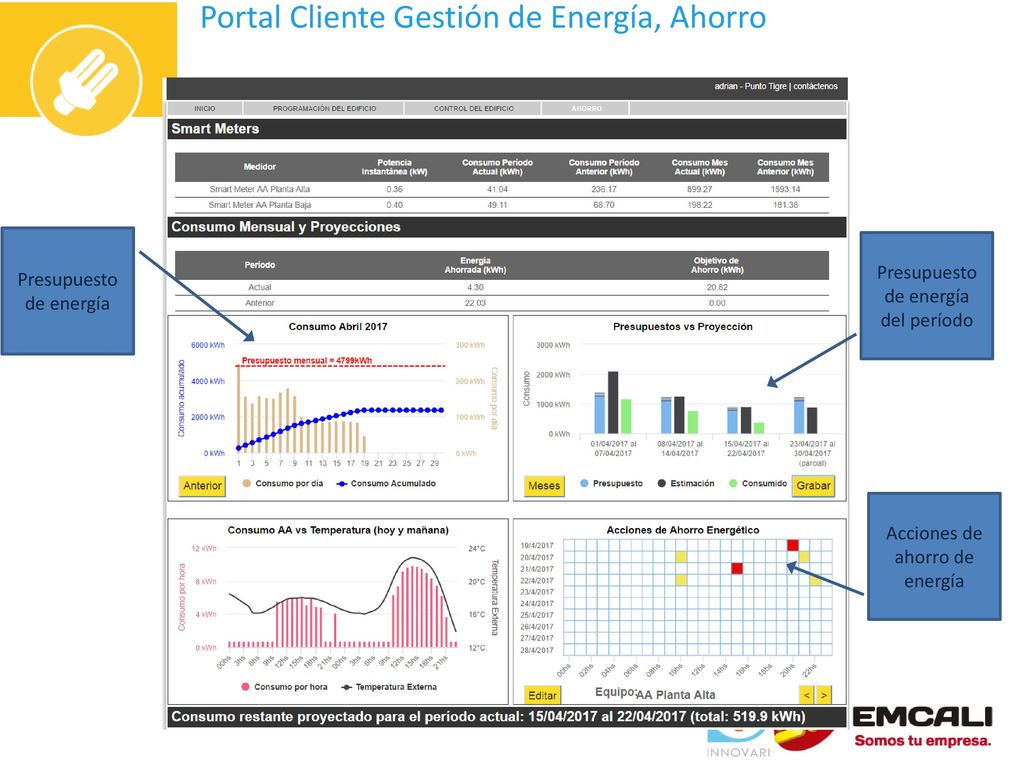

13 Portal Cliente Gestión de Energía, Ahorro
Presupuesto de energía Presupuesto de energía del período Acciones de ahorro de energía

14 Sitios Instalados LA 14 DE CALIMA LA 14 DE AVENIDA SEXTA
LA 14 DE BOULEVARD EDIF. BOULEVARD DEL RIO – EMCALI LA 14 DE COSMOCENTRO #35 LA 14 DE LIMONAR LA 14 DE PASOANCHO UNIVERSIDAD DEL VALLE LA 14 DE VALLE DE LILI

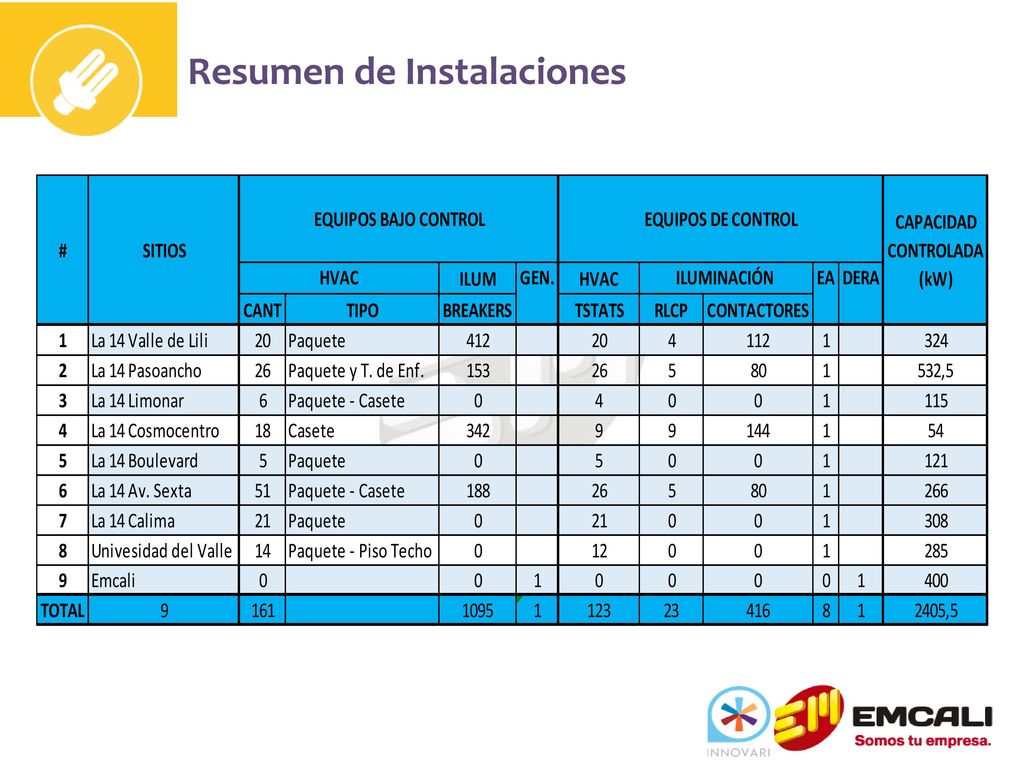

15 Resumen de Instalaciones

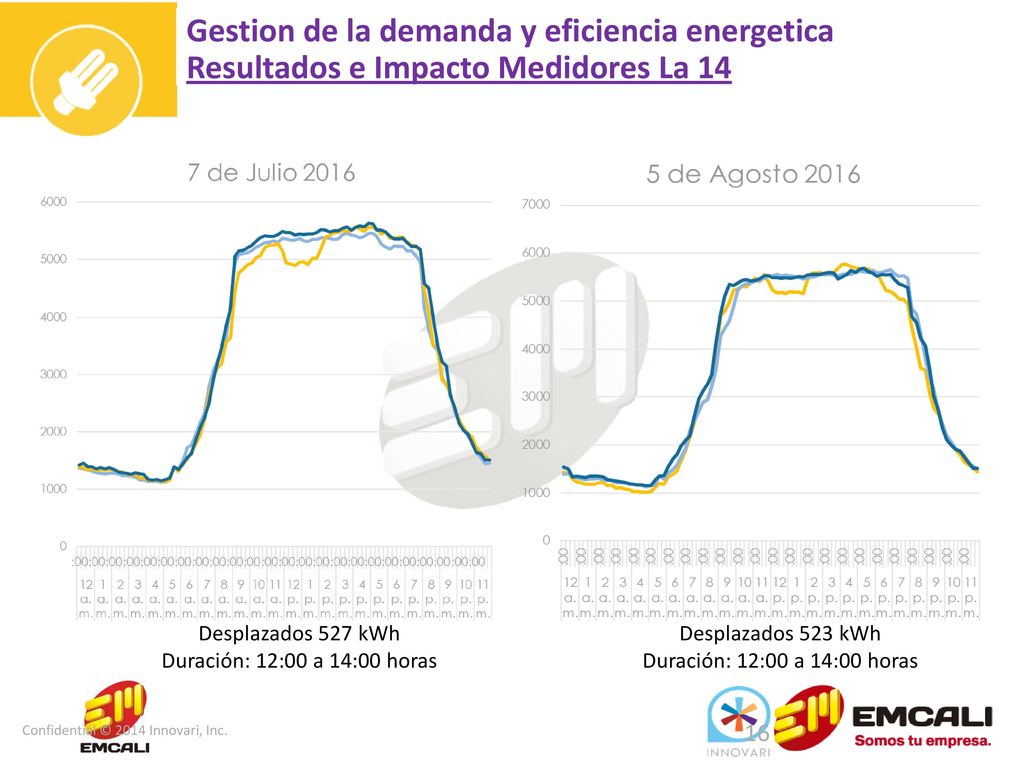

16 Gestion de la demanda y eficiencia energetica
Resultados e Impacto Medidores La 14 Desplazados 527 kWh Duración: 12:00 a 14:00 horas Desplazados 523 kWh Duración: 12:00 a 14:00 horas Confidential © 2014 Innovari, Inc.

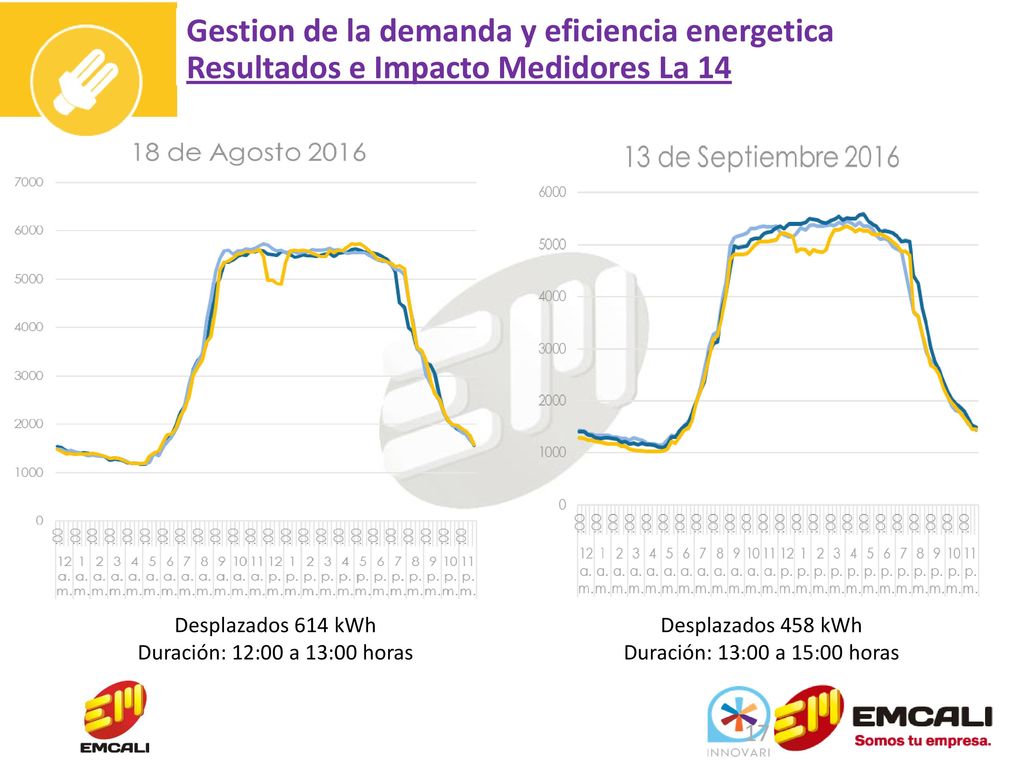

17 Gestion de la demanda y eficiencia energetica
Resultados e Impacto Medidores La 14 Desplazados 614 kWh Duración: 12:00 a 13:00 horas Desplazados 458 kWh Duración: 13:00 a 15:00 horas

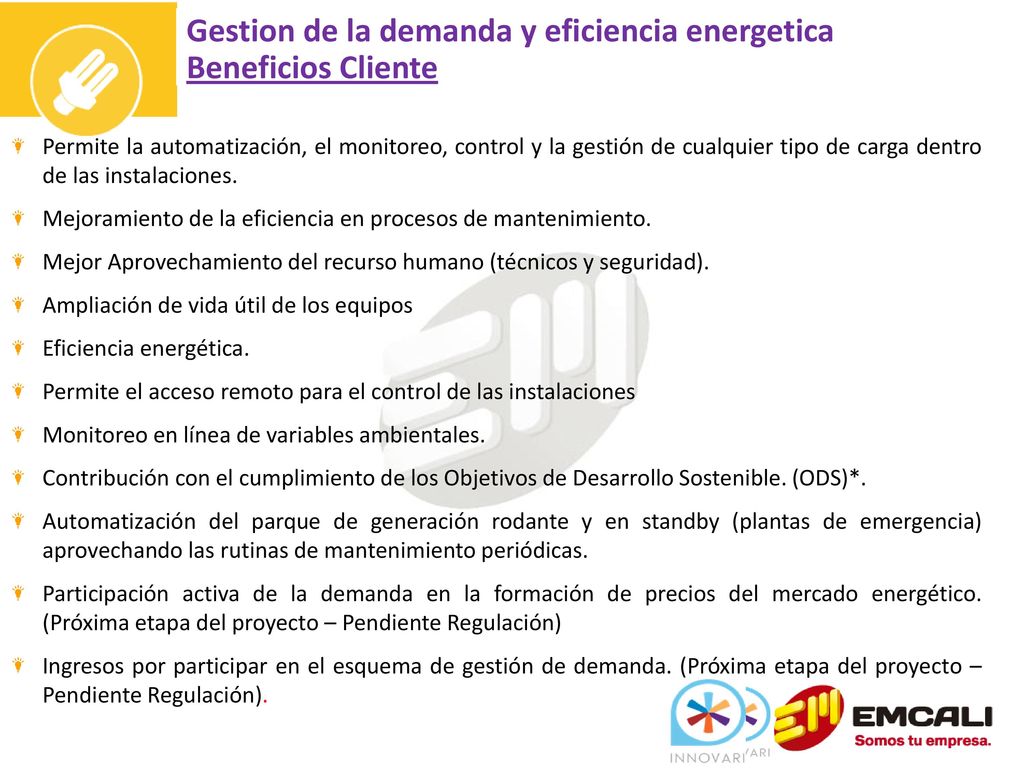

18 Gestion de la demanda y eficiencia energetica Beneficios Cliente
Permite la automatización, el monitoreo, control y la gestión de cualquier tipo de carga dentro de las instalaciones. Mejoramiento de la eficiencia en procesos de mantenimiento. Mejor Aprovechamiento del recurso humano (técnicos y seguridad). Ampliación de vida útil de los equipos Eficiencia energética. Permite el acceso remoto para el control de las instalaciones Monitoreo en línea de variables ambientales. Contribución con el cumplimiento de los Objetivos de Desarrollo Sostenible. (ODS)*. Automatización del parque de generación rodante y en standby (plantas de emergencia) aprovechando las rutinas de mantenimiento periódicas. Participación activa de la demanda en la formación de precios del mercado energético. (Próxima etapa del proyecto – Pendiente Regulación) Ingresos por participar en el esquema de gestión de demanda. (Próxima etapa del proyecto – Pendiente Regulación).

19 Gestion de la demanda y eficiencia energetica
FORMACION DE PRECIO CON GESTION DE DEMANDA

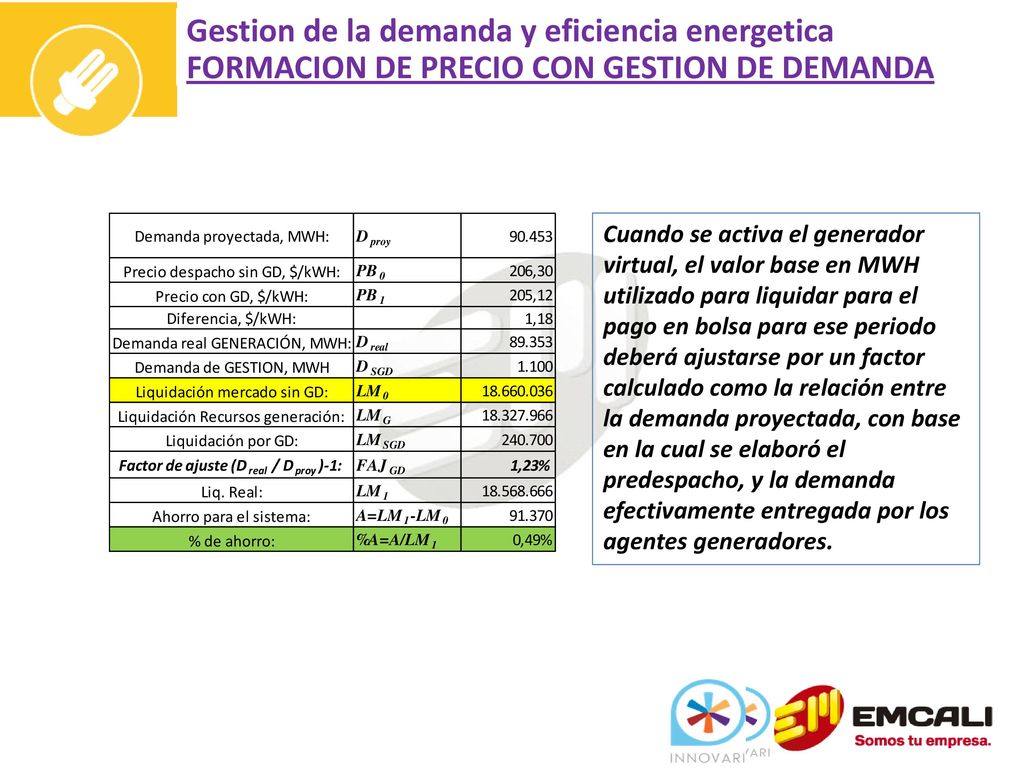

20 Gestion de la demanda y eficiencia energetica
FORMACION DE PRECIO CON GESTION DE DEMANDA Cuando se activa el generador virtual, el valor base en MWH utilizado para liquidar para el pago en bolsa para ese periodo deberá ajustarse por un factor calculado como la relación entre la demanda proyectada, con base en la cual se elaboró el predespacho, y la demanda efectivamente entregada por los agentes generadores.

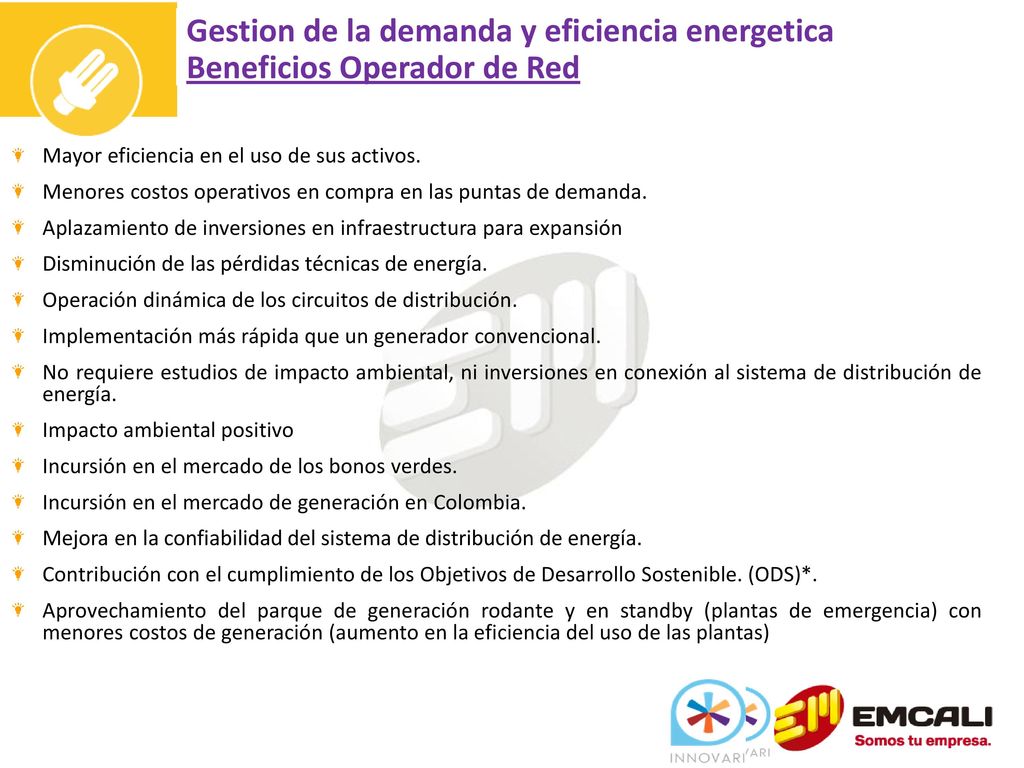

21 Gestion de la demanda y eficiencia energetica
Beneficios Operador de Red Mayor eficiencia en el uso de sus activos. Menores costos operativos en compra en las puntas de demanda. Aplazamiento de inversiones en infraestructura para expansión Disminución de las pérdidas técnicas de energía. Operación dinámica de los circuitos de distribución. Implementación más rápida que un generador convencional. No requiere estudios de impacto ambiental, ni inversiones en conexión al sistema de distribución de energía. Impacto ambiental positivo Incursión en el mercado de los bonos verdes. Incursión en el mercado de generación en Colombia. Mejora en la confiabilidad del sistema de distribución de energía. Contribución con el cumplimiento de los Objetivos de Desarrollo Sostenible. (ODS)*. Aprovechamiento del parque de generación rodante y en standby (plantas de emergencia) con menores costos de generación (aumento en la eficiencia del uso de las plantas)

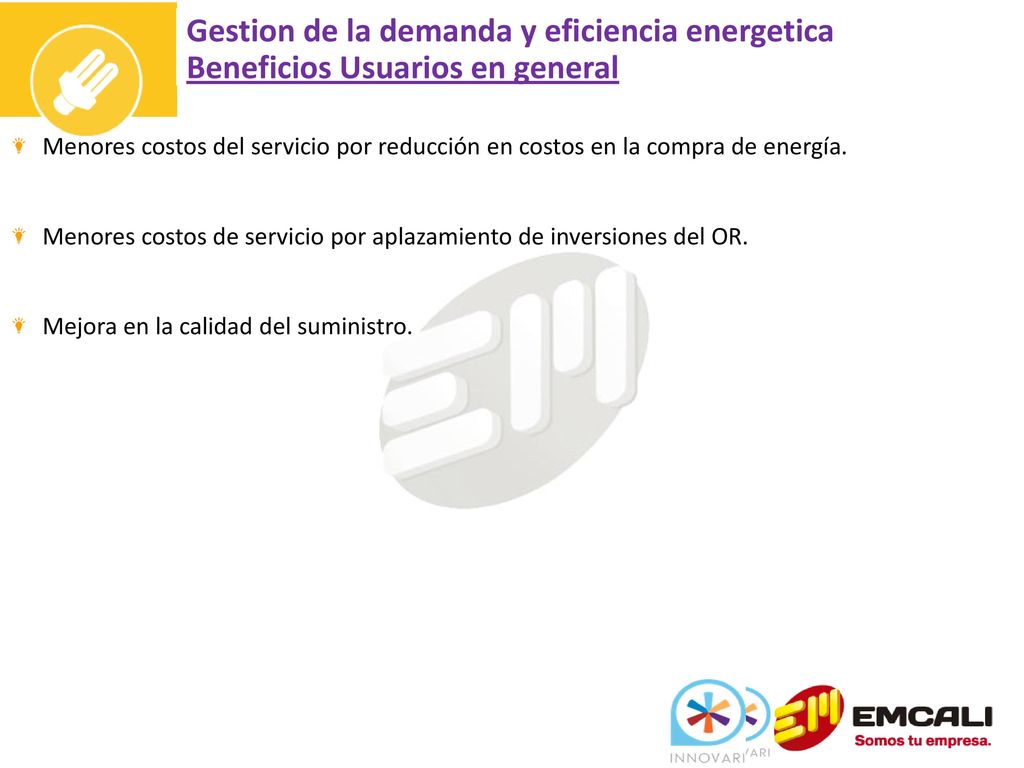

22 Gestion de la demanda y eficiencia energetica
Beneficios Usuarios en general Menores costos del servicio por reducción en costos en la compra de energía. Menores costos de servicio por aplazamiento de inversiones del OR. Mejora en la calidad del suministro.

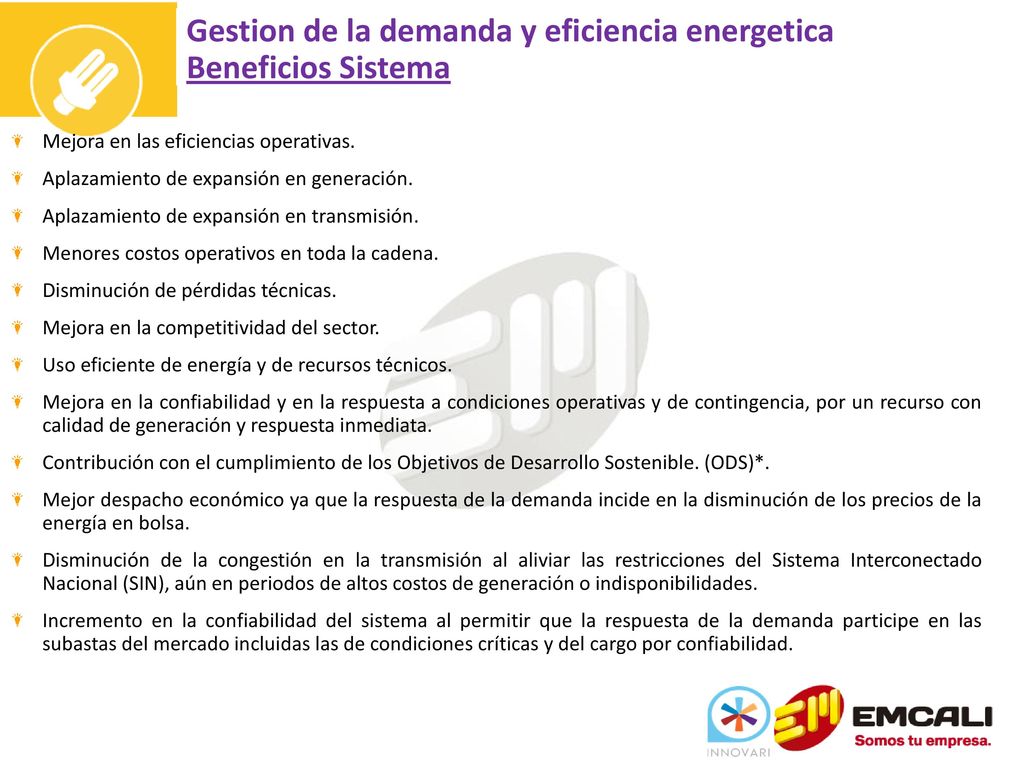

23 Gestion de la demanda y eficiencia energetica Beneficios Sistema
Mejora en las eficiencias operativas. Aplazamiento de expansión en generación. Aplazamiento de expansión en transmisión. Menores costos operativos en toda la cadena. Disminución de pérdidas técnicas. Mejora en la competitividad del sector. Uso eficiente de energía y de recursos técnicos. Mejora en la confiabilidad y en la respuesta a condiciones operativas y de contingencia, por un recurso con calidad de generación y respuesta inmediata. Contribución con el cumplimiento de los Objetivos de Desarrollo Sostenible. (ODS)*. Mejor despacho económico ya que la respuesta de la demanda incide en la disminución de los precios de la energía en bolsa. Disminución de la congestión en la transmisión al aliviar las restricciones del Sistema Interconectado Nacional (SIN), aún en periodos de altos costos de generación o indisponibilidades. Incremento en la confiabilidad del sistema al permitir que la respuesta de la demanda participe en las subastas del mercado incluidas las de condiciones críticas y del cargo por confiabilidad.

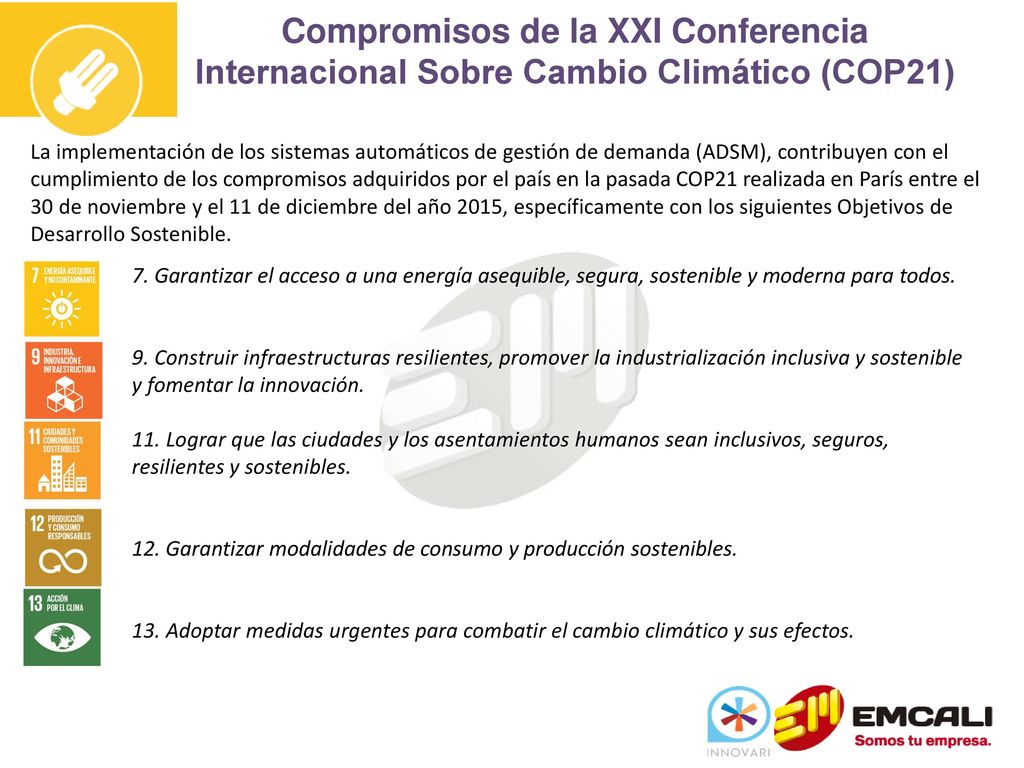

24 Compromisos de la XXI Conferencia Internacional Sobre Cambio Climático (COP21)
La implementación de los sistemas automáticos de gestión de demanda (ADSM), contribuyen con el cumplimiento de los compromisos adquiridos por el país en la pasada COP21 realizada en París entre el 30 de noviembre y el 11 de diciembre del año 2015, específicamente con los siguientes Objetivos de Desarrollo Sostenible. 7. Garantizar el acceso a una energía asequible, segura, sostenible y moderna para todos. 9. Construir infraestructuras resilientes, promover la industrialización inclusiva y sostenible y fomentar la innovación. 11. Lograr que las ciudades y los asentamientos humanos sean inclusivos, seguros, resilientes y sostenibles. 12. Garantizar modalidades de consumo y producción sostenibles. 13. Adoptar medidas urgentes para combatir el cambio climático y sus efectos.

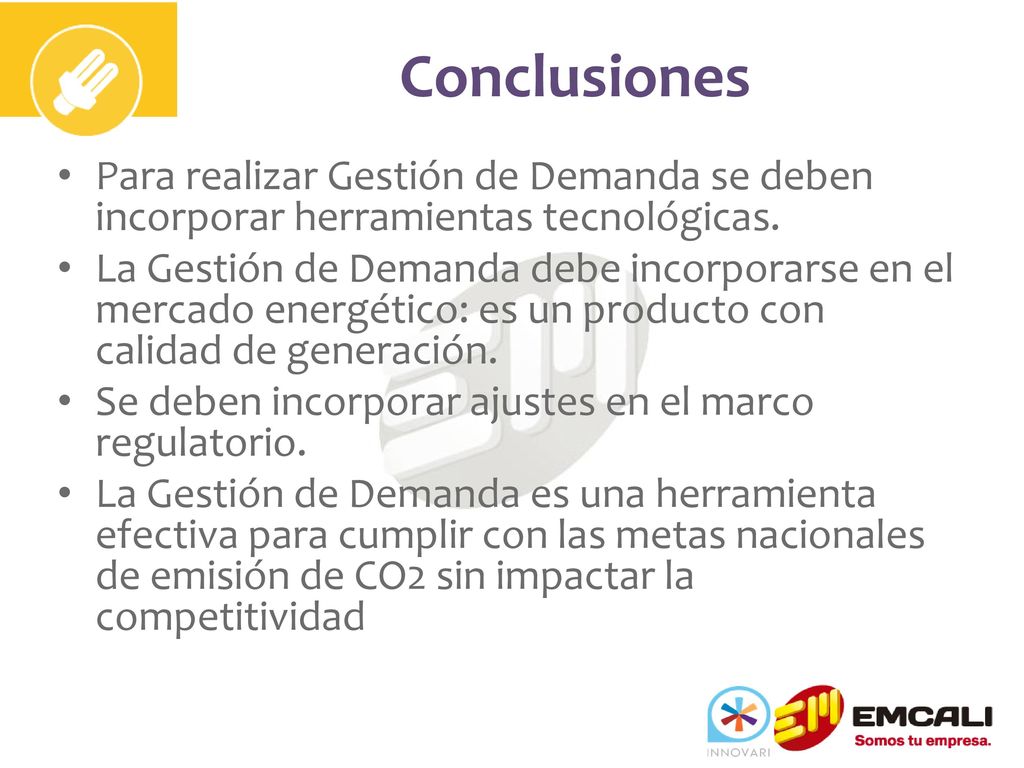

25 Conclusiones Para realizar Gestión de Demanda se deben incorporar herramientas tecnológicas. La Gestión de Demanda debe incorporarse en el mercado energético: es un producto con calidad de generación. Se deben incorporar ajustes en el marco regulatorio. La Gestión de Demanda es una herramienta efectiva para cumplir con las metas nacionales de emisión de CO2 sin impactar la competitividad

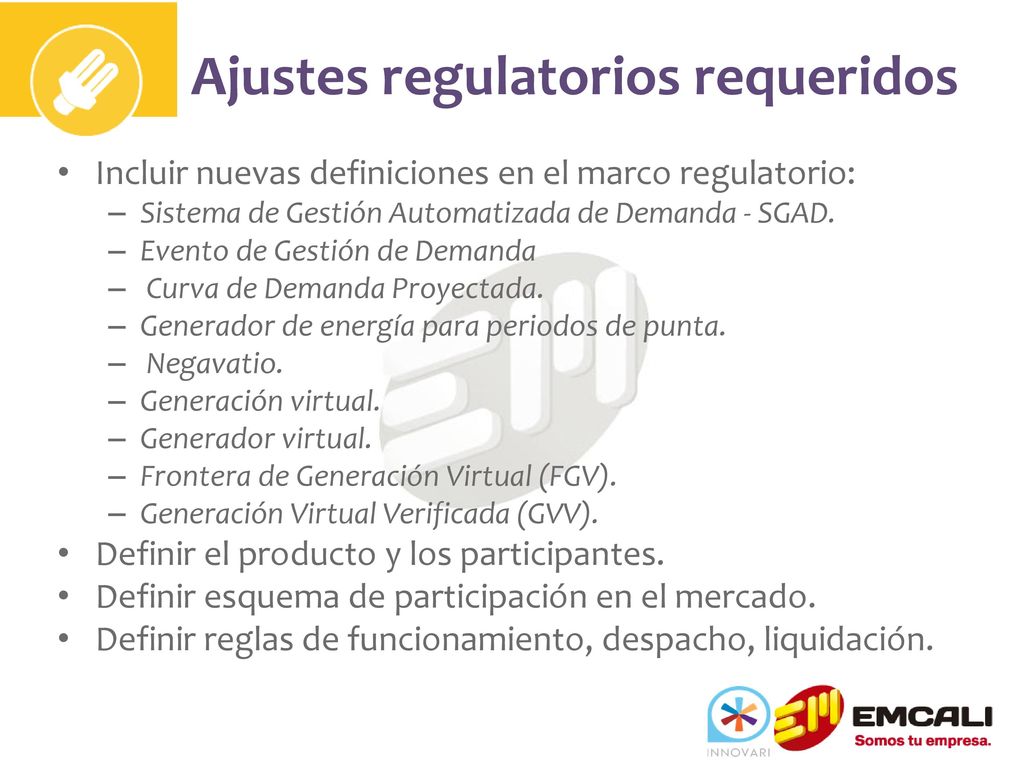

26 Ajustes regulatorios requeridos
Incluir nuevas definiciones en el marco regulatorio: Sistema de Gestión Automatizada de Demanda - SGAD. Evento de Gestión de Demanda Curva de Demanda Proyectada. Generador de energía para periodos de punta. Negavatio. Generación virtual. Generador virtual. Frontera de Generación Virtual (FGV). Generación Virtual Verificada (GVV). Definir el producto y los participantes. Definir esquema de participación en el mercado. Definir reglas de funcionamiento, despacho, liquidación.

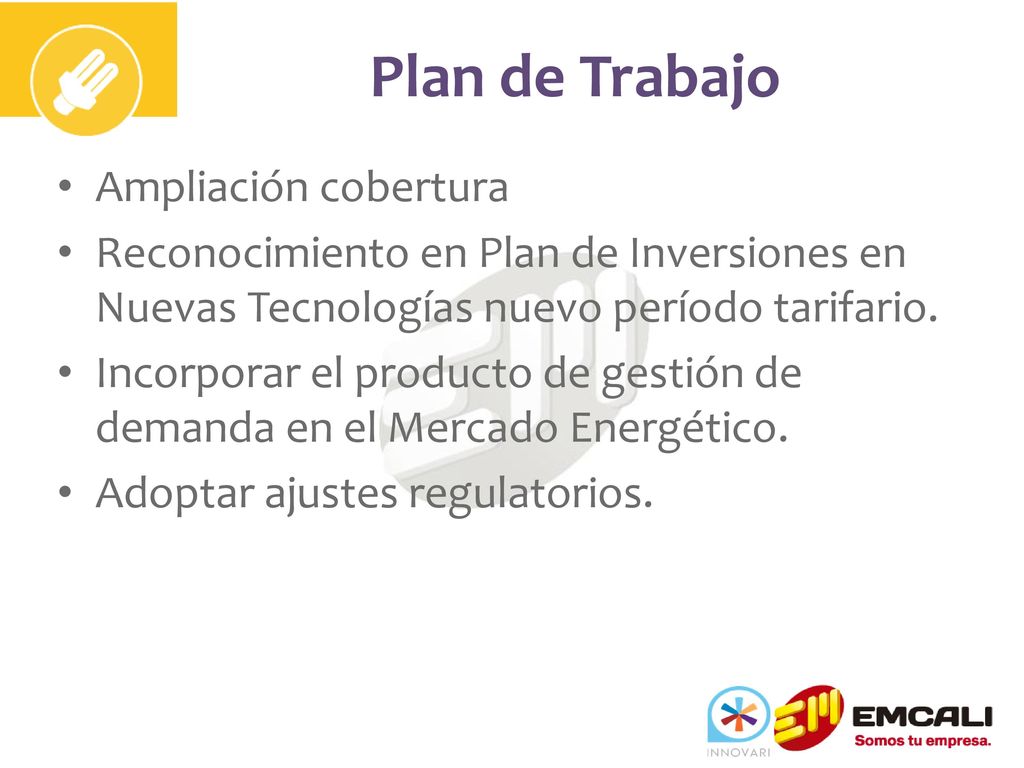

27 Plan de Trabajo Ampliación cobertura
Reconocimiento en Plan de Inversiones en Nuevas Tecnologías nuevo período tarifario. Incorporar el producto de gestión de demanda en el Mercado Energético. Adoptar ajustes regulatorios.

28 Gracias!
