1 Comunicación entre Siemens S7-300 y VFD EL vía CME-PD01
Automation for a Changing World

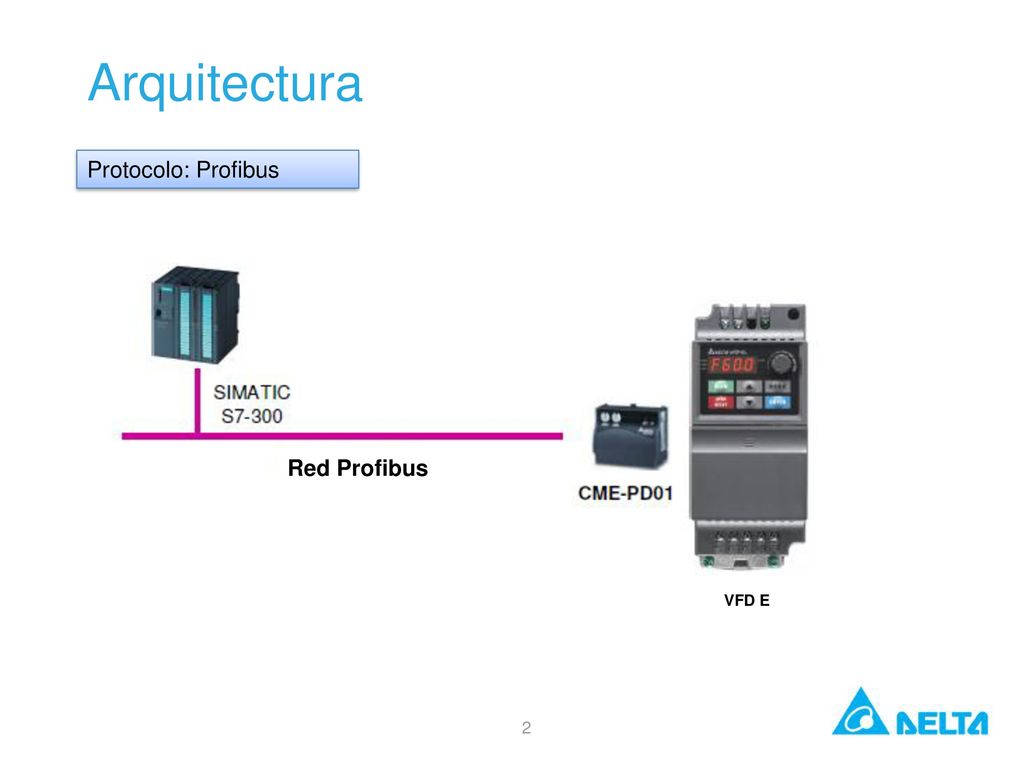

2 Arquitectura Protocolo: Profibus Red Profibus VFD E

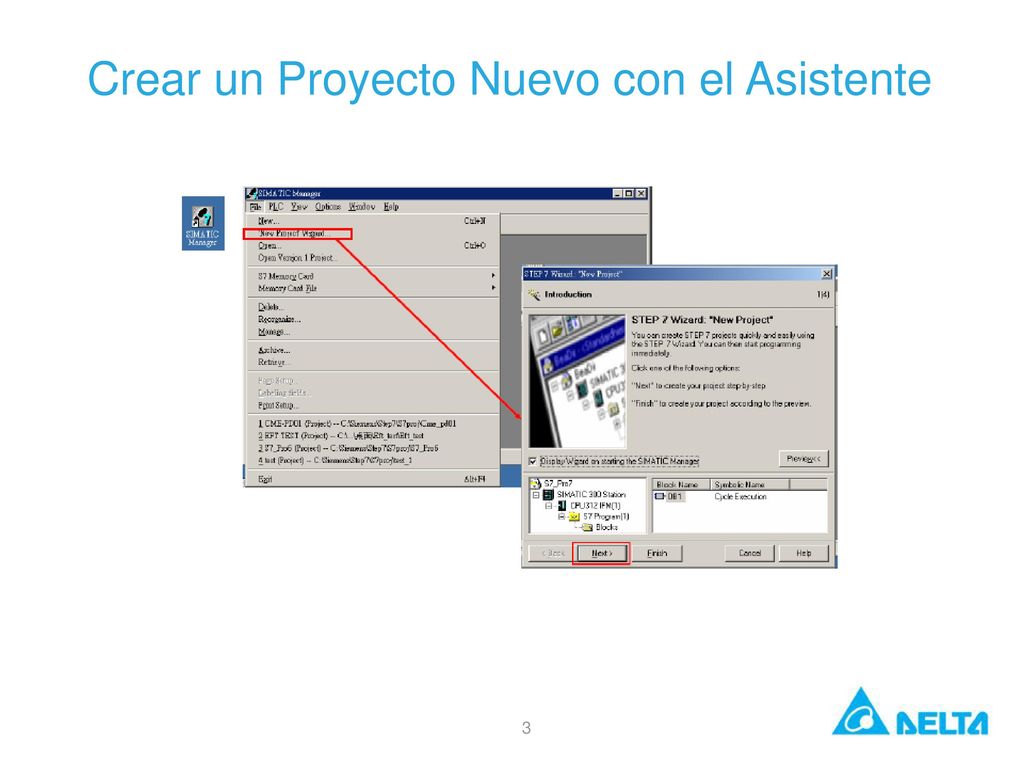

3 Crear un Proyecto Nuevo con el Asistente

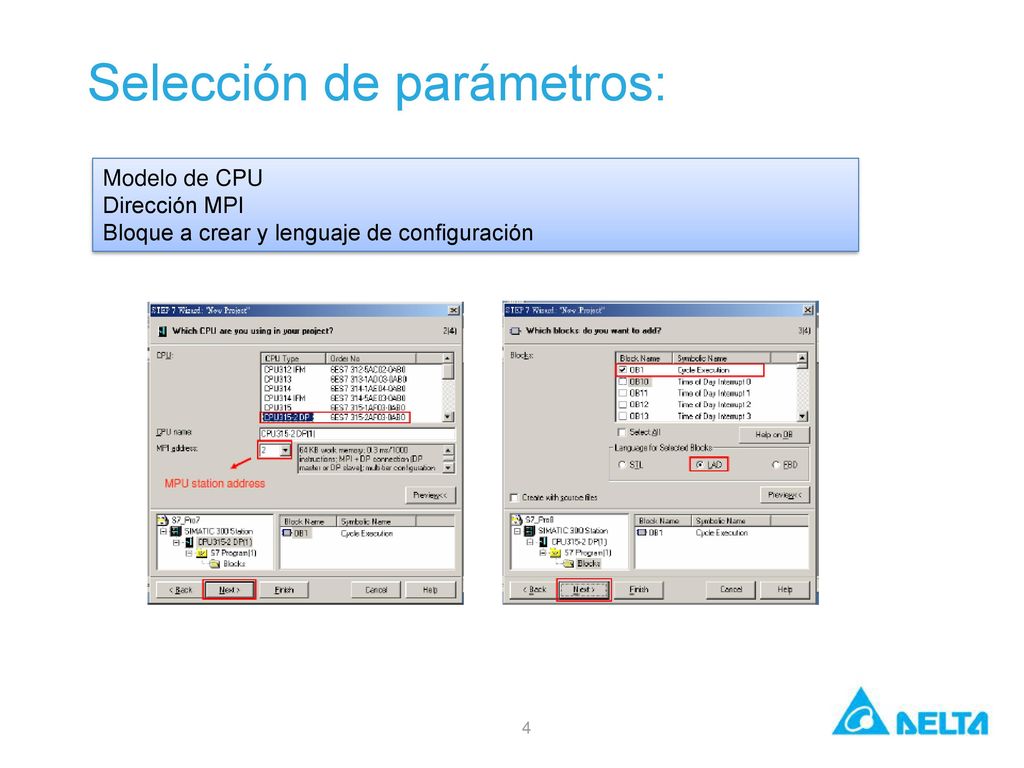

4 Selección de parámetros:
Modelo de CPU Dirección MPI Bloque a crear y lenguaje de configuración

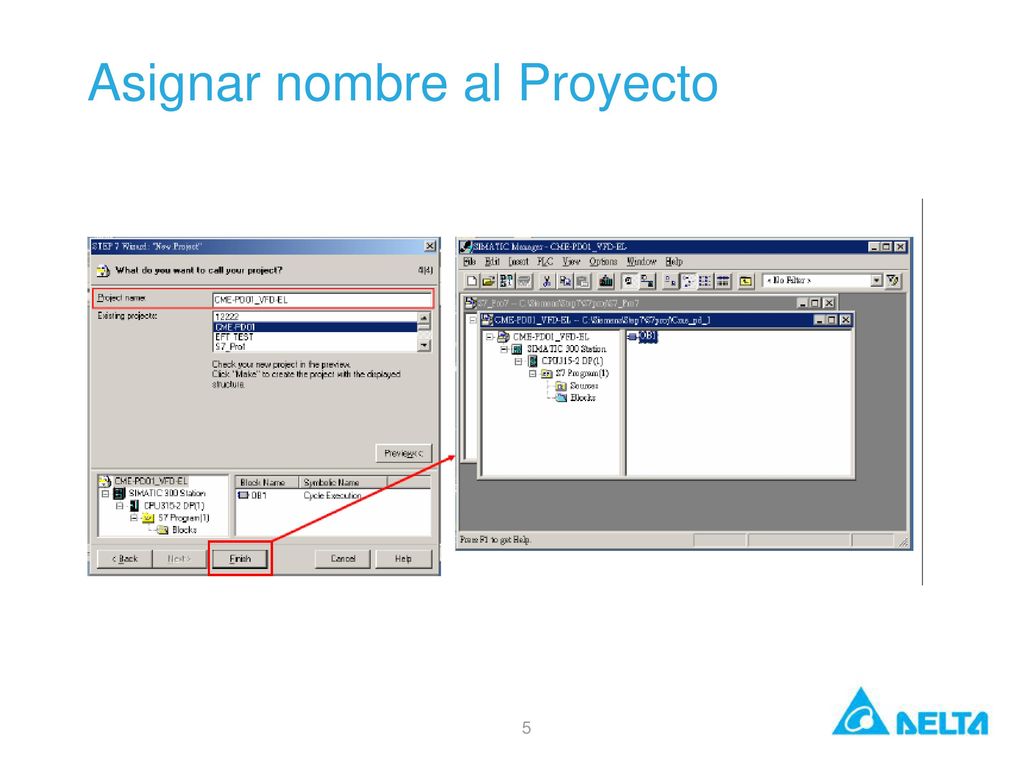

5 Asignar nombre al Proyecto

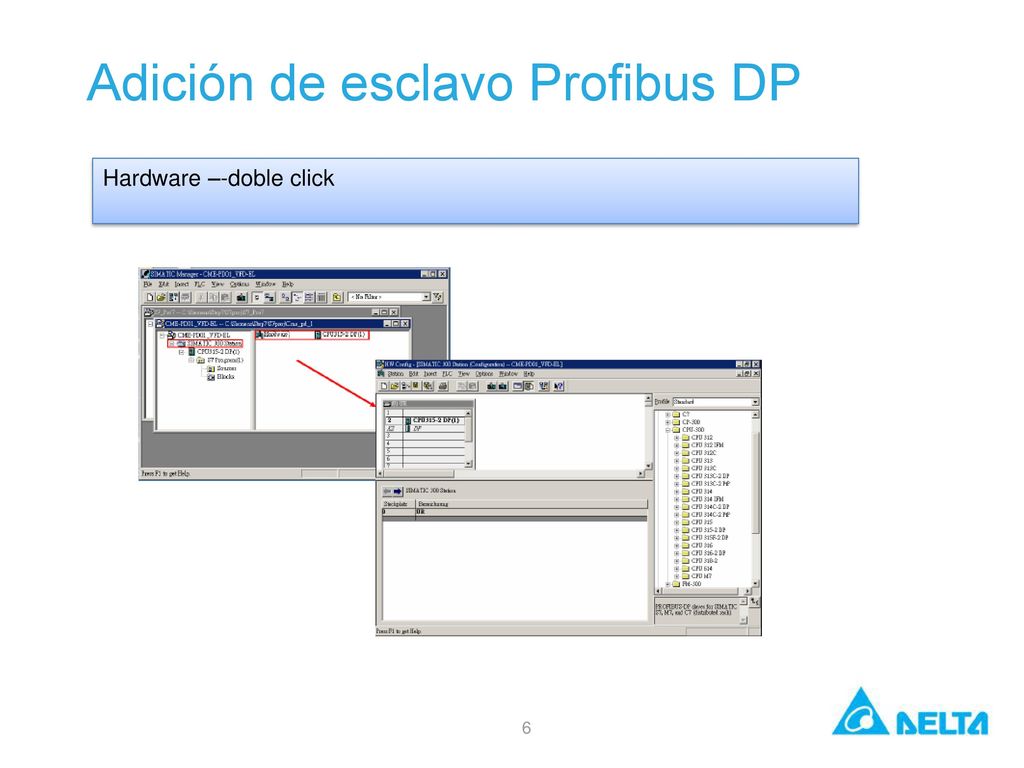

6 Adición de esclavo Profibus DP
Hardware –-doble click

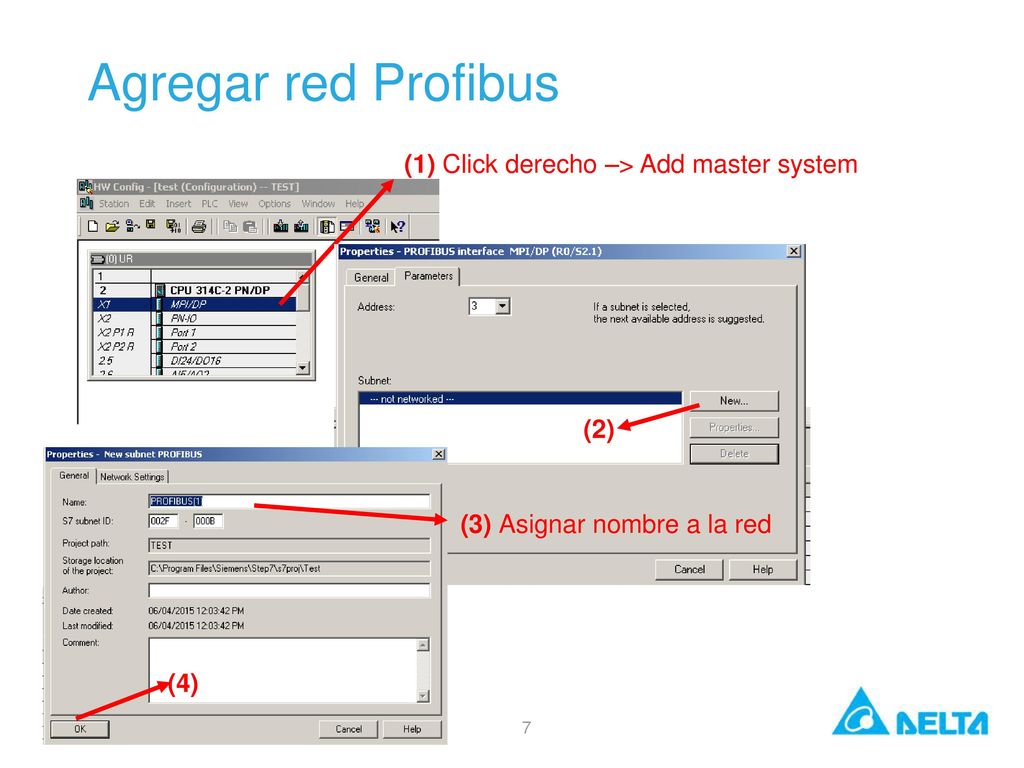

7 Agregar red Profibus (1) Click derecho –> Add master system (2)
(3) Asignar nombre a la red (4)

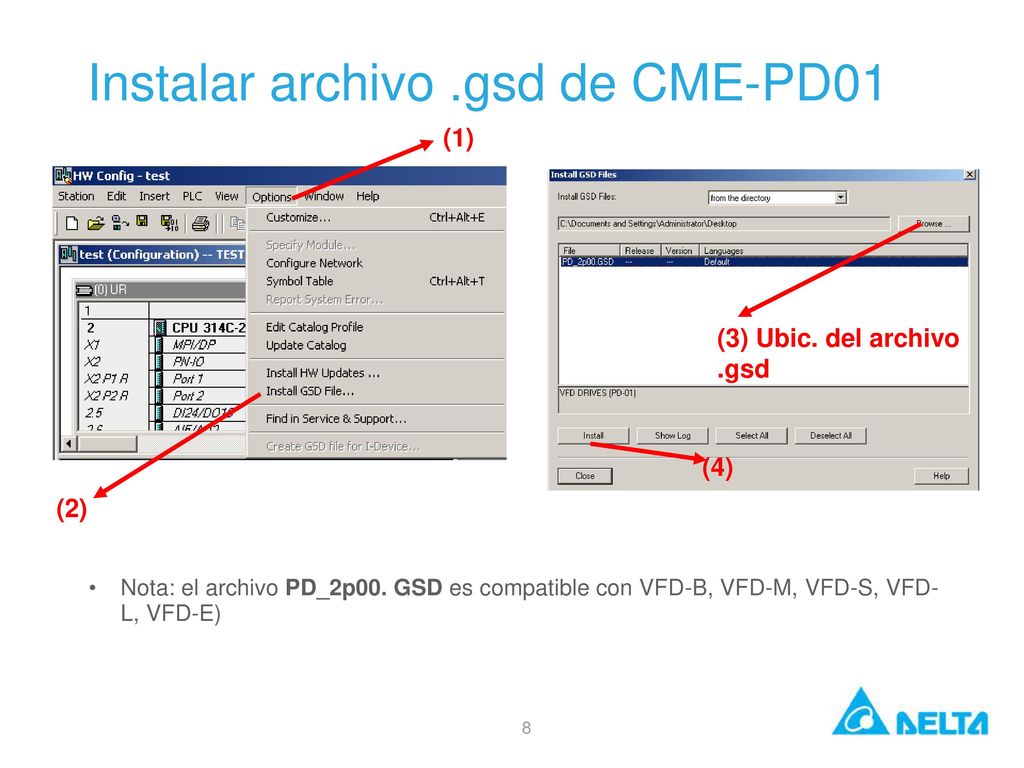

8 Instalar archivo .gsd de CME-PD01
(1) (3) Ubic. del archivo .gsd (4) (2) Nota: el archivo PD_2p00. GSD es compatible con VFD-B, VFD-M, VFD-S, VFD- L, VFD-E)

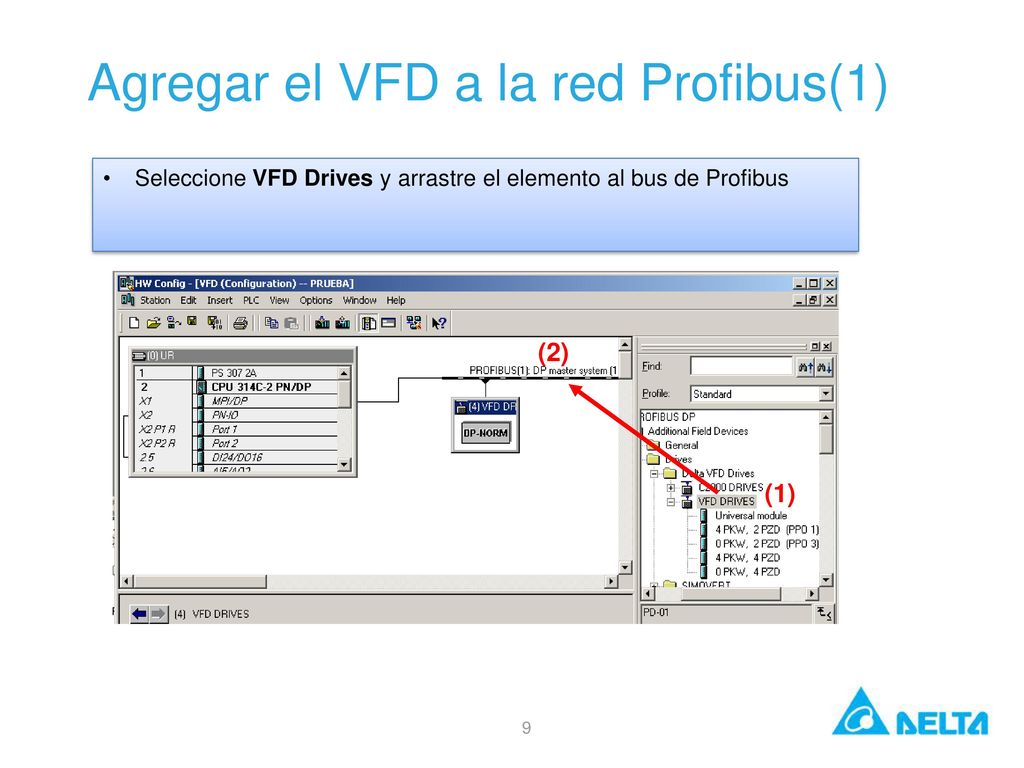

9 Agregar el VFD a la red Profibus(1)
Seleccione VFD Drives y arrastre el elemento al bus de Profibus (2) (1)

10 Agregar el VFD a la red Profibus (2)
Asigne la dirección Profibus del variador Esta dirección debe ser idéntica a la que tiene seleccionada el móduloCME-PD01 en el panel frontal (1) (2)

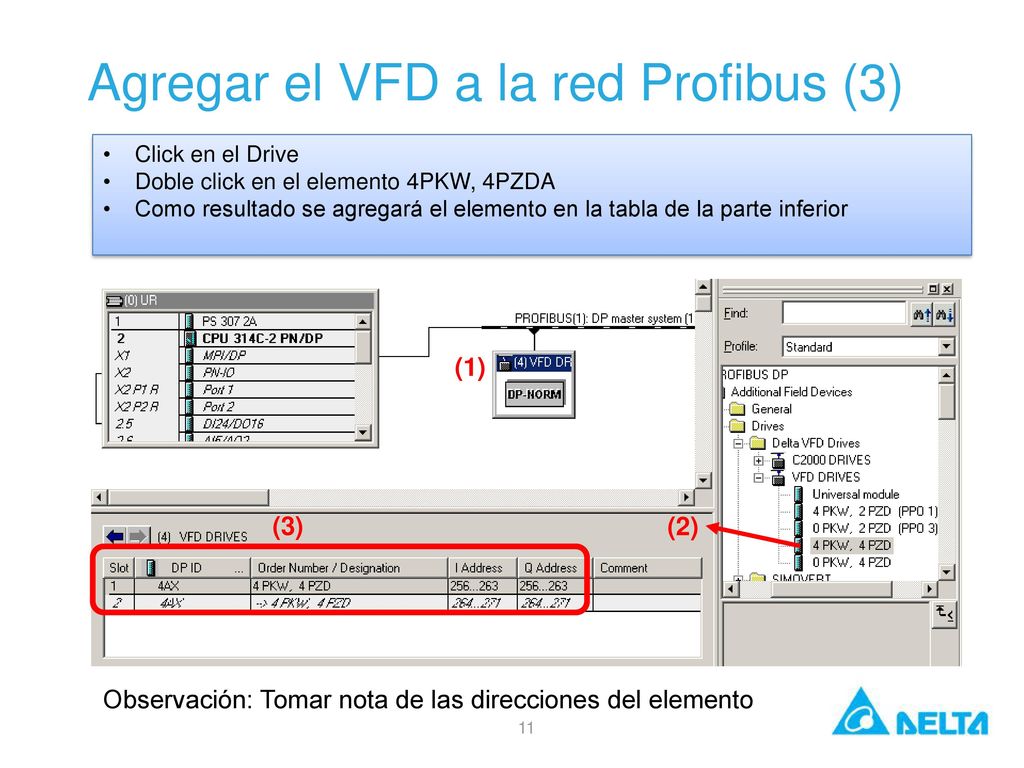

11 Agregar el VFD a la red Profibus (3)
Click en el Drive Doble click en el elemento 4PKW, 4PZDA Como resultado se agregará el elemento en la tabla de la parte inferior (1) (3) (2) Observación: Tomar nota de las direcciones del elemento

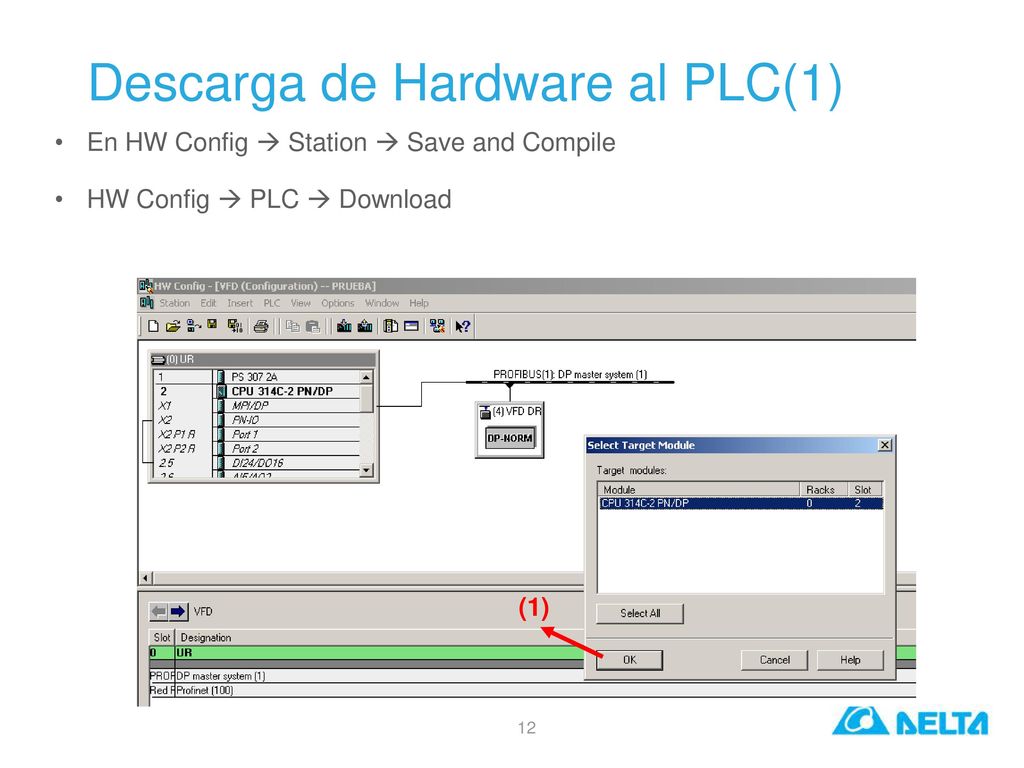

12 Descarga de Hardware al PLC(1)
En HW Config  Station  Save and Compile HW Config  PLC  Download (1)

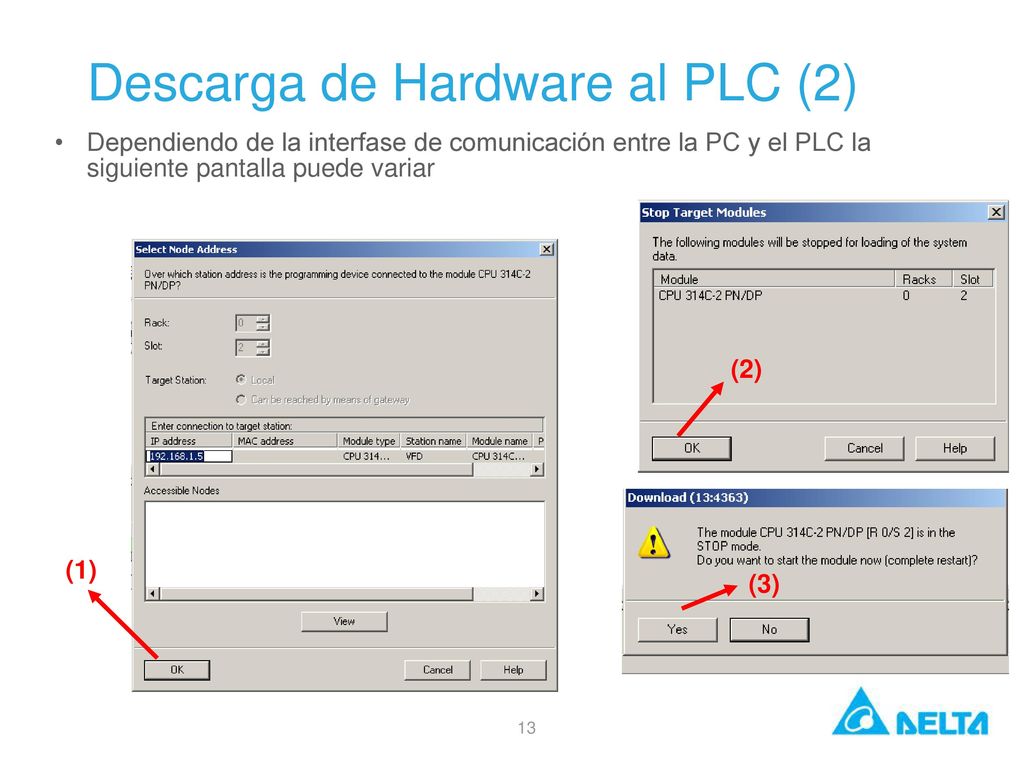

13 Descarga de Hardware al PLC (2)
Dependiendo de la interfase de comunicación entre la PC y el PLC la siguiente pantalla puede variar (2) (1) (3) (1)

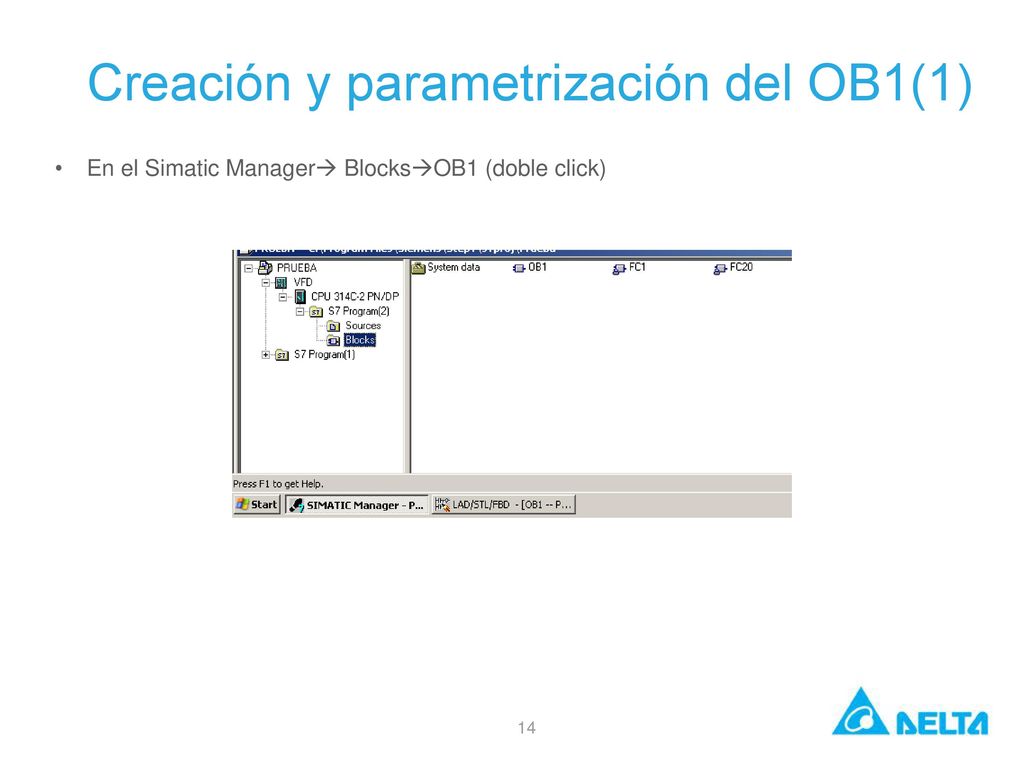

14 Creación y parametrización del OB1(1)
En el Simatic Manager BlocksOB1 (doble click)

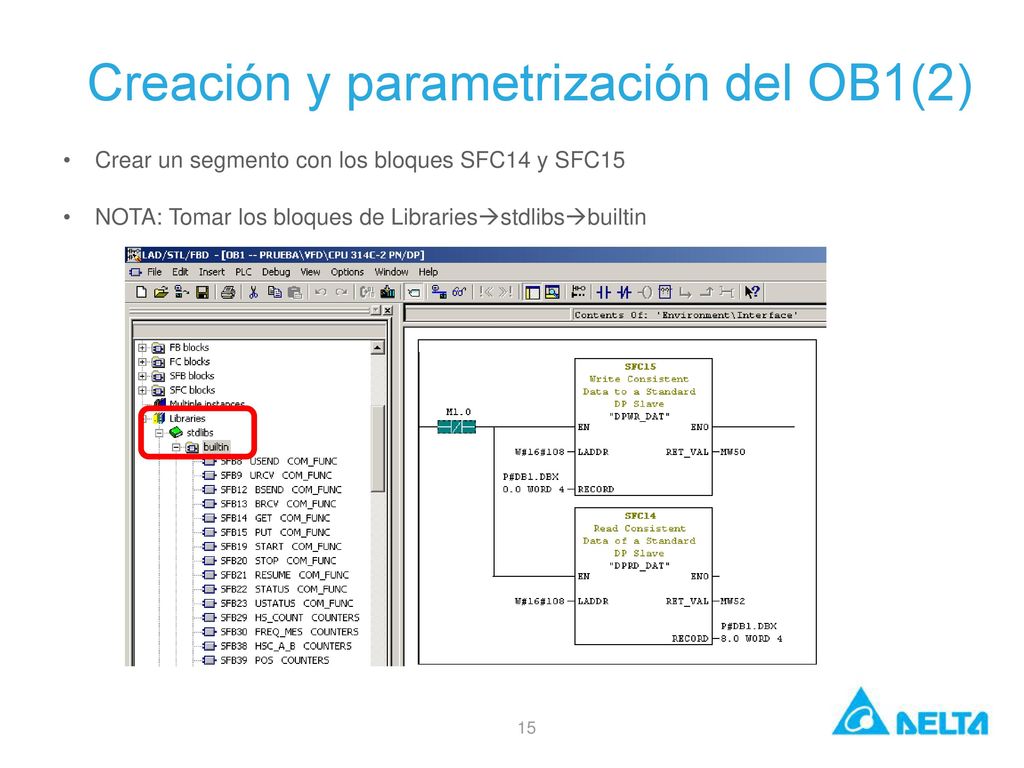

15 Creación y parametrización del OB1(2)
Crear un segmento con los bloques SFC14 y SFC15 NOTA: Tomar los bloques de Librariesstdlibsbuiltin

16 Creación y parametrización del OB1(3)
Parámetros en LADDR de ambos bloques debe indicarse en formato HEXADECIMAL(emplear cualquier herramienta para convertir valores) RECORD: Crear un DB con longitud minima de 8 palabras Dirección de inicio de Salidas Q: Decimal: 264 Hexadecimal: 108 (1) Dirección de inicio de Entradas I : Decimal: 264 Hexadecimal: 108 (2)

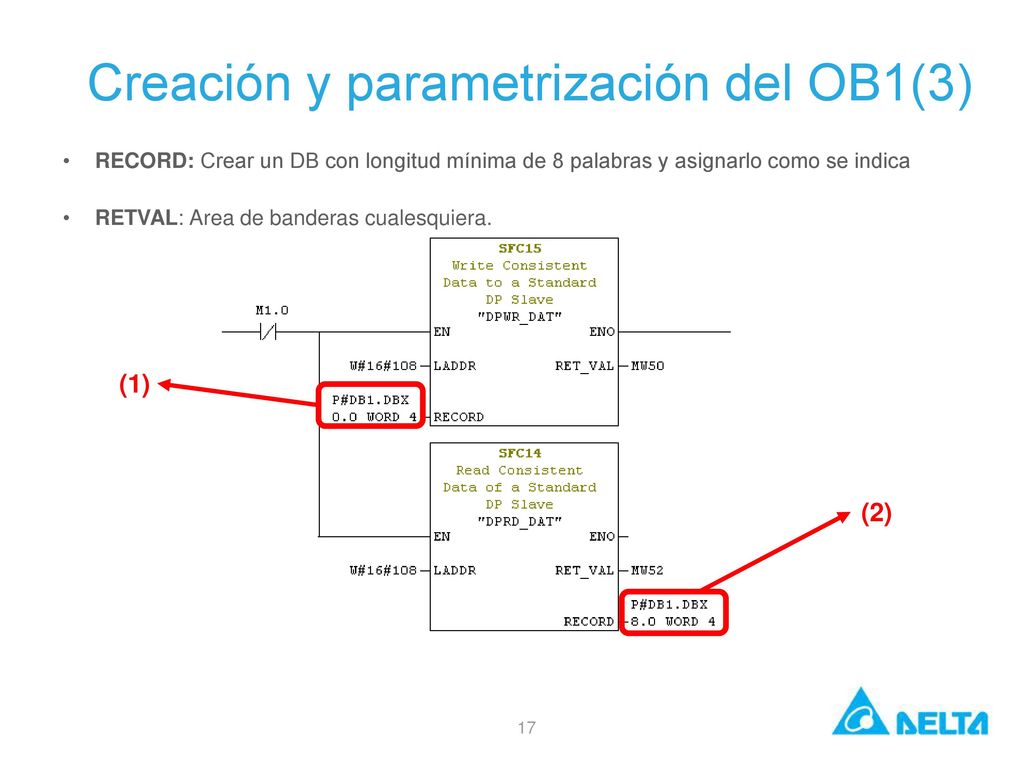

17 Creación y parametrización del OB1(3)
RECORD: Crear un DB con longitud mínima de 8 palabras y asignarlo como se indica RETVAL: Area de banderas cualesquiera. (1) (2)
