1 TORRES DE TELECOMUNICACIÓN SISTEMAS ESTRUCTURALES

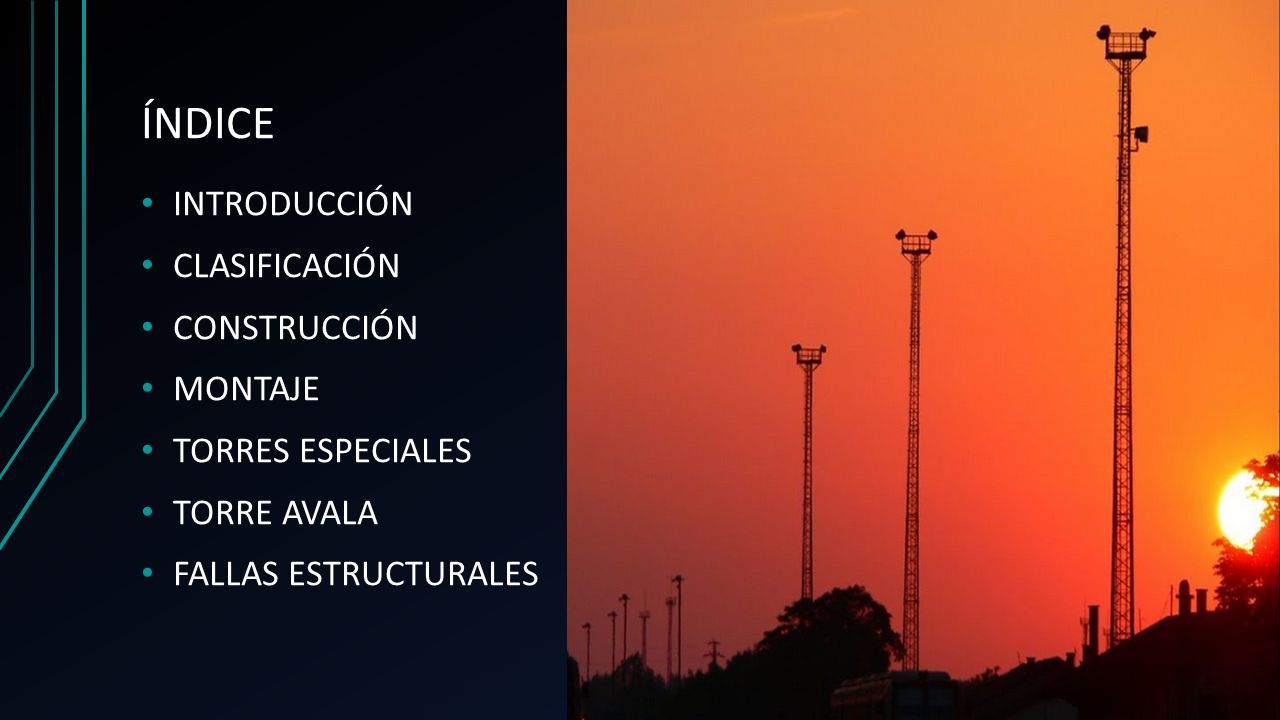

2 ÍNDICE INTRODUCCIÓN CLASIFICACIÓN CONSTRUCCIÓN MONTAJE TORRES ESPECIALES TORRE AVALA FALLAS ESTRUCTURALES

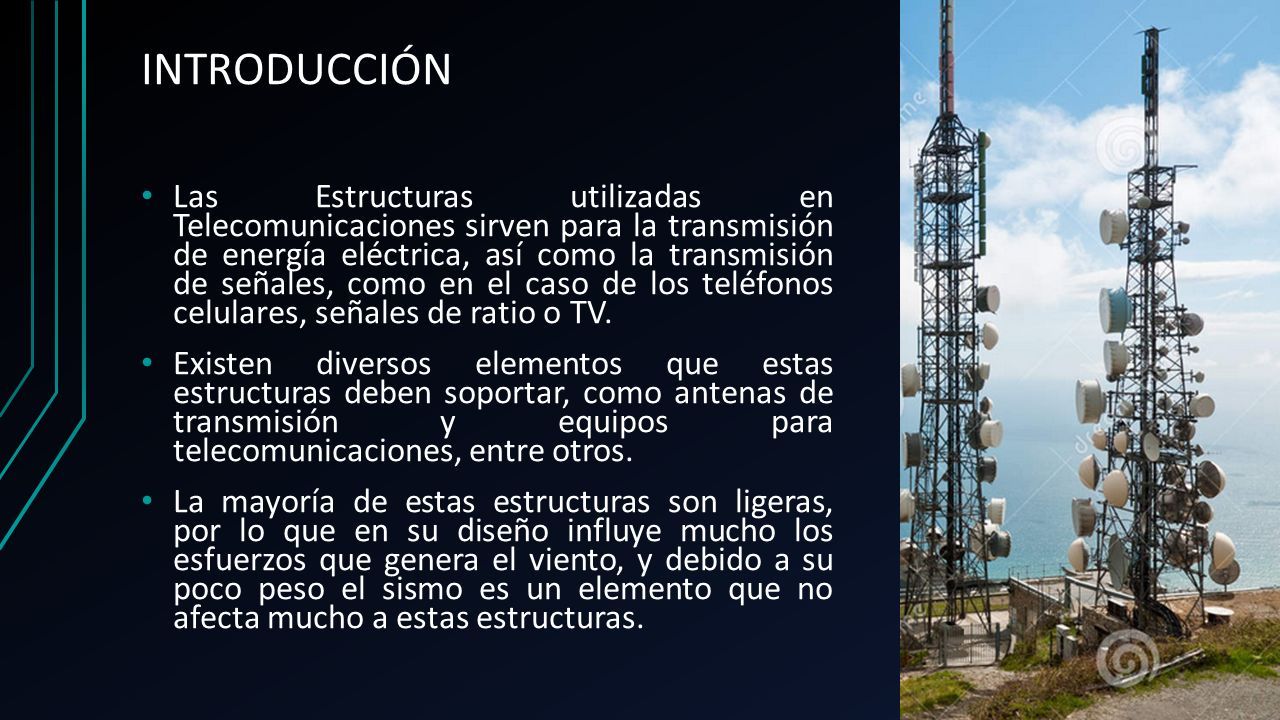

3 INTRODUCCIÓN Las Estructuras utilizadas en Telecomunicaciones sirven para la transmisión de energía eléctrica, así como la transmisión de señales, como en el caso de los teléfonos celulares, señales de ratio o TV. Existen diversos elementos que estas estructuras deben soportar, como antenas de transmisión y equipos para telecomunicaciones, entre otros. La mayoría de estas estructuras son ligeras, por lo que en su diseño influye mucho los esfuerzos que genera el viento, y debido a su poco peso el sismo es un elemento que no afecta mucho a estas estructuras.

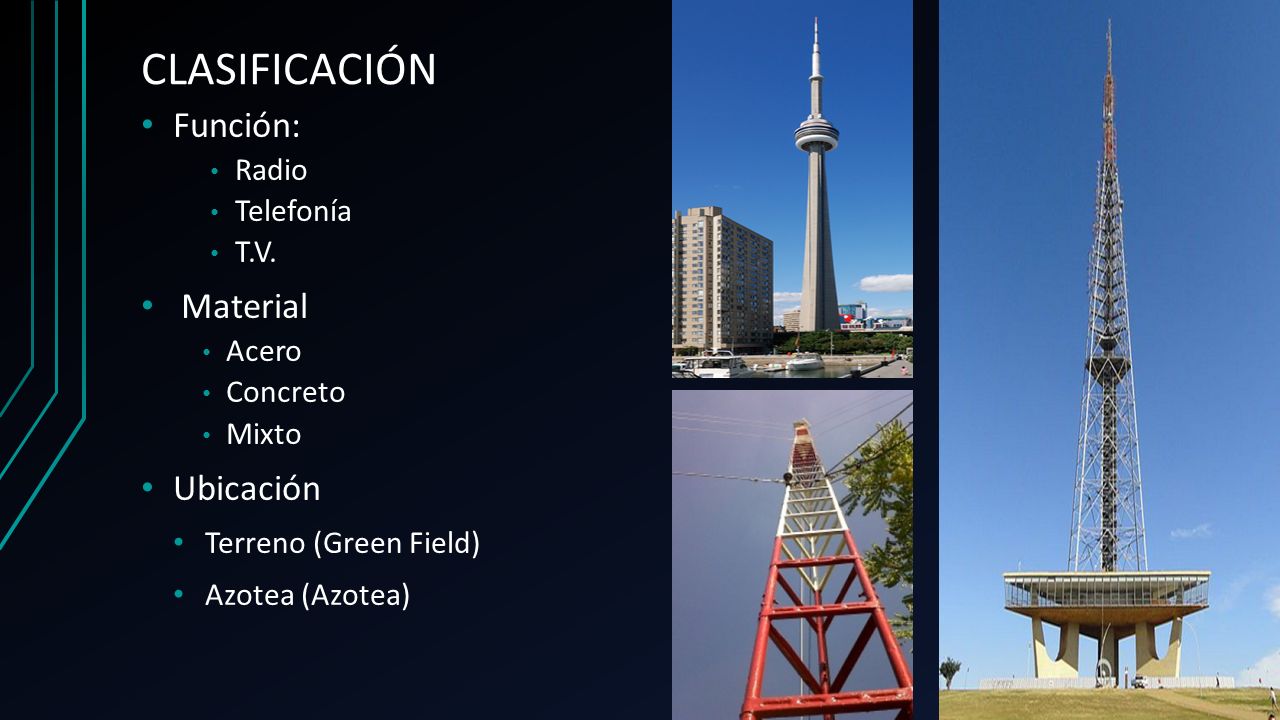

4 CLASIFICACIÓN Función: Radio Telefonía T.V. Material Acero Concreto Mixto Ubicación Terreno (Green Field) Azotea (Azotea)

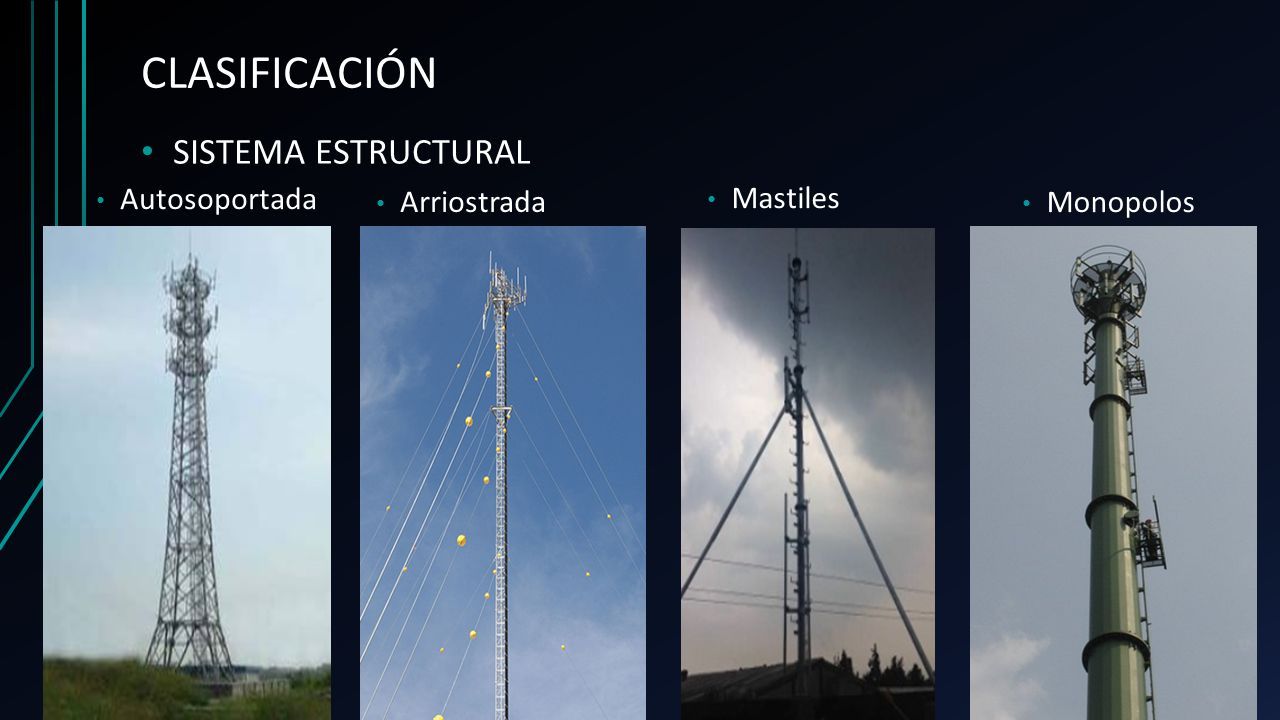

5 CLASIFICACIÓN SISTEMA ESTRUCTURAL Arriostrada Mastiles Autosoportada Monopolos

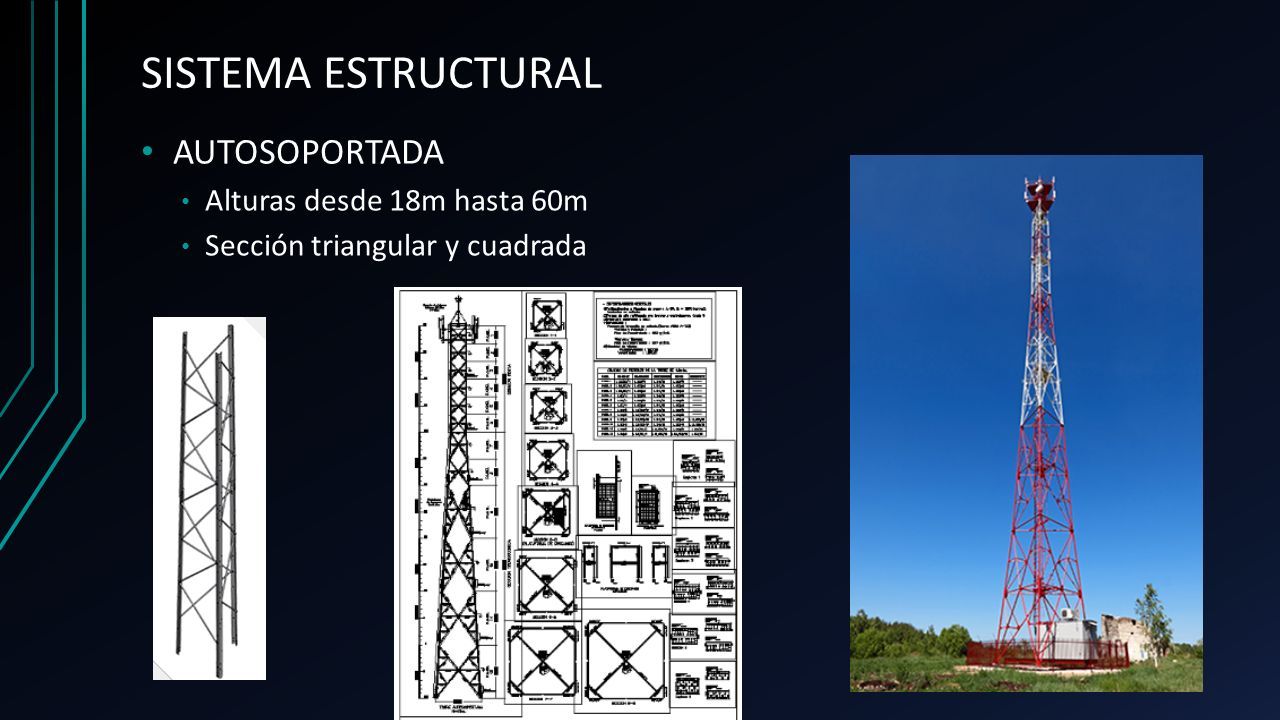

6 SISTEMA ESTRUCTURAL AUTOSOPORTADA Alturas desde 18m hasta 60m Sección triangular y cuadrada

7 SISTEMA ESTRUCTURAL ARRIOSTRADA Terreno= Alturas desde 18m hasta 100m Azotea= Alturas desde 12m hasta 32m Sección triangular y cuadrada Terreno y azotea

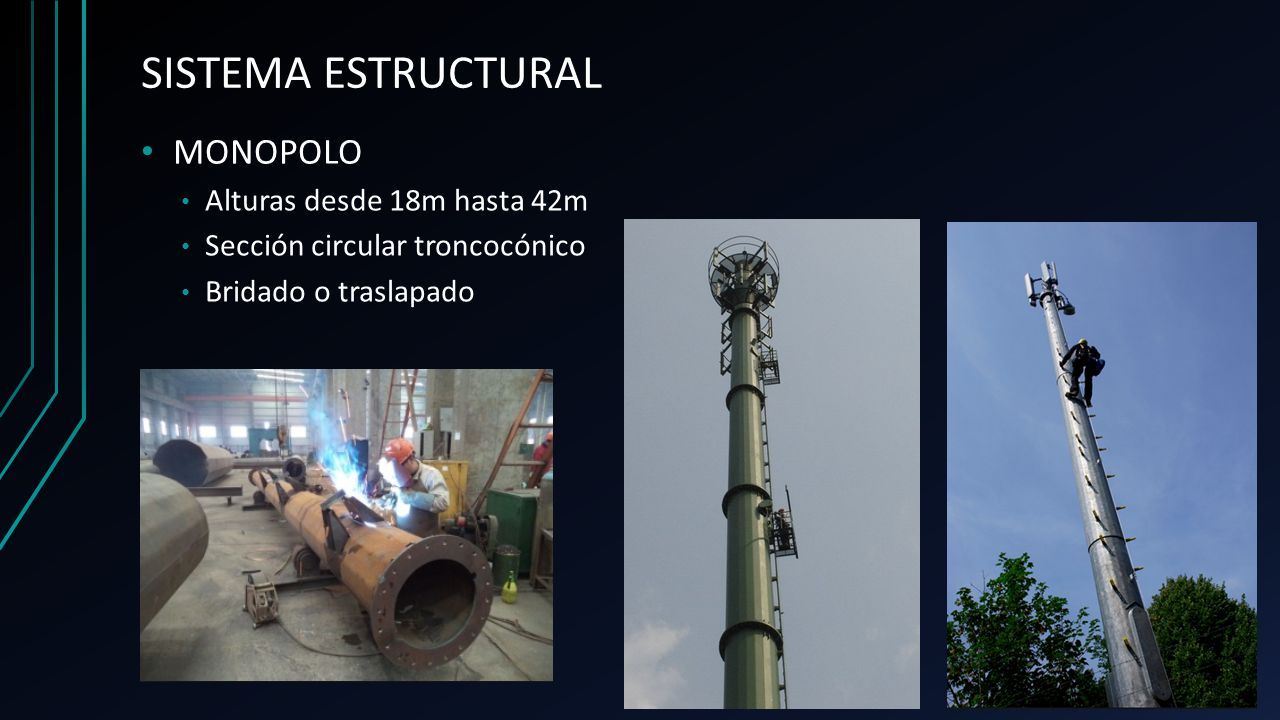

8 SISTEMA ESTRUCTURAL MONOPOLO Alturas desde 18m hasta 42m Sección circular troncocónico Bridado o traslapado

9 SISTEMA ESTRUCTURAL Mastil Alturas desde 3m hasta 21m Sección circular constante Bridado Azotea

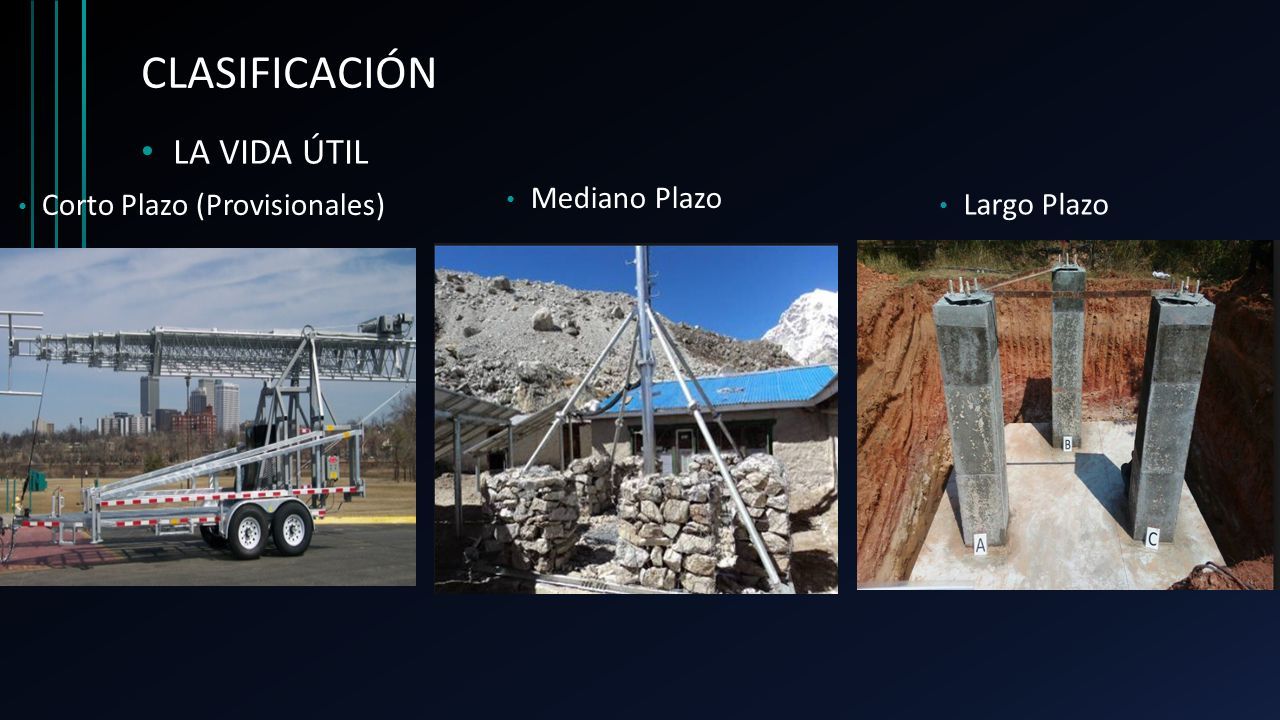

10 CLASIFICACIÓN LA VIDA ÚTIL Mediano Plazo Corto Plazo (Provisionales) Largo Plazo

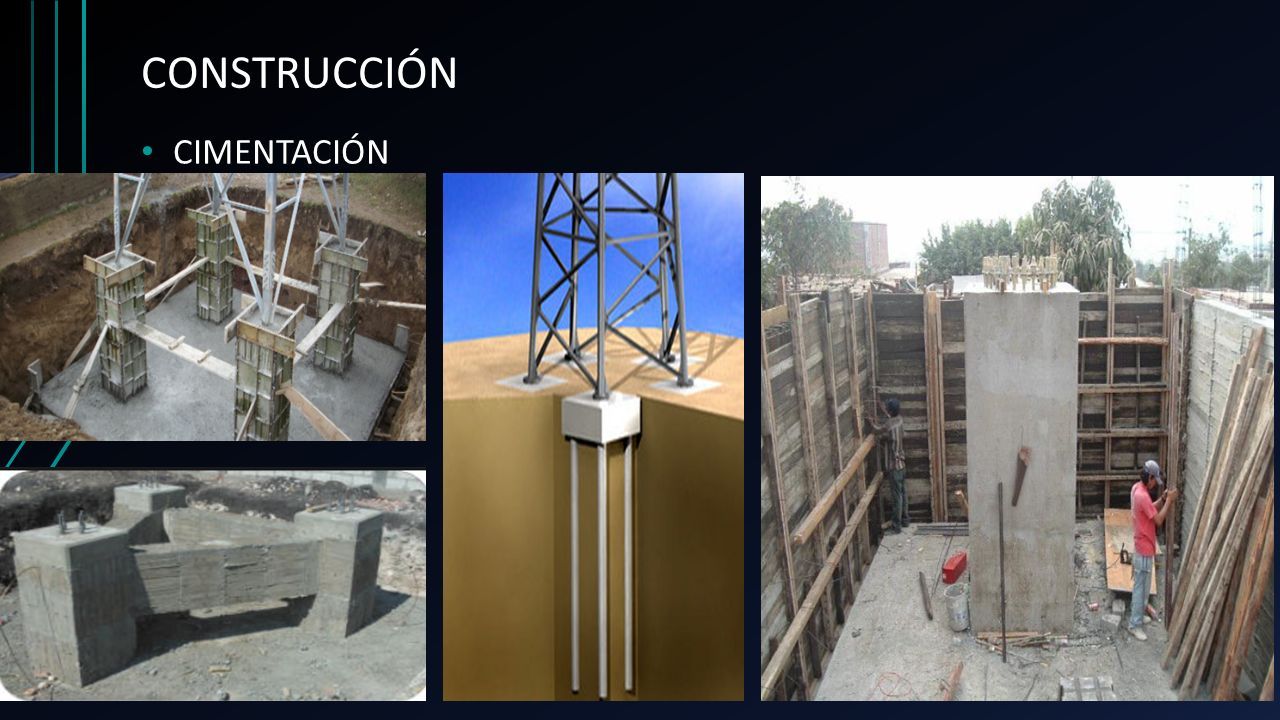

11 CONSTRUCCIÓN CIMENTACIÓN

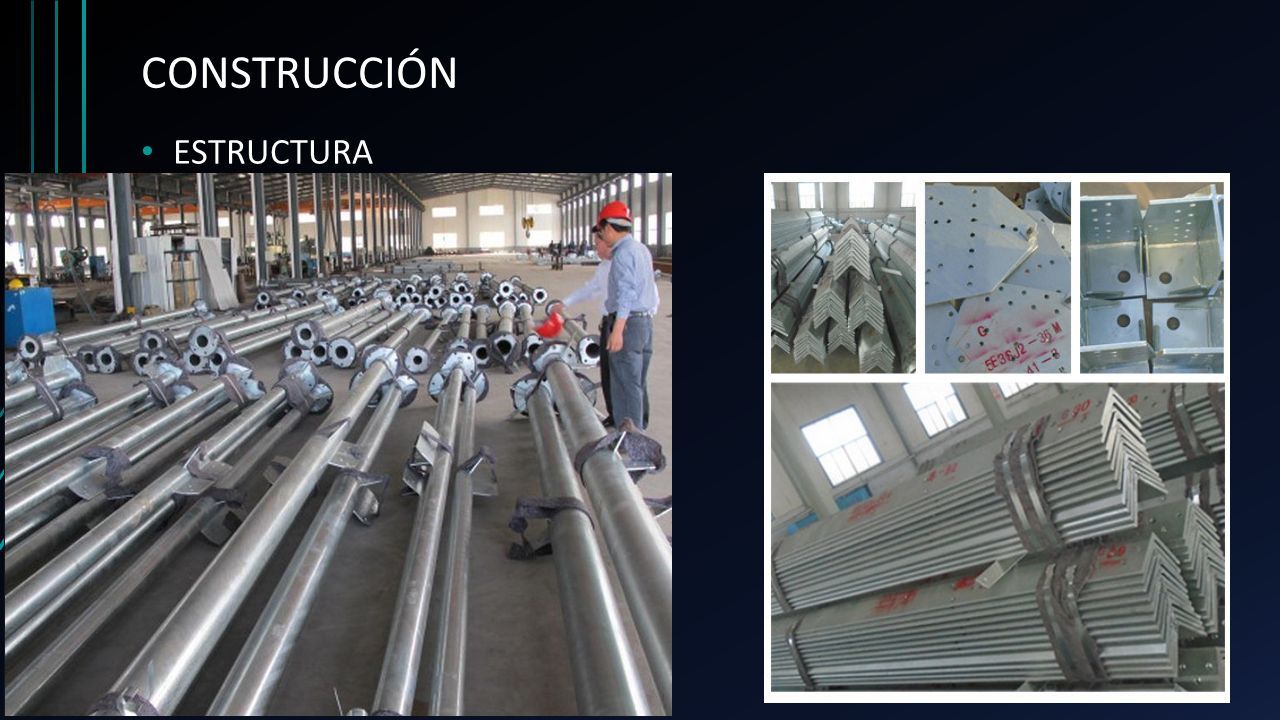

12 CONSTRUCCIÓN ESTRUCTURA

13 CONSTRUCCIÓN ESTRUCTURA

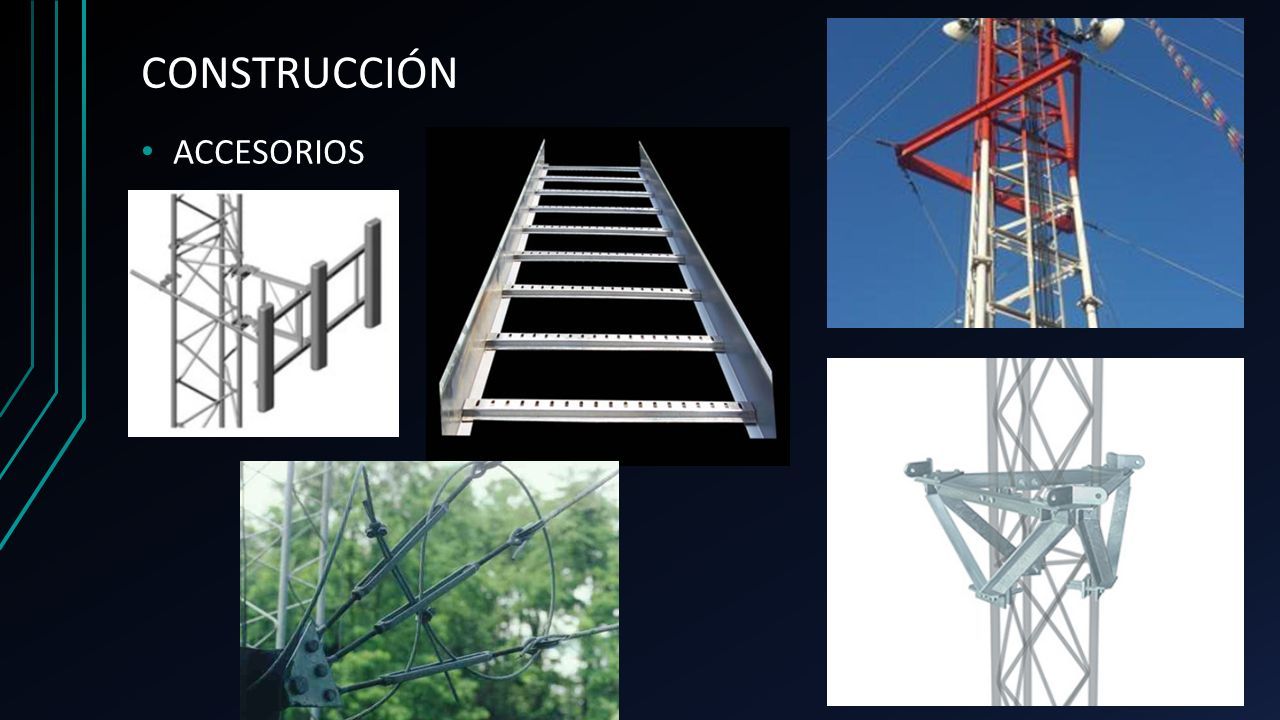

14 CONSTRUCCIÓN ACCESORIOS

15 MONTAJE GRUA

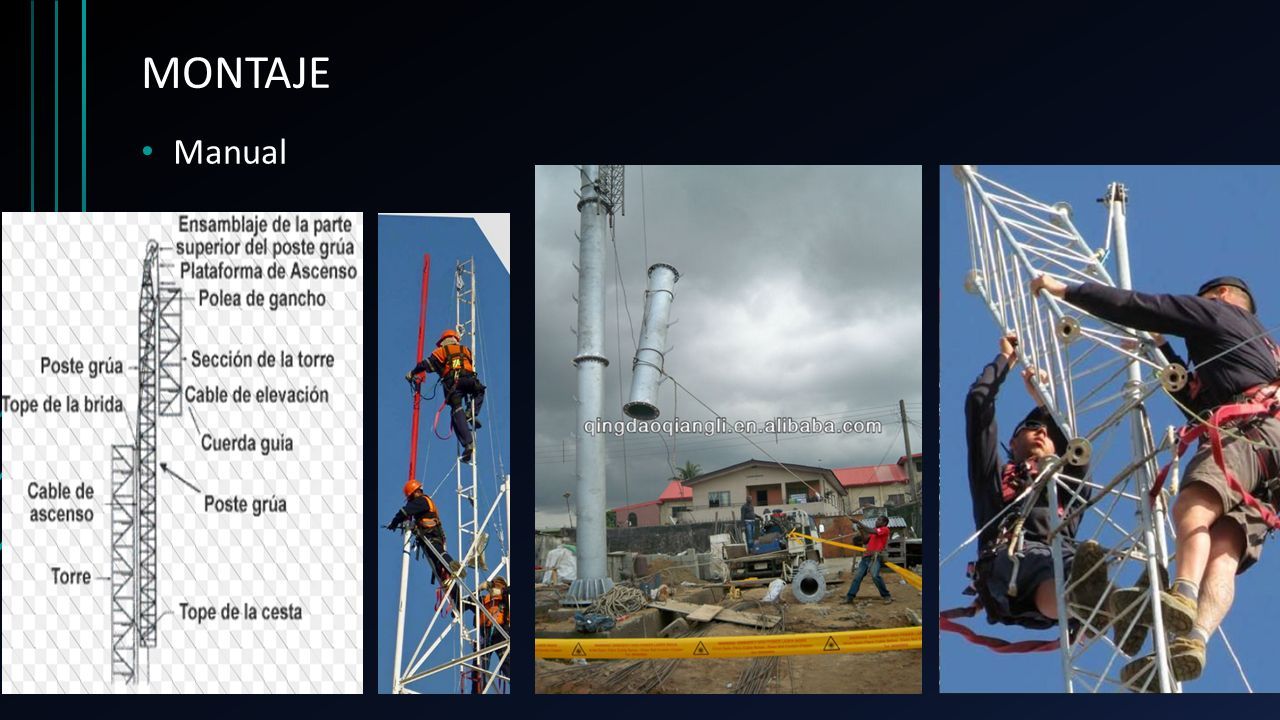

16 MONTAJE Manual

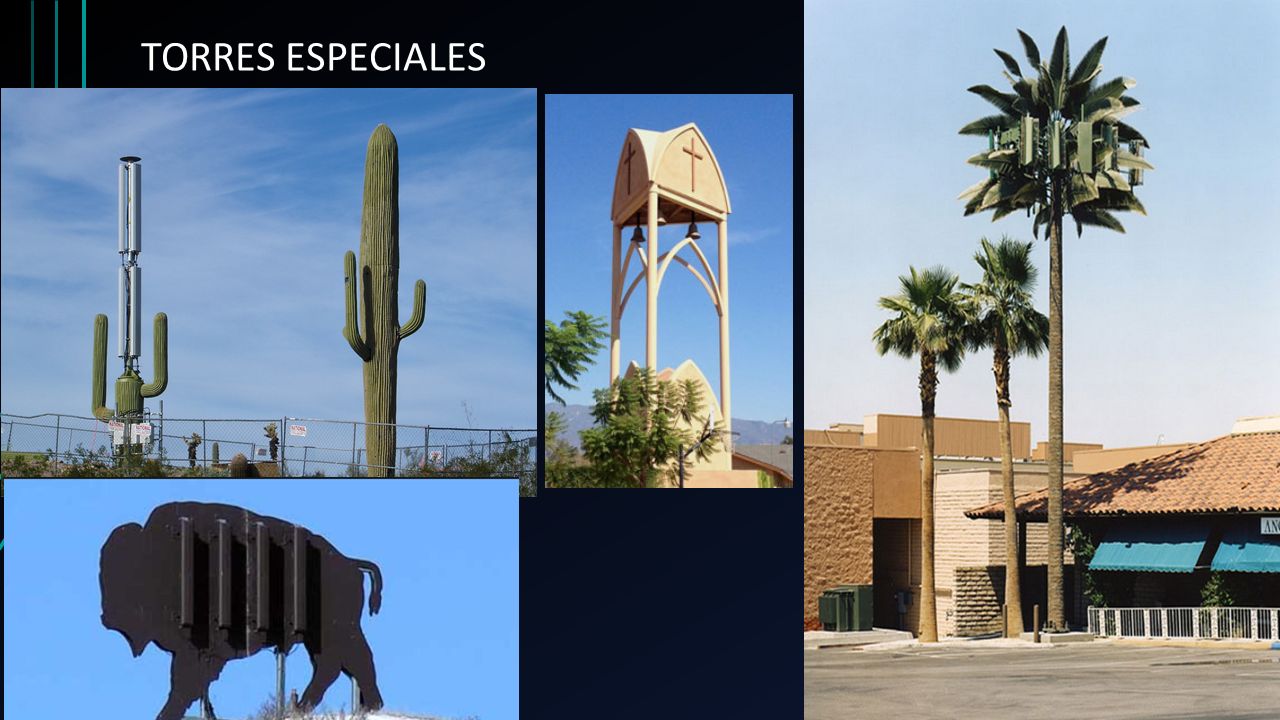

17 TORRES ESPECIALES

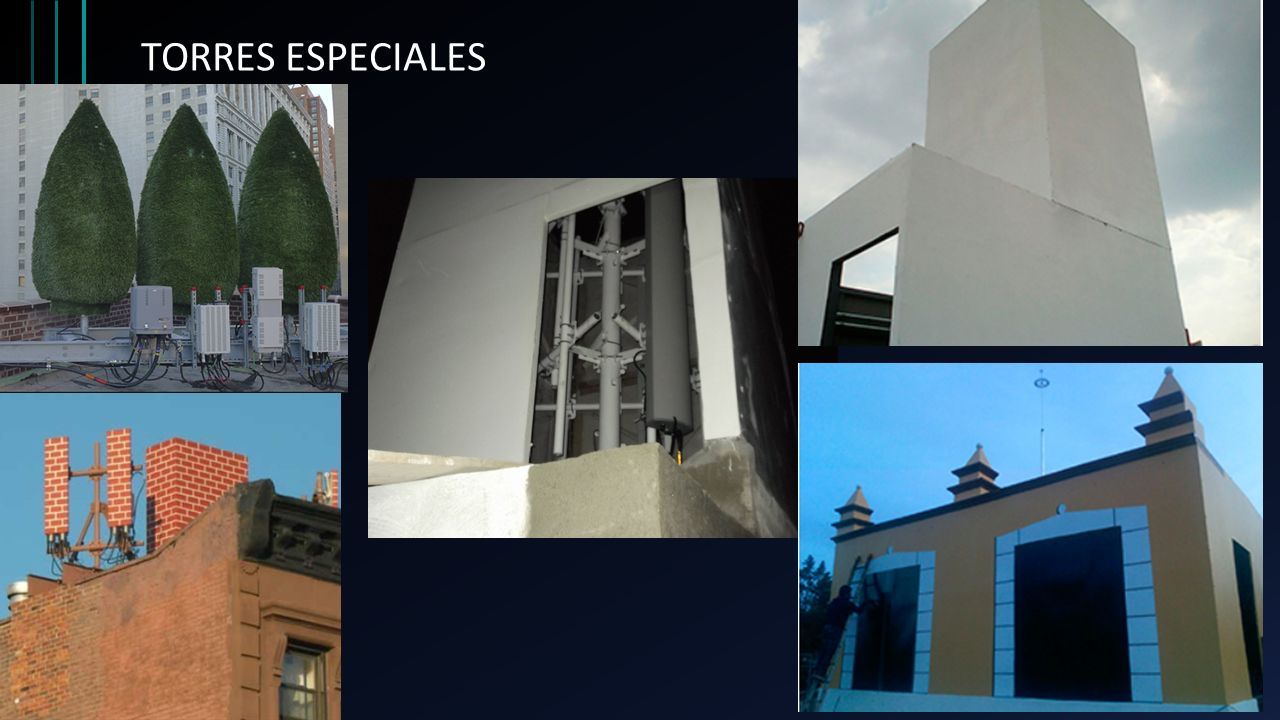

18

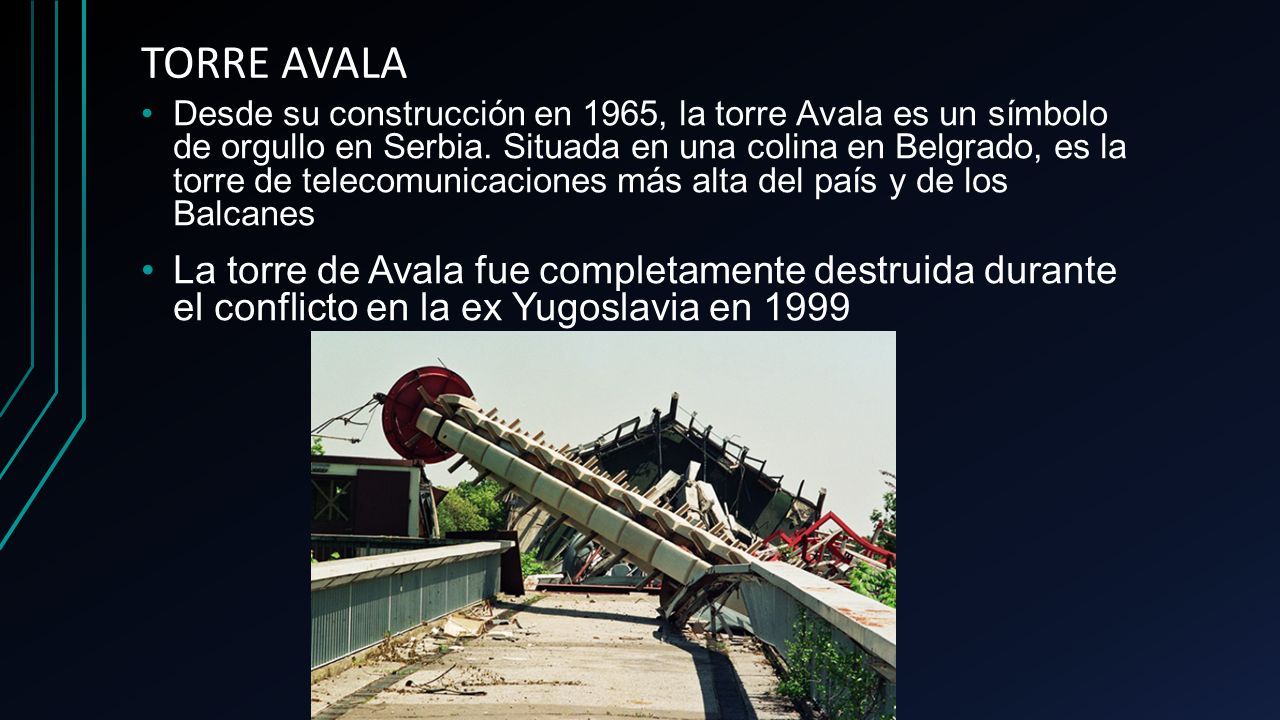

19 TORRE AVALA Desde su construcción en 1965, la torre Avala es un símbolo de orgullo en Serbia. Situada en una colina en Belgrado, es la torre de telecomunicaciones más alta del país y de los Balcanes La torre de Avala fue completamente destruida durante el conflicto en la ex Yugoslavia en 1999

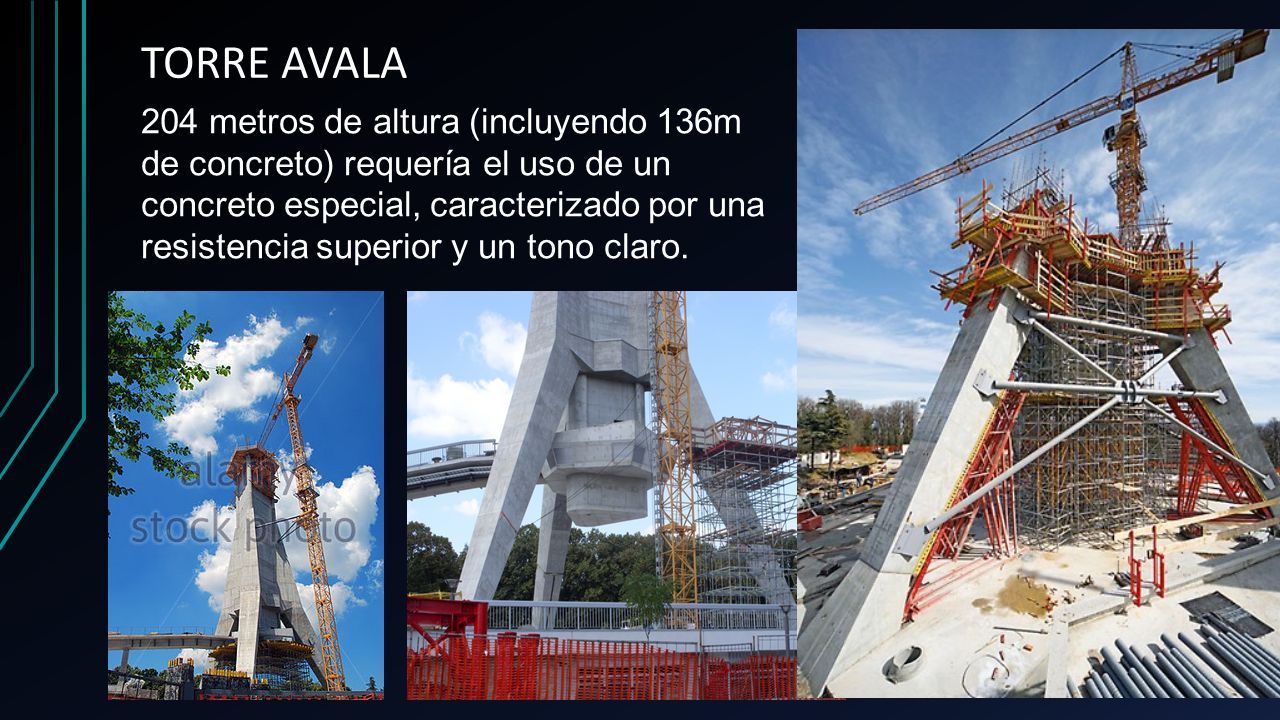

20 TORRE AVALA 204 metros de altura (incluyendo 136m de concreto) requería el uso de un concreto especial, caracterizado por una resistencia superior y un tono claro.

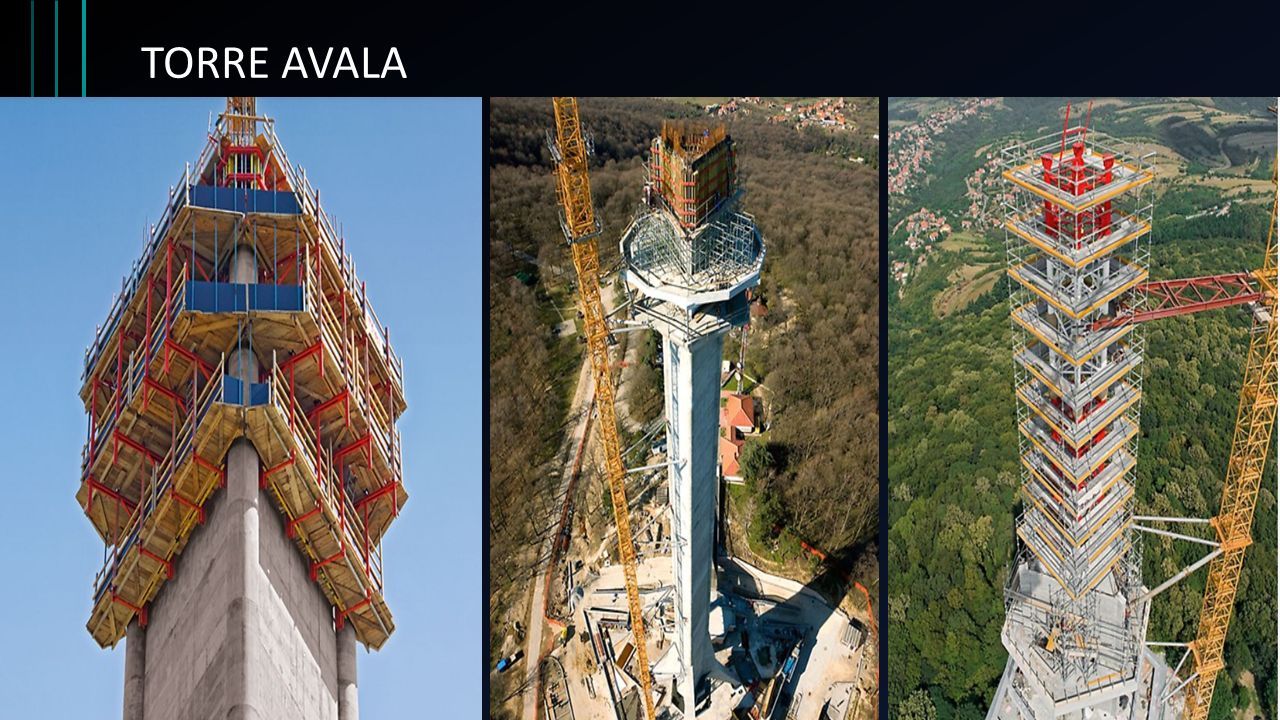

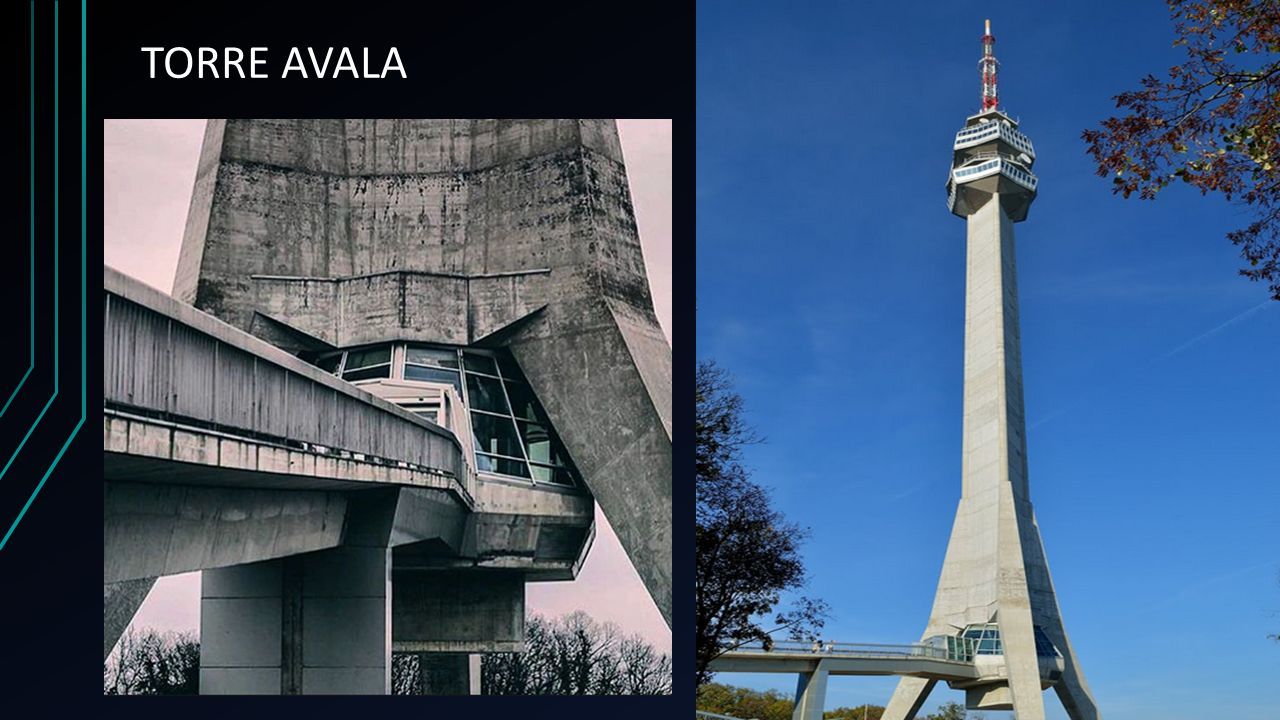

21 TORRE AVALA

22

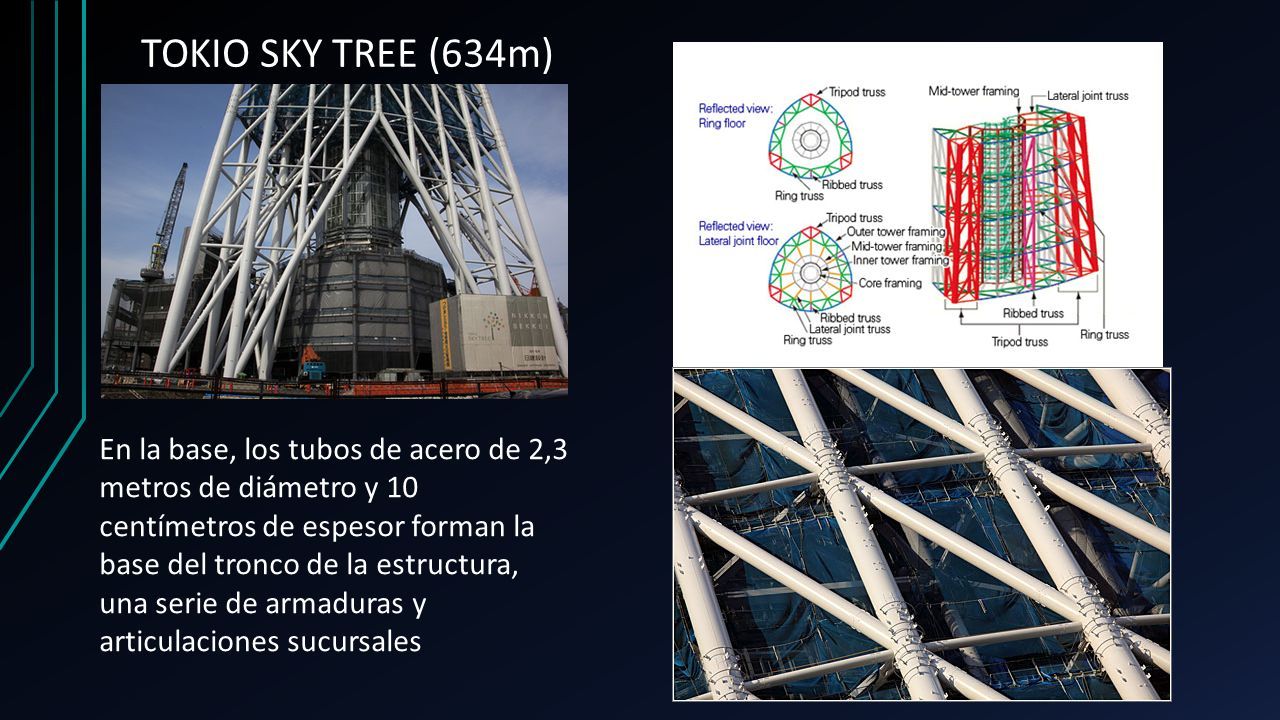

23 TOKIO SKY TREE (634m) En la base, los tubos de acero de 2,3 metros de diámetro y 10 centímetros de espesor forman la base del tronco de la estructura, una serie de armaduras y articulaciones sucursales

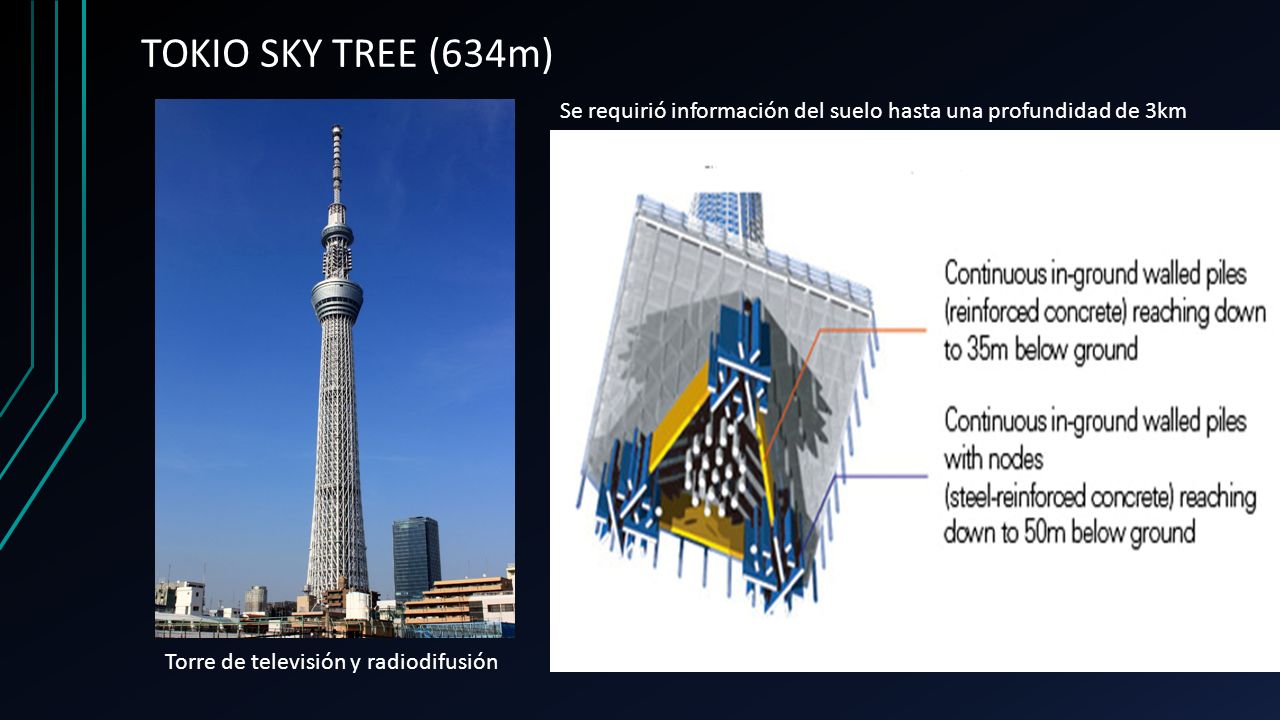

24 TOKIO SKY TREE (634m) Torre de televisión y radiodifusión Se requirió información del suelo hasta una profundidad de 3km

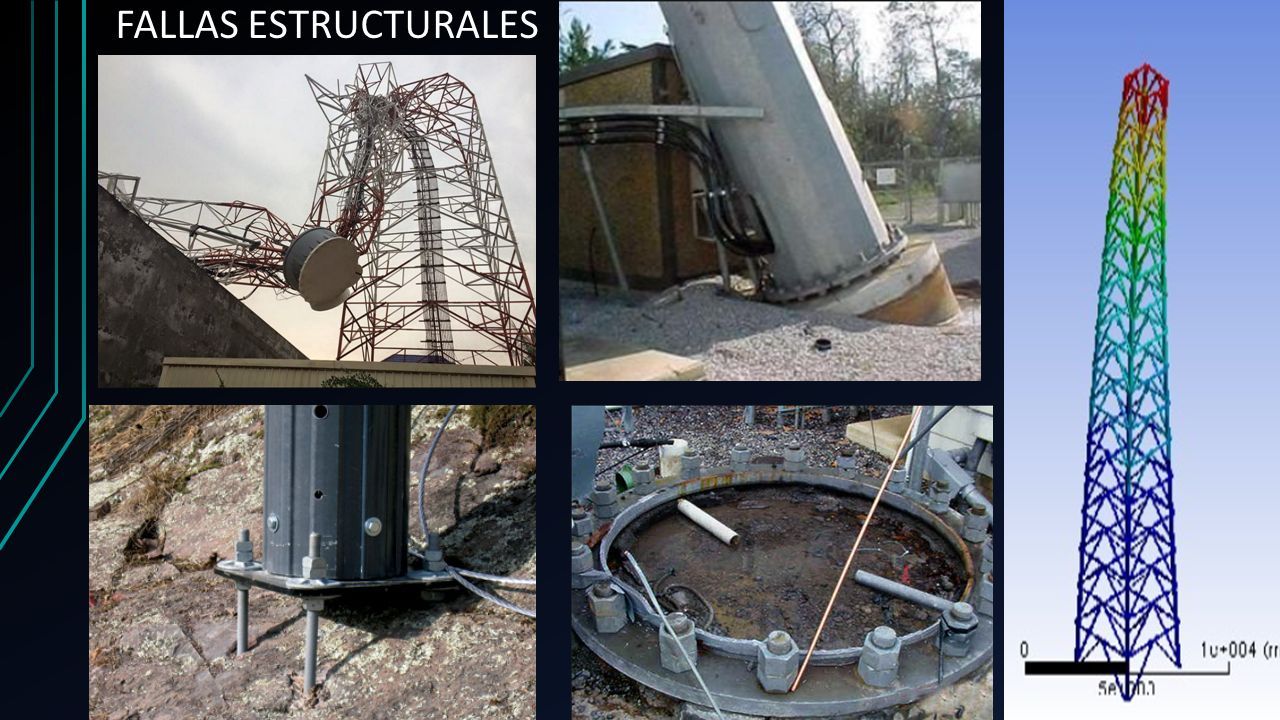

25 FALLAS ESTRUCTURALES
