TRABAJO PRACTICO 2 EQUIPOS USADOS EN UCHUCCHACUA Los equipos de perforación que mas éxito han tenido en ope- raciones de perforación en nuestra mina,

Presentación del tema: "TRABAJO PRACTICO 2 EQUIPOS USADOS EN UCHUCCHACUA Los equipos de perforación que mas éxito han tenido en ope- raciones de perforación en nuestra mina,"— Transcripción de la presentación:

1

2 TRABAJO PRACTICO 2

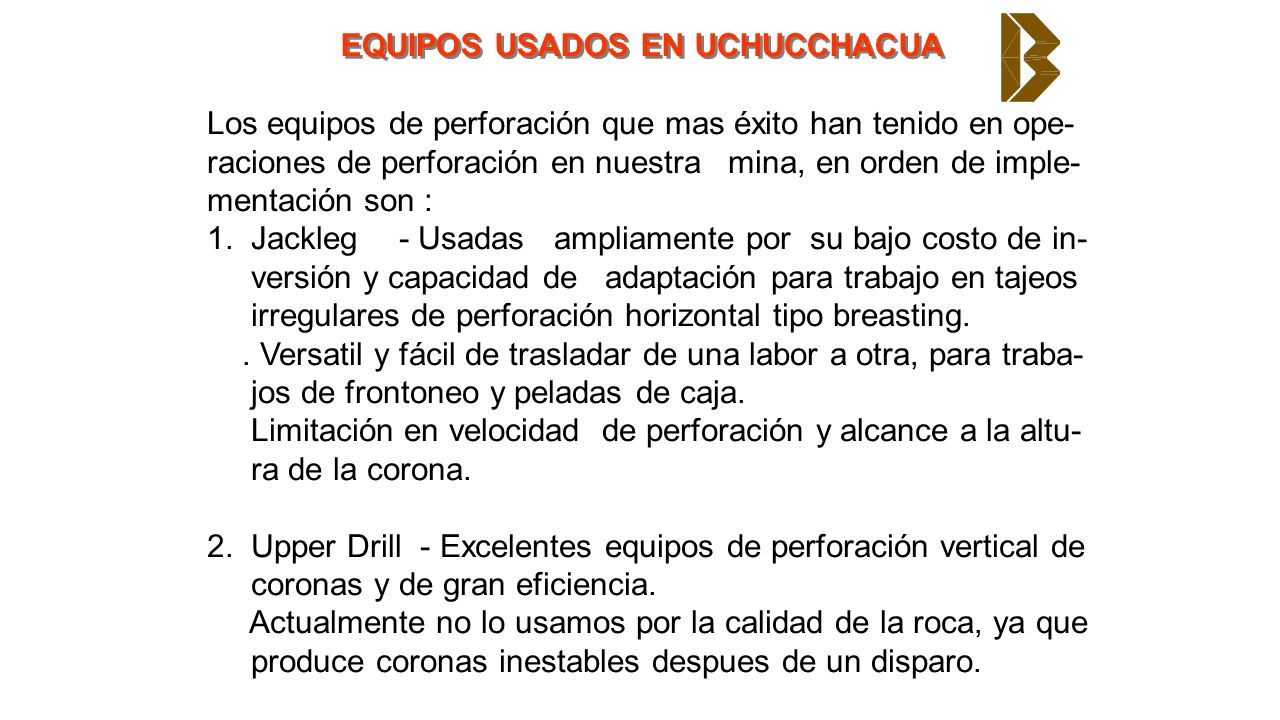

3 EQUIPOS USADOS EN UCHUCCHACUA Los equipos de perforación que mas éxito han tenido en ope- raciones de perforación en nuestra mina, en orden de imple- mentación son : 1. Jackleg- Usadas ampliamente por su bajo costo de in- versión y capacidad de adaptación para trabajo en tajeos irregulares de perforación horizontal tipo breasting.. Versatil y fácil de trasladar de una labor a otra, para traba- jos de frontoneo y peladas de caja. Limitación en velocidad de perforación y alcance a la altu- ra de la corona. 2. Upper Drill - Excelentes equipos de perforación vertical de coronas y de gran eficiencia. Actualmente no lo usamos por la calidad de la roca, ya que produce coronas inestables despues de un disparo.

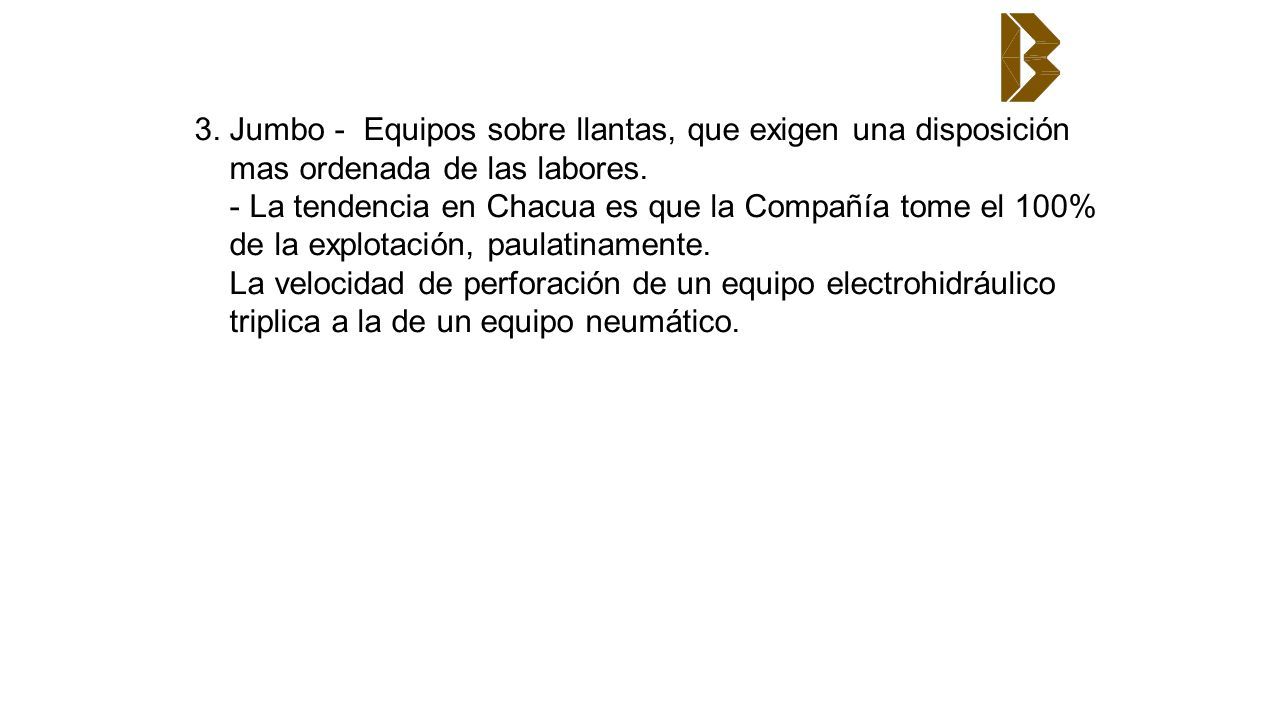

4 3. Jumbo - Equipos sobre llantas, que exigen una disposición mas ordenada de las labores. - La tendencia en Chacua es que la Compañía tome el 100% de la explotación, paulatinamente. La velocidad de perforación de un equipo electrohidráulico triplica a la de un equipo neumático.

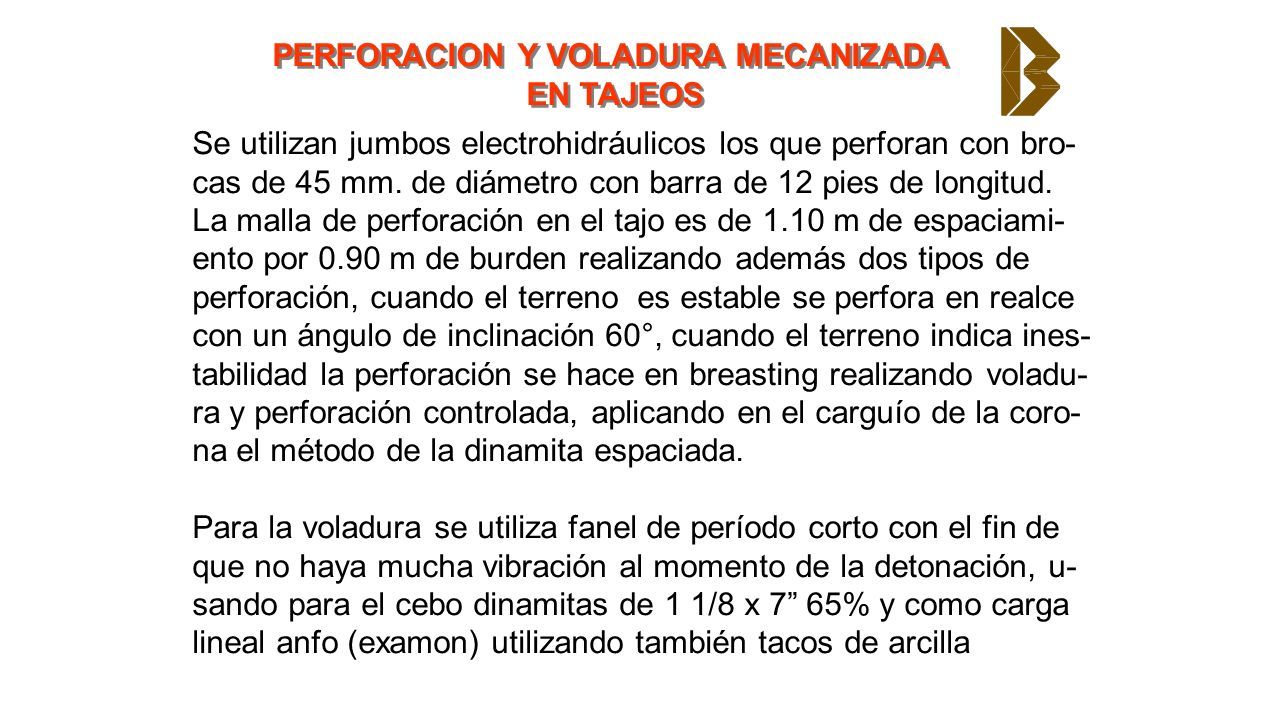

5 PERFORACION Y VOLADURA MECANIZADA EN TAJEOS PERFORACION Y VOLADURA MECANIZADA EN TAJEOS Se utilizan jumbos electrohidráulicos los que perforan con bro- cas de 45 mm. de diámetro con barra de 12 pies de longitud. La malla de perforación en el tajo es de 1.10 m de espaciami- ento por 0.90 m de burden realizando además dos tipos de perforación, cuando el terreno es estable se perfora en realce con un ángulo de inclinación 60°, cuando el terreno indica ines- tabilidad la perforación se hace en breasting realizando voladu- ra y perforación controlada, aplicando en el carguío de la coro- na el método de la dinamita espaciada. Para la voladura se utiliza fanel de período corto con el fin de que no haya mucha vibración al momento de la detonación, u- sando para el cebo dinamitas de 1 1/8 x 7” 65% y como carga lineal anfo (examon) utilizando también tacos de arcilla

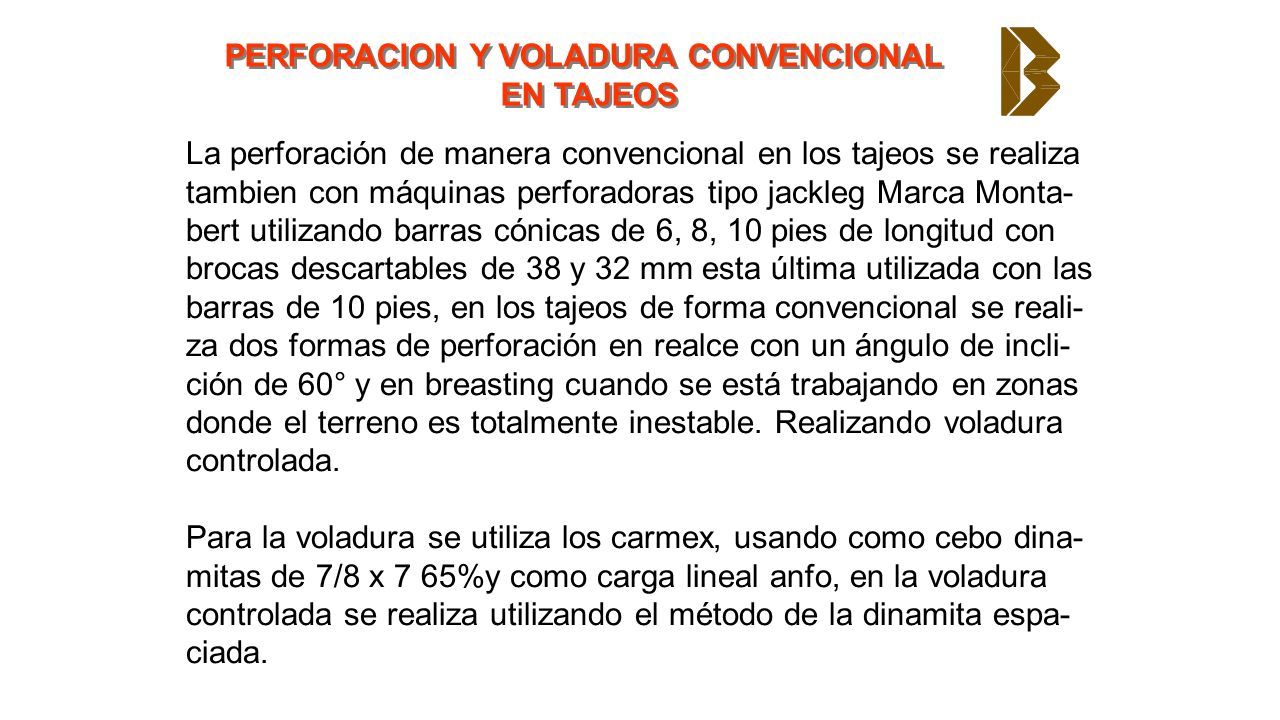

6 PERFORACION Y VOLADURA CONVENCIONAL EN TAJEOS PERFORACION Y VOLADURA CONVENCIONAL EN TAJEOS La perforación de manera convencional en los tajeos se realiza tambien con máquinas perforadoras tipo jackleg Marca Monta- bert utilizando barras cónicas de 6, 8, 10 pies de longitud con brocas descartables de 38 y 32 mm esta última utilizada con las barras de 10 pies, en los tajeos de forma convencional se reali- za dos formas de perforación en realce con un ángulo de incli- ción de 60° y en breasting cuando se está trabajando en zonas donde el terreno es totalmente inestable. Realizando voladura controlada. Para la voladura se utiliza los carmex, usando como cebo dina- mitas de 7/8 x 7 65%y como carga lineal anfo, en la voladura controlada se realiza utilizando el método de la dinamita espa- ciada.

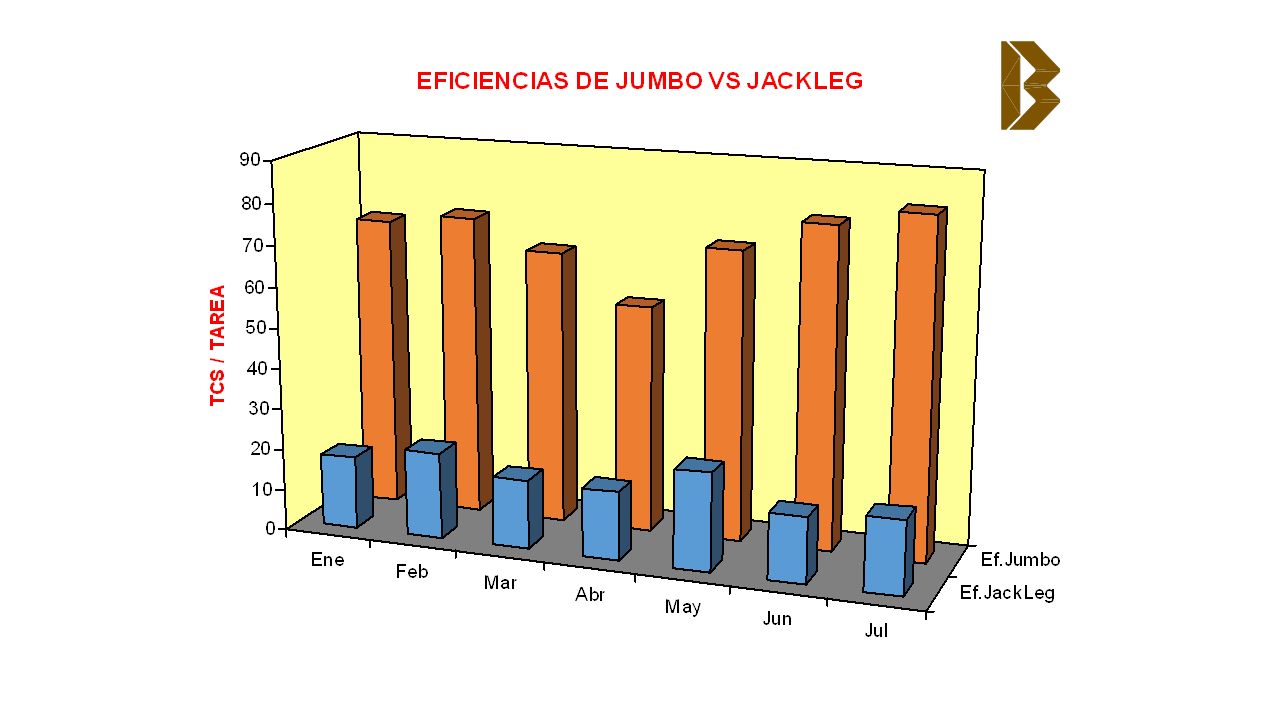

7

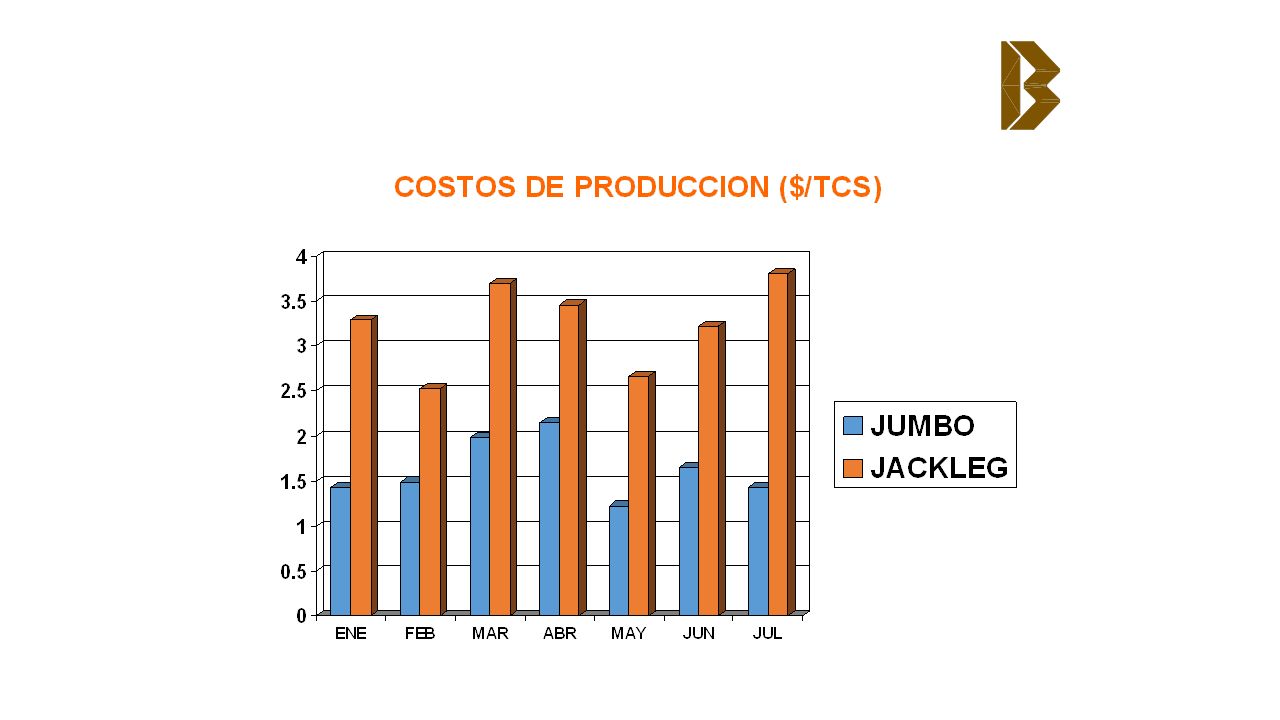

8

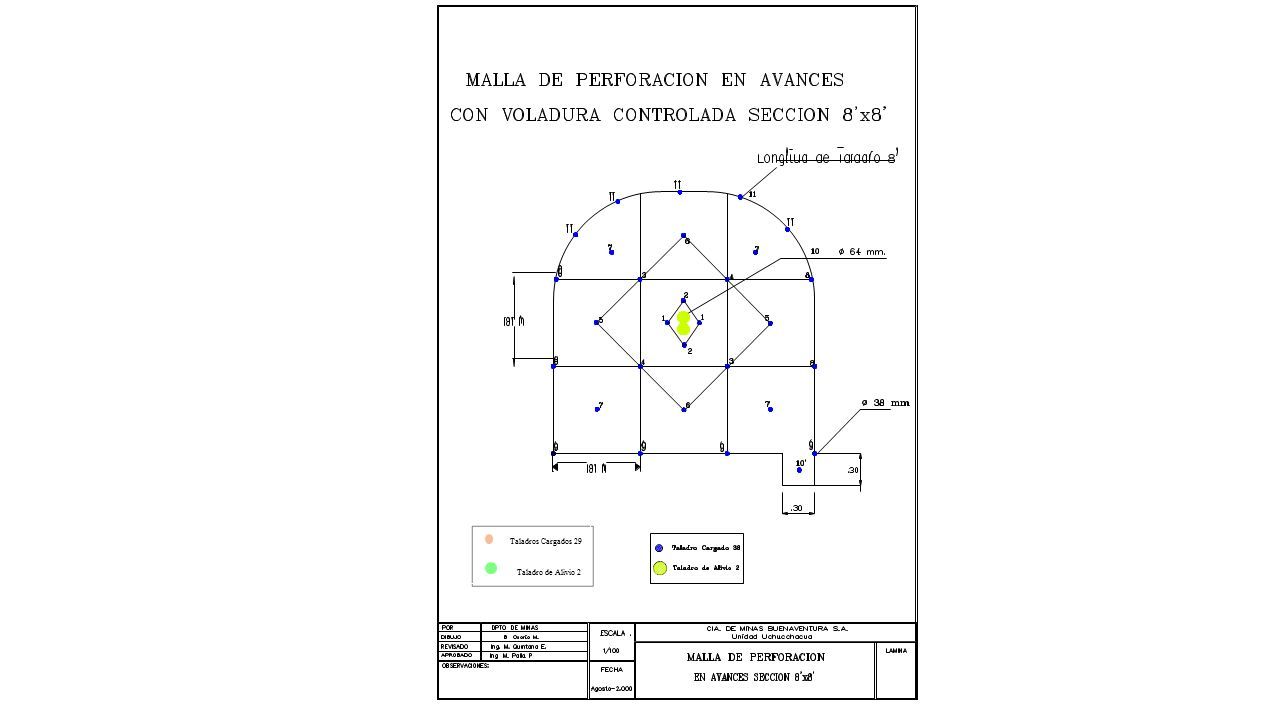

9 Taladros Cargados 29 Taladro de Alivio 2

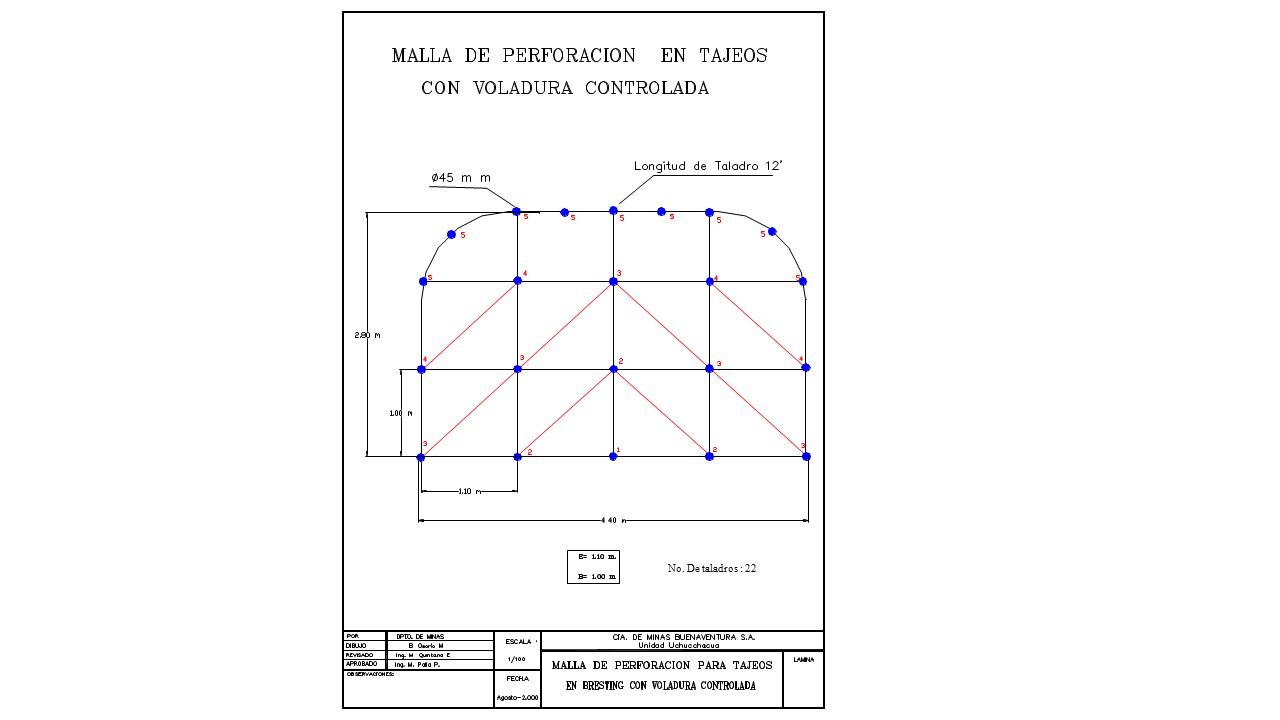

10 No. De taladros : 22

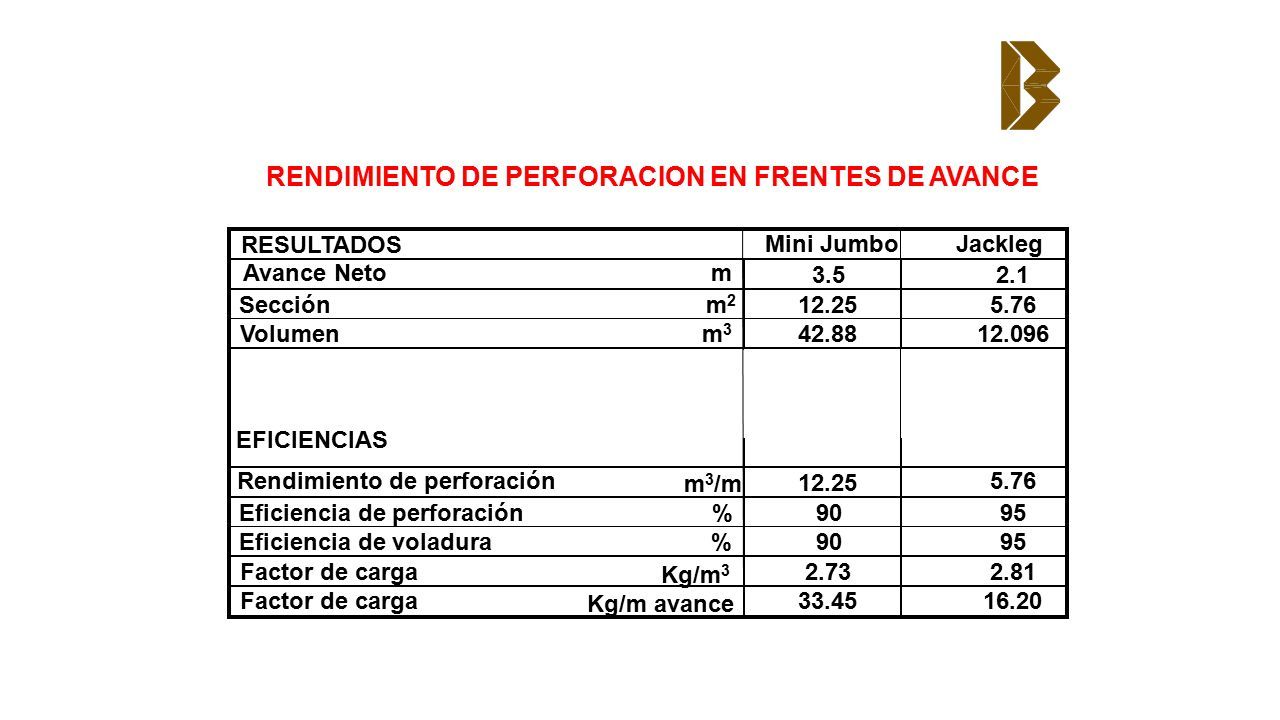

11 RENDIMIENTO DE PERFORACION EN FRENTES DE AVANCE RESULTADOS Avance Neto m 3.52.1 Secciónm2m2 12.255.76 Volumenm3m3 42.8812.096 EFICIENCIAS Rendimiento de perforación m 3 /m 12.25 5.76 Eficiencia de perforación%9095 Eficiencia de voladura%909095 Factor de carga Kg/m 3 2.732.81 Factor de carga Kg/m avance 33.4516.20 Mini JumboJackleg

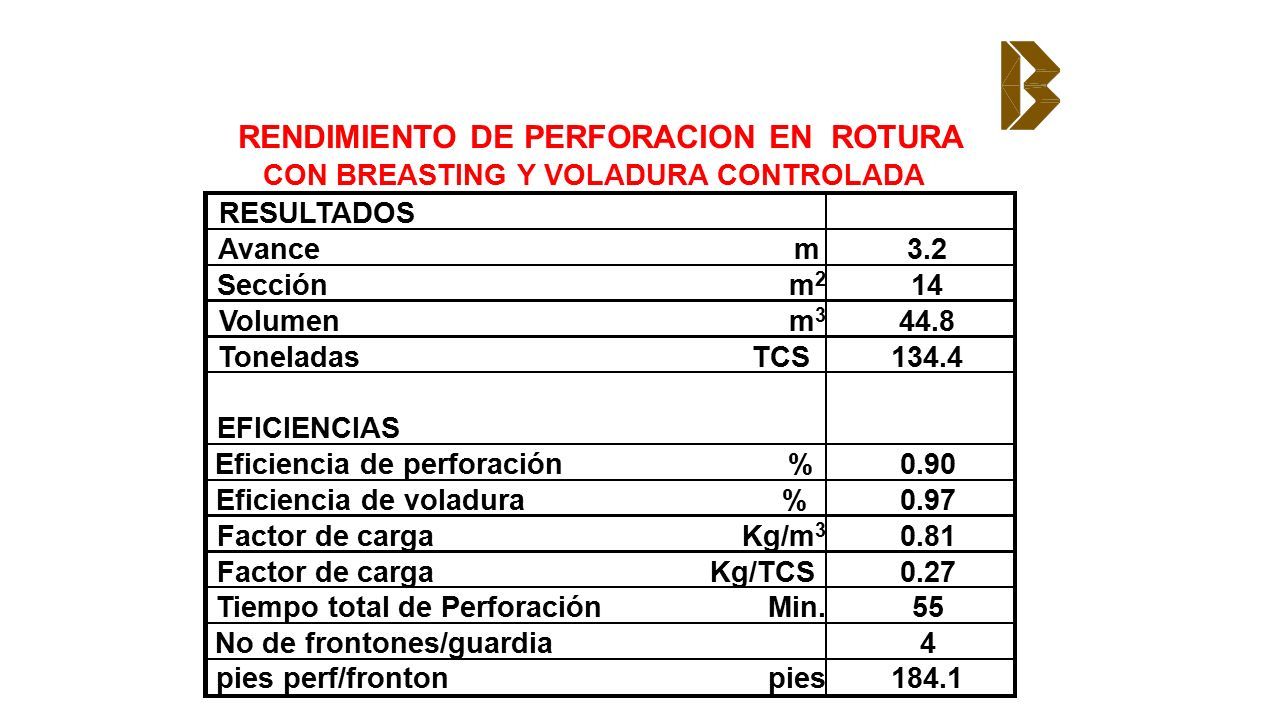

12 RENDIMIENTO DE PERFORACION EN ROTURA CON BREASTING Y VOLADURA CONTROLADA RESULTADOS Avancem3.2 Secciónm2m2 1414 Volumenm3m3 44.8 ToneladasTCS134.4 EFICIENCIAS Eficiencia de perforación%0.90 Eficiencia de voladura%0.97 Factor de cargaKg/m 3 0.81 Factor de cargaKg/TCS0.27 Tiempo total de PerforaciónMin.55 No de frontones/guardia4 pies perf/frontonpies184.1

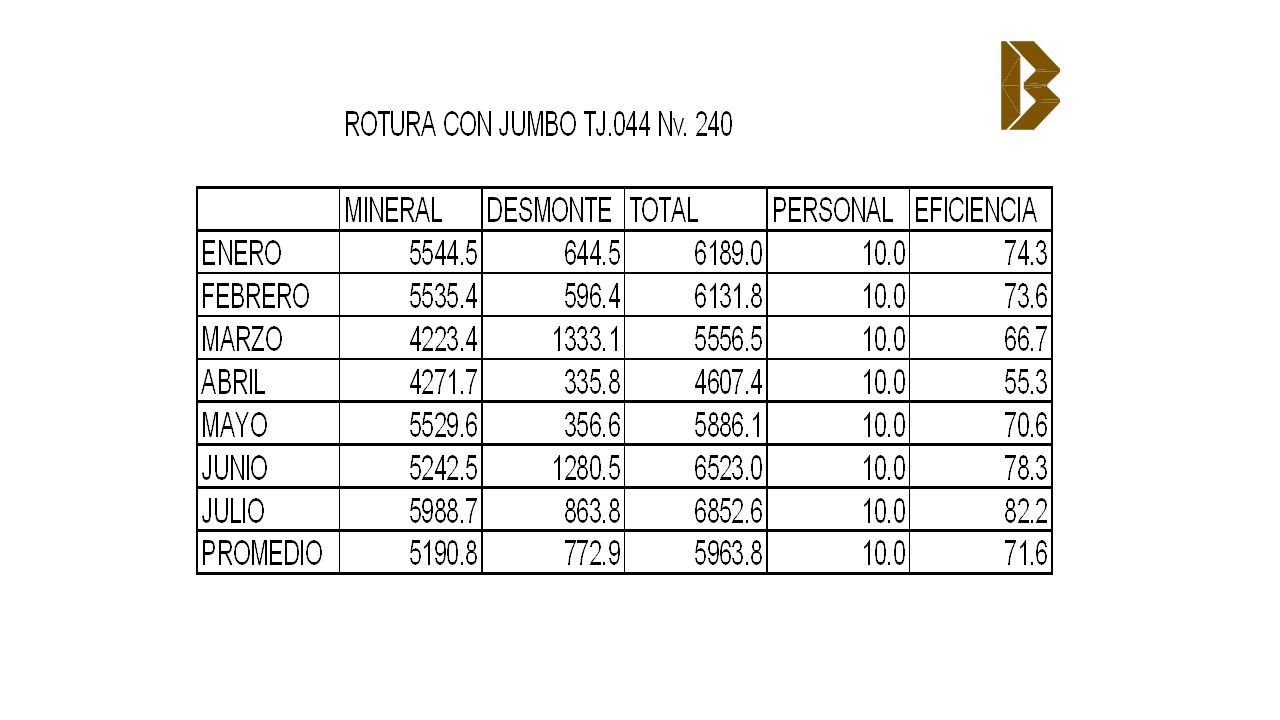

13

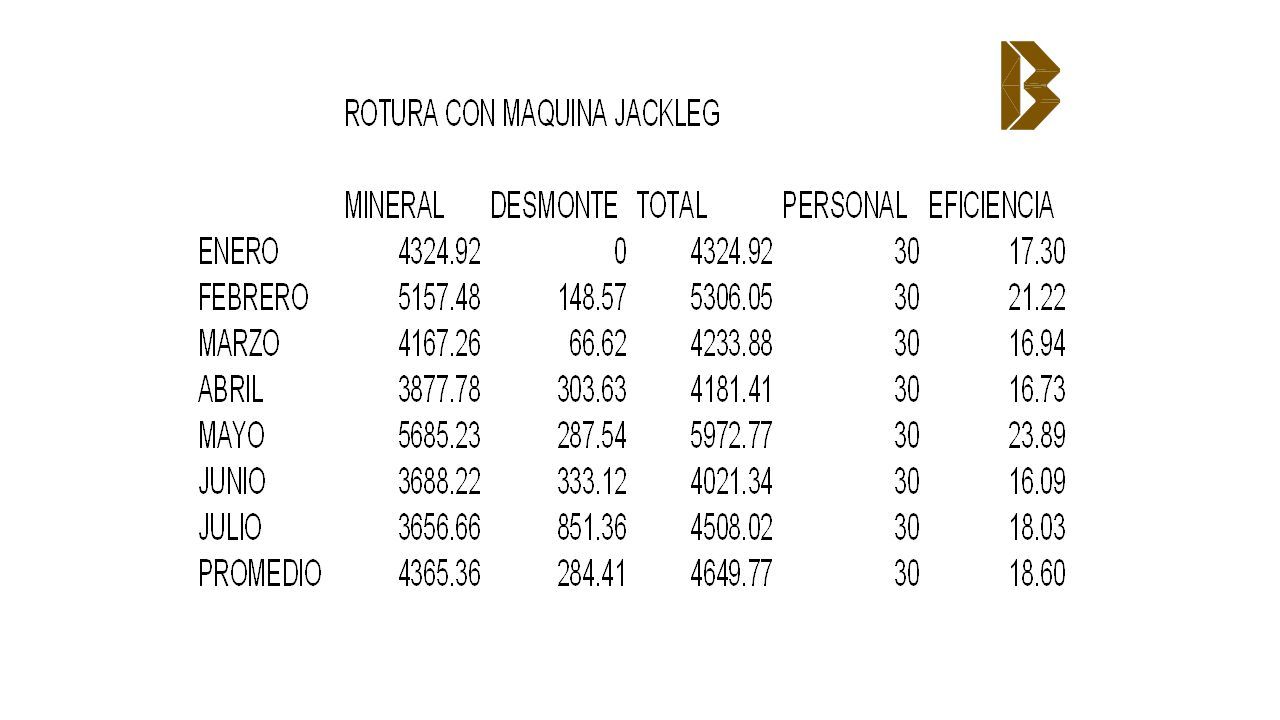

14

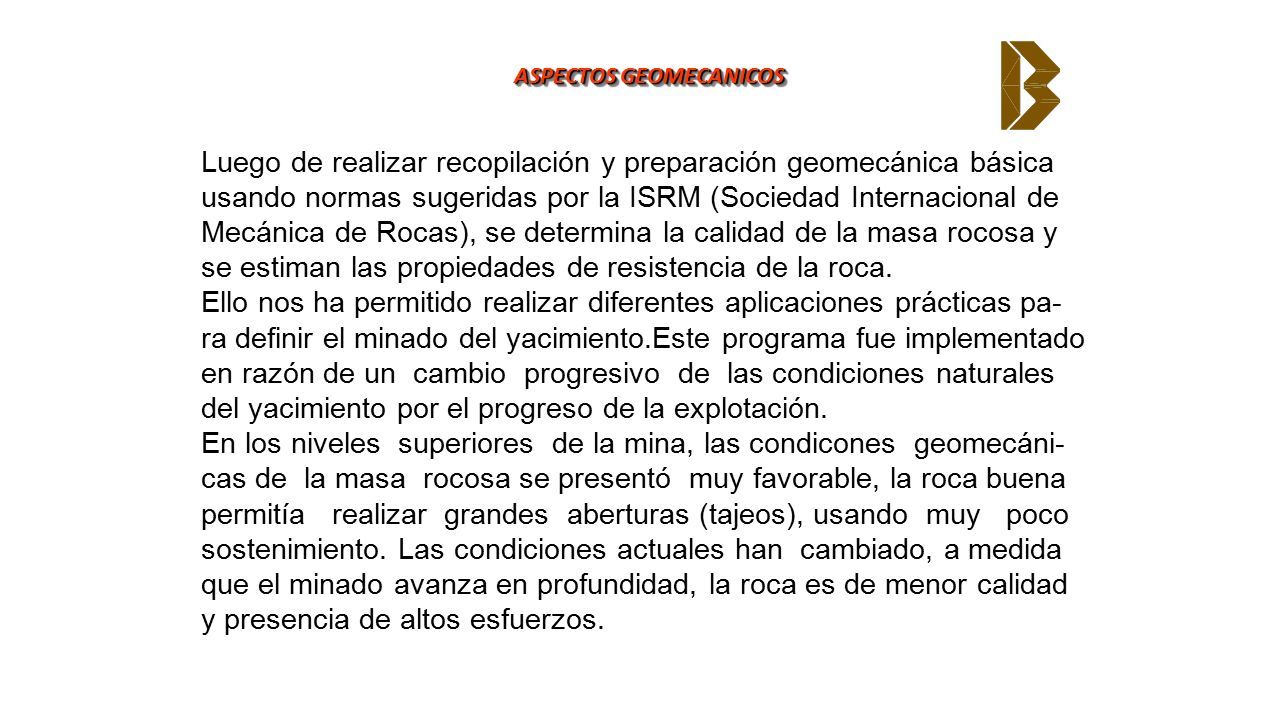

15 ASPECTOS GEOMECANICOS Luego de realizar recopilación y preparación geomecánica básica usando normas sugeridas por la ISRM (Sociedad Internacional de Mecánica de Rocas), se determina la calidad de la masa rocosa y se estiman las propiedades de resistencia de la roca. Ello nos ha permitido realizar diferentes aplicaciones prácticas pa- ra definir el minado del yacimiento.Este programa fue implementado en razón de un cambio progresivo de las condiciones naturales del yacimiento por el progreso de la explotación. En los niveles superiores de la mina, las condicones geomecáni- cas de la masa rocosa se presentó muy favorable, la roca buena permitía realizar grandes aberturas (tajeos), usando muy poco sostenimiento. Las condiciones actuales han cambiado, a medida que el minado avanza en profundidad, la roca es de menor calidad y presencia de altos esfuerzos.

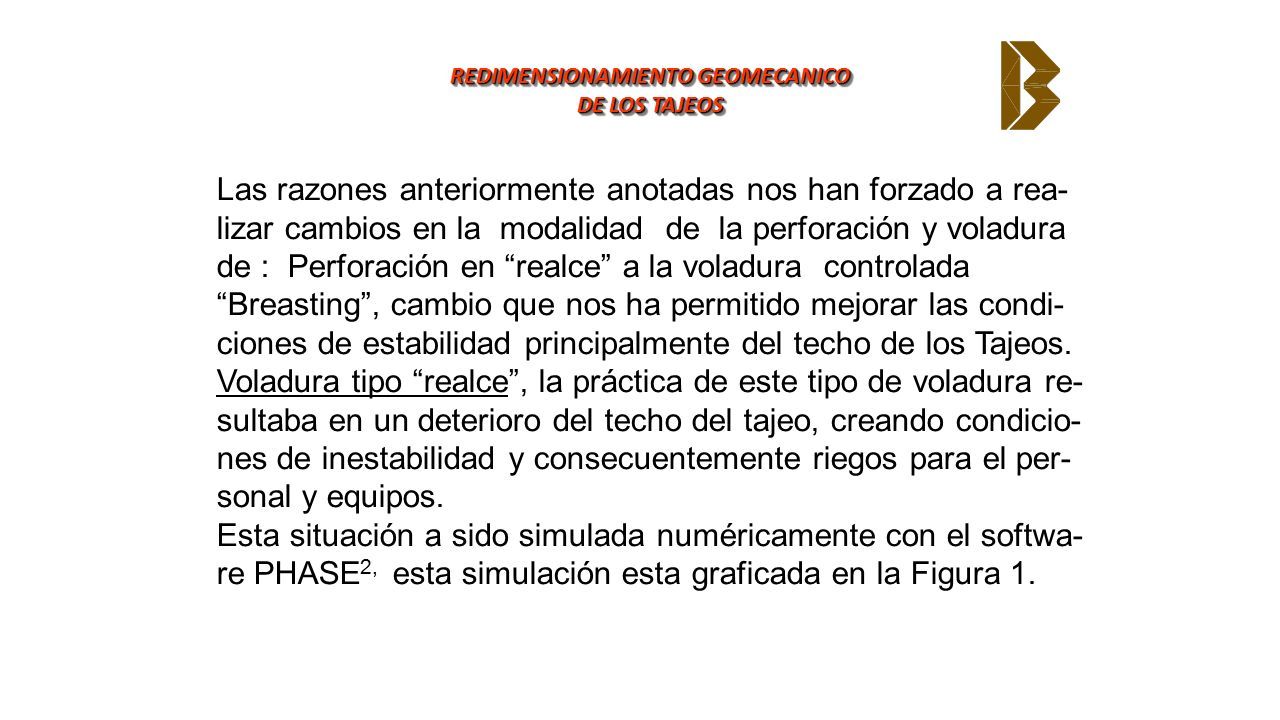

16 REDIMENSIONAMIENTO GEOMECANICO DE LOS TAJEOS REDIMENSIONAMIENTO GEOMECANICO DE LOS TAJEOS Las razones anteriormente anotadas nos han forzado a rea- lizar cambios en la modalidad de la perforación y voladura de : Perforación en “realce” a la voladura controlada “Breasting”, cambio que nos ha permitido mejorar las condi- ciones de estabilidad principalmente del techo de los Tajeos. Voladura tipo “realce”, la práctica de este tipo de voladura re- sultaba en un deterioro del techo del tajeo, creando condicio- nes de inestabilidad y consecuentemente riegos para el per- sonal y equipos. Esta situación a sido simulada numéricamente con el softwa- re PHASE 2, esta simulación esta graficada en la Figura 1.

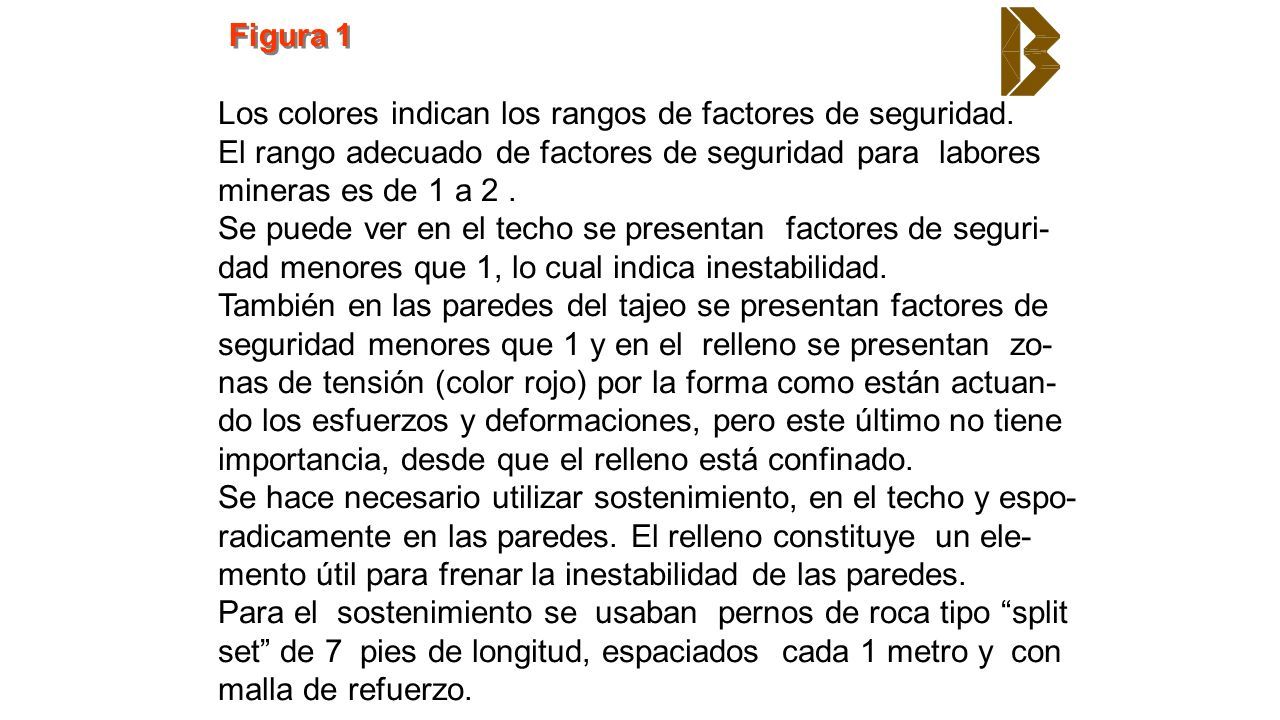

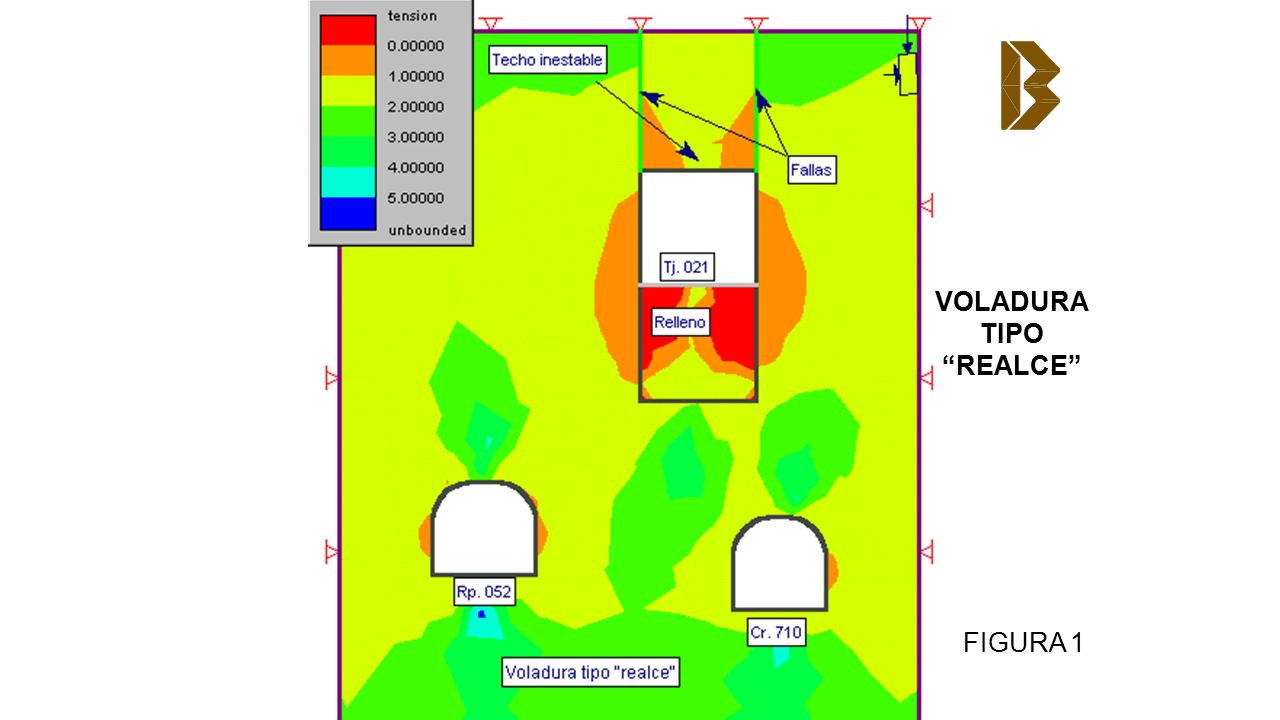

17 Figura 1 Los colores indican los rangos de factores de seguridad. El rango adecuado de factores de seguridad para labores mineras es de 1 a 2. Se puede ver en el techo se presentan factores de seguri- dad menores que 1, lo cual indica inestabilidad. También en las paredes del tajeo se presentan factores de seguridad menores que 1 y en el relleno se presentan zo- nas de tensión (color rojo) por la forma como están actuan- do los esfuerzos y deformaciones, pero este último no tiene importancia, desde que el relleno está confinado. Se hace necesario utilizar sostenimiento, en el techo y espo- radicamente en las paredes. El relleno constituye un ele- mento útil para frenar la inestabilidad de las paredes. Para el sostenimiento se usaban pernos de roca tipo “split set” de 7 pies de longitud, espaciados cada 1 metro y con malla de refuerzo.

18 VOLADURA TIPO “REALCE” FIGURA 1

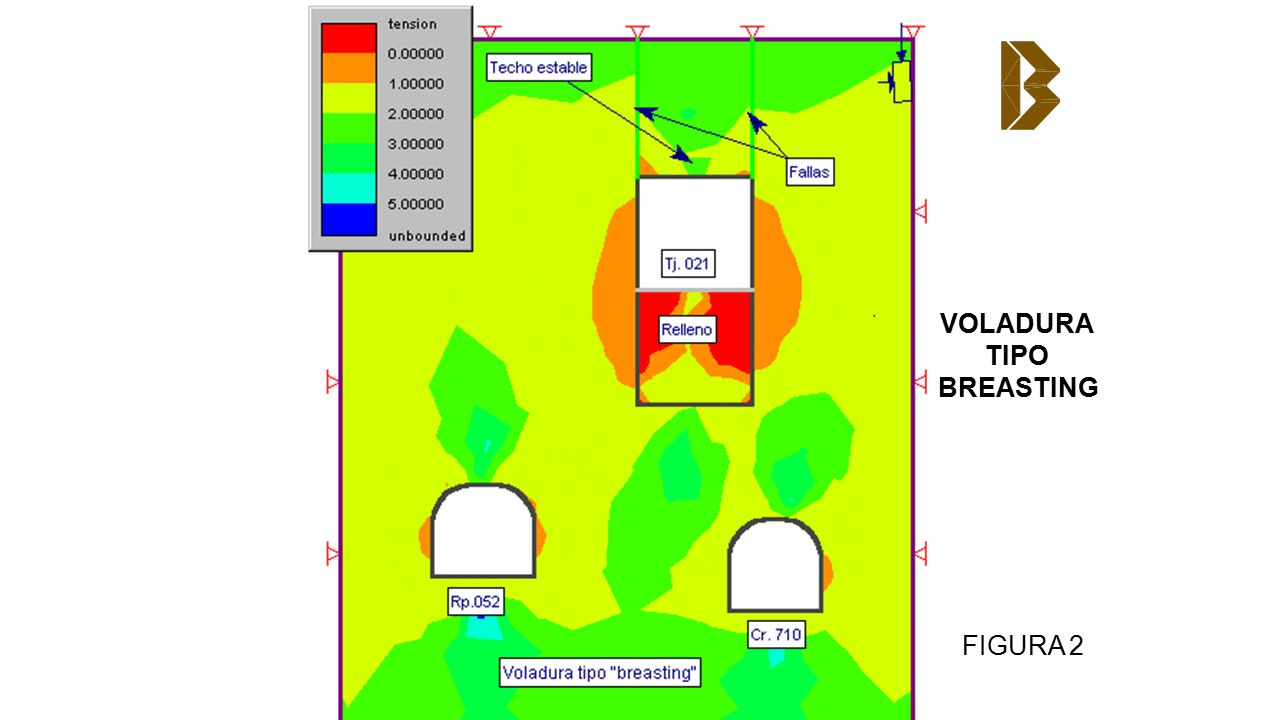

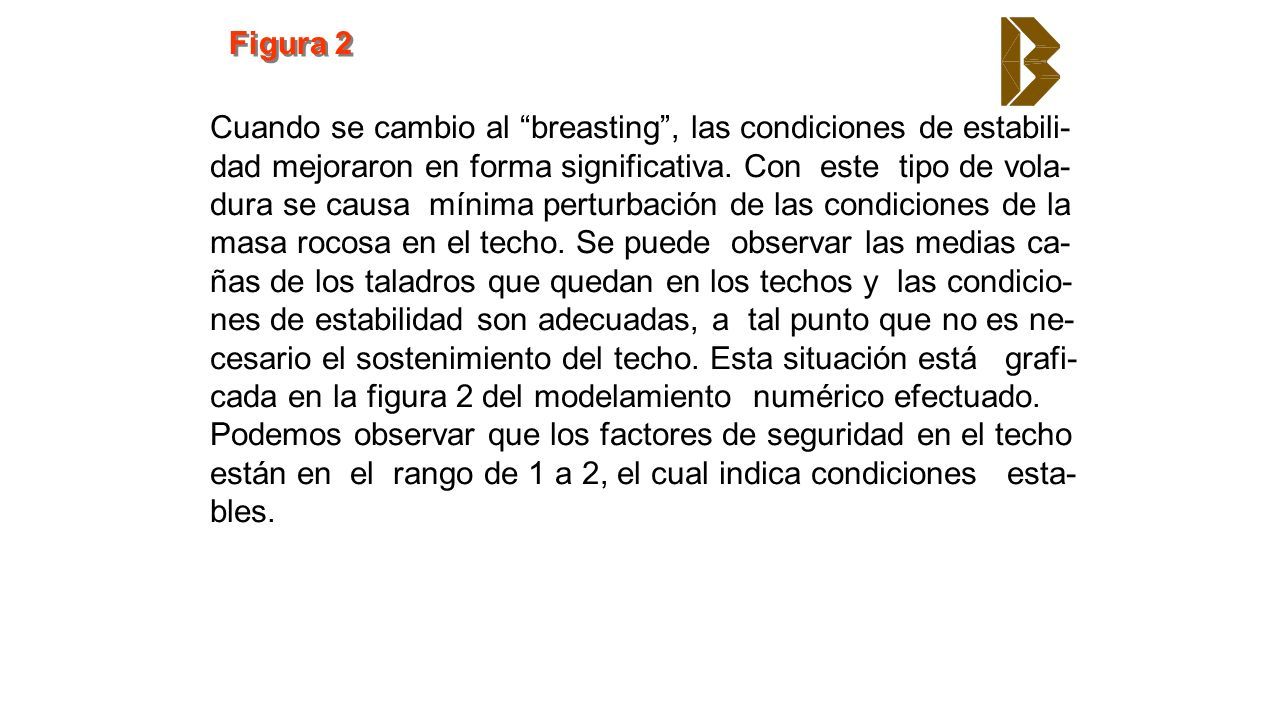

19 Figura 2 Cuando se cambio al “breasting”, las condiciones de estabili- dad mejoraron en forma significativa. Con este tipo de vola- dura se causa mínima perturbación de las condiciones de la masa rocosa en el techo. Se puede observar las medias ca- ñas de los taladros que quedan en los techos y las condicio- nes de estabilidad son adecuadas, a tal punto que no es ne- cesario el sostenimiento del techo. Esta situación está grafi- cada en la figura 2 del modelamiento numérico efectuado. Podemos observar que los factores de seguridad en el techo están en el rango de 1 a 2, el cual indica condiciones esta- bles.

20 VOLADURA TIPO BREASTING FIGURA 2

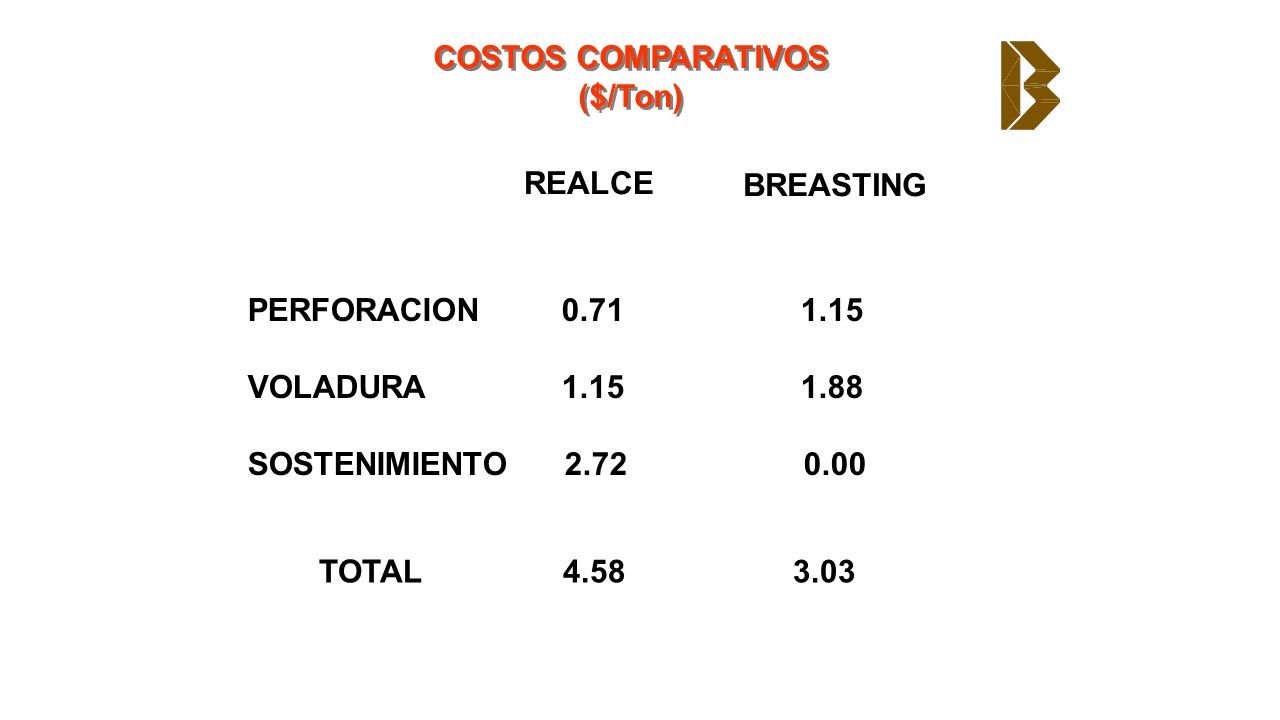

21 COSTOS COMPARATIVOS ($/Ton) COSTOS COMPARATIVOS ($/Ton) REALCE BREASTING PERFORACION 0.71 1.15 VOLADURA 1.15 1.88 SOSTENIMIENTO 2.72 0.00 TOTAL 4.58 3.03

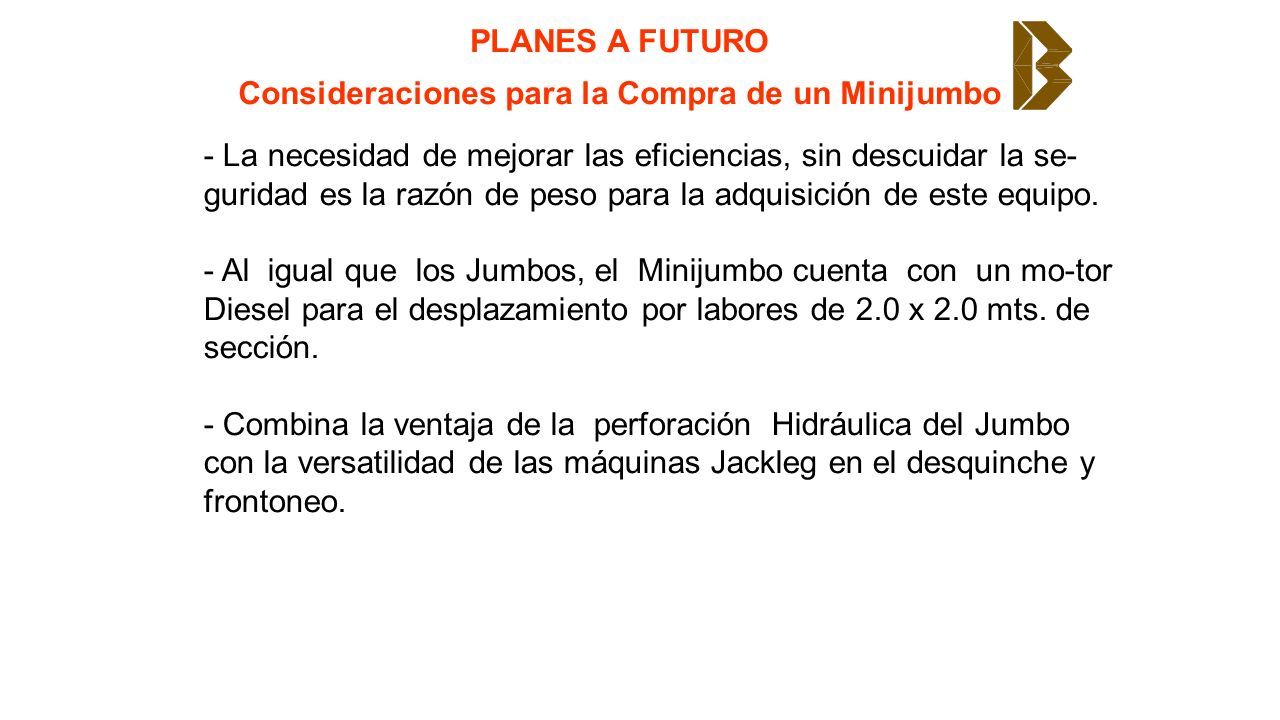

22 PLANES A FUTURO Consideraciones para la Compra de un Minijumbo - La necesidad de mejorar las eficiencias, sin descuidar la se- guridad es la razón de peso para la adquisición de este equipo. - Al igual que los Jumbos, el Minijumbo cuenta con un mo-tor Diesel para el desplazamiento por labores de 2.0 x 2.0 mts. de sección. - Combina la ventaja de la perforación Hidráulica del Jumbo con la versatilidad de las máquinas Jackleg en el desquinche y frontoneo.

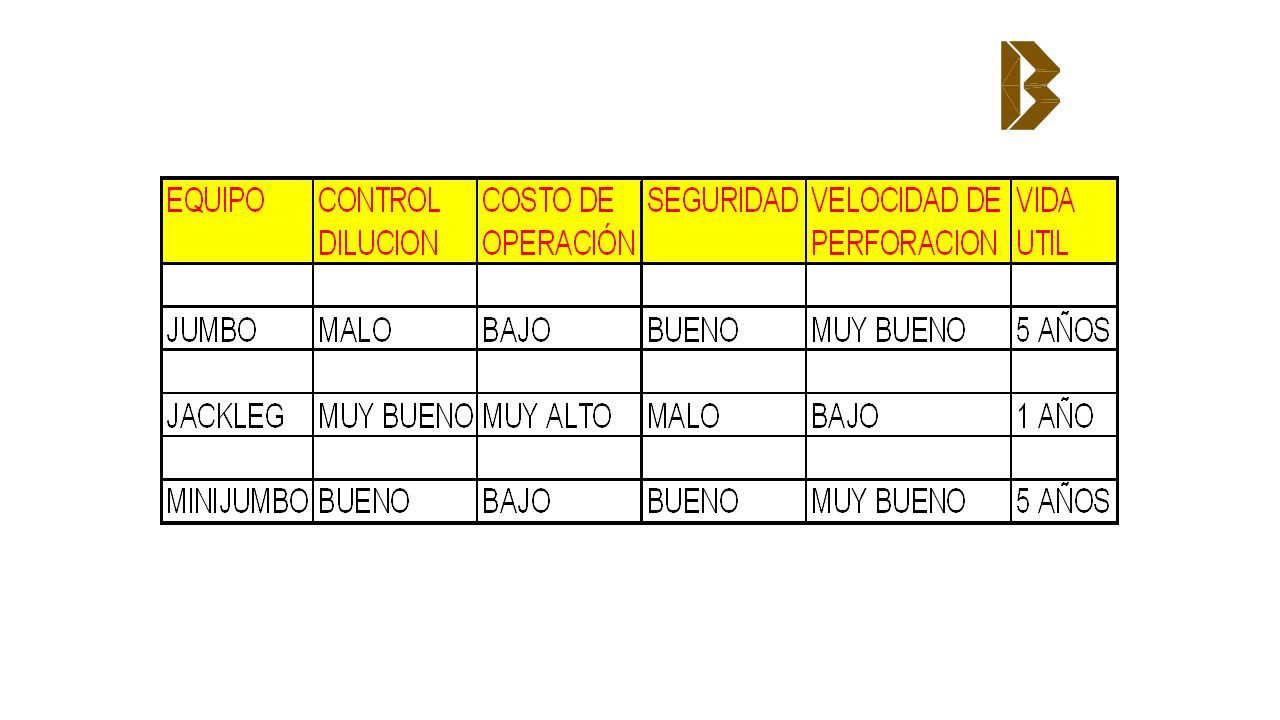

23

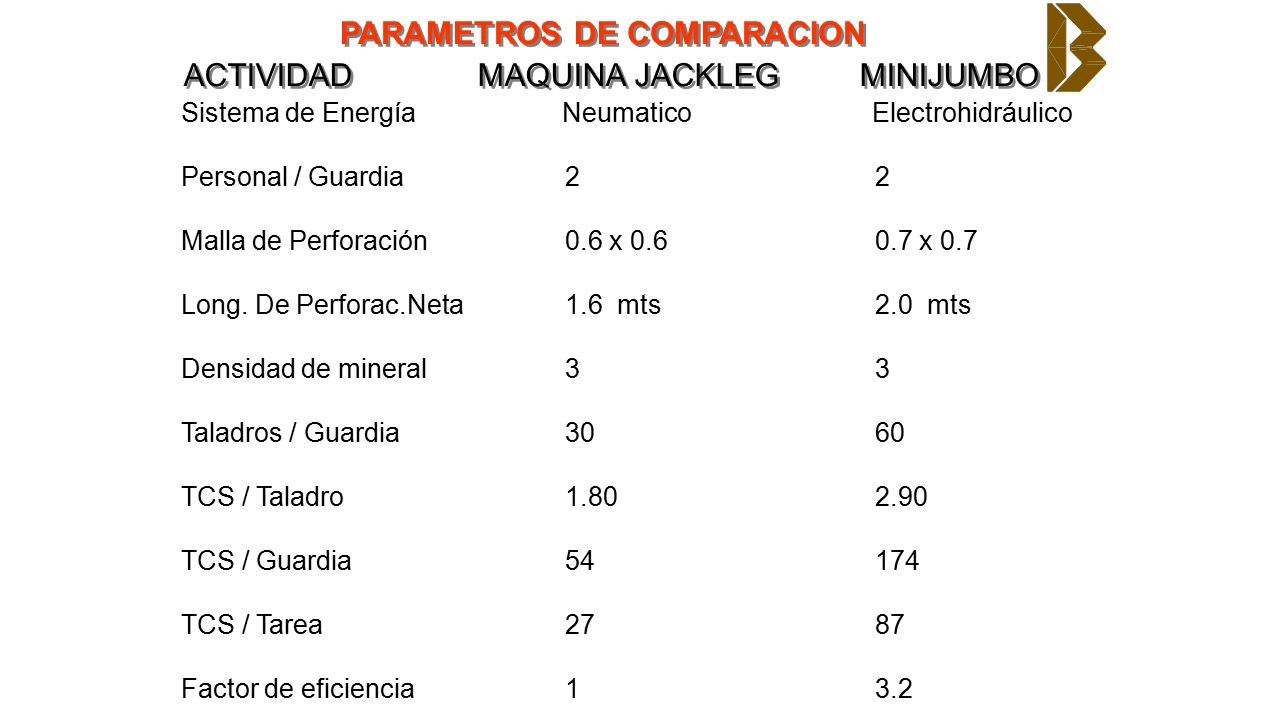

24 PARAMETROS DE COMPARACION ACTIVIDAD MAQUINA JACKLEG MINIJUMBO Sistema de Energía Neumatico Electrohidráulico Personal / Guardia2 2 Malla de Perforación0.6 x 0.6 0.7 x 0.7 Long. De Perforac.Neta1.6 mts 2.0 mts Densidad de mineral3 3 Taladros / Guardia30 60 TCS / Taladro1.80 2.90 TCS / Guardia54 174 TCS / Tarea 27 87 Factor de eficiencia 1 3.2

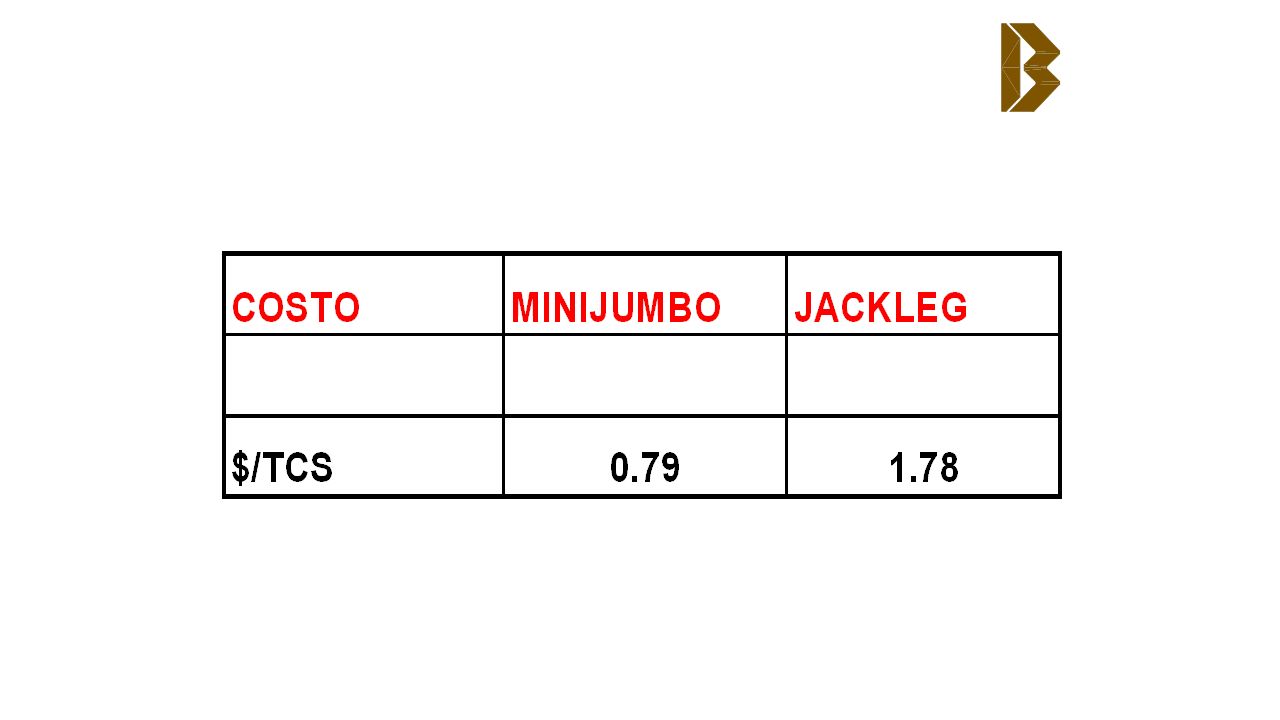

25

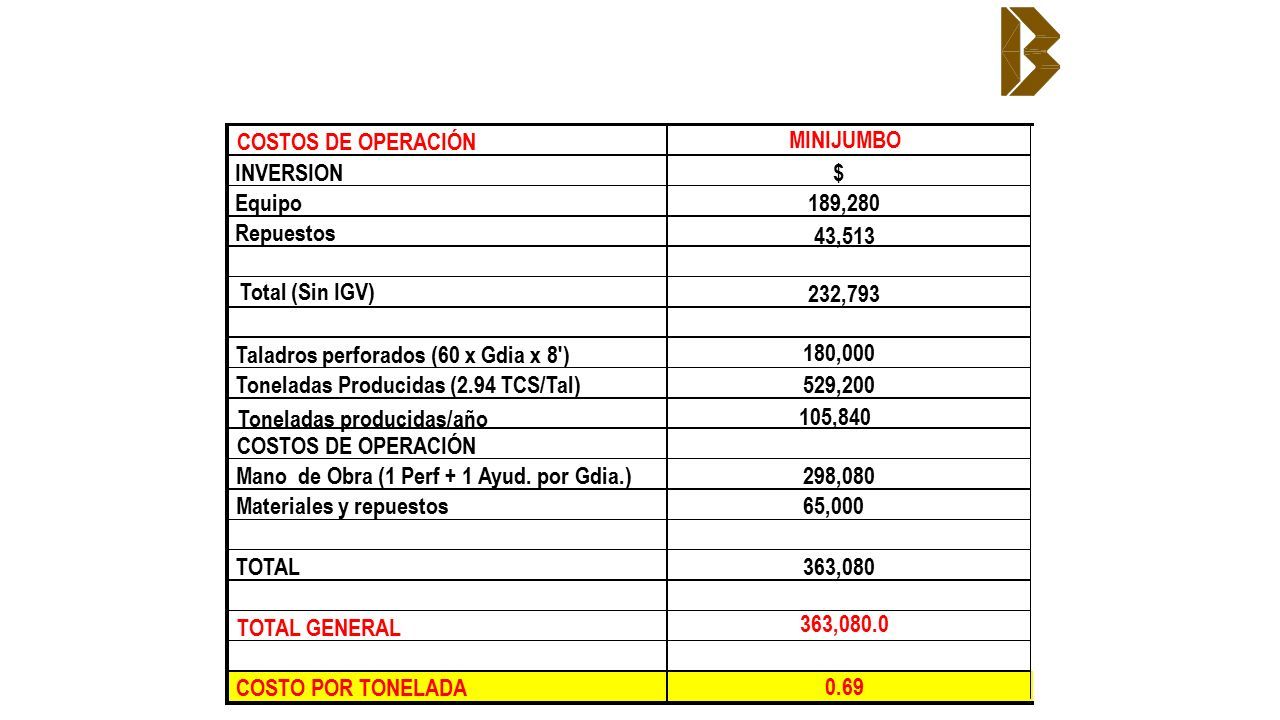

26 COSTOS DE OPERACIÓN MINIJUMBO INVERSION$ Equipo189,280 Repuestos 43,513 Total (Sin IGV) 232,793 Taladros perforados (60 x Gdia x 8') 180,000 Toneladas Producidas (2.94 TCS/Tal)529,200 COSTOS DE OPERACIÓN Mano de Obra (1 Perf + 1 Ayud. por Gdia.)298,080 Materiales y repuestos65,000 TOTAL363,080 TOTAL GENERAL 363,080.0 COSTO POR TONELADA 0.69 Toneladas producidas/año 105,840

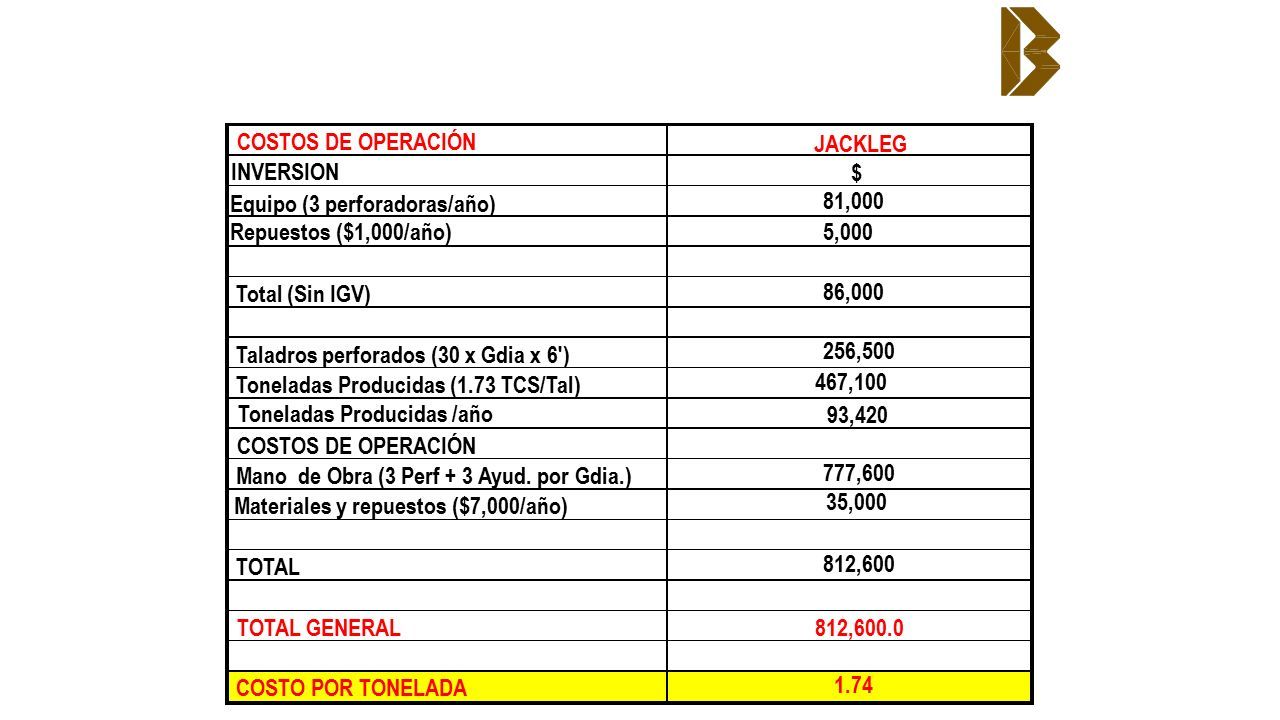

27 COSTOS DE OPERACIÓN JACKLEG INVERSION $ Equipo (3 perforadoras/año) 81,000 Repuestos ($1,000/año) 5,000 Total (Sin IGV) 86,000 Taladros perforados (30 x Gdia x 6') 256,500 Toneladas Producidas (1.73 TCS/Tal) 467,100 COSTOS DE OPERACIÓN Mano de Obra (3 Perf + 3 Ayud. por Gdia.) 777,600 Materiales y repuestos ($7,000/año) 35,000 TOTAL 812,600 TOTAL GENERAL812,600.0 COSTO POR TONELADA 1.74 Toneladas Producidas /año 93,420

28

29 PERFORACION Y VOLADURA ZONA II - U. N. YAURICOCHA

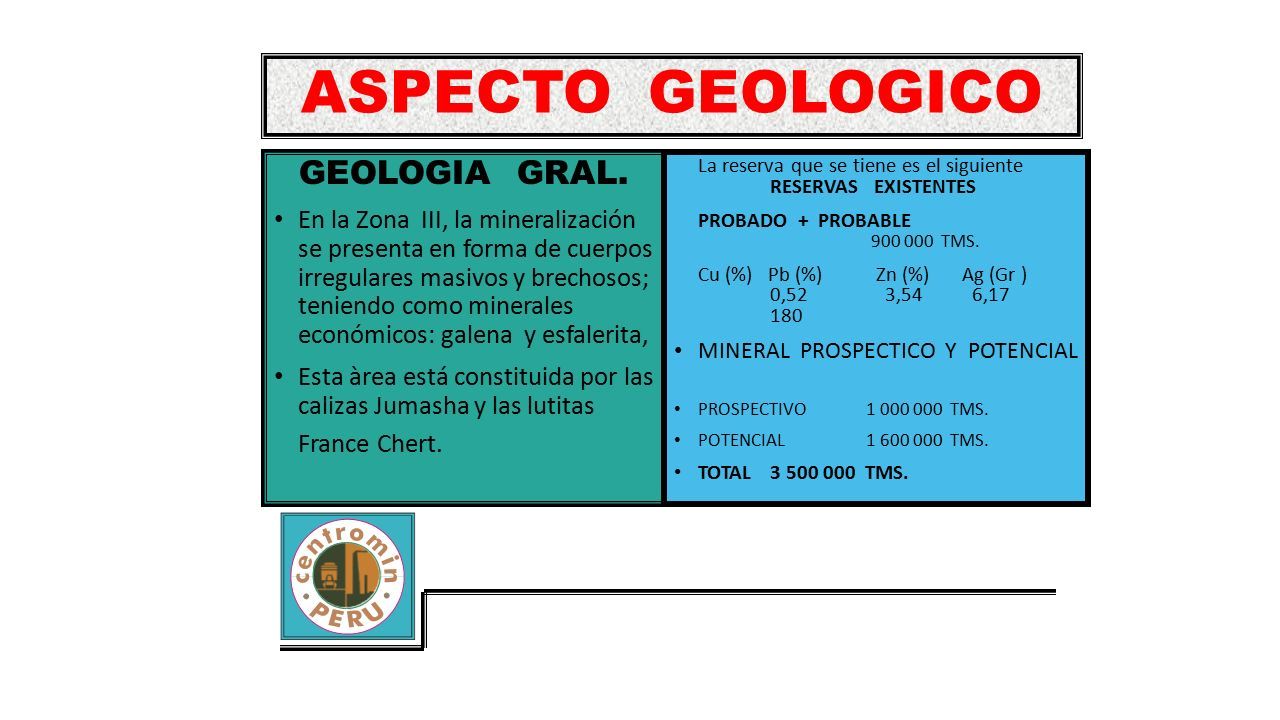

30 GEOLOGIA GRAL. En la Zona III, la mineralización se presenta en forma de cuerpos irregulares masivos y brechosos; teniendo como minerales económicos: galena y esfalerita, Esta àrea está constituida por las calizas Jumasha y las lutitas France Chert. La reserva que se tiene es el siguiente RESERVAS EXISTENTES PROBADO + PROBABLE 900 000 TMS. Cu (%) Pb (%) Zn (%)Ag (Gr ) 0,52 3,54 6,17 180 MINERAL PROSPECTICO Y POTENCIAL PROSPECTIVO1 000 000 TMS. POTENCIAL1 600 000 TMS. TOTAL3 500 000 TMS. ASPECTO GEOLOGICO

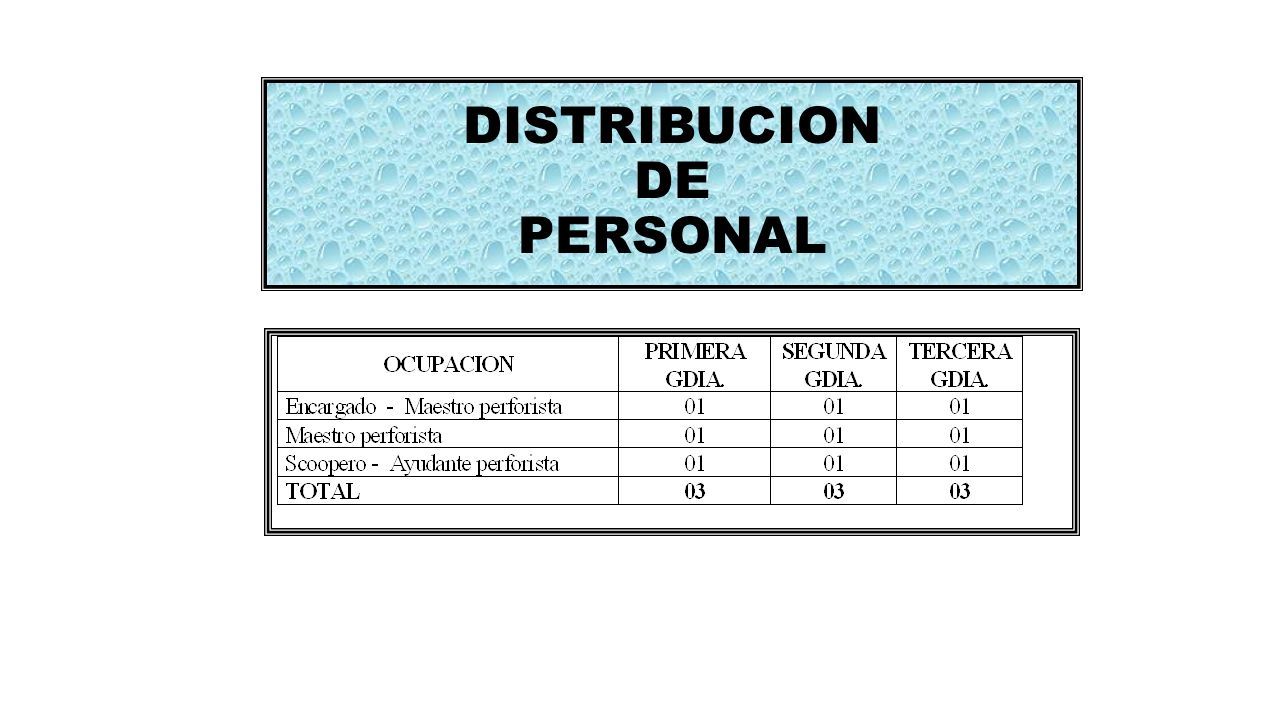

31 DISTRIBUCION DE PERSONAL

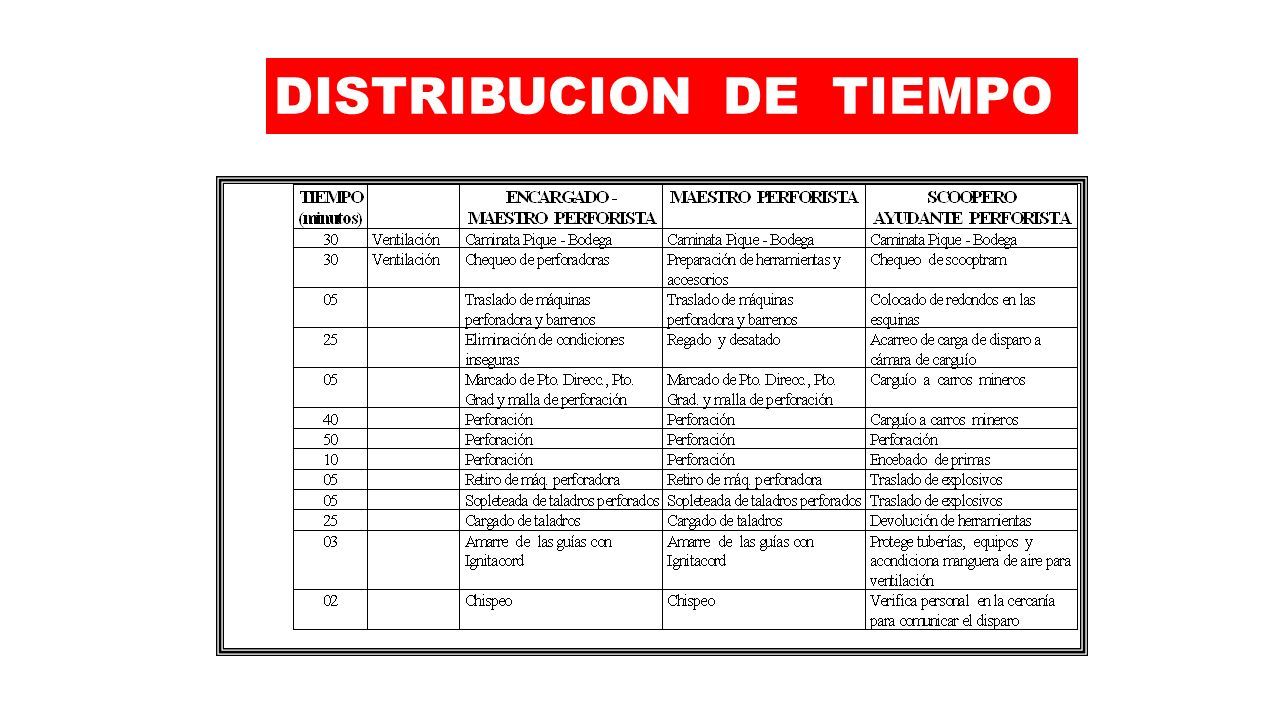

32 DISTRIBUCION DE TIEMPO

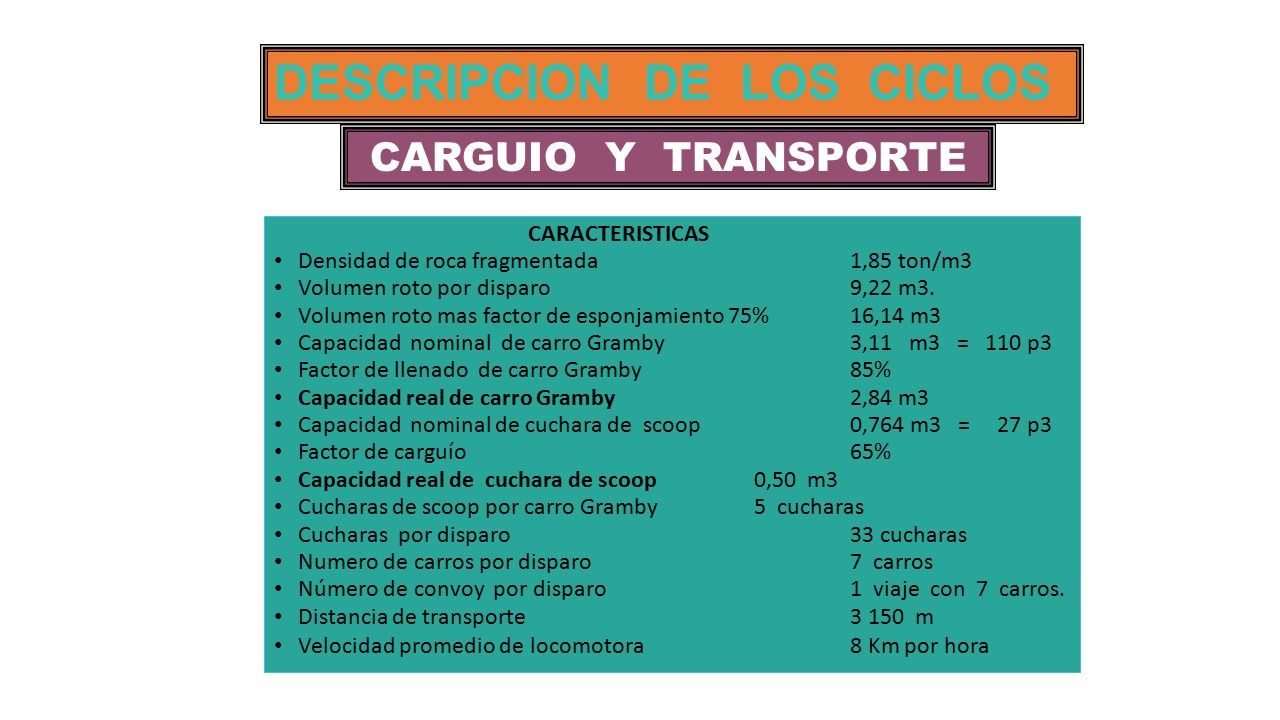

33 CARACTERISTICAS Densidad de roca fragmentada1,85 ton/m3 Volumen roto por disparo9,22 m3. Volumen roto mas factor de esponjamiento 75%16,14 m3 Capacidad nominal de carro Gramby3,11 m3 = 110 p3 Factor de llenado de carro Gramby85% Capacidad real de carro Gramby2,84 m3 Capacidad nominal de cuchara de scoop0,764 m3 = 27 p3 Factor de carguío65% Capacidad real de cuchara de scoop0,50 m3 Cucharas de scoop por carro Gramby5 cucharas Cucharas por disparo33 cucharas Numero de carros por disparo7 carros Número de convoy por disparo1 viaje con 7 carros. Distancia de transporte3 150 m Velocidad promedio de locomotora8 Km por hora DESCRIPCION DE LOS CICLOS CARGUIO Y TRANSPORTE

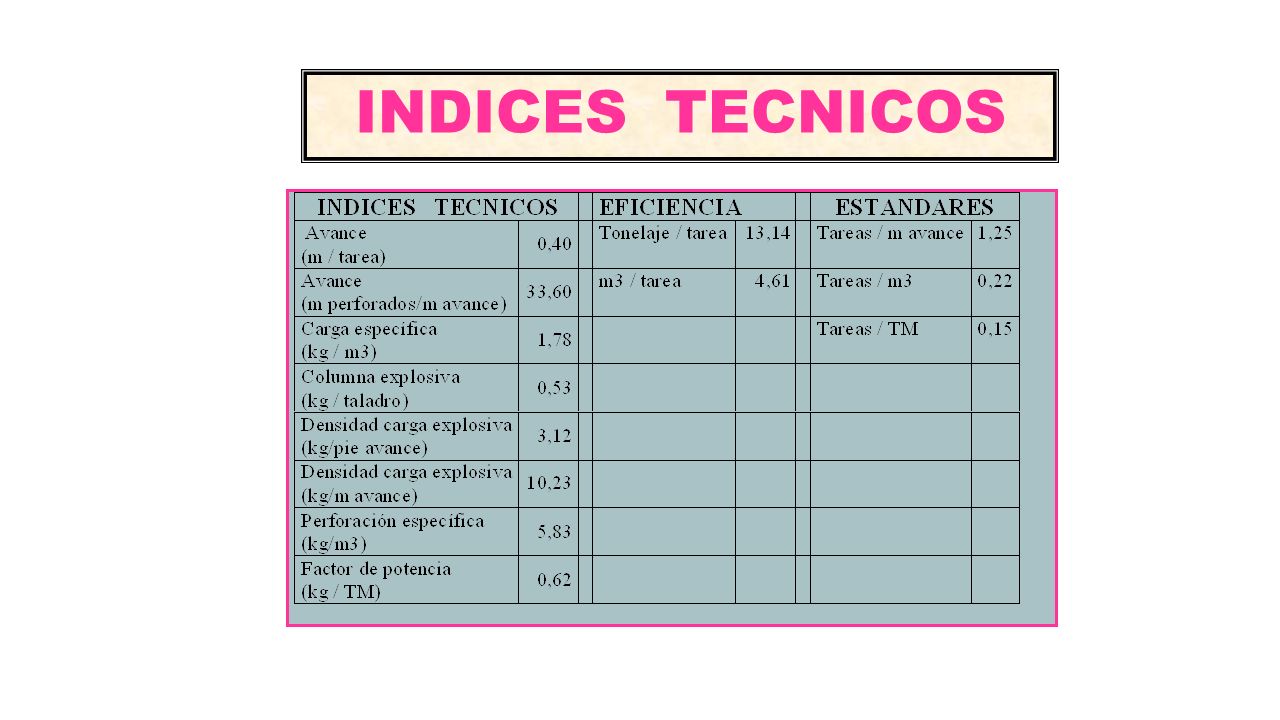

34 INDICES TECNICOS

35

36

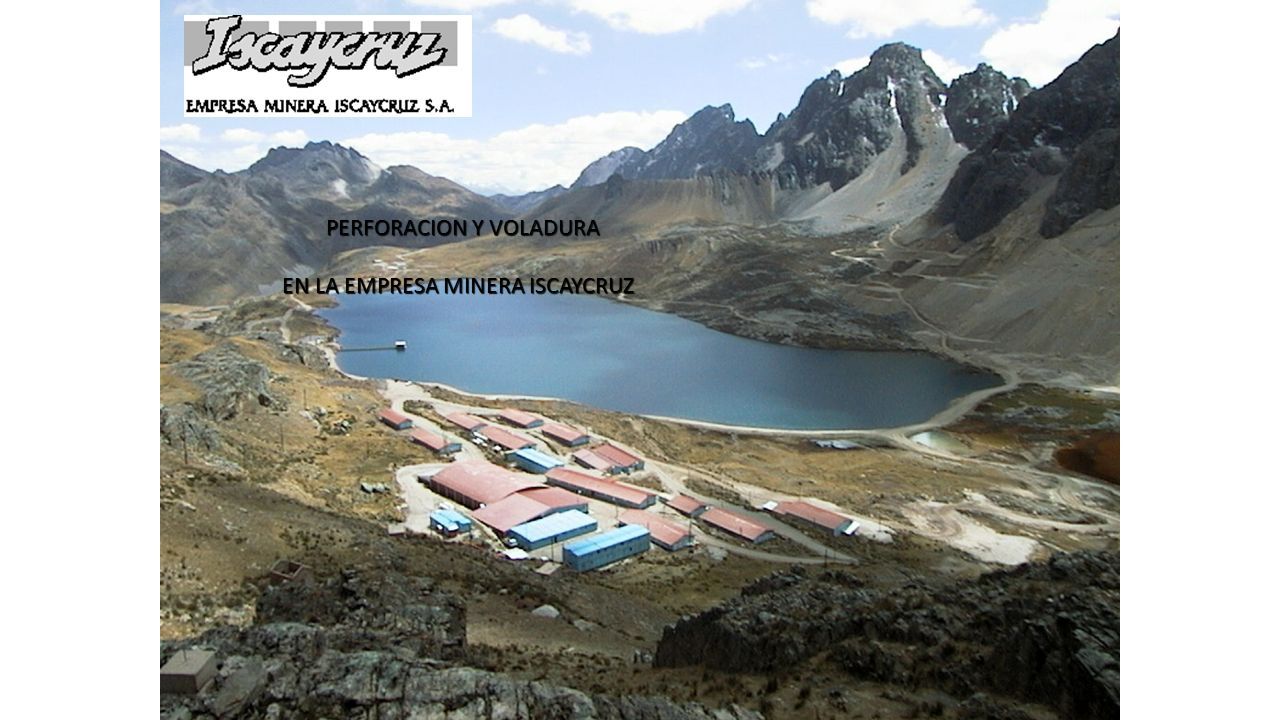

37 PERFORACION Y VOLADURA PERFORACION Y VOLADURA EN LA EMPRESA MINERA ISCAYCRUZ

38 PERFORACION Y VOLADURA MINA MINA LIMPE CENTRO

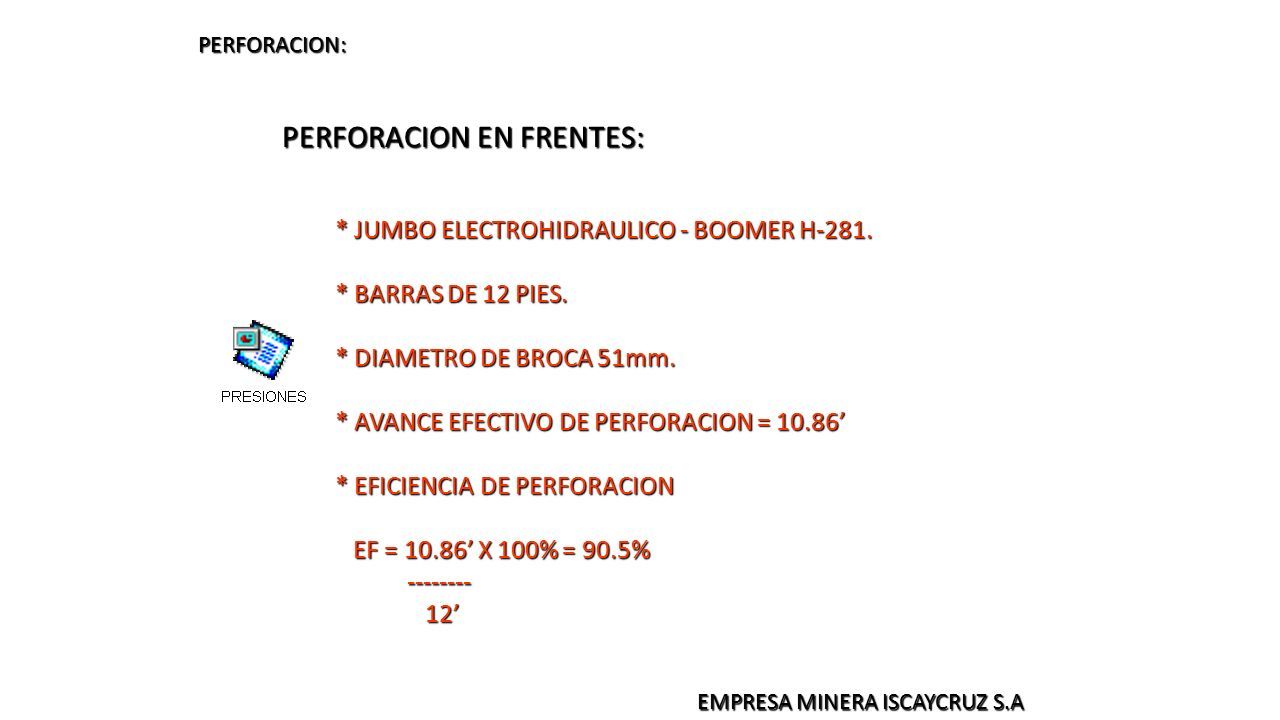

39 EMPRESA MINERA ISCAYCRUZ S.A PERFORACION EN FRENTES: PERFORACION: * JUMBO ELECTROHIDRAULICO - BOOMER H-281. * BARRAS DE 12 PIES. * DIAMETRO DE BROCA 51mm. * AVANCE EFECTIVO DE PERFORACION = 10.86’ * EFICIENCIA DE PERFORACION EF = 10.86’ X 100% = 90.5% EF = 10.86’ X 100% = 90.5% -------- -------- 12’ 12’

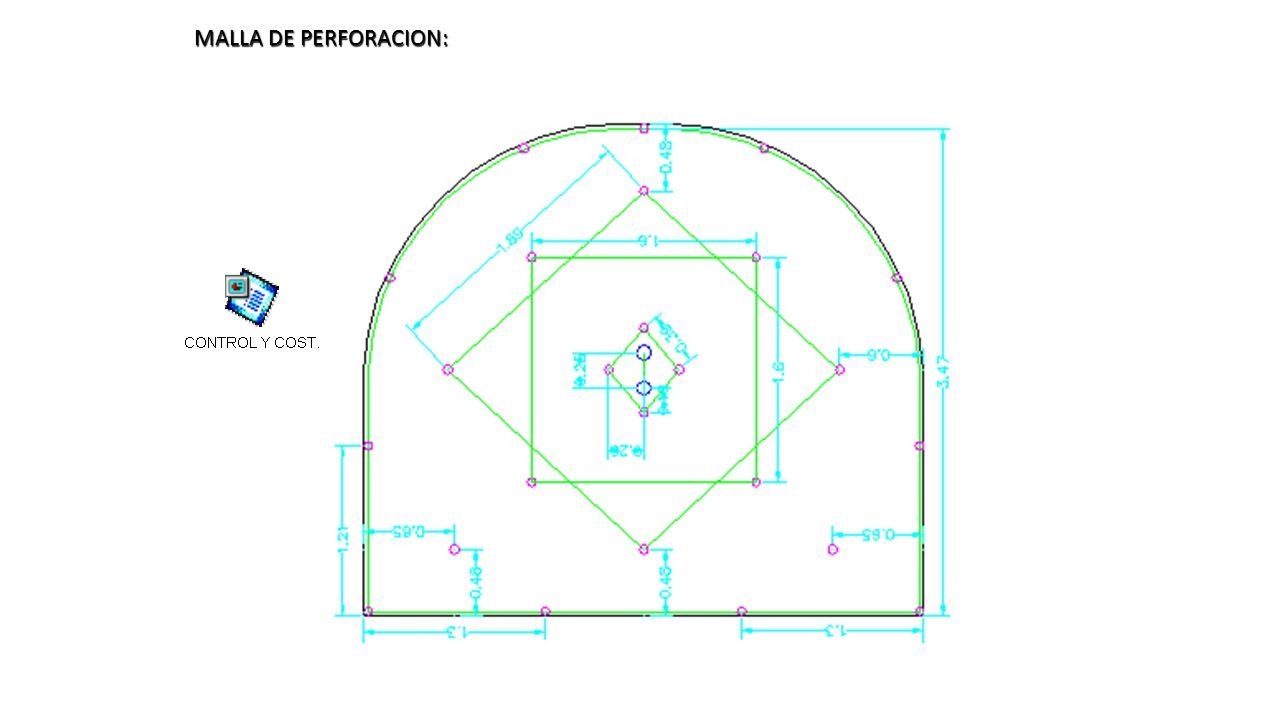

40 MALLA DE PERFORACION:

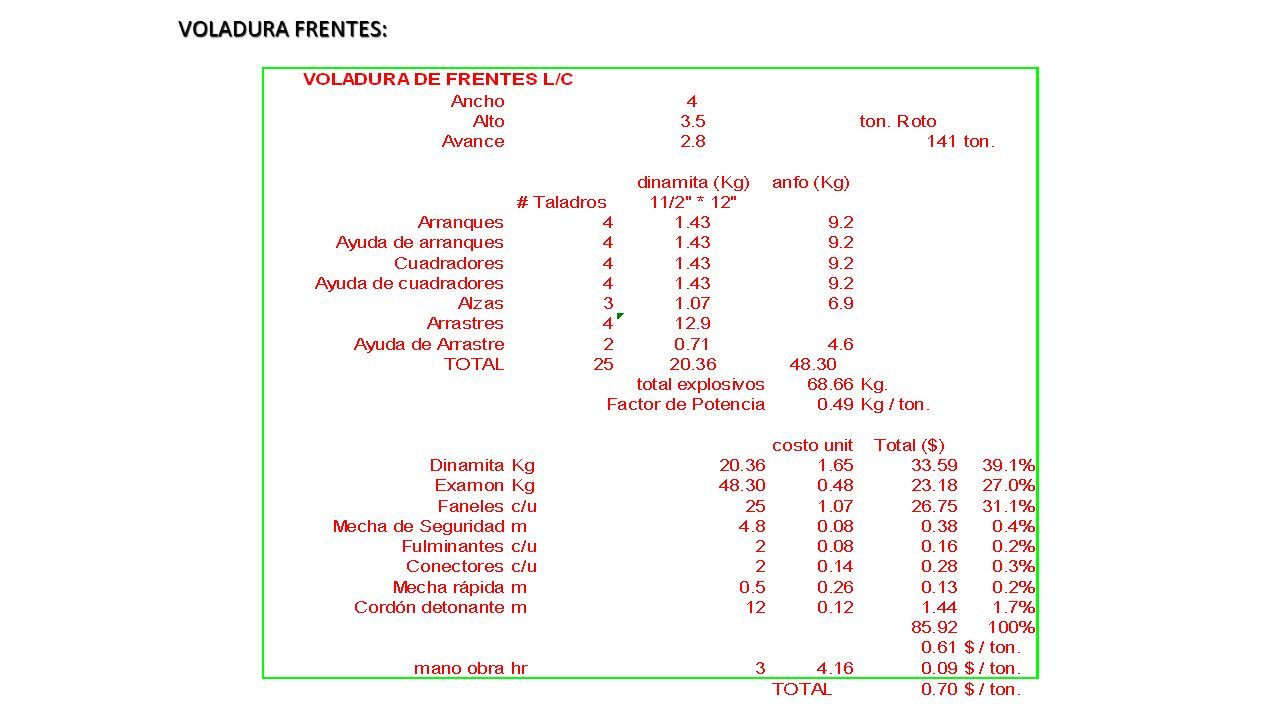

41 VOLADURA FRENTES:

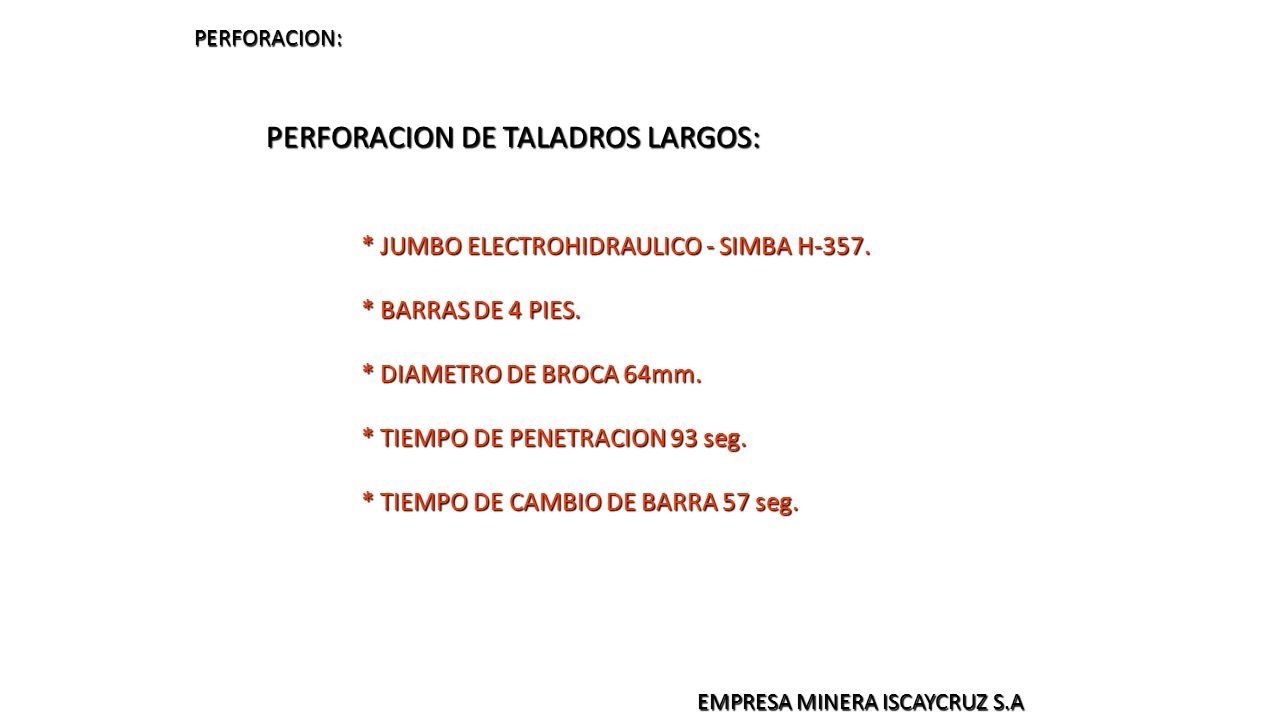

42 EMPRESA MINERA ISCAYCRUZ S.A PERFORACION: * JUMBO ELECTROHIDRAULICO - SIMBA H-357. * BARRAS DE 4 PIES. * DIAMETRO DE BROCA 64mm. * TIEMPO DE PENETRACION 93 seg. * TIEMPO DE CAMBIO DE BARRA 57 seg. PERFORACION DE TALADROS LARGOS:

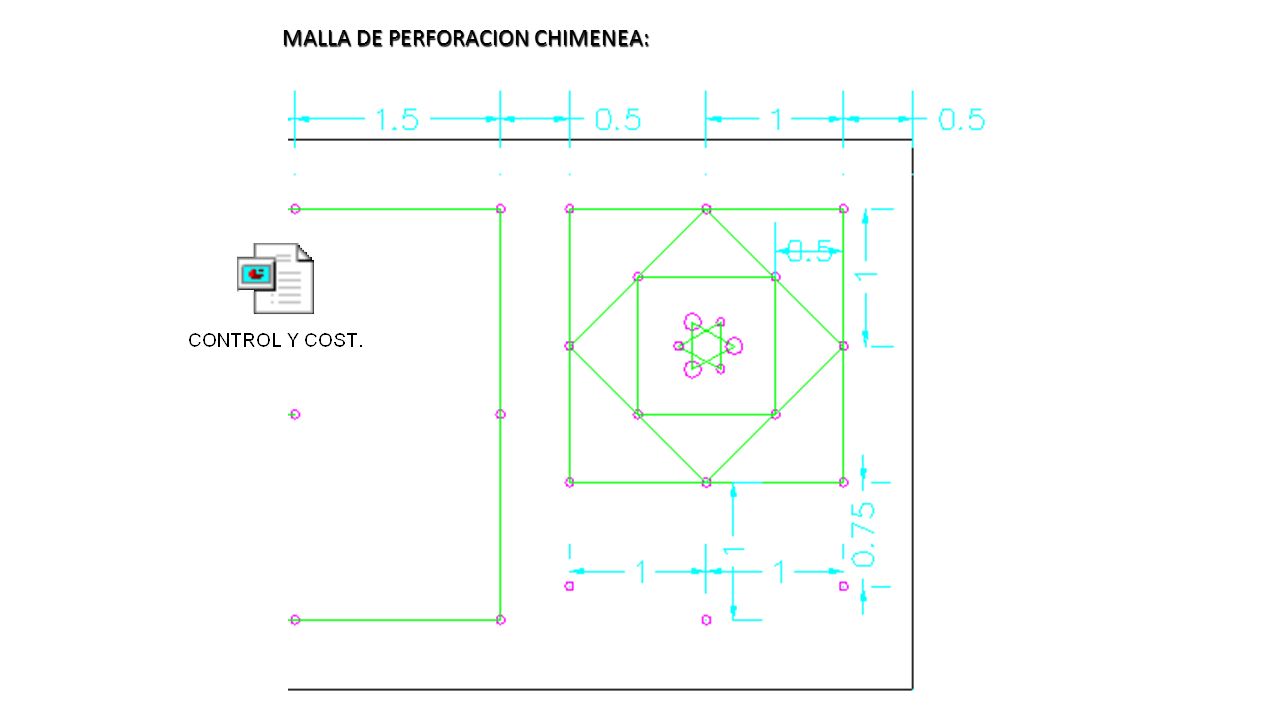

43 MALLA DE PERFORACION CHIMENEA:

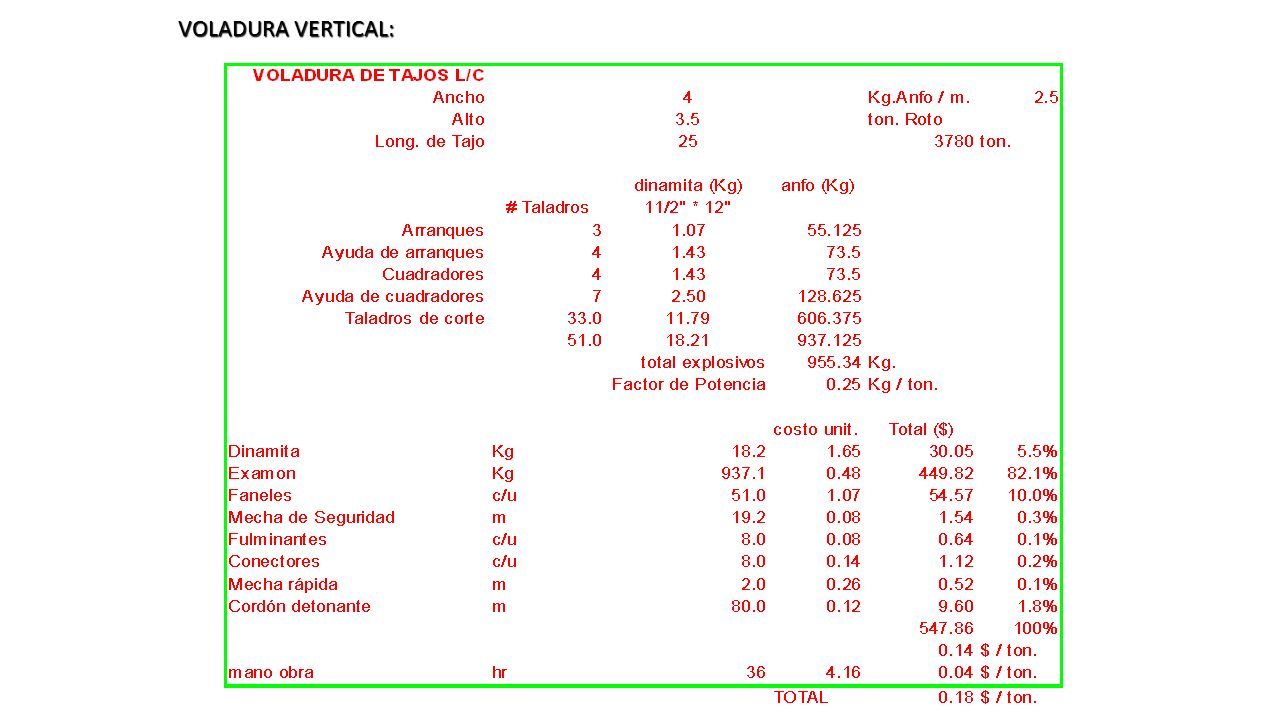

44 VOLADURA VERTICAL:

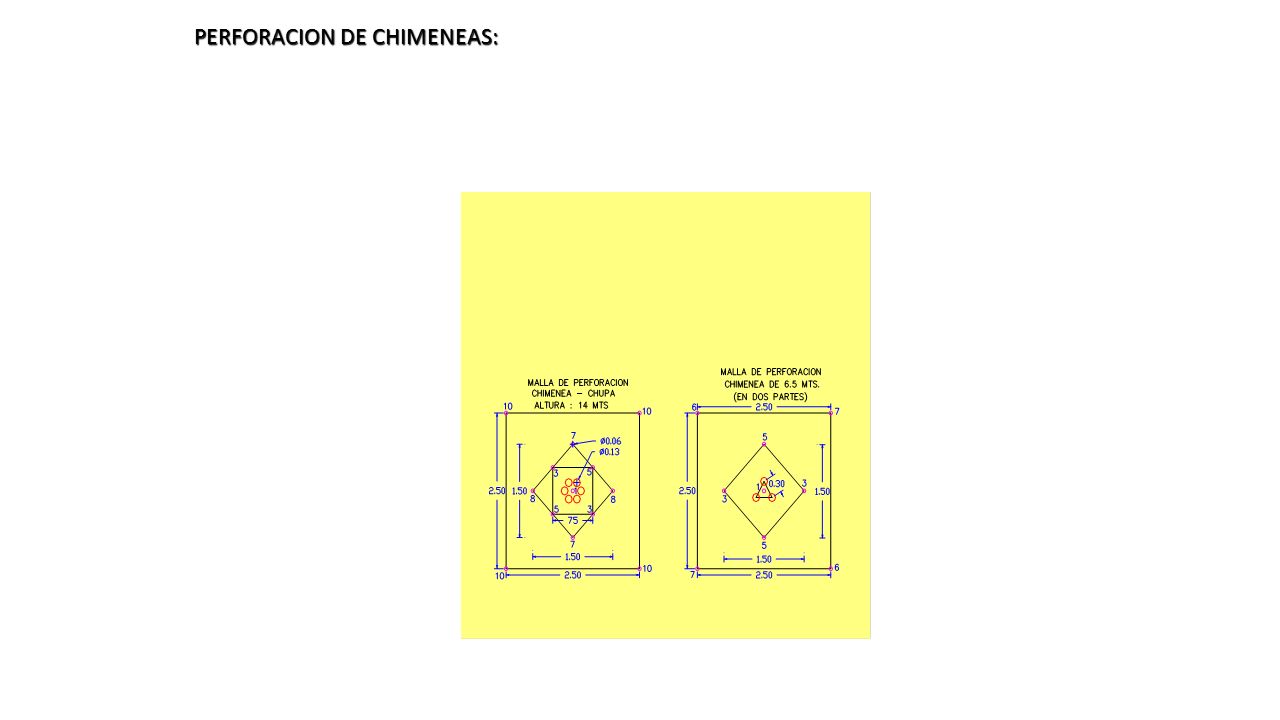

45 PERFORACION DE CHIMENEAS:

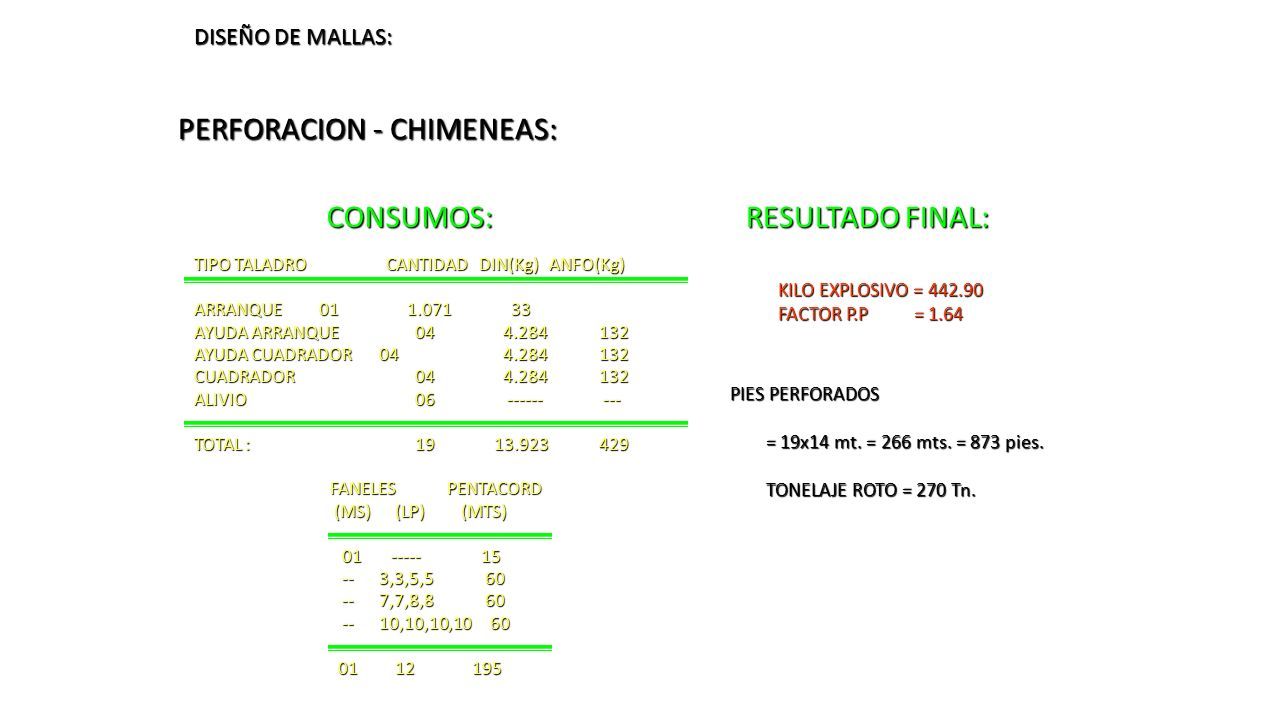

46 DISEÑO DE MALLAS: PERFORACION - CHIMENEAS: TIPO TALADROCANTIDAD DIN(Kg) ANFO(Kg) ARRANQUE 01 1.071 33 AYUDA ARRANQUE 04 4.284 132 AYUDA CUADRADOR 04 4.284 132 CUADRADOR 04 4.284 132 ALIVIO 06 ------ --- TOTAL : 19 13.923 429 FANELES PENTACORD (MS) (LP) (MTS) (MS) (LP) (MTS) 01 ----- 15 01 ----- 15 -- 3,3,5,5 60 -- 3,3,5,5 60 -- 7,7,8,8 60 -- 7,7,8,8 60 -- 10,10,10,10 60 -- 10,10,10,10 60 01 12 195 01 12 195CONSUMOS: PIES PERFORADOS = 19x14 mt. = 266 mts. = 873 pies. = 19x14 mt. = 266 mts. = 873 pies. TONELAJE ROTO = 270 Tn. TONELAJE ROTO = 270 Tn. KILO EXPLOSIVO = 442.90 FACTOR P.P = 1.64 RESULTADO FINAL:

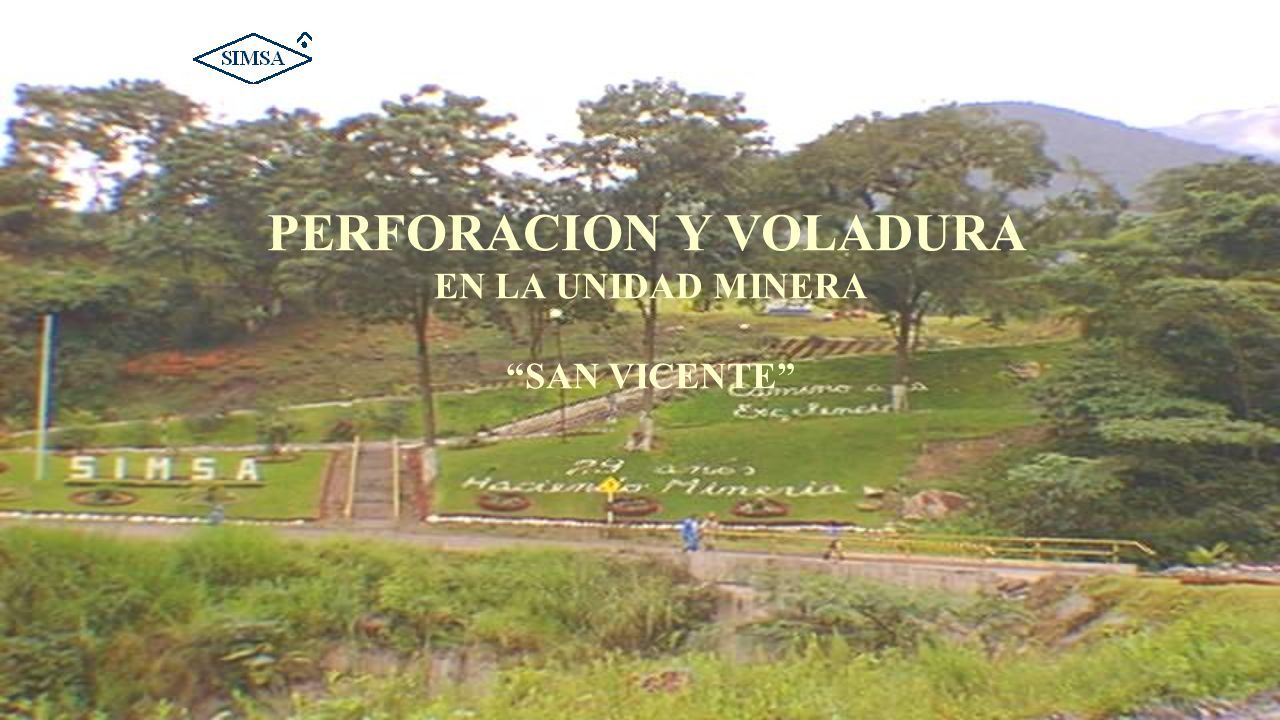

47 PERFORACION Y VOLADURA EN LA UNIDAD MINERA “SAN VICENTE”

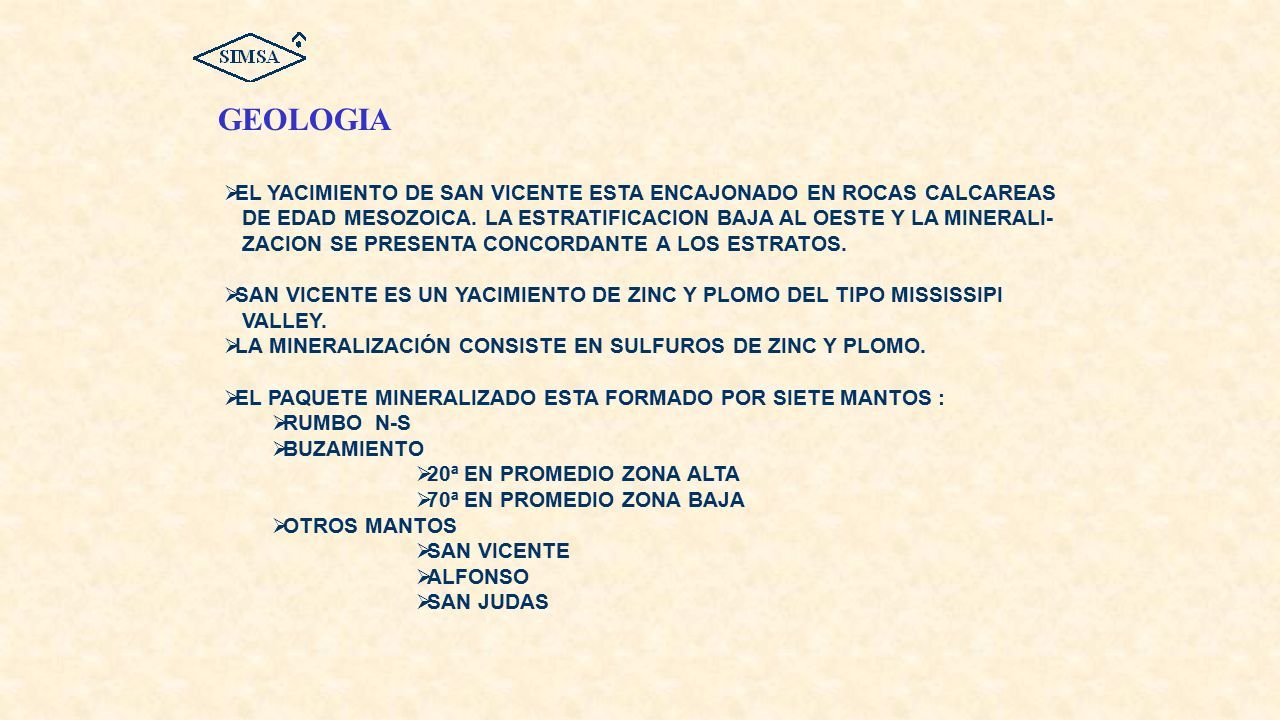

48 GEOLOGIA  EL YACIMIENTO DE SAN VICENTE ESTA ENCAJONADO EN ROCAS CALCAREAS DE EDAD MESOZOICA. LA ESTRATIFICACION BAJA AL OESTE Y LA MINERALI- ZACION SE PRESENTA CONCORDANTE A LOS ESTRATOS.  SAN VICENTE ES UN YACIMIENTO DE ZINC Y PLOMO DEL TIPO MISSISSIPI VALLEY.  LA MINERALIZACIÓN CONSISTE EN SULFUROS DE ZINC Y PLOMO.  EL PAQUETE MINERALIZADO ESTA FORMADO POR SIETE MANTOS :  RUMBO N-S  BUZAMIENTO  20ª EN PROMEDIO ZONA ALTA  70ª EN PROMEDIO ZONA BAJA  OTROS MANTOS  SAN VICENTE  ALFONSO  SAN JUDAS

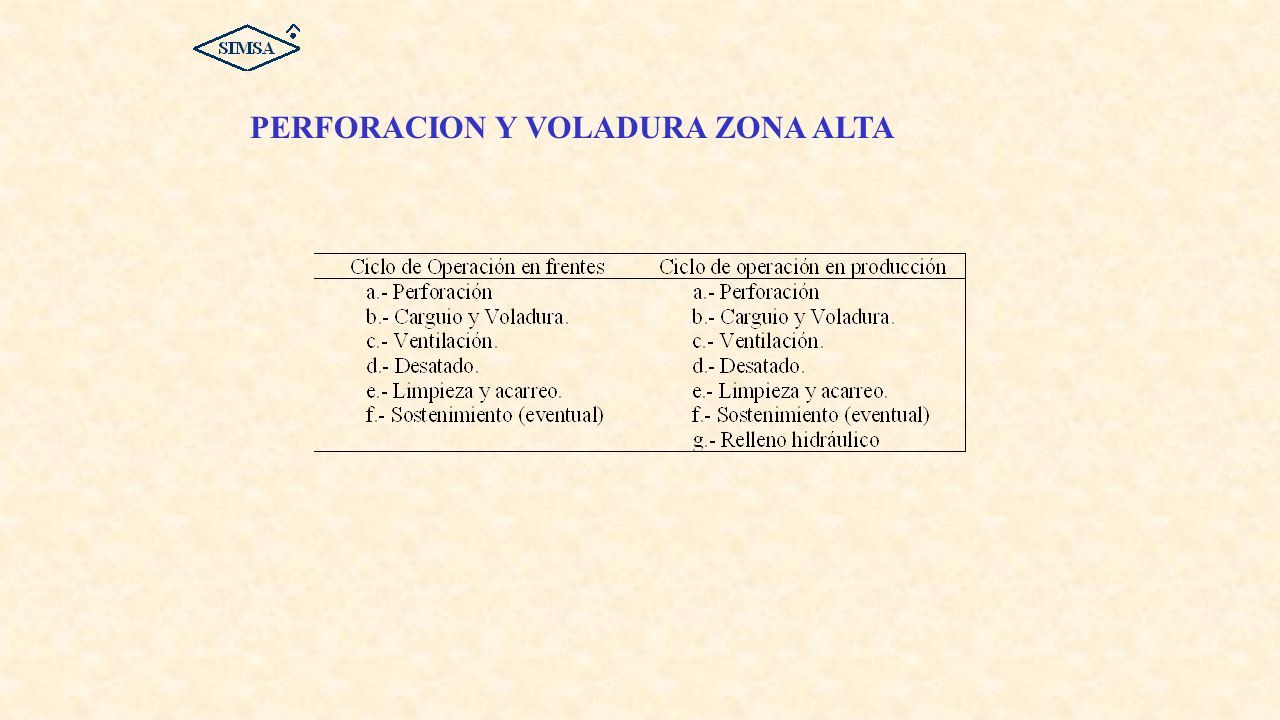

49 PERFORACION Y VOLADURA ZONA ALTA

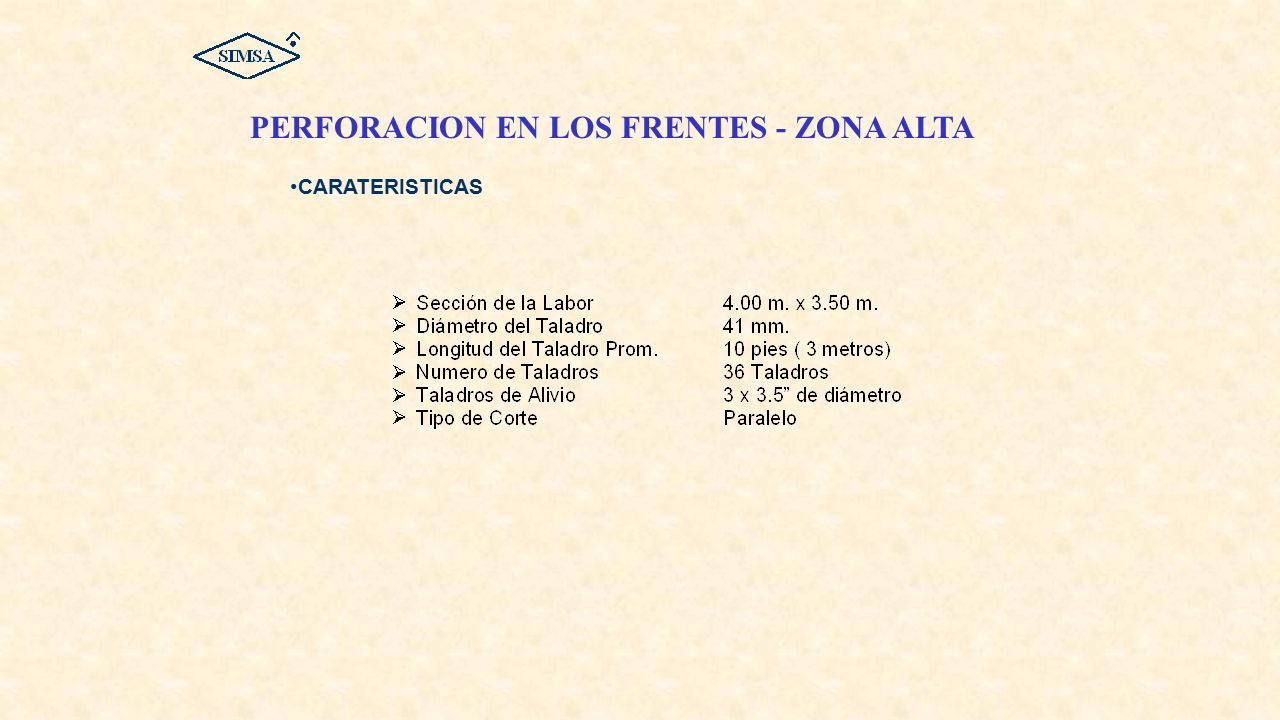

50 PERFORACION EN LOS FRENTES - ZONA ALTA CARATERISTICAS

51

52 VOLADURA EN LOS FRENTES - ZONA ALTA  VOLADURA CONTROLADA  USO DE EMULSION 60  FACTOR DE POTENCIA = 1.72 Kg/m3

53

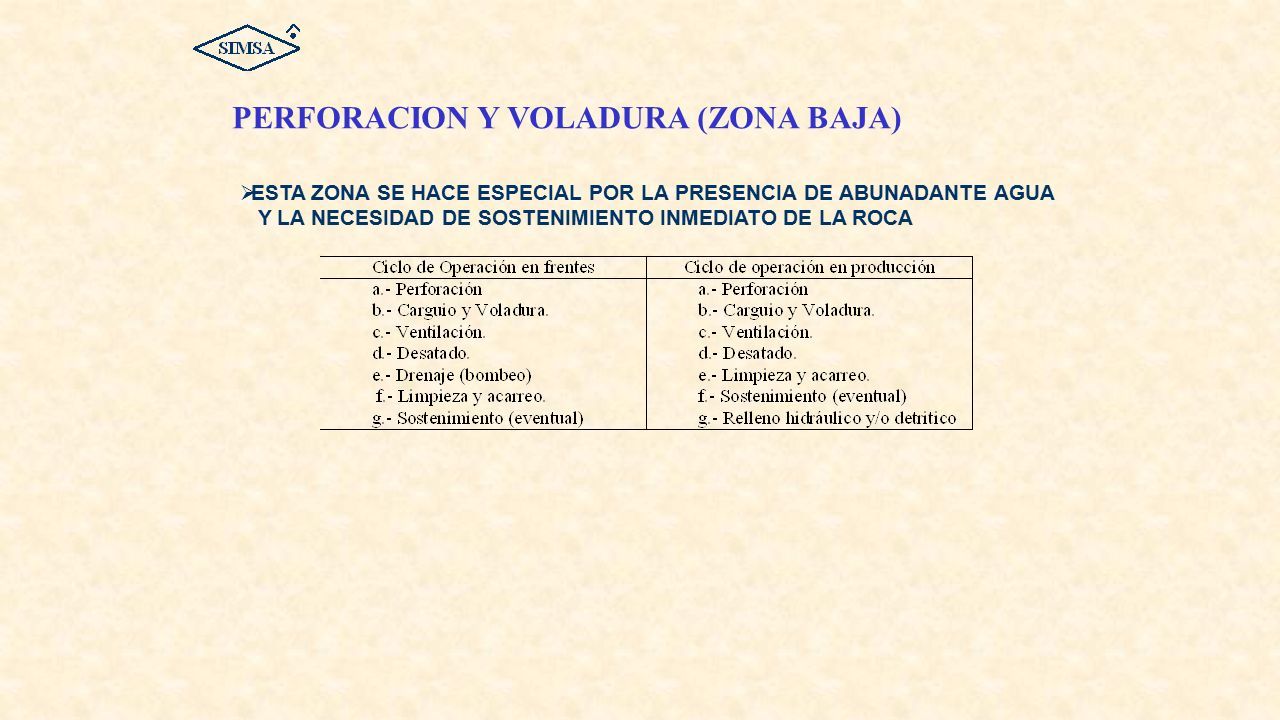

54 PERFORACION Y VOLADURA (ZONA BAJA)  ESTA ZONA SE HACE ESPECIAL POR LA PRESENCIA DE ABUNADANTE AGUA Y LA NECESIDAD DE SOSTENIMIENTO INMEDIATO DE LA ROCA

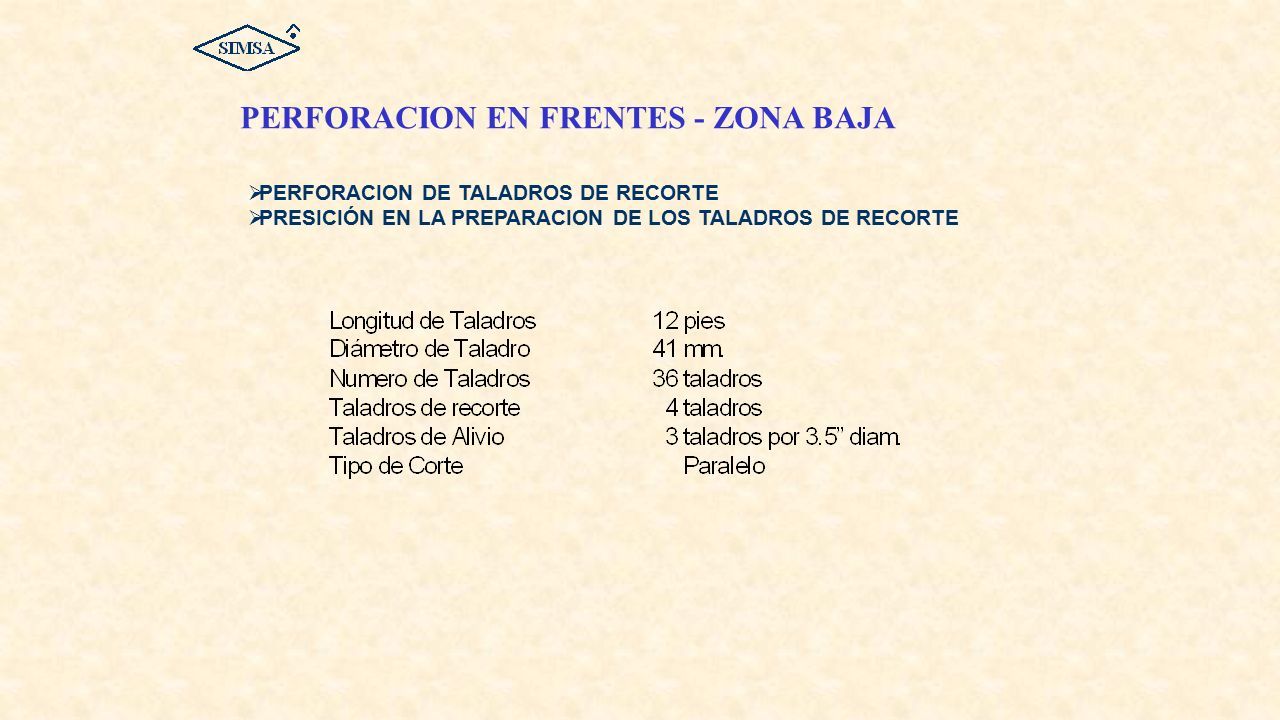

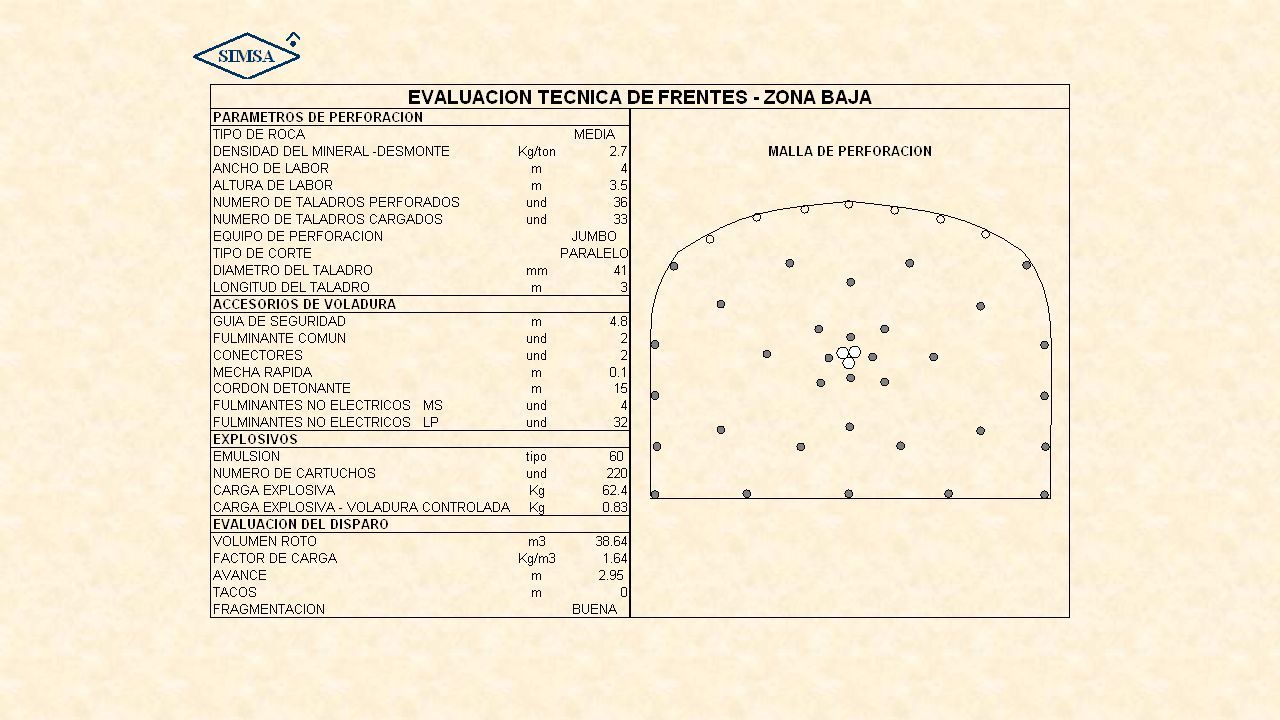

55 PERFORACION EN FRENTES - ZONA BAJA  PERFORACION DE TALADROS DE RECORTE  PRESICIÓN EN LA PREPARACION DE LOS TALADROS DE RECORTE

56

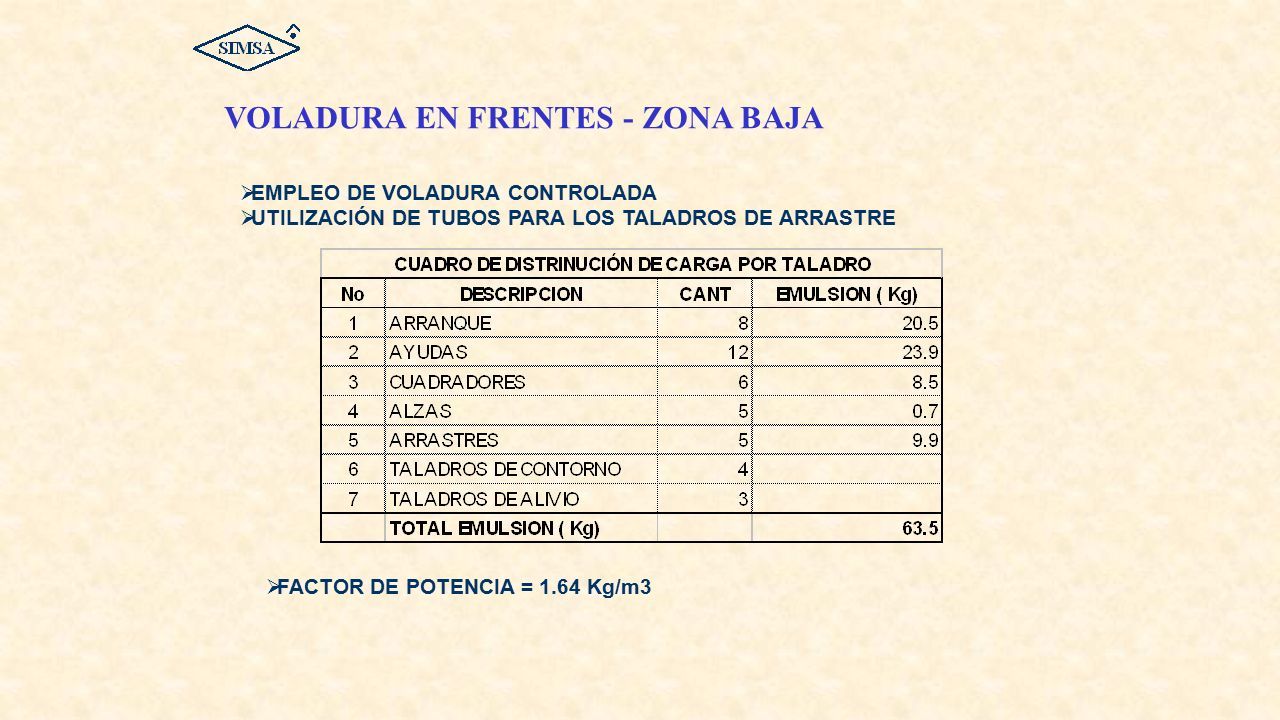

57 VOLADURA EN FRENTES - ZONA BAJA  EMPLEO DE VOLADURA CONTROLADA  UTILIZACIÓN DE TUBOS PARA LOS TALADROS DE ARRASTRE  FACTOR DE POTENCIA = 1.64 Kg/m3
