Seminario sobre la cartografía de los hábitat españoles

Presentación del tema: "Seminario sobre la cartografía de los hábitat españoles"— Transcripción de la presentación:

1 Seminario sobre la cartografía de los hábitat españoles
Evolución y estado actual de la cartografía de hábitat en la CCAA de Cantabria. Seminario sobre la cartografía de los hábitat españoles Madrid, 16 de octubre de 2017

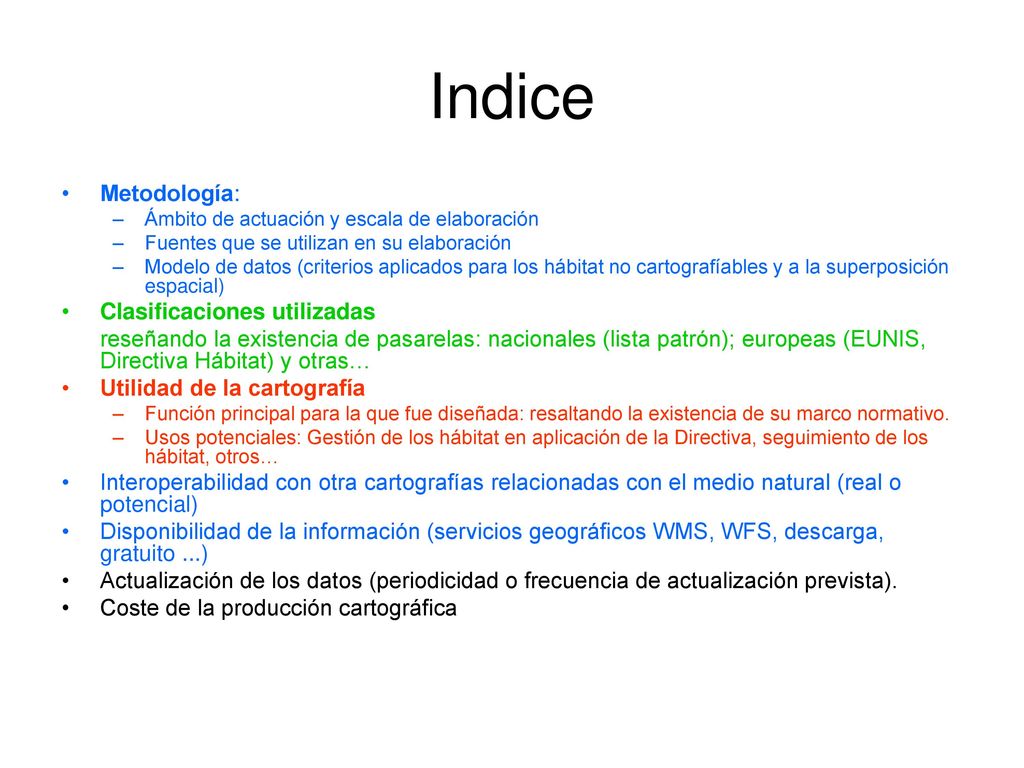

2 Indice Metodología: Clasificaciones utilizadas
Ámbito de actuación y escala de elaboración            Fuentes que se utilizan en su elaboración Modelo de datos (criterios aplicados para los hábitat no cartografíables y a la superposición espacial) Clasificaciones utilizadas reseñando la existencia de pasarelas: nacionales (lista patrón); europeas (EUNIS, Directiva Hábitat) y otras… Utilidad de la cartografía Función principal para la que fue diseñada: resaltando la existencia de su marco normativo. Usos potenciales: Gestión de los hábitat en aplicación de la Directiva, seguimiento de los hábitat, otros… Interoperabilidad con otra cartografías relacionadas con el medio natural (real o potencial) Disponibilidad de la información (servicios geográficos WMS, WFS, descarga, gratuito ...) Actualización de los datos (periodicidad o frecuencia de actualización prevista). Coste de la producción cartográfica

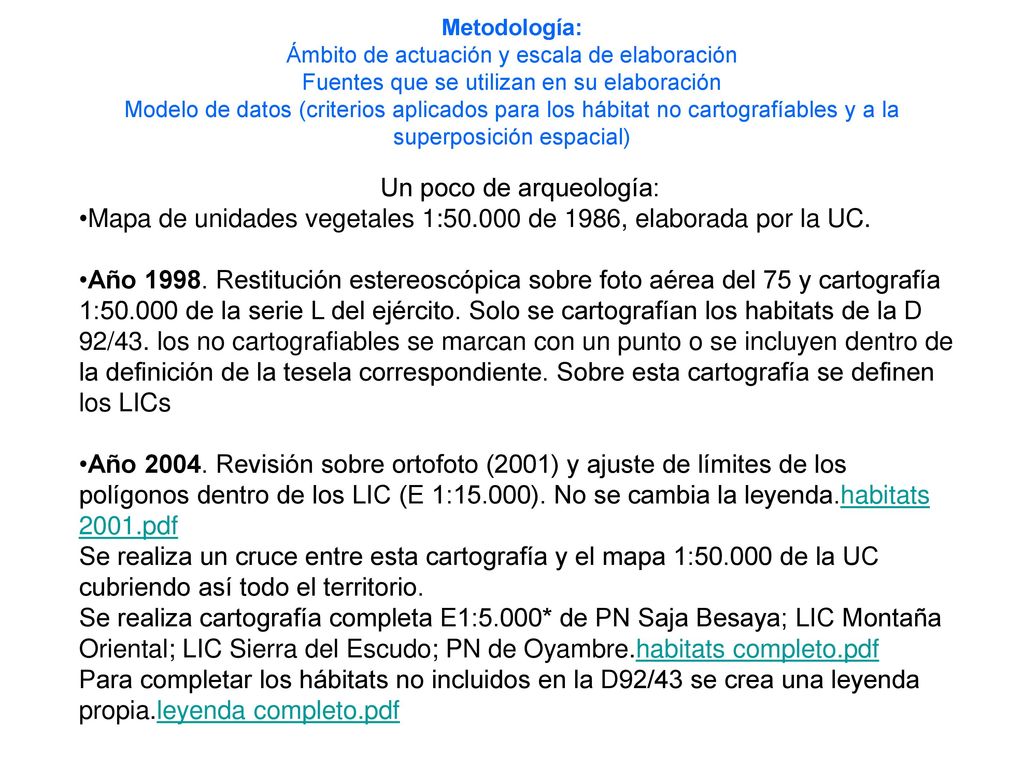

3 Un poco de arqueología:
Metodología: Ámbito de actuación y escala de elaboración Fuentes que se utilizan en su elaboración Modelo de datos (criterios aplicados para los hábitat no cartografíables y a la superposición espacial) Un poco de arqueología: Mapa de unidades vegetales 1: de 1986, elaborada por la UC. Año Restitución estereoscópica sobre foto aérea del 75 y cartografía 1: de la serie L del ejército. Solo se cartografían los habitats de la D 92/43. los no cartografiables se marcan con un punto o se incluyen dentro de la definición de la tesela correspondiente. Sobre esta cartografía se definen los LICs Año Revisión sobre ortofoto (2001) y ajuste de límites de los polígonos dentro de los LIC (E 1:15.000). No se cambia la leyenda.habitats 2001.pdf Se realiza un cruce entre esta cartografía y el mapa 1: de la UC cubriendo así todo el territorio. Se realiza cartografía completa E1:5.000* de PN Saja Besaya; LIC Montaña Oriental; LIC Sierra del Escudo; PN de Oyambre.habitats completo.pdf Para completar los hábitats no incluidos en la D92/43 se crea una leyenda propia.leyenda completo.pdf

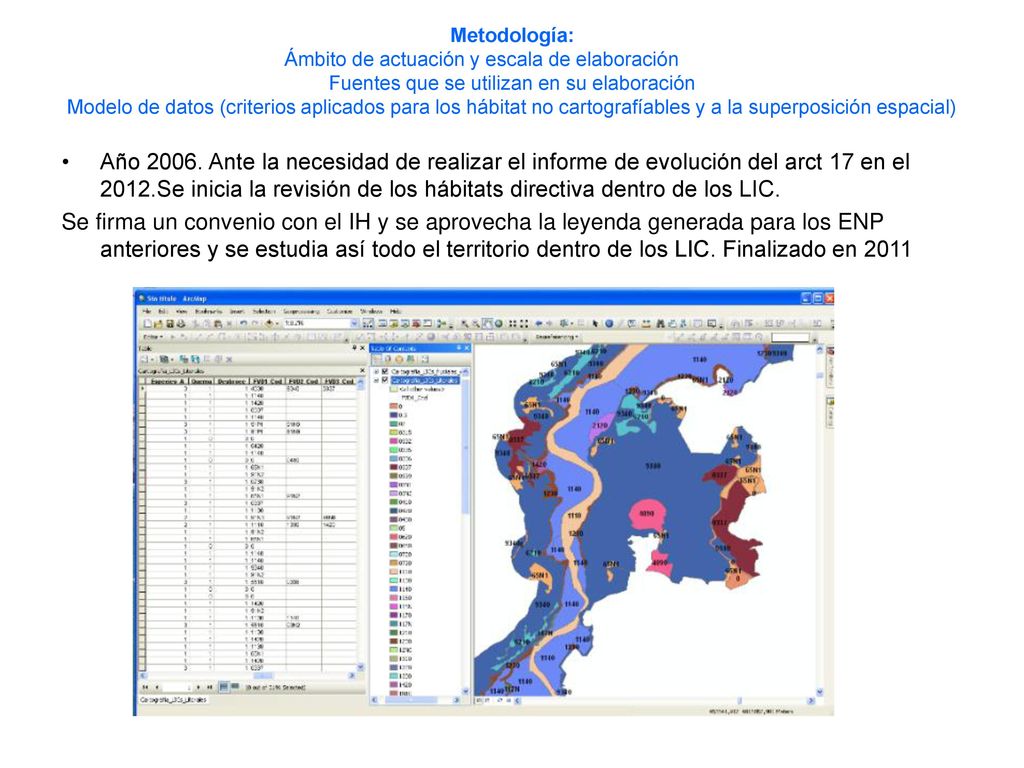

4 Metodología: Ámbito de actuación y escala de elaboración            Fuentes que se utilizan en su elaboración Modelo de datos (criterios aplicados para los hábitat no cartografíables y a la superposición espacial) Año Ante la necesidad de realizar el informe de evolución del arct 17 en el 2012.Se inicia la revisión de los hábitats directiva dentro de los LIC. Se firma un convenio con el IH y se aprovecha la leyenda generada para los ENP anteriores y se estudia así todo el territorio dentro de los LIC. Finalizado en 2011

5 ALGORITMO DE MODELADO ESTADISTICO PREDICCIONES ESPACIALES
Metodología: Ámbito de actuación y escala de elaboración            Fuentes que se utilizan en su elaboración Modelo de datos (criterios aplicados para los hábitat no cartografíables y a la superposición espacial) 2016. Ante la urgencia de aprobar los planes de gestión de los ZEC, la disponibilidad presupuestaria y la previsión de un nuevo informe sexenal, se revisan los objetivos y se plantea una nueva metodología con el IH. MaxEnt (Phillips et al., 2006) 1 2 ALGORITMO DE MODELADO ESTADISTICO DATOS DE OCURRENCIA PREDICTORES PREDICCIONES ESPACIALES CARTOGRAFÍA…

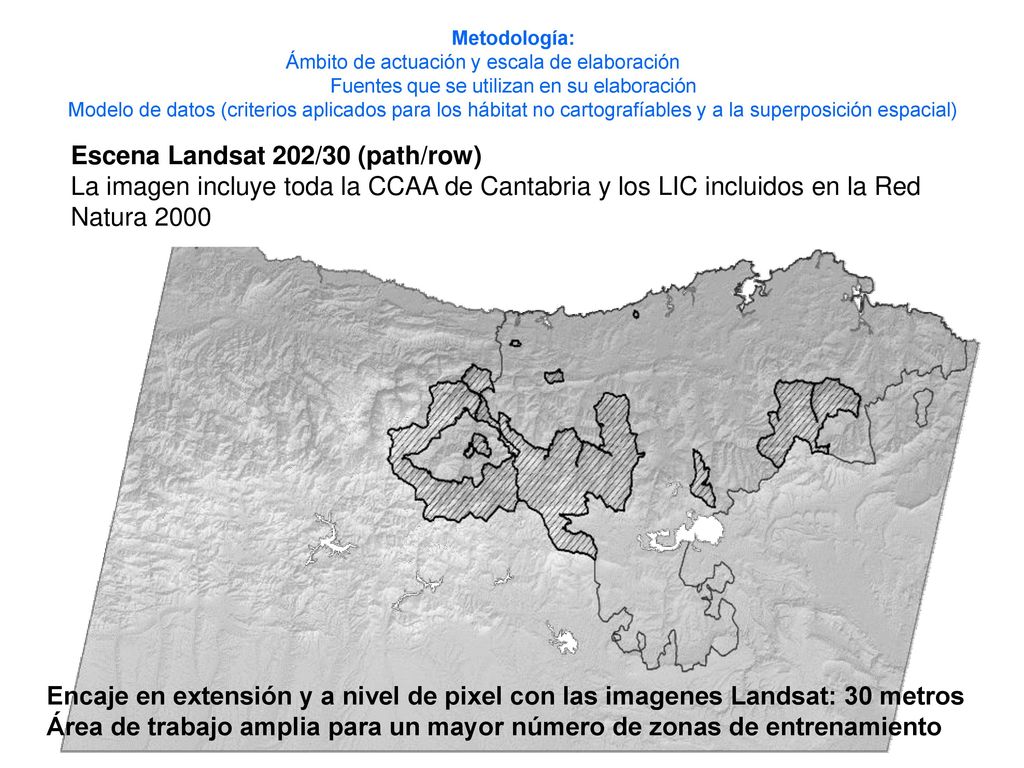

6 Escena Landsat 202/30 (path/row)
Metodología: Ámbito de actuación y escala de elaboración            Fuentes que se utilizan en su elaboración Modelo de datos (criterios aplicados para los hábitat no cartografíables y a la superposición espacial) Escena Landsat 202/30 (path/row) La imagen incluye toda la CCAA de Cantabria y los LIC incluidos en la Red Natura 2000 Encaje en extensión y a nivel de pixel con las imagenes Landsat: 30 metros Área de trabajo amplia para un mayor número de zonas de entrenamiento

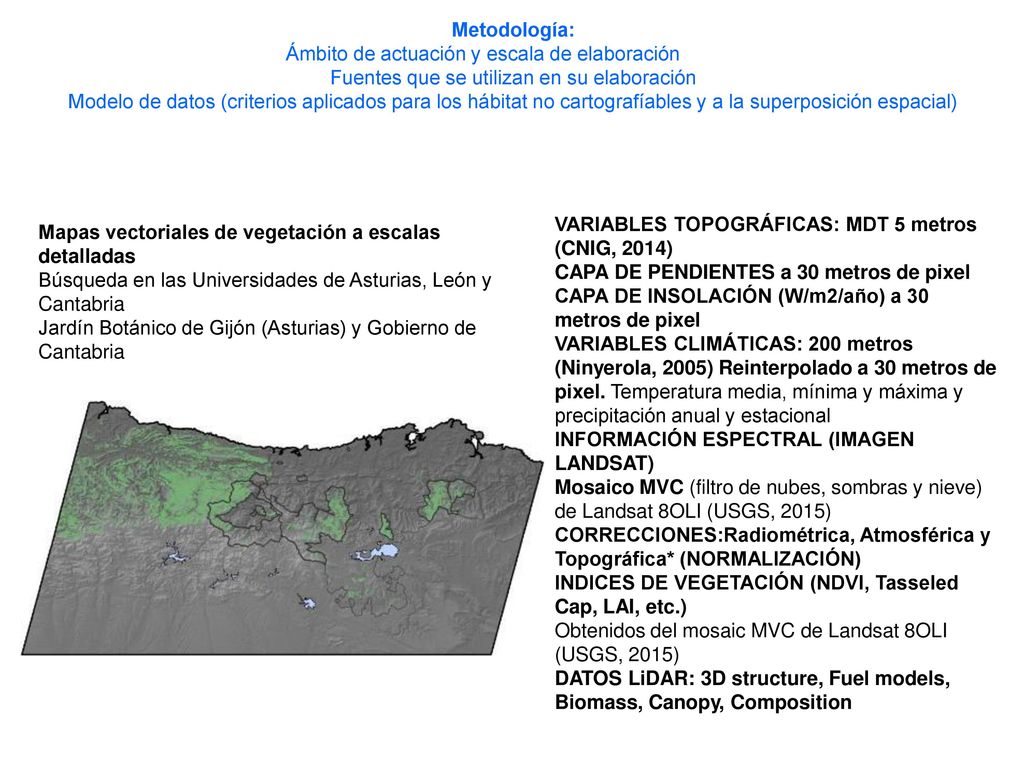

7 Metodología: Ámbito de actuación y escala de elaboración            Fuentes que se utilizan en su elaboración Modelo de datos (criterios aplicados para los hábitat no cartografíables y a la superposición espacial) VARIABLES TOPOGRÁFICAS: MDT 5 metros (CNIG, 2014) CAPA DE PENDIENTES a 30 metros de pixel CAPA DE INSOLACIÓN (W/m2/año) a 30 metros de pixel VARIABLES CLIMÁTICAS: 200 metros (Ninyerola, 2005) Reinterpolado a 30 metros de pixel. Temperatura media, mínima y máxima y precipitación anual y estacional INFORMACIÓN ESPECTRAL (IMAGEN LANDSAT) Mosaico MVC (filtro de nubes, sombras y nieve) de Landsat 8OLI (USGS, 2015) CORRECCIONES:Radiométrica, Atmosférica y Topográfica* (NORMALIZACIÓN) INDICES DE VEGETACIÓN (NDVI, Tasseled Cap, LAI, etc.) Obtenidos del mosaic MVC de Landsat 8OLI (USGS, 2015) DATOS LiDAR: 3D structure, Fuel models, Biomass, Canopy, Composition Mapas vectoriales de vegetación a escalas detalladas Búsqueda en las Universidades de Asturias, León y Cantabria Jardín Botánico de Gijón (Asturias) y Gobierno de Cantabria

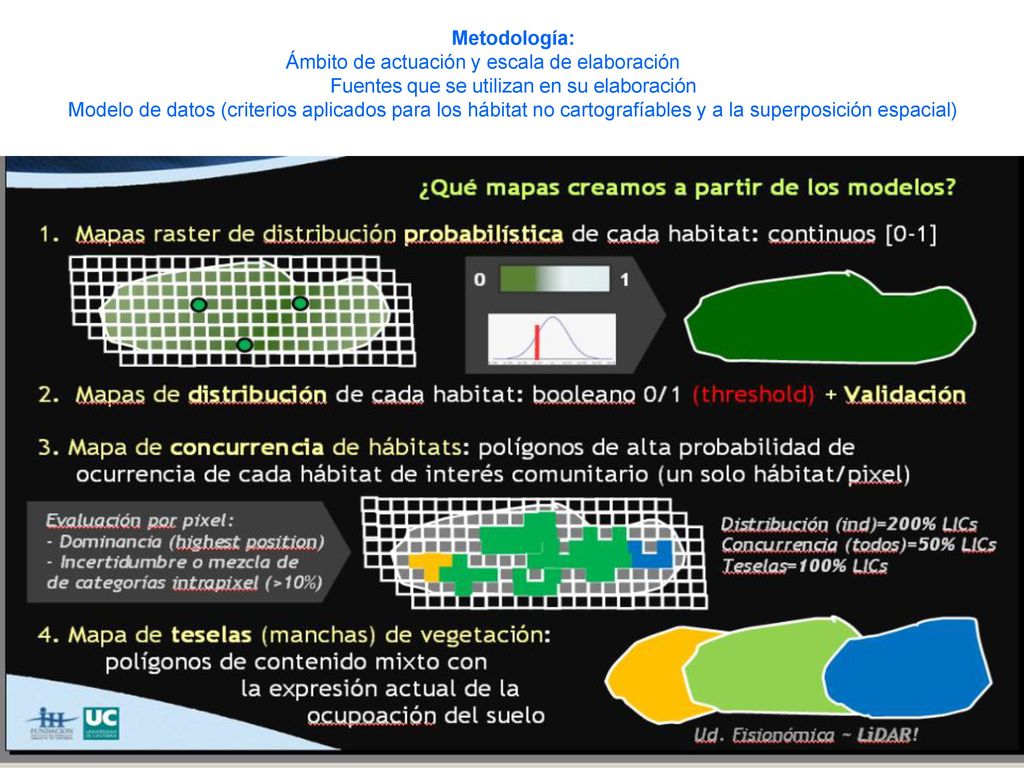

8 Metodología: Ámbito de actuación y escala de elaboración            Fuentes que se utilizan en su elaboración Modelo de datos (criterios aplicados para los hábitat no cartografíables y a la superposición espacial)

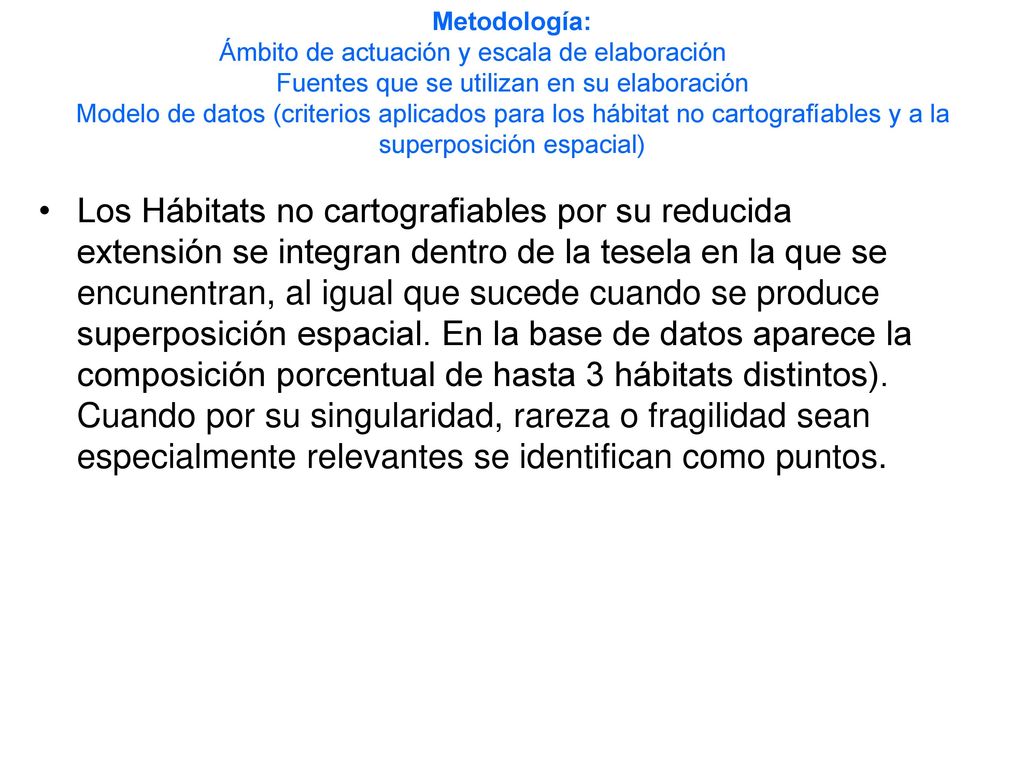

9 Metodología: Ámbito de actuación y escala de elaboración            Fuentes que se utilizan en su elaboración Modelo de datos (criterios aplicados para los hábitat no cartografíables y a la superposición espacial) Los Hábitats no cartografiables por su reducida extensión se integran dentro de la tesela en la que se encunentran, al igual que sucede cuando se produce superposición espacial. En la base de datos aparece la composición porcentual de hasta 3 hábitats distintos). Cuando por su singularidad, rareza o fragilidad sean especialmente relevantes se identifican como puntos.

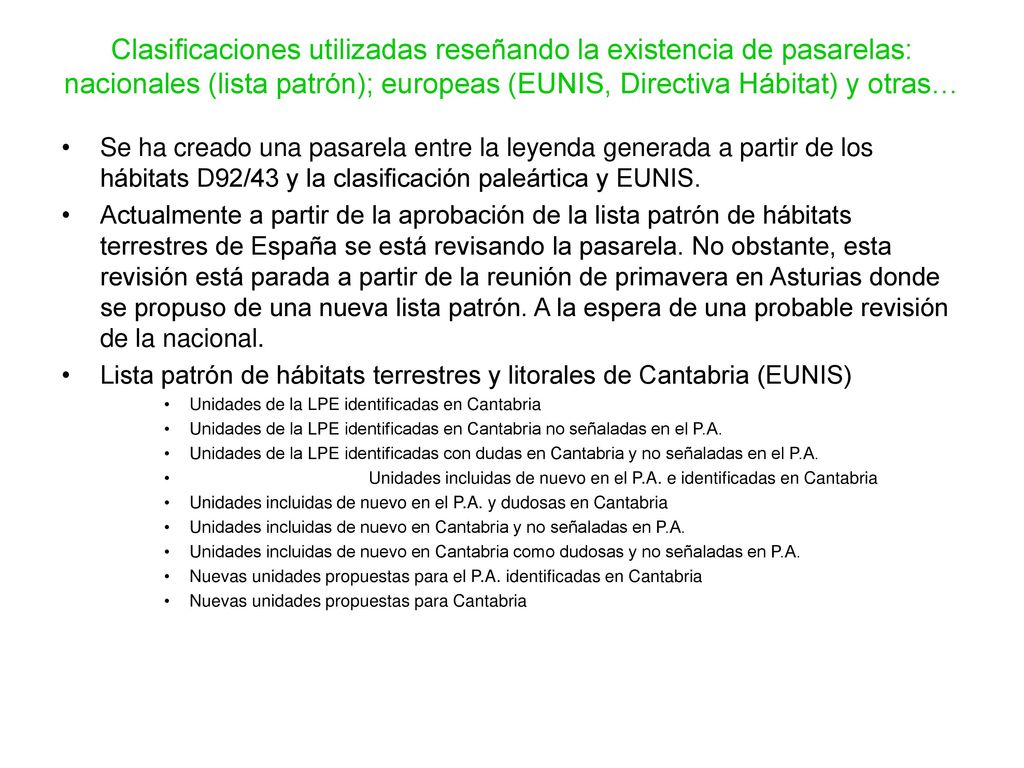

10 Clasificaciones utilizadas reseñando la existencia de pasarelas: nacionales (lista patrón); europeas (EUNIS, Directiva Hábitat) y otras… Se ha creado una pasarela entre la leyenda generada a partir de los hábitats D92/43 y la clasificación paleártica y EUNIS. Actualmente a partir de la aprobación de la lista patrón de hábitats terrestres de España se está revisando la pasarela. No obstante, esta revisión está parada a partir de la reunión de primavera en Asturias donde se propuso de una nueva lista patrón. A la espera de una probable revisión de la nacional. Lista patrón de hábitats terrestres y litorales de Cantabria (EUNIS) Unidades de la LPE identificadas en Cantabria Unidades de la LPE identificadas en Cantabria no señaladas en el P.A. Unidades de la LPE identificadas con dudas en Cantabria y no señaladas en el P.A. Unidades incluidas de nuevo en el P.A. e identificadas en Cantabria Unidades incluidas de nuevo en el P.A. y dudosas en Cantabria Unidades incluidas de nuevo en Cantabria y no señaladas en P.A. Unidades incluidas de nuevo en Cantabria como dudosas y no señaladas en P.A. Nuevas unidades propuestas para el P.A. identificadas en Cantabria Nuevas unidades propuestas para Cantabria

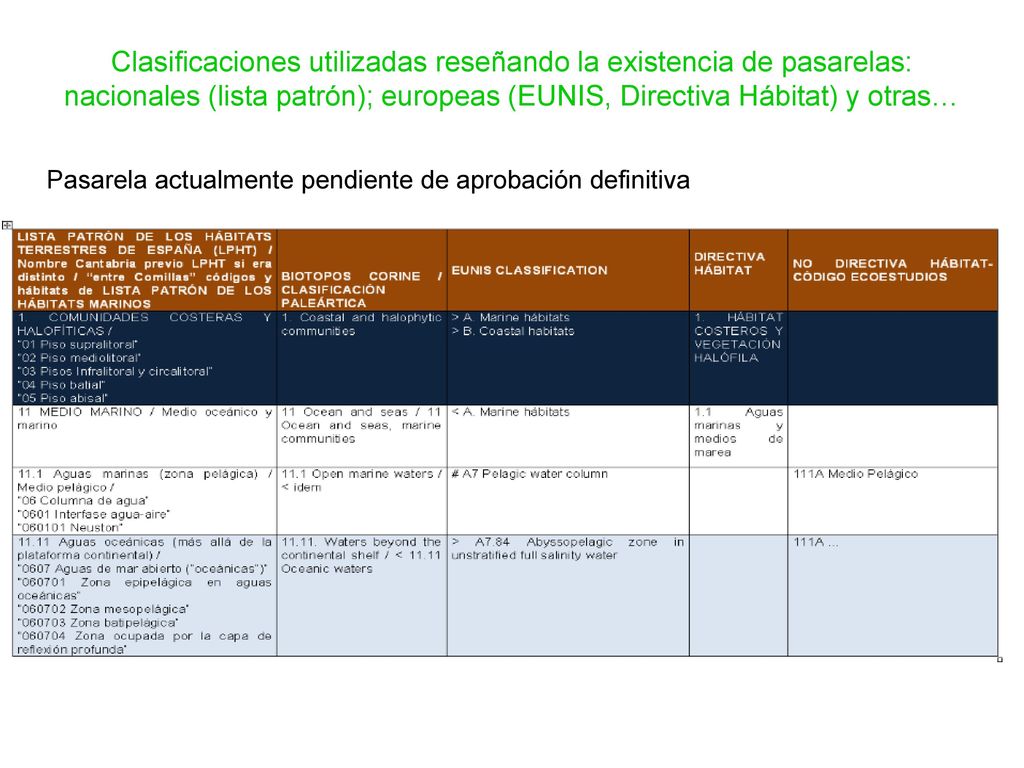

11 Clasificaciones utilizadas reseñando la existencia de pasarelas: nacionales (lista patrón); europeas (EUNIS, Directiva Hábitat) y otras… Pasarela actualmente pendiente de aprobación definitiva

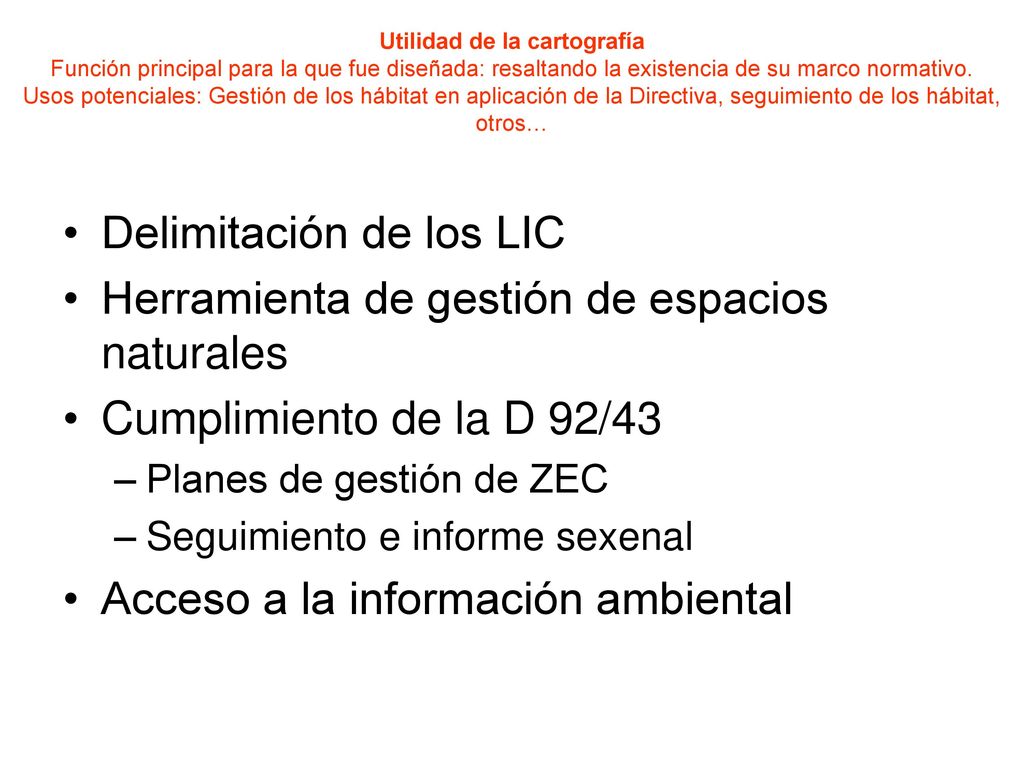

12 Delimitación de los LIC Herramienta de gestión de espacios naturales
Utilidad de la cartografía Función principal para la que fue diseñada: resaltando la existencia de su marco normativo. Usos potenciales: Gestión de los hábitat en aplicación de la Directiva, seguimiento de los hábitat, otros… Delimitación de los LIC Herramienta de gestión de espacios naturales Cumplimiento de la D 92/43 Planes de gestión de ZEC Seguimiento e informe sexenal Acceso a la información ambiental

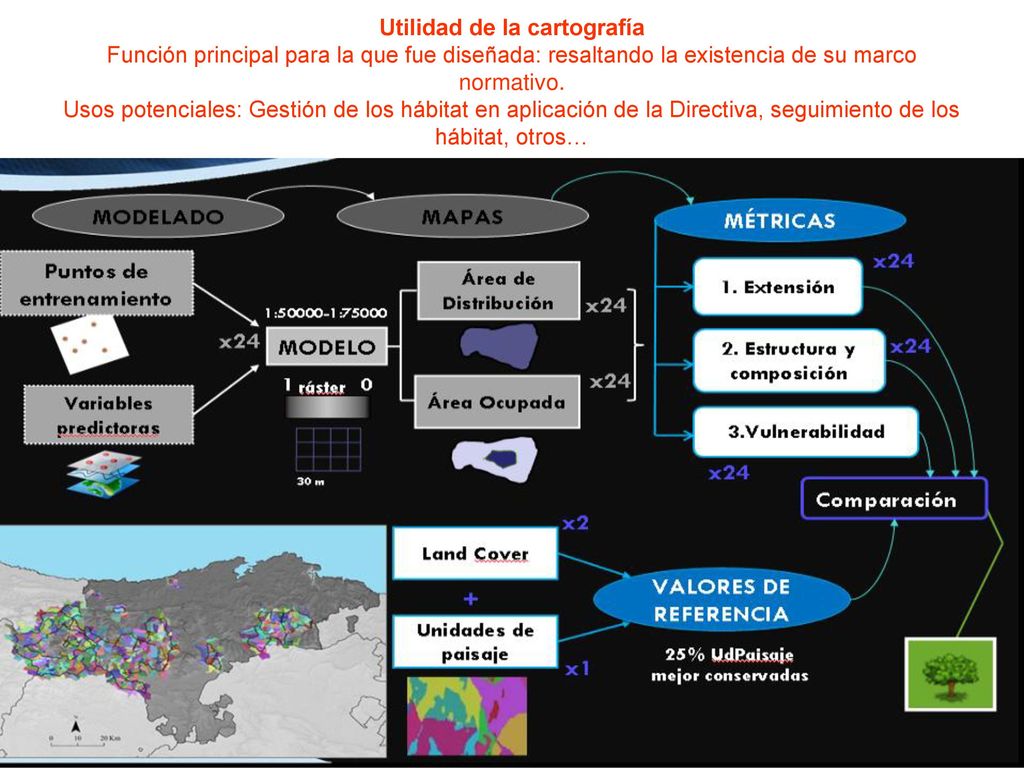

13 Utilidad de la cartografía Función principal para la que fue diseñada: resaltando la existencia de su marco normativo. Usos potenciales: Gestión de los hábitat en aplicación de la Directiva, seguimiento de los hábitat, otros…

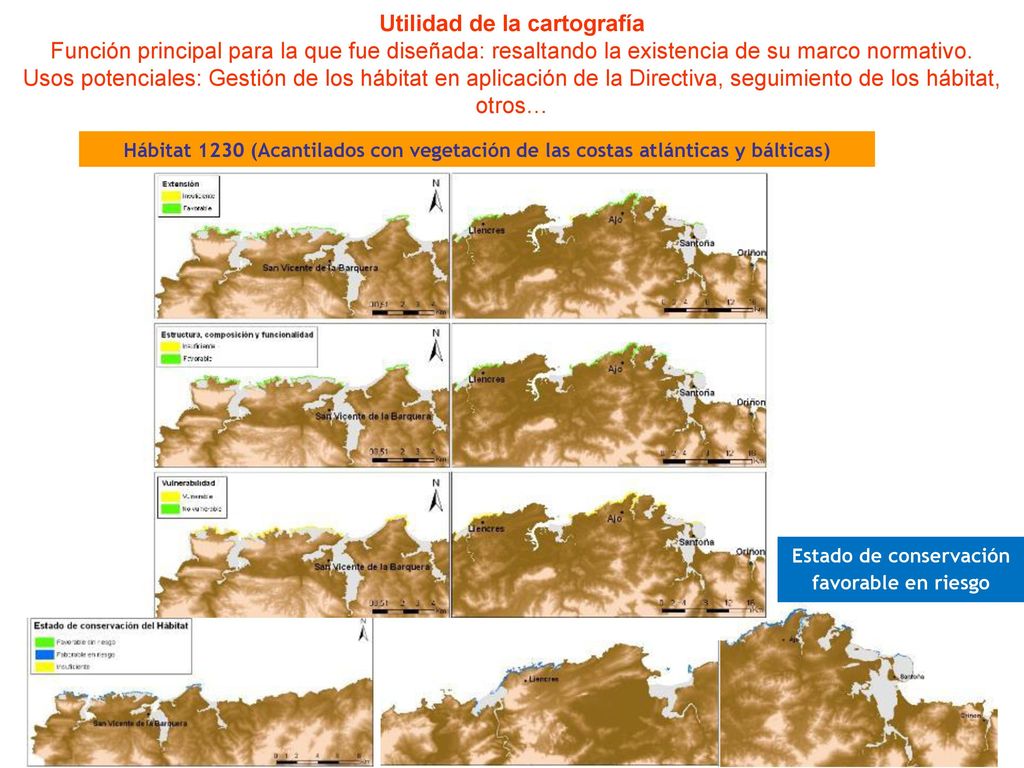

14 Estado de conservación favorable en riesgo
Utilidad de la cartografía Función principal para la que fue diseñada: resaltando la existencia de su marco normativo. Usos potenciales: Gestión de los hábitat en aplicación de la Directiva, seguimiento de los hábitat, otros… Hábitat 1230 (Acantilados con vegetación de las costas atlánticas y bálticas) Estado de conservación favorable en riesgo

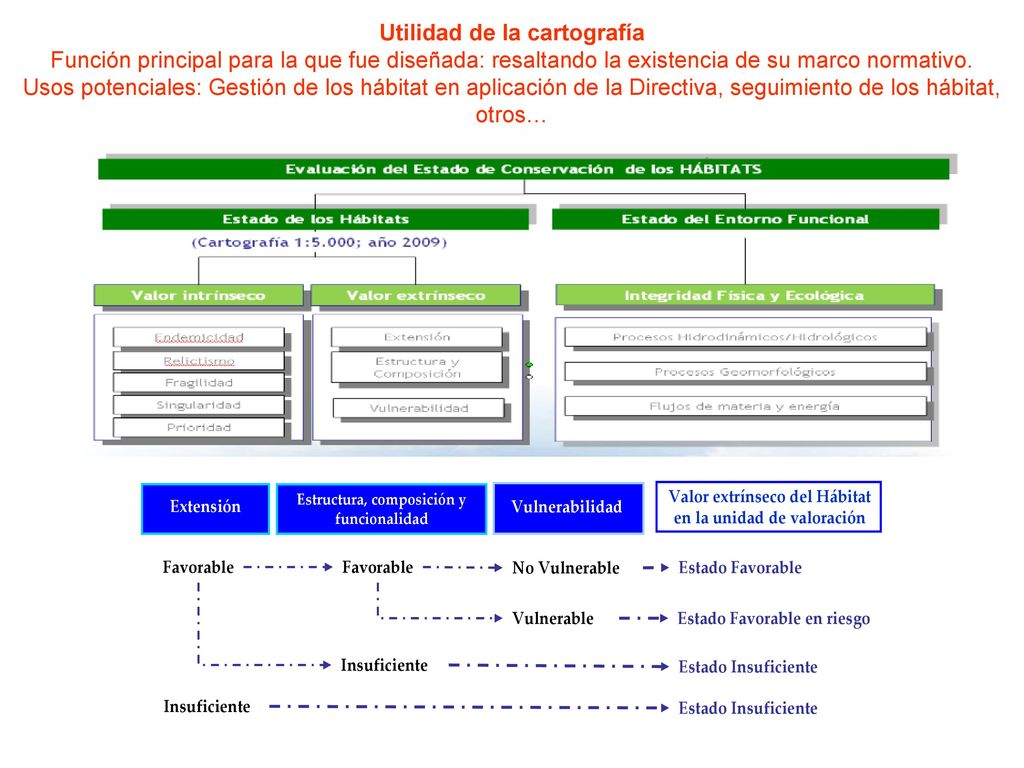

15 Utilidad de la cartografía Función principal para la que fue diseñada: resaltando la existencia de su marco normativo. Usos potenciales: Gestión de los hábitat en aplicación de la Directiva, seguimiento de los hábitat, otros…

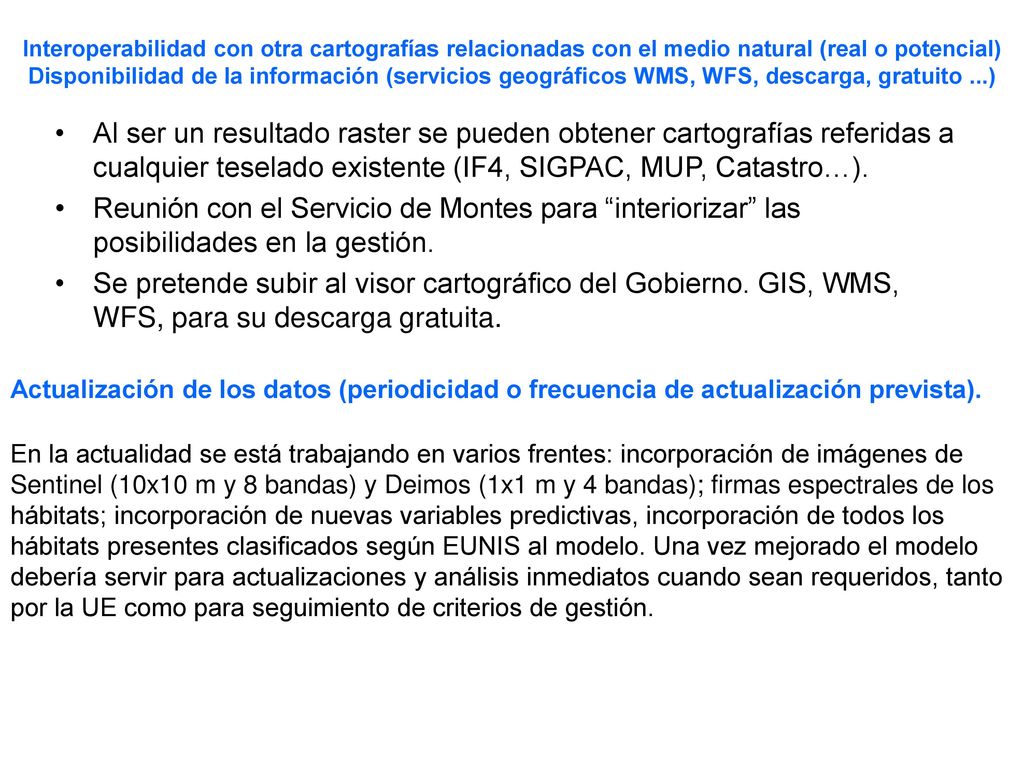

16 Interoperabilidad con otra cartografías relacionadas con el medio natural (real o potencial) Disponibilidad de la información (servicios geográficos WMS, WFS, descarga, gratuito ...) Al ser un resultado raster se pueden obtener cartografías referidas a cualquier teselado existente (IF4, SIGPAC, MUP, Catastro…). Reunión con el Servicio de Montes para “interiorizar” las posibilidades en la gestión. Se pretende subir al visor cartográfico del Gobierno. GIS, WMS, WFS, para su descarga gratuita. Actualización de los datos (periodicidad o frecuencia de actualización prevista). En la actualidad se está trabajando en varios frentes: incorporación de imágenes de Sentinel (10x10 m y 8 bandas) y Deimos (1x1 m y 4 bandas); firmas espectrales de los hábitats; incorporación de nuevas variables predictivas, incorporación de todos los hábitats presentes clasificados según EUNIS al modelo. Una vez mejorado el modelo debería servir para actualizaciones y análisis inmediatos cuando sean requeridos, tanto por la UE como para seguimiento de criterios de gestión.

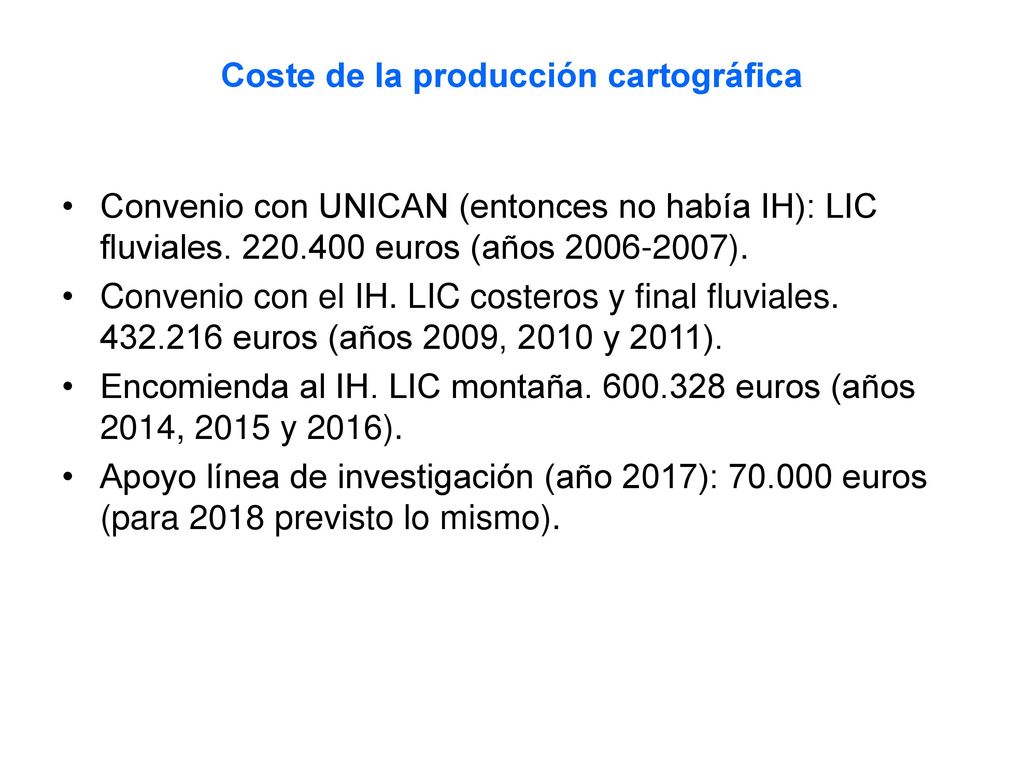

17 Coste de la producción cartográfica
Convenio con UNICAN (entonces no había IH): LIC fluviales euros (años ). Convenio con el IH. LIC costeros y final fluviales euros (años 2009, 2010 y 2011). Encomienda al IH. LIC montaña euros (años 2014, 2015 y 2016). Apoyo línea de investigación (año 2017): euros (para 2018 previsto lo mismo).
