1 ANÁLISIS DE ESTRUCTURAS ESAQ UNJBG 2017 – I

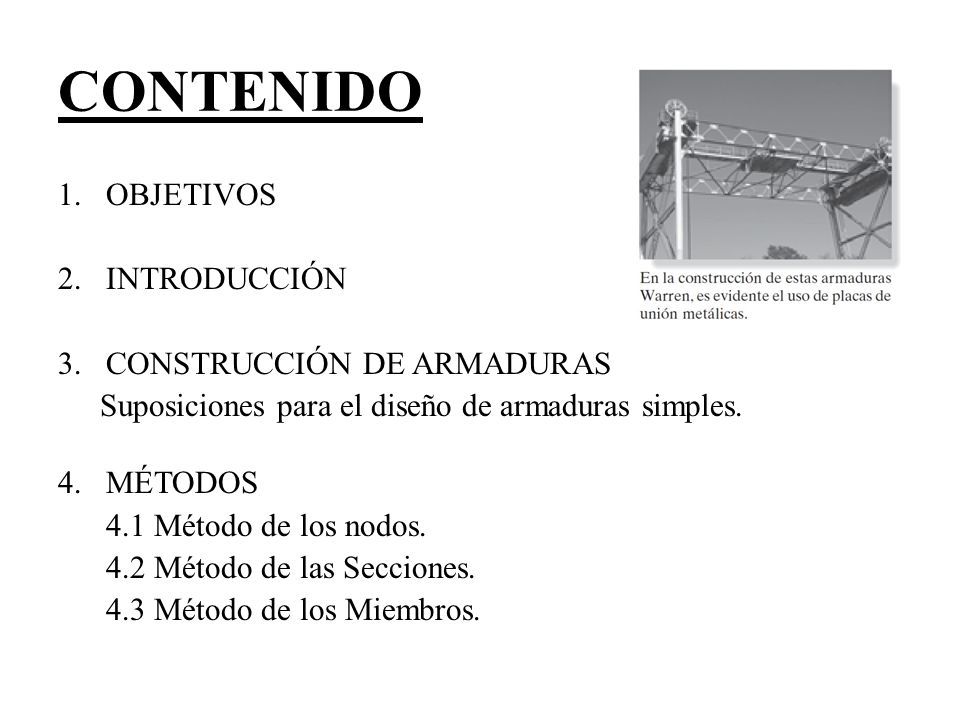

2 CONTENIDO 1.OBJETIVOS 2.INTRODUCCIÓN 3.CONSTRUCCIÓN DE ARMADURAS Suposiciones para el diseño de armaduras simples. 4.MÉTODOS 4.1Método de los nodos. 4.2Método de las Secciones. 4.3Método de los Miembros.

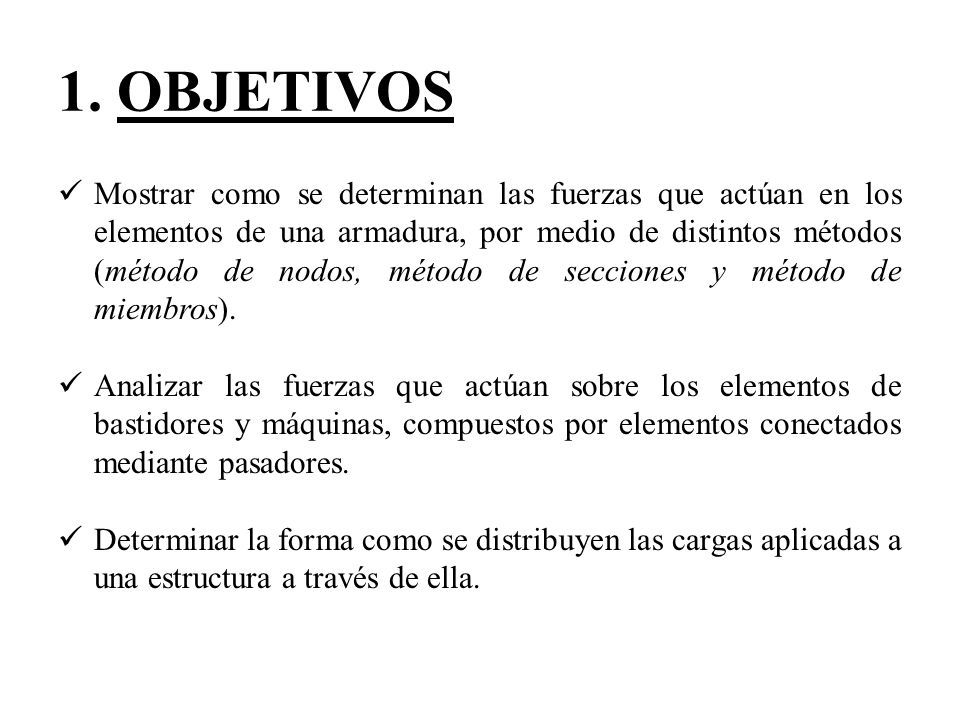

3 1. OBJETIVOS Mostrar como se determinan las fuerzas que actúan en los elementos de una armadura, por medio de distintos métodos (método de nodos, método de secciones y método de miembros). Analizar las fuerzas que actúan sobre los elementos de bastidores y máquinas, compuestos por elementos conectados mediante pasadores. Determinar la forma como se distribuyen las cargas aplicadas a una estructura a través de ella.

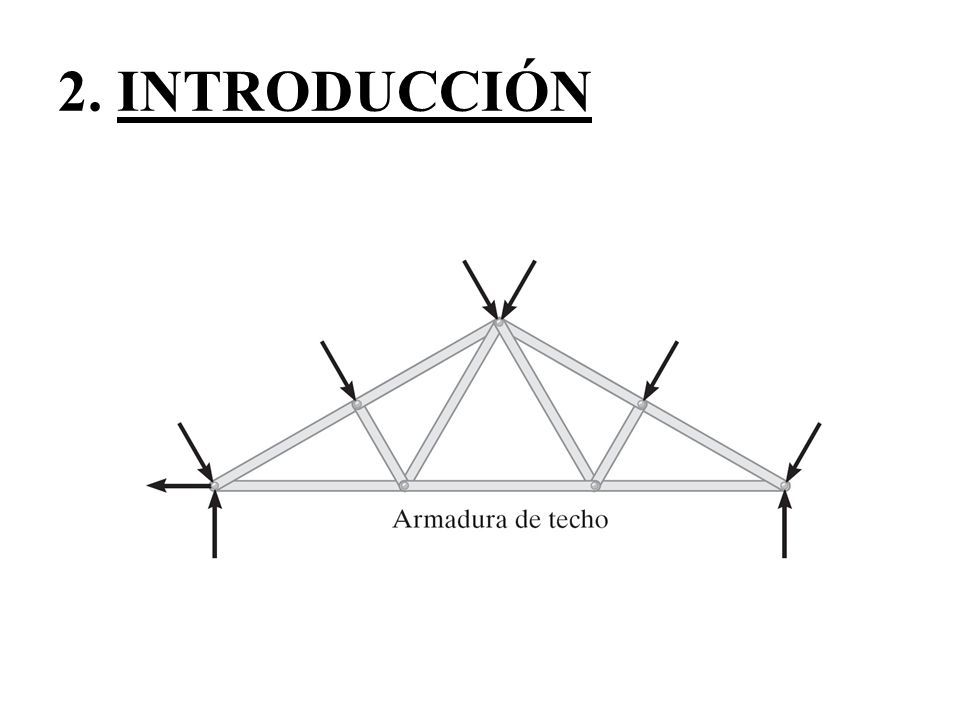

4 2. INTRODUCCIÓN

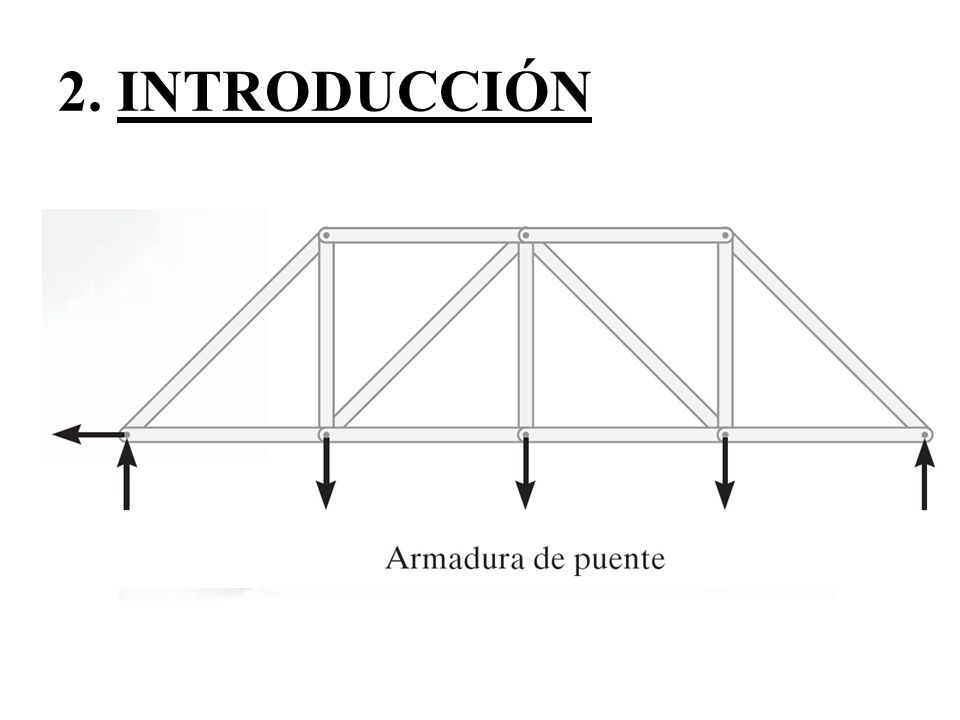

5

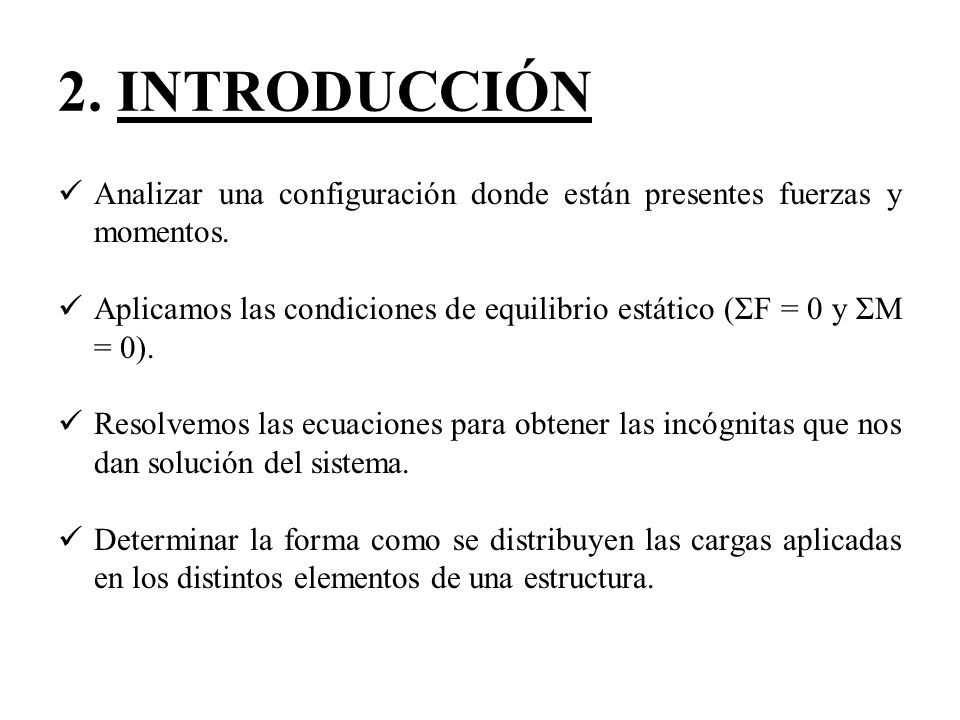

6 Analizar una configuración donde están presentes fuerzas y momentos. Aplicamos las condiciones de equilibrio estático (ΣF = 0 y ΣM = 0). Resolvemos las ecuaciones para obtener las incógnitas que nos dan solución del sistema. Determinar la forma como se distribuyen las cargas aplicadas en los distintos elementos de una estructura.

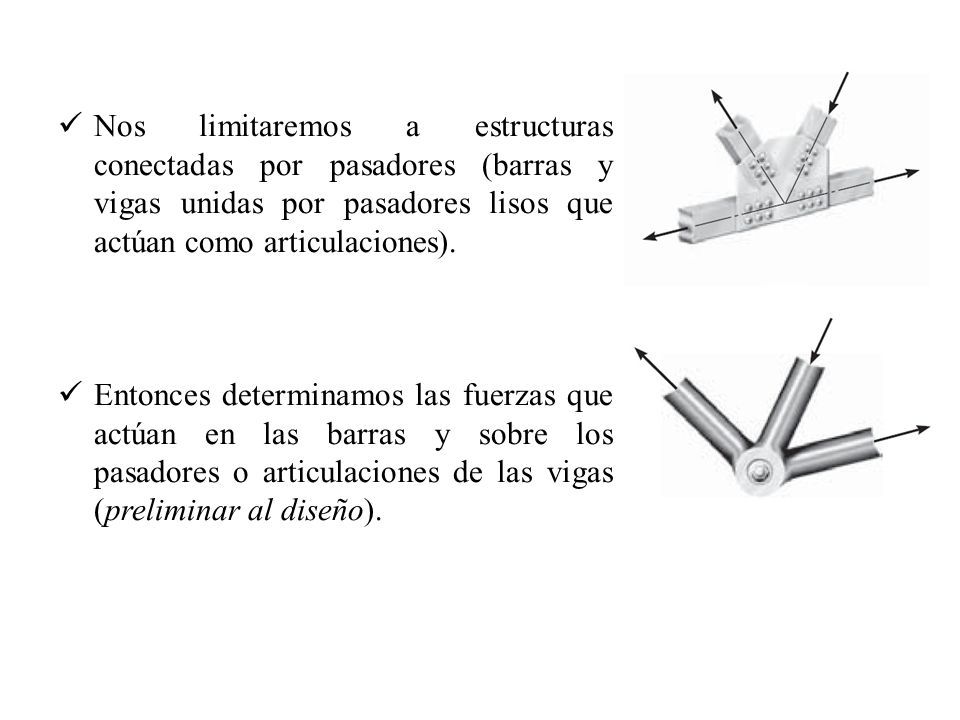

7 Nos limitaremos a estructuras conectadas por pasadores (barras y vigas unidas por pasadores lisos que actúan como articulaciones). Entonces determinamos las fuerzas que actúan en las barras y sobre los pasadores o articulaciones de las vigas (preliminar al diseño).

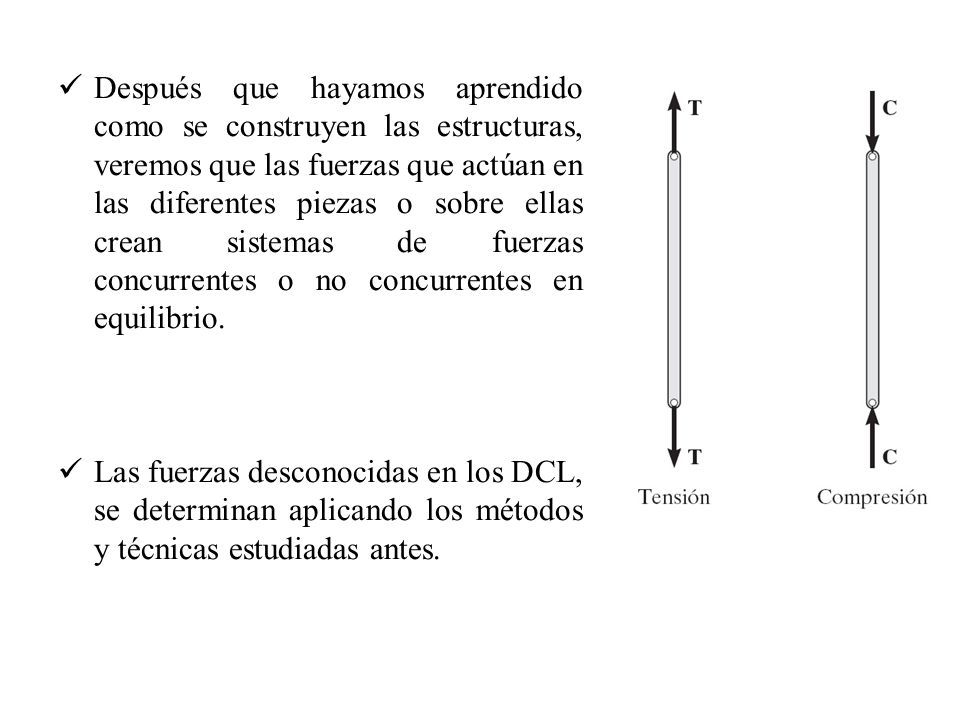

8 Después que hayamos aprendido como se construyen las estructuras, veremos que las fuerzas que actúan en las diferentes piezas o sobre ellas crean sistemas de fuerzas concurrentes o no concurrentes en equilibrio. Las fuerzas desconocidas en los DCL, se determinan aplicando los métodos y técnicas estudiadas antes.

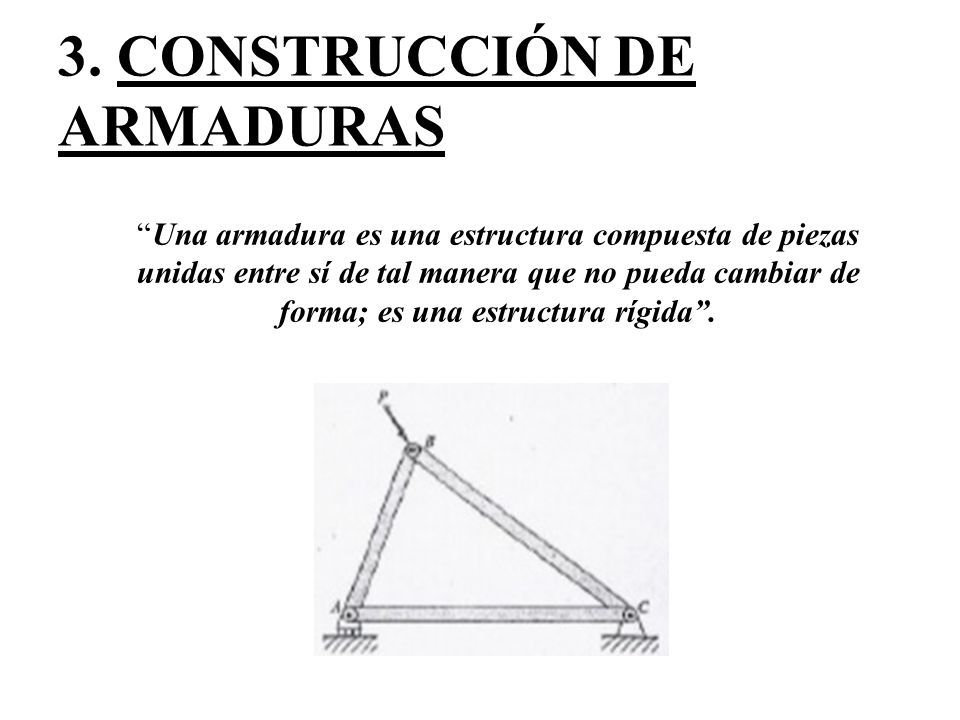

9 3. CONSTRUCCIÓN DE ARMADURAS “Una armadura es una estructura compuesta de piezas unidas entre sí de tal manera que no pueda cambiar de forma; es una estructura rígida”.

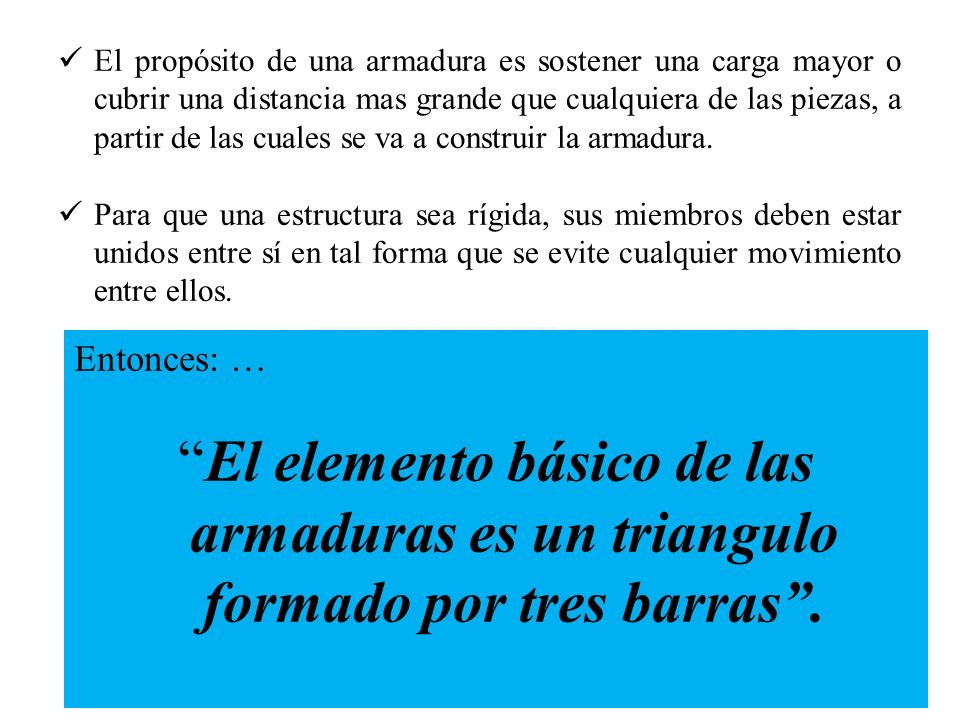

10 El propósito de una armadura es sostener una carga mayor o cubrir una distancia mas grande que cualquiera de las piezas, a partir de las cuales se va a construir la armadura. Para que una estructura sea rígida, sus miembros deben estar unidos entre sí en tal forma que se evite cualquier movimiento entre ellos. Armadura Rígida.Mecanismo.Armadura Simplemente Rígida. Armadura Híper Rígida. (Estáticamente Indeterminada) Armadura Semi Rígida.Armadura Rígida. Entonces: … “El elemento básico de las armaduras es un triangulo formado por tres barras”.
