ENTRAMADOS Y MÁQUINAS ENTRAMADOS ESTÁTICA Y DINÁMICA

Presentación del tema: "ENTRAMADOS Y MÁQUINAS ENTRAMADOS ESTÁTICA Y DINÁMICA"— Transcripción de la presentación:

1 ENTRAMADOS Y MÁQUINAS ENTRAMADOS ESTÁTICA Y DINÁMICA
Son estructuras normalmente fijas y estables. Están diseñadas para soportar cargas Contienen siempre al menos un elemento multifuerza, o sea un miembro sometido a tres o más fuerzas que, en general, no siguen la dirección del miembro.

2 MÁQUINAS ESTÁTICA Y DINÁMICA
Son estructuras que contienen partes móviles. Están diseñadas para transmitir y modificar fuerzas Las máquinas al igual que los entramados, contienen siempre al menos un elemento multifuerza. El término maquina suele utilizarse para describir dispositivos tales como tenazas, pinzas, cascanueces y demás objetos que se utilizan para amplifica el efecto de una fuerza.

3 ESTÁTICA Y DINÁMICA

4 ESTÁTICA Y DINÁMICA

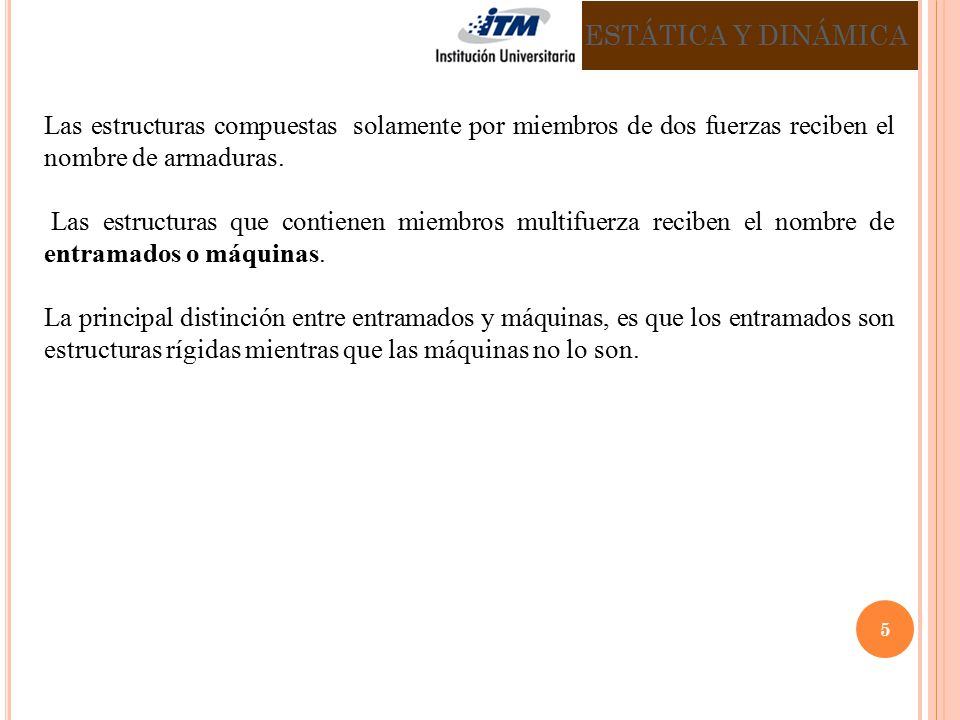

5 ESTÁTICA Y DINÁMICA Las estructuras compuestas solamente por miembros de dos fuerzas reciben el nombre de armaduras. Las estructuras que contienen miembros multifuerza reciben el nombre de entramados o máquinas. La principal distinción entre entramados y máquinas, es que los entramados son estructuras rígidas mientras que las máquinas no lo son.

6 Nota ESTÁTICA Y DINÁMICA
Las fuerzas que actúan sobre cada miembro de un sistema de cuerpos interconectados, se determinan aislando cada miembro y realizando el diagrama de cuerpo libre o diagrama de fuerza sobre cada miembro por separado y aplicando sobre éste las ecuaciones de equilibrio. Debe tenerse en cuenta el principio de acción y reacción al representar las fuerzas de interacción entre los miembros que conforman la estructura, al realizar el diagrama de fuerza de cada uno de ellos por separado. Si la estructura contiene más miembros o apoyos de los necesarios para que no se derrumbe, el problema se denomina hiperestático y las ecuaciones de equilibrio, si bien necesarias, no bastaran para resolverlo. En caso contrario, el problema se denomina isostático.

7 ESTÁTICA Y DINÁMICA

8 EJEMPLOS DE ENTRAMADOS
ESTÁTICA Y DINÁMICA EJEMPLOS DE ENTRAMADOS

9 EJEMPLOS DE ENTRAMADOS
ESTÁTICA Y DINÁMICA EJEMPLOS DE ENTRAMADOS

10 EJEMPLOS DE ENTRAMADOS
ESTÁTICA Y DINÁMICA EJEMPLOS DE ENTRAMADOS

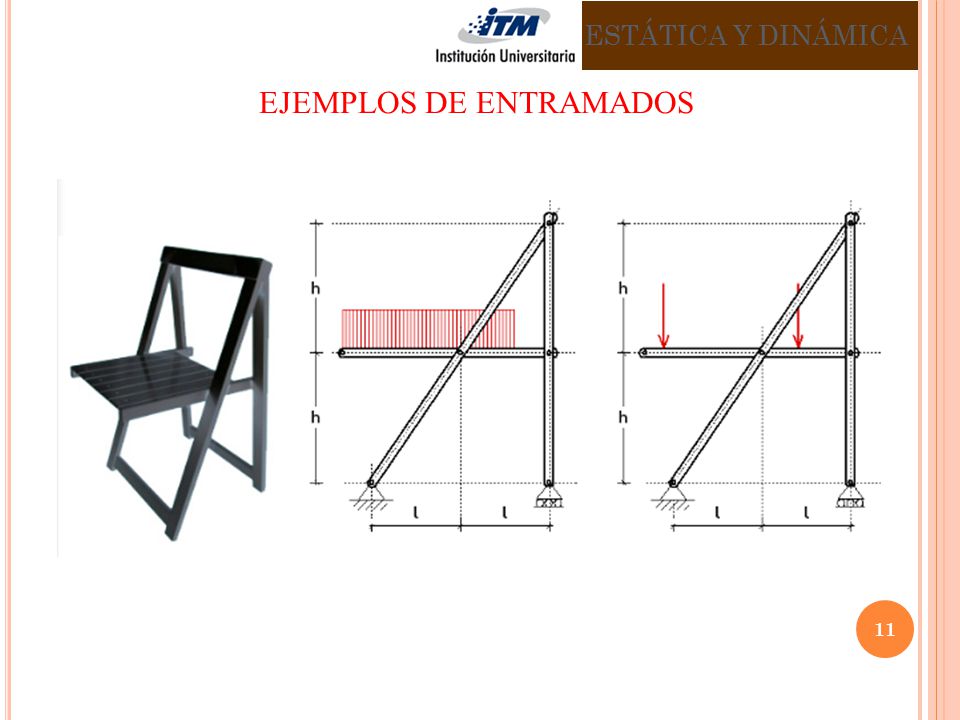

11 EJEMPLOS DE ENTRAMADOS
ESTÁTICA Y DINÁMICA EJEMPLOS DE ENTRAMADOS

12 EJEMPLOS DE ENTRAMADOS
ESTÁTICA Y DINÁMICA EJEMPLOS DE ENTRAMADOS

13 EJEMPLOS DE ENTRAMADOS
ESTÁTICA Y DINÁMICA EJEMPLOS DE ENTRAMADOS

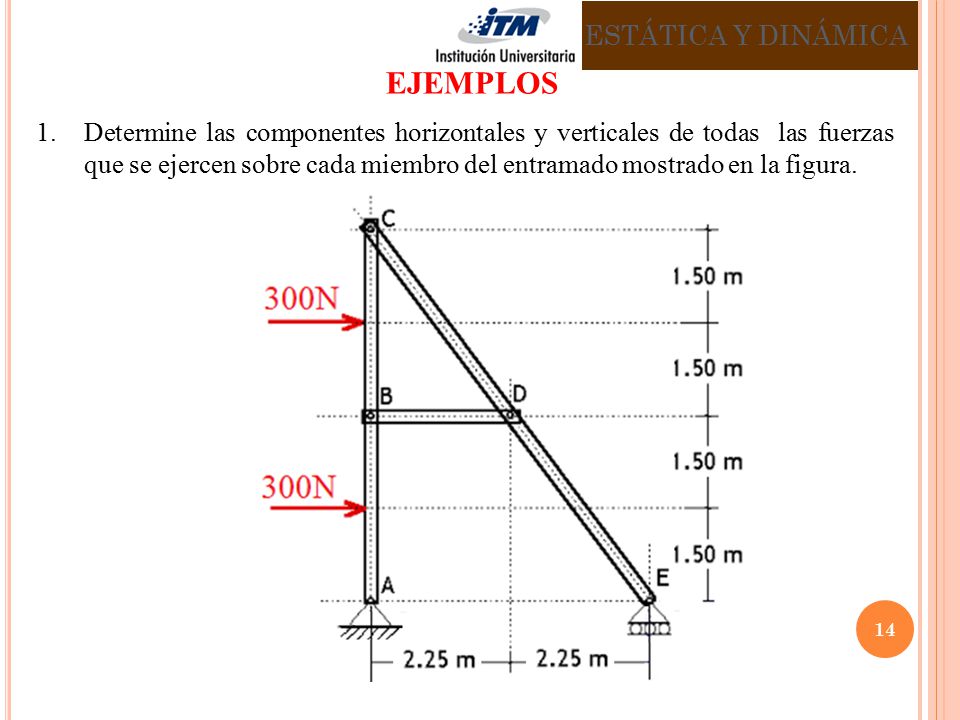

14 EJEMPLOS ESTÁTICA Y DINÁMICA
Determine las componentes horizontales y verticales de todas las fuerzas que se ejercen sobre cada miembro del entramado mostrado en la figura.

15 ESTÁTICA Y DINÁMICA Solución Diagrama de fuerzas sobre la estructura.

16 Solución ESTÁTICA Y DINÁMICA Diagrama de fuerzas sobre cada miembro.
Análisis de equilibrio interno para el miembro ABC.

17 Solución ESTÁTICA Y DINÁMICA
Análisis de equilibrio interno para el miembro BD.

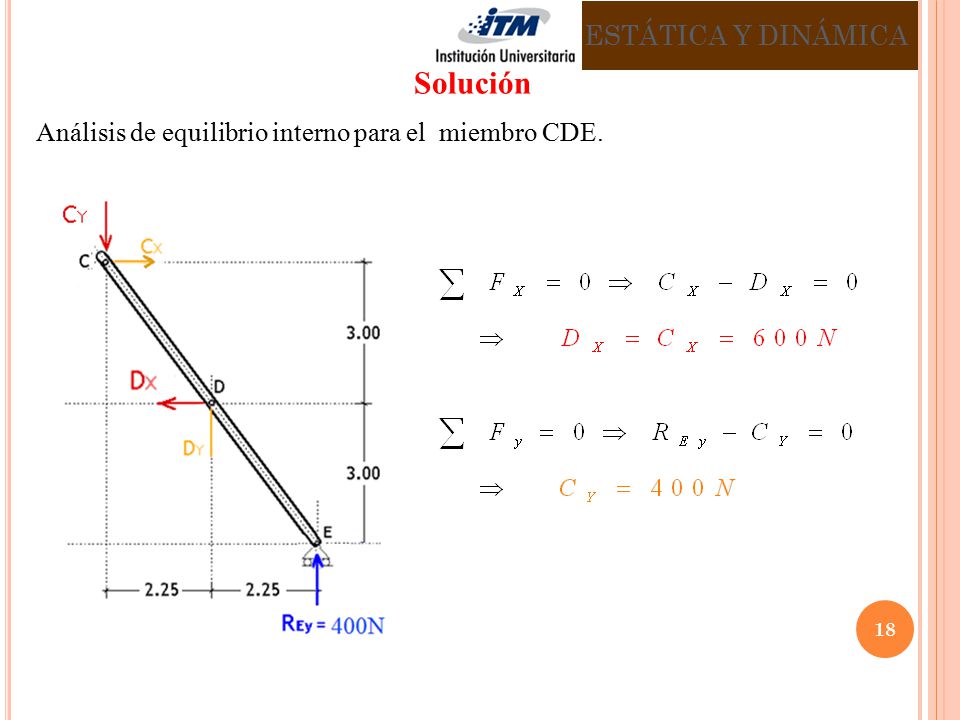

18 Solución ESTÁTICA Y DINÁMICA
Análisis de equilibrio interno para el miembro CDE.

19 ESTÁTICA Y DINÁMICA Solución Resultados.

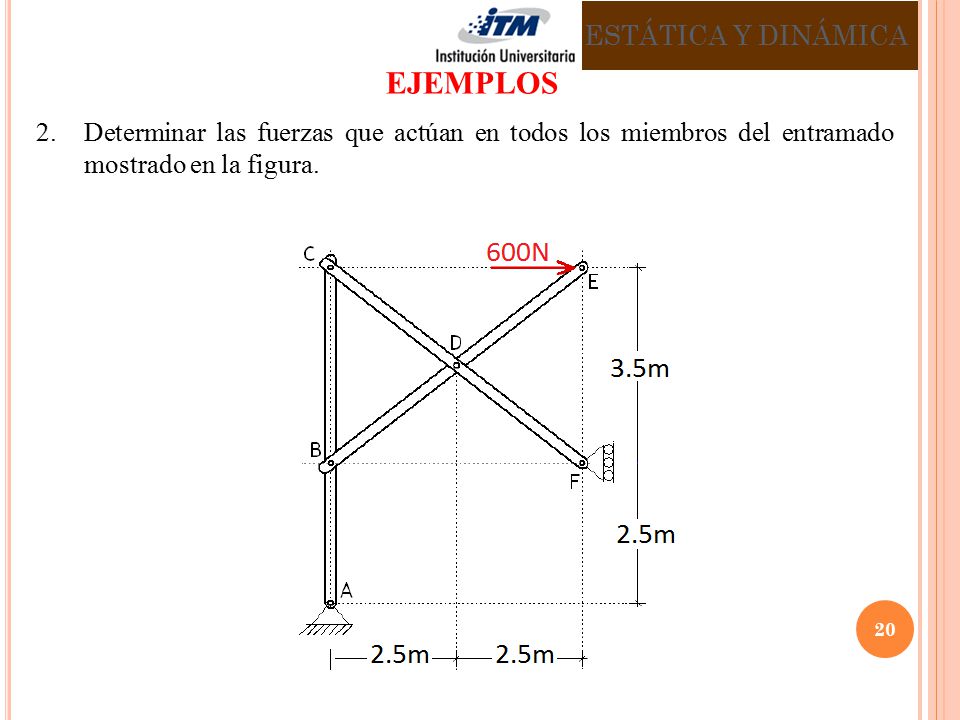

20 EJEMPLOS ESTÁTICA Y DINÁMICA
Determinar las fuerzas que actúan en todos los miembros del entramado mostrado en la figura.

21 Solución ESTÁTICA Y DINÁMICA
Diagrama de fuerzas externas para todo el entramado.

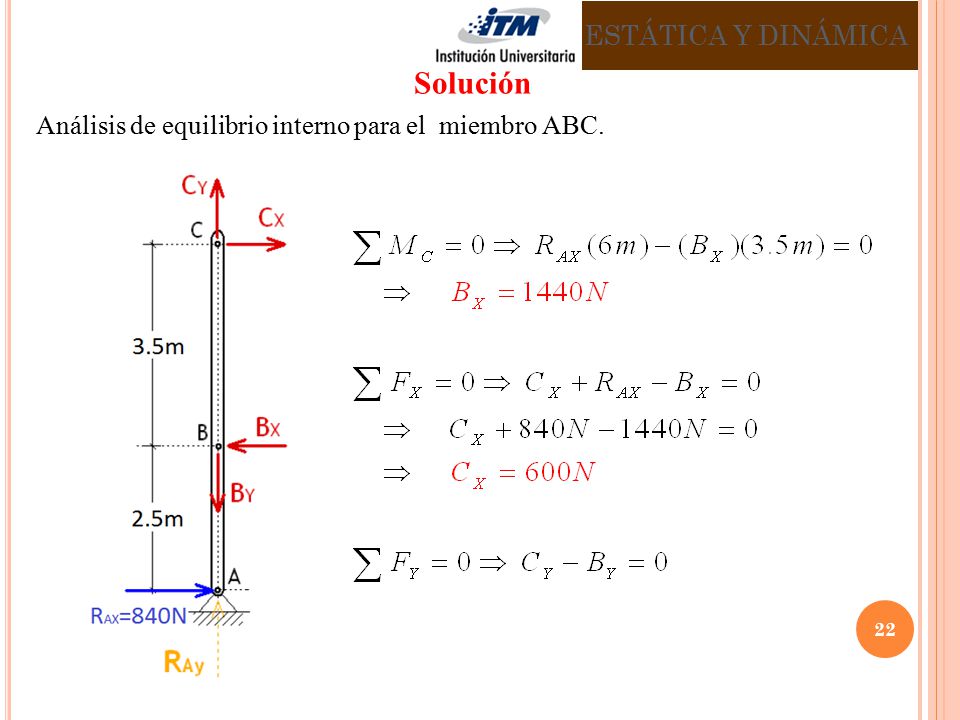

22 Solución ESTÁTICA Y DINÁMICA
Análisis de equilibrio interno para el miembro ABC.

23 Solución ESTÁTICA Y DINÁMICA
Análisis de equilibrio interno para el miembro BDE.

24 Solución ESTÁTICA Y DINÁMICA
Análisis de equilibrio interno para el miembro CDF.

25 ESTÁTICA Y DINÁMICA Solución Resultados.

26 EJEMPLOS ESTÁTICA Y DINÁMICA
El entramado soporta la carga de 400kg del modo indicado en la figura. Despreciar los pesos de los miembros frente a las fuerzas inducidas por la carga y calcular las componentes verticales y horizontales de todas las fuerzas que se ejercen sobre cada miembro.

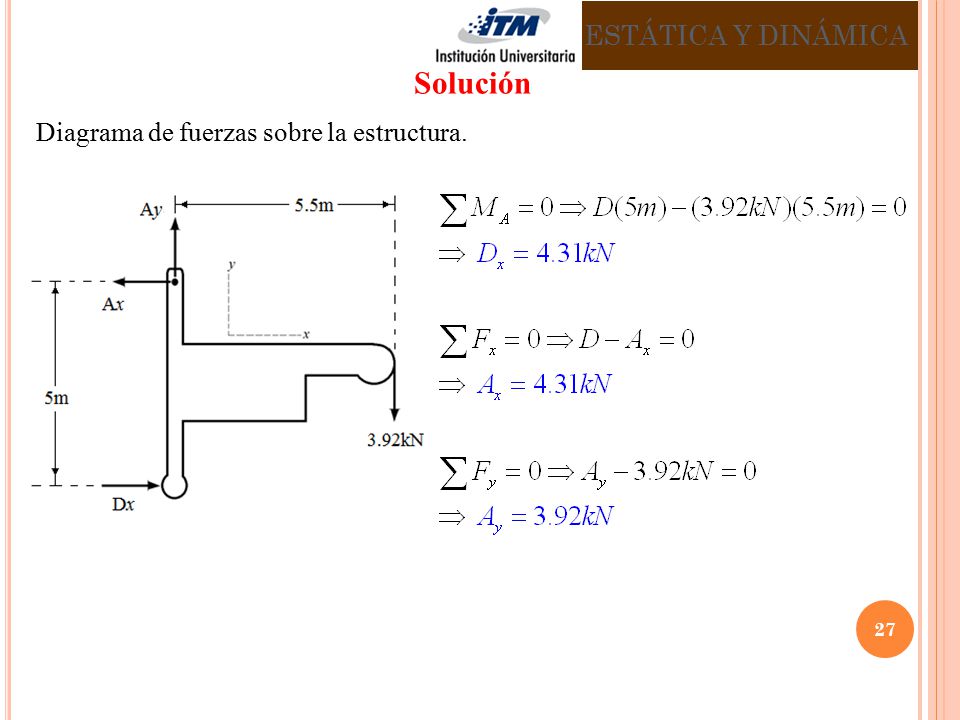

27 ESTÁTICA Y DINÁMICA Solución Diagrama de fuerzas sobre la estructura.

28 ESTÁTICA Y DINÁMICA Solución Diagrama de fuerzas sobre cada miembro.

29 Solución ESTÁTICA Y DINÁMICA
Análisis de equilibrio interno para el miembro BEF.

30 Solución ESTÁTICA Y DINÁMICA
Análisis de equilibrio interno para el miembro CE.

31 ESTÁTICA Y DINÁMICA Solución Resultados

32 EJEMPLOS ESTÁTICA Y DINÁMICA
La abrazadera es ajustada de modo que ejerce un par de fuerza de compresión de 200N en las juntas entre sus mordazas giratorias. Determine la fuerza en el eje roscado BC y la magnitud de la reacción del pasador en D.

33 ESTÁTICA Y DINÁMICA Diagrama de fuerza sobre el miembros BDE de la abrazadera .

34 ESTÁTICA Y DINÁMICA Diagrama de fuerza sobre el miembros CDF. Luego entonces la magnitud de la reacción del pasador en D es:

35 ESTÁTICA Y DINÁMICA Diagrama de fuerza sobre el miembros ABC. En este caso se tiene que son las fuerzas en el eje roscado.

36 EJEMPLOS ESTÁTICA Y DINÁMICA
A los mangos de la taladradora de papel de la figura se aplican fuerzas de 5N. Determinar la fuerza que se ejerce en D sobre el papel y la fuerza que sobre el pasador B ejerce el mango ABC.

37 ESTÁTICA Y DINÁMICA Diagrama de fuerza sobre el miembros ABC de la taladradora de papel.

38 ESTÁTICA Y DINÁMICA Diagrama de fuerza sobre el pasador B y el papel en el punto D.

39 EJEMPLOS ESTÁTICA Y DINÁMICA
A los mangos de la cizalla de la figura se aplican fuerzas de 250N. Determinar la fuerza que se ejerce sobre el perno en E y todas las fuerzas que se ejercen sobre el mango ABC.

40 ESTÁTICA Y DINÁMICA Diagrama de fuerza sobre el mango ABC y el perno CDE. Para el mango ABC se tienen que:

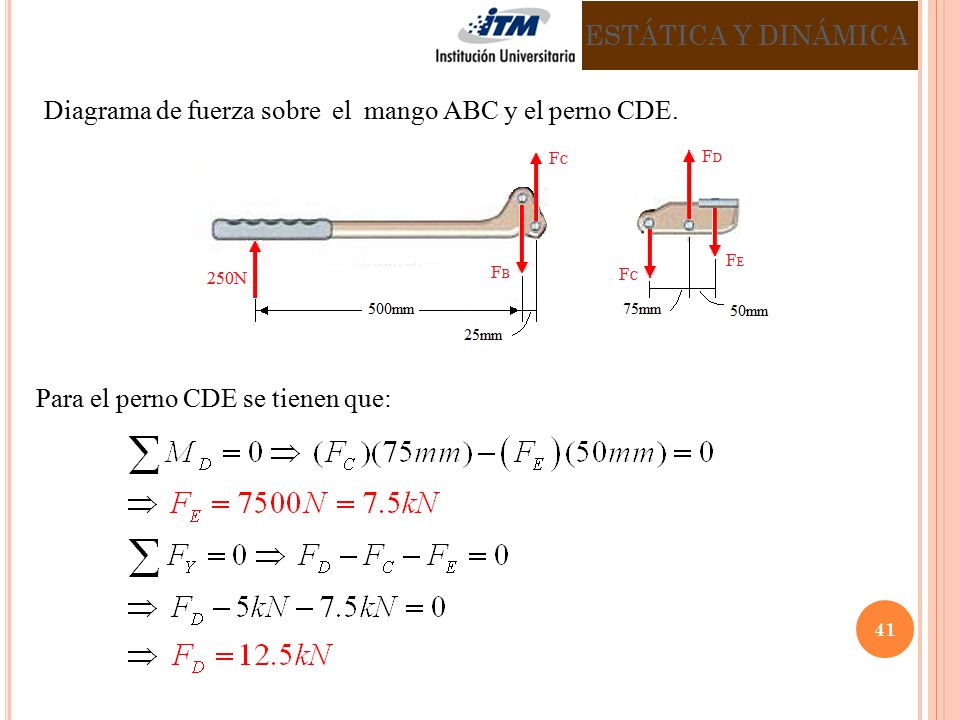

41 ESTÁTICA Y DINÁMICA Diagrama de fuerza sobre el mango ABC y el perno CDE. Para el perno CDE se tienen que:
