CINTA TRANSPORTADORA DE RESIDUOS

Presentación del tema: "CINTA TRANSPORTADORA DE RESIDUOS"— Transcripción de la presentación:

1 CINTA TRANSPORTADORA DE RESIDUOS

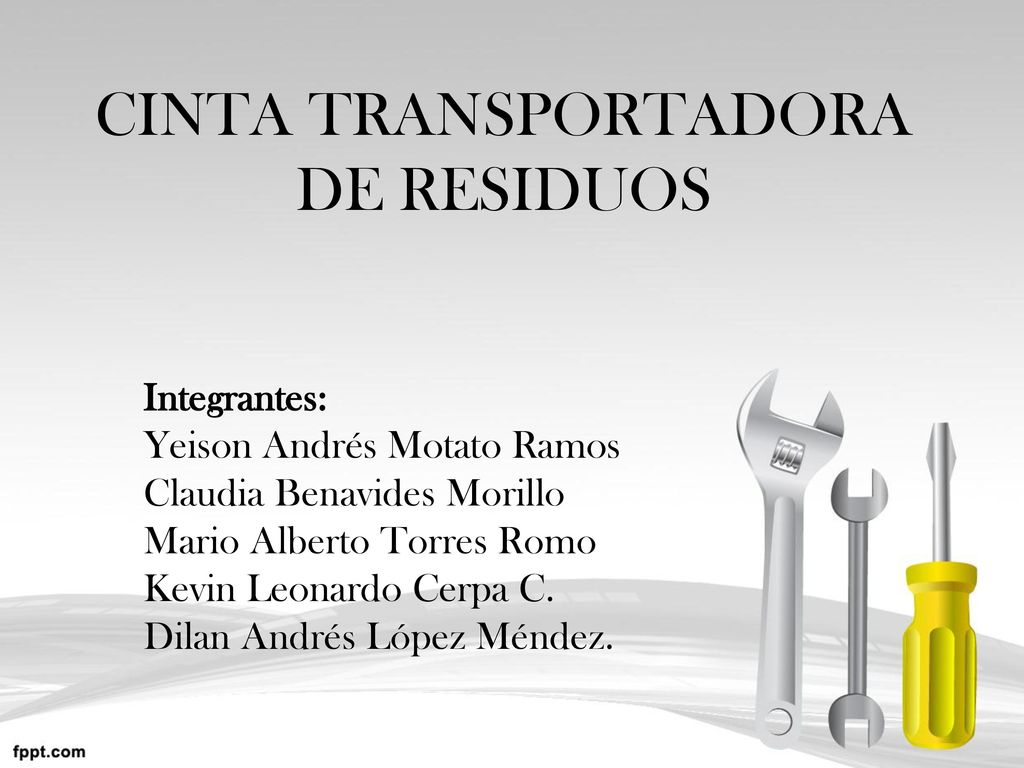

Integrantes: Yeison Andrés Motato Ramos Claudia Benavides Morillo Mario Alberto Torres Romo Kevin Leonardo Cerpa C. Dilan Andrés López Méndez.

2 Objetivos Objetivos generales

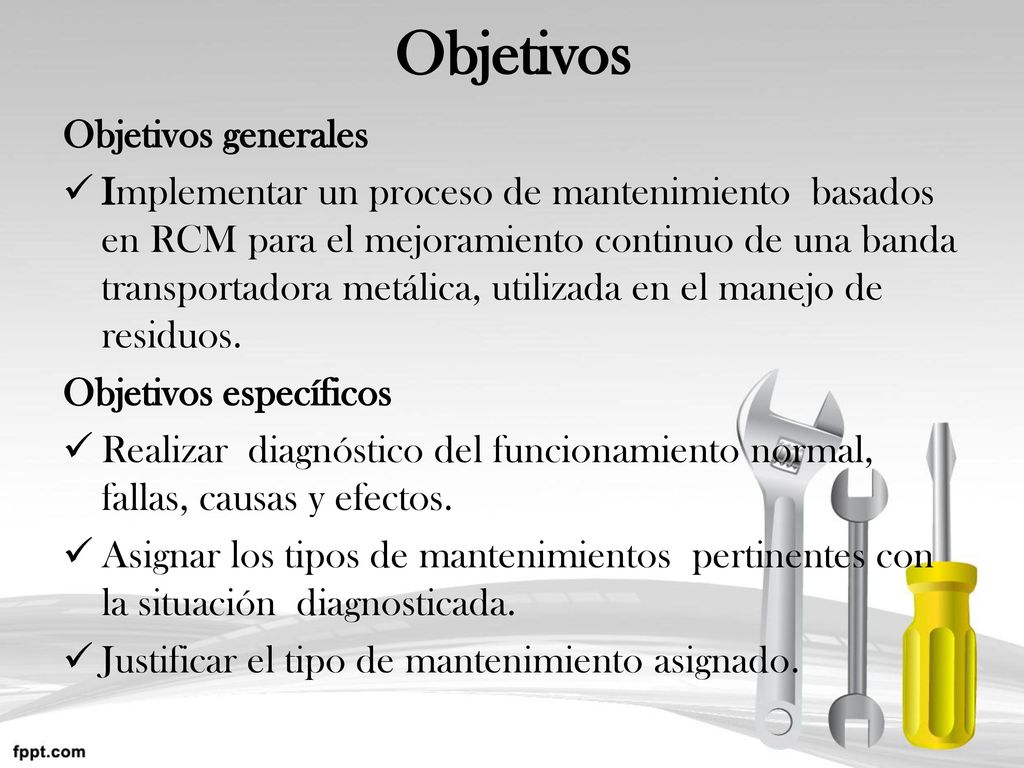

Implementar un proceso de mantenimiento basados en RCM para el mejoramiento continuo de una banda transportadora metálica, utilizada en el manejo de residuos. Objetivos específicos Realizar diagnóstico del funcionamiento normal, fallas, causas y efectos. Asignar los tipos de mantenimientos pertinentes con la situación diagnosticada. Justificar el tipo de mantenimiento asignado.

3 Descripción del sistema

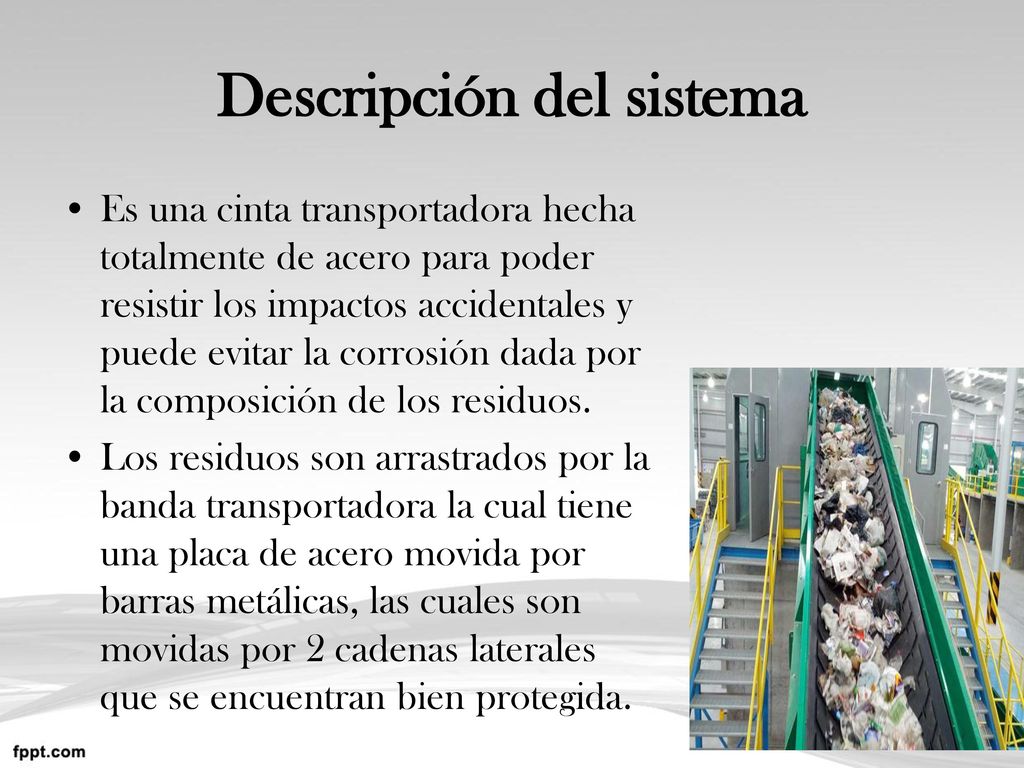

Es una cinta transportadora hecha totalmente de acero para poder resistir los impactos accidentales y puede evitar la corrosión dada por la composición de los residuos. Los residuos son arrastrados por la banda transportadora la cual tiene una placa de acero movida por barras metálicas, las cuales son movidas por 2 cadenas laterales que se encuentran bien protegida.

4 Descripción del proceso y funcionamiento normal del sistema

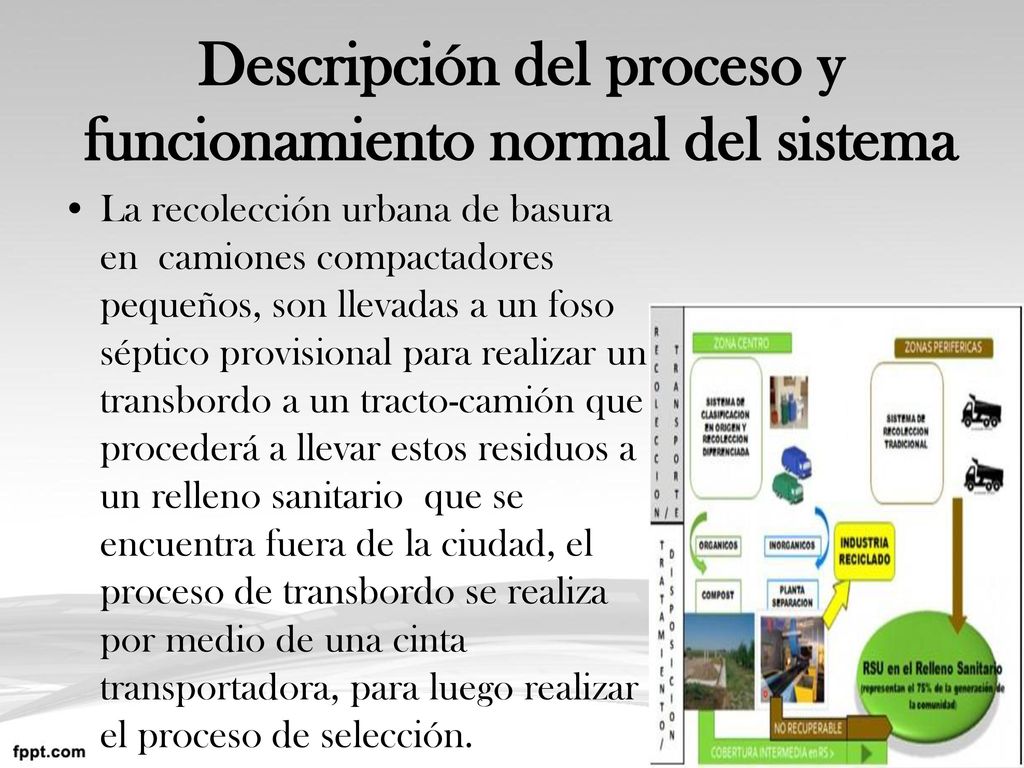

La recolección urbana de basura en camiones compactadores pequeños, son llevadas a un foso séptico provisional para realizar un transbordo a un tracto-camión que procederá a llevar estos residuos a un relleno sanitario que se encuentra fuera de la ciudad, el proceso de transbordo se realiza por medio de una cinta transportadora, para luego realizar el proceso de selección.

5 Funcionamiento normal del sistema

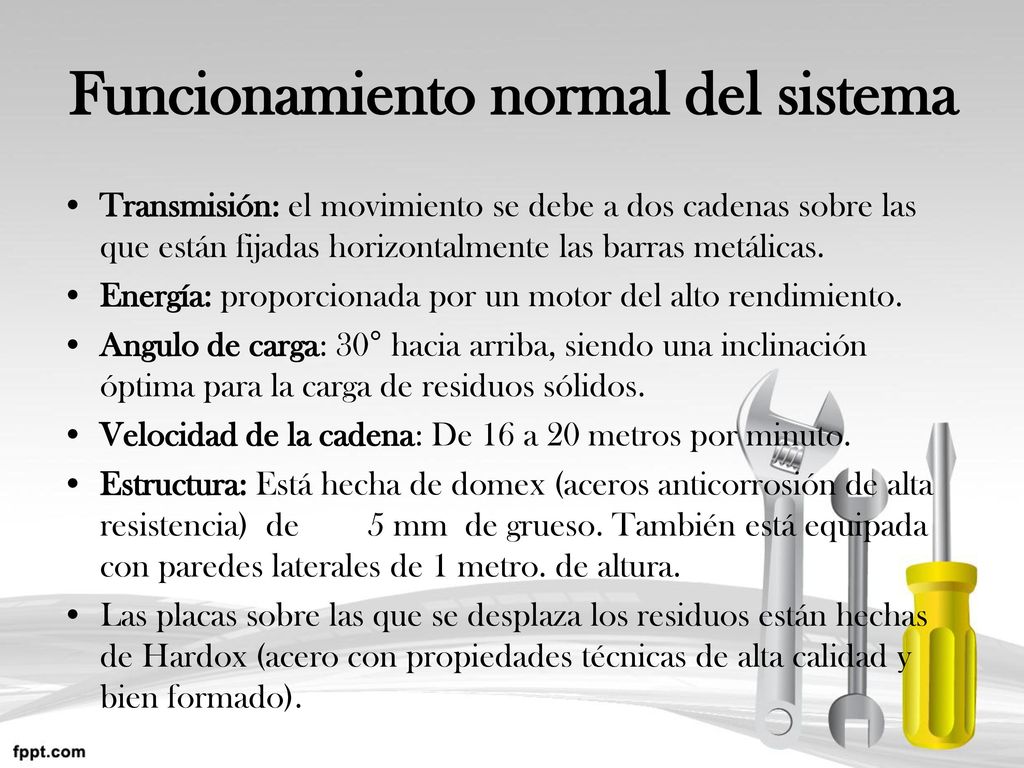

Transmisión: el movimiento se debe a dos cadenas sobre las que están fijadas horizontalmente las barras metálicas. Energía: proporcionada por un motor del alto rendimiento. Angulo de carga: 30° hacia arriba, siendo una inclinación óptima para la carga de residuos sólidos. Velocidad de la cadena: De 16 a 20 metros por minuto. Estructura: Está hecha de domex (aceros anticorrosión de alta resistencia) de mm de grueso. También está equipada con paredes laterales de 1 metro. de altura. Las placas sobre las que se desplaza los residuos están hechas de Hardox (acero con propiedades técnicas de alta calidad y bien formado).

6 Funcionamiento normal del sistema

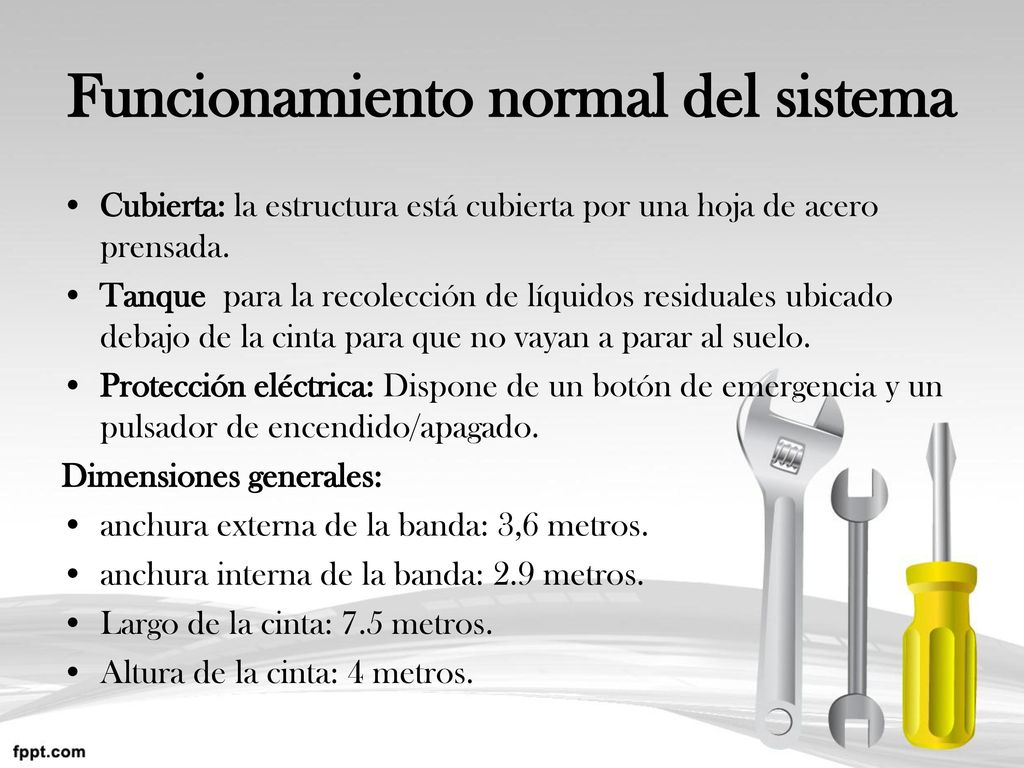

Cubierta: la estructura está cubierta por una hoja de acero prensada. Tanque para la recolección de líquidos residuales ubicado debajo de la cinta para que no vayan a parar al suelo. Protección eléctrica: Dispone de un botón de emergencia y un pulsador de encendido/apagado. Dimensiones generales: anchura externa de la banda: 3,6 metros. anchura interna de la banda: 2.9 metros. Largo de la cinta: 7.5 metros. Altura de la cinta: 4 metros.

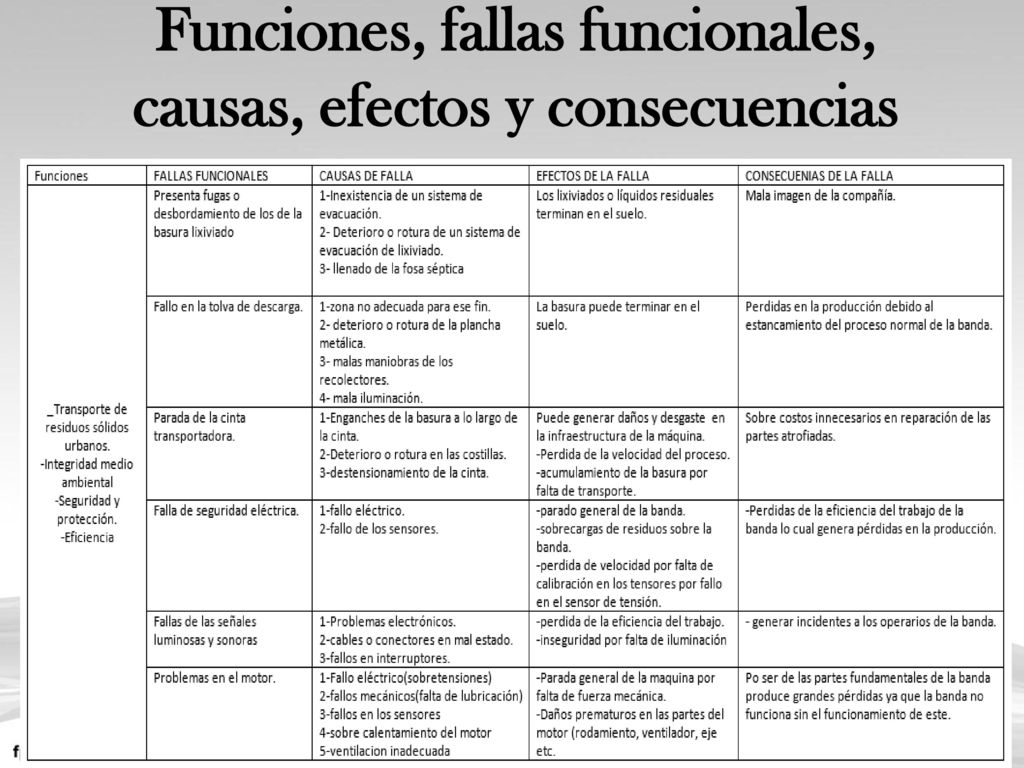

7 Funciones, fallas funcionales, causas, efectos y consecuencias

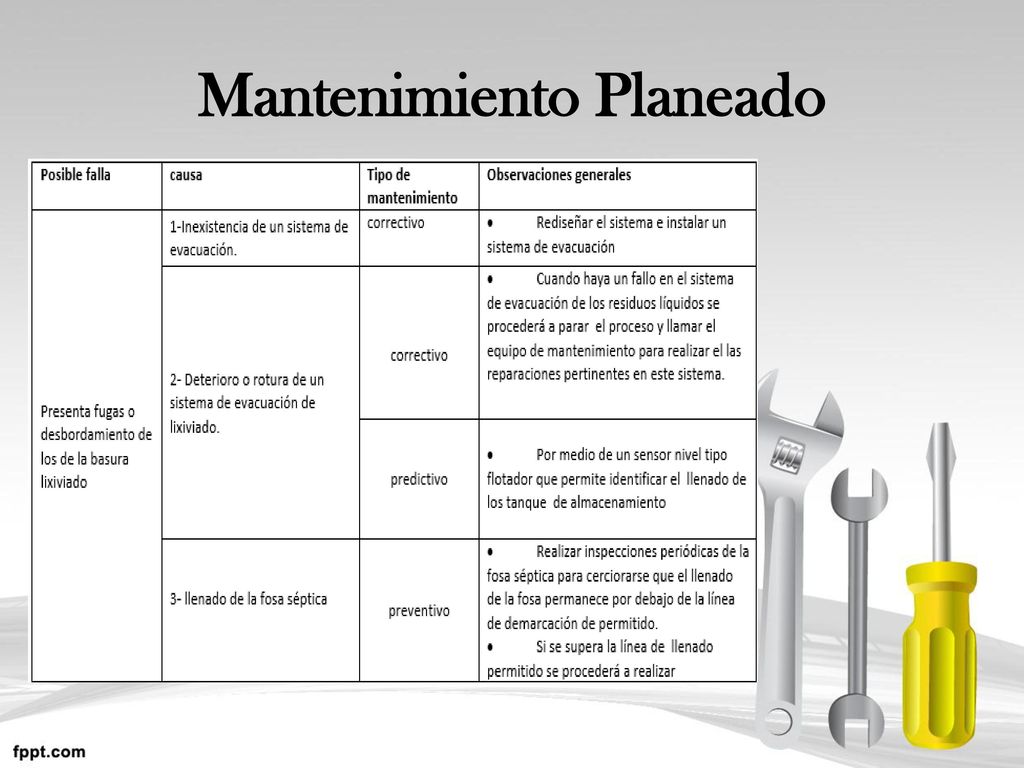

8 Mantenimiento Planeado

9 Mantenimiento planeado

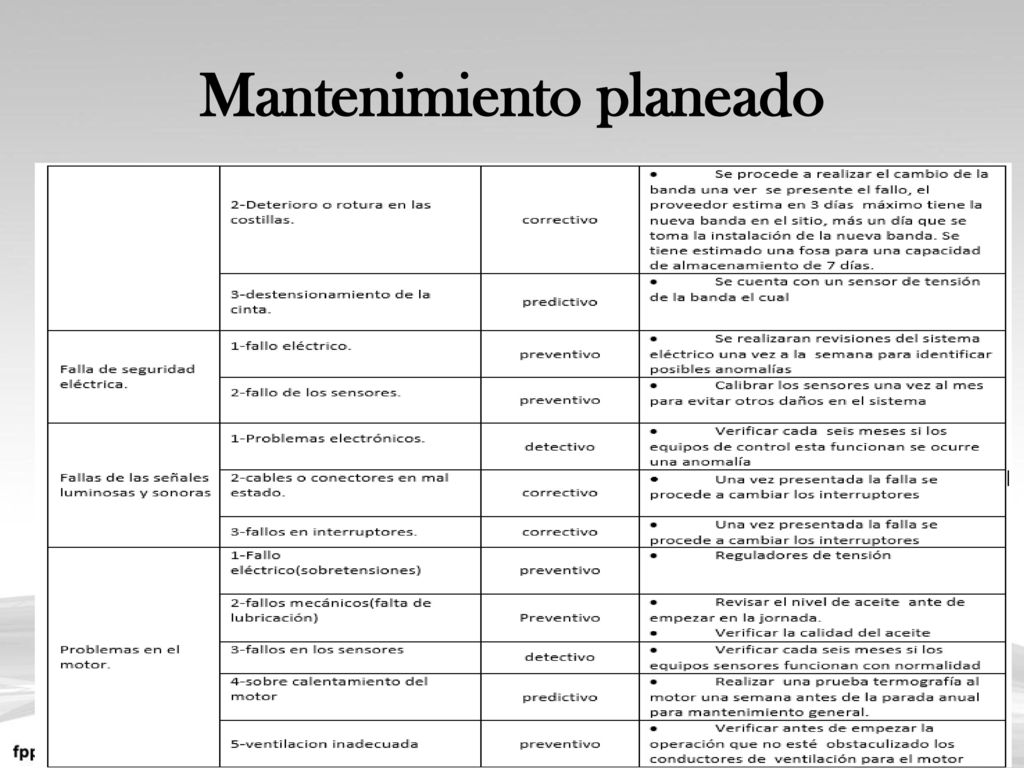

10 Mantenimiento planeado

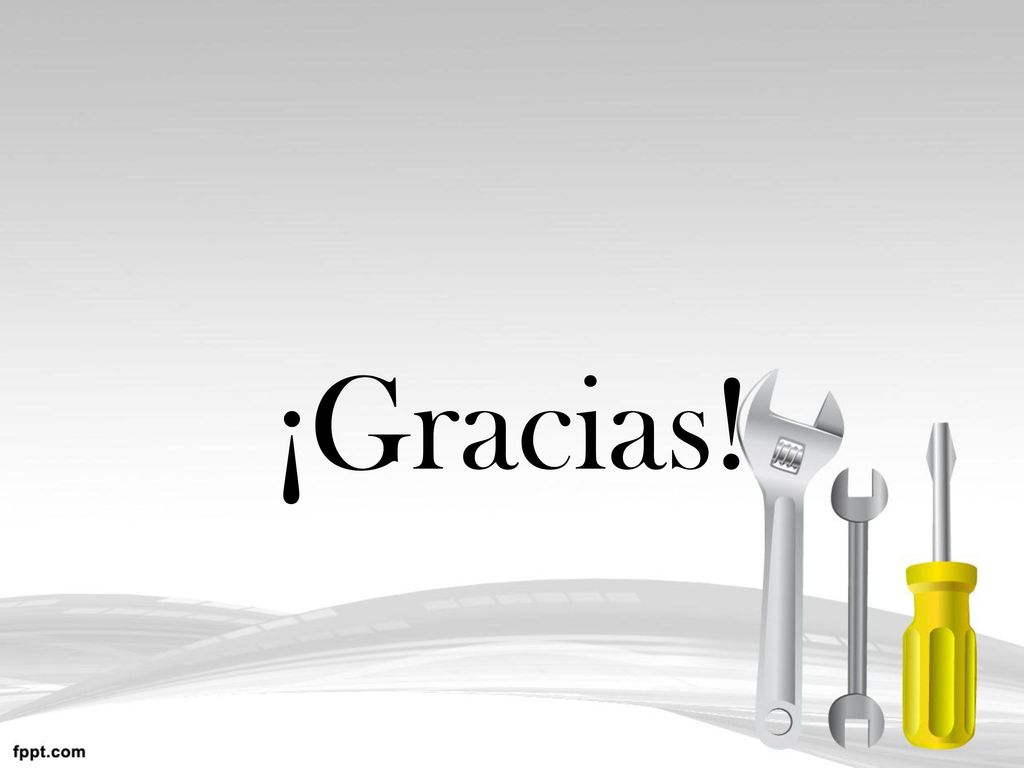

11 ¡Gracias!
