Desembalse bajo Ebro 20 de junio de 2012 Planificación del desembalse

Presentación del tema: "Desembalse bajo Ebro 20 de junio de 2012 Planificación del desembalse"— Transcripción de la presentación:

1 Desembalse bajo Ebro 20 de junio de 2012 Planificación del desembalse
Presentación preparada por el personal del Centro de Control SAICA-Ebro Desembalse bajo Ebro 20 de junio de 2012 Planificación del desembalse Planificación de actuaciones (desde el aspecto de la calidad) Evolución de las señales de caudal, turbidez y mercurio Sucesión de fotografías tomadas en la estación de alerta del río Ebro en Ascó, a intervalos de 10 minutos.

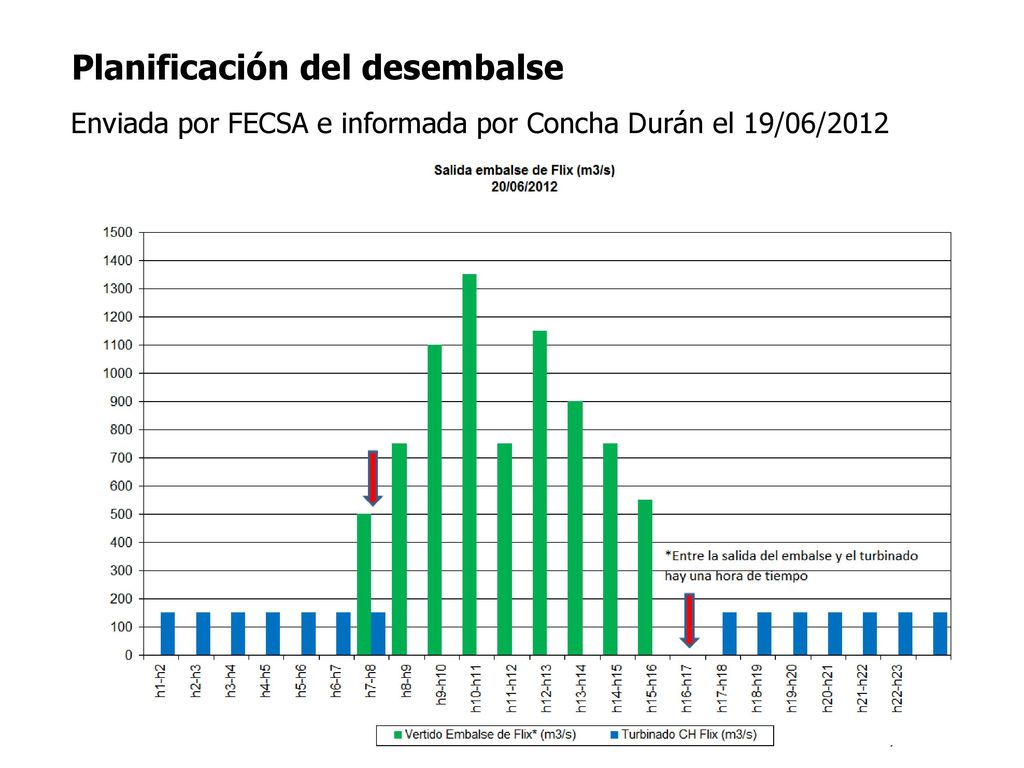

2 Planificación del desembalse
Enviada por FECSA e informada por Concha Durán el 19/06/2012

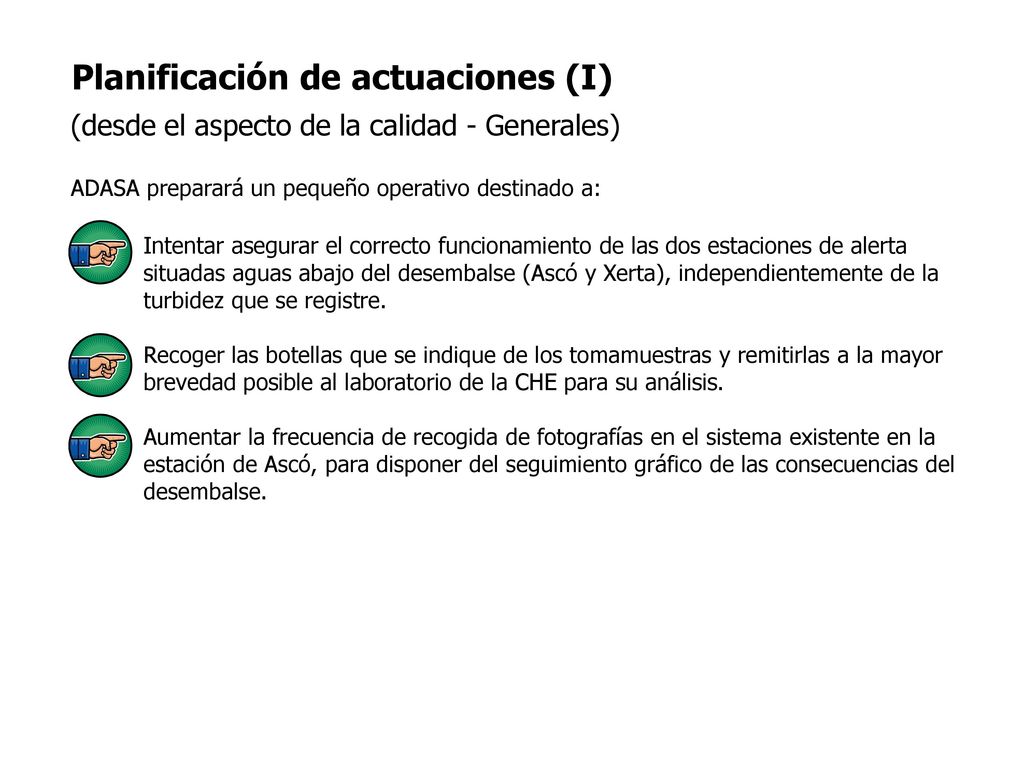

3 Planificación de actuaciones (I)
(desde el aspecto de la calidad - Generales) ADASA preparará un pequeño operativo destinado a: Intentar asegurar el correcto funcionamiento de las dos estaciones de alerta situadas aguas abajo del desembalse (Ascó y Xerta), independientemente de la turbidez que se registre. Recoger las botellas que se indique de los tomamuestras y remitirlas a la mayor brevedad posible al laboratorio de la CHE para su análisis. Aumentar la frecuencia de recogida de fotografías en el sistema existente en la estación de Ascó, para disponer del seguimiento gráfico de las consecuencias del desembalse.

4 Planificación de actuaciones (II)
(desde el aspecto de la calidad – Toma de muestras) En relación a la toma de muestras, se propone: Recoger las botellas que se indique desde los tomamuestras de las estaciones de alerta de Ascó y Xerta. Se planificará la recogida de dos muestras de cada zona de la crecida (comienzo, zona de máxima turbidez y zona de descenso). Las muestras se recogerán en la mañana del jueves día 21/06/12, sin acondicionar. Se entregarán en el laboratorio de la CHE, debidamente identificadas a primera hora del viernes día 22/06/12. Las muestras se mantendrán adecuadamente refrigeradas hasta su entrega. Las botellas finalmente recogidas se decidirán en función de la evolución de la señal de turbidez en cada una de las dos estaciones. También se propone no alterar la frecuencia de recogida de muestras, que está fijada en 2 horas para toda la red de alerta.

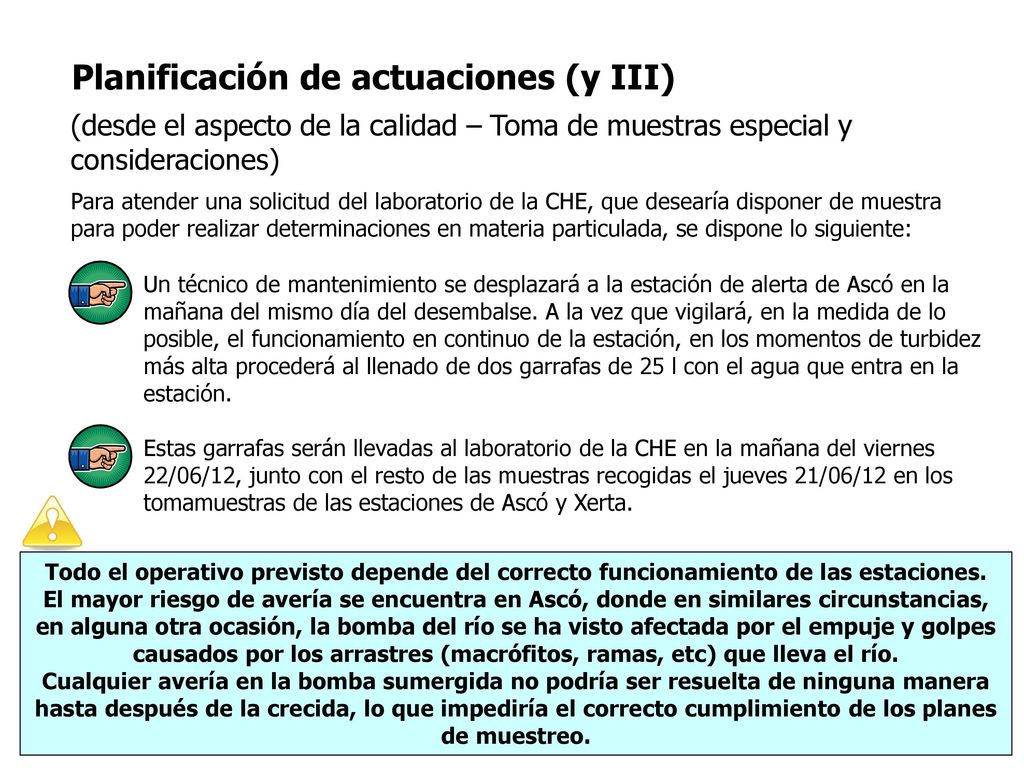

5 Planificación de actuaciones (y III)
(desde el aspecto de la calidad – Toma de muestras especial y consideraciones) Para atender una solicitud del laboratorio de la CHE, que desearía disponer de muestra para poder realizar determinaciones en materia particulada, se dispone lo siguiente: Un técnico de mantenimiento se desplazará a la estación de alerta de Ascó en la mañana del mismo día del desembalse. A la vez que vigilará, en la medida de lo posible, el funcionamiento en continuo de la estación, en los momentos de turbidez más alta procederá al llenado de dos garrafas de 25 l con el agua que entra en la estación. Estas garrafas serán llevadas al laboratorio de la CHE en la mañana del viernes 22/06/12, junto con el resto de las muestras recogidas el jueves 21/06/12 en los tomamuestras de las estaciones de Ascó y Xerta. Todo el operativo previsto depende del correcto funcionamiento de las estaciones. El mayor riesgo de avería se encuentra en Ascó, donde en similares circunstancias, en alguna otra ocasión, la bomba del río se ha visto afectada por el empuje y golpes causados por los arrastres (macrófitos, ramas, etc) que lleva el río. Cualquier avería en la bomba sumergida no podría ser resuelta de ninguna manera hasta después de la crecida, lo que impediría el correcto cumplimiento de los planes de muestreo.

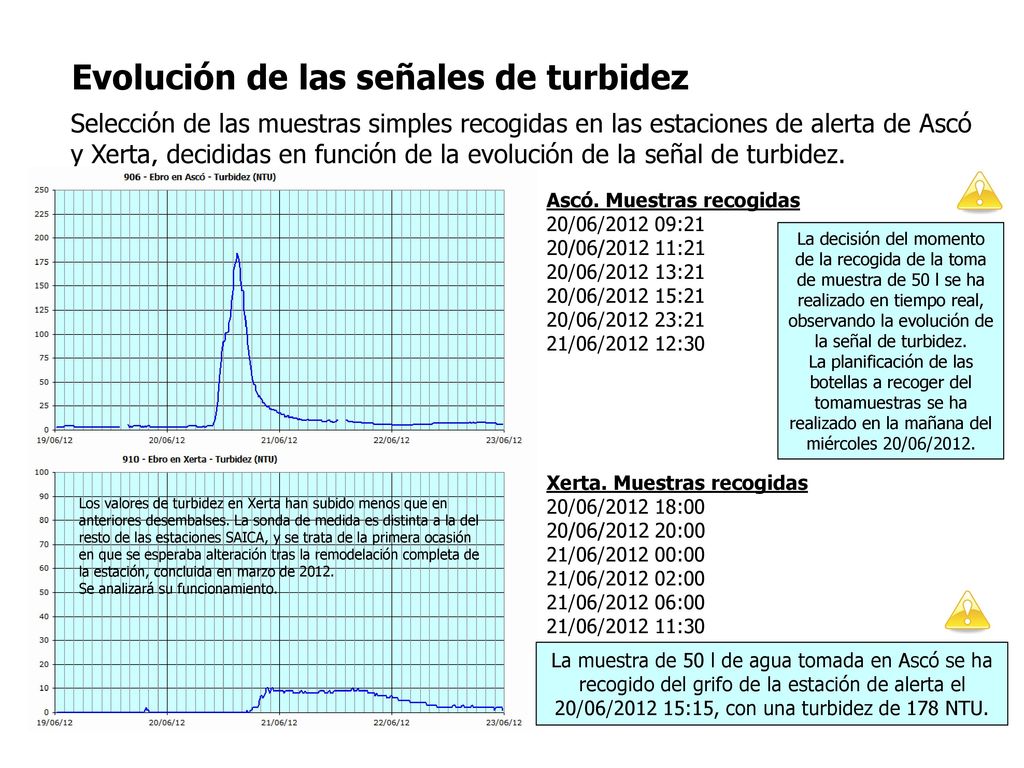

6 Evolución de las señales de turbidez
Selección de las muestras simples recogidas en las estaciones de alerta de Ascó y Xerta, decididas en función de la evolución de la señal de turbidez. Ascó. Muestras recogidas 20/06/ :21 20/06/ :21 20/06/ :21 20/06/ :21 20/06/ :21 21/06/ :30 La decisión del momento de la recogida de la toma de muestra de 50 l se ha realizado en tiempo real, observando la evolución de la señal de turbidez. La planificación de las botellas a recoger del tomamuestras se ha realizado en la mañana del miércoles 20/06/2012. Xerta. Muestras recogidas 20/06/ :00 20/06/ :00 21/06/ :00 21/06/ :00 21/06/ :00 21/06/ :30 Los valores de turbidez en Xerta han subido menos que en anteriores desembalses. La sonda de medida es distinta a la del resto de las estaciones SAICA, y se trata de la primera ocasión en que se esperaba alteración tras la remodelación completa de la estación, concluida en marzo de 2012. Se analizará su funcionamiento. La muestra de 50 l de agua tomada en Ascó se ha recogido del grifo de la estación de alerta el 20/06/ :15, con una turbidez de 178 NTU.

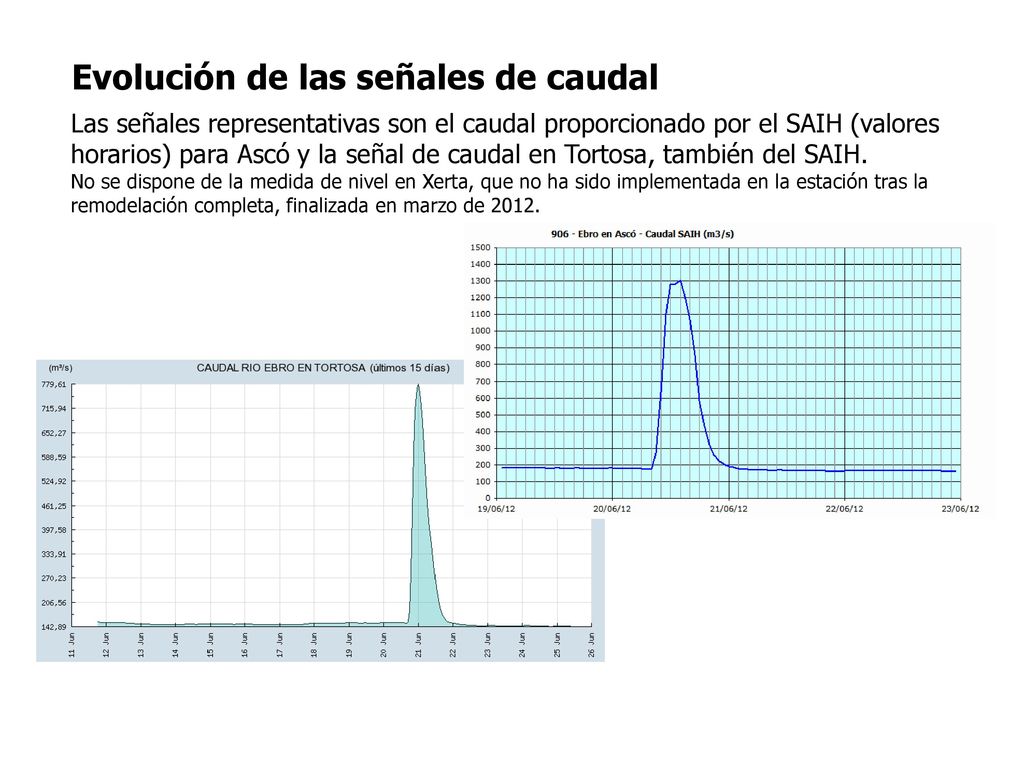

7 Evolución de las señales de caudal
Las señales representativas son el caudal proporcionado por el SAIH (valores horarios) para Ascó y la señal de caudal en Tortosa, también del SAIH. No se dispone de la medida de nivel en Xerta, que no ha sido implementada en la estación tras la remodelación completa, finalizada en marzo de 2012.

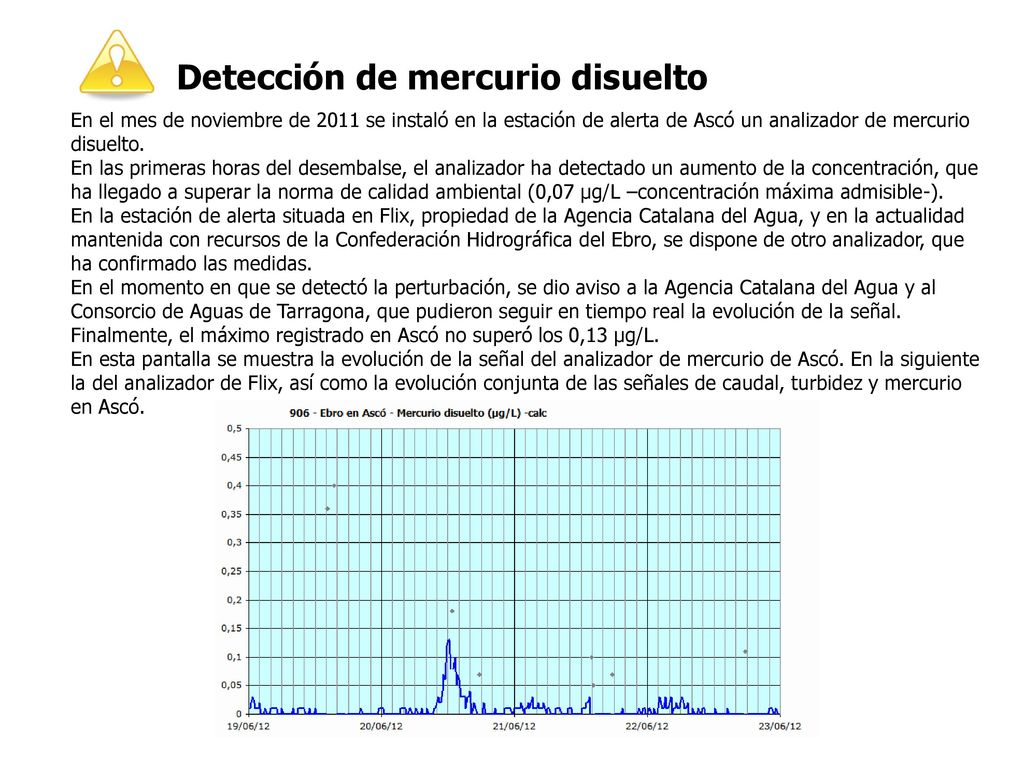

8 Detección de mercurio disuelto

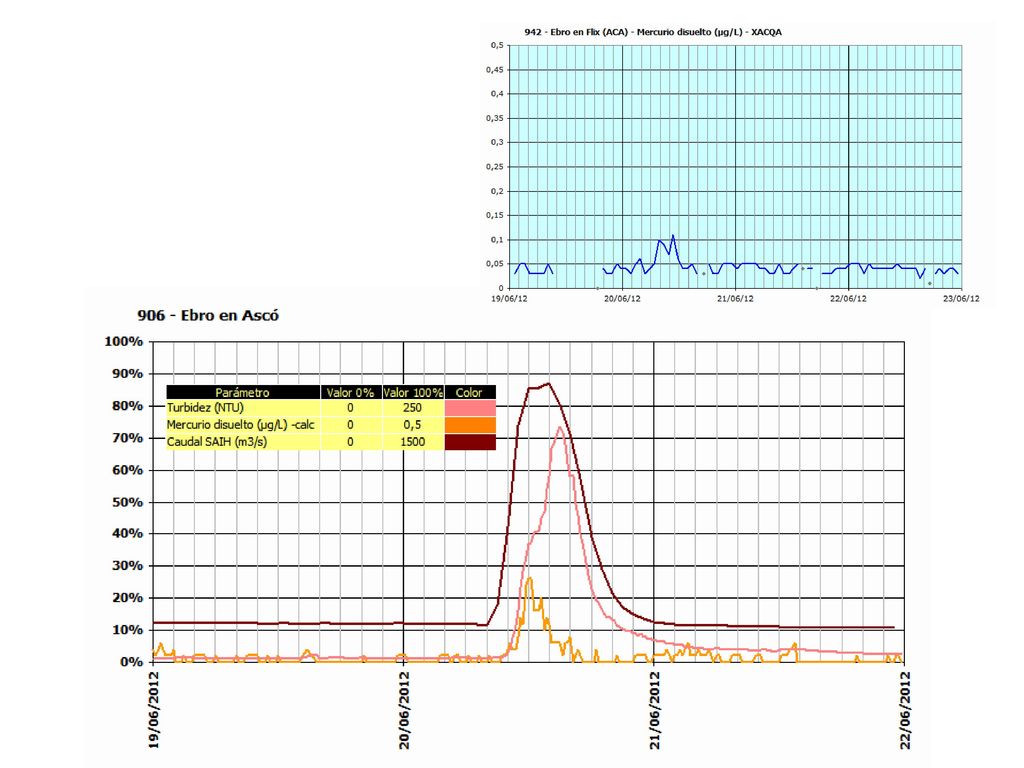

En el mes de noviembre de 2011 se instaló en la estación de alerta de Ascó un analizador de mercurio disuelto. En las primeras horas del desembalse, el analizador ha detectado un aumento de la concentración, que ha llegado a superar la norma de calidad ambiental (0,07 µg/L –concentración máxima admisible-). En la estación de alerta situada en Flix, propiedad de la Agencia Catalana del Agua, y en la actualidad mantenida con recursos de la Confederación Hidrográfica del Ebro, se dispone de otro analizador, que ha confirmado las medidas. En el momento en que se detectó la perturbación, se dio aviso a la Agencia Catalana del Agua y al Consorcio de Aguas de Tarragona, que pudieron seguir en tiempo real la evolución de la señal. Finalmente, el máximo registrado en Ascó no superó los 0,13 µg/L. En esta pantalla se muestra la evolución de la señal del analizador de mercurio de Ascó. En la siguiente la del analizador de Flix, así como la evolución conjunta de las señales de caudal, turbidez y mercurio en Ascó.

9

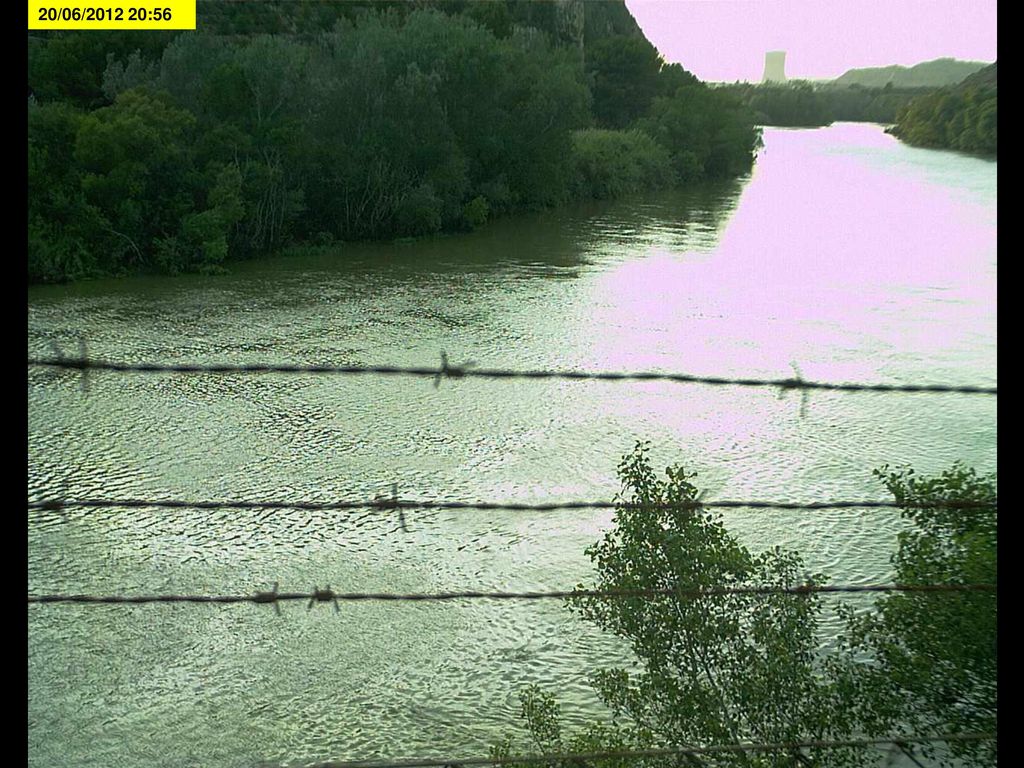

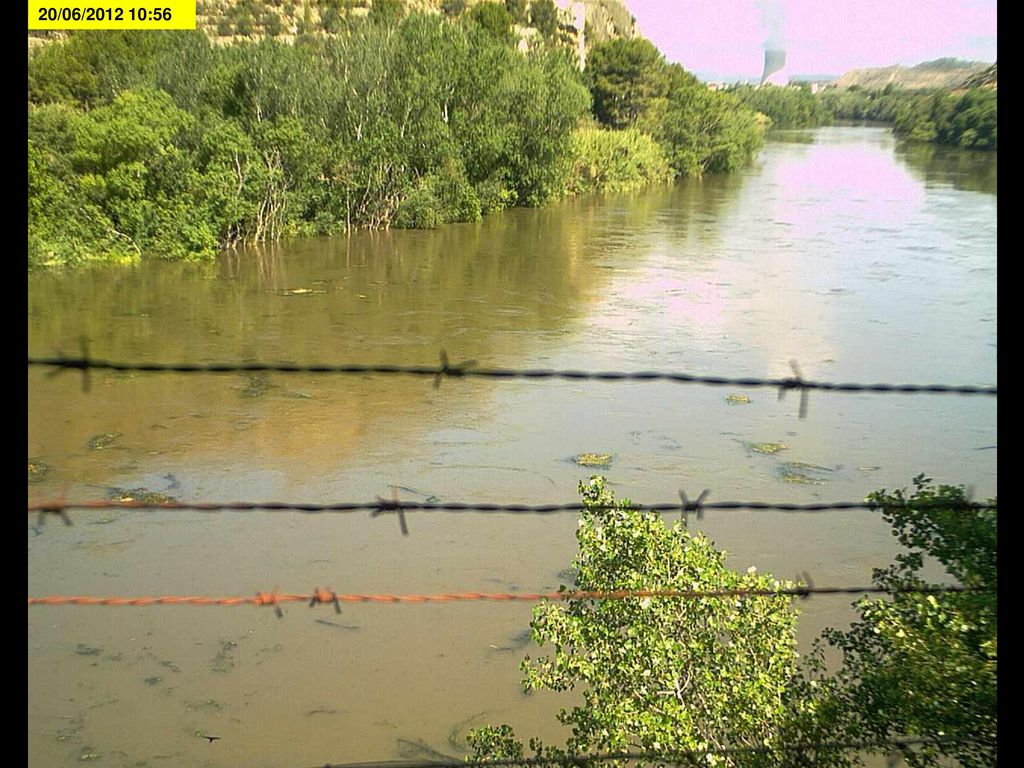

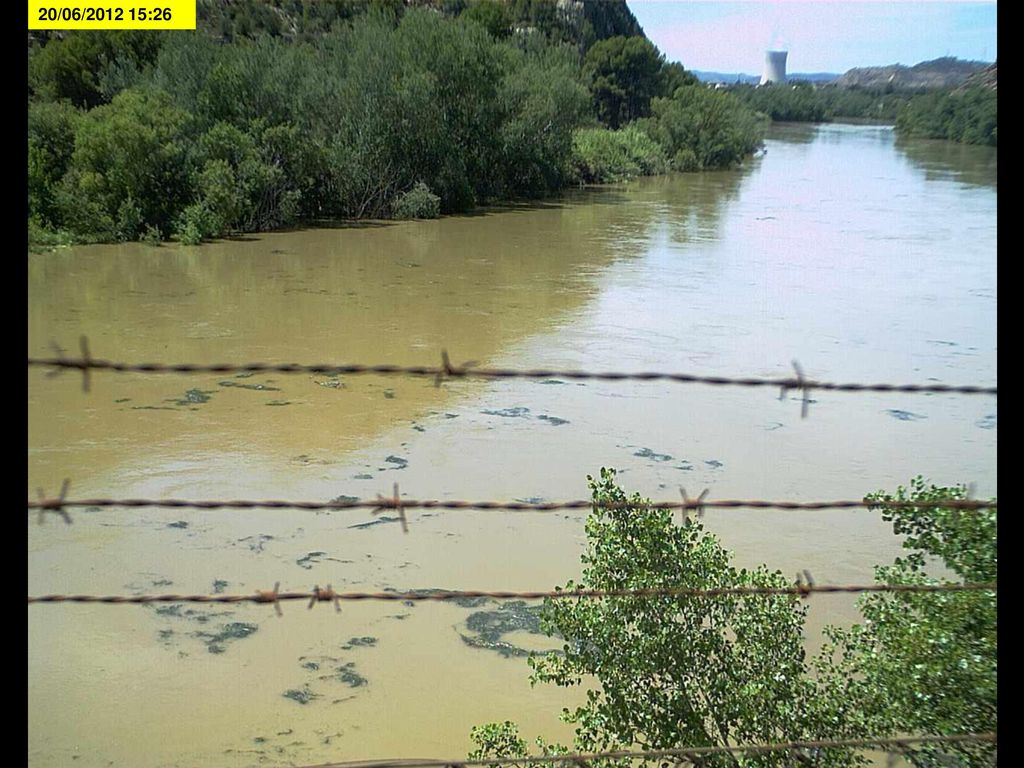

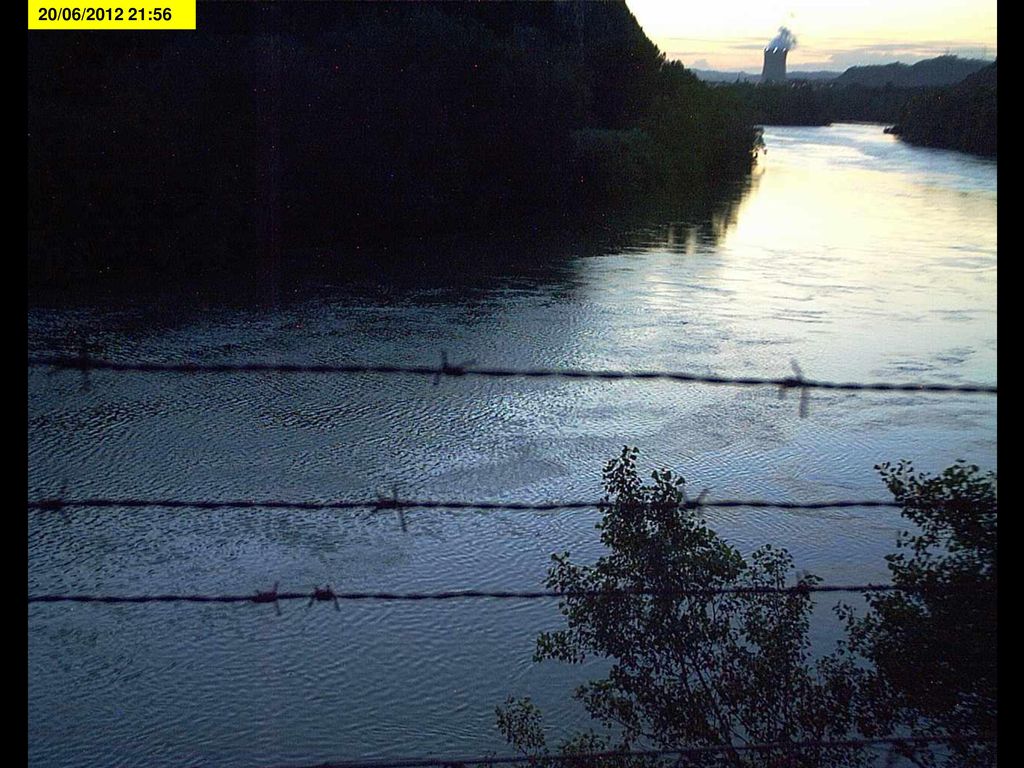

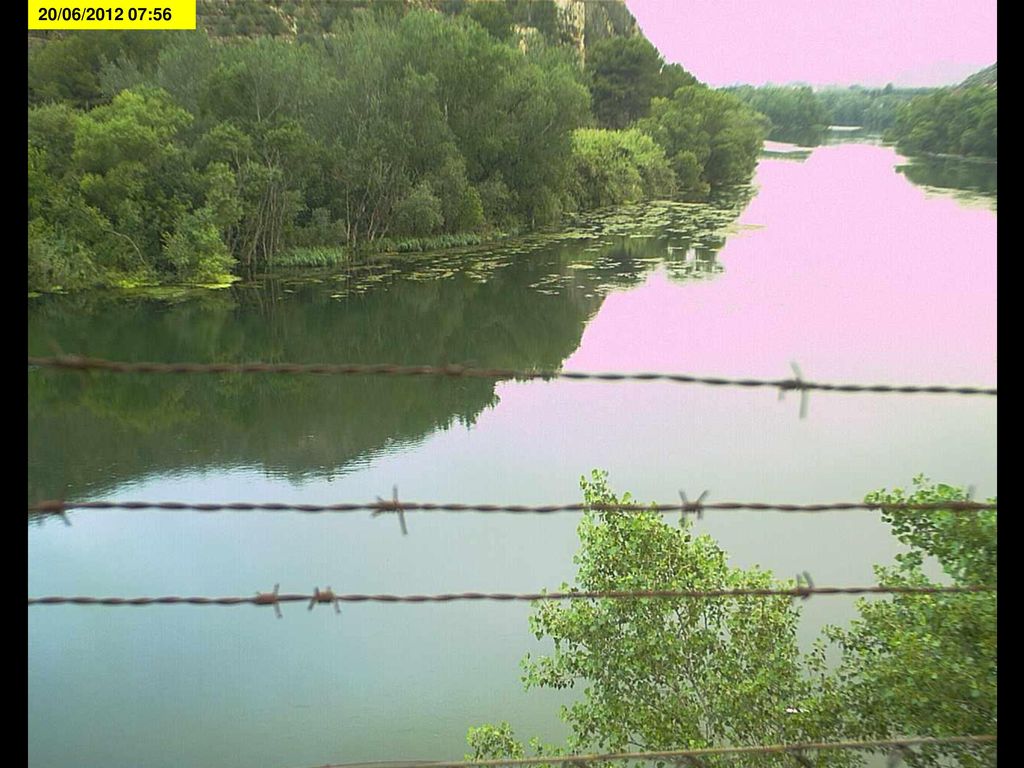

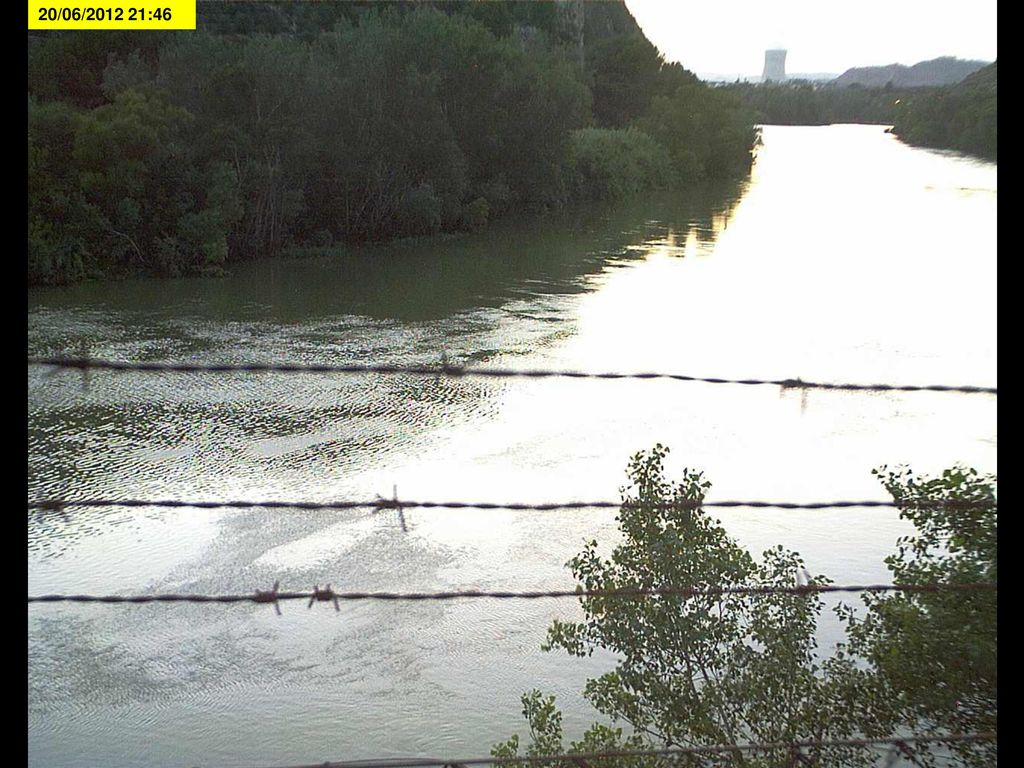

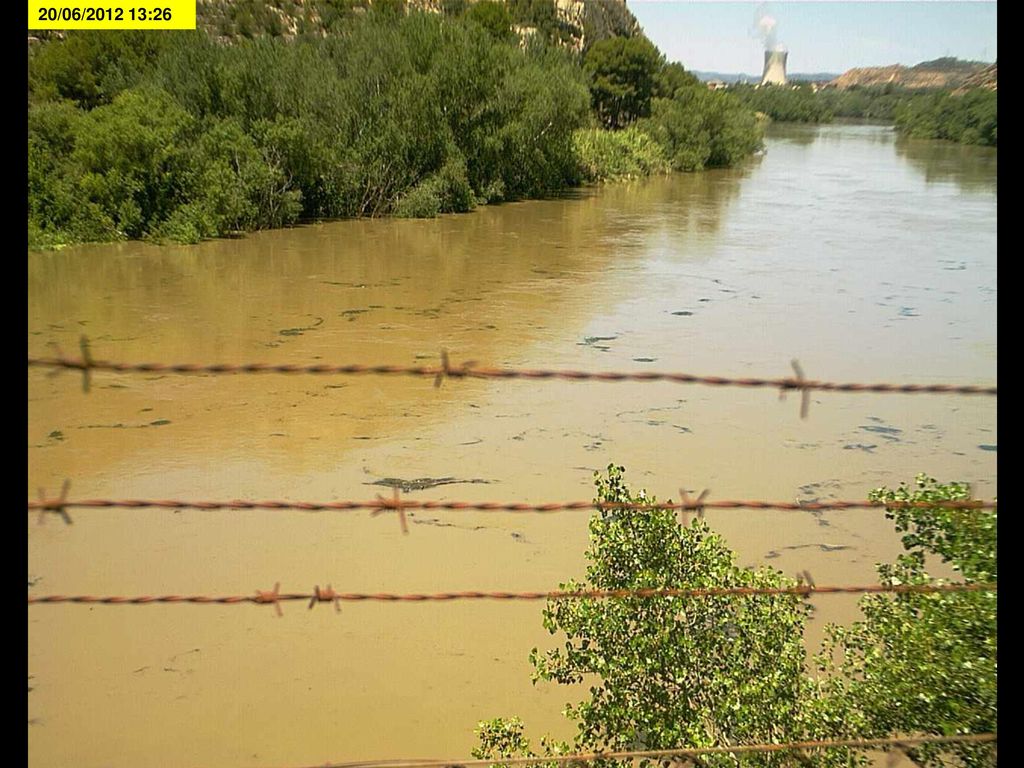

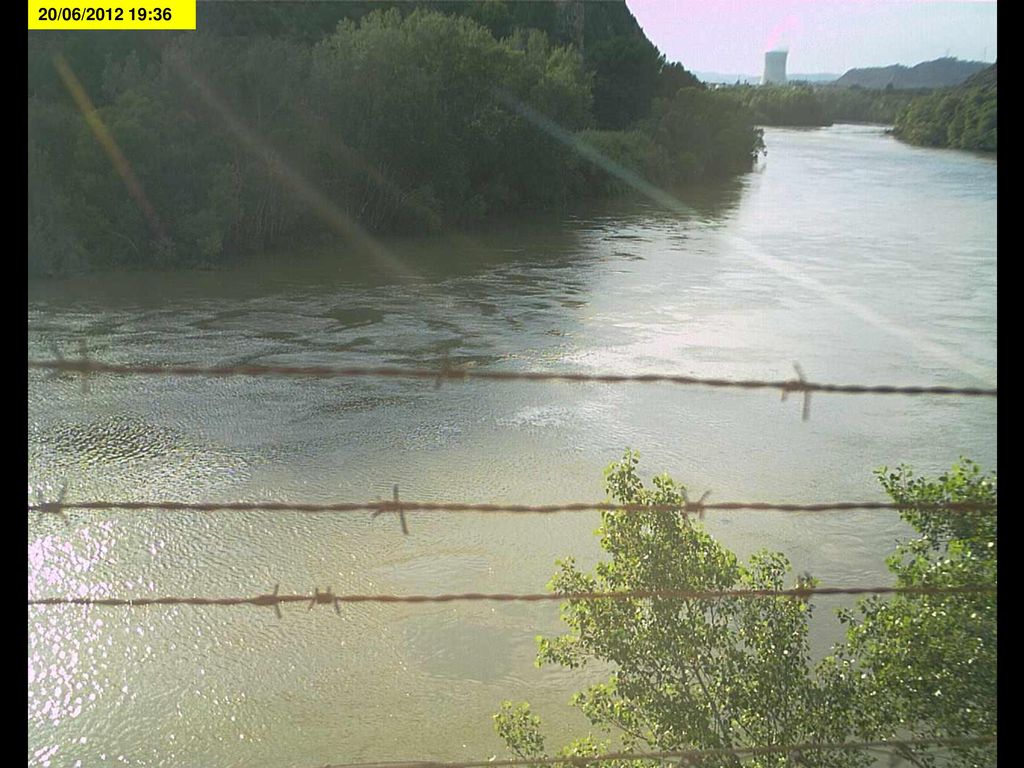

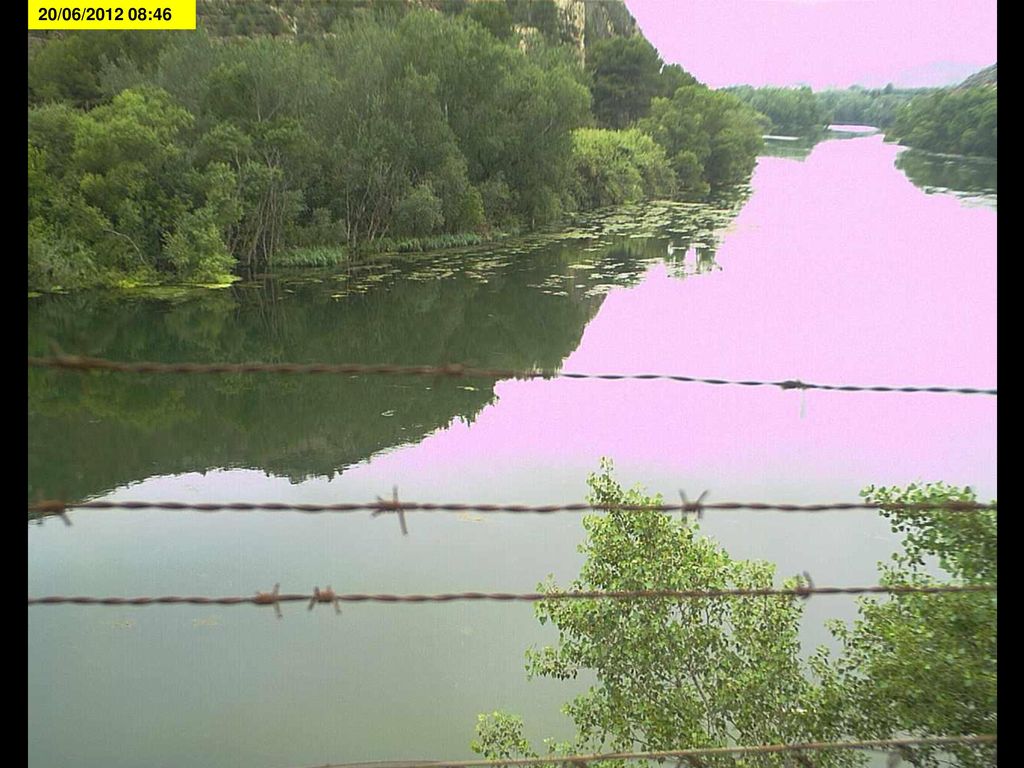

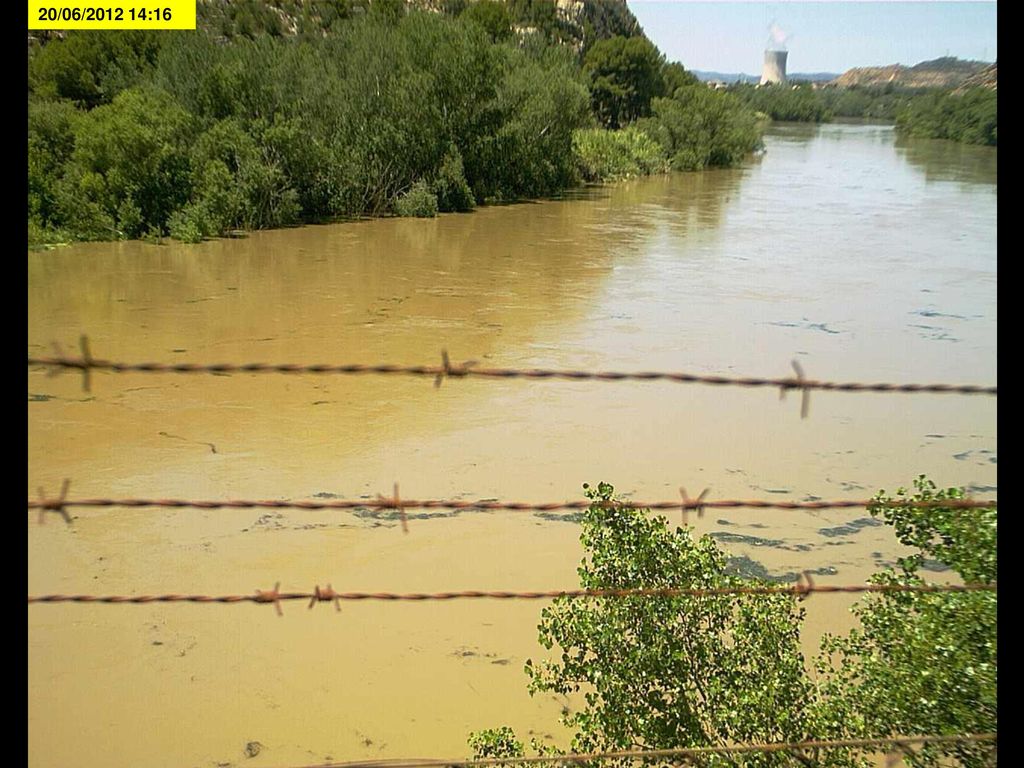

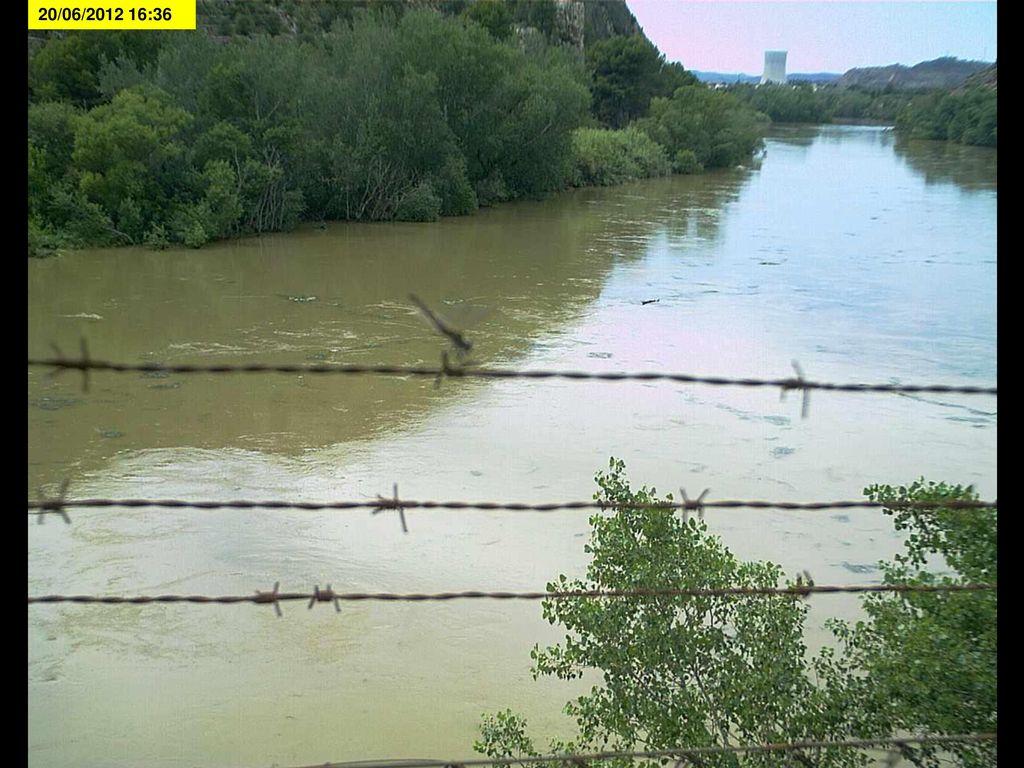

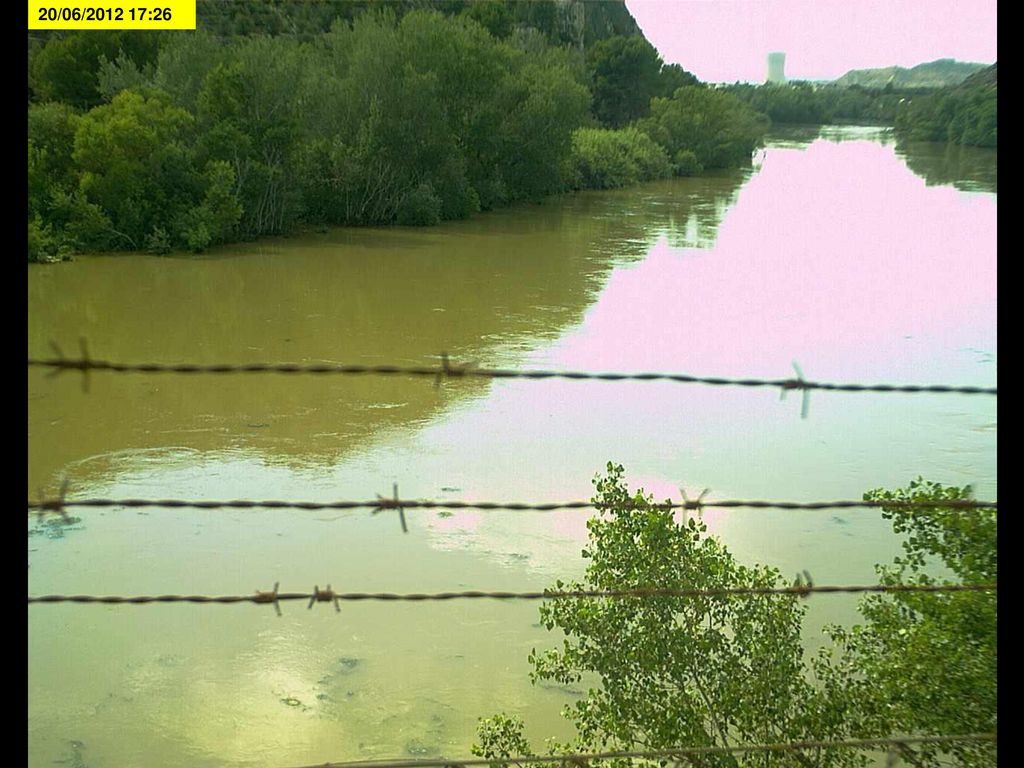

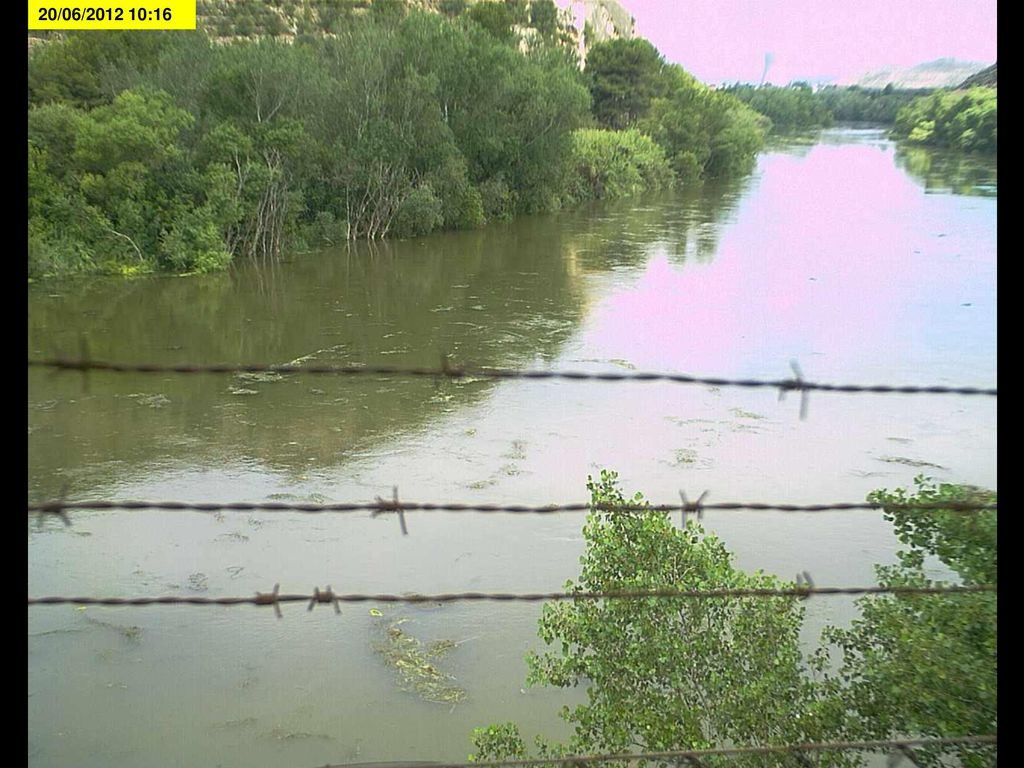

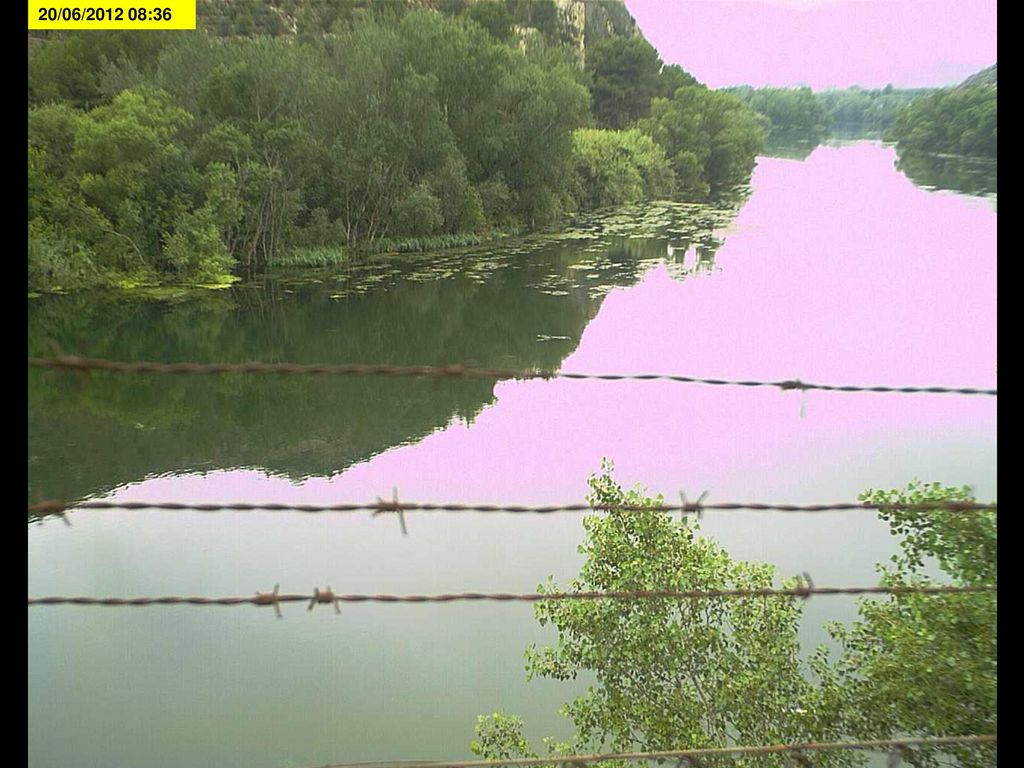

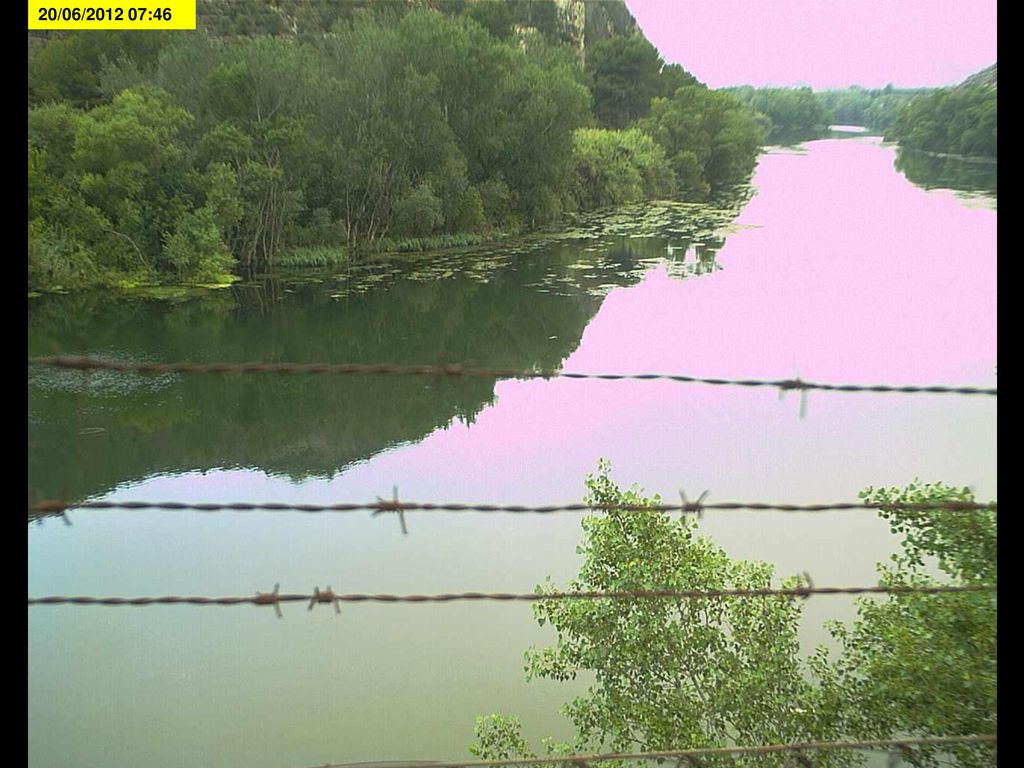

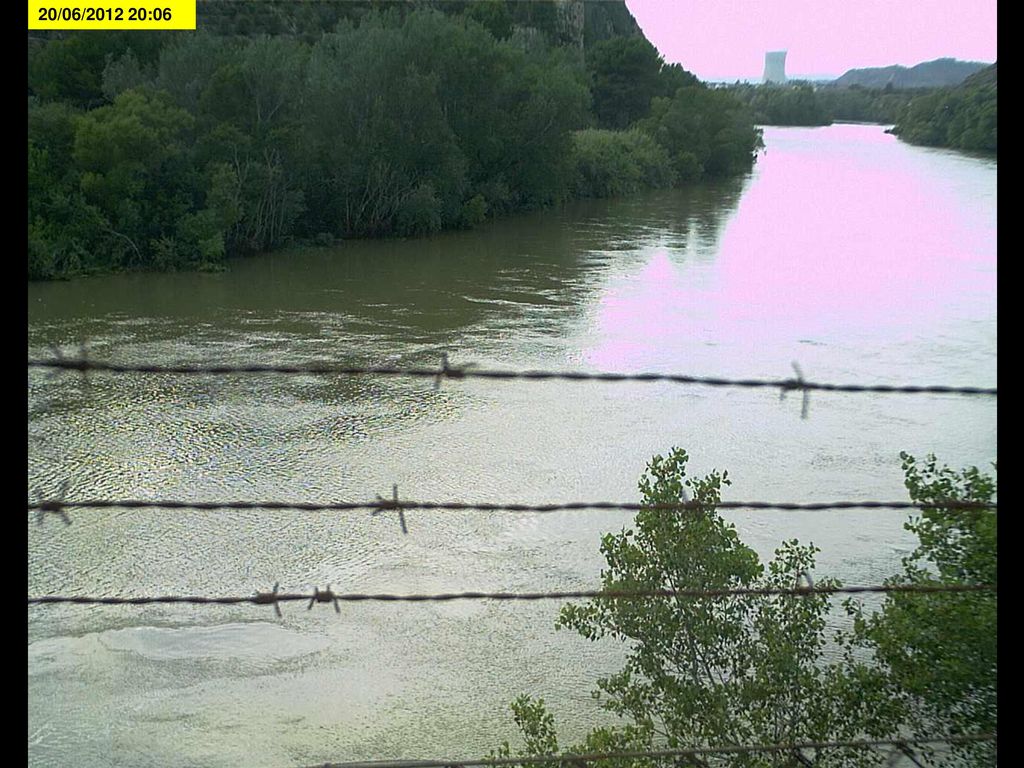

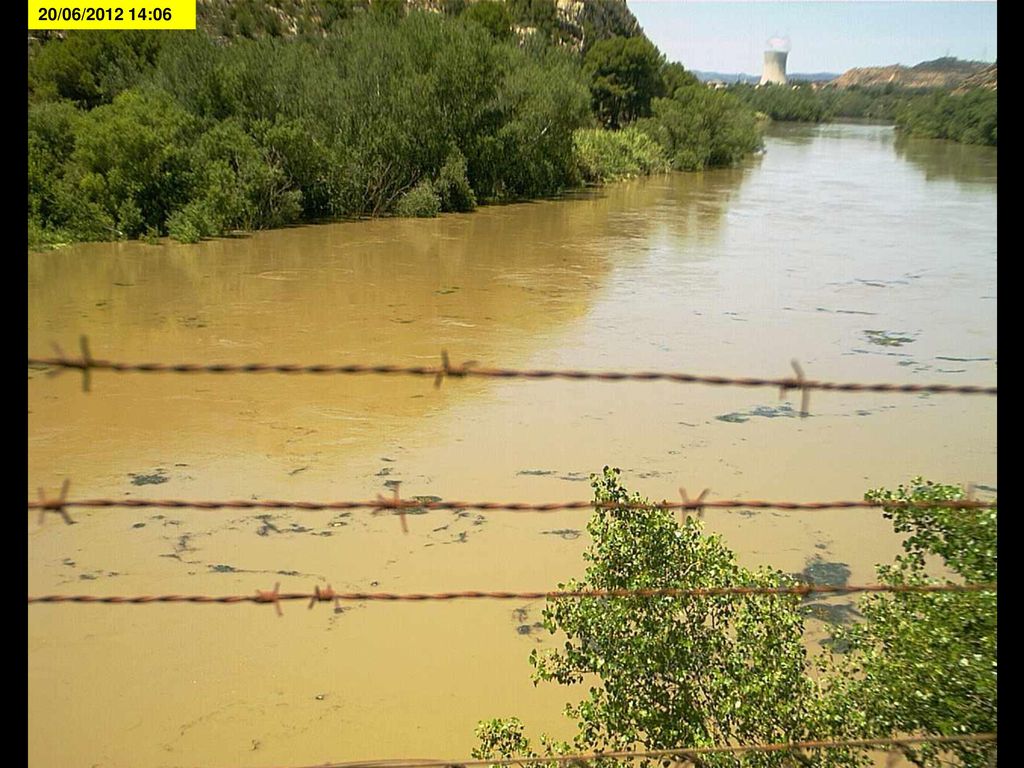

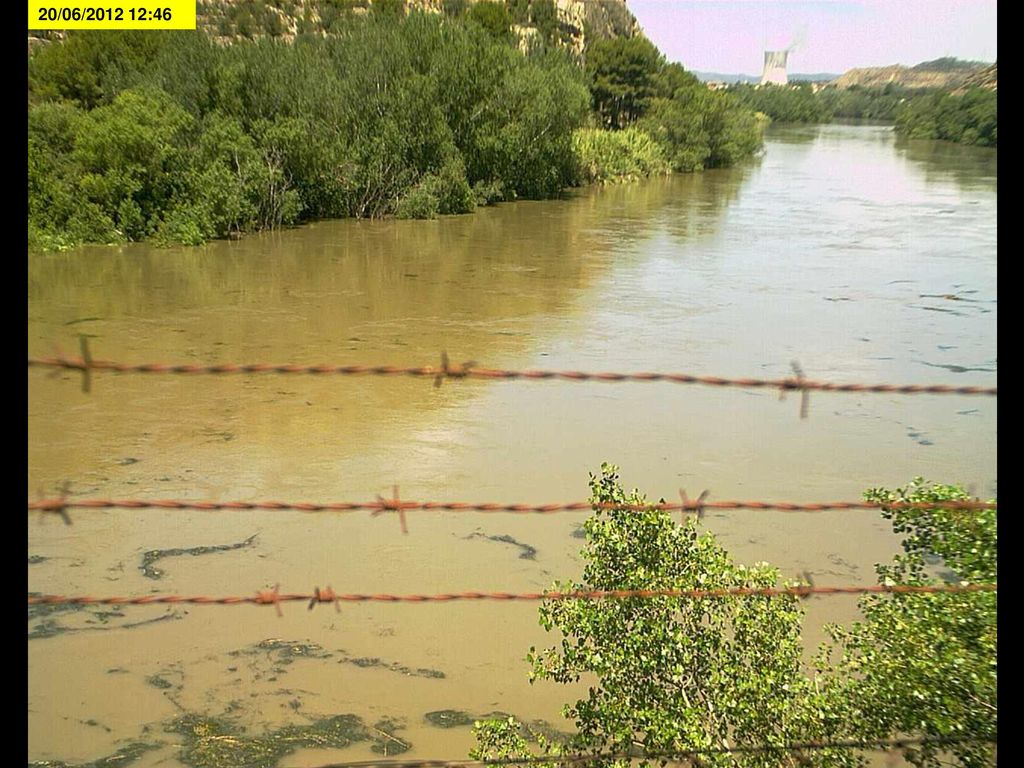

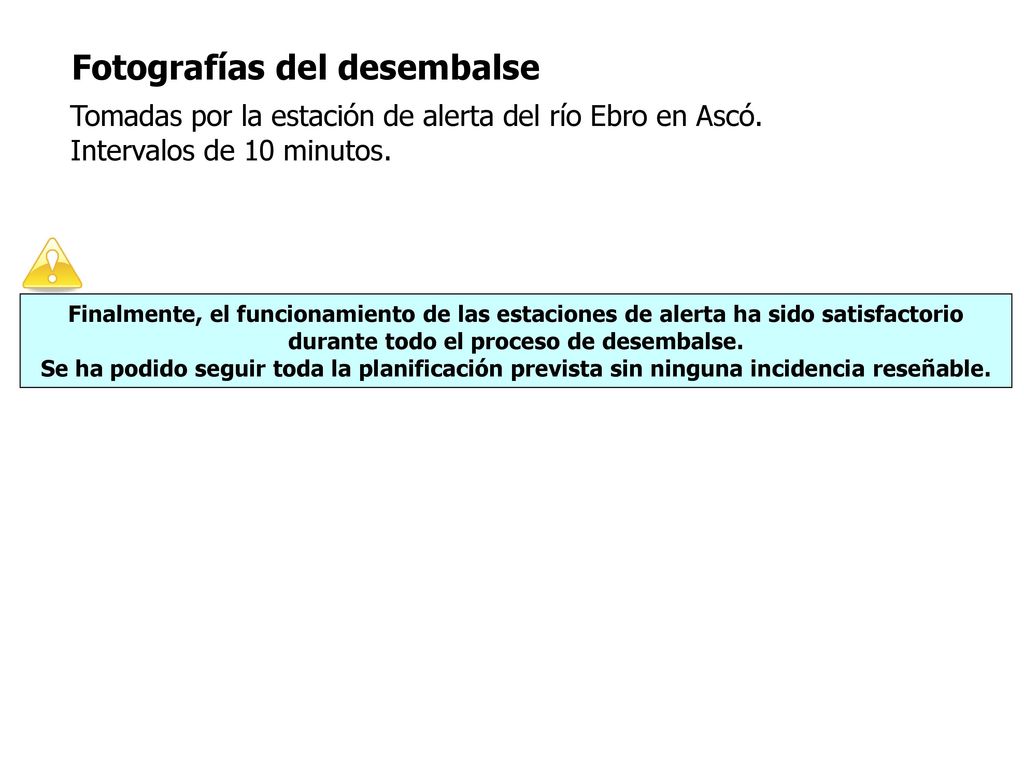

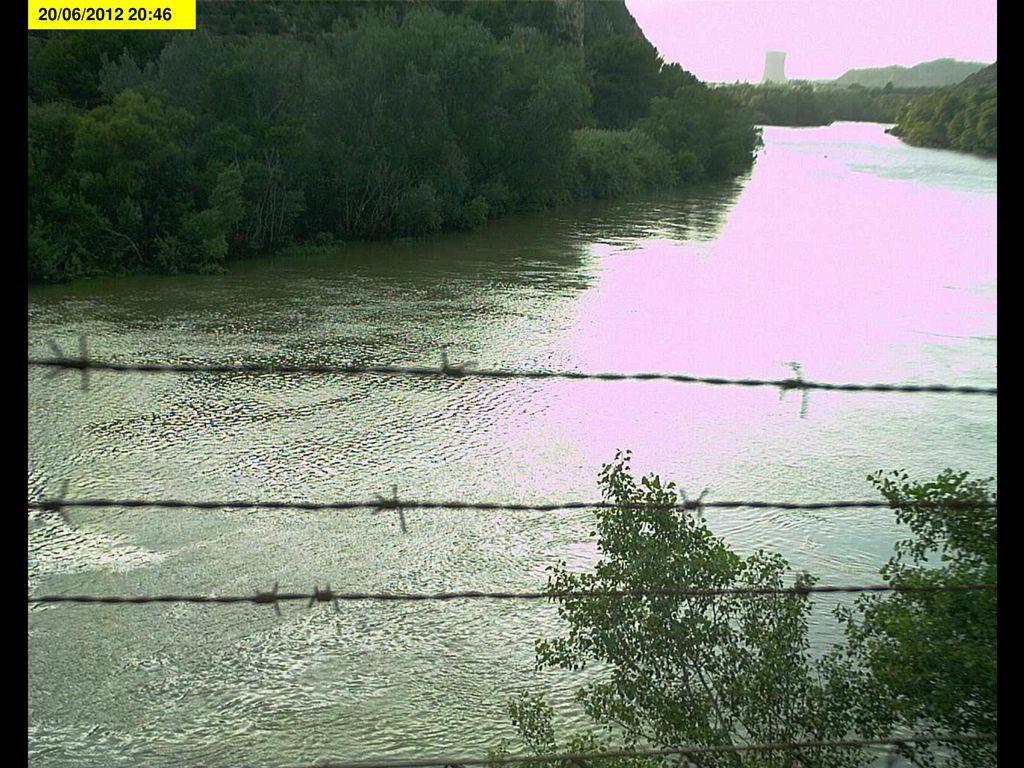

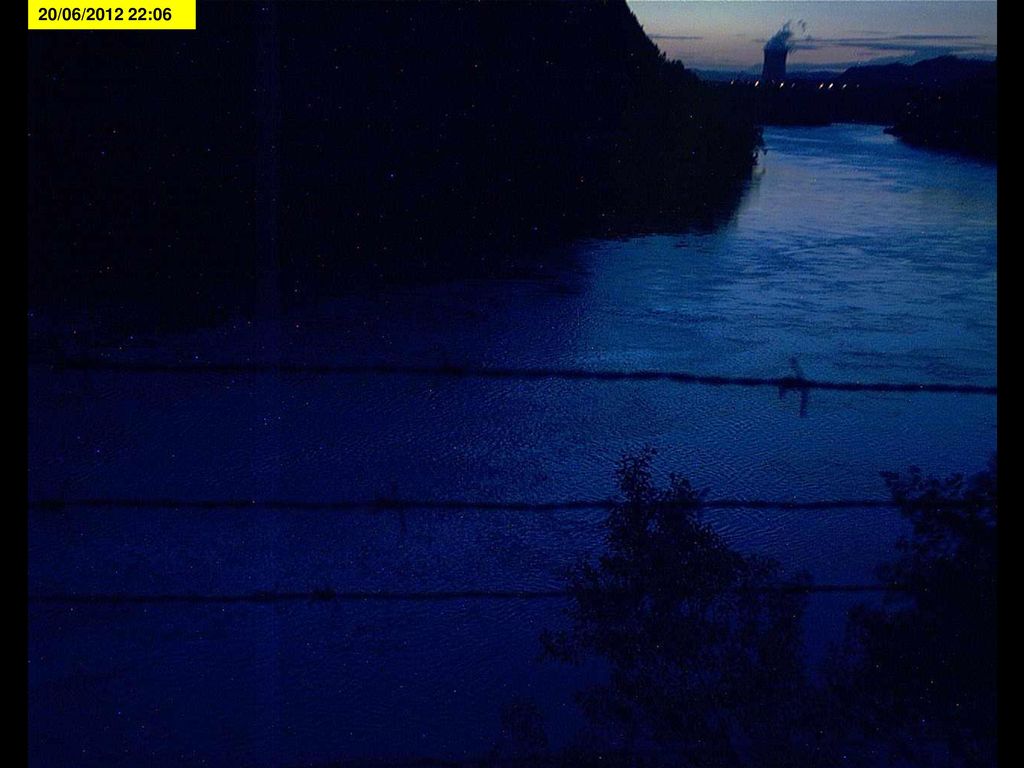

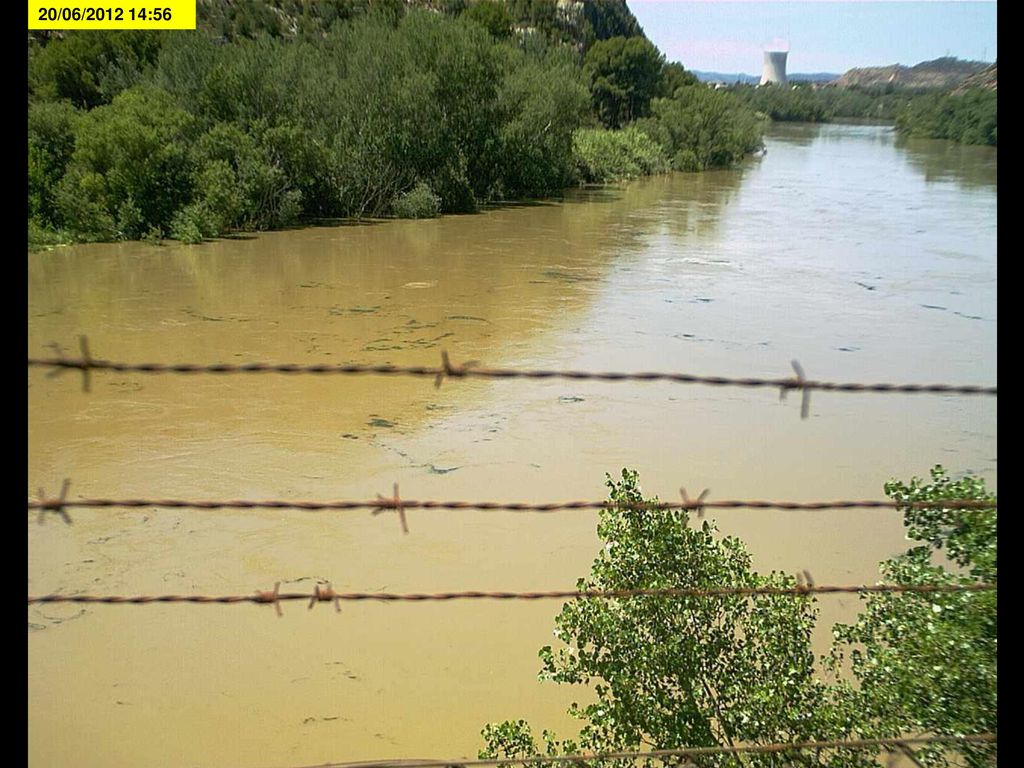

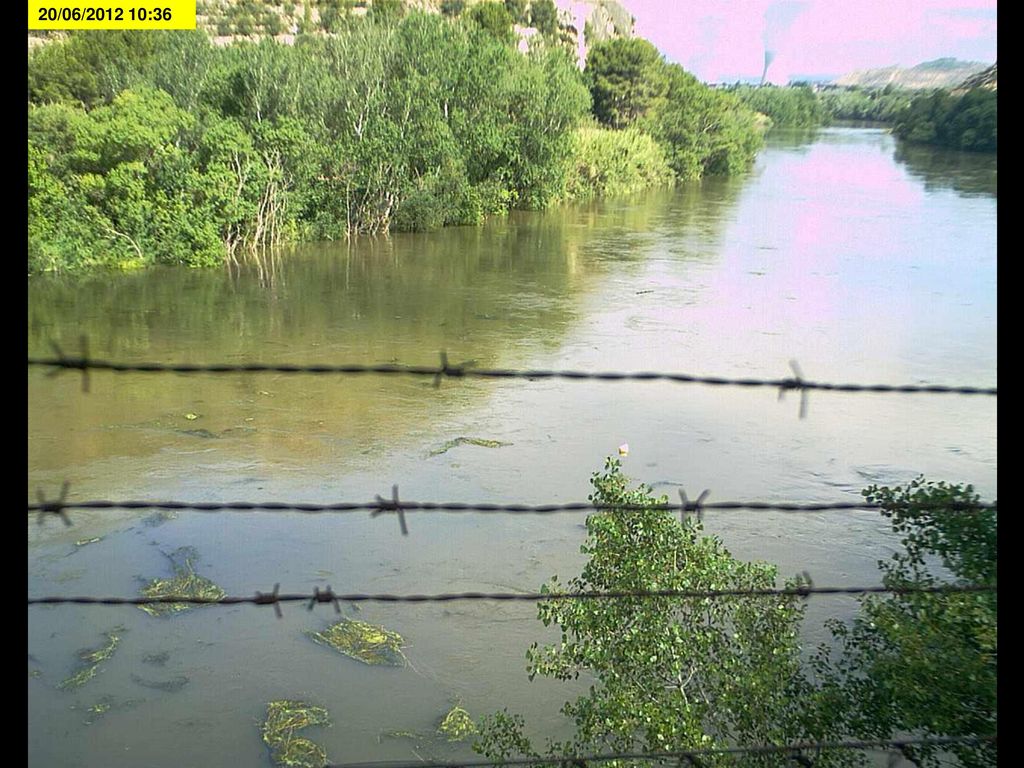

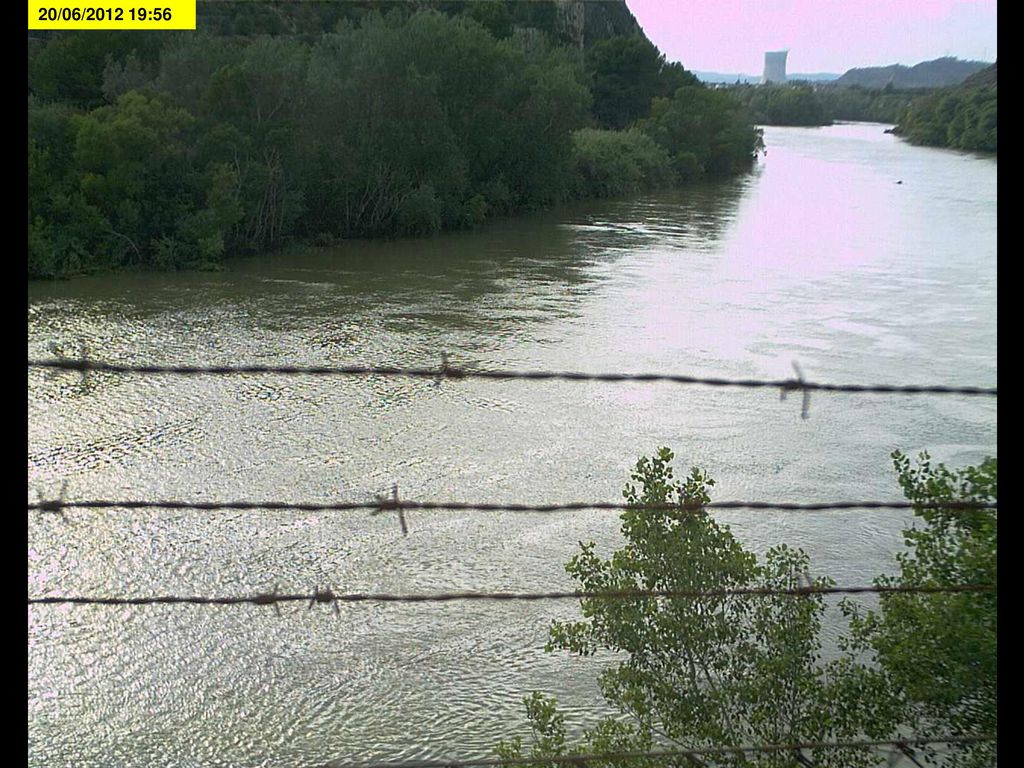

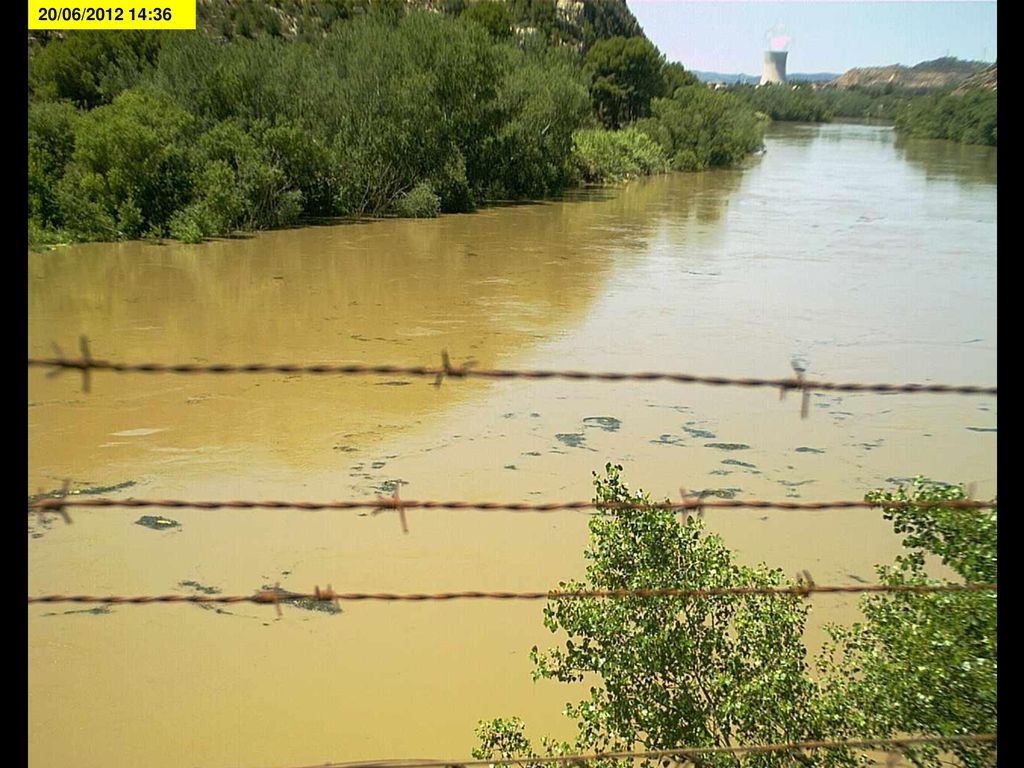

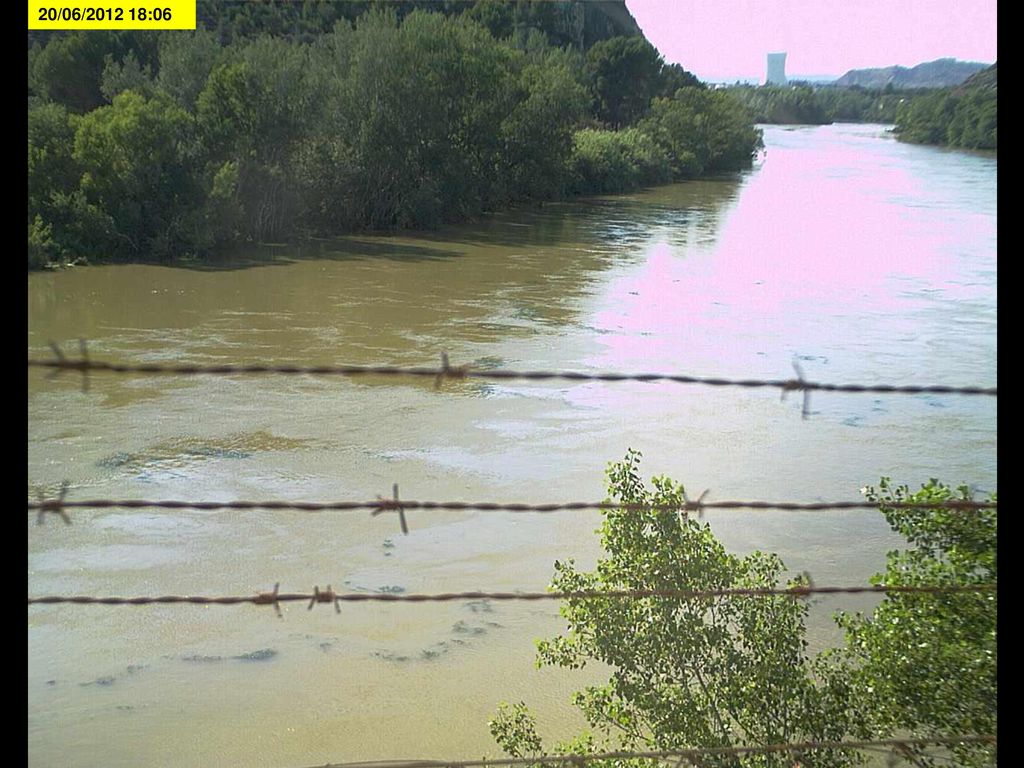

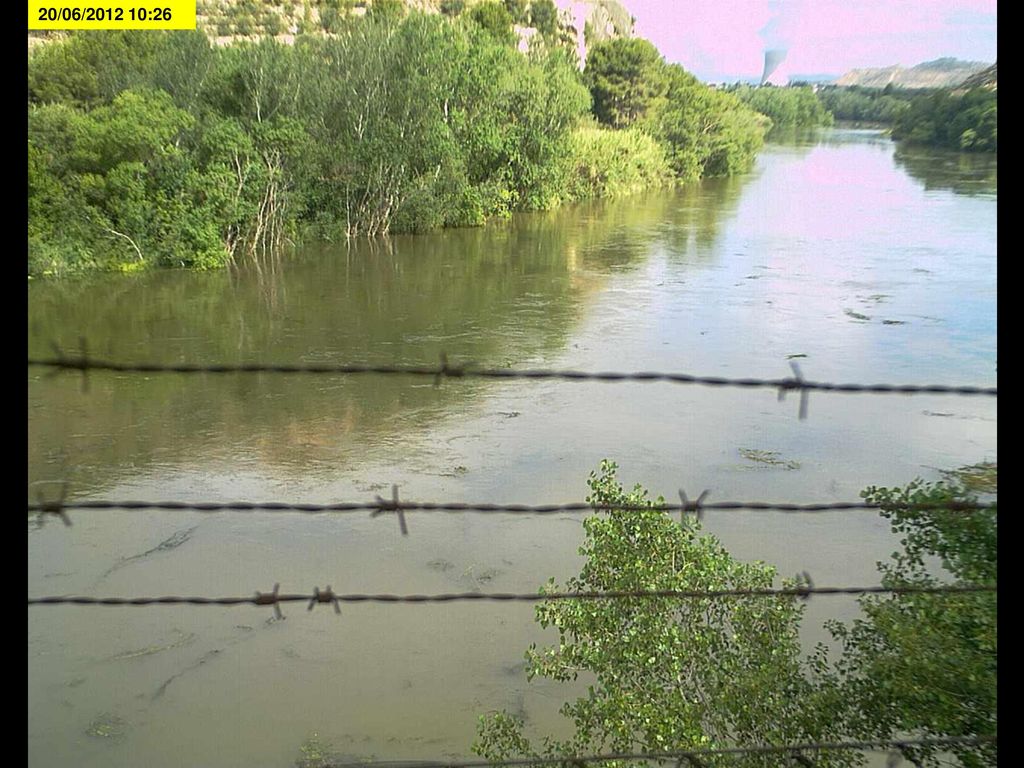

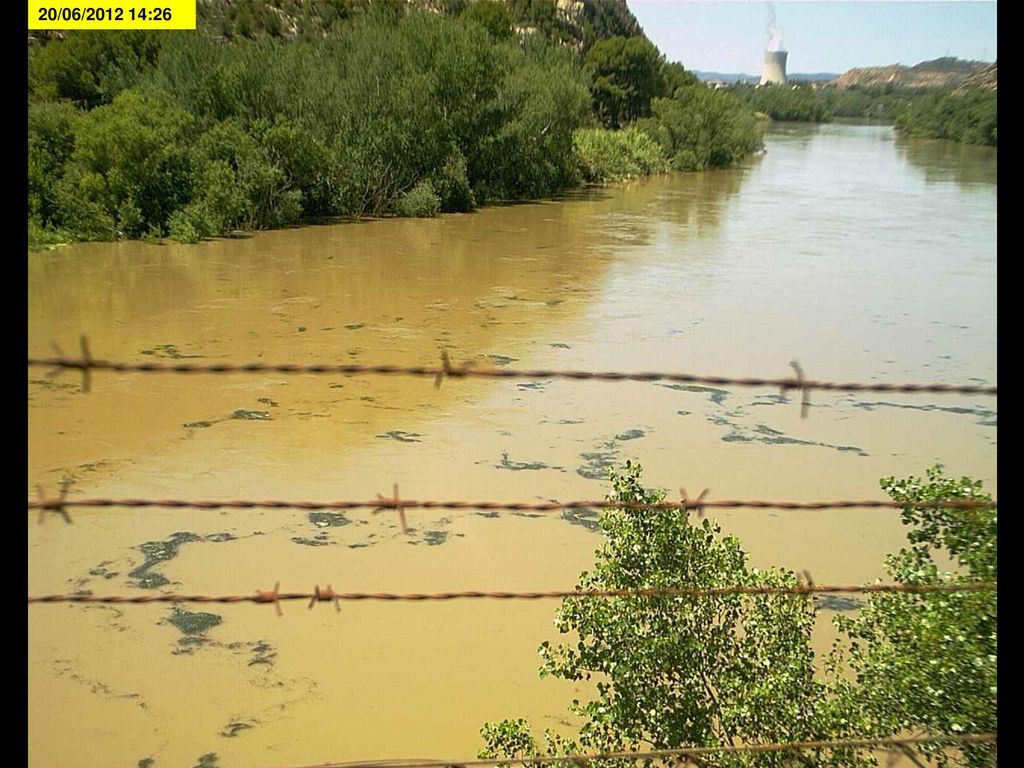

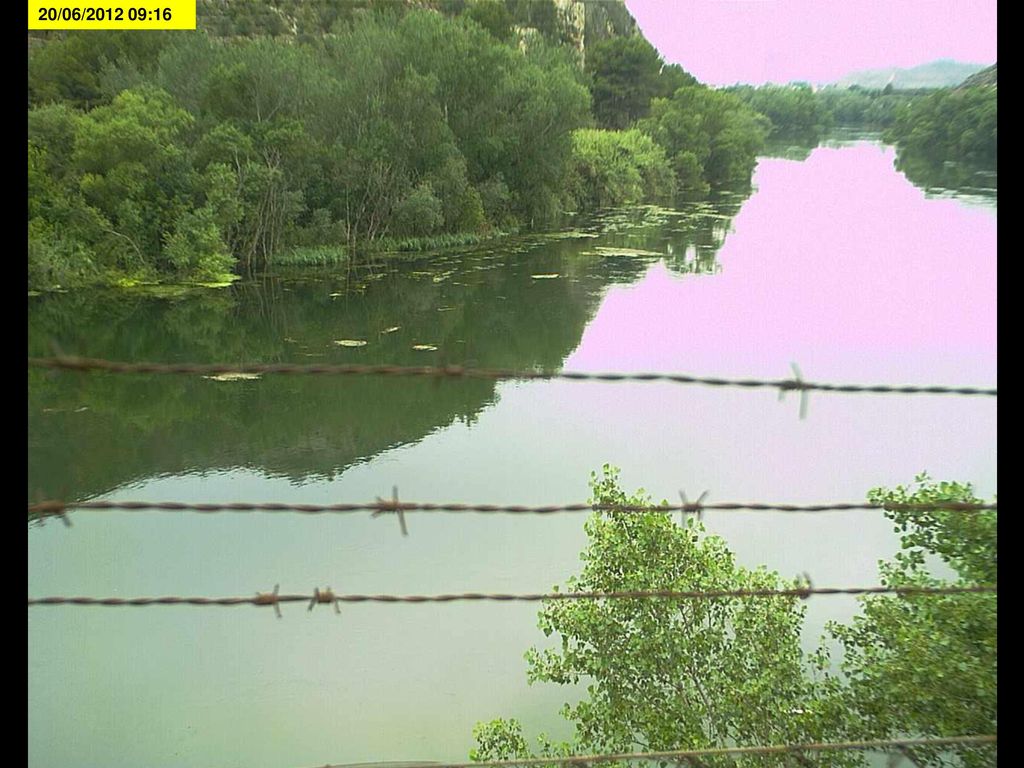

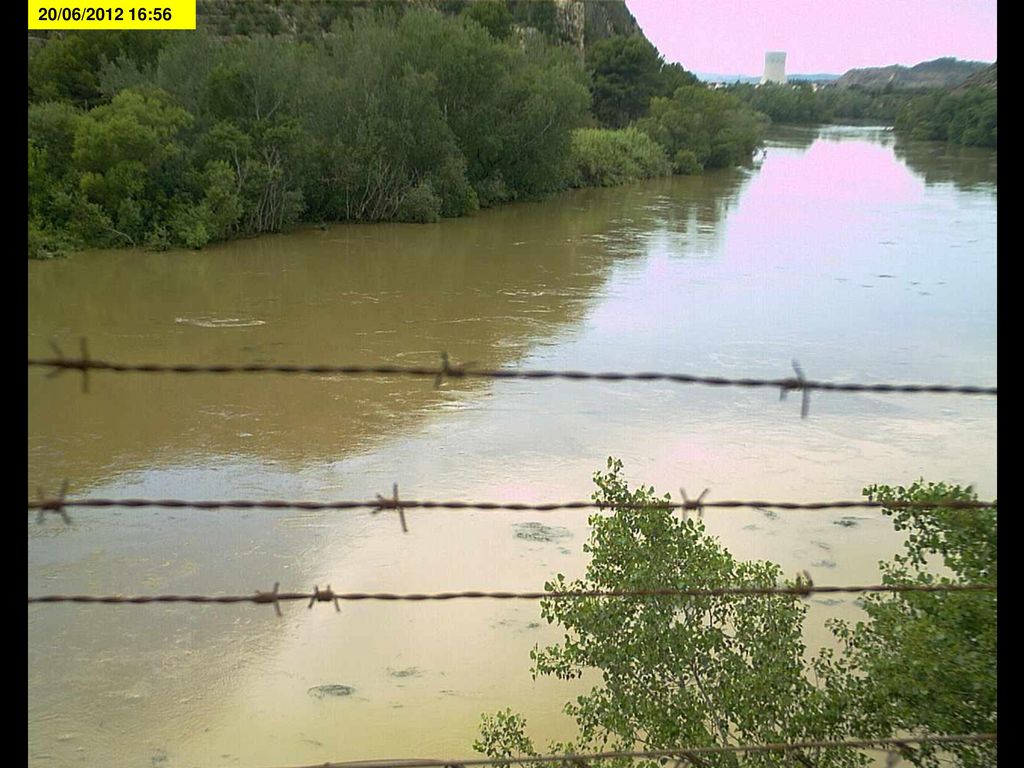

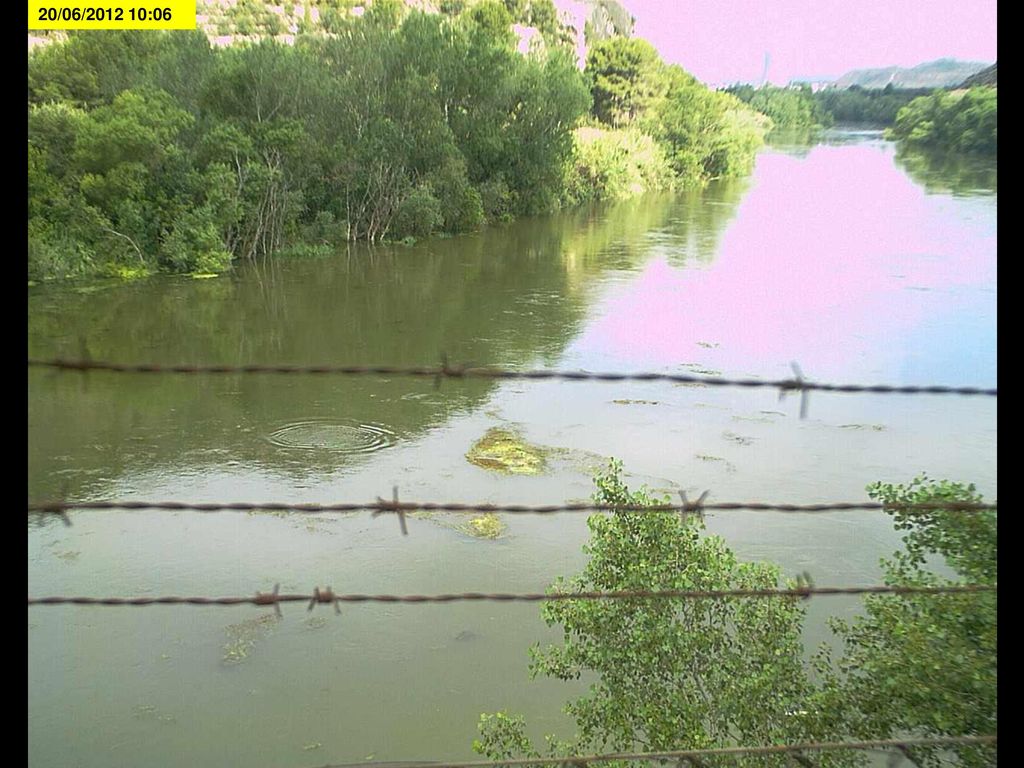

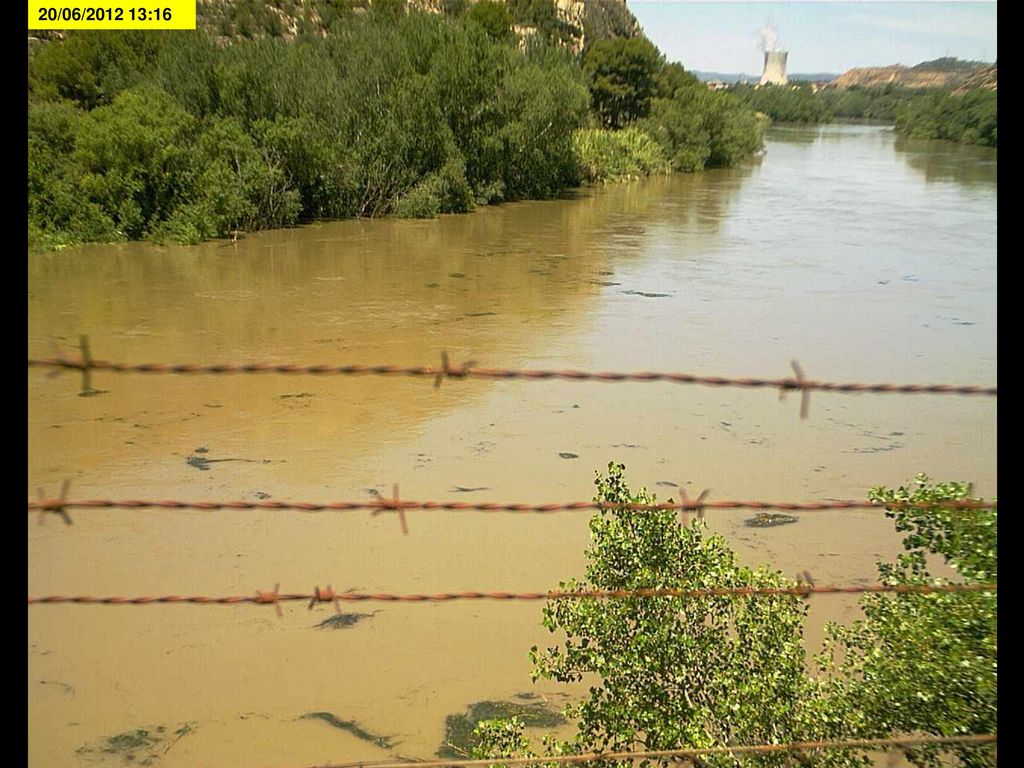

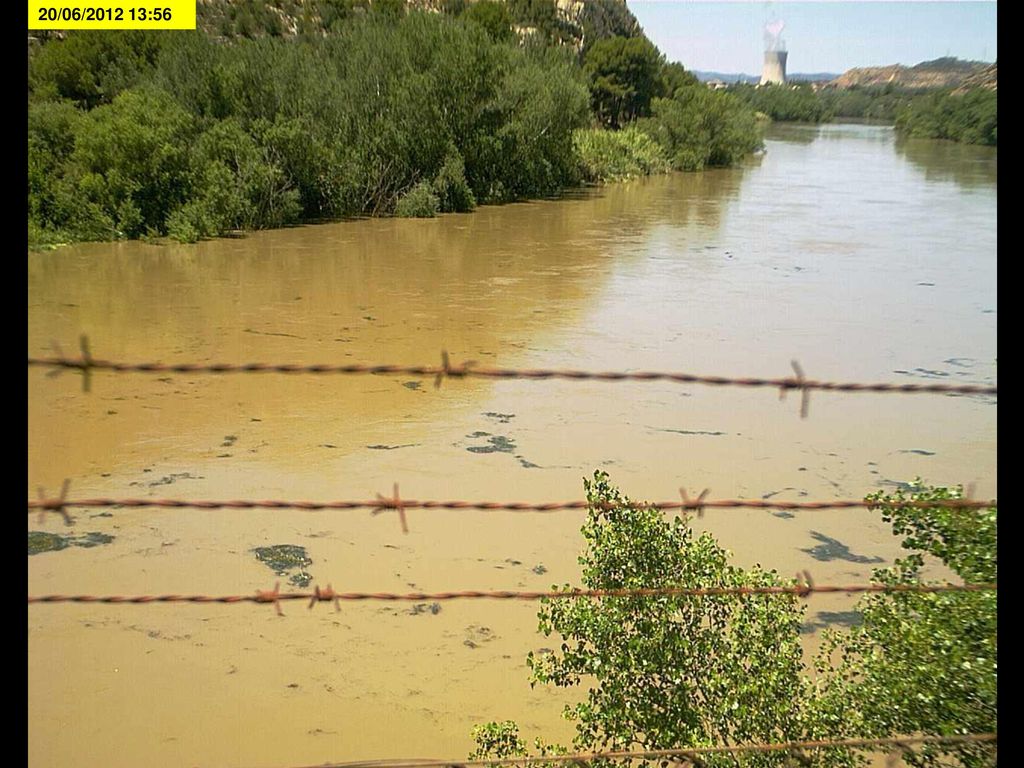

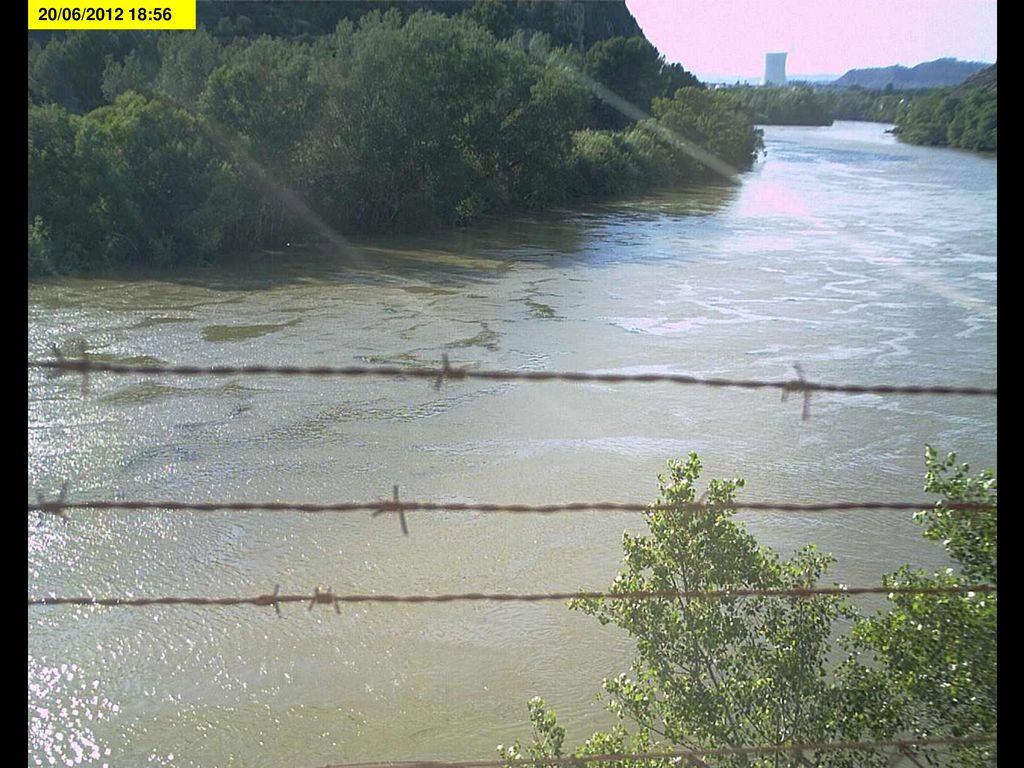

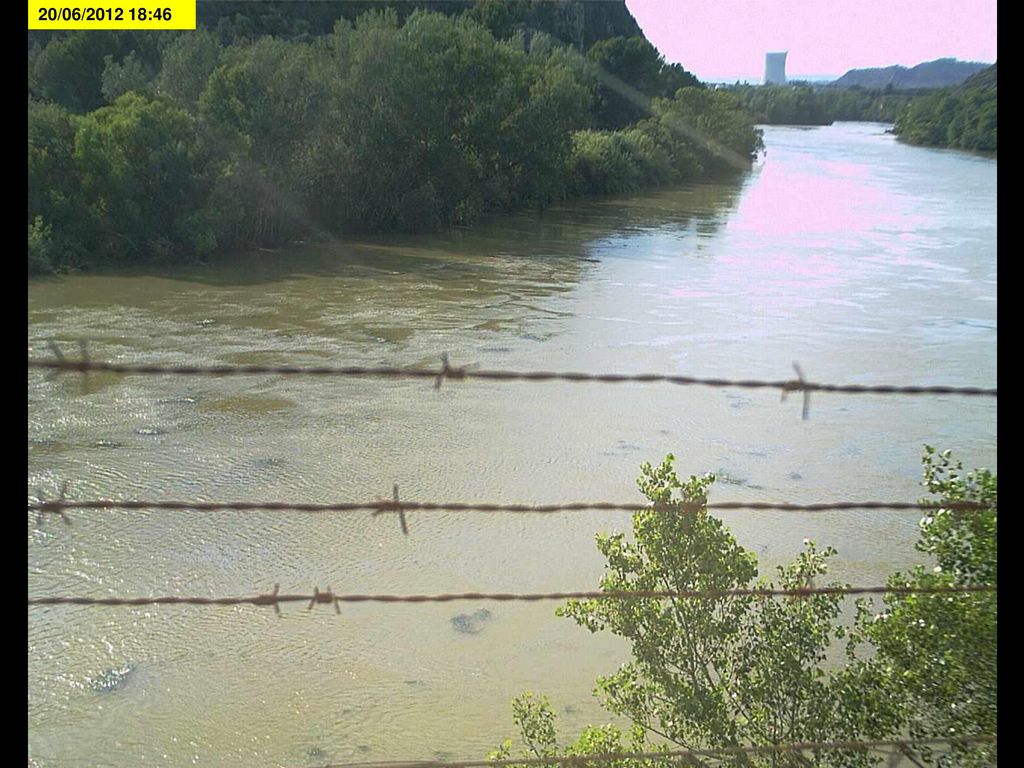

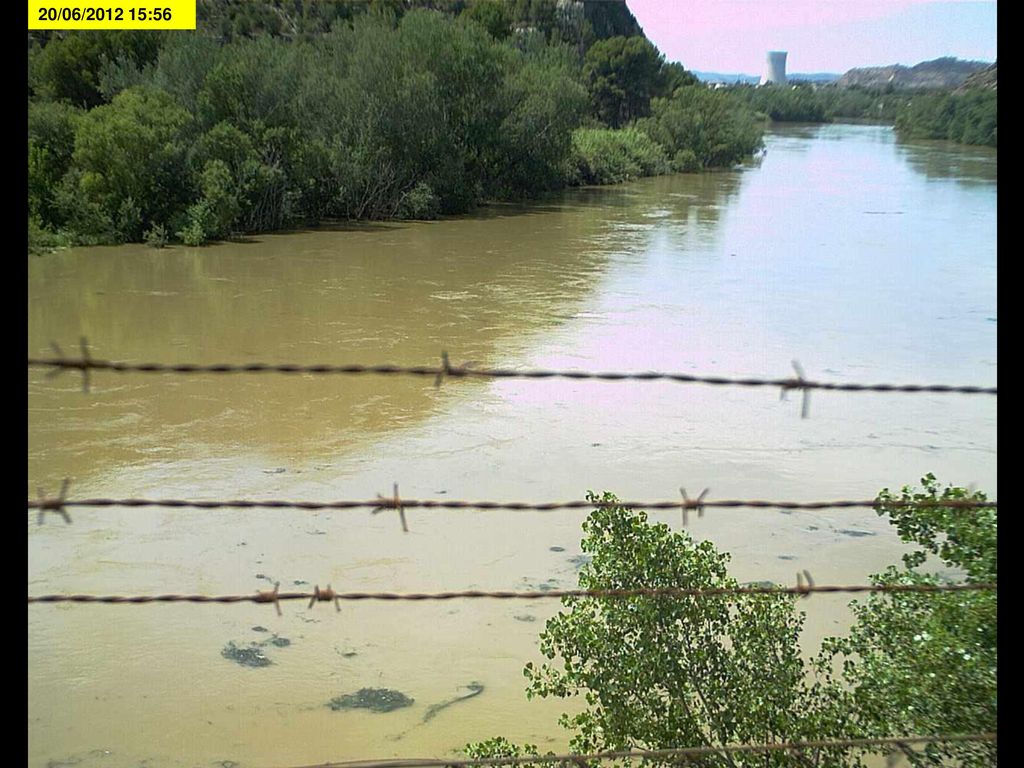

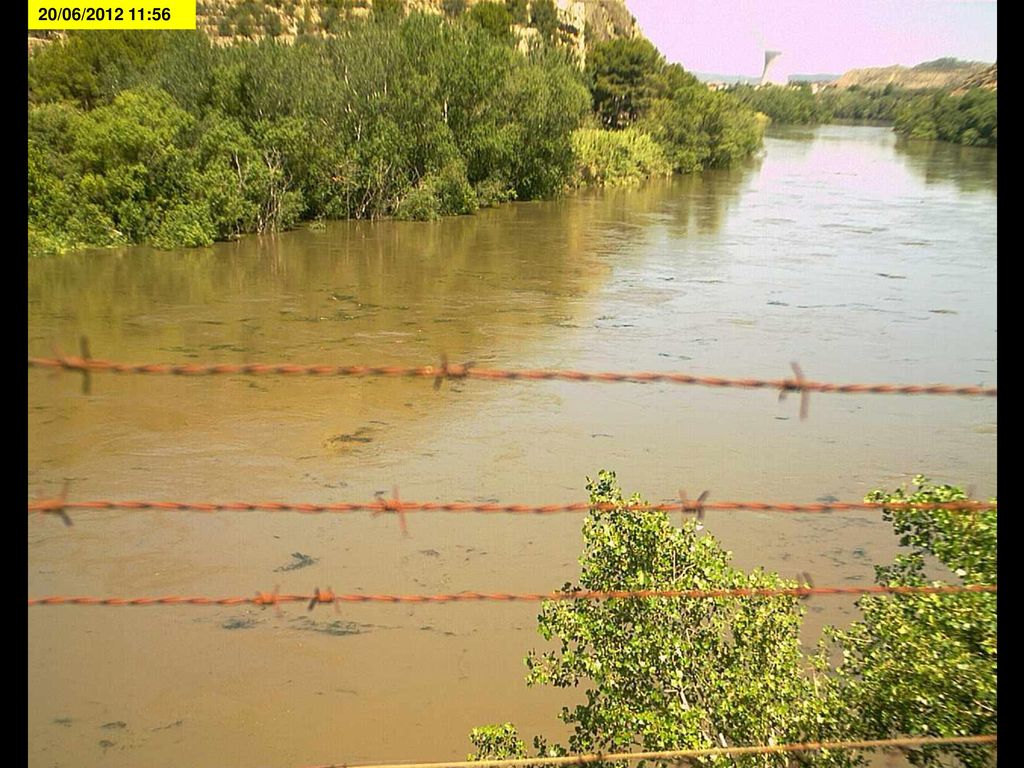

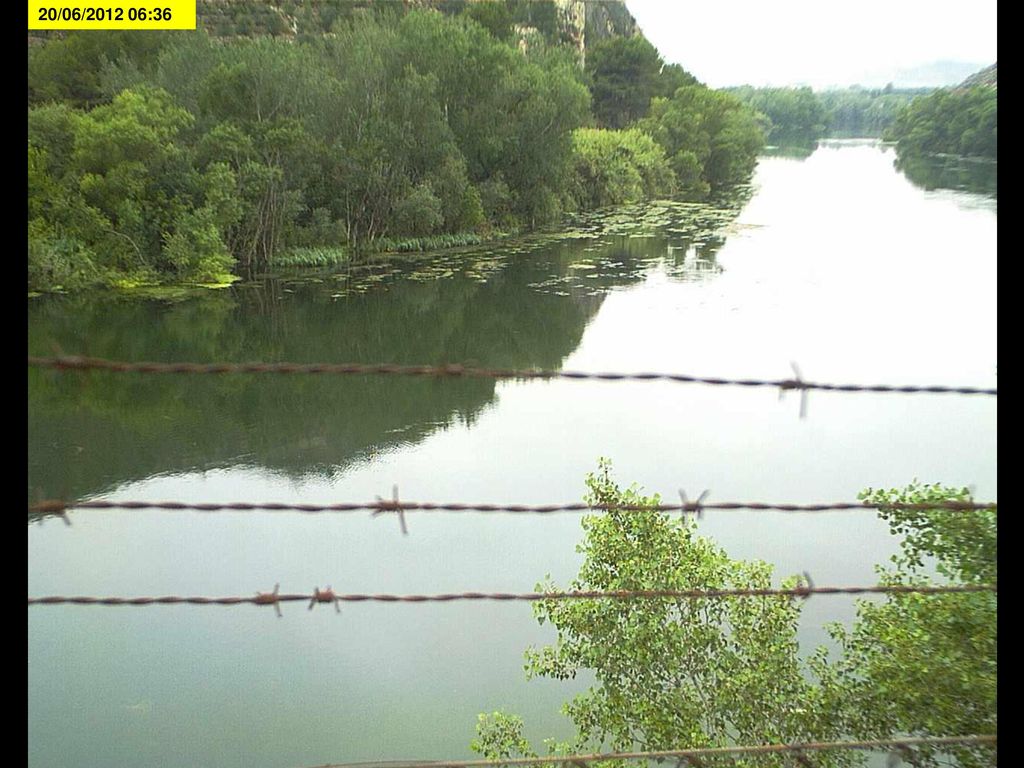

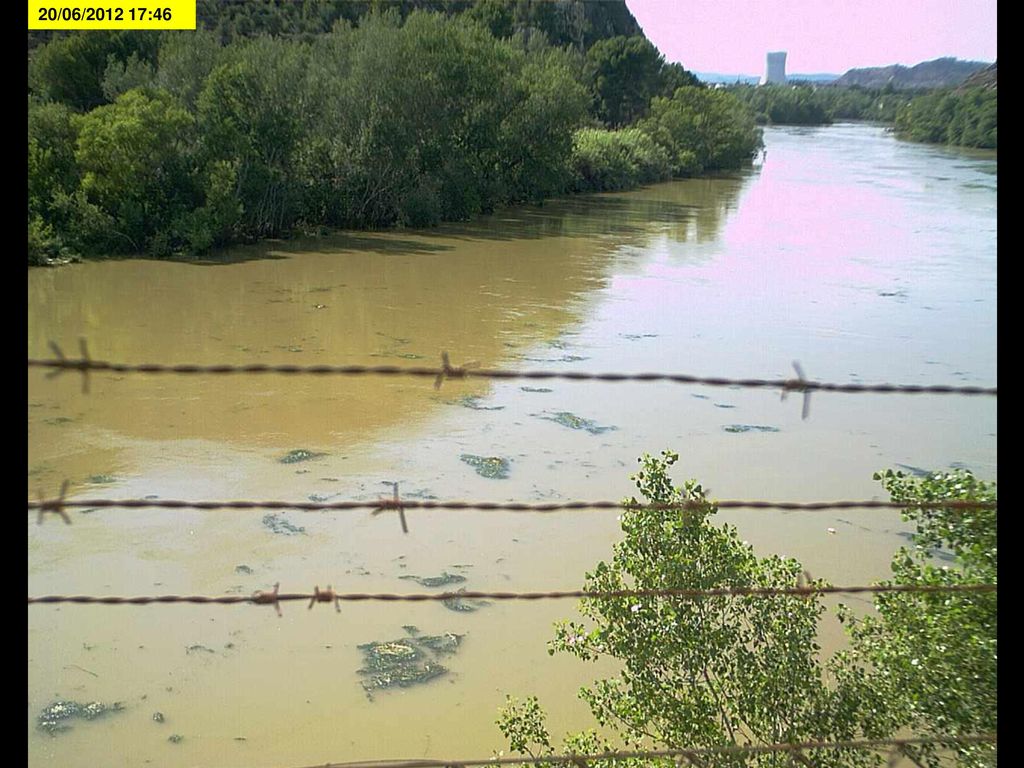

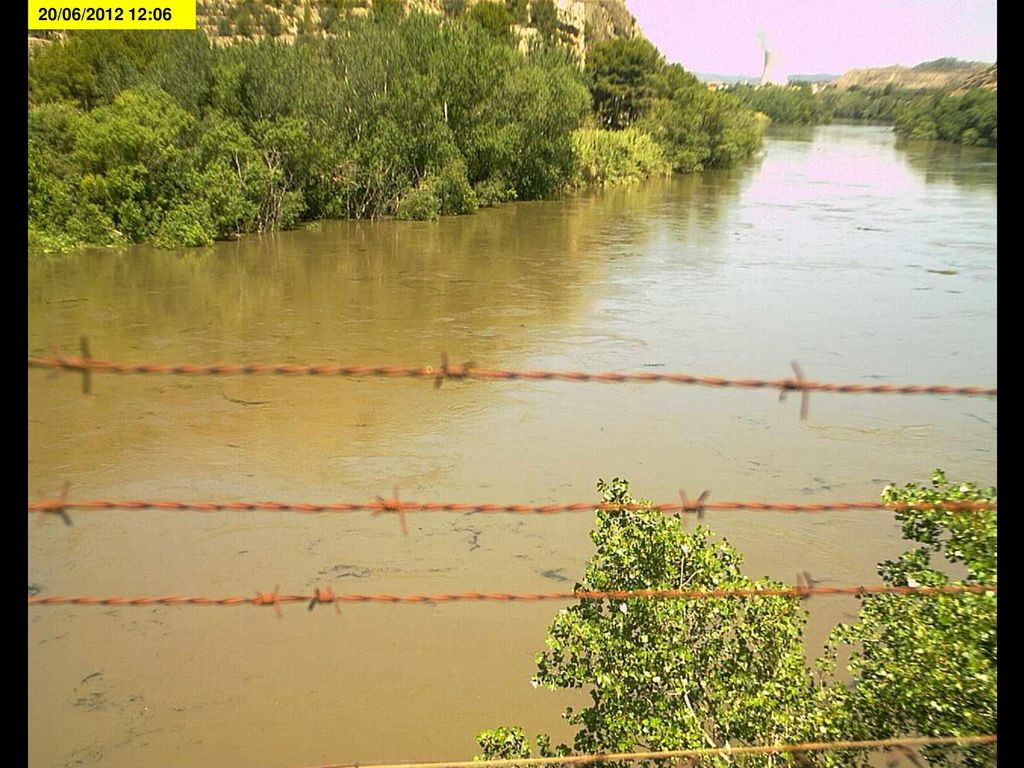

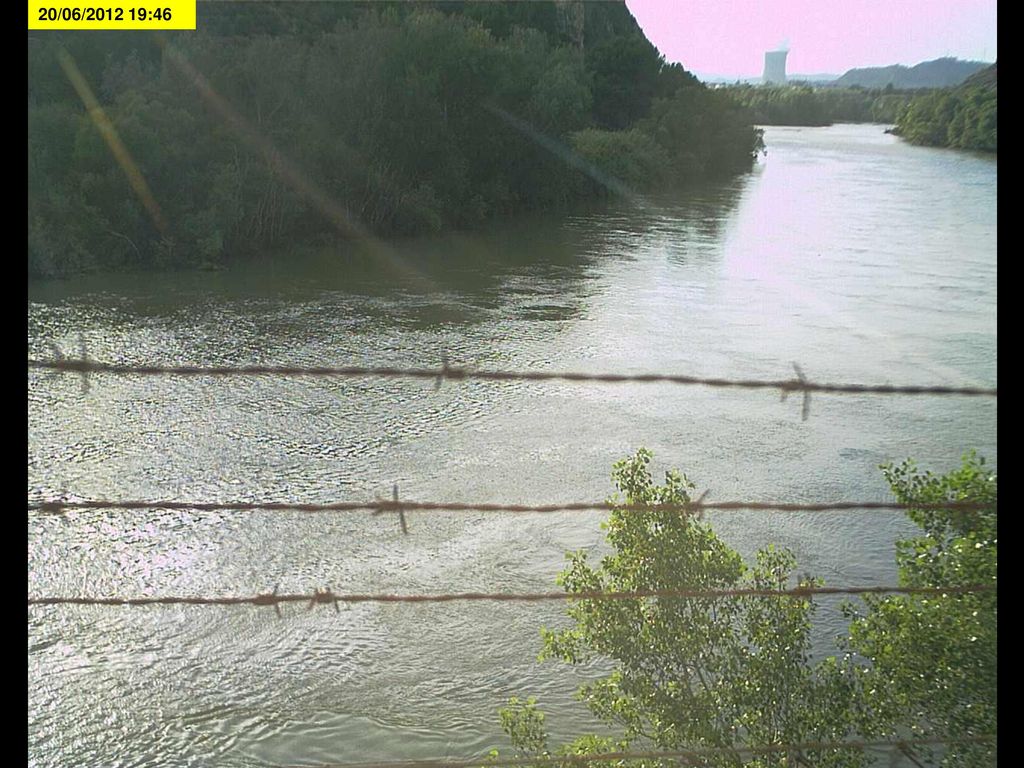

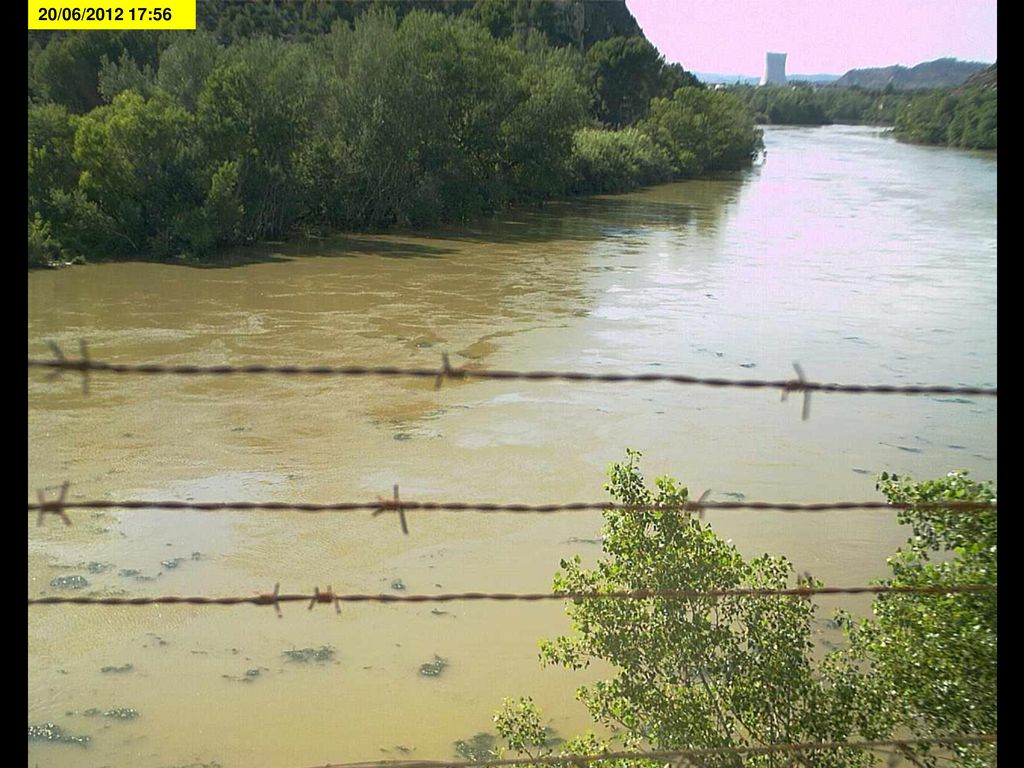

10 Fotografías del desembalse

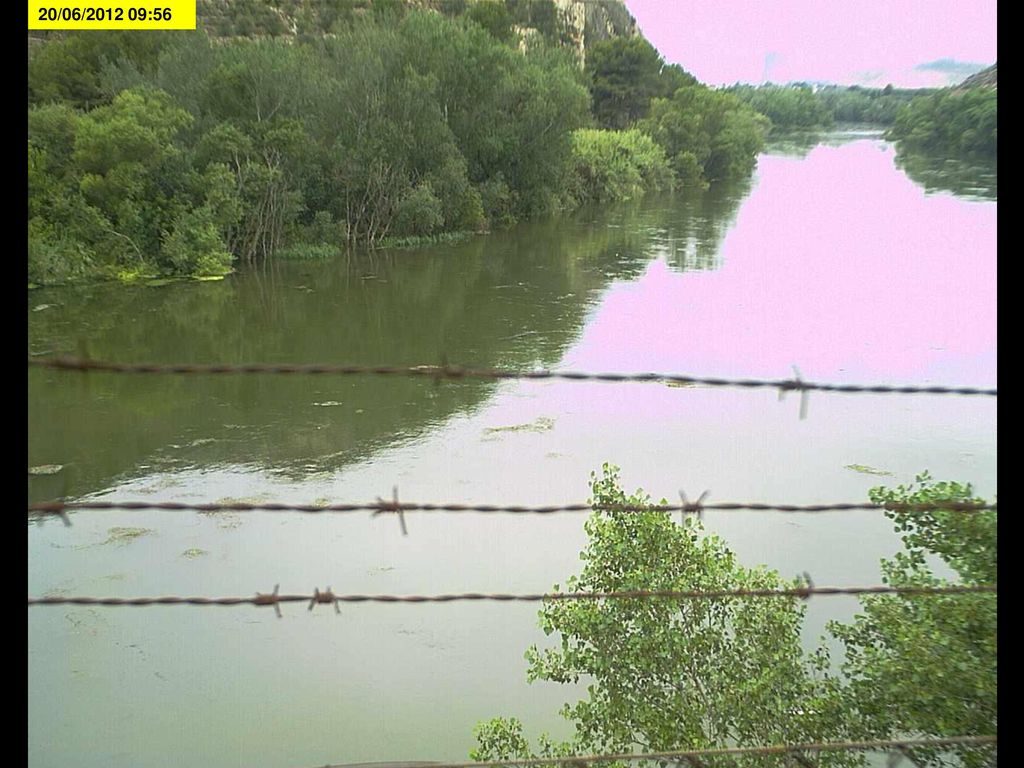

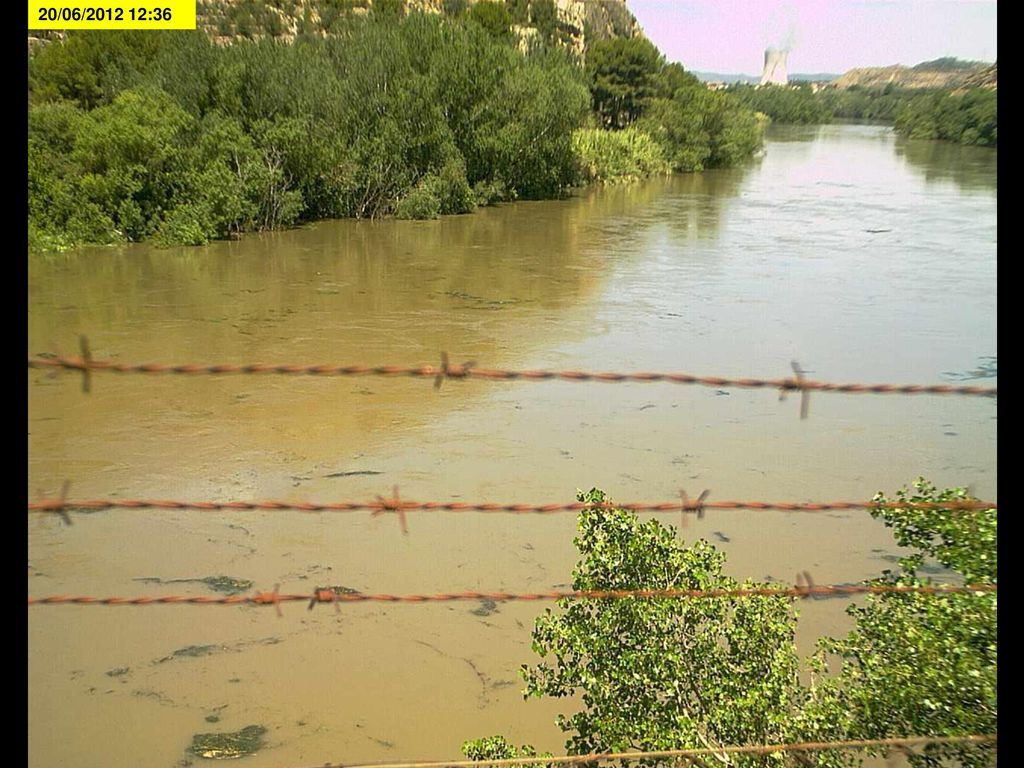

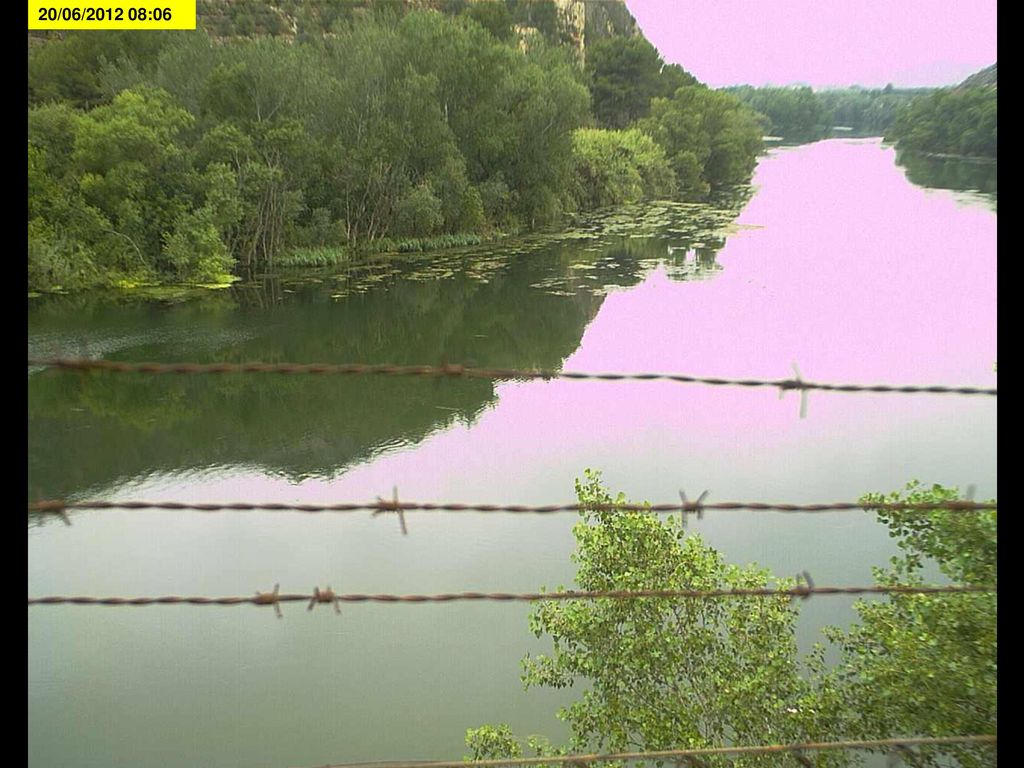

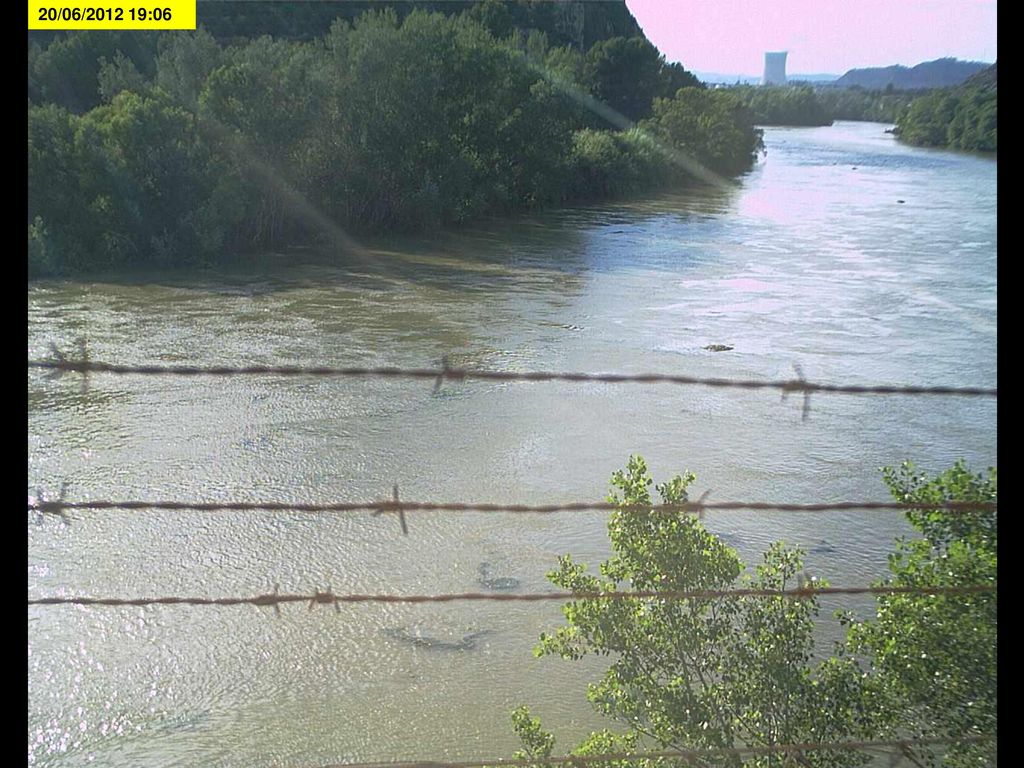

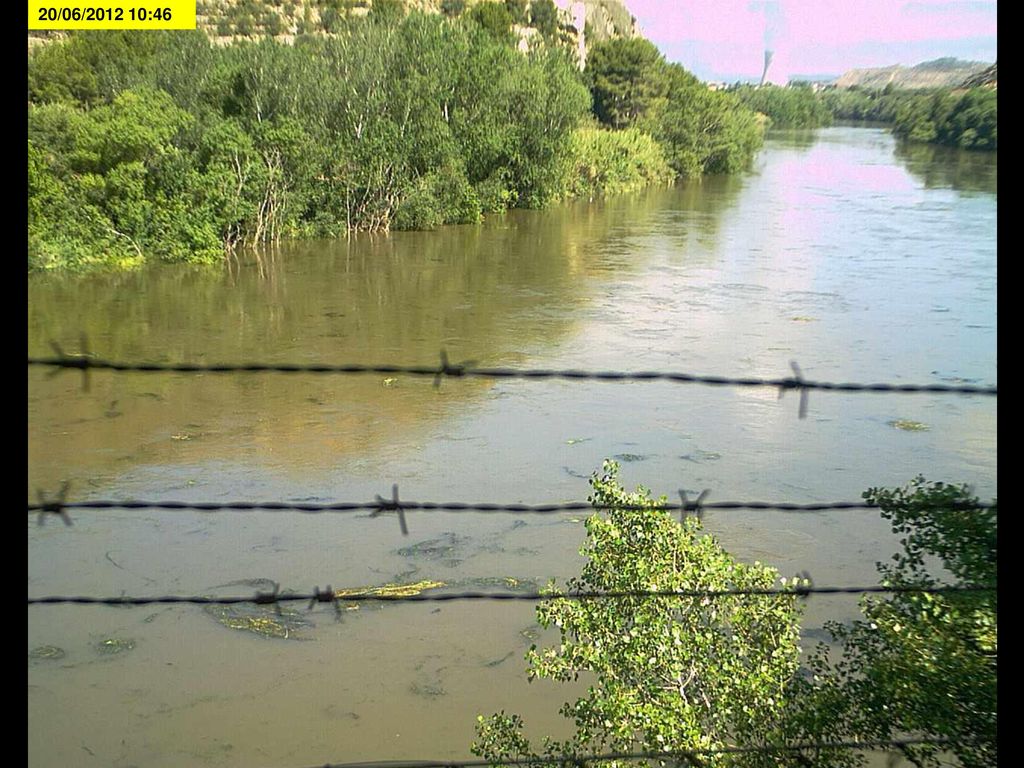

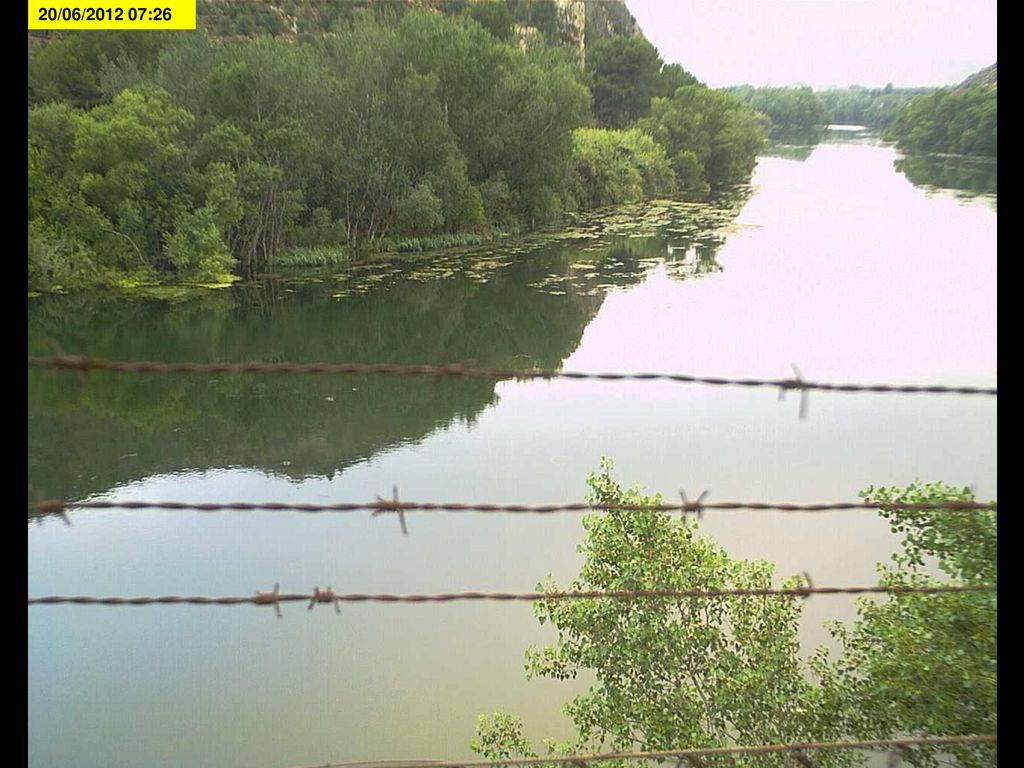

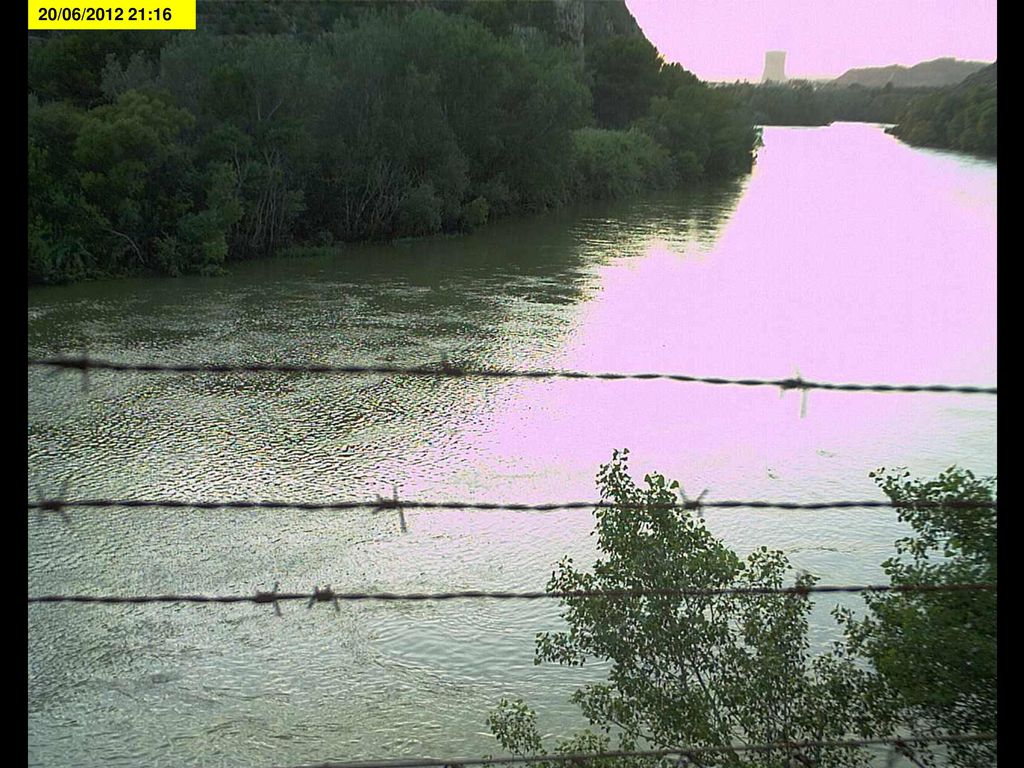

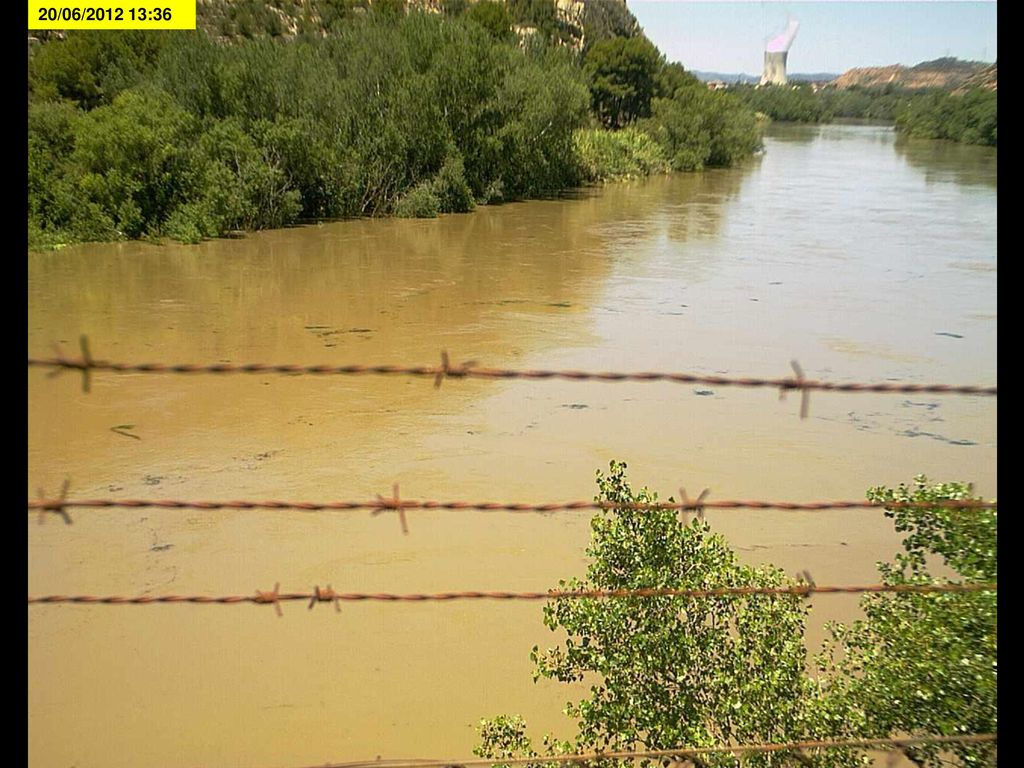

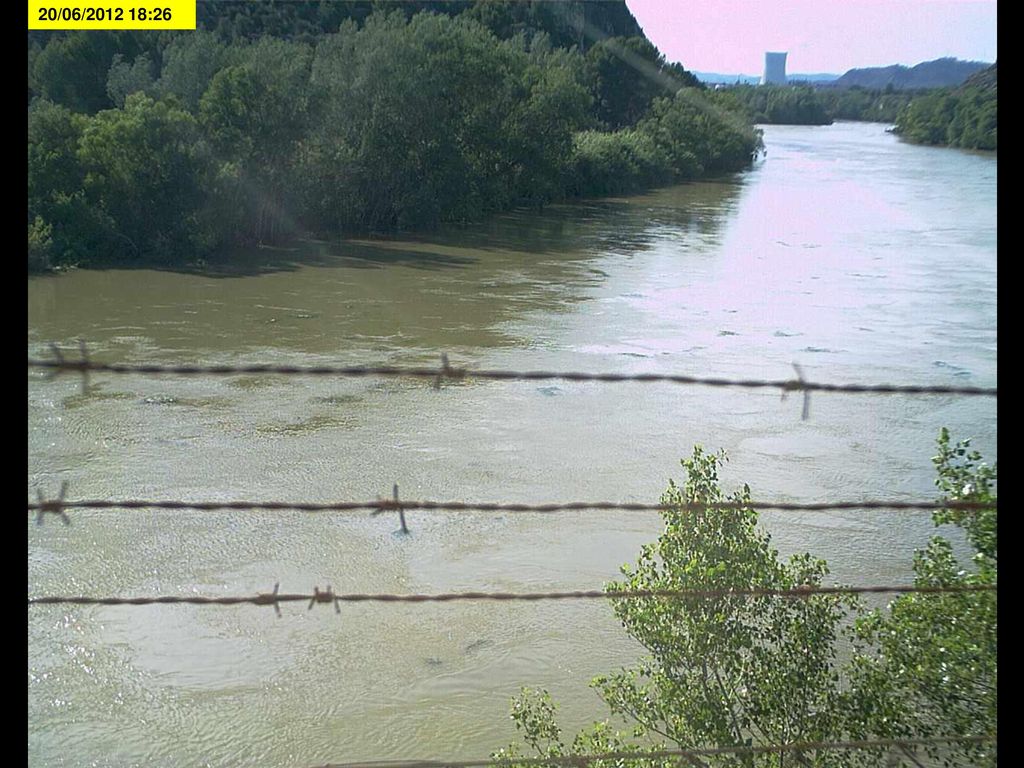

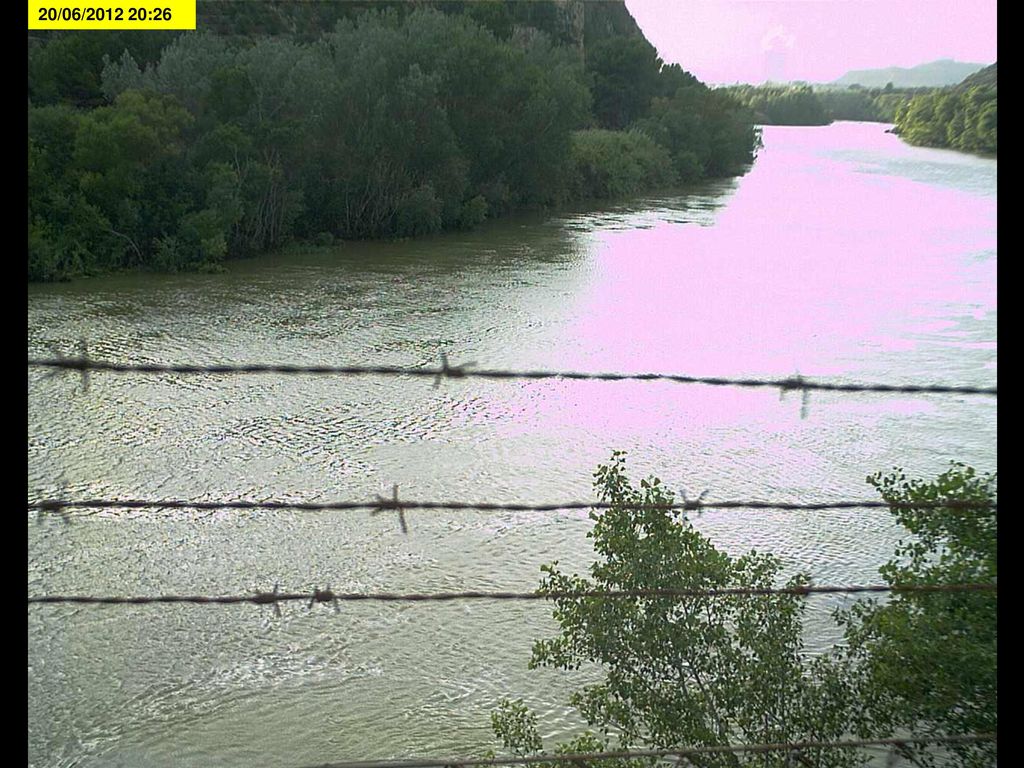

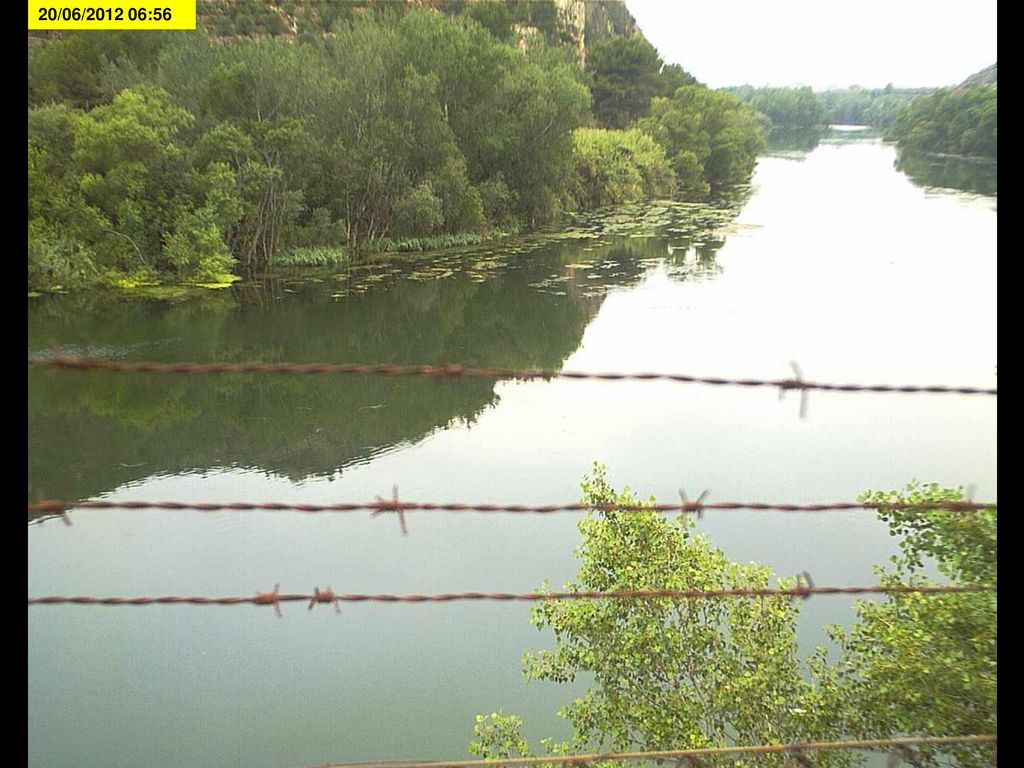

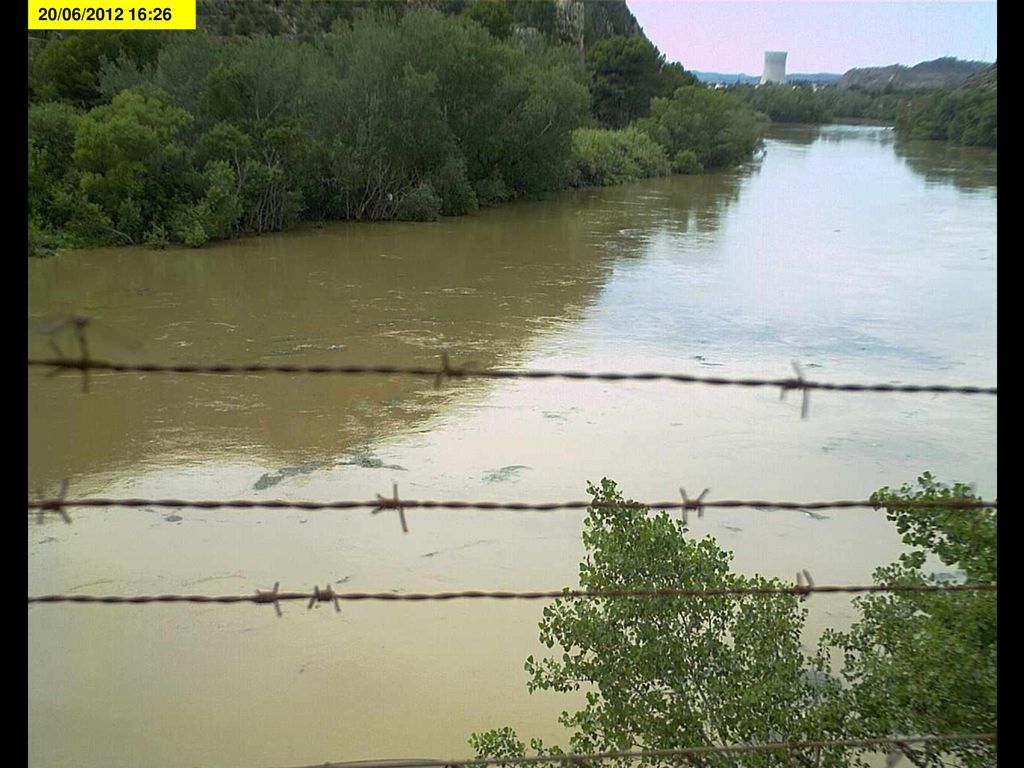

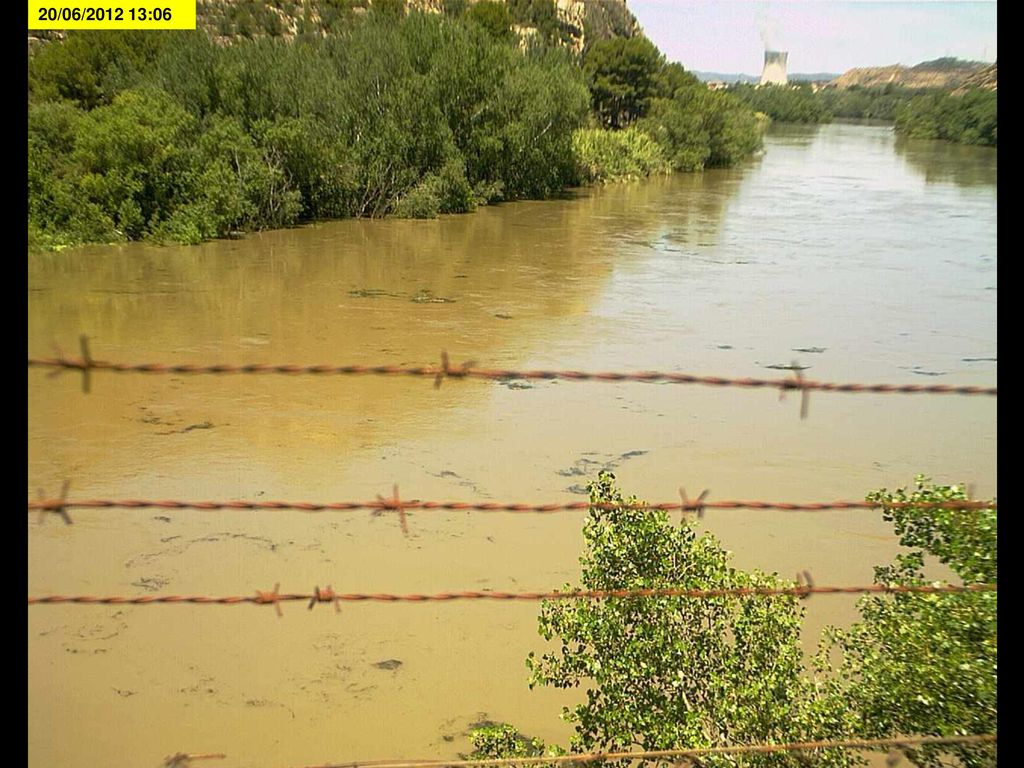

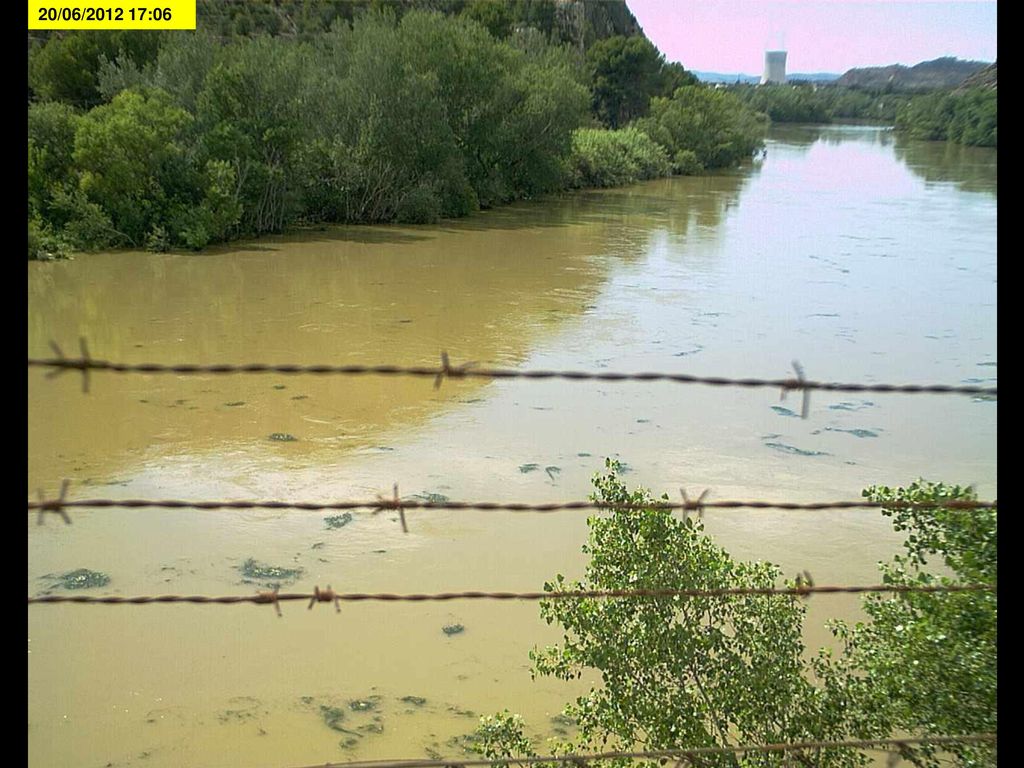

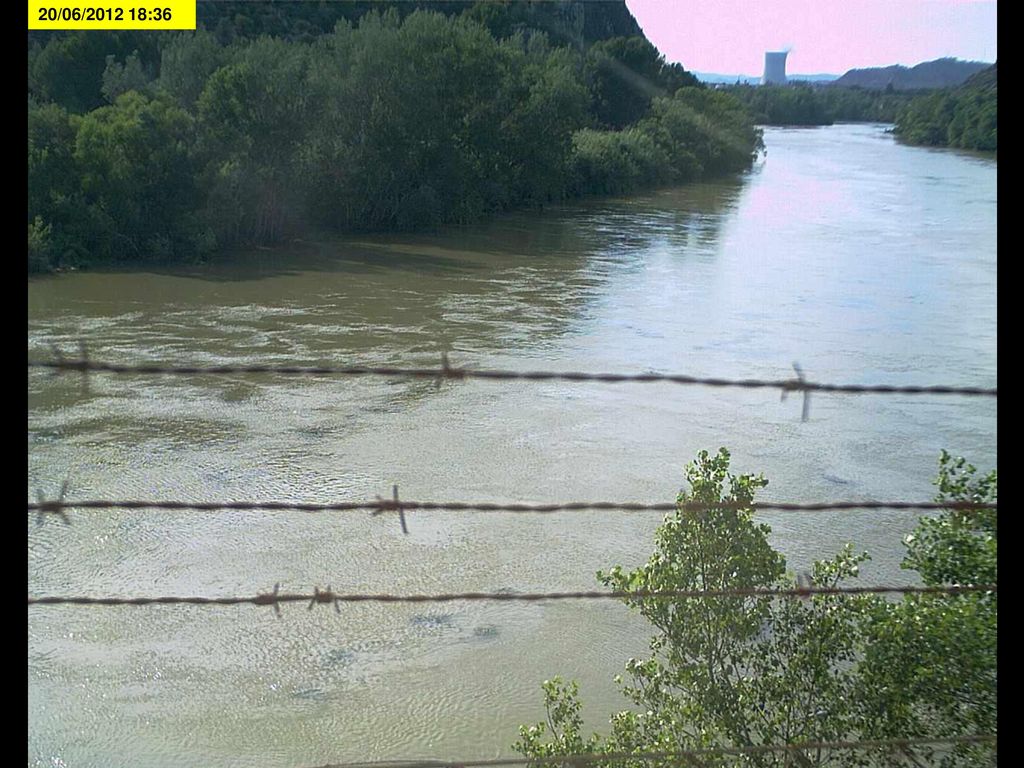

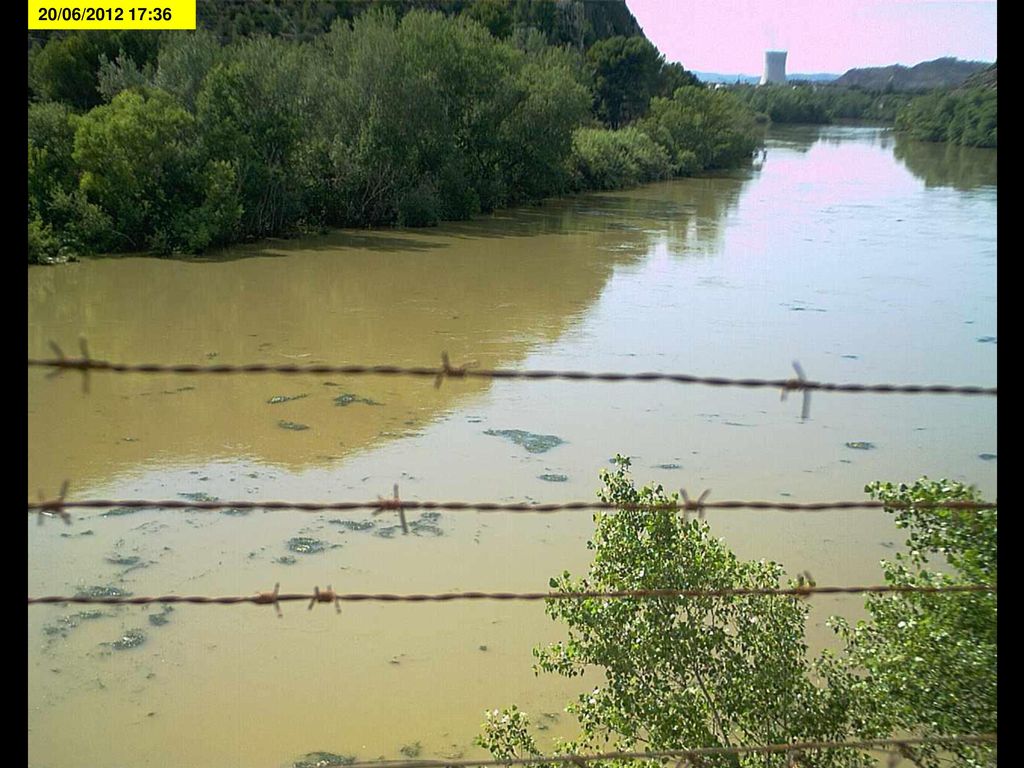

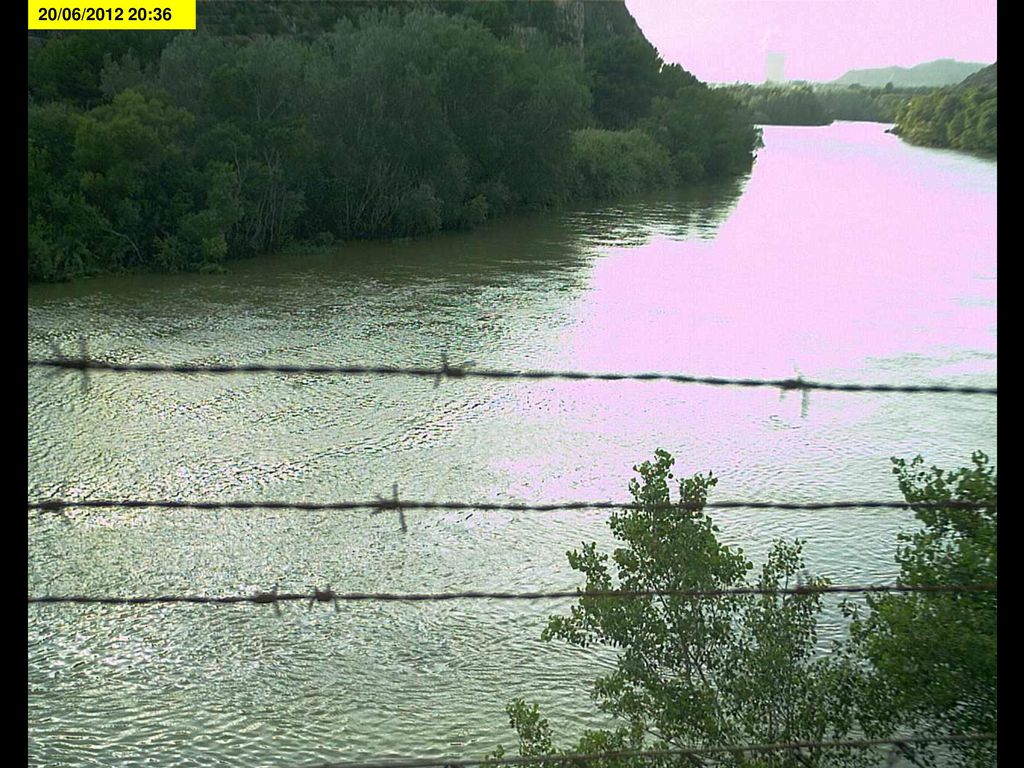

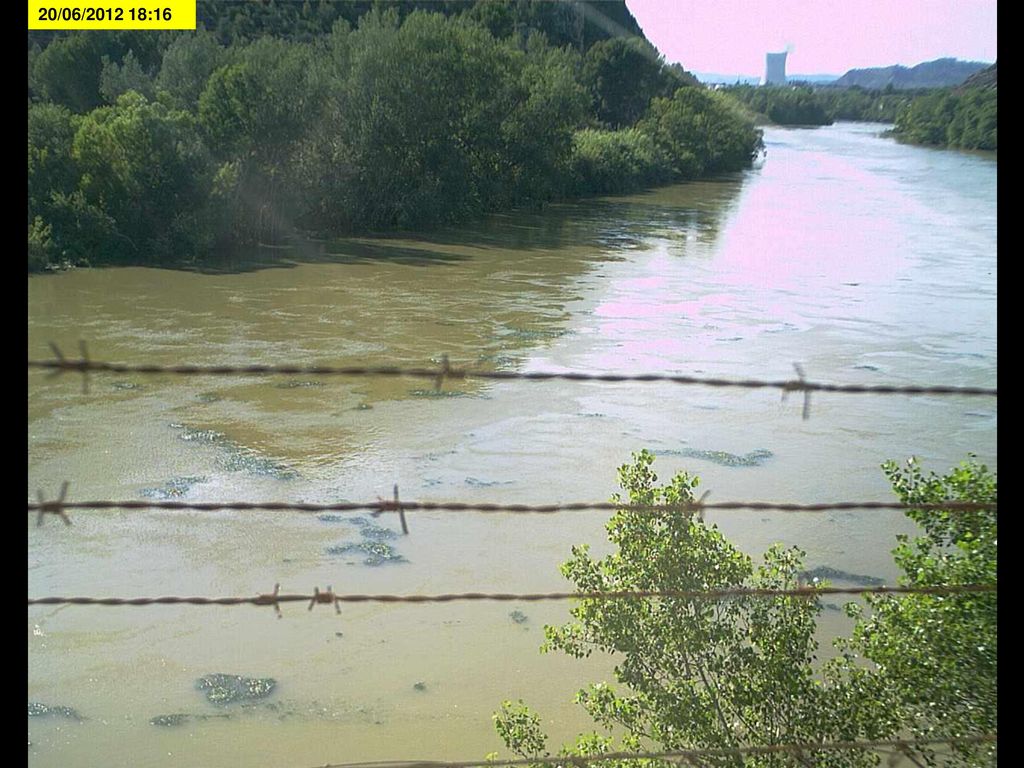

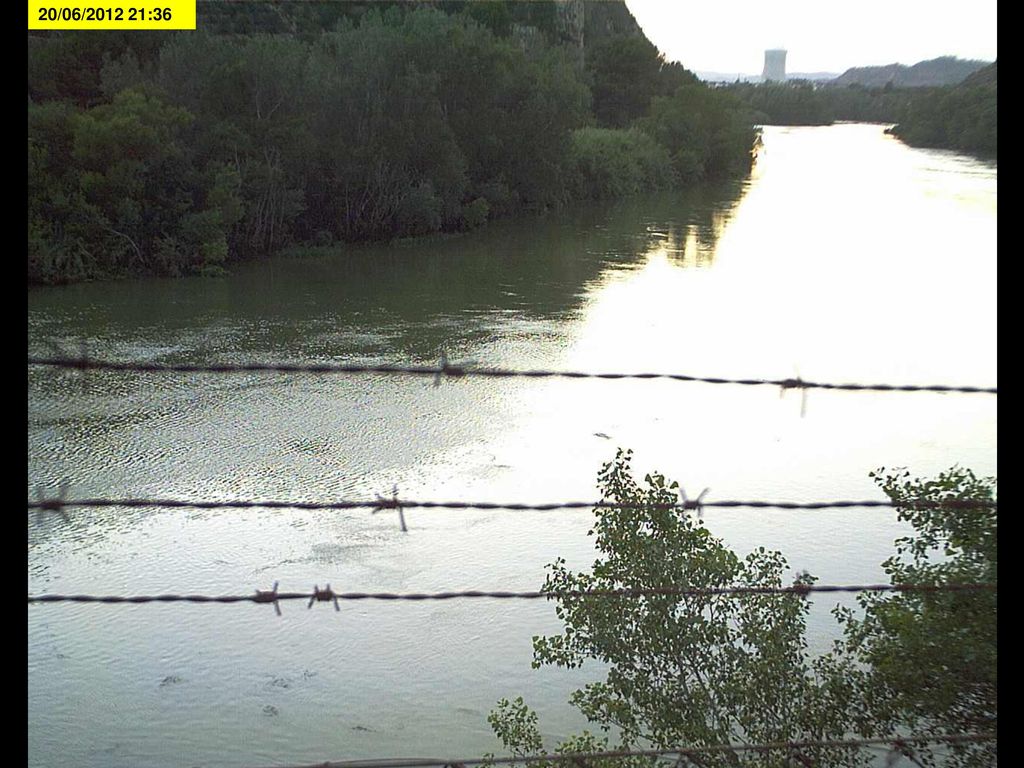

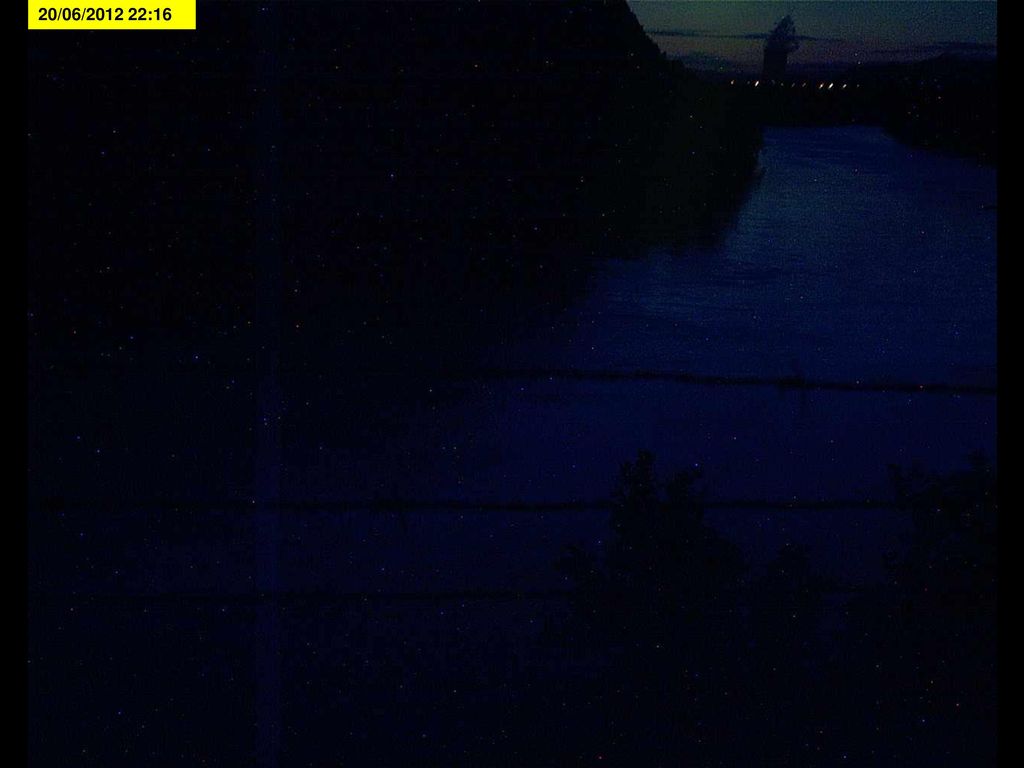

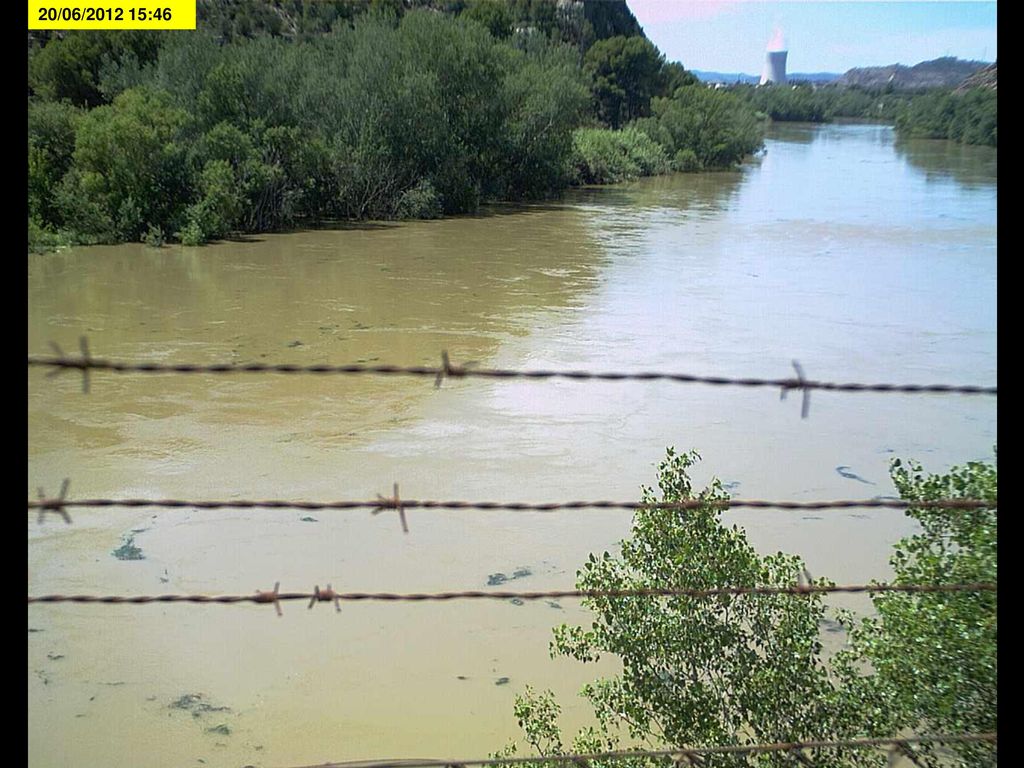

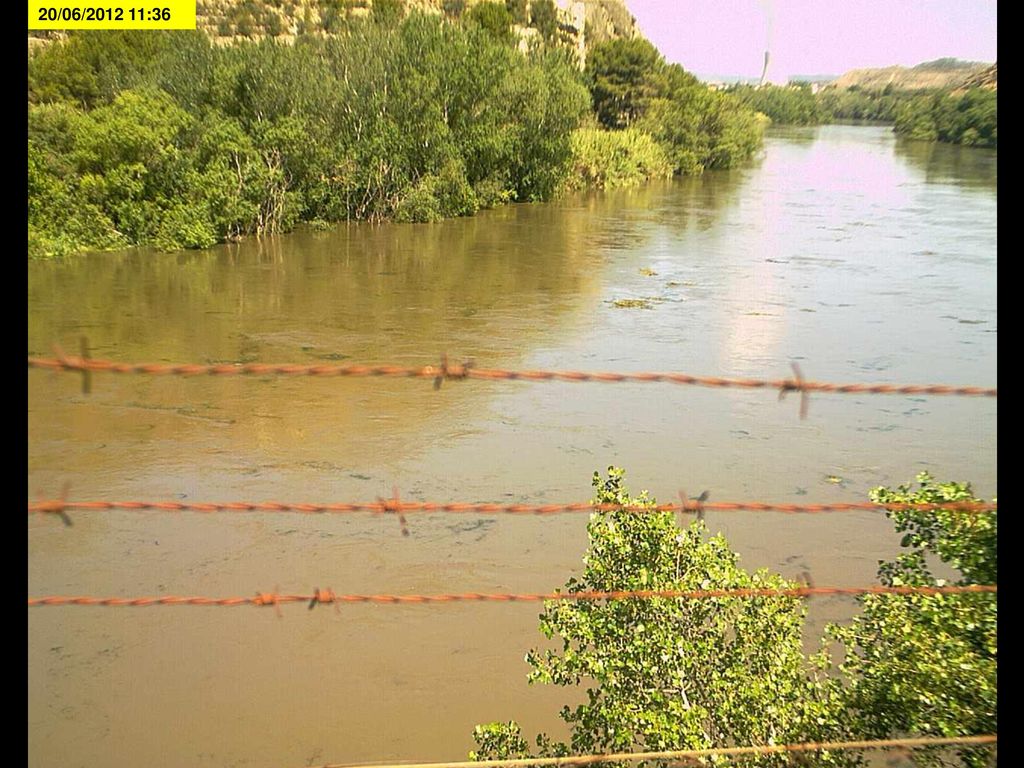

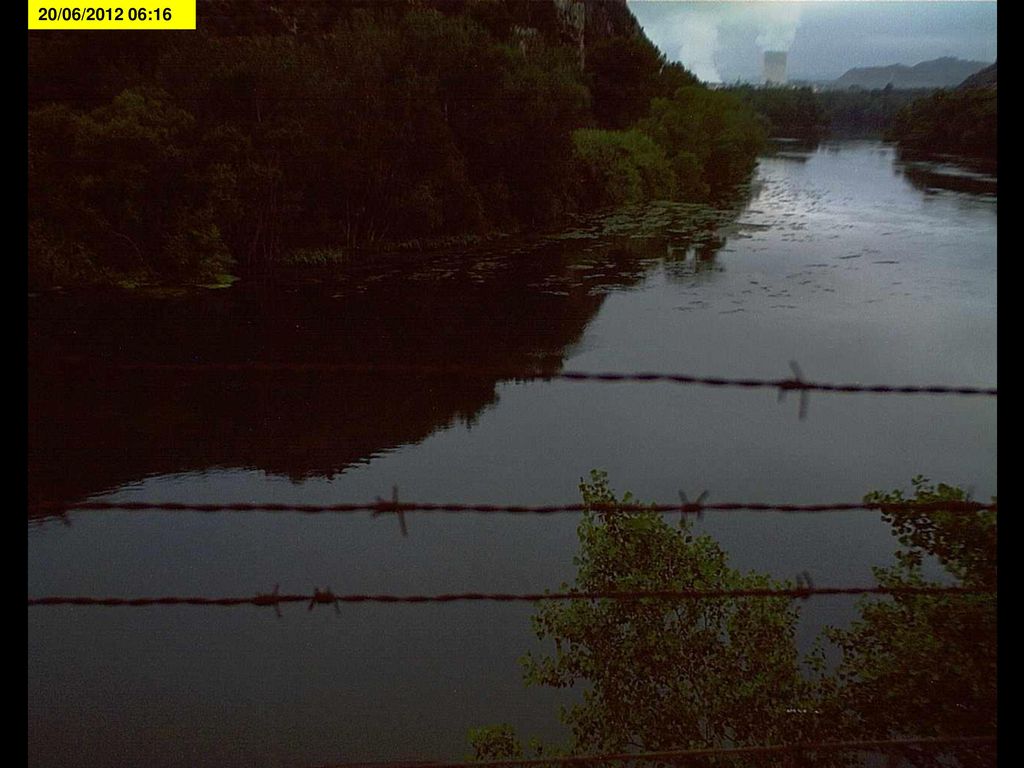

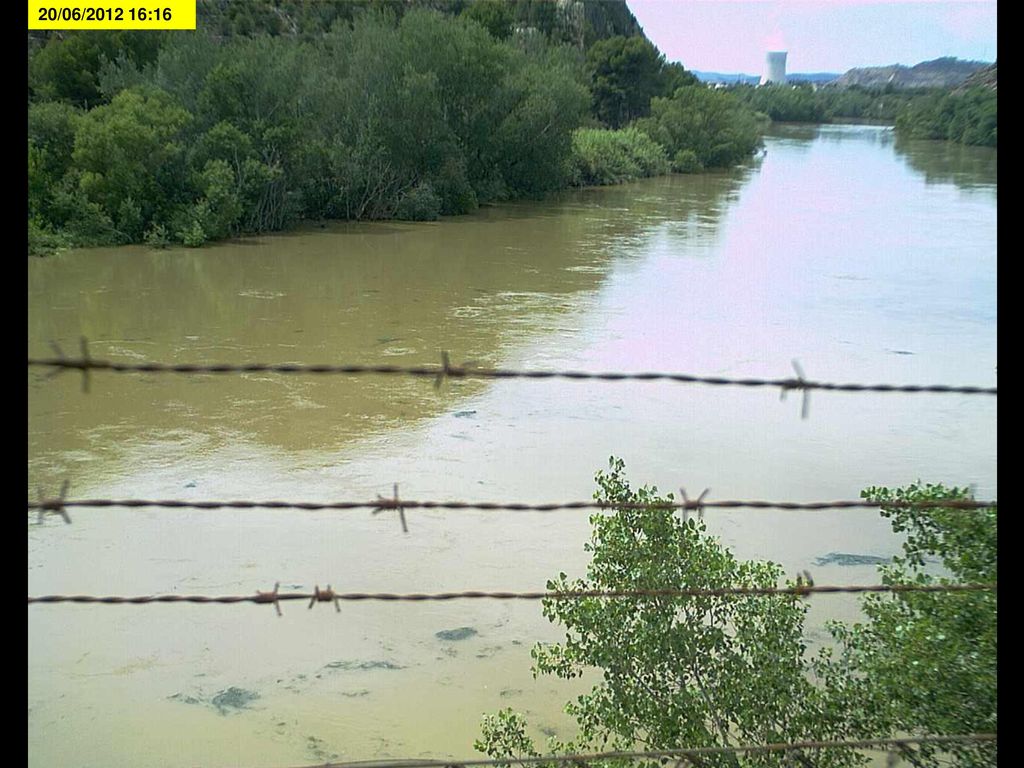

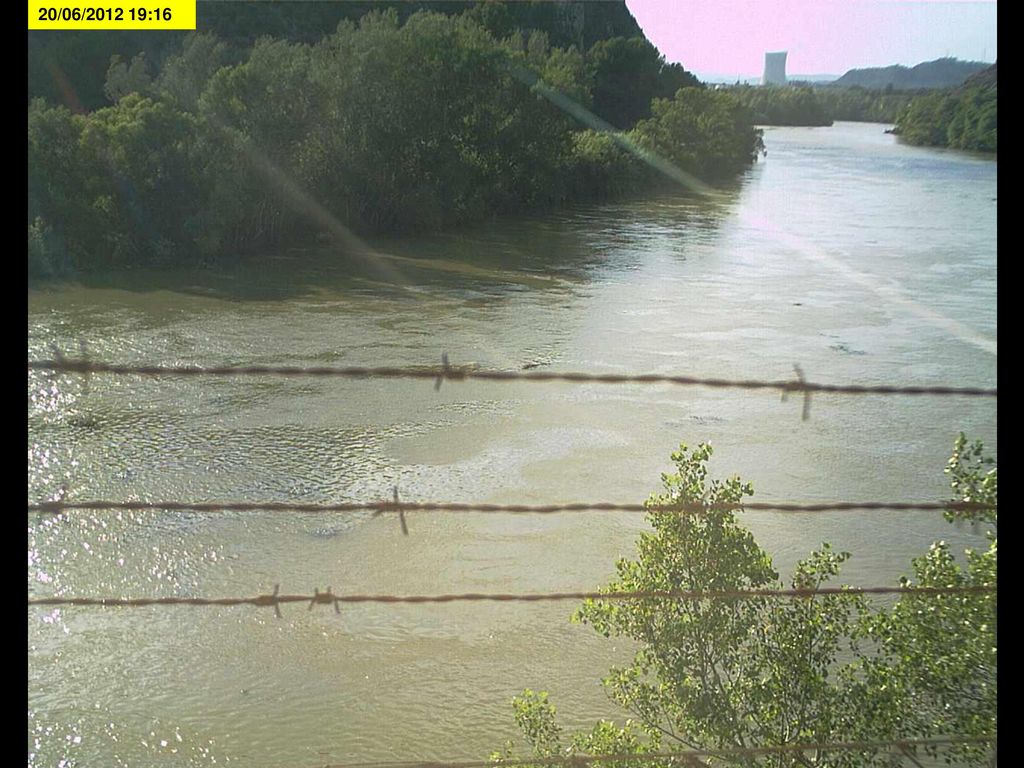

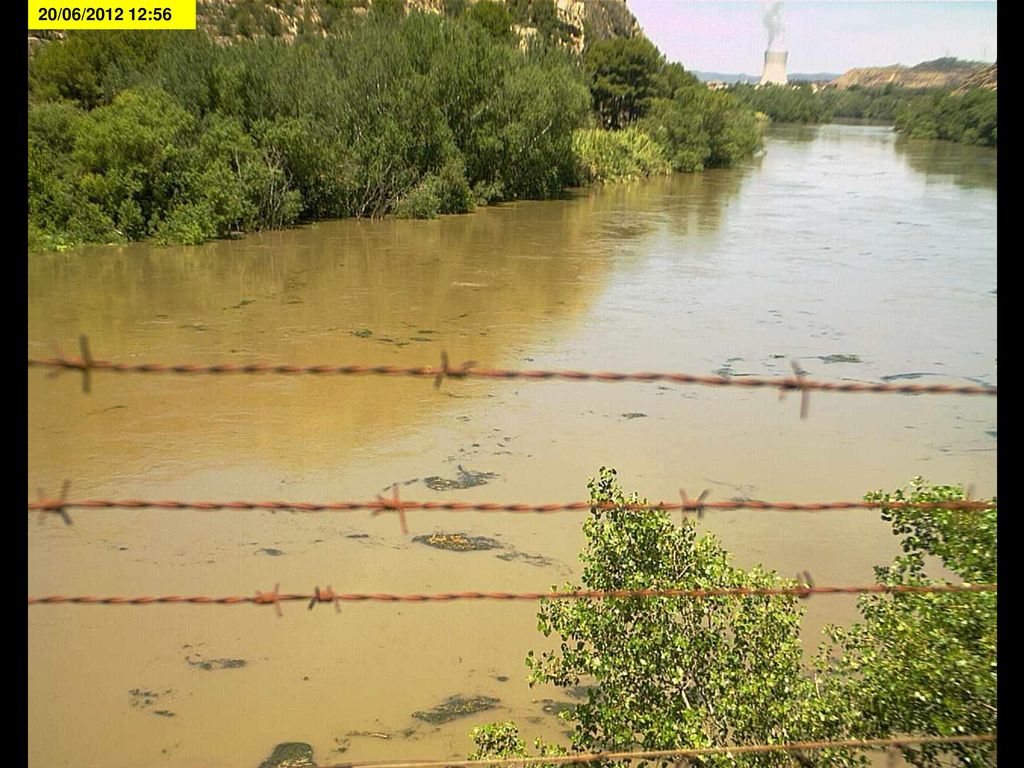

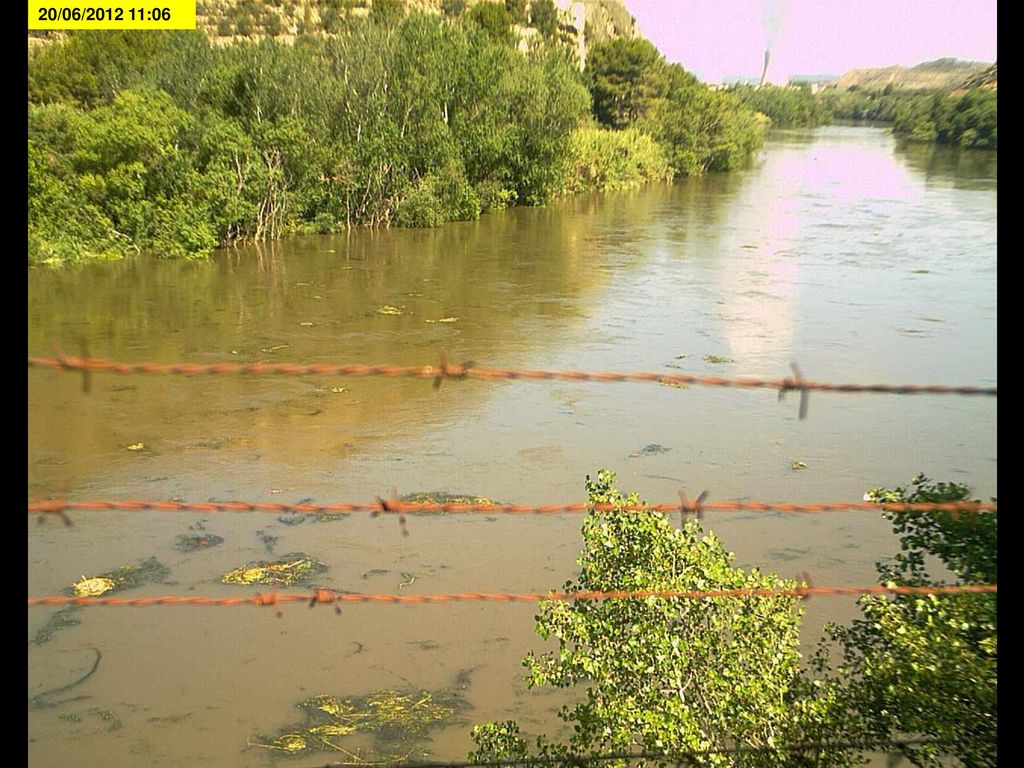

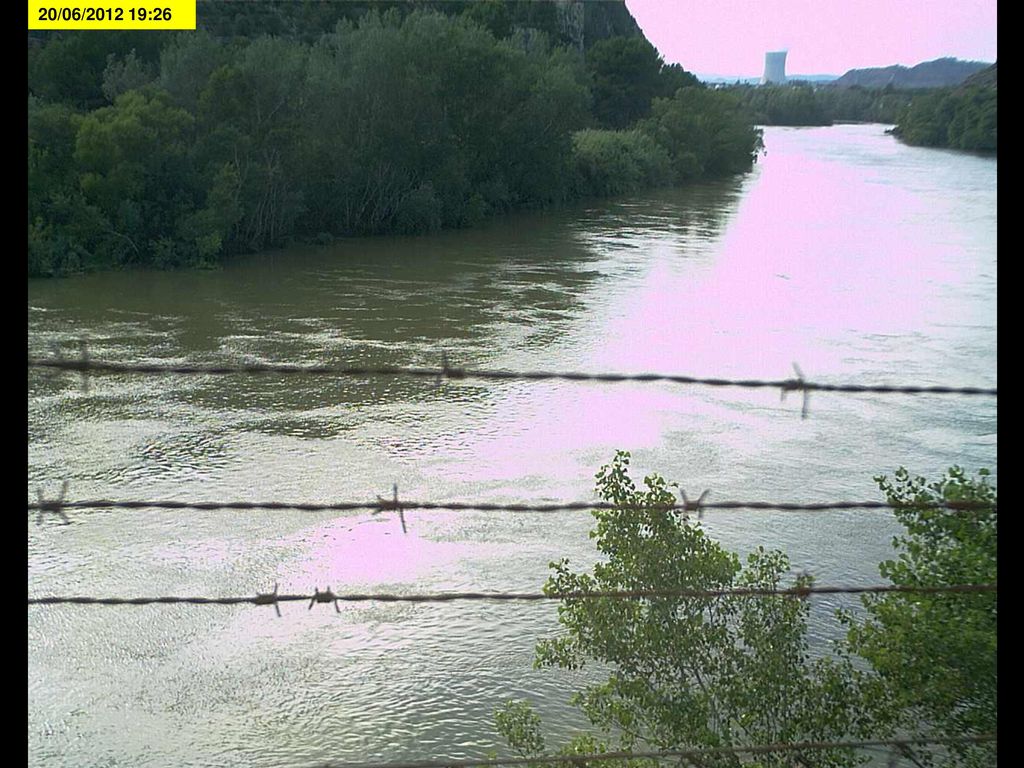

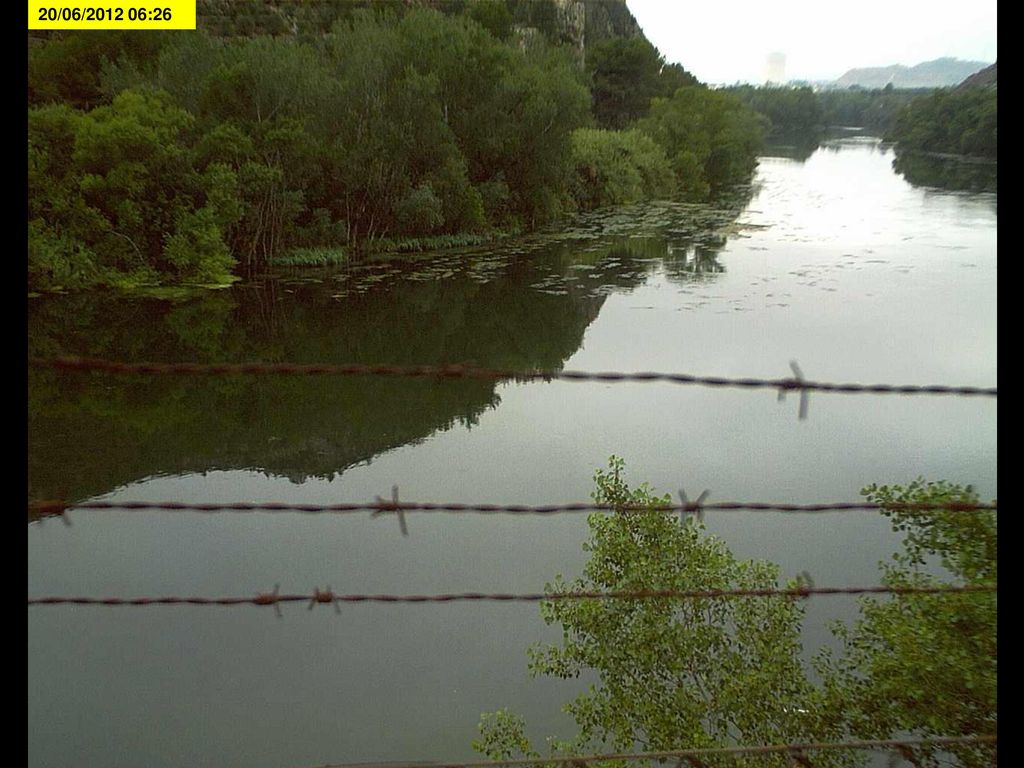

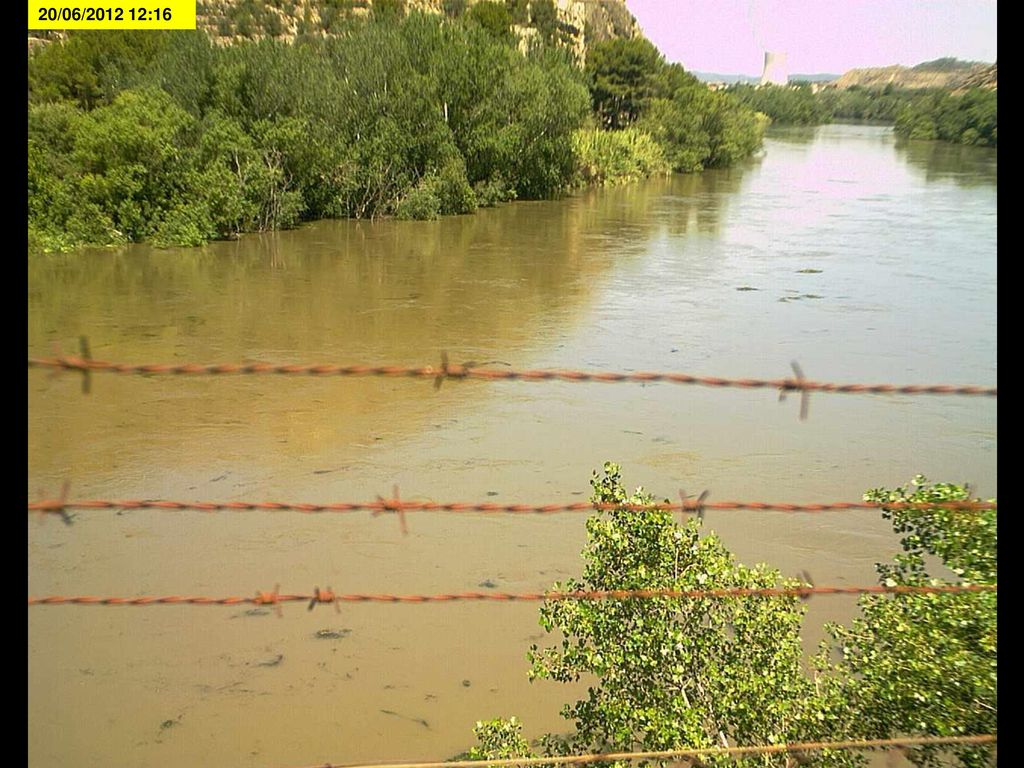

Tomadas por la estación de alerta del río Ebro en Ascó. Intervalos de 10 minutos. Finalmente, el funcionamiento de las estaciones de alerta ha sido satisfactorio durante todo el proceso de desembalse. Se ha podido seguir toda la planificación prevista sin ninguna incidencia reseñable.

11 20/06/ :16

12 20/06/ :26

13 20/06/ :36

14 20/06/ :46

15 20/06/ :56

16 20/06/ :06

17 20/06/ :16

18 20/06/ :26

19 20/06/ :36

20 20/06/ :46

21 20/06/ :56

22 20/06/ :06

23 20/06/ :16

24 20/06/ :26

25 20/06/ :36

26 20/06/ :46

27 20/06/ :56

28 20/06/ :06

29 20/06/ :16

30 20/06/ :26

31 20/06/ :36

32 20/06/ :46

33 20/06/ :56

34 20/06/ :06

35 20/06/ :16

36 20/06/ :26

37 20/06/ :36

38 20/06/ :46

39 20/06/ :56

40 20/06/ :06

41 20/06/ :16

42 20/06/ :26

43 20/06/ :36

44 20/06/ :46

45 20/06/ :56

46 20/06/ :06

47 20/06/ :16

48 20/06/ :26

49 20/06/ :36

50 20/06/ :46

51 20/06/ :56

52 20/06/ :06

53 20/06/ :16

54 20/06/ :26

55 20/06/ :36

56 20/06/ :46

57 20/06/ :56

58 20/06/ :06

59 20/06/ :16

60 20/06/ :26

61 20/06/ :36

62 20/06/ :46

63 20/06/ :56

64 20/06/ :06

65 20/06/ :16

66 20/06/ :26

67 20/06/ :36

68 20/06/ :46

69 20/06/ :56

70 20/06/ :06

71 20/06/ :16

72 20/06/ :26

73 20/06/ :36

74 20/06/ :46

75 20/06/ :56

76 20/06/ :06

77 20/06/ :16

78 20/06/ :26

79 20/06/ :36

80 20/06/ :46

81 20/06/ :56

82 20/06/ :06

83 20/06/ :16

84 20/06/ :26

85 20/06/ :36

86 20/06/ :46

87 20/06/ :56

88 20/06/ :06

89 20/06/ :16

90 20/06/ :26

91 20/06/ :36

92 20/06/ :46

93 20/06/ :56

94 20/06/ :06

95 20/06/ :16

96 20/06/ :26

97 20/06/ :36

98 20/06/ :46

99 20/06/ :56

100 20/06/ :06

101 20/06/ :16

102 20/06/ :26

103 20/06/ :36

104 20/06/ :46

105 20/06/ :56

106 20/06/ :06

107 20/06/ :16

108 GRACIAS POR VUESTRO INTERÉS Y... ... HASTA EL PRÓXIMO DESEMBALSE
