1 Relevador 64 (falla a tierra)
ARROYO ESCOBAR ARTURO CASTILLO BAROJAS GONZALO FLORES JUAREZ OMAR RODRIGUEZ MEJIA MARCO ANTONIO

2 Este dispositivo esta diseñado para detectar la puesta a tierra no intencional en el bobinado de campo de un generador o motor síncrono. Los modelos están disponibles para la conexión con el lado positivo o negativo del campo del exitador o el campo principal de una maquina

3 Beneficios. La pre alarma permite realizar acciones para evitar el disparo. Operación precisa, repetible y confiable. Instalación simplificada sin necesidad de ajustes. Relé de adaptación en corto circuito para relés de tierra de campo.

4 Aplicaciones. Detección de corto circuitos en el equipo eléctrico además de las líneas de alta tensión. Detección de fallas en el sistema de puesta a tierra. Protección y monitoreo de bancos de capacitores. Protección de reactivos. Funciona como protección de respaldo.

5 Protección direccional de sobre corriente (sistema de tierras):
Protección por sobre corriente entre fases o falla a tierra. Detección de corriente Inrush en el transformador. Manejo de fallas por voltaje. Banco de capacitores. Sobre corriente por falla de fase a tierra. Protección por picos de voltaje. Protección por sobre carga. Protección por baja corriente.

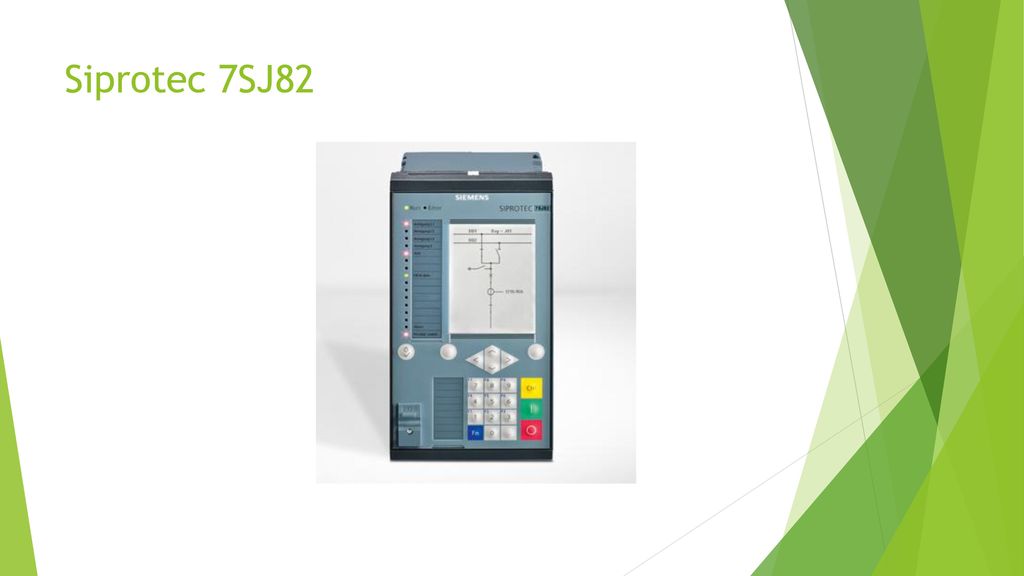

6 Siprotec 7SJ82

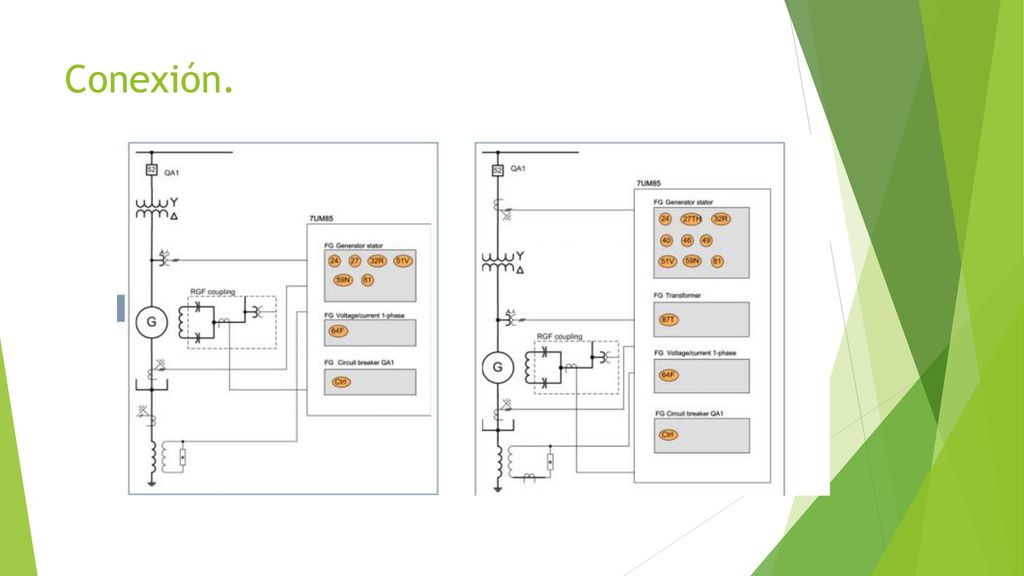

7 Conexión.

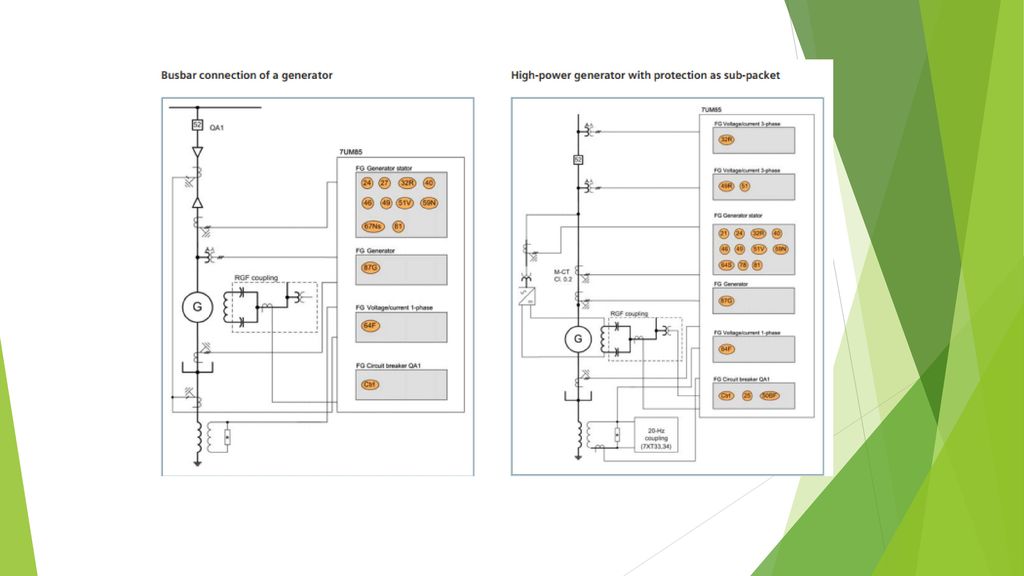

8

9 Característica de tiempo extremadamente inverso del módulo del relé de falla a tierra SPCJ 1C8

10 Característica de tiempo muy inverso del módulo del relé de falla a tierra SPCJ 1C8

11 Característica de tiempo inverso normal del módulo del relé de falla a tierra SPCJ 1C8

12 Característica de tiempo inverso de larga duración del módulo del relé de falla a tierra SPCJ 1C8

13 Gracias.
