1 Relevador de protección para cortocircuito de las escobillas o anillos rosantes

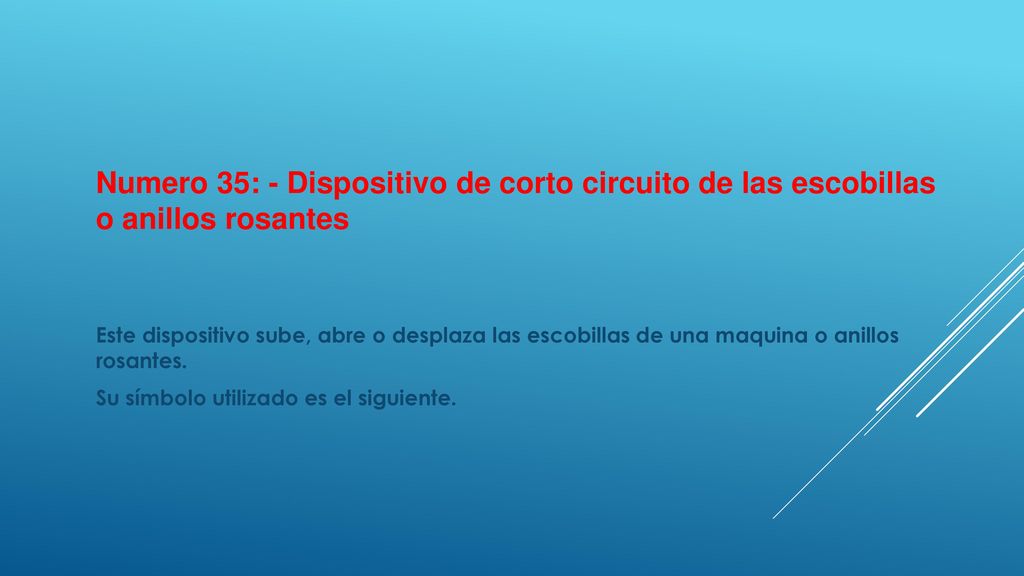

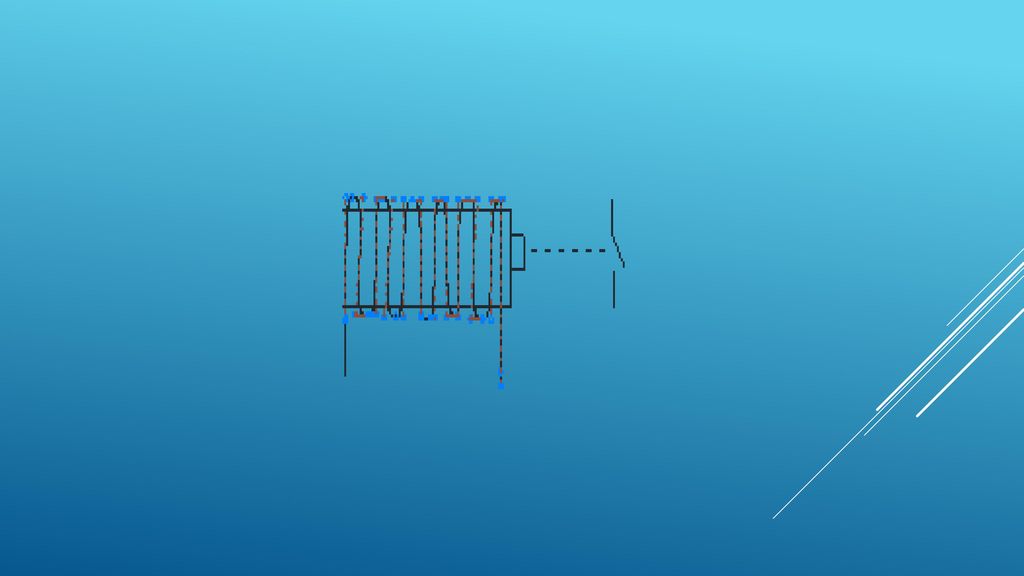

2 Numero 35: - Dispositivo de corto circuito de las escobillas o anillos rosantes Este dispositivo sube, abre o desplaza las escobillas de una maquina o anillos rosantes. Su símbolo utilizado es el siguiente.

3

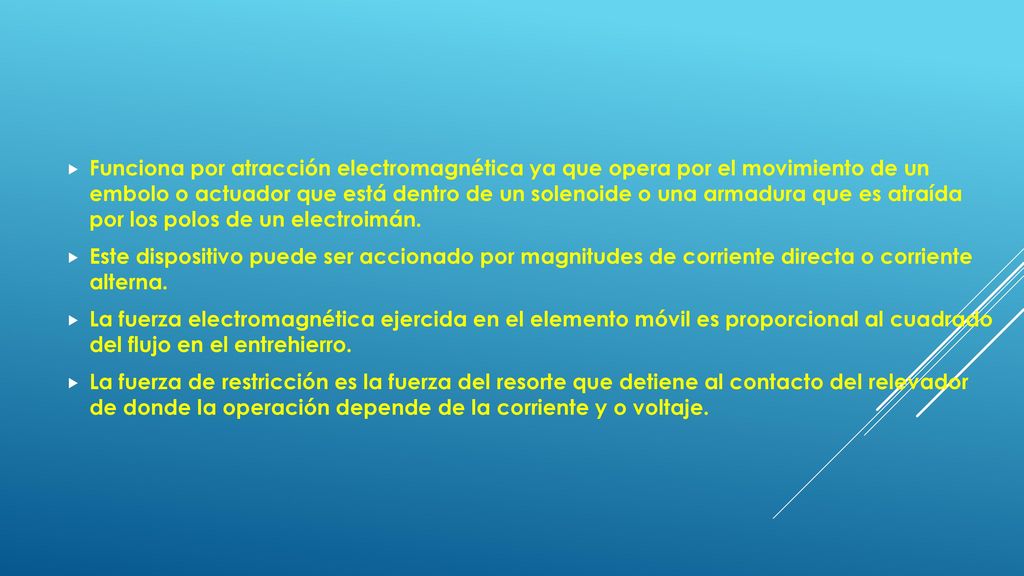

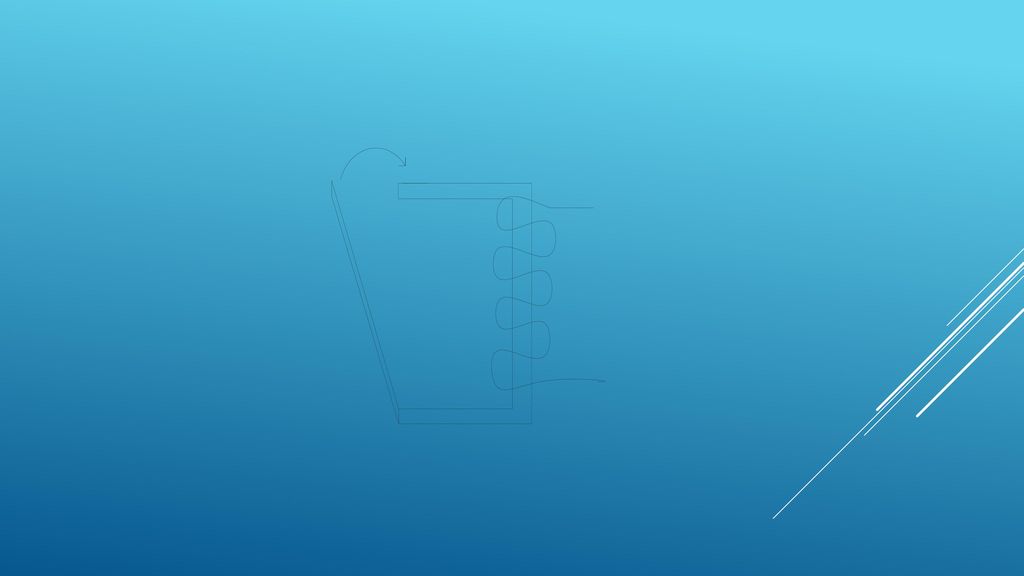

4 Funciona por atracción electromagnética ya que opera por el movimiento de un embolo o actuador que está dentro de un solenoide o una armadura que es atraída por los polos de un electroimán. Este dispositivo puede ser accionado por magnitudes de corriente directa o corriente alterna. La fuerza electromagnética ejercida en el elemento móvil es proporcional al cuadrado del flujo en el entrehierro. La fuerza de restricción es la fuerza del resorte que detiene al contacto del relevador de donde la operación depende de la corriente y o voltaje.

5

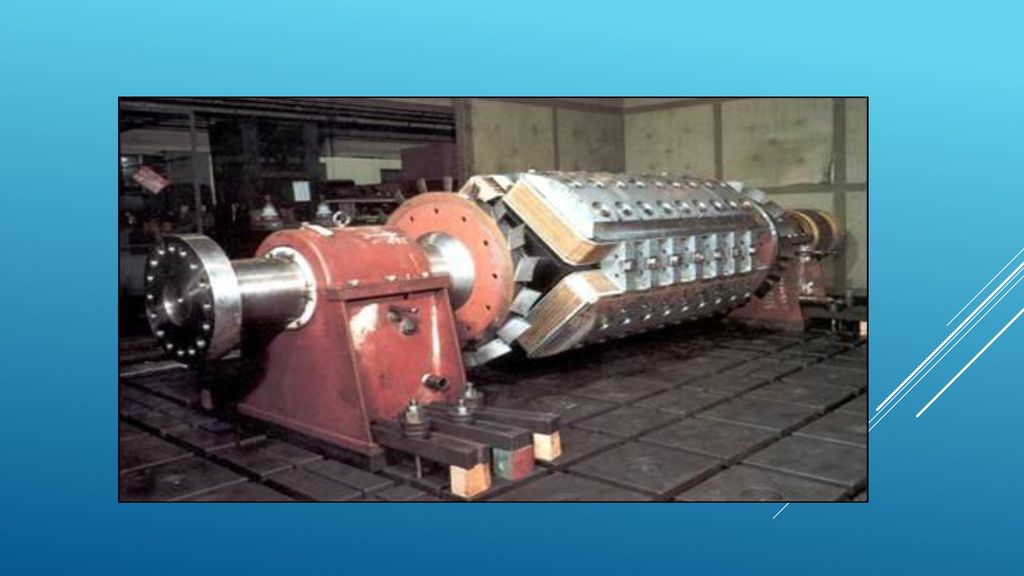

6 Normalmente este dispositivo de cortocircuito a escobillas o anillos rosantes trabaja con lo que se denomina colector es decir con máquinas eléctricas rotativas pues su función esperada es de separar el colector de la parte móvil siendo la tarea de evitar la fuerza contra electromotriz es decir la energía que contribuye a una falla pues al ser incurrido un cortocircuito el motor deja de funcionar como motor valga la redundancia, este se comporta como generador esto en el caso de una maquina síncrona la cual nos servirá de ejemplo y aplicación de uso de este relevador.

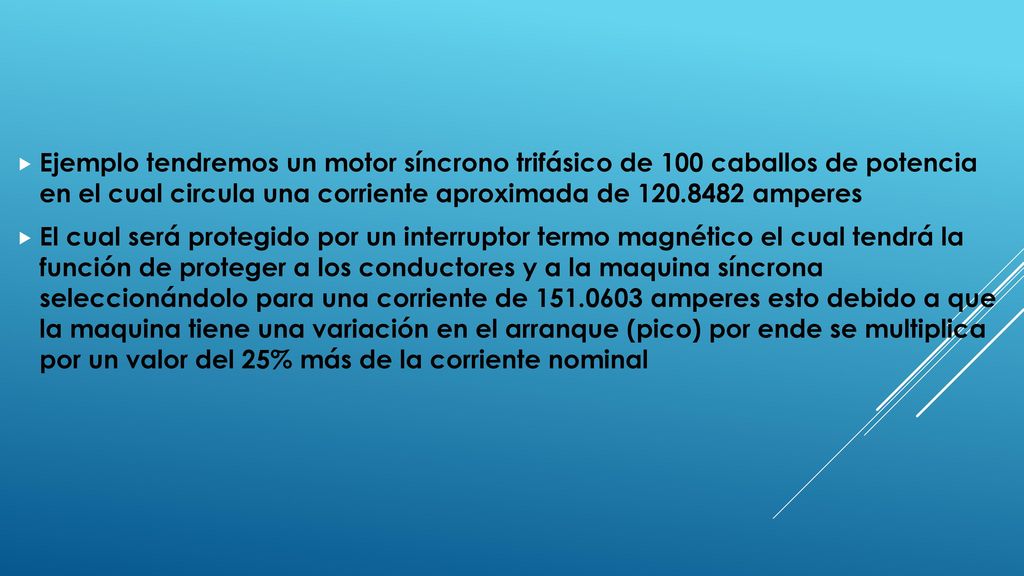

7 Ejemplo tendremos un motor síncrono trifásico de 100 caballos de potencia en el cual circula una corriente aproximada de amperes El cual será protegido por un interruptor termo magnético el cual tendrá la función de proteger a los conductores y a la maquina síncrona seleccionándolo para una corriente de amperes esto debido a que la maquina tiene una variación en el arranque (pico) por ende se multiplica por un valor del 25% más de la corriente nominal

8

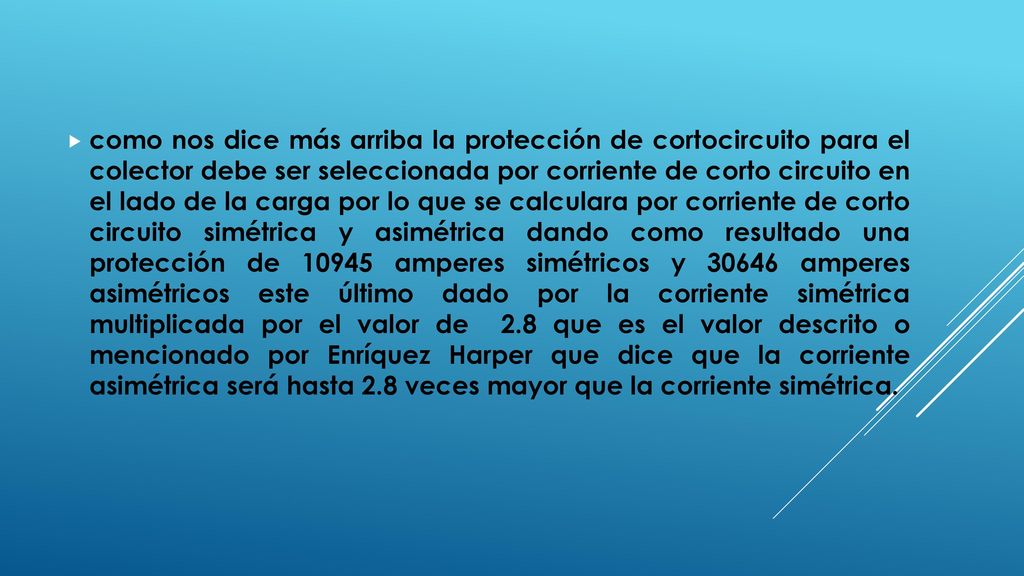

9 como nos dice más arriba la protección de cortocircuito para el colector debe ser seleccionada por corriente de corto circuito en el lado de la carga por lo que se calculara por corriente de corto circuito simétrica y asimétrica dando como resultado una protección de amperes simétricos y amperes asimétricos este último dado por la corriente simétrica multiplicada por el valor de 2.8 que es el valor descrito o mencionado por Enríquez Harper que dice que la corriente asimétrica será hasta 2.8 veces mayor que la corriente simétrica.
