1 Presentación de Formación sobre Productos - Bastidores

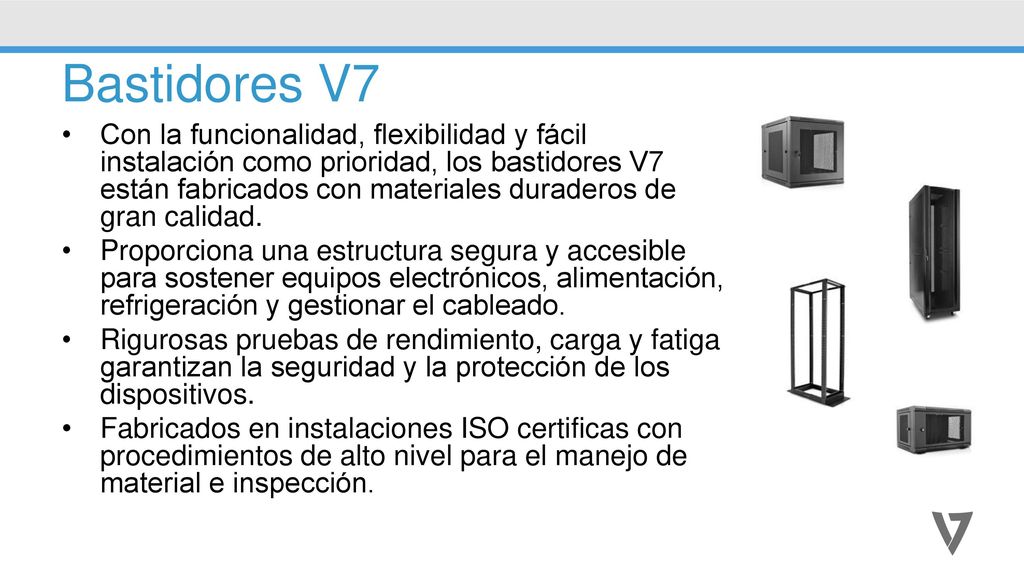

2 Bastidores V7 Con la funcionalidad, flexibilidad y fácil instalación como prioridad, los bastidores V7 están fabricados con materiales duraderos de gran calidad. Proporciona una estructura segura y accesible para sostener equipos electrónicos, alimentación, refrigeración y gestionar el cableado. Rigurosas pruebas de rendimiento, carga y fatiga garantizan la seguridad y la protección de los dispositivos. Fabricados en instalaciones ISO certificas con procedimientos de alto nivel para el manejo de material e inspección.

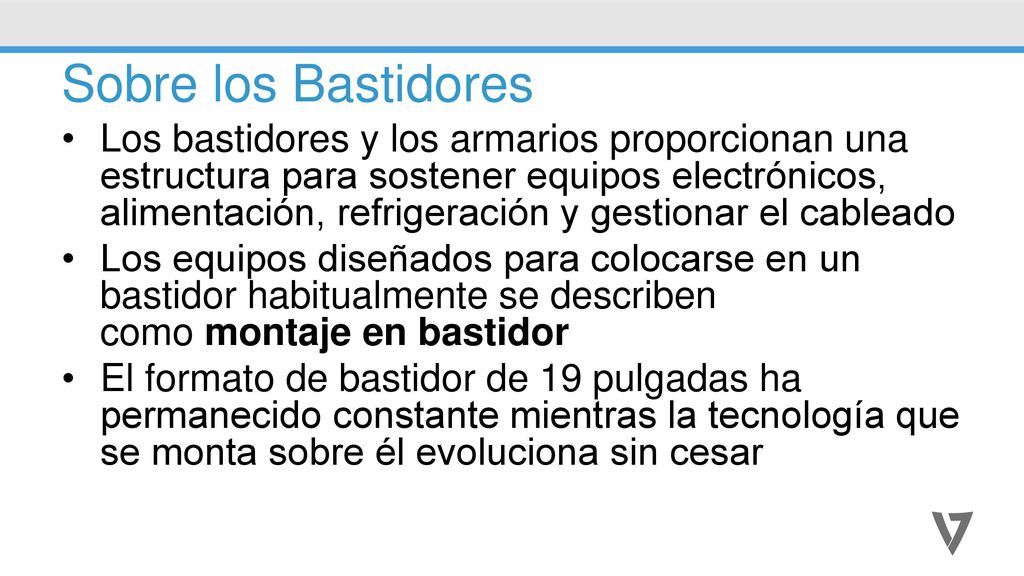

3 Sobre los Bastidores Los bastidores y los armarios proporcionan una estructura para sostener equipos electrónicos, alimentación, refrigeración y gestionar el cableado Los equipos diseñados para colocarse en un bastidor habitualmente se describen como montaje en bastidor El formato de bastidor de 19 pulgadas ha permanecido constante mientras la tecnología que se monta sobre él evoluciona sin cesar

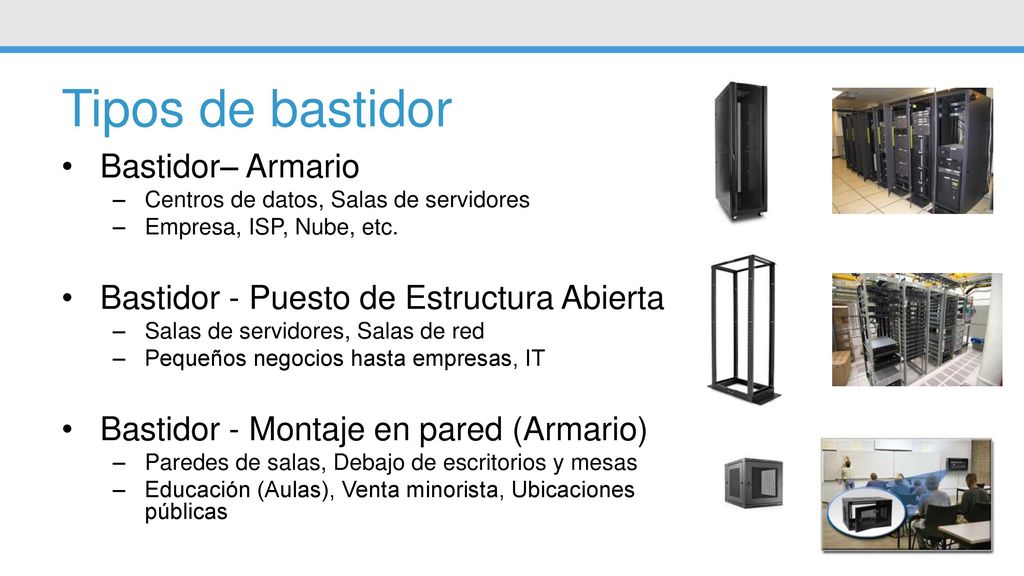

4 Tipos de bastidor Centros de datos, Salas de servidores
Bastidor– Armario Centros de datos, Salas de servidores Empresa, ISP, Nube, etc. Bastidor - Puesto de Estructura Abierta Salas de servidores, Salas de red Pequeños negocios hasta empresas, IT Bastidor - Montaje en pared (Armario) Paredes de salas, Debajo de escritorios y mesas Educación (Aulas), Venta minorista, Ubicaciones públicas Tipos de Bastidor de Servidor Bastidor– Armario Centros de datos, Salas de servidores Empresa, ISP, Nube, etc. Bastidor - Puesto de Estructura Abierta Salas de servidores, Salas de red Pequeños negocios hasta empresas, IT Bastidor - Montaje en pared (Armario) Paredes de salas, Debajo de escritorios y mesas Educación (Aulas), Venta minorista, Ubicaciones públicas

5 Unidades de Bastidor Servidor y Dimensiones
Una unidad de bastidor, U o RU es una unidad de medida para la altura de los equipos electrónicos diseñados para montarse en un bastidor. Las 19 pulgadas (482,60 mm) reflejan la anchura de la estructura de montaje del equipo en el bastidor incluida la estructura. Habitualmente, una unidad de bastidor mide 1,75 pulgadas (44,45 mm) de alto. Normalmente, el equipo diseñado para los bastidores mide 17,25 pulgadas (438 mm) de ancho. La altura del equipo montado en el bastidor se suele describir como un número en “U”. Por ejemplo, una unidad de bastidor se suele describir como “1U”, 2 unidades de bastidor como “2U” y así sucesivamente. Un bastidor de tamaño estándar típico es 42U, lo que significa que alberga más de 6 pies (1,8 m) de equipos y puede sujetar hasta 42 unidades de bastidor. La profundidad de montaje del bastidor es importante para asegurarnos de que su equipo encahará. Dell, HP e IBM hacer servidores ~30” (762mm) de profundidad. Los bastidores diseñados para servidores pueden medir 42” (1066,8 mm) o incluso más para incluir los cables, etc. Bastidor 19” 19” / 483 mm 1U 1 U 1,75” / 44,4 mm 17.,75” / 450 mm ¿Pueden ser notas del presentador?

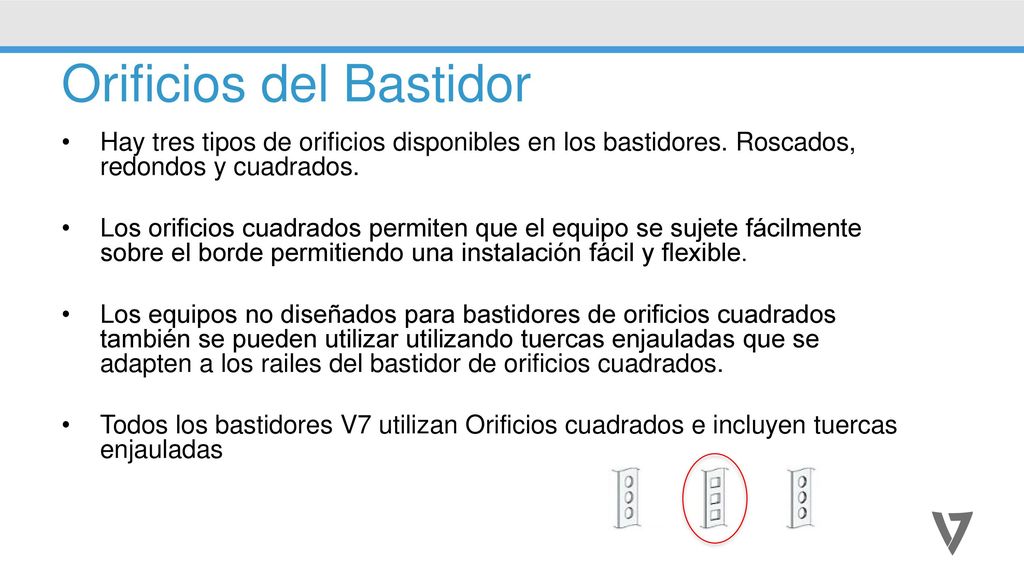

6 Orificios del Bastidor
Hay tres tipos de orificios disponibles en los bastidores. Roscados, redondos y cuadrados. Los orificios cuadrados permiten que el equipo se sujete fácilmente sobre el borde permitiendo una instalación fácil y flexible. Los equipos no diseñados para bastidores de orificios cuadrados también se pueden utilizar utilizando tuercas enjauladas que se adapten a los railes del bastidor de orificios cuadrados. Todos los bastidores V7 utilizan Orificios cuadrados e incluyen tuercas enjauladas ¿Pueden ser notas del presentador?

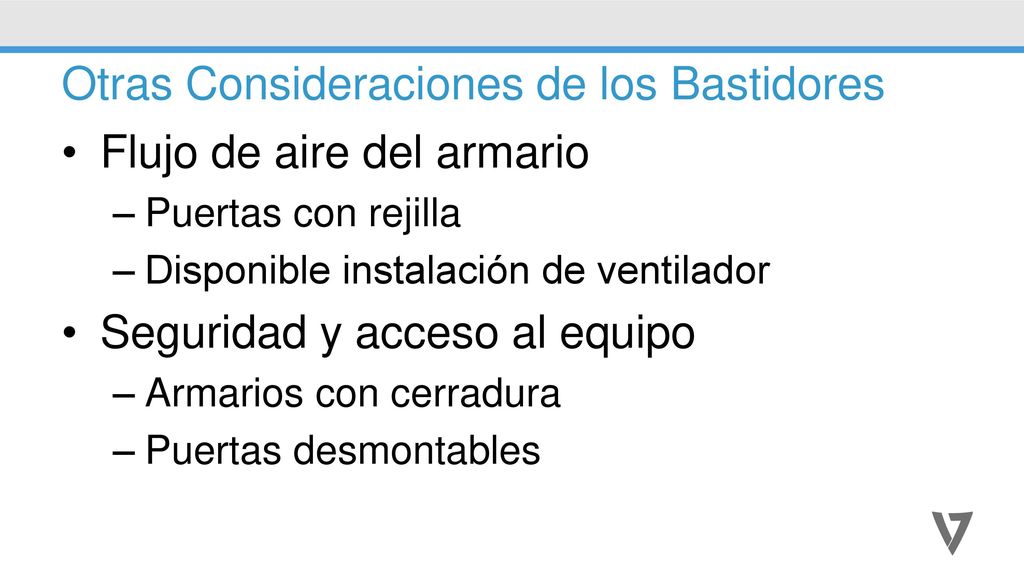

7 Otras Consideraciones de los Bastidores
Flujo de aire del armario Puertas con rejilla Disponible instalación de ventilador Seguridad y acceso al equipo Armarios con cerradura Puertas desmontables

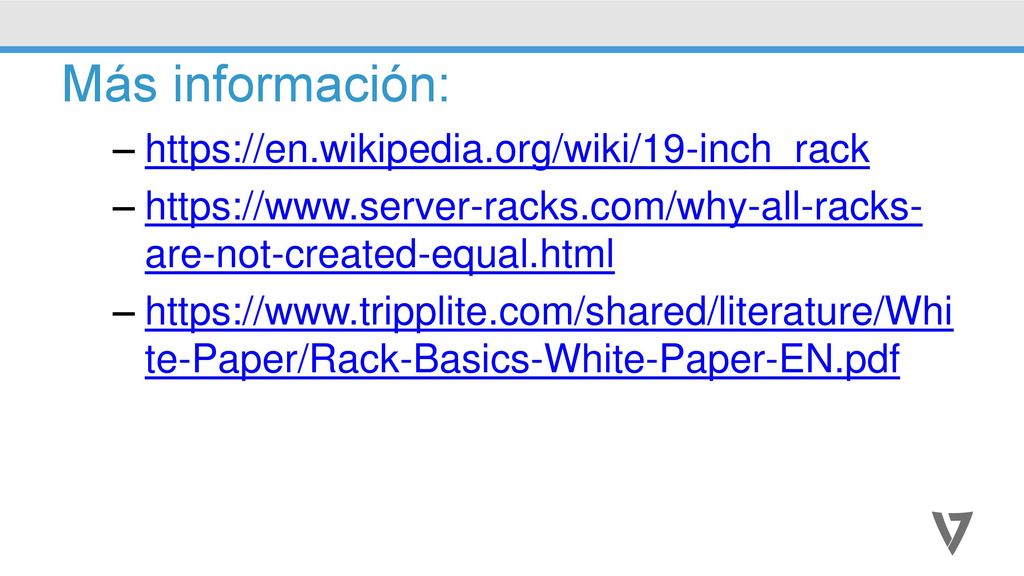

8 Más información: https://en.wikipedia.org/wiki/19-inch_rack

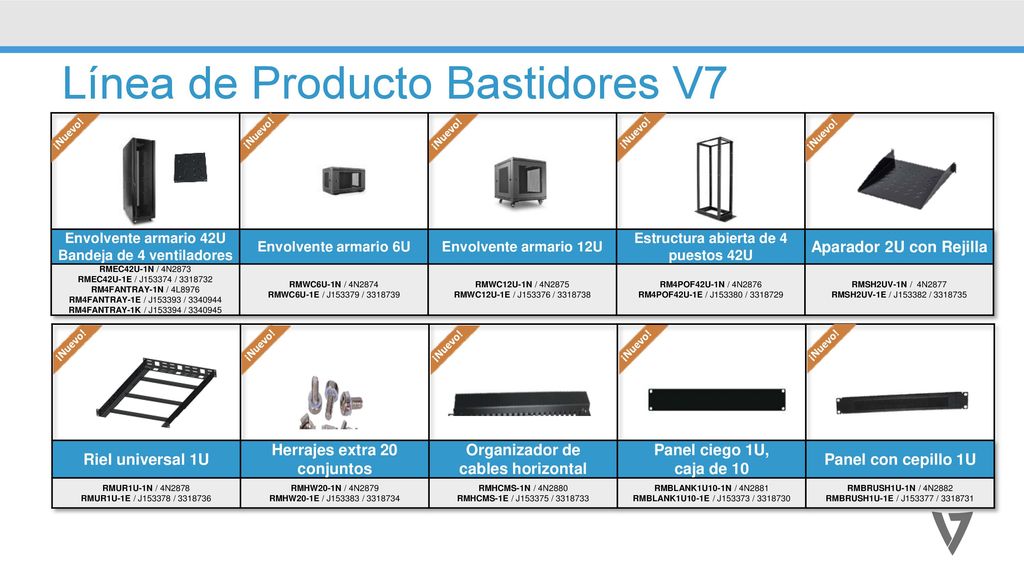

9 Línea de Producto Bastidores V7
Envolvente armario 42U Bandeja de 4 ventiladores Envolvente armario 6U Envolvente armario 12U Estructura abierta de 4 puestos 42U Aparador 2U con Rejilla RMEC42U-1N / 4N2873 RMEC42U-1E / J / RM4FANTRAY-1N / 4L8976 RM4FANTRAY-1E / J / RM4FANTRAY-1K / J / RMWC6U-1N / 4N2874 RMWC6U-1E / J / RMWC12U-1N / 4N2875 RMWC12U-1E / J / RM4POF42U-1N / 4N2876 RM4POF42U-1E / J / RMSH2UV-1N / 4N2877 RMSH2UV-1E / J / ¡Nuevo! ¡Nuevo! ¡Nuevo! ¡Nuevo! ¡Nuevo! Riel universal 1U Herrajes extra 20 conjuntos Organizador de cables horizontal Panel ciego 1U, caja de 10 Panel con cepillo 1U RMUR1U-1N / 4N2878 RMUR1U-1E / J / RMHW20-1N / 4N2879 RMHW20-1E / J / RMHCMS-1N / 4N2880 RMHCMS-1E / J / RMBLANK1U10-1N / 4N2881 RMBLANK1U10-1E / J / RMBRUSH1U-1N / 4N2882 RMBRUSH1U-1E / J / ¡Nuevo! ¡Nuevo! ¡Nuevo! ¡Nuevo! ¡Nuevo! La nueva línea es más completa y tenemos soluciones para casi cualquier necesidad de montaje

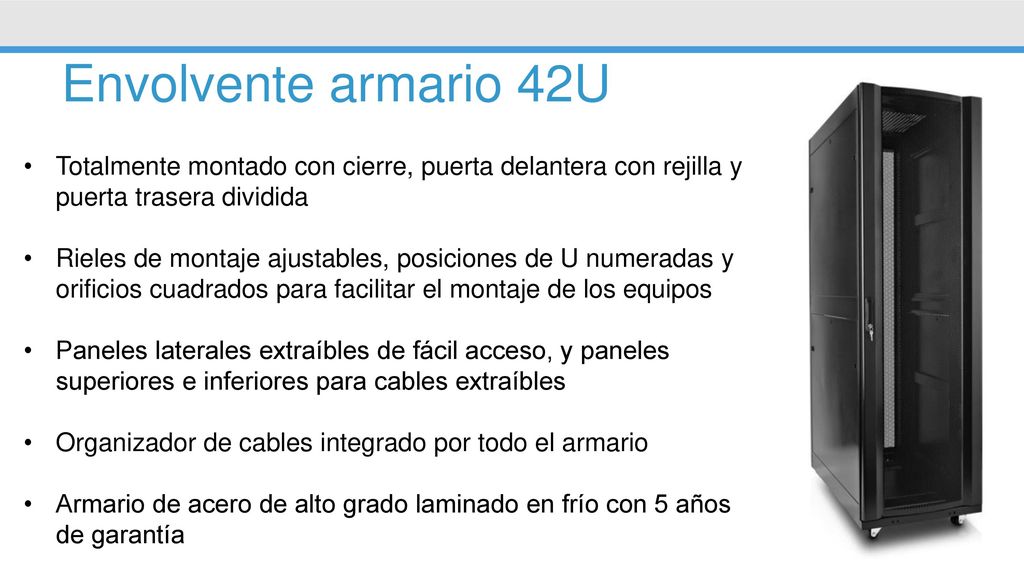

10 Envolvente armario 42U Totalmente montado con cierre, puerta delantera con rejilla y puerta trasera dividida Rieles de montaje ajustables, posiciones de U numeradas y orificios cuadrados para facilitar el montaje de los equipos Paneles laterales extraíbles de fácil acceso, y paneles superiores e inferiores para cables extraíbles Organizador de cables integrado por todo el armario Armario de acero de alto grado laminado en frío con 5 años de garantía

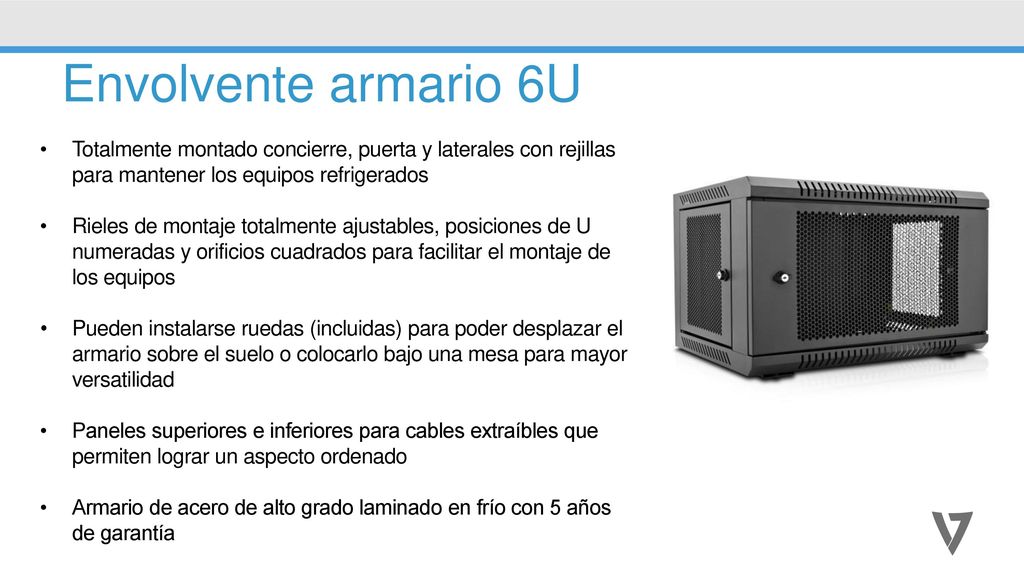

11 Envolvente armario 6U Totalmente montado concierre, puerta y laterales con rejillas para mantener los equipos refrigerados Rieles de montaje totalmente ajustables, posiciones de U numeradas y orificios cuadrados para facilitar el montaje de los equipos Pueden instalarse ruedas (incluidas) para poder desplazar el armario sobre el suelo o colocarlo bajo una mesa para mayor versatilidad Paneles superiores e inferiores para cables extraíbles que permiten lograr un aspecto ordenado Armario de acero de alto grado laminado en frío con 5 años de garantía

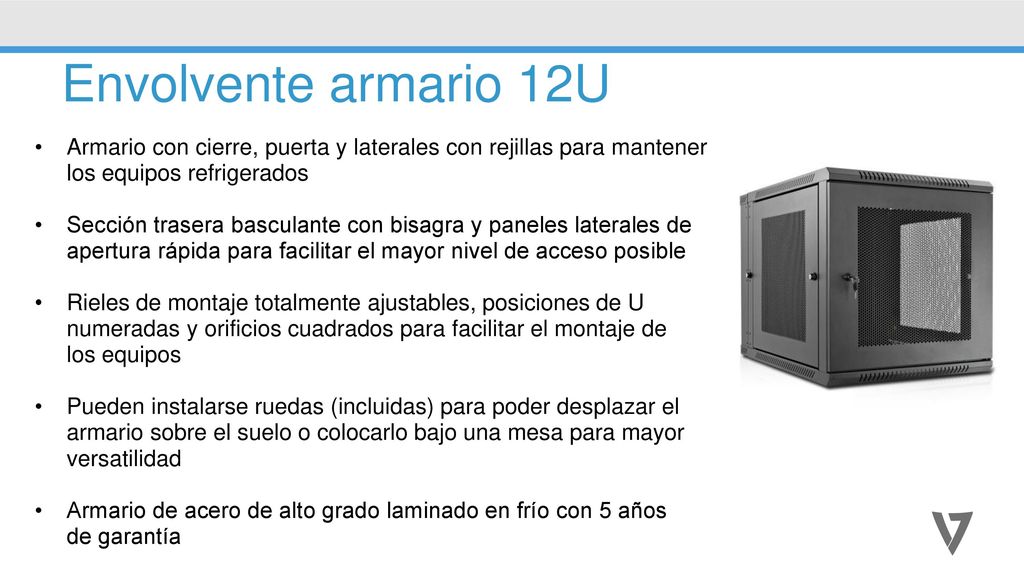

12 Envolvente armario 12U Armario con cierre, puerta y laterales con rejillas para mantener los equipos refrigerados Sección trasera basculante con bisagra y paneles laterales de apertura rápida para facilitar el mayor nivel de acceso posible Rieles de montaje totalmente ajustables, posiciones de U numeradas y orificios cuadrados para facilitar el montaje de los equipos Pueden instalarse ruedas (incluidas) para poder desplazar el armario sobre el suelo o colocarlo bajo una mesa para mayor versatilidad Armario de acero de alto grado laminado en frío con 5 años de garantía

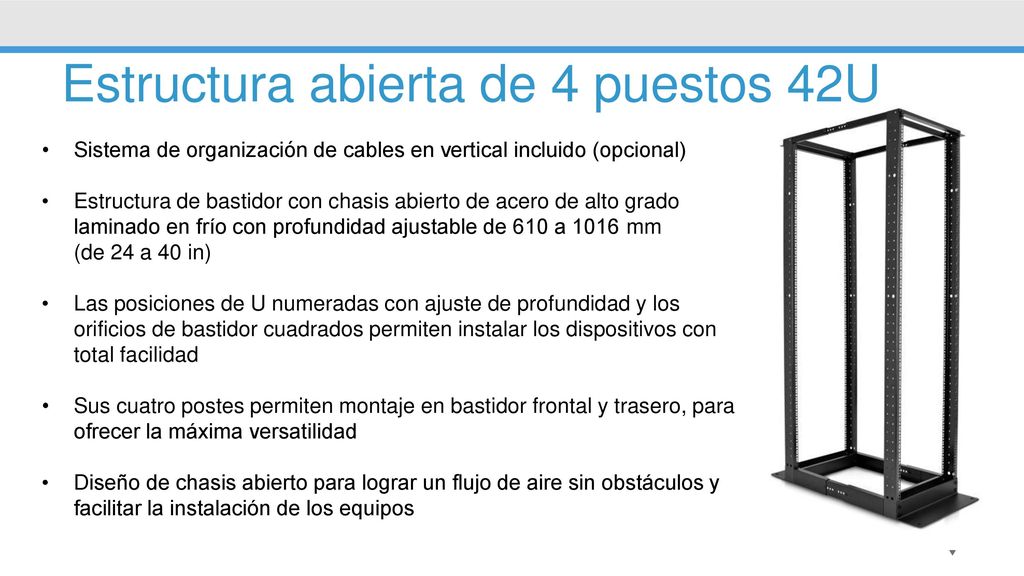

13 Estructura abierta de 4 puestos 42U
Sistema de organización de cables en vertical incluido (opcional) Estructura de bastidor con chasis abierto de acero de alto grado laminado en frío con profundidad ajustable de 610 a 1016 mm (de 24 a 40 in) Las posiciones de U numeradas con ajuste de profundidad y los orificios de bastidor cuadrados permiten instalar los dispositivos con total facilidad Sus cuatro postes permiten montaje en bastidor frontal y trasero, para ofrecer la máxima versatilidad Diseño de chasis abierto para lograr un flujo de aire sin obstáculos y facilitar la instalación de los equipos

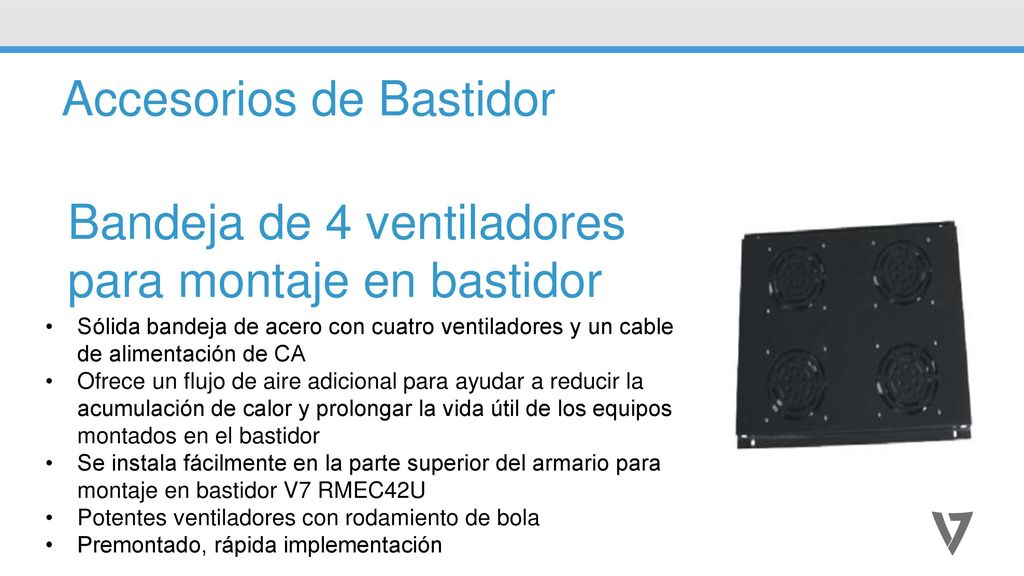

14 Accesorios de Bastidor
Bandeja de 4 ventiladores para montaje en bastidor Sólida bandeja de acero con cuatro ventiladores y un cable de alimentación de CA Ofrece un flujo de aire adicional para ayudar a reducir la acumulación de calor y prolongar la vida útil de los equipos montados en el bastidor Se instala fácilmente en la parte superior del armario para montaje en bastidor V7 RMEC42U Potentes ventiladores con rodamiento de bola Premontado, rápida implementación

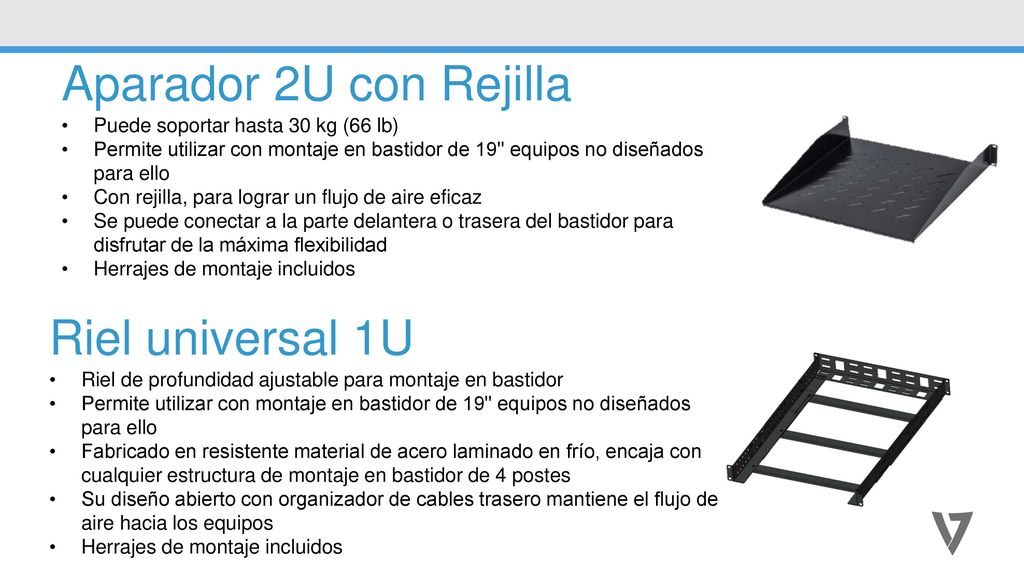

15 Aparador 2U con Rejilla Riel universal 1U
Puede soportar hasta 30 kg (66 lb) Permite utilizar con montaje en bastidor de 19" equipos no diseñados para ello Con rejilla, para lograr un flujo de aire eficaz Se puede conectar a la parte delantera o trasera del bastidor para disfrutar de la máxima flexibilidad Herrajes de montaje incluidos Riel universal 1U Riel de profundidad ajustable para montaje en bastidor Permite utilizar con montaje en bastidor de 19" equipos no diseñados para ello Fabricado en resistente material de acero laminado en frío, encaja con cualquier estructura de montaje en bastidor de 4 postes Su diseño abierto con organizador de cables trasero mantiene el flujo de aire hacia los equipos Herrajes de montaje incluidos

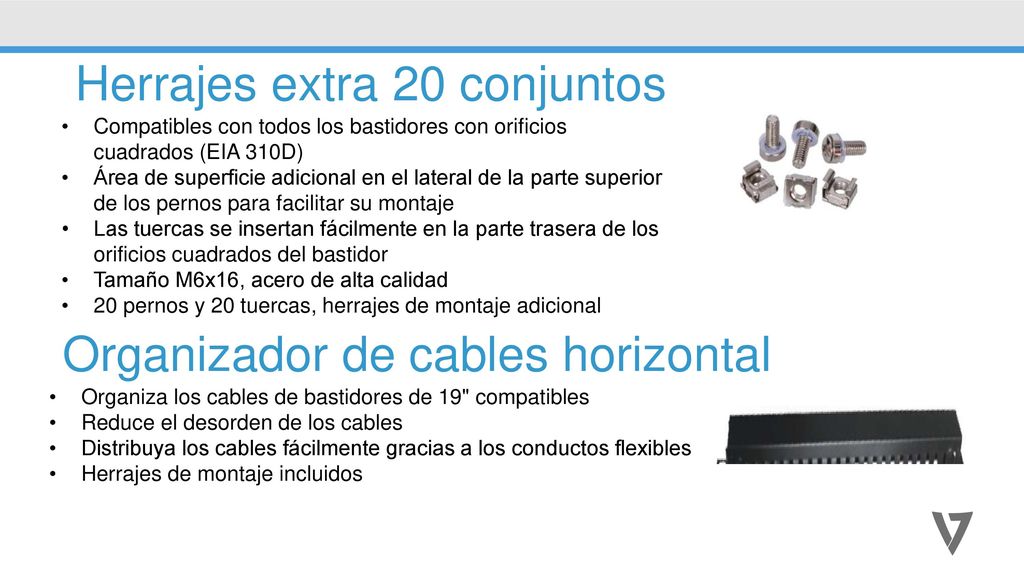

16 Herrajes extra 20 conjuntos
Compatibles con todos los bastidores con orificios cuadrados (EIA 310D) Área de superficie adicional en el lateral de la parte superior de los pernos para facilitar su montaje Las tuercas se insertan fácilmente en la parte trasera de los orificios cuadrados del bastidor Tamaño M6x16, acero de alta calidad 20 pernos y 20 tuercas, herrajes de montaje adicional Organizador de cables horizontal Organiza los cables de bastidores de 19" compatibles Reduce el desorden de los cables Distribuya los cables fácilmente gracias a los conductos flexibles Herrajes de montaje incluidos

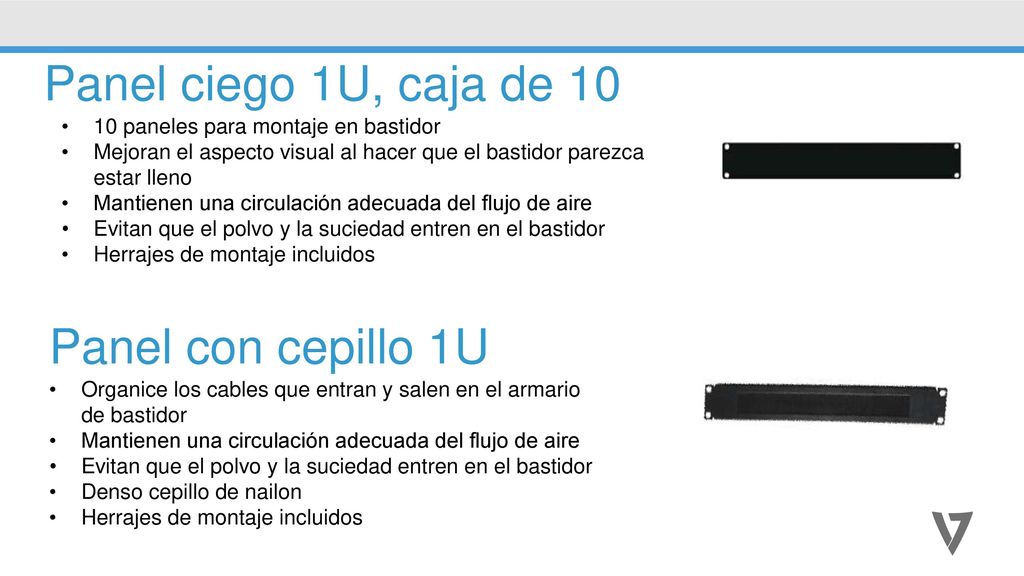

17 Panel ciego 1U, caja de 10 Panel con cepillo 1U
10 paneles para montaje en bastidor Mejoran el aspecto visual al hacer que el bastidor parezca estar lleno Mantienen una circulación adecuada del flujo de aire Evitan que el polvo y la suciedad entren en el bastidor Herrajes de montaje incluidos Panel con cepillo 1U Organice los cables que entran y salen en el armario de bastidor Mantienen una circulación adecuada del flujo de aire Evitan que el polvo y la suciedad entren en el bastidor Denso cepillo de nailon Herrajes de montaje incluidos

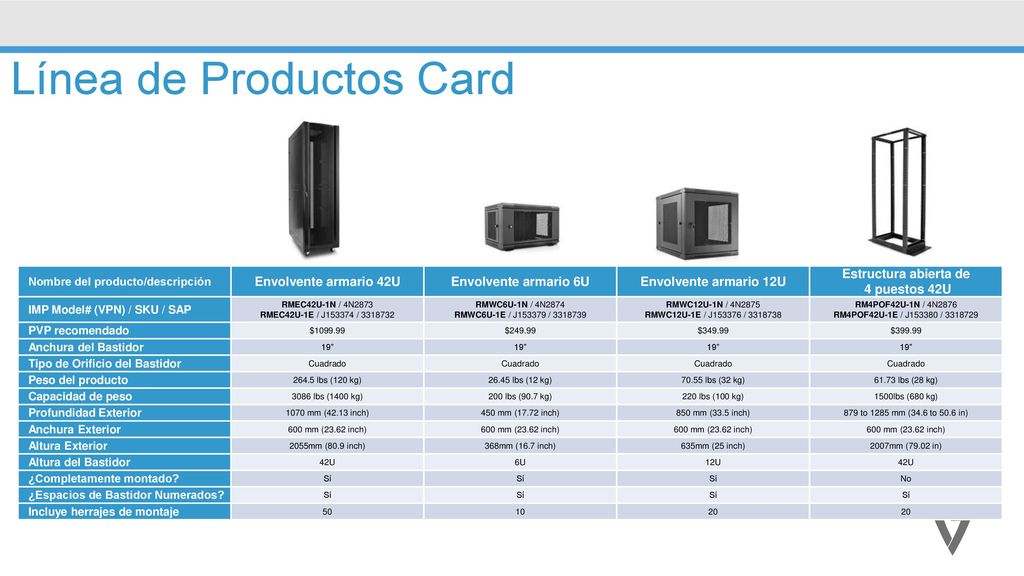

18 Línea de Productos Card
Nombre del producto/descripción Envolvente armario 42U Envolvente armario 6U Envolvente armario 12U Estructura abierta de 4 puestos 42U IMP Model# (VPN) / SKU / SAP RMEC42U-1N / 4N2873 RMEC42U-1E / J / RMWC6U-1N / 4N2874 RMWC6U-1E / J / RMWC12U-1N / 4N2875 RMWC12U-1E / J / RM4POF42U-1N / 4N2876 RM4POF42U-1E / J / PVP recomendado $ $249.99 $349.99 $399.99 Anchura del Bastidor 19” Tipo de Orificio del Bastidor Cuadrado Peso del producto 264.5 lbs (120 kg) 26.45 lbs (12 kg) 70.55 lbs (32 kg) 61.73 lbs (28 kg) Capacidad de peso 3086 lbs (1400 kg) 200 lbs (90.7 kg) 220 lbs (100 kg) 1500lbs (680 kg) Profundidad Exterior 1070 mm (42.13 inch) 450 mm (17.72 inch) 850 mm (33.5 inch) 879 to 1285 mm (34.6 to 50.6 in) Anchura Exterior 600 mm (23.62 inch) Altura Exterior 2055mm (80.9 inch) 368mm (16.7 inch) 635mm (25 inch) 2007mm (79.02 in) Altura del Bastidor 42U 6U 12U ¿Completamente montado? Sí No ¿Espacios de Bastidor Numerados? Incluye herrajes de montaje 50 10 20

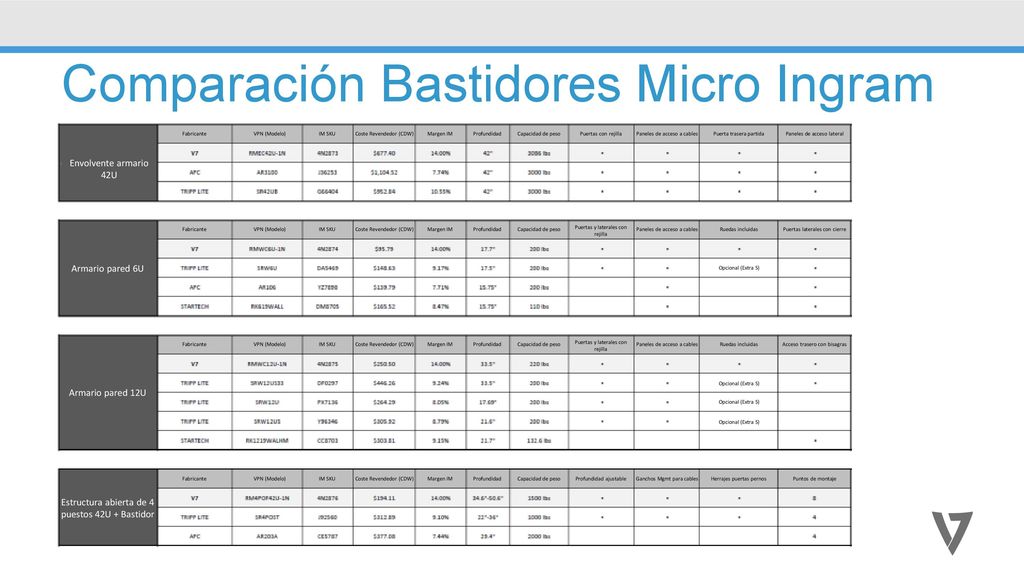

19 Comparación Bastidores Micro Ingram
Fabricante VPN (Modelo) IM SKU Coste Revendedor (CDW) Margen IM Profundidad Capacidad de peso Puertas con rejilla Paneles de acceso a cables Puerta trasera partida Paneles de acceso lateral Envolvente armario 42U Fabricante VPN (Modelo) IM SKU Coste Revendedor (CDW) Margen IM Profundidad Capacidad de peso Puertas y laterales con rejilla Paneles de acceso a cables Ruedas incluidas Puertas laterales con cierre Armario pared 6U Opcional (Extra S) Fabricante VPN (Modelo) IM SKU Coste Revendedor (CDW) Margen IM Profundidad Capacidad de peso Puertas y laterales con rejilla Paneles de acceso a cables Ruedas incluidas Acceso trasero con bisagras Opcional (Extra S) Armario pared 12U Opcional (Extra S) Opcional (Extra S) Fabricante VPN (Modelo) IM SKU Coste Revendedor (CDW) Margen IM Profundidad Capacidad de peso Profundidad ajustable Ganchos Mgmt para cables Herrajes puertas pernos Puntos de montaje Estructura abierta de 4 puestos 42U + Bastidor
