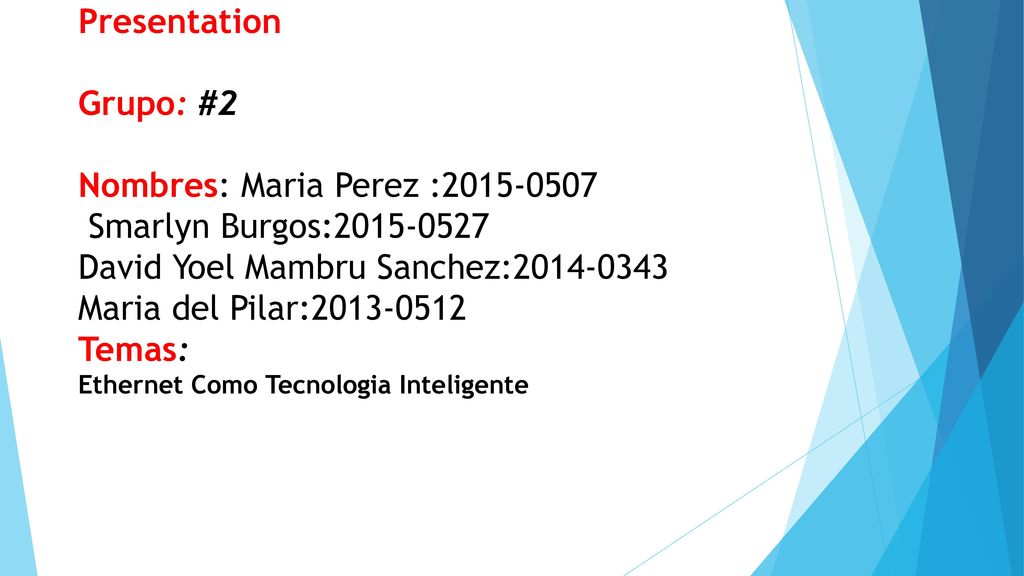

Presentation Grupo: #2 Nombres: Maria Perez : Smarlyn Burgos: David Yoel Mambru Sanchez: Maria del Pilar: Temas: Ethernet Como Tecnologia Inteligente
2

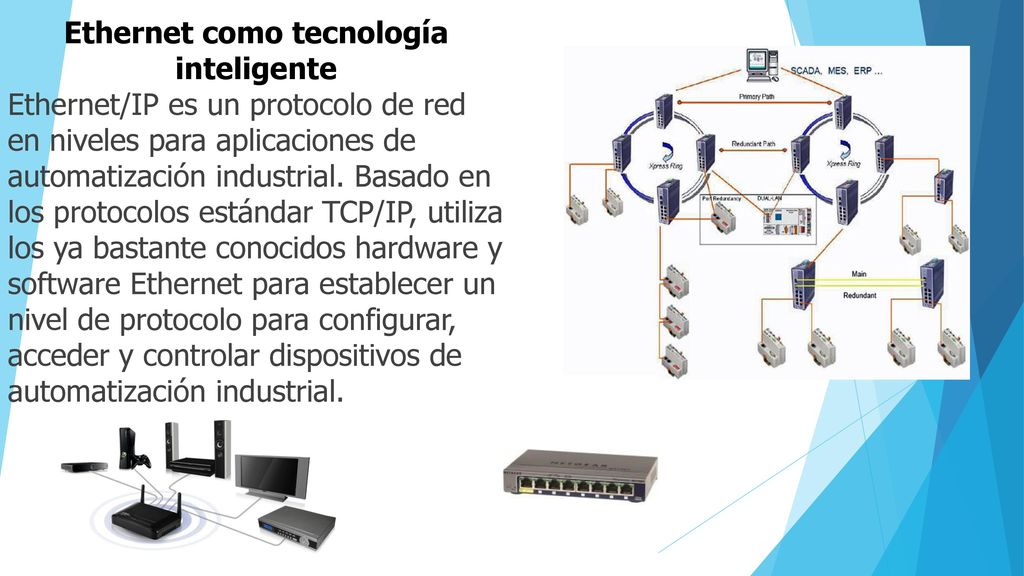

Ethernet como tecnología inteligente
Ethernet/IP es un protocolo de red en niveles para aplicaciones de automatización industrial. Basado en los protocolos estándar TCP/IP, utiliza los ya bastante conocidos hardware y software Ethernet para establecer un nivel de protocolo para configurar, acceder y controlar dispositivos de automatización industrial.
3

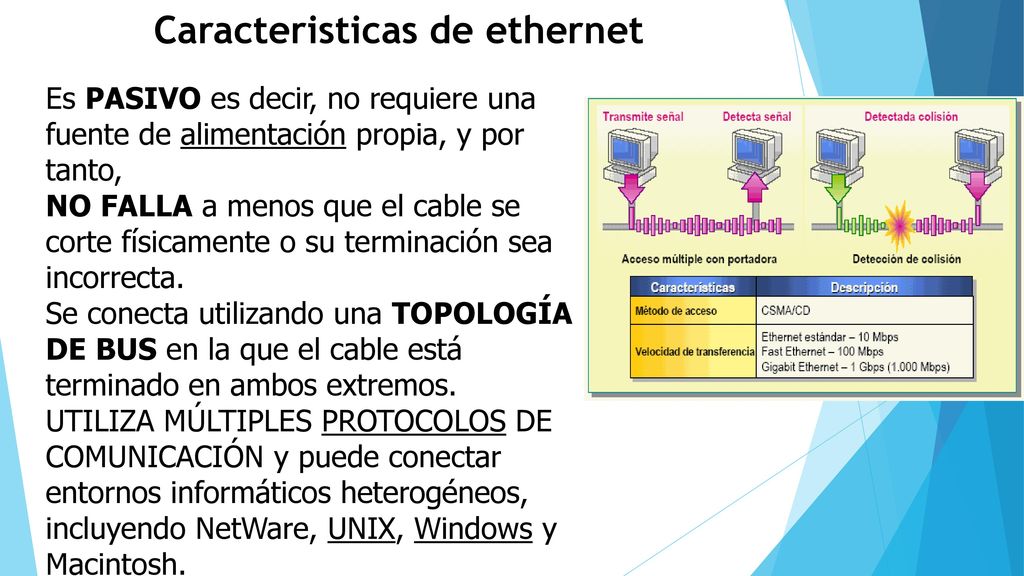

Caracteristicas de ethernet
Es PASIVO es decir, no requiere una fuente de alimentación propia, y por tanto, NO FALLA a menos que el cable se corte físicamente o su terminación sea incorrecta. Se conecta utilizando una TOPOLOGÍA DE BUS en la que el cable está terminado en ambos extremos. UTILIZA MÚLTIPLES PROTOCOLOS DE COMUNICACIÓN y puede conectar entornos informáticos heterogéneos, incluyendo NetWare, UNIX, Windows y Macintosh.
4

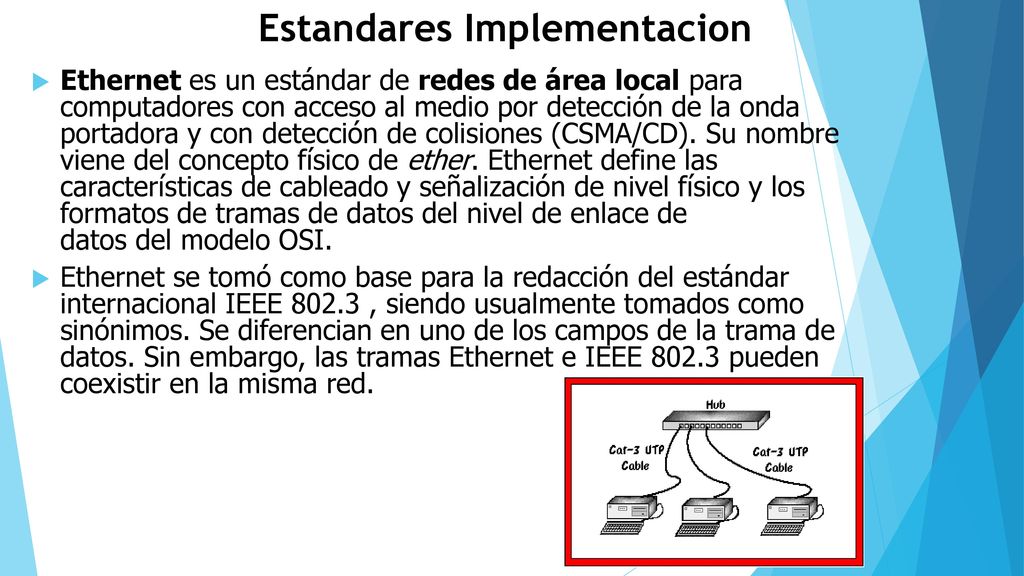

Estandares Implementacion
Ethernet es un estándar de redes de área local para computadores con acceso al medio por detección de la onda portadora y con detección de colisiones (CSMA/CD). Su nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI. Ethernet se tomó como base para la redacción del estándar internacional IEEE , siendo usualmente tomados como sinónimos. Se diferencian en uno de los campos de la trama de datos. Sin embargo, las tramas Ethernet e IEEE pueden coexistir en la misma red.
5

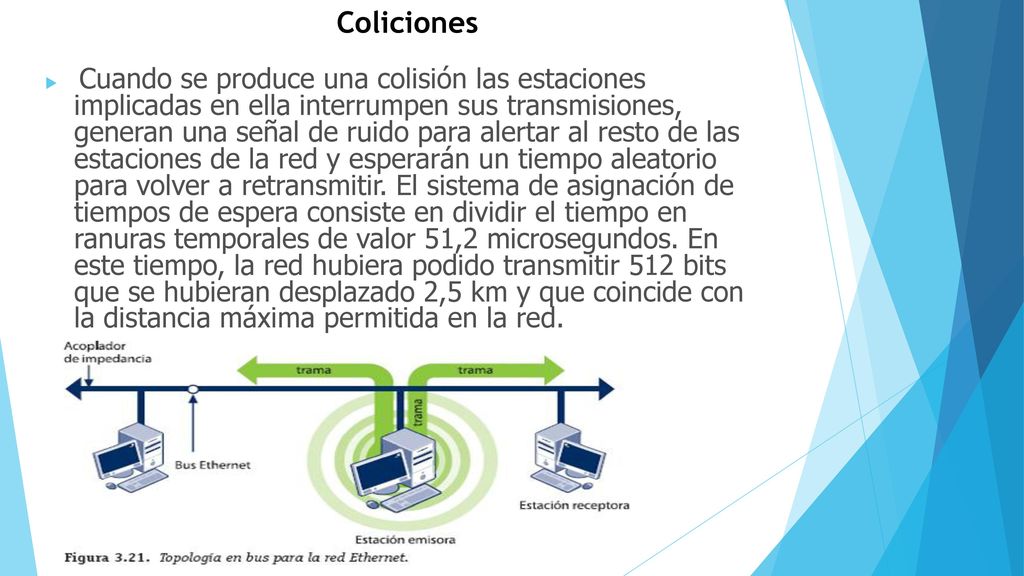

Coliciones Cuando se produce una colisión las estaciones implicadas en ella interrumpen sus transmisiones, generan una señal de ruido para alertar al resto de las estaciones de la red y esperarán un tiempo aleatorio para volver a retransmitir. El sistema de asignación de tiempos de espera consiste en dividir el tiempo en ranuras temporales de valor 51,2 microsegundos. En este tiempo, la red hubiera podido transmitir 512 bits que se hubieran desplazado 2,5 km y que coincide con la distancia máxima permitida en la red.
6

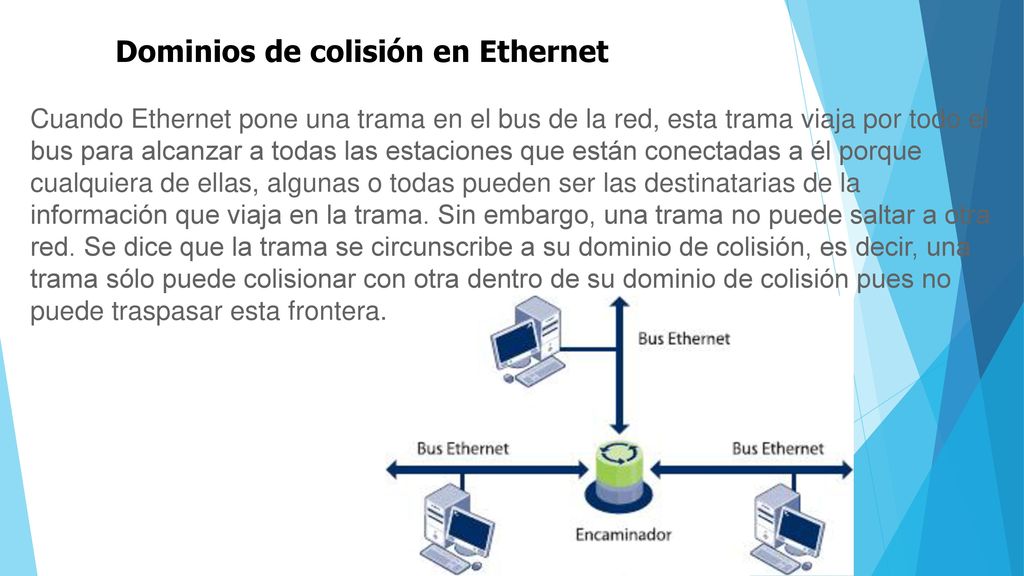

Dominios de colisión en Ethernet Cuando Ethernet pone una trama en el bus de la red, esta trama viaja por todo el bus para alcanzar a todas las estaciones que están conectadas a él porque cualquiera de ellas, algunas o todas pueden ser las destinatarias de la información que viaja en la trama. Sin embargo, una trama no puede saltar a otra red. Se dice que la trama se circunscribe a su dominio de colisión, es decir, una trama sólo puede colisionar con otra dentro de su dominio de colisión pues no puede traspasar esta frontera.
7

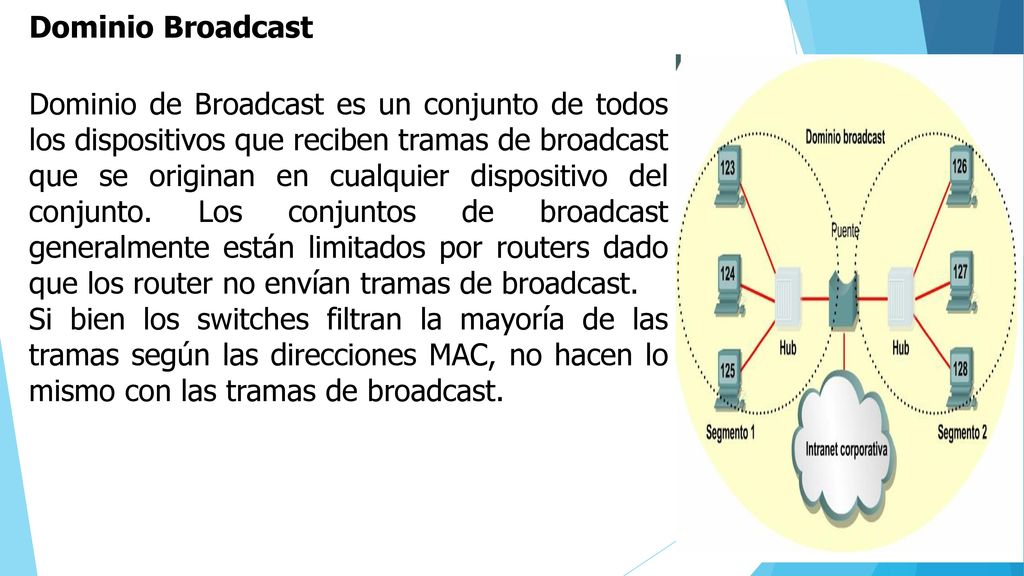

Dominio Broadcast Dominio de Broadcast es un conjunto de todos los dispositivos que reciben tramas de broadcast que se originan en cualquier dispositivo del conjunto. Los conjuntos de broadcast generalmente están limitados por routers dado que los router no envían tramas de broadcast. Si bien los switches filtran la mayoría de las tramas según las direcciones MAC, no hacen lo mismo con las tramas de broadcast.
8

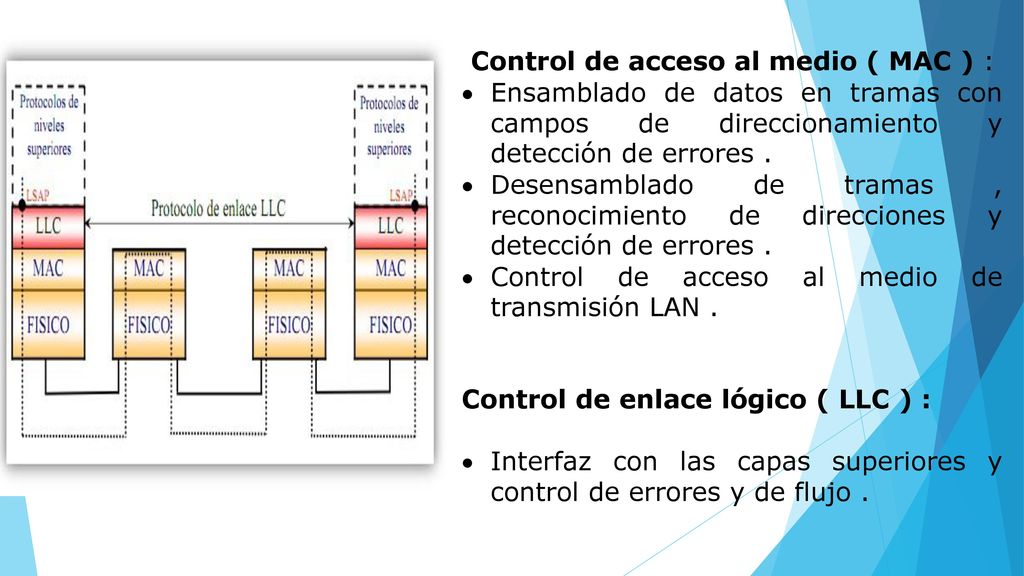

Control de acceso al medio ( MAC ) :
Control de acceso al medio ( MAC ) : Ensamblado de datos en tramas con campos de direccionamiento y detección de errores . Desensamblado de tramas , reconocimiento de direcciones y detección de errores . Control de acceso al medio de transmisión LAN . Control de enlace lógico ( LLC ) : Interfaz con las capas superiores y control de errores y de flujo .
9

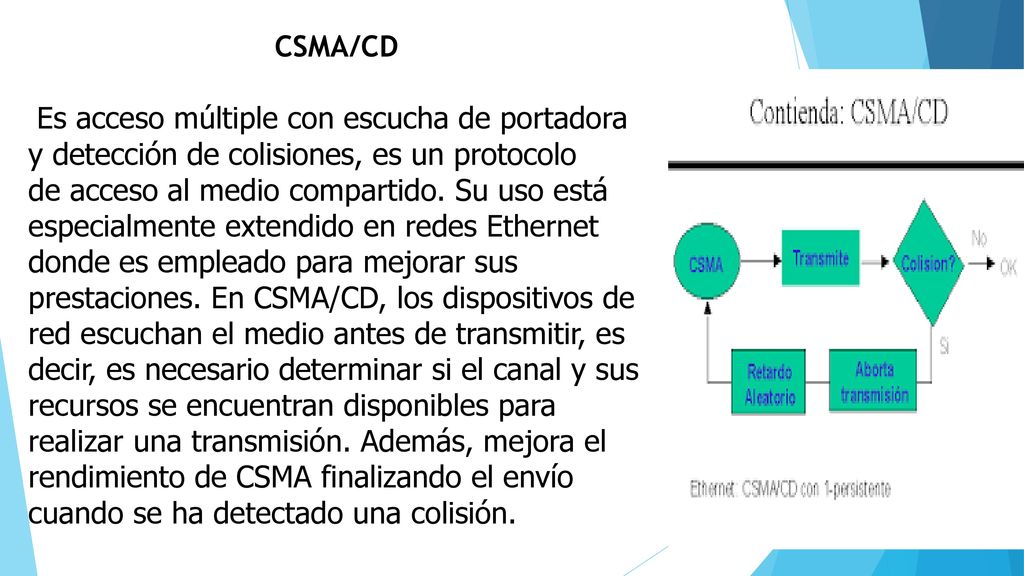

CSMA/CD Es acceso múltiple con escucha de portadora y detección de colisiones, es un protocolo de acceso al medio compartido. Su uso está especialmente extendido en redes Ethernet donde es empleado para mejorar sus prestaciones. En CSMA/CD, los dispositivos de red escuchan el medio antes de transmitir, es decir, es necesario determinar si el canal y sus recursos se encuentran disponibles para realizar una transmisión. Además, mejora el rendimiento de CSMA finalizando el envío cuando se ha detectado una colisión.
10

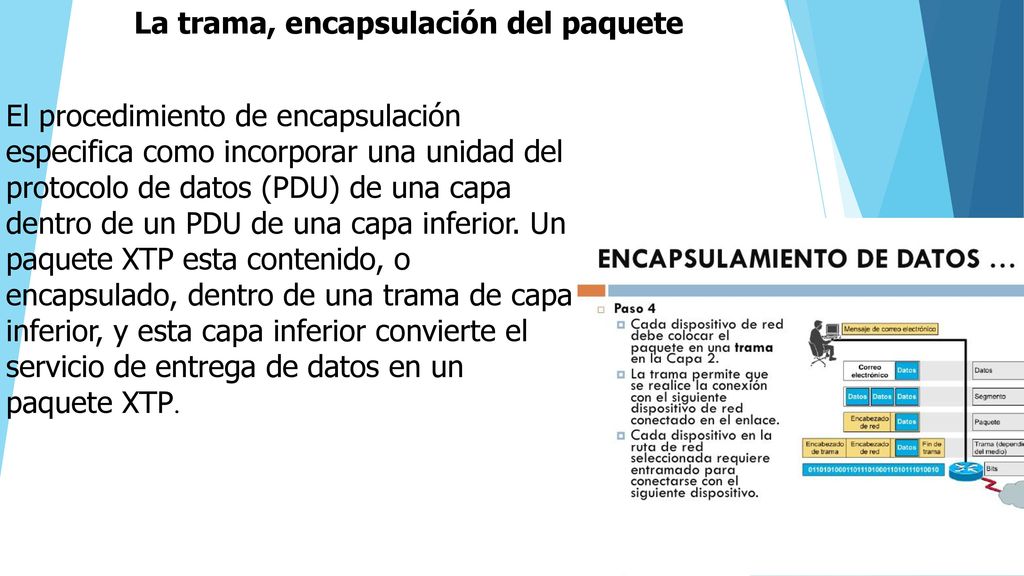

La trama, encapsulación del paquete
El procedimiento de encapsulación especifica como incorporar una unidad del protocolo de datos (PDU) de una capa dentro de un PDU de una capa inferior. Un paquete XTP esta contenido, o encapsulado, dentro de una trama de capa inferior, y esta capa inferior convierte el servicio de entrega de datos en un paquete XTP.
11

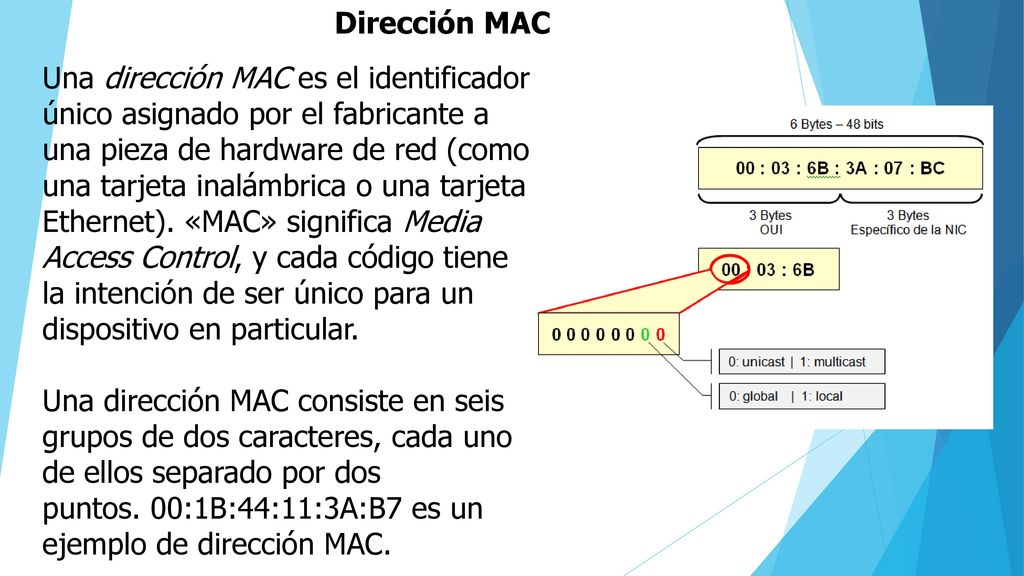

Dirección MAC Una dirección MAC es el identificador único asignado por el fabricante a una pieza de hardware de red (como una tarjeta inalámbrica o una tarjeta Ethernet). «MAC» significa Media Access Control, y cada código tiene la intención de ser único para un dispositivo en particular. Una dirección MAC consiste en seis grupos de dos caracteres, cada uno de ellos separado por dos puntos. 00:1B:44:11:3A:B7 es un ejemplo de dirección MAC.
12

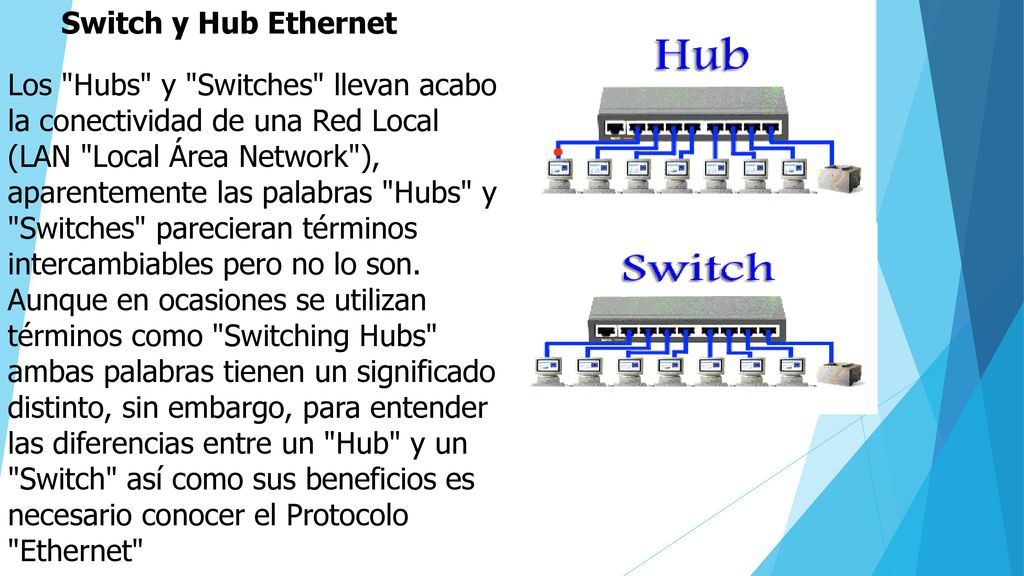

Switch y Hub Ethernet Los "Hubs" y "Switches" llevan acabo la conectividad de una Red Local (LAN "Local Área Network"), aparentemente las palabras "Hubs" y "Switches" parecieran términos intercambiables pero no lo son. Aunque en ocasiones se utilizan términos como "Switching Hubs" ambas palabras tienen un significado distinto, sin embargo, para entender las diferencias entre un "Hub" y un "Switch" así como sus beneficios es necesario conocer el Protocolo "Ethernet"
13

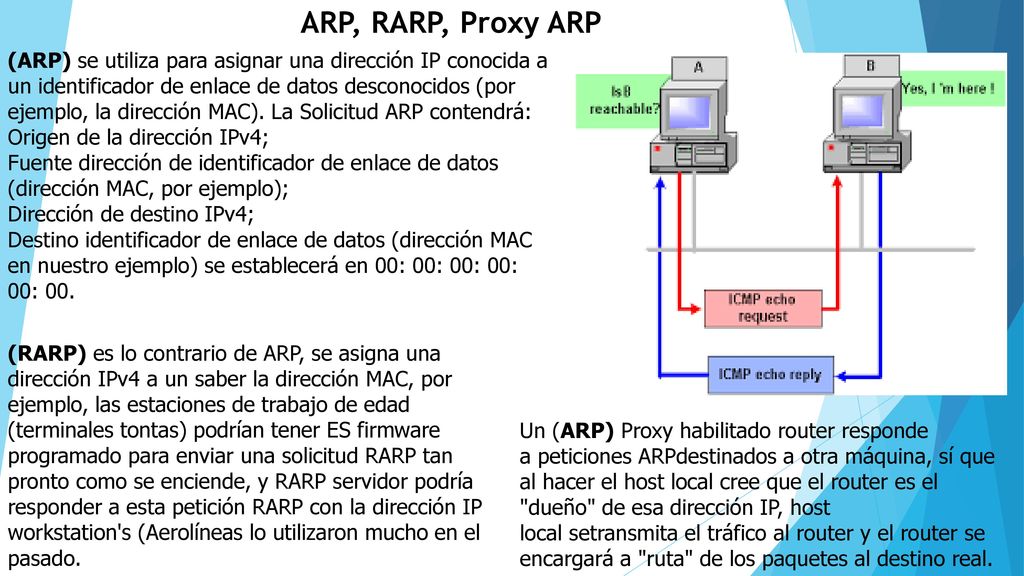

ARP, RARP, Proxy ARP (ARP) se utiliza para asignar una dirección IP conocida a un identificador de enlace de datos desconocidos (por ejemplo, la dirección MAC). La Solicitud ARP contendrá: Origen de la dirección IPv4; Fuente dirección de identificador de enlace de datos (dirección MAC, por ejemplo); Dirección de destino IPv4; Destino identificador de enlace de datos (dirección MAC en nuestro ejemplo) se establecerá en 00: 00: 00: 00: 00: 00. (RARP) es lo contrario de ARP, se asigna una dirección IPv4 a un saber la dirección MAC, por ejemplo, las estaciones de trabajo de edad (terminales tontas) podrían tener ES firmware programado para enviar una solicitud RARP tan pronto como se enciende, y RARP servidor podría responder a esta petición RARP con la dirección IP workstation's (Aerolíneas lo utilizaron mucho en el pasado. Un (ARP) Proxy habilitado router responde a peticiones ARPdestinados a otra máquina, sí que al hacer el host local cree que el router es el "dueño" de esa dirección IP, host local setransmita el tráfico al router y el router se encargará a "ruta" de los paquetes al destino real.
14

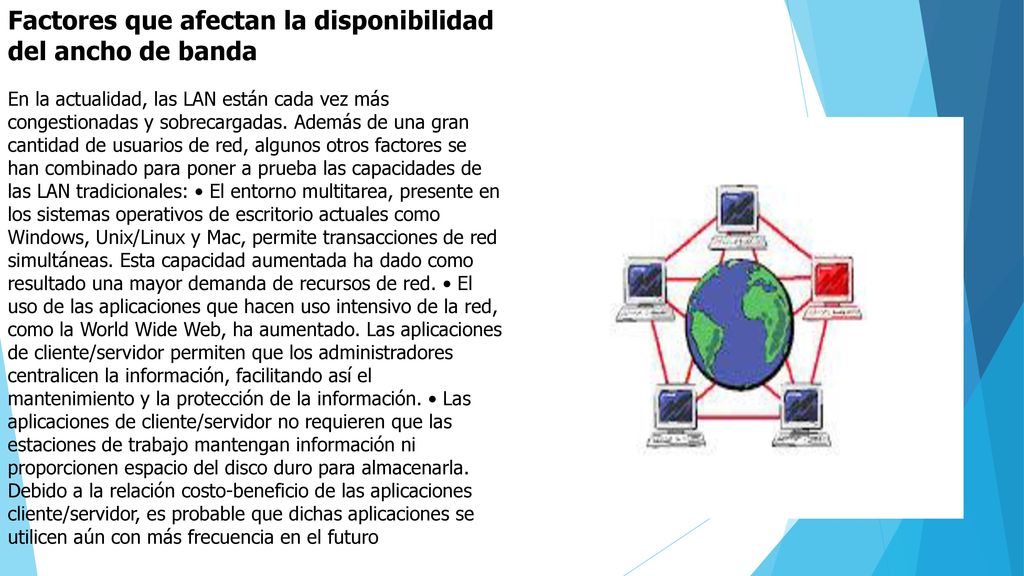

Factores que afectan la disponibilidad del ancho de banda
En la actualidad, las LAN están cada vez más congestionadas y sobrecargadas. Además de una gran cantidad de usuarios de red, algunos otros factores se han combinado para poner a prueba las capacidades de las LAN tradicionales: • El entorno multitarea, presente en los sistemas operativos de escritorio actuales como Windows, Unix/Linux y Mac, permite transacciones de red simultáneas. Esta capacidad aumentada ha dado como resultado una mayor demanda de recursos de red. • El uso de las aplicaciones que hacen uso intensivo de la red, como la World Wide Web, ha aumentado. Las aplicaciones de cliente/servidor permiten que los administradores centralicen la información, facilitando así el mantenimiento y la protección de la información. • Las aplicaciones de cliente/servidor no requieren que las estaciones de trabajo mantengan información ni proporcionen espacio del disco duro para almacenarla. Debido a la relación costo-beneficio de las aplicaciones cliente/servidor, es probable que dichas aplicaciones se utilicen aún con más frecuencia en el futuro
