Dispositivos que componen una red.

Presentación del tema: "Dispositivos que componen una red."— Transcripción de la presentación:

1 Dispositivos que componen una red.
*dispositivos de usuario *interfaces de conexion *dispositivo de red

2 Dispositivos de usuario.
Conectan al usuario con la red, permiten imprimir/escanear información, enviar correo electrónicos, acceder a base de datos. Pc Dispositivos Portátiles Impresora Servidor de archivos

3 Interfaces de conexion
Dispositivo capaz de transformar las señales generadas por un aparato en señales comprensibles por otro Una interfaz debe conectarse para que pueda haber tráfico entre el sistema y la red. El proceso de conexión implica asociar una interfaz con un nombre de dispositivo. A continuación, se configuran los flujos para que el protocolo IP pueda utilizar la interfaz. Las interfaces físicas y las interfaces lógicas deben estar conectadas. Las interfaces se conectan como parte de la secuencia de inicio o explícitamente, con la sintaxis apropiada del comando ifconfig.

4 Nombres de interfaz de red
Cada interfaz física se identifica mediante un nombre de dispositivo exclusivo. Los nombres de dispositivo tienen la siguiente sintaxis: <driver-name><instance-number> Los nombres de controladores de los sistemas Oracle Solaris pueden incluir ce, hme, bge, e1000g y muchos otros nombres de controladores. La variable número_instancia puede tener un valor de cero a n, en función de cuántas interfaces de ese tipo de controlador haya instaladas en el sistema.

5 Topologia de Red. Topologia Fisica.
Se refiere a la disposición física de las maquinas, los dispositivos de red y cableado. Así, dentro de la topología física se pueden diferenciar 2 tipos de conexiones: punto a punto y multipunto

6 Topologia fisica Malla: Cada dispositivo tienen un enlace punto a punto y dedicado con cualquier otro dispositivo Estrella: Tiene un enlace punto a punto dedicado con el concentrador En arbol: Es una variante de la Estrella En Bus: Es multipunto. Un cable largo actua como una red troncal que conecta todos los dispositivos de una red.

7 Topologia Fisica

8 Topologia logica Se refiere al trayecto seguido por las señales a través de la topología física, es decir, la manera en que las estaciones se comunican a través del medio físico. Las estaciones se pueden comunicar entre si, directa o indirectamente, siguiendo un trayecto que viene determinado por las condiciones de cada momento.

9 Topologia logica Topología broadcast Cada equipo envía sus datos hacia todos los demás equipos del medio de red. Las estaciones envían su información según el orden de llegada. Un ejemplo de este tipo de topología es Ethernet. Topología transmisión de tokens El acceso a la red es controlado mediante la transmisión de un token electrónico (serie especial de bits) a cada equipo de forma secuencial. Cuando un host recibe el token se le permite enviar datos a través de la red. Si el host no tiene ningún dato para enviar, transmite el token al siguiente host ya que existe sólo un token por cada red. Un ejemplo de red que utiliza la transmisión de tokens es Token Ring.

10 Token Ring es una arquitectura de red desarrollada por IBM en los años con topología física en anillo y técnica de acceso de paso de testigo, usando un frame de 3 bytes llamado token que viaja alrededor del anillo. Token Ring se recoge en el estándar IEEE En desuso por la popularización de Ethernet; actualmente no es empleada en diseños de redes. El Token es una trama que circula por el anillo en su único sentido de circulación. Cuando una estación desea transmitir y el Token pasa por ella, lo toma. Éste sólo puede permanecer en su poder un tiempo determinado (10 ms).

11 CSMA/CD Carrier sense multiple access with collision detection
Acceso múltiple con escucha de portadora y detección de colisiones es un protocolo de acceso al medio compartido. Su uso está especialmente extendido en redes Ethernet donde es empleado para mejorar sus prestaciones. En CSMA/CD, los dispositivos de red escuchan el medio antes de transmitir, es decir, es necesario determinar si el canal y sus recursos se encuentran disponibles para realizar una transmisión. Además, mejora el rendimiento de CSMA finalizando el envío cuando se ha detectado una colisión.

12 En CSMA/CD, cada estación que desea transmitir debe realizar una escucha del medio – detección de portadora– para comprobar si éste se encuentra libre, es decir, para comprobar que ninguna otra estación está en ese instante transmitiendo un mensaje. Si el medio se encuentra libre entonces tiene lugar dicha transmisión

13 Segmento de Red. Un segmento de red suele ser definido por el "hardware" o una direccion de red específica. Por ejemplo, en el entorno “Novell NetWare", en un segmento de red se incluyen todas las estaciones de trabajo conectadas a una tarjeta de interfaz de red de un servidor y cada segmento tiene su propia dirección de red. Segmento de red es un sinónimo de LAN: es un conjunto de equipos (computadoras y periféricos) conectados en red.

14 Ethernet: Ethernet como Tecnologia inteligente
Es un estándar de redes de área local para computadores con acceso al medio por detección de la onda portadora y con detección de colisiones (CSMA/CD). Su nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI.

15 Ethernet El medio Ethernet es pasivo, lo que significa que no requiere una fuente de alimentación, por lo que no fallará a no ser que el medio esté cortado físicamente o no esté terminado correctamente. • Topologías: Bus lineal o bus en estrella • Tipo de arquitectura: Banda base. • Método de acceso: CSMA/CD. • Especificación: IEEE • Velocidad de transferencia: 10 Mbps ó 100 Mbs. • Tipo de cable: Grueso, fino, UTP y STP

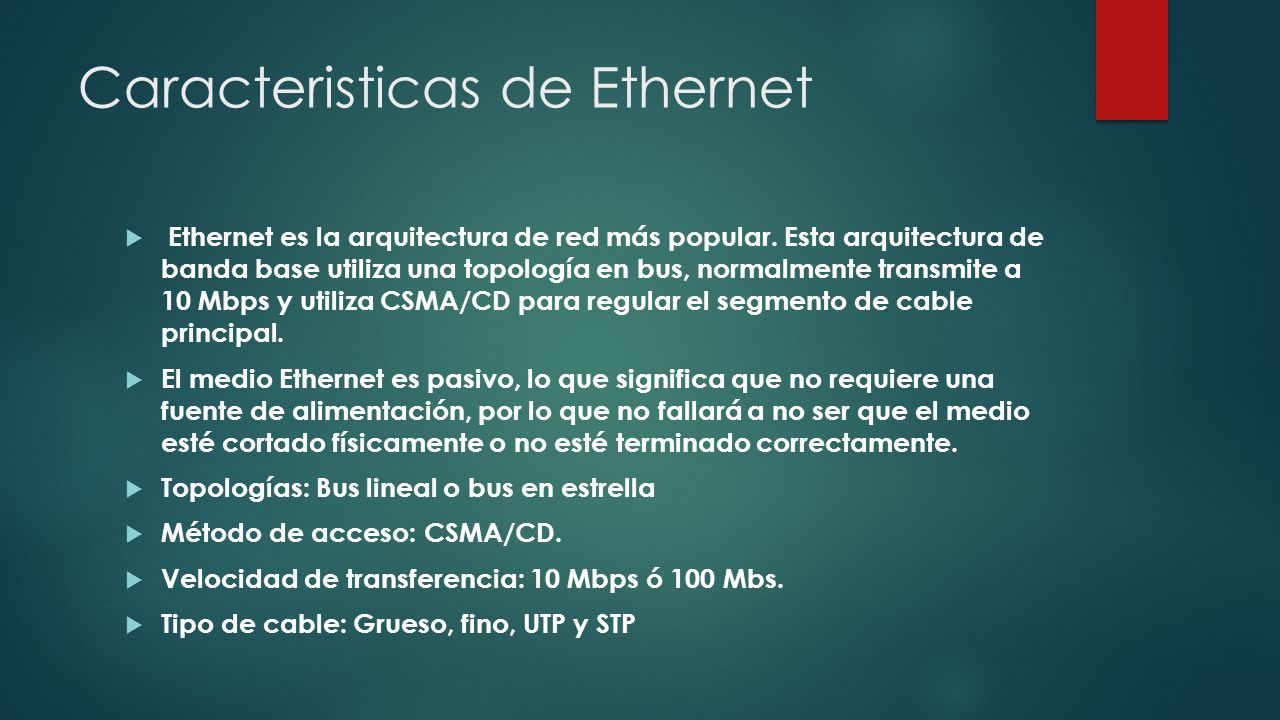

16 Caracteristicas de Ethernet
 Ethernet es la arquitectura de red más popular. Esta arquitectura de banda base utiliza una topología en bus, normalmente transmite a 10 Mbps y utiliza CSMA/CD para regular el segmento de cable principal. El medio Ethernet es pasivo, lo que significa que no requiere una fuente de alimentación, por lo que no fallará a no ser que el medio esté cortado físicamente o no esté terminado correctamente. Topologías: Bus lineal o bus en estrella Método de acceso: CSMA/CD. Velocidad de transferencia: 10 Mbps ó 100 Mbs. Tipo de cable: Grueso, fino, UTP y STP
