CONTROL POR CONTACTORES

Presentación del tema: "CONTROL POR CONTACTORES"— Transcripción de la presentación:

1 CONTROL POR CONTACTORES
Arranque directo

2 Símbolos empleados M 3~ START, Contacto normalmente abierto, NO
STOP, contacto normalmente cerrado, NC Bobina del contactor Contactos del contactor Motor trifásico Protección de sobrecarga

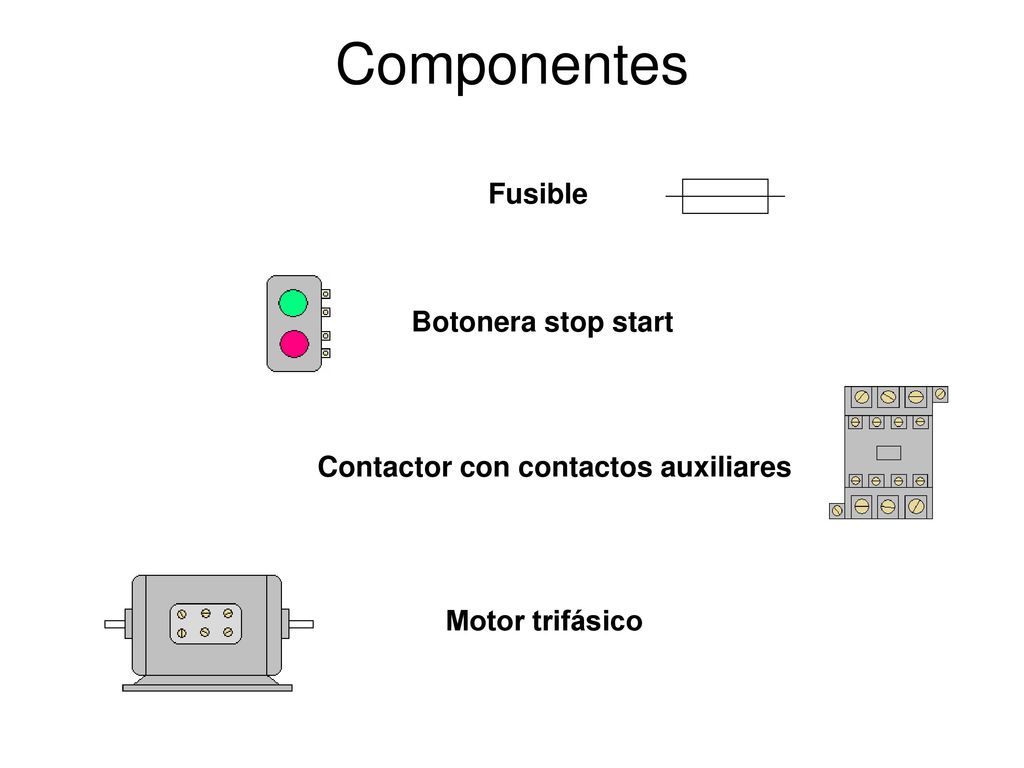

3 Componentes Fusible Botonera stop start
Motor trifásico Contactor con contactos auxiliares Botonera stop start Fusible

4 Instalación del circuito de potencia de un motor trifásico

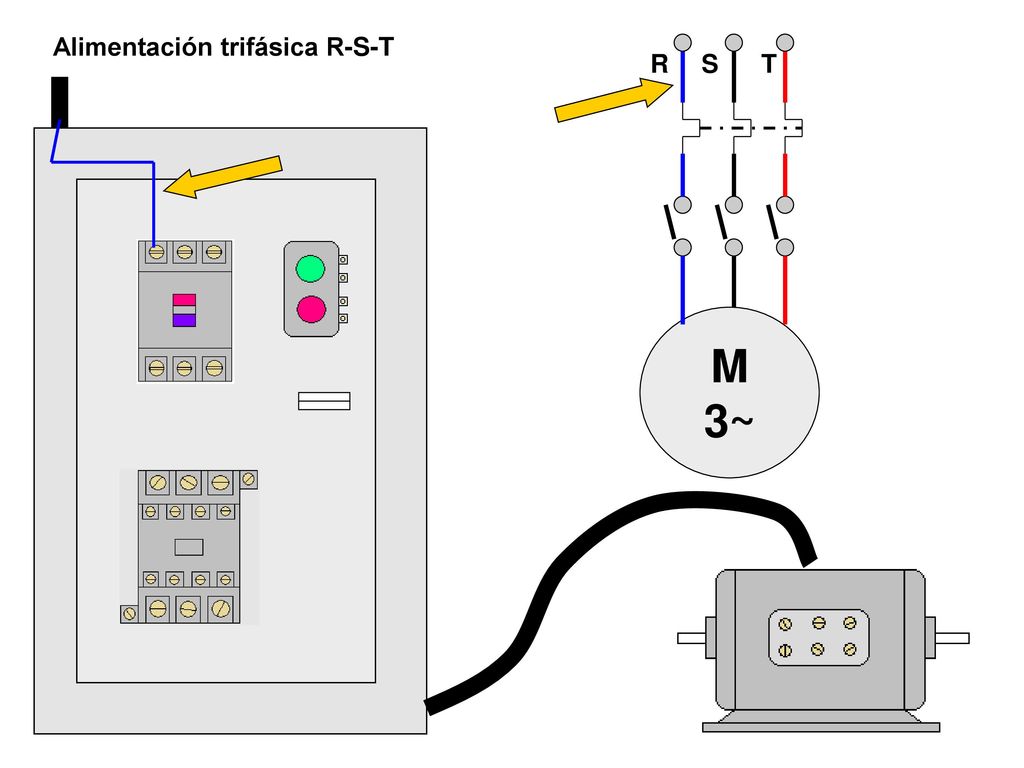

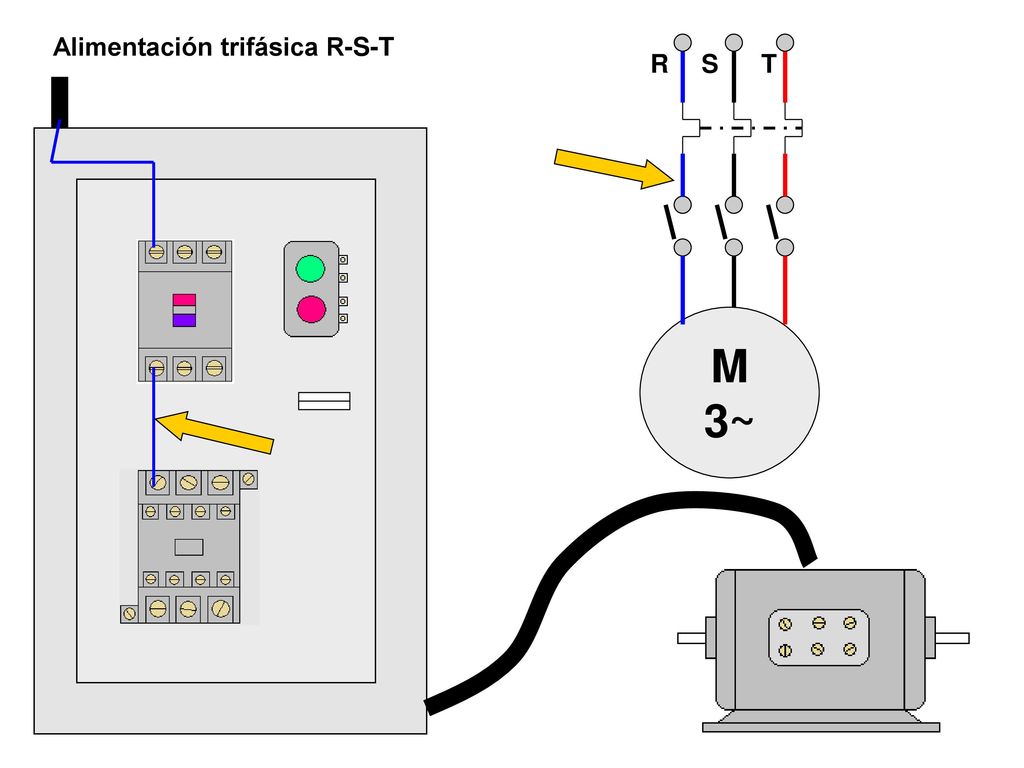

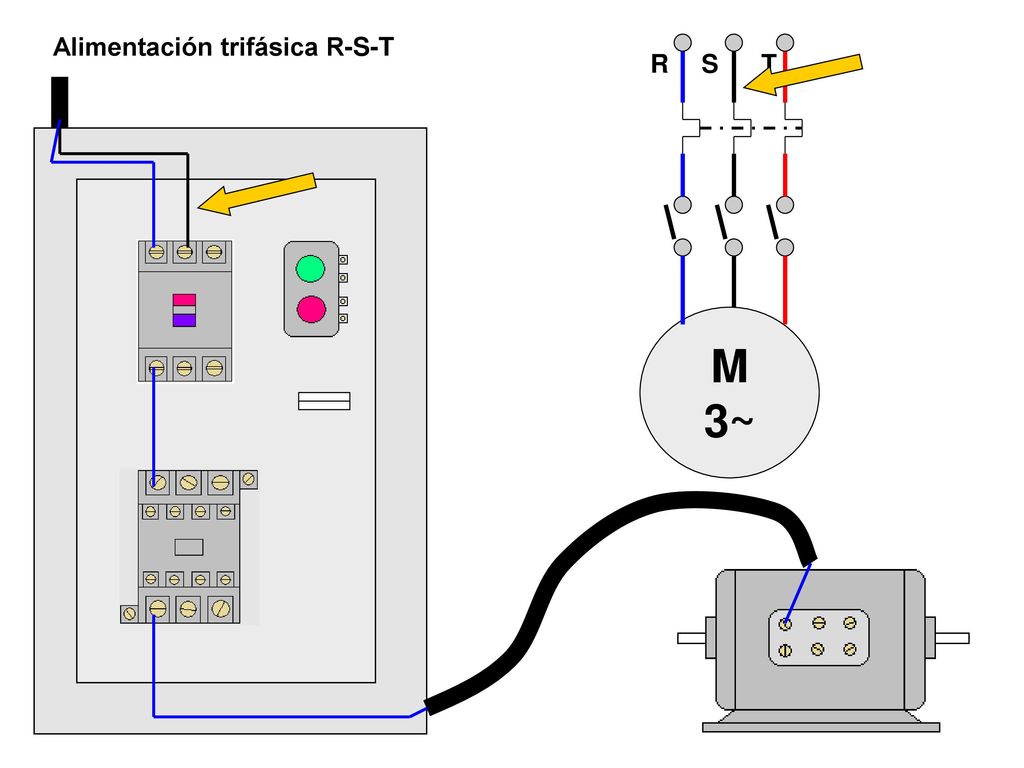

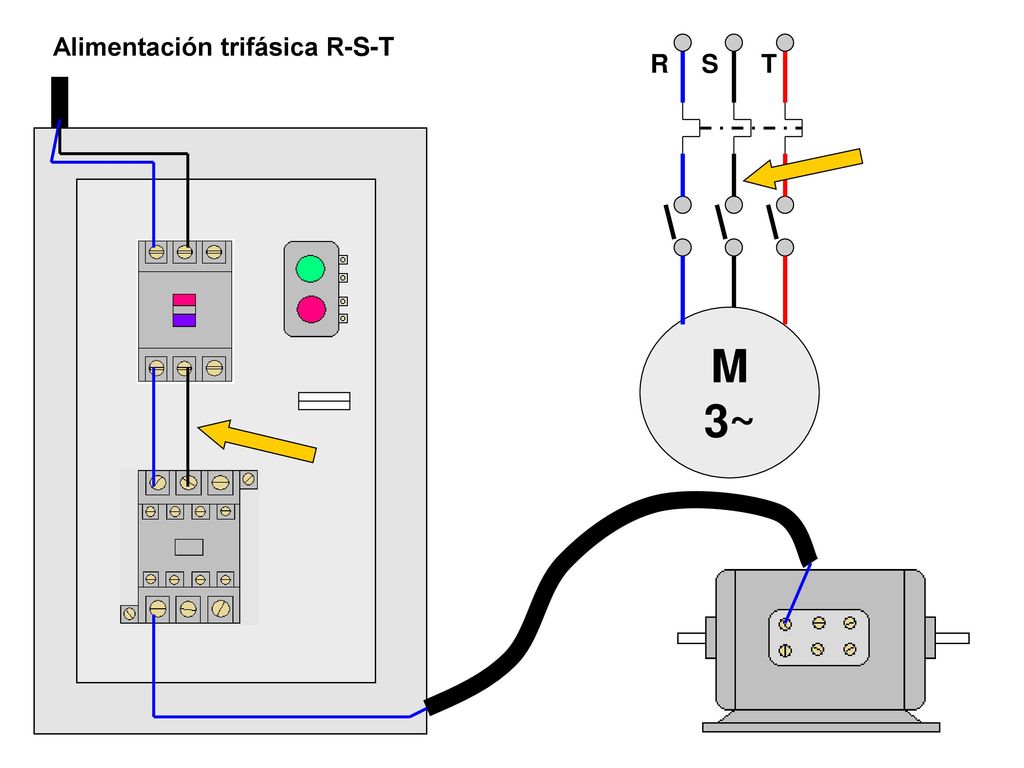

R S T Fusibles Contactos M 3~ Instalación de un motor trifásico para arranque directo, sin inversión del sentido de giro utilizando un contactor. Se dispone de protección contra cortocircuitos por medio de tres fusibles situados entre el interruptor y los bornes de entrada del motor

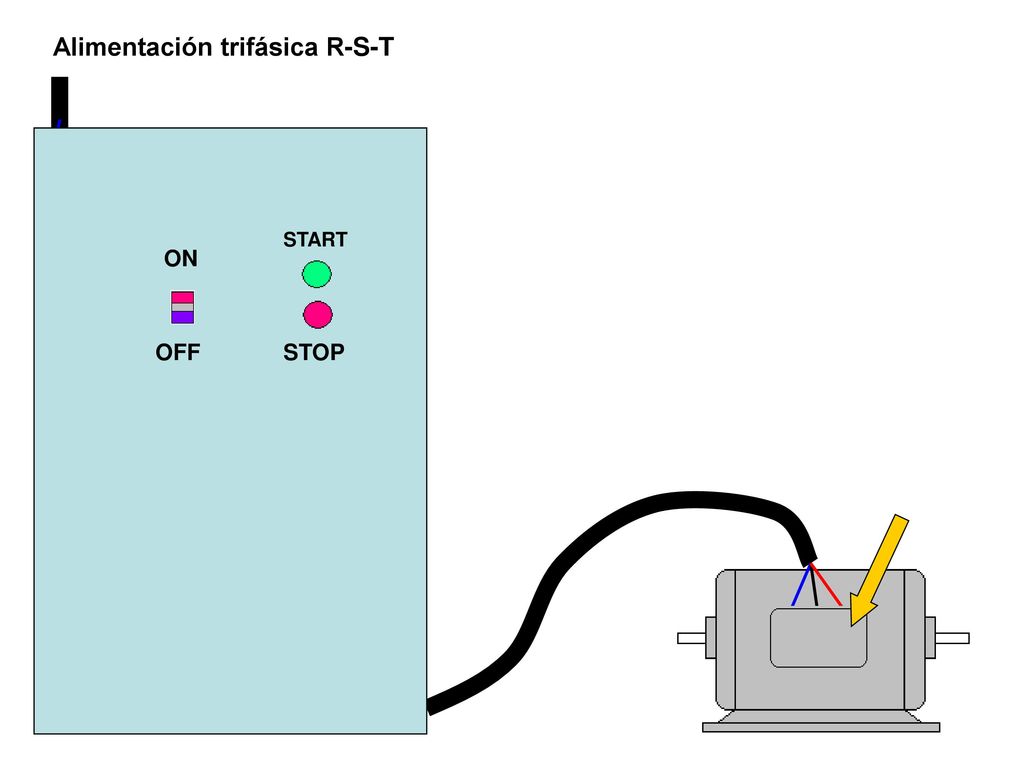

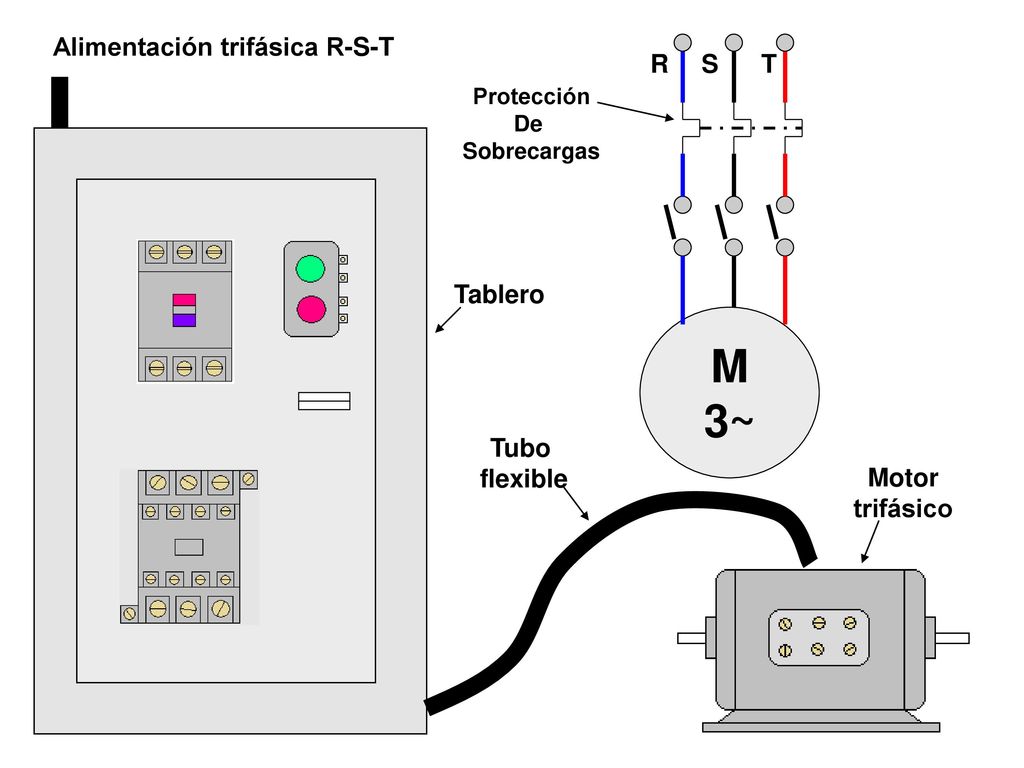

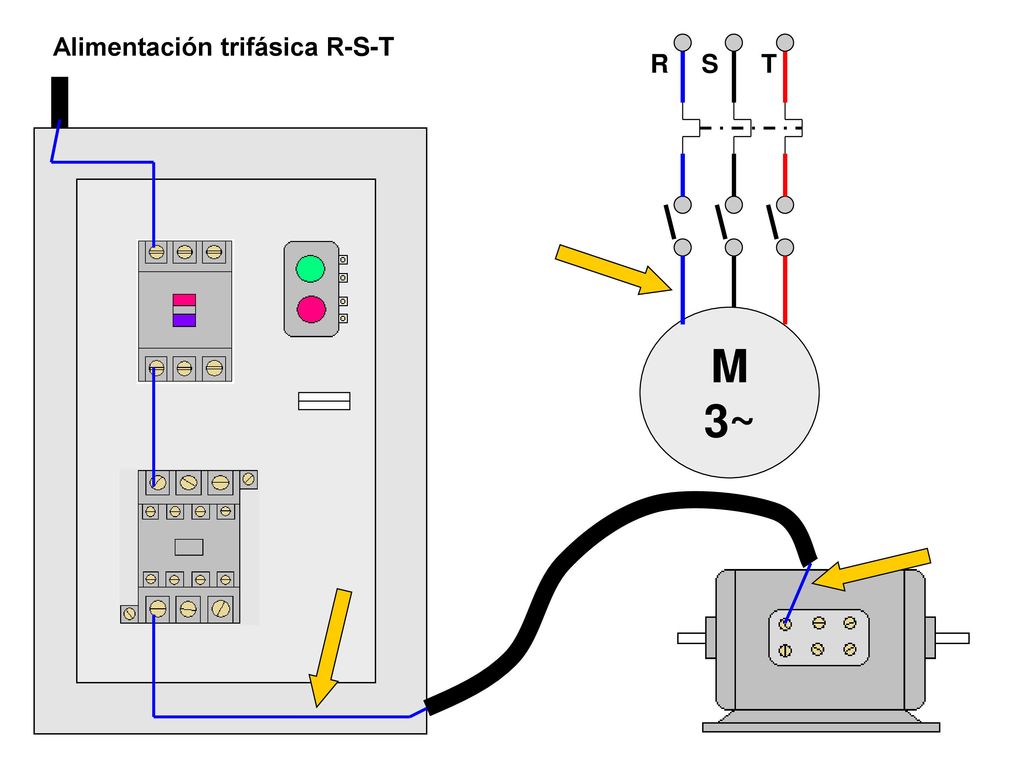

5 M 3~ Alimentación trifásica R-S-T R T S Tablero Motor trifásico Tubo
Protección De Sobrecargas Tablero Motor trifásico Tubo flexible

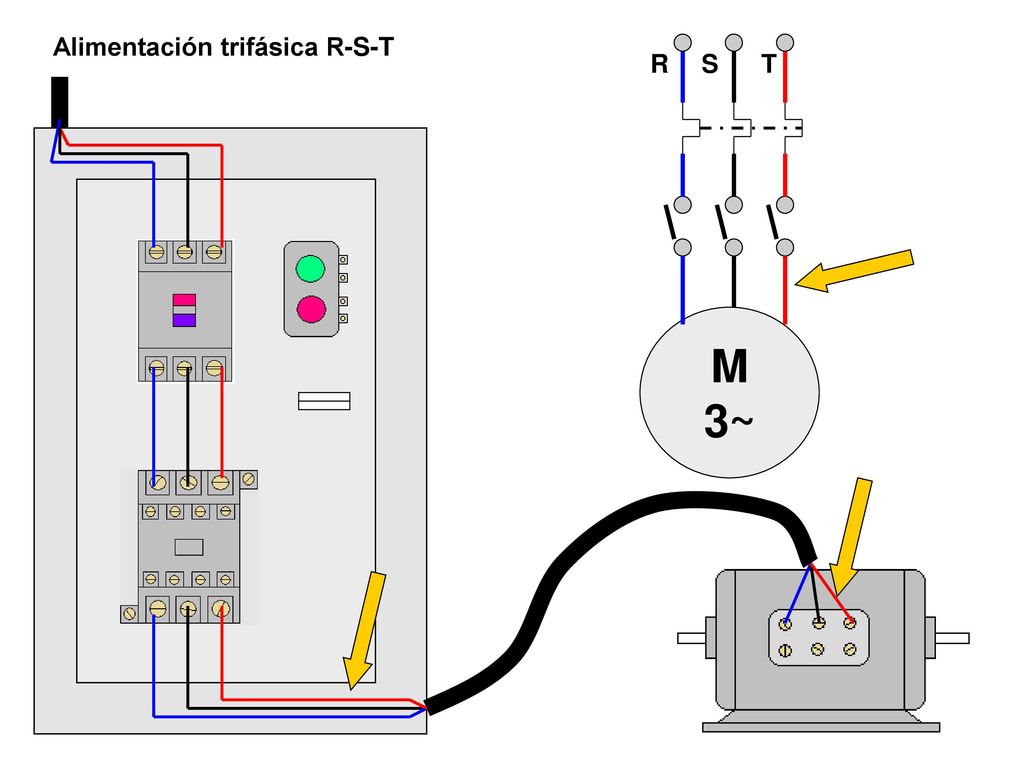

6 Alimentación trifásica R-S-T
3~ R T S

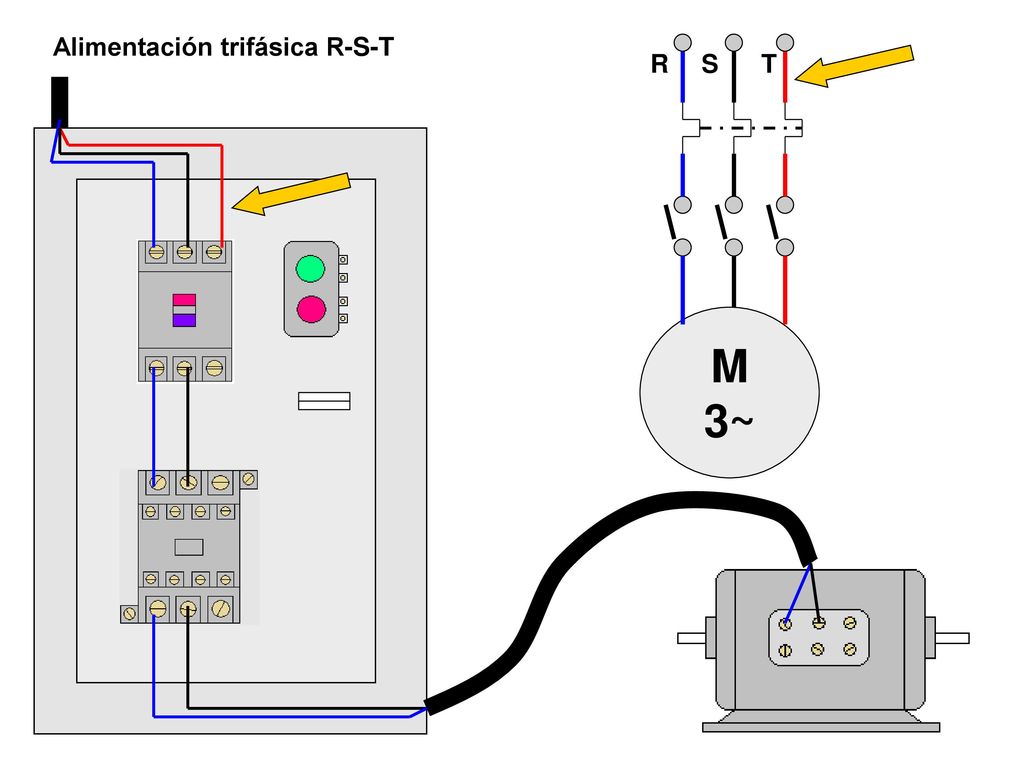

7 Alimentación trifásica R-S-T
3~ R T S

8 Alimentación trifásica R-S-T
3~ R T S

9 Alimentación trifásica R-S-T
3~ R T S

10 Alimentación trifásica R-S-T
3~ R T S

11 Alimentación trifásica R-S-T
3~ R T S

12 Alimentación trifásica R-S-T
3~ R T S

13 Alimentación trifásica R-S-T
3~ R T S

14 Alimentación trifásica R-S-T
3~ R T S

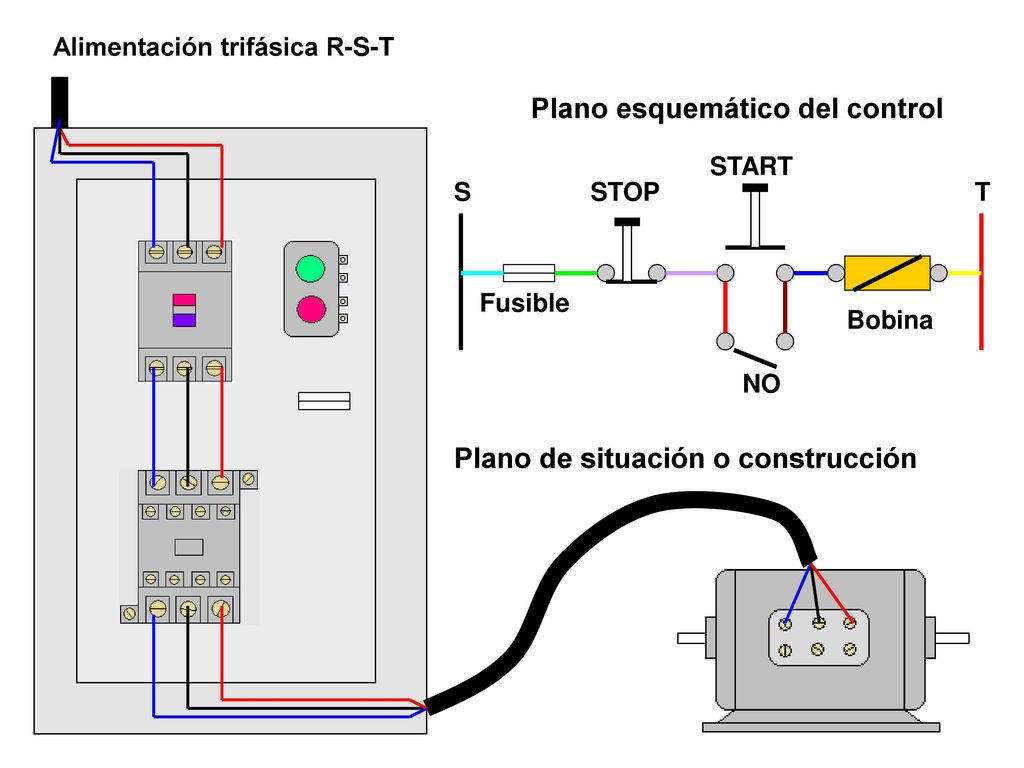

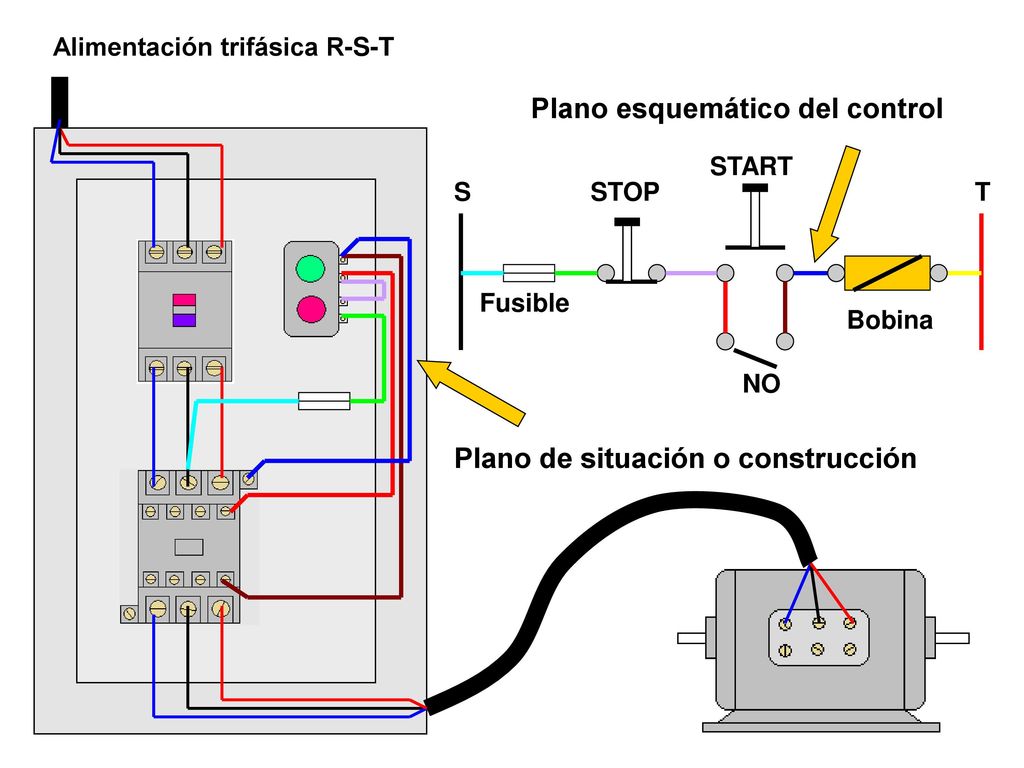

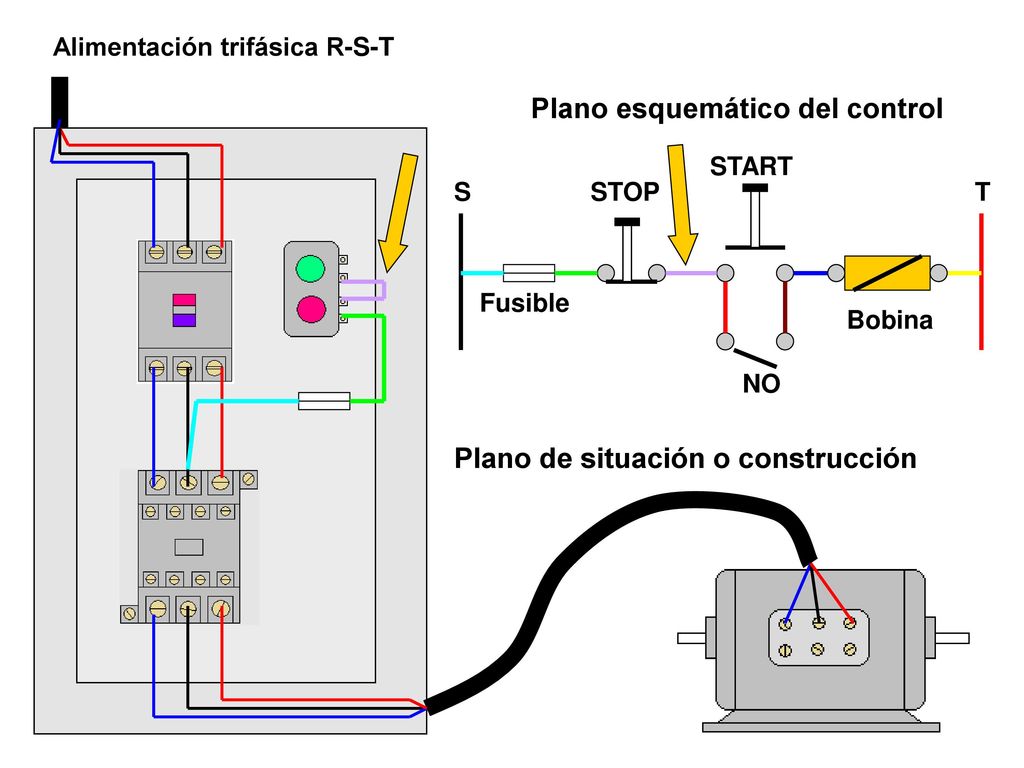

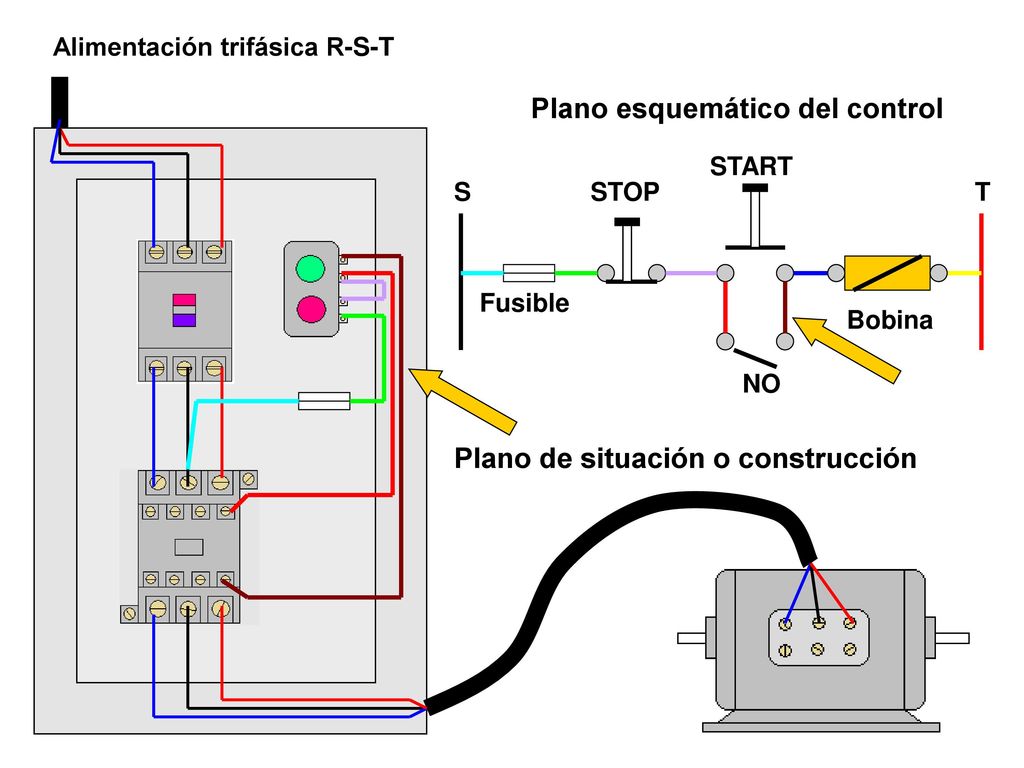

15 Plano esquemático del control

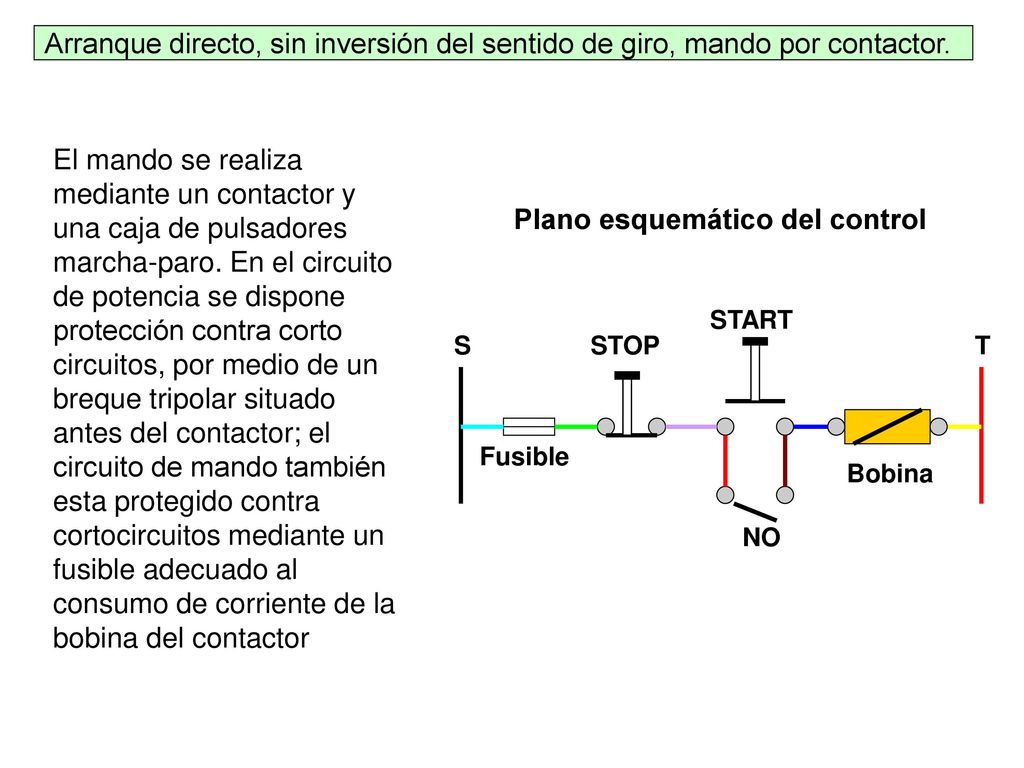

Arranque directo, sin inversión del sentido de giro, mando por contactor. Plano esquemático del control El mando se realiza mediante un contactor y una caja de pulsadores marcha-paro. En el circuito de potencia se dispone protección contra corto circuitos, por medio de un breque tripolar situado antes del contactor; el circuito de mando también esta protegido contra cortocircuitos mediante un fusible adecuado al consumo de corriente de la bobina del contactor STOP NO Fusible S T Bobina START

16 Arranque directo, sin inversión del sentido de giro, mando por contactor.
R S T STOP START Plano de conexiones Contactor Botonera Motor trifásico Bobina Contactos NO Fusible M 3~

17 Plano esquemático del control

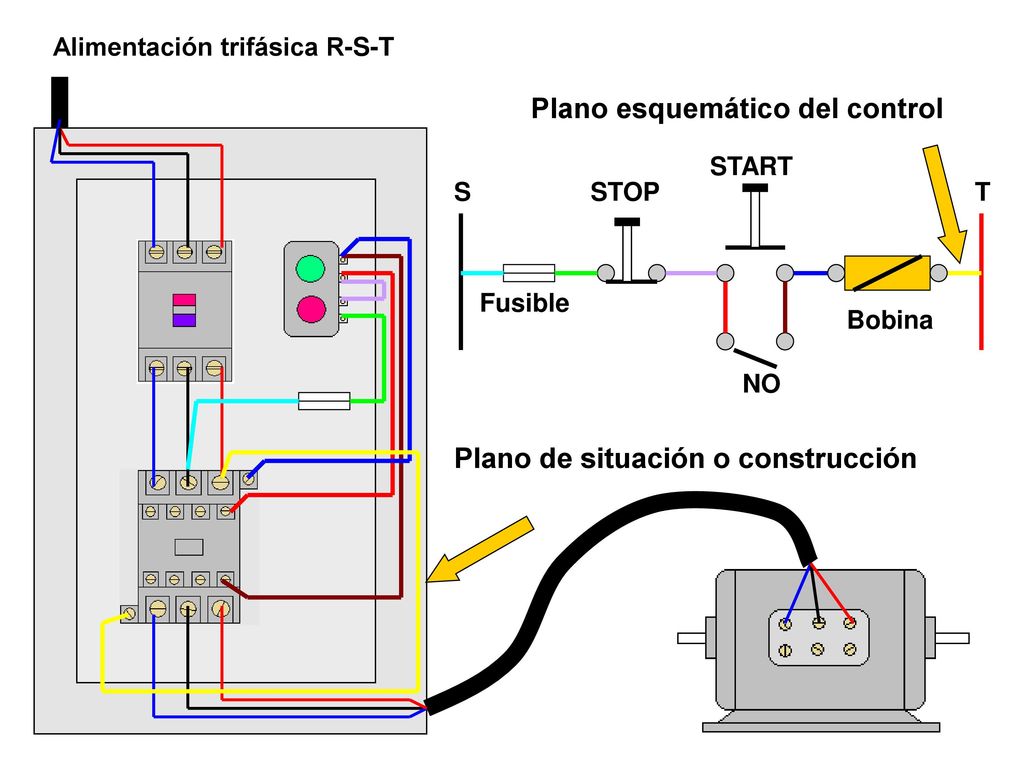

STOP NO Fusible S T Bobina Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción START

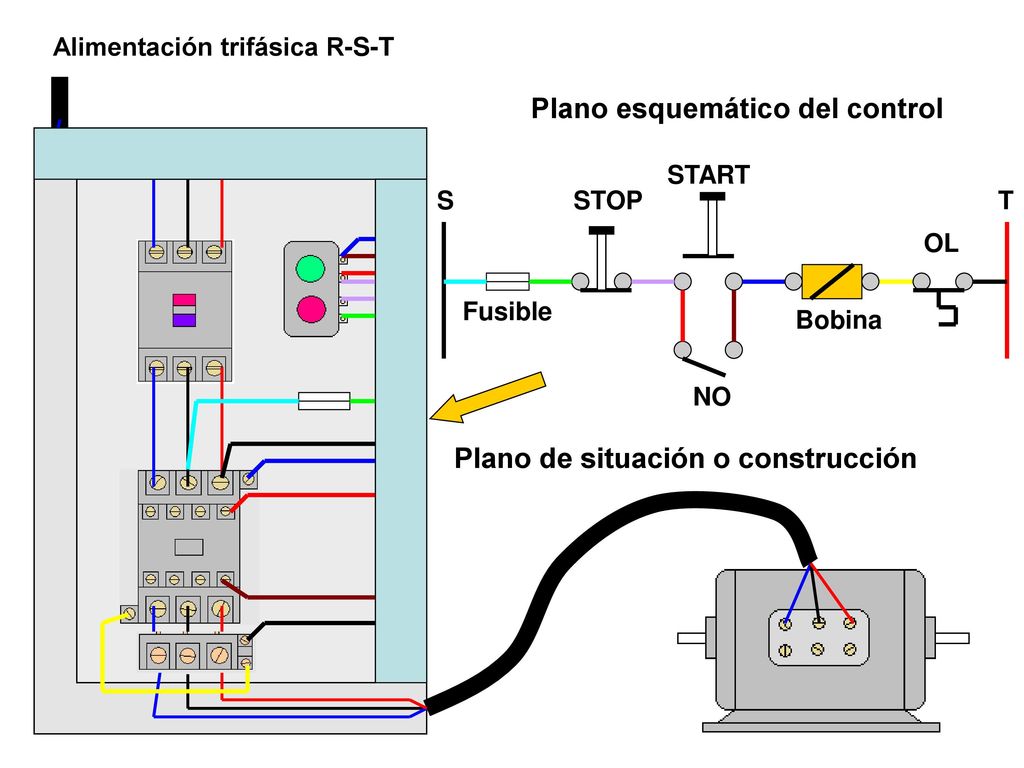

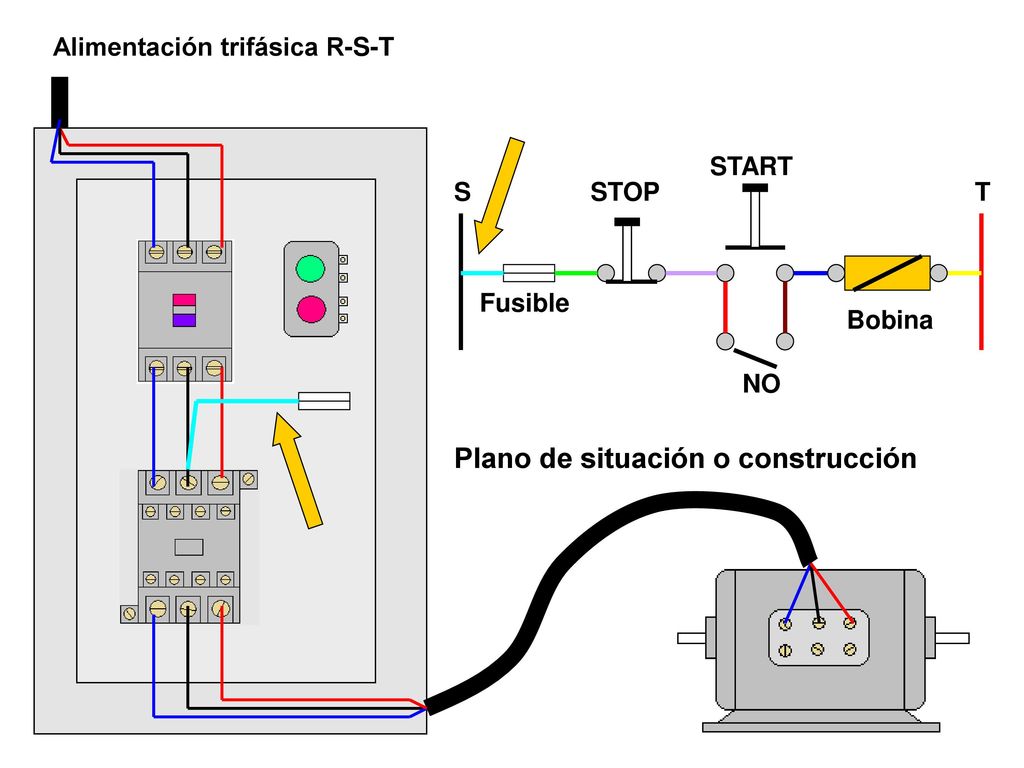

18 Plano de situación o construcción
STOP NO Fusible S T Bobina Alimentación trifásica R-S-T Plano de situación o construcción START

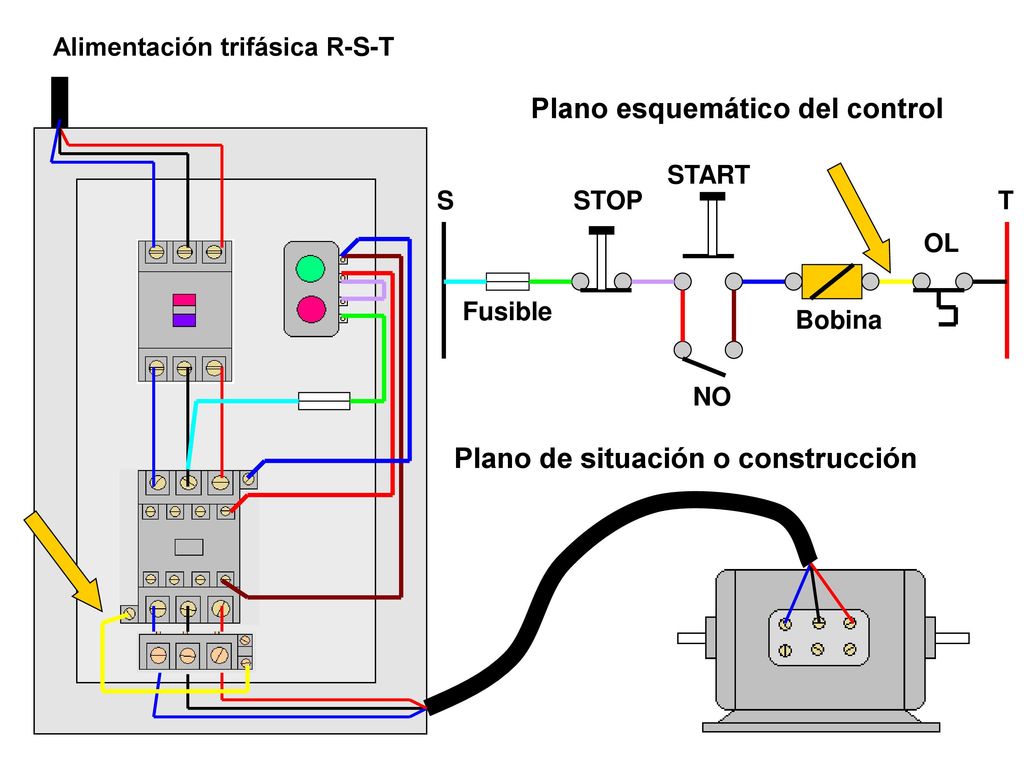

19 Plano esquemático del control
STOP NO Fusible S T Bobina Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción START

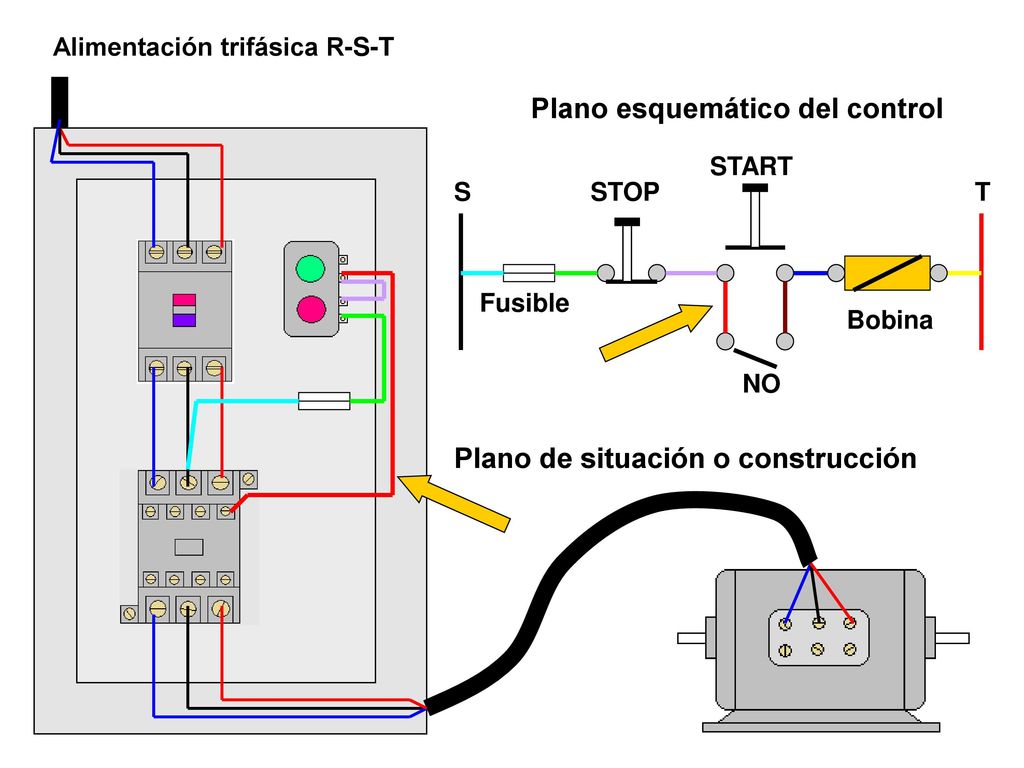

20 Plano esquemático del control
STOP NO Fusible S T Bobina Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción START

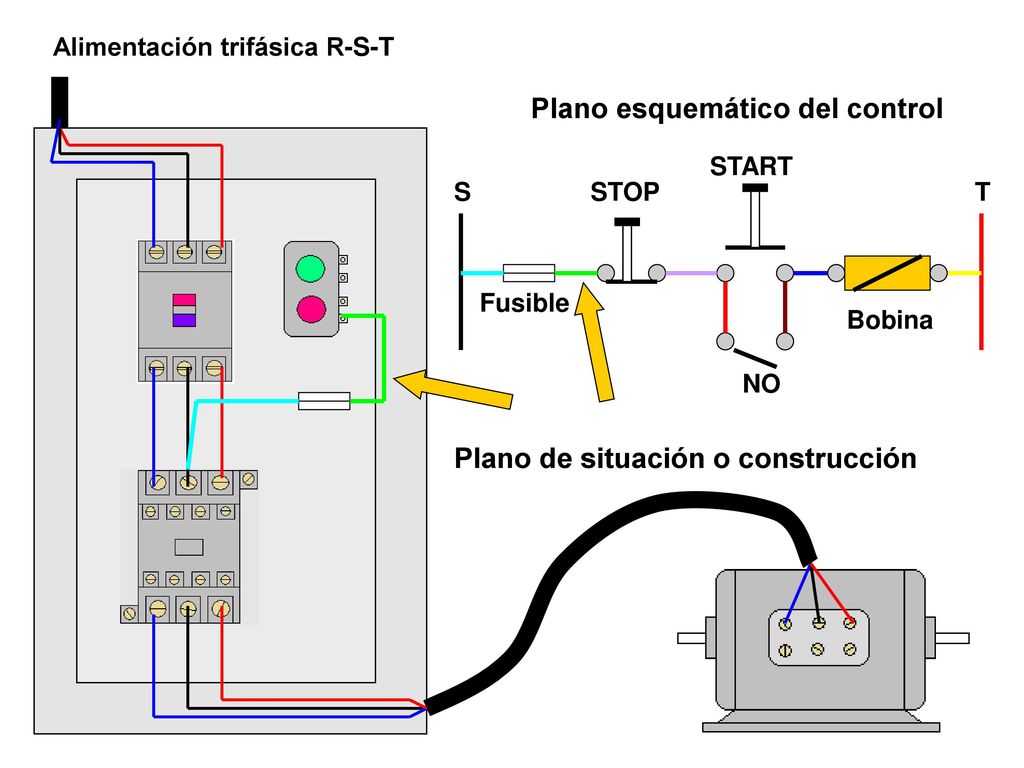

21 Plano esquemático del control
STOP NO Fusible S T Bobina Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción START

22 Plano esquemático del control
STOP NO Fusible S T Bobina Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción START

23 Plano esquemático del control
STOP NO Fusible S T Bobina Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción START

24 Plano esquemático del control
STOP NO Fusible S T Bobina Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción START

25 Plano esquemático del control

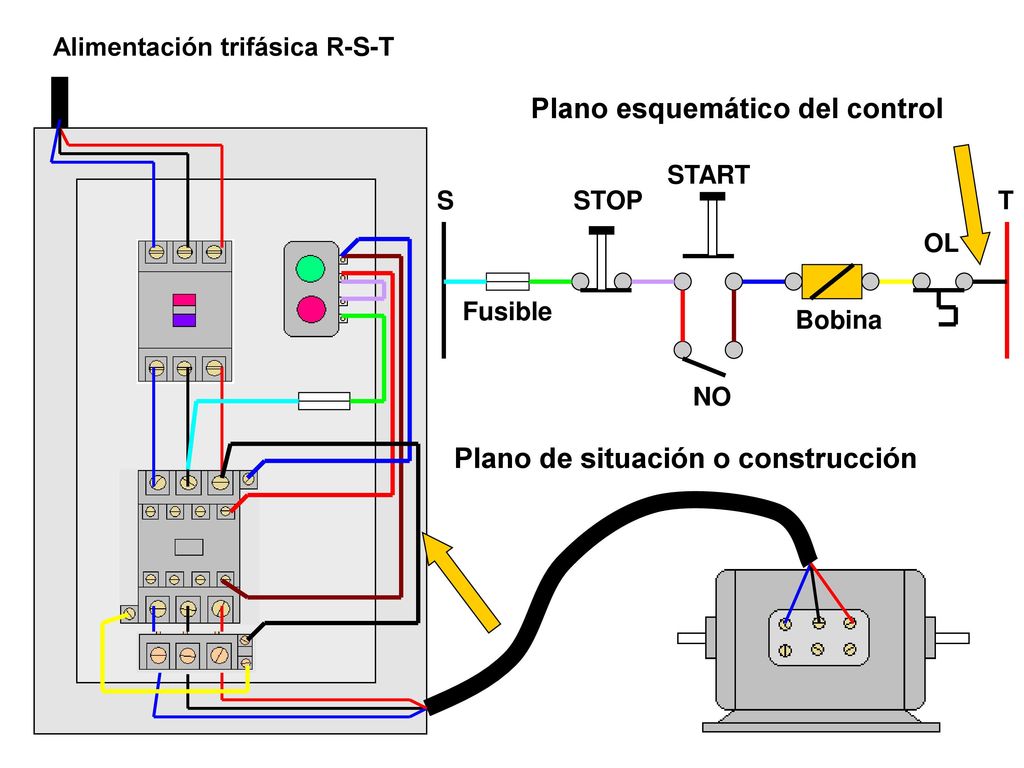

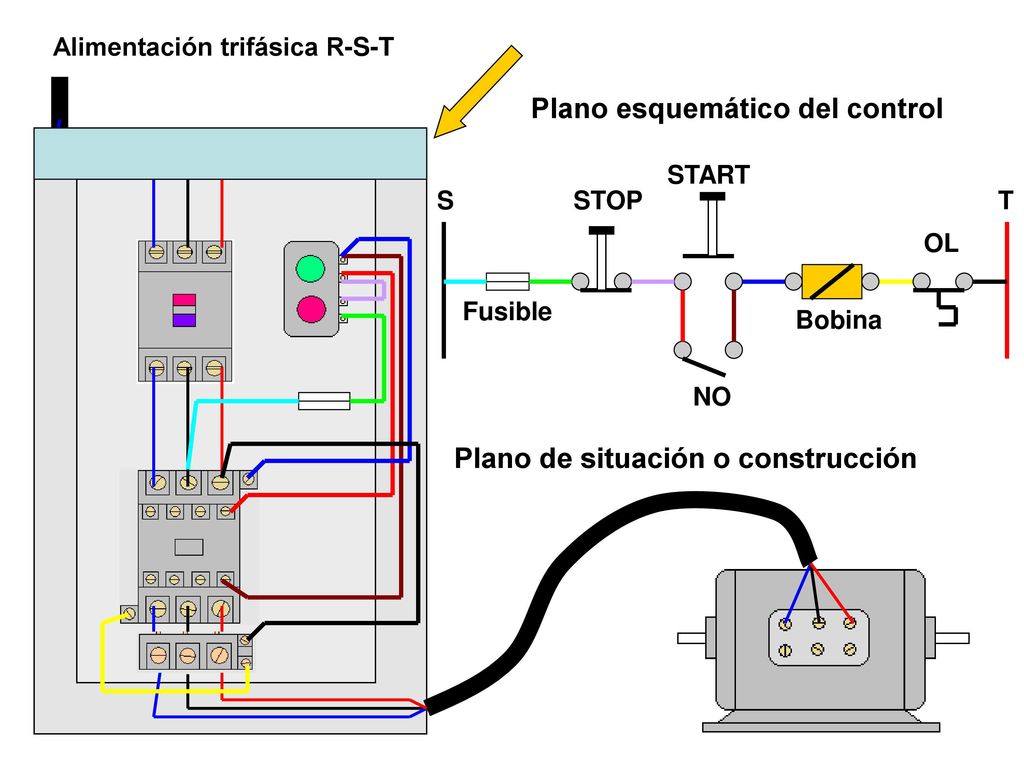

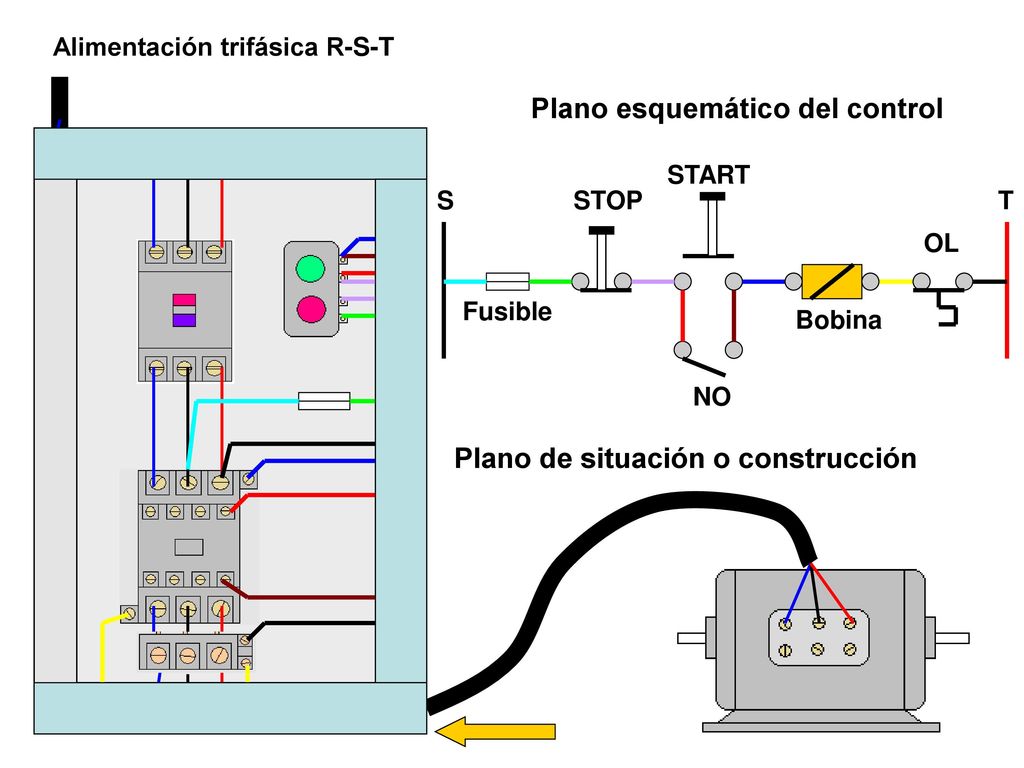

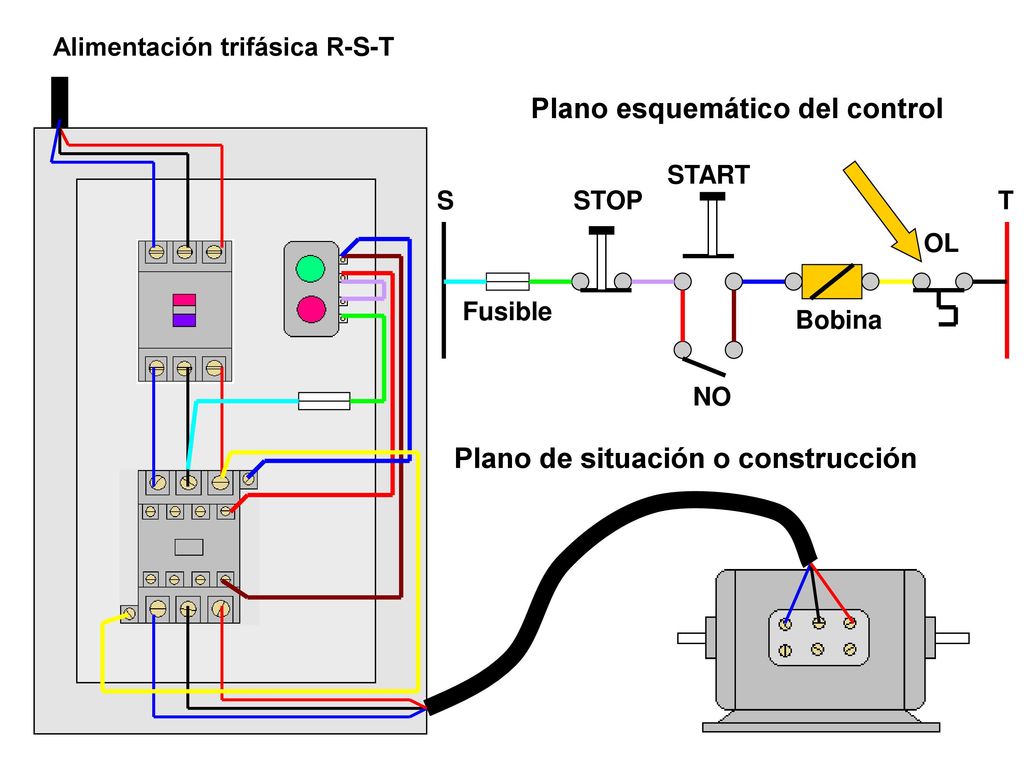

Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción STOP NO Fusible S Bobina START OL T

26 Plano esquemático del control
Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción STOP NO Fusible S Bobina START OL T

27 Plano esquemático del control
Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción STOP NO Fusible S Bobina START OL T

28 Plano esquemático del control
Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción STOP NO Fusible S Bobina START OL T

29 Plano esquemático del control
Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción STOP NO Fusible S Bobina START OL T

30 Plano esquemático del control
Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción STOP NO Fusible S Bobina START OL T

31 Plano esquemático del control
Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción STOP NO Fusible S Bobina START OL T

32 Plano esquemático del control
Alimentación trifásica R-S-T Plano esquemático del control Plano de situación o construcción STOP NO Fusible S Bobina START OL T

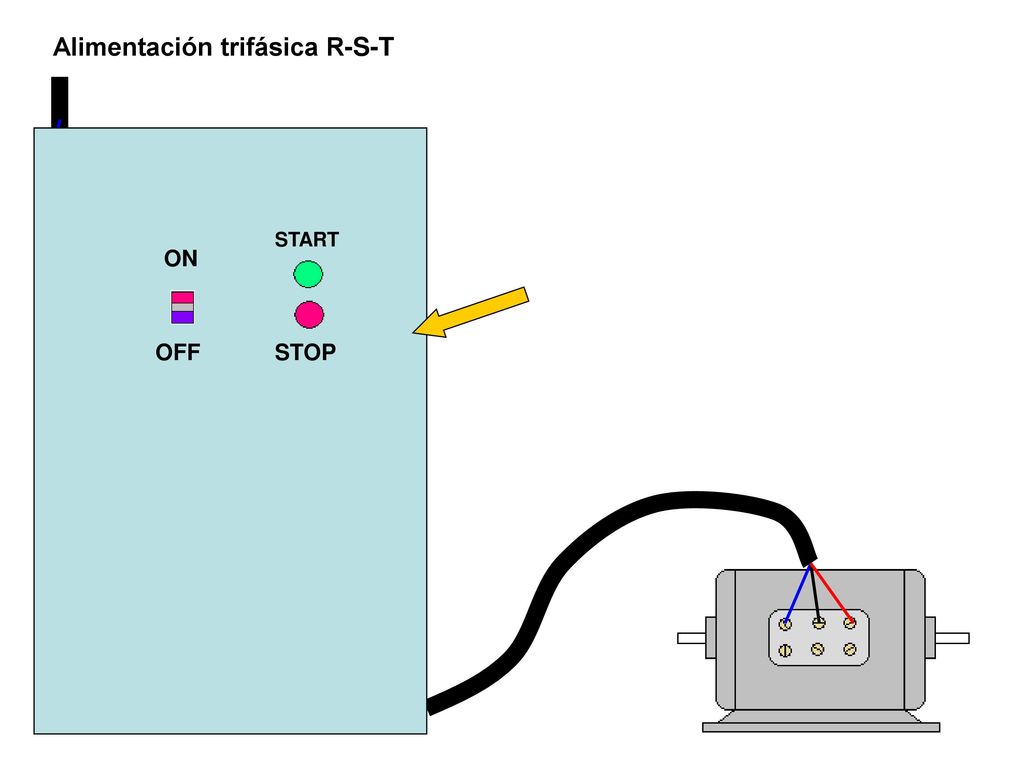

33 Alimentación trifásica R-S-T
START STOP OFF ON

34 Alimentación trifásica R-S-T
START STOP OFF ON
