1 BOMBEO ELECTROCENTRÍFUGO

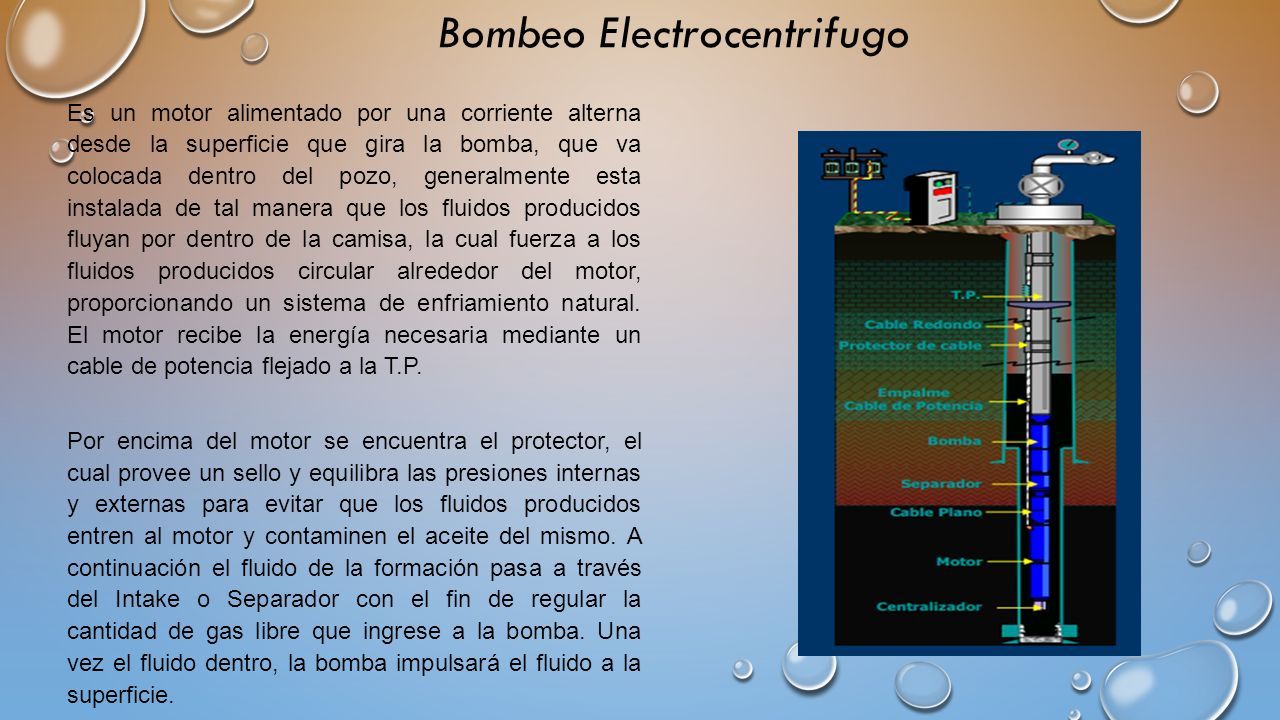

2 Bombeo Electrocentrifugo Es un motor alimentado por una corriente alterna desde la superficie que gira la bomba, que va colocada dentro del pozo, generalmente esta instalada de tal manera que los fluidos producidos fluyan por dentro de la camisa, la cual fuerza a los fluidos producidos circular alrededor del motor, proporcionando un sistema de enfriamiento natural. El motor recibe la energía necesaria mediante un cable de potencia flejado a la T.P. Por encima del motor se encuentra el protector, el cual provee un sello y equilibra las presiones internas y externas para evitar que los fluidos producidos entren al motor y contaminen el aceite del mismo. A continuación el fluido de la formación pasa a través del Intake o Separador con el fin de regular la cantidad de gas libre que ingrese a la bomba. Una vez el fluido dentro, la bomba impulsará el fluido a la superficie.

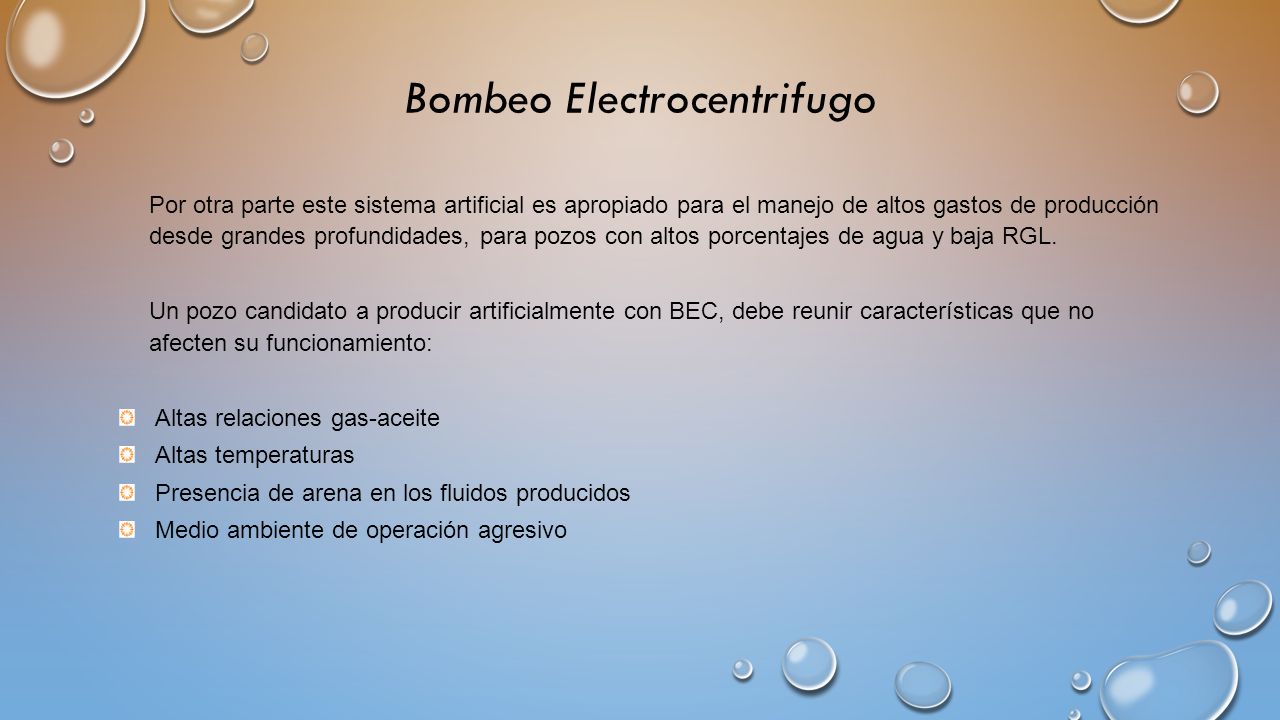

3 Bombeo Electrocentrifugo Por otra parte este sistema artificial es apropiado para el manejo de altos gastos de producción desde grandes profundidades, para pozos con altos porcentajes de agua y baja RGL. Un pozo candidato a producir artificialmente con BEC, debe reunir características que no afecten su funcionamiento: Altas relaciones gas-aceite Altas temperaturas Presencia de arena en los fluidos producidos Medio ambiente de operación agresivo

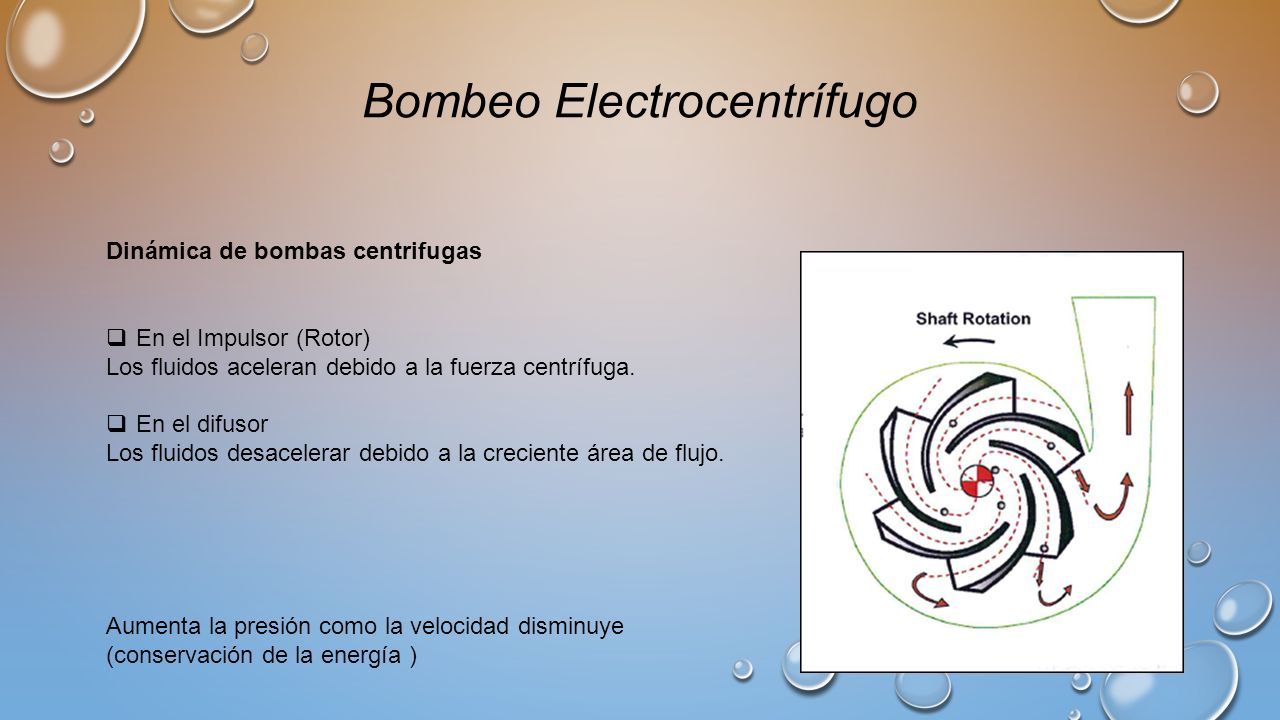

4 Bombeo Electrocentrífugo Dinámica de bombas centrifugas  En el Impulsor (Rotor) Los fluidos aceleran debido a la fuerza centrífuga.  En el difusor Los fluidos desacelerar debido a la creciente área de flujo. Aumenta la presión como la velocidad disminuye (conservación de la energía )

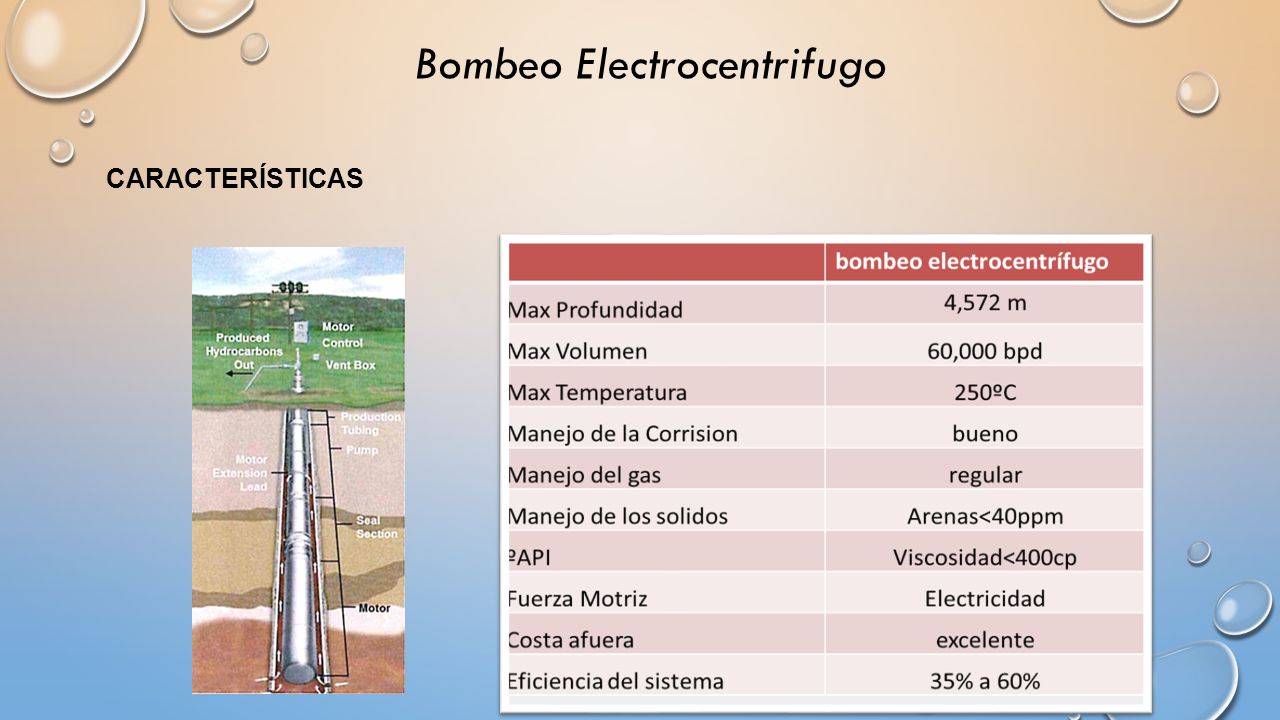

5 Bombeo Electrocentrifugo CARACTERÍSTICAS

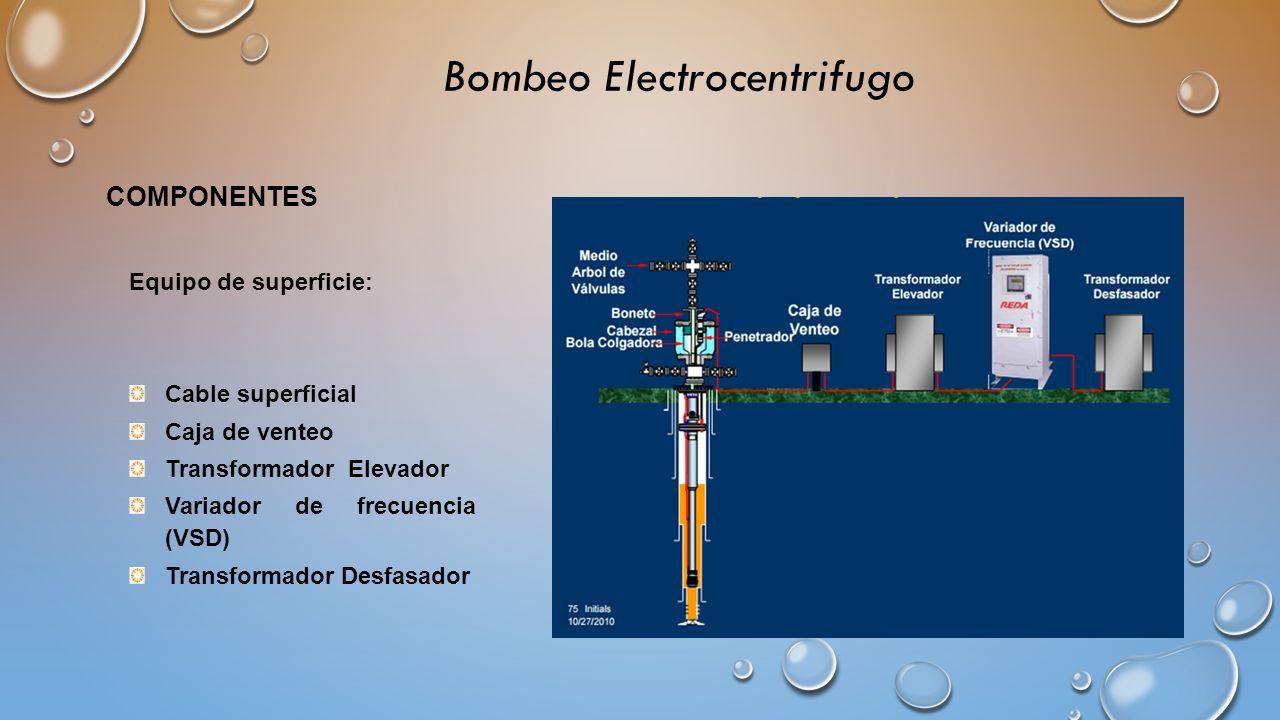

6 Bombeo Electrocentrifugo COMPONENTES Equipo de superficie: Cable superficial Caja de venteo Transformador Elevador Variador de frecuencia (VSD) Transformador Desfasador

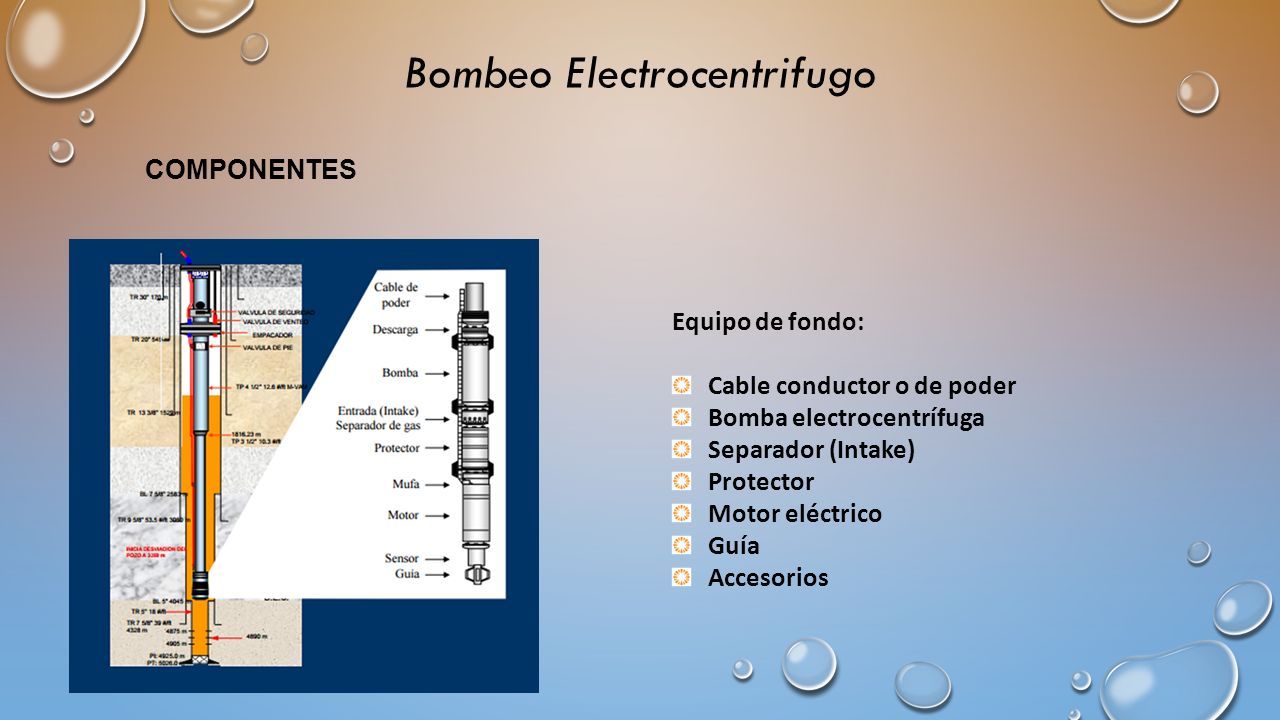

7 Bombeo Electrocentrifugo Equipo de fondo: Cable conductor o de poder Bomba electrocentrífuga Separador (Intake) Protector Motor eléctrico Guía Accesorios COMPONENTES

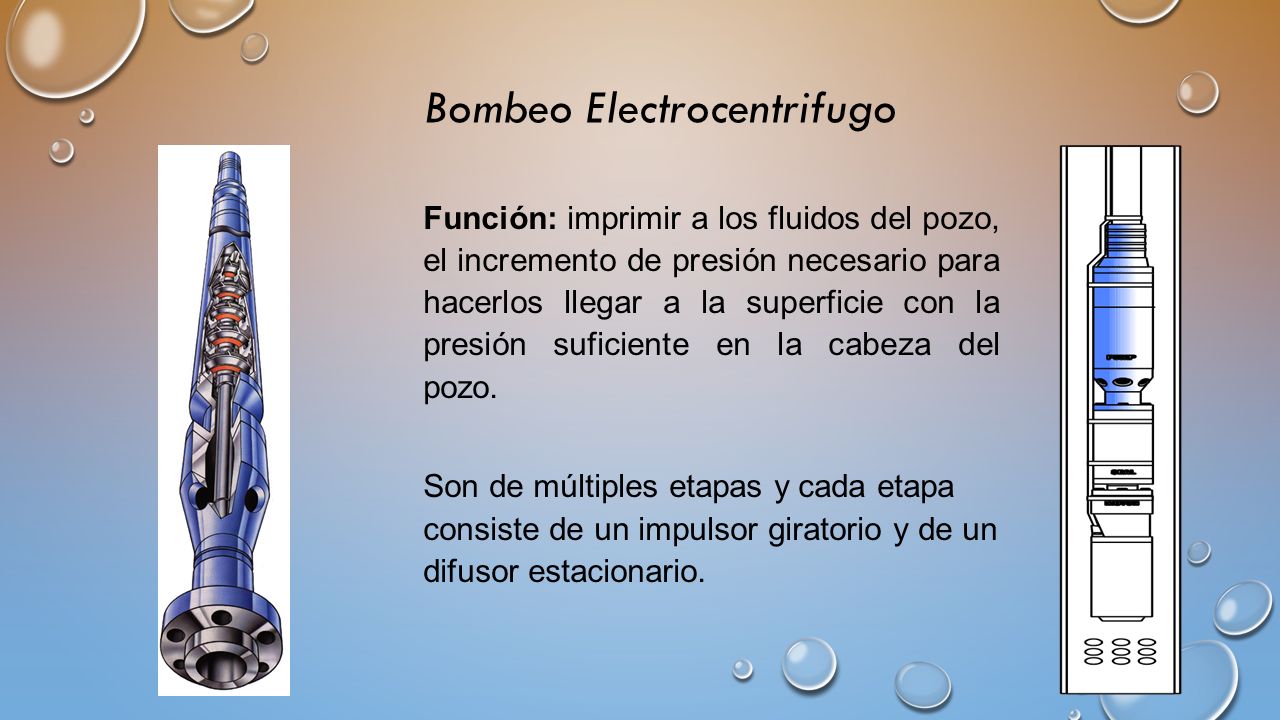

8 Bombeo Electrocentrifugo Función: imprimir a los fluidos del pozo, el incremento de presión necesario para hacerlos llegar a la superficie con la presión suficiente en la cabeza del pozo. Son de múltiples etapas y cada etapa consiste de un impulsor giratorio y de un difusor estacionario.

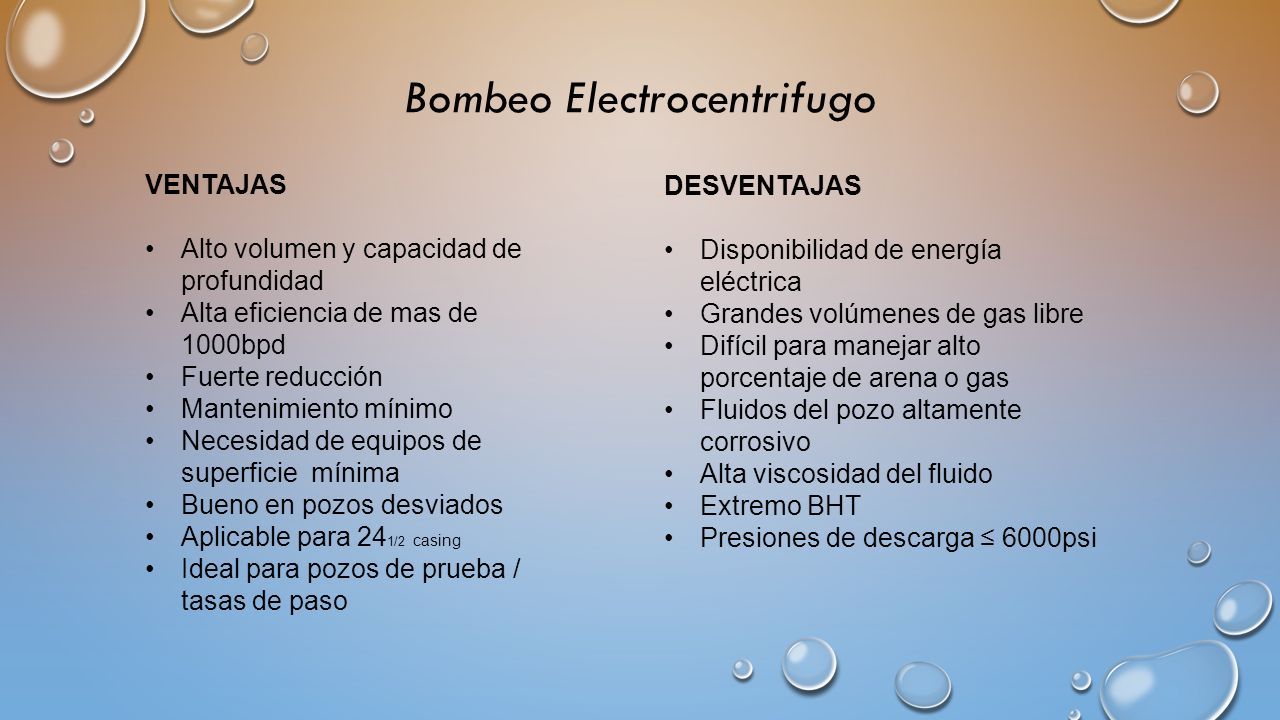

9 Bombeo Electrocentrifugo VENTAJAS Alto volumen y capacidad de profundidad Alta eficiencia de mas de 1000bpd Fuerte reducción Mantenimiento mínimo Necesidad de equipos de superficie mínima Bueno en pozos desviados Aplicable para 24 1/2 casing Ideal para pozos de prueba / tasas de paso DESVENTAJAS Disponibilidad de energía eléctrica Grandes volúmenes de gas libre Difícil para manejar alto porcentaje de arena o gas Fluidos del pozo altamente corrosivo Alta viscosidad del fluido Extremo BHT Presiones de descarga ≤ 6000psi

10 Bombeo Electrocentrifugo VIDEO

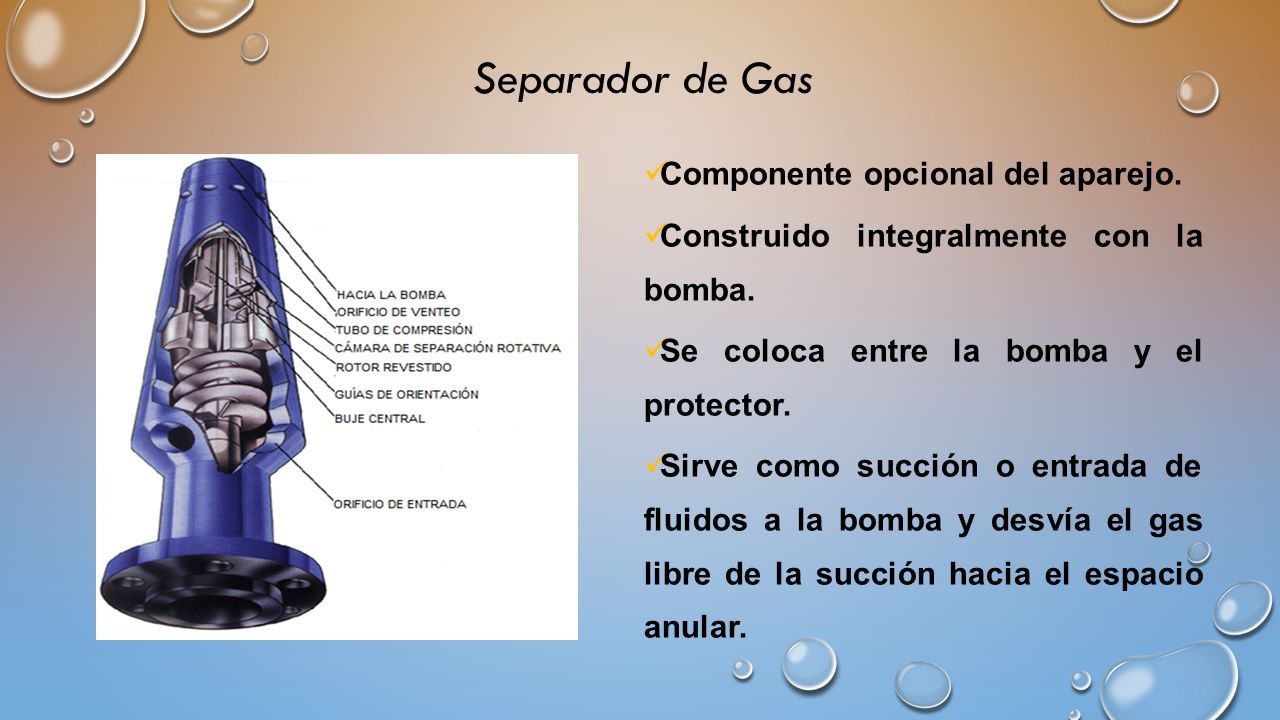

11 Separador de Gas Componente opcional del aparejo. Construido integralmente con la bomba. Se coloca entre la bomba y el protector. Sirve como succión o entrada de fluidos a la bomba y desvía el gas libre de la succión hacia el espacio anular.

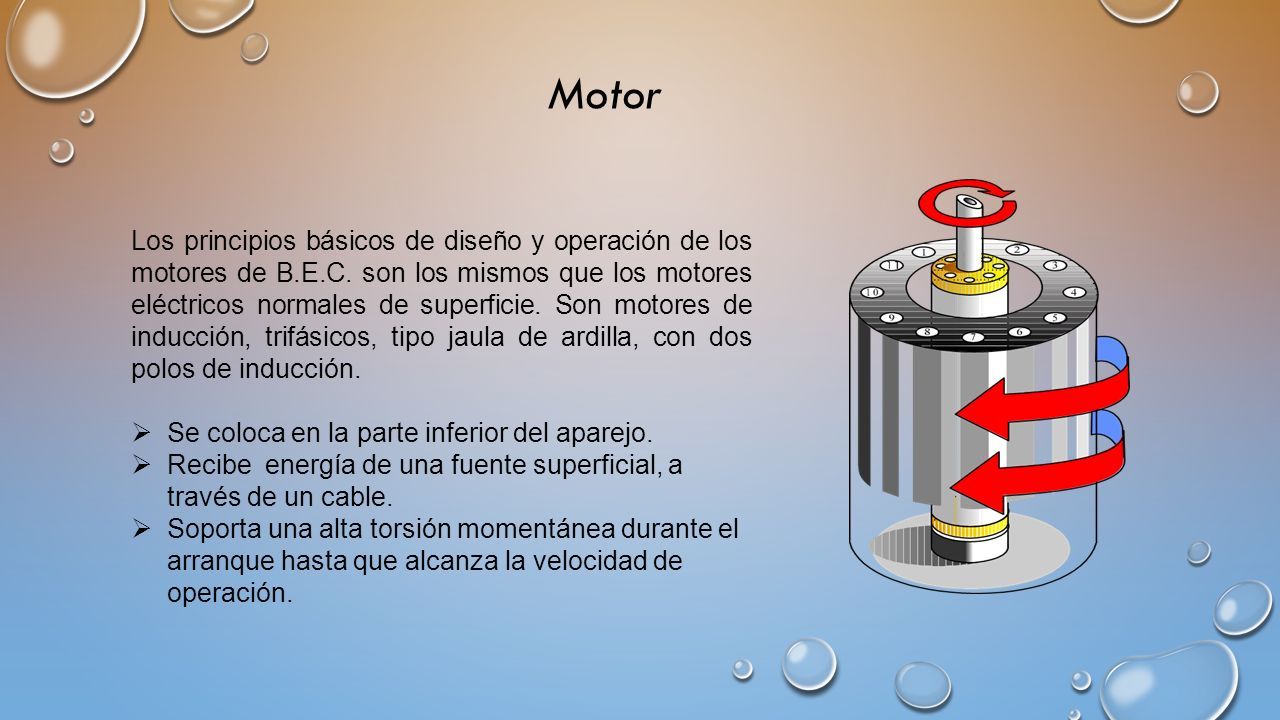

12 Motor Los principios básicos de diseño y operación de los motores de B.E.C. son los mismos que los motores eléctricos normales de superficie. Son motores de inducción, trifásicos, tipo jaula de ardilla, con dos polos de inducción.  Se coloca en la parte inferior del aparejo.  Recibe energía de una fuente superficial, a través de un cable.  Soporta una alta torsión momentánea durante el arranque hasta que alcanza la velocidad de operación.

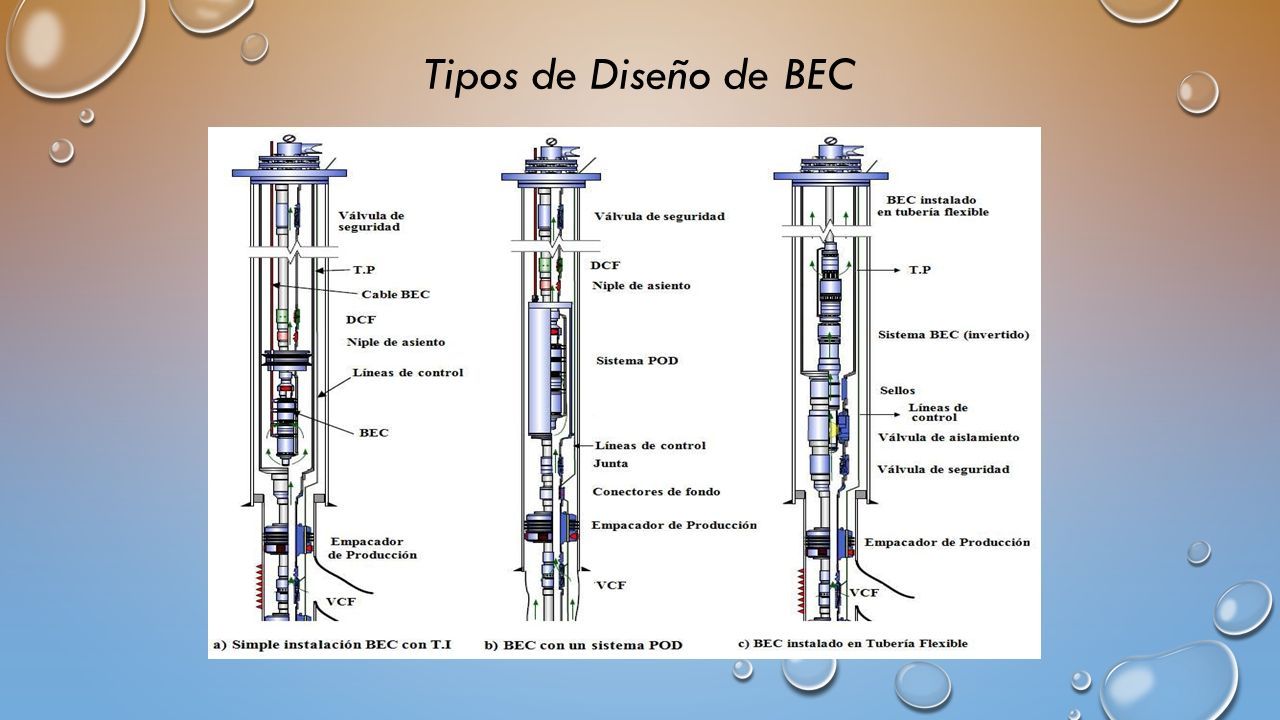

13 Tipos de Diseño de BEC

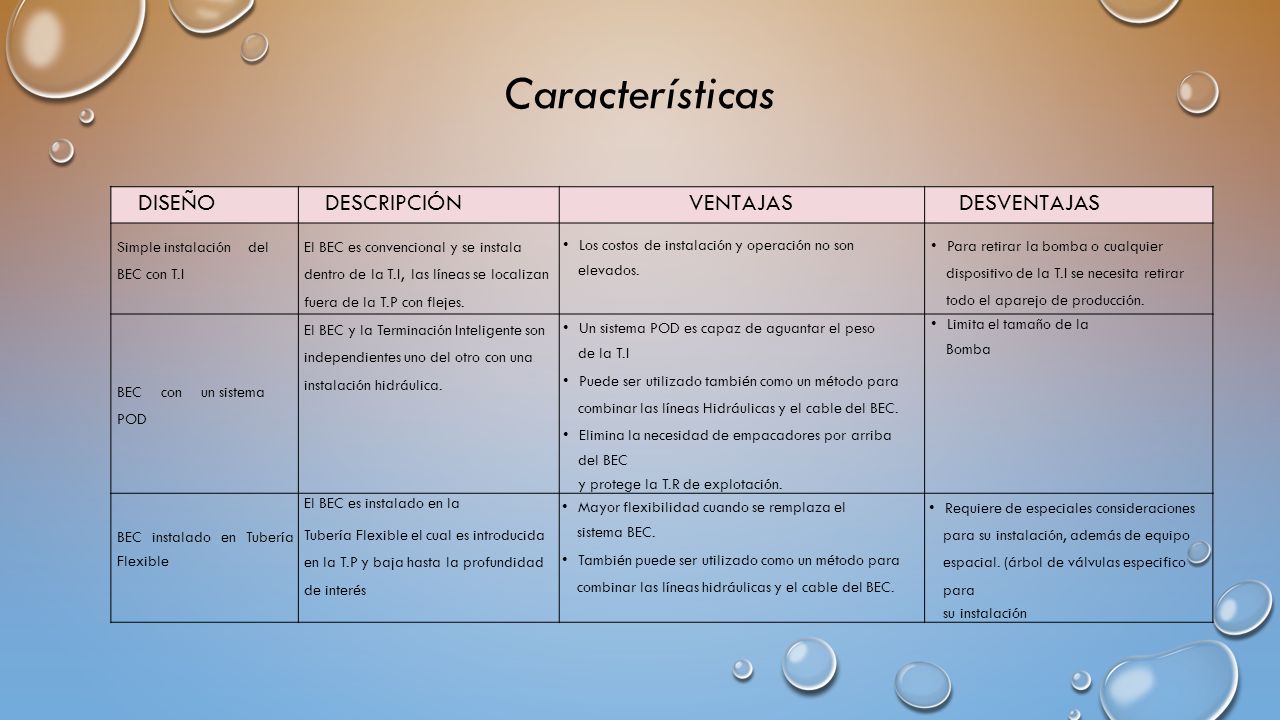

14 Características DISEÑODESCRIPCIÓNVENTAJASDESVENTAJAS Simple instalación del BEC con T.I El BEC es convencional y se instala dentro de la T.I, las líneas se localizan fuera de la T.P con flejes. Los costos de instalación y operación no son elevados. Para retirar la bomba o cualquier dispositivo de la T.I se necesita retirar todo el aparejo de producción. BEC con un sistema POD El BEC y la Terminación Inteligente son independientes uno del otro con una instalación hidráulica. Un sistema POD es capaz de aguantar el peso de la T.I Puede ser utilizado también como un método para combinar las líneas Hidráulicas y el cable del BEC. Elimina la necesidad de empacadores por arriba del BEC y protege la T.R de explotación. Limita el tamaño de la Bomba BEC instalado en Tubería Flexible El BEC es instalado en la Tubería Flexible el cual es introducida en la T.P y baja hasta la profundidad de interés Mayor flexibilidad cuando se remplaza el sistema BEC. También puede ser utilizado como un método para combinar las líneas hidráulicas y el cable del BEC. Requiere de especiales consideraciones para su instalación, además de equipo espacial. (árbol de válvulas especifico para su instalación
