05 Unidad 5 Configuración de instalaciones de radio y televisión (I): sistemas de distribución y captación Estudiaremos: • La normativa sobre ICT. • Configuración.

Presentación del tema: "05 Unidad 5 Configuración de instalaciones de radio y televisión (I): sistemas de distribución y captación Estudiaremos: • La normativa sobre ICT. • Configuración."— Transcripción de la presentación:

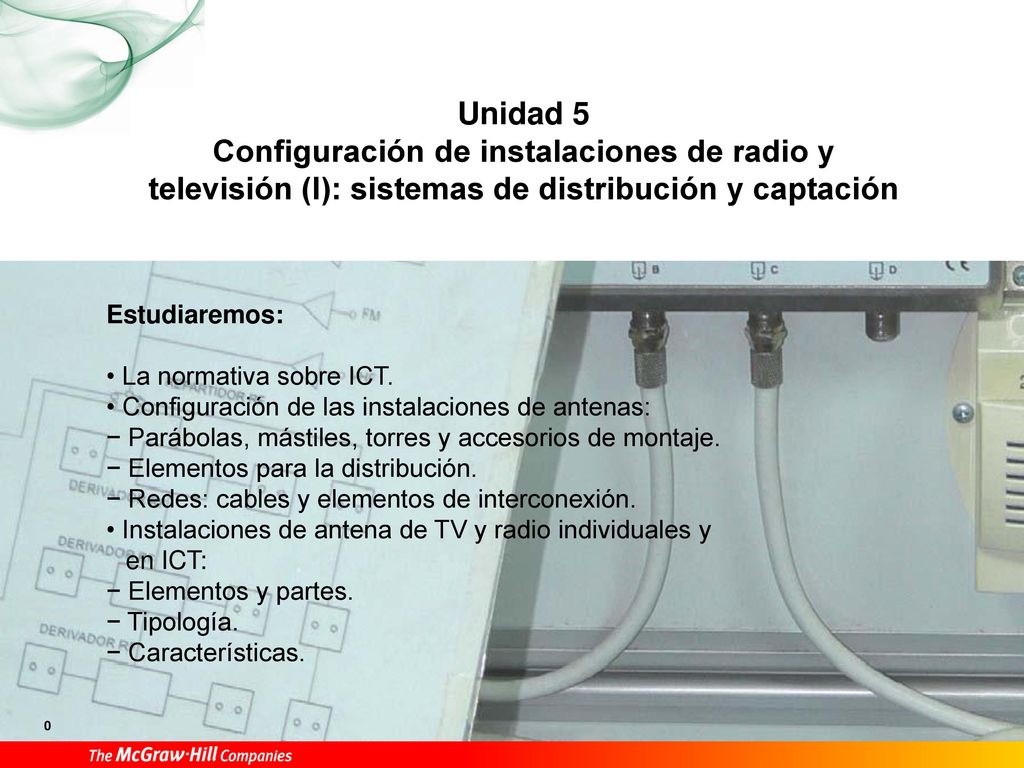

1 05 Unidad 5 Configuración de instalaciones de radio y televisión (I): sistemas de distribución y captación Estudiaremos: • La normativa sobre ICT. • Configuración de las instalaciones de antenas: − Parábolas, mástiles, torres y accesorios de montaje. − Elementos para la distribución. − Redes: cables y elementos de interconexión. • Instalaciones de antena de TV y radio individuales y en ICT: − Elementos y partes. − Tipología. − Características.

2 05 1. Sistemas básicos de distribución

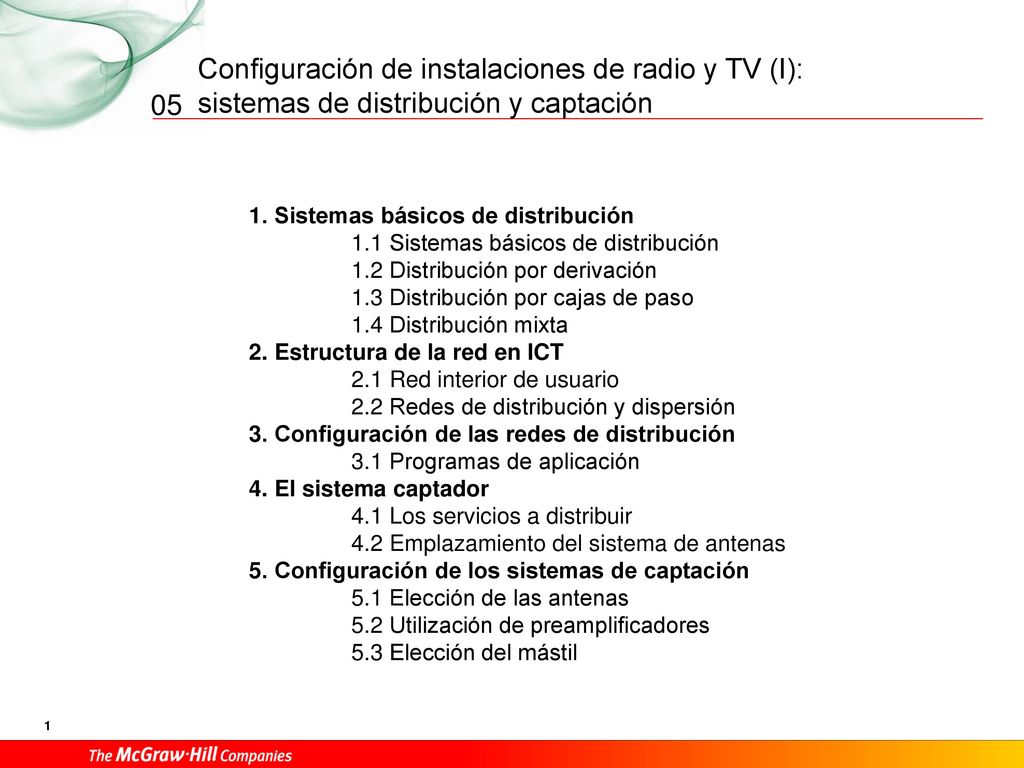

1.2 Distribución por derivación 1.3 Distribución por cajas de paso 1.4 Distribución mixta 2. Estructura de la red en ICT 2.1 Red interior de usuario 2.2 Redes de distribución y dispersión 3. Configuración de las redes de distribución 3.1 Programas de aplicación 4. El sistema captador 4.1 Los servicios a distribuir 4.2 Emplazamiento del sistema de antenas 5. Configuración de los sistemas de captación 5.1 Elección de las antenas 5.2 Utilización de preamplificadores 5.3 Elección del mástil

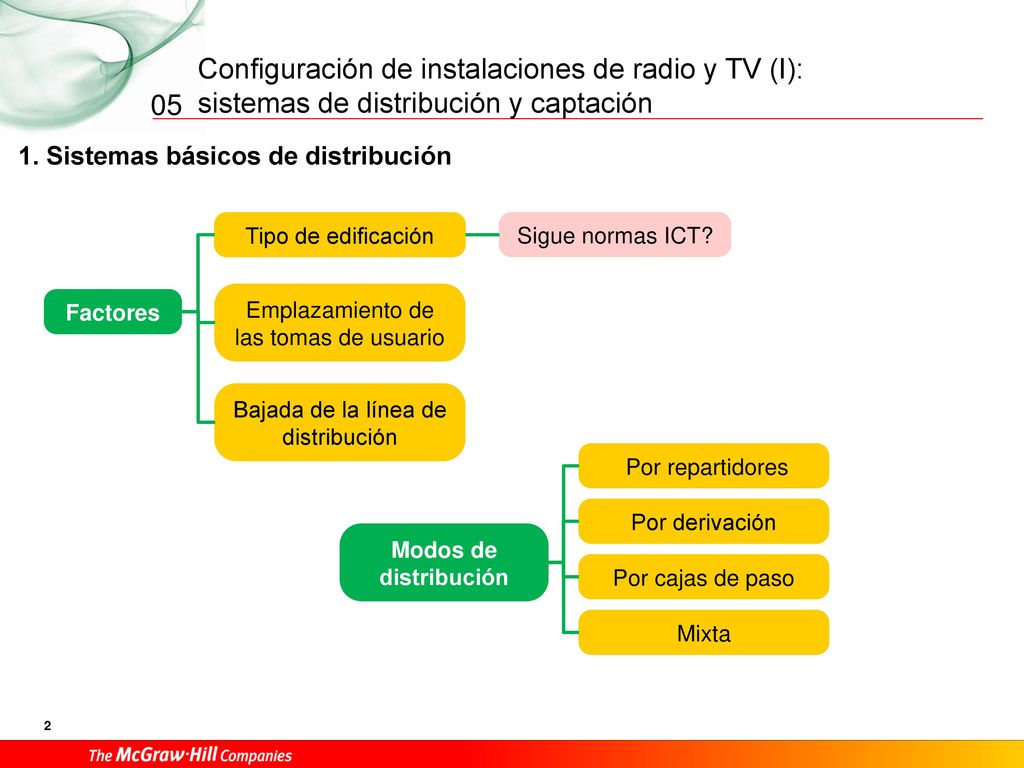

3 05 1. Sistemas básicos de distribución Tipo de edificación
Sigue normas ICT? Factores Emplazamiento de las tomas de usuario Bajada de la línea de distribución Por repartidores Por derivación Modos de distribución Por cajas de paso Mixta

4 05 1. Elementos pasivos de una red de distribución

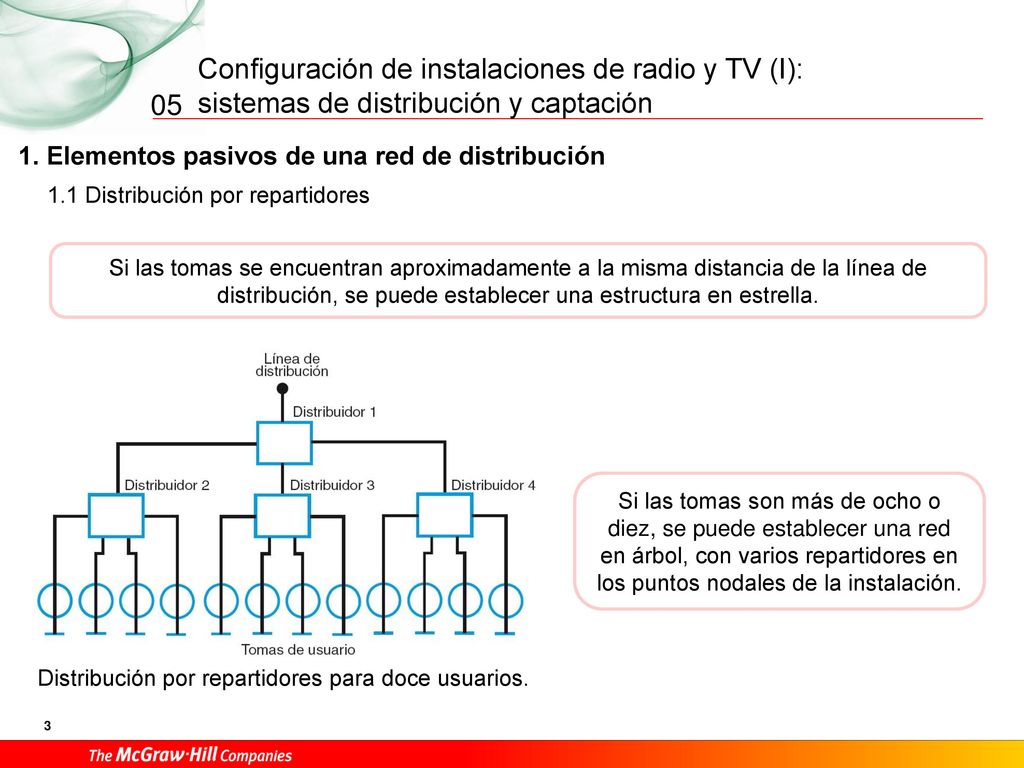

1.1 Distribución por repartidores Si las tomas se encuentran aproximadamente a la misma distancia de la línea de distribución, se puede establecer una estructura en estrella. Si las tomas son más de ocho o diez, se puede establecer una red en árbol, con varios repartidores en los puntos nodales de la instalación. Distribución por repartidores para doce usuarios.

5 Se utilizan derivadores con diferente atenuación por derivación.

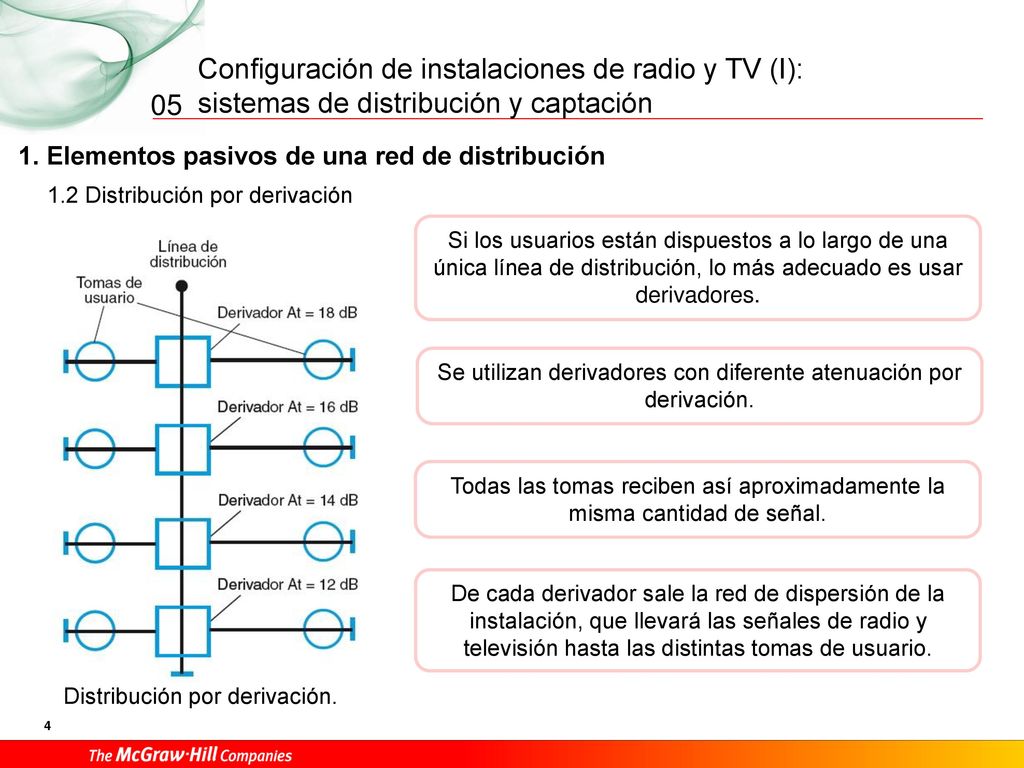

05 1. Elementos pasivos de una red de distribución 1.2 Distribución por derivación Si los usuarios están dispuestos a lo largo de una única línea de distribución, lo más adecuado es usar derivadores. Se utilizan derivadores con diferente atenuación por derivación. Todas las tomas reciben así aproximadamente la misma cantidad de señal. De cada derivador sale la red de dispersión de la instalación, que llevará las señales de radio y televisión hasta las distintas tomas de usuario. Distribución por derivación.

6 05 1. Elementos pasivos de una red de distribución

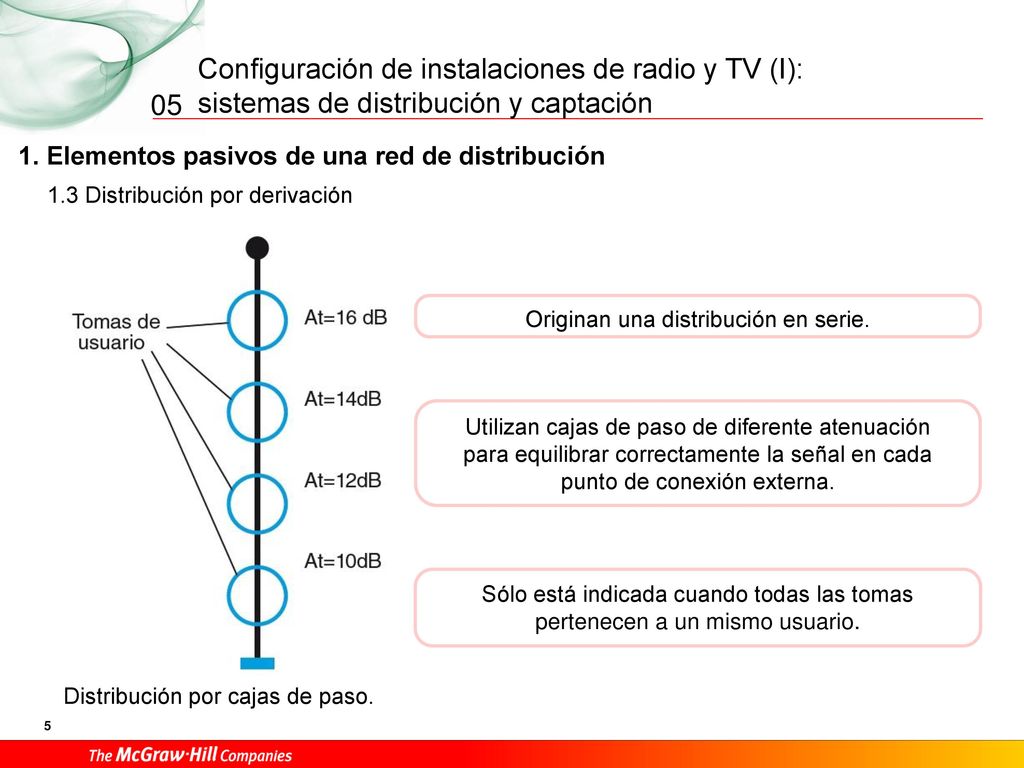

1.3 Distribución por derivación Originan una distribución en serie. Utilizan cajas de paso de diferente atenuación para equilibrar correctamente la señal en cada punto de conexión externa. Sólo está indicada cuando todas las tomas pertenecen a un mismo usuario. Distribución por cajas de paso.

7 05 1. Elementos pasivos de una red de distribución
1.4 Distribución mixta Es una combinación de los anteriores. Útil cuando se instalan varias líneas de distribución en un edificio. Es la solución más común en la práctica. Distribución mixta.

8 05 2. Estructura de la red en ICT Condicionantes

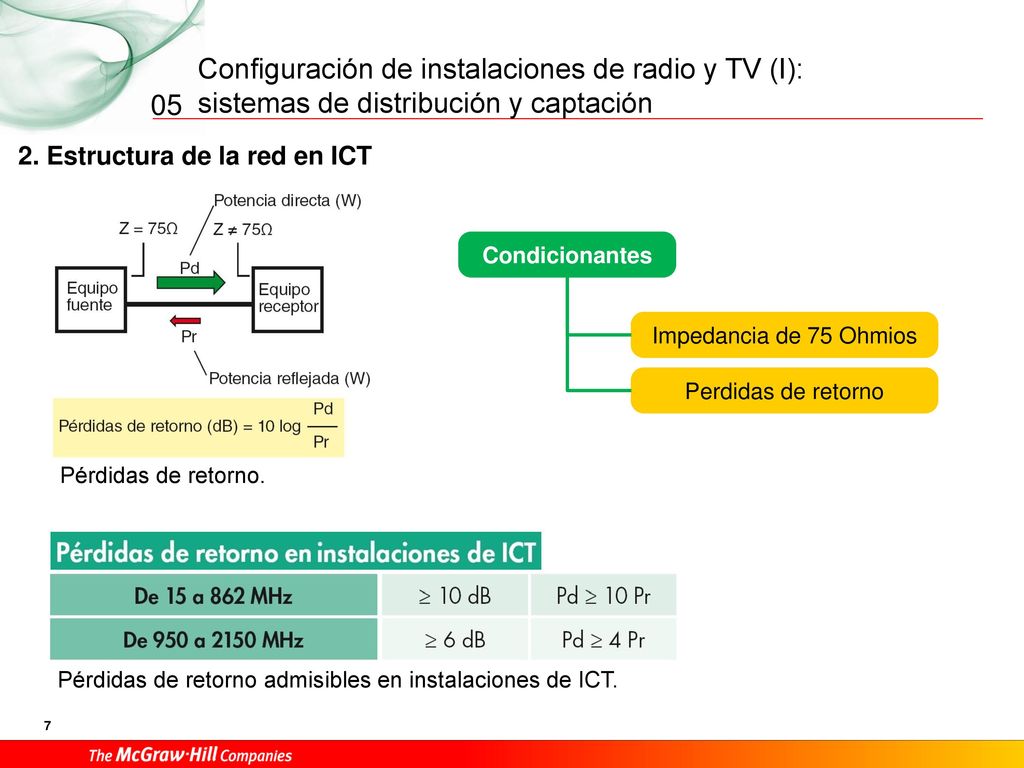

Impedancia de 75 Ohmios Perdidas de retorno Pérdidas de retorno. Pérdidas de retorno admisibles en instalaciones de ICT.

9 05 2. Estructura de la red en ICT 2.1 Red interior de usuario

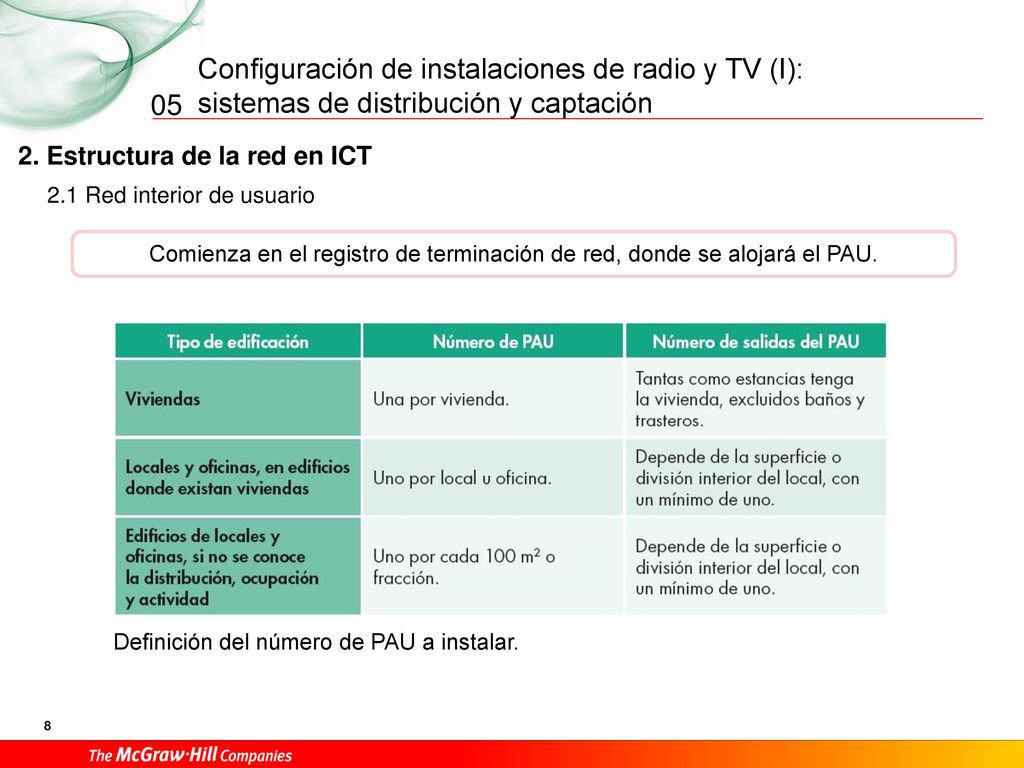

Comienza en el registro de terminación de red, donde se alojará el PAU. Definición del número de PAU a instalar.

10 05 2. Estructura de la red en ICT 2.1 Red interior de usuario

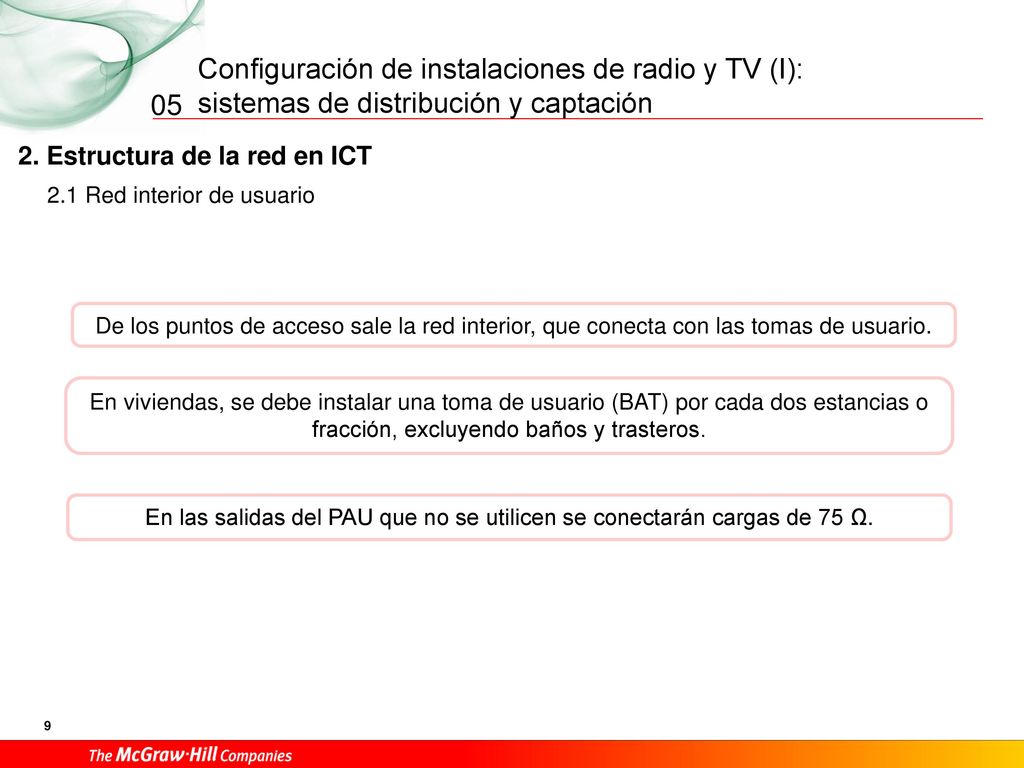

De los puntos de acceso sale la red interior, que conecta con las tomas de usuario. En viviendas, se debe instalar una toma de usuario (BAT) por cada dos estancias o fracción, excluyendo baños y trasteros. En las salidas del PAU que no se utilicen se conectarán cargas de 75 Ω. 9 9

11 05 2. Estructura de la red en ICT 2.1 Red interior de usuario

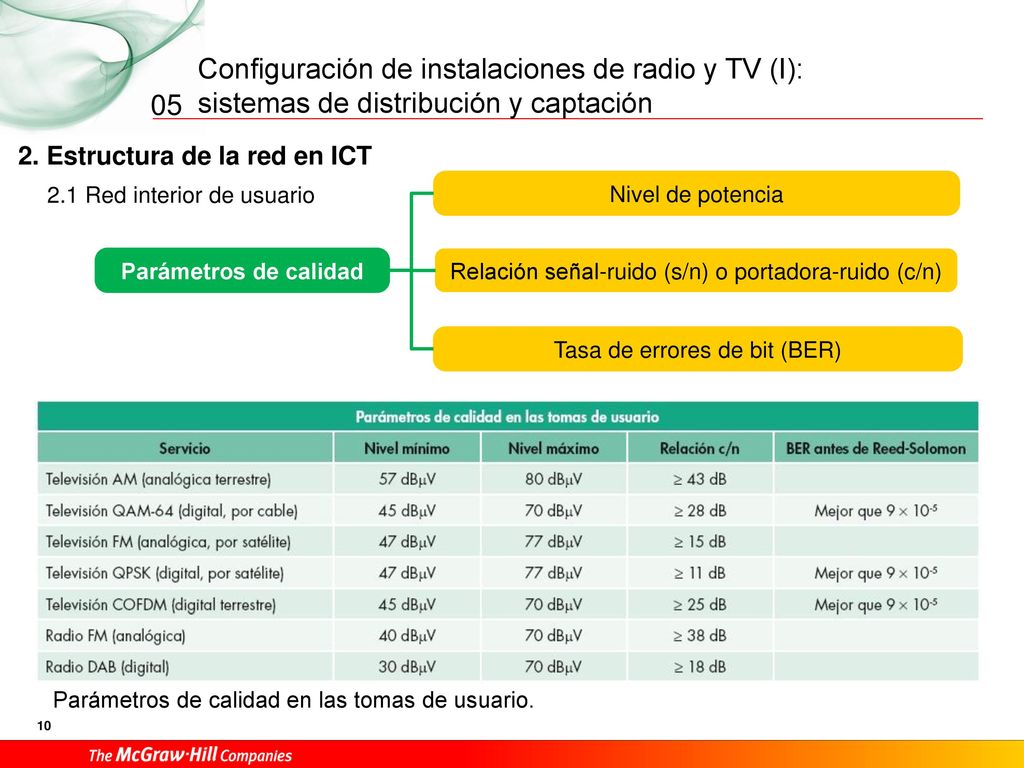

Nivel de potencia Parámetros de calidad Relación señal-ruido (s/n) o portadora-ruido (c/n) Tasa de errores de bit (BER) Parámetros de calidad en las tomas de usuario.

12 05 2. Estructura de la red en ICT

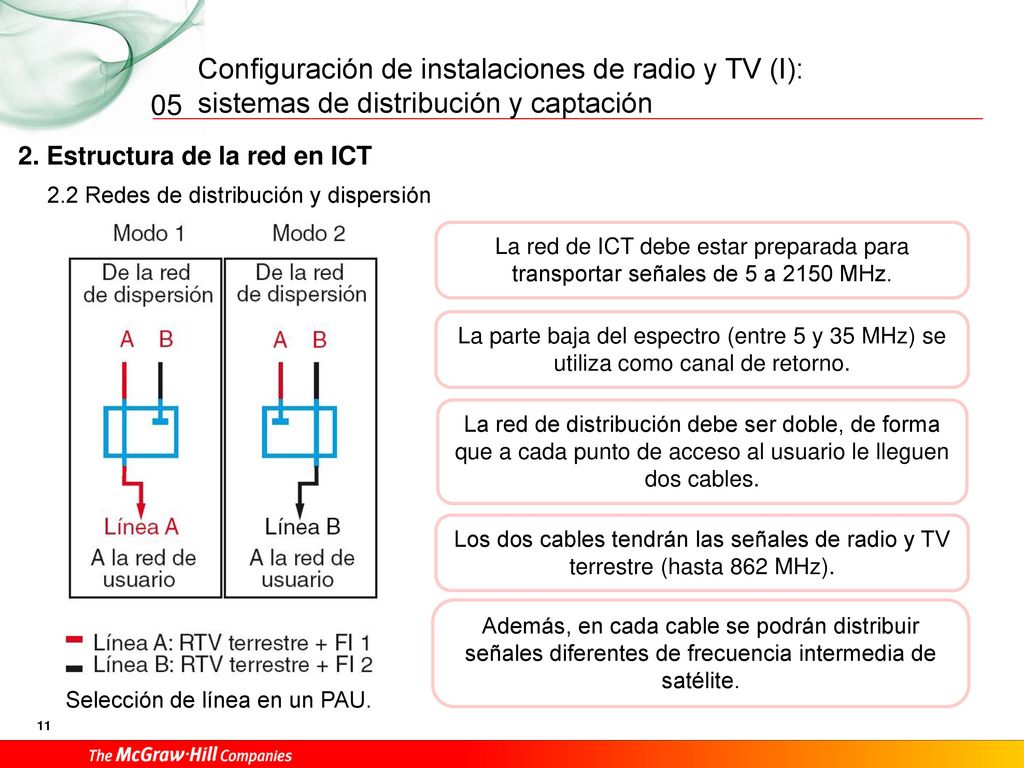

2.2 Redes de distribución y dispersión La red de ICT debe estar preparada para transportar señales de 5 a 2150 MHz. La parte baja del espectro (entre 5 y 35 MHz) se utiliza como canal de retorno. La red de distribución debe ser doble, de forma que a cada punto de acceso al usuario le lleguen dos cables. Los dos cables tendrán las señales de radio y TV terrestre (hasta 862 MHz). Además, en cada cable se podrán distribuir señales diferentes de frecuencia intermedia de satélite. Selección de línea en un PAU.

13 05 3. Configuración de las redes de distribución

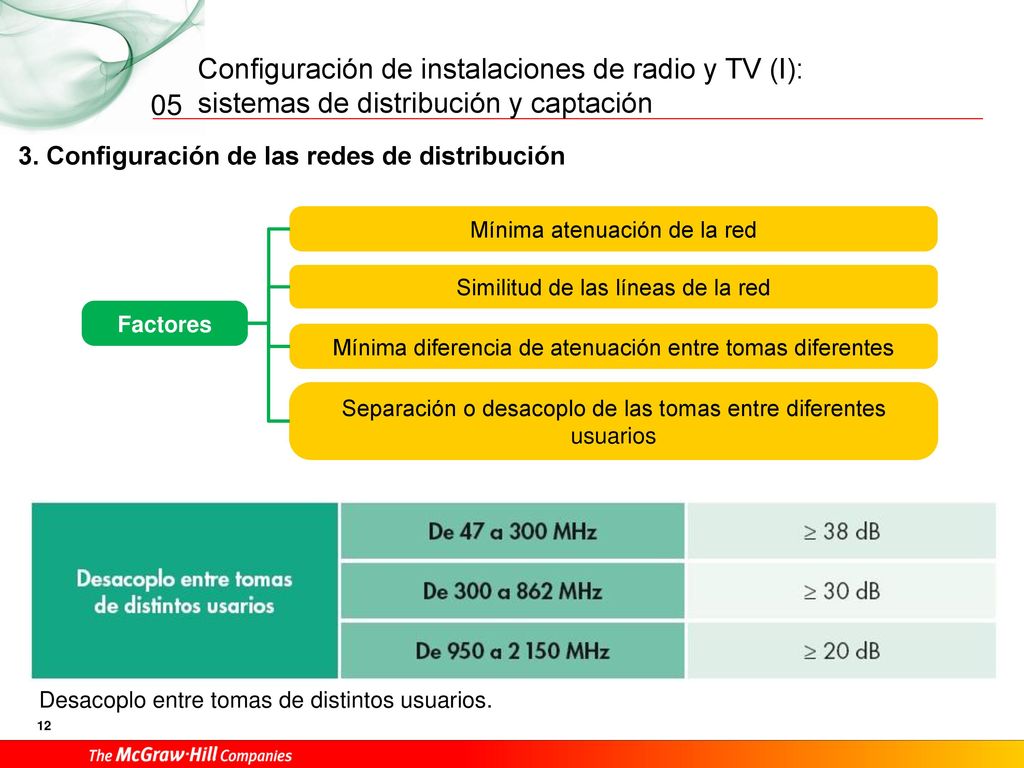

Mínima atenuación de la red Similitud de las líneas de la red Factores Mínima diferencia de atenuación entre tomas diferentes Separación o desacoplo de las tomas entre diferentes usuarios Desacoplo entre tomas de distintos usuarios.

14 Cálculo de las pérdidas

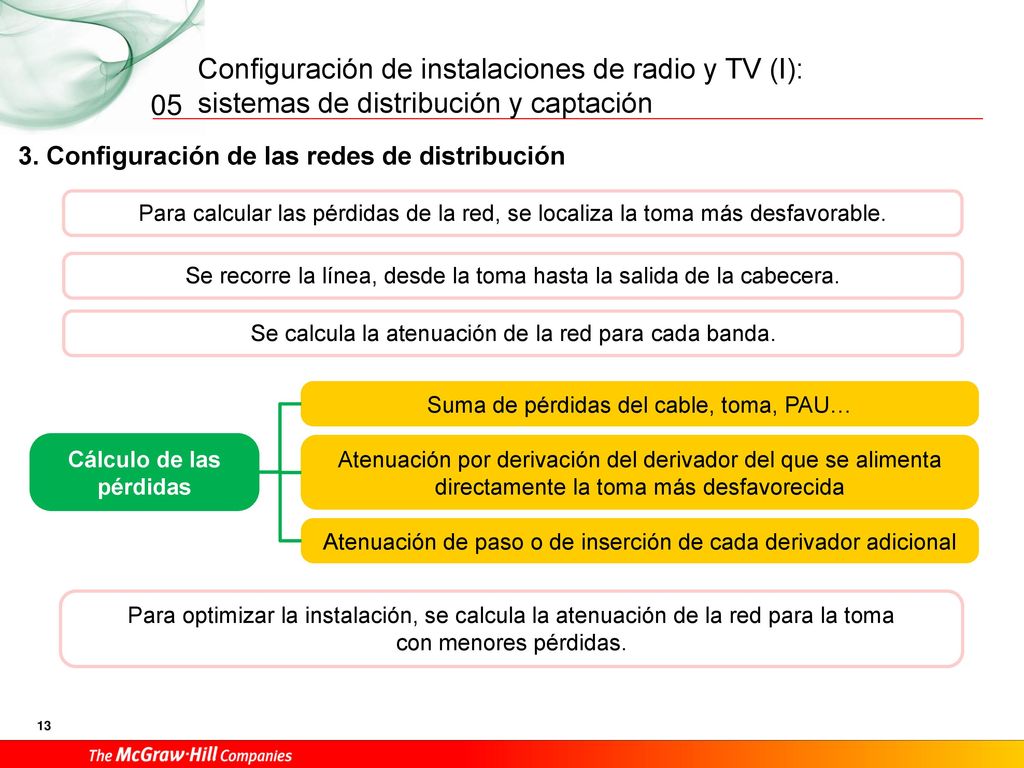

05 3. Configuración de las redes de distribución Para calcular las pérdidas de la red, se localiza la toma más desfavorable. Se recorre la línea, desde la toma hasta la salida de la cabecera. Se calcula la atenuación de la red para cada banda. Suma de pérdidas del cable, toma, PAU… Cálculo de las pérdidas Atenuación por derivación del derivador del que se alimenta directamente la toma más desfavorecida Atenuación de paso o de inserción de cada derivador adicional Para optimizar la instalación, se calcula la atenuación de la red para la toma con menores pérdidas.

15 05 3. Configuración de las redes de distribución

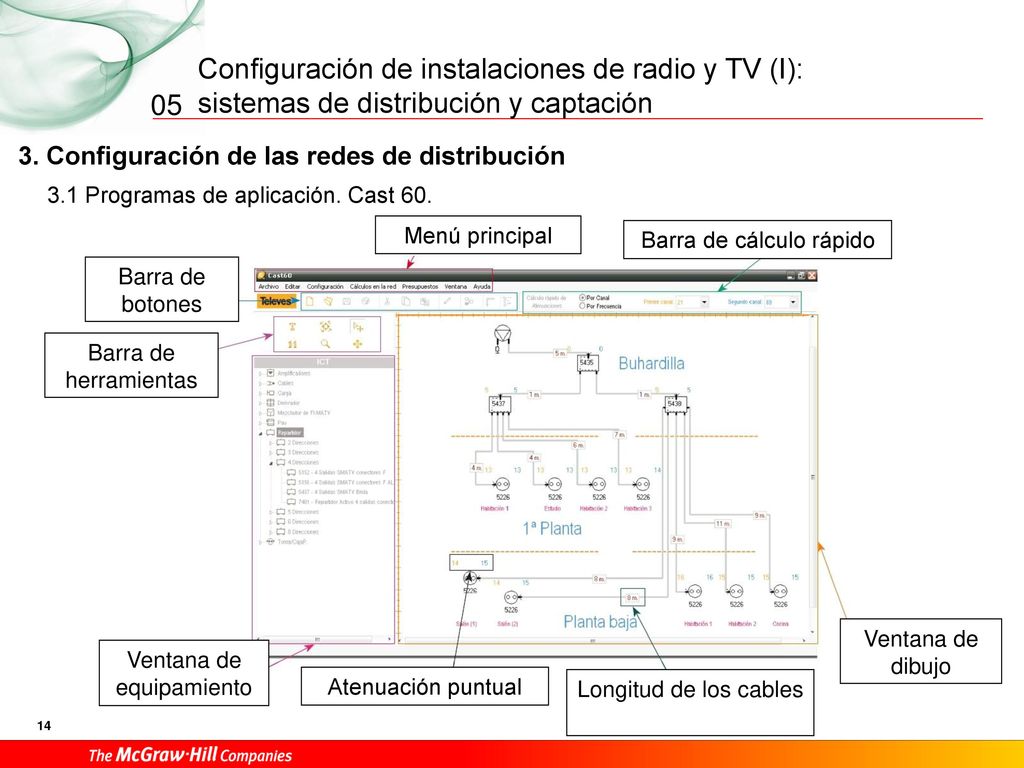

3.1 Programas de aplicación. Cast 60. Menú principal Barra de cálculo rápido Barra de botones Barra de herramientas Ventana de dibujo Ventana de equipamiento Atenuación puntual Longitud de los cables

16 05 3. Configuración de las redes de distribución

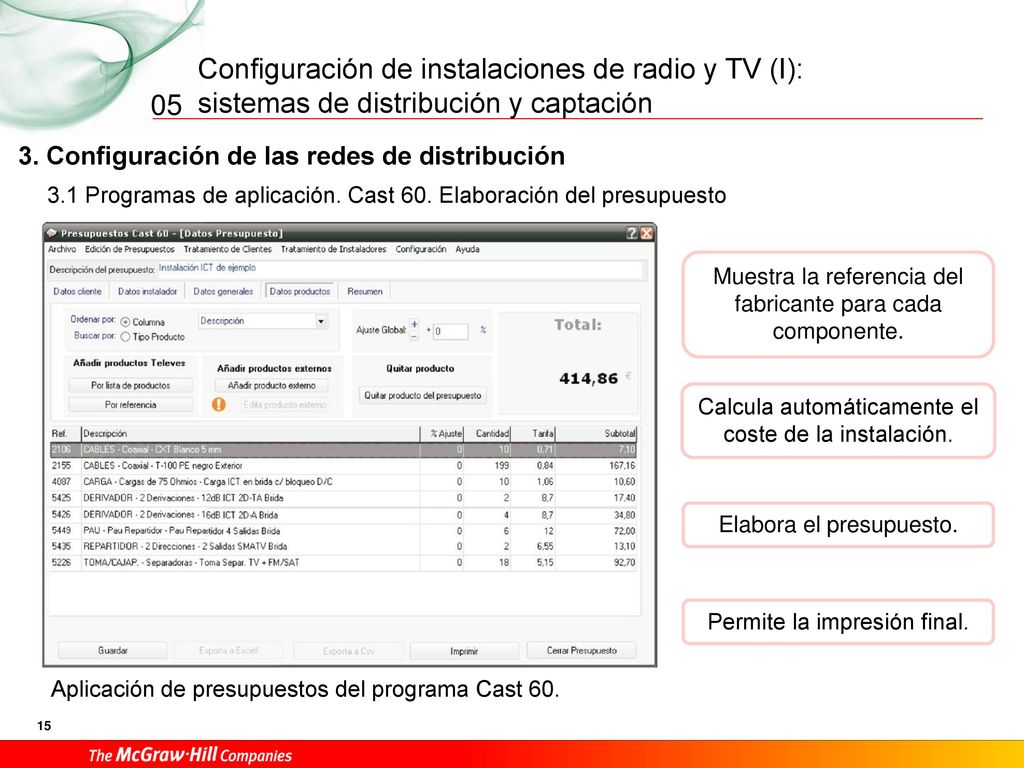

3.1 Programas de aplicación. Cast 60. Elaboración del presupuesto Muestra la referencia del fabricante para cada componente. Calcula automáticamente el coste de la instalación. Elabora el presupuesto. Permite la impresión final. Aplicación de presupuestos del programa Cast 60.

17 05 4. El sistema captador Radio y TV terrestres públicas

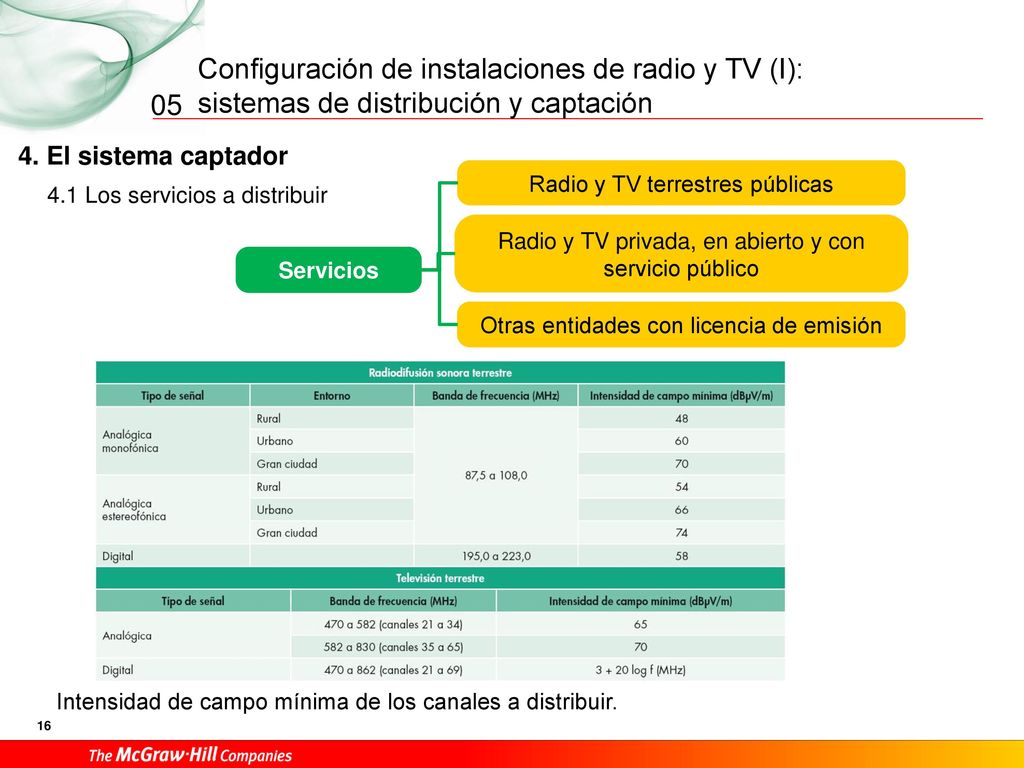

4.1 Los servicios a distribuir Radio y TV privada, en abierto y con servicio público Servicios Otras entidades con licencia de emisión Intensidad de campo mínima de los canales a distribuir.

18 05 4. El sistema captador Separación entre los mástiles

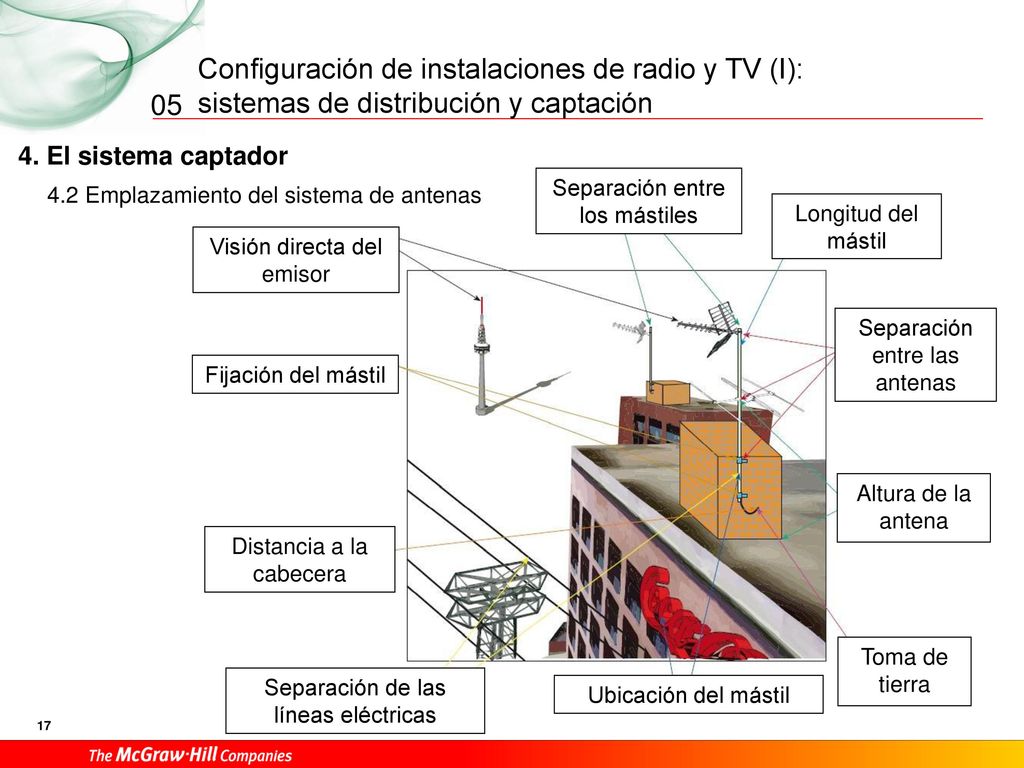

4.2 Emplazamiento del sistema de antenas Longitud del mástil Visión directa del emisor Separación entre las antenas Fijación del mástil Altura de la antena Distancia a la cabecera Toma de tierra Separación de las líneas eléctricas Ubicación del mástil

19 05 5. Configuración de los sistemas de captación

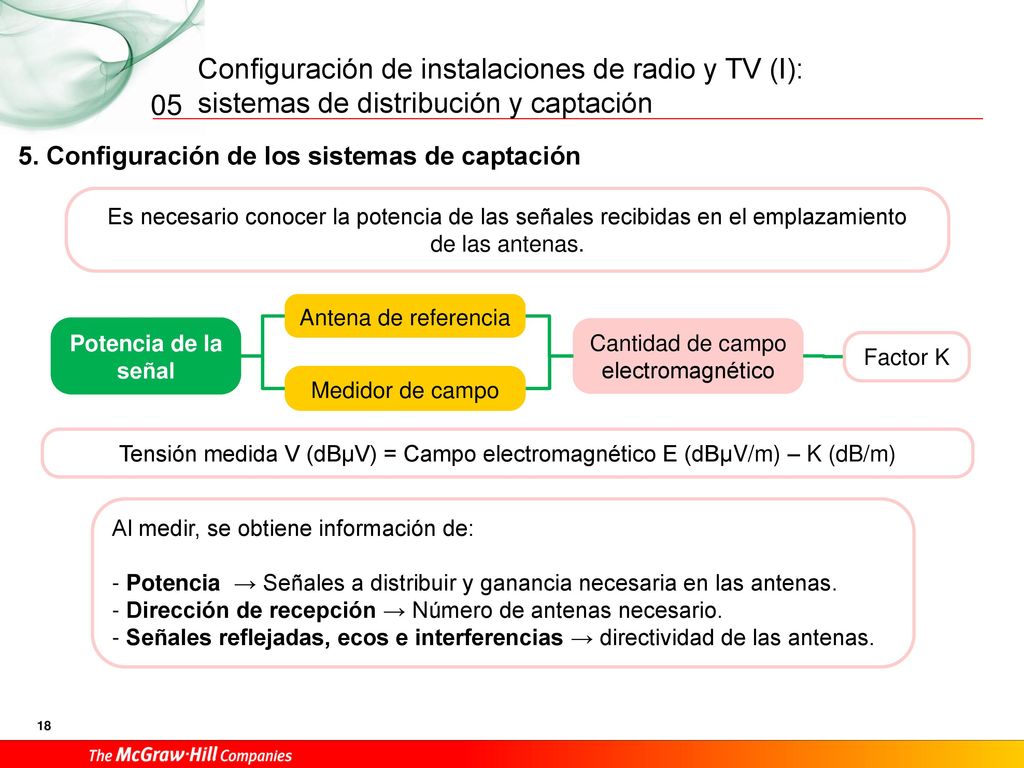

Es necesario conocer la potencia de las señales recibidas en el emplazamiento de las antenas. Antena de referencia Potencia de la señal Cantidad de campo electromagnético Factor K Medidor de campo Tensión medida V (dBμV) = Campo electromagnético E (dBμV/m) – K (dB/m) Al medir, se obtiene información de: Potencia → Señales a distribuir y ganancia necesaria en las antenas. Dirección de recepción → Número de antenas necesario. Señales reflejadas, ecos e interferencias → directividad de las antenas.

20 Margen de seguridad en la elección de la antena debe ser > 3 dB.

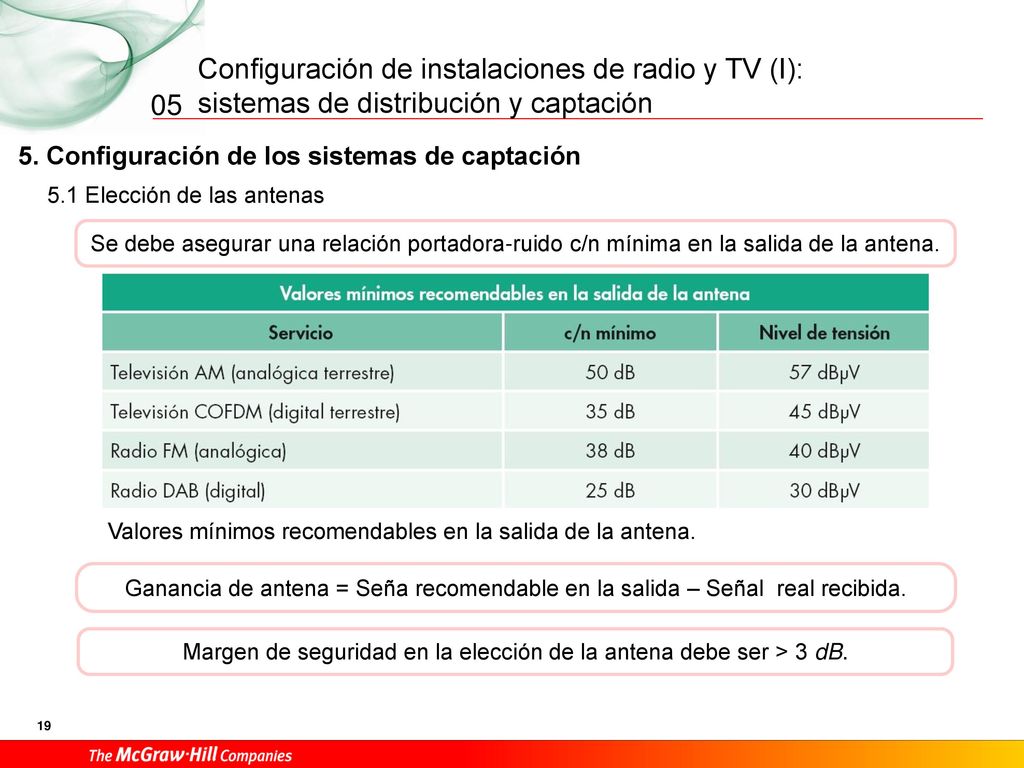

05 5. Configuración de los sistemas de captación 5.1 Elección de las antenas Se debe asegurar una relación portadora-ruido c/n mínima en la salida de la antena. Valores mínimos recomendables en la salida de la antena. Ganancia de antena = Seña recomendable en la salida – Señal real recibida. Margen de seguridad en la elección de la antena debe ser > 3 dB.

21 Hay que tener en cuenta el ruido que introducen.

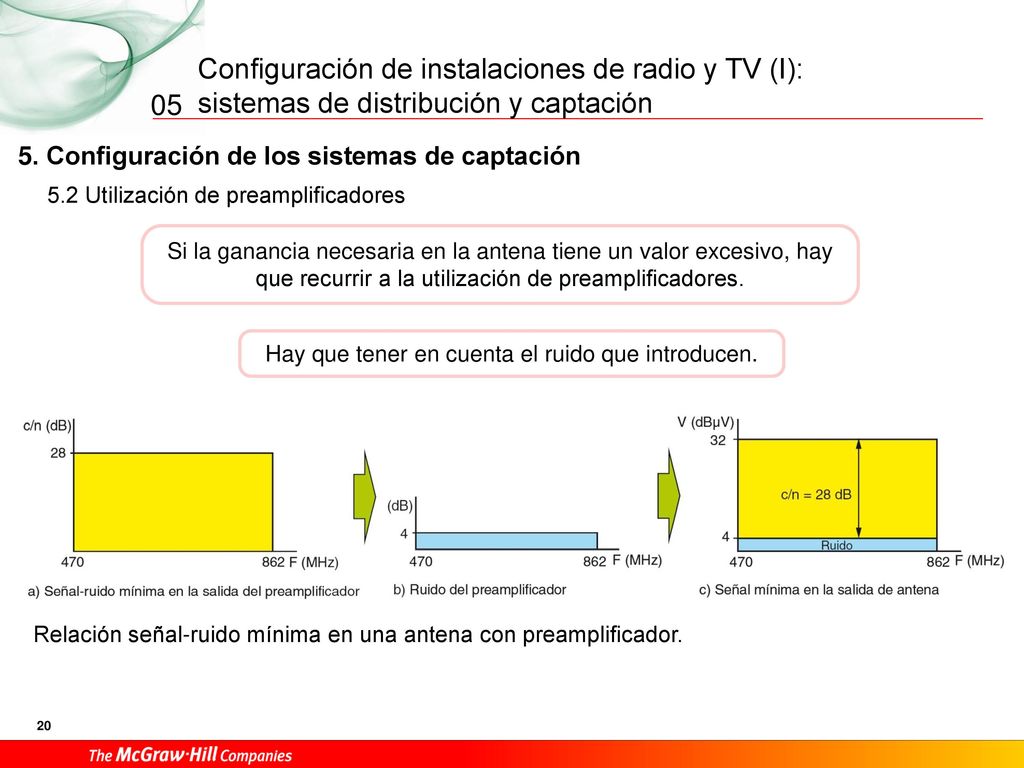

05 5. Configuración de los sistemas de captación 5.2 Utilización de preamplificadores Si la ganancia necesaria en la antena tiene un valor excesivo, hay que recurrir a la utilización de preamplificadores. Hay que tener en cuenta el ruido que introducen. Relación señal-ruido mínima en una antena con preamplificador.

22 05 5. Configuración de los sistemas de captación

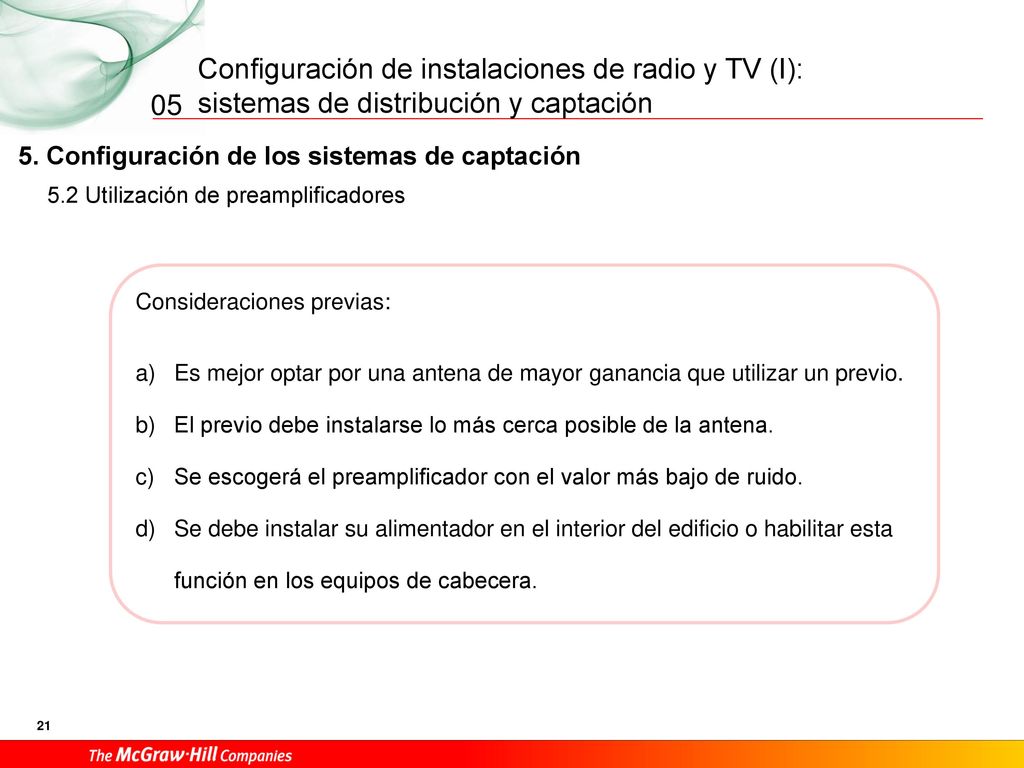

5.2 Utilización de preamplificadores Consideraciones previas: Es mejor optar por una antena de mayor ganancia que utilizar un previo. El previo debe instalarse lo más cerca posible de la antena. Se escogerá el preamplificador con el valor más bajo de ruido. Se debe instalar su alimentador en el interior del edificio o habilitar esta función en los equipos de cabecera.

23 05 5. Configuración de los sistemas de captación

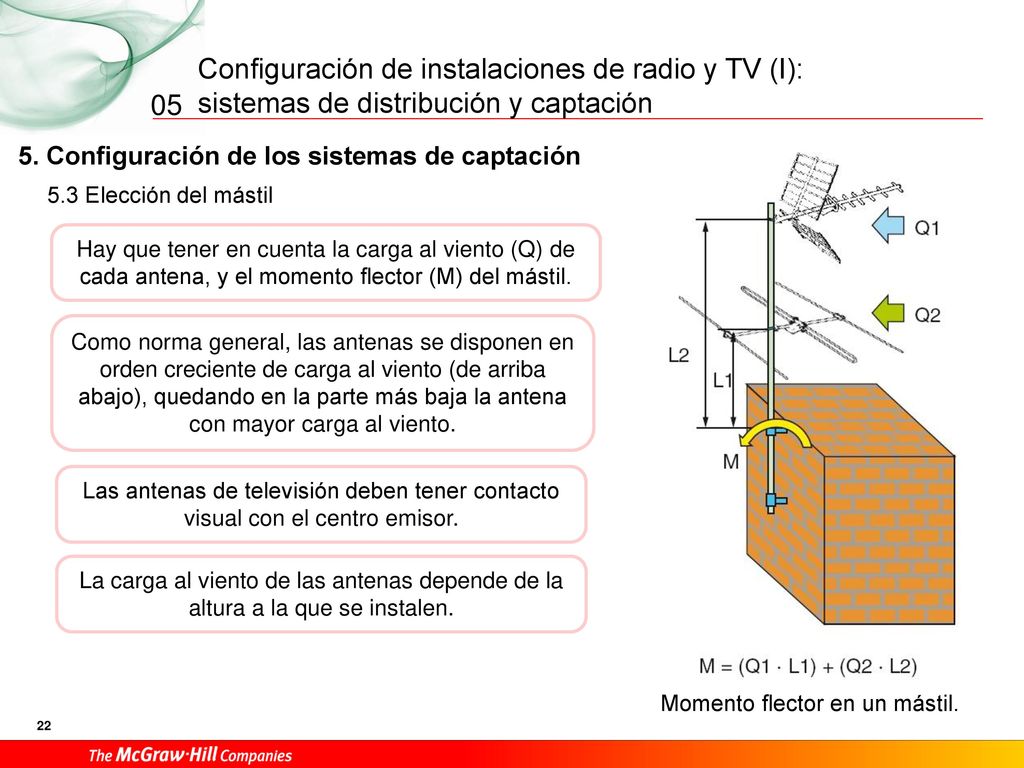

5.3 Elección del mástil Hay que tener en cuenta la carga al viento (Q) de cada antena, y el momento flector (M) del mástil. Como norma general, las antenas se disponen en orden creciente de carga al viento (de arriba abajo), quedando en la parte más baja la antena con mayor carga al viento. Las antenas de televisión deben tener contacto visual con el centro emisor. La carga al viento de las antenas depende de la altura a la que se instalen. Momento flector en un mástil.
