UNIDAD DE CORTE Y RECOLECCIÓN DE LA COSECHADORA DE GRANOS
Ing. Agr. Walter Lopez
2
Elementos Activos Molinete Sin Fin Puntón divisor Barra de corte
3

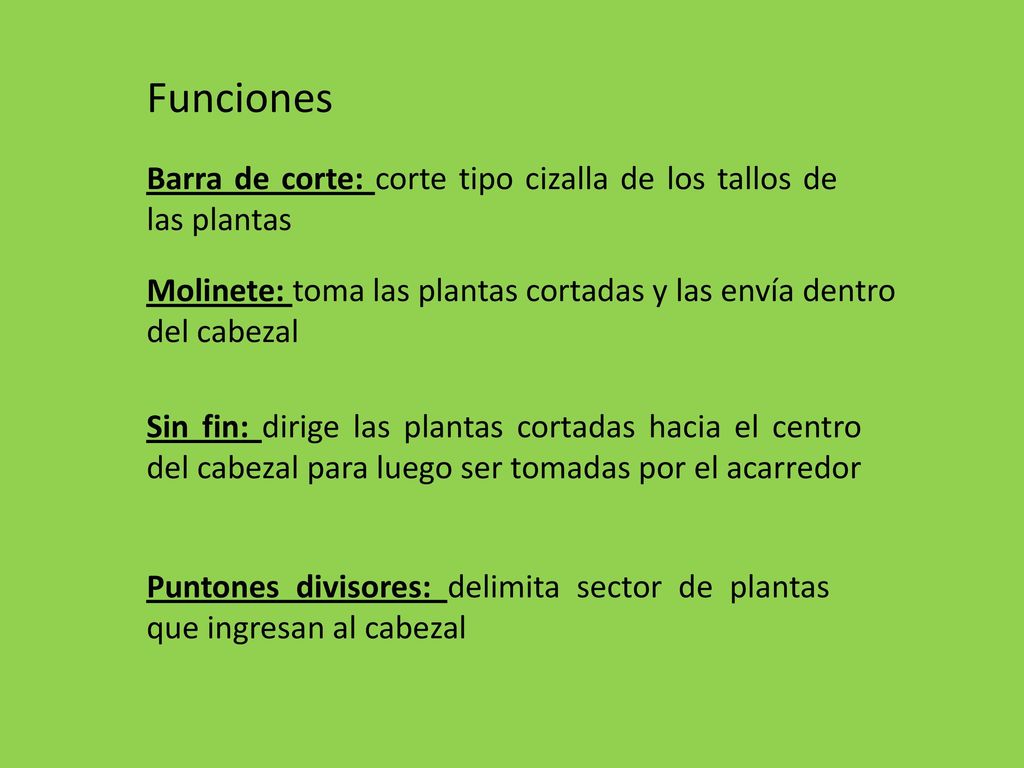

Funciones Barra de corte: corte tipo cizalla de los tallos de las plantas Molinete: toma las plantas cortadas y las envía dentro del cabezal Sin fin: dirige las plantas cortadas hacia el centro del cabezal para luego ser tomadas por el acarredor Puntones divisores: delimita sector de plantas que ingresan al cabezal
4
Cultivo Volcado Molinete Regulación horizontal Regulación vertical
Inclinación de los dientes
5

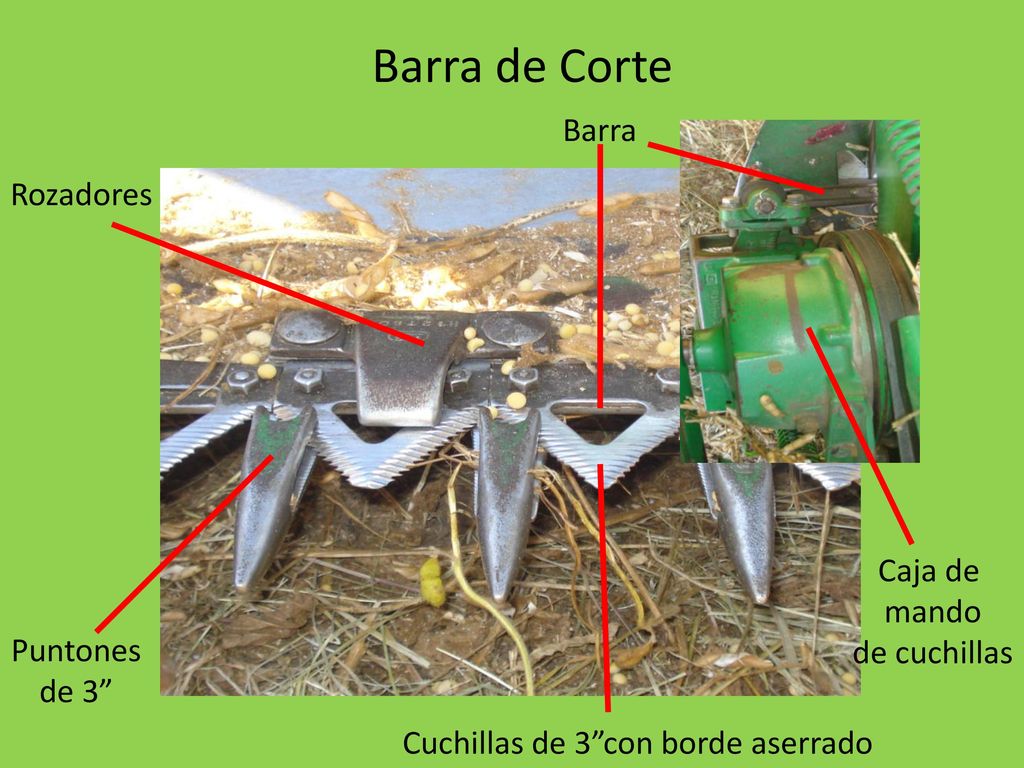

Barra de Corte Barra Rozadores Caja de mando de cuchillas Puntones
Cuchillas de 3”con borde aserrado
6

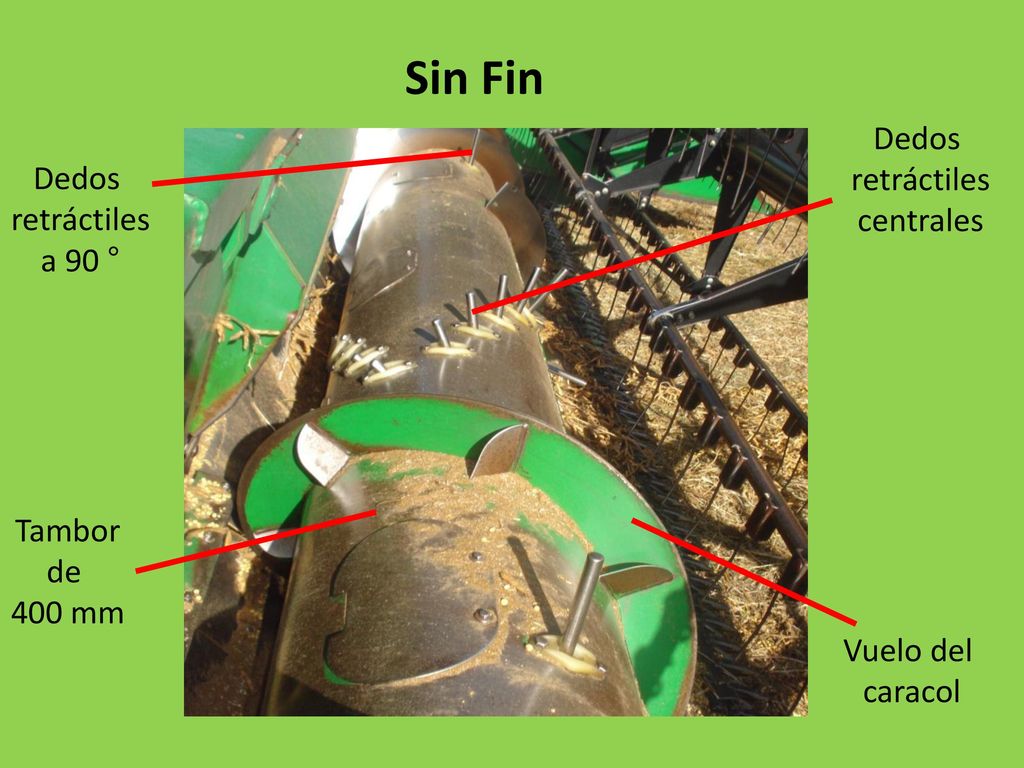

Sin Fin Dedos retráctiles Dedos centrales retráctiles a 90 ° Tambor de
400 mm Vuelo del caracol
7

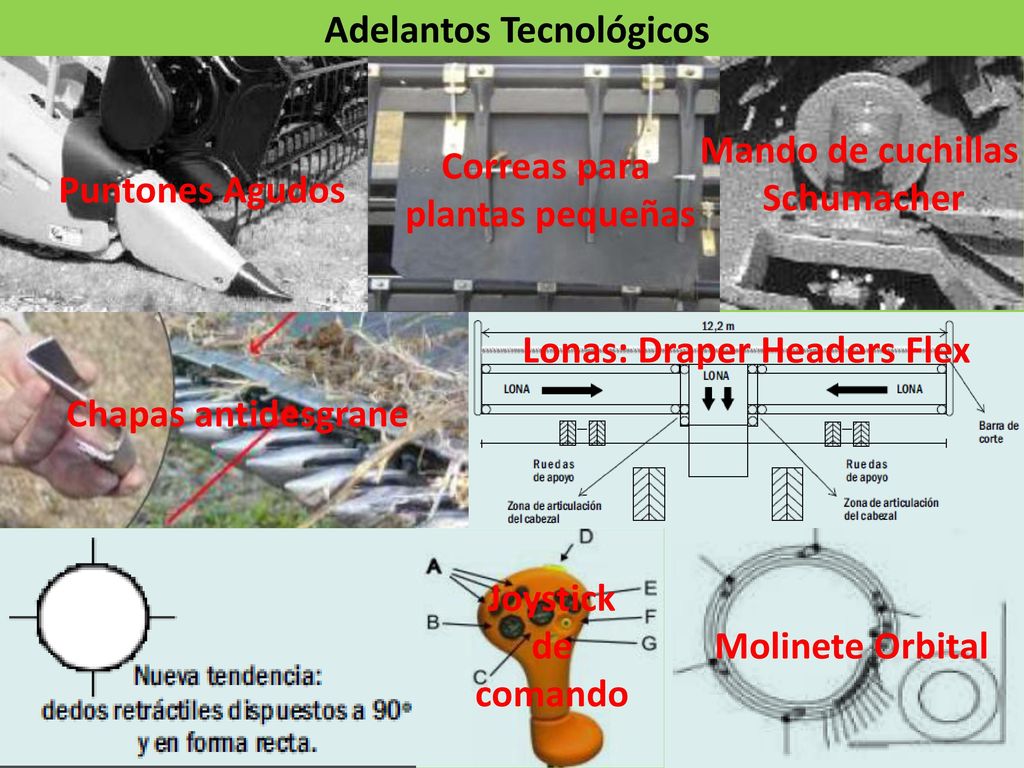

Adelantos Tecnológicos
Mando de cuchillas Schumacher Correas para plantas pequeñas Puntones Agudos Lonas: Draper Headers Flex Chapas antidesgrane Joystick de comando Molinete Orbital
8

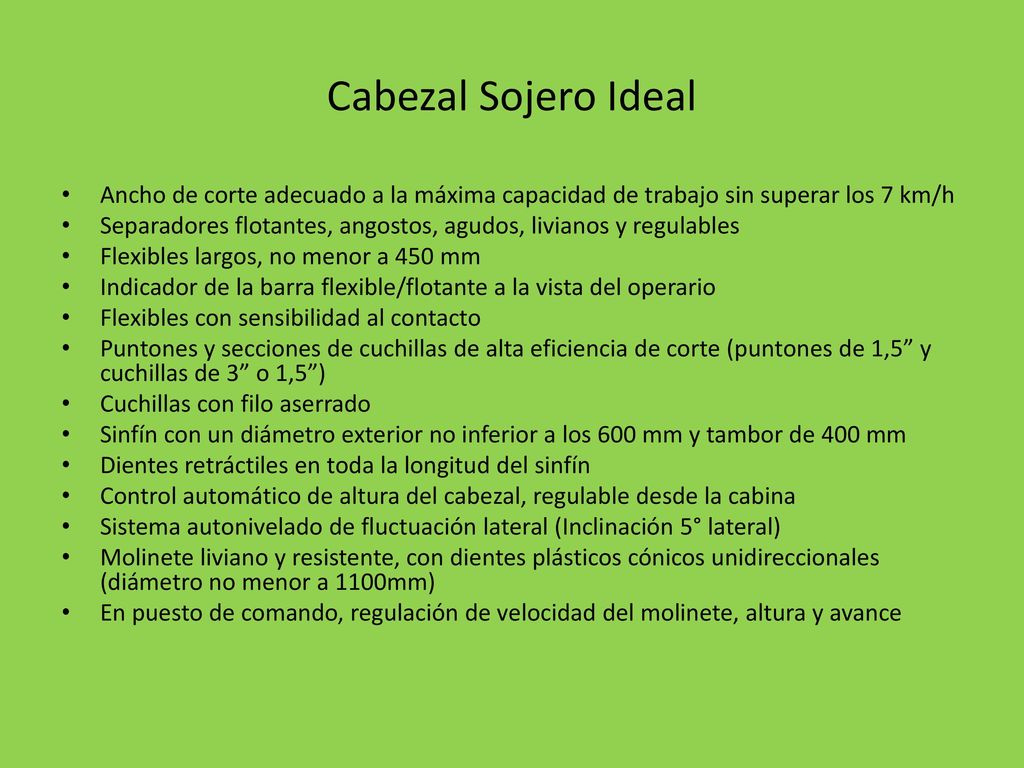

Cabezal Sojero Ideal Ancho de corte adecuado a la máxima capacidad de trabajo sin superar los 7 km/h Separadores flotantes, angostos, agudos, livianos y regulables Flexibles largos, no menor a 450 mm Indicador de la barra flexible/flotante a la vista del operario Flexibles con sensibilidad al contacto Puntones y secciones de cuchillas de alta eficiencia de corte (puntones de 1,5” y cuchillas de 3” o 1,5”) Cuchillas con filo aserrado Sinfín con un diámetro exterior no inferior a los 600 mm y tambor de 400 mm Dientes retráctiles en toda la longitud del sinfín Control automático de altura del cabezal, regulable desde la cabina Sistema autonivelado de fluctuación lateral (Inclinación 5° lateral) Molinete liviano y resistente, con dientes plásticos cónicos unidireccionales (diámetro no menor a 1100mm) En puesto de comando, regulación de velocidad del molinete, altura y avance
9

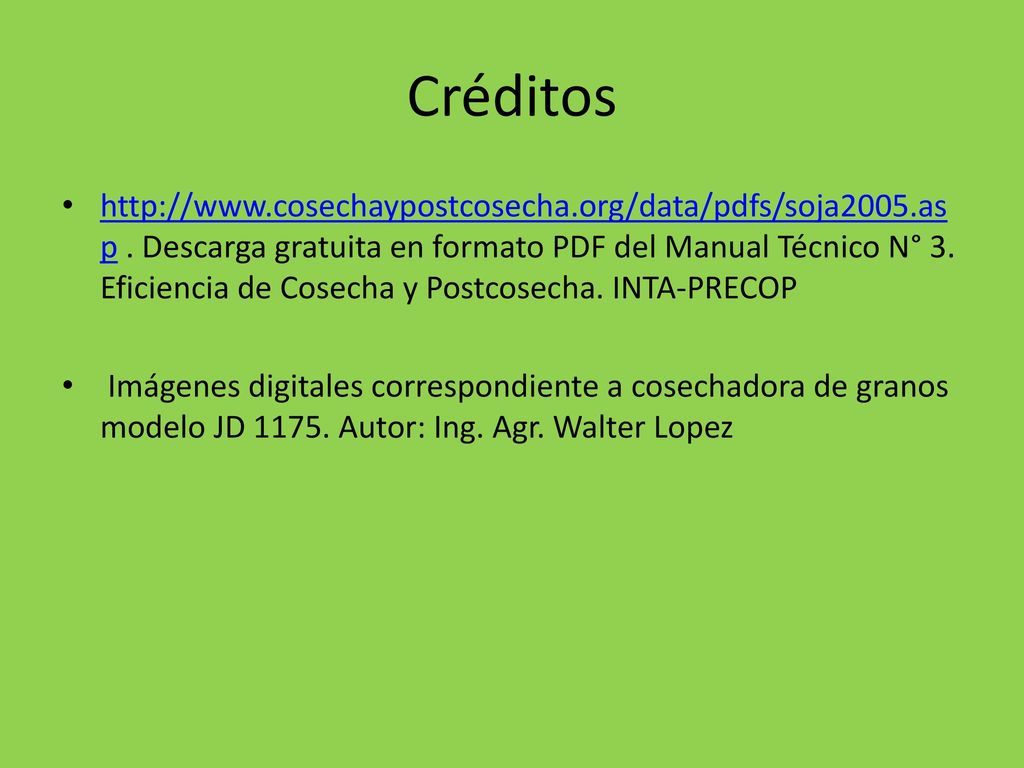

Créditos . Descarga gratuita en formato PDF del Manual Técnico N° 3. Eficiencia de Cosecha y Postcosecha. INTA-PRECOP Imágenes digitales correspondiente a cosechadora de granos modelo JD Autor: Ing. Agr. Walter Lopez
